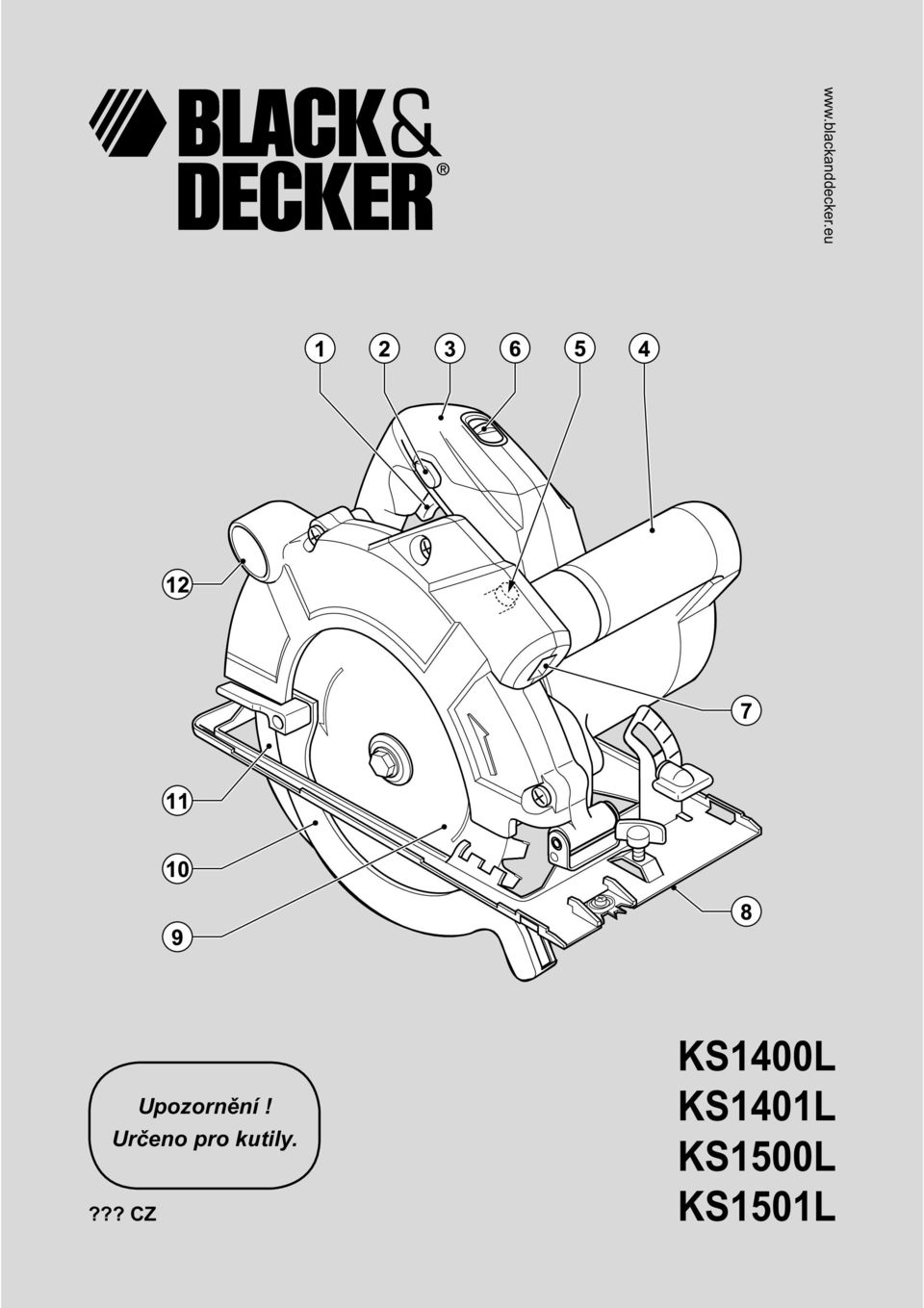

KS1400L KS1401L KS1500L KS1501L Upozornění! Určeno pro kutily. ??? CZ

Transkript

1 Upozornění! Určeno pro kutily.??? CZ KS1400L KS1401L KS1500L KS1501L

2 2

3 3

4 ČEŠTINA Použití výrobku Vaše kotoučová pila Black & Decker je určena k řezání dřeva a dřevěných výrobků. Tento výrobek je určen pouze pro spotřebitelské použití. Bezpečnostní pokyny Varování! Přečtěte si veškeré pokyny. Nedodržení všech níže uvedených pokynů může vést ke způsobení zranění elektrickým proudem, k požáru nebo k vážnému poranění. NÁVOD USCHOVEJTE. 1. Pracovní oblast a. Pracovní prostor udržujte čistý a dobře osvětlený. Přeplněný a neosvětlený pracovní prostor může způsobit úraz. b. S výkonným nářadím nepracujte ve výbušných prostorách, jako jsou například prostory obsahující hořlavé kapaliny, plyny nebo prašné prostory. Nářadí je zdrojem jiskření, které může zapálit prach nebo výpary. c. Při práci s elektrickým nářadím dbejte na to, aby se k tomuto nářadí nepřibližovaly děti a okolo stojící osoby. Rozptylování může způsobit ztrátu kontroly nad nářadím. 2. Elektrická bezpečnost a. Zástrčka napájecího kabelu nářadí musí odpovídat zásuvce. Nikdy jakýmkoliv způsobem zástrčku neupravujte. U nářadí chráněného zemněním nepoužívejte jakékoliv redukce zástrček. Neupravované zástrčky a odpovídající zásuvky snižují riziko vzniku úrazu elektrickým proudem. b. Vyvarujte se kontaktu s uzemněnými povrchy jako jsou potrubí, radiátory, sporáky nebo ledničky. Při uzemnění vašeho těla vzrůstá riziko úrazu elektrickým proudem. c. Nevystavujte elektrické nářadí dešti nebo vlhkému prostředí. Pokud do nářadí vnikne voda, zvýší se riziko úrazu elektrickým proudem. d. S napájecím kabelem zacházejte opatrně. Nikdy nepoužívejte napájecí kabel k přenášení nářadí, jeho posouvání nebo za něj netahejte při odpojování nářadí od elektrické sítě. Napájecí kabel držte z dosahu horkých předmětů, oleje, ostrých hran nebo pohyblivých součástí. Poškozený nebo zapletený přívodní kabel zvyšuje riziko úrazu elektrickým proudem. e. Pracujete-li s elektrickým nářadím venku, používejte prodlužovací kabel určený pro venkovní použití. Použití kabelu pro venkovní použití snižuje riziko úrazu elektrickým proudem. 3. Bezpečnost obsluhy a. Zůstaňte stále pozorní, sledujte, co provádíte a při práci s elektrickým nářadím pracujte s rozvahou. S nářadím nepracujte, pokud jste unavení nebo pokud jste pod vlivem omamných látek, alkoholu nebo léků. Chvilka nepozornosti při práci s nářadím může vést k vážnému úrazu. b. Používejte bezpečnostní výbavu. Vždy používejte ochranu zraku. Ochranné prostředky, jako respirátor, neklouzavá pracovní obuv, pokrývka hlavy a chrániče sluchu snižují riziko poranění osob. c. Zabraňte náhodnému spuštění. Před připojením nářadí do elektrické zásuvky zajistěte, aby byl hlavní vypínač ve vypnuté poloze. Přenášení nářadí s prstem na hlavním vypínači nebo připojení napájecího kabelu k elektrickému rozvodu pokud je hlavní vypínač nářadí v poloze zapnuto může způsobit úraz. d. Před spuštěním nářadí se vždy ujistěte, zda nejsou v jeho blízkosti klíče nebo seřizovací přípravky. Ponechané seřizovací klíče mohou být zachyceny rotujícími částmi nářadí a mohou způsobit úraz. e. Nepřekážejte sami sobě. Při práci vždy udržujte vhodný a pevný postoj. To umožní lepší ovladatelnost nářadí v neočekávaných situacích. f. Vhodně se oblékejte. Nenoste volný oděv nebo šperky. Vaše vlasy, oděv a rukavice držte z dosahu pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými díly zachyceny. g. Je-li nářadí vybaveno výstupem pro připojení odsávání a sběrným vakem, zkontrolujte tyto funkce a ujistěte se, zda jsou správně používány. Použití těchto zařízení může snížit nebezpečí týkající se prachu. 4. Provoz a údržba elektrického nářadí a. Nářadí nepřetěžujte. Pro konkrétní aplikace používejte vhodné nářadí. Při použití správného typu nářadí bude práce provedena lépe a bezpečněji. b. Pokud nelze hlavní vypínač nářadí zapnout a vypnout, s nářadím nepracujte. Každé nářadí s nefunkčním hlavním spínačem je nebezpečné a musí být opraveno. c. Před výměnou jakýchkoliv částí, příslušenství či jiných připojených součástí, před prováděním servisu nebo pokud nářadí nepoužíváte, odpojte jej od elektrické sítě. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění nářadí. d. Pokud nářadí nepoužíváte, uložte je mimo dosah dětí a zabraňte osobám neobeznámených s obsluhou nářadí nebo s tímto návodem, aby s nářadím pracovali. Elektrické nářadí je v rukou neobeznámených osob nebezpečné. e. Údržba nářadí. Zkontrolujte vychýlení či zaseknutí pohyblivých částí, poškození jednotlivých dílů a jiné okolnosti, jež mohou mít vliv na chod nářadí. Pokud je nářadí poškozeno, nechejte jej opravit. Mnoho nehod bývá způsobeno zanedbanou údržbou nářadí. f. Řezné nástroje udržujte ostré a čisté. Řádně udržované řezné nástroje s ostrými řeznými čepelemi se méně zanášejí a lépe se ovládají. g. Používejte elektrické nářadí, příslušenství, nástroje atd. v souladu s těmito pokyny 4

5 a způsobem doporučeným pro daný typ nářadí s ohledem na pracovní podmínky a druh vykonávané práce. Použití nářadí k jiným účelům, než k jakým je určeno, může být nebezpečné. 5. Použití akumulátorového nářadí a jeho údržba a. Předtím, než do nářadí zasunete akumulátor zabezpečte, aby byl hlavní vypínač ve vypnuté poloze. Vložení akumulátoru do elektrického nářadí, jehož hlavní spínač je v poloze zapnuto, může způsobit nehodu. b. Nabíjejte pouze v nabíječce určené výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může při vložení jiného nevhodného akumulátoru způsobit požár. c. Používejte výhradně akumulátory doporučené výrobcem nářadí. Použití jiných typů akumulátorů může vést ke vzniku požáru nebo zranění. d. Pokud akumulátor nepoužíváte, držte jej z dosahu kovových předmětů jako jsou kancelářské sponky na papír, mince, klíče, hřebíky, šroubky nebo další drobné kovové předměty, které mohou způsobit zkratování obou svorek akumulátoru. Vzájemné zkratování kontaktů akumulátoru může způsobit popálení pokožky nebo požár. e. Při nesprávném skladování může z akumulátoru unikat kapalina; vyvarujte se kontaktu s touto kapalinou. Pokud se kapalinou náhodně potřísníte, zasažené místo omyjte vodou. Při zasažení očí zasažené místo omyjte a vyhledejte lékařskou pomoc. Unikající kapalina z akumulátoru může způsobit podráždění pokožky nebo popáleniny. 6. Opravy a. Svěřte opravu vašeho nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz nářadí. Bezpečnostní pokyny pro všechny pily Nebezpečí: Nepřibližujte ruce do blízkosti řezného nástroje. Mějte druhou ruku položenou na přídavné rukojeti nářadí nebo na krytu motoru. Pokud držíte pilu oběma rukama, nemůže dojít k jejich zachycení rotujícím řezným kotoučem. Nesahejte pod obrobek. Ochranný kryt Vás nemůže chránit před pilovým kotoučem pod obrobkem. Upravte hloubku řezu podle tloušťky obrobku. Při provádění řezu by neměla být pod obrobkem vidět celá délka zubů řezného kotouče. Nikdy nedržte odřezávaný kousek obrobku v ruce a nepokládejte si jej přes nohu. Upněte si obrobek do stabilního svěráku. Správné upnutí a podepření obrobku je velmi důležité z hlediska minimalizace ohrožení obsluhy, ohybu řezného kotouče nebo ztráty ovladatelnosti. Při pracovních operacích, u kterých by mohlo dojít ke kontaktu se skrytými vodiči nebo s vlastním napájecím kabelem, držte elektrické nářadí vždy za izolované rukojeti. Kontakt se živým vodičem zapříčiní, že se ostatní kovové části pily stanou živými a obsluha tak utrpí úraz elektrickým proudem. Při provádění rozřezávání používejte vždy pravítko nebo přímou vodící hranu. Tím se zvýší přesnost řezu a sníží se možnost uvíznutí kotouče. Vždy používejte kotouče správné velikosti a tvaru upínacího otvoru (hranaté versus kruhové). Řezné kotouče s otvory, které neodpovídají montážnímu úchytu na pile, se budou otáčet excentricky, což způsobí ztrátu ovladatelnosti nářadí. Nikdy nepoužívejte poškozené nebo nesprávné podložky a šrouby. Podložky a upínací šrouby byly zkonstruovány přímo pro Vaši pilu, což zaručuje její optimální výkon a bezpečnost jejího provozu. Další bezpečnostní pokyny pro všechny pily Příčiny a ochrana obsluhy před působením zpětného rázu: zpětný ráz je okamžitou reakcí na sevření kotouče, odskočení nebo vychýlení řezného kotouče a způsobí tak neočekávané vytržení pily mimo obrobek a směrem k obsluze. pokud dojde k přiskřípnutí kotouče nebo k jeho odskočení od zářezu, kotouč se zastaví a reakce motoru odmrští pilu rychle zpět, směrem k obsluze; pokud dojde ke zkroucení řezného nástroje nebo k jeho vychýlení v řezu, zuby na zadní hraně řezného nástroje se mohou zarýt do horního povrchu dřeva, což způsobí výstup řezného nástroje ze zářezu a vyskočení pily směrem k obsluze. Zpětný ráz je výsledkem nesprávného použití pily nebo nesprávných pracovních postupů nebo provozních podmínek. Tomuto jevu můžete zabránit, budete-li dodržovat níže uvedené pokyny. Držte pilu stále oběma rukama a mějte ruce v takové poloze, abyste byli stále připraveni kompenzovat síly zpětného rázu. Postavte se tak, abyste stáli z jedné nebo ze druhé strany pilového kotouče a ne přímo v jeho ose. Zpětný ráz může způsobit vyskočení pily směrem k obsluze, ale sílu zpětného rázu může za předpokladu dodržení správných bezpečnostních opatření obsluha zvládnout. Dojde-li k zaseknutí řezného nástroje nebo k přerušení řezu z jakéhokoliv důvodu, uvolněte hlavní spínač a držte pilu bez pohybu v materiálu, dokud nedojde k úplnému zastavení řezného nástroje. Dokud je řezný nástroj v pohybu, nikdy se nepokoušejte vyjmout pilu z obrobku nebo ji táhnout zpět, protože by mohlo dojít ke zpětnému rázu. Prozkoumejte příčiny zasekávání řezného kotouče a proveďte nápravné opatření, aby byly tyto příčiny odstraněny. Zahajujete-li znovu řez v obrobku, srovnejte pilový kotouč v zářezu a zkontrolujte, zda se zuby 5

6 pilového kotouče nedotýkají materiálu obrobku. Pokud je list pily zaseknut, může po opětovném spuštění pily vyskočit nebo vytvořit zpětný ráz. Velké panely si vždy řádně podepřete, aby bylo minimalizováno riziko sevření pilového kotouče a riziko zpětného rázu. Velké panely mají působením vlastní hmotnosti tendenci se prohýbat. Podpěry musí být umístěny pod panelem na obou stranách v blízkosti čáry řezu a v blízkosti hrany panelu. Nepoužívejte tupé nebo poškozené pilové kotouče. Tupé nebo nesprávně nasazené řezné kotouče vytvářejí úzký zářez způsobující nadměrné tření, zaseknutí pily a zpětný ráz. Zajišťovací páky hloubky řezu a šikmých řezů musí být před zahájením řezu řádně utaženy a zajištěny. Dojde-li při provádění řezu k posuvu, může dojít k zaseknutí řezného kotouče nebo ke zpětnému rázu. Provádíte-li zářezy do stěn nebo do jiných ploch, buďte velmi opatrní. Vyčnívající řezný kotouč může zaříznutím do různých předmětů způsobit zpětný ráz. Bezpečnostní pokyny pro pily s výkyvným ochranným krytem pilového kotouče Před každým použitím zkontrolujte, zda dochází ke správnému uzavření spodního krytu. Nepohybuje-li se spodní kryt volně a nedochází-li k jeho okamžitému zavírání, pilu nepoužívejte. Nikdy žádným způsobem nepřipevňujte spodní kryt v otevřené poloze. Dojde-li k náhodnému pádu pily, může dojít k ohybu spodního krytu. Zvedněte spodní kryt opatřeny zatahovací rukojetí a ujistěte se, zda volně pohybuje a zda se v žádném směru nedotýká řezného kotouče nebo jiné části pily. Zkontrolujte funkci pružiny spodního krytu. Nepracuje-li kryt nebo pružina správně, musí být před zahájením práce provedena jejich oprava. Pohyb spodního krytu může být pomalý v důsledku poškozených částí, usazenin a nahromaděných nečistot. Spodní kryt může být ručně zasunut pouze u speciálních řezů jako jsou zářezy a složené řezy. Zvedněte spodní kryt pomocí rukojeti a jakmile pilový kotouč vnikne do materiálu, musíte spodní kryt uvolnit. U všech ostatních řezů by se měl spodní kryt zasouvat automaticky. Vždy dbejte na to, aby před položením pily na pracovní stůl nebo na podlahu spodní kryt zakryl pilový kotouč. Nechráněný a dobíhající řezný kotouč způsobí pohyb pily a přeřízne materiály nacházející se v dráze jejího pohybu. Vezměte na vědomí, že po uvolnění hlavního spínače se řezný kotouč ještě chvíli otáčí. Doplňující bezpečnostní pokyny pro všechny pily vybavené nožem odtrhu Používejte odtrhávací nože vhodné pro používané řezné kotouče. Správný nůž odtrhu musí být silnější než tloušťka řezného kotouče, ale tenčí než nastavení jeho zubů. Nastavte odtrhávací nůž podle pokynů uvedených v tomto návodu. Nesprávné vzdálenosti, umístění a srovnání může způsobit neschopnost zabránění zpětnému rázu. Odtrhávací nůž používejte vždy, mimo provádění zářezů. Po provádění zářezů musí být nůž odtrhu znovu nainstalován. Při provádění zářezů by nůž odtrhu překážel a mohl by způsobit zpětný ráz. Má-li nůž odtrhu pracovat správně, musí být v kontaktu s obrobkem. Při provádění krátkých řezů odtrhávací nůž nezabraňuje vzniku zpětného rázu. Je-li nůž odtrhu ohnutý, pilu nepoužívejte. I malá vychýlení může způsobit pomalejší zavírání krytu. Doplňující bezpečnostní předpisy pro okružní pily Varování! Nikdy pilu neprovozujte v obrácené poloze. Pilu neupínejte do svěráku nebo ji neupevňujte k nosné ploše. Používejte ochranu sluchu. Nadměrná hlučnost může způsobit ztrátu sluchu. Buďte si vědomi skrytých rizik. Před vrtáním do stěn, podlah a stropů se vždy řádně ujistěte o poloze elektroinstalace a potrubí. Ujistěte se, zda je řezný kotouč bezpečně upevněn a zda se otáčí správným směrem. Vždy používejte řezné kotouče správného rozměru, jak je specifi kováno v tomto návodu k obsluze. Nepoužívejte kotouče větších nebo menších průměrů, než je doporučeno. Správné typy kotoučů jsou uvedeny v technických údajích. Používejte pouze kotouče specifi kované v tomto návodu k použití odpovídající normě EN Nikdy nepoužívejte kotouče vyrobené z vysokorychlostní oceli (HSS). U této pily nikdy nepoužívejte abrazivní brusné nebo řezné kotouče. Po uvolnění spínače se čepel ještě chvíli pohybuje. Před odložením pilu vždy vypněte a počkejte, až se kotouč zcela zastaví. Tento výrobek není určen pro použití nedospělými či oslabenými osobami bez dozoru. Děti musí být pod dozorem, aby si s nářadím nehrály. Varování! Pobyt v prašném prostředí a vdechnutí prachu při řezání může ohrozit zdraví obsluhy nářadí a okolo stojících osob. Vždy používejte masku proti prachu určenou speciálně na ochranu před toxickým prachem a podobnými zplodinami a zajistěte, aby byly takto chráněny všechny osoby nacházející se nebo vstupující do pracovního prostoru. Elektrická bezpečnost Toto nářadí je chráněno dvojitou izolací; z tohoto důvodu není nutná ochrana uzemněním. Vždy zkontrolujte, zda síťové napětí odpovídá napětí uvedenému na typovém štítku nářadí. Pokud je napájecí přívodní kabel poškozen, musí být jeho výměna provedena u výrobce nebo v autorizovaném servisním centru Black & Decker, aby se zabránilo úrazu elektrickým proudem. 6

7 Další bezpečnostní pokyny týkající se laserů Přečtěte si pečlivě celý tento návod. Tento výrobek není určen pro osoby mladší 16 let. Varování! Laserové záření. Nedívejte se do laserového paprsku. Nedívejte se přímo do laserového paprsku pomocí optických přístrojů. Viz technické údaje laserového výrobku. Tento laserový přístroj odpovídá třídě 2 podle normy IEC :2001. Nenahrazujte laserovou diodu diodou jiného typu. Je-li přístroj poškozen, svěřte jeho opravu značkovému servisu. Nepoužívejte laser k jiným účelům, než je projekce laserových paprsků. Vystavení zraku působení laserového paprsku třídy 2 je považováno za bezpečné v případě, nepřesáhneli tato doba 0,25 sekundy. Refl exy očních víček poskytují dostatečnou ochranu. Ve vzdálenosti větší než 1 m odpovídá tento laser třídě 1 a proto je považován za zcela bezpečný. Nikdy se do laserového paprsku nedívejte záměrně a přímo. Ke sledování laserového paprsku nepoužívejte optické přístroje. Neprovádějte nastavení přístroje do takové výšky, aby mohl laserový paprsek procházet přes osoby ve výšce jejich hlav. Nedovolte dětem, aby se přibližovaly do blízkosti laseru. Varování! Použití ovládacích prvků nebo nastavování, zrovna tak jako provádění jiných úkonů než jsou popsány v tomto návodu k použití může mít za následek vystavení se nebezpečnému záření laseru. Varování! Tento výrobek není určen pro venkovní použití. Nepoužívejte tento laser při pracích prováděných venku. Přehled 1. Hlavní vypínač 2. Odjišťovací tlačítko 3. Hlavní rukojeť 4. Přídavná rukojeť 5. Zajišťovací tlačítko hřídele 6. Spínač laseru 7. Otvor laserového paprsku 8. Patka pily 9. Řezný kotouč 10. Ochranný kryt řezného kotouče 11. Nůž odtrhu 12. Výstup pro odvod pilin Montáž Varování! Před provedením následujících operací se ujistěte, zda je nářadí vypnuto a odpojeno od zdroje napětí a že se řezný kotouč zastavil. Sejmutí a nasazení řezného kotouče (obr. A) Sejmutí Podržte tlačítko zámku hřídele (5) stisknuté a otáčejte kotoučem tak, aby zámek hřídele zcela zaskočil. Povolte a odstraňte přídržný šroub řezného kotouče (13) tak, že jej budete otáčet pomocí dodaného klíče (14) proti směru hodinových ručiček. Sejměte vnější podložku (15). Sejměte řezný kotouče (9). Nasazení Řezný kotouč nasuňte na vnitřní přírubu (16), ujistěte se, zda šipka na kotouči je ve stejném směru jako šipka vyznačená na nářadí. Nasaďte na hřídel vnější podložku (15), vyvýšenou stranou na druhou stranu od řezného kotouče. Do otvoru zašroubujte přídržný šroub řezného kotouče (13). Tlačítko zámku hřídele (5) držte stisknuté. Dotáhněte přídržný šroub řezného kotouče (17) tak, že jej budete otáčet pomocí dodaného klíče (14) ve směru hodinových ručiček. Nůž odtru seřiďte podle níže uvedeného postupu. Nastavení nože odtrhu (obr. B) Nůž odtrhu chrání ostří řezného kotouče před zablokováním v průběhu zářezu. Po výměně řezného kotouče je nutno nůž odtrhu seřídit. Nůž odtrhu přidržte v dané poloze a pomocí dodaného klíče (14) povolte šrouby (17). Nůž odtrhu (11) umístěte tak, jak je znázorněno na obrázku. Vzdálenost mezi ozubením a nožem odtrhu by měla být 2-3 mm. Výška mezi ozubením a spodním koncem nože odtrhu by měla být 2-3 mm. Šrouby dotáhněte. Nasazení a sejmutí rovnoběžného vodítka (obr. C) Rovnoběžné vodítko se používá k provádění přímých řezů rovnoběžných s okrajem obrobku. Nasazení Povolte pojistný šroub (18). Paralelní vodítko (19) protáhněte otvory (20). Posuňte rovnoběžné vodítko do požadované polohy. Dotáhněte pojistný šroub. Sejmutí Povolte pojistný šroub. Vytáhněte rovnoběžné vodítko ven z nářadí. 7

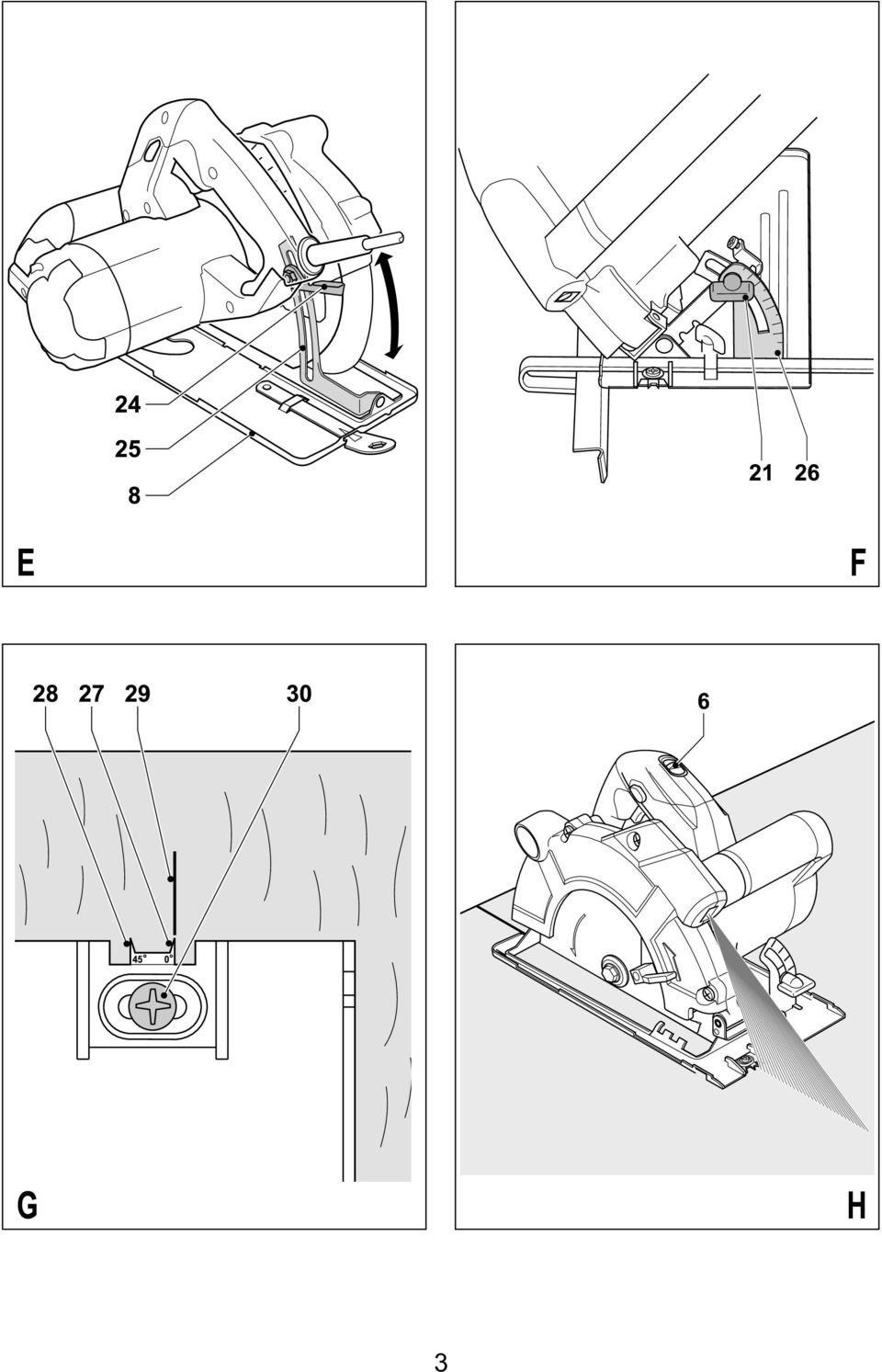

8 Použití Varování! Nechejte nářadí pracovat vlastním tempem. Zamezte přetěžování nářadí. Toto nářadí je možné používat v pravé i v levé ruce. Nastavení úhlu řezu (obr. D) Výchozí nastavení úhlu mezi řezným kotoučem a patkou pily je 90. Pomocí úhelníku zkontrolujte, zda je úhel mezi řezným kotoučem a patkou pily 90. Pokud úhel není nastaven na hodnotu 90, proveďte nastavení následovně: Povolte pojistný knofl ík (21) tak, aby byla patka pily odjištěna. Povolte pojistnou matici (22) stavěcího šroubu (23). Otáčením stavěcího šroubu směrem dovnitř nebo směrem ven nastavte úhel na hodnotu 90. Pojistnou matici dotáhněte. Dotáhněte pojistný knofl ík tak, aby byla patka pily zajištěna v nastavené poloze. Nastavení hloubky řezu (obr. E) Hloubku řezu by měla být nastavena podle síly řezaného obrobku. Měla by přesáhnout sílu obrobku přibližně o 2 mm. Povolte knofl ík (24) a tím bude odjištěna patka pily. Přesuňte patku pily (8) do požadované polohy. Korespondující velikost hloubky řezu lze odečíst na měrce (25). Přitáhněte knofl ík tak, aby byla patka pily zajištěna v nastavené poloze. Nastavení úhlu pokosu (obr. F) U tohoto nářadí je možné nastavit úhel pokosu v rozsahu 0 až 45. Povolte pojistný knofl ík (21) tak, aby byla patka pily odjištěna. Přesuňte patku pily (10) do požadované polohy. Korespondující velikost úhlu pokosu lze odečíst na měrce (26). Dotáhněte pojistný knofl ík tak, aby byla patka pily zajištěna v nastavené poloze. Zapnutí a vypnutí Nářadí zapneme tak, že pojistné tlačítko (2) přesuneme do polohy odjištěno a zmáčkneme hlavní vypínač zap/vyp (1). Chcete-li pilu vypnout, uvolněte hlavní vypínač. Řezání Nářadí držíme vždy oběma rukama. Před započetím řezu nechejte pár vteřin otáčet řezný kotouč naprázdno. Při provádění řezu tlačte na nářadí jen lehce. Pracujte s patkou pily přitisknutou k obrobku. Rady pro optimální použití Štěpení okrajů řezů zabráníte tak, že budete provádět řez z té strany obrobku, kde vám to tak nevadí. Pro minimalizaci štěpení okrajů řezu, například při řezání laminátů, upněte k horní straně obrobku kus překližky. Použití náhledového vodítka (obr. G) K provádění přímých řezů (27) a k pokosovým řezům pod úhlem 45 (28) je nářadí vybaveno náhledovým vodítkem. Náhledové vodítko seřiďte podle níže uvedeného postupu. Levý okraj vodítek (27) nebo (28) srovnejte s linií řezu (29). Během provádění řezu udržujte náhledové vodítko srovnáno s linií řezu. Pracujte s patkou pily přitisknutou k obrobku. Seřízení náhledového vodítka Na zbytku dřeva proveďte do jeho poloviny testovací zářez. Pilu stáhněte nazpět, aby byla linie řezu (29) viditelná. Pilu držte v této poloze a na patce pily povolte náhledové vodítko tak, jak je znázorněno na obrázku. Srovnejte značku 0 (27) na náhledovém vodítku s linií řezu (29). Při nastavení pokosových řezů pod úhlem 45 srovnejte značku 45 (28) na náhledovém vodítku s řeznou linií. Pomocí šroubu (30) náhledové vodítko zajistěte. Použití laseru (obr. H) Laser promítá linii řezu na povrch obrobku. Laser zapnete přesunutím vypínače (6) dopředu. Laser vypnete přesunutím vypínače (6) dozadu. Sledováním vyznačené linie přímo shora pily můžete snadno provést vlastní řez. Pokud by tomuto sledování bylo z jakéhokoliv důvodu zabráněno, je možné jako alternativu pro vedení řezu použít laserovou linii. Tužkou si vyznačte linii řezu. Pilu si umístěte nad vyznačenou linii. Zapněte laser. Odsávání prachu K připojení vysavače či odsávače prachu k nářadí je nutno použít adapter. Adapter nasaďte na výstupní otvor odsávání prachu (12). K adapteru připojte hubici vysavače. Údržba Vaše nářadí bylo zkonstruováno tak, aby pracovalo co nejdéle s minimálními nároky na údržbu. Předpokladem dlouhodobé bezproblémové funkce nářadí je jeho pravidelné čištění a péče. Varování! Před prováděním jakékoliv údržby nářadí vypněte a odpojte napájecí kabel od sítě. Pomocí měkkého kartáče nebo suchého hadříku pravidelně čistěte větrací drážky na nářadí. Pomocí vlhkého hadříku pravidelně čistěte kryt motoru. Nepoužívejte čistící prostředky s obsahem brusných částic a rozpouštědla. 8

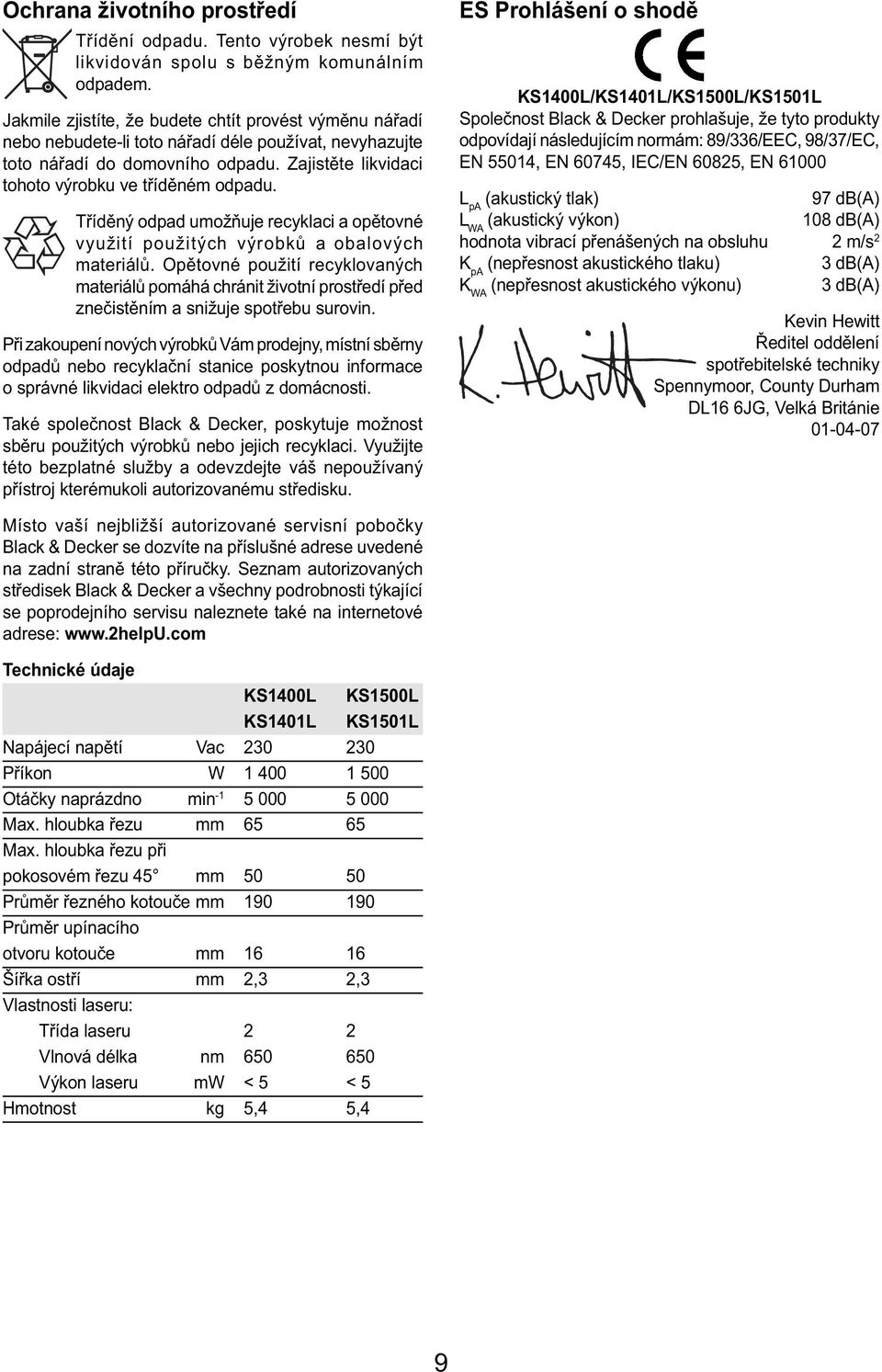

9 Ochrana životního prostředí Třídění odpadu. Tento výrobek nesmí být likvidován spolu s běžným komunálním odpadem. Jakmile zjistíte, že budete chtít provést výměnu nářadí nebo nebudete-li toto nářadí déle používat, nevyhazujte toto nářadí do domovního odpadu. Zajistěte likvidaci tohoto výrobku ve tříděném odpadu. Tříděný odpad umožňuje recyklaci a opětovné využití použitých výrobků a obalových materiálů. Opětovné použití recyklovaných materiálů pomáhá chránit životní prostředí před znečistěním a snižuje spotřebu surovin. Při zakoupení nových výrobků Vám prodejny, místní sběrny odpadů nebo recyklační stanice poskytnou informace o správné likvidaci elektro odpadů z domácnosti. Také společnost Black & Decker, poskytuje možnost sběru použitých výrobků nebo jejich recyklaci. Využijte této bezplatné služby a odevzdejte váš nepoužívaný přístroj kterémukoli autorizovanému středisku. ES Prohlášení o shodě KS1400L/KS1401L/KS1500L/KS1501L Společnost Black & Decker prohlašuje, že tyto produkty odpovídají následujícím normám: 89/336/EEC, 98/37/EC, EN 55014, EN 60745, IEC/EN 60825, EN L pa (akustický tlak) 97 db(a) L WA (akustický výkon) 108 db(a) hodnota vibrací přenášených na obsluhu 2 m/s 2 K pa (nepřesnost akustického tlaku) 3 db(a) K WA (nepřesnost akustického výkonu) 3 db(a) Kevin Hewitt Ředitel oddělení spotřebitelské techniky Spennymoor, County Durham DL16 6JG, Velká Británie Místo vaší nejbližší autorizované servisní pobočky Black & Decker se dozvíte na příslušné adrese uvedené na zadní straně této příručky. Seznam autorizovaných středisek Black & Decker a všechny podrobnosti týkající se poprodejního servisu naleznete také na internetové adrese: Technické údaje KS1400L KS1500L KS1401L KS1501L Napájecí napětí Vac Příkon W Otáčky naprázdno min Max. hloubka řezu mm Max. hloubka řezu při pokosovém řezu 45 mm Průměr řezného kotouče mm Průměr upínacího otvoru kotouče mm Šířka ostří mm 2,3 2,3 Vlastnosti laseru: Třída laseru 2 2 Vlnová délka nm Výkon laseru mw < 5 < 5 Hmotnost kg 5,4 5,4 9

10 Politika služby zákazníkům Spokojenost zákazníka s výrobkem a servisem je náš nejvyšší cíl. Kdykoli budete potřebovat radu či pomoc, obraťte se s důvěrou na nejbližší servis Black & Decker, kde Vám vyškolený personál poskytne naše služby na nejvyšší úrovni. Záruka Black & Decker 2 roky Blahopřejeme Vám ke koupi tohoto kvalitního výrobku Black & Decker. Náš závazek ke kvalitě v sobě samozřejmě zahrnuje také naše služby zákazníkům. Proto nabízíme záruční lhůtu daleko přesahující minimální požadavky vyplývající ze zákona. Kvalita tohoto přístroje nám umožňuje nabídnout Vám záruční lhůtu po dobu 24 měsíců. Objeví-li se jakékoliv materiálové nebo výrobní vady v průběhu 24 měsíců záruční lhůty, garantujeme jejich bezplatné odstranění případně, dle našeho uvážení, bezplatnou výměnu přístroje za následujících podmínek: Přístroj bude dopraven (spolu s originálním záručním listem Black & Decker a s dokladem o nákupu) do jednoho z pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav. povolané tvoří personál pověřených servisních středisek Black & Decker, která jsou autorizována k provádění záručních oprav. Navíc servis Black & Decker poskytuje na veškeré provedené opravy a vyměněné náhradní díly další servisní záruční lhůtu 6 měsíců. Záruka se nevztahuje na spotřební příslušenství (vrtáky, šroubovací nástavce, pilové kotouče, hoblovací nože, brusné kotouče, pilové listy, brusný papír a pod.). Black & Decker nabízí rozsáhlou síť autorizovaných servisních opraven a sběrných středisek, jejichž seznam naleznete na záručním listu. Black & Decker Klášterského Praha 4 - Modřany Česká republika Tel.: Fax: recepce@blackanddecker.cz Právo na případné změny vyhrazeno. 02/2007 Přístroj byl používán pouze s originálním příslušenstvím či přídavnými zařízeními a příslušenstvím BBW či Piranha, které je výslovně doporučeno jako vhodné k používání spolu s přístroji Black & Decker. Přístroj byl používán a udržován v souladu s návodem k obsluze. Přístroj nevykazuje žádné příčiny poškození způsobené opotřebením. Motor přístroje nebyl přetěžován a nejsou patrné žádné známky poškození vnějšími vlivy. Do přístroje nebylo zasahováno nepovolanou osobou. Osoby zst

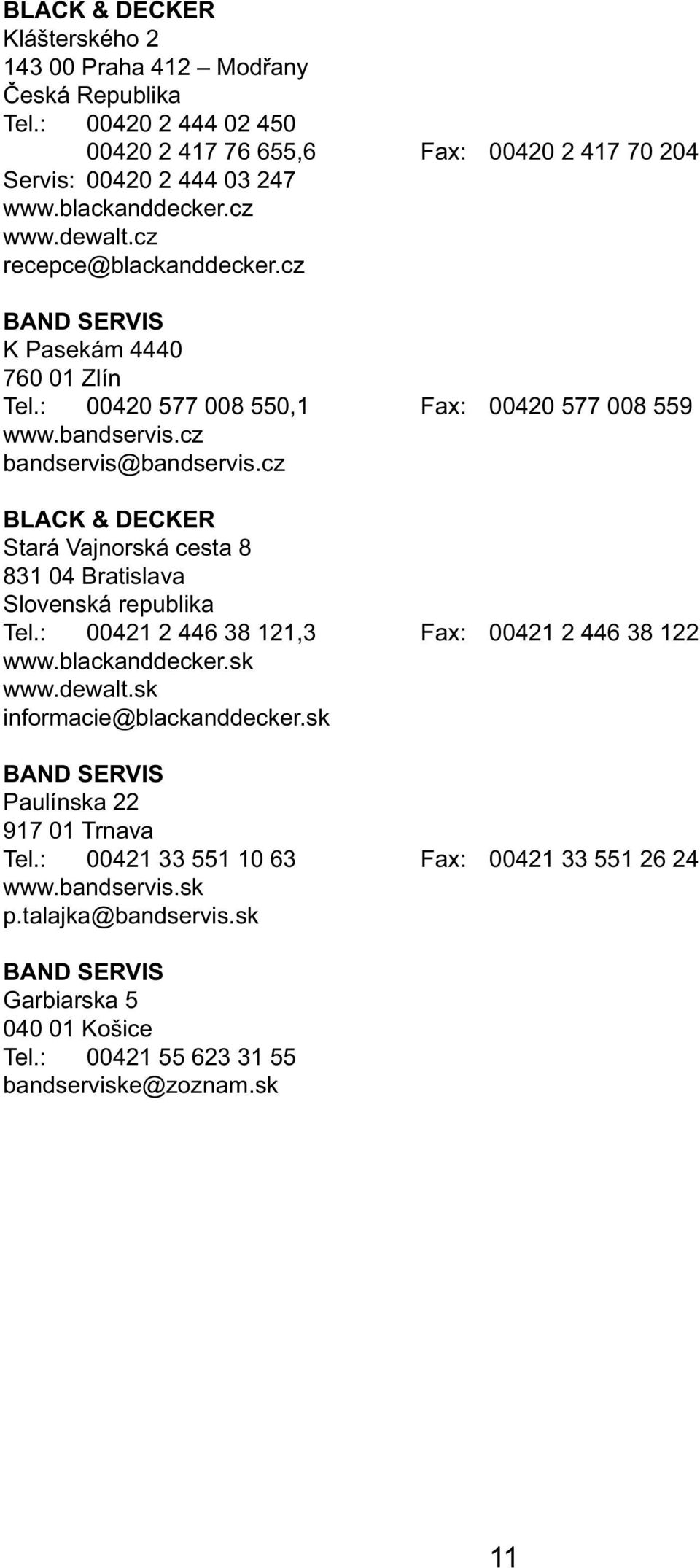

11 BLACK & DECKER Klášterského Praha 412 Modřany Česká Republika Tel.: ,6 Fax: Servis: recepce@blackanddecker.cz BAND SERVIS K Pasekám Zlín Tel.: ,1 Fax: bandservis@bandservis.cz BLACK & DECKER Stará Vajnorská cesta Bratislava Slovenská republika Tel.: ,3 Fax: informacie@blackanddecker.sk BAND SERVIS Paulínska Trnava Tel.: Fax: p.talajka@bandservis.sk BAND SERVIS Garbiarska Košice Tel.: bandserviske@zoznam.sk 11

12 12

13 13

14 14

15 CZ ZÁRUČNÍ LIST PL KARTA GWARANCYJNA H JÓTÁLLÁSI JEGY SK ZÁRUČNÝ LIST CZ H měsíců hónap 24 PL SK miesiące mesiacov CZ Výrobní kód Datum prodeje H Gyári szám A vásárlás napja PL Numer seryjny Data sprzedaży SK Číslo série Dátum predaja Razítko prodejny Podpis Pecsét helye Aláírás Stempel Podpis Pečiatka predajne Podpis

16 CZ Adresy servisu Band Servis Klášterského 2 CZ Praha 4 Tel.: Fax: Band Servis K Pasekám 4440 CZ Zlín Tel.: ,1 Fax: H Black & Decker Központi Garanciális-és Márkaszerviz 1163 Budapest (Sashalom) Thököly út 17. Tel.: Fax: PL Adres serwisu centralnego ERPATECH ul. Obozowa Warszawa Tel.: Fax: SK Adresa servisu Band Servis Paulínska ul. 22 SK Trnava Tel.: Fax: CZ Dokumentace záruční opravy PL Przebieg napraw gwarancyjnych H A garanciális javitás dokumentálása SK Záznamy o záručných opravách CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko Podpis H Sorszám Bejelentés időpontja Javítási időpont Javitási Jótállás új határideje munkalapszám Hiba jelleg oka PL Nr. Data zgłoszenia Data naprawy Nr. zlecenia Przebieg naprawy SK Číslo dodávky Dátum nahlásenia Dátum opravy Číslo objednávky Popis poruchy Pecsét Aláírás Stempel Podpis Pečiatka Podpis 02/07
