1 BEZDRÁTOVÁ EEKTROISTAACE TECHICKÝ KATAOG

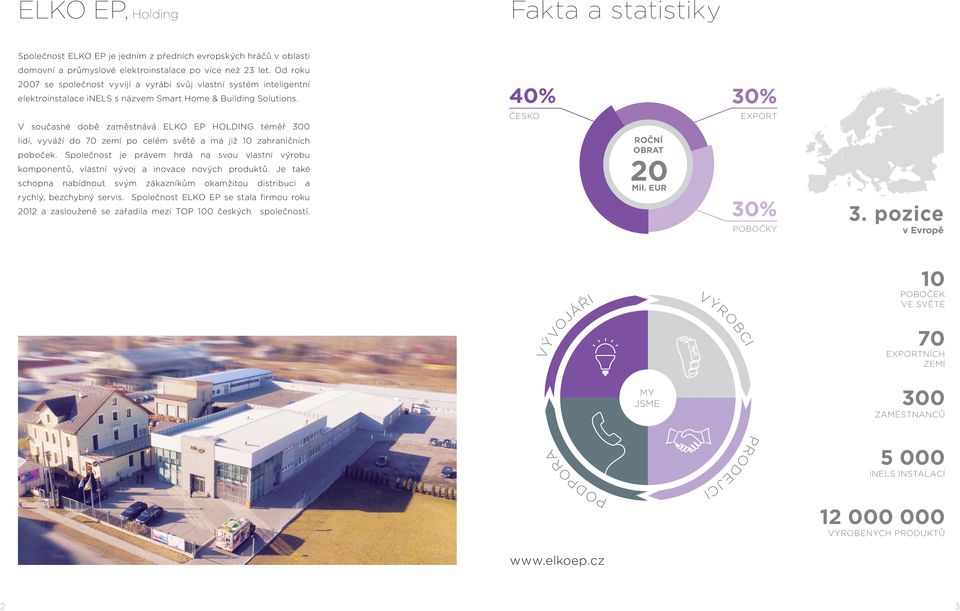

2 EKO EP, Holding Fakta a statistiky Společnost EKO EP je jedním z předních evropských hráčů v oblasti domovní a průmyslové elektroinstalace po více než 3 let. Od roku 007 se společnost vyvíjí a vyrábí svůj vlastní systém inteligentní elektroinstalace ies s názvem Smart Home & Building Solutions. V současné době zaměstnává EKO EP HODIG téměř 300 lidí, vyváží do 70 zemí po celém světě a má již 10 zahraničních poboček. Společnost je právem hrdá na svou vlastní výrobu komponentů, vlastní vývoj a inovace nových produktů. Je také schopna nabídnout svým zákazníkům okamžitou distribuci a rychlý, bezchybný servis. Společnost EKO EP se stala firmou roku 01 a zaslouženě se zařadila mezi TOP 100 českých společností. 40% 30% ČESKO ROČÍ OBRAT 0 Mil. EUR EXPORT 30% POBOČKY 3. pozice v Evropě VÝVOJÁŘI VÝROBCI 10 POBOČEK VE SVĚTĚ 70 EXPORTÍCH ZEMÍ MY JSME 300 ZAMĚSTACŮ PRODEJCI ies ISTAACÍ PODPORA VYROBEÝCH PRODUKTŮ 3

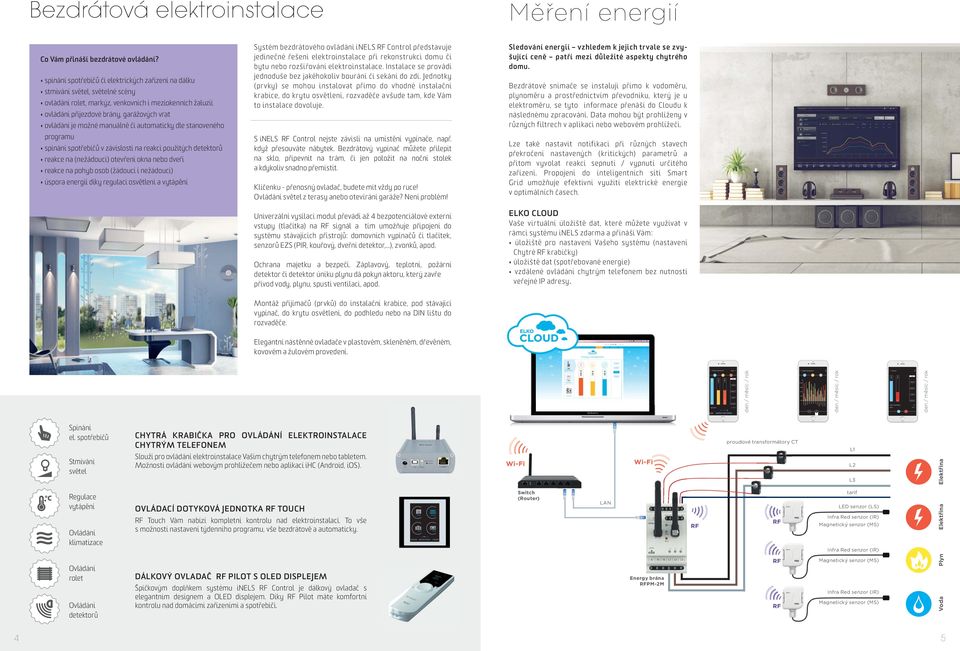

3 Žaluzie Brána Markýza Garáž Bezdrátová elektroinstalace Měření energií Co Vám přináší bezdrátové ovládání? spínání spotřebičů či elektrických zařízení na dálku stmívání světel, světelné scény ovládání rolet, markýz, venkovních i meziokenních žaluzií ovládání příjezdové brány, garážových vrat ovládání je možné manuálně či automaticky dle stanoveného programu spínání spotřebičů v závislosti na reakci použitých detektorů reakce na (nežádoucí) otevření okna nebo dveří reakce na pohyb osob (žádoucí i nežádoucí) úspora energií díky regulaci osvětlení a vytápění Systém bezdrátového ovládání ies Control představuje jedinečné řešení elektroinstalace při rekonstrukci domu či bytu nebo rozšiřování elektroinstalace. Instalace se provádí jednoduše bez jakéhokoliv bourání či sekání do zdí. Jednotky (prvky) se mohou instalovat přímo do vhodné instalační krabice, do krytu osvětlení, rozvaděče a všude tam, kde Vám to instalace dovoluje. S ies Control nejste závislí na umístění vypínače, např. když přesouváte nábytek. Bezdrátový vypínač můžete přilepit na sklo, připevnit na trám, či jen položit na noční stolek a kdykoliv snadno přemístit. Klíčenku - přenosný ovladač, budete mít vždy po ruce! světel z terasy a nebo otevírání garáže? ení problém! Univerzální vysílací modul převádí až 4 bezpotenciálové eterní vstupy (tlačítka) na signál a tím umožňuje připojení do systému stávajících přístrojů: domovních vypínačů či tlačítek, senzorů EZS (PIR, kouřový, dveřní detektor,...), zvonků, apod. Ochrana majetku a bezpečí. Záplavový, teplotní, požární detektor či detektor úniku plynu dá pokyn aktoru, který zavře přívod vody, plynu, spustí ventilaci, apod. Sledování energií vzhledem k jejich trvale se zvyšující ceně patří mezi důležité aspekty chytrého domu. Bezdrátové snímače se instalují přímo k vodoměru, plynoměru a prostřednictvím převodníku, který je u elektroměru, se tyto informace přenáší do Cloudu k následnému zpracování. Data mohou být prohlíženy v různých filtrech v aplikaci nebo webovém prohlížeči. ze také nastavit notifikaci při různých stavech překročení nastavených (kritických) parametrů a přitom vyvolat reakci sepnutí / vypnutí určitého zařízení. Propojení do inteligentních sítí Smart Grid umožňuje efektivní využití elektrické energie v optimálních časech. EKO COUD Vaše virtuální úložiště dat, které můžete využívat v rámci systému ies zdarma a přináší Vám: úložiště pro nastavení Vašeho systému (nastavení Chytré krabičky) úložiště dat (spotřebované energie) vzdálené ovládání chytrým telefonem bez nutnosti veřejné IP adresy. Montáž přijímačů (prvků) do instalační krabice, pod stávající vypínač, do krytu osvětlení, do podhledu nebo na DI lištu do rozvaděče. Elegantní nástěnné ovladače v plastovém, skleněném, dřevěném, kovovém a žulovém provedení. den / měsíc / rok den / měsíc / rok den / měsíc / rok Spínání el. spotřebičů Stmívání světel Regulace vytápění klimatizace rolet detektorů CHYTRÁ KRABIČKA PRO OVÁDÁÍ EEKTROISTAACE CHYTRÝM TEEFOEM Slouží pro ovládání elektroinstalace Vaším chytrým telefonem nebo tabletem. Možnosti ovládání webovým prohlížečem nebo aplikací ihc (Android, ios). OVÁDACÍ DOTYKOVÁ JEDOTKA TOUCH Touch Vám nabízí kompletní kontrolu nad elektroinstalací. To vše s možností nastavení týdenního programu, vše bezdrátově a automaticky. DÁKOVÝ OVADAČ PIOT S OED DISPEJEM Špičkovým doplňkem systému ies Control je dálkový ovladač s elegantním designem a OED displejem. Díky Pilot máte komfortní kontrolu nad domácími zařízeními a spotřebiči. KUCHYŇ OBÝVACÍ POKOJ OŽICE Wi-Fi Switch (Router) A Wi-Fi Energy brána PM-M proudové transformátory CT 1 3 tarif ED senzor (S) Infra Red senzor (IR) Magnetický senzor (MS) Infra Red senzor (IR) Magnetický senzor (MS) Infra Red senzor (IR) Magnetický senzor (MS) Voda Plyn Elektřina Elektřina 4 5

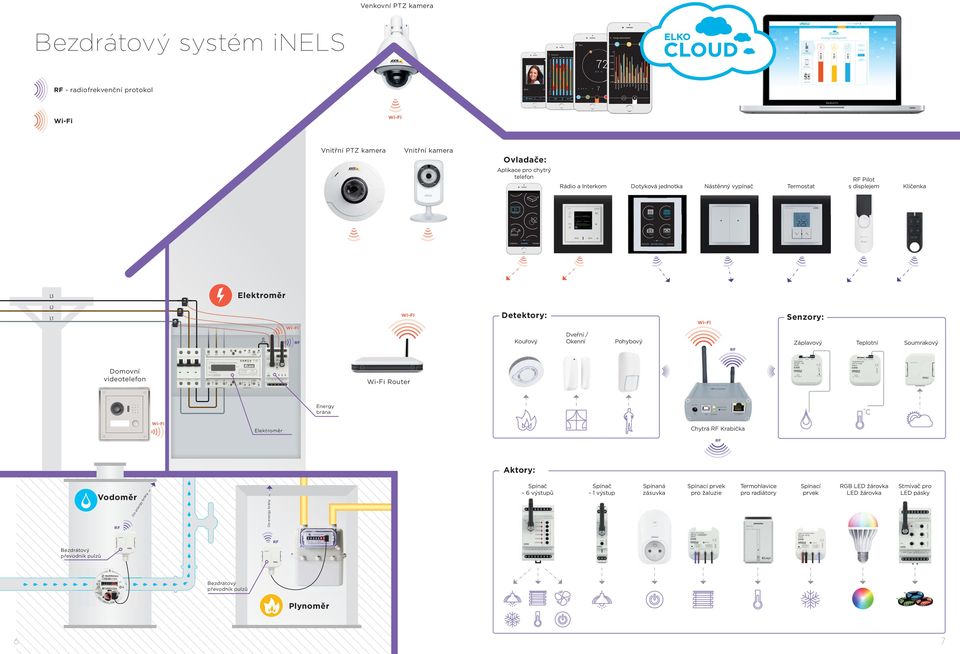

4 UOCK Menu Temperature 1 AM AM 3 AM 4 AM 5 AM 6 AM 7 AM 8 AM 9 AM 10 AM 11 AM 1 AM 1 PM PM 3 PM 4 PM 5 PM 6 PM 7 PM 8 PM 9 PM 10 PM 11 PM 1 PM MO TUE WED THU FRI SAT SU EW AD UST Venkovní PTZ kamera Bezdrátový systém ies - radiofrekvenční protokol Jane 0:05 u e e u e 7 ee u e 7 Menu u e e u e 7 ee ue 7 Wi-Fi Wi-Fi Vnitřní PTZ kamera Vnitřní kamera Ovladače: Aplikace pro chytrý telefon Rádio a Interkom Dotyková jednotka ástěnný vypínač Termostat Pilot s displejem Klíčenka Žaluzie Markýza Brána Garáž CAMERA ROOMS SCEES KUCHYŇ OBÝVACÍ POKOJ OŽICE 3 Elektroměr 1 Wi-Fi Wi-Fi Detektory: Kouřový Dveřní / Okenní Pohybový Wi-Fi Senzory: Záplavový Teplotní Soumrakový Domovní videotelefon Wi-Fi Router Energy brána Wi-Fi Elektroměr Chytrá Krabička Aktory: Vodoměr Do energy brány Do energy brány Spínač - 6 výstupů Spínač - 1 výstup Spínaná zásuvka Spínací prvek pro žaluzie Termohlavice pro radiátory Spínací prvek RGB ED žárovka ED žárovka Stmívač pro ED pásky Bezdrátový převodník pulzů Bezdrátový převodník pulzů Plynoměr 6 7

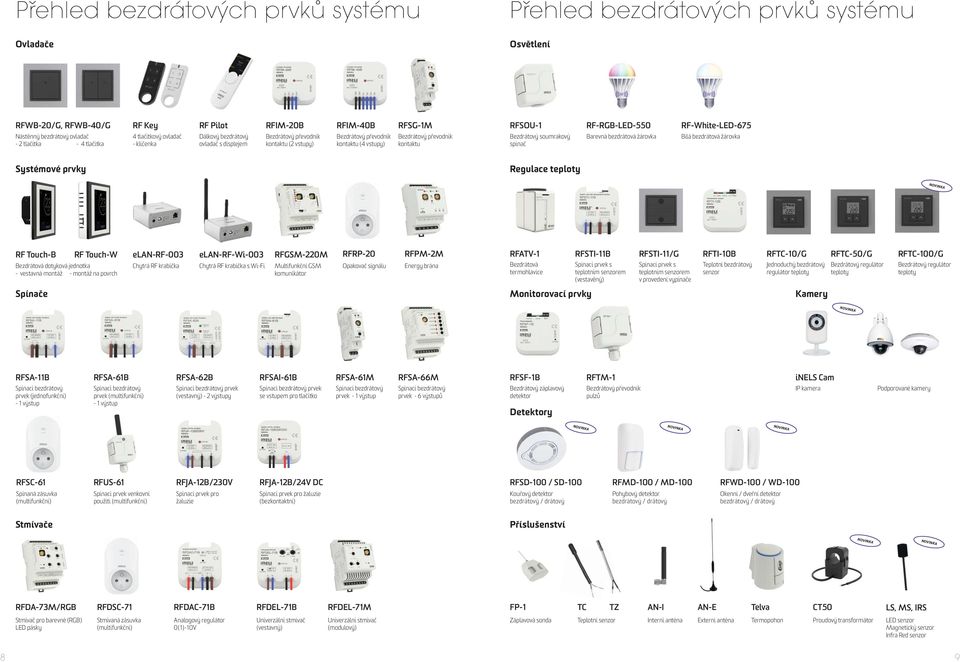

5 Mistnosti Sceny Oblibene : : Přehled bezdrátových prvků systému Ovladače Přehled bezdrátových prvků systému Osvětlení ne :54 ODEJIT ZVOIT WB-0/G, WB-40/G Key Pilot IM-0B IM-40B SG-1M ástěnný bezdrátový ovladač - tlačítka - 4 tlačítka 4 tlačítkový ovladač - klíčenka Dálkový bezdrátový ovladač s displejem Bezdrátový převodník kontaktu ( vstupy) Bezdrátový převodník kontaktu (4 vstupy) Bezdrátový převodník kontaktu SOU-1 -RGB-ED-550 -White-ED-675 Bezdrátový soumrakový spínač Barevná bezdrátová žárovka Bílá bezdrátová žárovka Systémové prvky Regulace teploty OVIKA Touch-B Touch-W ea--003 ea--wi-003 GSM-0M RP-0 Bezdrátová dotyková jednotka - vestavná montáž - montáž na povrch Spínače Chytrá krabička Chytrá krabička s Wi-Fi Multifunkční GSM komunikátor Opakovač signálu PM-M Energy brána ATV-1 STI-11B STI-11/G TI-10B TC-10/G TC-50/G TC-100/G Bezdrátová termohlavice Monitorovací prvky Spínací prvek s teplotním senzorem (vestavěný) Spínací prvek s teplotním senzorem v provedení vypínače Teplotní bezdrátový senzor Jednoduchý bezdrátový regulátor teploty Kamery Bezdrátový regulátor teploty Bezdrátový regulátor teploty OVIKA SA-11B SA-61B SA-6B SAI-61B SA-61M SA-66M Spínací bezdrátový prvek (jednofunkční) - 1 výstup Spínací bezdrátový prvek (multifunkční) - 1 výstup Spínací bezdrátový prvek (vestavný) - výstupy Spínací bezdrátový prvek se vstupem pro tlačítko Spínací bezdrátový prvek - 1 výstup Spínací bezdrátový prvek - 6 výstupů SF-1B Bezdrátový záplavový detektor Detektory TM-1 Bezdrátový převodník pulzů ies Cam IP kamera Podporované kamery OVIKA OVIKA OVIKA SC-61 US-61 JA-1B/30V JA-1B/4V DC SD-100 / SD-100 MD-100 / MD-100 WD-100 / WD-100 Spínaná zásuvka (multifunkční) Spínací prvek venkovní použití (multifunkční) Spínací prvek pro žaluzie Spínací prvek pro žaluzie (bezkontaktní) Kouřový detektor bezdrátový / drátový Pohybový detektor bezdrátový / drátový Okenní / dveřní detektor bezdrátový / drátový Stmívače Příslušenství OVIKA OVIKA DA-73M/RGB DSC-71 DAC-71B DE-71B DE-71M Stmívač pro barevné (RGB) ED pásky Stmívaná zásuvka (multifunkční) Analogový regulátor 0(1)-10V Univerzální stmívač (vestavný) Univerzální stmívač (modulový) FP-1 Záplavová sonda TC TZ A-I A-E Telva CT50 S, MS, IRS Teplotní senzor Interní anténa Eterní anténa Termopohon Proudový transformátor ED senzor Magnetický senzor Infra Red senzor 8 9

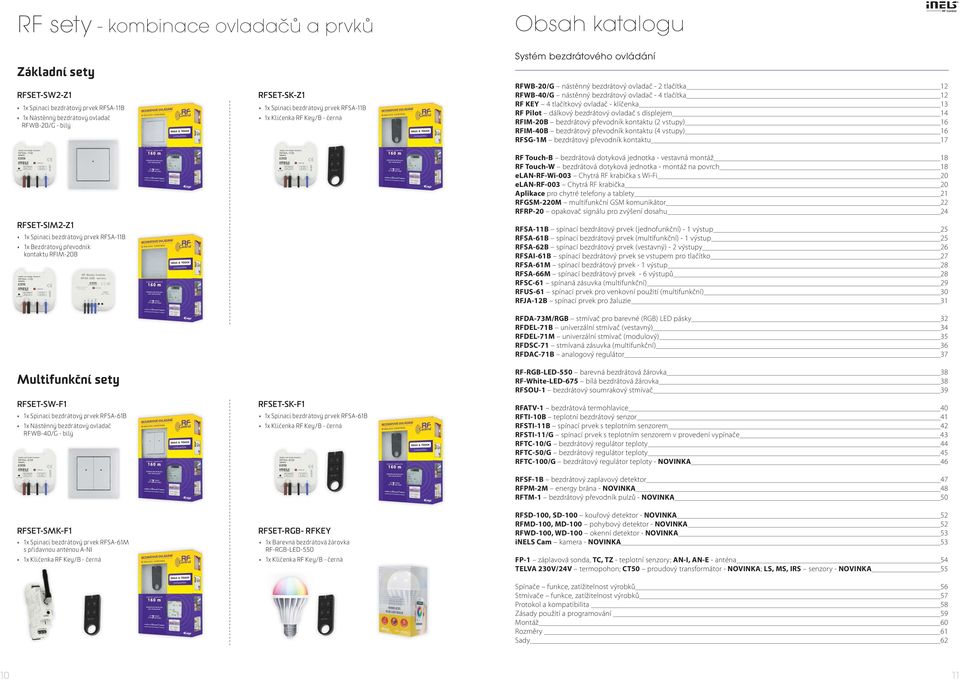

6 sety - kombinace ovladačů a prvků Obsah katalogu Základní sety SET-SW-Z1 1 Spínací bezdrátový prvek SA-11B 1 ástěnný bezdrátový ovladač WB-0/G - bílý SET-SIM-Z1 1 Spínací bezdrátový prvek SA-11B 1 Bezdrátový převodník kontaktu IM-0B Multifunkční sety SET-SW-F1 1 Spínací bezdrátový prvek SA-61B 1 ástěnný bezdrátový ovladač WB-40/G - bílý SET-SMK-F1 1 Spínací bezdrátový prvek SA-61M s přídavnou anténou A-I 1 Klíčenka Key/B - černá SET-SK-Z1 1 Spínací bezdrátový prvek SA-11B 1 Klíčenka Key/B - černá SET-SK-F1 1 Spínací bezdrátový prvek SA-61B 1 Klíčenka Key/B - černá SET-RGB- KEY 1 Barevná bezdrátová žárovka -RGB-ED Klíčenka Key/B - černá Systém bezdrátového ovládání WB-0/G nástěnný bezdrátový ovladač - tlačítka 1 WB-40/G nástěnný bezdrátový ovladač - 4 tlačítka 1 KEY 4 tlačítkový ovladač - klíčenka 13 Pilot dálkový bezdrátový ovladač s displejem 14 IM-0B bezdrátový převodník kontaktu ( vstupy) 16 IM-40B bezdrátový převodník kontaktu (4 vstupy) 16 SG-1M bezdrátový převodník kontaktu 17 Touch-B bezdrátová dotyková jednotka - vestavná montáž 18 Touch-W bezdrátová dotyková jednotka - montáž na povrch 18 ea--wi-003 Chytrá krabička s Wi-Fi 0 ea--003 Chytrá krabička 0 Aplikace pro chytré telefony a tablety 1 GSM-0M multifunkční GSM komunikátor RP-0 opakovač signálu pro zvýšení dosahu 4 SA-11B spínací bezdrátový prvek (jednofunkční) - 1 výstup 5 SA-61B spínací bezdrátový prvek (multifunkční) - 1 výstup 5 SA-6B spínací bezdrátový prvek (vestavný) - výstupy 6 SAI-61B spínací bezdrátový prvek se vstupem pro tlačítko 7 SA-61M spínací bezdrátový prvek - 1 výstup 8 SA-66M spínací bezdrátový prvek - 6 výstupů 8 SC-61 spínaná zásuvka (multifunkční) 9 US-61 spínací prvek pro venkovní použití (multifunkční) 30 JA-1B spínací prvek pro žaluzie 31 DA-73M/RGB stmívač pro barevné (RGB) ED pásky 3 DE-71B univerzální stmívač (vestavný) 34 DE-71M univerzální stmívač (modulový) 35 DSC-71 stmívaná zásuvka (multifunkční) 36 DAC-71B analogový regulátor 37 -RGB-ED-550 barevná bezdrátová žárovka 38 -White-ED-675 bílá bezdrátová žárovka 38 SOU-1 bezdrátový soumrakový stmívač 39 ATV-1 bezdrátová termohlavice 40 TI-10B teplotní bezdrátový senzor 41 STI-11B spínací prvek s teplotním senzorem 4 STI-11/G spínací prvek s teplotním senzorem v provedení vypínače 43 TC-10/G bezdrátový regulátor teploty 44 TC-50/G bezdrátový regulátor teploty 45 TC-100/G bezdrátový regulátor teploty - OVIKA 46 SF-1B bezdrátový zaplavový detektor 47 PM-M energy brána - OVIKA 48 TM-1 bezdrátový převodník pulzů - OVIKA 50 SD-100, SD-100 kouřový detektor - OVIKA 5 MD-100, MD-100 pohybový detektor - OVIKA 5 WD-100, WD-100 okenní detektor - OVIKA 53 ies Cam kamera - OVIKA 53 FP-1 záplavová sonda, TC, TZ - teplotní senzory; A-I, A-E - anténa 54 TEVA 30V/4V termopohon; CT50 proudový transformátor - OVIKA; S, MS, IRS senzory - OVIKA 55 Spínače funkce, zatížitelnost výrobků 56 Stmívače funkce, zatížitelnost výrobků 57 Protokol a kompatibilita 58 Zásady použití a programování 59 Montáž 60 Rozměry 61 Sady

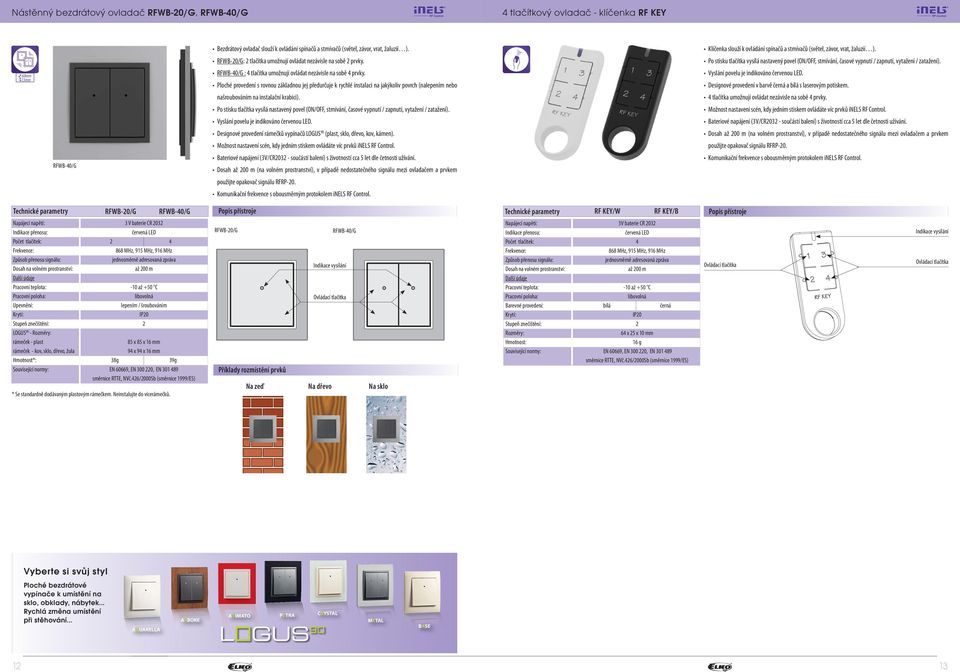

7 ástěnný bezdrátový ovladač WB-0/G, WB-40/G 4 tlačítkový ovladač - klíčenka KEY 60mm 13mm Bezdrátový ovladač slouží k ovládání spínačů a stmívačů (světel, závor, vrat, žaluzií ). WB-0/G: tlačítka umožnují ovládat nezávisle na sobě prvky. WB-40/G : 4 tlačítka umožnují ovládat nezávisle na sobě 4 prvky. Ploché provedení s rovnou základnou jej předurčuje k rychlé instalaci na jakýkoliv povrch (nalepením nebo našroubováním na instalační krabici). Po stisku tlačítka vysílá nastavený povel (O/OFF, stmívání, časové vypnutí / zapnutí, vytažení / zatažení). Vyslání povelu je indikováno červenou ED. Designové provedení rámečků vypínačů OGUS 90 (plast, sklo, dřevo, kov, kámen). Možnost nastavení scén, kdy jedním stiskem ovládáte víc prvků ies Control. Klíčenka slouží k ovládání spínačů a stmívačů (světel, závor, vrat, žaluzií ). Po stisku tlačítka vysílá nastavený povel (O/OFF, stmívání, časové vypnutí / zapnutí, vytažení / zatažení). Vyslání povelu je indikováno červenou ED. Designové provedení v barvě černá a bílá s laserovým potiskem. 4 tlačítka umožnují ovládat nezávisle na sobě 4 prvky. Možnost nastavení scén, kdy jedním stiskem ovládáte víc prvků ies Control. Bateriové napájení (3V/CR03 - součástí balení) s životností cca 5 let dle četnosti užívání. Dosah až 00 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signálu RP-0. WB-40/G Bateriové napájení (3V/CR03 - součástí balení) s životností cca 5 let dle četnosti užívání. Dosah až 00 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signálu RP-0. WB-0/G WB-40/G KEY/W KEY/B Indikace přenosu: Počet tlačítek: Frekvence: Způsob přenosu signálu: OGUS 90 - Rozměry: rámeček - plast rámeček - kov, sklo, dřevo, žula Hmotnost*: 3 V baterie CR 03 červená ED 4 jednosměrně adresovaná zpráva až 00 m -10 až +50 C lepením / šroubováním IP mm mm 38g 39g E 60669, E 300 0, E směrnice RTTE, Vč.46/000Sb (směrnice 1999/ES) * Se standardně dodávaným plastovým rámečkem. einstalujte do vícerámečků. WB-0/G WB-40/G Indikace vysílání Ovládací tlačítka Příklady rozmístění prvků a zeď a dřevo a sklo Indikace přenosu: Počet tlačítek: Frekvence: Způsob přenosu signálu: Barevné provedení: Rozměry: 3V baterie CR 03 červená ED 4 jednosměrně adresovaná zpráva až 00 m -10 až +50 C bílá černá IP mm 16 g E 60669, E 300 0, E směrnice RTTE, Vč.46/000Sb (směrnice 1999/ES) Ovládací tlačítka Indikace vysílání Ovládací tlačítka Vyberte si svůj styl Ploché bezdrátové vypínače k umístění na sklo, obklady, nábytek... Rychlá změna umístění při stěhování... AQUAREA ARBORE AIMATO PETRA CRYSTA META BASE 1 13

8 Dálkový bezdrátový ovladač s displejem Pilot Dálkový bezdrátový ovladač s displejem Pilot Pro maimální využití funkcí systému Control doporučujeme kombinaci dálkového ovladače Pilot s bezdrátovou dotykovou jednotkou Touch. sun :54 Rooms Scenes Favourite Displej Typ: Rozlišení: Poměr stran: Viditelná plocha: Podsvícení: Úhlopříčka: : apájení apájení: Životnost baterií: Frekvence: Skladovací teplota: Barevné provedení: Rozměry: EXIT SEECT Pilot/W Pilot/A barevný OED bodů 1:1 6 6 mm aktivně svítící tet 1.5 směrové tlačítko, ovládací tlačítka baterie 1.5V AAA / R03 cca 3roky, dle četnosti užívání a typu baterií bílá až 00 m C C antracit IP mm 61 g E Dálkový ovladač Pilot je centrálním ovladačem pro spínání elektrospotřebičů a zařízení, stmívání světel, ovládání žaluzií Po stisku tlačítka vysílá nastavený povel (O/OFF, stmívání, časové vypnutí / zapnutí, vytažení / zatažení). Možnost nastavení scén, kdy jedním stiskem ovládáte až 10 prvků najednou. Režim Oblíbené umožnuje přednastavit nejpoužívanější zařízení na výchozí obrazovku. Možnost seskupování stmívače (DA-73M/RGB), kdy pod jeden ovládací panel můžete umístit až 10 prvků = ovládat víc než 100 m barevného ED pásku. Designové provedení v barvě bílá a antracit s barevným OED displejem. Zobrazení teploty prostoru, stavu baterie, data a času přímo na displeji. Obousměrná komunikace, vysílá a přijímá povely a zobrazuje status prvků. Díky funkci měření signálu mezi ovladačem a prvkem jej lze využít pro účely testování dosahu a kvality signálu. ze kombinovat až s 40 prvky ies Control (instalaci můžete postupně rozšiřovat od 1 prvku). Bateriové napájení (1.5V AAA - součástí balení) s životností cca 3 roky dle četnosti užívání a typu baterií. Dosah až 00 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signálu RP-0. Displej Směrové tlačítko (joystick) ne :54 ODEJIT Mistnosti Sceny Oblibene ZVOIT Ovládací tlačítko Ovládací tlačítko ne :54 ODEJIT Mistnosti Sceny Oblibene Pilot ZVOIT ne :54 ampa Kuchyn Pokoj oznice Pokoj Detsky pokoj Obyvyci pokoj Teplota: 3C MEU ne :54 Zapnout Tlacitko Impuls Zpozdene ZAP Zpozdene VYP astaveni ZPET PROVEST ne :54 ahoru Dolu atocit nahoru atocit dolu astaveni ZPET PROVEST sun :54 Rooms Scenes Favourite EXIT SEECT ne :54 Zapnout Vypnout Jas: 0% Bila RGB ZPET ne :54 Zapnout Vypnout Jas: 0% ZPET PROVEST ne :54 Zapnout Vypnout Jas: 0% Pomalu ZAP Pomalu VYP astaveni ZPET PROVEST PROVEST SA-61B Otevření garážových vrat DOSAH až 400 m RP-0 Slouží pro zvýšení signálu JA-1B Oboustranná komunikace KEY sun :54 EXIT Rooms Scenes Favourite DE-71B SA-66M DE-71B JA-1B SA-61B DAC-71B Povel k provedení funkce Zpětná informace o vykonání funkce SEECT Skupinové ovládání zařízení jedním povelem (režim SCÉA ) 3 M 6 kanálový spínač Ztlumení světla na 0% Zatažení žaluzií Vypnutí ventilace Vypnutí topení Zásuvka 1 Zásuvka Zásuvka 3 Zásuvka 4 Zásuvka 5 Zásuvka 6 Popis displeje SCÉY SPÍÁÍ Datum Volby rychlého ovládání Informativní zobrazení aktuální teploty Barevný OED displej ne :54 Oblibene 1 Oblibene Oblibene 3 Oblibene 4 Oblibene 5 Oblibene 6 Oblibene 7 TEPOTA: 3C MEU Čas Indikace baterie Vstup do menu slouží pro skupinové ovládání více prvků jedním dotykem možnost vytvoření scény, kdy se po aktivaci například zatáhnou žaluzie a světlo se přizpůsobí na Vámi zvolený jas ŽAUZIE ovládání žaluzií, markýz, rolet, garážových vrat, apod. ovládání žaluzií jednotlivě nebo hromadně napájení žaluziových prvků je na 30 V i na 4 V DC (meziokenní žaluzie) OBÍBEÉ slouží pro přiřazení nejčastěji používaných zařízení po aktivaci displeje se zobrazí automaticky menu Oblíbené, které Vám umožní rychlý přístup k ovládání zařízení funkce slouží ke spínání osvětlení, zásuvek, elektro spotřebičů a zařízení přehledné ovládání díky možnosti vlastního pojmenování volba funkcí spínacího prvku: sepnout/vypnout, impulzní relé, tlačítko, zpožděný rozběh/návrat (čas nastavení zpoždění s až 60 min) STMÍVÁÍ regulace intenzity světla (žárovky, ED pásky, halogenová svítidla s elektrickým nebo vinutým transformátorem, zářivky se stmívatelným předřadníkem 1-10 V) možnost vlastního pojmenování jednotlivých stmívaných okruhů (např.: světla, obývák ) imitace východu / západu slunce - světlo pozvolna nabíhá nebo dobíhá po Vámi nastavený čas v rozmezí s až 30 min 14 15

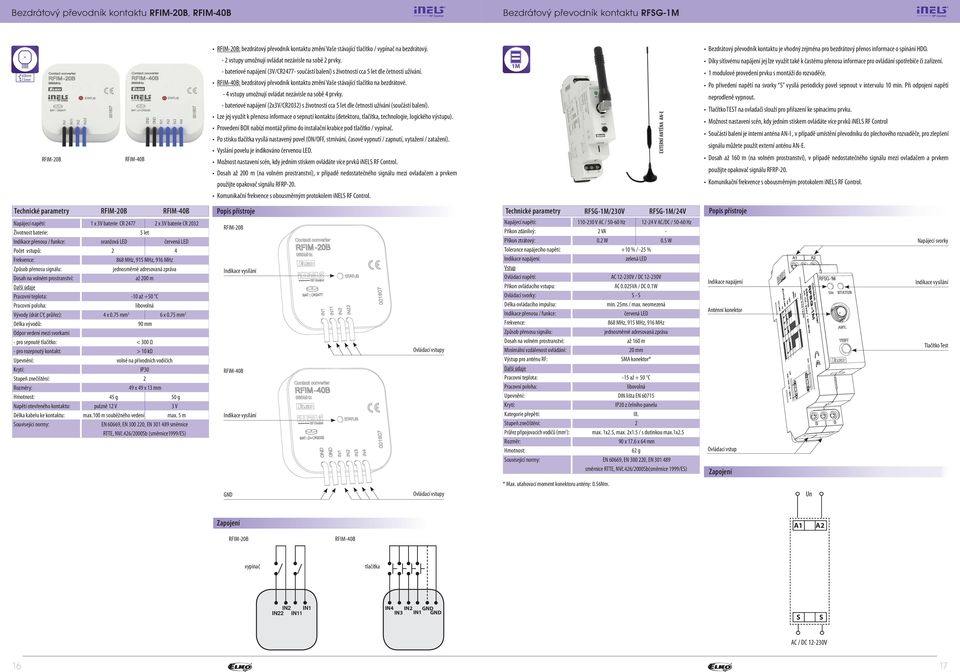

9 Bezdrátový převodník kontaktu IM-0B, IM-40B Bezdrátový převodník kontaktu SG-1M 60mm 13mm IM-0B IM-40B IM-0B: bezdrátový převodník kontaktu změní Vaše stávající tlačítko / vypínač na bezdrátový. - vstupy umožnují ovládat nezávisle na sobě prvky. - bateriové napájení (3V/CR477- součástí balení) s životností cca 5 let dle četnosti užívání. IM-40B: bezdrátový převodník kontaktu změní Vaše stávající tlačítko na bezdrátové. - 4 vstupy umožnují ovládat nezávisle na sobě 4 prvky. - bateriové napájení (3V/CR03) s životností cca 5 let dle četnosti užívání (součástí balení). ze jej využít k přenosu informace o sepnutí kontaktu (detektoru, tlačítka, technologie, logického výstupu). Provedení BOX nabízí montáž přímo do instalační krabice pod tlačítko / vypínač. Po stisku tlačítka vysílá nastavený povel (O/OFF, stmívání, časové vypnutí / zapnutí, vytažení / zatažení). Vyslání povelu je indikováno červenou ED. Možnost nastavení scén, kdy jedním stiskem ovládáte více prvků ies Control. Dosah až 00 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signálu RP-0. 1M EXTERÍ ATÉA A-E Bezdrátový převodník kontaktu je vhodný zejména pro bezdrátový přenos informace o spínání HDO. Díky síťovému napájení jej lze využít také k častému přenosu informace pro ovládání spotřebiče či zařízení. 1 modulové provedení prvku s montáží do rozvaděče. Po přivedení napětí na svorky S vysílá periodicky povel sepnout v intervalu 10 min. Při odpojení napětí neprodleně vypnout. Tlačítko TEST na ovladači slouží pro přiřazení ke spínacímu prvku. Možnost nastavení scén, kdy jedním stiskem ovládáte více prvků ies Control Součástí balení je interní anténa A-I, v případě umístění převodníku do plechového rozvaděče, pro zlepšení signálu můžete použít eterní anténu A-E. Dosah až 160 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signálu RP-0. Životnost baterie: Indikace přenosu / funkce: Počet vstupů: Frekvence: Způsob přenosu signálu: Vývody (drát CY, průřez): Délka vývodů: Odpor vedení mezi svorkami - pro sepnuté tlačítko: - pro rozepnutý kontakt: Rozměry: apětí otevřeného kontaktu: Délka kabelu ke kontaktu: IM-0B IM-40B 1 3V baterie CR 477 3V baterie CR 03 5 let oranžová ED červená ED 4 jednosměrně adresovaná zpráva až 00 m -10 až +50 C mm mm 90 mm < 300 Ω > 10 kω volné na přívodních vodičích IP mm 45 g 50 g pulzně 1 V 3 V ma.100 m souběžného vedení ma. 5 m E 60669, E 300 0, E směrnice RTTE, Vč.46/000Sb (směrnice1999/es) IM-0B Indikace vysílání IM-40B Indikace vysílání Ovládací vstupy Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Indikace napájení: Vstup Ovládací napětí: Příkon ovládacího vstupu: Ovládací svorky: Délka ovládacího impulsu: Indikace přenosu / funkce: Frekvence: Způsob přenosu signálu: Minimální vzdálenost ovládání: pro anténu : Průřez připojovacích vodičů (mm ): SG-1M/30V SG-1M/4V V AC / Hz 1-4 V AC/DC / Hz VA - 0. W 0.5 W +10 % / -5 % zelená ED AC 1-30V / DC 1-30V AC 0.05VA / DC 0.1W S - S min. 5ms / ma. neomezená červená ED jednosměrně adresovaná zpráva až 160 m 0 mm SMA konektor* -15 až + 50 C DI lišta E IP0 z čelního panelu III. ma. 1.5, ma. 1.5 / s dutinkou ma mm 6 g E 60669, E 300 0, E směrnice RTTE, Vč.46/000Sb(směrnice 1999/ES) Indikace napájení Anténní konektor Ovládací vstup apájecí svorky Indikace vysílání Tlačítko Test GD Ovládací vstupy * Ma. utahovací moment konektoru antény: 0.56m. Un A1 A IM-0B IM-40B vypínač tlačítka I I1 I I11 I4 I3 I I1 GD GD S S AC / DC 1-30V 16 17

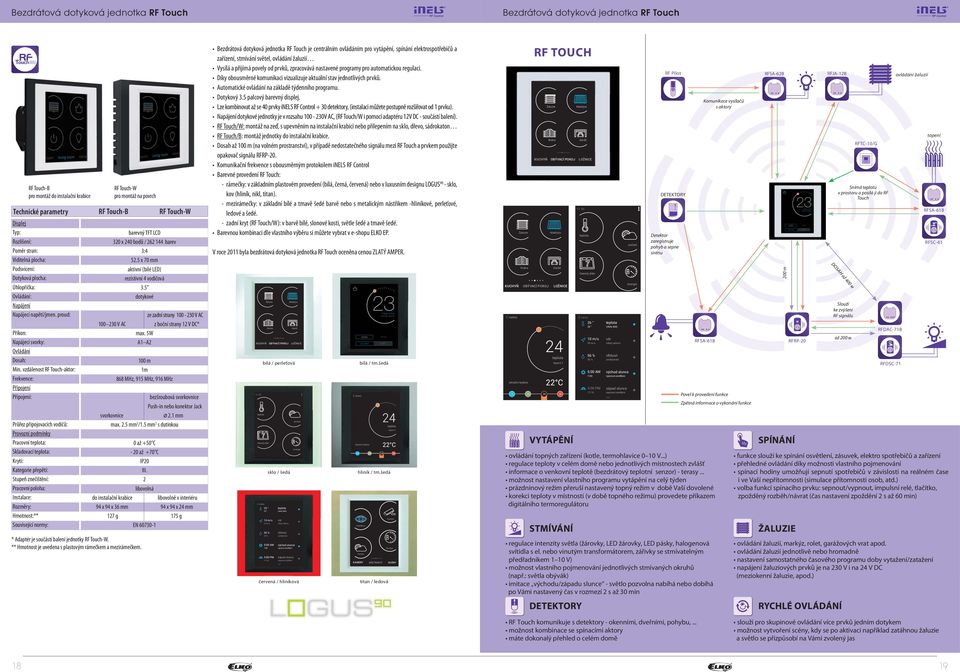

10 Bezdrátová dotyková jednotka Touch Bezdrátová dotyková jednotka Touch Touch-B pro montáž do instalační krabice Displej Typ: Rozlišení: Poměr stran: Viditelná plocha: Podsvícení: Dotyková plocha: Úhlopříčka: : apájení apájecí napětí/jmen. proud: Příkon: apájecí svorky: Dosah: Min. vzdálenost Touch-aktor: Frekvence: Připojení Připojení: Průřez připojovacích vodičů: Provozní podmínky Skladovací teplota: Instalace: Rozměry: ** Touch-W pro montáž na povrch Touch-B * Adaptér je součástí balení jednotky Touch-W. ** Hmotnost je uvedena s plastovým rámečkem a mezirámečkem. Touch-W barevný TFT CD bodů / barev 3: mm aktivní (bílé ED) rezistivní 4 vodičová 3.5 dotykové ze zadní strany V AC V AC z boční strany 1 V DC* ma. 5W A1 A 100 m 1m bezšroubová svorkovnice Push-in nebo konektor Jack svorkovnice.1 mm ma..5 mm /1.5 mm s dutinkou 0 až +50 C - 0 až +70 C IP0 III. do instalační krabice libovolně v interiéru mm mm 17 g 175 g E Bezdrátová dotyková jednotka Touch je centrálním ovládáním pro vytápění, spínání elektrospotřebičů a zařízení, stmívání světel, ovládání žaluzií Vysílá a přijímá povely od prvků, zpracovává nastavené programy pro automatickou regulaci. Díky obousměrné komunikaci vizualizuje aktuální stav jednotlivých prvků. Automatické ovládání na základě týdenního programu. Dotykový 3.5 palcový barevný displej. ze kombinovat až se 40 prvky ies Control + 30 detektory, (instalaci můžete postupně rozšiřovat od 1 prvku). apájení dotykové jednotky je v rozsahu V AC, ( Touch/W i pomocí adaptéru 1V DC - součástí balení). Touch/W: montáž na zeď, s upevněním na instalační krabici nebo přilepením na sklo, dřevo, sádrokaton Touch/B: montáž jednotky do instalační krabice. Dosah až 100 m (na volném prostranství), v případě nedostatečného signálu mezi Touch a prvkem použijte opakovač signálu RP-0. Komunikační frekvence s obousměrným protokolem ies Control Barevné provedení Touch: - rámečky: v základním plastovém provedení (bílá, černá, červená) nebo v luusním designu OGUS 90 - sklo, kov (hliník, nikl, titan). - mezirámečky: v základní bílé a tmavě šedé barvě nebo s metalickým nástřikem -hliníkové, perleťové, ledové a šedé. - zadní kryt ( Touch/W): v barvě bílé, slonové kosti, světle šedé a tmavě šedé. Barevnou kombinaci dle vlastního výběru si můžete vybrat v e-shopu EKO EP. V roce 011 byla bezdrátová dotyková jednotka Touch oceněna cenou ZATÝ AMPER. KUCHYŇ 11: 50 teplota m/s 5 m/s 56 % 35 % 5:00 AM 7:00 Žaluzie 4:00 PM 17:10 Brána OBÝVACÍ POKOJ Markýza Garáž bílá / perleťová časový plán menu sklo / šedá teplota rolety dolů vítr rolety nahoru vlhkost zavlažování východ slunce vypnout osvětlení západ slunce zapnout osvětlení OŽICE počasí energie červená / hliníková teploty bílá / tm.šedá aktuální teplota 4 C hliník / tm.šedá Detektory Počasí KAMERY MÍSTOSTI titan / ledová teplota topení 1 Kamery Energie SCÉY KUCHYŇ teploty Žaluzie Brána aktuální teplota TOUCH KUCHYŇ OBÝVACÍ POKOJ Žaluzie Brána Markýza Garáž OŽICE 4 teplota topení 1 C OBÝVACÍ POKOJ VYTÁPĚÍ STMÍVÁÍ Markýza 11: m/s 5 m/s 56 % 35 % 5:00 AM 7:00 4:00 PM 17:10 Pilot SA-61B ovládání topných zařízení (kotle, termohlavice 0 10 V...) regulace teploty v celém domě nebo jednotlivých místnostech zvlášť informace o venkovní teplotě (bezdrátový teplotní senzor) - terasy... možnost nastavení vlastního programu vytápění na celý týden prázdninový režim přeruší nastavený topný režim v době Vaší dovolené korekci teploty v místnosti (v době topného režimu) provedete příkazem digitálního termoregulátoru regulace intenzity světla (žárovky, ED žárovky, ED pásky, halogenová svítidla s el. nebo vinutým transformátorem, zářivky se stmívatelným předřadníkem 1 10 V) možnost vlastního pojmenování jednotlivých stmívaných okruhů (např.: světla obývák) imitace východu/západu slunce - světlo pozvolna nabíhá nebo dobíhá po Vámi nastavený čas v rozmezí s až 30 min DETEKTORY Garáž OŽICE teplota časový plán menu teplota rolety dolů vítr rolety nahoru vlhkost zavlažování východ slunce vypnout osvětlení západ slunce zapnout osvětlení počasí energie DETEKTORY Detektor zaregistruje pohyb a sepne sirénu Komunikace vysílačů s aktory Povel k provedení funkce Zpětná informace o vykonání funkce SA-6B 00 m SPÍÁÍ RP-0 JA-1B TC-10/G DAC-71B DSC-71 SA-61B SC-61 funkce slouží ke spínání osvětlení, zásuvek, elektro spotřebičů a zařízení přehledné ovládání díky možnosti vlastního pojmenování spínací hodiny umožňují sepnutí spotřebičů v závislosti na reálném čase i ve Vaší nepřítomnosti (simulace přítomnosti osob, atd.) volba funkcí spínacího prvku: sepnout/vypnout, impulsní relé, tlačítko, zpožděný rozběh/návrat (čas nastavení zpoždění s až 60 min) ŽAUZIE ovládání žaluzií, markýz, rolet, garážových vrat apod. ovládání žaluzií jednotlivě nebo hromadně nastavení samostatného časového programu doby vytažení/zatažení napájení žaluziových prvků je na 30 V i na 4 V DC (meziokenní žaluzie, apod.) RYCHÉ OVÁDÁÍ Snímá teplotu v prostoru a posílá ji do Touch DOSAH až 400 м Slouží ke zvýšení signálu až 00 м ovládání žaluzií topení Touch komunikuje s detektory - okenními, dveřními, pohybu,... možnost kombinace se spínacími aktory máte dokonalý přehled o celém domě slouží pro skupinové ovládání více prvků jedním dotykem možnost vytvoření scény, kdy se po aktivaci například zatáhnou žaluzie a světlo se přizpůsobí na Vámi zvolený jas 18 19

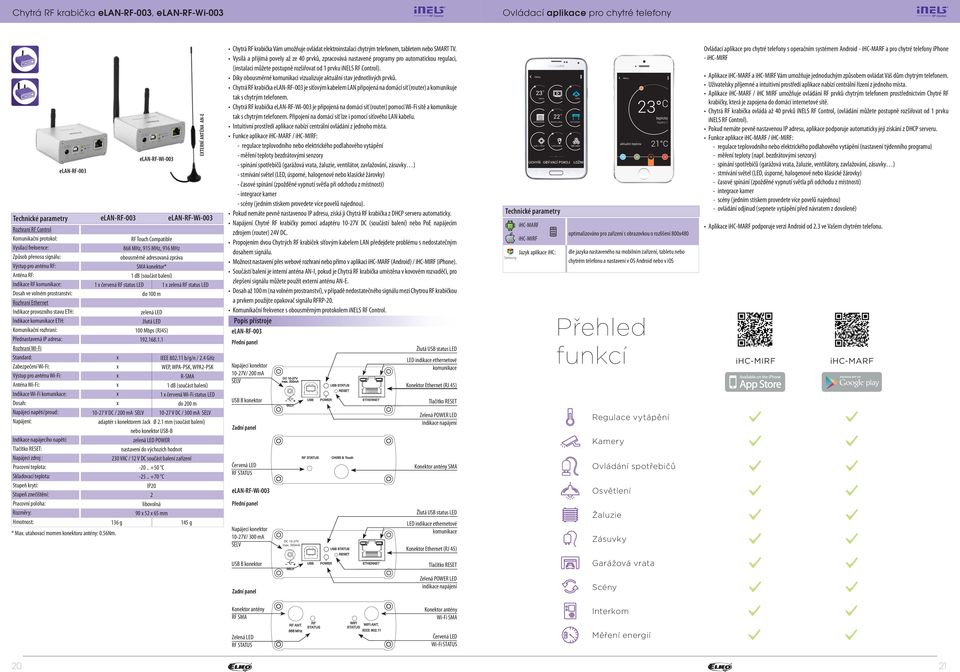

11 Chytrá krabička ea--003, ea--wi-003 Ovládací aplikace pro chytré telefony ea--003 Rozhraní Control Komunikační protokol: Vysílací frekvence: Způsob přenosu signálu: pro anténu : Anténa : Indikace komunikace: Dosah ve volném prostranství: Rozhraní Ethernet Indikace provozního stavu ETH: Indikace komunikace ETH: Komunikační rozhraní: Přednastavená IP adresa: Rozhraní Wi-Fi Standard: Zabezpečení Wi-Fi: pro anténu Wi-Fi: Anténa Wi-Fi: Indikace Wi-Fi komunikace: Dosah: apájecí napětí/proud: apájení: Indikace napájecího napětí: Tlačítko RESET: apájecí zdroj : Skladovací teplota: Stupeň krytí: Rozměry: * Ma. utahovací momen konektoru antény: 0.56m. ea--003 ea--wi EXTERÍ ATÉA A-E ea--wi-003 Touch Compatible obousměrně adresovaná zpráva SMA konektor* 1 db (součást balení) 1 červená status ED 1 zelená status ED do 100 m zelená ED žlutá ED 100 Mbps (RJ45) IEEE b/g/n /.4 GHz WEP, WPA-PSK, WPA-PSK R-SMA 1 db (součást balení) 1 červená Wi-Fi status ED do 00 m 10-7 V DC / 00 ma SEV 10-7 V DC / 300 ma SEV adaptér s konektorem Jack Ø.1 mm (součást balení) nebo konektor USB-B zelená ED POWER nastavení do výchozích hodnot 30 VAC / 1 V DC součást balení zařízení C C IP mm 136 g 145 g Chytrá krabička Vám umožňuje ovládat elektroinstalaci chytrým telefonem, tabletem nebo SMART TV. Vysílá a přijímá povely až ze 40 prvků, zpracovává nastavené programy pro automatickou regulaci, (instalaci můžete postupně rozšiřovat od 1 prvku ies Control). Díky obousměrné komunikaci vizualizuje aktuální stav jednotlivých prvků. Chytrá krabička ea--003 je síťovým kabelem A připojená na domácí síť (router) a komunikuje tak s chytrým telefonem. Chytrá krabička ea--wi-003 je připojená na domácí síť (router) pomocí Wi-Fi sítě a komunikuje tak s chytrým telefonem. Připojení na domácí síť lze i pomocí síťového A kabelu. Intuitivní prostředí aplikace nabízí centrální ovládání z jednoho místa. Funkce aplikace ihc-ma / ihc-mi: - regulace teplovodního nebo elektrického podlahového vytápění - měření teploty bezdrátovými senzory - spínání spotřebičů (garážová vrata, žaluzie, ventilátor, zavlažování, zásuvky ) - stmívání světel (ED, úsporné, halogenové nebo klasické žárovky) - časové spínání (zpožděné vypnutí světla při odchodu z místnosti) - integrace kamer - scény (jedním stiskem provedete více povelů najednou). Pokud nemáte pevně nastavenou IP adresu, získá ji Chytrá krabička z DHCP serveru automaticky. apájení Chytré krabičky pomocí adaptéru 10-7V DC (součástí balení) nebo PoE napájecím zdrojem (router) 4V DC. Propojením dvou Chytrých krabiček síťovým kabelem A předejdete problému s nedostatečným dosahem signálu. Možnost nastavení přes webové rozhraní nebo přímo v aplikaci ihc-ma (Android) / ihc-mi (iphone). Součástí balení je interní anténa A-I, pokud je Chytrá krabička umístěna v kovovém rozvaděči, pro zlepšení signálu můžete použít eterní anténu A-E. Dosah až 100 m (na volném prostranství), v případě nedostatečného signálu mezi Chytrou krabičkou a prvkem použijte opakovač signálu RP-0. ea--003 Přední panel apájecí konektor 10-7V/ 00 ma SEV USB B konektor Zadní panel Červená ED STATUS ea--wi-003 Přední panel apájecí konektor 10-7V/ 300 ma SEV DC 10-7V ma. 300mA Žlutá USB status ED ED indikace ethernetové komunikace Konektor Ethernet (RJ 45) Tlačítko RESET Zelená POWER ED indikace napájení Konektor antény SMA Žlutá USB status ED ED indikace ethernetové komunikace Konektor Ethernet (RJ 45) Samsung 3 C C ihc-ma ihc-mi Menu teplota pravá žaluzie Jazyk aplikace ihc: TV obývací pokoj světlo levá žaluzie audio / video světlo balkón RGB světlo UCHYŇ OBÝVACÍ POKOJ OŽI 3 C 1 C optimalizováno pro zařízení s obrazovkou o rozlišení dle jazyka nastaveného na mobilním zařízení, tabletu nebo chytrém telefonu a nastavení v OS Android nebo v ios Přehled funkcí Regulace vytápění Kamery Osvětlení Žaluzie Menu Zásuvky aktuální teplota teplota topení 1 spotřebičů Ovládací aplikace pro chytré telefony s operačním systémem Android - ihc-ma a pro chytré telefony iphone - ihc-mi Aplikace ihc-ma a ihc-mi Vám umožňuje jednoduchým způsobem ovládat Váš dům chytrým telefonem. Uživatelsky příjemné a intuitivní prostředí aplikace nabízí centrální řízení z jednoho místa. Aplikace ihc-ma / ihc MI umožňuje ovládání prvků chytrým telefonem prostřednictvím Chytré krabičky, která je zapojena do domácí internetové sítě. Chytrá krabička ovládá až 40 prvků ies Control, (ovládání můžete postupně rozšiřovat od 1 prvku ies Control). Pokud nemáte pevně nastavenou IP adresu, aplikace podporuje automaticky její získání z DHCP serveru. Funkce aplikace ihc-ma / ihc-mi: - regulace teplovodního nebo elektrického podlahového vytápění (nastavení týdenního programu) - měření teploty (např. bezdrátovými senzory) - spínání spotřebičů (garážová vrata, žaluzie, ventilátory, zavlažování, zásuvky ) - stmívání světel (ED, úsporné, halogenové nebo klasické žárovky) - časové spínání (zpožděné vypnutí světla při odchodu z místnosti) - integrace kamer - scény (jedním stiskem provedete více povelů najednou) - ovládání odjinud (sepnete vytápění před návratem z dovolené) Aplikace ihc-ma podporuje verzi Android od.3 ve Vašem chytrém telefonu. ihc-mi ihc-ma USB B konektor Zadní panel Tlačítko RESET Zelená POWER ED indikace napájení Garážová vrata Scény Konektor antény SMA Zelená ED STATUS Konektor antény Wi-Fi SMA Červená ED Wi-Fi STATUS Interkom Měření energií 0 1

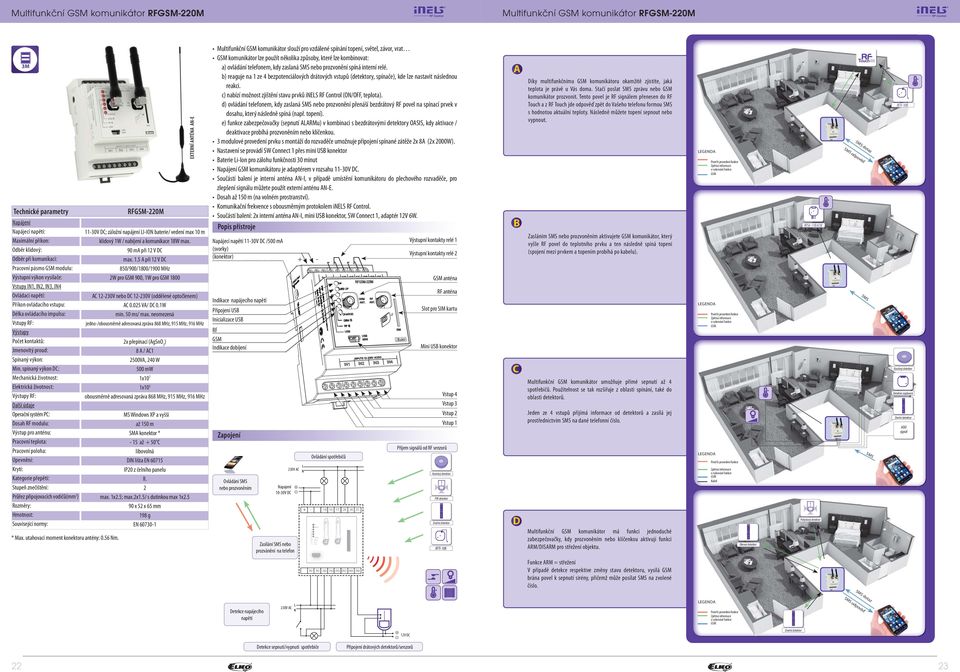

12 Multifunkční GSM komunikátor GSM-0M Multifunkční GSM komunikátor GSM-0M 3M apájení Maimální příkon: Odběr klidový: Odběr při komunikaci: Pracovní pásmo GSM modulu: ní výkon vysílače: Vstupy I1, I, I3, I4 Ovládací napětí: Příkon ovládacího vstupu: Délka ovládacího impulsu: Vstupy : y Počet kontaktů: Jmenovitý proud: Spínaný výkon: Min. spínaný výkon DC: Mechanická životnost: Elektrická životnost: y : Operační systém PC: Dosah modulu: pro anténu: Průřez připojovacích vodičů(mm ) Rozměry: * Ma. utahovací moment konektoru antény: 0.56 m. GSM-0M 11-30V DC; záložní napájení I-IO baterie/ vedení ma 10 m klidový 1W / nabíjení a komunikace 18W ma. 90 ma při 1 V DC ma. 1.5 A při 1 V DC 850/900/1800/1900 MHz W pro GSM 900, 1W pro GSM 1800 AC 1-30V nebo DC 1-30V (oddělené optočlenem) AC 0.05 VA/ DC 0.1W min. 50 ms/ ma. neomezená jedno-/obousměrně adresovaná zpráva přepínací (AgSnO ) 8 A / AC1 500VA, 40 W 500 mw obousměrně adresovaná zpráva MS Windows XP a vyšší až 150 m SMA konektor * - 15 až + 50 C DI lišta E IP0 z čelního panelu II. ma. 1.5; ma.1.5/ s dutinkou ma mm 198 g E EXTERÍ ATÉA A-E Multifunkční GSM komunikátor slouží pro vzdálené spínání topení, světel, závor, vrat GSM komunikátor lze použít několika způsoby, které lze kombinovat: a) ovládání telefonem, kdy zaslaná SMS nebo prozvonění spíná interní relé. b) reaguje na 1 ze 4 bezpotenciálových drátových vstupů (detektory, spínače), kde lze nastavit následnou reakci. c) nabízí možnost zjištění stavu prvků ies Control (O/OFF, teplota). d) ovládání telefonem, kdy zaslaná SMS nebo prozvonění přenáší bezdrátový povel na spínací prvek v dosahu, který následně spíná (např. topení). e) funkce zabezpečovačky (sepnutí AARMu) v kombinaci s bezdrátovými detektory OASIS, kdy aktivace / deaktivace probíhá prozvoněním nebo klíčenkou. 3 modulové provedení prvku s montáží do rozvaděče umožnuje připojení spínané zátěže 8A ( 000W). astavení se provádí SW Connect 1 přes mini USB konektor Baterie i-ion pro zálohu funkčnosti 30 minut apájení GSM komunikátoru je adaptérem v rozsahu 11-30V DC. Součástí balení je interní anténa A-I, v případě umístění komunikátoru do plechového rozvaděče, pro zlepšení signálu můžete použít eterní anténu A-E. Dosah až 150 m (na volném prostranství). Součástí balení: interní anténa A-I, mini USB konektor, SW Connect 1, adaptér 1V 6W. apájecí napětí 11-30V DC /500 ma (svorky) (konektor) Indikace napájecího napětí Připojení USB Inicializace USB GSM Indikace dobíjení SMS nebo prozvoněním 30V AC apajení V DC - Zasílání SMS nebo prozvánění na telefon + - spotřebičů ní kontakty relé 1 ní kontakty relé GSM anténa anténa Slot pro SIM kartu Mini USB konektor Příjem signálů od senzorů Vstup 4 Vstup 3 Vstup Vstup 1 Kouřový detektor PIR detektor Dveřní detektor TI-10B A B C D Díky multifunkčnímu GSM komunikátoru okamžitě zjistíte, jaká teplota je právě u Vás doma. Stačí poslat SMS zprávu nebo GSM komunikátor prozvonit. Tento povel je signálem přenesen do Touch a z Touch jde odpověď zpět do Vašeho telefonu formou SMS s hodnotou aktuální teploty. ásledně můžete topení sepnout nebo vypnout. Zasláním SMS nebo prozvoněním aktivujete GSM komunikátor, který vyšle povel do teplotního prvku a ten následně spíná topení (spojení mezi prvkem a topením probíhá po kabelu). Multifunkční GSM komunikátor umožňuje přímé sepnutí až 4 spotřebičů. Použitelnost se tak rozšiřuje z oblasti spínání, také do oblasti detektorů. Jeden ze 4 vstupů přijímá informace od detektorů a zasílá jej prostřednictvím SMS na dané telefonní číslo. Multifunkční GSM komunikátor má funkci jednoduché zabezpečovačky, kdy prozvoněním nebo klíčenkou aktivuji funkci ARM/DISARM pro střežení objektu. EGEDA Povel k provedení funkce Zpětná informace o vykonání funkce GSM EGEDA EGEDA Povel k provedení funkce Zpětná informace o vykonání funkce GSM Povel k provedení funkce Zpětná informace o vykonání funkce GSM Kabel Okenní detektor SA-11B/61B Pohybový detektor SMS dotaz SMS odpověď SMS SMS TI-10B Kouřový detektor Detektor zaplavení Dveřní detektor HDO signál I1 I1 I I I3 I3 I4 I4 Funkce ARM = střežení V případě detekce respektive změny stavu detektoru, vysílá GSM brána povel k sepnutí sirény, přičemž může posílat SMS na zvolené číslo. SMS dotaz SMS odpověď Detekce napájecího napětí 30V AC EGEDA Povel k provedení funkce Zpětná informace o vykonání funkce GSM + 1V DC - Dveřní detektor Detekce sepnutí/vypnutí spotřebiče Připojení drátových detektorů/senzorů 3

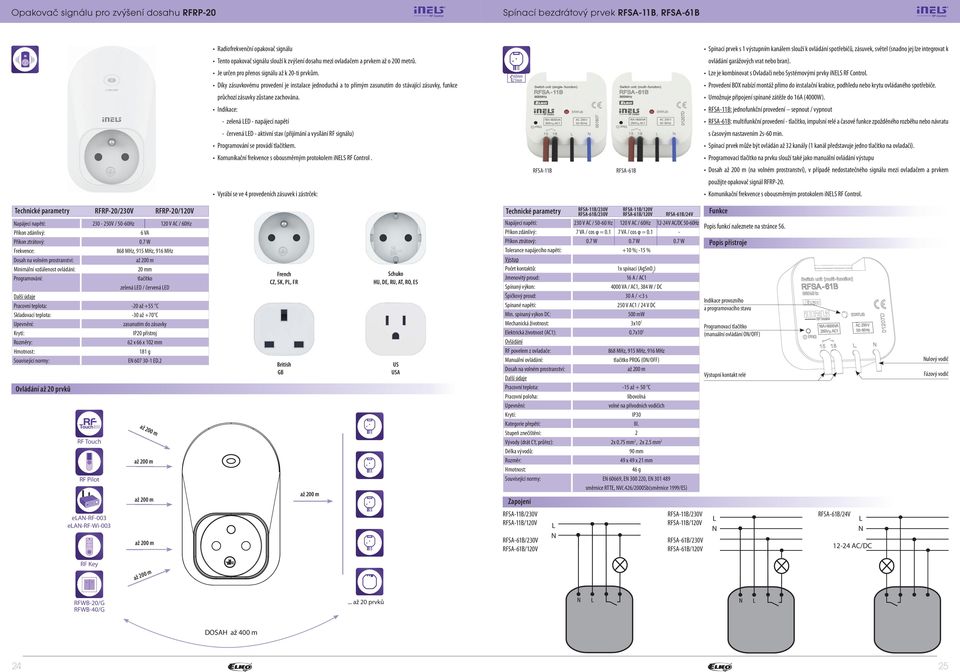

13 Opakovač signálu pro zvýšení dosahu RP-0 Spínací bezdrátový prvek SA-11B, SA-61B Radiofrekvenční opakovač signálu Spínací prvek s 1 výstupním kanálem slouží k ovládání spotřebičů, zásuvek, světel (snadno jej lze integrovat k Tento opakovač signálu slouží k zvýšení dosahu mezi ovladačem a prvkem až o 00 metrů. ovládání garážových vrat nebo bran). Je určen pro přenos signálu až k 0-ti prvkům. Díky zásuvkovému provedení je instalace jednoduchá a to přímým zasunutím do stávající zásuvky, funkce 60mm 1mm ze je kombinovat s Ovladači nebo Systémovými prvky ies Control. Provedení BOX nabízí montáž přímo do instalační krabice, podhledu nebo krytu ovládaného spotřebiče. průchozí zásuvky zůstane zachována. Umožnuje připojení spínané zátěže do 16A (4000W). Indikace: SA-11B: jednofunkční provedení sepnout / vypnout - zelená ED - napájecí napětí SA-61B: multifunkční provedení - tlačítko, impulsní relé a časové funkce zpožděného rozběhu nebo návratu - červená ED - aktivní stav (přijímání a vysílání signálu) s časovým nastavením s-60 min. Programování se provádí tlačítkem. Spínací prvek může být ovládán až 3 kanály (1 kanál představuje jedno tlačítko na ovladači). Komunikační frekvence s obousměrným protokolem ies Control. Programovací tlačítko na prvku slouží také jako manuální ovládání výstupu SA-11B SA-61B Dosah až 00 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signál RP-0. Vyrábí se ve 4 provedeních zásuvek i zástrček: Příkon zdánlivý: Příkon ztrátový: Frekvence: Minimální vzdálenost ovládání: Programování: Skladovací teplota: Rozměry: až 0 prvků Touch Pilot RP-0/30V až 00 m až 00 m až 00 m RP-0/10V 30-50V / 50-60Hz 10 V AC / 60Hz 6 VA 0.7 W až 00 m 0 mm tlačítko zelená ED / červená ED -0 až +55 C -30 až +70 C zasunutím do zásuvky IP0 přístroj mm 181 g E ED. French CZ, SK, P, FR British GB až 00 m Schuko HU, DE, RU, AT, RO, ES US USA Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Počet kontaktů: Jmenovitý proud: Spínaný výkon: Špičkový proud: Spínané napětí: Min. spínaný výkon DC: Mechanická životnost: Elektrická životnost (AC1): povelem z ovladače: Manuální ovládání: Vývody (drát CY, průřez): Délka vývodů: SA-11B/30V SA-61B/30V SA-11B/10V SA-61B/10V SA-61B/4V 30 V AC / Hz 10 V AC / 60Hz 1-4 V AC/DC 50-60Hz 7 VA / cos φ = VA / cos φ = W 0.7 W 0.7 W +10 %; -15 % 1 spínací (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw tlačítko PROG (O/OFF) až 00 m -15 až + 50 C volné na přívodních vodičích IP30 III mm,.5 mm 90 mm mm 46 g E 60669, E 300 0, E směrnice RTTE, Vč.46/000Sb(směrnice 1999/ES) Funkce Popis funkcí naleznete na stránce 56. Indikace provozního a programovacího stavu Programovací tlačítko (manuální ovládání O/OFF) ní kontakt relé ulový vodič Fázový vodič ea--003 ea--wi-003 až 00 m SA-11B/30V SA-11B/10V SA-61B/30V SA-61B/10V SA-11B/30V SA-11B/10V SA-61B/30V SA-61B/10V SA-61B/4V 1-4 AC/DC Key až 00 m WB-0/G WB-40/G... až 0 prvků DOSAH až 400 m 4 5

14 Spínací bezdrátový prvek SA-6B Spínací bezdrátový prvek se vstupem pro tlačítko SAI-61B Spínací prvek se výstupními kanály slouží k ovládání spotřebičů a světelných okruhů. Spínací prvek s 1 výstupním kanálem slouží k ovládání spotřebičů a světel. a interní svorku lze připojit stávající tlačítko v elektroinstalaci. ze je kombinovat s Ovladači nebo Systémovými prvky ies Control. Provedení BOX nabízí montáž přímo do instalační krabice, podhledu nebo krytu ovládaného spotřebiče. Umožnuje připojení spínané zátěže do 16A (4000W). Funkce: tlačítko, impulsní relé a časové funkce zpožděného rozběhu nebo návratu s časovým nastavením s-60 min. Eterní tlačítko se programuje jako bezdrátové. Vstup není galvanicky oddělený. Spínací prvek může být ovládán až 3 kanály (1 kanál představuje jedno na ovladači). Programovací tlačítko na prvku slouží také jako manuální ovládání výstupu Dosah až 00 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signál RP-0. ze je kombinovat s Ovladači nebo Systémovými prvky ies Control. 60mm 1mm Provedení BOX nabízí montáž přímo do instalační krabice, podhledu nebo krytu ovládaného spotřebiče. Umožnuje připojení spínané zátěže 8A ( 000W). Funkce: tlačítko, impulsní relé a časové funkce zpožděného rozběhu a návratu s časovým nastavením s-60 min. Ke každému výstupnímu relé lze přiřadit libovolnou funkci. 60mm 1mm Každý z kanálů může být ovládán až 3 kanály (1 kanál představuje jedno tlačítko na ovladači). Programovací tlačítko na prvku slouží také jako manuální ovládání výstupu. Dosah až 100 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signál RP-0. SA-6B/30V SA-6B/10V SA-6B/4V Funkce SAI-61B/30V SAI-61B/10V SAI-61B/4V Funkce Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Počet kontaktů: Jmenovitý proud: Spínaný výkon: Špičkový proud: Spínané napětí: Min. spínaný výkon DC: Mechanická životnost: Elektrická životnost (AC1): povelem z ovladače: Manuální ovládání: Vývody (drát CY, průřez): Délka vývodů: 30 V AC / Hz 10 V AC / 60Hz 1-4 V AC/DC 50-60Hz 7 VA / cos φ = VA / cos φ = W 0.7 W 0.7 W +10 %; -15 % spínací (AgSnO ) 8 A / AC1 000 VA / AC1 10 A / <3 s 50 V AC1 500 mw tlačítko PROG (O/OFF) až 100 m -15 až + 50 C volné na přívodních vodičích IP 30 III. 1.5 mm, mm 1.5, mm 90 mm mm 46 g E 60669, E 300 0, E směrnice RTTE, Vč.46/000Sb(směrnice 1999/ES) Popis funkcí naleznete na stránce 56. Programovací tlačítko (manuální ovládání O/OFF) ulový vodič Fázový vodič SA-6B/30V SA-6B/10V SA-6B/4V 1-4 V AC/DC Indikace provozního a programovacího stavu Indikace provozního a programovacího stavu ní kontakty relé Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Počet kontaktů: Jmenovitý proud: Spínaný výkon: Špičkový proud: Spínané napětí: Min. spínaný výkon DC: Mechanická životnost: Elektrická životnost (AC1): povelem z ovladače: Manuální ovládání: Eterním tlačítkem: apětí otevřeného kontaktu: Odpor na vedení pro sepnuté tlačítko: Odpor na vedení pro rozepnuté tlačítko: Galvanické oddělení vstupu: Vývody (drát CY, průřez): Délka vývodů: 30 V AC / Hz 10 V AC / 60Hz 1-4 V AC/DC 50-60Hz 7 VA / cos φ = VA / cos φ = W 0.7 W 0.7 W +10 %; -15 % 1 spínací (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw tlačítko PROG (O/OFF) ma. 1 m kabelu * až 00 m 3 V <1 kω >10 kω ne -15 až + 50 C volné na přívodních vodičích IP30 III mm,.5 mm 90 mm mm 46 g E 60669, E 300 0, E směrnice RTTE, Vč.46/000Sb(směrnice 1999/ES) Popis funkcí naleznete na stránce 56. Indikace stavu přístroje Programovací tlačítko (manuální ovládání O/OFF) ulový vodič Fázový vodič SAI-61B/30V SAI-61B/10V SAI-61B/4V 1-4 V AC/DC Svorka pro připojení eterního tlačítka ní kontakt relé * Vstup ovládacího tlačítka je na potenciálu síťového napájecího napětí. 6 7

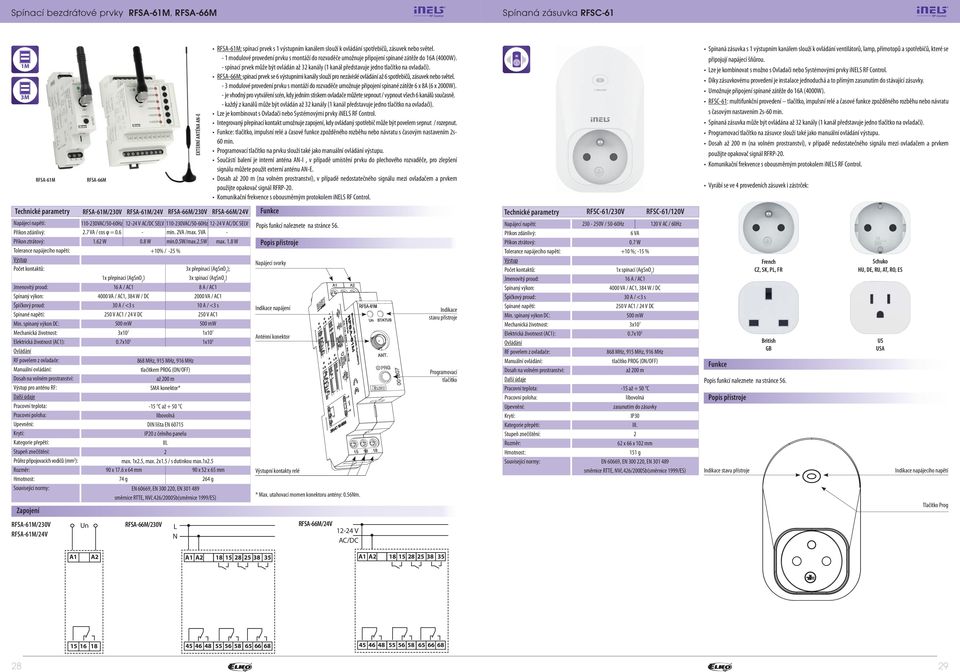

15 Spínací bezdrátové prvky SA-61M, SA-66M Spínaná zásuvka SC-61 1M 3M SA-61M SA-66M EXTERÍ ATÉA A-E SA-61M: spínací prvek s 1 výstupním kanálem slouží k ovládání spotřebičů, zásuvek nebo světel. - 1 modulové provedení prvku s montáží do rozvaděče umožnuje připojení spínané zátěže do 16A (4000W). - spínací prvek může být ovládán až 3 kanály (1 kanál představuje jedno tlačítko na ovladači). SA-66M: spínací prvek se 6 výstupními kanály slouží pro nezávislé ovládání až 6 spotřebičů, zásuvek nebo světel. - 3 modulové provedení prvku s montáží do rozvaděče umožnuje připojení spínané zátěže 6 8A (6 000W). - je vhodný pro vytváření scén, kdy jedním stiskem ovladače můžete sepnout / vypnout všech 6 kanálů současně. - každý z kanálů může být ovládán až 3 kanály (1 kanál představuje jedno tlačítko na ovladači). ze je kombinovat s Ovladači nebo Systémovými prvky ies Control. Integrovaný přepínací kontakt umožnuje zapojení, kdy ovládaný spotřebič může být povelem sepnut / rozepnut. Funkce: tlačítko, impulsní relé a časové funkce zpožděného rozběhu nebo návratu s časovým nastavením s- 60 min. Programovací tlačítko na prvku slouží také jako manuální ovládání výstupu. Součástí balení je interní anténa A-I, v případě umístění prvku do plechového rozvaděče, pro zlepšení signálu můžete použít eterní anténu A-E. Dosah až 00 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signál RP-0. Spínaná zásuvka s 1 výstupním kanálem slouží k ovládání ventilátorů, lamp, přímotopů a spotřebičů, které se připojují napájecí šňůrou. ze je kombinovat s možno s Ovladači nebo Systémovými prvky ies Control. Díky zásuvkovému provedení je instalace jednoduchá a to přímým zasunutím do stávající zásuvky. Umožnuje připojení spínané zátěže do 16A (4000W). SC-61: multifunkční provedení tlačítko, impulsní relé a časové funkce zpožděného rozběhu nebo návratu s časovým nastavením s-60 min. Spínaná zásuvka může být ovládána až 3 kanály (1 kanál představuje jedno tlačítko na ovladači). Programovací tlačítko na zásuvce slouží také jako manuální ovládání výstupu. Dosah až 00 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signál RP-0. Vyrábí se ve 4 provedeních zásuvek i zástrček: Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Počet kontaktů: Jmenovitý proud: Spínaný výkon: Špičkový proud: Spínané napětí: Min. spínaný výkon DC: Mechanická životnost: Elektrická životnost (AC1): povelem z ovladače: Manuální ovládání: pro anténu : Průřez připojovacích vodičů (mm ): SA-61M/30V SA-61M/4V SA-66M/30V SA-66M/4V VAC/50-60Hz 1-4 V AC/DC SEV VAC/50-60Hz 1-4 V AC/DC SEV.7 VA / cos φ = min. VA /ma. 5VA W 0.8 W min.0.5w/ma..5w ma. 1.8 W +10% / -5 % 1 přepínací (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw tlačítkem PROG (O/OFF) až 00 m SMA konektor* -15 C až + 50 C DI lišta E IP0 z čelního panelu III. ma. 1.5, ma. 1.5 / s dutinkou ma mm 74 g 3 přepínací (AgSnO ); 3 spínací (AgSnO ) 8 A / AC1 000 VA / AC1 10 A / <3 s 50 V AC1 500 mw mm 64 g E 60669, E 300 0, E směrnice RTTE, Vč.46/000Sb(směrnice 1999/ES) Funkce Popis funkcí naleznete na stránce 56. apájecí svorky Indikace napájení Anténní konektor ní kontakty relé * Ma. utahovací momen konektoru antény: 0.56m. Indikace stavu přístroje Programovací tlačítko Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Počet kontaktů: Jmenovitý proud: Spínaný výkon: Špičkový proud: Spínané napětí: Min. spínaný výkon DC: Mechanická životnost: Elektrická životnost (AC1): povelem z ovladače: Manuální ovládání: SC-61/30V SC-61/10V 30-50V / 50-60Hz 10 V AC / 60Hz 6 VA 0.7 W +10 %; -15 % 1 spínací (AgSnO ) 16 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw tlačítko PROG (O/OFF) až 00 m -15 až + 50 C zasunutím do zásuvky IP30 III mm 151 g E 60669, E 300 0, E směrnice RTTE, Vč.46/000Sb(směrnice 1999/ES) Funkce French CZ, SK, P, FR British GB Popis funkcí naleznete na stránce 56. Indikace stavu přístroje Schuko HU, DE, RU, AT, RO, ES US USA Indikace napájecího napětí Tlačítko Prog SA-61M/30V SA-61M/4V Un SA-66M/30V SA-66M/4V 1-4 V AC/DC A1 A A1 A A1 A

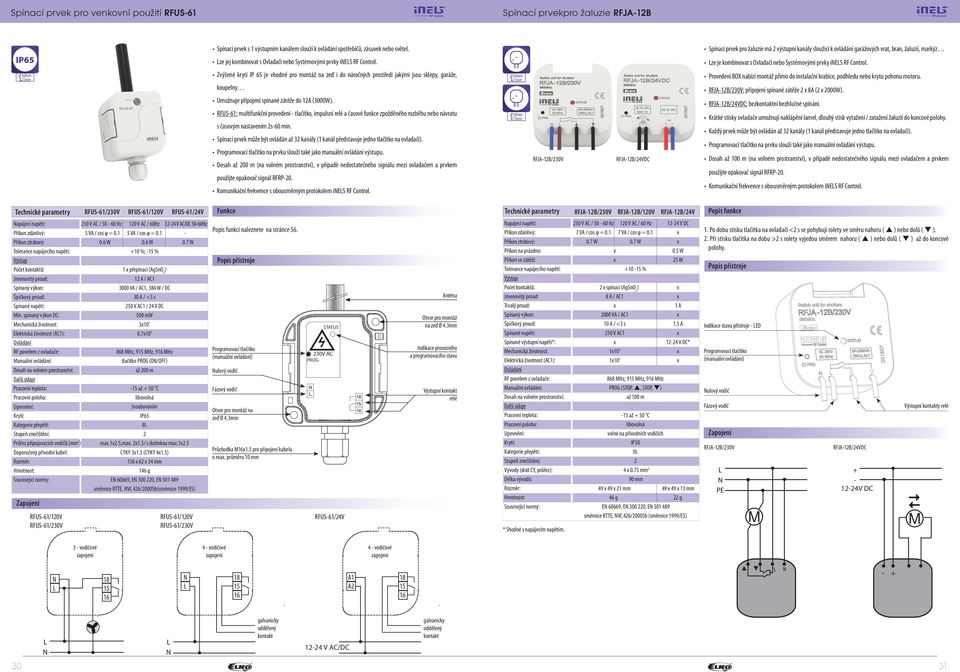

16 Spínací prvek pro venkovní použití US-61 Spínací prvekpro žaluzie JA-1B Spínací prvek s 1 výstupním kanálem slouží k ovládání spotřebičů, zásuvek nebo světel. Spínací prvek pro žaluzie má výstupní kanály sloužící k ovládání garážových vrat, bran, žaluzií, markýz IP65 ze jej kombinovat s Ovladači nebo Systémovými prvky ies Control. ze je kombinovat s Ovladači nebo Systémovými prvky ies Control. 60mm 1mm Zvýšené krytí IP 65 je vhodné pro montáž na zeď i do náročných prostředí jakými jsou sklepy, garáže, koupelny 60mm 1mm Provedení BOX nabízí montáž přímo do instalační krabice, podhledu nebo krytu pohonu motoru. JA-1B/30V: připojení spínané zátěže 8A ( 000W). Umožnuje připojení spínané zátěže do 1A (3000W). JA-1B/4VDC: bezkontaktní bezhlučné spínání. US-61: multifunkční provedení - tlačítko, impulsní relé a časové funkce zpožděného rozběhu nebo návratu s časovým nastavením s-60 min. Spínací prvek může být ovládán až 3 kanály (1 kanál představuje jedno tlačítko na ovladači). Programovací tlačítko na prvku slouží také jako manuální ovládání výstupu. Dosah až 00 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signál RP-0. 60mm 13mm JA-1B/30V JA-1B/4VDC Krátké stisky ovladače umožnují naklápění lamel, dlouhý stisk vytažení / zatažení žaluzií do koncové polohy. Každý prvek může být ovládán až 3 kanály (1 kanál představuje jedno tlačítko na ovladači). Programovací tlačítko na prvku slouží také jako manuální ovládání výstupu. Dosah až 100 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signál RP-0. US-61/30V US-61/10V US-61/4V Funkce JA-1B/30V JA-1B/10V JA-1B/4V Popis funkce Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Počet kontaktů: Jmenovitý proud: Spínaný výkon: Špičkový proud: Spínané napětí: Min. spínaný výkon DC: Mechanická životnost: Elektrická životnost (AC1): povelem z ovladače: Manuální ovládání: Průřez připojovacích vodičů (mm ) Doporučený přívodní kabel: US-61/10V US-61/30V 30 V AC / Hz 10 V AC / 60Hz 1-4 V AC/DC 50-60Hz 5 VA / cos φ = VA / cos φ = W 0.6 W 0.7 W +10 %; -15 % 1 přepínací (AgSnO ) 1 A / AC VA / AC1, 384 W / DC 30 A / <3 s 50 V AC1 / 4 V DC 500 mw tlačítko PROG (O/OFF) až 00 m -15 až + 50 C šroubováním IP65 III. ma.1.5,ma. 1.5/ s dutinkou ma.1.5 CYKY 31.5 (CYKY 41.5) mm 146 g E 60669, E 300 0, E směrnice RTTE, Vč.46/000Sb(směrnice 1999/ES) US-61/10V US-61/30V Popis funkcí naleznete na stránce 56. Programovací tlačítko (manuální ovládání) ulový vodič Fázový vodič Otvor pro montáž na zeď Ø 4.3mm Průchodka M161.5 pro připojení kabelu o ma. průměru 10 mm STATUS 30V AC PROG US-61/4V Anténa Otvor pro montáž na zeď Ø 4.3mm Indikace provozního a programovacího stavu ní kontakt relé Příkon zdánlivý: Příkon ztrátový: Příkon na prázdno: Příkon se zátěží: Tolerance napájecího napětí: Počet kontaktů: Jmenovitý proud: Trvalý proud: Spínaný výkon: Špičkový proud: Spínané napětí: Spínané výstupní napětí*: Mechanická životnost: Elektrická životnost (AC1): povelem z ovladače: Manuální ovládání: Vývody (drát CY, průřez): Délka vývodů: * Shodné s napájecím napětím. 30 V AC / Hz 10 V AC / 60 Hz 7 VA / cos φ = VA / cos φ = W 0.7 W % spínací (AgSnO ) 8 A / AC1 000 VA / AC1 10 A / <3 s 50 V AC PROG (STOP,, STOP, ) až 100 m 1-4 V DC 0.5 W 5 W 1 A 1.5 A 1-4 V DC* -15 až + 50 C volné na přívodních vodičích IP30 III mm 90 mm mm mm 46 g g E 60669, E 300 0, E směrnice RTTE, Vč.46/000Sb (směrnice 1999/ES) 1. Po dobu stisku tlačítka na ovladači < s se pohybují rolety ve směru nahoru ( ) nebo dolů ( ).. Při stisku tlačítka na dobu > s rolety vyjedou směrem nahoru ( ) nebo dolů ( ) až do koncové polohy. Indikace stavu přístroje - ED Programovací tlačítko (manuální ovládání) ulový vodič Fázový vodič JA-1B/30V PE M JA-1B/4VDC V DC ní kontakty relé M 3 - vodičové zapojení 4 - vodičové zapojení 4 - vodičové zapojení A1 A galvanicky oddělený kontakt 1-4 V AC/DC galvanicky oddělený kontakt 30 31

17 Stmívač pro barevné (RGB) ED pásky DA-73M/RGB Stmívač pro barevné (RGB) ED pásky DA-73M/RGB 3M EXTERÍ ATÉA A-E Stmívač pro ED pásky slouží pro nezávislé ovládání 3 jednobarevných ED pásků nebo jednoho RGB ED pásku. Rozšířená volba režimů ovládání jej umožnuje kombinovat s: a) Ovladači a Systémovými prvky ies Control b) ovládacím signálem 0(1)-10V c) připojením do ies BUS pomocí převodníku DAC. 3 modulové provedení prvku s montáží do rozvaděče umožnuje připojení stmívané zátěže 3 5A což představuje: a) jednobarevný ED pásek 7.W (EKO ighting) 3 8 m b) RGB ED pásek 14.4W (EKO ighting) 10 m. 6 světelných funkcí plynulý náběh nebo doběh s časovým nastavením s-30 min. Při vypnutí se nastavená úroveň uloží do paměti a po opětovném sepnutí se vrátí na poslední nastavenou hodnotu. Stmívač může být ovládán až 3 kanály (1 kanál představuje jedno tlačítko na ovladači) apájení prvku je v rozsahu 1-4V DC a je signalizováno zelenou ED. Součástí balení je interní anténa A-I, v případě umístění prvku do plechového rozvaděče, pro zlepšení signálu můžete použít eterní anténu A-E. Dosah až 160 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signálu RP-0. Režimy ovládání RGB astavení přepínače režimu MODE: Režim RGB pro ovládání RGB ED pásků. V režimu programování RGB se automaticky přiřadí barvy k jednotlivým tlačítkům ovladače. Pozn.: Režim lze ovládat Touchem, Pilotem, WB-40/G, KEY, IM-40B, ea--003 a ea--wi-003. R - červená G - zelená B - modrá MASTER COOR astavení přepínače režimu MODE: Režim COOR pro ovládání RGB ED pásků, kdy si lze volit barvu pro jednotlivé tlačítko ovladače. Dlouhým stiskem tlačítka se spustí režim hledání barvy. Po uvolnění tlačítka se aktuální barva nastaví pro dané tlačítko. Pozn.: Režim lze ovládat Touchem, Pilotem, WB-40/G, KEY IM-40B, ea--003 a ea--wi MASTER apájecí svorky: Maimální příkon bez zatížení: Stmívaná zátěž: Počet kanálů: Jmenovitý proud: Špičkový proud: Spínané napětí: povelem z ovladače: Et. signálem: Dosah na volném prostranství Zatížitelnost výstupu +10V: pro anténu : Skladovací teplota: Průřez připojovacích vodičů(mm ): * Ma. utahovací momen konektoru antény: 0.56m. DA-73M/RGB Un+, GD 1-4 V DC stabilizované 0.8 W ED pásek 1V,4V se spol. anodou; RGB ED pásek 1V, 4V se spol. anodou 3 35 A 310 A Un 0-10 V, 1-10V až 160 m 10 ma SMA konektor* -0 až + 50 C -30 až + 70 C DI lišta E IP0 z čelního panelu ma 1.5, ma 1.5/ s dutinkou ma mm 130 g E ; E Vstupy 0-10 / 1-10V ovládání barev Zelená ED napájení anténa Žlutá ED STATUS Programovací tlačítko apájení GD Varianty výstupů RGB / COOR Vstup 0-10 / 1-10V ovládání celkového jasu pomocného napětí +10V WHITE Přepínač MODE - volba režimu Přednastavení barvy a jasu pro Frekvence výstupní PWM apájení Un+ y pro připojení zátěže WHITE astavení přepínače režimu MODE: V režimu WHITE se prvek chová jako tři nezávislé stmívače pro 1-4V DC. Každý kanál lze programovat nezávisle na sobě a má svoji adresu. Popis funkcí naleznete na stránce 57. Pozn.: Režim lze ovládat Touchem, Pilotem, WB-0/G, WB-40/G, KEY, IM-0B, IM-40B, ea--003 a ea--wi-003. Možnosti řízení TERM 0(1)-10V DC - jednobarevný ED pásek 0107D TERM 0-10V a TERM 1-10V astavení přepínače režimu MODE: Režimy TERM 0-10V a TERM 1-10V. Vstupy 0-10V a 1-10V slouží pro ovládání jednoho RGB ED pásku nebo tří nezávislých jednobarevných ED pásků (viz režimy výše) z ies BUS System. Pro kontrolu lze využít převodníky DAC3-04M nebo DAC3-04B. Pro ovládání je vhodné využít nástěnnou dotykovou jednotku EST3, ovladače WSB3-40, skleněné dotykové ovladače GSB3-40, aplikaci imm na televizní obrazovce nebo aplikaci ihc pro chytré telefony a tablety. TERM 0(1)-10V DC - RGB ED pásek 0107D Funkce Popis funkcí naleznete na stránce 57. W W W RGB ED pásků jednobarevných ED pásků W ED pásek RGB ED pásek 3 33

18 Univerzální stmívač DE-71B Univerzální stmívač DE-71M 60mm 1mm Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Připojení: Stmívaná zátěž: Bezkontaktní: Zatížitelnost: povelem z ovladače: Manuální ovládání: Připojení doutnavek: Skladovací teplota: Vývody (drát CY, průřez): Délka vývodů: DE-71B/30V DE-71B/10V 30 V AC / 50 Hz 10 V AC / 60 Hz 1.1 VA 1.1 VA 0.8 W 0.8 W +10/ -15 % 4-vodičové, s UOU R,,C, ED, ES MOSFET 160 W* 80 W* až 160 m tlačítko PROG (O/OFF), eterní tlačítko e -0 až + 35 C -30 až +70 C volné na přívodních vodičích IP30 za normálních podmínek III mm 90 mm mm 40 g E ED. Univerzální vestavěný stmívač slouží k regulaci světelných zdrojů: R klasické žárovky halogenové žárovky s vinutým transformátorem C halogenové žárovky s elektronickým transformátorem ES stmívatelné úsporné zářivky ED ED světelné zdroje (30V). ze je kombinovat s Ovladači nebo Systémovými prvky ies Control. Provedení BOX nabízí montáž přímo do instalační krabice, podhledu nebo krytu svítidla. 6 světelných funkcí plynulý náběh nebo doběh s časovým nastavením s-30 min. Při vypnutí se nastavená úroveň uloží do paměti a po opětovném sepnutí se vrátí na poslední nastavenou hodnotu. Díky nastavení min. jasu potenciometrem eliminujete blikání ED a ES světelných zdrojů. Univerzální stmívač může být ovládán až 3 kanály (1 kanál představuje jedno tlačítko na ovladači). Připojení stávajícího tlačítka na ovládací vstup S umožnuje kombinovat bezdrátové ovládání s klasickým (drátovým). Programovací tlačítko na regulátoru slouží také jako manuální ovládání výstupu. Dosah až 160 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signálu RP-0. Funkce Popis funkcí naleznete na stránce 57. Tlačítko Prog Eterní tlačítko ulový vodič Potenciometr pro nastavení minimálního jasu Přepínač pro výběr světelného zdroje Indikace stavu přístroje ke spotřebiči Fázový vodič 3M Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Stmívaná zátěž: Bezkontaktní: Zatížitelnost: povelem z ovladače: pro anténu : Manuální ovládání: Připojení doutnavek: Analogové ovládání: Skladovací teplota: Průřez připojených vodičů: DE-71M/30V DE-71M/10V 30 V AC / 50 Hz 10 V AC / 60 Hz.5 VA 1.1 VA 0.8 W 0.6 W +10/ -15 % R,,C, ED, ES MOSFET 600 W* 300 W* EXTERÍ ATÉA A-E až 160 m SMA konektor** tlačítko SW (O/OFF), eterní tlačítko, potenciometr e 0 (1) - 10V -0 až + 35 C -30 až +70 C svislá DI lišta E IP0 za normálních podmínek II. ma 1.5, ma 1.5/ s dutinkou ma mm 15 g E ed. Univerzální modulový stmívač slouží pro regulaci světelných zdrojů: R klasické žárovky halogenové žárovky s vinutým transformátorem C halogenové žárovky s elektronickým transformátorem ES stmívatelné úsporné zářivky ED ED světelné zdroje (30V). je možné provádět: a) Ovladači a Systémovými prvky ies Control b) ovládacím signálem 0(1)-10V c) potenciometrem d) stávajícím tlačítkem v instalaci. 3 modulové provedení prvku s montáží do rozvaděče umožnuje připojení stmívané zátěže až 600W. 6 světelných funkcí plynulý náběh nebo doběh s časovým nastavením s-30 min. Při vypnutí se nastavená úroveň uloží do paměti a po opětovném sepnutí se vrátí na poslední nastavenou hodnotu. Díky nastavení min. jasu potenciometrem eliminujete blikání ED a ES světelných zdrojů. Univerzální stmívač může být ovládán až 3 kanály (1 kanál představuje jedno tlačítko na ovladači). Programovací tlačítko na regulátoru slouží také jako manuální ovládání výstupu. Součástí balení je interní anténa A-I, v případě umístění prvku do plechového rozvaděče, pro zlepšení signálu můžete použít eterní anténu A-E. Dosah až 160 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signál RP-0. Funkce Popis funkcí naleznete na stránce 57. Eterní ovládání potenciometrem nebo 0-10V Stav výstupu Manuální ovládaní / programování Potenciometr pro nastavení min. jasu Indikace stavu přístroje Indikace provozního režimu anténa Tlačítko Prog Přepínač pro výběr světelného zdroje ED, ES, R vinutý transformátor elektronický transformátor * Z důvodu velkého množství typů světelných zdrojů je maimální zátěž závislá na vnitřní konstrukci stmívatelných ED a ES žárovek a jejich účiníku cos φ zatížitelnost pro účiník cos φ=1. Účiník stmívatelných ED a ES žárovek se pohybuje v rozmezí: cos φ = 0.95 až 0.4. Přibližnou hodnotu maimální zátěže získáte vynásobením zatížitelností stmívače a účiníku připojeného světelného zdroje. Seznam stmívatelných světelných zdrojů naleznete zde: ** Ma. utahovací momen konektoru antény: 0.56m. Eterní ovládání tlačítkem V S V S V S * Z důvodu velkého množství typů světelných zdrojů je maimální zátěž závislá na vnitřní konstrukci stmívatelných ED a ES žárovek a jejich účiníku cos φ zatížitelnost pro účiník cos φ=1. Účiník stmívatelných ED a ES žárovek se pohybuje v rozmezí: cos φ = 0.95 až 0.4. Přibližnou hodnotu maimální zátěže získáte vynásobením zatížitelností stmívače a účiníku připojeného světelného zdroje. Seznam stmívatelných světelných zdrojů naleznete zde:

19 Stmívaná zásuvka DSC-71 Analogový regulátor DAC-71B Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Stmívaná zátěž: Bezkontaktní: Zatížitelnost: povelem z ovladače: Manuální ovládání: Skladovací teplota: DSC-71/30V DSC-71/10V 30-50V / 50-60Hz 10 V AC / 60Hz 1.1 VA 0.8 W +10/ -15 % R,,C, ED, ES MOSFET 300 W* 150 W* až 160 m (více o dosahu na str. 53) tlačítko PROG (O/OFF) -0 až + 35 C -30 až +70 C zasunutím do zásuvky IP30 III mm 19 g E 60669, E 300 0, E směrnice RTTE, Vč.46/000Sb(směrnice 1999/ES) * zatížitelnost pro účiník cos φ=1 Účiník stmívatelných ED a ES žárovek se pohybuje v rozmezí: cos φ = 0.95 až 0.4. Přibližnou hodnotu maimální zátěže získáte vynásobením zatížitelností stmívače a účiníku připojeného světelného zdroje. Testované světelné zdroje naleznete zde: astavení Potenciometr pro nastavení minimálního jasu Přepínač pro výběr světelného zdroje Stmívaná zásuvka slouží k regulaci světelných zdrojů, které se připojují napájecí šňůrou - zejména lamp: R klasické žárovky halogenové žárovky s vinutým transformátorem C halogenové žárovky s elektronickým transformátorem ES stmívatelné úsporné zářivky ED ED světelné zdroje (30V), ze je kombinovat s Ovladači nebo Systémovými prvky ies Control. Díky zásuvkovému provedení je instalace jednoduchá a to přímým zasunutím do stávající zásuvky. Zatížení výstupu 300W. DSC-71: multifunkční - 6 světelných funkcí plynulý náběh nebo doběh s časovým nastavením s-30 min. Při vypnutí se nastavená úroveň uloží do paměti a po opětovném sepnutí se vrátí na poslední nastavenou hodnotu. Díky nastavení min. jasu potenciometrem eliminujete blikání ED a ES světelných zdrojů. Univerzální stmívač může být ovládán až 3 kanály (1 kanál představuje jedno tlačítko na ovladači). Programovací tlačítko na zásuvce slouží také jako manuální ovládání výstupu. Dosah až 160 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signálu RP-0. Vyrábí se ve 4 provedeních zásuvek i zástrček: Funkce French CZ, SK, P, FR British GB Popis funkcí naleznete na stránce 57. Indikace stavu přístroje Schuko HU, DE, RU, AT, RO US USA Indikace napájecího napětí Tlačítko Prog 60mm 1mm Příkon zdánlivý: Příkon ztrátový: Tolerance napájecího napětí: Bezpotenciální analogový výstup / ma. proud: povelem z ovladače: Manuální ovládání: Minimální vzdálenost ovládání: Kontakt relé: Jmenovitý proud: Spínaný výkon: Spínané napětí: Mechanická živonost relé: Elektrická životnost: Indikace: Volba výstupu: Vývody (drát CY, průřez): Délka vývodů: DAC-71B V AC / Hz 3 VA 1. W +10 /-15 % 0(1)-10 V / 10 ma tlačítkem PROG (O/OFF) až 00 m 0 mm 1 AgSnO, spíná fázový vodič 16A / AC1 4000VA / AC1 50V AC červená / zelená ED 0(1)-10V / tlačítkem PROG -15 až + 50 C volné na přívodních vodičích IP30 III mm,.5 mm 90 mm mm 5 g E 60669, E 300 0, E směrnice RTTE, Vč.46/000Sb(směrnice 1999/ES) Analogový regulátor s výstupem 0(1)-10V slouží k: a) stmívání zářivkových svítidel (pomocí stmívatelného předřadníku). b) stmívání ED panelů (při použití vhodného stmívaného zdroje až 50ks P K/6K). c) regulaci termopohonů (TEVA). d) ovládání jiných regulátorů (např. výkonových stmívačů DIM-6). ze je kombinovat s Ovladači nebo Systémovými prvky ies Control. Provedení BOX nabízí montáž přímo do instalační krabice, podhledu nebo krytu svítidla. Bezpotenciálový analogový výstup 10 ma, kontakt relé 16A. 6 světelných funkcí plynulý náběh nebo doběh s časovým nastavením s-30 min. Při vypnutí se nastavená úroveň uloží do paměti a po opětovném sepnutí se vrátí na poslední nastavenou hodnotu. Analogový regulátor může být ovládán až 3 kanály (1 kanál představuje jedno tlačítko na ovladači). Programovací tlačítko na regulátoru slouží také jako manuální ovládání výstupu. apájení prvku je v rozsahu V AC. Dosah až 00 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signálu RP-0. Funkce Popis funkcí naleznete na stránce 57. Indikace stavu přístroje Analogový výstup Příklad zapojení: stmívání zářivkových svítidel se stmívatelným předřadníkem T 1-10V V AC Příklad zapojení: s termohlavicí V T Programovací tlačítko (manuální ovládání O/ OFF) Spínaný výstupní kontakt () Fázový vodič ulový vodič termohlavice 0-10V 4V V T Zásuvka pro připojení světelného zdroje 4V AC

20 Barevné bezdrátové žárovky -RGB-ED-550, -White-ED-675 Bezdrátový soumrakový spínač SOU-1 -RGB-ED-550 Barevná žárovka s modulem Vám umožnuje vytvořit atmosféru pro čtení knížky, sledování filmu nebo párty s přáteli... Žárovka má implementovaný bezdrátový prvek, který přijímá povely od systémových prvků ies Control a vysílá signál pro vizualizaci aktuálního stavu O/OFF, jas. Světelný tok až 550m, s příkonem 9W a životností hodin. Funkce žárovky RGB: - barevné světelné scény - možnost nastavení jasu v rozsahu 0-100% - režim cirkus, pro automatické prolínání barev. IP65 Bezdrátový soumrakový spínač měří intenzitu osvětlení a na základě nastavené hodnoty vysílá povel k sepnutí osvětlení nebo vytažení / zatažení žaluzií. ze jej kombinovat s multifunkčními spínacími prvky a žaluziovými spínači. Zvýšené krytí IP 65 je vhodné pro montáž na zeď i do náročných prostředí. Integrovaný senzor měření osvětlení, nastavitelný v 3 rozsazích l. Volba funkce: a) soumrakový spínač automaticky spíná při poklesu intenzity okolního světla, rozpíná při zvýšení (vhodné pro zahradní osvětlení, reklamy, veřejné osvětlení ) b) světelných spínač automaticky spíná při zvýšení intenzity okolního světla, rozpíná při snížení (vhodné pro kanceláře, restaurace, místnosti ). astavitelné zpoždění do minut pro eliminaci nežádoucího spínání okolními vlivy. Soumrakový spínač může ovládat až 3 prvků v instalaci. Programovací tlačítko na regulátoru slouží k: a) nastavení funkce se spínacím nebo žaluziovým prvkem b) zjištění stavu baterie c) zjištění kvality signálu mezi prvkem a stmívačem. Bateriové napájení (1.5V / AAA - součástí balení) s životností cca roky dle počtu ovládaných prvků. Dosah až 160 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signálu RP-0. Maimální příkon: Účiník: Světelný výkon Světelný tok: Teplota světla Regulace jasu Životnost: povelem z ovladače: Dosah na volném prostranství Skladovací teplota: Připojení -RGB-ED-550 -White-ED V AC 50/60 Hz 9 W 10 W <0.6 6 W 8 W 550m 675 m RGB 600, % hodin až 0 m 0 až + 50 C -30 až + 70 C patice E mm 150 g -White-ED-675 Bílá bezdrátová žárovka s modulem slouží pro každodenní svícení. Žárovka má implementovaný bezdrátový prvek, který přijímá povely od systémových prvků ies Control a vysílá signál pro vizualizaci aktuálního stavu O/OFF, jas. Světelný tok až 675m, s příkonem 10W a životností hodin. Funkce bílé bezdrátové žárovky: - možnost nastavení jasu v rozsahu 0-100% - nastavení barvy teplá bílá / studená bílá Při vypnutí se nastavená úroveň uloží do paměti a po opětovném sepnutí se vrátí na poslední nastavenou hodnotu. Montáž přímo do Vašeho stávajícího svítidla s paticí E7. apájení žárovky je v rozsahu V AC. Dosah až 0 m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem použijte opakovač signál RP-0. Popis funkcí RGB ED a White žárovky je možné ovládat pomoci ovladačů KEY, WB, Pilot a Touch. Pomocí tlačítek popřípadě dotykové obrazovky lze na těchto ovladačích volit požadovanou barvu ze spektra RGB nebo požadovaný jas. Rozměry 65 mm 115 mm apájení Životnost baterie: astavení rozsahu úrovně osvětlení: Funkce (soumrakový spínač) - rozsah 1: - rozsah : - rozsah 3: Funkce (světelný spínač) - rozsah 1: - rozsah : - rozsah 3: astavení funkce: Úroveň osvětlení jemně: Jemné nastavení úrovně osvětlení: Časové zpoždění t: astavení zpoždění t: Odesílaní komunikačního paketu: Skladovací teplota: * Pozn.: dbát na pracovní teplotu baterií. SOU baterie AAA cca roky (dle počtu ovládaných jednotek) l l l l l l otočným přepínačem rozsah potencoimentrem 0 / 1 min. / min. otočným přepínačem až 160 m C* C senzor dolů nebo do stran IP mm 104 g E , E 300 0, E směrnice RTE, Vč. 46/000sb Baterie AAA 1.5 V Otvor pro montáž na zeď Ø 4.3mm MIM M AX Range PROG Function Otvor pro montáž na zeď Ø 4.3mm Jemné nastavení intenzity osvětlení v rámci rozsahu Volba rozsahu (), volba světelný /soumrakový spínač Volba funkce s prvkem / opakovačem signálu / Touch Senzor okolního světla 38 39
