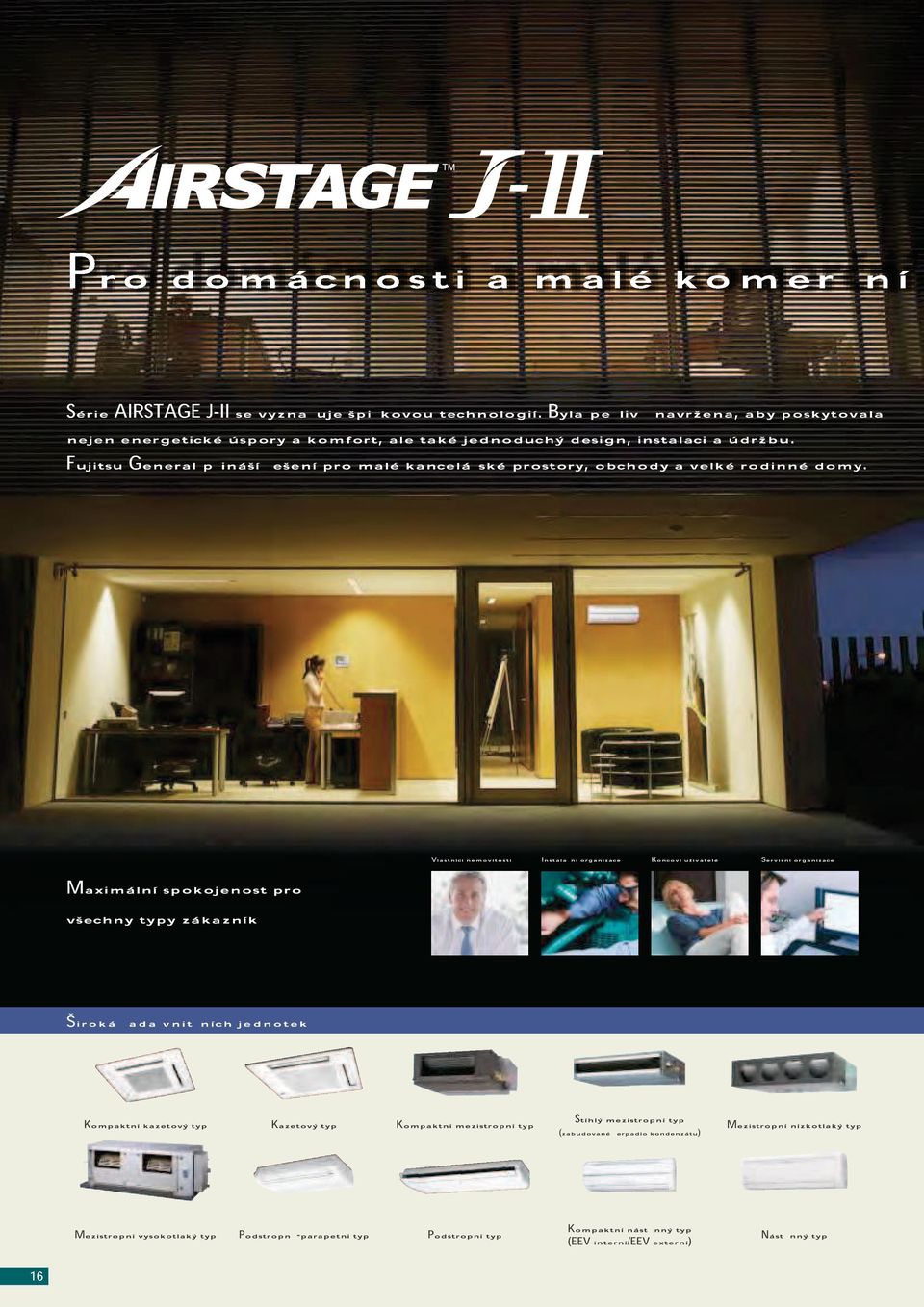

1 Pro domácnosti a malé komer ní Série AIRSTAGE J-II se vyzna uje špi kovou technologií. Byla pe liv navržena, aby poskytovala nejen energetické úspory a komfort, ale také jednoduchý design, instalaci a údržbu. Fujitsu General p ináší ešení pro malé kancelá ské prostory, obchody a velké rodinné domy. Maximální spokojenost pro všechny typy zákazník Vlastníci nemovitosti Instala ní organizace Koncoví uživatelé Servisní organizace Široká ada vnit ních jednotek Kompaktní kazetový typ Kazetový typ Kompaktní mezistropní typ Štíhlý mezistropní typ (zabudované erpadlo kondenzátu) Mezistropní nízkotlaký typ 16 Mezistropní vysokotlaký typ Podstropn -parapetní typ Podstropní typ Kompaktní nást nný typ (EEV interní/eev externí) Nást nný typ

2 Vysoká energetická úspora V tší flexibilita designu prostory Vyšší komfort Snadná instalace V tší pohodlí Snadná údržba R zné kombinace pro r zné typy budov 4 HP 5 HP 6 HP AJ*A36LALH AJ*A45LALH AJ*A54LALH AJ* : AJY (FUJITSU), AJH (GENERAL) Malé kancelá e Široká ada ovlada Centrální ovládání Velké rodinné domy Individuální ovládání Centrální Skupinový Dotykový panel Systémový ovlada (software) Jednoduchý Bezdrátový Drátový 17

3 VLASTNOSTI Airstage J-II Vysoká energetická úspora Vysoká ú! innost p! i samotném provozu Tepelná zát ž budovy je v rozmezí mezi 40 % a 80 %. Proto v tšina klimatiza ních jednotek nepracuje p i maximální zát ži, ale p i nízké a st ední zát ži. U multi systému je provoz p i áste né zát ži velmi d ležitý, protože ne všechny jednotky jsou v chodu zárove. S ohledem na úspory energie p i samotném provozu, vyvinula spole nost Fujitsu General jednotky s vysokou ú inností nejen p i maximální zát ži, ale i p i nízké a st ední zát ži. Zát žová k ivka (typická kancelá ská budova) Tepelná zát ž budovy (%) as (h) Vysoké EER / COP 4,53 4,00 4,20 3,60 3,45 3,95 Vysoká ú innost p i áste né zát ži (t ída 6 HP) 66 % 50% 46 % nár st 5,73 nár st 50% 5,75 4 HP 5 HP 6 HP : EER : COP 100% 3,45 100% 3,95 EER áste ná zát ž p i chlazení COP áste ná zát ž p i topení Podmínky: P ipojené vnit ní jednotky : AUXD30LALH + AUXD24LALH : vnit ní teplota 27 CDB / 19 CWB, venkovní teplota 35 CDB / 24 CWB 18

4 Vysp!lá technologie pro vysokou ú! innost Velký ventilátor Vyšší výkon a tichý provoz díky novému velkému ventilátoru a optimalizaci úhlu. DC inverterové ovládání Zvýšená ú innost díky novému aktivnímu filtra nímu modulu. DC motor ventilátoru Vyšší výkon a vyšší ú innost díky malému DC motoru ventilátoru. Dochlazovací tepelný vým ník Vysoce ú inné tepelné vým ny je dosaženo díky dvojité vnit ní konstrukci potrubí. tlak efekt Tepelný vým ník Ú innost tepelné vým ny se zna n zlepšila díky novému t ívrstvému tepelnému vým níku. Zlepšený chladící výkon tepelný obsah Vysoce ú inný motor kompresoru Optimalizovaný design pro pr tok chladiva Velmi p esné sou ástky DC dvojitý rota ní kompresor Dobrá ú innost provozu p i jakékoliv zát ži. Velmi dobrá ú innost provozu p i nízké až st ední zát ži. Vysoká Ú innost kompresoru DC dvojitý rota ní kompresor Kapacita kompresoru Vysoká 19

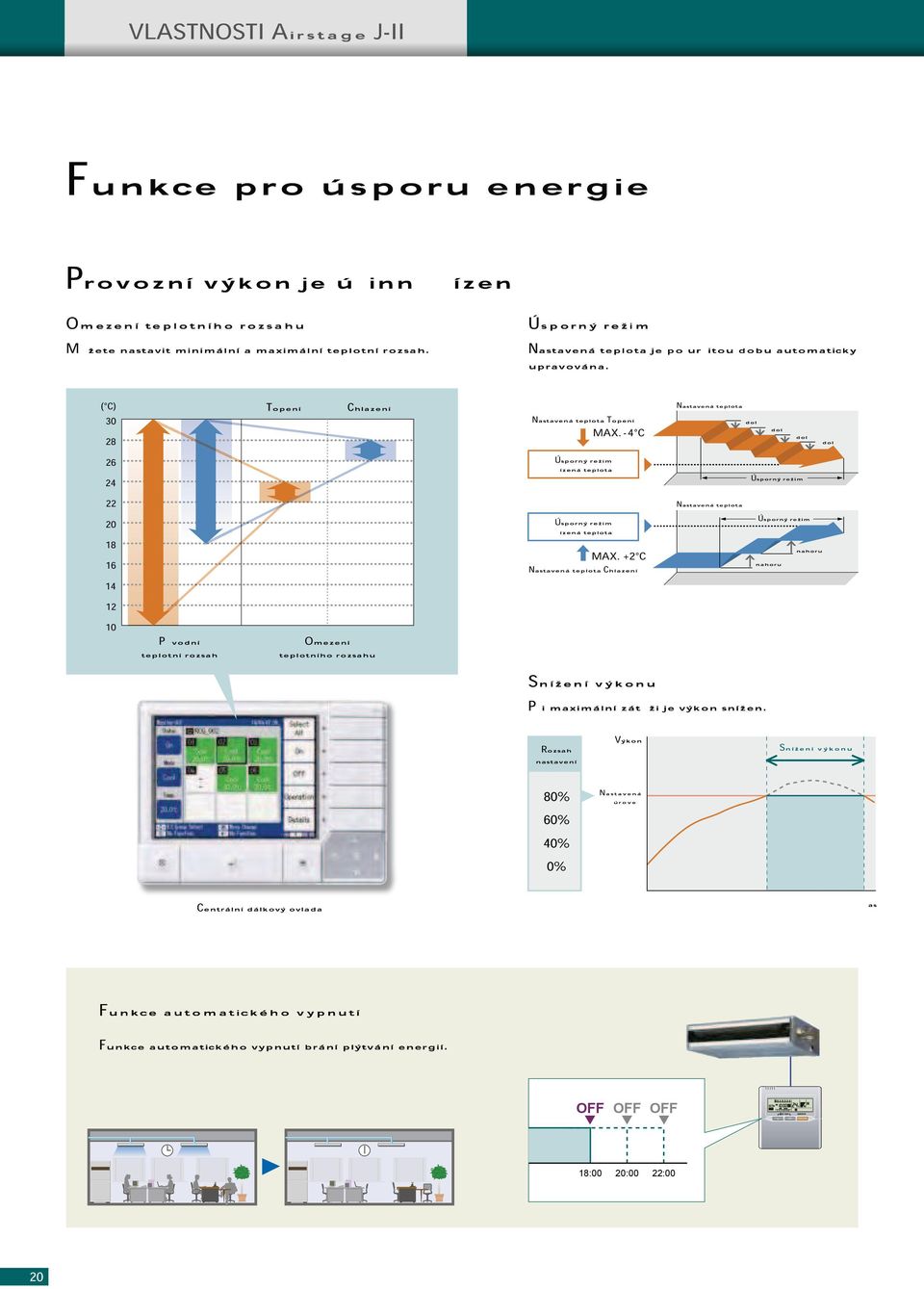

5 VLASTNOSTI Airstage J-II Funkce pro úsporu energie Provozní výkon je ú! inn!! ízen Omezení teplotního rozsahu M žete nastavit minimální a maximální teplotní rozsah. ( C) P vodní teplotní rozsah Centrální Omezení teplotního rozsahu Úsporný režim Nastavená teplota je po ur itou dobu automaticky upravována. Nastavená teplota Úsporný režim ízená teplota Úsporný režim ízená teplota Rozsah nastavení 80% 60% 40% 0% MAX. -4 C MAX. +2 C Nastavená teplota Snížení výkonu P i maximální zát ži je výkon snížen. Výkon Nastavená úrove Nastavená teplota dol Nastavená teplota dol Úsporný režim Úsporný režim nahoru dol nahoru dol Snížení výkonu as Funkce automatického vypnutí Funkce automatického vypnutí brání plýtvání energií. OFF OFF OFF 18:00 20:00 22:00 20

6 Vyšší komfort Ú! inné topení Ú innost topení p i nízkých venkovních teplotách je zlepšena díky naší nové technologii. 33% zvýšení Topný výkon (kw) 16,6 J-II série (6HP) P edchozí model (t ída 6HP) Venkovní teplota ( C) Design pro nízkou hlu! nost Design venkovní jednotky Nízké hlu nosti venkovní jednotky je dosaženo díky novému optimalizovanému designu. J-II série 53dB P model edchozí 56dB t ída 6HP () Tichý režim Venkovní jednotku lze p epnout do tichého režimu v závislosti na provozních podmínkách. (4~6HP) Úrove hlu nosti -5dB ~ -6dB Nízká hlu nost as Funkce pro v!tší pohodlí Funkce automatického p epínání P i automatickém režimu se jednotka p epíná mezi chlazením a topením v závislosti na provozních podmínkách. Tepl. ( C) Nastavená teplota Režim topení Režim chlazení Nep etržitý proces navrácení oleje Jednotka nep etržit pracuje v režimu chlazení nebo topení i b hem procesu navrácení oleje. J-II série P edchozí model ZAP. ZAP. VYP. Provoz p erušen p i procesu navrácení oleje as as Volitelná lamela (štíhlý podstropní typ) Volitelná automatická lamela poskytuje vyšší uživatelský komfort a ú inn jší topení díky optimalizovanému rozptylu vzduchu. Použití lamely Teplota ( C) 21

7 VLASTNOSTI Airstage J-II Pohodlné ovládání Centrální ovládání pro malé kancelá! ské prostory ízení budovy Osv tlení Sí ový konvertor pro LonWorks UTY-VLGX Konvertory pro ízení budovy BACnet brána (Software) UTY-ABGX Centrální ovládání Sí ový konvertor UTY-VGGX Skupinový dálkový ovlada UTY-CGG* Max. 18 ovládaných vnit ních jednotek. Ventilace Bezpe nostní systém Centrální dálkový ovlada UTY-DCG* Max. 100 ovládaných vnit ních jednotek. Dotykový panel (ovlada ) UTY-DTG* Max. 400 ovládaných vnit ních jednotek. G*: GY(FUJITSU), GG(GENERAL) Systémový ovlada (software) UTY-APGX Max ovládaných vnit ních jednotek. P íklad ovládacího systému ídící po íta budovy VRF systém Sí ový konvertor pro LonWorks Centrální dálkový ovlada nebo BACnet brána (software) Systémový ovlada (software) Dotykový panel Skupinový Sí ový konvertor 22

8 Individuální a centrální ovládání pro velké rodinné domy Centrální UTY-DCG* Bezdrátový UTY-LNH* Drátový UTY-RNK* Automaticky zobrazuje po et p ipojených vnit ních jednotek. Maximáln 100 ovládaných vnit ních jednotek. UTY-CGG* nebo Skupinový Jednoduchý Maximáln 18 ovládaných vnit ních jednotek. UTY-RSK* UTY-RHK* K*: KY (FUJITSU), KYT (FUJITSU), KG (GENERAL) Bez výb ru režim. H*: HY (FUJITSU), HG (GENERAL) G*: GY (FUJITSU), GG (GENERAL) P íklad ovládacího systému Centrální nebo Skupinový Drátový Drátový + Jednoduchý Jednoduchý Infra ervená p ijímací jednotka + Bezdrátový Bezdrátový Drátový + Bezdrátový 23

9 VLASTNOSTI Airstage J-II V!tší flexibilita designu Delší potrubní systém Naše pokro ilá chladící technologie umož uje instalovat potrubní systém v délce až 180 m. Tím se otevírají možnosti pro r zná designová ešení. Skute ná délka potrubí max. 120 m Výškový rozdíl mezi venkovními a vnit ními jednotkami max. 30 m Délka potrubí od prvního rozbo ova e po nejvzdálen jší vnit ní jednotku max. 40 m Výškový rozdíl mezi vnit ními jednotkami max. 15 m Celková délka potrubí max. 180 m Vysoký p! ipojitelný výkon Po et p ipojitelných vnit ních jednotek: 4 HP 5 HP 6 HP 2 až 6 jednotek 2 až 8 jednotek 2 až 9 jednotek Vnit ní jednotka 12 typ 52 model P ipojitelný výkon vnit ních jednotek max. 130 % Široký provozní rozsah Instalace v extrémních teplotních podmínkách je možná díky rozší enému provoznímu rozsahu. : od -5 C do 46 C : od -20 C do 21 C ( C) C -5 C 21 C -20 C možné p i -20 C 24

10 Snadná instalace Jednodušší instalace Snadn jší zapojení potrubí V tší spolehlivost díky zredukování po tu Flare p ipojení. Flexibilní instalace venkovní jednotky Série J-II Flare p ipojení rozd lova napájecí kabel napájení (venkovní) napájení (vnit ní) P edchozí model EV sada Flare p ipojení Rychlejší instalace díky p ístupu z p ední strany Snadn jší elektroinstalace Menší po et chyb p i instalaci díky použití nepolárních 2-kabel. Zlepšení systému zapojení použitím metody série V-II. ty i sm ry propojení Uvedení do provozu Automatické nastavení adresy Adresu každé vnit ní jednotky lze automaticky nastavit pomocí tla ítka na venkovní jednotce Kontrola p ipojení Správnost elektrického p ipojení a nastavení adres je možné zkontrolovat Stiskn te tla ítko na venkovní jednotce. Zobrazení ísel p ipojených vnit ních jednotek. Je možné zobrazit duplicitn nastavené adresy vnit ních jednotek. Jednoduché propojení se sérií V-II Systém J-II je možné snadno propojit se systémem V-II pomocí p enosového kabelu bez nutnosti použití konvertoru. Série J-II propojení bez konvertoru Série V-II 25

11 VLASTNOSTI Airstage J-II Snadná údržba Design pro snadnou údržbu Snadno itelný LED displej P ehledný LED displej signalizující p ípadné problémy. Chybový status lze jednoduše zkontrolovat dálkovým ovlada em Chybový kód se zobrazí na displeji ovlada e. Drátový íslo nefunk ní jednotky Chybový kód LED displej SU MO TU WE TH FR SA Nouzový signál m že být p ijat z vnit ní jednotky, venkovní jednotky, centrálního ovlada e nebo dotykového ovlada e. V p ípad alarmu se všechny jednotky zastaví. Poznámka: Pokud alarm vyšle vnit ní nebo venkovní jednotka, zastaví se všechny jednotky propojené ve stejném chladivovém systému. Pokud alarm vyšle centrální nebo dotykový ovlada, zastaví se všechny jednotky VRF systému p ipojené k danému ovlada i. Odnímatelný panel Výklopná deska elektroniky usnad uje údržbu. Funkce nouzového zastavení Servisní software pro údržbu Prost ednictvím servisního software lze zobrazit provozní historii a seznam p ípadných chybových hlášení. Je možné nahrát posledních 5 minut provozní pam ti. Diagram za ízení Centrální ovlada nebo Dotykový panel Nouzový alarm Jednoduchý Adresa dálkového ovlada e Nouzový alarm Komunika ní vedení Servisní software UTY-ASGX USB adaptér (není Fujitsu) Software Chybový kód Nouzový alarm 26

12 VENKOVNÍ JEDNOTKY Série J-II Specifikace a rozm!ry Model Výkonová t ída Max. po et p ipojitelných vnit ních jednotek Zdroj napájení Výkon P íkon EER COP Cirkulace vzduchu Vysoká Rozsah akustického tlaku Tepelný vým ník Rozm ry (V x Š x D) Hmotnost Nápl chladiva Pr m r potrubí Kapalina Plyn Provozní teplotní rozsah Specifikace byly stanoveny p i následujících podmínkách: : Vnit ní teplota: 27 C DB / 19 C WB; Venkovní teplota: 35 C DB / 24 C WB. : Vnit ní teplota: 20 C DB / 15 C WB; Venkovní teplota: 7 C DB / 6 C WB. Délka potrubí: 7,5 m; Výškový rozdíl mezi vnit ní a venkovní jednotkou: 0 m HP kw kw W / W /h db(a) mm kg kg mm CDB AJ*A36LALH AJ*A45LALH AJ*A54LALH Ø, ~ 230 V, 50 Hz 11,2 14,0 15,5 12,5 16,0 18,0 2,80 3,89 4,49 2,76 3,81 4,56 4,00 3,60 3,45 4,53 4,20 3, Blue fin x 970 x ,8 5,3 9,52 15,88 19,05-5 až až 21 AJ* : AJY (FUJITSU), AJH (GENERAL) AJ*A36LALH / AJ*A45LALH / AJ*A54LALH (Jednotka : mm) Terminal blocks (Transmission) Terminal blocks (Power) 3-Way valve (Liquid) 3-Way valve (Gas) Ø28 (Cable port) 89 Ø28 (Cable port) Pipe port Ø28 (Cable port) Ø28 (Cable port) Pipe port Detail A Ø28 (Cable port) Ø28 (Cable port) Pipe port (Liquid valve) ) 297 (Gas valve) (Liquid) 51(Gas) (410) 40 A Pipe & cable port AJ* : AJY (FUJITSU), AJH (GENERAL) 27
