1 DIE STABILITÄT krása dřeva, lehkost a pevnost v jednom velkoplošné (až 12 x 2,5 m) nosnost až 500 kg/m2 rychlost a jednoduchost montáže Pevnost a efektivnost masivního dřeva 16

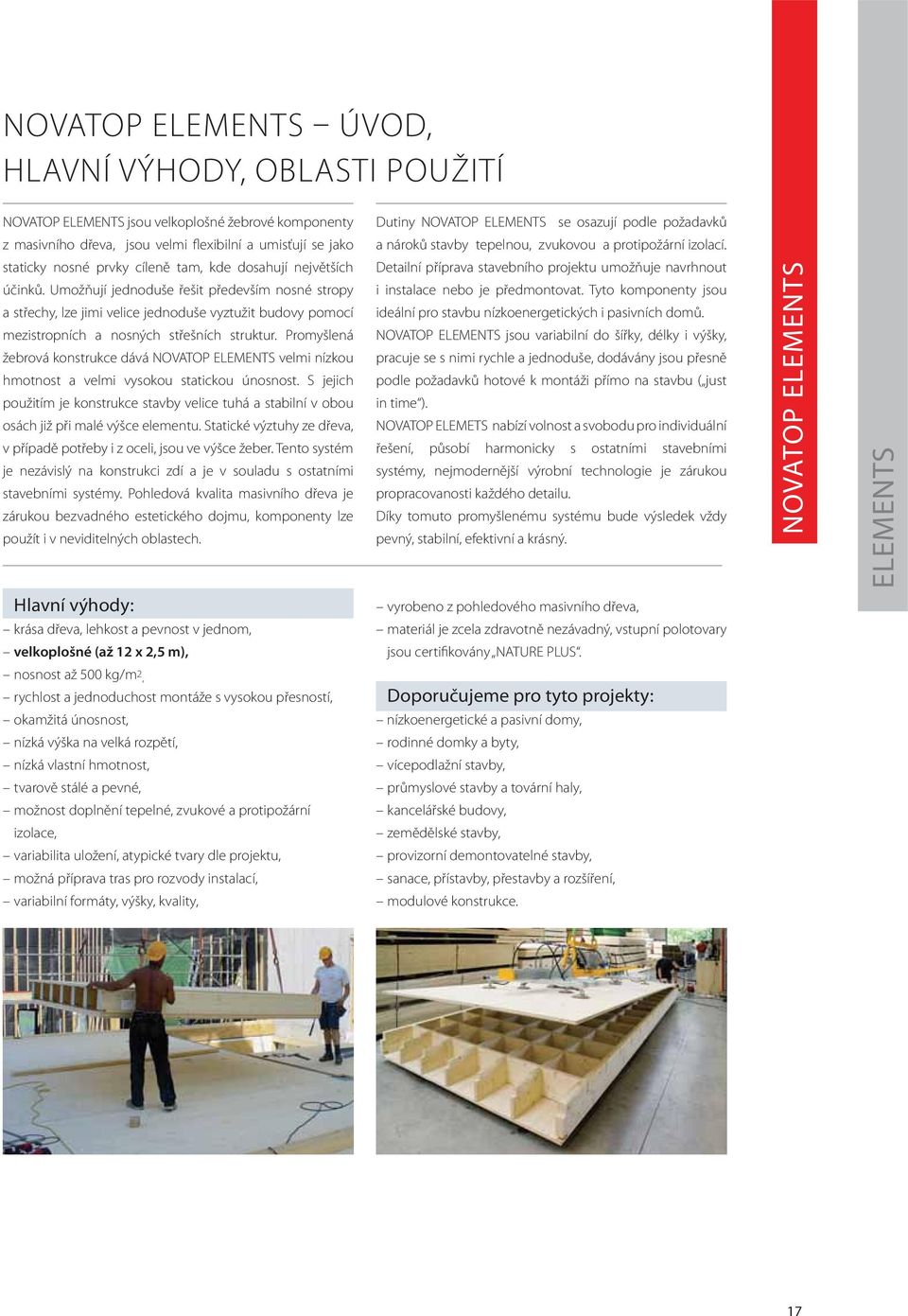

2 NOVATOP ÚVOD, HLAVNÍ VÝHODY, OBLASTI POUŽITÍ NOVATOP jsou velkoplošné žebrové komponenty Dutiny NOVATOP se osazují podle požadavků z masivního dřeva, jsou velmi flexibilní a umisťují se jako a nároků stavby tepelnou, zvukovou a protipožární izolací. staticky nosné prvky cíleně tam, kde dosahují největších účinků. Umožňují jednoduše řešit především nosné stropy a střechy, lze jimi velice jednoduše vyztužit budovy pomocí mezistropních a nosných střešních struktur. Promyšlená žebrová konstrukce dává NOVATOP velmi nízkou hmotnost a velmi vysokou statickou únosnost. S jejich použitím je konstrukce stavby velice tuhá a stabilní v obou osách již při malé výšce elementu. Statické výztuhy ze dřeva, v případě potřeby i z oceli, jsou ve výšce žeber. Tento systém je nezávislý na konstrukci zdí a je v souladu s ostatními stavebními systémy. Pohledová kvalita masivního dřeva je zárukou bezvadného estetického dojmu, komponenty lze použít i v neviditelných oblastech. Detailní příprava stavebního projektu umožňuje navrhnout i instalace nebo je předmontovat. Tyto komponenty jsou ideální pro stavbu nízkoenergetických i pasivních domů. NOVATOP jsou variabilní do šířky, délky i výšky, pracuje se s nimi rychle a jednoduše, dodávány jsou přesně podle požadavků hotové k montáži přímo na stavbu ( just in time ). NOVATOP ELEMETS nabízí volnost a svobodu pro individuální řešení, působí harmonicky s ostatními stavebními systémy, nejmodernější výrobní technologie je zárukou propracovanosti každého detailu. Díky tomuto promyšlenému systému bude výsledek vždy pevný, stabilní, efektivní a krásný. NOVATOP Hlavní výhody: vyrobeno z pohledového masivního dřeva, krása dřeva, lehkost a pevnost v jednom, materiál je zcela zdravotně nezávadný, vstupní polotovary velkoplošné (až 12 x 2,5 m), jsou certifikovány NATURE PLUS. nosnost až 500 kg/m2, rychlost a jednoduchost montáže s vysokou přesností, Doporučujeme pro tyto projekty: okamžitá únosnost, nízkoenergetické a pasivní domy, nízká výška na velká rozpětí, rodinné domky a byty, nízká vlastní hmotnost, vícepodlažní stavby, tvarově stálé a pevné, průmyslové stavby a tovární haly, možnost doplnění tepelné, zvukové a protipožární kancelářské budovy, izolace, zemědělské stavby, variabilita uložení, atypické tvary dle projektu, provizorní demontovatelné stavby, možná příprava tras pro rozvody instalací, sanace, přístavby, přestavby a rozšíření, variabilní formáty, výšky, kvality, modulové konstrukce. 17

3 POPIS, ZPRACOVÁNÍ, SKLADOVÁNÍ, FORMÁTY PEVNOST A EFEKTIVNOST Popis NOVATOP jsou velkoplošné žebrové komponenty, vyrobené z vícevrstvých masivních smrkových desek. Jsou přesvědčivé svým velmi hospodárným použitím materiálu, protože u agregovaných elementů se používá dřevo jen tam, kde je to opravdu efektivní. Konstrukce elementu je tvořena nosnou spodní deskou, jejíž tloušťka je závislá na požadované požární odolnosti stavební konstrukce. Na ni jsou nalepena příčná a podélná žebra, jejichž výška je variabilní a závislá na požadované nosnosti komponentu. Celá konstrukce je uzavřena horní krycí deskou. Spojení žeber a desek je pouze lepením a lisováním za studena. Formáty: Délky elementů jsou libovolně volitelné až do maximální výrobní délky 12 m. Zpracování Jednotlivé díly se vyrábí z vícevrstvých desek na velkoformátovém CNC zařízení (podle CAD dat). Následně se sestavuje žebrová konstrukce a osazuje se případnými vložkami. Pomocí pozičních kolíků a lepidla se žebrová konstrukce vyrovnává ke krycí desce a lisováním za studena se vytváří pevný spoj. Po konečném opracování a po kontrole kvality se komponenty paketují ve správném montážním sledu a potahují se balící fólií. Pro snadnou orientaci na stavbě a správný postup při montáži jsou jednotlivé komponenty i palety vybaveny všemi potřebnými informacemi. Skladování NOVATOP je možné objednat jako polotovary, které si sami opracujete. Skladovat se musí v suchu, čistotě a položené absolutně rovně. Z důvodu účelnosti probíhá Standardní šířky: 0,69/1,03/2,09/2,45 metru. konečné opracování ve výrobě, komponenty jsou dodávány Standardní výšky: 160/200/240 mm. přesně podle požadavků hotové k montáži přímo na stavbu Další výšky na zakázku, maximální výrobní výška je 400 mm. ( just in time ). Rozměrové tolerance: Tolerance jmenovité šířky a délky: Přímost boků: Pravoúhlost: Kvality: ±2 mm ±1 mm/m ±1 mm/m C/C, B/C, A/C 18

4 TYPY ELEMENTŮ Výšky elementů Podélný spoj elementu Standard 160 mm Pohledově je možné provést podélnou spojovací spáru Na přání Maximálně Rastr pokládky Verlegeraster (na (stumpf) tupo) Hrubá Bruttobreite šířka mm 240 mm 280 mm 320 mm 400 mm na tupo nebo s vůlí cca 4 mm. Doporučuje se utěsnění spáry v oblasti žeber k zamezení průniku vzduchu. Stumpf, gefast offene Fuge NOVATOP Na tupo bez vůle se sraženou hranou. S vůlí (4 mm) a sraženou hranou. Rastr pokládky Verlegeraster (na(stumpf) tupo) Hrubá Bruttobreite šířka Rastr Verlegeraster pokládky 2090 (na (stumpf) tupo) Hrubá Bruttobreite šířka 2125 Rastr Verlegeraster pokládky 2450 (na (stumpf) tupo) Hrubá Bruttobreite šířka

5 KONSTRUKČNÍ DETAILY STŘECH A STĚNY PEVNOST A EFEKTIVNOST Hřeben okap Napojení hřebene na velký průřez nosníku. Štít štít Napojení na sedlo. Nenosná vnitřní stěna Detail hřeben s vložkou a sešroubováním na stavbě. Napojení kluzným spojem (zdvojená hlavice s izolační vložkou). 20

6 KONSTRUKČNÍ DETAILY STŘECH Přečnívající střechy Prvek v přečnívající střeše u okapu. Ploché střechy Střešní krytina s extensivním zeleným porostem/štěrk. Prvek v přečnívající části štítu. Střešní krytina s extensivním zeleným porostem/štěrk. NOVATOP 21

7 KONSTRUKČNÍ DETAILY STROPŮ PEVNOST A EFEKTIVNOST Patky stěny Rám, hrázděná konstrukce. Minimální šířka uložení. Konstrukce z NOVATOP STATIC SOLID. Zděná nebo betonová konstrukce. 22

8 KONSTRUKČNÍ DETAILY STROPŮ Zděná nebo betonová konstrukce. Zděná konstrukce s betonovým věncem, prvek vsunuté patky. Uložení průvlaku NOVATOP Průvlak z masivního dřeva (lepený hranol) prvky položené. Průvlak z oceli prvky položené. Průvlak z oceli prvky vsunuté. 23

9 STATICKÉ CHARAKTERISTIKY PEVNOST A EFEKTIVNOST Charakteristické hodnoty podle SIA 265, DIN1052, ETAG 019, EUROCODE 5 : ČSN EN Výška Výška žeber Tloušťka opláštění Hmotnost Limitní průřezová odolnost nahoře dole podle SIA265 podle DIN1052 h (mm) h r (mm) d o (mm) d u (mm) Hmotnost(kg/m2) R m,d,y * (knm) R v,d,z * (kn) R m,d,y * (knm) R v,d,z * (kn) ,0 16,5 29,5 18, ,0 21,6 40,1 23, ,4 26,8 51,1 29,7 REI 30 Výška Výška žeber Tloušťka opláštění Hmotnost Limitní průřezová odolnost nahoře dole podle SIA265 podle DIN1052 h (mm) h r (mm) d o (mm) d u (mm) Hmotnost(kg/m2) R m,d,y * (knm) R v,d,z * (kn) R m,d,y * (knm) R v,d,z * (kn) ,5 16,3 27,9 18, ,4 21,3 38,4 23, ,6 26,5 49,2 29,3 REI 60 Výška Výška žeber Tloušťka opláštění Hmotnost Limitní průřezová odolnost nahoře dole podle SIA265 podle DIN1052 h (mm) h r (mm) d o (mm) d u (mm) Hmotnost(kg/m2) R m,d,y * (knm) R v,d,z * (kn) R m,d,y * (knm) R v,d,z * (kn) ,6 15,4 28,1 17, ,6 20,4 38,6 22, ,2 25,7 49,8 28,4 Podklady * Odolnost průřezů se vztahuje k rozpětí 4,0 m s rovnoměrným liniovým zatížením. Vztažná šířka je 1 m. Výpočet podle SIA 265 f m,d f v,d 14N/mm2 1.5N/mm2 t 1 w 1 Výpočet podle DIN 1052 f m,k f v,k 24N/mm2 2.7N/mm2 24

10 DIAGRAMY NOSNÍKŮ S JEDNÍM POLEM Diagramy předběžného dimenzování jsou určeny pro první Rámcové podmínky k tomu jsou dány zákonně platnými posouzení. Výsledky musí být před definitivní volbou výpočtovými normami podle SIA/DIN/EN a aktuálními NOVATOP ELEMETS odborně technicky přezkoušeny a musí být doložena jejich statická vhodnost. Přitom je třeba zohlednit nahodilé (klimatické, např. sníh + užitné, např. pohyb osob) a stálé zatížení (např. skladba podlahy na elementu). Předběžné dimenzování l/450 kn/m2 (zatížení qn + q A ) poznatky výzkumu. Rovněž je nutno doložit potřebný upevňovací materiál s příslušnými podpěrnými podmínkami. l v mm NOVATOP 160 NOVATOP 200 NOVATOP 240 NOVATOP NOVATOP NOVATOP užitná zátěž (q N ) stálé zatížení (q A ) vlastní hmotnost (zohledněna) délka upnutí l v mm 25

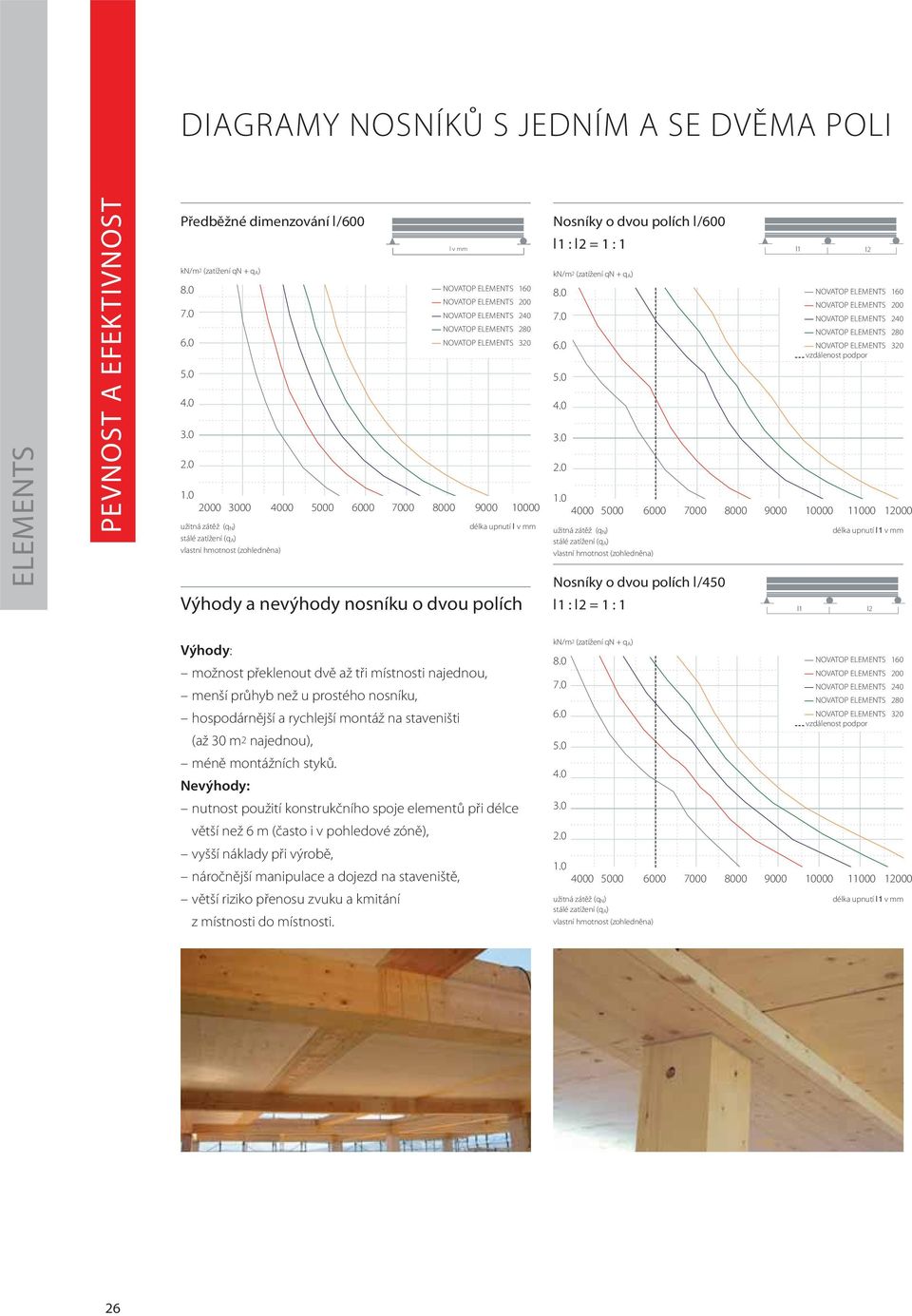

11 DIAGRAMY NOSNÍKŮ S JEDNÍM A SE DVĚMA POLI PEVNOST A EFEKTIVNOST Předběžné dimenzování l/600 l v mm kn/m2 (zatížení qn + qa) 8.0 NOVATOP 160 NOVATOP NOVATOP 240 NOVATOP NOVATOP užitná zátěž (qn) délka upnutí l v mm stálé zatížení (qa) vlastní hmotnost (zohledněna) Výhody a nevýhody nosníku o dvou polích Nosníky o dvou polích l/600 l1 : l2 = 1 : 1 kn/m2 (zatížení qn + qa) užitná zátěž (qn) stálé zatížení (qa) vlastní hmotnost (zohledněna) Nosníky o dvou polích l/450 l1 : l2 = 1 : 1 l1 l1 l2 NOVATOP 160 NOVATOP 200 NOVATOP 240 NOVATOP 280 NOVATOP 320 vzdálenost podpor délka upnutí l1 v mm l2 Výhody: možnost překlenout dvě až tři místnosti najednou, menší průhyb než u prostého nosníku, hospodárnější a rychlejší montáž na staveništi (až 30 m2 najednou), méně montážních styků. Nevýhody: nutnost použití konstrukčního spoje elementů při délce větší než 6 m (často i v pohledové zóně), vyšší náklady při výrobě, náročnější manipulace a dojezd na staveniště, větší riziko přenosu zvuku a kmitání z místnosti do místnosti. kn/m2 (zatížení qn + qa) NOVATOP 160 NOVATOP 200 NOVATOP 240 NOVATOP 280 NOVATOP 320 vzdálenost podpor užitná zátěž (qn) stálé zatížení (qa) vlastní hmotnost (zohledněna) délka upnutí l1 v mm 26

12 ZVUKOVÁ IZOLACE Uvědomujeme si vlastnosti dřevostaveb z hlediska zvukové izolace a akustiky. U komponentů NOVATOP lze pomocí inteligentních dodatečných úprav a optimálně přizpůsobených podlahových nástaveb dosáhnout zákonem daných hodnot pro komfortní bydlení v rodinných i vícegeneračních domech. Dokonce i pro komunální a průmyslové stavební projekty nabízí NOVATOP specifická řešení. Stupně požadavků podle SIA 181 Minimální požadavky Zajišťují zvukovou izolaci, která může předejít podstatným závadám. Tabulka podle SIA 181 pro požadavky na prostorový dělicí stavební prvek jako ochranu proti vnitřnímu hluku Stupeň rušení vnitřním hlukem (vysílací místnost) Žádný Mírný Silný Velmi silný Šíření zvuku vzduchem Kročejová neprůzvučnost Nehlučné užívání Normální užívání Hlučné užívání Užívání s intenzivní hlučností Čítárny, čekárny, archivy, atd. Čítárny, čekárny, archivy, atd. Prostory pro pacienty a sanitární prostory Obývací pokoje, ložnice, kuchyně, koupelny, WC, schodiště, chodby, kanceláře, konferenční místnosti, školní třídy, laboratoře, atd. Obývací pokoje, ložnice, kuchyně, koupelny, WC, schodiště, chodby, kanceláře, konferenční místnosti, školní třídy, laboratoře, atd. Kutilské dílny, hudební místnosti, shromažďovací prostory, tělocvičny, restaurační pro- Průmyslové provozy, dílny, kantýny, topení, garáže, výtahové šachty, strojovny. příslušející schodiště, vozy, zábavní podniky, k nim atd. Restaurace, sály, chodby, tělocvičny, dílny, hudební zkušebny Hluková citlivost zvuk šířený vzduchem (D i )* Nízká (v db) Střední (v db) Vysoká (v db) Zvýšené požadavky +3dB Hluková citlivost Kročejová neprůzvučnost (L)* Nízká (v db) Střední (v db) Vysoká (v db) Zvýšené požadavky +3dB *Dodržení požadavků: zvuk šířený vzduchem: Di, tot Di (db), kročejová hlučnost: L tot L (db) Užívání, stanovená ve stupni silný, pokud se tato vyskytují i v noci mezi a hod. Tabulka podle DIN 4109 pro požadavky na prostorový dělicí prvek jako ochranu proti vnitřnímu hluku Stavební prvek DIN 4109/1989 Příloha 2 k DIN (kritérium DIN 4109/1989 Požadavek Návrh na zvýšenou SST I SST II SST III zvukové izolace) zvukovou izolaci Únosné hlukové imise Všeobecný klid Vysoká míra klidu Nutná vyhodnocená míra zvukové izolace (zjišt.r w) v db Stropy bytů (vertikální zvuková izolace) Nutná vyhodnocená hladina kročejové neprůzvučnosti dle normy (zjišt. L n,w ) v db Stropy bytů (kročejová izolace v přijímacím prostoru) Zvýšené požadavky Zajišťují zvukovou izolaci, díky které se většina lidí cítí v budově pohodlně. U rodinných dvojdomů a řadových domů, jakož i u nově budovaných poschodí soukromých domů platí zvýšené požadavky. Speciální požadavky Speciální požadavky na zvukovou izolaci se řeší individuálně. Speciální poměry jsou dané obzvláště tehdy, pokud se hluková citlivost a stupeň zvukové zátěže odchylují podstatně směrem nahoru nebo dolů od uvedeného popisu. V každém případě je ale nutno dodržet minimální požadavky NOVATOP 27

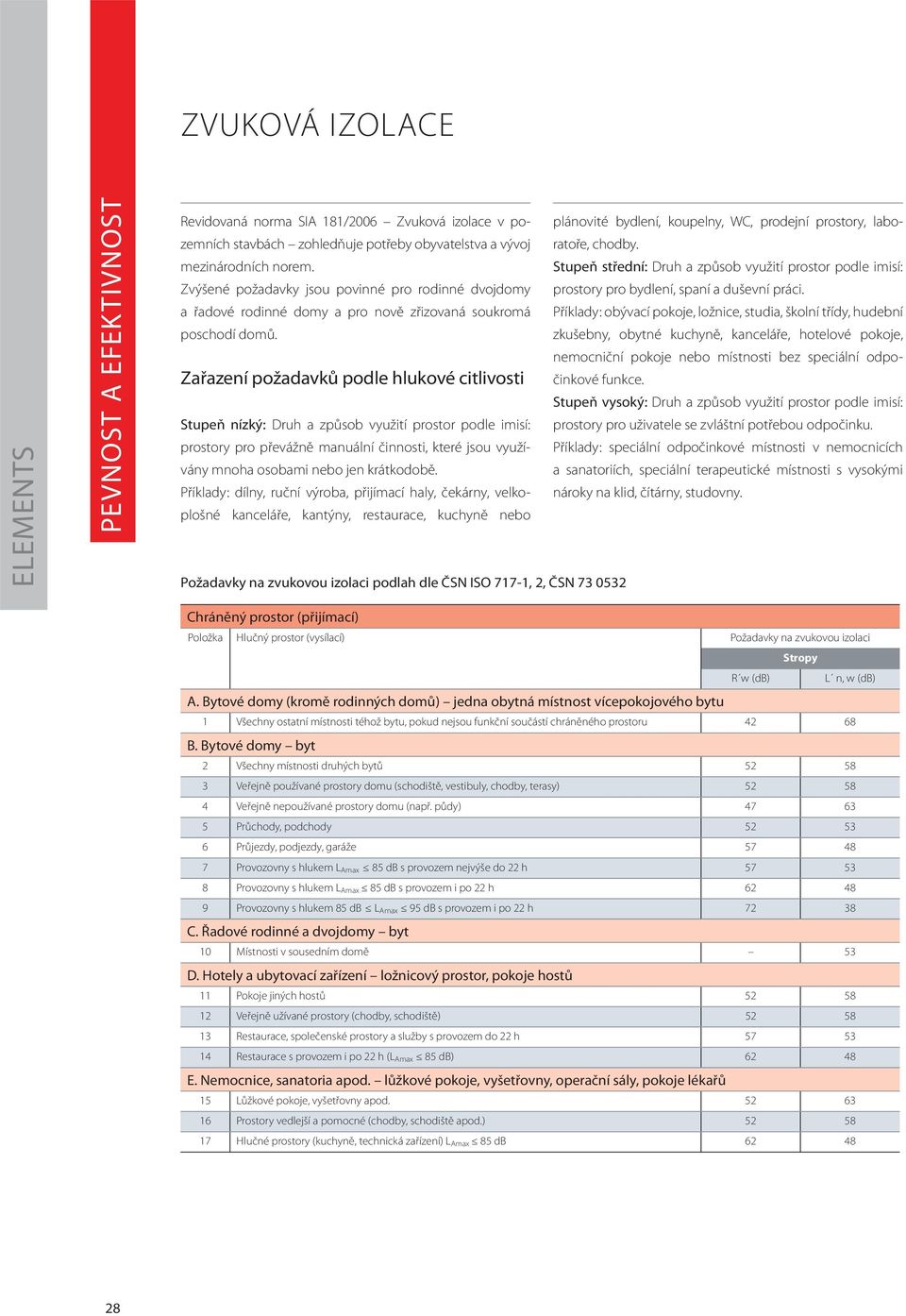

13 ZVUKOVÁ IZOLACE PEVNOST A EFEKTIVNOST Revidovaná norma SIA 181/2006 Zvuková izolace v pozemních stavbách zohledňuje potřeby obyvatelstva a vývoj mezinárodních norem. Zvýšené požadavky jsou povinné pro rodinné dvojdomy a řadové rodinné domy a pro nově zřizovaná soukromá poschodí domů. Zařazení požadavků podle hlukové citlivosti Stupeň nízký: Druh a způsob využití prostor podle imisí: prostory pro převážně manuální činnosti, které jsou využívány mnoha osobami nebo jen krátkodobě. Příklady: dílny, ruční výroba, přijímací haly, čekárny, velkoplošné kanceláře, kantýny, restaurace, kuchyně nebo Požadavky na zvukovou izolaci podlah dle ČSN ISO 717-1, 2, ČSN plánovité bydlení, koupelny, WC, prodejní prostory, laboratoře, chodby. Stupeň střední: Druh a způsob využití prostor podle imisí: prostory pro bydlení, spaní a duševní práci. Příklady: obývací pokoje, ložnice, studia, školní třídy, hudební zkušebny, obytné kuchyně, kanceláře, hotelové pokoje, nemocniční pokoje nebo místnosti bez speciální odpočinkové funkce. Stupeň vysoký: Druh a způsob využití prostor podle imisí: prostory pro uživatele se zvláštní potřebou odpočinku. Příklady: speciální odpočinkové místnosti v nemocnicích a sanatoriích, speciální terapeutické místnosti s vysokými nároky na klid, čítárny, studovny. Chráněný prostor (přijímací) Položka Hlučný prostor (vysílací) Požadavky na zvukovou izolaci A. Bytové domy (kromě rodinných domů) jedna obytná místnost vícepokojového bytu R w (db) Stropy 1 Všechny ostatní místnosti téhož bytu, pokud nejsou funkční součástí chráněného prostoru B. Bytové domy byt L n, w (db) 2 Všechny místnosti druhých bytů Veřejně používané prostory domu (schodiště, vestibuly, chodby, terasy) Veřejně nepoužívané prostory domu (např. půdy) Průchody, podchody Průjezdy, podjezdy, garáže Provozovny s hlukem L Amax 85 db s provozem nejvýše do 22 h Provozovny s hlukem L Amax 85 db s provozem i po 22 h Provozovny s hlukem 85 db L Amax 95 db s provozem i po 22 h C. Řadové rodinné a dvojdomy byt 10 Místnosti v sousedním domě 53 D. Hotely a ubytovací zařízení ložnicový prostor, pokoje hostů 11 Pokoje jiných hostů Veřejně užívané prostory (chodby, schodiště) Restaurace, společenské prostory a služby s provozem do 22 h Restaurace s provozem i po 22 h (L Amax 85 db) E. Nemocnice, sanatoria apod. lůžkové pokoje, vyšetřovny, operační sály, pokoje lékařů 15 Lůžkové pokoje, vyšetřovny apod Prostory vedlejší a pomocné (chodby, schodiště apod.) Hlučné prostory (kuchyně, technická zařízení) L Amax 85 db

14 ZVUKOVÁ IZOLACE Složení stropu Vzduchová neprůzvučnost (db) Kročejová neprůzvučnost (db) Lepené parkety 10 mm Cementový potěr 80 mm Minerální vlákna kročejová izolace 20 mm Extrudovaný polystyrén 30 mm NOVATOP 350 MM D i,tot = 58 ** L tot = 49 ** 3-vrstvá deska 27 mm Dřevěný rošt 263 mm + vápencová drť cca. 40 kg/m2 3-vrstvá deska mm (REI 60) ISO 717-1/SIA 181/2006 ISO 717-2/SIA 181/2006 Založeno na stavebním měření (2007); BFH Architektur, Holz- und Bau, CH-Biel Lepené parkety 10 mm Cementový potěr 80 mm Minerální vlákna kročejová izolace 20 mm Extrudovaný Polystyrén 30 mm NOVATOP 350 MM D i,tot = 47 ** L tot = 59 ** 3-vrstvá deska 27 mm Dřevěný rošt 263 mm 3-vrstvá deska mm (REI 60) ISO 717-1/SIA 181/2006 ISO 717-2/SIA 181/2006 Založeno na stavebním měření (2007); BFH Architektur, Holz- und Bau, CH-Biel Desky OSB 2 x 15 mm P+D Minerální vlákna kročejová izolace 30 mm NOVATOP 240 MM R w = 55 L n,w = 58 3-vrstvá deska 27 mm Dřevěný rošt 186 mm + vápencová drť cca. 40 kg/m2 3-vrstvá deska 27 mm ISO 717-1/ISO ISO 717-2/ISO Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín Podlahová krytina koberec 10 mm L n,w = 62 Podlahová krytina PVC 3,5 mm L n,w = 75 NOVATOP 240 MM 3-vrstvá deska 27 mm Dřevěný rošt 186 mm + vápencová drť cca. 40 kg/m2 3-vrstvá deska 27 mm ISO 717-2/ISO Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín NOVATOP 240 MM R w = 36 L n,w = 88 3-vrstvá deska 27 mm Dřevěný rošt 186 mm + vápencová drť cca. 40 kg/m2 3-vrstvá deska 27 mm ISO 717-1/ISO ISO 717-2/ISO Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín NOVATOP 240 MM R w = 27 L n,w = 93 3-vrstvá deska 27 mm Dřevěný rošt 186 mm 3-vrstvá deska 27 mm ISO 717-1/ISO ISO 717-2/ISO Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín Deska Fermacell tl. 20 mm Deska Steico standard tl. 8 mm Betonové dlaždice tl. 38 mm, 90 kg/m2 Deska Steico Therm tl. 20 mm NOVATOP 240 MM R w = 52 L n,w = 66 3-vrstvá smrk. deska tl. 27 mm dřevěný rošt 186 mm 3-vrstvá smrk deska tl. 27 mm ISO 717-1/SIA 181/2006 ISO 717-2/SIA 181/2006 Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín NOVATOP 29

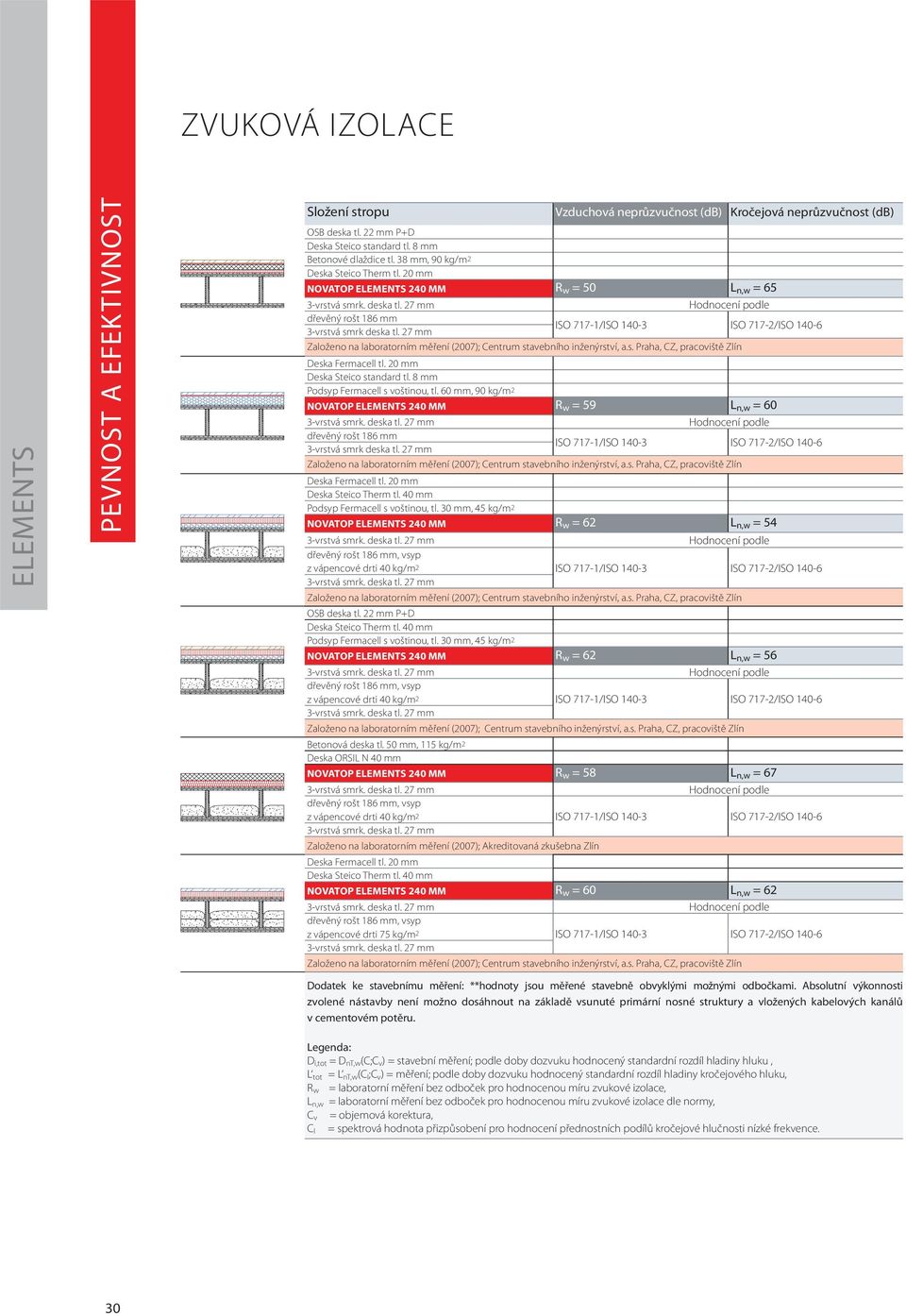

15 ZVUKOVÁ IZOLACE PEVNOST A EFEKTIVNOST Složení stropu Vzduchová neprůzvučnost (db) Kročejová neprůzvučnost (db) OSB deska tl. 22 mm P+D Deska Steico standard tl. 8 mm Betonové dlaždice tl. 38 mm, 90 kg/m2 Deska Steico Therm tl. 20 mm NOVATOP 240 MM R w = 50 L n,w = 65 3-vrstvá smrk. deska tl. 27 mm dřevěný rošt 186 mm 3-vrstvá smrk deska tl. 27 mm ISO 717-1/ISO ISO 717-2/ISO Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín Deska Fermacell tl. 20 mm Deska Steico standard tl. 8 mm Podsyp Fermacell s voštinou, tl. 60 mm, 90 kg/m2 NOVATOP 240 MM R w = 59 L n,w = 60 3-vrstvá smrk. deska tl. 27 mm dřevěný rošt 186 mm 3-vrstvá smrk deska tl. 27 mm ISO 717-1/ISO ISO 717-2/ISO Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín Deska Fermacell tl. 20 mm Deska Steico Therm tl. 40 mm Podsyp Fermacell s voštinou, tl. 30 mm, 45 kg/m2 NOVATOP 240 MM R w = 62 L n,w = 54 3-vrstvá smrk. deska tl. 27 mm dřevěný rošt 186 mm, vsyp z vápencové drti 40 kg/m2 ISO 717-1/ISO ISO 717-2/ISO vrstvá smrk. deska tl. 27 mm Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín OSB deska tl. 22 mm P+D Deska Steico Therm tl. 40 mm Podsyp Fermacell s voštinou, tl. 30 mm, 45 kg/m2 NOVATOP 240 MM R w = 62 L n,w = 56 3-vrstvá smrk. deska tl. 27 mm dřevěný rošt 186 mm, vsyp z vápencové drti 40 kg/m2 ISO 717-1/ISO ISO 717-2/ISO vrstvá smrk. deska tl. 27 mm Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín Betonová deska tl. 50 mm, 115 kg/m2 Deska ORSIL N 40 mm NOVATOP 240 MM R w = 58 L n,w = 67 3-vrstvá smrk. deska tl. 27 mm dřevěný rošt 186 mm, vsyp z vápencové drti 40 kg/m2 ISO 717-1/ISO ISO 717-2/ISO vrstvá smrk. deska tl. 27 mm Založeno na laboratorním měření (2007); Akreditovaná zkušebna Zlín Deska Fermacell tl. 20 mm Deska Steico Therm tl. 40 mm NOVATOP 240 MM R w = 60 L n,w = 62 3-vrstvá smrk. deska tl. 27 mm dřevěný rošt 186 mm, vsyp z vápencové drti 75 kg/m2 ISO 717-1/ISO ISO 717-2/ISO vrstvá smrk. deska tl. 27 mm Založeno na laboratorním měření (2007); Centrum stavebního inženýrství, a.s. Praha, CZ, pracoviště Zlín Dodatek ke stavebnímu měření: **hodnoty jsou měřené stavebně obvyklými možnými odbočkami. Absolutní výkonnosti zvolené nástavby není možno dosáhnout na základě vsunuté primární nosné struktury a vložených kabelových kanálů v cementovém potěru. Legenda: D i,tot = D nt,w (C;C v ) = stavební měření; podle doby dozvuku hodnocený standardní rozdíl hladiny hluku, L tot = L nt,w (C I ;C v ) = měření; podle doby dozvuku hodnocený standardní rozdíl hladiny kročejového hluku, R w = laboratorní měření bez odboček pro hodnocenou míru zvukové izolace, L n,w = laboratorní měření bez odboček pro hodnocenou míru zvukové izolace dle normy, C v = objemová korektura, = spektrová hodnota přizpůsobení pro hodnocení přednostních podílů kročejové hlučnosti nízké frekvence. C I 30

16 POŽÁRNÍ ODOLNOST Požární odolnost BKZ 4.3 NOVATOP se vyrábějí kompletně ze smrkového Stupeň hořlavosti 4, středně hořlavý dřeva. Vzhledem k tomuto materiálu jsou tyto komponenty zařazeny podle švýcarské normy protipožární ochrany (VKF) do požární třídy BKZ 4.3. Podle ČSN EN reakce na oheň Ds2d0 a podle DIN jsou zařazeny do třídy stavebních materiálů B2: hořlavé, normálně zápalné stavební materiály. Působení ohně podle ISO Podle ISO- působení ohně je doba odolávání ohni definována následujícími požadavky na: R = (Résistance) odolnost proti zřícení Stavební materiály, které jsou normálně zápalné a bez dalšího přívodu tepla samostatně hoří po delší dobu. Stupeň kouřivosti 3, slabá tvorba kouře Prověřování Na základě těchto zařazení se u stavebních dílců prověřují následující vlastnosti: R Nosné stavební dílce NOVATOP E = (Etanchéité) EI těsnost spoje panelů Nenosné, prostory uzavírající stavební dílce I = (Isolation) REI tepelná izolace od ohně odvrácené strany Nosné, prostory uzavírající stavební dílce Zkoušky protipožární odolnosti ve státním certifikovaném ústavu protipožární ochrany FIRES (SK) Dne byla podle normy EN (2001) u dvou níže uvedených zkušebních vzorků zkoušena odolnost proti ohni. Zkouška za plošného zatížení (300 kg/m2) po dobu 43 minut. REI 30 Zkouška za plošného zatížení (300 kg/m2) po dobu 84 minut. REI 60 31

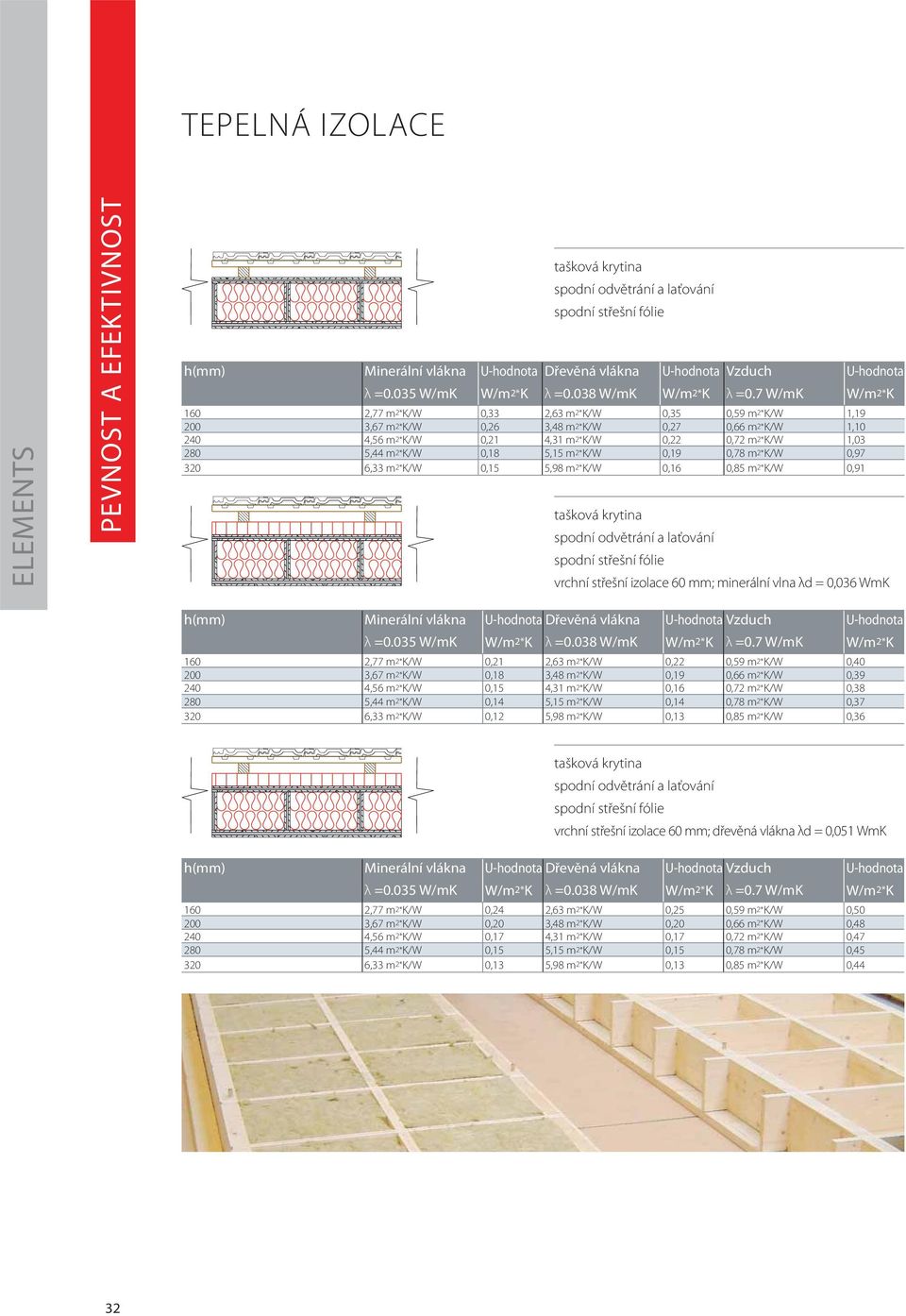

17 TEPELNÁ IZOLACE PEVNOST A EFEKTIVNOST h(mm) Minerální vlákna λ =0.035 W/mK tašková krytina spodní odvětrání a laťování spodní střešní fólie U-hodnota Dřevěná vlákna U-hodnota Vzduch U-hodnota W/m2*K λ =0.038 W/mK W/m2*K λ =0.7 W/mK W/m2*K 160 2,77 m2*k/w 0,33 2,63 m2*k/w 0,35 0,59 m2*k/w 1, ,67 m2*k/w 0,26 3,48 m2*k/w 0,27 0,66 m2*k/w 1, ,56 m2*k/w 0,21 4,31 m2*k/w 0,22 0,72 m2*k/w 1, ,44 m2*k/w 0,18 5,15 m2*k/w 0,19 0,78 m2*k/w 0, ,33 m2*k/w 0,15 5,98 m2*k/w 0,16 0,85 m2*k/w 0,91 h(mm) Minerální vlákna λ =0.035 W/mK tašková krytina spodní odvětrání a laťování spodní střešní fólie vrchní střešní izolace 60 mm; minerální vlna λd = 0,036 WmK U-hodnota Dřevěná vlákna U-hodnota Vzduch U-hodnota W/m2*K λ =0.038 W/mK W/m2*K λ =0.7 W/mK W/m2*K 160 2,77 m2*k/w 0,21 2,63 m2*k/w 0,22 0,59 m2*k/w 0, ,67 m2*k/w 0,18 3,48 m2*k/w 0,19 0,66 m2*k/w 0, ,56 m2*k/w 0,15 4,31 m2*k/w 0,16 0,72 m2*k/w 0, ,44 m2*k/w 0,14 5,15 m2*k/w 0,14 0,78 m2*k/w 0, ,33 m2*k/w 0,12 5,98 m2*k/w 0,13 0,85 m2*k/w 0,36 h(mm) Minerální vlákna λ =0.035 W/mK tašková krytina spodní odvětrání a laťování spodní střešní fólie vrchní střešní izolace 60 mm; dřevěná vlákna λd = 0,051 WmK U-hodnota Dřevěná vlákna U-hodnota Vzduch U-hodnota W/m2*K λ =0.038 W/mK W/m2*K λ =0.7 W/mK W/m2*K 160 2,77 m2*k/w 0,24 2,63 m2*k/w 0,25 0,59 m2*k/w 0, ,67 m2*k/w 0,20 3,48 m2*k/w 0,20 0,66 m2*k/w 0, ,56 m2*k/w 0,17 4,31 m2*k/w 0,17 0,72 m2*k/w 0, ,44 m2*k/w 0,15 5,15 m2*k/w 0,15 0,78 m2*k/w 0, ,33 m2*k/w 0,13 5,98 m2*k/w 0,13 0,85 m2*k/w 0,44 32

18 MONTÁŽ Všeobecně Zdvihací prostředky/jeřáb Nejvyšší efektivnosti výstavby je dosaženo především díky Definovat maximální zdvihané zatížení a dosah. velkoplošnosti elementů a jednoduchosti montážních spojů. Jako důležitý bod pro kalkulaci montážních časů je nutné znát místní podmínky na staveništi. Montáž Obrovskou výhodou komponentů NOVATOP je rychlost a jednoduchost montáže s vysokou přesností! Montáž 100 m2 stropu trvá přibližně hodinu za asistence 2 montérů a jednoho jeřábníka. Staví se podle plánu pokládky přímo z kamionu bez další meziskladovací manipulace. Šetříte tak místo, čas, pracovní sílu a ve výsledku peníze. Před dodáním prvních elementů se doporučuje zaměření celého staveniště. Rozměřte a označte rastr elementu na místo uložení ( např. stěna). Podélné spoje se v odstupech cca. 120 mm přibijí, přišroubují nebo zasvorkují. Je nutné Meziskládka Časy vykládky jsou zahrnuty v dodací ceně max. do 90 minut. Delší prostoje se zúčtovávají. Doporučení: Mějte na paměti sled montáže. Balíky s elementy jsou zabaleny ve fólii a na ní je vyznačen obsah balení. Doporučuje se stálá ochrana proti povětrnostním podmínkám. Zavěšovací systémy NOVATOP jsou z výroby připraveny pro standardní zavěšovací systémy. Zásadně se pracuje se systémy vratných zdvihacích popruhů. Tento popruhový systém je možno zajistit u dodavatele. Jeřábové popruhy, řetězy nebo závěsné vozíky musí zajistit stavba. Důležité: Elementy je bezpodmínečně nutné umisťovat NOVATOP dodržet údaje o minimální šířce uložení (viz detail str. 20). do požadované montážní polohy pomocí 4 popruhových Mějte připravené montážní pomůcky, pracujte s trámovými systémů. svěrkami (račnami). Neodborné stlučení může vést Důležité: Dbejte bezpodmínečně na to, aby byl mezi ele- k poškození elementu. mentem a popruhovým systémem dodržován úhel cca. 60. Vjezd a výjezd Pro euro tahače je nutno zajistit vjezd a výjezd. Speciální vozidla (vysokozdvižné vozíky, jeřáby atd.) na objednávku. 33

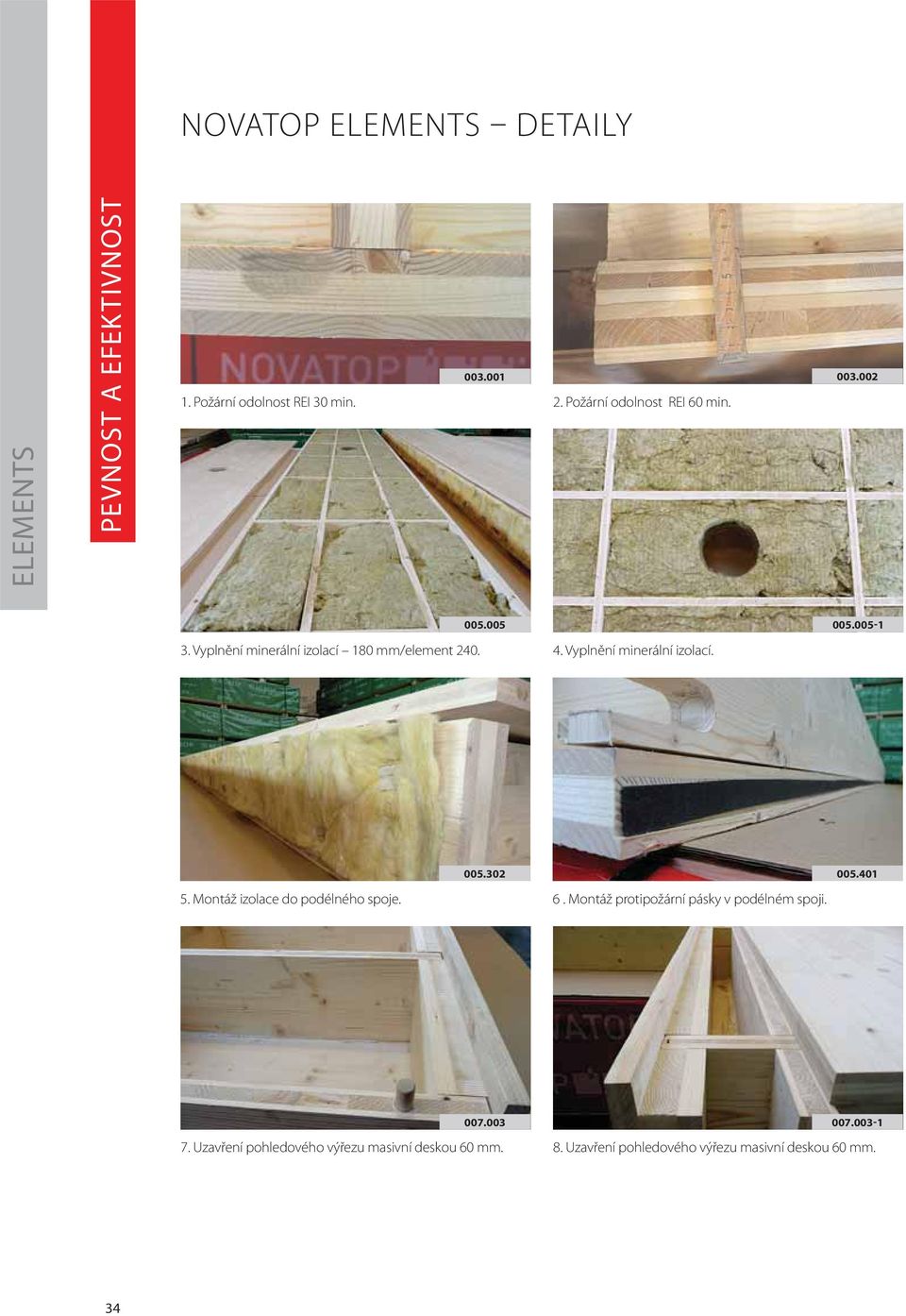

19 NOVATOP DETAILY PEVNOST A EFEKTIVNOST 1. Požární odolnost REI 30 min Požární odolnost REI 60 min Vyplnění minerální izolací 180 mm/element Vyplnění minerální izolací Montáž izolace do podélného spoje. 6. Montáž protipožární pásky v podélném spoji Uzavření pohledového výřezu masivní deskou 60 mm Uzavření pohledového výřezu masivní deskou 60 mm. 34

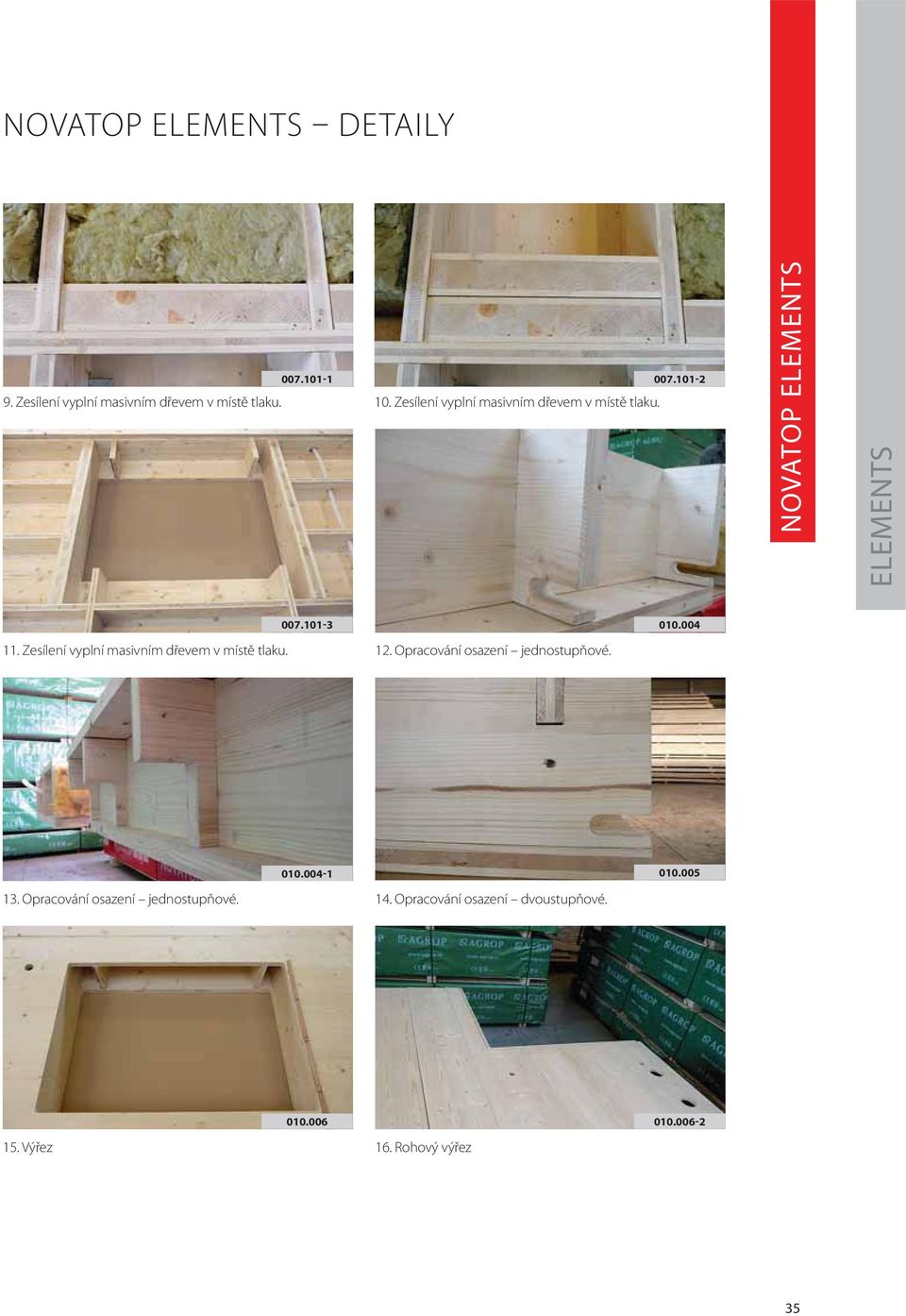

20 NOVATOP DETAILY 9. Zesílení vyplní masivním dřevem v místě tlaku Zesílení vyplní masivním dřevem v místě tlaku NOVATOP 11. Zesílení vyplní masivním dřevem v místě tlaku Opracování osazení jednostupňové Opracování osazení jednostupňové Opracování osazení dvoustupňové Výřez 16. Rohový výřez 35

21 NOVATOP DETAILY PEVNOST A EFEKTIVNOST 17. Průnik v ploše elementu kruhový Vrtání děr do průměru 50 mm Vrtání děr do žeber pro vedení instalací. 20. Vrtání děr do žeber pro vedení instalací Podélný výřez v horní desce nezalepený pro vedení instalací Podélný výřez v horní desce nezalepený pro vedení instalací Podélný výřez v horní desce nezalepený pro vedení instalací. 24. Šikmý řez celého elementu

22 NOVATOP DETAILY 25. Šikmý řez celého elementu Rohový výřez NOVATOP Rohový výřez. 28. Průnik v ploše elementu kruhový. 29. Průnik v ploše elementu kruhový Průnik v ploše elementu kruhový Značení elementů. 32. Značení elementů. 37
