1 CZ SK HR SI NÁVOD K POUŽÍVÁNÍ DŮLEŽITÁ INFORMACE: Prosíme, než začnete zařízení používat, přečtěte si pečlivě tyto pokyny a ujistěte se, že jim plně rozumíte. Tento návod si uschovejte k nahlédnutí v budoucnu. NÁVOD NA OBSLUHU DÔLEŽITÉ INFORMÁCIE: Už pred používaním tohto zariadenia si dôkladne prečítajte tento návod, aby ste mu dokonale porozumeli. Odložte si návod na budúce používanie. UPUTE ZA RUKOVANJE VAŽNA INFORMACIJA: Prije upotrebe proizvoda pažljivo pročitajte ove upute za rukovanje i siguran rad, i uvjerite se jeste li ih pravilno razumjeli. Sahranite upute za rukovanje za iduče potrebe. NAVODILA ZA UPORABO VAŽNA INFORMACIJA: Skrbno preberite ta navodila za uporabo in se prepričajte, da ste jih razumeli preden uporabite proizvod. Shranite navodila za uporabo za prihodnje potrebe Rev. 4 11/30/10 BRW

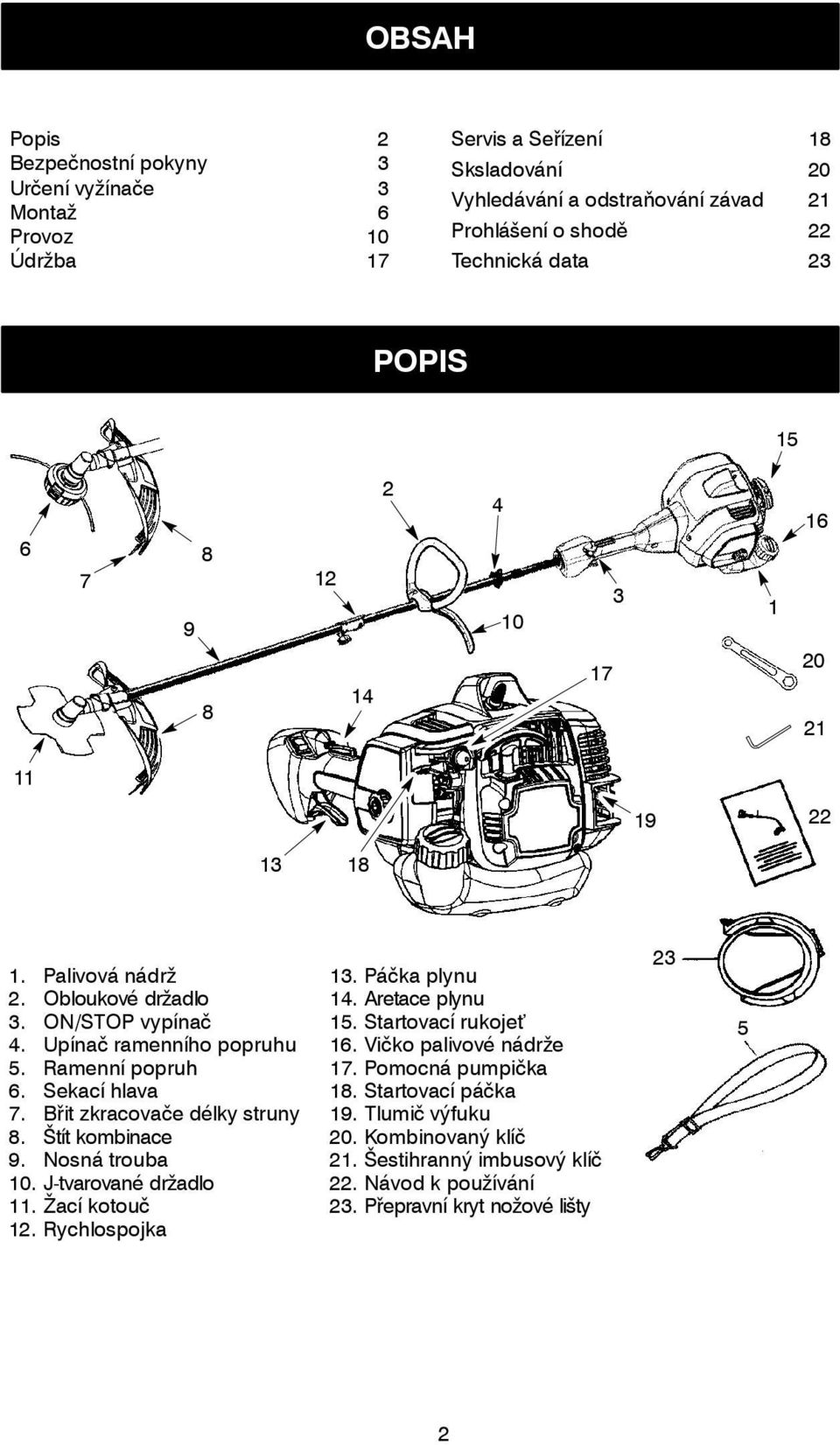

2 OBSAH Popis 2 Bezpečnostní pokyny 3 Určení vyžínače 3 Montaž 6 Provoz 10 Údržba 17 Servis a Seřízení 18 Sksladování 20 Vyhledávání a odstraňování závad 21 Prohlášení o shodě 22 Technická data 23 POPIS Palivová nádrž 2. Obloukové držadlo 3. ON/STOP vypínač 4. Upínač ramenního popruhu 5. Ramenní popruh 6. Sekací hlava 7. Břit zkracovače délky struny 8. Štít kombinace 9. Nosná trouba 10. J-tvarované držadlo 11. Žací kotouč 12. Rychlospojka 13. Páčka plynu 14. Aretace plynu 15. Startovací rukojeť 16. Vičko palivové nádrže 17. Pomocná pumpička 18. Startovací páčka 19. Tlumič výfuku 20. Kombinovaný klíč 21.Šestihrannýimbusovýklíč 22. Návod k používání 23. Přepravní kryt nožové lišty

3 BEZPEČNOSTNÍ POKYNY A. D. F. I. B. E. G. J. C. H. K. A. VÝSTRAHA! Tento vyžínač může být nebezpečný! Neopatrné nebonesprávné použití může způsobit vážná nebo smrtelná zranění. B. Než začnete vyžínač používat přečtěte si instrukce uvedené v tomto návodu a ujistěte se, že jste jim zcela porozuměli. C. Při práci se strojem vždy používejte: Chrániče sluchu, ochranný štít obličeje, přilbu, boty a rukavice. D. NEBEZPEČÍ: Kovový kotouč můžebýtprudceodhozen (zpětný vrh) od materiálu, který neuřízne. Zpětný vrh kovového kotouče může způsobit amputaci rukou nebo nohou. Nedovolte lidem a zvířatům, aby se přibližovali blíže než na 15 metrů. E. VÝSTRAHA! Žací kotouč/struna sekací hlavy může prudce vymrštit předměty. Může dojít k oslepnutí nebo poranění. Při práci se strojem noste vždy ochranné brýle achraňte si nohy. F. Obsluha stroje musí zajistit, že se připráci nebudou v okruhu nejméně 15 m pohybovat žádné osoby. Jestliže bude pracovat ve stejné oblasti několik lidí, musí být dodržována 15 metrová bezpečná vzdálenost. G. Používejte bezolovnatý benzín. H. Přední rukojeť může být umístěna pouze pod symbolem šipky. I. Hlavní vypínač motoru (ON/STOP --- zapnuto/vypnuto) J. Garantovaná hladina akustického výkonu (podle nařízení Směrnice 2000/14/EC) K. Maximální počet otáček vřetena (min ---1) URČENÍ VYŽÍNAČE VÝSTRAHA: Při používání zahradní techniky musí být dodržována základní bez--- pečnostní pravidla a tím se snížilo riziko vzniku požáru nebo vážného poranění. Pročtěte si a vždy postupujte v souladu se všemi uvedenými instrukcemi. NEBEZPEČÍ: Tento vyžínač poháněný benzínovým motorem mùže být nebezpečný! Křovinořez může způsobit těžké poranění, včetně odříznutí končetiny nebo ztráty zraku uživatele i ostatních osob. Upozornění a bezpečnostní pokyny uvedené v této je třeba dodržovat, aby byla zajištěna základní bezpečnost a efektivnost při práci s křovinořezem. Uživatel odpovídá za dodržení všech upozornění a pokynů uvedených v této příručce a vyznačených na křovinořezu. Před sestavením a prvním použitím křovinořezu si pozorně přečtěte celý návod k použití! Se strojem nesmí pracovat osoby, které se prokazatelně neseznámily s návodem k používání, způsobem ovládání stroje, bezpečnostními instrukcemi a symboly uvedenými v návodu a na stroji. Nikdy nedovolte dětem aby pracovaly s tímto vyžínačem. NÁVOD K POUžÍVÁNÍ BEZPEČNOSTNÍ SYMBOLY NA STROJI NEBEZPEČÍ: Kovový kotouč může být prudce odhozen (zpětný vrh) od materiálu, který neuřízne. Zpětný vrh kovového kotouče může způsobit amputaci rukou nebo nohou. Nedovolte lidem a zvířatům, aby se přibližovali blíže než na 15 metrů. 3

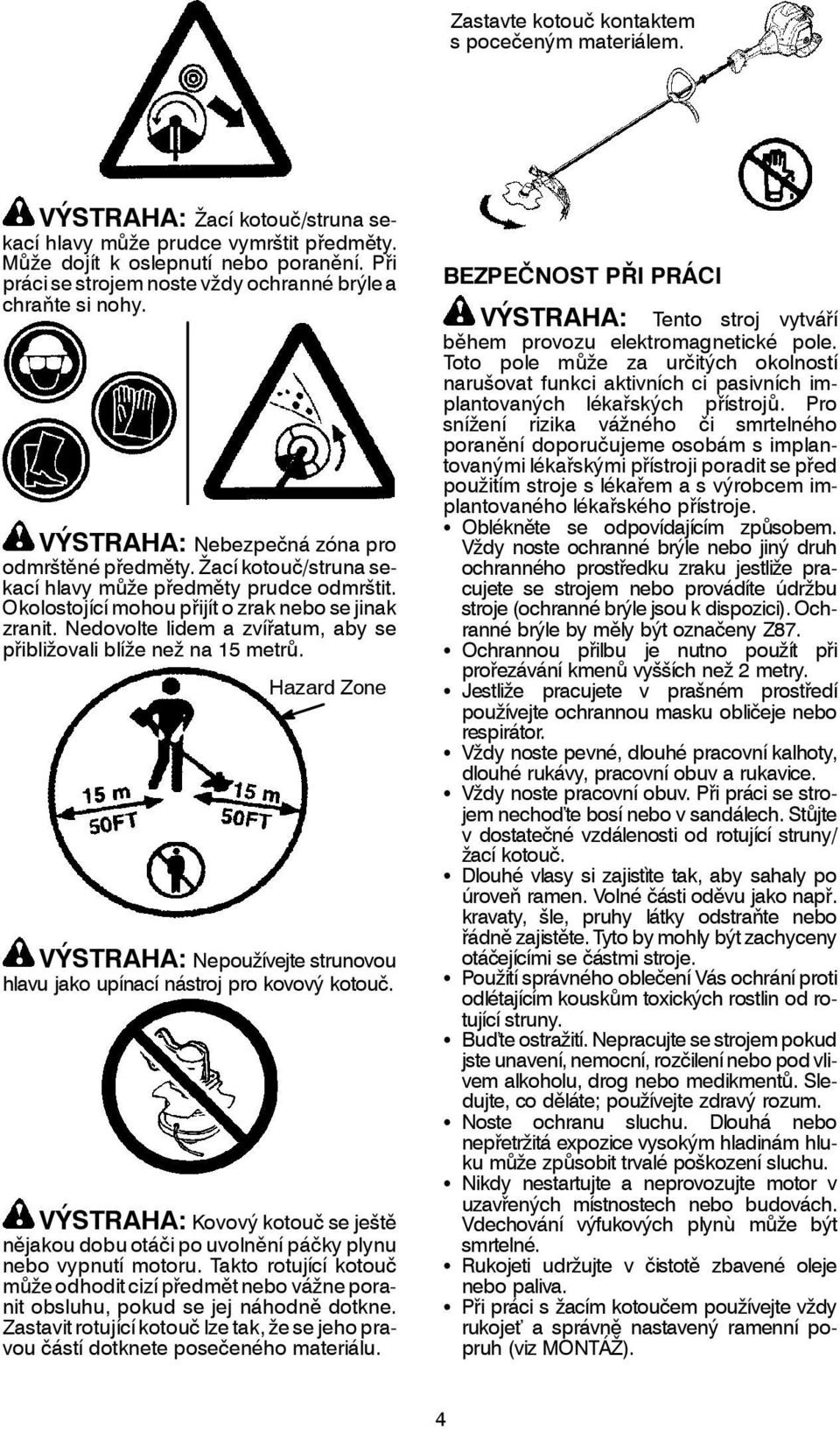

4 Zastavte kotouč kontaktem spocečeným materiálem. VÝSTRAHA: Žací kotouč/struna sekací hlavy může prudce vymrštit předměty. Může dojít k oslepnutí nebo poranění. Při práci se strojem noste vždy ochranné brýle a chraňte si nohy. VÝSTRAHA: Nebezpečná zóna pro odmrštěné předměty. Žací kotouč/struna sekací hlavy může předměty prudce odmrštit. Okolostojící mohou přijít o zrak nebo se jinak zranit. Nedovolte lidem a zvířatum, aby se přibližovali blíže než na 15 metrů. Hazard Zone VÝSTRAHA: Nepoužívejte strunovou hlavu jako upínací nástroj pro kovový kotouč. VÝSTRAHA: Kovový kotouč se ještě nějakou dobu otáči pouvolnění páčky plynu nebo vypnutí motoru. Takto rotující kotouč může odhodit cizí předmět nebo vážne poranit obsluhu, pokud se jej náhodně dotkne. Zastavit rotující kotouč lze tak, že se jeho pravou částí dotknete posečeného materiálu. BEZPEČNOST PŘI PRÁCI VÝSTRAHA: Tento stroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých okolností narušovat funkci aktivních ci pasivních implantovaných lékařských přístrojů. Pro snížení rizika vážného či smrtelného poranění doporučujeme osobám s implantovanými lékařskými přístroji poradit se před použitím stroje s lékařem a s výrobcem implantovaného lékařského přístroje. S Oblékněte se odpovídajícím způsobem. Vždy noste ochranné brýle nebo jiný druh ochranného prostředku zraku jestliže pracujete se strojem nebo provádíte údržbu stroje (ochranné brýle jsou k dispozici). Ochranné brýle by měly být označeny Z87. S Ochrannou přilbu je nutno použít při prořezávání kmenů vyšších než 2 metry. S Jestliže pracujete v prašném prostředí používejte ochrannou masku obličeje nebo respirátor. S Vždy noste pevné, dlouhé pracovní kalhoty, dlouhé rukávy, pracovní obuv a rukavice. S Vždy noste pracovní obuv. Při práci se strojem nechoďte bosí nebo v sandálech. Stůjte v dostatečné vzdálenosti od rotující struny/ žací kotouč. S Dlouhé vlasy si zajistìte tak, aby sahaly po úroveň ramen. Volné části oděvu jako např. kravaty, šle, pruhy látky odstraňte nebo řádně zajistěte. Tyto by mohly být zachyceny otáčejícími se částmi stroje. S Použití správného oblečení Vás ochrání proti odlétajícím kouskům toxických rostlin od rotující struny. S Buďte ostražití. Nepracujte se strojem pokud jste unavení, nemocní, rozčilení nebo pod vlivem alkoholu, drog nebo medikmentů. Sledujte, co děláte; používejte zdravý rozum. S Noste ochranu sluchu. Dlouhá nebo nepřetržitá expozice vysokým hladinám hluku může způsobit trvalé poškození sluchu. S Nikdy nestartujte a neprovozujte motor v uzavřených místnostech nebo budovách. Vdechování výfukových plynù může být smrtelné. S Rukojeti udržujte v čistotě zbavené oleje nebo paliva. S Při práci s žacím kotoučem používejte vždy rukojeť a správně nastavený ramenní popruh (viz MONTÁŽ). 4

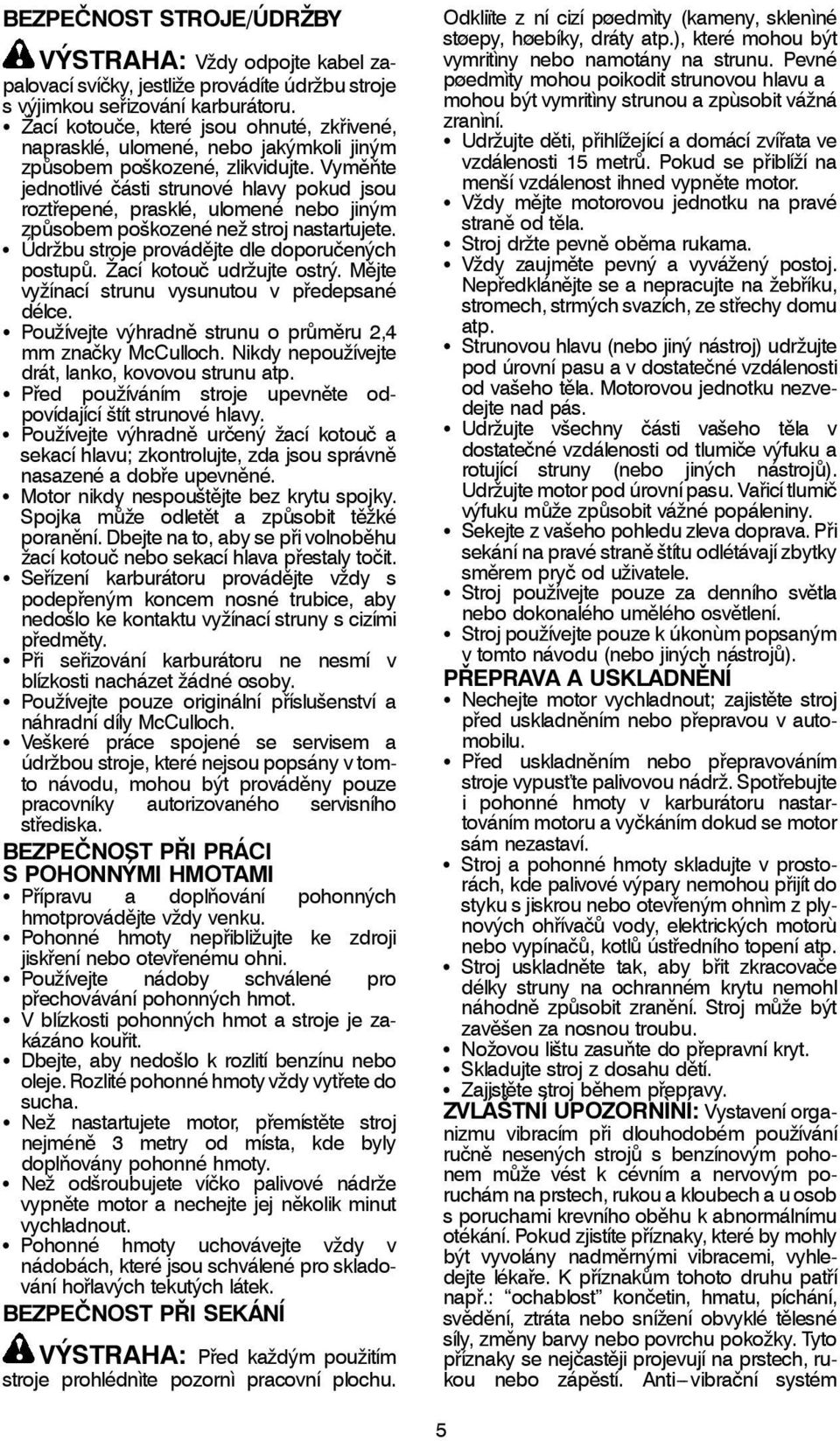

5 BEZPEČNOST STROJE/ÚDRŽBY VÝSTRAHA: Vždy odpojte kabel zapalovací svíčky, jestliže provádíte údržbu stroje s výjimkou seřizování karburátoru. S Žací kotouče, které jsou ohnuté, zkřivené, naprasklé, ulomené, nebo jakýmkoli jiným způsobem poškozené, zlikvidujte. Vyměňte jednotlivé části strunové hlavy pokud jsou roztřepené, prasklé, ulomené nebo jiným způsobem poškozené než stroj nastartujete. S Údržbu stroje provádějte dle doporučených postupů. Žací kotouč udržujte ostrý. Mějte vyžínací strunu vysunutou v předepsané délce. S Používejte výhradně strunu o průměru 2,4 mm značky McCulloch. Nikdy nepoužívejte drát, lanko, kovovou strunu atp. S Před používáním stroje upevněte odpovídající štít strunové hlavy. S Používejte výhradně určený žací kotouč a sekací hlavu; zkontrolujte, zda jsou správně nasazené a dobře upevněné. S Motor nikdy nespouštějte bez krytu spojky. Spojka může odletět a způsobit těžké poranění. Dbejte na to, aby se přivolnoběhu žací kotouč nebo sekací hlava přestaly točit. S Seřízení karburátoru provádějte vždy s podepřeným koncem nosné trubice, aby nedošlo ke kontaktu vyžínací struny s cizími předměty. S Při seřizování karburátoru ne nesmí v blízkosti nacházet žádné osoby. S Používejte pouze originální příslušenství a náhradní díly McCulloch. S Veškeré práce spojené se servisem a údržbou stroje, které nejsou popsány v tomto návodu, mohou být prováděny pouze pracovníky autorizovaného servisního střediska. BEZPEČNOST PŘI PRÁCI S POHONNÝMI HMOTAMI S Přípravu a doplňování pohonných hmotprovádějte vždy venku. S Pohonné hmoty nepřibližujte ke zdroji jiskření nebo otevřenému ohni. S Používejte nádoby schválené pro přechovávání pohonných hmot. S V blízkosti pohonných hmot a stroje je zakázáno kouřit. S Dbejte, aby nedošlo k rozlití benzínu nebo oleje. Rozlité pohonné hmoty vždy vytřete do sucha. S Než nastartujete motor, přemístěte stroj nejméně 3 metry od místa, kde byly doplňovány pohonné hmoty. S Než odšroubujete víčko palivové nádrže vypněte motor a nechejte jej několik minut vychladnout. S Pohonné hmoty uchovávejte vždy v nádobách, které jsou schválené pro skladování hořlavých tekutých látek. BEZPEČNOST PŘI SEKÁNÍ VÝSTRAHA: Před každým použitím stroje prohlédnìte pozornì pracovní plochu. Odkliïte z ní cizí pøedmìty (kameny, sklenìné støepy, høebíky, dráty atp.), které mohou být vymritìny nebo namotány na strunu. Pevné pøedmìty mohou poikodit strunovou hlavu a mohou být vymritìny strunou a zpùsobit vážná zranìní. S Udržujte děti, přihlížející a domácí zvířata ve vzdálenosti 15 metrů. Pokud se přiblíží na menší vzdálenost ihned vypněte motor. S Vždy mějte motorovou jednotku na pravé straně od těla. S Stroj držte pevně oběma rukama. S Vždy zaujměte pevný a vyvážený postoj. Nepředklánějte se a nepracujte na žebříku, stromech, strmých svazích, ze střechy domu atp. S Strunovou hlavu (nebo jiný nástroj) udržujte pod úrovní pasu a v dostatečné vzdálenosti od vašeho těla. Motorovou jednotku nezvedejte nad pás. S Udržujte všechny části vašeho těla v dostatečné vzdálenosti od tlumiče výfuku a rotující struny (nebo jiných nástrojů). Udržujte motor pod úrovní pasu. Vařicí tlumič výfuku může způsobit vážné popáleniny. S Sekejte z vašeho pohledu zleva doprava. Při sekání na pravé straně štítu odlétávají zbytky směrem pryč od uživatele. S Stroj používejte pouze za denního světla nebo dokonalého umělého osvětlení. S Stroj používejte pouze k úkonùm popsaným v tomto návodu (nebo jiných nástrojů). PŘEPRAVAAUSKLADNĚNÍ S Nechejte motor vychladnout; zajistěte stroj před uskladněním nebo přepravou v automobilu. S Před uskladněním nebo přepravováním stroje vypusťte palivovou nádrž. Spotřebujte i pohonné hmoty v karburátoru nastartováním motoru a vyčkáním dokud se motor sám nezastaví. S Stroj a pohonné hmoty skladujte v prostorách, kde palivové výpary nemohou přijít do styku s jiskrou nebo otevřeným ohnìm z plynových ohřívačů vody, elektrických motorù nebo vypínačů, kotlů ústředního topení atp. S Stroj uskladněte tak, aby břit zkracovače délky struny na ochranném krytu nemohl náhodně způsobit zranění. Stroj může být zavěšen za nosnou troubu. S Nožovou lištu zasuňte do přepravní kryt. S Skladujte stroj z dosahu dětí. S Zajistěte stroj během přepravy. ZVLÁŠTNÍ UPOZORNÌNÍ: Vystavení organizmu vibracím při dlouhodobém používání ručně nesených strojů s benzínovým pohonem může vést k cévním a nervovým poruchám na prstech, rukou a kloubech a u osob s poruchami krevního oběhu k abnormálnímu otékání. Pokud zjistíte příznaky, které by mohly být vyvolány nadměrnými vibracemi, vyhledejte lékaře. K příznakům tohoto druhu patří např.: ochablost končetin, hmatu, píchání, svědění, ztráta nebo snížení obvyklé tělesné síly, změny barvy nebo povrchu pokožky. Tyto příznaky se nejčastěji projevují na prstech, rukou nebo zápěstí. Anti---vibrační systém 5

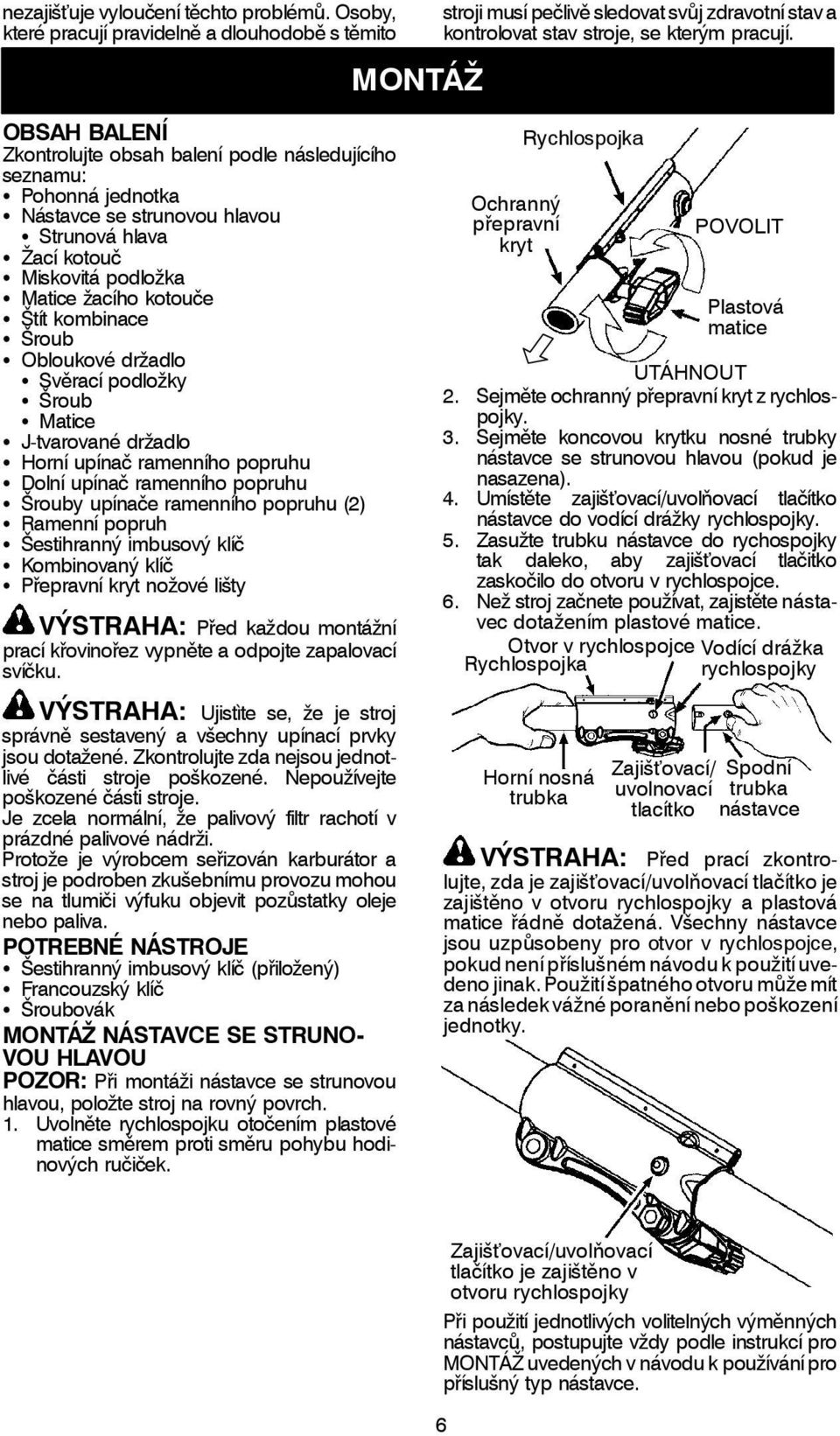

6 nezajišťuje vyloučení těchto problémů.osoby, které pracují pravidelně a dlouhodobě stěmito MONTÁŽ stroji musí pečlivě sledovat svůj zdravotní stav a kontrolovat stav stroje, se kterým pracují. OBSAH BALENÍ Zkontrolujte obsah balení podle následujícího seznamu: S Pohonná jednotka S Nástavce se strunovou hlavou S Strunová hlava S Žací kotouč S Miskovitá podložka S Matice žacího kotouče S Štít kombinace S Šroub S Obloukové držadlo S Svěrací podložky S Šroub S Matice S J-tvarované držadlo S Horní upínač ramenního popruhu S Dolní upínač ramenního popruhu S Šrouby upínače ramenního popruhu (2) S Ramenní popruh S Šestihranný imbusový klíč S Kombinovaný klíč S Přepravní kryt nožové lišty VÝSTRAHA: Před každou montážní prací křovinořez vypněte a odpojte zapalovací svíčku. VÝSTRAHA: Ujistìte se, že je stroj správně sestavený a všechny upínací prvky jsou dotažené. Zkontrolujte zda nejsou jednotlivé části stroje poškozené. Nepoužívejte poškozené části stroje. Je zcela normální, že palivový filtr rachotí v prázdné palivové nádrži. Protože je výrobcem seřizován karburátor a stroj je podroben zkušebnímu provozu mohou se na tlumiči výfuku objevit pozůstatky oleje nebo paliva. POTREBNÉ NÁSTROJE S Šestihranný imbusový klíč (přiložený) S Francouzský klíč S Šroubovák MONTÁŽ NÁSTAVCE SE STRUNO- VOU HLAVOU POZOR: Při montáži nástavce se strunovou hlavou, položte stroj na rovný povrch. 1. Uvolněte rychlospojku otočením plastové matice směrem proti směru pohybu hodinových ručiček. Ochranný přepravní kryt Rychlospojka POVOLIT Plastová matice UTÁHNOUT 2. Sejměte ochranný přepravní kryt z rychlospojky. 3. Sejměte koncovou krytku nosné trubky nástavce se strunovou hlavou (pokud je nasazena). 4. Umístěte zajišťovací/uvolňovací tlačítko nástavce do vodící drážky rychlospojky. 5. Zasužte trubku nástavce do rychospojky tak daleko, aby zajišťovací tlačitko zaskočilodootvoruvrychlospojce. 6. Než stroj začnete používat, zajistěte nástavec dotažením plastové matice. Otvor v rychlospojce Vodící drážka Rychlospojka rychlospojky Horní nosná trubka Zajišťovací/ Spodní uvolnovací trubka tlacítko nástavce VÝSTRAHA: Před prací zkontrolujte, zda je zajišťovací/uvolňovací tlačítko je zajištěno v otvoru rychlospojky a plastová matice řádně dotažená. Všechny nástavce jsou uzpůsobeny pro otvor v rychlospojce, pokud není příslušném návodu k použití uvedeno jinak. Použití špatného otvoru může mít za následek vážné poranění nebo poškození jednotky. Zajišťovací/uvolňovací tlačítko je zajištěno v otvoru rychlospojky Při použití jednotlivých volitelných výměnných nástavců, postupujte vždy podle instrukcí pro MONTÁŽ uvedených v návodu k používání pro příslušný typ nástavce. 6

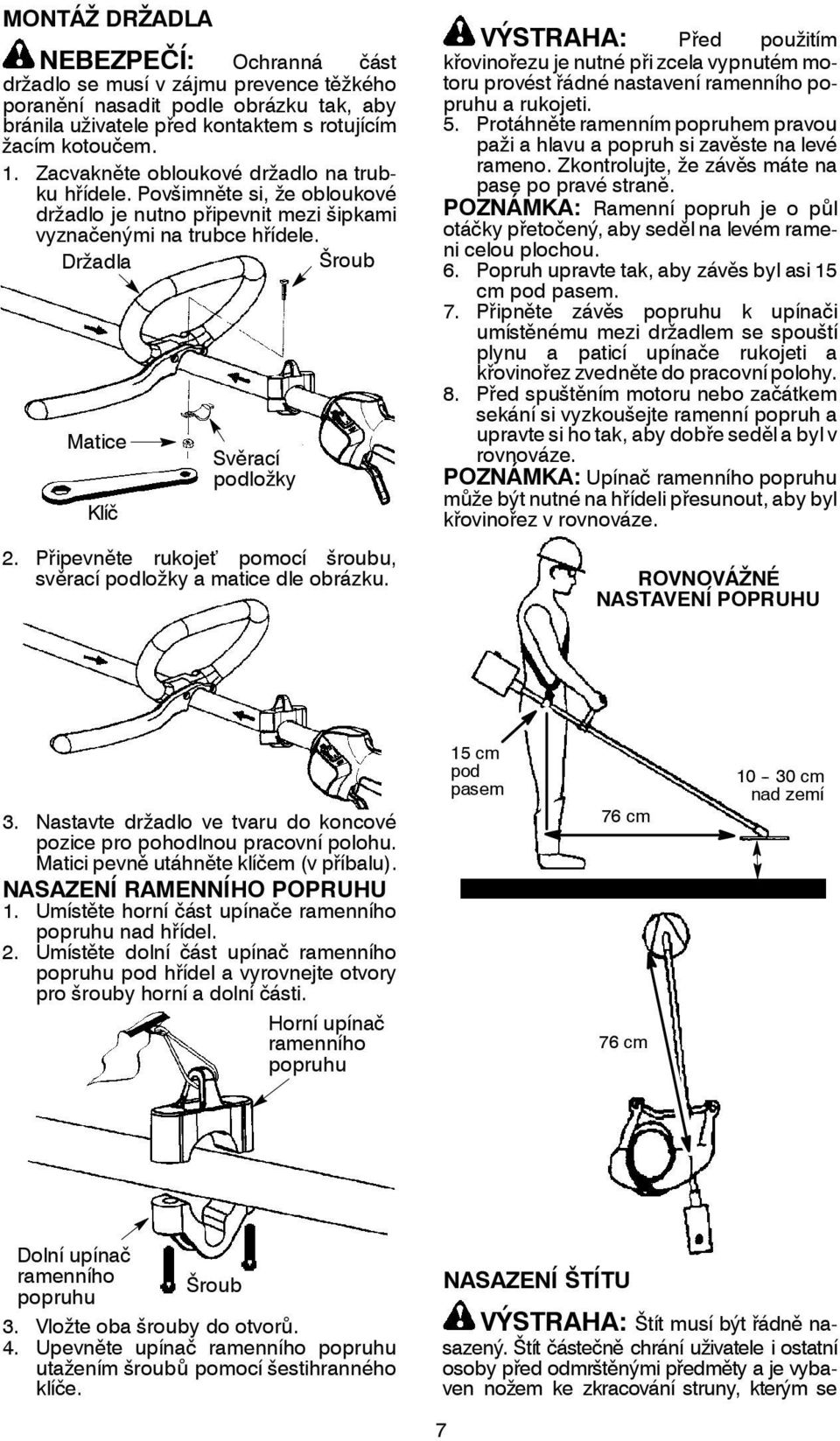

7 MONTÁŽ DRŽADLA NEBEZPEČÍ: Ochranná část držadlo se musí v zájmu prevence těžkého poranění nasadit podle obrázku tak, aby bránila uživatele před kontaktem s rotujícím žacím kotoučem. 1. Zacvakněte obloukové držadlo na trubku hřídele. Povšimněte si, že obloukové držadlo je nutno připevnit mezi šipkami vyznačenými na trubce hřídele. Držadla Šroub Matice Klíč Svěrací podložky 2. Připevněte rukojeť pomocí šroubu, svěrací podložky a matice dle obrázku. VÝSTRAHA: Před použitím křovinořezu je nutné při zcela vypnutém motoru provést řádné nastavení ramenního popruhu a rukojeti. 5. Protáhněte ramenním popruhem pravou paži a hlavu a popruh si zavěste na levé rameno. Zkontrolujte, že závěs mátena pase po pravé straně. POZNÁMKA: Ramenní popruh je o půl otáčky přetočený, aby seděl na levém rameni celou plochou. 6. Popruh upravte tak, aby závěsbylasi15 cm pod pasem. 7. Připněte závěs popruhu k upínači umístěnému mezi držadlem se spouští plynu a paticí upínače rukojeti a křovinořez zvednětedopracovnípolohy. 8. Před spuštěním motoru nebo začátkem sekání si vyzkoušejte ramenní popruh a upravte si ho tak, aby dobřesedělabylv rovnováze. POZNÁMKA: Upínač ramenního popruhu může býtnutné na hřídeli přesunout, aby byl křovinořezvrovnováze. ROVNOVÁŽNÉ NASTAVENÍ POPRUHU 3. Nastavte držadlo ve tvaru do koncové pozice pro pohodlnou pracovní polohu. Matici pevně utáhněte klíčem (v příbalu). NASAZENÍ RAMENNÍHO POPRUHU 1. Umístěte horní část upínače ramenního popruhu nad hřídel. 2. Umístěte dolní část upínač ramenního popruhu pod hřídel a vyrovnejte otvory pro šrouby horní a dolní části. Horní upínač ramenního popruhu 15 cm pod pasem 76 cm 76 cm cm nad zemí Dolní upínač ramenního Šroub popruhu 3. Vložte oba šrouby do otvorů. 4. Upevněte upínač ramenního popruhu utažením šroubů pomocí šestihranného klíče. NASAZENÍ ŠTÍTU VÝSTRAHA: Štít musí být řádně nasazený. Štít částečně chrání uživatele i ostatní osoby před odmrštěnými předměty a je vybaven nožem ke zkracování struny, kterým se 7

8 příliš dlouhá struna zkracuje na správnou délku. Nůž ke zkracování struny (na dolní straně štítu) je ostrý a můžete se o něj říznout. 1. Zasuňte držák do štěrbiny ve štítu. 2. Otáčejte štítem, dokud nebudou otvory ve štítu a držáku v zákrytu. Držák Výřez Štít kotouč. VyobrazenívizNASAZENÍKOVOVÉ- HO ŽACÍHO KOTOUČE. Nezapomeňte uložit všechny součásti a pokyny pro budoucí potřebu. NASAZENÍ SEKACÍ HLAVY POZNÁMKA: Pokud má váš křovinořez závity na hřídeli zakryté ochranou vrstvou z plastu, stáhněte ji, aby byl závit přístupný. Před nasazením sekací hlavy zkontrolujte, zdaseprotiprašnýkrytapojistnápodložka nacházejí na převodovce tak, jak ukazuje obrázek níže. Štít Převodovka 3. Štít zajistěte šroubem k držáku. Protiprašný kryt Pojistná podložka Šroub ÚPRAVA KŘOVINOŘEZU Křovinořez lze uzpůsobit nasazením sekací hlavice k sekání trávy a býlí se slabými stonky, nebo nasazením žacího kotouče k sekání trávy, býlí a křovin o průměru až 1 cm. Křovinořez sestavíte podle návodu a obrázků v části týkající se příslušné úpravy. JAK NASADIT SEKACÍ HLAVU SEKACÍ HLAVA POZNÁMKA: Před nasazením sekací hlavy zkontrolujte, zda jsou všechny součásti řádně nasazené podle níže uvedeného obrázku. 1. Otáčením protiprašného krytu vyrovnejte otvor v protiprašném krytu s otvorem v boku převodovky. 2. Do otvorů vyrovnaných do přímky vložte malý šroubovák. Tak se hřídel nebude při utahování sekací hlavy pohybovat. 3. Se šroubovákem ve stejné poloze našroubujte sekací hlavu na hřídel ve směru uvedeném na štítku (proti směru hodinových ručiček). Pevně utáhněte. POZNÁMKA: Pojistná podložka musí být zvednutou stranou směrem k převodovce. JAK NASADIT ŽACÍ KOTOUČ NA PLEVEL ŽACÍ KOTOUČ NA PLEVEL POZNÁMKA: Před sekací hlavy sejměte žací kotouč. Žací kotouč sejmete tak, že otáčením žacího kotouče vyrovnáte otvor v protiprašném krytu s otvorem v boku převodovky. Do vyrovnaných otvorů vložte malý šroubovák. Tak se hřídel nebude při uvolňování matice žacího kotouče pohybovat. Odšroubujte matici žacího kotouče otáčením po směru hodinových ručiček. Odstraňte šroubovák. Sejměte obě podložky a žací POZNÁMKA: Před nasazením žacího kotouče na plevelsejměte sekací hlavu. Sekací hlavu sejmete tak, že otáčením protiprašného krytu vyrovnáte otvor v protiprašném krytu s otvorem v boku převodovky. Do vyrovnaných otvorů zasuňte malý šroubovák. Tak se hřídel nebude při uvolňování sekací hlavy otáčet. 8

9 Odšroubujte sekací hlavu otáčením po směru hodinových ručiček. Šroubovák vytáhněte. Vyobrazení viz NASAZENÍ SEKACÍ HLAVICE. Nezapomeňte uložit všechny součásti a pokyny pro budoucí potřebu. Sekací hlavu nikdy nepoužívejte s nasazeným žacím kotoučem. NASAZENÍ KOVOVÉHO ŽACÍHO KOTOUČE VÝSTRAHA: Při manipulaci se žacím kotoučem nebo přijehoúdržbě noste vždy ochranné rukavice. Žací kotouč je ostrý amůže vás poranit, i když se nepohybuje. VÝSTRAHA: Nepoužívejte jiný žací kotouč ani jiný spojovací materiál než podložky a matky uvedené na následujícím obrázku. Tyto díly musí být dodány firmou McCulloch a instalovány podle níže uvedeného obrázku. Nepoužijete---li správné díly, může žací kotouč odletět a těžce zranit vás nebo ostatní. POZNÁMKA: Protiprašný kryt jsou umístěny na hřídeli převodovky, jak ukazuje obrázek níže. Veškerý další spojovací materiál, o kterém se mluví v následujícím montážním postupu, je v sáčku s díly. 1. Žací kotouč a pojistnou podložku nasaďte na hřídel se závitem. 2. Dbejte na to, aby pojistná podložka směřovala vyvýšenou stranou k převodovce a vyvýšená část zapadala do otvoru ve středu žacího kotouče. 3. Žací kotouč a pojistnou podložku nasaďte na hřídel převodovky. 4. Na hřídel nasaďte miskovitou podložku. Dbejte na to, aby podložka směřovala miskovitou stranou k žacímu kotouči. 5. Našroubujte matici žacího kotouče na hřídel proti směru hodinových ručiček. POZNÁMKA: Zkontrolujte, zda jsou všechny součásti tam, kde podle obrázku mají být, a žací kotouč je sevřen mezi protiprašným krytem a pojistnou podložkou. Mezi žacím kotoučem a protiprašným krytem nebo pojistnou podložkou nesmí být žádná vůle. 6. Otáčením žacího kotouče vyrovnejte otvor v protiprašném krytu s otvorem v boku převodovky. 7. Do otvorů vyrovnaných do přímky vložte malý šroubovák. Tak se hřídel nebude při utahování matice žacího kotouče pohybovat. 8. Se šroubovákem ve stejné poloze pevně utáhněte matici žacího kotouče klíčem. 9. Odstraňte šroubovák. 10. Rukou otáčejte žacím kotoučem. Jestliže žací kotouč naráží o štít nebo se neotáčív rovině, žací kotouč není vycentrovaný a musí se nasadit znovu. POZNÁMKA: Žací kotouče sejmete tak, že do vyrovnaných otvoru zasunete šroubovák. Odšroubujte matku a sejměte všechny díly. Nezapomeňte díly a pokyny uložit pro budoucí potřebu. NASAZENÍ PŘEPRAVNÍHO KRYTU POZNÁMKA: Na nožovou lištu musí být při přepravě nebo uložení zařízení vždy nasazen přepravní kryt. 1. Vyjměte konce drátěného uchycovače ze svorek na přepravním krytu. 2. Nadzvedněte drátěný uchycovač a umístěte nožovou lištu do přepravního krytu. 3. Položte drátěný uchycovač na nožovou lištu a vložte oba jeho konce zpět dosvorek. Drátěný uchycovač Přepravní kryt nožové lišty Štít Převodovka Protiprašný kryt Svorka Hřídel se závitem Pojistná podložka Miskovitá podložka Matice Kombinovaný klíč Žací kotouč 9

10 PROVOZ VÝSTRAHA: Ujistìte, že jste se seznámili s bezpečnostními pokyny pro práci s pohonnými hmotami než začnete stroj doplňovat palivem. Pokud jste těmto bezpečnostním pravidlům neporozuměli, nepokoušejte se stroj doplňovat. Kontaktujte autorizované servisní středisko. DOPLÒOVÁNÍ POHONNÝCH HMOT VÝSTRAHA: Před doplňování pohonných hmot odšroubujte pomalu víčko palivové nádrže. Motor je schválený k provozu na bezolovnatý benzín. Před doplněním je nutné benzín smíchat s olejem pro dvoutaktní vzduchem chlazené motory, určeným pro smíchání v poměru 40:1. Poměr 40:1 získáte smícháním 5 litrů bezolovnatého benzínu s 0,125 litry oleje. NEPOUŽÍVEJTE automobilový olej ani olej pro lodní motory. Tyto oleje motor poškodí. Přimíchánípaliva se řiďte návodem na nádobe s olejem. Po přidání oleje do benzínu nádobou krátce zatřepte, aby se palivo řádně promíchalo. Před doplňováním paliva sivždypřečtěte bezpečnostnípokyny týkající se paliva, a řiďte se jimi. POZOR: Nikdy nepoužívejte čistý benzín. Poškodil by trvale motor. POŽADAVKY NA PALIVO Používejte bezolovnatý benzín dobré kvality. Nejnižší doporučené oktanové číslo je 90 (RON). DULEŽITÉ UPOZORNĚNÍ Použití paliv s příměsí alkoholu (více než 10% alkoholu) může značně zhoršit výkon motoru a jeho životnost. VÝSTRAHA: Nesprávné používání paliva/nebo maziv způsobuje následující problémy: nesprávné zapnutí spojky, přehřátí, vznik bublin z palivových par, ztrátu výkonu, nedostatečné mazání, poškození palivových potrubí, těsnění a vnitřních dílů karburátoru apod. Paliva s přímesí alkoholu způsobují vysokou absorpci vlhkosti do směsi paliva/oleje, která vede až k oddělení oleje a paliva. JAK ZASTAVIT VÁŠ VYŽÍNAČ S Motor zastavíte posunutím a přidržením vypínače ON/STOPzapalovánívpoloze STOP, dokud se motor nezastaví. ON/STOP vypínač JAK NASTARTOVAT VÁŠ VYŽÍNAČ VÝSTRAHA: Nedotýkejte se horkého tlumiče výfuku. Horký tlumič výfuku může způsobit popáleniny. STARTOVÁNÍ STUDENÉHO MOTO- RU (nebo teplého motoru pokud dojdou pohonné hmoty) Pomocná pumpička Aretace plynu Startovací poloha Startovací rukokeť Páčka plynu Startovací páčka Tlumič výfuku POZNÁMKA: K použití spouště plynu je nutné zapnout aretaci spouště plynu. Aretaci zapnete dlaní ruky při uchopení rukojeti plynu. NEMAČKEJTE páčku plynu, dokud se motor nerozběhne. 1. Položte zařézení na rovnou plochu. 2. Pomalu šestkrát zmáčkněte pomocnou pumpičku paliva. 3. Přesuňte startovací páčku do polohy START. 4. Tahejte prudce za držadlo startovací šňůry, dokud se motor nerozběhne. 5. Ponechejte zařízení sekund v chodu a potom stiskněte nadoraz páčku plynu, aby se uvolnil startovací systém. STARTOVÁNÍ TEPLÉHO MOTORU Při stisknuté páčce plynu prudce tahejte za startovací šňůru, dokud se motor nerozběhne. POZNÁMKA: Tento postup lze zpravidla použít 5-10 minut po vypnutí zařízení. Jestliže je zařízení v nečinnosti déle než 10 minut, budete ho muset nastartovat podle postupu v oddílu STARTOVÁNÍ STUDENÉ- HO MOTORU nebo podle pokynů ke startování uvedených na zařízení. STARTOVÁNÍ MOTORU ZAHLCENÉ- HO PALIVEM Při startování zahlceného motoru držte stisknutou páčku plynu a tahejte za startovací držadlo, dokud se motor nerozběhne. Pokud je motor silně zahlcen, budete muset zatáhnout mnohokrát. Jestliže se vám 10

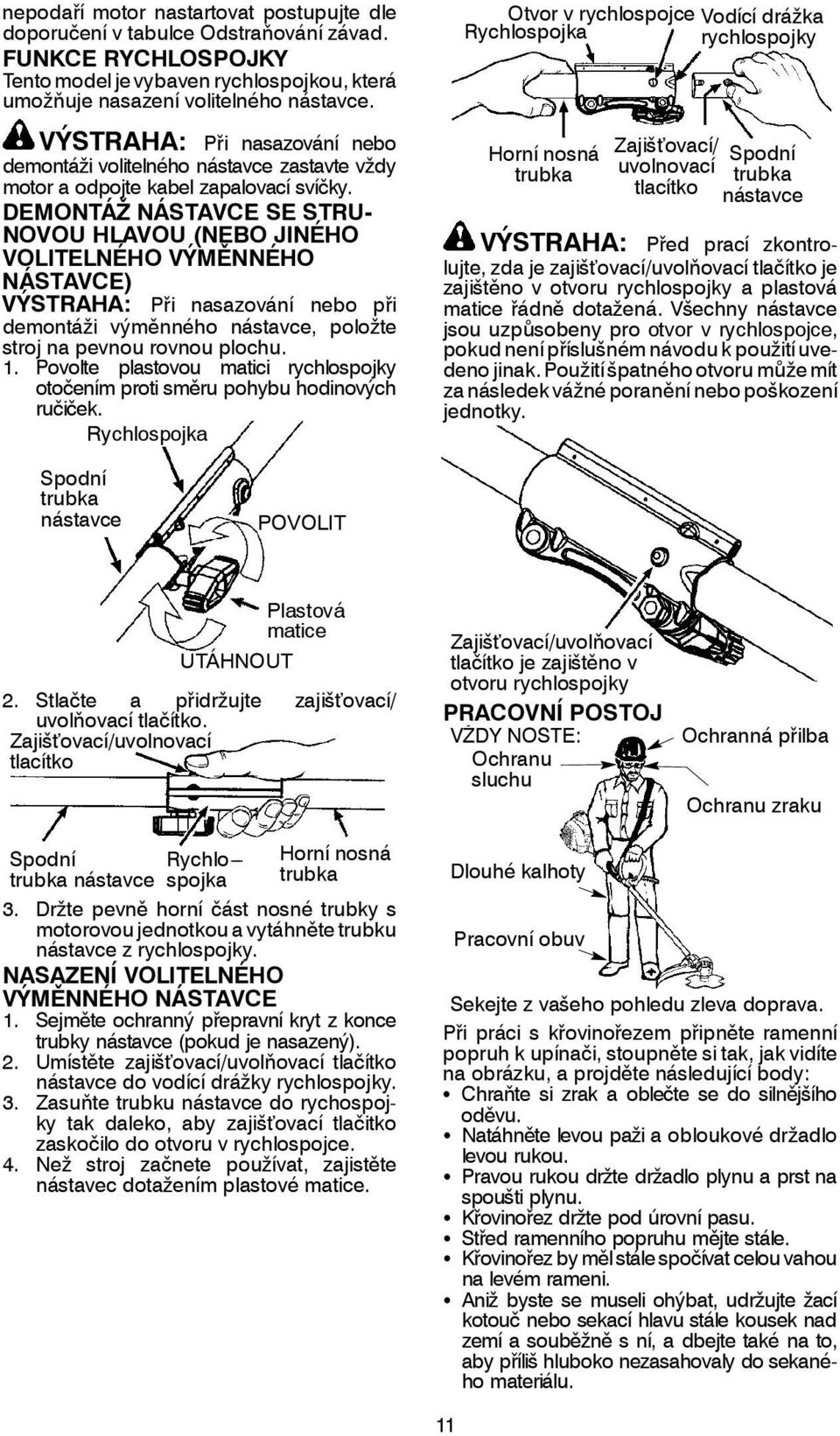

11 nepodaří motor nastartovat postupujte dle doporučení v tabulce Odstraňování závad. FUNKCE RYCHLOSPOJKY Tento model je vybaven rychlospojkou, která umožňuje nasazení volitelného nástavce. VÝSTRAHA: Při nasazování nebo demontáži volitelného nástavce zastavte vždy motor a odpojte kabel zapalovací svíčky. DEMONTÁŽ NÁSTAVCE SE STRU- NOVOU HLAVOU (NEBO JINÉHO VOLITELNÉHO VÝMĚNNÉHO NÁSTAVCE) VÝSTRAHA: Při nasazování nebo při demontáži výměnného nástavce, položte stroj na pevnou rovnou plochu. 1. Povolte plastovou matici rychlospojky otočením proti směru pohybu hodinových ručiček. Rychlospojka Otvor v rychlospojce Vodící drážka Rychlospojka rychlospojky Horní nosná trubka Zajišťovací/ Spodní uvolnovací trubka tlacítko nástavce VÝSTRAHA: Před prací zkontrolujte, zda je zajišťovací/uvolňovací tlačítko je zajištěno v otvoru rychlospojky a plastová matice řádně dotažená. Všechny nástavce jsou uzpůsobeny pro otvor v rychlospojce, pokud není příslušném návodu k použití uvedeno jinak. Použití špatného otvoru může mít za následek vážné poranění nebo poškození jednotky. Spodní trubka nástavce POVOLIT UTÁHNOUT Plastová matice 2. Stlačte a přidržujte zajišťovací/ uvolňovací tlačítko. Zajišťovací/uvolnovací tlacítko Zajišťovací/uvolňovací tlačítko je zajištěno v otvoru rychlospojky PRACOVNÍ POSTOJ VŽDY NOSTE: Ochranu sluchu Ochranná přilba Ochranu zraku Spodní Rychlo --- trubka nástavce spojka Horní nosná trubka 3. Držte pevně horní část nosné trubky s motorovou jednotkou a vytáhněte trubku nástavce z rychlospojky. NASAZENÍ VOLITELNÉHO VÝMĚNNÉHO NÁSTAVCE 1. Sejměte ochranný přepravní kryt z konce trubky nástavce (pokud je nasazený). 2. Umístěte zajišťovací/uvolňovací tlačítko nástavce do vodící drážky rychlospojky. 3. Zasuňte trubku nástavce do rychospojky tak daleko, aby zajišťovací tlačitko zaskočilodootvoruvrychlospojce. 4. Než stroj začnete používat, zajistěte nástavec dotažením plastové matice. Dlouhé kalhoty Pracovní obuv Sekejte z vašeho pohledu zleva doprava. Při práciskřovinořezem připněte ramenní popruh k upínači, stoupněte si tak, jak vidíte na obrázku, a projděte následující body: S Chraňte si zrak a oblečte se do silnějšího oděvu. S Natáhněte levou paži a obloukové držadlo levou rukou. S Pravou rukou držte držadlo plynu a prst na spoušti plynu. S Křovinořez držte pod úrovní pasu. S Střed ramenního popruhu mějte stále. S Křovinořez by mělstálespočívat celou vahou na levém rameni. S Aniž byste se museli ohýbat, udržujte žací kotouč nebo sekací hlavu stále kousek nad zemí a souběžně s ní, a dbejte také na to, aby příliš hluboko nezasahovaly do sekaného materiálu. 11

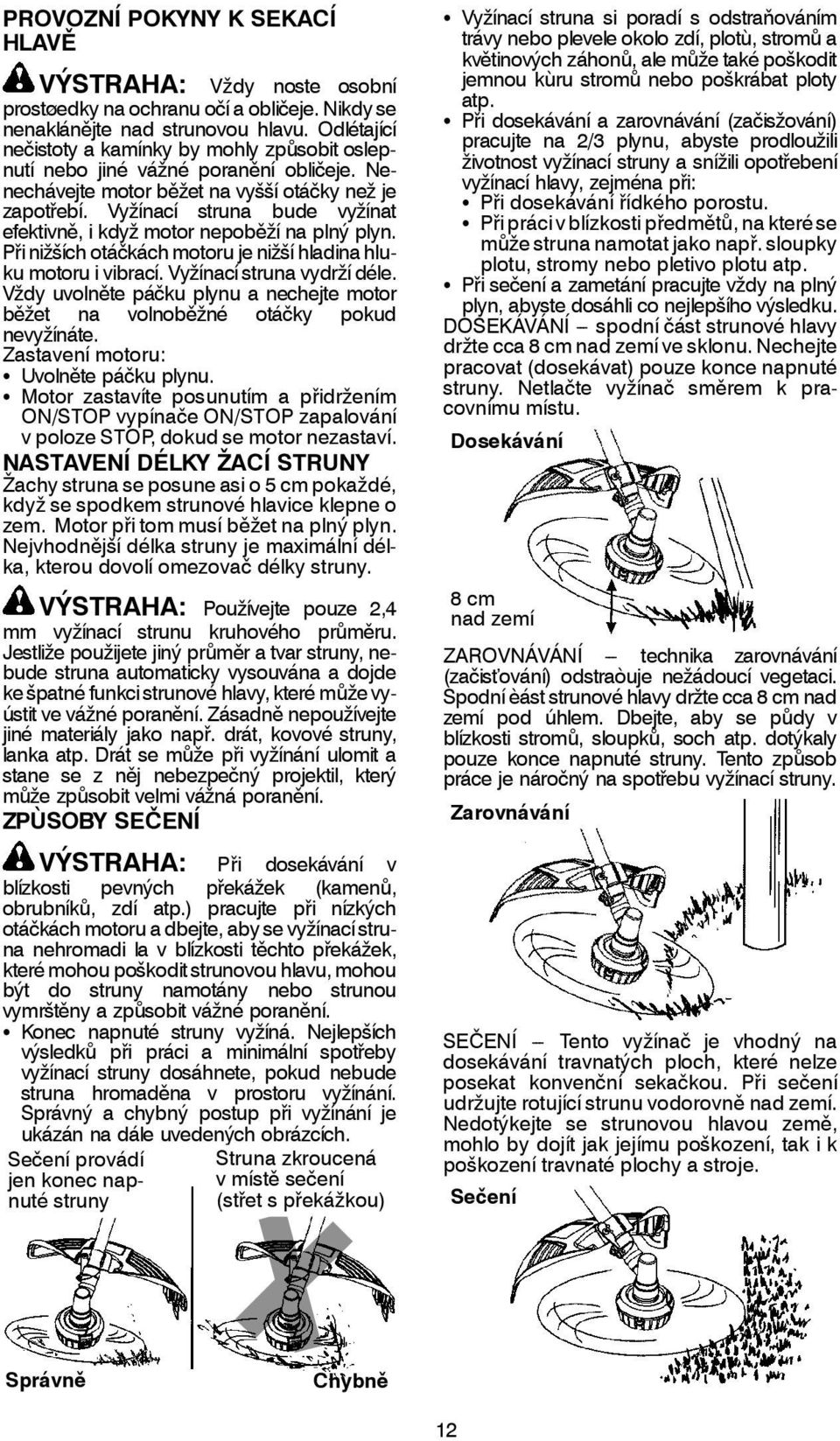

12 PROVOZNÍ POKYNY K SEKACÍ HLAVĚ VÝSTRAHA: Vždy noste osobní prostøedky na ochranu očí a obličeje. Nikdy se nenaklánějte nad strunovou hlavu. Odlétající nečistoty a kamínky by mohly způsobit oslepnutí nebo jiné vážné poranění obličeje. Nenechávejte motor běžet na vyšší otáčky než je zapotřebí. Vyžínací struna bude vyžínat efektivně,i když motor nepoběží na plný plyn. Přinižších otáčkách motoru je nižší hladina hluku motoru i vibrací. Vyžínací struna vydrží déle. Vždy uvolněte páčku plynu a nechejte motor běžet na volnoběžné otáčky pokud nevyžínáte. Zastavení motoru: S Uvolněte páčku plynu. S Motor zastavíte posunutím a přidržením ON/STOP vypínačeon/stopzapalování v poloze STOP, dokud se motor nezastaví. NASTAVENÍ DÉLKY ŽACÍ STRUNY Žachystrunaseposuneasio5cmpokaždé, když se spodkem strunové hlavice klepne o zem. Motorpřitommusí běžet na plný plyn. Nejvhodnější délka struny je maximální délka, kterou dovolí omezovač délky struny. VÝSTRAHA: Používejte pouze 2,4 mm vyžínací strunu kruhového průměru. Jestliže použijete jiný průměr a tvar struny, nebude struna automaticky vysouvána a dojde ke špatné funkci strunové hlavy, které může vyústit ve vážné poranění. Zásadně nepoužívejte jiné materiály jako např. drát, kovové struny, lanka atp. Drát se může při vyžínáníulomita stane se z něj nebezpečný projektil, který může způsobit velmi vážná poranění. ZPÙSOBY SEČENÍ VÝSTRAHA: Při dosekávání v blízkosti pevných překážek (kamenů, obrubníků, zdí atp.) pracujte při nízkých otáčkách motoru a dbejte, aby se vyžínací struna nehromadi la v blízkosti těchto překážek, které mohou poškodit strunovou hlavu, mohou být do struny namotány nebo strunou vymrštěny a způsobit vážné poranění. S Konec napnuté struny vyžíná. Nejlepších výsledků při práci a minimální spotřeby vyžínací struny dosáhnete, pokud nebude struna hromaděna v prostoru vyžínání. Správný a chybný postup při vyžínáníje ukázán na dále uvedených obrázcích. Sečení provádí jen konec napnuté struny Struna zkroucená vmístě sečení (střet s překážkou) S Vyžínací struna si poradí s odstraňováním trávy nebo plevele okolo zdí, plotù, stromů a květinových záhonů,ale může také poškodit jemnou kùru stromů nebo poškrábat ploty atp. S Při dosekávání a zarovnávání (začisžování) pracujte na 2/3 plynu, abyste prodloužili životnost vyžínací struny a snížili opotřebení vyžínací hlavy, zejména při: S Při dosekávání řídkého porostu. S Připrácivblízkostipředmětů,nakterése může struna namotat jako např.sloupky plotu, stromy nebo pletivo plotu atp. S Při sečení a zametání pracujte vždy na plný plyn, abyste dosáhli co nejlepšího výsledku. DOSEKÁVÁNÍ --- spodní část strunové hlavy držte cca 8 cm nad zemí ve sklonu. Nechejte pracovat (dosekávat) pouze konce napnuté struny. Netlačte vyžínač směrem k pracovnímu místu. Dosekávání 8cm nad zemí ZAROVNÁVÁNÍ --- technika zarovnávání (začisťování) odstraòuje nežádoucí vegetaci. Spodní èást strunové hlavy držte cca 8 cm nad zemí pod úhlem. Dbejte, aby se půdy v blízkosti stromů, sloupků, soch atp.dotýkaly pouze konce napnuté struny. Tento způsob práce je náročný na spotřebu vyžínací struny. Zarovnávání SEČENÍ --- Tento vyžínač je vhodný na dosekávání travnatých ploch, které nelze posekat konvenční sekačkou. Při sečení udržujte rotující strunu vodorovně nad zemí. Nedotýkejte se strunovou hlavou země, mohlo by dojít jak jejímu poškození, tak i k poškození travnaté plochy a stroje. Sečení Správně Chybně 12

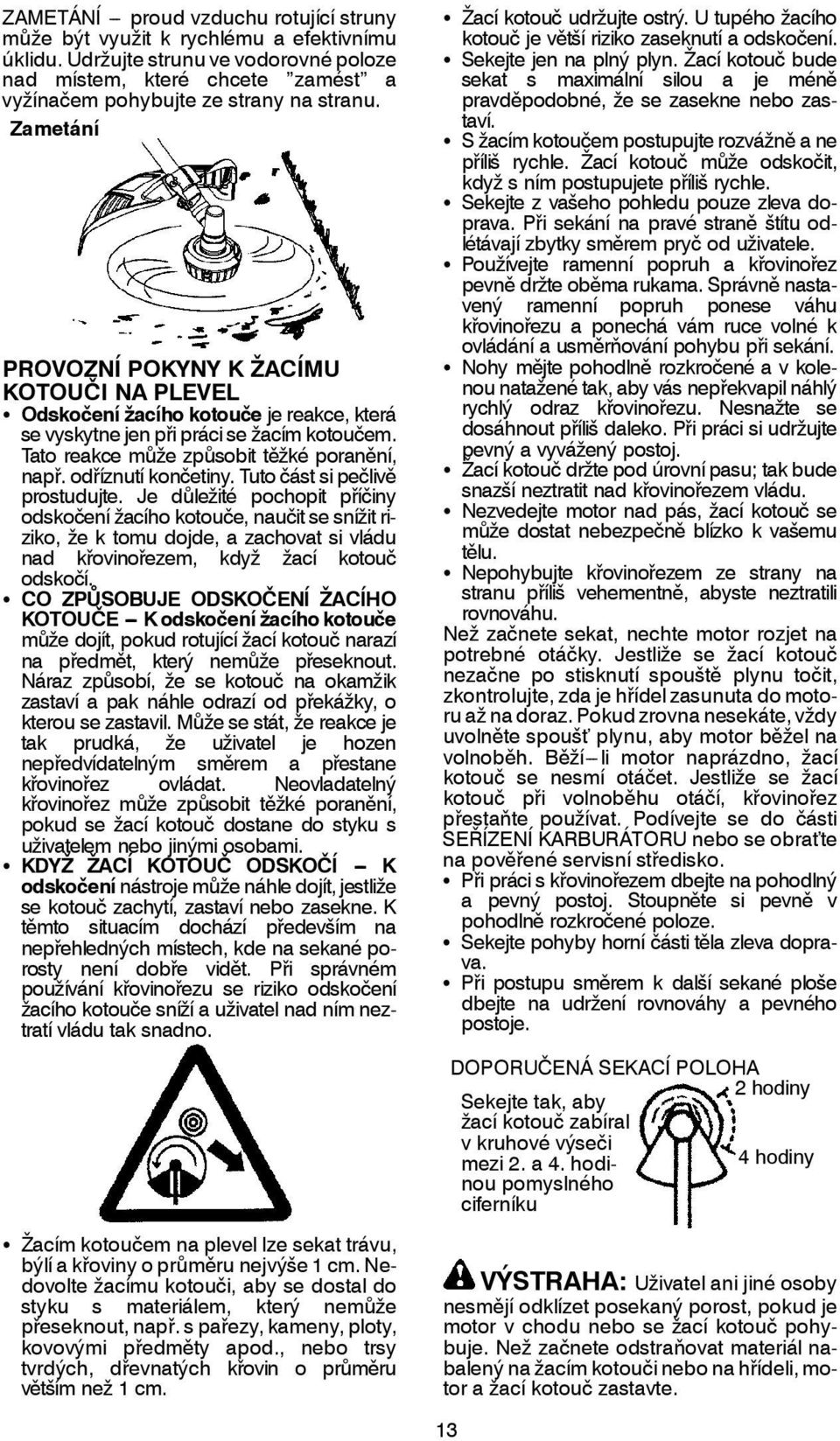

13 ZAMETÁNÍ --- proud vzduchu rotující struny může být využit k rychlému a efektivnímu úklidu. Udržujte strunu ve vodorovné poloze nad místem, které chcete zamést a vyžínačem pohybujte ze strany na stranu. Zametání PROVOZNÍ POKYNY K ŽACÍMU KOTOUČI NAPLEVEL S Odskočení žacího kotouče je reakce, která se vyskytne jen při práci se žacím kotoučem. Tato reakce může způsobit těžké poranění, např.odříznutí končetiny. Tuto část si pečlivě prostudujte. Je důležité pochopit příčiny odskočení žacího kotouče, naučit se snížit riziko, že k tomu dojde, a zachovat si vládu nad křovinořezem, když žací kotouč odskočí. S CO ZPŮSOBUJE ODSKOČENÍ ŽACÍHO KOTOUČE ---Kodskočení žacího kotouče může dojít, pokud rotující žací kotouč narazí na předmět, který nemůže přeseknout. Náraz způsobí, že se kotouč na okamžik zastaví a pak náhle odrazí od překážky, o kterou se zastavil. Může se stát, že reakce je tak prudká, že uživatel je hozen nepředvídatelným směrem a přestane křovinořez ovládat. Neovladatelný křovinořez může způsobit těžké poranění, pokud se žací kotouč dostane do styku s uživatelem nebo jinými osobami. S KDYŽ ŽACÍ KOTOUČ ODSKOČÍ --- K odskočení nástroje může náhle dojít, jestliže se kotouč zachytí, zastaví nebo zasekne. K těmto situacím dochází především na nepřehledných místech, kde na sekané porosty není dobře vidět. Při správném používání křovinořezu se riziko odskočení žacího kotouče sníží a uživatel nad ním neztratí vládu tak snadno. S Žacím kotoučem na plevel lze sekat trávu, býlí a křoviny o průměru nejvýše 1 cm. Nedovolte žacímu kotouči, aby se dostal do styku s materiálem, který nemůže přeseknout, např. spařezy, kameny, ploty, kovovými předměty apod., nebo trsy tvrdých, dřevnatých křovin o průměru větším než 1 cm. S Žací kotouč udržujte ostrý. U tupého žacího kotouč je větší riziko zaseknutí a odskočení. S Sekejte jen na plný plyn. Žací kotouč bude sekat s maximální silou a je méně pravděpodobné, že se zasekne nebo zastaví. S Sžacímkotoučem postupujte rozvážně a ne příliš rychle. Žací kotouč může odskočit, když s ním postupujete příliš rychle. S Sekejte z vašeho pohledu pouze zleva doprava. Při sekání na pravé straně štítu odlétávají zbytky směrem pryč od uživatele. S Používejte ramenní popruh a křovinořez pevně držte oběma rukama. Správně nastavený ramenní popruh ponese váhu křovinořezu a ponechá vám ruce volné k ovládání a usměrňování pohybu při sekání. S Nohy mějte pohodlně rozkročené a v kolenou natažené tak, aby vás nepřekvapil náhlý rychlý odraz křovinořezu. Nesnažte se dosáhnout příliš daleko. Při práci si udržujte pevný a vyvážený postoj. S Žací kotouč držte pod úrovní pasu; tak bude snazší neztratit nad křovinořezem vládu. S Nezvedejte motor nad pás, žací kotouč se může dostat nebezpečně blízko k vašemu tělu. S Nepohybujte křovinořezem ze strany na stranu příliš vehementně, abyste neztratili rovnováhu. Než začnete sekat, nechte motor rozjet na potrebné otáčky. Jestliže se žací kotouč nezačne po stisknutí spouště plynu točit, zkontrolujte, zda je hřídelzasunuta domotoru až na doraz. Pokud zrovna nesekáte, vždy uvolněte spoušť plynu, aby motor běžel na volnoběh. Běží---li motor naprázdno, žací kotouč se nesmí otáčet. Jestliže se žací kotouč při volnoběhu otáčí, křovinořez přestaňte používat. Podívejte se do části SEŘÍZENÍ KARBURÁTORU nebo se obraťte na pověřené servisní středisko. S Při práci s křovinořezem dbejte na pohodlný a pevný postoj. Stoupněte si pevně v pohodlně rozkročené poloze. S Sekejte pohyby horní části těla zleva doprava. S Při postupusměrem k další sekané ploše dbejte na udržení rovnováhy a pevného postoje. DOPORUČENÁ SEKACÍ POLOHA 2 hodiny Sekejte tak, aby žací kotouč zabíral v kruhové výseči mezi 2. a 4. hodinou pomyslného 4 hodiny ciferníku VÝSTRAHA: Uživatel ani jiné osoby nesmějí odklízet posekaný porost, pokud je motor v chodu nebo se žací kotouč pohybuje. Než začnete odstraňovat materiál nabalený na žacím kotoučinebonahřídeli, motor a žací kotouč zastavte. 13

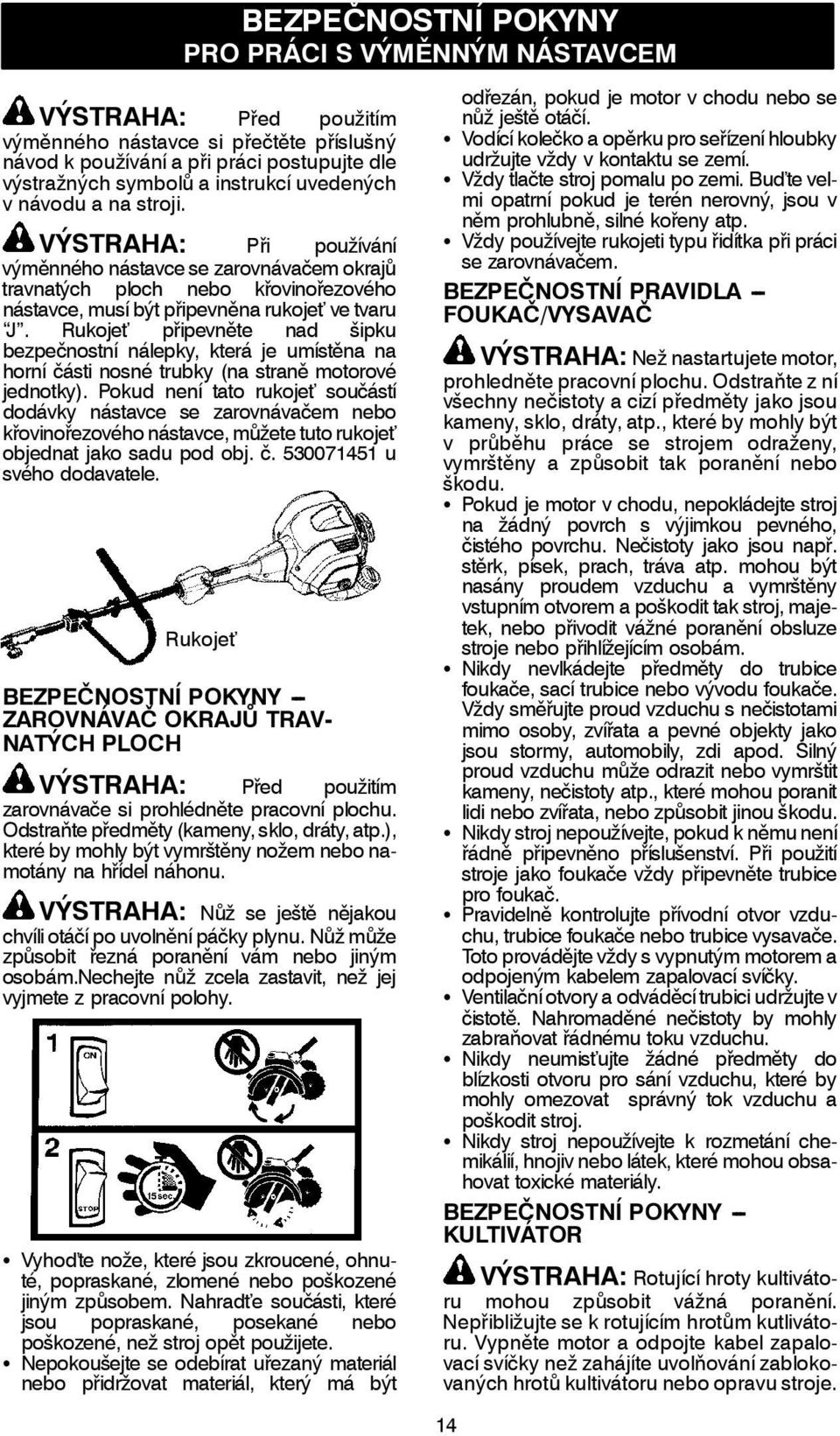

14 BEZPEČNOSTNÍ POKYNY PRO PRÁCI S VÝMĚNNÝM NÁSTAVCEM VÝSTRAHA: Před použitím výměnného nástavce si přečtěte příslušný návod k používání a při práci postupujte dle výstražných symbolů a instrukcí uvedených vnávoduanastroji. VÝSTRAHA: Při používání výměnného nástavce se zarovnávačem okrajů travnatých ploch nebo křovinořezového nástavce, musí být připevněna rukojeť ve tvaru J. Rukojeť připevněte nad šipku bezpečnostní nálepky, která je umístěna na horní části nosné trubky (na straně motorové jednotky). Pokud není tato rukojeť součástí dodávky nástavce se zarovnávačem nebo křovinořezového nástavce, můžete tuto rukojeť objednat jako sadu pod obj. č u svého dodavatele. Rukojeť BEZPEČNOSTNÍ POKYNY --- ZAROVNÁVAČ OKRAJŮ TRAV- NATÝCH PLOCH VÝSTRAHA: Před použitím zarovnávače siprohlédněte pracovní plochu. Odstraňte předměty (kameny, sklo, dráty, atp.), které by mohly být vymrštěny nožem nebo namotány na hřídel náhonu. VÝSTRAHA: Nůž se ještě nějakou chvíli otáčí po uvolnění páčky plynu. Nůž může způsobit řezná poranění vám nebo jiným osobám.nechejte nůž zcela zastavit,než jej vyjmete z pracovní polohy. S Vyhoďte nože, které jsou zkroucené, ohnuté, popraskané, zlomené nebo poškozené jiným způsobem. Nahradťe součásti, které jsou popraskané, posekané nebo poškozené, než stroj opět použijete. S Nepokoušejte se odebírat uřezaný materiál nebo přidržovat materiál, který má být odřezán, pokud je motor v chodu nebo se nůž ještě otáčí. S Vodící kolečko a opěrku pro seřízení hloubky udržujte vždy v kontaktu se zemí. S Vždy tlačte stroj pomalu po zemi. Buďte velmi opatrní pokud je terén nerovný, jsou v něm prohlubně, silné kořeny atp. S Vždy používejte rukojeti typu řidítka připráci se zarovnávačem. BEZPEČNOSTNÍ PRAVIDLA --- FOUKAČ/VYSAVAČ VÝSTRAHA: Než nastartujete motor, prohledněte pracovní plochu. Odstraňte z ní všechny nečistoty a cizí předměty jako jsou kameny, sklo, dráty, atp., které by mohly být v průběhu práce se strojem odraženy, vymrštěny a způsobit tak poranění nebo škodu. S Pokud je motor v chodu, nepokládejte stroj na žádný povrch s výjimkou pevného, čistého povrchu. Nečistoty jako jsou např. stěrk,písek,prach,trávaatp.mohoubýt nasány proudem vzduchu a vymrštěny vstupním otvorem a poškodit tak stroj, majetek, nebo přivodit vážné poranění obsluze stroje nebo přihlížejícím osobám. S Nikdy nevlkádejte předměty do trubice foukače, sací trubice nebo vývodu foukače. Vždy směřujte proud vzduchu s nečistotami mimo osoby, zvířata a pevné objekty jako jsou stormy, automobily, zdi apod. Silný proud vzduchu může odrazit nebo vymrštit kameny, nečistoty atp., které mohou poranit lidi nebo zvířata, nebo způsobit jinou škodu. S Nikdy stroj nepoužívejte, pokud k němu není řádně připevněno příslušenství. Připoužití stroje jako foukače vždypřipevněte trubice pro foukač. S Pravidelně kontrolujte přívodní otvor vzduchu, trubice foukače nebo trubice vysavače. Toto provádějte vždy s vypnutým motorem a odpojeným kabelem zapalovací svíčky. S Ventilační otvory a odváděcí trubici udržujte v čistotě. Nahromaděné nečistoty by mohly zabraňovat řádnému toku vzduchu. S Nikdy neumisťujte žádné předměty do blízkosti otvoru pro sání vzduchu, které by mohly omezovat správný tok vzduchu a poškodit stroj. S Nikdy stroj nepoužívejte k rozmetání chemikálií, hnojiv nebo látek, které mohou obsahovat toxické materiály. BEZPEČNOSTNÍ POKYNY --- KULTIVÁTOR VÝSTRAHA: Rotující hroty kultivátoru mohou způsobit vážná poranění. Nepřibližujte se k rotujícím hrotůmkutlivátoru. Vypněte motor a odpojte kabel zapalovací svíčky než zahájíte uvolňování zablokovaných hrotů kultivátoru nebo opravu stroje. 14

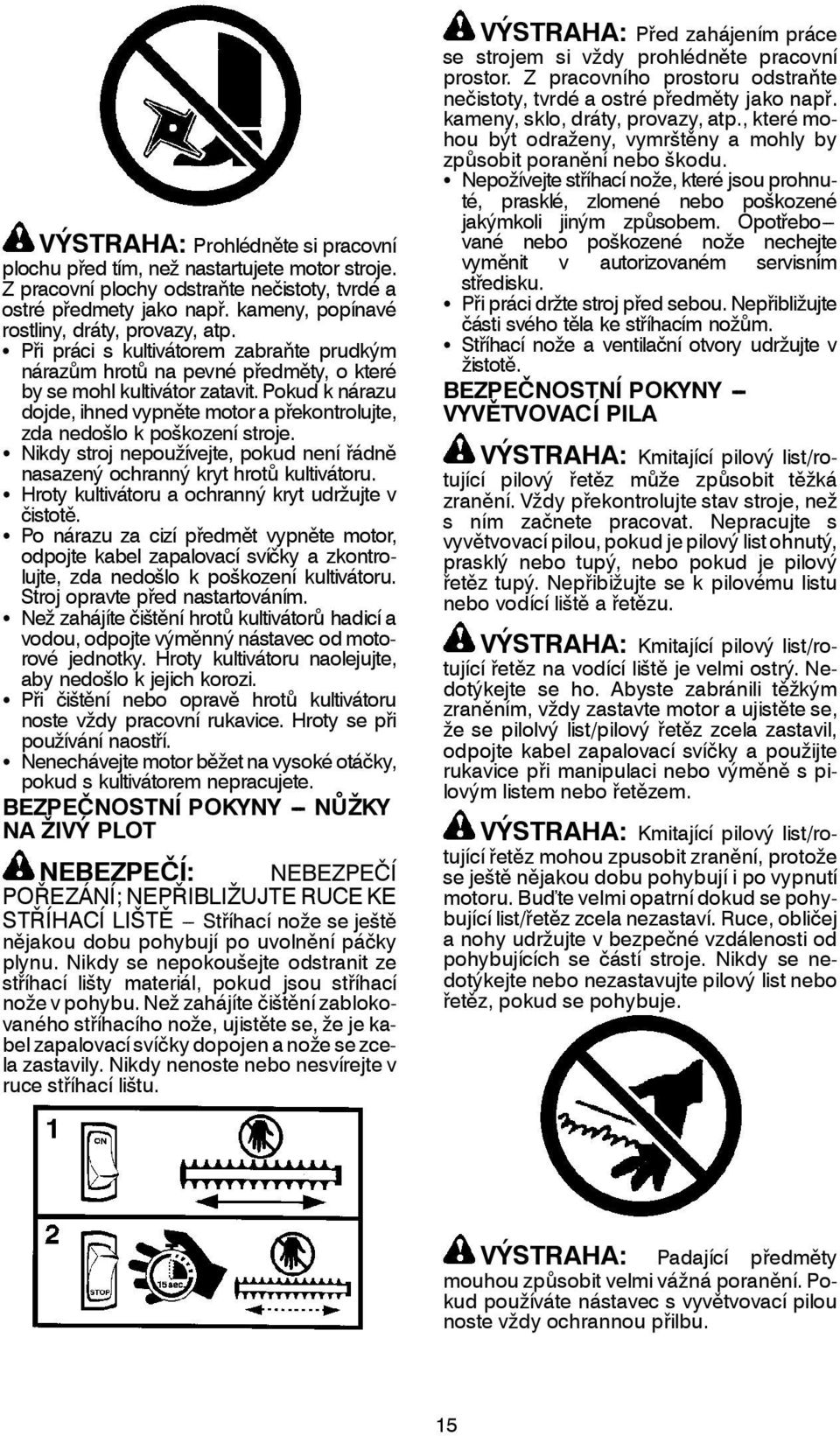

15 VÝSTRAHA: Prohlédněte si pracovní plochu před tím, než nastartujete motor stroje. Z pracovní plochy odstraňte nečistoty, tvrdé a ostré předmety jako např. kameny,popínavé rostliny, dráty, provazy, atp. S Při práci s kultivátorem zabraňte prudkým nárazům hrotů na pevné předměty, o které by se mohl kultivátor zatavit. Pokud k nárazu dojde, ihned vypněte motor a překontrolujte, zda nedošlo k poškození stroje. S Nikdy stroj nepoužívejte, pokud není řádně nasazený ochranný kryt hrotů kultivátoru. S Hroty kultivátoru a ochranný kryt udržujte v čistotě. S Po nárazu za cizí předmět vypněte motor, odpojte kabel zapalovací svíčky a zkontrolujte, zda nedošlo k poškození kultivátoru. Stroj opravte před nastartováním. S Než zahájíte čištění hrotů kultivátorů hadicí a vodou, odpojte výměnný nástavec od motorové jednotky. Hroty kultivátoru naolejujte, aby nedošlo k jejich korozi. S Při čištění nebo opravě hrotů kultivátoru noste vždy pracovní rukavice. Hroty se při používání naostří. S Nenechávejte motor běžet na vysoké otáčky, pokud s kultivátorem nepracujete. BEZPEČNOSTNÍ POKYNY --- NŮŽKY NA ŽIVÝ PLOT NEBEZPEČÍ: NEBEZPEČÍ POŘEZÁNÍ; NEPŘIBLIŽUJTE RUCE KE STŘÍHACÍ LIŠTĚ --- Stříhací nože se ještě nějakou dobu pohybují po uvolnění páčky plynu. Nikdy se nepokoušejte odstranit ze stříhací lišty materiál, pokud jsou stříhací nože v pohybu. Než zahájíte čištění zablokovaného stříhacího nože, ujistěte se, že je kabel zapalovací svíčky dopojen a nože se zcela zastavily. Nikdy nenoste nebo nesvírejte v ruce stříhací lištu. VÝSTRAHA: Před zahájením práce se strojem si vždy prohlédněte pracovní prostor. Z pracovního prostoru odstraňte nečistoty, tvrdé a ostré předměty jako např. kameny, sklo, dráty, provazy, atp., které mohou být odraženy, vymrštěny a mohly by způsobit poranění nebo škodu. S Nepožívejte stříhací nože, které jsou prohnuté, prasklé, zlomené nebo poškozené jakýmkoli jiným způsobem. Opotřebo --- vané nebo poškozené nože nechejte vyměnit v autorizovaném servisním středisku. S Připrácidržtestrojpřed sebou. Nepřibližujte části svého těla ke stříhacím nožům. S Stříhací nože a ventilační otvory udržujte v žistotě. BEZPEČNOSTNÍ POKYNY --- VYVĚTVOVACÍ PILA VÝSTRAHA: Kmitající pilový list/rotující pilový řetěz může způsobit těžká zranění. Vždy překontrolujte stav stroje, než s ním začnete pracovat. Nepracujte s vyvětvovací pilou, pokud je pilový list ohnutý, prasklý nebo tupý, nebo pokud je pilový řetěz tupý.nepřibižujte se k pilovému listu nebo vodící liště a řetězu. VÝSTRAHA: Kmitající pilový list/rotující řetěz na vodící liště je velmi ostrý. Nedotýkejte se ho. Abyste zabránili těžkým zraněním, vždy zastavte motor a ujistěte se, že se pilolvý list/pilový řetěz zcela zastavil, odpojte kabel zapalovací svíčky a použijte rukavice při manipulaci nebo výměně spilovým listem nebo řetězem. VÝSTRAHA: Kmitající pilový list/rotující řetěz mohou zpusobit zranění, protože se ještě nějakoudobupohybujíipovypnutí motoru. Buďte velmi opatrní dokud se pohybující list/řetězzcelanezastaví.ruce,obličej anohyudržujtevbezpečné vzdálenosti od pohybujících se částí stroje. Nikdy se nedotýkejte nebo nezastavujte pilový list nebo řetěz, pokud se pohybuje. VÝSTRAHA: Padající předměty mouhou způsobit velmi vážná poranění. Pokud používáte nástavec s vyvětvovací pilou noste vždy ochrannou přilbu. 15

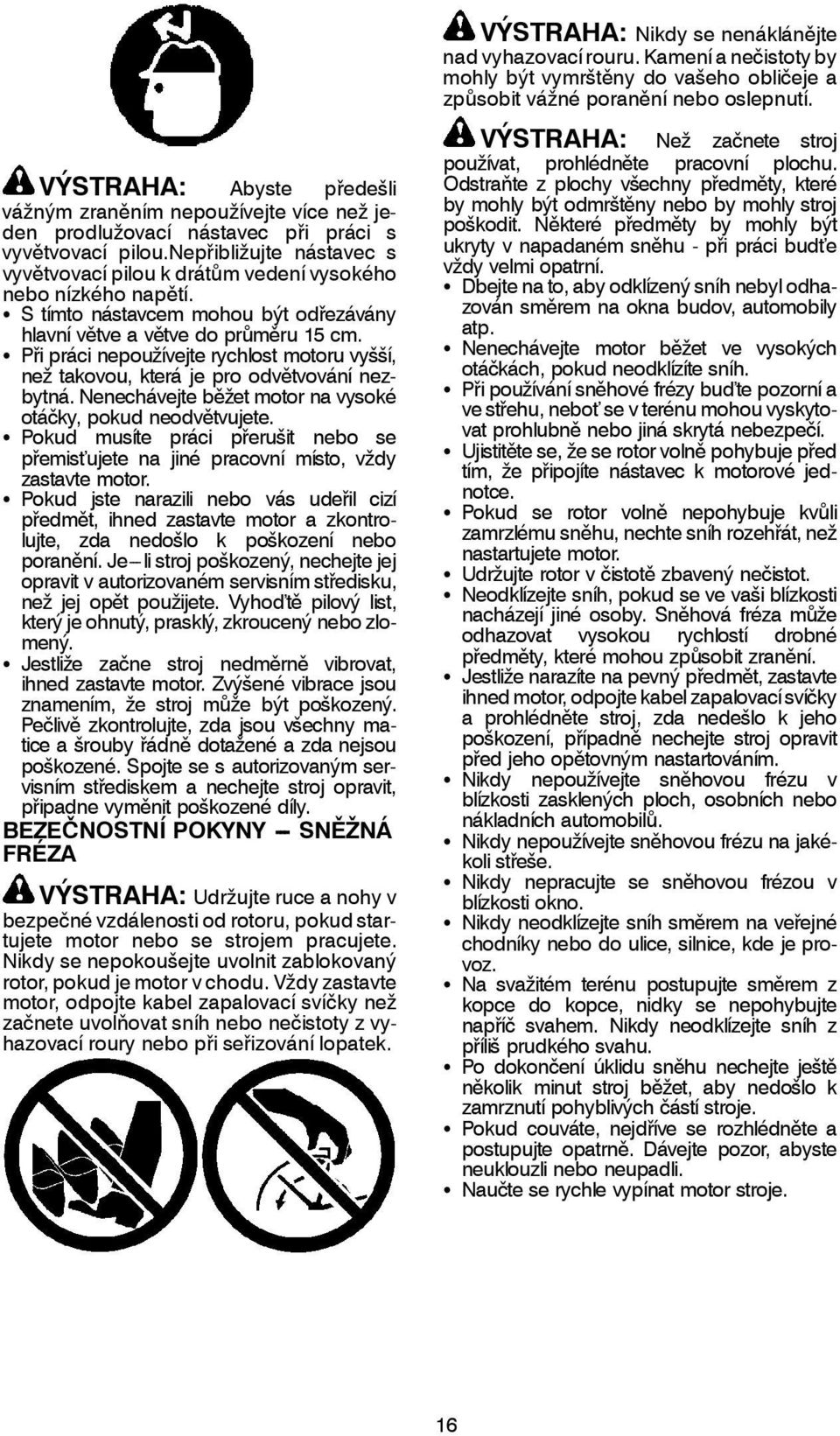

16 VÝSTRAHA: Nikdy se nenáklánějte nad vyhazovacírouru. Kamenía nečistoty by mohly být vymrštěny do vašeho obličeje a způsobit vážné poranění nebo oslepnutí. VÝSTRAHA: Abyste předešli vážným zraněním nepoužívejte více než jeden prodlužovací nástavec při práci s vyvětvovací pilou.nepřibližujte nástavec s vyvětvovací pilou k drátům vedení vysokého nebo nízkého napětí. S S tímto nástavcem mohou být odřezávány hlavní větve a větve do průměru 15 cm. S Při práci nepoužívejte rychlost motoru vyšší, než takovou, která je pro odvětvování nezbytná. Nenechávejte běžet motor na vysoké otáčky, pokud neodvětvujete. S Pokud musíte práci přerušit nebo se přemisťujete na jiné pracovní místo, vždy zastavte motor. S Pokud jste narazili nebo vás udeřil cizí předmět, ihned zastavte motor a zkontrolujte, zda nedošlo k poškození nebo poranění. Je---li stroj poškozený, nechejte jej opravit v autorizovaném servisním středisku, než jej opět použijete.vyhoďtě pilový list, který je ohnutý, prasklý, zkroucený nebo zlomený. S Jestliže začne stroj nedměrně vibrovat, ihned zastavte motor. Zvýšené vibrace jsou znamením, že stroj může být poškozený. Pečlivě zkontrolujte, zda jsou všechny matice a šrouby řádně dotažené a zda nejsou poškozené. Spojte se s autorizovaným servisním střediskem a nechejte stroj opravit, připadne vyměnit poškozené díly. BEZEČNOSTNÍ POKYNY --- SNĚŽNÁ FRÉZA VÝSTRAHA: Udržujte ruce a nohy v bezpečné vzdálenosti od rotoru, pokud startujete motor nebo se strojem pracujete. Nikdy se nepokoušejte uvolnit zablokovaný rotor, pokud je motor v chodu. Vždy zastavte motor, odpojte kabel zapalovací svíčky než začnete uvolňovat sníh nebo nečistoty z vyhazovací roury nebo při seřizování lopatek. VÝSTRAHA: Než začnete stroj používat, prohlédněte pracovní plochu. Odstraňte z plochy všechny předměty, které by mohly být odmrštěny nebo by mohly stroj poškodit. Některé předměty by mohly být ukryty v napadaném sněhu - při práci budťe vždy velmi opatrní. S Dbejte na to, aby odklízený sníh nebyl odhazován směrem na okna budov, automobily atp. S Nenechávejte motor běžet ve vysokých otáčkách, pokud neodklízíte sníh. S Při používání sněhové frézy buďte pozorní a ve střehu, neboť se v terénu mohou vyskytovat prohlubně nebo jiná skrytá nebezpečí. S Ujistitěte se,že se rotor volně pohybuje před tím, že připojíte nástavec k motorové jednotce. S Pokud se rotor volně nepohybuje kvůli zamrzlému sněhu, nechte sníh rozehřát, než nastartujete motor. S Udržujte rotor v čistotě zbavený nečistot. S Neodklízejte sníh, pokud se ve vaši blízkosti nacházejí jiné osoby. Sněhová fréza může odhazovat vysokou rychlostí drobné předměty, které mohou způsobit zranění. S Jestliže narazíte na pevný předmět, zastavte ihned motor, odpojte kabel zapalovací svíčky a prohlédněte stroj, zda nedešlo k jeho poškození, případně nechejte stroj opravit před jeho opětovným nastartováním. S Nikdy nepoužívejte sněhovou frézu v blízkosti zasklených ploch, osobních nebo nákladních automobilů. S Nikdy nepoužívejte sněhovou frézu na jakékoli střeše. S Nikdy nepracujte se sněhovou frézou v blízkosti okno. S Nikdy neodklízejte sníh směrem na veřejné chodníky nebo do ulice, silnice, kde je provoz. S Na svažitém terénu postupujte směrem z kopce do kopce, nidky se nepohybujte napříč svahem. Nikdy neodklízejte sníh z příliš prudkého svahu. S Po dokončení úklidu sněhu nechejte ještě několik minut stroj běžet, aby nedošlo k zamrznutí pohyblivých částí stroje. S Pokud couváte, nejdříve se rozhlédněte a postupujte opatrně. Dávejte pozor, abyste neuklouzli nebo neupadli. S Naučte se rychle vypínat motor stroje. 16

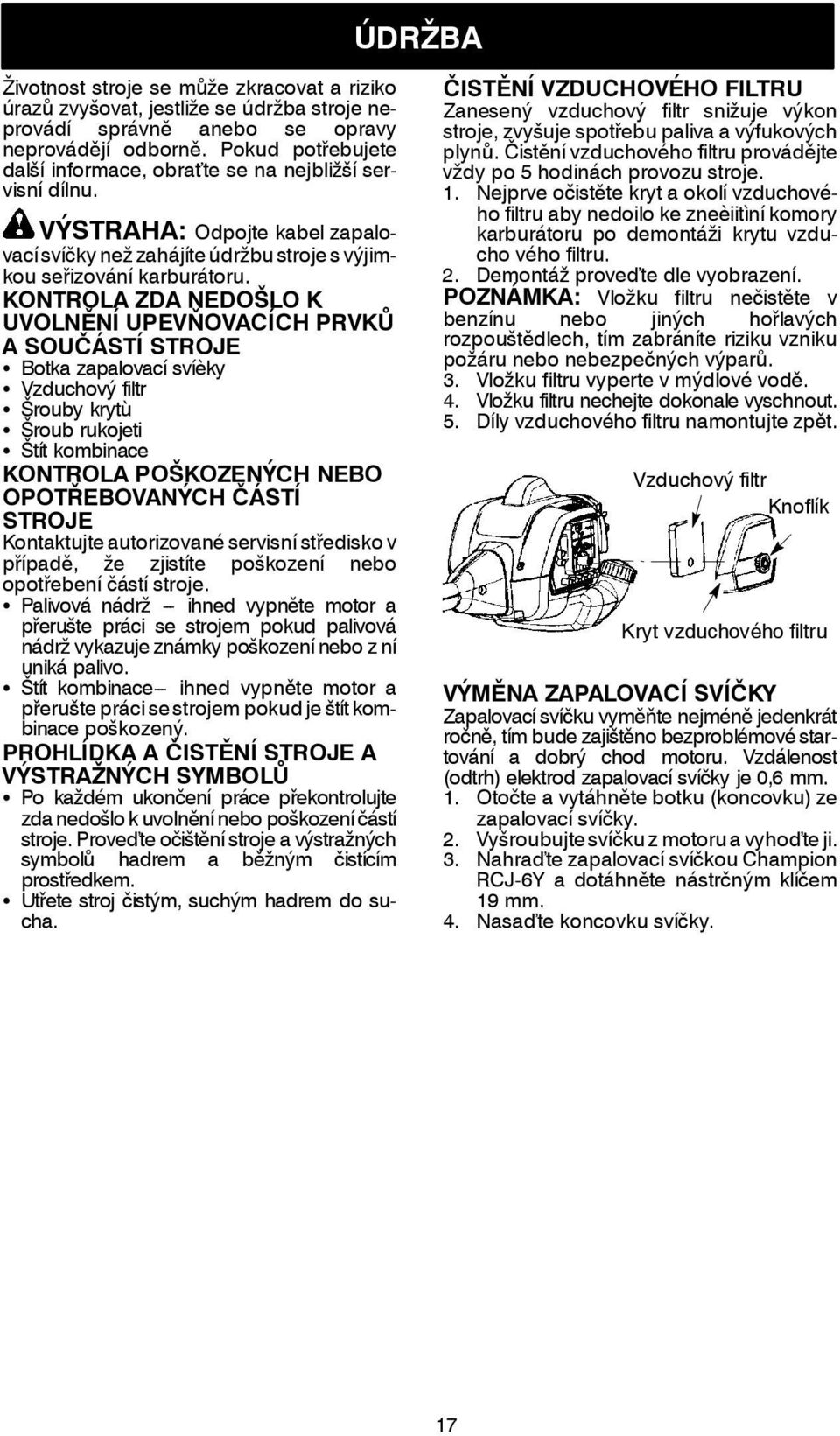

17 ÚDRŽBA Životnost stroje se může zkracovat a riziko úrazů zvyšovat,jestližeseúdržbastrojeneprovádí správně anebo se opravy neprovádějí odborně. Pokud potřebujete další informace, obraťte se na nejbližší servisní dílnu. VÝSTRAHA: Odpojte kabel zapalovací svíčky než zahájíte údržbu stroje s výjimkou seřizování karburátoru. KONTROLA ZDA NEDOŠLO K UVOLNĚNÍ UPEVŇOVACÍCH PRVKŮ ASOUČÁSTÍ STROJE S Botka zapalovací svíèky S Vzduchový filtr S Šrouby krytù S Šroub rukojeti S Štít kombinace KONTROLA POŠKOZENÝCH NEBO OPOTŘEBOVANÝCH ČÁSTÍ STROJE Kontaktujte autorizované servisní středisko v případě, že zjistíte poškození nebo opotřebení částí stroje. S Palivová nádrž --- ihned vypněte motor a přerušte práci se strojem pokud palivová nádrž vykazuje známky poškození nebo z ní uniká palivo. S Štít kombinace--- ihned vypněte motor a přerušte práci se strojem pokud je štít kombinace poškozený. PROHLÍDKA A ČISTĚNÍ STROJE A VÝSTRAŽNÝCH SYMBOLŮ S Po každém ukončení práce překontrolujte zda nedošlo k uvolnění nebo poškození částí stroje. Proveďte očištění stroje a výstražných symbolů hadrem a běžným čistícím prostředkem. S Utřete stroj čistým, suchým hadrem do sucha. ČISTĚNÍ VZDUCHOVÉHO FILTRU Zanesený vzduchový filtr snižuje výkon stroje, zvyšuje spotřebu paliva a výfukových plynů. Čistění vzduchového filtru provádějte vždy po 5 hodinách provozu stroje. 1. Nejprve očistěte kryt a okolí vzduchového filtru aby nedoilo ke zneèiitìní komory karburátoru po demontáži krytu vzduchovéhofiltru. 2. Demontáž proveďte dle vyobrazení. POZNÁMKA: Vložku filtru nečistěte v benzínu nebo jiných hořlavých rozpouštědlech, tím zabráníte riziku vzniku požáru nebo nebezpečných výparů. 3. Vložku filtru vyperte v mýdlové vodě. 4. Vložku filtru nechejte dokonale vyschnout. 5. Díly vzduchového filtru namontujte zpět. Vzduchový filtr Knoflík Kryt vzduchového filtru VÝMĚNA ZAPALOVACÍ SVÍČKY Zapalovací svíčku vyměňte nejméně jedenkrát ročně,tímbude zajištěno bezproblémové startování a dobrý chod motoru. Vzdálenost (odtrh) elektrod zapalovací svíčky je 0,6 mm. 1. Otočte a vytáhněte botku (koncovku) ze zapalovací svíčky. 2. Vyšroubujte svíčku z motoru a vyhoďte ji. 3. Nahraďte zapalovací svíčkou Champion RCJ-6Y a dotáhněte nástrčným klíčem 19 mm. 4. Nasaďte koncovku svíčky. 17

18 SERVIS A SEŘÍZENÍ VÝMĚNA VYŽÍNACÍ STRUNY 1. Stiskněte úchytky na straně strunové hlavy a vyjměte pouzdro a cívku. VÝSTRAHA: Nikdy nepoužívejte drát, provaz, niťči jinou náhradu, která by se mohla odtrhnout a stát se nebezpečným projektilem. 5. Při navíjení nové struny na starou cívku držte cívku, jak je ukázáno dole na obrázku. 6. Ohněte strunu v polovině a ohyb vložte do zářezu ve střední drážce cívky. Zkontrolujte, zda struna správně zapadla do zářezu. Zářez Úchytka Úchytka 7. Držte strunu mezi prsty a rovnoměrně a pevně ji naviňte na cívku směrem doprava. Pouzdro Cívky 8. Stranu zatlačte do vodících zářezů. Vocící zářez 2. Vytáhněte zbývající strunu. 3. Ze všech částí odstraňte nečistoty a usazeniny. Jestliže je cívka opotřebovaná nebo poškozená, vyměňte ji. 4. Nahraďte ji novou, již navinutou cívkou, nebo použijte 4,5 metru dlouhou značkovou strunu McCulloch o průměru 2,4 mm. Vocící zářez 18
