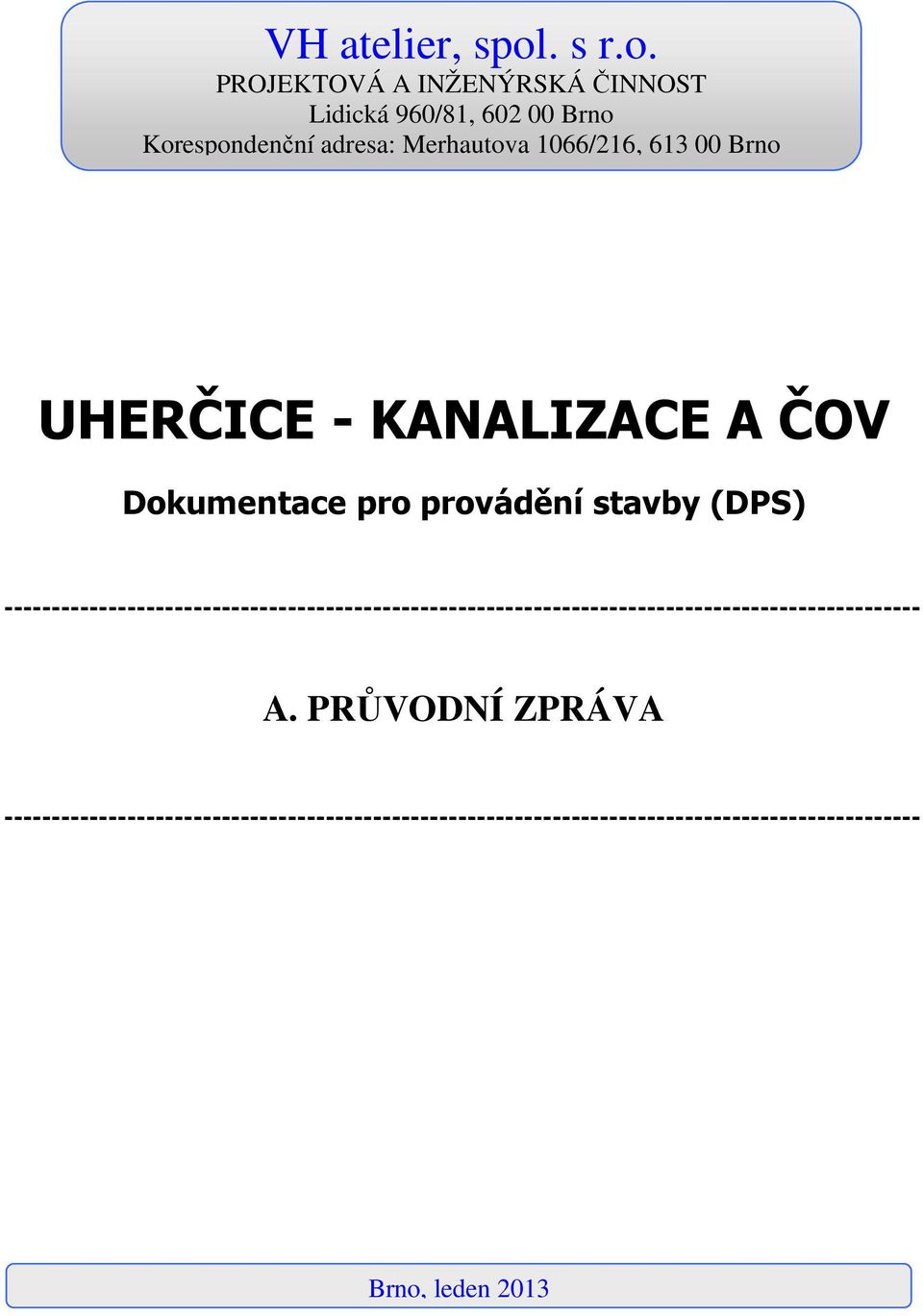

1 VH atelier, spol. s r.o. PROJEKTOVÁ A INŽENÝRSKÁ ČINNOST Lidická 960/81, Brno Korespondenční adresa: Merhautova 1066/216, Brno UHERČICE - KANALIZACE A ČOV Dokumentace pro provádění stavby (DPS) A. PRŮVODNÍ ZPRÁVA Brno, leden 2013

2 A. A.1. Identifikační údaje A.2. Charakteristika a účel stavby A.3. Údaje o dosavadním využití území A.4. Údaje o průzkumech a napojení na infrastrukturu A.5. Údaje o splnění požadavků dotčených orgánů A.6. Informace o dodržení obecných požadavků na výstavbu A.7. Údaje o splnění podmínek regulačního plánu a územního rozhodnutí A.8. Věcné a časové vazby na souvis. a podmiňující stavby a jiná opatření A.9. Plán kontrolních prohlídek stavby A.10. Potřeba vody a energií A.11. Vyzkoušení a zkušební provoz 2

3 A.1. Úvodní údaje Název stavby: Objekt: Stupeň: Charakter stavby: Odvětví stavby: Účel stavby: Uherčice - kanalizace a ČOV DPS (dokumentace pro provádění stavby) novostavba vodní hospodářství odvádění a čištění splaškových odpadních vod Investor: Obec Uherčice, IČO OÚ Uherčice 48, Uherčice Tel: , ouuhercice@volny.cz Povodí: Moravy, recipient: Blatnice, Obec, kraj: Katastrální území: Uherčice, Znojmo, Jihomoravský K.Ú. Uherčice (Znojmo) Předpokládané termíny: zahájení stavby: r Doba výstavby: cca 18 měsíců Vypracoval: Lidická 81, Brno Korespondenční adresa: Merhautova 1066/216, Brno Ing. Ivo Pospíšil, Ing. Jakub Raček Realizace stavby: stavební firma dle výběrového řízení 3

4 A.2. Charakteristika a účel stavby A.2.1. Obecné údaje Obec Uherčice u Znojma má v současnosti 373 obyvatel a výhledová zpracovatelská kapacita ČOV je dimenzována na 400 EO. V obci Uherčice není vybudována splašková kanalizace na celém území stávající zástavby obce. V současnosti není řešeno odvádění a čištění splaškových vod jinak než do žump s vyvážením na ČOV. Účelem řešení kanalizační sítě je zajistit podchycení a odvádění odpadních vod (jedná se o splaškové vody), jejich odvedení na čištění a možnost jejich vypouštění do vod povrchových v souladu se stávající legislativou. Podstatou řešení je zajistit, aby do povrchových vod odtékaly jen takové odpadní vody, které v důsledku čištění mohou do povrchových vod odtékat a nezpůsobovat znečištění životní-ho prostředí. Navrhovaná stavba řeší vybudování systému oddílné stokové soustavy v obci Uherčice se zaústěním do čistírny odpadních vod umístěnou na okraji zástavby této obce. Účelem stavby je zajistit, aby odváděné splaškové vody z celého prostoru obce byly přiváděny na čištění v ČOV. Po vybudování splaškové kanalizace se musí všechny splaškové vody z nemovitostí připojit na nově vybudovanou stokovou síť a stávající septiky a žumpy zrušit. Důvodem vybudování biologické čistírny odpadních vod (ČOV) v obci Uherčice je odstranění organického a anorganického, biologicky rozložitelného znečištění ze splaškových vod, které mají charakter odpadních vod z domácností bez příměsí průmyslných nebo jiných typů odpadních vod. Vyčištěné odpadní vody z čistírny odpadních vod se budou vypouštět do toku Blatnice. Na stavbu bylo vydáno územní rozhodnutí vydané stavebním úřadem městyse Vranov nad Dyjí č. 18/2009, č.j. SÚ-159/09-CP, vyřizoval Ctirad Pisk, dále pak prodloužení rozhodnutí č. 11/2011, č.j. SÚ-181/11-CP, vyřizoval Bc. Ctirad Pisk, dále opravné rozhodnutí č. 7/2012 č.j. SÚ-159/09-CP, vyřizoval Bc. Ctirad Pisk, dále kolaudační souhlas s užíváním stavby č. 4/2012 značky SÚ-103/12-CP, vyřizoval Bc. Ctirad Pisk. 4

5 A.2.2. Základní technické údaje stavby Splašková kanalizace: Celková délka navržené gravitační sítě Stoky gravitační DN 300 plastové potrubí Celková délka navržené tlakové sítě PE100-SDR11-90/8,2 PE100-SDR17-63/5,8 ČS včetně rozvodů NN ČOV včetně rozvodů NN Účelová příjezdná komunikace k ČOV Vodovodní přípojka PE100-SDR11-32/3 mm Celková délka odbočení pro kanalizační přípojky DN 150, DN200 Celková délka splaškové kanalizace (stoky+výtlaky+odbočky) 2811,5 m 2811,5 m 108 m 79 m 29 m 2 kpl 1 kpl 46,5 m 45 m 561,5 m 3481 m Přeložky inženýrských sítí Vzhledem k hustému zasíťování stávající infrastruktury se není možné vyloučit kolize se stávající dešťovou kanalizací, vodovodem a silových i spojových kabelů. Množství odpadních vod Charakteristika ČOV mech.-biologická v zastřešeném objektu Počet ekvivalentních obyvatel 373 EO (současné přiváděné znečištění) Dimenzování ČOV na 400 EO Specifická produkce znečištění 60 g BSK 5 / os.d-1 Průměrný denní přítok OV- Q24 62,2 m 3 /den 0,72 l/s Max. denní přítok OV - Qd 93,2 m 3 /den 1,08 l/s Max. hod. přítok OV - Qh 13,85 m 3 /hod 3,85 l/s Maximální roční přítok m 3 /rok Průměrné množství m 3 /rok Recipient Blatnice 5

6 Dosažitelné hodnoty navrženou technologií Biochemická spotřeba kyslíku za 5 dní Chemická spotřeba kyslíku Nerozpuštěné látky Amoniakální dusík Celkový dusík Celkový fosfor 20 mg/l 90 mg/l 25 mg/l 5 mg/l 25 mg/l 1 mg/l Celkové znečištění - po realizaci stavby Látka Označení Přítok (t/rok) Odtok (t/rok) Odstraň. (t/rok) Neroz. Látky NL 7,49 0,60 6,89 Biochem. Spotřeba kyslíku BSK5 8,17 0,49 7,68 Chemická spotř. Kyslíku CHSKcr 16,95 2,30 14,65 Celkový fosfor Pcelk 0,34 0,02 0,32 Celkové znečištění - odstraněné znečištění po realizaci stavby Látka Označení Odstraňováno před Odstraňováno po Odstraňováno navíc realizací (t/rok) realizaci (t/rok) (t/rok) Neroz. Látky NL 0,00 6,89 6,89 Biochem. Spotřeba kyslíku BSK5 0,00 7,68 7,68 Chemická spotř. Kyslíku CHSKcr 0,00 14,65 14,65 Celkový fosfor Pcelk 0,00 0,32 0,32 Výstupní hodnoty na odtoku z ČOV dle Povolení k vypouštění odpadních vod Hodnoty ve vodoprávním rozhodnutí Emisní hodnoty dle metodického pokynu k NV 229/2007 dle BAT Ukazatel Hodnoty "p" mg/l Hodnoty "m" mg/l Hodnoty "p" mg/l Hodnoty "m" mg/l BSK CHSK NL "p" - jedná se o přípustné hodnoty, mohou být překročeny v povolené míře "m" - jedná se o maximální koncentrace a jsou nepřekročitelné 6

7 Ukazatel Hodnoty ve vodoprávním rozhodnutí Hodnoty "pr" mg/l Hodnoty "m" mg/l Emisní hodnoty dle metodického pokynu k NV 229/2007 dle BAT Hodnoty "pr" mg/l Hodnoty "m" mg/l N-NH "pr" - jedná se o aritmetické průměry koncentrací za kalendářní rok a nesmí být překročeny "m" - jedná se o maximální koncentrace a jsou nepřekročitelné Pro kontrolní odběry je ve vodoprávním rozhodnutí stanoven typ vzorku "A", tj. 2 hodinový směsný vzorek, získaný sléváním 8-mi objemově stejných dílčích vzorků, odebíraných v intervalu 15 minut v období od 12 do 22 hodin. Vzorky budou odebírány na odtoku z aktivace v měrné šachtě před Parshallovým žlabem, četnost 12 krát ročně. Členění stavby Stavební objekty : Stoková síť : SO 011 SO 012 SO 013 SO 014 SO 015 SO 016 SO 017 SO 018 Stoka A Stoky AA, AA-1, AA-2 Stoky AB, AB-1 Stoky AC, AC-1, AC-1-1 Stoky AD,AD-1 Stoka AE Stoka AF Stoka AB-1-1 Přeložky vedení : SO 021 SO 022 NEOBSAZENO Přeložka telefon. kabelu Čistírna odpadních vod : SO 031 SO 032 SO 033 SO 034 SO 035 SO 036 Vstupní čerpací stanice Biologické čištění Měrný objekt Provozní budova Vnitřní potrubní rozvody Příjezdní cesta k ČOV a zpevněné plochy 7

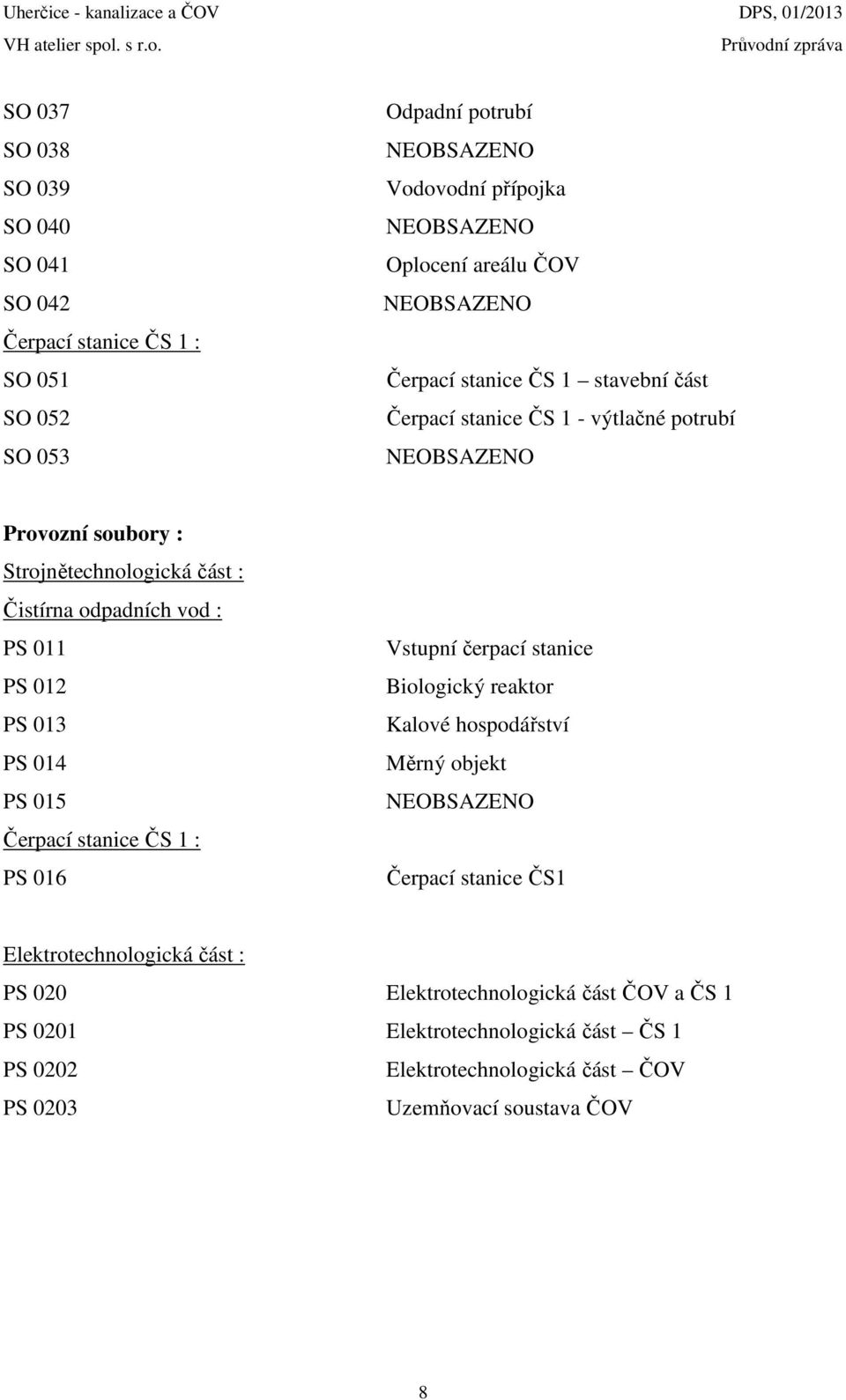

8 SO 037 SO 038 SO 039 SO 040 SO 041 SO 042 Čerpací stanice ČS 1 : SO 051 SO 052 SO 053 Odpadní potrubí NEOBSAZENO Vodovodní přípojka NEOBSAZENO Oplocení areálu ČOV NEOBSAZENO Čerpací stanice ČS 1 stavební část Čerpací stanice ČS 1 - výtlačné potrubí NEOBSAZENO Provozní soubory : Strojnětechnologická část : Čistírna odpadních vod : PS 011 PS 012 PS 013 PS 014 PS 015 Čerpací stanice ČS 1 : PS 016 Vstupní čerpací stanice Biologický reaktor Kalové hospodářství Měrný objekt NEOBSAZENO Čerpací stanice ČS1 Elektrotechnologická část : PS 020 Elektrotechnologická část ČOV a ČS 1 PS 0201 Elektrotechnologická část ČS 1 PS 0202 Elektrotechnologická část ČOV PS 0203 Uzemňovací soustava ČOV 8

9 A.3. Údaje o dosavadním využití území Stavba stok se nachází v převážném rozsahu v zastavěném území obce, čistírna odpadních vod je situována v polním pozermku. Stoky jsou situovány v místních zpevněných komunikacích, krajské silnici i ve volném terénu a v ostatních plochách. Stavbou budou dotčeny následující inženýrské sítě a jejich ochranná pásma: - kabelová vedení sítě elektronických komunikací společnosti Telefónica O2 - nesouvislá obecní dešťová kanalizace - vedení distribuční soustavy v provozování E.ON a to nadzemní vedení VN, nadzemní i podzemní vedení NN a distribuční trafostanice VN/NN - rozvodné vodovodní řady ve vlastnictví a správě obce - krajské silnice II. třídy č. II/409 a č. II/411 - dále místní zpevněné komunikace a polní cesty Známé trasy stávajících inženýrských sítí byly poskytnuty jejich provozovateli a orientačně zakresleny do situací stavby. Provozovatelem nebyly poskytnuty přípojky stávající stokové a vodovodní sítě. Vzájemný souběh i křížení budou provedeny v souladu s ČSN , v případě potřeby budou navrženy přeložky stávajících sítí. A.4. Údaje o průzkumech a napojení na infrastrukturu V rámci zpracování projektu DSP byl vypracován geologickým oddělením Pӧyry Envionment a.s. Brno inženýrsko-geologický průzkum, jehož závěry byly zohledněny při návrhu objektů čistírny odpadních vod. Posudek je zpracován jako samostatný elaborát v příloze F. Inženýrsko-geologické posouzení. Čistírna odpadních vod bude napojena novou příjezdnou cestou, napojenou na místní komunikaci. Navržené stoky a čerpací stanice budou přístupné v převážné většině z místních nebo krajských komunikací. A.5. Údaje o splnění požadavků dotčených orgánů Vyjádření jsou uvedena v dokladové části a požadavky byly při zpracování dokumentace respektovány. 9

10 A.6. Informace o dodržení obecných požadavků na výstavbu Stavba je navržena v souladu s požadavky zák. č.254/2001 Sb. (novela č.150/2010 Sb.) a 274/2001 Sb. a respektuje obecné technické požadavky na výstavbu v souladu s vyhl. č.83/1976 Sb. ve znění vyhl. č. 376/1992 Sb. Umístění stavby a začlenění do území respektuje předpisy, chránící veřejné zájmy a umožní rozvoj území. Na použité materiály bude vydáno prohlášení o shodě, materiály musí zaručit bezvadnou funkci po celou dobu životnosti zařízení. A.7. Údaje o splnění podmínek regulačního plánu a územního rozhodnutí Navržená stavba je v souladu s územně plánovací dokumentací a s elaborátem PRVK. A.8. Věcné a časové vazby na související a podmiňující stavby a jiná opatření Stavba splaškové kanalizace je posledním objektem infrastruktury obce. Stavbu je možné realizovat po zajištění finančních prostředků a po vysoutěžení dodavatele stavby. Stavba objektu čistírny odpadních vod bude probíhat na zelené louce. Stavba bude napojena zpevněnou příjezdnou komunikací na místní komunikační síť a dále přípojkou NN na elektrickou energii a vodovodní přípojkou na vodovod ve vlastnictví a správě obce Uherčice. Výstavba kanalizace svým zásahem do zpevněných komunikací vyvolá potřebu oprav povrchů vozovek a to i v širším pruhu, než bude vlastní rýha. V zúžených prostorech a tam, kde jsou stávající sítě neuspořádaně uloženy bez ohledu na prostorovou normu bude nutné přizvat projektanta a správce vedení k řešení. Další podmiňující stavby nejsou v současné době známy, další výstavba v území jak občanských, tak průmyslových staveb musí respektovat navržený systém odkanalizování i situování jednotlivých objektů. Pro stanovení postupu prací bude zhotovitelem vypracován a investorem schválen harmonogram prací, z kterého bude patrný časový postup na jednotlivých objektech stavby. Po dohodě s povolujícím orgánem je možné postupné uvedení ucelených částí stavby do provozu za předpokladu zprovoznění čistírny odpadních vod a zajištění minimálního přítoku na ČOV. Oprava povrchů komunikací musí být časově naplánována mimo zimní období. 10

11 A.9. Plán kontrolních prohlídek stavby V rámci provádění stavebních prací bude minimálně jednou v měsíci uskutečněn kontrolní den stavby. A.10. Potřeba vody a energií Potřeba vody pro ČOV Potřeba elektrické energie pro ČOV cca 25 m3/rok cca 40 MWh A.11. Vyzkoušení a zkušební provoz Individuální vyzkoušení je pojem používaný v praxi pro smluvní povinnost zhotovitele, respektive dodavatele, buď dodávky smontovaného výrobku, nebo montáže, případně montážních prací. Rozumí se jím vyzkoušení stroje, zařízení nebo technického systému v rozsahu nutném pro prověření jeho úplnosti a jeho funkcí a současně ověření řádného provedení montáže, případně jen ověření řádného provedení montáže (jedná-li se jen o montáže nebo montážní práce). Pokud má být individuální vyzkoušení smluvní povinností zhotovitele, musí být jako takové ve smlouvě sjednáno. Komplexním vyzkoušením jsou zkoušky díla, které zásadně tvoří soubor strojů a zařízení. Dodavatel-zhotovitel jím prokazuje, že dílo je kvalitní a že je schopné zkušebního provozu (pokud je sjednán). Pojem komplexní vyzkoušení určuje, že se plně zkouší všechny části předmětu plnění. Zkušební provoz navazuje na komplexní vyzkoušení a ověřuje, zda zařízení bude za předpokládaných provozních podmínek schopné provozu v rozsahu stanoveném pro zkušební provoz v dokumentaci. Zkušební provoz je počáteční fáze užívání (provozu) stavby. Během zkušebního provozu se obvykle realizuje náběhová křivka, tj. trajektorie (dráha), po níž se postupně naplňují cíle projektu. Spojuje komplexní vyzkoušení s garančními zkouškami nebo jiným způsobem prokázání a zhodnocení splnění cílů projektu. Zkušební provoz završuje všechnu dosavadní náročnou práci členů projektového týmu, a proto se jej musí všichni zúčastnit, aby se ověřil projektem předpokládaný chod daného procesu a odstranili poslední disproporce mezi projektem a potřebami provozu, účastní se ho i odpovědní pracovníci budoucího provozu. Na závěr se vypracovává protokol o zkušebním provozu a o převzetí objektu do užívání. V něm se shrnou projektové parametry a ukazatele, jako jsou technická a dosažitelná kapacita, 11

12 počty pracovníků, velikosti ploch, spotřeba energií a porovnají se s parametry a ukazateli dosaženými ve zkušebním provozu. Výsledky se posoudí a jsou li kladné, uzavře se protokol o předání objektu do užívání s podpisy hlavního manažera projektu, člena vrcholového manažmentu pověřeného dozorem nad projektem, liniového manažera přebírajícího nový provoz a manažera ( referenta ) pro bezpečnost práce. V případě záporných odchylek se musí zkušební provoz prodloužit až do jejich odstranění, nebo nejsou li závažné tak se v protokolu určí nápravná opatření. Předáním do provozu je objekt realizován, končí jeho investiční fáze, ale ještě všechny projektové činnosti nejsou uzavřeny. Následuje ještě fáze provozu a vyhodnocení. Garanční zkoušky prokazují, zda zařízení dosahuje hodnot a ukazatelů ve smlouvě výslovně sjednaných. Zda proběhne individuální vyzkoušení, komplexní vyzkoušení, provoz a garanční zkoušky, případně zda budou provedeny některé či všechny tyto zkoušky postupně, je věcí smluvního ujednání a vyplývá to z charakteru díla. Po předání stavby bude zahájen zkušební provoz ČOV v délce min. 12 měsíců. V Brně 01/2013. Ing. Jakub Raček 12
