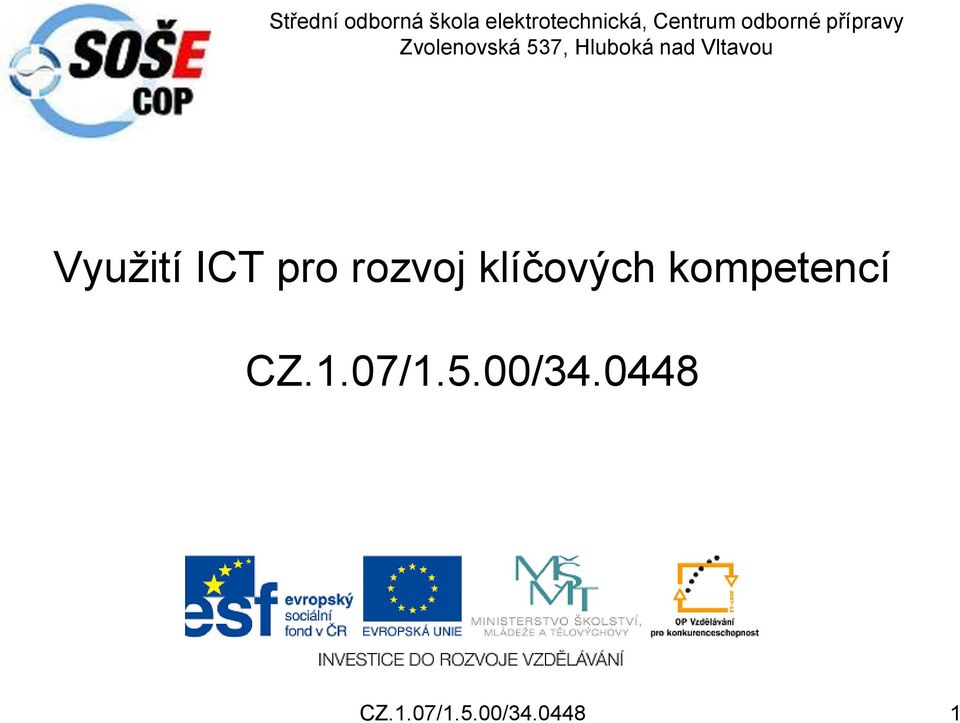

1 Střední odborná škola elektrotechnická, Centrum odborné přípravy Zvolenovská 537, Hluboká nad Vltavou Využití ICT pro rozvoj klíčových kompetencí CZ.1.07/1.5.00/ CZ.1.07/1.5.00/

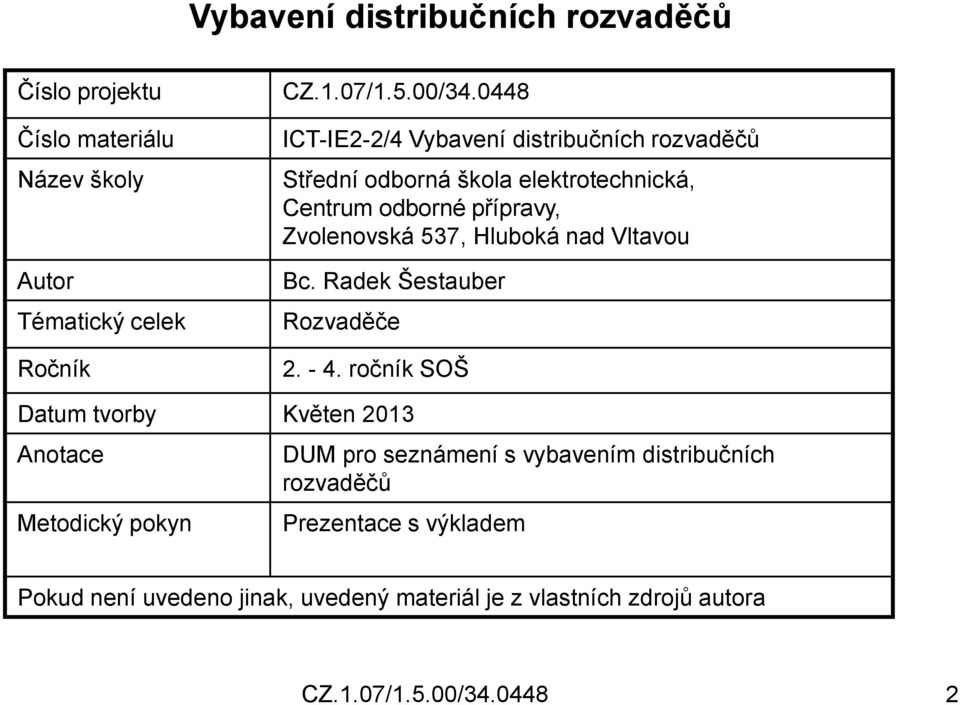

2 Vybavení distribučních rozvaděčů Číslo projektu Číslo materiálu Název školy Autor Tématický celek Ročník CZ.1.07/1.5.00/ ICT-IE2-2/4 Vybavení distribučních rozvaděčů Střední odborná škola elektrotechnická, Centrum odborné přípravy, Zvolenovská 537, Hluboká nad Vltavou Bc. Radek Šestauber Rozvaděče ročník SOŠ Datum tvorby Květen 2013 Anotace Metodický pokyn DUM pro seznámení s vybavením distribučních rozvaděčů Prezentace s výkladem Pokud není uvedeno jinak, uvedený materiál je z vlastních zdrojů autora CZ.1.07/1.5.00/

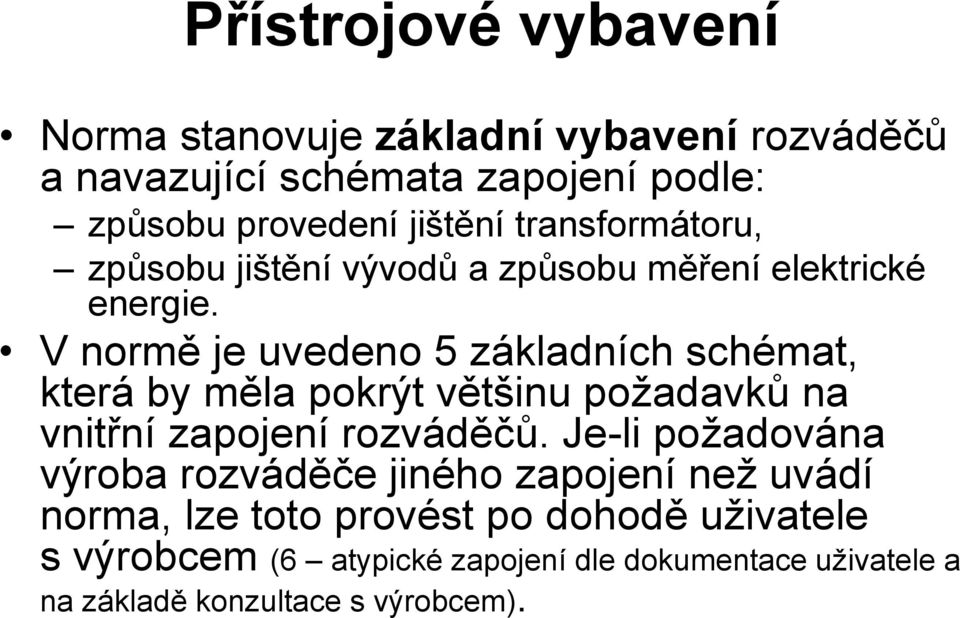

3 Přístrojové vybavení Norma stanovuje základní vybavení rozváděčů a navazující schémata zapojení podle: způsobu provedení jištění transformátoru, způsobu jištění vývodů a způsobu měření elektrické energie. V normě je uvedeno 5 základních schémat, která by měla pokrýt většinu požadavků na vnitřní zapojení rozváděčů. Je-li požadována výroba rozváděče jiného zapojení než uvádí norma, lze toto provést po dohodě uživatele s výrobcem (6 atypické zapojení dle dokumentace uživatele a na základě konzultace s výrobcem).

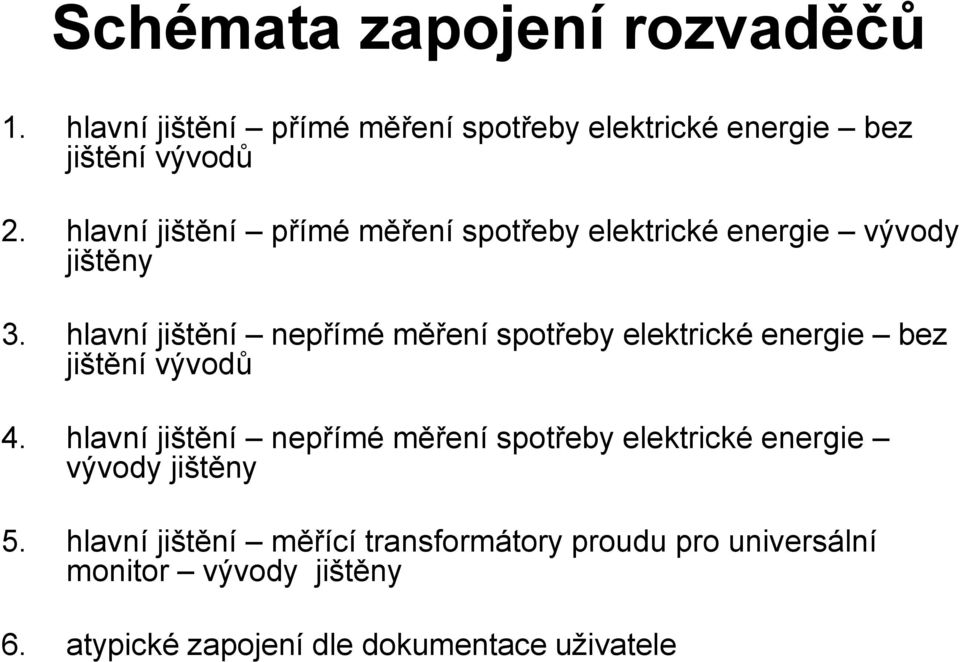

4 Schémata zapojení rozvaděčů 1. hlavní jištění přímé měření spotřeby elektrické energie bez jištění vývodů 2. hlavní jištění přímé měření spotřeby elektrické energie vývody jištěny 3. hlavní jištění nepřímé měření spotřeby elektrické energie bez jištění vývodů 4. hlavní jištění nepřímé měření spotřeby elektrické energie vývody jištěny 5. hlavní jištění měřící transformátory proudu pro universální monitor vývody jištěny 6. atypické zapojení dle dokumentace uživatele

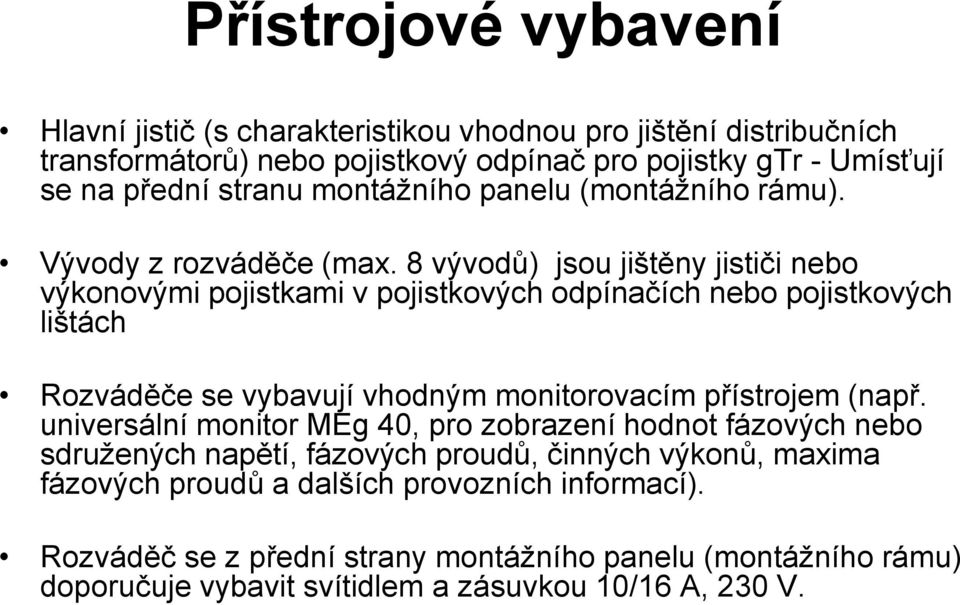

5 Přístrojové vybavení Hlavní jistič (s charakteristikou vhodnou pro jištění distribučních transformátorů) nebo pojistkový odpínač pro pojistky gtr - Umísťují se na přední stranu montážního panelu (montážního rámu). Vývody z rozváděče (max. 8 vývodů) jsou jištěny jističi nebo výkonovými pojistkami v pojistkových odpínačích nebo pojistkových lištách Rozváděče se vybavují vhodným monitorovacím přístrojem (např. universální monitor MEg 40, pro zobrazení hodnot fázových nebo sdružených napětí, fázových proudů, činných výkonů, maxima fázových proudů a dalších provozních informací). Rozváděč se z přední strany montážního panelu (montážního rámu) doporučuje vybavit svítidlem a zásuvkou 10/16 A, 230 V.

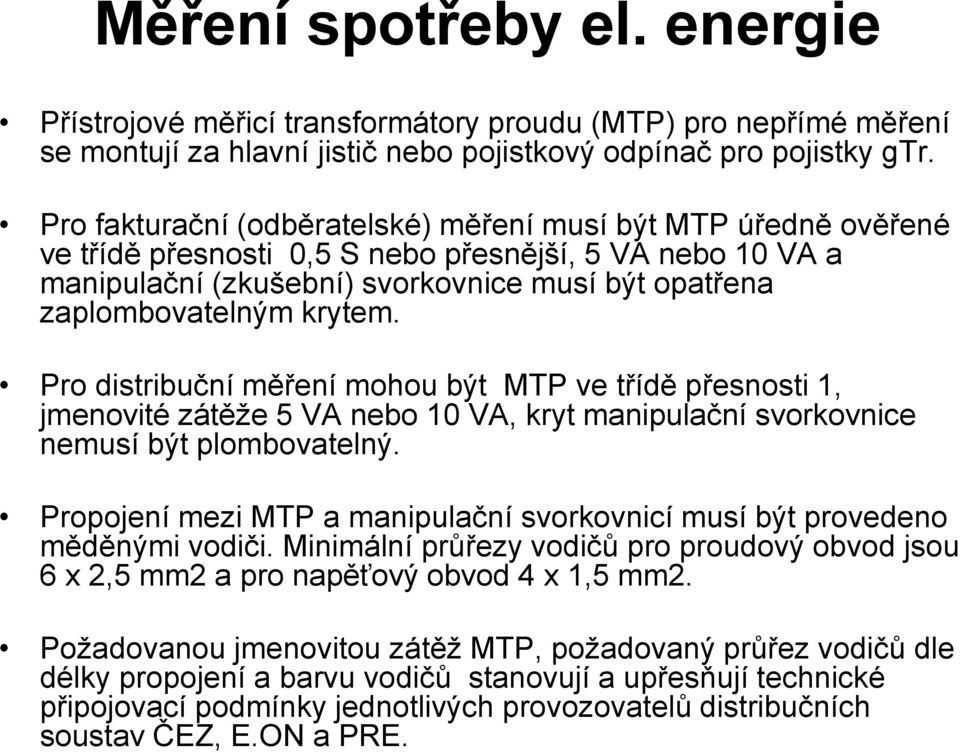

6 Měření spotřeby el. energie Přístrojové měřicí transformátory proudu (MTP) pro nepřímé měření se montují za hlavní jistič nebo pojistkový odpínač pro pojistky gtr. Pro fakturační (odběratelské) měření musí být MTP úředně ověřené ve třídě přesnosti 0,5 S nebo přesnější, 5 VA nebo 10 VA a manipulační (zkušební) svorkovnice musí být opatřena zaplombovatelným krytem. Pro distribuční měření mohou být MTP ve třídě přesnosti 1, jmenovité zátěže 5 VA nebo 10 VA, kryt manipulační svorkovnice nemusí být plombovatelný. Propojení mezi MTP a manipulační svorkovnicí musí být provedeno měděnými vodiči. Minimální průřezy vodičů pro proudový obvod jsou 6 x 2,5 mm2 a pro napěťový obvod 4 x 1,5 mm2. Požadovanou jmenovitou zátěž MTP, požadovaný průřez vodičů dle délky propojení a barvu vodičů stanovují a upřesňují technické připojovací podmínky jednotlivých provozovatelů distribučních soustav ČEZ, E.ON a PRE.

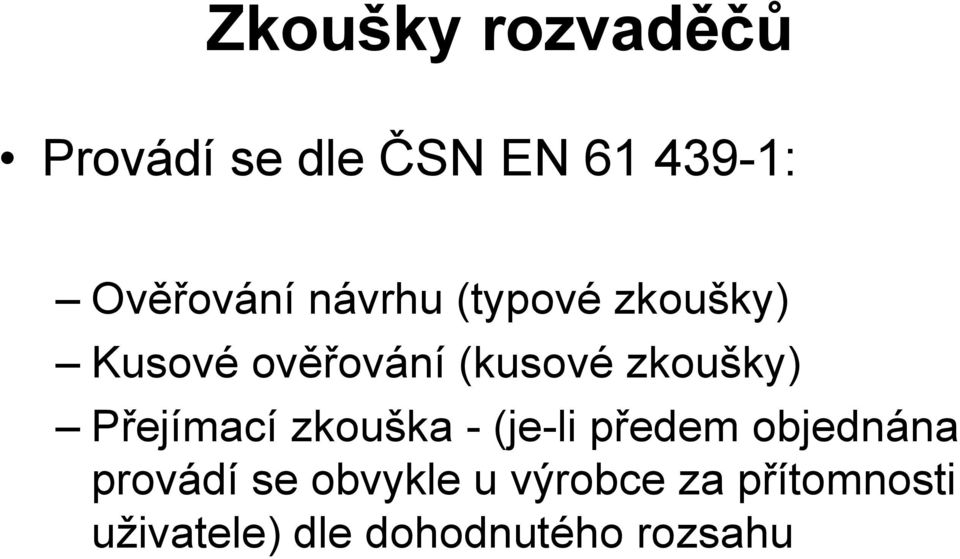

7 Zkoušky rozvaděčů Provádí se dle ČSN EN : Ověřování návrhu (typové zkoušky) Kusové ověřování (kusové zkoušky) Přejímací zkouška - (je-li předem objednána provádí se obvykle u výrobce za přítomnosti uživatele) dle dohodnutého rozsahu

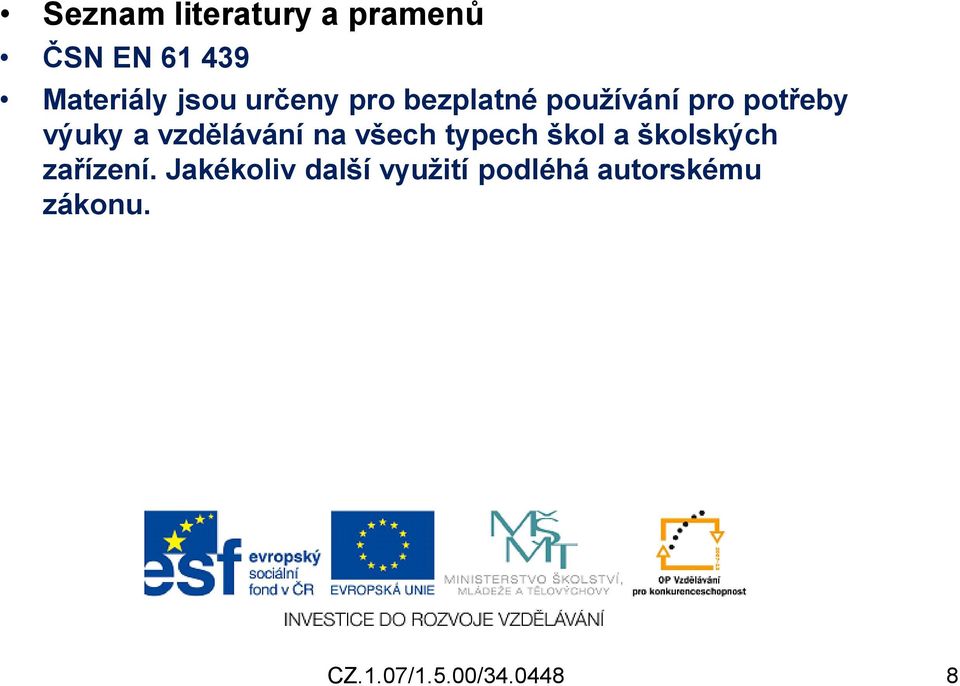

8 Seznam literatury a pramenů ČSN EN Materiály jsou určeny pro bezplatné používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Jakékoliv další využití podléhá autorskému zákonu. CZ.1.07/1.5.00/
