2 Obsah Dálkový ovladač 1 Typové označení 2 Premier split 4 Oasis split 5 Luna split 6 Okenní a mobilní jednotky, odvlhčovač 7 Multi 8 Kombinační tabulka Multi 9 Kazetové split jednotky 10 Kanálové split jednotky 11 Podstropní - parapetní split jednotky 12 Rekuperační větrací jednotky 13 VRF zařízení 14 Chillery 16 Fan-coily 17

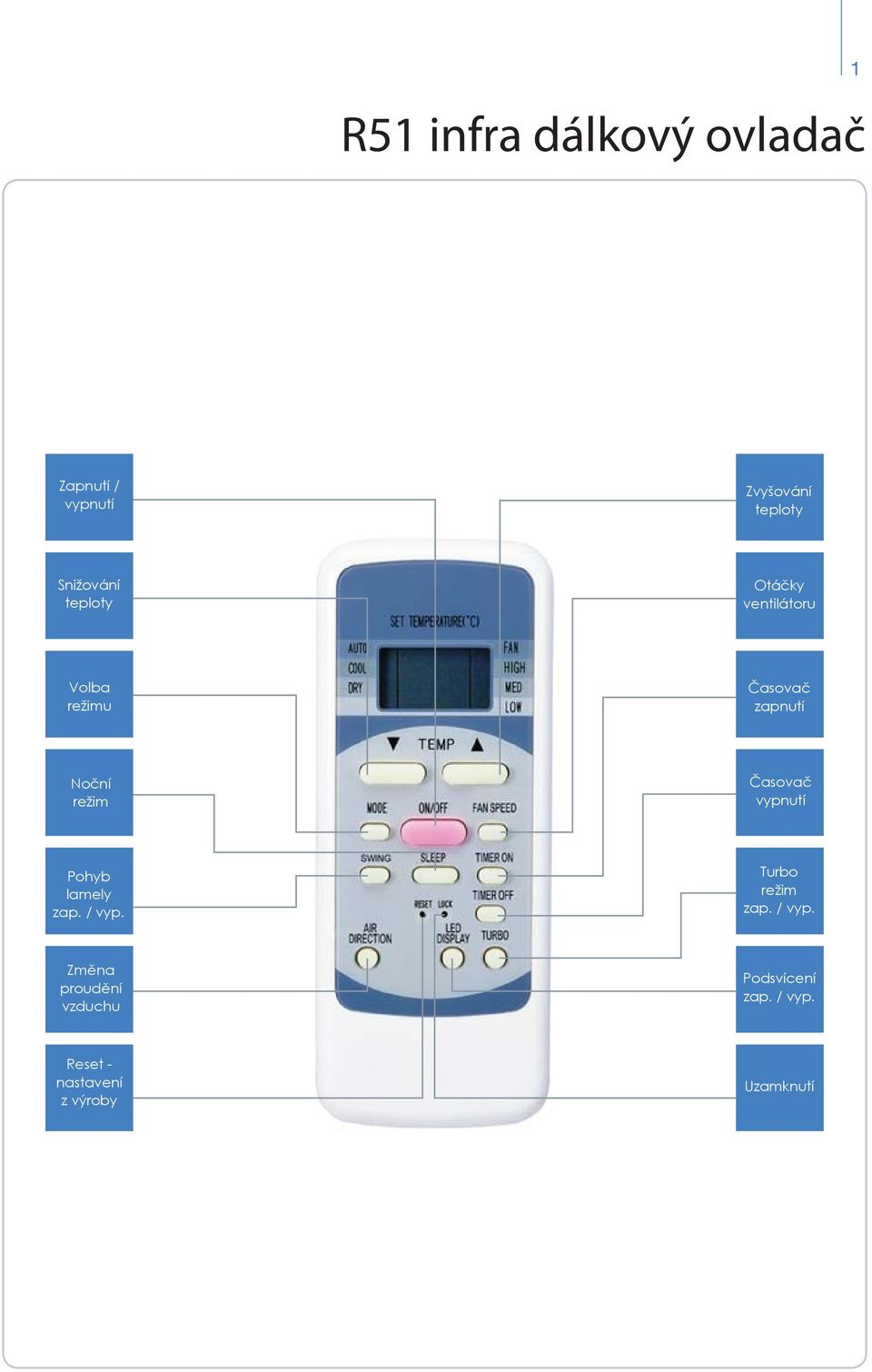

3 R51 infra dálkový ovladač 1 Zapnutí / vypnutí Zvyšování teploty Snižování teploty Otáčky ventilátoru Volba režimu Časovač zapnutí Noční režim Časovač vypnutí Pohyb lamely zap. / vyp. Turbo režim zap. / vyp. Změna proudění vzduchu Podsvícení zap. / vyp. Reset - nastavení z výroby Uzamknutí

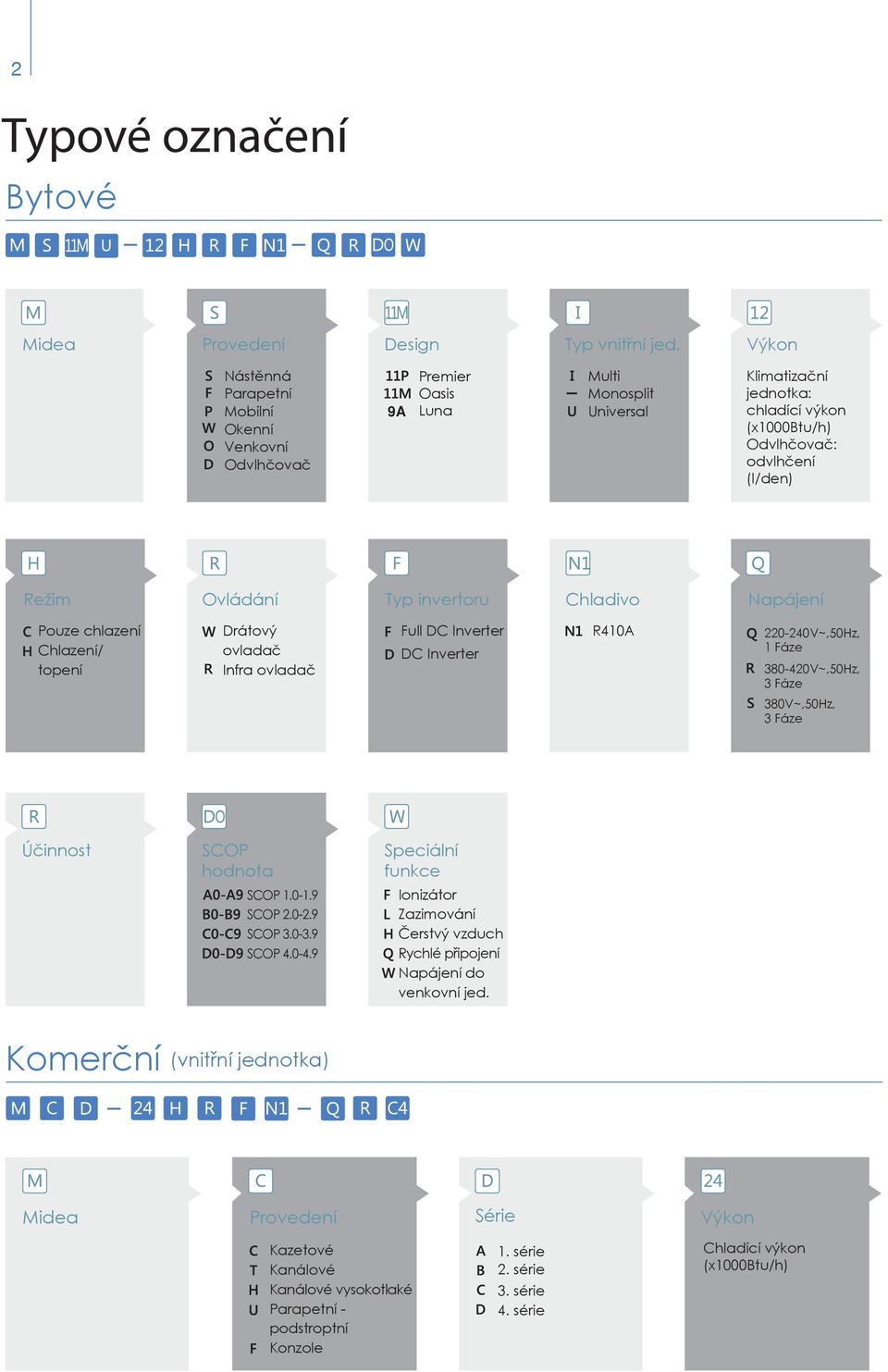

4 2 Typové označení Bytové Midea Provedení Design Typ vnitřní jed. Nástěnná Parapetní Mobilní Okenní Venkovní Odvlhčovač 9A Premier Oasis Luna Multi Monosplit Universal Klimatizační jednotka: chladící výkon (x1000btu/h) Odvlhčovač: odvlhčení (l/den) Režim Ovládání Typ invertoru Chladivo Napájení Pouze chlazení Chlazení/ topení Drátový ovladač Infra ovladač Full DC Inverter DC Inverter R410A V~,50Hz, 1 Fáze V~,50Hz, 3 Fáze 380V~,50Hz, 3 Fáze Účinnost SCOP hodnota Speciální funkce SCOP SCOP SCOP SCOP Ionizátor Zazimování Čerstvý vzduch Rychlé připojení Napájení do venkovní jed. Komerční (vnitřní jednotka) Midea Provedení Série Kazetové Kanálové Kanálové vysokotlaké Parapetní - podstroptní Konzole 1. série 2. série 3. série 4. série (x1000btu/h)

5 Typové označení 3 Komerční (vnitřní jednotka) Režim Ovládání Typ Invertoru Chladivo Pouze chlazení Chlazení / topení Drátový ovladač Infra ovladač Full DC Inverter DC Inverter R410A Napájení Účinnost SCOP hodnota V~,50Hz, 1 Fáze SCOP SCOP V~,50Hz, 3 Fáze SCOP SCOP Komerční (venkovní jednotka) Midea Typ venkovní jed. Série Venkovní jednotka Univerzální venkovní jednotka 1. série 2. série 3. série 4. série (1000Btu/h) Režim Typ invertoru Chladivo Napájení Pouze chlazení Chlazení / topení Full DC Inverter DC Inverter R410A V~,50Hz, 1 Fáze V~,50Hz, 3 Fáze

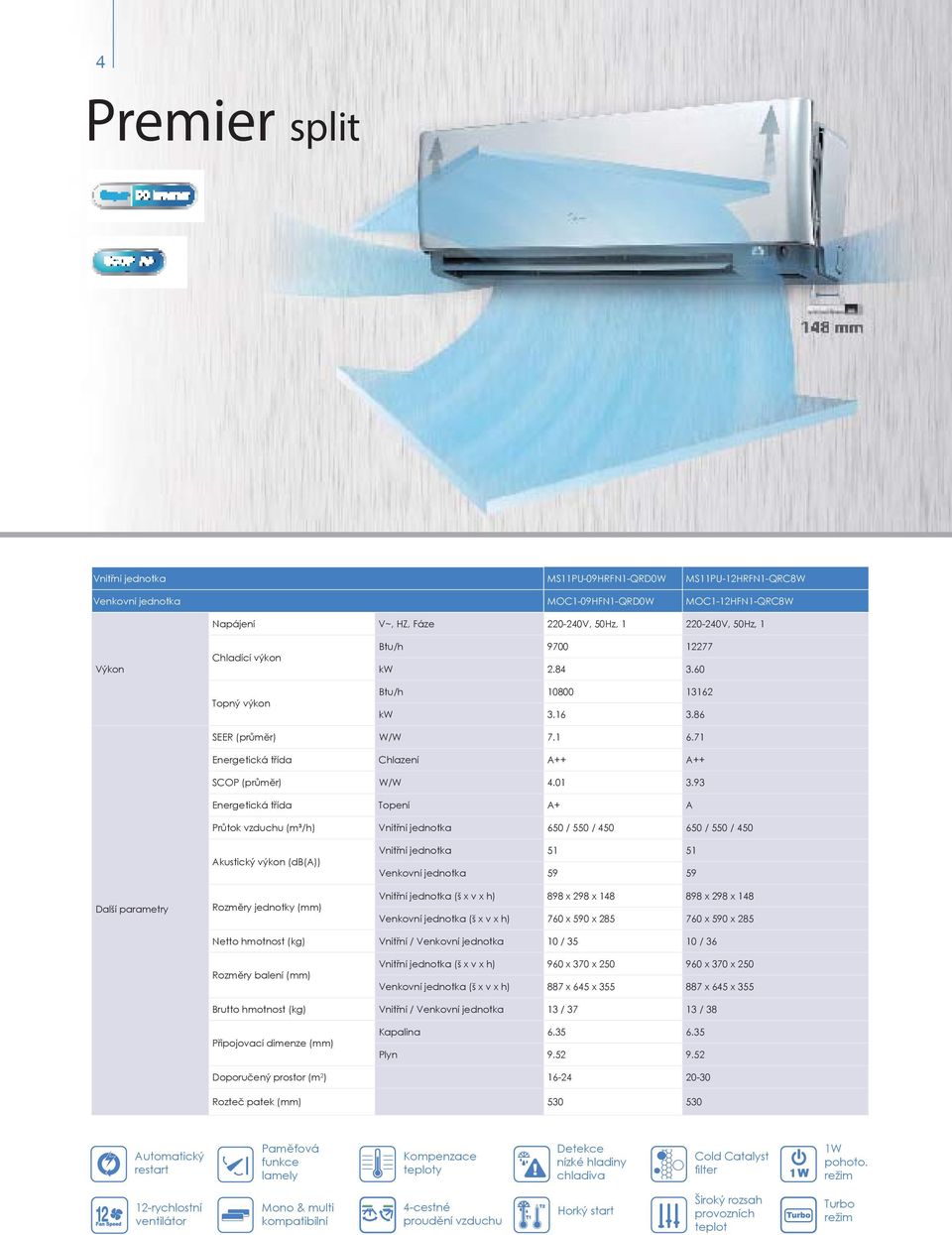

6 4 Premier split Features Premier Split Vnitřní jednotka MS11PU-09HRFN1-QRD0W MS11PU-12HRFN1-QRC8W Venkovní jednotka MOC1-09HFN1-QRD0W MOC1-12HFN1-QRC8W Napájení V~, HZ, Fáze V, 50Hz, V, 50Hz, 1 Topný výkon Btu/h kw Btu/h kw SEER (průměr) W/W Energetická třída Chlazení A++ A++ SCOP (průměr) W/W Energetická třída Topení A+ A Průtok vzduchu (m³/h) Vnitřní jednotka 650 / 550 / / 550 / 450 Akustický výkon (db(a)) Rozměry jednotky (mm) Vnitřní jednotka Venkovní jednotka Vnitřní jednotka (š x v x h) 898 x 298 x x 298 x 148 Venkovní jednotka (š x v x h) 760 x 590 x x 590 x 285 Netto hmotnost (kg) Vnitřní / Venkovní jednotka 10 / / 36 Rozměry balení (mm) Vnitřní jednotka (š x v x h) 960 x 370 x x 370 x 250 Venkovní jednotka (š x v x h) 887 x 645 x x 645 x 355 Brutto hmotnost (kg) Vnitřní / Venkovní jednotka 13 / / 38 Kapalina Plyn Doporučený prostor (m 2 ) Rozteč patek (mm) Automatický restart Paměťová funkce lamely Kompenzace teploty Detekce nízké hladiny chladiva Cold Catalyst fi lter 1W pohoto. režim 12-rychlostní ventilátor Mono & multi kompatibilní 4-cestné proudění vzduchu Horký start Široký rozsah provozních teplot Turbo režim

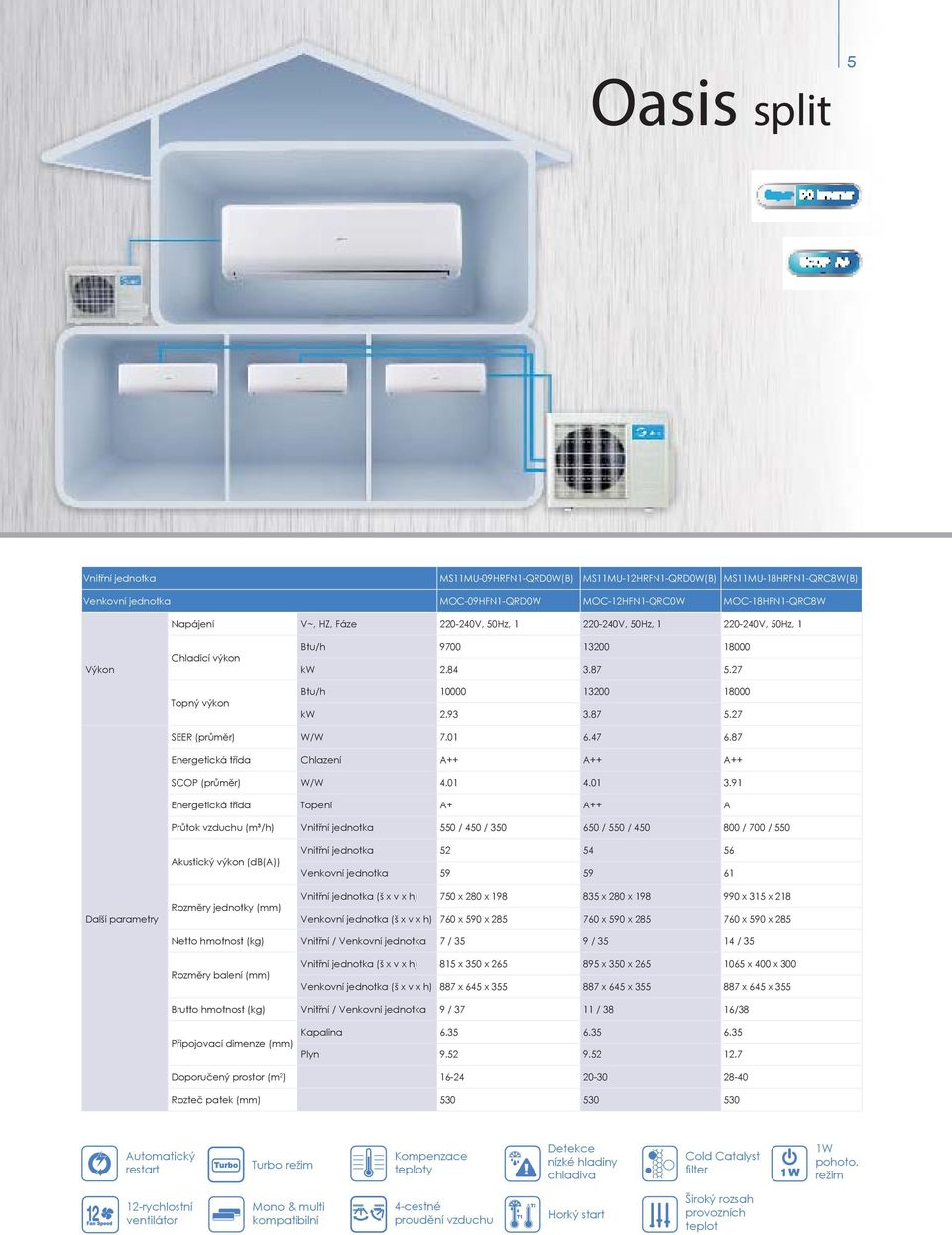

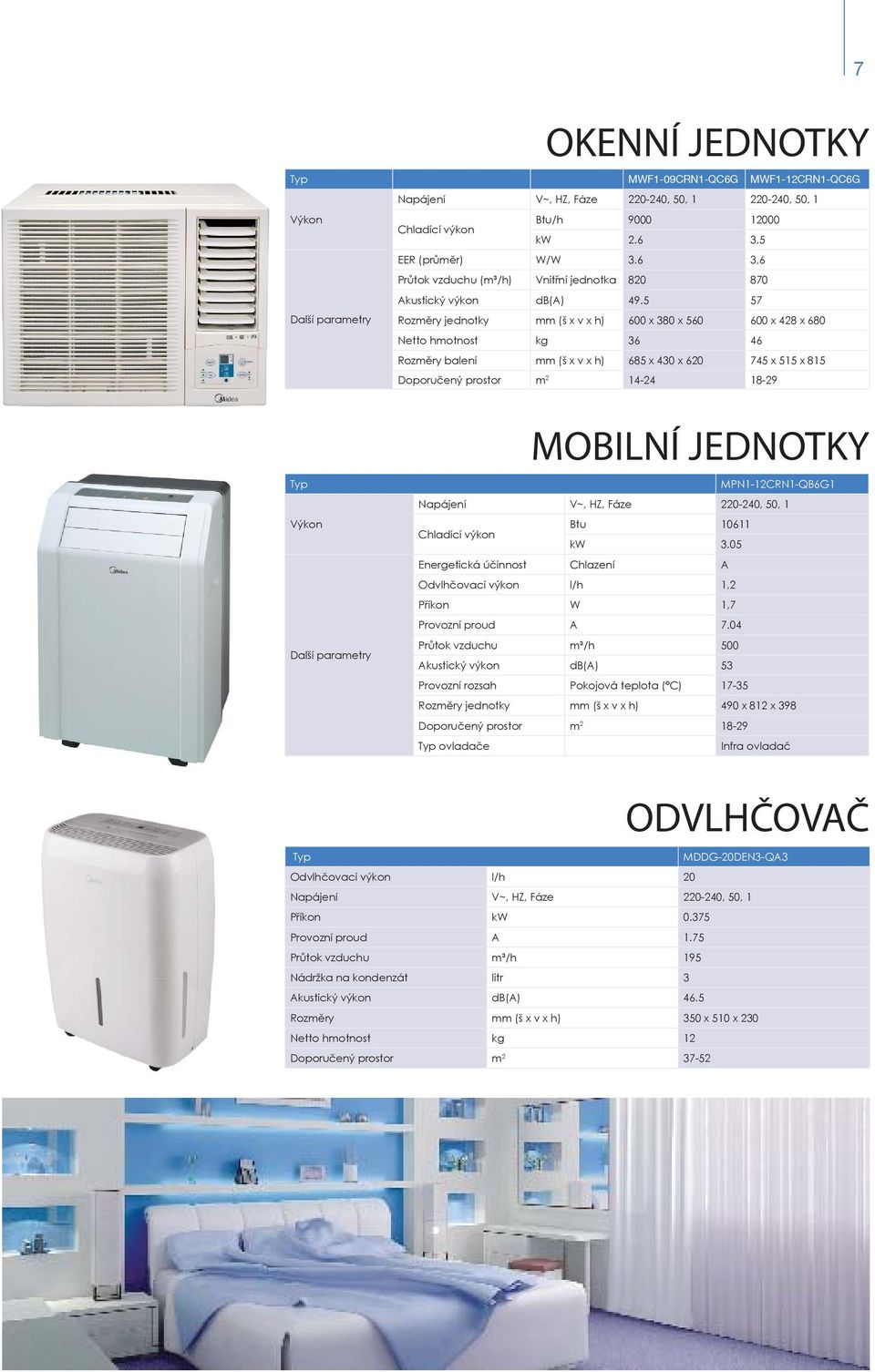

7 Oasis split 5 Vnitřní jednotka MS11MU-09HRFN1-QRD0W(B) MS11MU-12HRFN1-QRD0W(B) MS11MU-18HRFN1-QRC8W(B) Venkovní jednotka MOC-09HFN1-QRD0W MOC-12HFN1-QRC0W MOC-18HFN1-QRC8W Napájení V~, HZ, Fáze V, 50Hz, V, 50Hz, V, 50Hz, 1 Topný výkon Btu/h kw Btu/h kw SEER (průměr) W/W Energetická třída Chlazení A++ A++ A++ SCOP (průměr) W/W Energetická třída Topení A+ A++ A Průtok vzduchu (m³/h) Vnitřní jednotka 550 / 450 / / 550 / / 700 / 550 Akustický výkon (db(a)) Rozměry jednotky (mm) Vnitřní jednotka Venkovní jednotka Vnitřní jednotka (š x v x h) 750 x 280 x x 280 x x 315 x 218 Venkovní jednotka (š x v x h) 760 x 590 x x 590 x x 590 x 285 Netto hmotnost (kg) Vnitřní / Venkovní jednotka 7 / 35 9 / / 35 Rozměry balení (mm) Vnitřní jednotka (š x v x h) 815 x 350 x x 350 x x 400 x 300 Venkovní jednotka (š x v x h) 887 x 645 x x 645 x x 645 x 355 Brutto hmotnost (kg) Vnitřní / Venkovní jednotka 9 / / 38 16/38 Kapalina Plyn Doporučený prostor (m 2 ) Rozteč patek (mm) Automatický restart Turbo režim Kompenzace teploty Detekce nízké hladiny chladiva Cold Catalyst fi lter 1W pohoto. režim 12-rychlostní ventilátor Mono & multi kompatibilní 4-cestné proudění vzduchu Horký start Široký rozsah provozních teplot

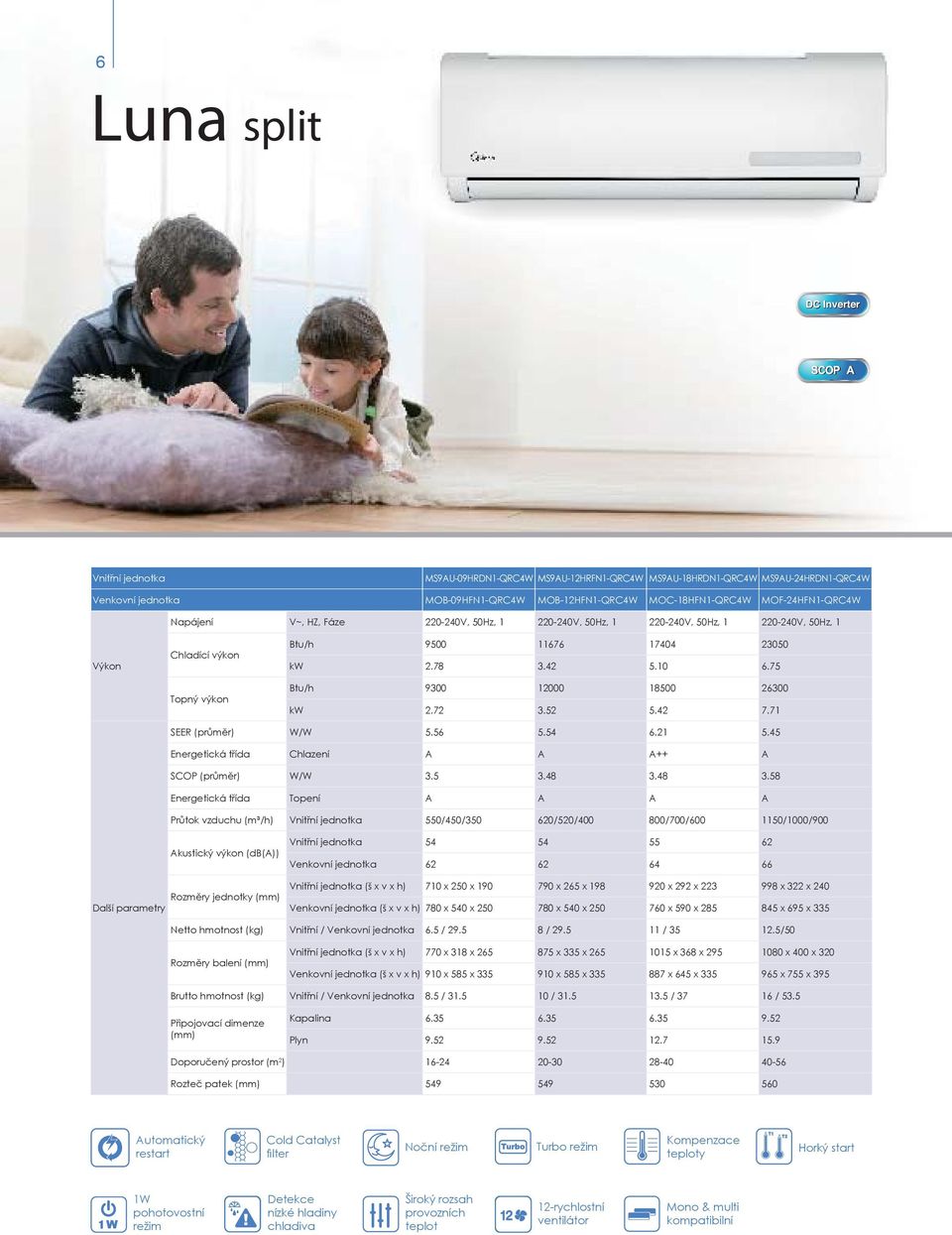

8 6 Luna split Vnitřní jednotka MS9AU-09HRDN1-QRC4W MS9AU-12HRFN1-QRC4W MS9AU-18HRDN1-QRC4W MS9AU-24HRDN1-QRC4W Venkovní jednotka MOB-09HFN1-QRC4W MOB-12HFN1-QRC4W MOC-18HFN1-QRC4W MOF-24HFN1-QRC4W Napájení V~, HZ, Fáze V, 50Hz, V, 50Hz, V, 50Hz, V, 50Hz, 1 Topný výkon Btu/h kw Btu/h kw SEER (průměr) W/W Energetická třída Chlazení A A A++ A SCOP (průměr) W/W Energetická třída Topení A A A A Průtok vzduchu (m³/h) Vnitřní jednotka 550/450/ /520/ /700/ /1000/900 Akustický výkon (db(a)) Rozměry jednotky (mm) Vnitřní jednotka Venkovní jednotka Vnitřní jednotka (š x v x h) 710 x 250 x x 265 x x 292 x x 322 x 240 Venkovní jednotka (š x v x h) 780 x 540 x x 540 x x 590 x x 695 x 335 Netto hmotnost (kg) Vnitřní / Venkovní jednotka 6.5 / / / /50 Rozměry balení (mm) Vnitřní jednotka (š x v x h) 770 x 318 x x 335 x x 368 x x 400 x 320 Venkovní jednotka (š x v x h) 910 x 585 x x 585 x x 645 x x 755 x 395 Brutto hmotnost (kg) Vnitřní / Venkovní jednotka 8.5 / / / / 53.5 Připojovací dimenze (mm) Kapalina Plyn Doporučený prostor (m 2 ) Rozteč patek (mm) Automatický restart Cold Catalyst fi lter Noční režim Turbo režim Kompenzace teploty Horký start 1W pohotovostní režim Detekce nízké hladiny chladiva Široký rozsah provozních teplot 12-rychlostní ventilátor Mono & multi kompatibilní

9 7 OKENNÍ JEDNOTKY Typ MWF1-09CRN1-QC6G MWF1-12CRN1-QC6G Napájení V~, HZ, Fáze , 50, , 50, 1 Btu/h kw 2.6 3,5 EER (průměr) W/W 3.6 3,6 Průtok vzduchu (m³/h) Vnitřní jednotka Akustický výkon db(a) Rozměry jednotky mm (š x v x h) 600 x 380 x x 428 x 680 Netto hmotnost kg Rozměry balení mm (š x v x h) 685 x 430 x x 515 x 815 Doporučený prostor m Typ MOBILNÍ JEDNOTKY MPN1-12CRN1-QB6G1 Napájení V~, HZ, Fáze , 50, 1 Btu kw 3.05 Energetická účinnost Chlazení A Odvlhčovací výkon l/h 1,2 Příkon W 1,7 Provozní proud A 7.04 Průtok vzduchu m³/h 500 Akustický výkon db(a) 53 Provozní rozsah Pokojová teplota ( C) Rozměry jednotky mm (š x v x h) 490 x 812 x 398 Doporučený prostor m Typ ovladače Infra ovladač ODVLHČOVAČ Typ MDDG-20DEN3-QA3 Odvlhčovací výkon l/h 20 Napájení V~, HZ, Fáze , 50, 1 Příkon kw Provozní proud A 1.75 Průtok vzduchu m³/h 195 Nádržka na kondenzát litr 3 Akustický výkon db(a) 46.5 Rozměry mm (š x v x h) 350 x 510 x 230 Netto hmotnost kg 12 Doporučený prostor m

10 8 MULTI Super DC Inverter Multi vnitřní jednotky MS9AU-09HRDN1- QRC4W MS9AU-12HRDN1- QRC4W MS9AU-18HRDN1- QRC4W MS11MU-09HRFN1- QRD0W MS11MU-12HRFN1- QRD0GW(B) Napájení V~, HZ, Fáze V~ 50Hz, V~ 50Hz, V~ 50Hz, V~ 50Hz, V~ 50Hz, 1 Btu/h kw Btu/h Topný výkon kw Průtok vzduchu m³/h 270/330/ /430/ /750/ /460/ /540/630 Akustický výkon (db(a)) Rozměry jednotky (mm) š x v x h 710 x 250 x x 265 x x 292 x x 280 x x 280 x 198 Netto hmotnost (kg) Rozměry balení (mm) š x v x h 770 x 265 x x 335 x x 368 x x 355 x x 355 x 270 Brutto hmotnost (kg) Kapalina Plyn Multi vnitřní jednotky MCA2I-09HRFN1-QRC8 MCA2I-12HRDN1 MCA2I-18HRDN1 Napájení V~, HZ, Fáze V~ 50Hz, V~ 50Hz, V~ 50Hz, 1 Btu/h kw Btu/h Topný výkon kw Průtok vzduchu m³/h 430/540/ Akustický výkon (db(a)) Rozměry jednotky (mm) š x v x h 570 x 260 x x 260 x x 260 x 570 Netto hmotnost (kg) Rozměry balení (mm) š x v x h 655 x 290 x x 290 x x 290 x 655 Brutto hmotnost (kg) Kapalina Plyn Multi venkovní jednotky M2OC-14HRDN1-Q M2OD-18HFN1-Q M3OD-27HFN1-Q M4OA-36HFN1-Q Napájení V~, HZ, Fáze V~ 50Hz, V~ 50Hz, V~ 50Hz, V~ 50Hz, 1 Btu/h kw 4,1 5,3 8,1 10,55 Btu/h Topný výkon kw 4,4 5,8 8,6 11 SEER (průměr) W/W (3,23) ,8 Energetická třída Chlazení A A++ A++ A+ SCOP (průměr) W/W (3,61) 4,1 3,9 3,8 Energetická třída Topení A A+ A A Venkovní jednotka kg Max. počet vnitřních jednotek ks Rozměry jednotky (mm) š x v x h 760 x 590 x x 700 x x 860 x x 965 x 345 Rozměry balení (mm) š x v x h 880 x 645 x x 755 x x 915 x x 1100 x 435 Brutto hmotnost (kg) Kapalina 6,35 6,35 6,35 6,35 Plyn 9,52 9,52 9,52 9,52 Rozteč patek mm

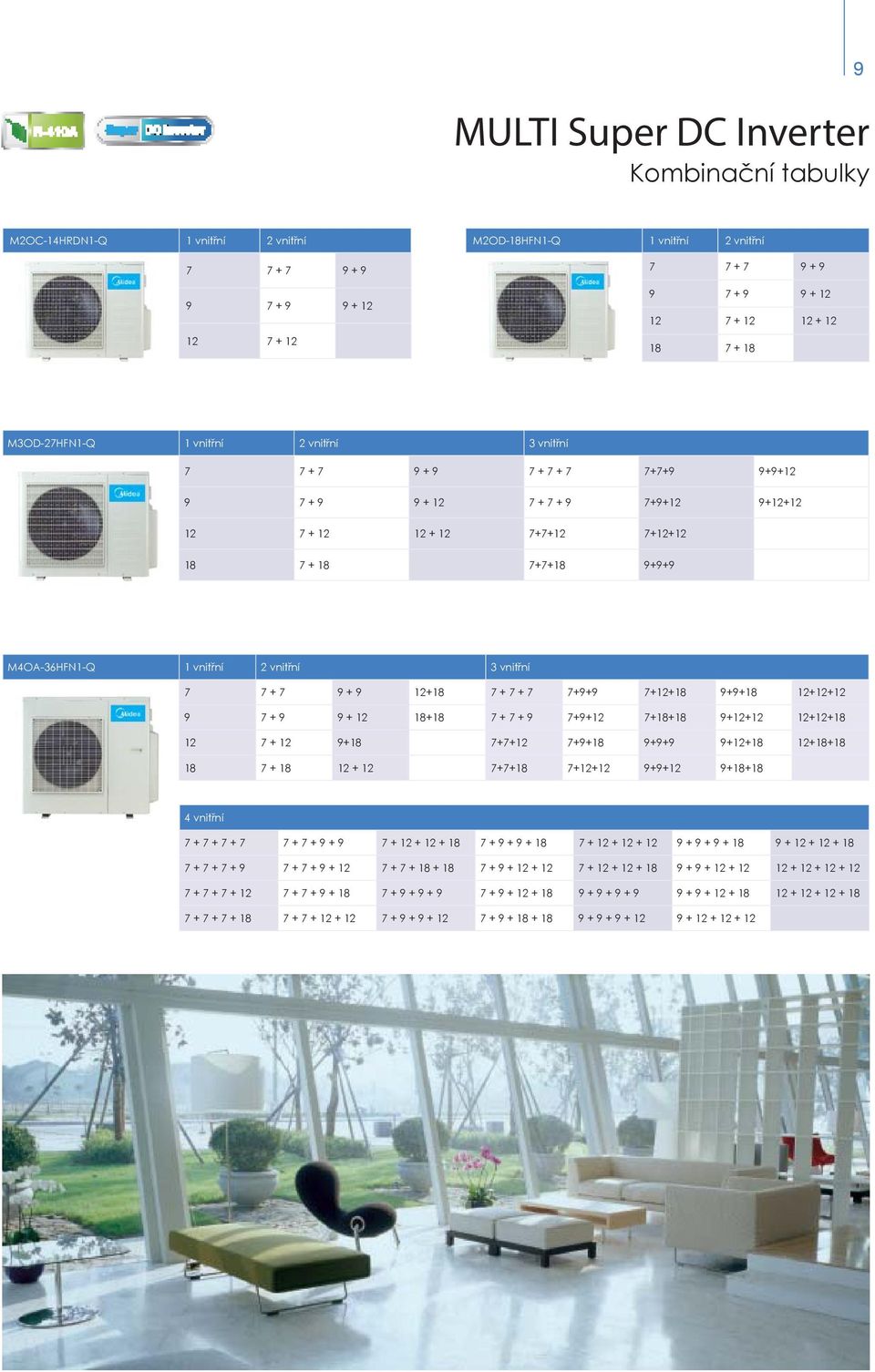

11 MULTI Super DC Inverter Kombinační tabulky 9 M2OC-14HRDN1-Q 1 vnitřní 2 vnitřní M2OD-18HFN1-Q 1 vnitřní 2 vnitřní M3OD-27HFN1-Q 1 vnitřní 2 vnitřní 3 vnitřní M4OA-36HFN1-Q 1 vnitřní 2 vnitřní 3 vnitřní vnitřní

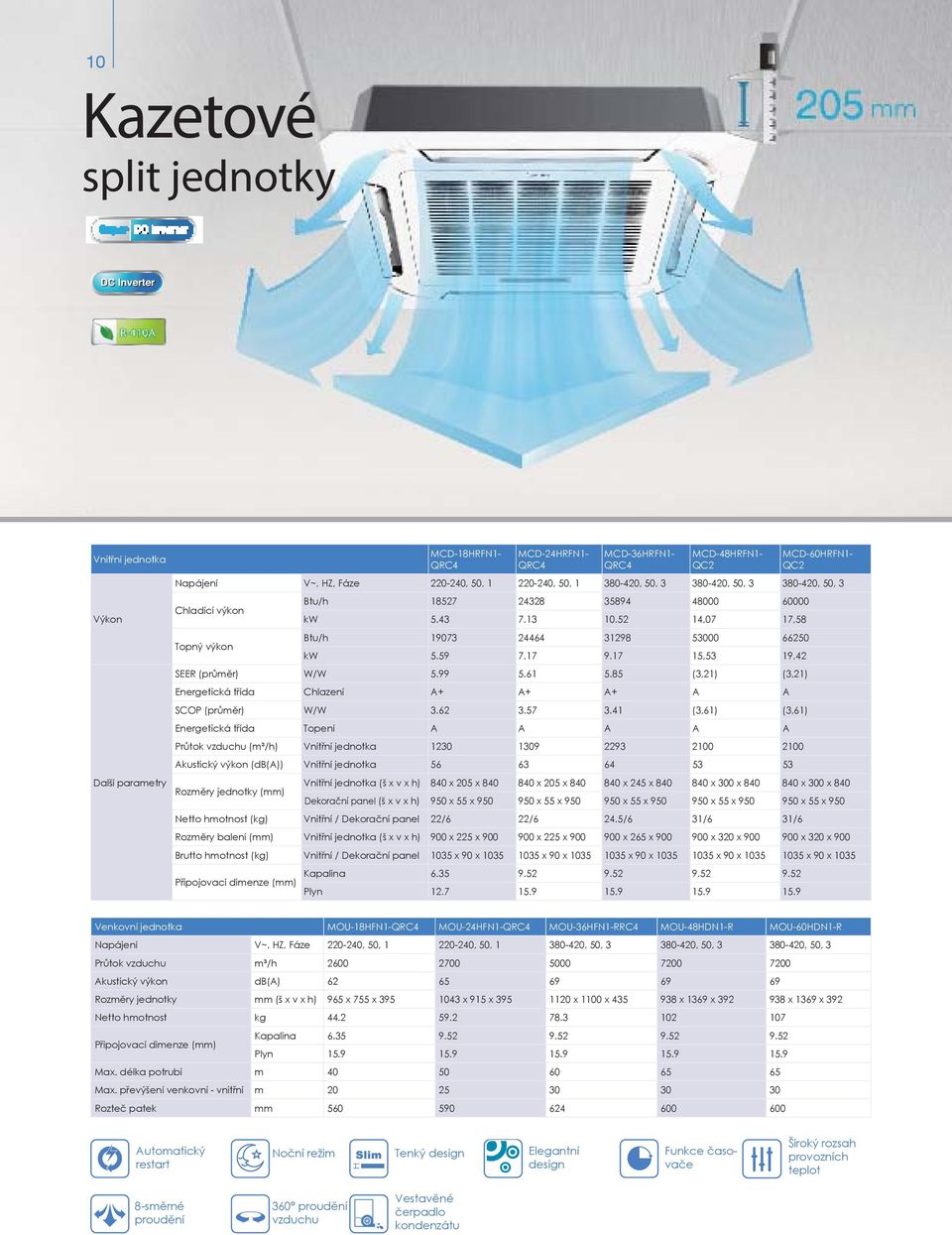

12 10 Kazetové split jednotky Vnitřní jednotka MCD-18HRFN1- QRC4 MCD-24HRFN1- QRC4 MCD-36HRFN1- QRC4 MCD-48HRFN1- QC2 MCD-60HRFN1- QC2 Napájení V~, HZ, Fáze , 50, , 50, , 50, , 50, , 50, 3 Btu/h kw ,07 17,58 Btu/h Topný výkon kw ,53 19,42 SEER (průměr) W/W (3,21) (3,21) Energetická třída Chlazení A+ A+ A+ A A SCOP (průměr) W/W (3,61) (3,61) Energetická třída Topení A A A A A Průtok vzduchu (m³/h) Vnitřní jednotka Akustický výkon (db(a)) Vnitřní jednotka Vnitřní jednotka (š x v x h) 840 x 205 x x 205 x x 245 x x 300 x x 300 x 840 Rozměry jednotky (mm) Dekorační panel (š x v x h) 950 x 55 x x 55 x x 55 x x 55 x x 55 x 950 Netto hmotnost (kg) Vnitřní / Dekorační panel 22/6 22/6 24.5/6 31/6 31/6 Rozměry balení (mm) Vnitřní jednotka (š x v x h) 900 x 225 x x 225 x x 265 x x 320 x x 320 x 900 Brutto hmotnost (kg) Vnitřní / Dekorační panel 1035 x 90 x x 90 x x 90 x x 90 x x 90 x 1035 Kapalina Plyn Venkovní jednotka MOU-18HFN1-QRC4 MOU-24HFN1-QRC4 MOU-36HFN1-RRC4 MOU-48HDN1-R MOU-60HDN1-R Napájení V~, HZ, Fáze , 50, , 50, , 50, , 50, , 50, 3 Průtok vzduchu m³/h Akustický výkon db(a) Rozměry jednotky mm (š x v x h) 965 x 755 x x 915 x x 1100 x x 1369 x x 1369 x 392 Netto hmotnost kg Kapalina Plyn Max. délka potrubí m Max. převýšení venkovní - vnitřní m Rozteč patek mm Automatický restart Noční režim Tenký design Elegantní design Funkce časovače Široký rozsah provozních teplot 8-směrné proudění 360 proudění vzduchu Vestavěné čerpadlo kondenzátu

13 11 Kanálové split jednotky Vnitřní jednotka MTB-24HWDN1-QRC4 MTB-36HRFN1-QRC4 MTB-48HWDN1-Q MTB-60HWDN1-R Napájení V~, HZ, Fáze , 50, , 50, , 50, , 50, 1 Btu/h kw 7,04 10,59 13,48 16,00 Btu/h Topný výkon kw 7,38 9,75 14,65 19,05 SEER (průměr) W/W (3,26) (3,21) Energetická třída Chlazení A A A A SCOP (průměr) W/W (3,64) (3,61) Energetická třída Topení A A A A Průtok vzduchu (m³/h) Vnitřní jednotka Statický tlak Pa Akustický výkon (db(a)) Vnitřní jednotka Rozměry jednotky (mm) Vnitřní jednotka (š x v x h) 920 x 270 x x 270 x x 300 x x 300 x 885 Netto hmotnost (kg) Vnitřní jednotka Rozměry balení (mm) Vnitřní jednotka (š x v x h) 1135 x 350 x x 350 x x 373 x x 373 x 920 Brutto hmotnost (kg) Vnitřní jednotka Kapalina , Plyn , Venkovní jednotka MOU-24HFN1-QRC4 MOU-36HFN1-RRC4 MOU-48HDN1-R MOU-60HDN1-R Napájení V~, HZ, Fáze , 50, , 50, , 50, , 50, 3 Průtok vzduchu m³/h Akustický výkon db(a) Rozměry jednotky mm (š x v x h) 1043 x 915 x x 1100 x x 1369 x x 1369 x 392 Netto hmotnost kg Kapalina Plyn Max. délka potrubí m Max. převýšení venkovní - vnitřní m Rozteč patek mm Automatický restart Funkce časovače Noční režim

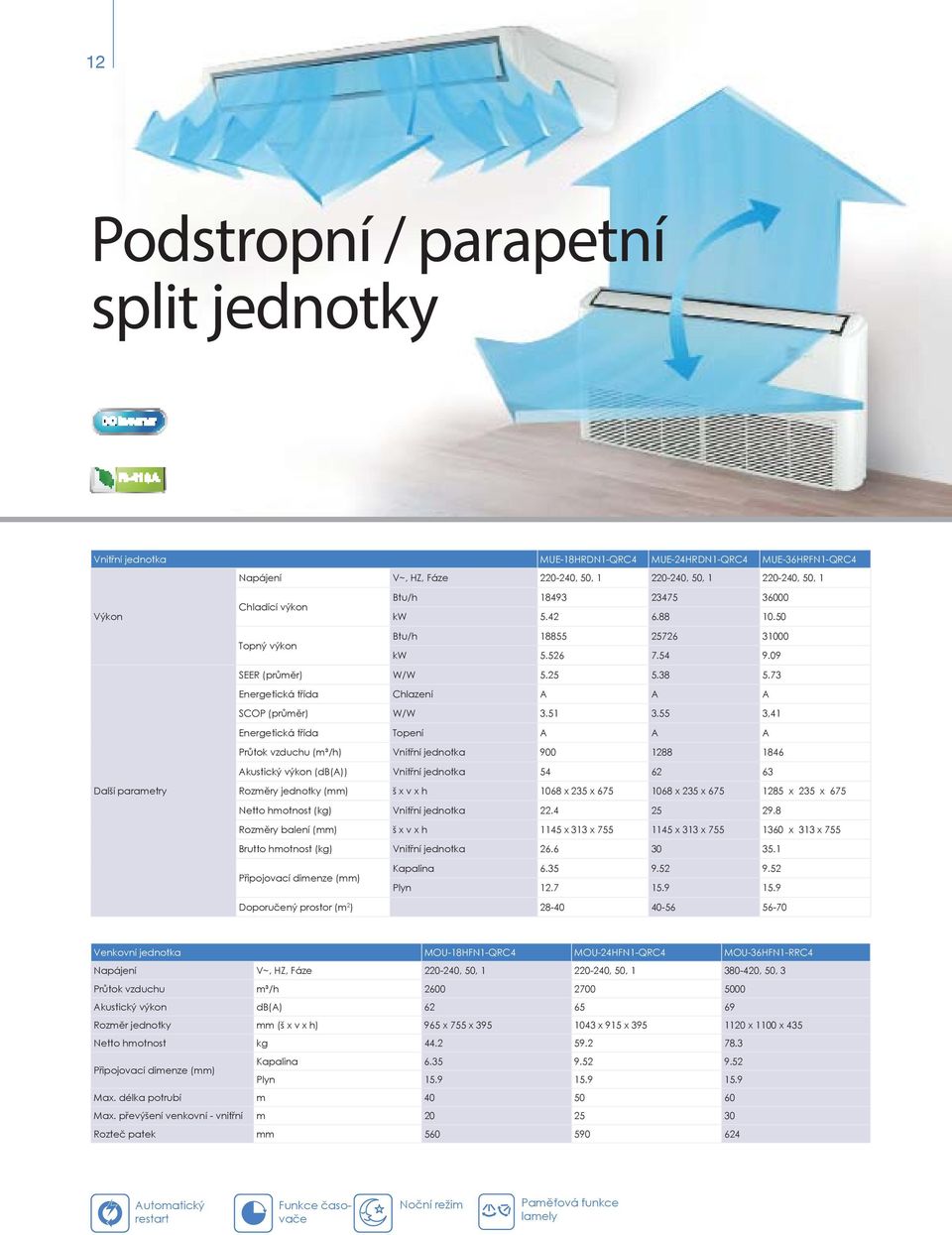

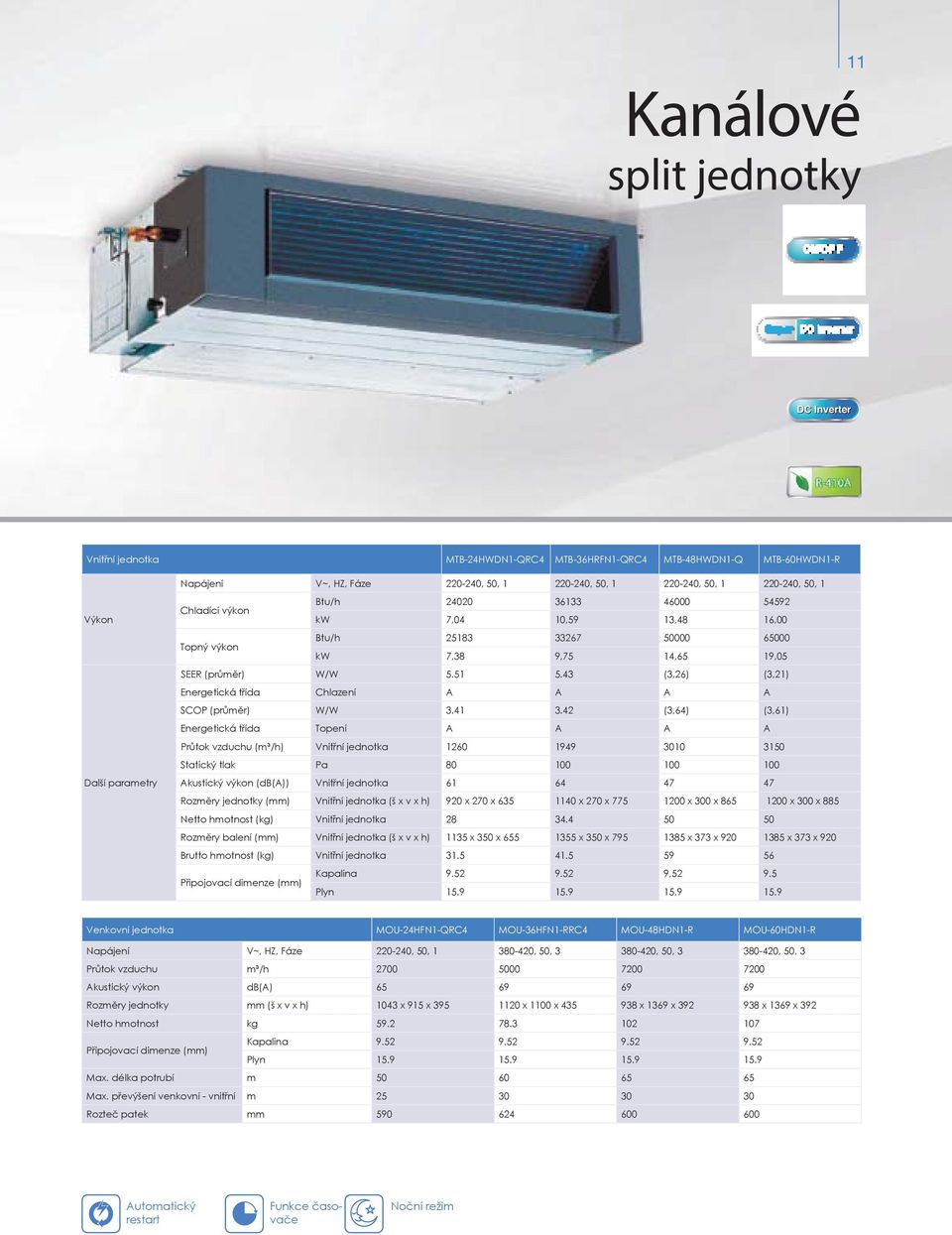

14 12 Features Podstropní / parapetní split jednotky Vnitřní jednotka MUE-18HRDN1-QRC4 MUE-24HRDN1-QRC4 MUE-36HRFN1-QRC4 Napájení V~, HZ, Fáze , 50, , 50, , 50, 1 Btu/h kw Btu/h Topný výkon kw SEER (průměr) W/W Energetická třída Chlazení A A A SCOP (průměr) W/W ,41 Energetická třída Topení A A A Průtok vzduchu (m³/h) Vnitřní jednotka Akustický výkon (db(a)) Vnitřní jednotka Rozměry jednotky (mm) š x v x h 1068 x 235 x x 235 x x 235 x 675 Netto hmotnost (kg) Vnitřní jednotka Rozměry balení (mm) š x v x h 1145 x 313 x x 313 x x 313 x 755 Brutto hmotnost (kg) Vnitřní jednotka Kapalina Plyn Doporučený prostor (m 2 ) Venkovní jednotka MOU-18HFN1-QRC4 MOU-24HFN1-QRC4 MOU-36HFN1-RRC4 Napájení V~, HZ, Fáze , 50, , 50, , 50, 3 Průtok vzduchu m³/h Akustický výkon db(a) Rozměr jednotky mm (š x v x h) 965 x 755 x x 915 x x 1100 x 435 Netto hmotnost kg Kapalina Plyn Max. délka potrubí m Max. převýšení venkovní - vnitřní m Rozteč patek mm Automatický restart Funkce časovače Noční režim Paměťová funkce lamely

15 13 KJR-27B/E typ kabelového ovladače (pro všechny modely) HRV Rekuperační větrací jednotky HRV-200 HRV-500 HRV-1500 HRV-300 HRV-800 HRV-2000 HRV-400 HRV-1000 Typ HRV-200 HRV-300 HRV-400 HRV-500 Elektrická data Rozměry a hmotnost Průtok vzduchu vysoký /střední / nízký m³/h 200 / 200 / / 300 / / 400 / / 500 / 375 Statický tlak vysoký /střední / nízký Pa 75 / 58 / / 60 / / 64 / / 68 / 45 Účinnost rekuperace vysoká /střední / nízká % 65 / 65 / / 65 / / 65 / / 65 / 70 Entalpie - účinnost (chlazení) vysoká /střední / nízká % 50 / 50 / / 50 / / 50 / / 50 / 55 Entalpie - účinnost (topení) vysoká /střední / nízká % 55 / 55 / / 55 / / 60 / / 60 / 65 Akustický výkon (rekuperace) vysoký /střední / nízký db(a) 27 / 26 / / 29 / / 31 / / 34 / 28 Akustický výkon (by-pass) vysoký /střední / nízký db(a) 27 / 28 / / 30 / / 32 / / 35 / 30 Provozní teplota C 7 C - 43 C (DB), při 80% relativní vlhkosti nebo nižší Napájení V, Hz, F 230, 1, , 1, , 1, , 1, 50 Motor ventilátoru jednofáz. asynchro. jednofáz. asynchro. jednofáz. asynchro. jednofáz. asynchro. Elektrický příkon W Provozní proud A 0,51 0,56 1,05 1,1 Typ ventilátoru odstředivý odstředivý odstředivý odstředivý Rozměry š x v x h mm 886 x 264 x x 270 x x 270 x x 270 x1026 Průměr příruby ø mm Netto hmotnost kg Typ HRV-800 HRV-1000 HRV-1500 HRV-2000 Elektrická data Rozměry a hmotnost Průtok vzduchu vysoký /střední / nízký m³/h 800 / 800 / / 1000 / / - / / - / - Statický tlak vysoký /střední / nízký Pa 100 / 82 / / 85 / / - / / - / - Účinnost rekuperace vysoká /střední / nízká % 65 / 65 / / 65 / / - / - 65 / - / - Entalpie - účinnost (chlazení) vysoká /střední / nízká % 50 / 50 / / 50 / / - / - 50 / - / - Entalpie - účinnost (topení) vysoká /střední / nízká % 60 / 60 / / 60 / / - / - 60 / - / - Akustický výkon (rekuperace) vysoký /střední / nízký db(a) 39 / 38 / /39 / / - / - 53 / - / - Akustický výkon (by-pass) vysoký /střední / nízký db(a) 40 / 39 / / 40 / / - / - 54 / - / - Provozní teplota C 7 C - 43 C (DB), při 80% relativní vlhkosti nebo nižší Napájení V, Hz, F 230, 1, , 1, , 3, , 3, 50 Motor ventilátoru jednofáz. asynchro. jednofáz. asynchro. třífáz. asynchro. třífáz. asynchro. Elektrický příkon W Provozní proud A 2,0 2,4 3,2 3,6 Typ ventilátoru odstředivý odstředivý odstředivý odstředivý Rozměry š x v x h mm 1285 x 388 x x 388 x x 540 x x 540 x 1470 Průměr příruby ø mm x x 326 Netto hmotnost kg Jednotky HRV mají otáčky ventilátoru nastavitelné ve třech stupních, HRV-1500 a HRV-2000 mají pouze jednostupňové ventilátory. Údaje o účinnosti platí při následujících podmínkách: chlazení: odsávaný vzduch 27 C DB, 19,5 C WB, čerstvý vzduch 35 C DB 28 C WB. Topení: odsávaný vzduch 21 C DB, 13 C WB čerstvý vzduch 5 C DB 2 C WB. Zařízení pro energeticky úsporné větrání obytných, kancelářských, společenských a jiných prostor Základem zařízení je papírová rekuperační vložka vyrobená speciální technologií. Ta zabezpečuje s vysokou účinností odevzdávání tepla - rekuperaci a zároveň umožňuje prostup vlhkosti. V ní dochází k výměně energie mezi nasávaným čerstvým vzduchem z venkovního prostředí a odváděným vzduchem z interiéru. V zimním období takto dochází k významným úsporám energie potřebné na vytápění a v letním období podobně na chlazení (klimatizace). Použitý vzduch odsávaný z interiéru Vyfukovaný použitý vzduch Nasávaný čerstvý vzduch Přiváděný, upravený čerstvý vzduch Trvalý a komfortní přívod čerstvého vzduchu, žádné plísně na stěnách Nízká spotřeba energie Jednoduchá obsluha, možnost využití časovače Velmi tichý provoz Provozní režim: Odsávání, Přisávání, By-Pass větrání (bez rekuperace), Rekuperační větrání, Automatický režim Kompaktní design, jednoduchá montáž a údržba Možnost připojení na centrální ovládání (s jinými jednotkami řady MIDEA - MDV)

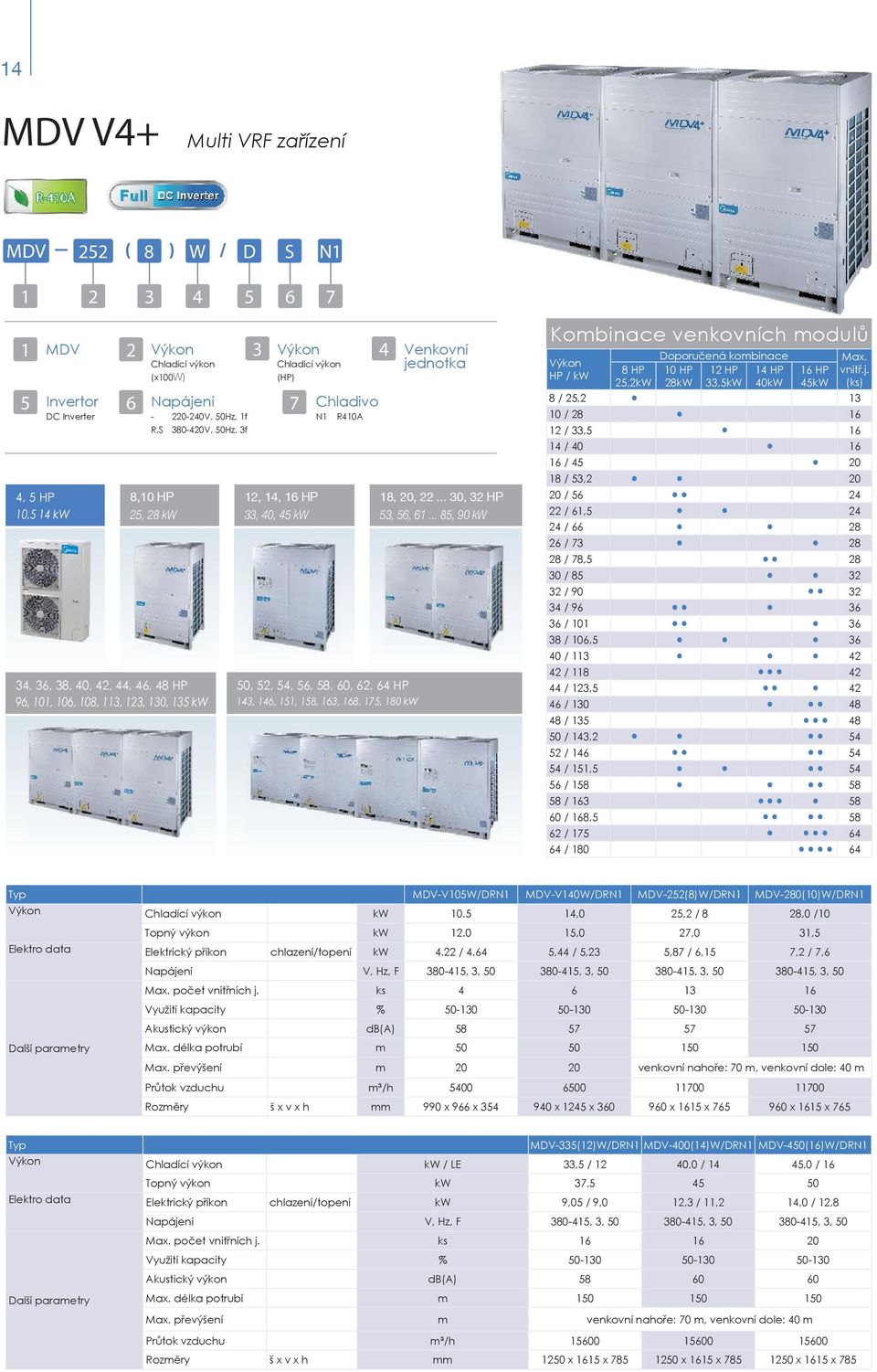

16 14 MDV V4+ Multi VRF zařízení MDV 252 ( 8 W / D S N1 ( MDV Invertor DC Inverter 4, 5 HP 10,5 14 kw 2 (x100w) 8,10 HP 25, 28 kw 34, 36, 38, 40, 42, 44, 46, 48 HP 96, 101, 106, 108, 113, 123, 130, 135 kw 6 Napájení V, 50Hz, 1f R,S V, 50Hz, 3f 3 (HP) 12, 14, 16 HP 33, 40, 45 kw Chladivo N1 R410A 4 50, 52, 54, 56, 58, 60, 62, 64 HP 143, 146, 151, 158, 163, 168, 175, 180 kw Venkovní jednotka 18, 20, , 32 HP 53, 56, , 90 kw Kombinace venkovních modulů HP / kw 8 HP 25,2kW Doporučená kombinace 10 HP 12 HP 14 HP 28kW 33,5kW 40kW 16 HP 45kW Max. vnitř.j. (ks) 8 / 25, / / 33, / / / 53, / / 61, / / / 78, / / / / / 106, / / / 123, / / / 143, / / 151, / / / 168, / / Typ MDV-V105W/DRN1 MDV-V140W/DRN1 MDV-252(8)W/DRN1 MDV-280(10)W/DRN1 kw ,0 25,2 / 8 28,0 /10 Topný výkon kw ,0 27,0 31,5 Elektro data Elektrický příkon chlazení/topení kw 4.22 / ,44 / 5,23 5,87 / 6,15 7,2 / 7,6 Napájení V, Hz, F , 3, , 3, , 3, , 3, 50 Max. počet vnitřních j. ks Využití kapacity % Akustický výkon db(a) Max. délka potrubí m Max. převýšení m venkovní nahoře: 70 m, venkovní dole: 40 m Průtok vzduchu m³/h Rozměry š x v x h mm 990 x 966 x x 1245 x x 1615 x x 1615 x 765 Typ MDV-335(12)W/DRN1 MDV-400(14)W/DRN1 MDV-450(16)W/DRN1 kw / LE 33,5 / 12 40,0 / 14 45,0 / 16 Topný výkon kw 37, Elektro data Elektrický příkon chlazení/topení kw 9,05 / 9,0 12,3 / 11,2 14,0 / 12,8 Napájení V, Hz, F , 3, , 3, , 3, 50 Max. počet vnitřních j. ks Využití kapacity % Akustický výkon db(a) Max. délka potrubí m Max. převýšení m venkovní nahoře: 70 m, venkovní dole: 40 m Průtok vzduchu m³/h Rozměry š x v x h mm 1250 x 1615 x x 1615 x x 1615 x 785

17 Vnitřní jednotky Provedení Nástěnné Kazetové (4cestné) Typ chlazení / topení Průtok vzduchu Akustický výkon Multi VRF zařízení Rozměry Připojení Poznámky MDV-D22G/N1Y-C 2,2 / 2,4 kw 580 m³/h 29 db(a) 915 x 290 x 210 mm 6,35 / 12,7 mm MDV-D28G/N1Y-C 2,8 / 3,2 kw 580 m³/h 29 db(a) 915 x 290 x 210 mm 6,35 / 12,7 mm Provedení Design MDV-D36G/N1Y-C 3,6 / 4,0 kw 580 m³/h 29 db(a) 915 x 290 x 210 mm 6,35 / 12,7 mm Zabudovaný expanzní ventil MDV-D45G/N1Y-C 4,5 / 5,0 kw 900 m³/h 34 db(a) 1070 x 315 x 210 mm 6,35 / 12,7 mm Infra ovladač MDV-D56G/N1Y-C 5,6 / 6,3 kw 900 m³/h 34 db(a) 1070 x 315 x 210 mm 9,52 / 15,9 mm 15 MDV V4+ Kanálové MDV-D22Q4/N1-A 2.2 / 2,4 kw 522 m³/h 36 db(a) 575 x 265 x 575 mm 6,35 / 12,7 mm Kompaktní MDV-D28Q4/N1-A 2.8 / 3.2 kw 522 m³/h 36 db(a) 575 x 265 x 575 mm 6,35 / 12,7 mm 600 x 600 mm MDV-D36Q4/N1-A 3.6 / 4,0 kw 610 m³/h 42 db(a) 575 x 265 x 575 mm 6,35 / 12,7 mm Infra ovladač Zabudované čerpadlo MDV-D45Q4/N1-A 4.5 / 5,0 kw 610 m³/h 42 db(a) 575 x 265 x 575 mm 6,35 / 12,7 mm kondenzátu MDV-D56Q4/N1-D 5.6 / 6.3 kw 950 m³/h 35 db(a) 840 x 230 x 840 mm 9,52 / 15,9 mm MDV-D71Q4/N1-D 7.1 / 8,0 kw 1220 m³/h 39 db(a) 840 x 230 x 840 mm 9,52 / 15,9 mm Rozměr 850 x 850 mm MDV-D80Q4/N1-D 8,0 / 9,0 kw 1220 m³/h 39 db(a) 840 x 230 x 840 mm 9,52 / 15,9 mm Infra ovladač Zabudované čerpadlo MDV-D90Q4/N1-D 9,0 / 10,0 kw 1540 m³/h 43 db(a) 840 x 300 x 840 mm 9,52 / 15,9 mm kondenzátu MDV-D112Q4/N1-D 11.2 / 12.5 kw 1540 m³/h 43 db(a) 840 x 300 x 840 mm 9,52 / 15,9 mm MDV-D22T2/CN1 2,2 / 3,1 kw 512 m³/h 21 db(a) 850 x 190 x 405 mm 6,35 / 12,7 mm Nízký statický tlak (5 Pa) MDV-D28T2/CN1 2,8 / 3,2 kw 586 m³/h 30 db(a) 850 x 190 x 405 mm 6,35 / 12,7 mm Zabudované čerpadlo MDV-D36T2/CN1 3,6 / 4,0 kw 586 m³/h 30 db(a) 850 x 190 x 405 mm 6,35 / 12,7 mm kondenzátu MDV-D45T2/N1-A3 4,5 / 5,0 kw 958 m³/h 36 db(a) 920 x 210 x 570 mm 6,35 / 12,7 mm MDV-D56T2/N1-A3 5,6 / 6,3 kw 958 m³/h 36 db(a) 920 x 210 x 570 mm 9,52 / 15,9 mm MDV-D71T2/N1-A3 7,1 / 8,0 kw 1207 m³/h 36 db(a) 920 x 210 x 570 mm 9,52 / 15,9 mm MDV-D80T2/N1-A3 8,0 / 9,0 kw 1558 m³/h 35 db(a) 1140 x 270 x 710 mm 9,52 / 15,9 mm MDV-D90T2/N1-A3 9,0 / 10,0 kw 1558 m³/h 35 db(a) 1140 x 270 x 710 mm 9,52 / 15,9 mm MDV-D112T2/N1-A3 11,2 / 12,5 kw 2051 m³/h 38 db(a) 1140 x 270 x 710 mm 9,52 / 15,9 mm MDV-D140T2/N1-A3 14,0 / 16,0 kw 2363 m³/h 39 db(a) 1140 x 270 x 710 mm 9,52 / 15,9 mm Střední statický tlak (10-20 Pa) Zabudované čerpadlo kondenzátu Parapetní - podstropní MDV-D200T1/N1 20,0 / 22,6 kw 4180 m³/h 55 db(a) 1425 x 500 x 928 mm 9,52 / 15,9 mm Vysoký statický tlak (196 Pa) MDV-D250T1/N1 25,0 / 27,5 kw 4180 m³/h 55 db(a) 1425 x 500 x 928 mm 9,52 / 15,9 mm Zabudované čerpadlo MDV-D280T1/N1 28,0 / 31,1 kw 4400 m³/h 55 db(a) 1425 x 500 x 928 mm 9,52 / 15,9 mm kondenzátu MDV-D36DL/N1-B 3,6 / 4,0 kw 650 m³/h 36 db(a) 990 x mm 6,35 / 12,7 mm MDV-D45DL/N1-B 4,5 / 5,0 kw 650 m³/h 38 db(a) 990 x mm 6,35 / 12,7 mm MDV-D56DL/N1-B 5,6 / 6,3 kw 650 m³/h 38 db(a) 990 x mm 9,52 / 15,9 mm MDV-D71DL/N1-B 7,1 / 8,0 kw 800 m³/h 38 db(a) 990 x mm 9,52 / 15,9 mm MDV-D80DL/N1-B 8,0 / 9,0 kw 1200 m³/h 40 db(a) 1280 x 660 x 206 mm 9,52 / 15,9 mm MDV-D90DL/N1-B 9,0 / 10,0 kw 1200 m³/h 40 db(a) 1280 x 660 x 206 mm 9,52 / 15,9 mm MDV-D112DL/N1-B 11,2 / 12,5 kw 1980 m³/h 42 db(a) 1280 x 680 x 244 mm 9,52 / 15,9 mm MDV-D140DL/N1-B 14,0 / 16,0 kw 1980 m³/h 42 db(a) 1280 x 680 x 244 mm 9,52 / 15,9 mm Infra ovladač Zabudované čerpadlo kondenzátu MDV D 28 G / D D MDV 2 Motor venti. D Stejnosměrný - Střídavý MDV vnitřní 6 Elektrické topení 7 D Ano - Ne 5 3 N1 6 7 (x100w) Chladivo N1 R410A 4 Provedení vn. jed. Q4 Kazetové Q4-A Kazetové kompaktní T1 Kanálové vysokotlaké T2 Kanálové DL Parapetní - podstropní G Nástěnné Více možností ovládání Infra a drátové ovladače Jednoduchý centrální ovladač Centrální dálkový ovladač na bázi PC Možnost připojení na BMS Projekční software Návrh systému v grafi ckém prostředí Výpočet a kontrola výkonu Zohlednění místních podmínek On-line aktualizace MS Word/Excel výstup CCM-02 Centrální ovladač pro venkovní jednotky (max 32 ks venkovních jednotek) CCM-03 Centrální ovladač pro vnitřní jednotky (max 64 ks vnitřních jednotek) LOKÁLNÍ OVLADAČE (Infra ovladače, drátové ovladače INTELIGENTNÍ OVLÁDACÍ ZAŘÍZENÍ IMM-ENET-MA(EN) Centrální ovládání 4. generace na bázi PC CCM-08 LonWorks/BacNet rozhraní BMS - modul managementu budovy MD-LonGW64/E LonWorks rozhraní BMS - modul managementu budovy CCM-09 Centrální ovladač pro vnitřní jednotky, týdenní programování (max 64 ks vnitřních jednotek)

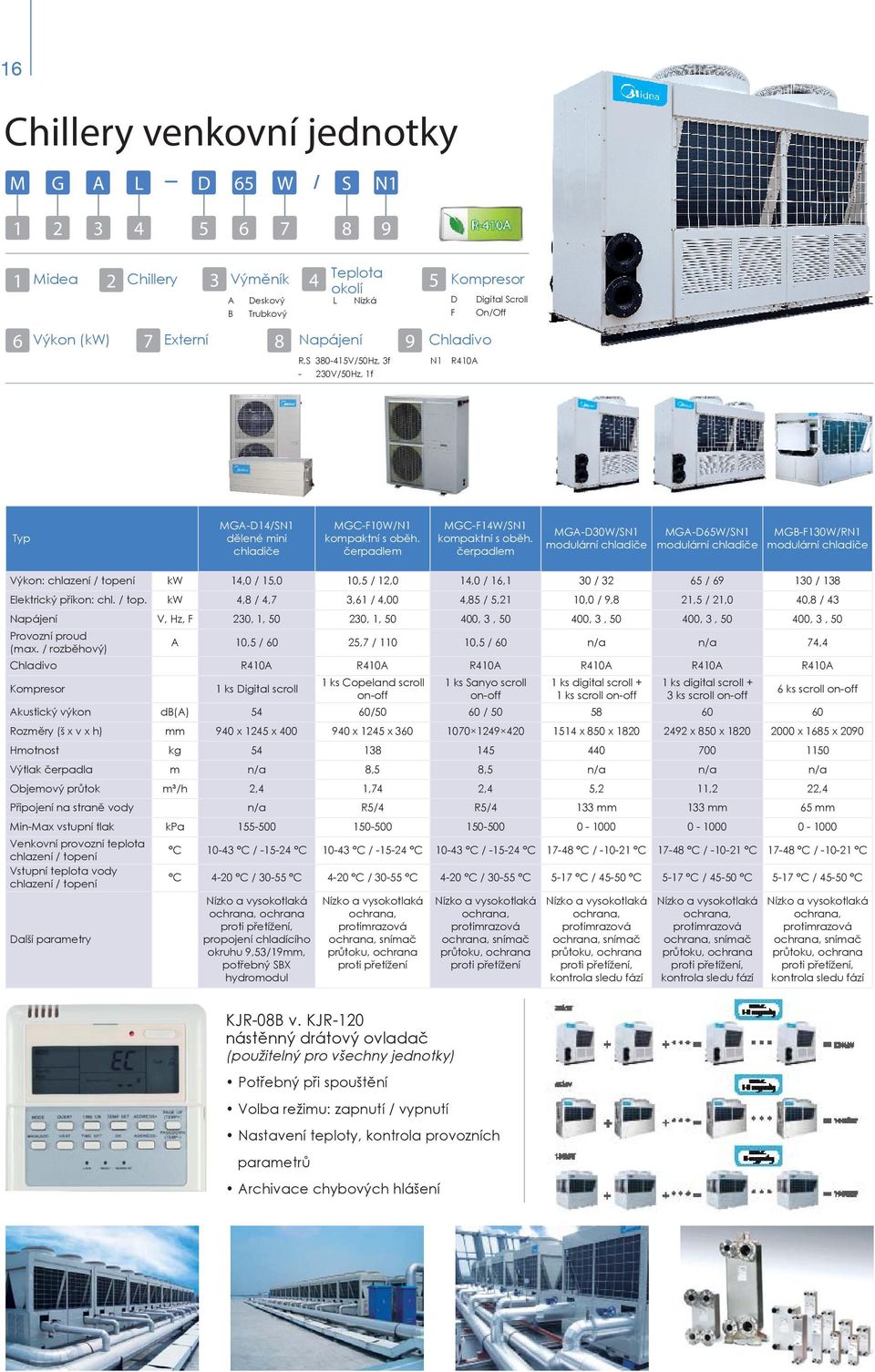

18 16 Chillery venkovní jednotky M G A L D 65 W / S N Midea 2 Chillery 3 Výměník 4 A B Deskový Trubkový Teplota okolí L Nízká (kw) Externí Napájení Chladivo R,S V/50Hz, 3f - 230V/50Hz, 1f 5 N1 Kompresor D F R410A Digital Scroll On/Off Typ MGA-D14/SN1 dělené mini chladiče MGC-F10W/N1 kompaktní s oběh. čerpadlem MGC-F14W/SN1 kompaktní s oběh. čerpadlem MGA-D30W/SN1 modulární chladiče MGA-D65W/SN1 modulární chladiče MGB-F130W/RN1 modulární chladiče : chlazení / topení kw 14,0 / 15,0 10,5 / 12,0 14,0 / 16,1 30 / / / 138 Elektrický příkon: chl. / top. kw 4,8 / 4,7 3,61 / 4,00 4,85 / 5,21 10,0 / 9,8 21,5 / 21,0 40,8 / 43 Napájení V, Hz, F 230, 1, , 1, , 3, , 3, , 3, , 3, 50 Provozní proud (max. / rozběhový) A 10,5 / 60 25,7 / ,5 / 60 n/a n/a 74,4 Chladivo R410A R410A R410A R410A R410A R410A Kompresor 1 ks Digital scroll 1 ks Copeland scroll 1 ks Sanyo scroll 1 ks digital scroll + 1 ks digital scroll + on-off on-off 1 ks scroll on-off 3 ks scroll on-off 6 ks scroll on-off Akustický výkon db(a) 54 60/50 60 / Rozměry (š x v x h) mm 940 x 1245 x x 1245 x x 850 x x 850 x x 1685 x 2090 Hmotnost kg Výtlak čerpadla m n/a 8,5 8,5 n/a n/a n/a Objemový průtok m³/h 2,4 1,74 2,4 5,2 11,2 22,4 Připojení na straně vody n/a R5/4 R5/4 133 mm 133 mm 65 mm Min-Max vstupní tlak kpa Venkovní provozní teplota chlazení / topení C C / C C / C C / C C / C C / C C / C Vstupní teplota vody chlazení / topení C 4-20 C / C 4-20 C / C 4-20 C / C 5-17 C / C 5-17 C / C 5-17 C / C Nízko a vysokotlaká ochrana, ochrana proti přetížení, propojení chladícího okruhu 9,53/19mm, potřebný SBX hydromodul Nízko a vysokotlaká ochrana, protimrazová ochrana, snímač průtoku, ochrana proti přetížení Nízko a vysokotlaká ochrana, protimrazová ochrana, snímač průtoku, ochrana proti přetížení Nízko a vysokotlaká ochrana, protimrazová ochrana, snímač průtoku, ochrana proti přetížení, kontrola sledu fází Nízko a vysokotlaká ochrana, protimrazová ochrana, snímač průtoku, ochrana proti přetížení, kontrola sledu fází Nízko a vysokotlaká ochrana, protimrazová ochrana, snímač průtoku, ochrana proti přetížení, kontrola sledu fází KJR-08B v. KJR-120 nástěnný drátový ovladač (použitelný pro všechny jednotky) Potřebný při spouštění Volba režimu: zapnutí / vypnutí Nastavení teploty, kontrola provozních parametrů Archivace chybových hlášení

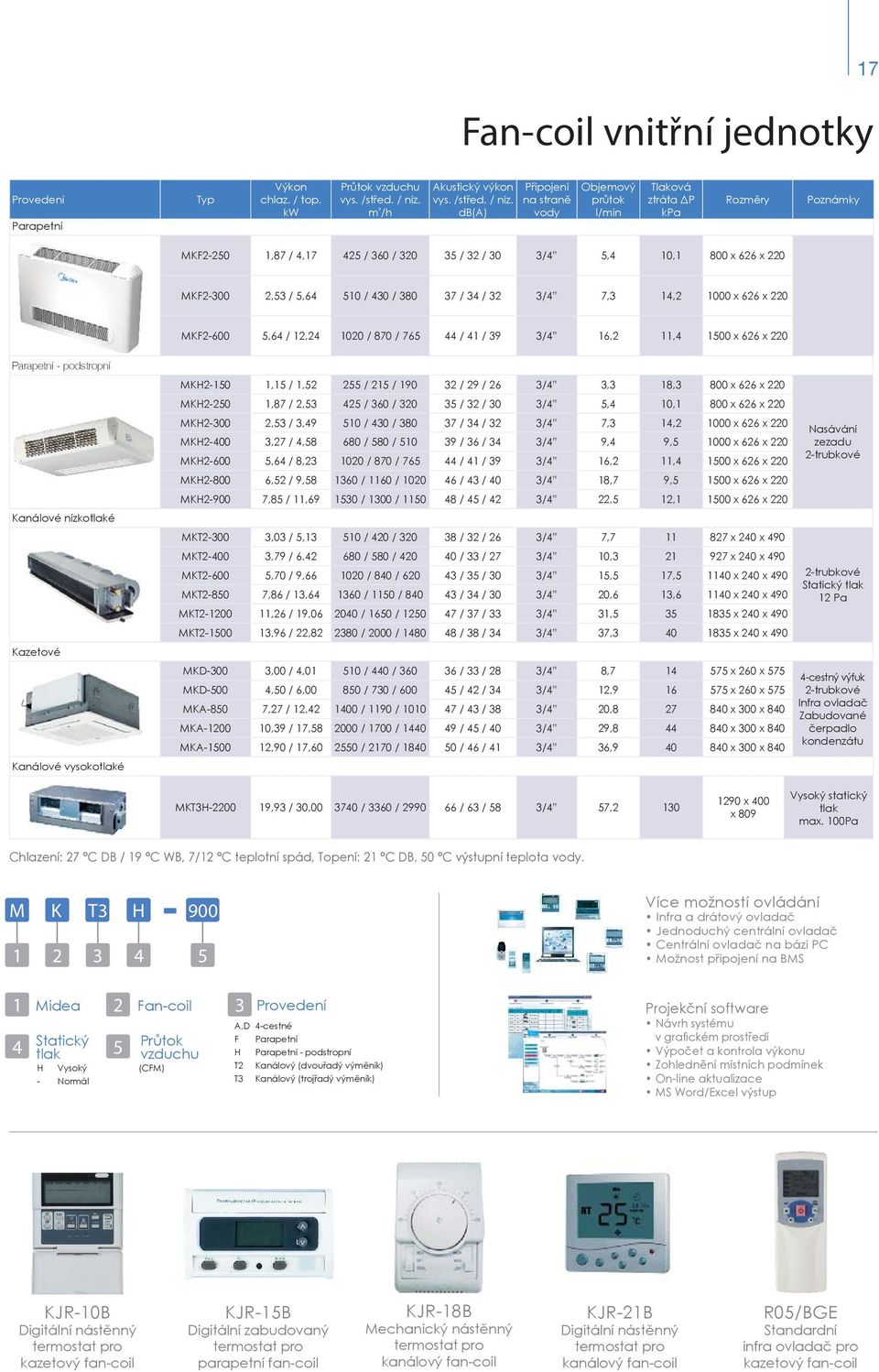

19 Fan-coil vnitřní jednotky 17 Provedení Parapetní Typ chlaz. / top. kw Průtok vzduchu vys. /střed. / níz. m ³ /h Akustický výkon vys. /střed. / níz. db(a) Připojení na straně vody Objemový průtok l/min Tlaková ztráta ΔP kpa Rozměry Poznámky MKF ,87 / 4, / 360 / / 32 / 30 3/4 5,4 10,1 800 x 626 x 220 MKF ,53 / 5, / 430 / / 34 / 32 3/4 7,3 14, x 626 x 220 MKF ,64 / 12, / 870 / / 41 / 39 3/4 16,2 11, x 626 x 220 Parapetní - podstropní Kanálové nízkotlaké Kazetové Kanálové vysokotlaké o MKH ,15 / 1, / 215 / / 29 / 26 3/4 3,3 18,3 800 x 626 x 220 MKH ,87 / 2, / 360 / / 32 / 30 3/4 5,4 10,1 800 x 626 x 220 MKH ,53 / 3, / 430 / / 34 / 32 3/4 7,3 14, x 626 x 220 MKH ,27 / 4, / 580 / / 36 / 34 3/4 9,4 9, x 626 x 220 MKH ,64 / 8, / 870 / / 41 / 39 3/4 16,2 11, x 626 x 220 MKH ,52 / 9, / 1160 / / 43 / 40 3/4 18,7 9, x 626 x 220 MKH ,85 / 11, / 1300 / / 45 / 42 3/4 22,5 12, x 626 x 220 MKT ,03 / 5, / 420 / / 32 / 26 3/4 7, x 240 x 490 MKT ,79 / 6, / 580 / / 33 / 27 3/4 10, x 240 x 490 MKT ,70 / 9, / 840 / / 35 / 30 3/4 15,5 17, x 240 x 490 MKT ,86 / 13, / 1150 / / 34 / 30 3/4 20,6 13, x 240 x 490 MKT ,26 / 19, / 1650 / / 37 / 33 3/4 31, x 240 x 490 MKT ,96 / 22, / 2000 / / 38 / 34 3/4 37, x 240 x 490 MKD-300 3,00 / 4, / 440 / / 33 / 28 3/4 8, x 260 x 575 MKD-500 4,50 / 6, / 730 / / 42 / 34 3/4 12, x 260 x 575 MKA-850 7,27 / 12, / 1190 / / 43 / 38 3/4 20, x 300 x 840 MKA ,39 / 17, / 1700 / / 45 / 40 3/4 29, x 300 x 840 MKA ,90 / 17, / 2170 / / 46 / 41 3/4 36, x 300 x 840 Nasávání zezadu 2-trubkové 2-trubkové Statický tlak 12 Pa 4-cestný výfuk 2-trubkové Infra ovladač Zabudované čerpadlo kondenzátu MKT3H ,93 / 30, / 3360 / / 63 / 58 3/4 57, x 400 x 809 Vysoký statický tlak max. 100Pa Chlazení: 27 C DB / 19 C WB, 7/12 C teplotní spád, Topení: 21 C DB, 50 C výstupní teplota vody. M K T3 H Více možností ovládání Infra a drátový ovladač Jednoduchý centrální ovladač Centrální ovladač na bázi PC Možnost připojení na BMS 1 4 Midea Statický tlak H Vysoký - Normál 2 5 Fan-coil Průtok vzduchu (CFM) 3 Provedení A,D 4-cestné F Parapetní H Parapetní - podstropní T2 Kanálový (dvouřadý výměník) T3 Kanálový (trojřadý výměník) Projekční software Návrh systému v grafi ckém prostředí Výpočet a kontrola výkonu Zohlednění místních podmínek On-line aktualizace MS Word/Excel výstup KJR-10B Digitální nástěnný termostat pro kazetový fan-coil KJR-15B Digitální zabudovaný termostat pro parapetní fan-coil KJR-18B Mechanický nástěnný termostat pro kanálový fan-coil KJR-21B Digitální nástěnný termostat pro kanálový fan-coil R05/BGE Standardní infra ovladač pro kazetový fan-coil
