1 Komerční klimatizace Nabízí vhodné řešení pro potřeby chlazení a vytápění velkých prostor, kanceláří a budov. Variabilní systém SINCLAIR SDVIII umožňuje širokou nabídku modelů a výkonů. Lze spolehlivě využít maximální výkony a maximální vzdálenosti instalačních tras. Pro uživatelský komfort jsou k dispozici nadstandardní možnosti ovládání a kontroly systémů.

2 PREcizní PRocEs VÝRoBY, ElEgantní VzHlED a DloUHá ŽiVotnost DETAIL PRODUKTU VEnkoVní JEDnotka MENŠÍ ZTRÁTA TLAKU, NIŽŠÍ HLUK Mřížka ventilátorů pro odvod vzduchu směruje proud vzduchu tak, aby se snížila ztráta tlaku. VĚTŠÍ OBJEM PROUDÍCÍHO VZDUCHU, NIŽŠÍ HLUK Používá dvojitý turboventilátor, což zvyšuje objem proudícího vzduchu při nižší hlučnosti. SPOLEHLIVé ŘÍDÍCÍ ELEKTRICKé OBVODY Výhodou digitálního scroll kompresoru je, že nepotřebuje složitý inverter pro regulaci výkonu. Obvody jsou jednodušší, spolehlivější a nevzniká elektromagnetické rušení. NOVÝ TYP VYSOCE ÚČINNéHO TEPELNéHO VÝMĚNÍKU Používá třířadý měděný tepelný výměník s vnitřní spirálou, který zajišťuje účinnější přenos tepla a vysoký výkon topení zvláště při nízké teplotě okolí. PATENTOVANÁ KONSTRUKCE, SPOLEHLIVÝ PROVOZ Vyrovnávání množství plynu vyvažuje nasávaný objem chladiva mezi kompresory. 24

3 KOMPRESOR PŘEDNÍHO SVĚTOVÉHO VÝROBCE KOMPRESORŮ vlastnosti digitální scroll kompresor Copeland KREATIVNÍ KONSTRUKCE, PŘESNÝ PRŮTOK CHLADIVA Dvojitý elektrický expanzní ventil, který lze nastavit až do 960 poloh pro přesné řízení distribuce chladiva. Široký rozsah nastavení výkonu %. Zcela plynulé nastavení výkonu. Dlouhá životnost: elektromagnetický PWM ventil lze sepnout v průměru 40 miliardkrát, což odpovídá životnosti 30 roků. Vysoká účinnost a stabilita chladiva stlačeného s použitím technologie poddajného axiálního těsnění. OPTIMÁLNÍ KONSTRUKCE, PŘESNĚ REGULOVANé PLOCHY VÝMĚNÍKU Plocha venkovního tepelného výměníku je přesně navržena. PWM ventil FLEXIBILNÍ KONFIGURACE CHLADÍCÍHO SYSTÉMU Digitální scroll kompresory lze používat v různých konfiguracích. Paralelním spojením více kompresorů lze dosáhnout výkonu v rozsahu 2,5 100 % (při spojení 4 modelů pro výkon až 180 ). Odvod Pevná spirála Sání VÝŘEZY PRO VYSOKOZdVIŽNÝ VOZÍK Usnadňují manupulaci a přepravu na místo instalace. Obíhající spirála Technické schéma DIGITÁLNÍHO scroll kompresoru 25

4 ŘízEnÝ PRomĚnnÝ VÝkon s PWm VEntilEm CHLADIVO R410A Digitální scroll a/c systém novinka R410A VLASTNOSTI R410A SYSTéMU ekologické chladivo úspora energie ochrana životního prostředí výkonné chlazení a topení Chladivo R410A je téměř azeotropické, struktura složek se mění jen málo, vlastnosti se při doplňování chladiva nezhorší. Neobsahuje chlór, chrání ozonosféru. LIBOVOLNÁ KOMBINACE, ŠIROKÝ ROZSAH VÝKONŮ 5 základních modulů lze variabilně spojovat dle potřeb zákazníka. Maximální výkon je 180. ZÁKLADNÍ MODULY 5 základních modulů 25, 28, 33, 40, 45 je konstruováno ve dvou velikostních rozměrech. Energetická účinnost dosahuje až 3,85 EER VYSOKÁ ÚČINNOST, KOEFICIENT EER JE AŽ 3,

5 princip činnosti Digital Scroll Compressor Digitální scroll kompresor, který používá technologii poddajného axiálního těsnění, nastavuje přesně rozsah axiálního pohybu spirály statoru a mezi sacím přívodem a tlakovým odvodem se v pohyblivém místě těsnění axiálního statoru vytváří dodatečný spojovací průchod. Když je elektromagnetický PWM ventil otevřen, tlak v přítlakové komoře se uvolní. Když je tlak v kompresním otvoru vyšší než na vrcholu statoru, posune se osa statoru trochu nahoru. Tak je odvod s vysokým tlakem a přívod s nízkým tlakem spojen a je dosaženo snížení sání. Když je elektromagnetický PWM ventil uzavřen, oba segmenty do sebe zapadnou. Tak je dosaženo vzduchotěsnosti a zvýšení sání a tlaku. U kompresoru je možné podle potřeby nastavit poměr aktivace a deaktivace sání pro řízení výstupu chladiva z kompresoru. Deaktivace sání Přítlaková komora Aktivace sání Přítlaková komora Tlak výstupu Tlak výstupu Dvoucestný elektromagnetický ventil (otevřen) Propouštěcí otvor Tlak sání Dvoucestný elektromagnetický ventil (uzavřen) Propouštěcí otvor Tlak sání princip řízení proměnného výkonu systému Periodickou aktivací a deaktivací sání kompresoru lze řídit množství chladiva. Jeden deaktivační a aktivační cyklus tvoří dohromady jeden řídící cyklus. Jeden řídící cyklus trvá obvykle 10 až 20 sekund. Řízením poměru dob deaktivace a aktivace lze dosáhnout různého výstupu chladiva. Příklad: Předpokládejme, že je plný výkon 10 HP a řídící cyklus 20 sekund. Je-li potřebný výstupní výkon 5 HP (50 % plného výkonu), pak doba aktivace činí 50 % celkové doby. Doba aktivace i deaktivace je tedy 10 sekund. Potřebujete-li výkon 2 HP (20 % plného výkonu), bude doba aktivace 20 % celkové doby, tj. 4 sekundy pro aktivaci a 16 sekund pro deaktivaci. Tento vzorec platí i pro další hodnoty. Schématické diagramy pro 10%, 50% a 100% plného výkonu 100% výstupního výkonu 50% výstupního výkonu 10% výstupního výkonu Cykly 20s Cyklus 20s Cyklus 20s 27

6 VEnkoVní JEDnotkY KOMBINACE EER / COP W / W Max. hladina hluku venkovní j. Chladivo / množství chladící směsy typ / g Max. vzdálenost / převýšení m Rozměry (š v h) / hmotnost netto / Rozsah provozních teplot chlazení C Rozsah provozních teplot topení C EER / COP W / W Max. hladina hluku venkovní j. Chladivo / množství chladící směsy typ / g Max. vzdálenost / převýšení m Rozměry (š v h) / hmotnost netto / Rozsah provozních teplot chlazení C Rozsah provozních teplot topení C Model Doporučená kombinace Max. vnitř. jedn. SDV-120EA SDV-120EA 8 SDV-120EA-3 SDV-120EA-3 8 SDV-140EA SDV-140EA 8 SDV-252EA SDV-252EA 13 SDV-280EA SDV-280EA 16 SDV-335EA SDV-335EA 16 SDV-400EA SDV-400EA 16 SDV-450EA SDV-450EA 20 SDV-532EA SDV-252EA + SDV280EA 20 SDV-560EA SDV-280EA + SDV-280EA 24 SDV-615EA SDV-280EA + SDV-335EA 24 SDV-680EA SDV-280EA + SDV-400EA 28 SDV-730EA SDV-280EA + SDV-450EA 28 SDV-785EA SDV-335EA + SDV-450EA 28 SDV-850EA SDV-400EA + SDV-450EA 32 SDV-900EA SDV-450EA + SDV-450EA 32 SDV-960EA SDV-280EA + SDV-280EA + SDV-400EA 36 SDV-1010EA SDV-280EA + SDV-280EA + SDV-450EA 36 SDV-1065EA SDV-280EA + SDV-335EA + SDV-450EA 36 SDV-1130EA SDV-280EA + SDV-400EA + SDV-450EA 42 SDV-1180EA SDV-280EA + SDV-450EA + SDV-450EA 42 SDV-1235EA SDV-335EA + SDV-450EA + SDV-450EA 42 SDV-1300EA SDV-400EA + SDV-450EA + SDV-450EA 42 SDV-1350EA SDV-450EA + SDV-450EA + SDV-450EA 48 SDV-1400EA SDV-252EA + SDV-280EA + SDV-450EA + SDV-450EA 54 SDV-1455EA SDV-280EA + SDV-280EA + SDV-450EA + SDV-450EA 54 SDV-1510EA SDV-280EA + SDV-335EA + SDV-450EA + SDV-450EA 54 SDV-1570EA SDV-280EA + SDV-400EA + SDV-450EA + SDV-450EA 58 SDV-1630EA SDV-280EA + SDV-450EA + SDV-450EA + SDV-450EA 58 SDV-1685EA SDV-335EA + SDV-450EA + SDV-450EA + SDV-450EA 58 SDV-1750EA SDV-400EA + SDV-450EA + SDV-450EA + SDV-450EA 64 SDV-1800EA SDV-450EA + SDV-450EA + SDV-450EA + SDV-450EA 64 SDV III VENKOVNÍ JEDNOTKY NEMODULÁRNÍ SDV-120EA SDV-120EA-3 SDV-140EA 12,0 / 14,0 12,0 / 14,0 14,0 / 16, / / / 50 3,34 / 3,98 3,24 / 3,80 3,22 / 3, R410A / 4600 R410A / 4600 R410A / ,5 9,5 9,5 19,1 19,1 19,1 70 / / / x1245x360 / x1245x360 / x1245x360 / ~ 43-7 ~ 43-7 ~ ~ ~ ~ 24 SDV III VENKOVNÍ JEDNOTKY MODULÁRNÍ SDV-252EA SDV-280EA SDV-335EA SDV-400EA SDV-450EA 25,2 / 27,0 28,0 / 31,5 33,5 / 35,0 40,0 / 43,0 45,0 / 47, / / / / / 50 3,85 / 4,30 3,58 / 4,05 3,23 / 3,96 3,51 / 4,03 3,21 / 3, R410A / R410A / R410A / R410A / R410A / ,7 12,7 12,7 15,9 15,9 25,4 25,4 25,4 31,8 31,8 175 / / / / / x1615x800 / x1615x800 / x1615x800 / x1630x x1245x360 / ~ 48-7 ~ 48-7 ~ 48-7 ~ 48-7 ~ ~ ~ ~ ~ ~ 27 28

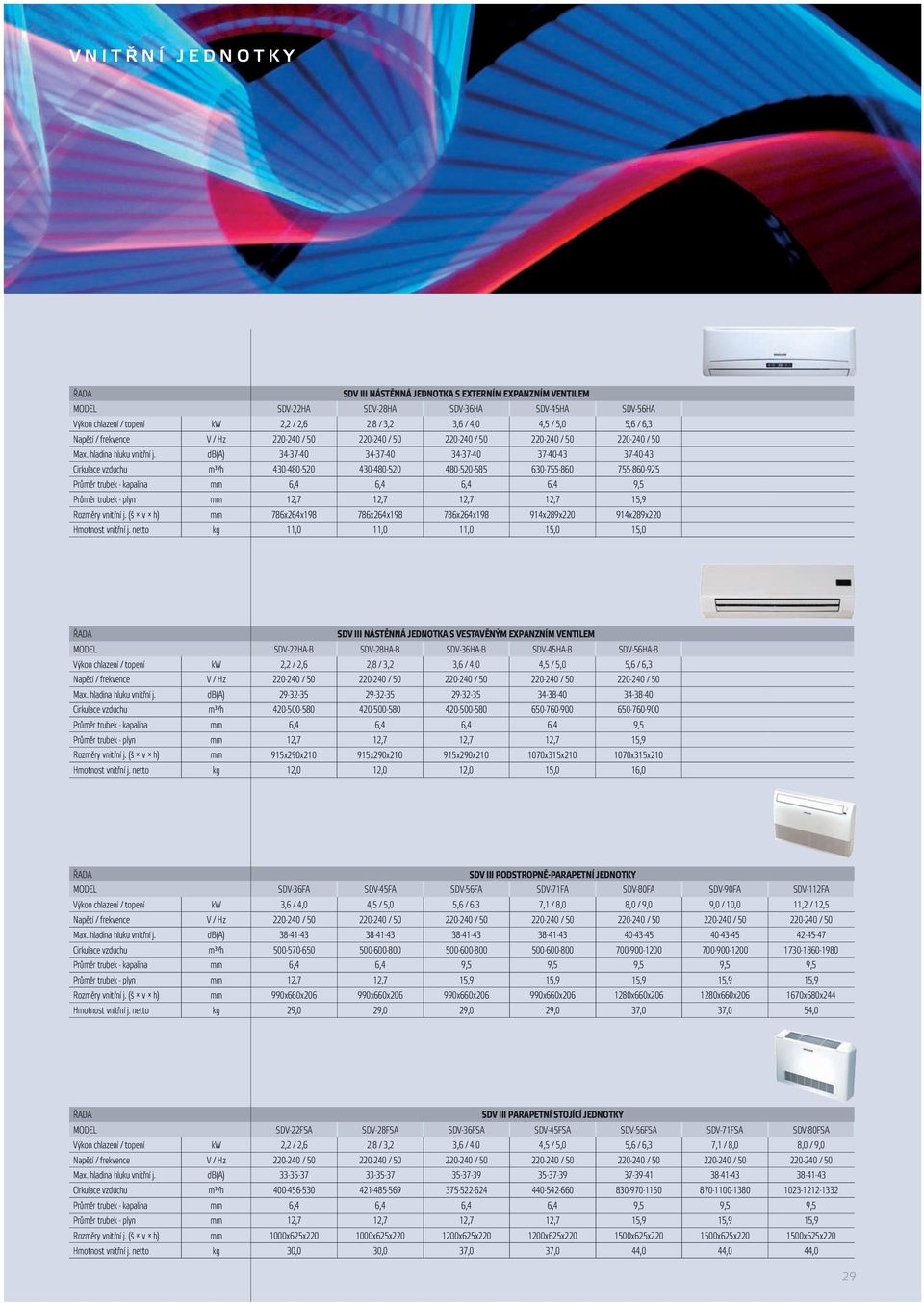

7 VnitŘní JEDnotkY SDV III NÁSTĚNNÁ JEDNOTKA S EXTERNÍM EXPANZNÍM VENTILEM SDV-22HA SDV-28HA SDV-36HA SDV-45HA SDV-56HA 2,2 / 2,6 2,8 / 3,2 3,6 / 4,0 4,5 / 5,0 5,6 / 6, / / / / / ,4 6,4 6,4 6,4 9,5 12,7 12,7 12,7 12,7 15,9 786x264x x264x x264x x289x x289x220 11,0 11,0 11,0 15,0 15,0 SDV III NÁSTĚNNÁ JEDNOTKA S VESTAVĚNÝM EXPANZNÍM VENTILEM SDV-22HA-B SDV-28HA-B SDV-36HA-B SDV-45HA-B SDV-56HA-B 2,2 / 2,6 2,8 / 3,2 3,6 / 4,0 4,5 / 5,0 5,6 / 6, / / / / / ,4 6,4 6,4 6,4 9,5 12,7 12,7 12,7 12,7 15,9 915x290x x290x x290x x315x x315x210 12,0 12,0 12,0 15,0 16,0 SDV III PODSTROPNĚ-PARAPETNÍ JEDNOTKY SDV-36FA SDV-45FA SDV-56FA SDV-71FA SDV-80FA SDV-90FA SDV-112FA 3,6 / 4,0 4,5 / 5,0 5,6 / 6,3 7,1 / 8,0 8,0 / 9,0 9,0 / 10,0 11,2 / 12, / / / / / / / ,4 6,4 9,5 9,5 9,5 9,5 9,5 12,7 12,7 15,9 15,9 15,9 15,9 15,9 990x660x x660x x660x x660x x660x x660x x680x244 29,0 29,0 29,0 29,0 37,0 37,0 54,0 SDV III PARAPETNÍ STOJÍCÍ JEDNOTKY SDV-22FSA SDV-28FSA SDV-36FSA SDV-45FSA SDV-56FSA SDV-71FSA SDV-80FSA 2,2 / 2,6 2,8 / 3,2 3,6 / 4,0 4,5 / 5,0 5,6 / 6,3 7,1 / 8,0 8,0 / 9, / / / / / / / ,4 6,4 6,4 6,4 9,5 9,5 9,5 12,7 12,7 12,7 12,7 15,9 15,9 15,9 1000x625x x625x x625x x625x x625x x625x x625x220 30,0 30,0 37,0 37,0 44,0 44,0 44,0 29

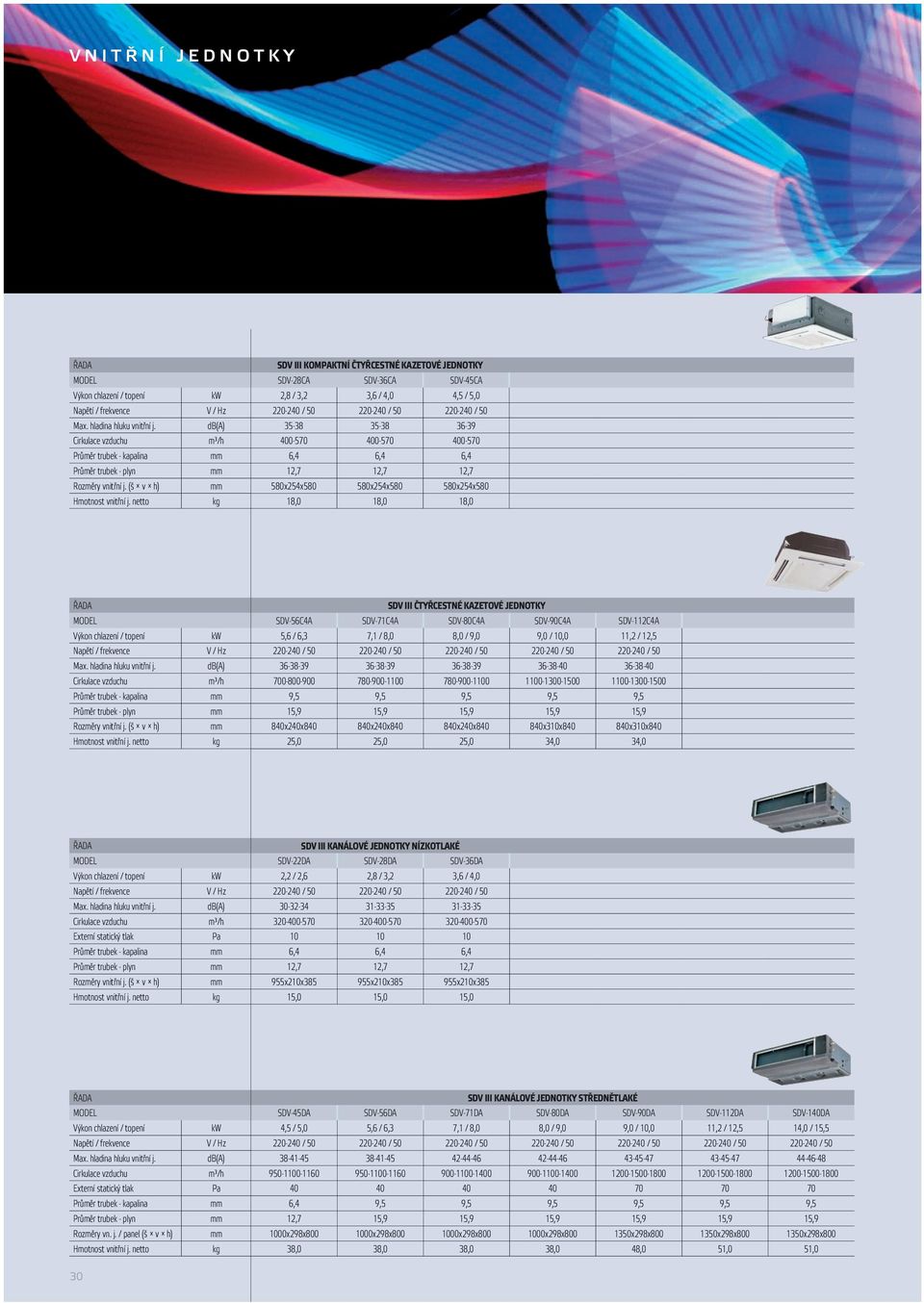

8 indoor VnitŘní Unit JEDnotkY SDV III KOMPAKTNÍ ČTYŘCESTNÉ KAZETOVÉ JEDNOTKY SDV-28CA SDV-36CA SDV-45CA 2,8 / 3,2 3,6 / 4,0 4,5 / 5, / / / ,4 6,4 6,4 12,7 12,7 12,7 580x254x x254x x254x580 18,0 18,0 18,0 SDV III ČTYŘCESTNÉ KAZETOVÉ JEDNOTKY SDV-56C4A SDV-71C4A SDV-80C4A SDV-90C4A SDV-112C4A 5,6 / 6,3 7,1 / 8,0 8,0 / 9,0 9,0 / 10,0 11,2 / 12, / / / / / ,5 9,5 9,5 9,5 9,5 15,9 15,9 15,9 15,9 15,9 840x240x x240x x240x x310x x310x840 25,0 25,0 25,0 34,0 34,0 Externí statický tlak Pa SDV III KANÁLOVÉ JEDNOTKY NÍZKOTLAKÉ SDV-22DA SDV-28DA SDV-36DA 2,2 / 2,6 2,8 / 3,2 3,6 / 4, / / / ,4 6,4 6,4 12,7 12,7 12,7 955x210x x210x x210x385 15,0 15,0 15,0 Externí statický tlak Rozměry vn. j. / panel (š v h) Pa SDV III KANÁLOVÉ JEDNOTKY STŘEDNĚTLAKÉ SDV-45DA SDV-56DA SDV-71DA SDV-80DA SDV-90DA SDV-112DA SDV-140DA 4,5 / 5,0 5,6 / 6,3 7,1 / 8,0 8,0 / 9,0 9,0 / 10,0 11,2 / 12,5 14,0 / 15, / / / / / / / ,4 9,5 9,5 9,5 9,5 9,5 9,5 12,7 15,9 15,9 15,9 15,9 15,9 15,9 1000x298x x298x x298x x298x x298x x298x x298x800 38,0 38,0 38,0 38,0 48,0 51,0 51,0 30

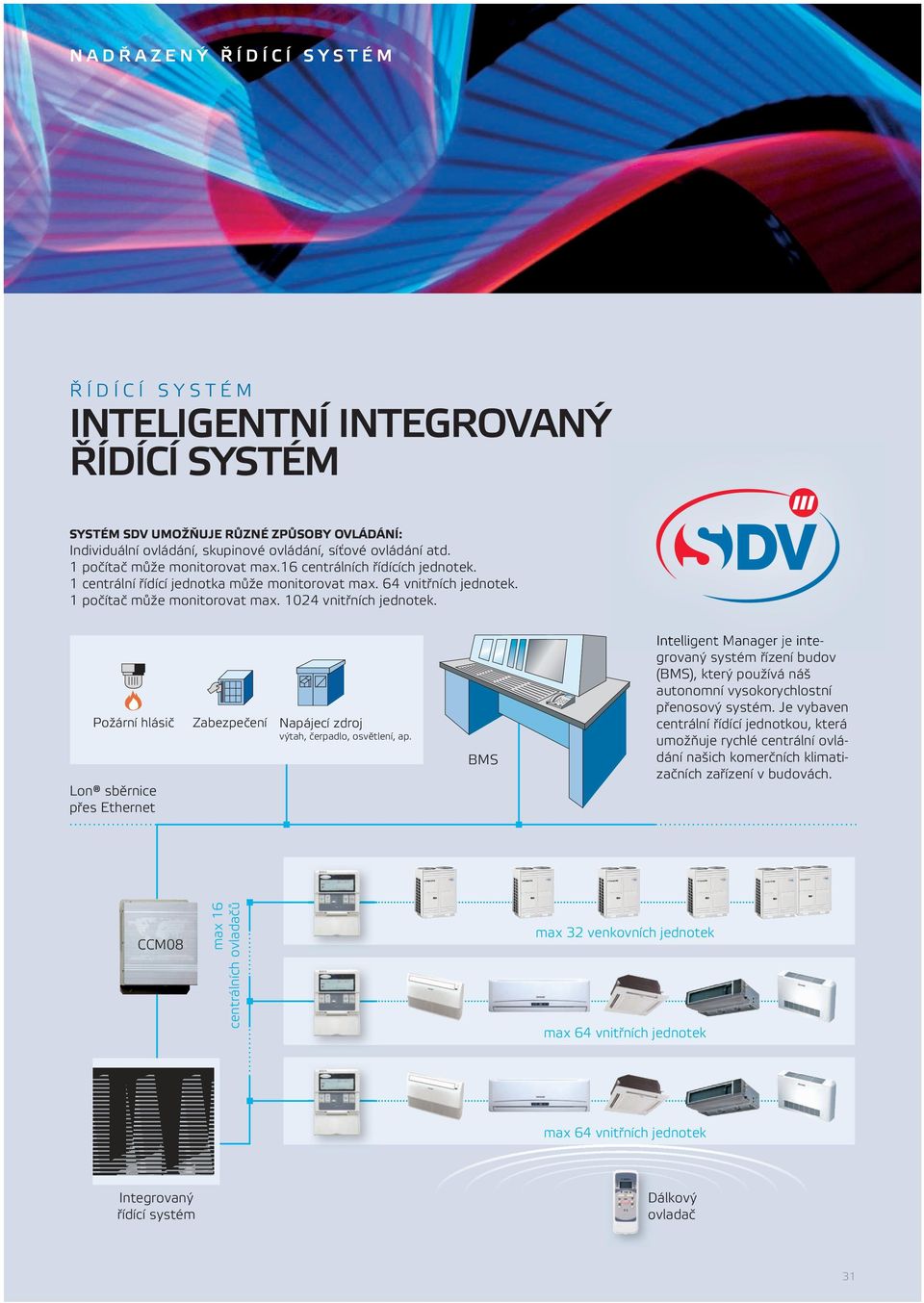

9 nadřazený ŘíDící systém ŘíDíCí SYSTÉM inteligentní integrovaný ŘíDící systém SYSTéM SDV UMOŽŇUJE RŮZNé ZPŮSOBY OVLÁDÁNÍ: Individuální ovládání, skupinové ovládání, síťové ovládání atd. 1 počítač může monitorovat max.16 centrálních řídících jednotek. 1 centrální řídící jednotka může monitorovat max. 64 vnitřních jednotek. 1 počítač může monitorovat max vnitřních jednotek. Požární hlásič Zabezpečení Napájecí zdroj výtah, čerpadlo, osvětlení, ap. BMS Intelligent Manager je integrovaný systém řízení budov (BMS), který používá náš autonomní vysokorychlostní přenosový systém. Je vybaven centrální řídící jednotkou, která umožňuje rychlé centrální ovládání našich komerčních klimatizačních zařízení v budovách. CCM08 max 16 centrálních ovladačů Lon sběrnice přes Ethernet max 32 venkovních jednotek max 64 vnitřních jednotek max 64 vnitřních jednotek Integrovaný řídící systém Dálkový ovladač 31

10 KOMFORT V OVLÁDÁNÍ KLIMATIZACÍ PŘÍSLUŠENSTVÍ OVLADAČE KLIMATIZACÍ Klimatizační jednotky jsou standardně vybaveny bezdrátovými ovladači. Dle specifikace lze ovládat jednotky pomocí drátových a centrálních ovladačů s funkcí nastavení času zapnutí a vypnutí a s funkcí nadřazené kontroly systému. V kombinaci s elektroměrem a PC CONTROL (software) lze snadno změřit spotřebu zařízení jako celku, nebo skupin. PC CONTROL - program k obsluze a kontrole systému R51 Infra ovladač ke všem vnitřním jednotkám s vyjímkou podstropněparapetních. R05/BG Infra ovladač k podstropněparapetním jednotkám. KJR-10B Drátový ovladač. KJR-12B Drátový ovladač s fukcí snímání teploty v místě instalace. CCM02 Informační panel chodu venkovních jednotek. CCM03 (CCM10) Centrální drátový ovladač s funkcí nastavení priority chlazení / topení. CCM04 Týdenní časovač s možností nastavení 4 period zapnutí / vypnutí. CCM09 Centrální ovladač s týdenním časovačem. NIM05 Hotelový modul, umožňuje zapnutí / vypnutí jednotky. DTS-634 Digitální elektroměr umožňuje měřit spotřebu energie. 32
