1 Šroubovací nářadí Katalog 2007/9CZ Hydraulické upínací prvky Rychloupínače ruční a pneumatické Zero-Point Systems NAROS spol. s r. o. areál HESPO č.p ZLÍN MALENOVICE tel.: fax: naros@naros.cz internet: Mechanické upínací prvky

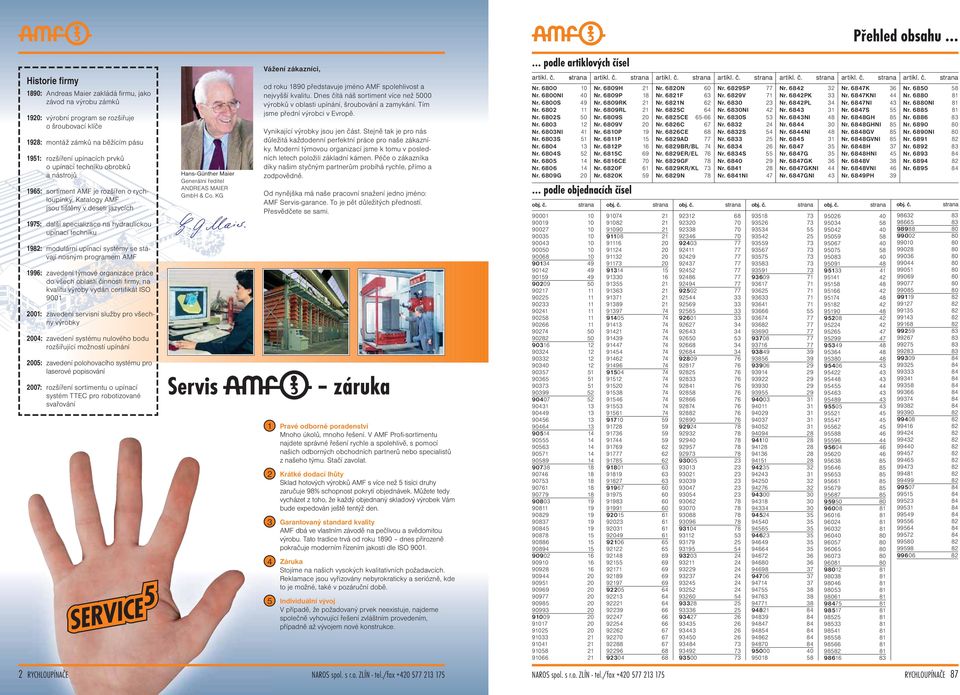

2 Přehled obsahu Historie firmy 1890: Andreas Maier zakládá firmu, jako závod na výrobu zámků 1920: výrobní program se rozšiřuje o šroubovací klíče 1928: montáž zámků na běžícím pásu 1951: rozšíření upínacích prvků o upínací techniku obrobků a nástrojů 1965: sortiment AMF je rozšířen o rychloupínky. Katalogy AMF jsou tištěny v deseti jazycích 1975: další specializace na hydraulickou upínací techniku 1982: modulární upínací systémy se stávají nosným programem AMF 1996: zavedení týmové organizace práce do všech oblastí činnosti firmy, na kvalitu výroby vydán certifikát ISO : zavedení servisní služby pro všechny výrobky 2004: zavedení systému nulového bodu rozšiřující možností upínání 2005: zavedení polohovacího systému pro laserové popisování 2007: rozšíření sortimentu o upínací systém TTEC pro robotizované svařování SERVICE 5 Hans-Günther Maier Generální ředitel ANDREAS MAIER GmbH & Co. KG Servis Vážení zákazníci, od roku 1890 představuje jméno AMF spolehlivost a nejvyšší kvalitu. Dnes čítá náš sortiment více než 5000 výrobků v oblasti upínání, šroubování a zamykání. Tím jsme přední výrobci v Evropě. Vynikající výrobky jsou jen část. Stejně tak je pro nás důležitá každodenní perfektní práce pro naše zákazníky. Moderní týmovou organizací jsme k tomu v posledních letech položili základní kámen. Péče o zákazníka díky našim styčným partnerům probíhá rychle, přímo a zodpovědně. Od nynějška má naše pracovní snažení jedno jméno: AMF Servis-garance. To je pět důležitých předností. Přesvědčete se sami. záruka 1 Pravé odborné poradenství Mnoho úkolů, mnoho řešení. V AMF Profi-sortimentu najdete správné řešení rychle a spolehlivě, s pomocí našich odborných obchodních partnerů nebo specialistů z našeho týmu. Stačí zavolat. 2 Krátké dodací lhůty Sklad hotových výrobků AMF s více než 5 tisíci druhy zaručuje 98% schopnost pokrytí objednávek. Můžete tedy vycházet z toho, že každý objednaný skladový výrobek Vám bude expedován ještě tentýž den. 3 Garantovaný standard kvality AMF dbá ve vlastním závodě na pečlivou a svědomitou výrobu. Tato tradice trvá od roku 1890 dnes přirozeně pokračuje moderním řízením jakosti dle ISO Záruka Stojíme na našich vysokých kvalitativních požadavcích. Reklamace jsou vyřizovány nebyrokraticky a seriózně, kde to je možné, také v pozáruční době. 5 Individuální vývoj V případě, že požadovaný prvek neexistuje, najdeme společně vyhovující řešení zvláštním provedením, případně až vývojem nové konstrukce. podle artiklových čísel artikl.. podle objednacích čísel obj. č. strana Nr Nr. 6800NI 40 Nr. 6800S 49 Nr Nr. 6802S 50 Nr Nr. 6803NI 41 Nr. 6803S 51 Nr Nr. 6804S 52 Nr Nr Nr. 6809G 20 strana artikl.. obj. č. strana Nr. 6809H 21 Nr. 6809P 18 Nr. 6809RK 21 Nr. 6809RL 21 Nr. 6809S 20 Nr. 6809V 20 Nr. 6810P 19 Nr. 6811P 15 Nr. 6812P 16 Nr. 6815C 69 Nr. 6816CE 70 Nr. 6820F 61 Nr. 6820K 59 artikl.. strana obj. č. strana Nr. 6820N 60 Nr. 6821F 63 Nr. 6821N 62 Nr. 6825C 64 Nr. 6825CE Nr. 6826C 67 Nr. 6826CE 68 Nr. 6829AD 77 Nr. 6829BR/BL 74 Nr. 6829ER/EL 76 Nr. 6829GF 78 Nr. 6829KR/KL 73 Nr. 6829N 78 artikl.. strana strana Nr. 6829SP 77 Nr. 6829V 71 Nr Nr. 6830NI 42 Nr. 6830S 53 Nr Nr. 6832S 54 Nr Nr Nr. 6834S 55 Nr Nr Nr. 6841NI 47 obj. č. artikl.. strana strana Nr Nr. 6842PK 33 Nr. 6842PL 34 Nr Nr. 6843NI 48 Nr Nr. 6844NI 48 Nr Nr Nr. 6847G 35 Nr. 6847GK 36 Nr. 6847GKNI 44 Nr. 6847GNI 43 obj. č. artikl.. strana Nr. 6847K 36 Nr. 6847KNI 44 Nr. 6847NI 43 Nr. 6847S 55 Nr. 6848GH 85 Nr. 6848GHNI 85 Nr. 6848GV 85 Nr. 6848GVNI 85 Nr. 6848H 37 Nr. 6848HNI 45 Nr. 6848V 38 Nr. 6848VNI 46 Nr. 6849PH 39 strana artikl.. obj. č. strana Nr Nr Nr. 6880NI 81 Nr Nr Nr Nr. 6890NI 80 Nr Nr Nr Nr Nr strana RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 87

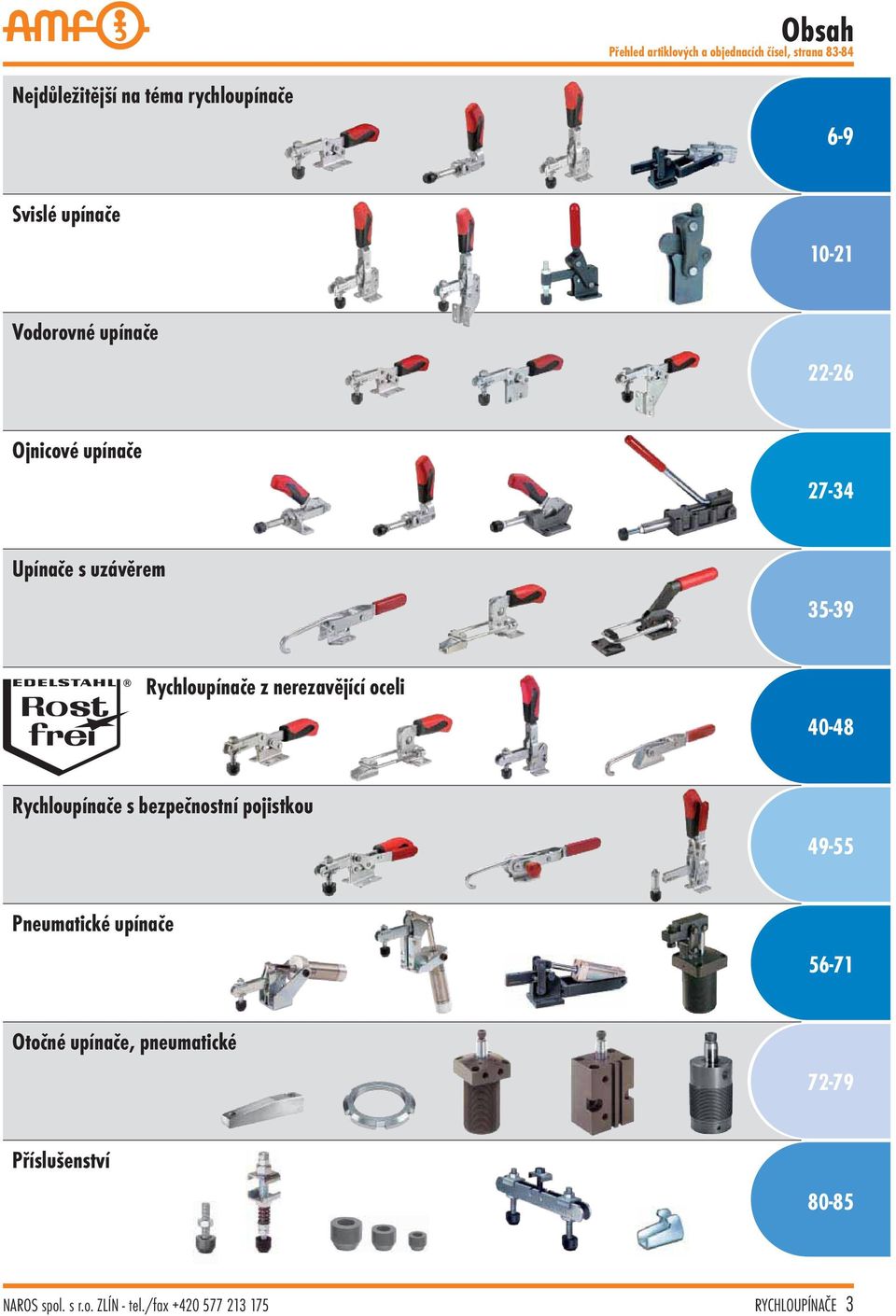

3 Obsah Přehled artiklových a objednacích čísel, strana Nejdůležitější na téma rychloupínače 6-9 Svislé upínače Vodorovné upínače Ojnicové upínače Upínače s uzávěrem Rychloupínače z nerezavějící oceli Rychloupínače s bezpečnostní pojistkou Pneumatické upínače Otočné upínače, pneumatické Příslušenství NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 3

4 Pohled na naše novinky Představujeme novou generaci rychloupínačů Pojistka proti vypadnutí přítlačného šroubu Nová ergonomická 2-komponentní rukojeť s vysokým komfortem pro obsluhu díky větší opěrné ploše pro ruku. Bezpečnostní upínací prvek s ochranou prstů a integrovaným dorazem. 4 RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

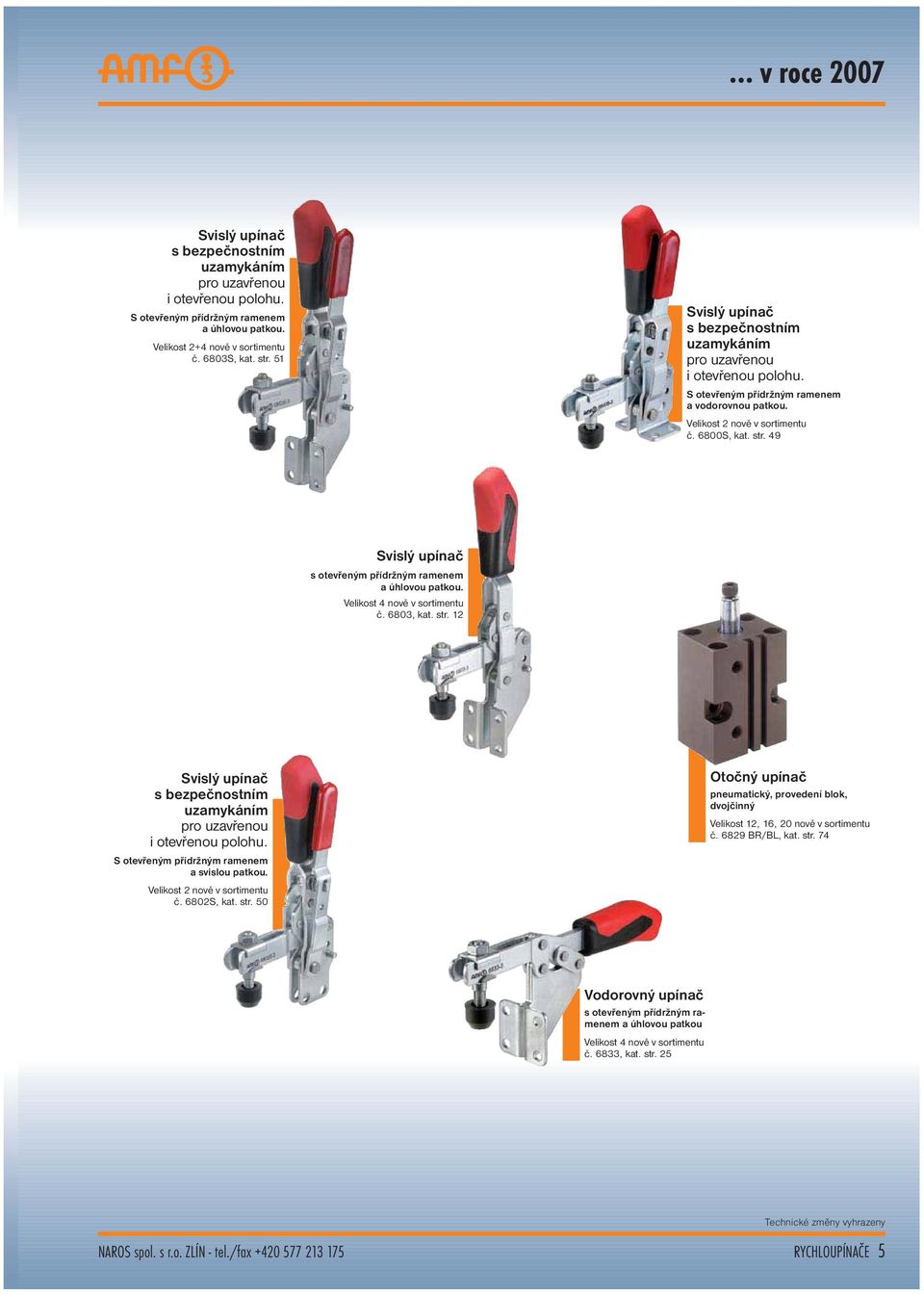

5 v roce 2007 Svislý upínač s bezpečnostním uzamykáním pro uzavřenou i otevřenou polohu. S otevřeným přídržným ramenem a úhlovou patkou. Velikost 2+4 nově v sortimentu č. 6803S, kat. str. 51 Svislý upínač s bezpečnostním uzamykáním pro uzavřenou i otevřenou polohu. S otevřeným přídržným ramenem a vodorovnou patkou. Velikost 2 nově v sortimentu č. 6800S, kat. str. 49 Svislý upínač s otevřeným přídržným ramenem a úhlovou patkou. Velikost 4 nově v sortimentu č. 6803, kat. str. 12 Svislý upínač s bezpečnostním uzamykáním pro uzavřenou i otevřenou polohu. S otevřeným přídržným ramenem a svislou patkou. Velikost 2 nově v sortimentu č. 6802S, kat. str. 50 Otočný upínač pneumatický, provedení blok, dvojčinný Velikost 12, 16, 20 nově v sortimentu č BR/BL, kat. str. 74 Vodorovný upínač s otevřeným přídržným ramenem a úhlovou patkou Velikost 4 nově v sortimentu č. 6833, kat. str. 25 NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 5

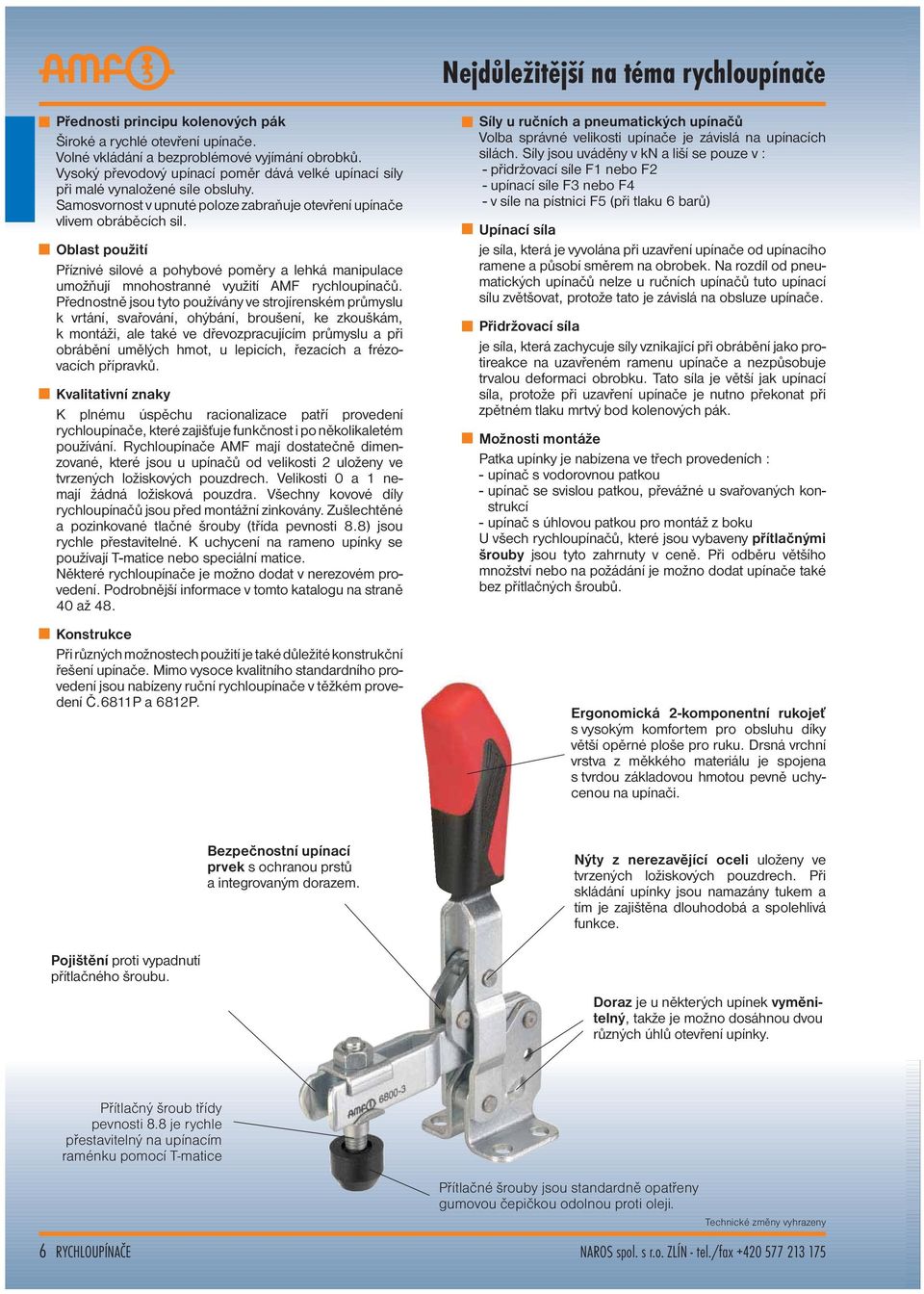

6 Nejdůležitější na téma rychloupínače Přednosti principu kolenových pák Široké a rychlé otevření upínače. Volné vkládání a bezproblémové vyjímání obrobků. Vysoký převodový upínací poměr dává velké upínací síly při malé vynaložené síle obsluhy. Samosvornost v upnuté poloze zabraňuje otevření upínače vlivem obráběcích sil. Oblast použití Příznivé silové a pohybové poměry a lehká manipulace umožňují mnohostranné využití AMF rychloupínačů. Přednostně jsou tyto používány ve strojírenském průmyslu k vrtání, svařování, ohýbání, broušení, ke zkouškám, k montáži, ale také ve dřevozpracujícím průmyslu a při obrábění umělých hmot, u lepicích, řezacích a frézovacích přípravků. Kvalitativní znaky K plnému úspěchu racionalizace patří provedení rychloupínače, které zajišťuje funkčnost i po několikaletém používání. Rychloupínače AMF mají dostatečně dimenzované, které jsou u upínačů od velikosti 2 uloženy ve tvrzených ložiskových pouzdrech. Velikosti 0 a 1 nemají žádná ložisková pouzdra. Všechny kovové díly rychloupínačů jsou před montážní zinkovány. Zušlechtěné a pozinkované tlačné šrouby (třída pevnosti 8.8) jsou rychle přestavitelné. K uchycení na rameno upínky se používají T-matice nebo speciální matice. Některé rychloupínače je možno dodat v nerezovém provedení. Podrobnější informace v tomto katalogu na straně 40 až 48. Konstrukce Při různých možnostech použití je také důležité konstrukční řešení upínače. Mimo vysoce kvalitního standardního provedení jsou nabízeny ruční rychloupínače v těžkém provedení Č.6811P a 6812P. Síly u ručních a pneumatických upínačů Volba správné velikosti upínače je závislá na upínacích silách. Síly jsou uváděny v kn a liší se pouze v : - přidržovací síle F1 nebo F2 - upínací síle F3 nebo F4 - v síle na pístnici F5 (při tlaku 6 barů) Upínací síla je síla, která je vyvolána při uzavření upínače od upínacího ramene a působí směrem na obrobek. Na rozdíl od pneumatických upínačů nelze u ručních upínačů tuto upínací sílu zvětšovat, protože tato je závislá na obsluze upínače. Přidržovací síla je síla, která zachycuje síly vznikající při obrábění jako protireakce na uzavřeném ramenu upínače a nezpůsobuje trvalou deformaci obrobku. Tato síla je větší jak upínací síla, protože při uzavření upínače je nutno překonat při zpětném tlaku mrtvý bod kolenových pák. Možnosti montáže Patka upínky je nabízena ve třech provedeních : - upínač s vodorovnou patkou - upínač se svislou patkou, převážné u svařovaných konstrukcí - upínač s úhlovou patkou pro montáž z boku U všech rychloupínačů, které jsou vybaveny přítlačnými šrouby jsou tyto zahrnuty v ceně. Při odběru většího množství nebo na požádání je možno dodat upínače také bez přítlačných šroubů. Ergonomická 2-komponentní rukojeť s vysokým komfortem pro obsluhu díky větší opěrné ploše pro ruku. Drsná vrchní vrstva z měkkého materiálu je spojena s tvrdou základovou hmotou pevně uchycenou na upínači. Pojištění proti vypadnutí přítlačného šroubu. Bezpečnostní upínací prvek s ochranou prstů a integrovaným dorazem. Nýty z nerezavějící oceli uloženy ve tvrzených ložiskových pouzdrech. Při skládání upínky jsou namazány tukem a tím je zajištěna dlouhodobá a spolehlivá funkce. Doraz je u některých upínek vyměnitelný, takže je možno dosáhnou dvou různých úhlů otevření upínky. Přítlačný šroub třídy pevnosti 8.8 je rychle přestavitelný na upínacím raménku pomocí T-matice Přítlačné šrouby jsou standardně opatřeny gumovou čepičkou odolnou proti oleji. 6 RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

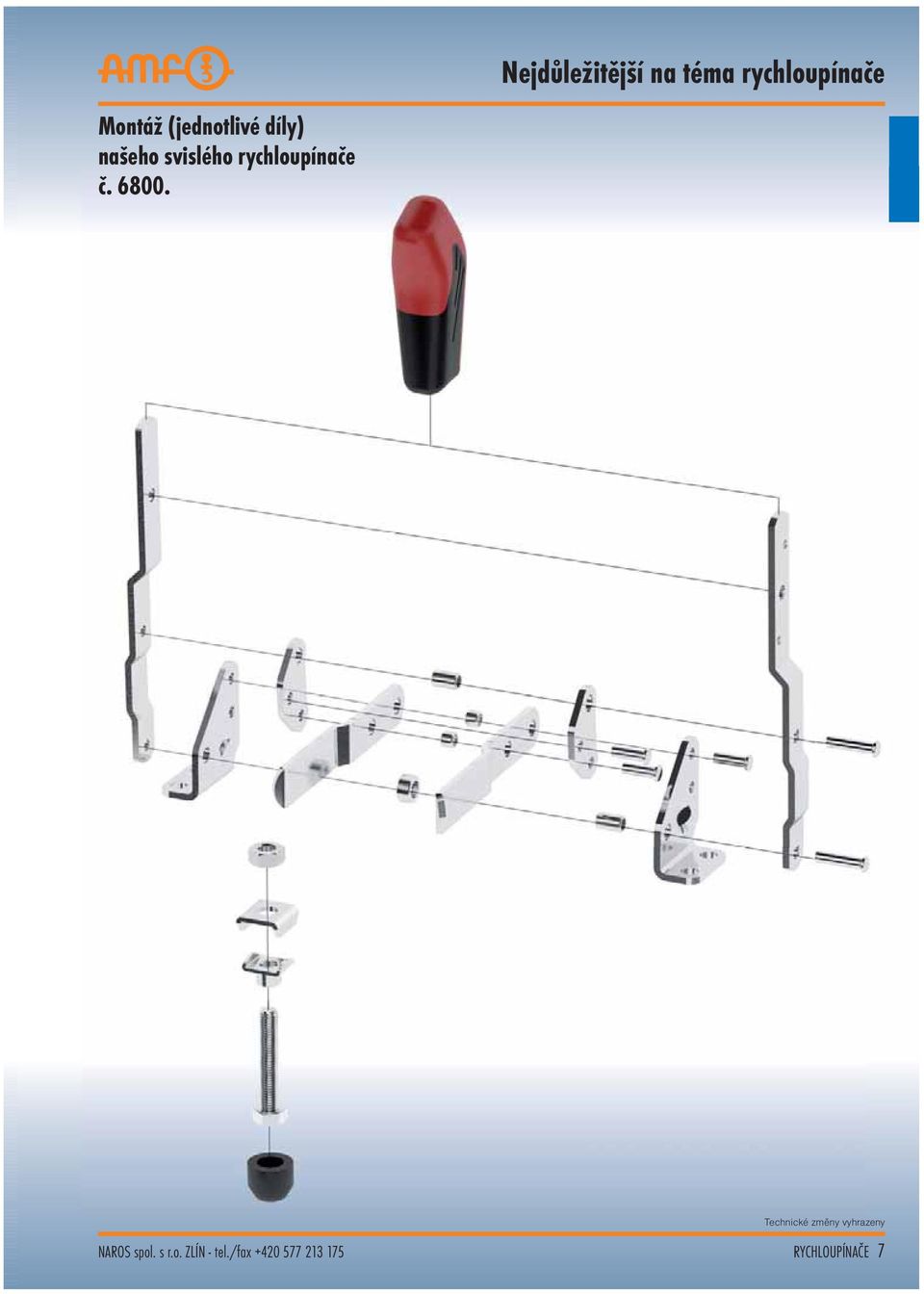

7 Nejdůležitější na téma rychloupínače Montáž (jednotlivé díly) našeho svislého rychloupínače č NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 7

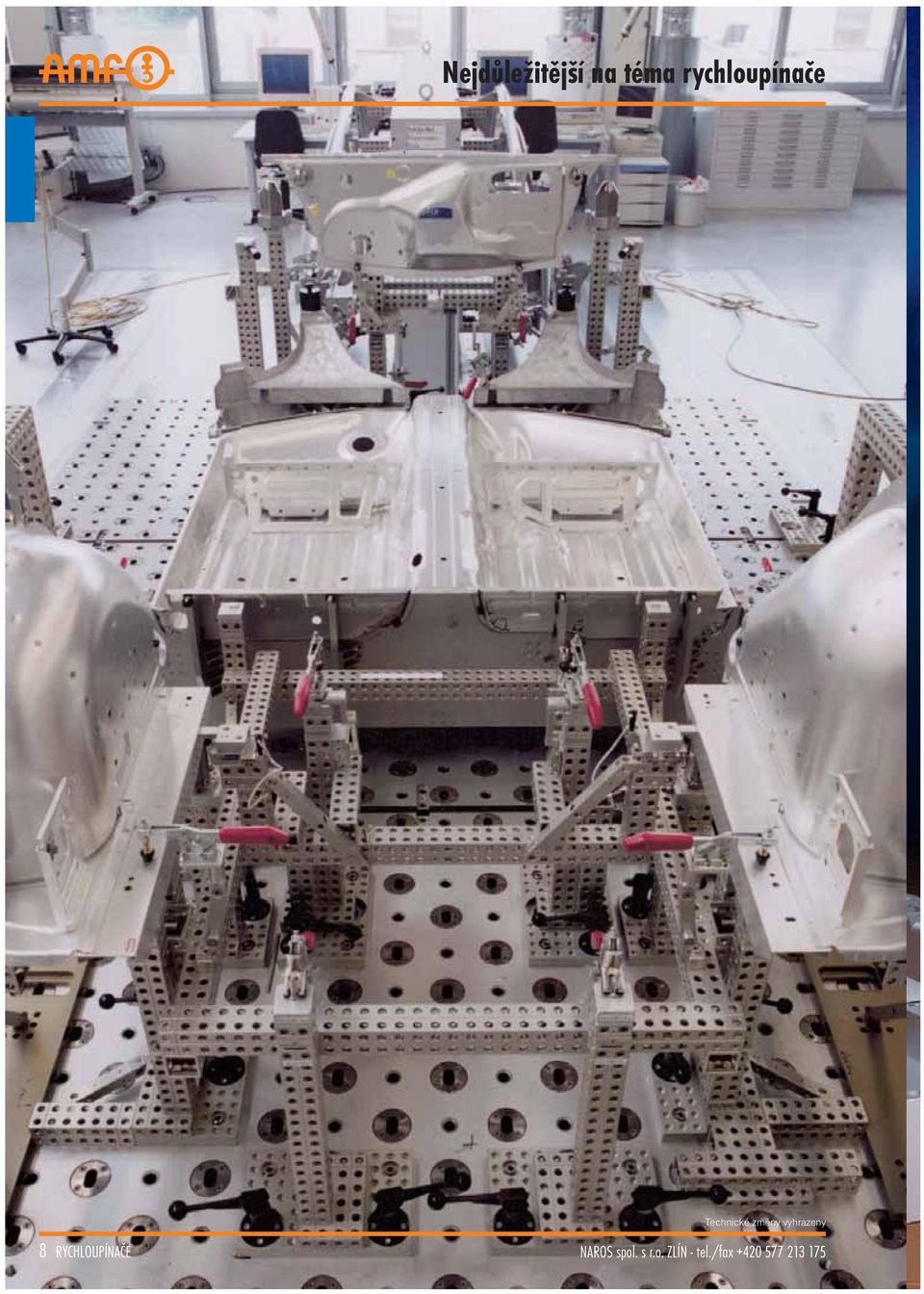

8 Nejdůležitější na téma rychloupínače 8 RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

9 Vítejte v inteligentním světě CAD od AMF AMF Vám nabízí CAD data s pevnými nebo proměnlivými parametry pro systémy Solid- Works, Unigraphics, Inventor a Catia V5. Tato data jsou po vyplnění informačního formuláře k objednání přímo na stánkách výrobce a to samozřejmě zdarma. Jediné co musíte udělat je vybrat si prvek a správný formát. NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 9

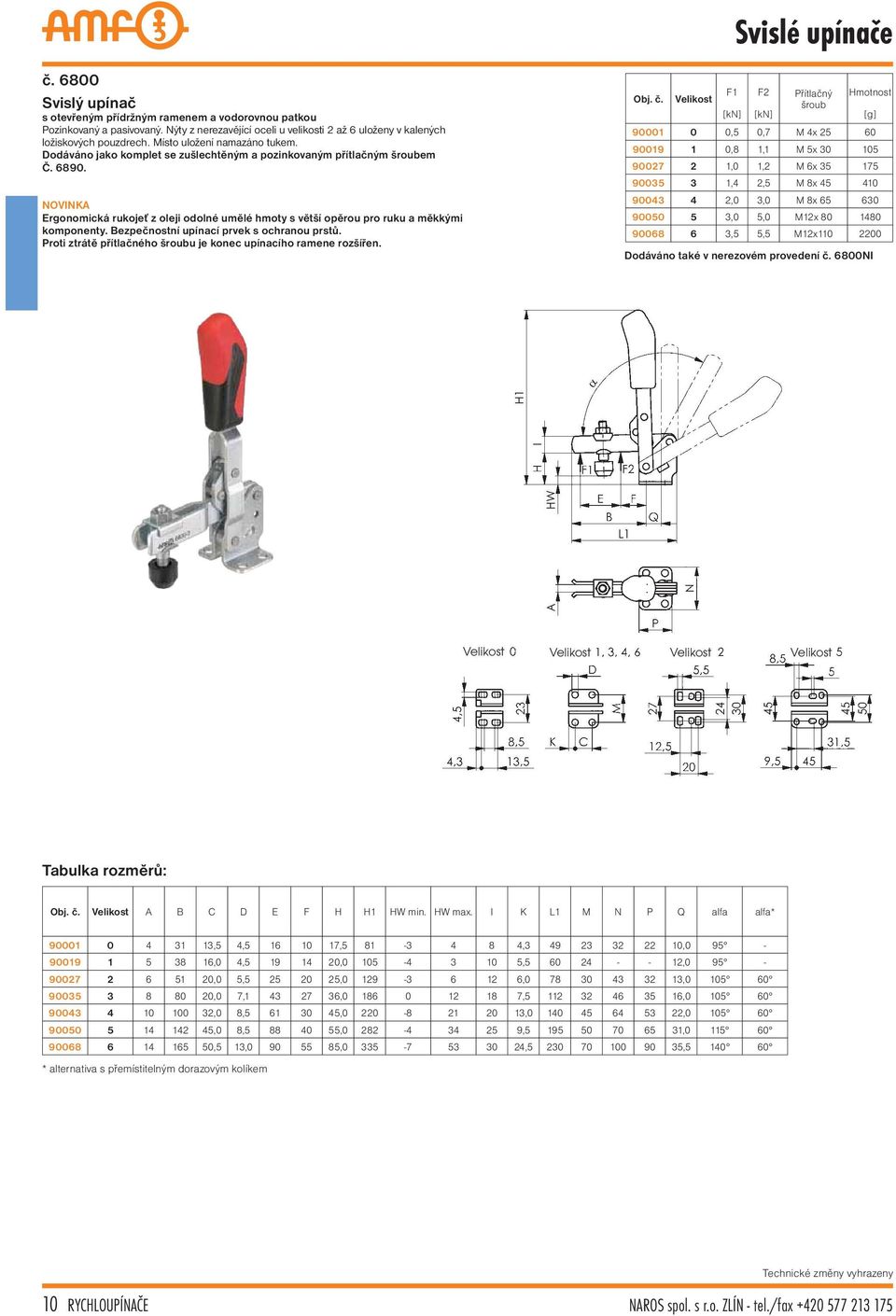

10 Svislé upínače č Svislý upínač s otevřeným přídržným ramenem a vodorovnou patkou Pozinkovaný a pasivovaný. Nýty z nerezavějící oceli u velikosti 2 až 6 uloženy v kalených ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem Č NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. Bezpečnostní upínací prvek s ochranou prstů. Proti ztrátě přítlačného šroubu je konec upínacího ramene rozšířen. F1 F2 Přítlačný Hmotnost šroub ,5 0,7 M 4x ,8 1,1 M 5x ,0 1,2 M 6x ,4 2,5 M 8x ,0 3,0 M 8x ,0 5,0 M12x ,5 5,5 M12x Dodáváno také v nerezovém provedení č. 6800NI Velikost Velikost Velikost Velikost A B C D E F H H1 HW min. HW max. I K L1 M N P Q alfa alfa* ,5 4, , , , ,0 4, , , , ,0 5, , , , ,0 7, , , , ,0 8, , , , ,0 8, , , , ,5 13, , , , * alternativa s přemístitelným dorazovým kolíkem 10 RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

11 Svislé upínače č Svislý upínač s otevřeným přídržným ramenem a svislou patkou Pozinkovaný a pasivovaný. Nýty z nerezavějící oceli u velikosti 2 až 6 uloženy v kalených ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. Bezpečnostní upínací prvek s ochranou prstů. Proti ztrátě přítlačného šroubu je konec upínacího ramene rozšířen. F1 F2 Přítlačný Hmotnost šroub ,8 1,1 M 5x ,0 1,2 M 6x ,4 2,5 M 8x ,0 3,0 M 8x ,0 5,0 M12x ,5 5,5 M12x Velikost Velikost Velikost A B C D E F H H1 HW min. HW max. I K L1 M O P Q alfa alfa* ,0 4, , , , ,0 5, , , , ,0 7, , , , ,0 8, , , , ,0 8, , , , ,5 13, , , , * alternativa s přemístitelným dorazovým kolíkem NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 11

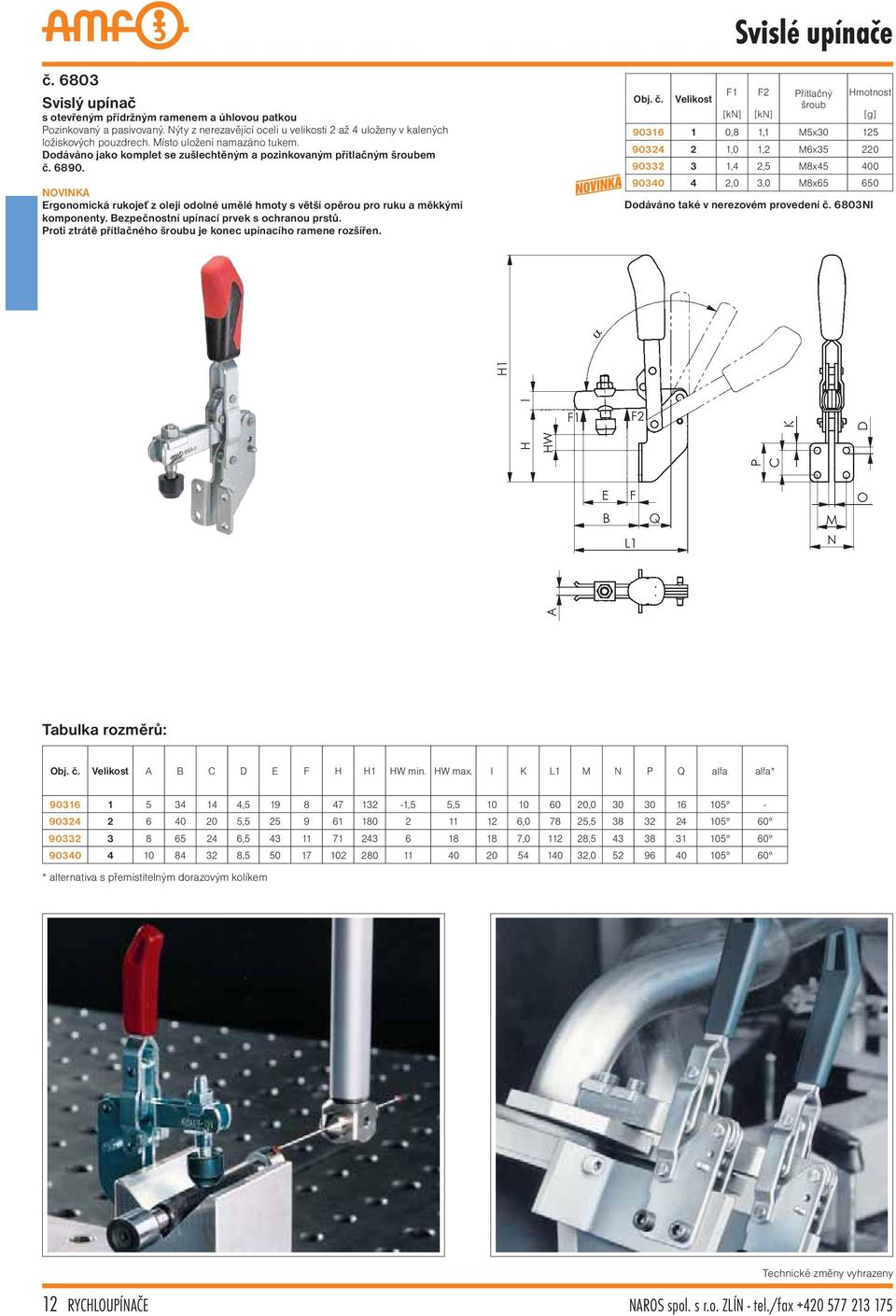

12 Svislé upínače č Svislý upínač s otevřeným přídržným ramenem a úhlovou patkou Pozinkovaný a pasivovaný. Nýty z nerezavějící oceli u velikosti 2 až 4 uloženy v kalených ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. Bezpečnostní upínací prvek s ochranou prstů. Proti ztrátě přítlačného šroubu je konec upínacího ramene rozšířen. F1 F2 Přítlačný Hmotnost šroub ,8 1,1 M5x ,0 1,2 M6x ,4 2,5 M8x ,0 3,0 M8x Dodáváno také v nerezovém provedení č. 6803NI A B C D E F H H1 HW min. HW max. I K L1 M N P Q alfa alfa* , ,5 5, , , , , , , , , , * alternativa s přemístitelným dorazovým kolíkem 12 RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

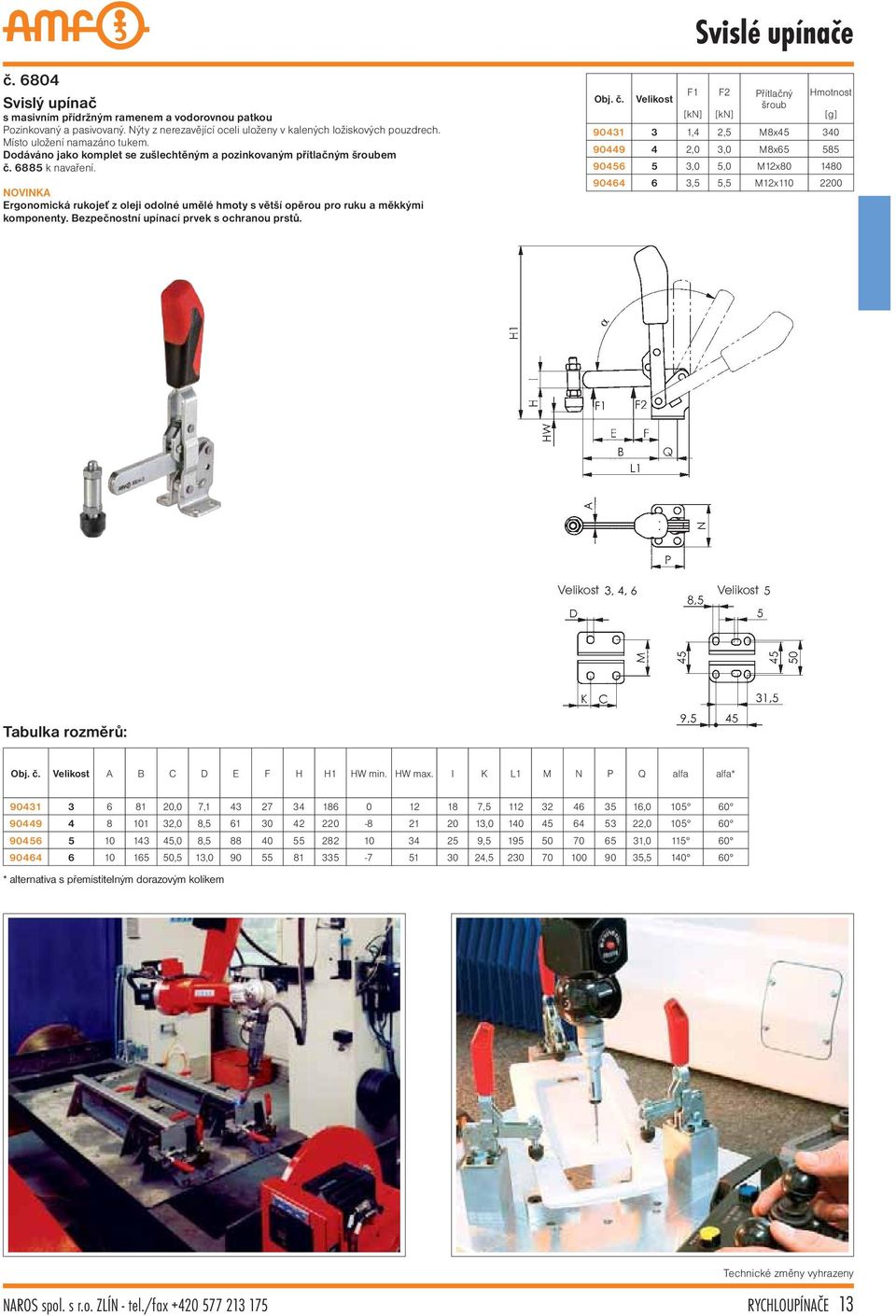

13 Svislé upínače č Svislý upínač s masivním přídržným ramenem a vodorovnou patkou Pozinkovaný a pasivovaný. Nýty z nerezavějící oceli uloženy v kalených ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č k navaření. NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. Bezpečnostní upínací prvek s ochranou prstů. F1 F2 Přítlačný Hmotnost šroub ,4 2,5 M8x ,0 3,0 M8x ,0 5,0 M12x ,5 5,5 M12x Velikost Velikost A B C D E F H H1 HW min. HW max. I K L1 M N P Q alfa alfa* ,0 7, , , ,0 8, , , ,0 8, , , ,5 13, , , * alternativa s přemístitelným dorazovým kolíkem NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 13

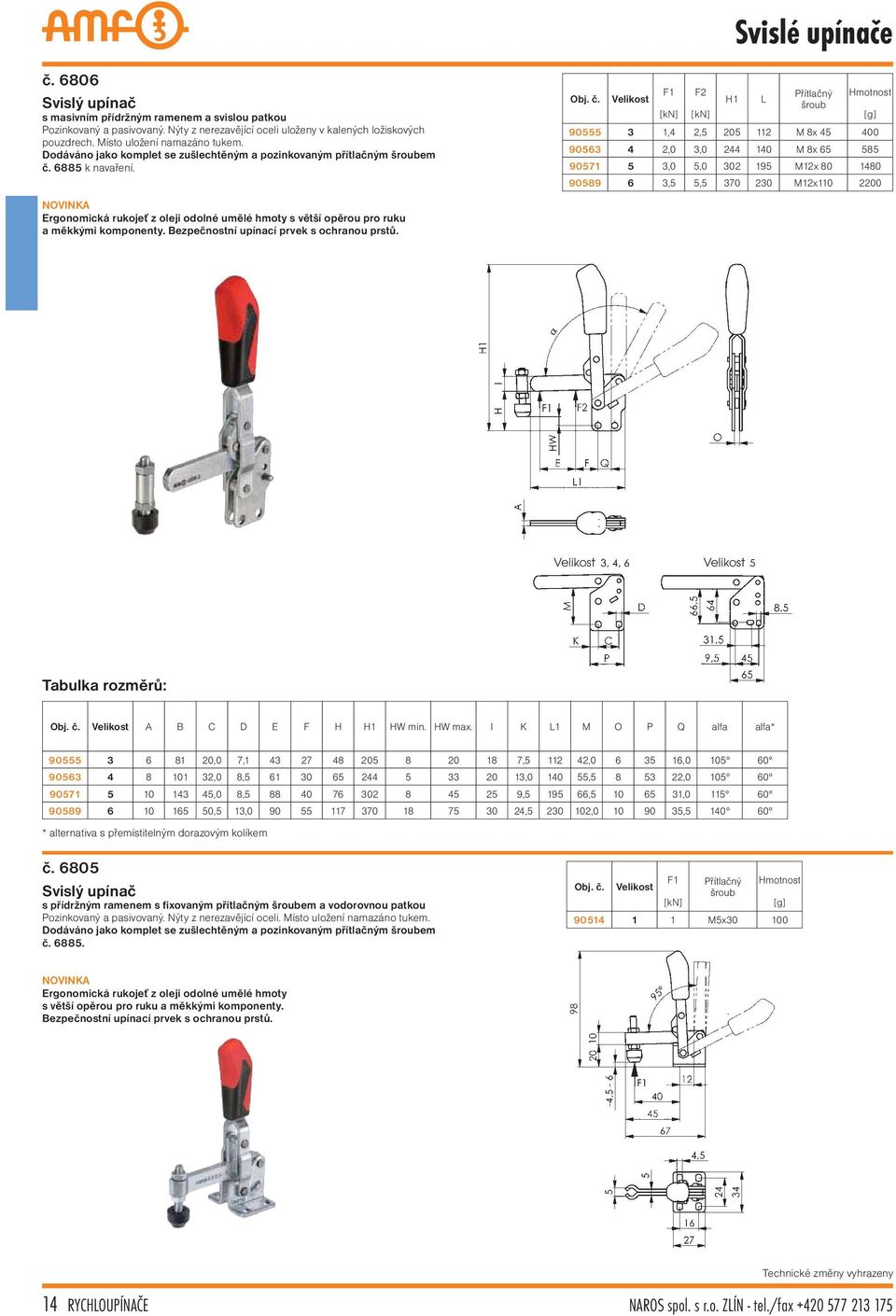

14 Svislé upínače č Svislý upínač s masivním přídržným ramenem a svislou patkou Pozinkovaný a pasivovaný. Nýty z nerezavějící oceli uloženy v kalených ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č k navaření. NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. Bezpečnostní upínací prvek s ochranou prstů. F1 F2 Přítlačný Hmotnost H1 L šroub ,4 2, M 8x ,0 3, M 8x ,0 5, M12x ,5 5, M12x Velikost Velikost A B C D E F H H1 HW min. HW max. I K L1 M O P Q alfa alfa* ,0 7, , , , ,0 8, , , , ,0 8, , , , ,5 13, , , , * alternativa s přemístitelným dorazovým kolíkem č Svislý upínač s přídržným ramenem s fixovaným přítlačným šroubem a vodorovnou patkou Pozinkovaný a pasivovaný. Nýty z nerezavějící oceli. Místo uložení namazáno tukem. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č F1 Přítlačný Hmotnost šroub M5x NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. Bezpečnostní upínací prvek s ochranou prstů. 14 RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

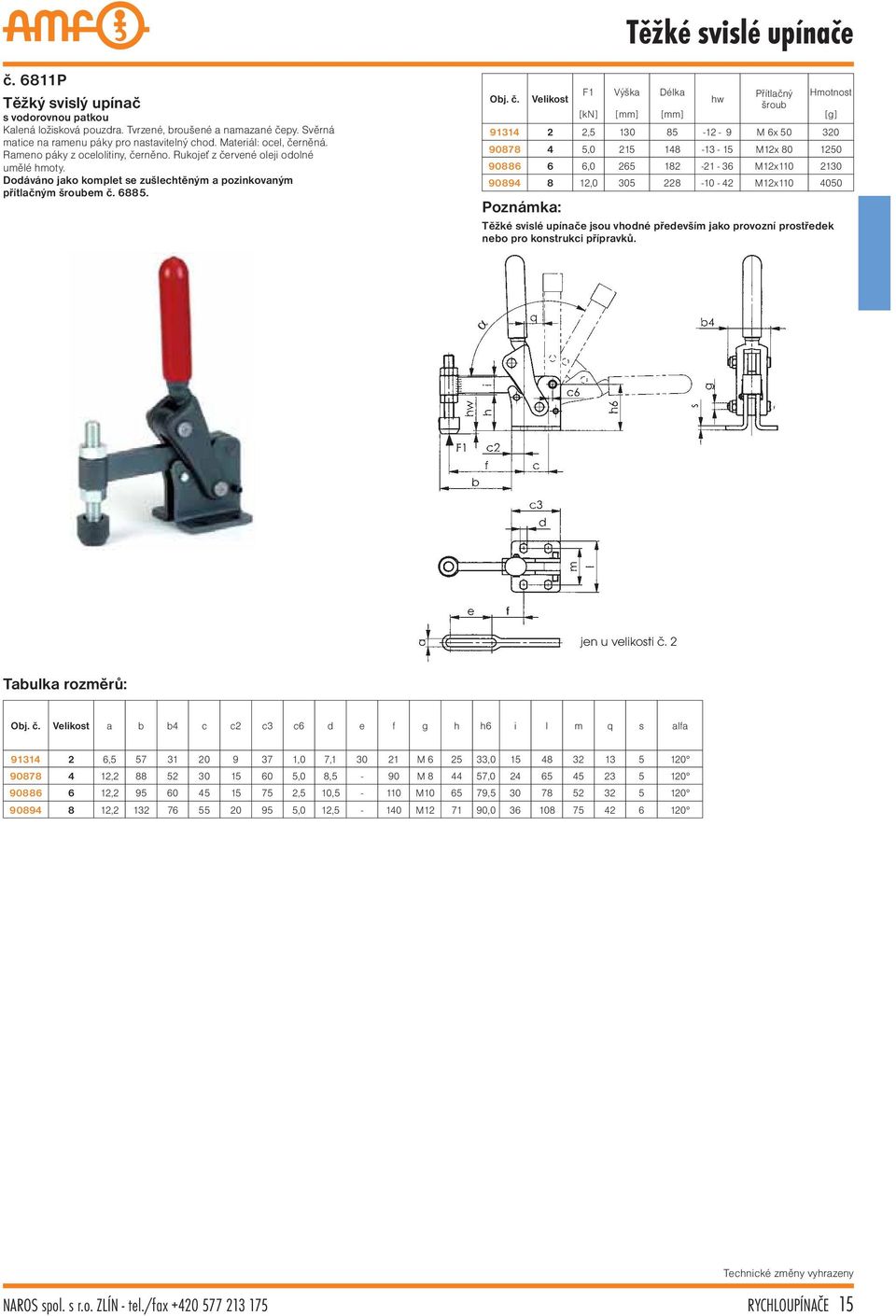

15 Těžké svislé upínače č. 6811P Těžký svislý upínač s vodorovnou patkou Kalená ložisková pouzdra. Tvrzené, broušené a namazané čepy. Svěrná matice na ramenu páky pro nastavitelný chod. Materiál: ocel, černěná. Rameno páky z ocelolitiny, černěno. Rukojeť z červené oleji odolné umělé hmoty. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č F1 Výška Délka Přítlačný Hmotnost hw šroub [mm] [mm] , M 6x , M12x , M12x , M12x Poznámka: Těžké svislé upínače jsou vhodné především jako provozní prostředek nebo pro konstrukci přípravků. jen u velikosti č. 2 a b b4 c c2 c3 c6 d e f g h h6 i l m q s alfa , ,0 7, M , , ,0 8,5-90 M , , ,5 10,5-110 M , , ,0 12,5-140 M , NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 15

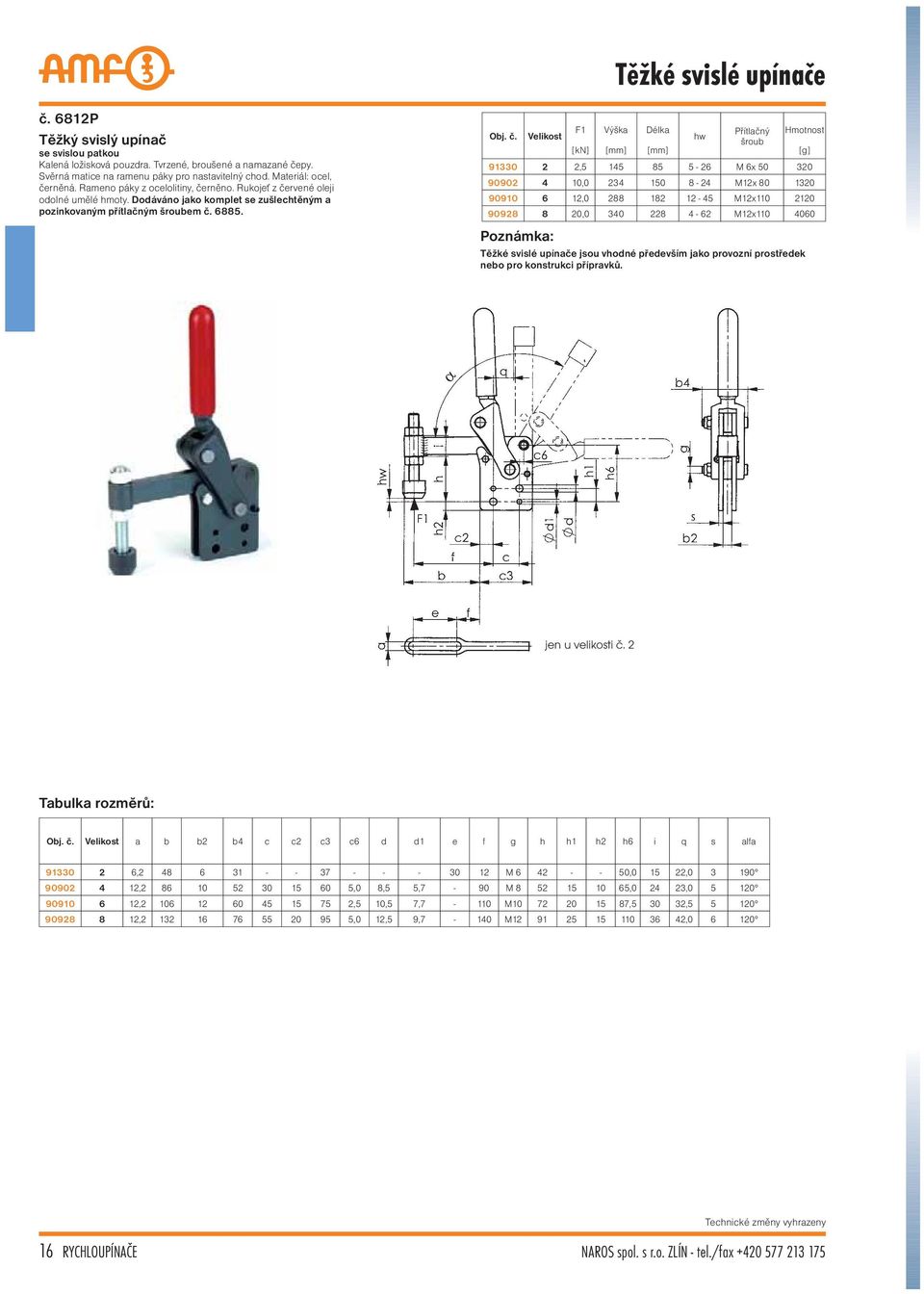

16 Těžké svislé upínače č. 6812P Těžký svislý upínač se svislou patkou Kalená ložisková pouzdra. Tvrzené, broušené a namazané čepy. Svěrná matice na ramenu páky pro nastavitelný chod. Materiál: ocel, černěná. Rameno páky z ocelolitiny, černěno. Rukojeť z červené oleji odolné umělé hmoty. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č F1 Výška Délka Přítlačný Hmotnost hw šroub [mm] [mm] , M 6x , M12x , M12x , M12x Poznámka: Těžké svislé upínače jsou vhodné především jako provozní prostředek nebo pro konstrukci přípravků. jen u velikosti č. 2 a b b2 b4 c c2 c3 c6 d d1 e f g h h1 h2 h6 i q s alfa , M , , , ,0 8,5 5,7-90 M , , , ,5 10,5 7,7-110 M , , , ,0 12,5 9,7-140 M , RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

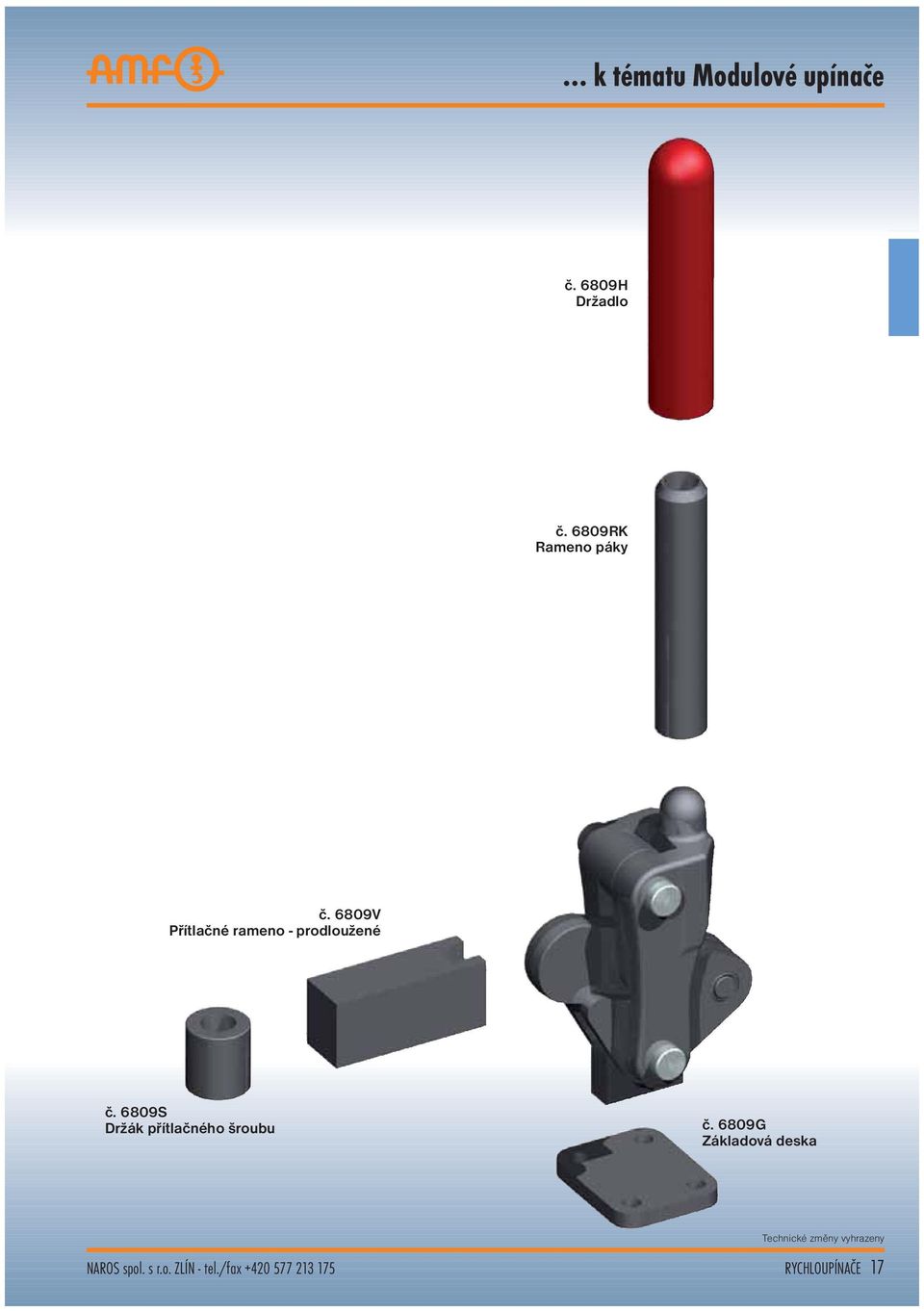

17 k tématu Modulové upínače č. 6809H Držadlo č. 6809RK Rameno páky č. 6809V Přítlačné rameno - prodloužené č. 6809S Držák přítlačného šroubu č. 6809G Základová deska NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 17

18 Modulový upínač č. 6809P Modulový upínač s otočnou patkou, svařitelné provedení Mechanismus po nastavení úhlu přivařitelný. Kalená ložisková pouzdra. Tvrzené, broušené a namazané čepy. Svěrná matice na ramenu páky pro nastavitelný chod. Materiál: ocel, černěná. Rameno páky z ocelolitiny, černěno. Příslušenství (není součástí dodávky) - přítlačné rameno prodloužené (č. 6809V) - držák přítlačného šroubu č. 6809S - rameno páky č RK a 6809RL - držadlo č. 6809H - základová deska č. 6809G - přítlačný šroub č. 6885, 6886, 6894 F1 Výška [mm] Délka [mm] Hmotnost , , , , , Poznámka: Modulové upínače jsou individuálně sestavitelné podle požadavku provozu nebo konstrukce přípravků. b2 b4 c c1 c2 c3 f g h h1 h2 h3 r r1 alfa beta gama M , , M , , M , , M , , M , , RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

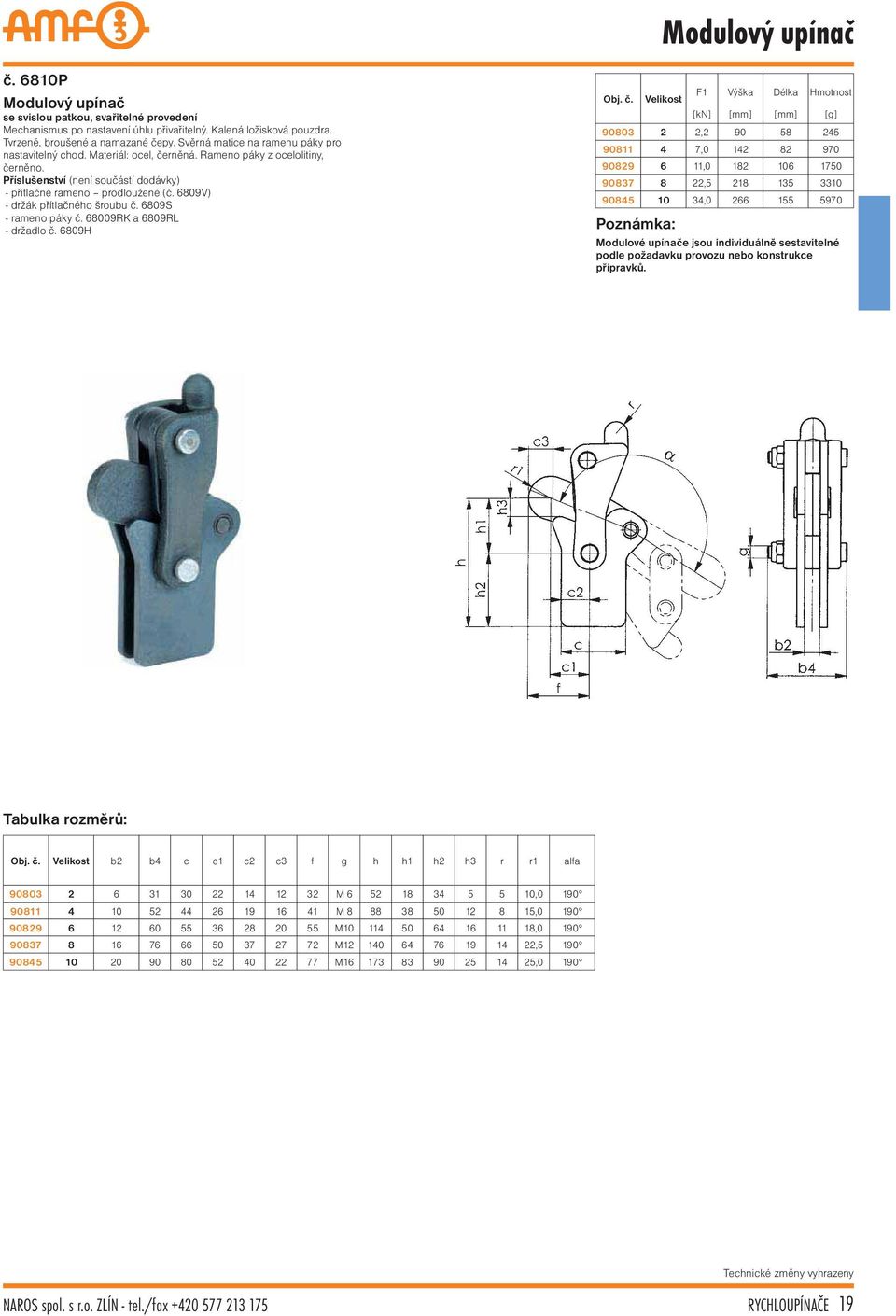

19 Modulový upínač č. 6810P Modulový upínač se svislou patkou, svařitelné provedení Mechanismus po nastavení úhlu přivařitelný. Kalená ložisková pouzdra. Tvrzené, broušené a namazané čepy. Svěrná matice na ramenu páky pro nastavitelný chod. Materiál: ocel, černěná. Rameno páky z ocelolitiny, černěno. Příslušenství (není součástí dodávky) - přítlačné rameno prodloužené (č. 6809V) - držák přítlačného šroubu č. 6809S - rameno páky č RK a 6809RL - držadlo č. 6809H F1 Výška [mm] Délka [mm] Hmotnost , , , , , Poznámka: Modulové upínače jsou individuálně sestavitelné podle požadavku provozu nebo konstrukce přípravků. b2 b4 c c1 c2 c3 f g h h1 h2 h3 r r1 alfa M , M , M , M , M ,0 190 NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 19

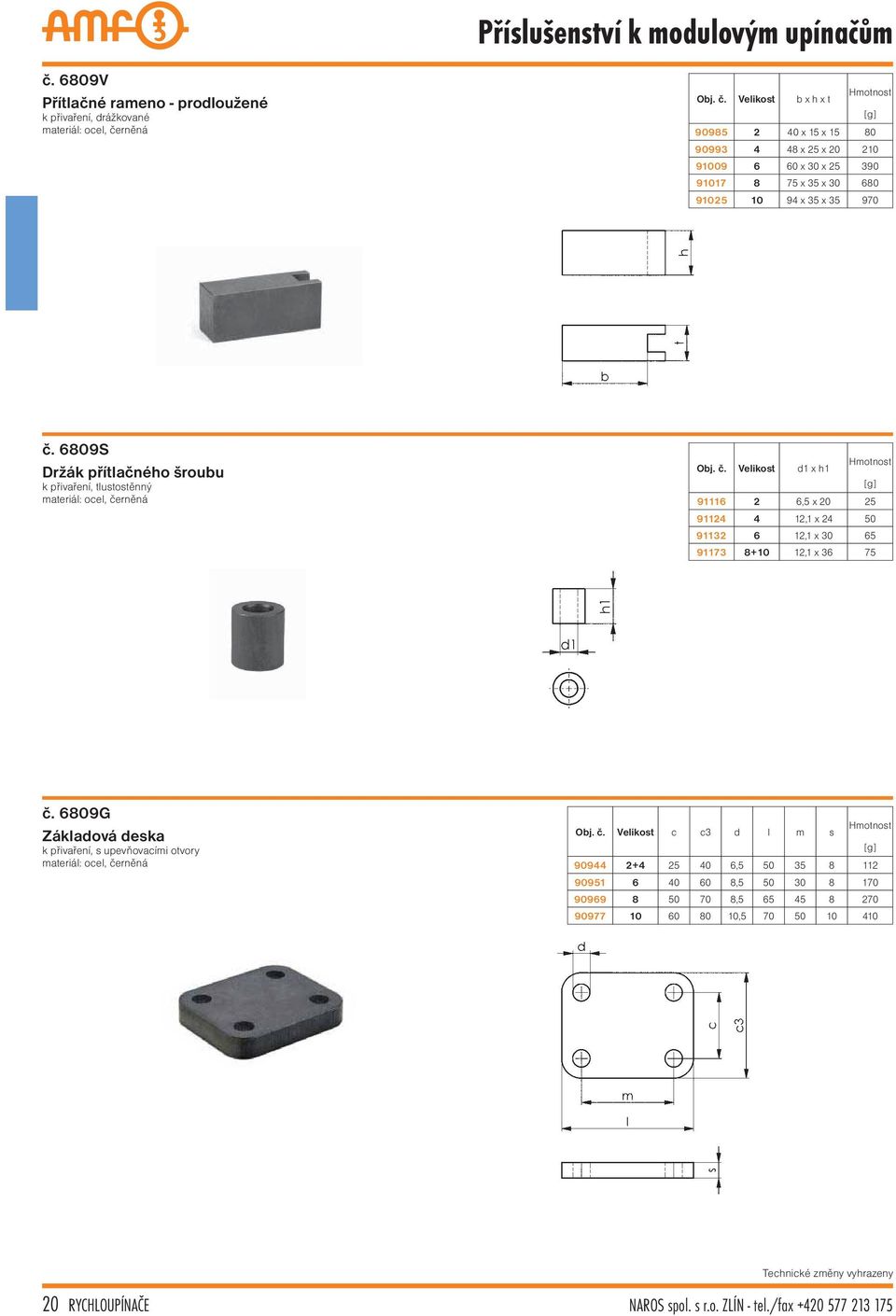

20 Příslušenství k modulovým upínačům č. 6809V Přítlačné rameno - prodloužené k přivaření, drážkované materiál: ocel, černěná b x h x t Hmotnost x 15 x x 25 x x 30 x x 35 x x 35 x č. 6809S Držák přítlačného šroubu k přivaření, tlustostěnný materiál: ocel, černěná d1 x h1 Hmotnost ,5 x ,1 x ,1 x ,1 x č. 6809G Základová deska k přivaření, s upevňovacími otvory materiál: ocel, černěná c c3 d l m s Hmotnost , , , , RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

21 Příslušenství k modulovým upínačům č. 6809RK Rameno páky, krátké k přivaření materiál: ocel, černěná d2 x h2 Hmotnost x x x x č. 6809RL Rameno páky, dlouhé k přivaření materiál: ocel, černěná d2 x h2 Hmotnost x x x x č. 6809H Držadlo z červené, oleju vzdorné umělé hmoty d4 x h4 Hmotnost x x x x NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 21

22 Vodorovné upínače Použití ručního upínače, např. při konstrukci zařízení: tyto upínky se vyznačují spolehlivostí a dlouhou životností. Na obrázku je vodorovný upínač č Vodorovný upínač č (se zvláštní rukojetí) v řadovém upořádání na lepicím přípravku k upnutí křídlových napařovaných ramének při výrobě mechaniky klavírů. 22 RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

23 Vodorovné upínače č Vodorovný upínač s otevřeným přídržným ramenem a vodorovnou patkou Pozinkovaný a pasivovaný. Nýty z nerezavějící oceli u velikosti 2 až 5 uloženy v kalených ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. Bezpečnostní upínací prvek s ochranou prstů. Proti ztrátě přítlačného šroubu je konec upínacího ramene rozšířen. F1 F2 Přítlačný Hmotnost šroub ,25 0,4 M4x ,8 1,1 M5x ,0 1,2 M6x ,8 2,5 M8x ,0 3,0 M8x ,0 5,0 M8x Dodáváno také v nerezovém provedení č. 6830NI Velikost Velikost Velikost A B C D D1 E F G H H1 HW min. HW max. I K L L1 M N P Q ,0 4, ,0 11, , , ,0 4, ,5 13, , , ,0 5,5 5, ,0 12, , , ,5 6,5 5, , , , ,0 8,5 8, ,0 20, , , ,5 8, , ,5-77,0 9 NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 23

24 Vodorovné upínače č Vodorovný upínač s otevřeným přídržným ramenem a svislou patkou Pozinkovaný a pasivovaný. Nýty z nerezavějící oceli u velikosti 2 až 5 uloženy v kalených ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. Bezpečnostní upínací prvek s ochranou prstů. Proti ztrátě přítlačného šroubu je konec upínacího ramene rozšířen. F1 F2 Přítlačný Hmotnost šroub ,25 0,4 M4x ,8 1,1 M5x ,0 1,2 M6x ,8 2,5 M8x ,0 3,0 M8x ,0 5,0 M8x Velikost Velikost Velikost A B C D D1 E F G H H1 HW min. HW max. I K L L1 M N P Q ,0 4, ,0 11, , ,0 4, ,5 13, ,0 5,5 5, ,0 12, ,5 6,5 5, , ,0 8,5 8, ,0 20, ,5 8, , RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

25 Vodorovné upínače č Vodorovný upínač s otevřeným přídržným ramenem a úhlovou patkou Pozinkovaný a pasivovaný. Nýty z nerezavějící oceli u velikosti 2 až 4 uloženy v kalených ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. Bezpečnostní upínací prvek s ochranou prstů. Proti ztrátě přítlačného šroubu je konec upínacího ramene rozšířen. F1 F2 Přítlačný Hmotnost šroub ,8 1,1 M5x ,0 1,2 M6x ,8 2,5 M8x ,0 3,0 M8x A B C D E F H H1 HW min. HW max. I K L1 M N P Q ,5 4,8 26 2, , ,0 5, , , ,0 6,5 40 8, , , , , NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 25

26 Vodorovné upínače č Vodorovný upínač s masivním přídržným ramenem a vodorovnou patkou Pozinkovaný a pasivovaný. Nýty z nerezavějící oceli uloženy v kalených ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č k navaření. NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. Bezpečnostní upínací prvek s ochranou prstů. F1 F2 Přítlačný Hmotnost šroub ,0 1,2 M 6x ,8 2,5 M 8x ,0 3,0 M 8x ,0 5,0 M12x Velikost Velikost A B C D D1 E F G H H1 HW min. HW max. I K L L1 M N P Q ,0 5,5 5, ,0 12, , ,5 6,5 5, , , ,0 8,5 8, ,0 20, , ,5 8, , , RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

27 Vodorovné a ojnicové upínače NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 27

28 Ojnicové upínače č Ojnicový upínač s malou úhlovou patkou. Tlakový a tahový upínač. (ojnicová a ruční páka v souběhu). Dlouhé vedení ojnice s upevňovacím závitem a maticí. Pozinkováno a pasivováno. Nýty z nerezavějící oceli uloženy u velikosti 2 a 3 v cementovaných ložiskových pouzdrech. Ruční páka a ojnice ze zušlechtěné oceli. Místo uložení namazáno tukem. Ruční páka je otočná do libovolné úhlové polohy vzhledem k základové ploše. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č NOVINKA U velikostí 0, 2 a 3: Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. F1 F2 Přítlačný Hmotnost šroub ,8 0,8 M 4x ,0 1,0 M 4x ,0 2,0 M 6x ,5 2,5 M 8x ,5 4,5 M12x Dodáváno také v nerezovém provedení č. 6841NI ZDVIH A B B max. E H H1 min. HW min. Zdvih HW max. K L1 L2 M M max. M2 N P min ,5 15,0 33, ,5 66, ,0 M10x1, ,0 24,5 44, ,0 91, ,5 M12x1, ,0 32,5 57, ,5 114, ,0 M16x1, ,0 37,0 69, ,0 140, ,0 M20x1, ,0 41,5 81, ,0 171, ,0 M24x1, RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

29 Ojnicové upínače č Ojnicový upínač bez úhlové patky. Tlakový a tahový upínač. (ojnicová a ruční páka v souběhu). Dlouhé vedení ojnice s upevňovacím závitem a maticí. Pozinkováno a pasivováno. Nýty z nerezavějící oceli uloženy u velikosti 2 a 3 v cementovaných ložiskových pouzdrech. Ruční páka a ojnice ze zušlechtěné oceli. Místo uložení namazáno tukem. Ojnicový upínač se závitem z čelní strany pro přímou montáž na plechové stěny nebo do přípravku. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č F1 F2 Přítlačný Hmotnost šroub ,8 0,8 M 4x ,0 1,0 M 4x ,0 2,0 M 6x ,5 2,5 M 8x ,5 4,5 M12x NOVINKA U velikostí 0, 2 a 3: Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. ZDVIH A B B max. E Zdvih H1 min. HW min. HW max. L1 L2 M2 N ,5 8,5 26, ,0 10 M10x1, ,0 17,5 37, ,0 16 M12x1, ,0 20,0 45, ,0 19 M16x1, ,0 24,0 56, ,0 22 M20x1, ,0 26,5 66, ,5 25 M24x1,5 40 NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 29

30 Ojnicové upínače č Ojnicový upínač krátké provedení. Tlakový a tahový upínač. Dlouhé vedení ojnice s upevňovacím závitem a maticí. Pozinkováno a pasivováno. Nýty z nerezavějící oceli. Šroub zušlechtěný. Místo uložení namazáno tukem. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. F1 F2 Přítlačný Hmotnost šroub ,0 1,0 M 6x ,5 2,5 M 8x ,0 4,0 M12x Dodáváno také v nerezovém provedení č. 6844NI Použití: Ojnicový upínač lze upevnit např.na plechovou stěnu nebo do tělesa přípravku pomocí čelního závitu. Kromě toho je možné přírubové upevnění pomocí úhlové patky č ZDVIH úhlová patka č A B H H1 Zdvih HW min. HW max. E L1 L2 L3 min. L3 max. M M2 N M 6 M16x1, M 8 M20x1, M12 M24x1, RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

31 Ojnicové upínače č Úhlová patka, pevná pro č a č Rozšířený rozsah použití díky větší upínací výšce, upevnění pomocí 4 šroubů. a b c d e f g h i k l m Hmotnost ,0 16 4, , ,0 18 6, , ,0 18 6, , ,5 19 6, , ,0 32 9, , Dodáváno také v nerezovém provedení č. 6843NI Velikost Velikost č Ojnicový upínač Tlakový upínač (ojnicová a ruční páka v souběhu). Provedení s dlouhým vedením ojnice. Základní těleso z temperované litiny, lakované. Ruční páka a ojnice ze zušlechtěné oceli, pozinkováno a pasivováno. Nýty z nerezavějící oceli uloženy v cementovaných ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno se zušlechtěným přítlačným šroubem č NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. F1 Přítlačný Hmotnost šroub M8x Přednosti: - nízká konstrukční výška v upnuté poloze - kompatibilní s AMF ojnicovým upínačem č ZDVIH NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 31

32 Těžké ojnicové upínače č Těžký ojnicový upínač Tlakový a tahový upínač. (ojnicová a ruční páka v souběhu). Těžké provedení s dlouhým vedením ojnice. Základní těleso z temperované litiny, lakované. Ruční páka a ojnice ze zušlechtěné oceli, pozinkováno a pasivováno. Nýty z nerezavějící oceli uloženy v cementovaných ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno jako komplet se zušlechtěným a pozinkovaným přítlačným šroubem č F1 F2 Přítlačný Hmotnost šroub M 8x M12x M12x NOVINKA U velikost 3 ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. ZDVIH A B B max. C D E H H1 min. HW min. Zdvih HW max. K L1 M M max. N P min , , , RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

33 Těžké ojnicové upínače č. 6842PK Těžký ojnicový upínač s masivní ruční pákou. Tlakový a tahový upínač. (ojnicová a ruční páka v souběhu). Těžké provedení s dlouhým vedením ojnice. Základní těleso z temperované litiny, černěno. Kalené čepy a ruční páka ze zušlechtěné oceli. Ojnicová páka ze zušlechtěné oceli, broušeno. Rukojeť z červené oleji odolné umělé hmoty. Dodáváno jako komplet se zušlechtěným přítlačným šroubem č F1 F2 Výška Délka Přítlačný Hmotnost šroub [mm] [mm] M 8x M10x M12x M16x ZDVIH a b c d e f g h k l m n M , , ,0 36,5-47 M , ,0 18 8,0 35, M , , ,0 45, M , , ,5 70, M16 NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 33

34 Těžké ojnicové upínače č. 6842PL Těžký ojnicový upínač s přestavitelnou ruční pákou. Tlakový a tahový upínač. (ojnicová a ruční páka v souběhu). Těžké provedení s dlouhým vedením ojnice. Základní těleso z temperované litiny, černěno. Kalené čepy a ruční páka ze zušlechtěné oceli. Ojnicová páka ze zušlechtěné oceli, broušeno. Ruční páka pozinkována a pasivována s rukojetí z červené oleji odolné umělé hmoty. Dodáváno jako komplet se zušlechtěným přítlačným šroubem č F1 F2 Výška Délka Přítlačný Hmotnost šroub [mm] [mm] M 8x M10x M12x M16x ZDVIH c a b c d e f g h k l m n M , , ,0 36,5-47 M , ,0 18 8,0 35, M , , ,0 45, M , , ,5 70, M16 34 RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

35 Upínače s uzávěrem č Upínač s uzávěrem Pozinkovaný a pasivovaný. Cementovaná a tukem namazaná ložisková pouzdra. Nýty z nerezavějící oceli. Upínací hák a pouzdra zušlechtěny. Rukojeť z červené oleji odolné umělé hmoty. Dráha Výška Délka F1 nastav. (max.) Hmotnost [mm] [mm] [mm] , , , Dodáváno také v nerezovém provedení č. 6847NI b1 b2 c d e1 e2 g h k l m n R s , ,0-42,0 4,5 22, , , ,5-86,5 5,5 23, , , ,5-72,5 11,0 49, ,0 144 č. 6847G Protidržák Vhodný pro upínač s uzávěrem č Pozinkovaný a pasivovaný. Cementovaná ložisková pouzdra. Nýt z nerezavějící oceli. Výška [mm] Délka [mm] Hmotnost Dodáváno také v nerezovém provedení č. 6847GNI b c d g h k l m n o ,5 22, , ,5 23, , ,0 49, ,7 NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 35

36 Upínače s uzávěrem č. 6847K Upínač s uzávěrem pro upevnění na válcové plochy. Pozinkovaný a pasivovaný. Cementovaná a tukem namazaná ložisková pouzdra. Nýty z nerezavějící oceli. Upínací hák a pouzdra zušlechtěny. Rukojeť z červené oleji odolné umělé hmoty. Upevnění pomocí válcového šroubu ISO 4762 (DIN 912). Dráha Výška Délka F1 nastav. (max.) Hmotnost [mm] [mm] [mm] , Dodáváno také v nerezovém provedení č. 6847KNI č. 6847GK Protidržák pro upevnění na válcové plochy. Vhodný pro upínač s uzávěrem č. 6847K. Pozinkovaný a pasivovaný. Cementovaná ložisková pouzdra. Nýt z nerezavějící oceli. Upevnění pomocí válcového šroubu ISO 4762 (DIN 912). Výška Délka Hmotnost [mm] [mm] Dodáváno také v nerezovém provedení č. 6847GKNI 36 RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

37 Upínače s uzávěrem č. 6848H Upínač s uzávěrem horizontální Pozinkovaný a pasivovaný. Nýty z nerezavějící oceli uloženy v cementovaných ložiskových pouzdrech. Upínací hák zušlechtěn. Místo uložení namazáno tukem. Kompletní s protidržákem. NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. F1 Hmotnost , , ,0 810 Dodáváno také v nerezovém provedení č. 6848HNI Obj. č. Velikost B B max. C D1 E min. E max. F D H H1 K L1 P M N S G L5 min , , , , , , NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 37

38 Upínače s uzávěrem č. 6848V Upínač s uzávěrem vertikální Pozinkovaný a pasivovaný. Nýty z nerezavějící oceli uloženy v cementovaných ložiskových pouzdrech. Upínací hák zušlechtěn. Místo uložení namazáno tukem. Kompletní s protidržákem. NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. F1 Hmotnost , , ,0 810 Dodáváno také v nerezovém provedení č. 6848VNI Obj. č. Velikost B B max. C D1 E min. E max. F D H H1 K L1 P M N S G L5 min ,2 4,5 47 7, ,5 6,0 70 8, ,5 8,0 92 9, RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

39 Těžké upínače s uzávěrem č. 6849PH Těžký upínač s uzávěrem pro vysoké přídržné síly. Čep zušlechtěný a broušený, trvale namazány, s pojistnými kroužky v ložiskovém pouzdru. Upínací čep je pojistnými kroužky středově nastavitelný. Patka, rameno a protidržák jsou z ocelolitiny, černěny. Upínací rameno, upínací čep a matice jsou zušlechtěny a pozinkovány. Rukojeť z červené oleji odolné umělé hmoty. Kompletní s protidržákem. Dráha F1 nastav. Výška Délka Hmotnost [mm] [mm] [mm] b c d e f g h k l m n s , , , , NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 39

40 Rychloupínače z nerezavějící oceli Rychloupínače AMF z nerezavějící oceli (materiál č / V2A event ) pro zvláštní aplikace například v oborech chemického, potravinářského průmyslu jakož i u strojů a zařízení, které podléhají hygienickým předpisům nebo u těch odborů, kde jsou tyto upínky vystaveny ve venkovním prostředí nepříznivým vlivům počasí. Přednosti nerezavějící oceli: Jako přednosti je nutno vyzvednout odolnost proti korozi, vlhkosti, vodě a kyselinám, jakož i antimagnetické vlastnosti materiálu. Dodatečné ošetření materiálu (nátěry nebo galvanizace) před či po vestavbě event.po použití zcela odpadá, vedlejší časy ani náklady nevznikají. č. 6800NI Svislý upínač s otevřeným přídržným ramenem a vodorovnou patkou Nerezavějící ocel, leštěná. U velikosti 2 až 4 nýty uloženy v kalených ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno jako komplet s přítlačným šroubem č. 6890NI z nerezavějící oceli. Vhodné také pro potravinářský průmysl. NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. F1 F2 Přítlačný Hmotnost šroub ,5 0,7 M4x ,8 1,1 M5x ,0 1,2 M6x ,4 2,5 M8x ,0 3,0 M8x Velikost Velikost Velikost Velikost A B C D E F H H1 HW min. HW max. I K L1 M N P Q alfa alfa* ,5 4, , , ,0 4, , , ,0 5, , , ,0 7, , , ,0 8, , , * alternativa s přemístitelným dorazovým kolíkem 40 RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

41 Svislé upínače z nerezavějící oceli č. 6803NI Svislý upínač s otevřeným přídržným ramenem a úhlovou patkou Nerezavějící ocel, leštěná. Nýty uloženy v kalených ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno jako komplet s přítlačným šroubem č. 6890NI z nerezavějící oceli. Vhodné také pro potravinářský průmysl. F1 F2 Přítlačný Hmotnost L1 šroub ,0 1,2 78 M6x NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. A B C D E F H H1 HW min. HW max. I K L1 M N P Q alfa alfa* , , * alternativa s přemístitelným dorazovým kolíkem NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 41

42 Vodorovné upínače z nerezavějící oceli č. 6830NI Vodorovný upínač s otevřeným přídržným ramenem a vodorovnou patkou Nerezavějící ocel, leštěná. U velikosti 2 až 4 nýty uloženy v kalených ložiskových pouzdrech. Místo uložení namazáno tukem. Dodáváno jako komplet s přítlačným šroubem č. 6890NI z nerezavějící oceli. Vhodné také pro potravinářský průmysl. NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. F1 F2 Přítlačný Hmotnost šroub ,25 0,4 M4x ,80 1,1 M5x ,0 1,2 M6x ,8 2,5 M8x ,0 3,0 M8x Velikost Velikost Velikost A B C D D1 E F G H H1 HW min. HW max. I K L L1 M N P Q ,0 4, ,0 11, , , ,0 4, ,5 13, , , ,0 5,5 5, ,0 12, , , ,5 6,5 5, , , , ,0 8,5 8, ,0 20, , RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

43 Upínače s uzávěrem z nerezavějící oceli č. 6847NI Upínač s uzávěrem Nerezavějící ocel, leštěná. Nýty uloženy v kalených ložiskových pouzdrech. Místo uložení namazáno tukem*. Rukojeť z červené oleji odolné umělé hmoty. * vhodné také pro potravinářský průmysl Dráha Výška Délka F1 nastav. (max.) Hmotnost [mm] [mm] [mm] , , , Obj. č. b1 b2 c d e1 e2 g h k l m n R s ,0-42,0 4,5 22, , ,5-86,5 5,5 23, , ,5-72,5 11,0 49, ,0 144 č. 6847GNI Protidržák Vhodný pro upínač s uzávěrem č. 6847NI. Nerezavějící ocel, leštěná Výška [mm] Délka [mm] Hmotnost b c d g h k l m n o ,5 22, , ,5 23, , ,0 49, ,7 NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 43

44 Upínače s uzávěrem z nerezavějící oceli č. 6847KNI Upínač s uzávěrem pro upevnění na válcové plochy. Nerezavějící ocel, leštěná. Nýty uloženy v kalených ložiskových pouzdrech. Rukojeť z červené oleji odolné umělé hmoty. Upevnění válcovými šrouby ISO 4762 (DIN 912). Vhodné také pro potravinářský průmysl. Dráha Výška Délka F1 nastav. (max.) Hmotnost [mm] [mm] [mm] , č. 6847GKNI Protidržák pro upevnění na válcové plochy. Vhodný pro upínač s uzávěrem č. 6847KNI. Nerezavějící ocel, leštěná. Upevnění válcovými šrouby ISO 4762 (DIN 912). Výška Délka Hmotnost [mm] [mm] RYCHLOUPÍNAČE NAROS spol. s r.o. ZLÍN - tel./fax

45 Upínače s uzávěrem z nerezavějící oceli č. 6848HNI Upínač s uzávěrem horizontální Nerezavějící ocel, leštěná. Nýty uloženy v kalených ložiskových pouzdrech. Kompletní s protidržákem. Vhodné také pro potravinářský průmysl. NOVINKA Ergonomická rukojeť z oleji odolné umělé hmoty s větší opěrou pro ruku a měkkými komponenty. F1 Hmotnost , , ,0 810 Obj. č. Velikost B B max. C D1 E min. E max. F D H H1 K L1 P M N S G L5 min , , , , , , NAROS spol. s r.o. ZLÍN - tel./fax RYCHLOUPÍNAČE 45
