1 Historizace obsahu katastrálních map Karel Štencel CACIO fórum Praha

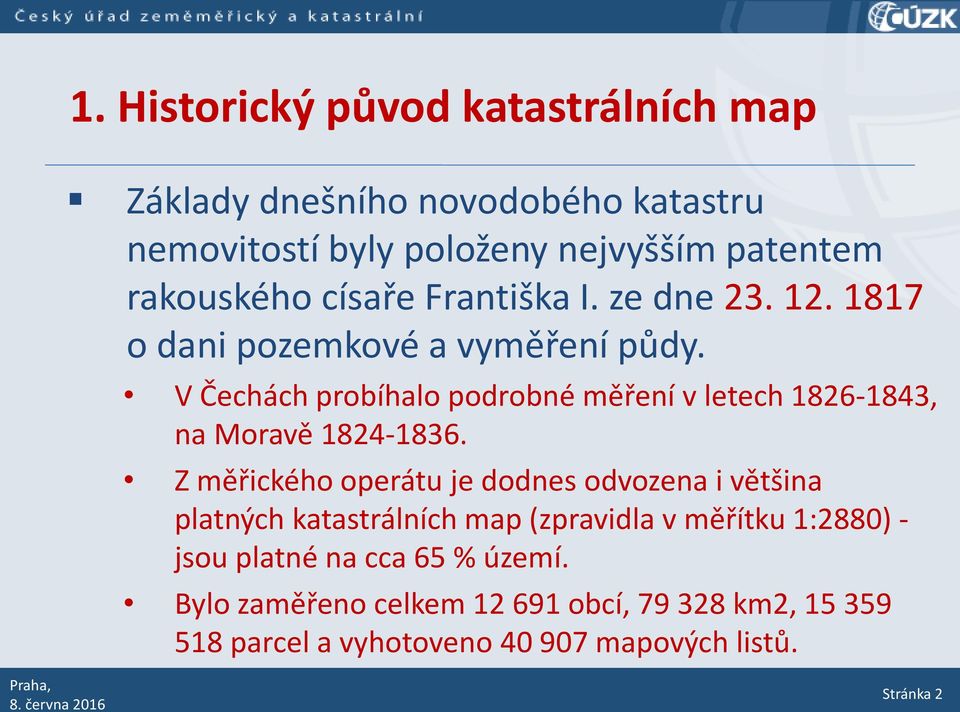

2 1. Historický původ katastrálních map Základy dnešního novodobého katastru nemovitostí byly položeny nejvyšším patentem rakouského císaře Františka I. ze dne o dani pozemkové a vyměření půdy. V Čechách probíhalo podrobné měření v letech , na Moravě Z měřického operátu je dodnes odvozena i většina platných katastrálních map (zpravidla v měřítku 1:2880) - jsou platné na cca 65 % území. Bylo zaměřeno celkem obcí, km2, parcel a vyhotoveno mapových listů. Stránka 2

3 Indikační skica příruční mapa do terénu Stránka 3

4 Stránka 4

5 1. Historický původ katastrálních map Aktualizace těchto map se prováděla výhradně doplňováním zákresu do analogové formy mapy a reprodukcí map polygrafickými metodami. mechanická litografie fotolitografie Stránka 5

6 1. Historický původ katastrálních map Litografický kámen a obtisk Pantograf Stránka 6

7 1. Historický původ katastrálních map Reambulace map stabilního katastru ukázala, že katastr může být brzy znehodnocen, nebude-li zajištěn systém jeho nepřetržitého doplňování a údržby. Zákon ze dne č. 83 ř. z., o evidenci katastru daně pozemkové, proto nařídil, že se katastr daně pozemkové musí udržovat v souladu se skutečným a právním stavem. Snaha o soulad popisných dat v pozemkové knize a mapy Stránka 7

8 2. Reambulace map stabilního katastru ( ) Protože stabilní katastr nebyl spolehlivě doplňován nastalými změnami, zejména nebyla doplňována katastrální mapa, neshodoval se postupně se skutečností. Úkolem reambulace bylo zejména jednorázové doplnění měřického i písemného elaborátu katastru všemi změnami nastalými od původního měření Změny se v mapách vytahovaly rumělkou, neplatná parcelní čísla a názvy se škrtaly, změněné hranice se přeškrtávaly dvěma krátkými čárkami. Byla přesně stanovena pravidla označování nově oddělovaných parcel (poddělení ve formě zlomku) Stránka 8

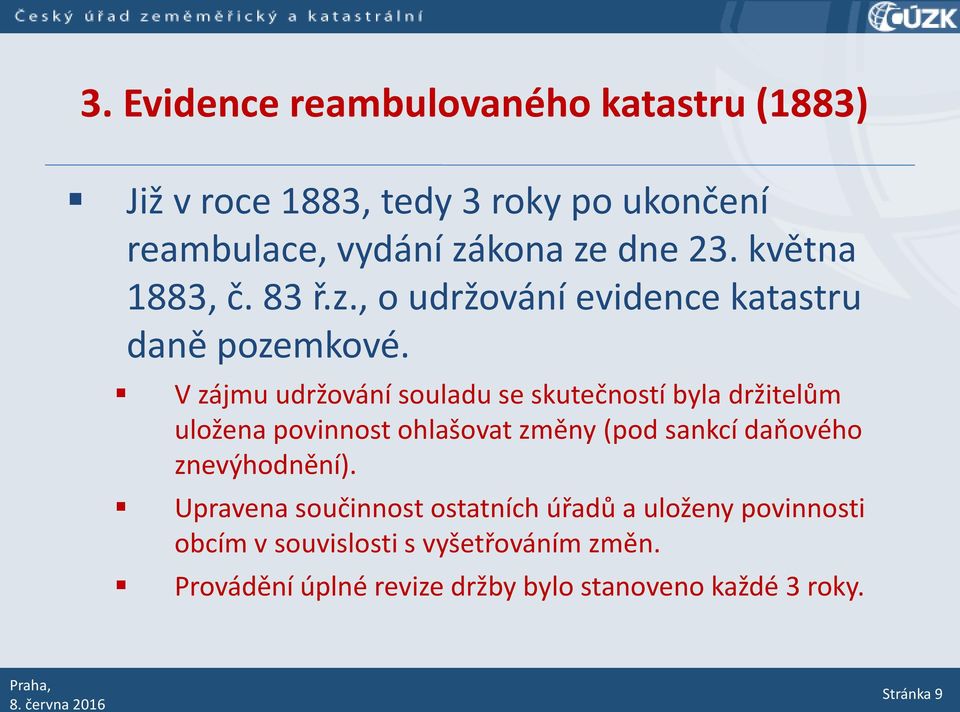

9 3. Evidence reambulovaného katastru (1883) Již v roce 1883, tedy 3 roky po ukončení reambulace, vydání zákona ze dne 23. května 1883, č. 83 ř.z., o udržování evidence katastru daně pozemkové. V zájmu udržování souladu se skutečností byla držitelům uložena povinnost ohlašovat změny (pod sankcí daňového znevýhodnění). Upravena součinnost ostatních úřadů a uloženy povinnosti obcím v souvislosti s vyšetřováním změn. Provádění úplné revize držby bylo stanoveno každé 3 roky. Stránka 9

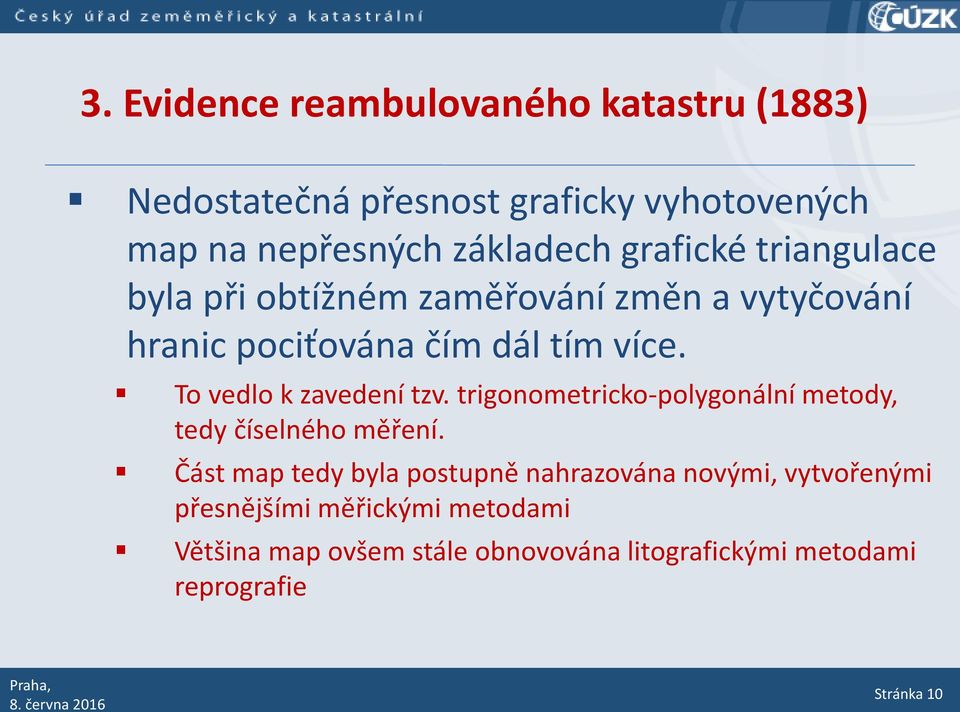

10 3. Evidence reambulovaného katastru (1883) Nedostatečná přesnost graficky vyhotovených map na nepřesných základech grafické triangulace byla při obtížném zaměřování změn a vytyčování hranic pociťována čím dál tím více. To vedlo k zavedení tzv. trigonometricko-polygonální metody, tedy číselného měření. Část map tedy byla postupně nahrazována novými, vytvořenými přesnějšími měřickými metodami Většina map ovšem stále obnovována litografickými metodami reprografie Stránka 10

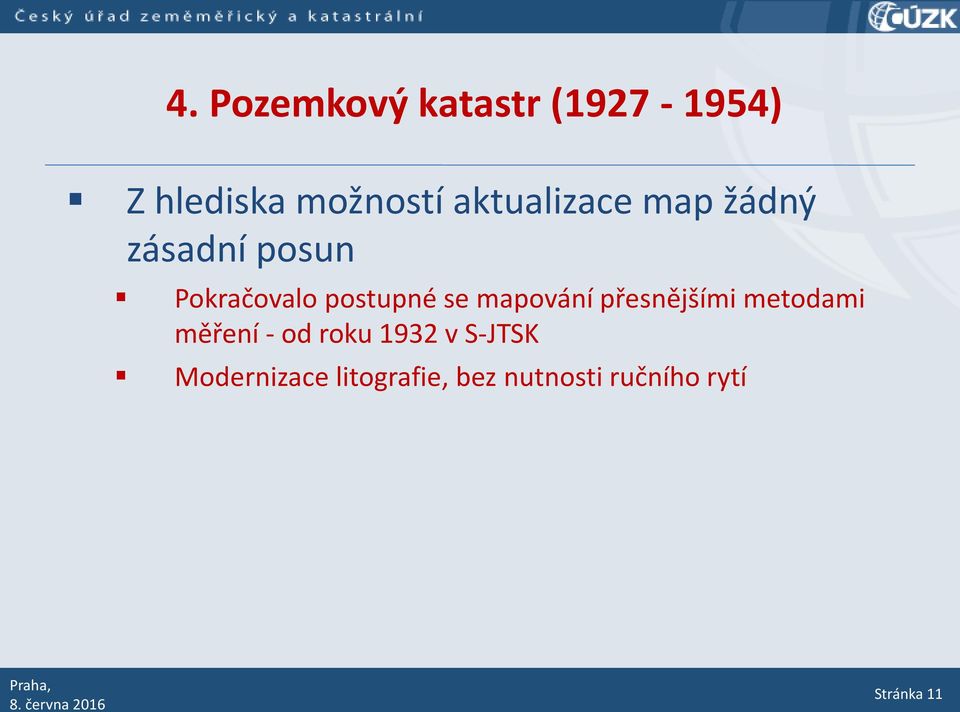

11 4. Pozemkový katastr ( ) Z hlediska možností aktualizace map žádný zásadní posun Pokračovalo postupné se mapování přesnějšími metodami měření - od roku 1932 v S-JTSK Modernizace litografie, bez nutnosti ručního rytí Stránka 11

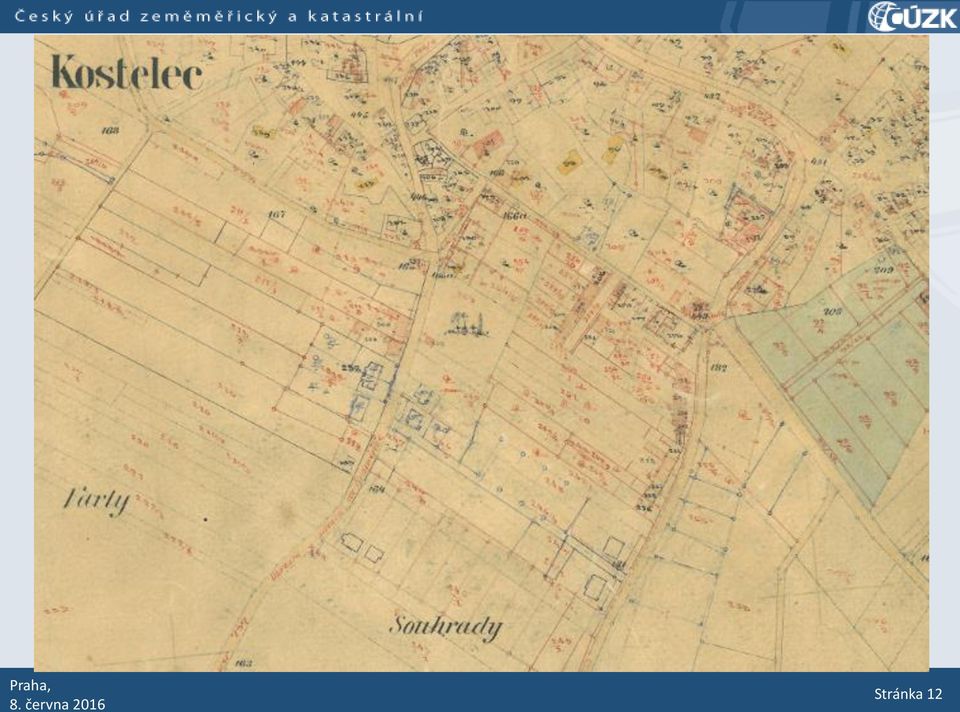

12 Stránka 12

13 Stránka 13

14 5. JEP ( ) JEP se zakládala na základě vyšetření skutečného stavu užívání půdy a jejích kultur s maximálním využitím dostupných podkladů, především z pozemkového katastru, ale i zastavovacích plánů, grafických přídělových plánů a výsledků pozemkových úprav. Pracovalo se s otisky katastrální mapy na nezajištěném papíře, měření bylo maximálně zjednodušeno a omezeno - směrnice vysvětlovala pojem účelnosti a úspornosti. Podkladní mapy pozemkového katastru se staly archiválií naštěstí nebyly zničeny. Stránka 14

15 6. Evidence nemovitostí ( ) Mimořádně významná otázka map se začala řešit již v závěru období vedení JEP, jejíž provizorní a značně nekvalitní mapy nebyly nadále udržitelné. Přikročilo se proto k vyhotovení nových pozemkových map, které měly plně nahradit dřívější mapy pozemkového katastru. K obnově se mělo využít především kresby z neudržovaných map PK, a pouze kresba, která nebyla v těchto mapách obsažena, se přebírala z nedokonalých map JEP. Výsledná kvalita byla ovlivněna nejen pečlivostí a odbornými znalostmi zpracovatele, ale i nejasností, jak vyřešit problém souvislého zobrazení map, které byly původně vyhotoveny jako ostrovní a byly poznamenány rozdílnou srážkou i místními deformacemi. Stránka 15

16 Zobrazování výsledků měření do map EN se realizovalo ručně, nebo s použitím průsvitné folie, na níž byly zaměřené body vypíchnuté S ohledem na problémy se srážením papíru došlo k převedení všech pozemkových map na polyethylenterephtalátové (PET) folie Stránka 16

17 Rušení neplatné kresby bylo již možné jednodušším vyšrábáním Snadná reprografická obnova Stránka 17

18 7. Katastr nemovitostí ( ) Od roku 1996 postupné nahrazování analogových katastrálních map digitálními V prvních letech ukládány jednotlivé datové soubory po katastrálních územích, historizace možná jen periodickým zálohováním Od roku 2001 digitální mapy ukládány do databáze ISKN Databázové uložení zajišťuje/umožňuje kontrolu souladu s popisnými údaji katastru, možnost zobrazení mapy k historickému datu, ukládání a zobrazování záměrů změn obsažených v geometrických plánech Stránka 18

19 Stránka 19

20 Stránka 20

21 Stránka 21

22 Stránka 22

23 Stránka 23

24 7. Katastr nemovitostí ( ) Uložení v databázi Oracle Rozdělení podle základních entit Bod Spojení bodu Hranice Vnitřní kresba Symbologie Texty.. Stránka 24

25 7. Katastr nemovitostí ( ) Data z časového hlediska Přítomnost Minulost Budoucnost Přesné časové okamžiky Stránka 25

26 7. Katastr nemovitostí ( ) Data k zadanému času Přítomnost + Minulost = Vše Datum vzniku + datum zániku Výsledek Stránka 26

27 8. Digitalizace katastrálních map Celkem digitalizováno 93% k.ú. nebo částí Ve všech krajích přes 90% Digitální mapa 41% Digitalizovaná mapa (v S-JTSK) 41% Digitalizovaná mapa (v S-SK) 5% Kombinace 6% Stránka 27

28 Pokrytí kvalitními/nekvalitními katastrálními mapami na konci roku 2017 Stránka 28

29 Děkuji za Vaši pozornost. Stránka 29
