Kameru lze připojit k Full HD či HD Ready monitoru pro vynikající rozlišení a skvělého obrazu.

Transkript

1 dodavatel vybavení provozoven firem Full HD inspekční systém W10-x OP Obj. číslo: Výrobce: Optilia Popis Profesionální inspekční kamera s 10x optickým zoomem. Velká pracovní vzdálenost. Rychlé automatické zaostřování. Sada obsahuje kamerovou kontrolní jednotku. Laserové ukazovátko. Navržena pro spolehlivou, ergonomickou a rychlou vizuální kontrolu. Kameru lze připojit k Full HD či HD Ready monitoru pro vynikající rozlišení a skvělého obrazu. Společně s kloubovým držákem nebo XY stojanem systém nabízí plnou kontrolu nad velkou pracovní plochou. Při inspekci může být kamera také nakloněna do různých úhlů a úrovní. Významně snižuje čas vynaložený na kontrolu objektů. Nasazením extrémně rychlého automatického zaostřování, spolu s renomovanou a vynikající optikou od výrobce Optilia, se výrazně snižuje čas strávený inspekcí objektů, v porovnání s jinými video systémy. Integrované laserové ukazovátko je vynikajícím průvodcem pro lokalizaci oblasti zájmu na pozorovaném objektu. Kameru lze snadno připojit k Full HD nebo HD Ready monitoru či televizi příslušných velikostí, a to přes Component HD video výstupy. Pro funkci záznamu, měření či archivace digitálních snímků může být systém propojen s počítačem přes PCI nebo USB3.0 rozhraní. Atributy obrazu, např. jas, kontrast, zaostření, ostrost obrazu, barva, aj., se nastavují automaticky, ale lze je také ovládat ručně prostřednictvím softwaru. Vynikající obraz na prvním místě Ve většině případu je systémové zvětšení 3-30x na obrazovkovém zvětšení (24" monitor) srovnatelné s běžnými očními mikroskopy, a proto je může inspekční systém W10-x HD přímo nahradit. Je-li třeba další zvětšení, detailní čočky mohou přidat další zvětšení až na 100x. Atributy obrazu, jak je jas, kontrast, zaostřední, clona, ostrost obrazu, barva a další parametry jsou automaticky nastavovány. Lze je však upravit také ručně prostřednictvím softwaru nebo joysticku založeném na multifunkčním kontrolní jednotce, bez nutnosti PC. Systém poskytuje uživateli vysokou flexibilitu v kontrolních a monitorovacích úlohách. Kromě přenosu vynikajících detailů z objektu na monitor s vysokým rozlišením přidává navíc také skutečnou jednoduchost použití a minimální interakci s ovládacími prvky a nastavováním.

2 Ergonomická práce s uživatelsky přívětivým designem W10x-HD poskytuje úlevu pro oči uživatele, krk a ramena. Tím, že sedí pohodlně a sleduje monitor se kontrolní procesy stávají snadným úkolem. Tradiční mikroskopy mohou nabízet vynikající zvětšené obrázky, ale kladou mimořádně vysoké nároky na oči a krk. Vestavěné laserové ukazovátko pomáhá při hledání oblasti zájmu, a to i v režimu vysokého rozlišení. Pro další zjednodušení provozu lze 10x zoom ovládat přímo z kamery či nožním pedálem. Kvalitní provedeníw10x-hd je vyroben z vysoce kvalitních komponent, nerezové oceli a eloxovaných hliníkových součástek. Přístroj je navržen tak, aby vyhovoval požadavkům výrobců elektroniky, vzhledem k vynikající kvalitě obrzu, flexibilitě, času a efektivitě nákladů. Pevný hliníkový kufřík činí celý systém vhodným pro práci v továrných, dílnách, výrobních zařízeních i laboratořích. Aplikace použití Vizuální kontrola. Kontrola jakosti. Opravy a přepracování. Montáž výrobků. Lepení. Analýza záznamu pomocí softwaru. Bezkontaktní měření rozměrů. Dokumentace a archivace. Monitoring v reálném čase. Technická specifikace Obrazový senzor: 1/3" CMOS, ~ 2.0 MPx. Signální systémy: vysoké rozlišení 1080i/59.94 (interlace), 1080i/50 (interlace), 720p/59.94 (progressive), 720p/50 (progressive); PAL, NTSC. Optika: širokoúhlý 10x optický zoom s automatickým nebo manuálním zaostřováním, F1.8 až F26. Pracovní vzdálenost (bez přiblížení): ~ mm. Pracovní vzdálenost (+5 přiblížení): ~ mm. Pracovní vzdálenost (+10 přiblížení): ~ mm. Zorné pole při 1x zoom: ~ 223 x 125 mm (~ 3x zvětšení na 32" monitoru).

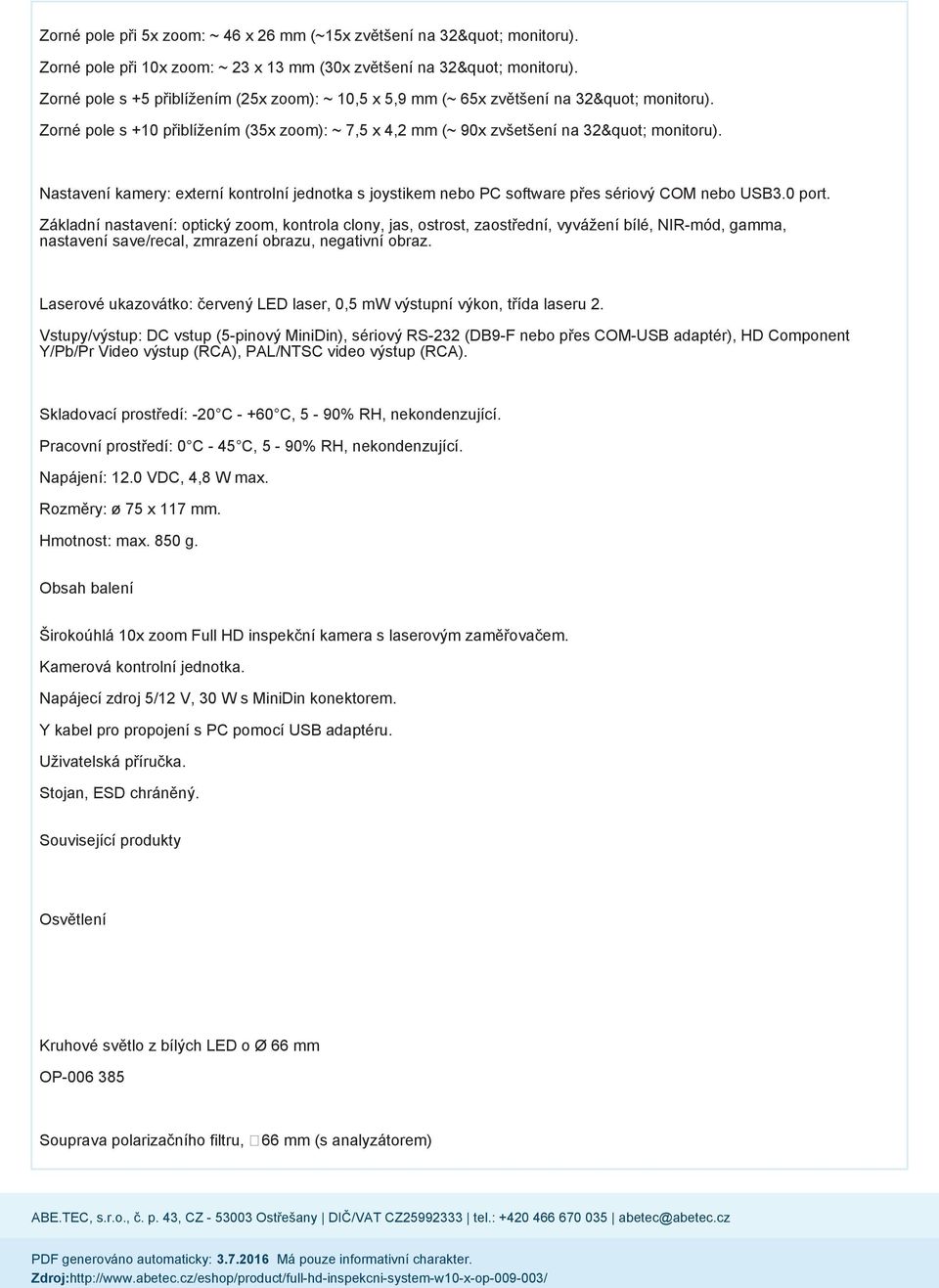

3 Zorné pole při 5x zoom: ~ 46 x 26 mm (~15x zvětšení na 32" monitoru). Zorné pole při 10x zoom: ~ 23 x 13 mm (30x zvětšení na 32" monitoru). Zorné pole s +5 přiblížením (25x zoom): ~ 10,5 x 5,9 mm (~ 65x zvětšení na 32" monitoru). Zorné pole s +10 přiblížením (35x zoom): ~ 7,5 x 4,2 mm (~ 90x zvšetšení na 32" monitoru). Nastavení kamery: externí kontrolní jednotka s joystikem nebo PC software přes sériový COM nebo USB3.0 port. Základní nastavení: optický zoom, kontrola clony, jas, ostrost, zaostřední, vyvážení bílé, NIR-mód, gamma, nastavení save/recal, zmrazení obrazu, negativní obraz. Laserové ukazovátko: červený LED laser, 0,5 mw výstupní výkon, třída laseru 2. Vstupy/výstup: DC vstup (5-pinový MiniDin), sériový RS-232 (DB9-F nebo přes COM-USB adaptér), HD Component Y/Pb/Pr Video výstup (RCA), PAL/NTSC video výstup (RCA). Skladovací prostředí: -20 C C, 5-90% RH, nekondenzující. Pracovní prostředí: 0 C - 45 C, 5-90% RH, nekondenzující. Napájení: 12.0 VDC, 4,8 W max. Rozměry: ø 75 x 117 mm. Hmotnost: max. 850 g. Obsah balení Širokoúhlá 10x zoom Full HD inspekční kamera s laserovým zaměřovačem. Kamerová kontrolní jednotka. Napájecí zdroj 5/12 V, 30 W s MiniDin konektorem. Y kabel pro propojení s PC pomocí USB adaptéru. Uživatelská příručka. Stojan, ESD chráněný. Související produkty Osvětlení Kruhové světlo z bílých LED o Ø 66 mm OP Souprava polarizačního filtru, 66 mm (s analyzátorem)

4 OP Dvouramenné bodové světlo s LED diodami OP Objektivy Objektiv pro záběry zblízka +10 dioptrií OP Objektiv pro záběry zblízka +5 dioptrií OP Ostatní příslušenství Kontrolní jednotka OP " TFT monitor OP Nožní spínač pro kontrolní jednotku OP Hliníkový přepravní kufřík OP Software Full HD 1080p zápisové zařízení na SD kartu s digitálním měřítkem OP Full HD 1080p zápisové zařízení na SD kartu OP

5 Stolní USB3.0 HD zařízení s OptiPix Lite OP PC nebo laptop s Win 7 OP-006 5xx Stojany a ramena XY souřadnicový stůl, ESD chráněný OP ESD stolní souřadnicový stojan XY OP Jednotka pro naklápění kamery do 4 směrů OP Lehké paralelní rameno pro HD kamery OP Kloubové rameno, délka 700 mm OP ESD rukojeť pro kamery W10x a W10x-HD OP Nástěnný adaptér pro kloubové rameno OP Univerzální svorka s mezerou OP ESD držák DPS OP

6 Zaostřovací jednotka s ozubnicí a pastorkem OP Technická data Název parametru Obrazový senzor Výstup signálu Signální systémy Optický systém Hodnota 1/3 CMOS, 2.0M px FULL HD vysoké rozlišení 1080i/59.94 (interlace), 1080i/50 (interlace), 720p/59.94 (progressive), 720p/50 (progressive); PAL, NTSC širokoúhlý 10x optický zoom s automatickým nebo manuálním zaostřováním, F1.8 až F26 Pracovní vzdálenost (bez přiblížení): ~ mm, (+5 přiblížení): ~ mm, (+10 přiblížení): ~ mm Zorné pole při 1x zoom: ~ 223 x 125 mm (~ 3x zvětšení na 32" monitoru) Ovládání kamery Základní nastavení PC software přes sériový COM nebo USB3.0 port optický zoom, kontrola clony, jas, ostrost, zaostřední, vyvážení bílé, NIR-mód, gamma, nastavení save/recal, zmrazení obrazu, negativní obraz Laserové ukazovátko červený LED laser, 0,5 mw výstupní výkon, třída laseru 2 Vstupy/výstupy Skladovací prostředí Pracovní prostředí Napájení Rozměry (š x h x v) Hmotnost DC vstup (5-pinový MiniDin), sériový RS-232 (DB9-F nebo přes COM-USB adaptér), HD Component Y/Pb/Pr Video výstup (RCA), PAL/NTSC video výstup (RCA) -20 C C, 5-90% RH, nekondenzující 0 C - 45 C, 5-90% RH, nekondenzující 12.0 VDC, 4,8 W max ø 75 x 117 mm 850 g Fotogalerie Volitelné příslušenství Volitelné příslušenství
