ČESKY. Pokyny k obsluze a instalační pokyny Pračka (Domácí použití)

Transkript

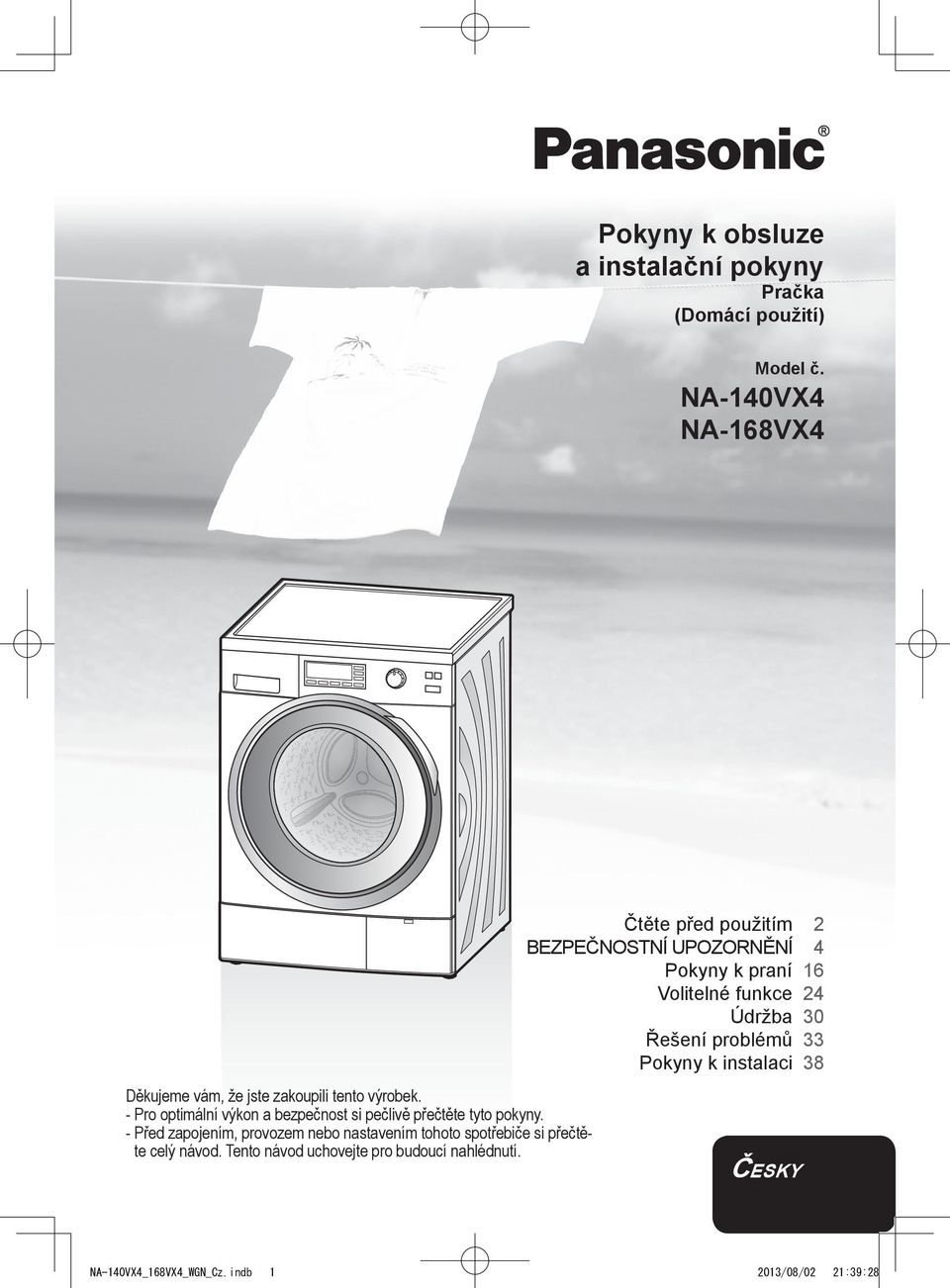

1 Pokyny k obsluze a instalační pokyny Pračka (Domácí použití) Model č. NA-140VX4 NA-168VX4 Děkujeme vám, že jste zakoupili tento výrobek. - Pro optimální výkon a bezpečnost si pečlivě přečtěte tyto pokyny. - Před zapojením, provozem nebo nastavením tohoto spotřebiče si přečtěte celý návod. Tento návod uchovejte pro budoucí nahlédnutí. Čtěte před použitím 2 BEZPEČNOSTNÍ UPOZORNĚNÍ 4 Pokyny k praní 16 Volitelné funkce 24 Údržba 30 Řešení problémů 33 Pokyny k instalaci 38 ČESKY NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:28

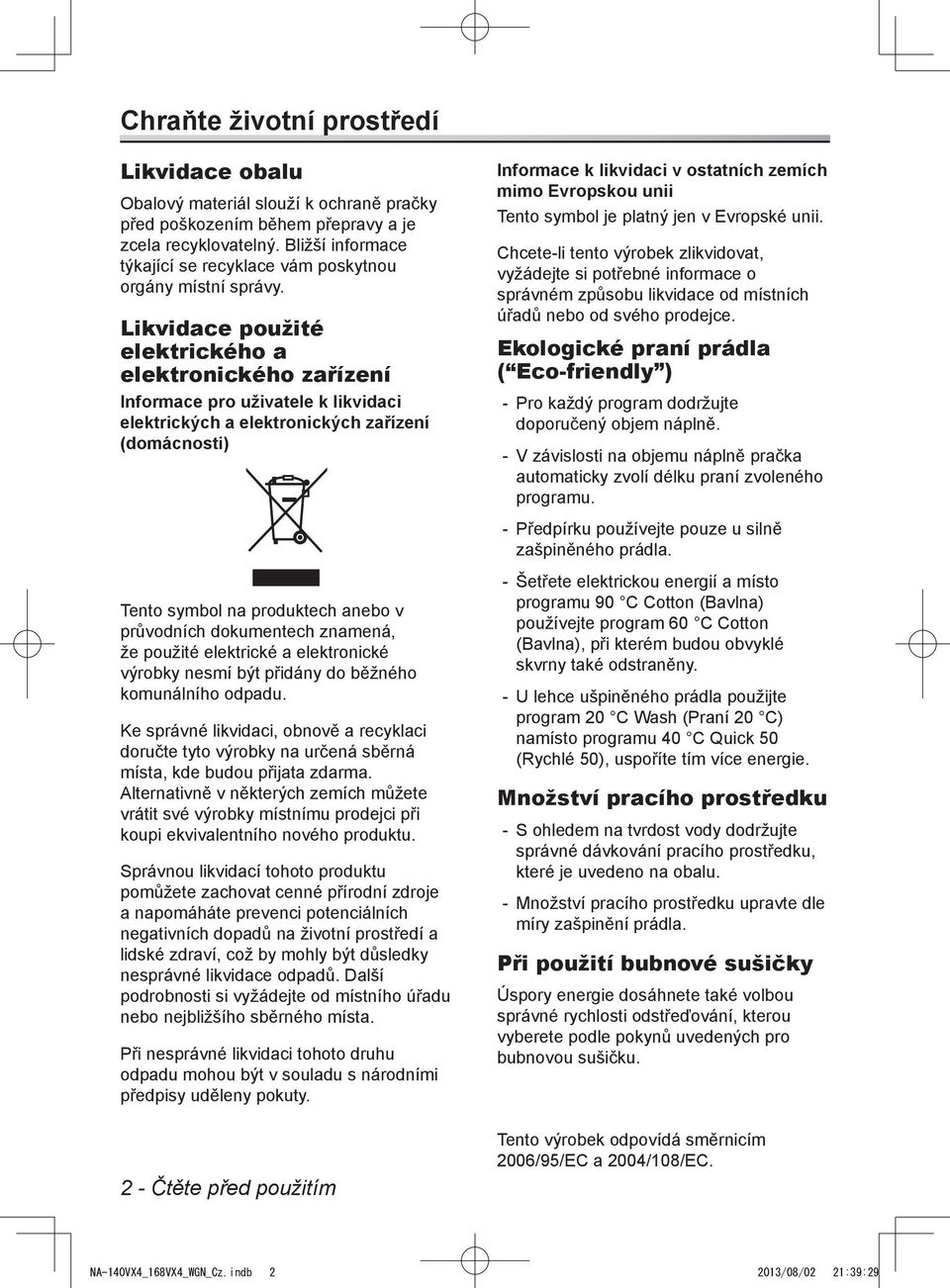

2 Chraňte životní prostředí Likvidace obalu Obalový materiál slouží k ochraně pračky před poškozením během přepravy a je zcela recyklovatelný. Bližší informace týkající se recyklace vám poskytnou orgány místní správy. Likvidace použité elektrického a elektronického zařízení Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti) Informace k likvidaci v ostatních zemích mimo Evropskou unii Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce. Ekologické praní prádla ( Eco-friendly ) Pro každý program dodržujte doporučený objem náplně. V závislosti na objemu náplně pračka automaticky zvolí délku praní zvoleného programu. Předpírku používejte pouze u silně zašpiněného prádla. Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. 2 - Čtěte před použitím Šetřete elektrickou energií a místo programu 90 C Cotton (Bavlna) používejte program 60 C Cotton (Bavlna), při kterém budou obvyklé skvrny také odstraněny. U lehce ušpiněného prádla použijte program 20 C Wash (Praní 20 C) namísto programu 40 C Quick 50 (Rychlé 50), uspoříte tím více energie. Množství pracího prostředku S ohledem na tvrdost vody dodržujte správné dávkování pracího prostředku, které je uvedeno na obalu. Množství pracího prostředku upravte dle míry zašpinění prádla. Při použití bubnové sušičky Úspory energie dosáhnete také volbou správné rychlosti odstřeďování, kterou vyberete podle pokynů uvedených pro bubnovou sušičku. Tento výrobek odpovídá směrnicím 2006/95/EC a 2004/108/EC. NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:29

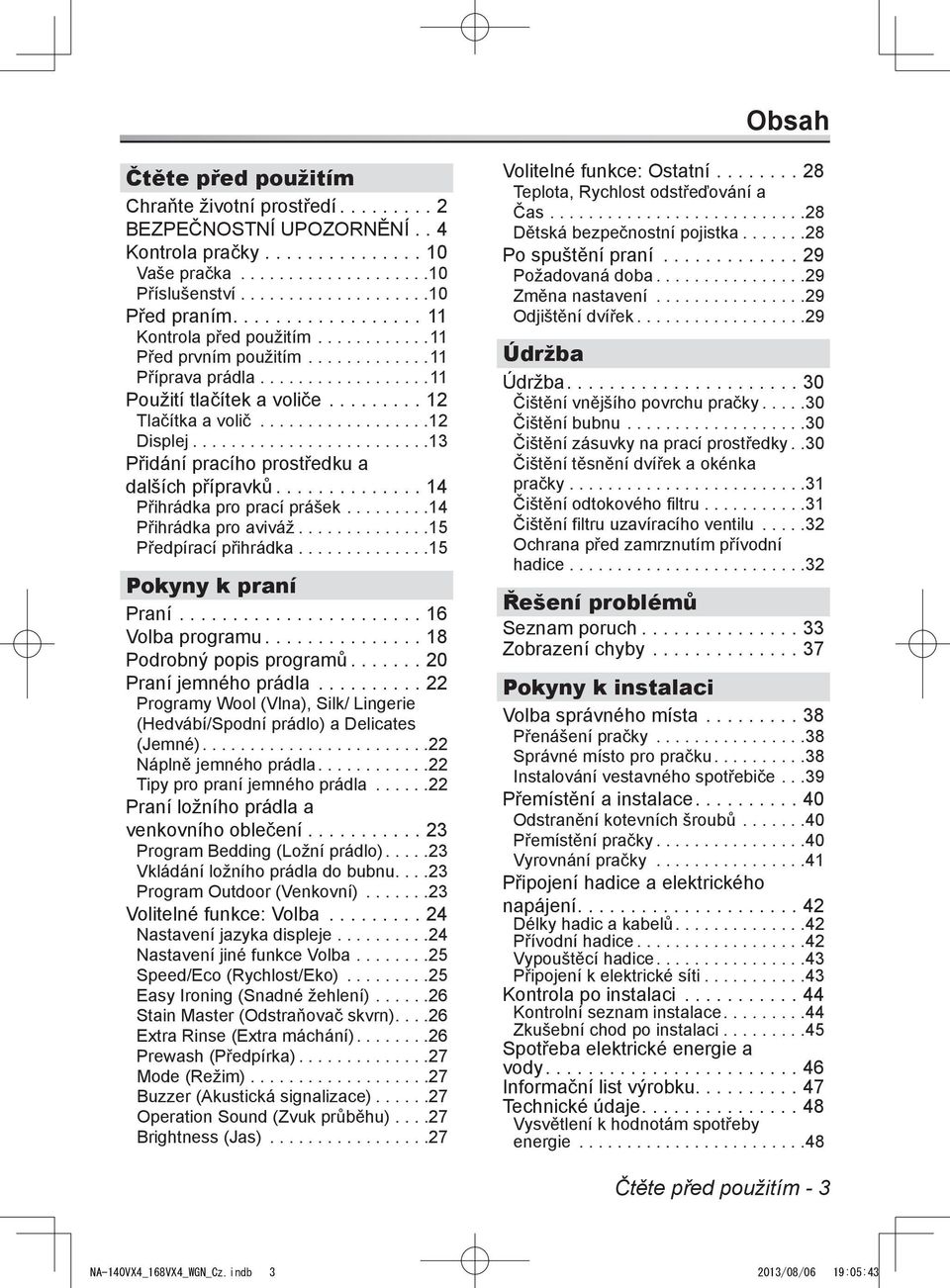

3 Obsah Čtěte před použitím Chraňte životní prostředí...2 BEZPEČNOSTNÍ UPOZORNĚNÍ.. 4 Kontrola pračky Vaše pračka...10 Příslušenství Před praním Kontrola před použitím...11 Před prvním použitím...11 Příprava prádla Použití tlačítek a voliče...12 Tlačítka a volič...12 Displej...13 Přidání pracího prostředku a dalších přípravků...14 Přihrádka pro prací prášek...14 Přihrádka pro aviváž...15 Předpírací přihrádka Pokyny k praní Praní...16 Volba programu...18 Podrobný popis programů...20 Praní jemného prádla...22 Programy Wool (Vlna), Silk/ Lingerie (Hedvábí/Spodní prádlo) a Delicates (Jemné) Náplně jemného prádla Tipy pro praní jemného prádla...22 Praní ložního prádla a venkovního oblečení...23 Program Bedding (Ložní prádlo) Vkládání ložního prádla do bubnu Program Outdoor (Venkovní)...23 Volitelné funkce: Volba Nastavení jazyka displeje Nastavení jiné funkce Volba...25 Speed/Eco (Rychlost/Eko)...25 Easy Ironing (Snadné žehlení)...26 Stain Master (Odstraňovač skvrn) Extra Rinse (Extra máchání) Prewash (Předpírka)...27 Mode (Režim) Buzzer (Akustická signalizace)...27 Operation Sound (Zvuk průběhu) Brightness (Jas)...27 Volitelné funkce: Ostatní Teplota, Rychlost odstřeďování a Čas...28 Dětská bezpečnostní pojistka...28 Po spuštění praní...29 Požadovaná doba...29 Změna nastavení...29 Odjištění dvířek...29 Údržba Údržba Čištění vnějšího povrchu pračky...30 Čištění bubnu...30 Čištění zásuvky na prací prostředky..30 Čištění těsnění dvířek a okénka pračky Čištění odtokového filtru Čištění filtru uzavíracího ventilu...32 Ochrana před zamrznutím přívodní hadice Řešení problémů Seznam poruch...33 Zobrazení chyby...37 Pokyny k instalaci Volba správného místa...38 Přenášení pračky...38 Správné místo pro pračku Instalování vestavného spotřebiče...39 Přemístění a instalace Odstranění kotevních šroubů...40 Přemístění pračky...40 Vyrovnání pračky...41 Připojení hadice a elektrického napájení Délky hadic a kabelů Přívodní hadice...42 Vypouštěcí hadice Připojení k elektrické síti...43 Kontrola po instalaci...44 Kontrolní seznam instalace Zkušební chod po instalaci Spotřeba elektrické energie a vody Informační list výrobku Technické údaje Vysvětlení k hodnotám spotřeby energie...48 Čtěte před použitím - 3 NA-140VX4_168VX4_WGN_Cz.indb /08/06 19:05:43

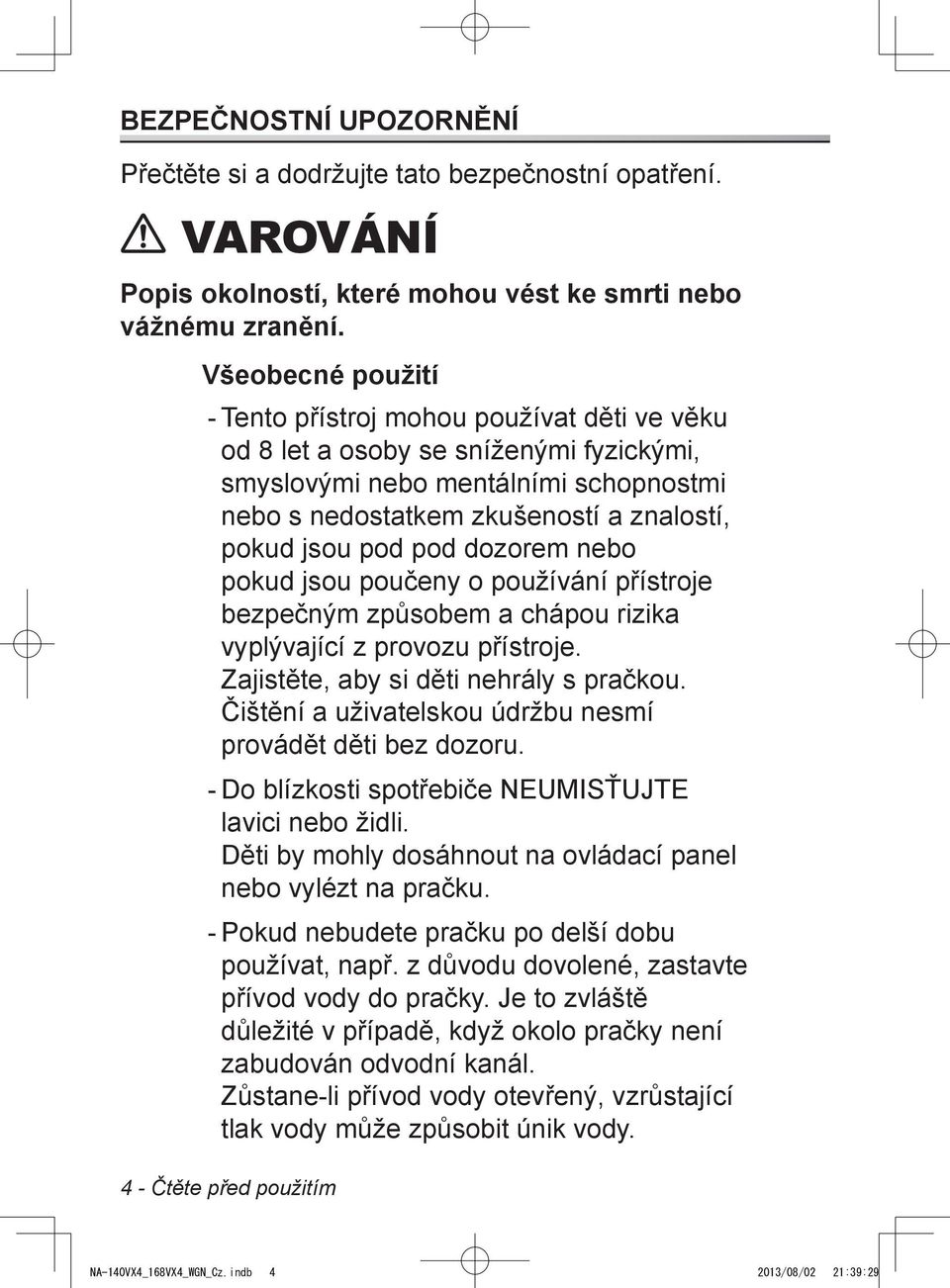

4 BEZPEČNOSTNÍ UPOZORNĚNÍ Přečtěte si a dodržujte tato bezpečnostní opatření. VAROVÁNÍ Popis okolností, které mohou vést ke smrti nebo vážnému zranění. Všeobecné použití Tento přístroj mohou používat děti ve věku od 8 let a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod pod dozorem nebo pokud jsou poučeny o používání přístroje bezpečným způsobem a chápou rizika vyplývající z provozu přístroje. Zajistěte, aby si děti nehrály s pračkou. Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru. Do blízkosti spotřebiče NEUMISŤUJTE lavici nebo židli. Děti by mohly dosáhnout na ovládací panel nebo vylézt na pračku. Pokud nebudete pračku po delší dobu používat, např. z důvodu dovolené, zastavte přívod vody do pračky. Je to zvláště důležité v případě, když okolo pračky není zabudován odvodní kanál. Zůstane-li přívod vody otevřený, vzrůstající tlak vody může způsobit únik vody. 4 - Čtěte před použitím NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:29

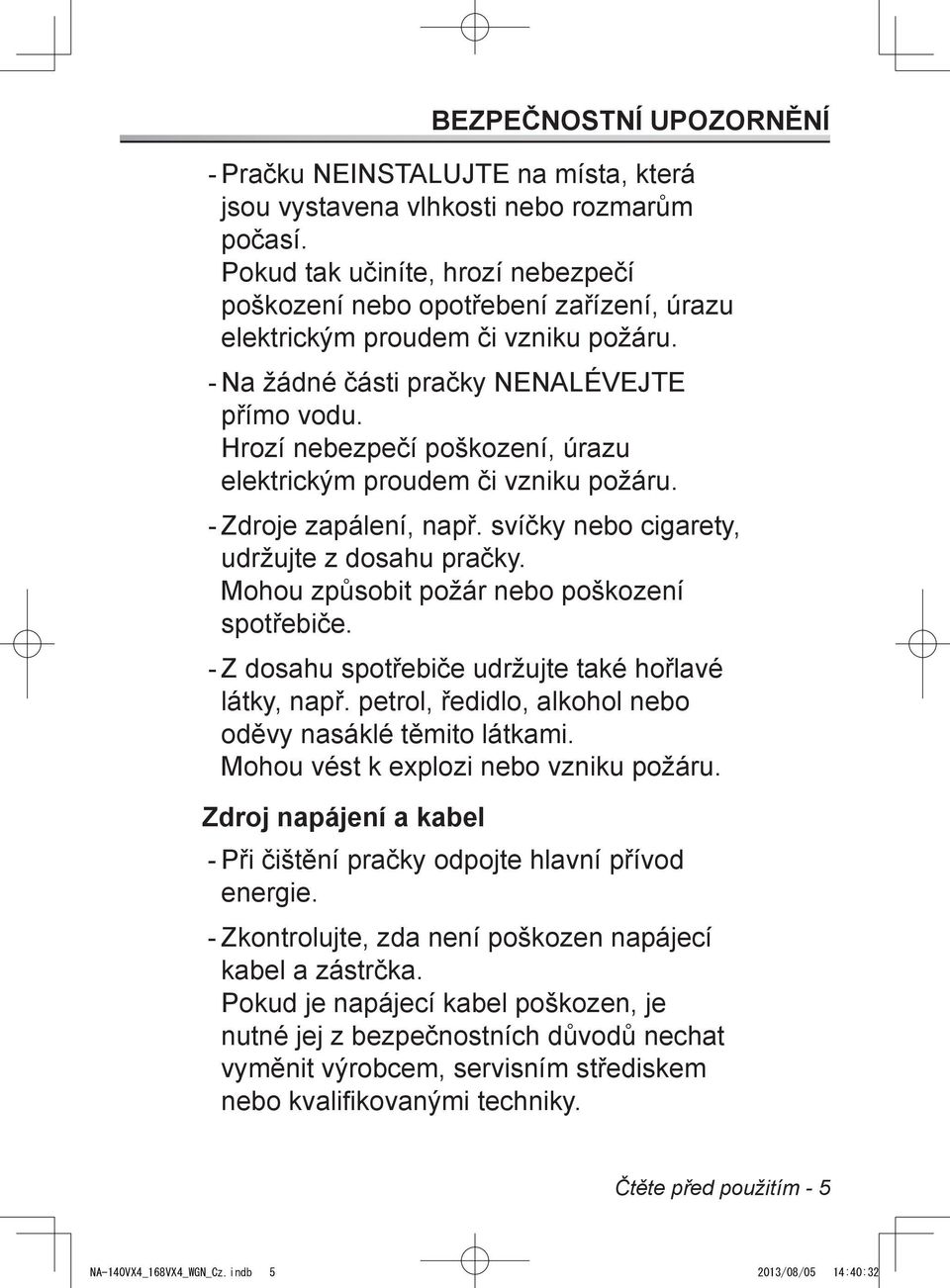

5 BEZPEČNOSTNÍ UPOZORNĚNÍ Pračku NEINSTALUJTE na místa, která jsou vystavena vlhkosti nebo rozmarům počasí. Pokud tak učiníte, hrozí nebezpečí poškození nebo opotřebení zařízení, úrazu elektrickým proudem či vzniku požáru. Na žádné části pračky NENALÉVEJTE přímo vodu. Hrozí nebezpečí poškození, úrazu elektrickým proudem či vzniku požáru. Zdroje zapálení, např. svíčky nebo cigarety, udržujte z dosahu pračky. Mohou způsobit požár nebo poškození spotřebiče. Z dosahu spotřebiče udržujte také hořlavé látky, např. petrol, ředidlo, alkohol nebo oděvy nasáklé těmito látkami. Mohou vést k explozi nebo vzniku požáru. Zdroj napájení a kabel Při čištění pračky odpojte hlavní přívod energie. Zkontrolujte, zda není poškozen napájecí kabel a zástrčka. Pokud je napájecí kabel poškozen, je nutné jej z bezpečnostních důvodů nechat vyměnit výrobcem, servisním střediskem nebo kvalifikovanými techniky. Čtěte před použitím - 5 NA-140VX4_168VX4_WGN_Cz.indb /08/05 14:40:32

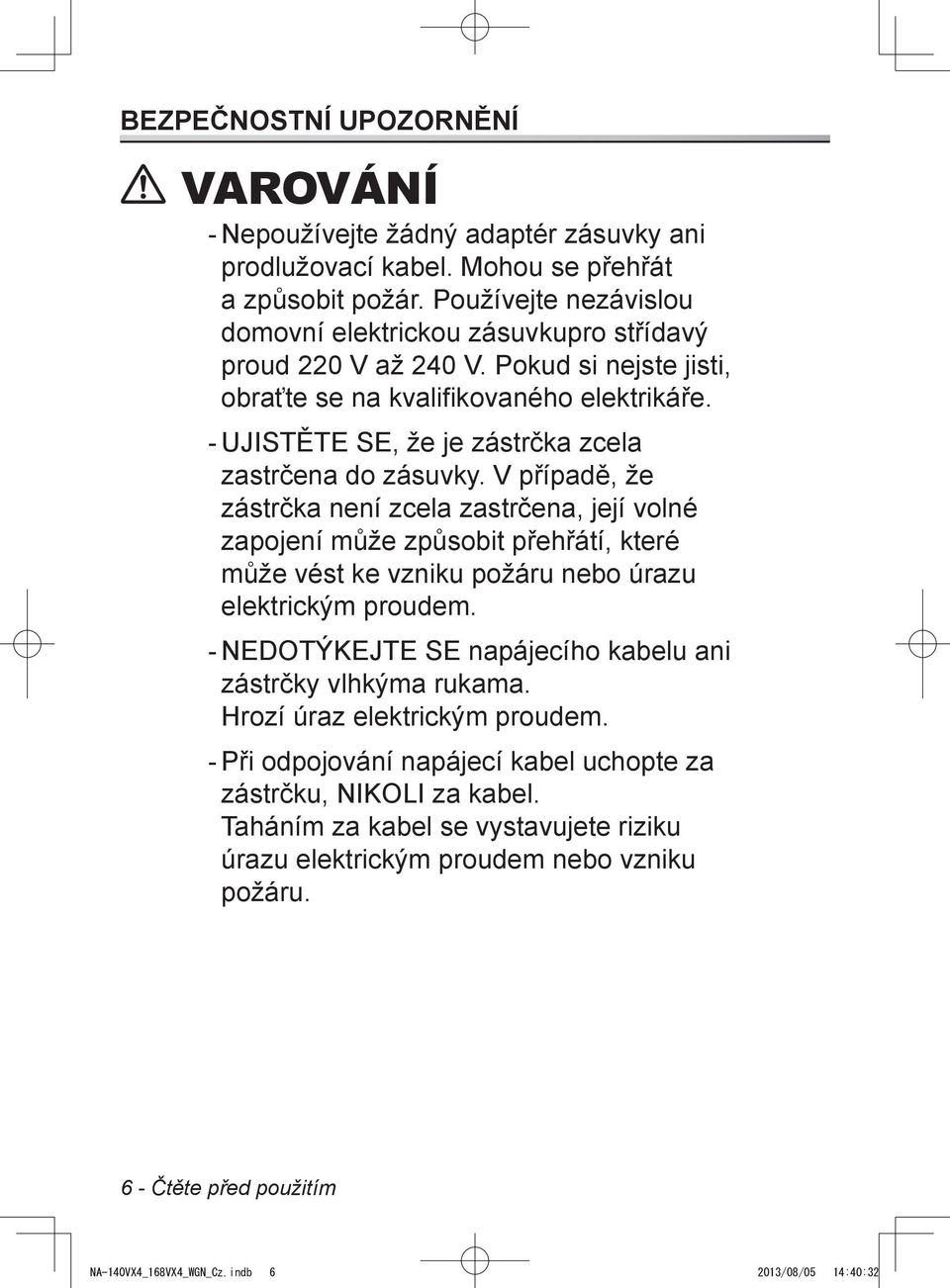

6 BEZPEČNOSTNÍ UPOZORNĚNÍ VAROVÁNÍ Nepoužívejte žádný adaptér zásuvky ani prodlužovací kabel. Mohou se přehřát a způsobit požár. Používejte nezávislou domovní elektrickou zásuvkupro střídavý proud 220 V až 240 V. Pokud si nejste jisti, obraťte se na kvalifikovaného elektrikáře. UJISTĚTE SE, že je zástrčka zcela zastrčena do zásuvky. V případě, že zástrčka není zcela zastrčena, její volné zapojení může způsobit přehřátí, které může vést ke vzniku požáru nebo úrazu elektrickým proudem. NEDOTÝKEJTE SE napájecího kabelu ani zástrčky vlhkýma rukama. Hrozí úraz elektrickým proudem. Při odpojování napájecí kabel uchopte za zástrčku, NIKOLI za kabel. Taháním za kabel se vystavujete riziku úrazu elektrickým proudem nebo vzniku požáru. 6 - Čtěte před použitím NA-140VX4_168VX4_WGN_Cz.indb /08/05 14:40:32

7 Předcházení zranění BEZPEČNOSTNÍ UPOZORNĚNÍ Instalaci pračky svěřte prodejci nebo servisnímu technikovi. Výrobce neodpovídá za jakékoli vzniklé nehody nebo škody pokud instalace, zkušební chod nebo kontrola pračky neproběhla podle pokynů popsaných v tomto návodu. Pračku NEDEMONTUJTE, NEOPRAVUJTE ani nijak NEUPRAVUJTE. Pračka se může poškodit, a tím způsobit požár nebo zranění. Je-li nutné provést opravu, obraťte se na nejbližší Středisko služeb zákazníkům. NEDOTÝKEJTE se prádla v pračce, dokud se její buben zcela nezastaví. Hrozí nebezpečí poranění. Udržujte děti mimo dosah. UPOZORNĚNÍ Popis okolností, které mohou způsobit vážné zranění nebo škody na majetku. Všeobecné použití Dříve než budete používat pračku, otevřete kohoutek a zkontrolujte hadici a přípojky, zda nedochází k úniku vody. Nesprávné připojení může vést k úniku vody. Čtěte před použitím - 7 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:29

8 BEZPEČNOSTNÍ UPOZORNĚNÍ UPOZORNĚNÍ Musí být použita nová hadicová sada dodávaná k pračce, starou hadicovou sadu opětovně nepoužívejte. Tato pračka je vhodná pouze pro textilie označené štítkem praní v pračce. Nepřipojujte k přívodu horké vody. Pračka pracuje POUZE se studenou vodou. Do pračky NEPŘIDÁVEJTE pesticidy, laky na vlasy nebo deodoranty. Na pračku nebo do její blízkosti neumisťujte žádné elektrické přístroje, např. televizi, rádio nebo nabíječku baterií. Do pračky NEDÁVEJTE příliš mnoho prádla ani pracího prostředku. Může dojít k poškození spotřebiče. Před instalací pračky je nutné ODŠROUBOVAT kotevní šrouby dodaným klíčem nebo podobným nástrojem. Kotevní šrouby se používají při přepravě pračky. Pokud se šrouby neodšroubují, způsobí při odstřeďování silné vibrace. 8 - Čtěte před použitím NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:29

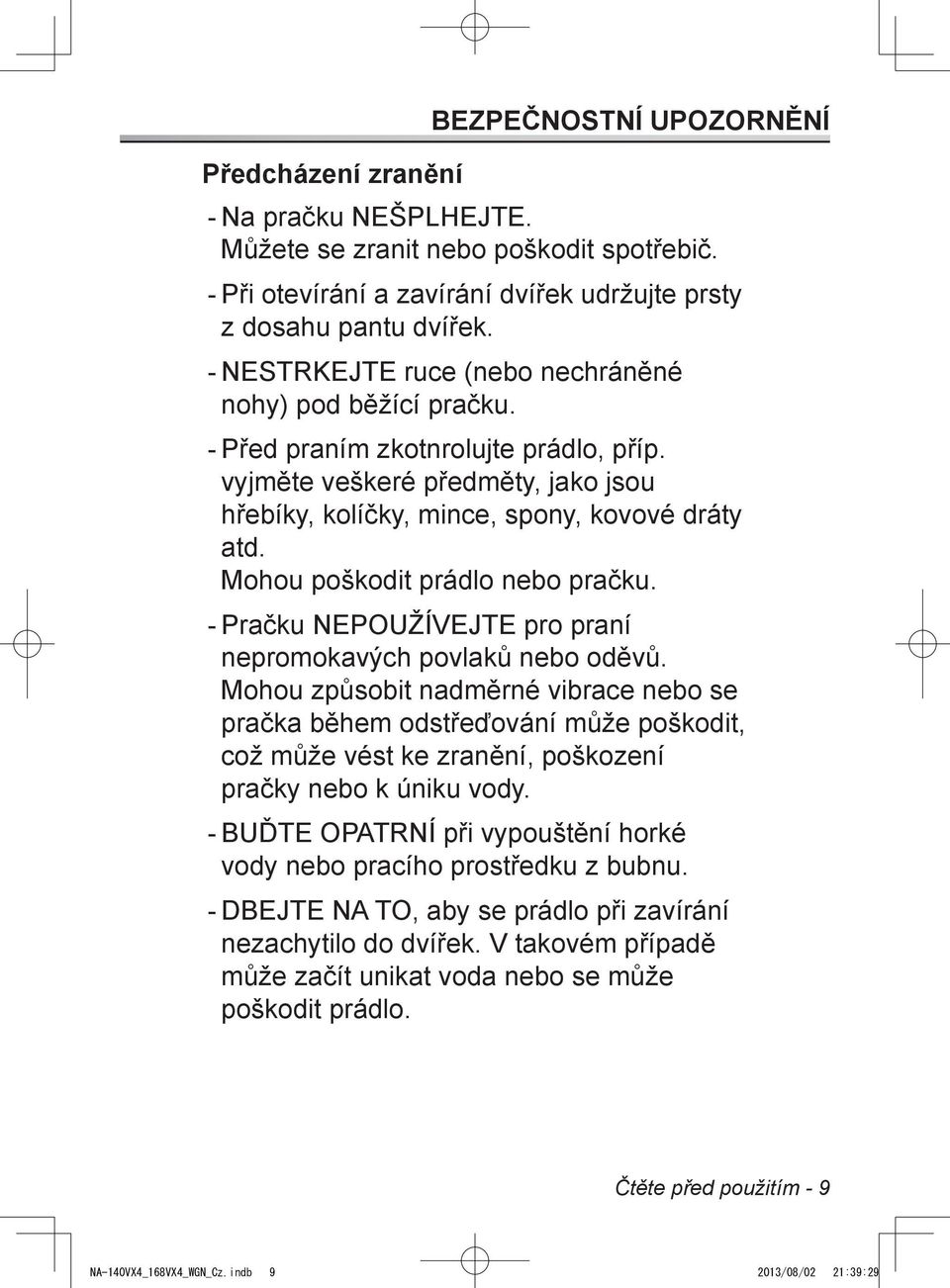

9 Předcházení zranění BEZPEČNOSTNÍ UPOZORNĚNÍ Na pračku NEŠPLHEJTE. Můžete se zranit nebo poškodit spotřebič. Při otevírání a zavírání dvířek udržujte prsty z dosahu pantu dvířek. NESTRKEJTE ruce (nebo nechráněné nohy) pod běžící pračku. Před praním zkotnrolujte prádlo, příp. vyjměte veškeré předměty, jako jsou hřebíky, kolíčky, mince, spony, kovové dráty atd. Mohou poškodit prádlo nebo pračku. Pračku NEPOUŽÍVEJTE pro praní nepromokavých povlaků nebo oděvů. Mohou způsobit nadměrné vibrace nebo se pračka během odstřeďování může poškodit, což může vést ke zranění, poškození pračky nebo k úniku vody. BUĎTE OPATRNÍ při vypouštění horké vody nebo pracího prostředku z bubnu. DBEJTE NA TO, aby se prádlo při zavírání nezachytilo do dvířek. V takovém případě může začít unikat voda nebo se může poškodit prádlo. Čtěte před použitím - 9 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:29

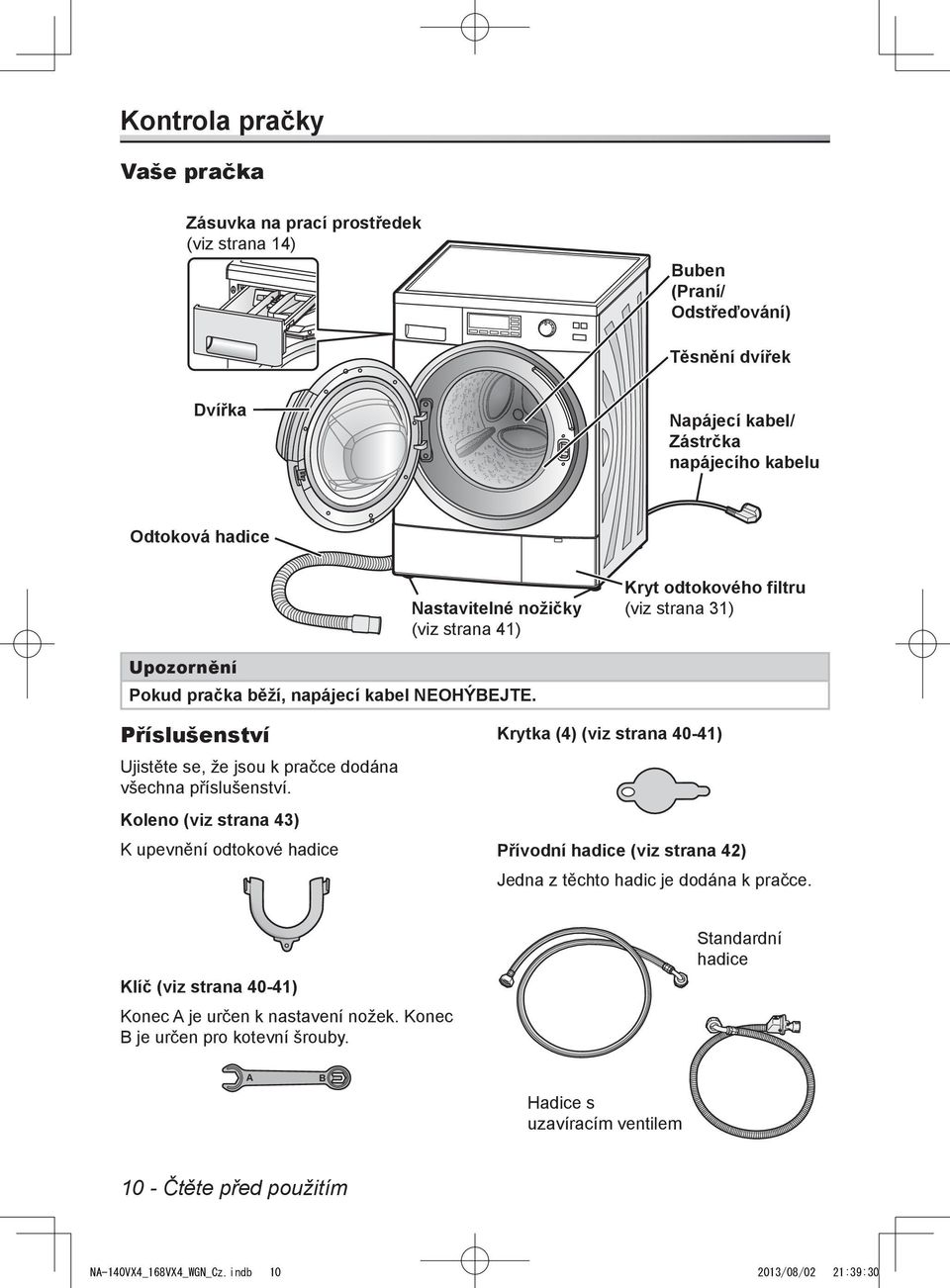

10 Kontrola pračky Vaše pračka Zásuvka na prací prostředek (viz strana 14) Buben (Praní/ Odstřeďování) Těsnění dvířek Dvířka Napájecí kabel/ Zástrčka napájecího kabelu Odtoková hadice Nastavitelné nožičky (viz strana 41) Kryt odtokového filtru (viz strana 31) Upozornění Pokud pračka běží, napájecí kabel NEOHÝBEJTE. Příslušenství Ujistěte se, že jsou k pračce dodána všechna příslušenství. Koleno (viz strana 43) K upevnění odtokové hadice Krytka (4) (viz strana 40-41) Přívodní hadice (viz strana 42) Jedna z těchto hadic je dodána k pračce. Klíč (viz strana 40-41) Konec A je určen k nastavení nožek. Konec B je určen pro kotevní šrouby. Standardní hadice A B Hadice s uzavíracím ventilem 10 - Čtěte před použitím NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:30

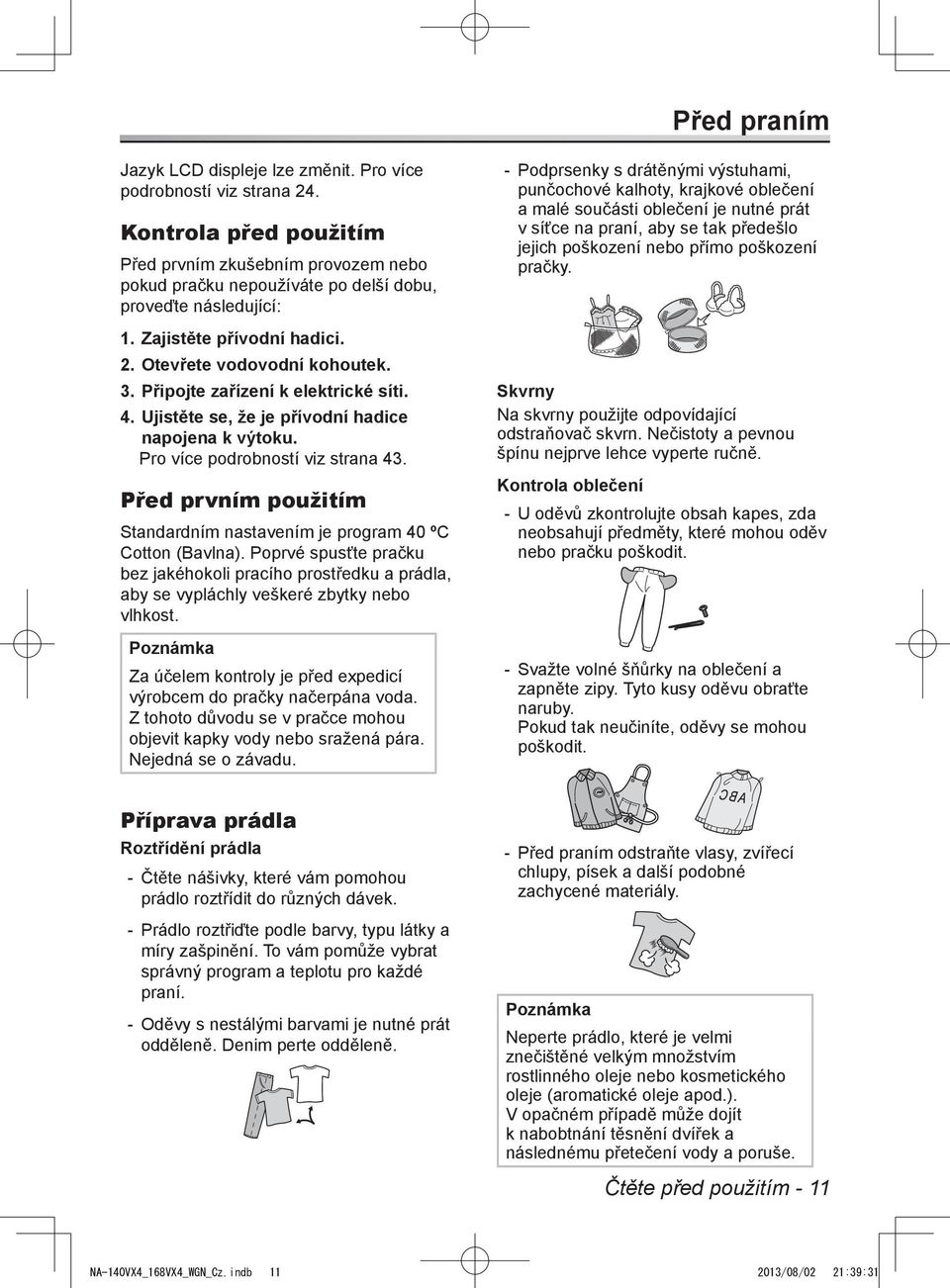

11 Před praním Jazyk LCD displeje lze změnit. Pro více podrobností viz strana 24. Kontrola před použitím Před prvním zkušebním provozem nebo pokud pračku nepoužíváte po delší dobu, proveďte následující: 1. Zajistěte přívodní hadici. 2. Otevřete vodovodní kohoutek. 3. Připojte zařízení k elektrické síti. 4. Ujistěte se, že je přívodní hadice napojena k výtoku. Pro více podrobností viz strana 43. Před prvním použitím Standardním nastavením je program 40 ºC Cotton (Bavlna). Poprvé spusťte pračku bez jakéhokoli pracího prostředku a prádla, aby se vypláchly veškeré zbytky nebo vlhkost. Poznámka Za účelem kontroly je před expedicí výrobcem do pračky načerpána voda. Z tohoto důvodu se v pračce mohou objevit kapky vody nebo sražená pára. Nejedná se o závadu. Podprsenky s drátěnými výstuhami, punčochové kalhoty, krajkové oblečení a malé součásti oblečení je nutné prát v síťce na praní, aby se tak předešlo jejich poškození nebo přímo poškození pračky. Skvrny Na skvrny použijte odpovídající odstraňovač skvrn. Nečistoty a pevnou špínu nejprve lehce vyperte ručně. Kontrola oblečení U oděvů zkontrolujte obsah kapes, zda neobsahují předměty, které mohou oděv nebo pračku poškodit. Svažte volné šňůrky na oblečení a zapněte zipy. Tyto kusy oděvu obraťte naruby. Pokud tak neučiníte, oděvy se mohou poškodit. Příprava prádla Roztřídění prádla Čtěte nášivky, které vám pomohou prádlo roztřídit do různých dávek. Prádlo roztřiďte podle barvy, typu látky a míry zašpinění. To vám pomůže vybrat správný program a teplotu pro každé praní. Oděvy s nestálými barvami je nutné prát odděleně. Denim perte odděleně. Před praním odstraňte vlasy, zvířecí chlupy, písek a další podobné zachycené materiály. Poznámka Neperte prádlo, které je velmi znečištěné velkým množstvím rostlinného oleje nebo kosmetického oleje (aromatické oleje apod.). V opačném případě může dojít k nabobtnání těsnění dvířek a následnému přetečení vody a poruše. Čtěte před použitím - 11 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:31

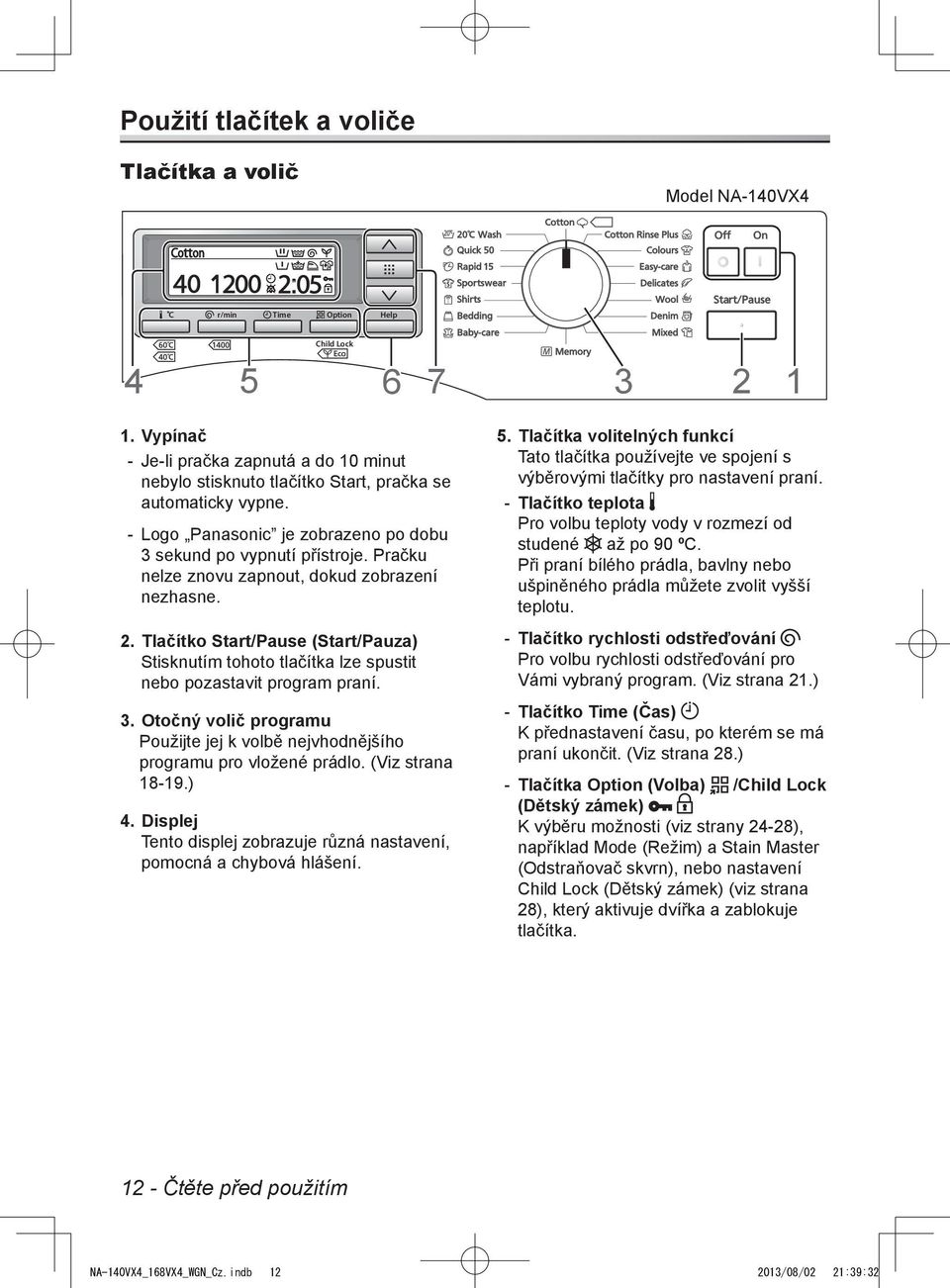

12 Použití tlačítek a voliče Tlačítka a volič Model NA-140VX4 Cotton :05 C r/min Time Option Help Child Lock Vypínač Je-li pračka zapnutá a do 10 minut nebylo stisknuto tlačítko Start, pračka se automaticky vypne. Logo Panasonic je zobrazeno po dobu 3 sekund po vypnutí přístroje. Pračku nelze znovu zapnout, dokud zobrazení nezhasne. 2. Tlačítko Start/Pause (Start/Pauza) Stisknutím tohoto tlačítka lze spustit nebo pozastavit program praní. 3. Otočný volič programu Použijte jej k volbě nejvhodnějšího programu pro vložené prádlo. (Viz strana ) 4. Displej Tento displej zobrazuje různá nastavení, pomocná a chybová hlášení. 5. Tlačítka volitelných funkcí Tato tlačítka používejte ve spojení s výběrovými tlačítky pro nastavení praní. Tlačítko teplota Pro volbu teploty vody v rozmezí od studené až po 90 ºC. Při praní bílého prádla, bavlny nebo ušpiněného prádla můžete zvolit vyšší teplotu. Tlačítko rychlosti odstřeďování Pro volbu rychlosti odstřeďování pro Vámi vybraný program. (Viz strana 21.) Tlačítko Time (Čas) K přednastavení času, po kterém se má praní ukončit. (Viz strana 28.) Tlačítka Option (Volba) /Child Lock (Dětský zámek) K výběru možnosti (viz strany 24-28), například Mode (Režim) a Stain Master (Odstraňovač skvrn), nebo nastavení Child Lock (Dětský zámek) (viz strana 28), který aktivuje dvířka a zablokuje tlačítka Čtěte před použitím NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:32

13 Použití tlačítek a voliče 6. Tlačítko Help (Pomoc) Stisknutím tohoto tlačítka se zobrazí popis aktuálně zvoleného programu. Opětovným stisknutím tohoto tlačítka se vrátíte na obrazovku Main (Hlavní) nebo je možné stisknout tlačítko volitelné funkce a přesunout se na příslušnou obrazovku funkce. 7. Volitelná tlačítka Stiskněte tlačítko nebo a přejděte na další výběr nebo se posuňte v textu (například Pomocný nebo Chybový text). Stiskněte tlačítko a nastavte aktuálně zvolený výběr na displeji. Displej Main (Hlavní) obrazovka se všemi zobrazenými ikonami 1 2 Cotton : Program Čas Tento ukazatel se zobrazí, pokud je přednastaven čas, po kterém se praní ukončí. 4. Teplota 5. Rychlost odstřeďování 6. Vypnutí akustické signalizace Tento ukazatel se zobrazí, pokud akustická signalizace není nastavena na rozeznění po dokončení praní. Více podrobností o nastavení akustické signalizace naleznete na stranách 25 a Zbývající čas Tento ukazatel zobrazuje přibližný čas do skončení programu. Např. 2:05 znamená 2 hodin a 5 minut. Čas se vypočítá z hmotnosti prádla při spuštění praní. 8. Zámek Pokud jsou dvířka zablokována, zobrazí se. (Viz strana 29.) Pokud je aktivována dětská bezpečnostní pojistka, je zobrazeno a. (Viz strana 28.) 9. Volitelné funkce Tyto ukazatele jsou zobrazeny, pokud jsou naprogramovány jejich příslušné funkce. Zde zobrazené volitelné funkce jsou Prewash (Předpírka), Extra Rinse (Extra máchání), Easy Ironing (Snadné žehlení), Stain Master (Odstraňovač skvrn), Eco (Eko) a Speed (Rychlost). 3. Průběh Tento indikátor zobrazuje aktuální průběh Průběh se skládá z praní, máchání, odstřeďování, a odčerpání. Světlo po skončení praní zhasne. Čtěte před použitím - 13 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:33

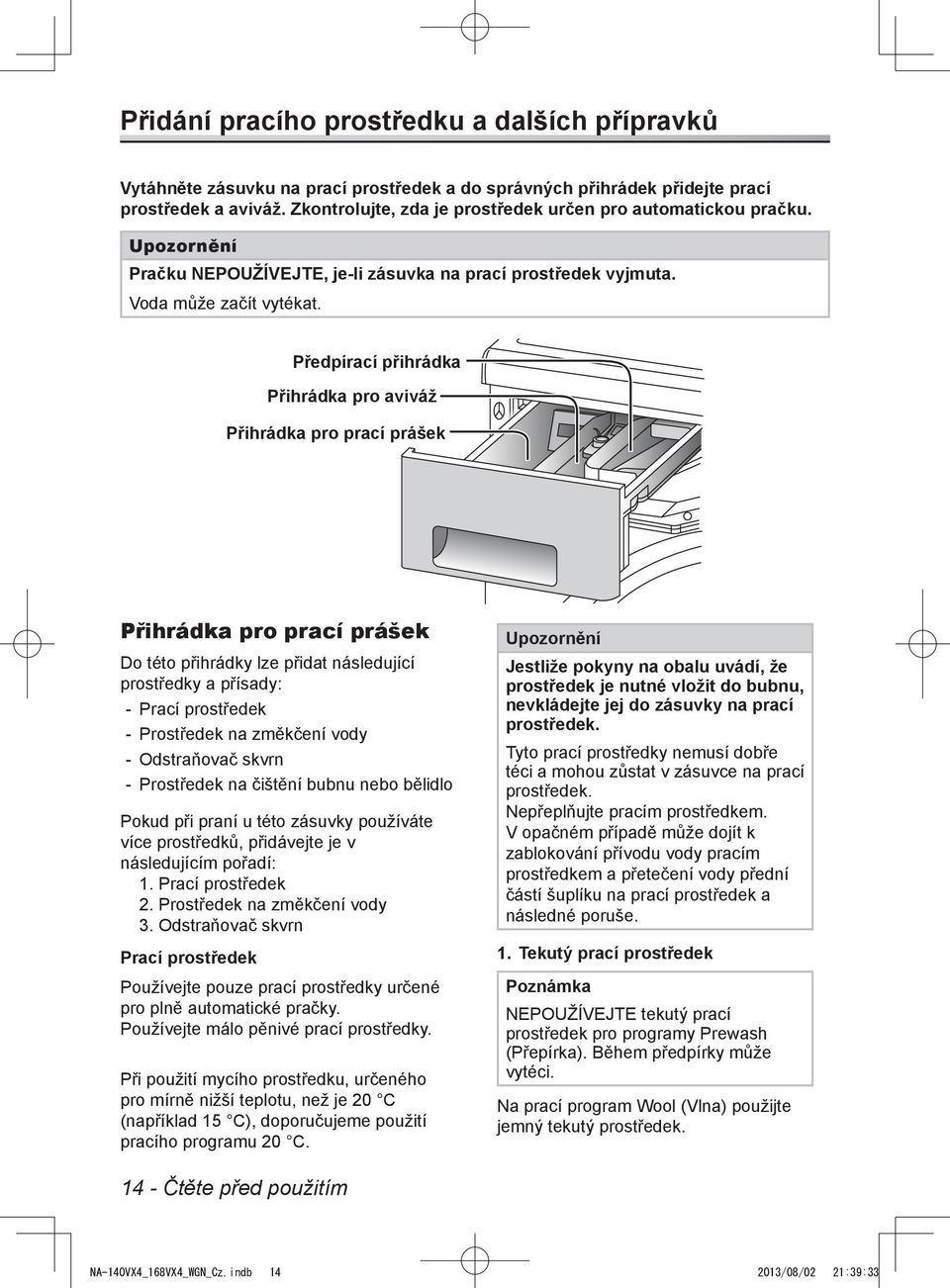

14 Přidání pracího prostředku a dalších přípravků Vytáhněte zásuvku na prací prostředek a do správných přihrádek přidejte prací prostředek a aviváž. Zkontrolujte, zda je prostředek určen pro automatickou pračku. Upozornění Pračku NEPOUŽÍVEJTE, je-li zásuvka na prací prostředek vyjmuta. Voda může začít vytékat. Předpírací přihrádka Přihrádka pro aviváž Přihrádka pro prací prášek Přihrádka pro prací prášek Do této přihrádky lze přidat následující prostředky a přísady: Prací prostředek Prostředek na změkčení vody Odstraňovač skvrn Prostředek na čištění bubnu nebo bělidlo Pokud při praní u této zásuvky používáte více prostředků, přidávejte je v následujícím pořadí: 1. Prací prostředek 2. Prostředek na změkčení vody 3. Odstraňovač skvrn Prací prostředek Používejte pouze prací prostředky určené pro plně automatické pračky. Používejte málo pěnivé prací prostředky. Při použití mycího prostředku, určeného pro mírně nižší teplotu, než je 20 C (například 15 C), doporučujeme použití pracího programu 20 C. Upozornění Jestliže pokyny na obalu uvádí, že prostředek je nutné vložit do bubnu, nevkládejte jej do zásuvky na prací prostředek. Tyto prací prostředky nemusí dobře téci a mohou zůstat v zásuvce na prací prostředek. Nepřeplňujte pracím prostředkem. V opačném případě může dojít k zablokování přívodu vody pracím prostředkem a přetečení vody přední částí šuplíku na prací prostředek a následné poruše. 1. Tekutý prací prostředek Poznámka NEPOUŽÍVEJTE tekutý prací prostředek pro programy Prewash (Přepírka). Během předpírky může vytéci. Na prací program Wool (Vlna) použijte jemný tekutý prostředek Čtěte před použitím NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:33

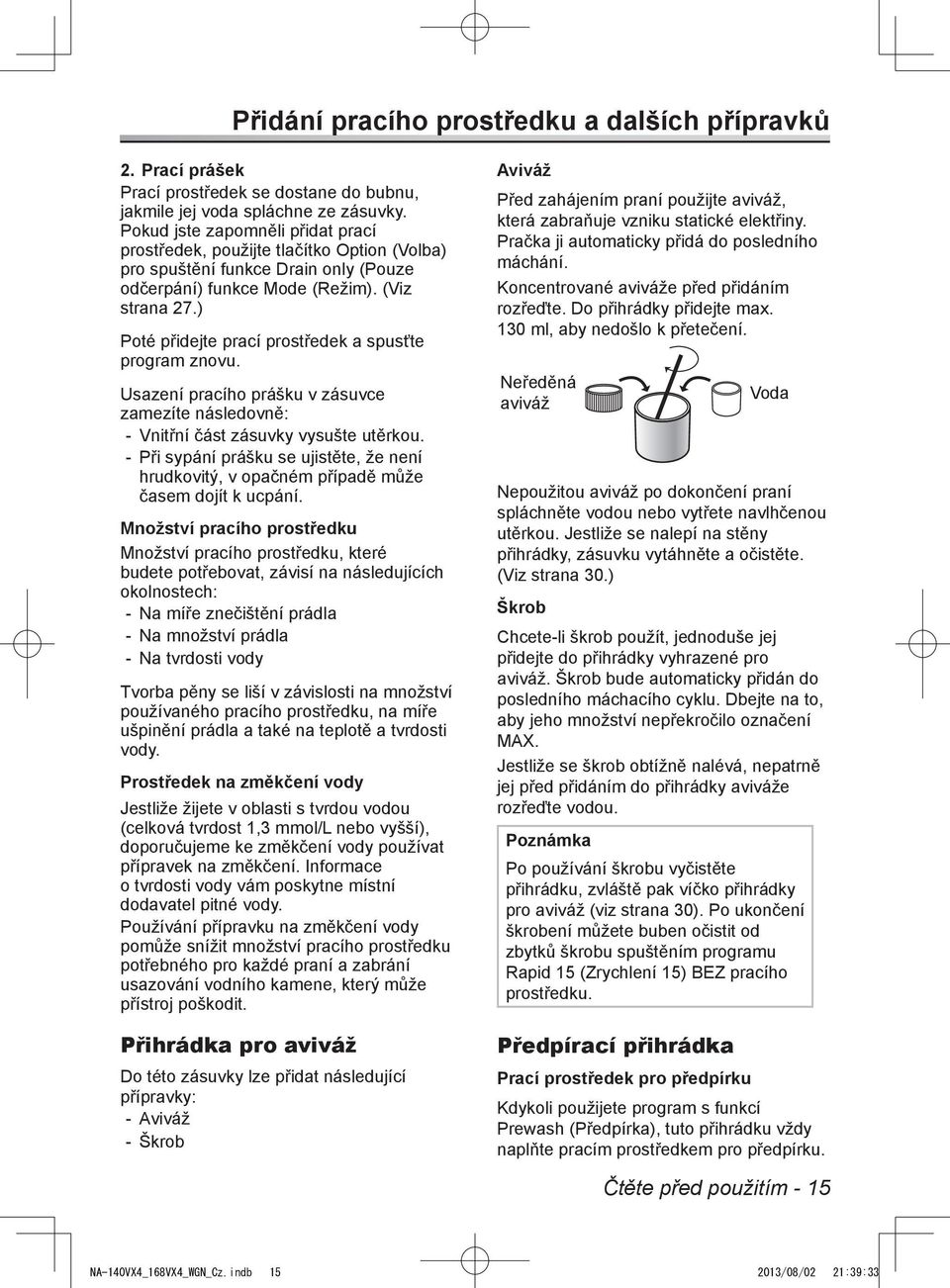

15 Přidání pracího prostředku a dalších přípravků 2. Prací prášek Prací prostředek se dostane do bubnu, jakmile jej voda spláchne ze zásuvky. Pokud jste zapomněli přidat prací prostředek, použijte tlačítko Option (Volba) pro spuštění funkce Drain only (Pouze odčerpání) funkce Mode (Režim). (Viz strana 27.) Poté přidejte prací prostředek a spusťte program znovu. Usazení pracího prášku v zásuvce zamezíte následovně: Vnitřní část zásuvky vysušte utěrkou. Při sypání prášku se ujistěte, že není hrudkovitý, v opačném případě může časem dojít k ucpání. Množství pracího prostředku Množství pracího prostředku, které budete potřebovat, závisí na následujících okolnostech: Na míře znečištění prádla Na množství prádla Na tvrdosti vody Tvorba pěny se liší v závislosti na množství používaného pracího prostředku, na míře ušpinění prádla a také na teplotě a tvrdosti vody. Prostředek na změkčení vody Jestliže žijete v oblasti s tvrdou vodou (celková tvrdost 1,3 mmol/l nebo vyšší), doporučujeme ke změkčení vody používat přípravek na změkčení. Informace o tvrdosti vody vám poskytne místní dodavatel pitné vody. Používání přípravku na změkčení vody pomůže snížit množství pracího prostředku potřebného pro každé praní a zabrání usazování vodního kamene, který může přístroj poškodit. Přihrádka pro aviváž Do této zásuvky lze přidat následující přípravky: Aviváž Škrob Aviváž Před zahájením praní použijte aviváž, která zabraňuje vzniku statické elektřiny. Pračka ji automaticky přidá do posledního máchání. Koncentrované aviváže před přidáním rozřeďte. Do přihrádky přidejte max. 130 ml, aby nedošlo k přetečení. Neředěná aviváž Nepoužitou aviváž po dokončení praní spláchněte vodou nebo vytřete navlhčenou utěrkou. Jestliže se nalepí na stěny přihrádky, zásuvku vytáhněte a očistěte. (Viz strana 30.) Škrob Chcete-li škrob použít, jednoduše jej přidejte do přihrádky vyhrazené pro aviváž. Škrob bude automaticky přidán do posledního máchacího cyklu. Dbejte na to, aby jeho množství nepřekročilo označení MAX. Jestliže se škrob obtížně nalévá, nepatrně jej před přidáním do přihrádky aviváže rozřeďte vodou. Poznámka Po používání škrobu vyčistěte přihrádku, zvláště pak víčko přihrádky pro aviváž (viz strana 30). Po ukončení škrobení můžete buben očistit od zbytků škrobu spuštěním programu Rapid 15 (Zrychlení 15) BEZ pracího prostředku. Předpírací přihrádka Voda Prací prostředek pro předpírku Kdykoli použijete program s funkcí Prewash (Předpírka), tuto přihrádku vždy naplňte pracím prostředkem pro předpírku. Čtěte před použitím - 15 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:33

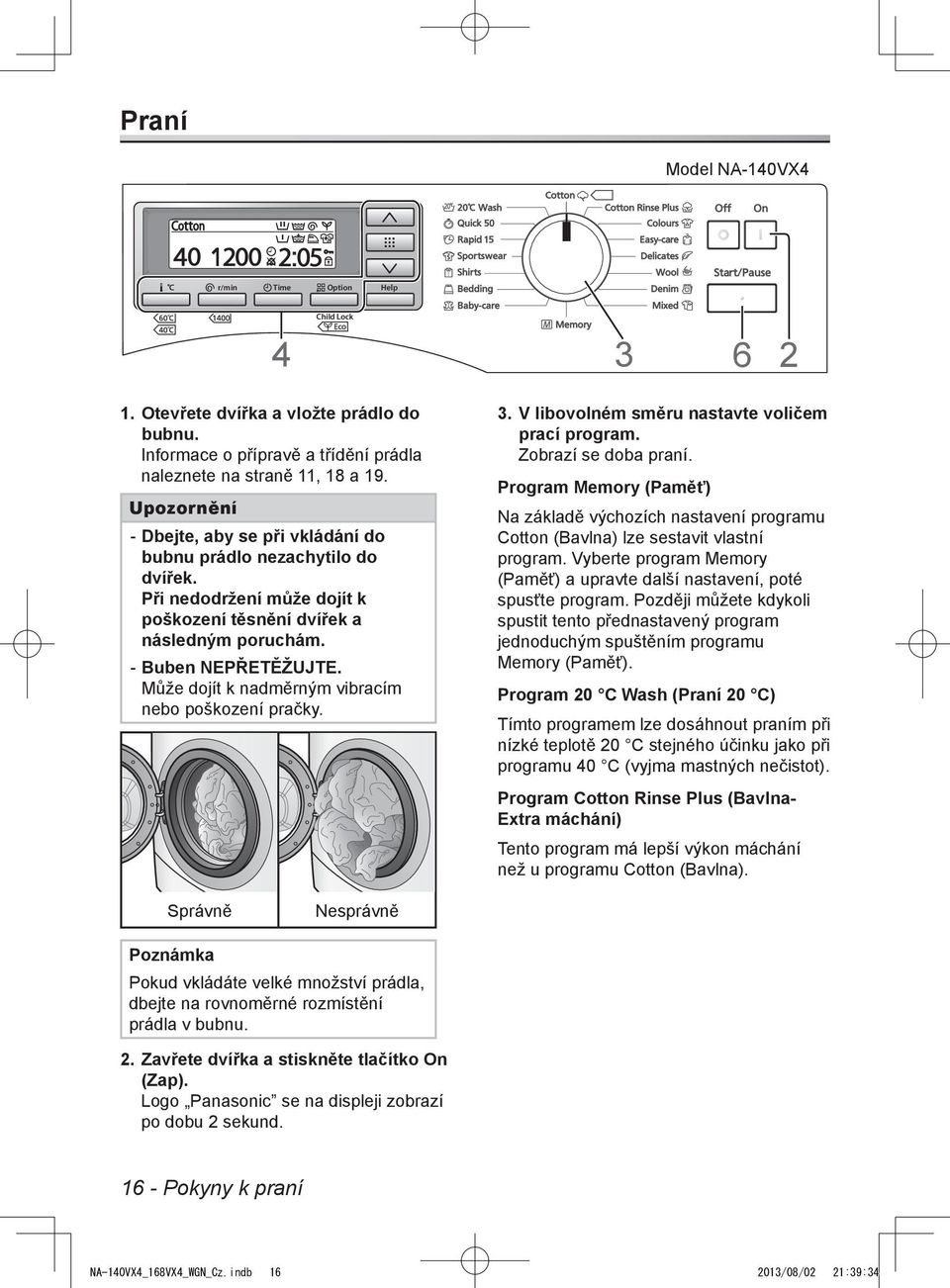

16 Praní Model NA-140VX4 Cotton :05 C r/min Time Option Help 4 Child Lock Otevřete dvířka a vložte prádlo do bubnu. Informace o přípravě a třídění prádla naleznete na straně 11, 18 a 19. Upozornění Dbejte, aby se při vkládání do bubnu prádlo nezachytilo do dvířek. Při nedodržení může dojít k poškození těsnění dvířek a následným poruchám. Buben NEPŘETĚŽUJTE. Může dojít k nadměrným vibracím nebo poškození pračky. 3. V libovolném směru nastavte voličem prací program. Zobrazí se doba praní. Program Memory (Paměť) Na základě výchozích nastavení programu Cotton (Bavlna) lze sestavit vlastní program. Vyberte program Memory (Paměť) a upravte další nastavení, poté spusťte program. Později můžete kdykoli spustit tento přednastavený program jednoduchým spuštěním programu Memory (Paměť). Program 20 C Wash (Praní 20 C) Tímto programem lze dosáhnout praním při nízké teplotě 20 C stejného účinku jako při programu 40 C (vyjma mastných nečistot). Program Cotton Rinse Plus (Bavlna- Extra máchání) Tento program má lepší výkon máchání než u programu Cotton (Bavlna). Správně Nesprávně Poznámka Pokud vkládáte velké množství prádla, dbejte na rovnoměrné rozmístění prádla v bubnu. 2. Zavřete dvířka a stiskněte tlačítko On (Zap). Logo Panasonic se na displeji zobrazí po dobu 2 sekund Pokyny k praní NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:34

17 Praní 4. Výběr volitelných funkcí. Více podrobností a informací o nastavení postupů u každé funkce se dozvíte na stranách Další informace o dostupných funkcích a nastaveních každého programu naleznete na straně Do zásuvky na prací prostředek přidejte prací prostředek. (Viz strana ) 6. Stiskněte tlačítko Start. Po spuštění pračky proběhne odhad náplně k praní. Výpočty odhadů náplní k praní jsou založeny na běžných objemech prádla. Aktuální výsledky se mohou lišit v závislosti na různých typech a veliostech prádla. Po přibližně 30 sekundách se zobrazí nový čas praní a voda začne proudit dovnitř. Odhad náplně k praní Po spuštění pračky je zobrazen čas praní pro odhadnutou náplň, poté je odhadováno množství prádla v bubnu. V průběhu odhadování je zobrazena následující obrazovka. Odhadování Náplně k praní Po přibližně 5 sekundách je zobrazen nový čas praní a voda začně proudit dovnitř. Náplň k praní není odhadována u následujících programů. Program Wool (Vlna) Program Silk/Lingerie (Hedvábí/Spodní prádlo) Program Rapid 15 (Zrychlení 15) Program Shirts (Košile) Program Sportswear (Sportovní oblečení) Program Bedding (Ložní prádlo) Program Outdoor (Venkovní) Program Denim Po dokončení programu se rozezní akustická signalizace a automaticky se odjistí dveře. Funkci Option (Volba) lze použít k zapnutí nebo vypnutí akustické signalizace. (Viz strany 25 a 27.) Upozornění Po praní při vysoké teplotě buďte opatrní, abyste se při manipulaci s prádlem nebo dotykem o buben nespálili. Poznámka Po přibližně 30 sekundách je zobrazena náplň k praní jako procento prací kapacity programu. Náplň k praní je vypočítána na základě běžného objemu prádla. Aktuální výsledky se mohou lišit v závislosti na různých typech a veliostech prádla. Prací kapacita 0% 50% 100% V případě, že během základního programu není z prádla odstraněn všechen prací prostředek, použijte funkci Extra Rinse (Extra máchání). Při velké zátěži u funkcí Eco (Eko) a Speed (Rychlost) se může prádlo přilepit uvnitř na buben. Toto je běžné. Vyjměte prádlo z pračky a podle potřeby je upravte do původního tvaru. Prádlo neponechávejte po ukončení programu příliš dlouho v pračce, neboť se může zbarvit. Pokyny k praní - 17 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:34

18 Volba programu Program Popis 140VX4 Max. náplň 168VX4 Max. náplň Cotton (Bavlna) Denní program pro bavlnu, lněné a bavlněné směsi. 10 kg 8 kg Cotton Rinse Plus (Bavlna-Extra máchání) Denní praní prádla z bavlny, lněných a bavlněných směsí s důkladnějším máchacím cyklem. 10 kg 8 kg Easy-care (Snadná péče) Jemné praní bavlny, lněných materiálů a syntetických materiálů. 5 kg 4 kg Delicates (Jemné) Jemné praní pro syntetická vlákna, satén, krajky apod., které zamezuje poškození. 5 kg 4 kg Wool (Vlna) Jemné praní pro vlnu a směsi vlny určené k praní v pračce i ruční praní, které zamezuje sražení prádla. 2 kg 2 kg Silk/Lingerie (Hedvábí/Spodní prádlo) Cyklus velmi jemného praní pro jemné hedvábí a spodní prádlo. 2 kg Quick 50 (Rychlé 50) 50 minutový rychlý program pro lehce zašpiněné bavlněné a lněné směsi. 5 kg 4 kg Rapid 15 (Zrychlení 15) 15 minutový rychlý program pro malé množství lehce zašpiněného prádla. 2 kg 2 kg Colours (Barevné) Program pro zachování stálobarevnosti bavlny a bavlněných směsí. 5 kg 4 kg 18 - Pokyny k praní NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:35

19 Volba programu Program Popis 140VX4 Max. náplň 168VX4 Max. náplň Mixed (Smíšené) Smíšená náplň pro praní různých textilií, např. bavlny, lnu a syntetického vlákna. 10 kg 20 C Wash (Praní 20 C) Memory (Paměť) Baby-care (Dětská péče) Úsporný program s nízkou teplotou pro lehce zašpiněné bavlněné a lněné směsi. Přizpůsobený program pro praní lněných a bavlněných směsí. Zapamatuje si naposledy použité nastavení. Program intenzivního máchání pro praní dětského oblečení, spodního prádla, prostěradel, ručníků atd. 5 kg 4 kg 10 kg 8 kg 5 kg Skin-care (Péče o pokožku) Prací program pro citlivou pokožku. 4 kg Shirts (Košile) Praní pro límce a zašpiněné manžety košil a halenek. Zabraňuje pomačkání. 2 kg 2 kg Sportswear (Sportovní oblečení) Pro praní syntetického sportovního prádla. 3 kg 3 kg Bedding (Ložní prádlo) Praní velkých kusů, např. ložního prádla. 3 kg 3 kg Outdoor (Venkovní) Pro praní syntetických látek a venkovního oblečení s voděodolnou úpravou. 3 kg Denim Velmi jemné praní džínoviny s omezeným blednutím barev. 2 kg Pokyny k praní - 19 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:36

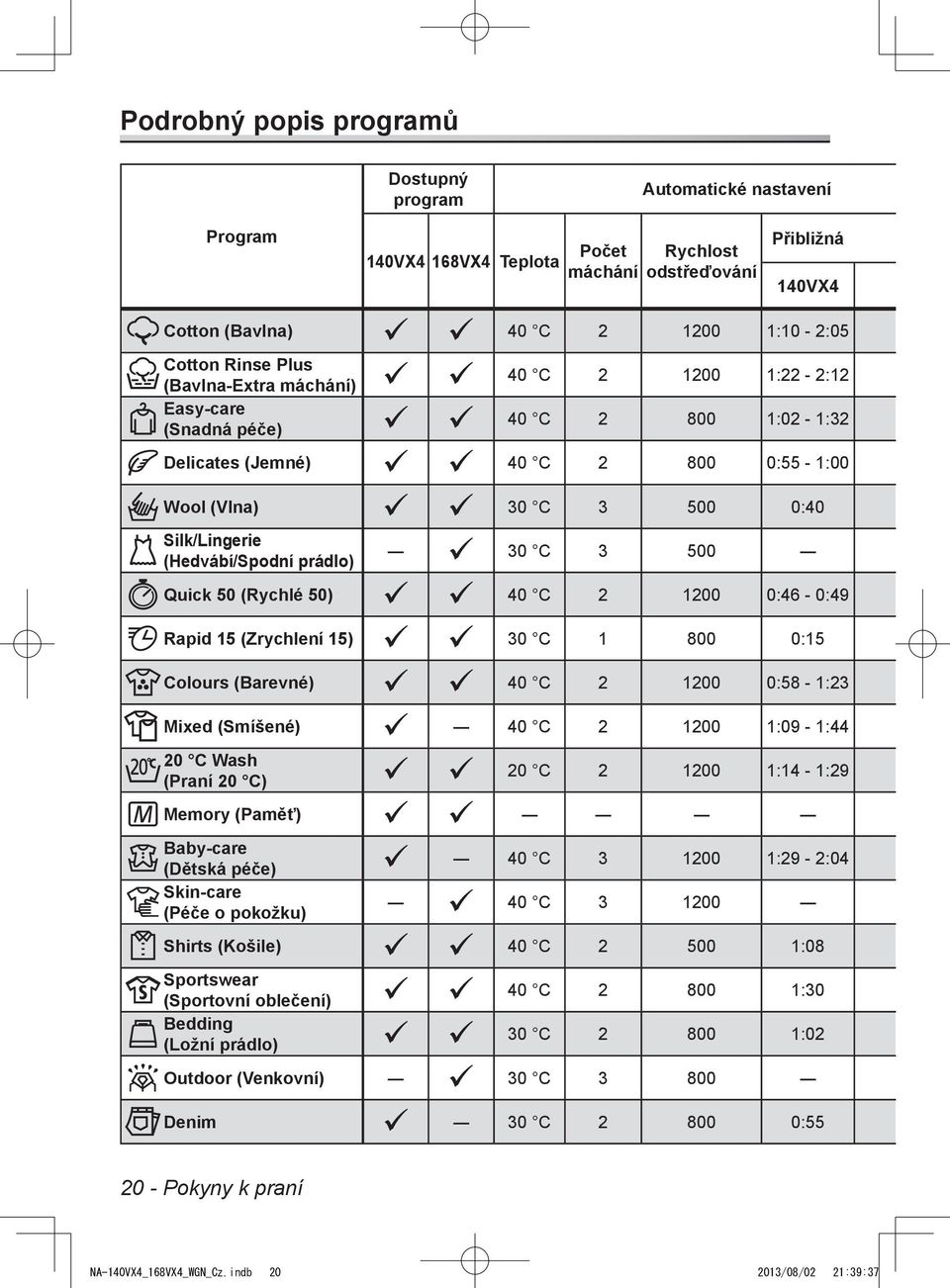

20 Podrobný popis programů Program Dostupný program 140VX4 168VX4 Teplota Cotton (Bavlna) Cotton Rinse Plus (Bavlna-Extra máchání) Easy-care (Snadná péče) Delicates (Jemné) Wool (Vlna) Silk/Lingerie (Hedvábí/Spodní prádlo) Quick 50 (Rychlé 50) Rapid 15 (Zrychlení 15) Colours (Barevné) Mixed (Smíšené) 20 C Wash (Praní 20 C) Počet máchání Automatické nastavení Rychlost odstřeďování Přibližná 140VX4 délk pran 168VX 40 C :10-2:05 1: C :22-2:12 1: C :02-1:32 1: C :55-1:00 0: C :40 0:40 30 C :40 40 C :46-0:49 0: C :15 0:15 40 C :58-1:23 0: C :09-1:44 20 C :14-1:29 1:14-1 Memory (Paměť) Baby-care (Dětská péče) 40 C :29-2:04 Skin-care (Péče o pokožku) 40 C :29-1 Shirts (Košile) Sportswear (Sportovní oblečení) Bedding (Ložní prádlo) 40 C :08 1:08 40 C :30 1:30 30 C :02 1:02 Outdoor (Venkovní) 30 C :48 Denim 30 C : Pokyny k praní NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:37

21 Podrobný popis programů ní Ruční nastavení Volitelné funkce délka Rychlost ižná praní odstřeďování Teplota X4 168VX4 168VX4 140VX4 Eco/ Speed (Eko/ Rychlost) Extra Rinse (Extra máchání) Prewash (Předpírka) Easy Ironing (Snadné žehlení) Stain Master (Odstraňovač skvrn) 2:05 1:10-1:50 Studená - 90 C :12 1:22-1:57 Studená - 90 C :32 1:02-1:22 Studená - 60 C :00 0:55-1:00 Studená - 40 C :40 Studená - 40 C :40 Studená - 40 C :49 0:46-0:49 Studená - 60 C :15 Studená - 30 C :23 0:58-1:13 Studená - 40 C :44 Studená - 40 C :29 1:14-1:29 Studená - 20 C Studená - 90 C :04 Studená - 90 C :29-1:49 Studená - 90 C :08 Studená - 60 C :30 Studená - 40 C :02 Studená - 40 C :48 Studená - 40 C Studená - 40 C Pokyny k praní - 21 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:38

22 Praní jemného prádla Programy Wool (Vlna), Silk/ Lingerie (Hedvábí/Spodní prádlo) a Delicates (Jemné) Při těchto programech se buben kolébá jemně. Více informací o pokynech k praní naleznete na stranách Náplně jemného prádla Program Wool (Vlna): 2 kg a méně Program Delicates (Jemné): 5 kg a méně (140VX4), 4 kg a méně (168VX4) Program Silk/Lingerie (Hedvábí/Spodní prádlo): 2 kg a méně Přibližná hmotnost Vlněný svetr: 400 g Sušení prádla Bílé nebo světle barevné oblečení, vlněné a nylonové prádlo nevěste v blízkosti tepelného zdroje nebo na slunce. Po vyprání lehce zmačkané vlněné nebo nylonové oděvy rozložte a před zavěšením do stínu je narovnejte do původního tvaru. Tímto krokem si také ušetříte žehlení. Vlněné prádlo pověste tak, aby nedocházelo k záhybům nebo pomačkání nebo je rozprostřete. Hedvábná halenka: 200 g Košile, halenky a kalhoty pověste na ramínko. Okolo ramínka můžete namotat ručník, kterým vytvarujte oblast ramenou, aby se zachoval tvar po usušení. Kalhoty: 400 g Tipy pro praní jemného prádla Vkládání prádla do bubnu Každý kus prádla položte na předchozí. Prací prostředek Na vlněné prádlo používejte jemný tekutý prací prostředek. Ostatní prací prostředky mohou oděvy poškodit. Pokud se prádlo při praní srazí V takovém případě oděv rozložte do původní velikosti na žehlicí prkno. Zajistěte špendlíky správný tvar a velikost. Poté pomocí žehličky nechte na tento oděv působit páru a posléze nechte prádlo vyschnout. U programů Wool (Vlna), Delicates (Jemné) a Silk/Lingerie (Hedvábí/ Spodní prádlo) bude pravděpodobně třeba použít funkci Extra Rinse (Extra máchání), aby se z prádla odstranil přebytečný prací prostředek. (Viz strany 25 a 26.) 22 - Pokyny k praní NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:39

23 Praní ložního prádla a venkovního oblečení Program Bedding (Ložní prádlo) Ujistěte se, že štítek s pokyny pro praní na každém kusu prádla uvádí buď symbol praní nebo ruční praní (, ). Perte vždy pouze jednu přikrývku. Pratelné Přikrývka ze 100 % syntetického vlákna až 3 kg Futon ze 100 % syntetického vlákna a přikrývka ze 100 % bavlny až 1,5 kg (velikost jednolůžka) Povlečení Přehozy Prostěradla ze 100 % syntetického vlákna Nepratelné Přikrývky ze 100 % vlny Silně vycpané přikrývky Elektrické přikrývky (včetně obalu) Vkládání ložního prádla do bubnu 1. Složte přikrývky nebo přehozy na čtvrtinu jejich původní velikosti. 2. Vložte přikrývku nebo přehoz do bubnu. Před vložením do bubnu je složte. Oba konce přikrývky musí směřovat dovnitř bubnu. Upozornění Přikrývku nebo přehoz NESMOTÁVEJTE do koule, ani je neskládejte nahodile. Mohou se vyskytnout nadměrné vibrace, které mohou prádlo nebo pračku poškodit. Poznámka Nepoužívejte na přehoz síťky. Zabraňují důkladnému odstřeďování. Program Outdoor (Venkovní) Ujistěte se, že štítek s pokyny pro praní na každém kusu prádla uvádí buď symbol praní nebo ruční praní či symbol označující, že se nesmí chemicky čistit (,, ). Pratelné Venkovní oblečení ze syntetického vlákna, např. nepromokavý oděv, bundy a kalhoty až 3 kg Nepratelné Oblečení s bavlněnou podšívkou nebo vycpávkami, či peřiny Spací pytle a obaly ze syntetického vlákna Poznámka Před praním zavřete zipy a zapněte knoflíky. Neperte samostatně oblečení v síťce na praní, protože náplň může být nevyvážená, a proto se nevypere důkladně. Vodoodpudivé úpravy mohou časem přijít o svou funkci. Voděodolnost obnovíte vyžehlením oděvu při nízké teplotě, sušením v sušičce nebo nanesením běžně dostupných voděodolných přípravků. Pokud používáte voděodolné přípravky, dbejte pokynů uvedených na výrobku nebo instrukcí na oděvu. Po procesu odstředění nepromokavého oblečení doporučujeme položit před pračku ručníky, aby se zachytila případná voda, která z něj může vytéct. Pokyny k praní - 23 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:40

24 Volitelné funkce: Volba V závislosti na programu lze naprogramovat kombinaci různých funkcí praní. Je také možno změnit nastavení, například zvuk průběhu a jazyk. Poznámka Některé funkce nelze vybrat k určitým programům. (Viz strana ) Položky zobrazené s pomlčkou jsou nedostupné funkce. Pokud zvolíte nedostupnou funkci, ozve se signalizace chyby. Nastavení jazyka displeje Je možné zvolit jazyk displeje z následujících jazyků: English Русский Deutsch Svenska Français Dansk Italiano Norsk Español Suomi Nederlands 1. Stiskněte tlačítko Option (Volba). Cotton 40 C 200 r/min 2:05 Time Option Help 3. Stiskněte tlačítko. C Language Speed/Eco Easy Ironing r/min English Normal Of f Time Option 4. Tlačítko tiskněte tolikrát, dokud nevyberete požadovaný. Language English Francais Deutsch Italiano C r/min Time Option Help Help 5. Stiskněte tlačítko, tlačítko Option (Volba) nebo neprovádějte žádnou činnost po dobu 7 sekund. Jazyk je nastaven a displej se vrátí na obrazovku Option (Volba). 6. Proveďte jakoukoli z následujících činností a opusťte obrazovku Option (Volba). Stiskněte tlačítko Option (Volba) nebo neprovádějte žádnou činnost po dobu 7 sekund. Displej se vrátí na obrazovku Main (Hlavní). Zobrazí se obrazovka odpovídající funkce Stiskněte tlačítko. Speed/Eco Easy Ironing Stain Master Normal Of f Of f 1 10 C r/min Time Option Help 24 - Pokyny k praní NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:40

25 Volitelné funkce: Volba Nastavení jiné funkce Volba 1. Stiskněte tlačítko Option (Volba). Zobrazí se obrazovka Option (Volba). Speed/Eco Easy Ironing Stain Master Normal Of f Of f Pokud chcete zrušit nastavení, přeskočte na krok Tiskněte tolikrát tlačítko nebo, dokud není vybrána požadovaná funkce. Mode Buzzer OPeration Sound On On Stiskněte tlačítko. U volby více funkcí se zobrazí obrazovka vybrané funkční nabídky. Mode Rinse only Spin only U volby funkce On/Off (Zap/Vyp) se nastavení změní z On (Zap) na Off (Vyp), případně obráceně. Poté přeskočte na krok 5. Extra Rinse Prewash Mode Extra Rinse Prewash Mode 1 6 Of f Of f 4 10 On Of f Tiskněte tolikrát tlačítko nebo, dokud není vybrán požadovaný výběr, poté stiskněte tlačítko, tlačítko Option (Volba) nebo neprovádějte žádnou činnost po dobu 7 sekund. Výběr je nastaven a zobrazení se vrátí na obrazovku Option (Volba). 5. Proveďte jakoukoli z následujících činností a opusťte obrazovku Option (Volba). Stiskněte tlačítko Option (Volba) nebo neprovádějte žádnou činnost po dobu 7 sekund. Displej se vrátí na obrazovku Main (Hlavní). Zobrazí se obrazovka odpovídající funkce. Speed/Eco (Rychlost/Eko) Je možné zkrátit prací cyklus nebo uspořit energii. Speed/Eco Easy Ironing Stain Master Funkce Normal Wash (Běžné praní) Speed (Rychlost) Eco (Eko) Normal Of f Of f Popis 1 10 Cyklus běžného praní Doba praní je kratší než u základních programů, vhodné pro lehce ušpiněné prádlo. Praní spotřebuje méně energie a vody, ale potrvá déle. Poznámka Funkce Speed (Rychlost) a Eco (Eko) nemohou být nastaveny současně s jakoukoli z funkcí Stain Master (Odstraňovač skvrn). Pokyny k praní - 25 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:41

26 Volitelné funkce: Volba Easy Ironing (Snadné žehlení) Tato funkce učiní jednodušší žehlení jemnějším odstřeďováním prádla (při 800 r/min nebo nižších). Easy Ironing Stain Master Extra Rinse 26 - Pokyny k praní Of f Of f Of f 2 10 Po dokončení praní se prádlo po dobu 30 minut nebo do doby otevření dvířek přerušovaně pohybuje. Tento způsob omezí pomačkání a pomůže rozmotat zapletené prádlo. V průběhu praní, ale již ne po skončení pracího procesu je možné aktivovat nebo deaktivovat funkci Easy Ironing (Snadné žehlení). Stain Master (Odstraňovač skvrn) Můžete zvolit funkci, která je nejvhodnější pro určité skvrny z 23 funkcí Stain Master (Odstraňovače skvrn). K pracímu programu budou automaticky přidány volitelné funkce. Stain Master Extra Rinse Prewash Of f Of f Of f 3 10 Poznámka Pokud je nastavená jakákoli z funkcí Stain Master (Odstraňovač skvrn), čas praní se prodlouží o 60 až 100 minut. Typ pracího prostředku nebo jeho nedostatečné množství budou mít vliv na účinnost funkce Stain Master (Odstraňovač skvrn). Přidejte správné množství pracího prostředku. Poznámka Množství pracího prostředku, které budete potřebovat, závisí na následujících okolnostech: Na míře znečištění prádla Na množství prádla Na tvrdosti vody Funkce Stain Master (Odstraňovače skvrn) se skládá z následujících funkcí: Cuff Grime (Znečištěné manžety) - - Tea (Čaj) - Socks (Ponožky) Juice (Džus) - Sweat (Pot) Soft Drinks (Nealkoholické nápoje) Blood (Krev) Fruit (Ovoce) Deo.Stains Vegetable (Skvrny od (Zelenina) deodorantu)* Mud (Bláto) Tomato (Rajčata) Grass (Tráva) Sauce (Omáčka) Lipstick (Rtěnka) Oil (Olej) Make-up Butter (Máslo) (Make-up) Red wine Egg (Vejce) (Červené víno) Beer (Pivo) Chocolate (Čokoláda) Coffee (Káva) * Funkce Deo.Stains (Skvrny od deodorantu) je určená pro žluté skvrny vzniklé od potu a deodorantů (antiperspirantů). Extra Rinse (Extra máchání) Máchat prádlo je možné důkladněji s extra máchacím cyklem. Extra Rinse Prewash Mode Of f Of f 4 10 V průběhu pracího cyklu, ale již ne po jeho skončeni je možné aktivovat nebo deaktivovat funkci Extra Rinse (Extra máchání). NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:41

27 Volitelné funkce: Volba Prewash (Předpírka) Je možné použít cyklus předpírky pro velmi znečištěné prádlo. Prewash Mode Buzzer Of f On 5 10 Mode (Režim) Můžete vybrat jeden proces nebo jej zkombinovat s několika procesy výběrem funkce Mode (Režim). Mode Buzzer OPeration Sound On On Poznámka Jednotlivé funkce nelze vybrat pro program Rapid 15 (Zrychlení 15). Funkce Rinse only (Pouze máchání) Spin only (Pouze odstřeďování) Rinse hold (Přidržet máchání) Popis 6 10 Máchání vypraného prádla (Voda z máchání zůstává v bubnu) Odstřeďování vypraného prádla Praní a máchání prádla (Voda z máchání zůstává v bubnu) Kdykoli spustíte pračku, displej blikáním potvrzuje, že tato funkce právě probíhá. Pokud zůstala voda v bubnu, funkce Rinse only (Pouze máchání), Spin only (Pouze odstřeďování) a funkce Rinse + Spin (Máchání + odstřeďování) začínají odčerpáním vody z bubnu. Buzzer (Akustická signalizace) Je možné nastavit akustickou signalizaci tak, aby se rozezněla po dokončení praní. Buzzer OPeration Sound Brightness On On 7 10 Operation Sound (Zvuk průběhu) Můžete zvolit, zda se rozezní zvuk průběhu. OPeration Sound Brightness Language Brightness (Jas) Je možné vybrat jas displeje. Brightness Language Speed/Eco On English English Normal Rinse + Spin (Máchání + odstřeďování) Drain only (Pouze odčerpání) Máchání a odstřeďování vypraného prádla do sucha Odčerpání vody z bubnu Pokyny k praní - 27 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:43

28 Volitelné funkce: Ostatní Teplota, Rychlost odstřeďování a Čas 1. Stiskněte tlačítko požadované funkce. Zobrazí se obrazovka odpovídající funkce. r/min Aktuálně zvolená hodnota Další volitelná hodnota 2. Tiskněte tlačítko nebo tolikrát, dokud není vybrána požadovaná hodnota. 3. Proveďte jakoukoli z následujících činností a nastavte požadovanou hodnotu. Stiskněte tlačítko nebo tlačítko volitelné funkce stisknuté během 1. cyklu, případně neprovádějte žádnou činnost po dobu 7 sekund. Hodnota je nastavena a zobrazení se vrátí na obrazovku Main (Hlavní). Zobrazí se obrazovka odpovídající funkce. Čas Je možné použít funkci Time (Čas) a přednastavit čas, kdy má praní skončit. Nelze přednastavit programy Wool (Vlna) a Silk/Lingerie (Hedvábí/Spodní prádlo). V závislosti na typu prádla, teplotě, přívodu vody a stavu odtoku může pračka ukončit praní dříve nebo později než v předem nastavený čas. Přednastavený čas zrušíte stisknutím tlačítka Off (Vyp). (Zruší se všechna nastavení.) Poznámka Používáte-li funkci odloženého startu, NEPOUŽÍVEJTE obtížně rozpustné prací prostředky, neboť do spuštění praní mohou ztvrdnout a posléze obtížně vytékat. Dětská bezpečnostní pojistka Dětská bezpečnostní pojistka má zabránit dětem, aby nevlezly do bubnu pračky, kde by mohly uvíznout. Tato funkce udržuje dvířka bezpečně zavřená a zajištěná, dokonce i když se pračka nepoužívá. Blokuje také ovládací tlačítka. Aktivace a deaktivace dětské bezpečnostní pojistky 1. Zapněte pračku. 2. Stiskněte a přidržte tlačítko Option (Volba) alespoň po dobu 5 sekund. Zobrazí se symboly a, které signalizují, že je aktivována děstká pojistka. 3. Chcete-li ji deaktivovat, opět přidržte tlačítko Option (Volba) po dobu 5 sekund. Ignorujte tři pípnutí a držte tlačítko Option (Volba) stisknuté dokud neproběhne odemknutí Pokyny k praní NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:43

29 Po spuštění praní Požadovaná doba Délka praní závisí na zvoleném programu a teplotě. Skutečná doba se může nepatrně lišit od uvedené. Zobrazená doba zahrnuje čas potřebný k napuštění a vypuštění vody, a proto závisí na tlaku vody, stavu odtoku vody a množství prádla. Změnou funkcí v průběhu programu se může změnit také uvedený čas. Doba se může prodloužit, pokud prádlo v bubnu není rovnoměrně rozloženo. Změna nastavení Po zahájení praní již nelze změnit program, teplotu a přednastavený čas. Pokud se rozhodnete změnit program nebo nastavení teploty, pračku vypněte a poté opět zapněte. Pokud se rozhodnete změnit nastavení máchání nebo odstřeďování během praní, stiskněte po načerpání vody tlačítko Pause (Pauza). Je možné změnit funkci rychlost odstřeďování, Extra Rinse (Extra máchání) a Easy Ironing (Snadné žehlení) v průběhu pracího cyklu. Po dokončení praní nelze nastavení měnit. Odjištění dvířek Při provozu jsou dvířka automaticky zajištěna, zobrazený symbol indikuje zajištění dvířek. Dvířka při zajištění nebo odjištění cvaknou. Poznámka Jsou-li dvířka zajištěna a pračku vypnete, případně dojde-li k výpadku elektrické energie, dvířka zůstanou tak dlouho zajištěna, dokud není obnoven přívod elektrické energie. Tato funkce se liší od dětské bezpečnostní pojistky. (Viz strana 28.) Během provozu stiskněte tlačítko Start pro odjištění dveří. Po 1 minutě poté, co se buben přestane otáčet, se dvířka automaticky odjistí. Pokud se dvířka neotevírají, přejděte na stranu 33. Upozornění Je-li třeba dvířka otevřít uprostřed programu, ujistěte se, že voda z bubnu nevyteče na podlahu. Z dvířek a otvoru dvířek může kapat voda a pěna. V tomto případě je nutné k jejich zachycení použít ručník. Pokyny k praní - 29 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:43

30 Údržba Čištění vnějšího povrchu pračky Vnější povrch pračky čistěte měkkou utěrkou navlhčenou jemným saponátem, např. přípravkem na mytí nádobí nebo mýdlovým roztokem. Varování Na pračku NESTŘÍKEJTE vodu. K čištění nepoužívejte krémové přípravky na nádobí, ředidla ani jiné prostředky s obsahem alkoholu nebo petroleje. Čištění zásuvky na prací prostředky Jestliže není zásuvka pravidelně čištěna, velmi rychle se usadí zbytky pracího prostředku. Zbytky prostředků mohou vytvořit nánosy. 1. Vytáhněte zásuvku na prací prostředek. Víčko přihrádky na aviváž Čištění bubnu Pokud v pračce používáte studenou vodu, mohou se uvnitř bubnu usazovat bakterie, které jsou zdrojem zápachu. Chcete-li tomuto problému předejít, spusťte jednou za měsíc program 90 C Cotton (Bavlna). (Pokud používáte odstraňovač vodního kamene, řiďte se pokyny výrobce.) Upozornění Viry a bakterie se při teplotě 40 C neodstraní. Patogeny se mohou šířit smícháním oblečení a tím přenášet nemoci. Patogeny se ničí při teplotách od 60 C. Nicméně je zbytečné používat teplotu vody až 90 C. 2. Vyjměte zásuvku na prací prostředky, zvedněte ji a současně ji vytáhněte. 3. Prsty stiskněte záchytku vedle přední části víčka na aviváž, poté nadzvedněte a současně vytáhněte ze zásuvky na prací prostředek. Poznámka Při čištění do pračky NEVKLÁDEJTE prádlo ani prací prostředky. Pokud používáte prostředek na čištění bubnu nebo bělidlo, přidejte je do zásuvky na prací prostředek před začátkem praní. Vhodné množství prostředku je 30 ml. (Viz strana ) 4. Ze zásuvky vymyjte vodou starý prací prostředek. K čištění pračky použijte utěrku Údržba NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:44

31 Údržba 5. Zarovnáním otvoru víčko přihrádky na aviváž s jazýčkem zásuvky na prací prostředek vraťte víčko přihrádky na aviváž zpět do původní polohy. Pak zasuňte zásuvku na prací prostředek zpět do hlavní jednotky. 3. Vytáhněte hadici čerpadla, odstraňte víčko, aby mohla voda odtéci. 4. Jakmile odteče veškerá voda, opatrně povolte odtokový filtr. Může vytéct další voda. Toto je běžné. Čištění těsnění dvířek a okénka pračky 5. Otáčením vlevo filtr odšroubujte. Poté jej sejměte. Po každém praní proveďte následující: Z těsnění dvířek odstraňte jakékoli předměty. Setřením okénka a těsnění odstraňte zbytky z tkanin a skvrny. Čištění odtokového filtru Doporučujeme jednou měsíčně čistit odtokový filtr. Na filtru se vytvoří nánosy prachu, které sníží přítok vody. 1. Spotřebič vypněte a odpojte od elektrické zásuvky. 2. Otevřete a sejměte kryt odtokového filtru. Poté pod něj umístěte nádobu pro sběr odtoku. Víčko Hadice čerpadla 6. Odstraňte jakékoli nečistoty z tkanin a zbytky. 7. Vraťte filtr na své místo. 8. Vraťte víčko a hadici čerpadla na původní místo. Upozornění Odtokový filtr Postupujte OPATRNĚ při odpouštění vody. Údržba - 31 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:45

32 Údržba Čištění filtru uzavíracího ventilu Filtr vyčistěte, pokud voda nenatéká řádně. 1. Zavřete přívodní vodovodní kohoutek. 2. Zapněte pračku. 3. Vyberte program Cotton (Bavlna), a poté stiskněte tlačítko Start. 4. Po 1 minutě vypněte pračku. Voda vyteče z přívodní hadice. 5. Odpojte přívodní hadici z pračky. 6. Vyčistěte filtr, který se nachází na zadní straně pračky. Použijte malý kartáček, např. zubní. 8. Opět připojte přívodní hadici. Utáhněte pevně plastovou spojku. 9. Otevřete kohoutek, poté zkontrolujte, zda neuniká voda. Ochrana před zamrznutím přívodní hadice Je-li pračka dovezena v mrazivém počasí, nechte ji před použitím po dobu 24 hodin stát při pokojové teplotě. Budete mít jistotu, že v přívodní hadici nezůstal žádný led, který by ji mohl ucpat. Pokud voda v přívodní hadici zamrzne, proveďte následující: 1. Okolo spojů přívodní hadice omotejte horký ručník. Přípojky Přívodní hadice 2. Do bubnu přidejte 2 až 3 litry horké vody. 7. Pokud je jednotka dodána s hadicí vybavenou uzavíracím ventilem, zavřete napouštěcí kohoutek, odpojte hadici od kohoutku, a poté vyčistěte stejným způsobem filtr na hadici. cca. 50 C 3. Spusťte praní s funkcí Drain only (Pouze odčerpání) funkce Mode (Režim) ppomocí tlačítka Option (Volba). (Viz strany 25 a 27.) 32 - Údržba NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:45

33 Seznam poruch Pračka Praní Problém Příčina Tlačítka nefungují. Během praní nelze měnit program, teplotu ani další nastavení procesu (můžete však změnit odstřeďování nebo máchání pračky). Může být aktivována dětská bezpečnostní pojistka. (Viz strana 28.) Dvířka nelze otevřít. Může být aktivován zámek dvířek. (Viz strana 29.) Může být aktivována dětská bezpečnostní pojistka. (Viz strana 28.) Teplota vody nebo její hladina může být příliš vysoká. Nezvyklý zápach Gumové části pračky mohou při prvním spuštění vydávat zápach, který po čase pomine. Buben můžete omýt spuštěním programu 90 C. (Viz strana 30.) Do pračky nenatéká voda. V pračce je pouze malé množství vody. Během praní je dopouštěna voda. Během praní je odpouštěna voda. Vodovodní kohoutek může být zavřený. Přívodní hadice může být zamrzlá. (Viz strana 32.) Může být přerušena dodávka vody. Filtr uzavíracího ventilu může být ucpaný. (Viz strana 32.) Pokud jste pozastavili program a opětovně spustili pračku, může pračka odčerpat určité množství vody. NEVYLÉVEJTE vodu dvířky. Tento jev je normální; voda je automaticky připouštěna, jakmile její hladina poklesne. U těžkých náplní může být voda opakovaně dopouštěna. Tento jev je normální; při nadměrné tvorbě pěny je voda odčerpána a znovu doplňována. Tato funkce se nazývá detekce pěny. Řešení problémů - 33 NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:45

34 Seznam poruch Máchání/Odstřeďování Čas Problém Během máchání nenatéká do pračky žádná voda. Máchání začne před dokončením odstřeďování. Během odstřeďování se buben zastaví a několikrát otočí. Pěna a voda zůstává ve dvířkách nebo těsnění dvířek. Opakovaně se spustí a zastaví odstřeďování. Zobrazený zbývající čas se mění. Příčina Před mácháním pračka prádlo odstředí a odčerpá zbývající vodu. Poté se voda doplní. Pokud prádlo zůstane na jedné straně bubnu, automaticky je spuštěno máchání, aby odstranilo nevyváženost. Tvoří-li se po praní nadměrné množství pěny, voda je odčerpána a znovu napuštěna. Tato funkce se nazývá detekce pěny. Tento jev je normální; pračka detekovala nerovnoměrné rozložení prádla a pokouší se tento stav napravit. I přesto, že v závislosti na stavu prádla může zůstat určité množství pěny, vody a pracího prostředku, tato skutečnost neovlivní výkon máchání. Tento jev je normální; střídavé odstřeďování napomáhá bubnu provádět proces odstřeďování velmi tiše. Prádlo může být příliš lehké. Pokud ano, přidejte jednu nebo dvě osušky. Zbývající čas je pouze předběžný a průběžně je korigován. Proto se zobrazený čas může měnit. Čas zbývající do konce praní se může prodloužit, pokud je přidání další máchání a odstřeďování, které má odstranit nerovnoměrné rozložení prádla v bubnu Řešení problémů NA-140VX4_168VX4_WGN_Cz.indb /08/02 21:39:45
