2 Důležité bezpečnostní pokyny Tento projektor je zkonstruován a otestován podle nejnovějších norem pro bezpečnost zařízení v oblasti informačních technologií. Pro bezpečné používání výrobku je však důležité, abyste dodržovali pokyny, uvedené v této příručce a vyznačené na výrobku. Bezpečnostní pokyny Přečtěte si prosím tento návod k obsluze předtím, než začnete váš projektor používat. Uschovejte jej pro pozdější použití. Během provozu projektoru se nedívejte přímo do jeho objektivu. Intenzivní světelný paprsek by mohl poškodit váš zrak. V některých zemích NENÍ napětí elektrické sítě stabilní. Projektor je konstruován tak, aby pracoval při napětí 19 V, při stejnosměrném napětí v síti ±10 V ale může dojít k jeho výpadku. V oblastech, kde může docházet ke kolísání nebo výpadkům síťového napětí,doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí k zařízení pro ochranu před napěťovými špičkami nebo ke zdroji stálého napájení (UPS). Bezpečnostní pokyny pokračování Nepoužívejte lampy, jejichž provozní životnost přesáhla předpokládanou hodnotu. Při nadměrném používání lampy po uplynutí její životnosti může ve výjimečných případech dojít k prasknutí lampy. Nikdy nevyměňujte celek projekční lampy ani žádné jiné elektronické součásti, aniž byste předtím odpojili projektor od sítě. Nepokoušejte se tento projektor demontovat. Uvnitř přístroje se používá nebezpečně vysoké napětí, které může v případě, že se dotknete součásti pod napětím, způsobit smrtelné zranění. Svěřte opravy výhradně profesionálním servisním technikům s příslušnou kvalifikací. Během provozu projektoru si můžete všimnout, že z ventilační mřížky projektoru vystupuje proud teplého vzduchu a specifické aroma. Tento jev je naprosto normální a neznamená poruchu přístroje. Přenechejte opravy kvalifikovaným servisním technikům. Neblokujte během provozu objektiv projektoru žádnými předměty, protože to může způsobit deformaci těchto předmětů nebo dokonce vznik požáru. Chcete li lampu dočasně vypnout, stiskněte tlačítko BLANK na projektoru nebo na dálkovém ovladači Neumísťujte tento výrobek na nestabilní vozík, podstavec nebo stolek. Mohlo by dojít k pádu nebo převrhnutí projektoru, což by mohlo způsobit jeho vážné poškození. 2

3 Bezpečnostní pokyny pokračování Bezpečnostní pokyny pokračování 11. Neinstalujte tento projektor do žádného z následujících prostředí: - Nedostatečně odvětrávaná nebo stísněná místa. Zajistěte, aby byl projektor ve vzdálenosti alespoň 50 cm od stěn a také volné proudění vzduchu kolem projektoru. - Místa, kde může teplota dosahovat příliš vysokých hodnot (např. v automobilu se zavřenými okny). - Místa, kde může nadměrná vlhkost, prach nebo cigaretový kouř znečistit optické komponenty, a zkrátit tak životnost projektoru a způsobit ztmavnutí obrazu. - Místa poblíž hlásičů požáru - Místa, kde okolní teplota přesahuje 60 C. - Místa s nadmořskou výškou přesahující m. 12. Neblokujte větrací otvory. - Neumísťujte tento projektor na pokrývky, ložní povlečení nebo na jakýkoli jiný měkký povrch. - Nezakrývejte tento projektor tkaninou ani žádnými jinými předměty. - Do blízkosti projektoru neumísťujte žádné hořlavé předměty. Pokud by větrací otvory byly do značné míry zablokovány, může dojít k přehřátí vnitřku projektoru a následnému vzniku požáru. 13. Během provozu musí projektor stát na vodorovné ploše bez nerovností. 14. Nestavte projektor do svislé polohy. V takovém případě by mohlo dojít k převrhnutí projektoru, což by mohlo mít za následek zranění osob nebo poškození přístroje. 15. Nestoupejte na projektor ani na něj nestavte žádné předměty. Kromě pravděpodobného poškození projektoru může dojít i k jiným nehodám a možnému zranění. 16. Do blízkosti projektoru ani na projektor neumísťujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Jestliže se do projektoru dostane nějaká tekutina, odpojte jej ze síťové zásuvky a požádejte společnost BenQ o provedení servisní opravy. Montáž projektoru pod stropem Protože chceme, abyste byli s Vaším BenQ projektorem maximálně spokojeni, musíme Vás upozornit na některé bezpečnostní aspekty, jejichž cílem je zabránit zranění osob a poškození majetku. Pokud se rozhodnete namontovat projektor pod strop, důrazně vám doporučujeme použít vhodnou BenQ sadu pro montáž projektoru pod strop a také Vás prosíme o zajištění řádné a bezpečné instalace. Pokud použijete sadu pro montáž projektoru pod strop od jiného výrobce jako BenQ, vystavujete se riziku pádu projektoru ze stropu na zem v důsledku nevhodného připevnění vlivem použití nesprávného průměru nebo délky šroubů. Sadu BenQ pro montáž projektoru pod strop si můžete zakoupit u prodejce vašeho BenQ projektoru. BenQ také doporučuje, aby jste si zakoupili samostatný bezpečnostní kabel kompatibilní s Kensington zámkem a pevně ho připevnili k otvoru pro Kensingtonův zámek na projektoru a na základně konzoly pro montáž pod strop. Toto opatření slouží jako sekundární zabezpečení projektoru pro případ, že by se jeho připevnění k montážní konzoly uvolnilo. 3

4 Úvod Vlastnosti projektoru Projektor je vysoce výkonné optické projekční zařízení s uživatelsky přívětivým designem, vyznačující se vysokou spolehlivostí a jednoduchou obsluhou. Projektor má následující funkce: Rychlé automatické vyhledávání pro rychlejší detekci signálů Volitelné funkce s ochranou heslem 3D Color Management umožňuje volné nastavení barev Volitelná funkce rychlého chlazení pro ještě rychleji ochlazení projektoru Nejlepší kvalita obrazu díky automatickému nastavení tlačítka Digitální korekce lichoběžníkového zkreslení v zkreslení obrazu Nastavitelné vyvážení barev pro kontrolu dat / video displeje Projekční lampa s vysokým jasem Schopnost zobrazit 1,07 miliard barev OSD (On Screen Display) menu ve více jazycích Přepínání mezi normálním a úsporným režimem pro snížení spotřeby energie Kompatibilní s HDTV komponentní (YPbPr) Ručně ovládaná zoom objektiv nejvyšší kvality Vestavěný reproduktor pro přehrávání na smíšené mono audio vstup Výkonná AV funkce pro zobrazení videa ve vysoké kvalitě snímků HDCP kompatibilní Duální vstupy HDMI (v1.3) Automatická korekce lichoběžníkového zkreslení automaticky kompenzuje deformace obrazu Zdánlivý jas promítaného obrazu se bude měnit v závislosti na okolních světelných podmínkách a nastavení kontrastu / jasu vybraného vstupního signálu, a je přímo úměrný projekční vzdálenosti. Jas lampy se bude časem snižovat a může se měnit v rozsahu technických parametrů výrobce lampy. To je normální a očekávané chování. Projektor Dálkové ovládání VGA kábel Síťový kábel Rychlý stručný CD s návodem Záruční list Průvodce Volitelné příslušenství 1. Náhradní modul lampy 2. Sada pro montáž pod strop 3. Měkká brašna 4.. Kabel RS232 Dostupnost volitelného příslušenství se liší u jednotlivých prodejců. Obraťte se prosím na prodejce s žádostí o pomoc. * Záruční list se dodává pouze v některých zemích prodeje. Podrobné informace vám poskytne prodejce Obsah balení při dodávce Jednotlivé součásti pečlivě vybalte a zkontrolujte, zda máte všechny vyobrazené položky. Pokud nějaká položka chybí, obraťte se na svého prodejce v místě, kde jste projektor zakoupili. Standardní příslušenství Dodávané příslušenství je přizpůsobeno vašemu regionu a může se lišit od zobrazeného příslušenství. *Záruční list se dodává pouze v některých zemích prodeje. Podrobné informace vám poskytne prodejce. 4

5 Vnější vzhled projektoru Přední/Horní strana 16. PC vstup 17. HDMI 1 vstup 18. HDMI 2 vstupy 19. AUDIO Reproduktory 20. Kensington anti lock slot krádeži 21. Zadní nastavení nožky 22. IR přijímač 23. Audio vstup (vpravo) 24. Audio vstup (vlevo) 25. RS 232 kontrolní port 26. Quick Rychlo nastavení nožky Ovládací prvky a funkce projektoru 1. Vent (výfuk pro horký vzduch) 2. Kryt lampy 3. Quick tlačítko pro uvolnění 4. Projekční objektiv 5. Externí ovládací panel 6. Ventilátor (sání studeného vzduchu) 7. Prstenec pro zaostřování a pro zvětšení / zmenšení 8. Přední IR čidlo dálkového ovladače Zadní/Dolní strana 9. AC napájecí kábel 10. USB vstup 11. COMPONENT vstup 12. S VIDEO vstup 13. VIDEO vstup 14. AUDIO výstup 15. Audio vstup 1. LAMP (ukazatel žárovky) Indikuje stav lampy. V případě provozních problémů lampy svítí nebo bliká. 2. POWER (Power LED) Svítí nebo bliká, když je projektor v provozu.. 3. TEMP (teplota zobrazení) Svítí červeně, když teplota projektoru stoupne příliš vysoko. 4. POWER Používá se na přepínání mezi pohotovostním režimem a aktivním režimem. 5. MENU / EXIT Aktivace nabídky na projekční ploše (OSD). Návrat na předchozí OSD nabídky, ukončení nabídky a uložení hodnot v nabídce. 6. MODE / ENTER Pro výběr dostupného režimu nastavení obrazu. Aktivuje vybranou položku OSD nabídky. 7. Kurzor Levý / Informace Spustí informační funkci. 8. BLANK Skrytí obrazu zobrazeného na projekční ploše. 9. FOCUS / ZOOM kroužek Používá se na nastavení vzhledu promítaného obrazu. 10. Keystone / Klávesy se šipkami nahoru, dolů) Slouží pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem. 11. AUTO Automatické určování nejlepšího časování obrazu pro zobrazený obraz. 12. Šipka doprava 5

6 Slouží pro aktivaci zámku kláves panelu. Pokud je na projekční ploše zobrazena OSD nabídka, slouží tlačítka # 7, # 10 a # 12 jako směrové šipky pro výběr požadované položky nabídky a pro provedení nastavení. 13. SOURCE Zobrazení lišty pro výběr zdroje vstupního signálu. Dálkové ovládání ENTER: klávesa Enter pro nabídku OSD 10. NABÍDKA/KONEC NABÍDKY: Zobrazení nabídky na projekční ploše (OSD). KONEC: Návrat do předchozí OSD nabídky, ukončení a uložení nastavení nabídky. 11. UŽIVATEL 11 / Uživatel 2 / Uživatel 3 Zvolte nastavení uživatelské paměti. Poznámka: Nastavení Uživatel 3 není pro tento model podporován. 12. JAS Zobrazí nastavovací pruh JAS. 13. MUTE ztlumí vestavěný reproduktor. 14. VOLUME + / Nastaví hlasitost. 15. SVĚTLO Zapíná nebo vypíná podsvícení dálkového ovládání na asi 10 sekund. Stisknutím jakéhokoliv tlačítka během zapnutého podsvícení zůstane podsvícení zapnuto na dalších 10 sekund. 16. POWER VYP Vypíná projektor. 17. S VIDEO Zobrazí zdroj S VIDEO. 18. PC Zobrazí zdroj PC. 19. HDMI 2 Zobrazí zdroj HDMI Kurzor Pravý / Zámek panelu ( ) naviguje a měnit nastavení v OSD. Aktivace zámku kláves panelu. 21. Kurzor Dolů / Keystone ( ) naviguje a měnit nastavení v OSD. Pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem. 22. FORMÁT Volí obrazový formát. 23. KONTRAST Zobrazí nastavovací pruh KONTRAST. 24. ZAOSTENÍ Zobrazí nastavovací pruh ZAOSTŘENÍ. 25. ODSTÍN Zobrazí nastavovací pruh ODSTÍN. 26. BARVA Zobrazí nastavovací pruh BARVA. 27. BLANK Skryje obraz na obrazovce. 28. FREEZE zmrazí / rozmrazí obraz na obrazovce. 29. TEST Zobrazí testovací vzorek. 1. Infračervený IR vysílač Vysílá signál k projektoru. 2. Indikátor LED Rozsvítí se, jen když je tlačítko stisknuté 3. POWER / ZAPNUTO Zapnite projektor. 4. VIDEO Zobrazí zdroj VIDEO. 5. COMP Zobrazí zdroj COMPONENT. 6. HDMI 1 Zobrazí zdroj HDMI Kurzor Nahoru / Keystone (naviguje a mění nastavení v OSD. Pro ruční korekci zkreslení obrazu, které vzniká vlivem projekce pod úhlem 8. Kurzor Levý / Informace ( ) naviguje a měnit nastavení v OSD. Spustí funkci INFORMACE. 9. REŽIM / ENTER REŽIM: Volí vhodný pednastavený režim pro použité prostředí. 6

7 Dosah dálkového ovladače Infračervený (IR) snímač dálkového ovládání se nachází na přední a zadní straně projektoru. Aby dálkový ovladač pracoval správně, je třeba jej držet pod úhlem max. 30 stupňů vůči senzoru infračerveného dálkového ovládání na projektoru. Vzdálenost mezi dálkovým ovladačem a senzorem by neměla přesáhnout 7 metrů. Mezi dálkovým ovladačem a snímačem infračerveného signálu na projektoru nesmí být žádné překážky, které by mohly bránit infračervenému paprsku. Výměna baterie v dálkovém ovladači 1. Odstraňte kryt bateriové přihrádky tažením krytu ve směru šipky. Postupujte podle pokynů na obrázku. 2. Vložte dodané baterie a všimněte si polarity (+/ ) dle vyobrazení 3. Vraťte kryt zpět. Neponechávejte dálkový ovladač a baterii na místech s vysokou teplotou nebo vlhkostí. V případě nesprávné výměny baterie může dojít k jejímu poškození. Baterii nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce baterie. Použitou baterii zlikvidujte podle pokynů jejího výrobce. Nikdy neházejte baterii do ohně. V opačném případě hrozí nebezpečí výbuchu. Jestliže je baterie vybitá nebo pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj baterii, aby nedošlo k poškození dálkového ovladače únikem elektrolytu z baterie. Signální osvětlení Indikátory Světlo Status & Popis Napájaní Aktuální teplota Lampa Provozní ukazatele Oranžová Vypnuto Vypnuto Stand by režim Bliká zelene Vypnuto Vypnuto zapnutí Zelená Vypnuto Vypnuto Normální provoz Bliká Oranžová Vypnuto Vypnuto Je nutné chlazení projektoru po vypnutí na dobu mininalně 90 sekund Provoz lampy Bliká Oranžová Vypnuto červená Lampa se pokouší opětovně zapnout, pokud došlo při startu k chybné funkci. Vypnuté Vypnuto červená Projektor potřebuje 90 sekund pro ochlazení. Nebo Obraťte se na Vašeho prodejce. Ukazatel teploty Vypnuto červená Vypnuto Vypnuto červená červená Vypnuto červená Zelená Prokejtor se vypnul automaticky. Vypnuto červená Oranžová Pokud se pokusíte projektor znovu červená červená červená zapnout, dojde znovu k jeho vypnutí. červená červená Zelená červená červená Oranžová Obraťte se na Vašeho prodejce. Zelená červená červená Zelená červená Zelená Systémový ukazovatel Vypnuto Zelená červená Prokejtor se vypnul automaticky. Vypnuto Zelená Zelená Vypnuto Zelená Oranžová Pokud se pokusíte projektor znovu zapnout, dojde znovu k jeho vypnutí. Obraťte se na Vašeho prodejce. 7

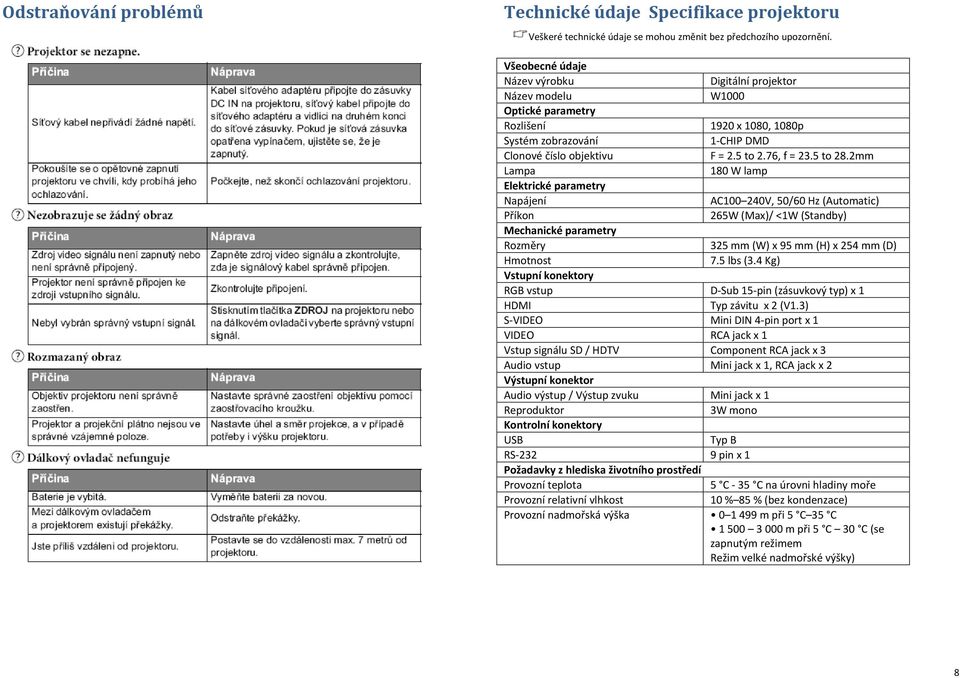

8 Odstraňování problémů Technické údaje Specifikace projektoru Veškeré technické údaje se mohou změnit bez předchozího upozornění. Všeobecné údaje Název výrobku Digitální projektor Název modelu W1000 Optické parametry Rozlišení 1920 x 1080, 1080p Systém zobrazování 1 CHIP DMD Clonové číslo objektivu F = 2.5 to 2.76, f = 23.5 to 28.2mm Lampa 180 W lamp Elektrické parametry Napájení AC V, 50/60 Hz (Automatic) Příkon 265W (Max)/ <1W (Standby) Mechanické parametry Rozměry 325 mm (W) x 95 mm (H) x 254 mm (D) Hmotnost 7.5 lbs (3.4 Kg) Vstupní konektory RGB vstup D Sub 15 pin (zásuvkový typ) x 1 HDMI Typ závitu x 2 (V1.3) S VIDEO Mini DIN 4 pin port x 1 VIDEO RCA jack x 1 Vstup signálu SD / HDTV Component RCA jack x 3 Audio vstup Mini jack x 1, RCA jack x 2 Výstupní konektor Audio výstup / Výstup zvuku Mini jack x 1 Reproduktor 3W mono Kontrolní konektory USB Typ B RS pin x 1 Požadavky z hlediska životního prostředí Provozní teplota 5 C 35 C na úrovni hladiny moře Provozní relativní vlhkost 10 % 85 % (bez kondenzace) Provozní nadmořská výška m při 5 C 35 C m při 5 C 30 C (se zapnutým režimem Režim velké nadmořské výšky) 8
