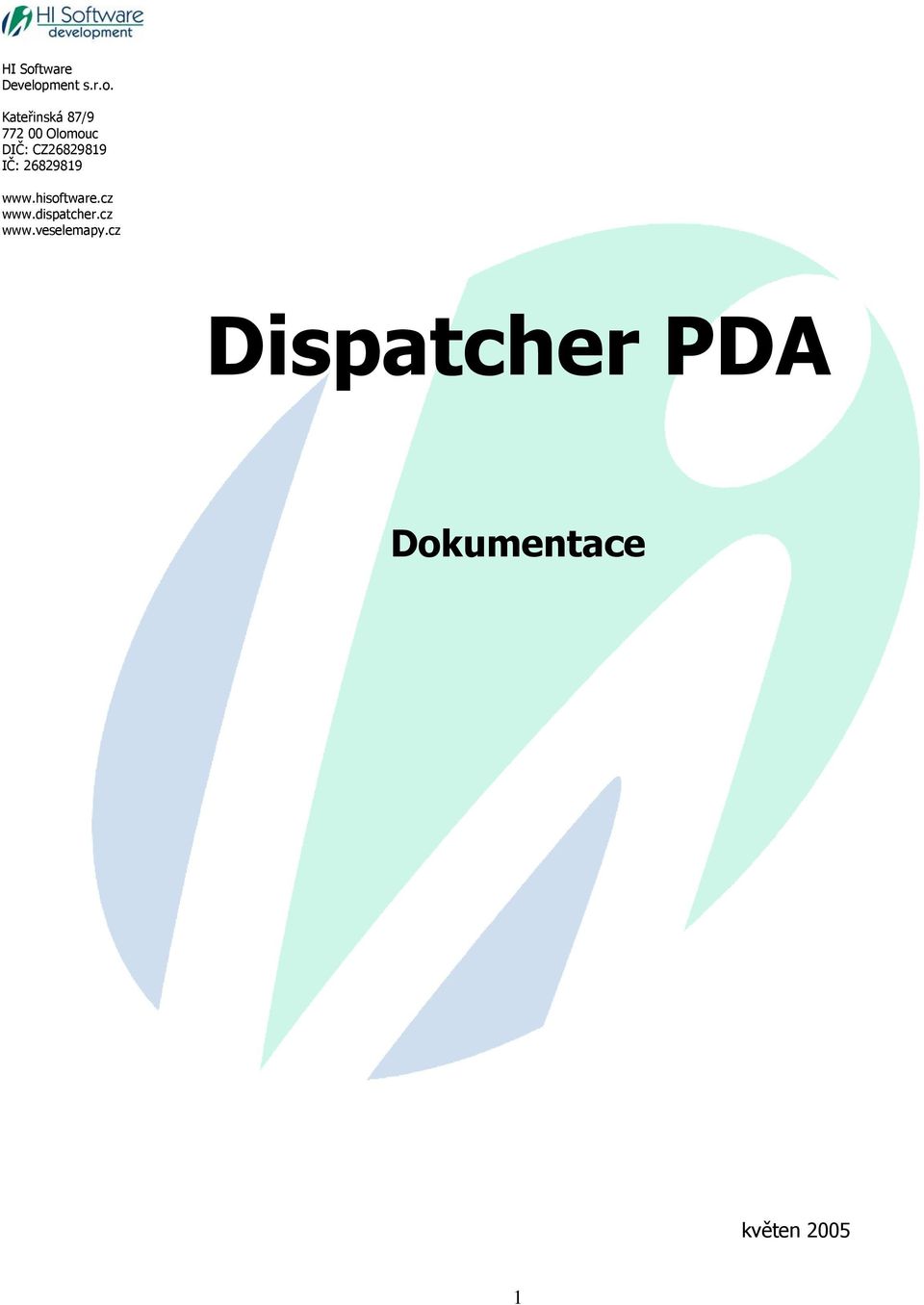

1 Dispatcher PDA Dokumentace květen

2 Obsah: 1. Základní popis programu 2. Blokové schéma zapojení 3.1. Úvodní obrazovka 3.2. Zahájení jízdy 3.3. Ukončení jízdy 3.4. Záznam o tankování 3.5. Události Historie 3.6. Číst zprávy 3.7. Psát zprávu 3.8. Nastavení programu 4. Instalace Dispatcher PDA 5. Správa SMS zpráv v programu Dispatcher 3 6. Správa událostí z Dispatcher PDA v programu Dispatcher 3 7. Konfigurace PDA zařízení 2

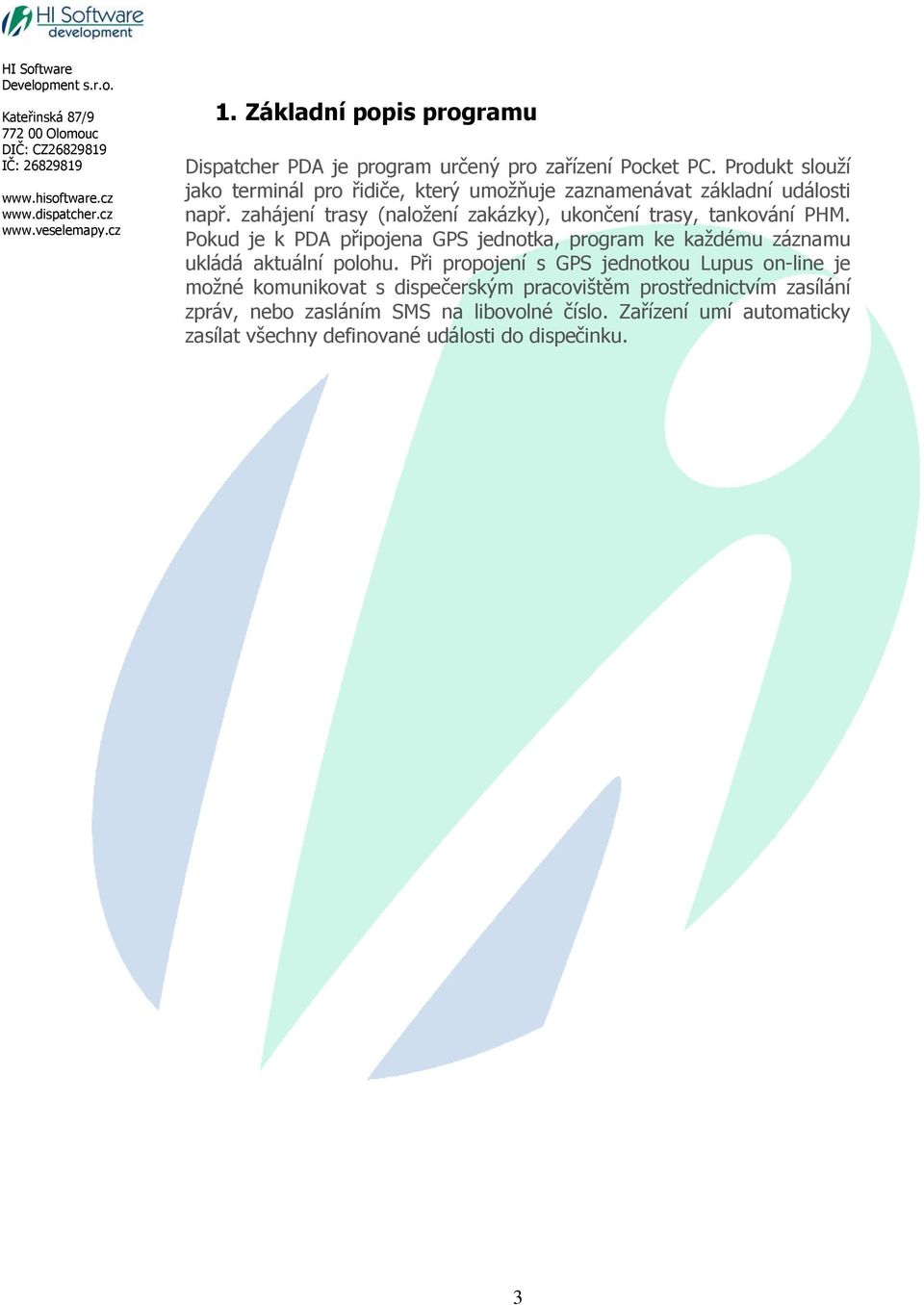

3 1. Základní popis programu Dispatcher PDA je program určený pro zařízení Pocket PC. Produkt slouží jako terminál pro řidiče, který umožňuje zaznamenávat základní události např. zahájení trasy (naložení zakázky), ukončení trasy, tankování PHM. Pokud je k PDA připojena GPS jednotka, program ke každému záznamu ukládá aktuální polohu. Při propojení s GPS jednotkou Lupus on-line je možné komunikovat s dispečerským pracovištěm prostřednictvím zasílání zpráv, nebo zasláním SMS na libovolné číslo. Zařízení umí automaticky zasílat všechny definované události do dispečinku. 3

4 2. Blokové schéma zapojení PDA zařízení Dispatcher PDA GPS Server Sběr informací z on-line jednotek MS SQL server Seriál BUS SMS/GPRS/volání GPS Lupus on-line SMS/GPRS CAN BUS/FMS Informace z palubního počítače Dispatcher 3 Dispečerské pracoviště 4

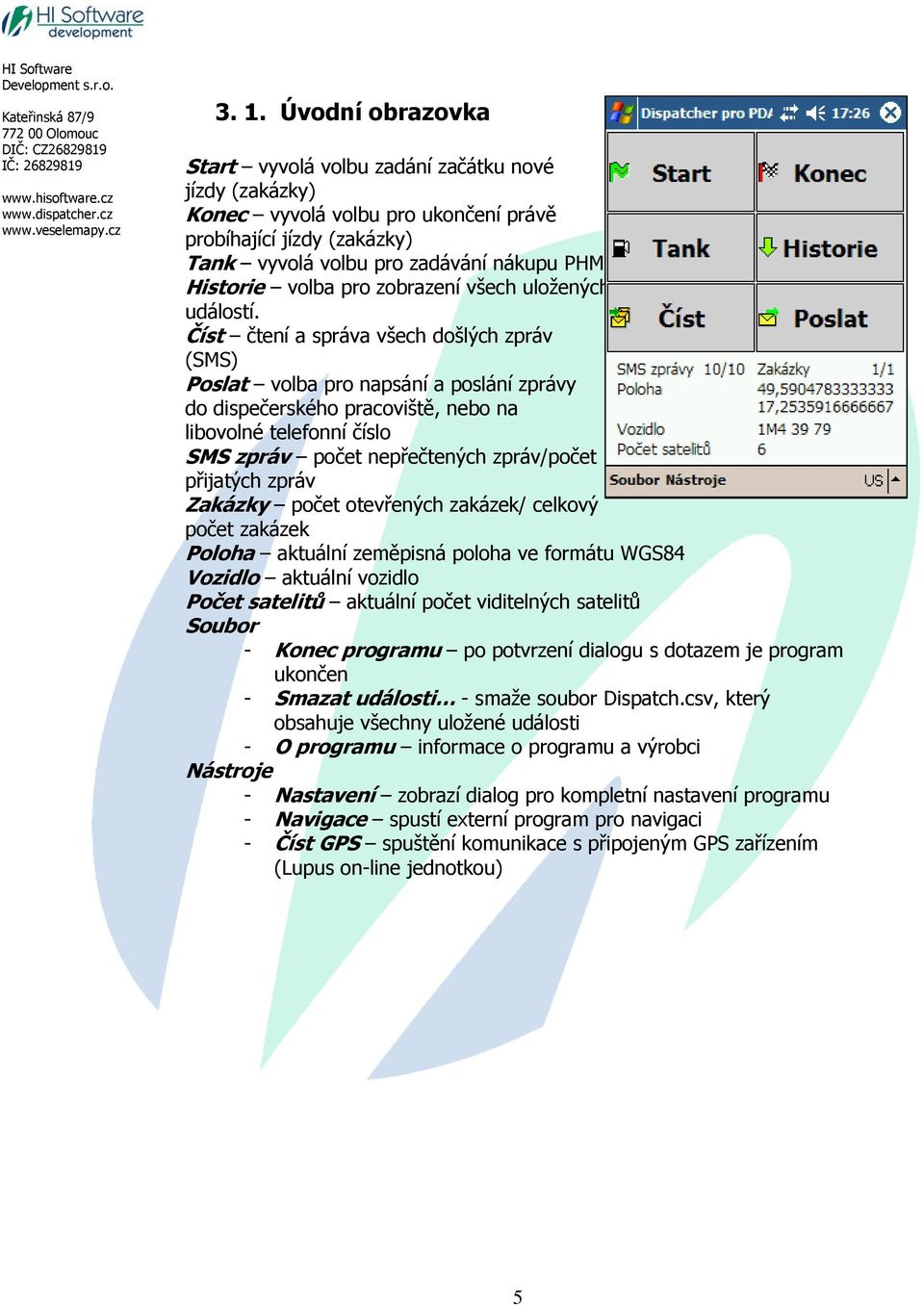

5 3. 1. Úvodní obrazovka Start vyvolá volbu zadání začátku nové jízdy (zakázky) Konec vyvolá volbu pro ukončení právě probíhající jízdy (zakázky) Tank vyvolá volbu pro zadávání nákupu PHM Historie volba pro zobrazení všech uložených událostí. Číst čtení a správa všech došlých zpráv (SMS) Poslat volba pro napsání a poslání zprávy do dispečerského pracoviště, nebo na libovolné telefonní číslo SMS zpráv počet nepřečtených zpráv/počet přijatých zpráv Zakázky počet otevřených zakázek/ celkový počet zakázek Poloha aktuální zeměpisná poloha ve formátu WGS84 Vozidlo aktuální vozidlo Počet satelitů aktuální počet viditelných satelitů Soubor - Konec programu po potvrzení dialogu s dotazem je program ukončen - Smazat události - smaže soubor Dispatch.csv, který obsahuje všechny uložené události - O programu informace o programu a výrobci Nástroje - Nastavení zobrazí dialog pro kompletní nastavení programu - Navigace spustí externí program pro navigaci - Číst GPS spuštění komunikace s připojeným GPS zařízením (Lupus on-line jednotkou) 5

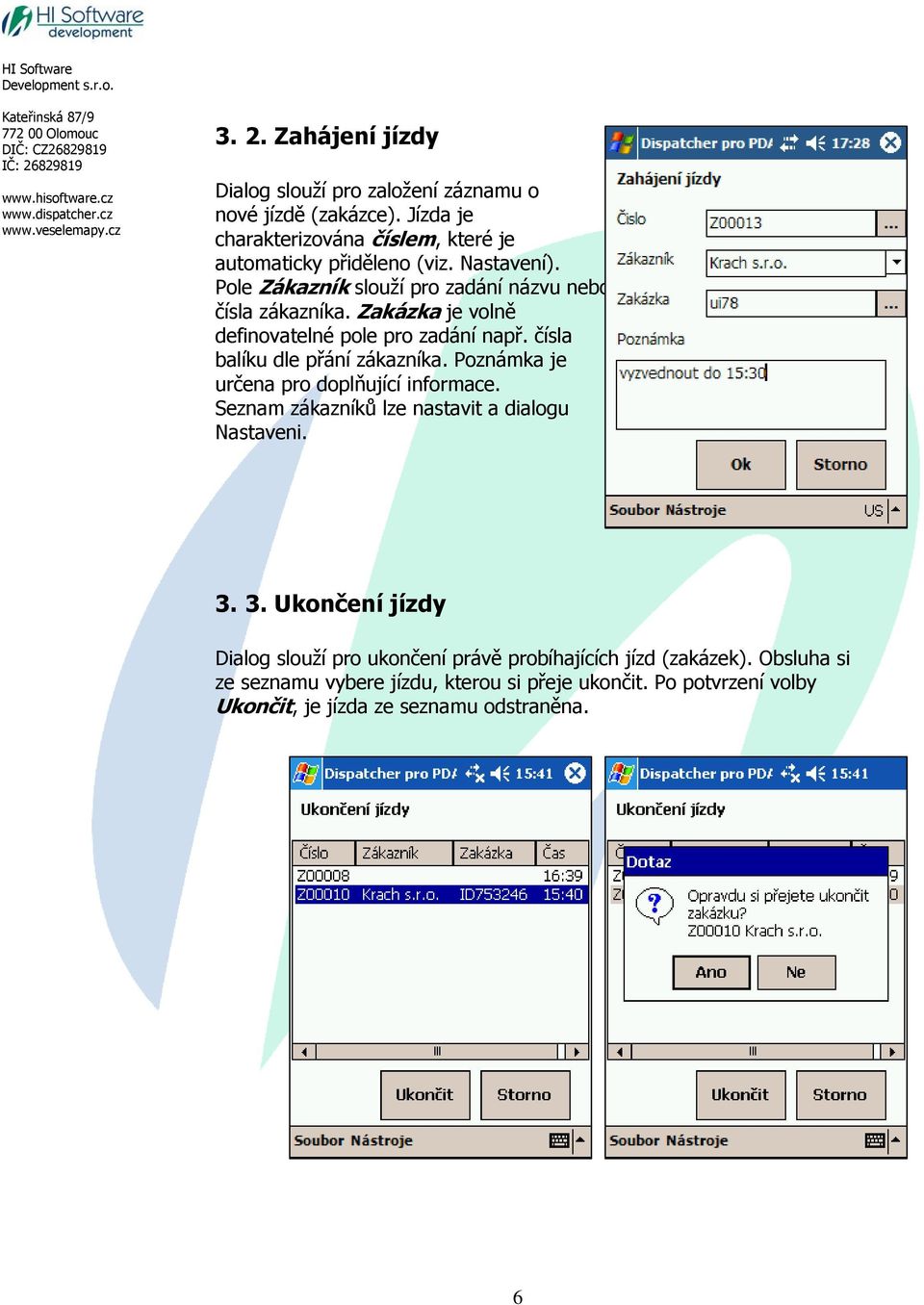

6 3. 2. Zahájení jízdy Dialog slouží pro založení záznamu o nové jízdě (zakázce). Jízda je charakterizována číslem, které je automaticky přiděleno (viz. Nastavení). Pole Zákazník slouží pro zadání názvu nebo čísla zákazníka. Zakázka je volně definovatelné pole pro zadání např. čísla balíku dle přání zákazníka. Poznámka je určena pro doplňující informace. Seznam zákazníků lze nastavit a dialogu Nastaveni Ukončení jízdy Dialog slouží pro ukončení právě probíhajících jízd (zakázek). Obsluha si ze seznamu vybere jízdu, kterou si přeje ukončit. Po potvrzení volby Ukončit, je jízda ze seznamu odstraněna. 6

7 3. 4. Záznam o tankování Dialog slouží pro zadání informací o tankování PHM, množství PHM, cena celkem, vozidlo, místo, poznámka. 7

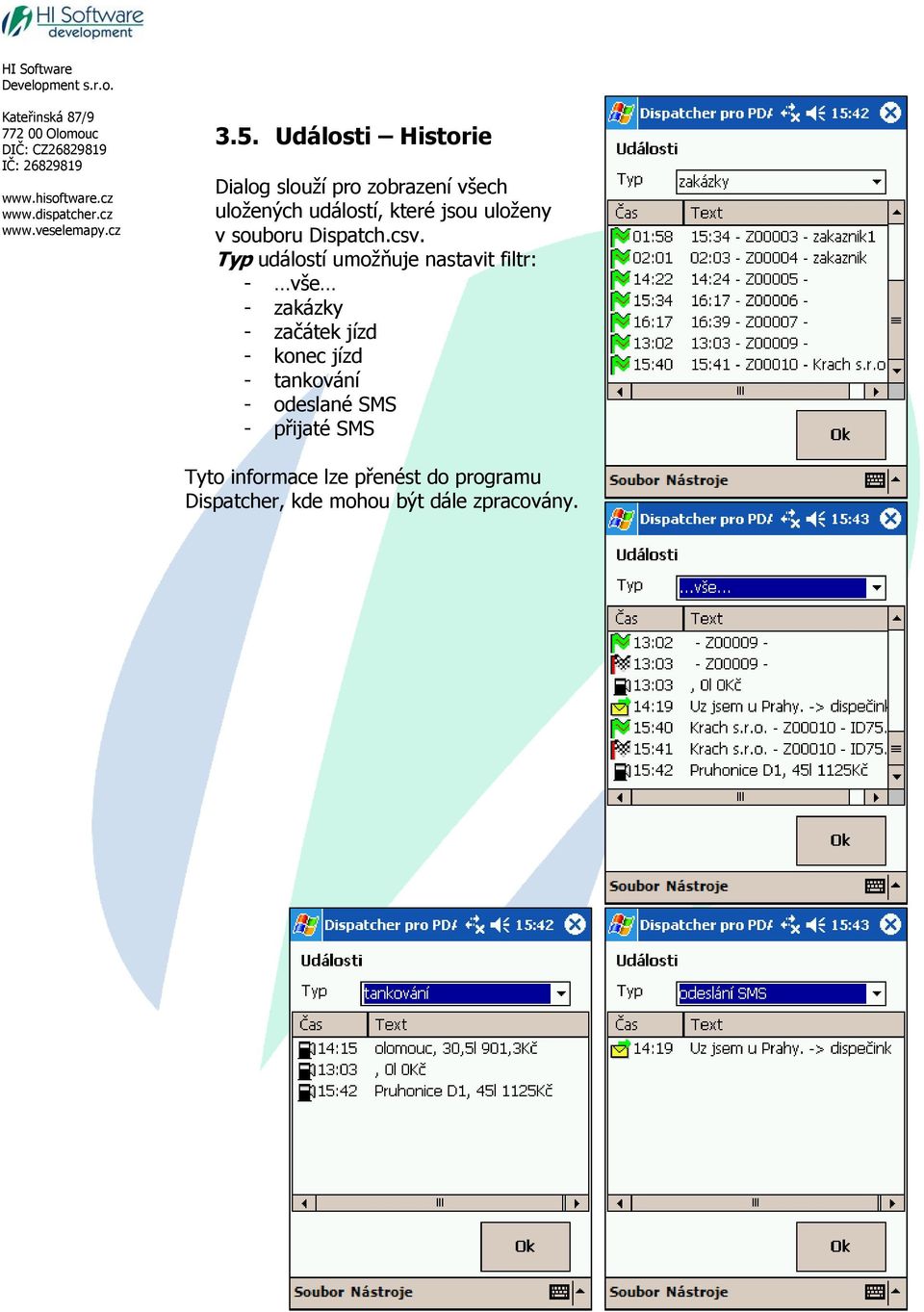

8 3.5. Události Historie Dialog slouží pro zobrazení všech uložených událostí, které jsou uloženy v souboru Dispatch.csv. Typ událostí umožňuje nastavit filtr: - vše - zakázky - začátek jízd - konec jízd - tankování - odeslané SMS - přijaté SMS Tyto informace lze přenést do programu Dispatcher, kde mohou být dále zpracovány. 8

9 3.6. Číst zprávy Dialog Došlé zprávy umožňuje zobrazit a spravovat všechny došlé zprávy. Zprávy jsou roztříděny do základních složek všechny, nepřečtené, přečtené. Stav zpráv lze měnit v lokální nabídce Psát zprávu Dialog slouží pro vytváření a odesílání SMS zpráv prostřednictvím připojené on-line jednotky Lupus. Pokud je v poli Komu napsána hodnota dispečink (lze vyvolat stiskem tlačítka ), tak je zpráva odeslána na telefonní číslo, které je uložené v interním seznamu jednotky na pozici 0. Nebo na číslo, které je určeno v agendě nastavení. Do pole Komu lze vepsat libovolné telefonní číslo, toto číslo je před odesláním SMS uloženo do interního seznamu jednotky na pozici 3. 9

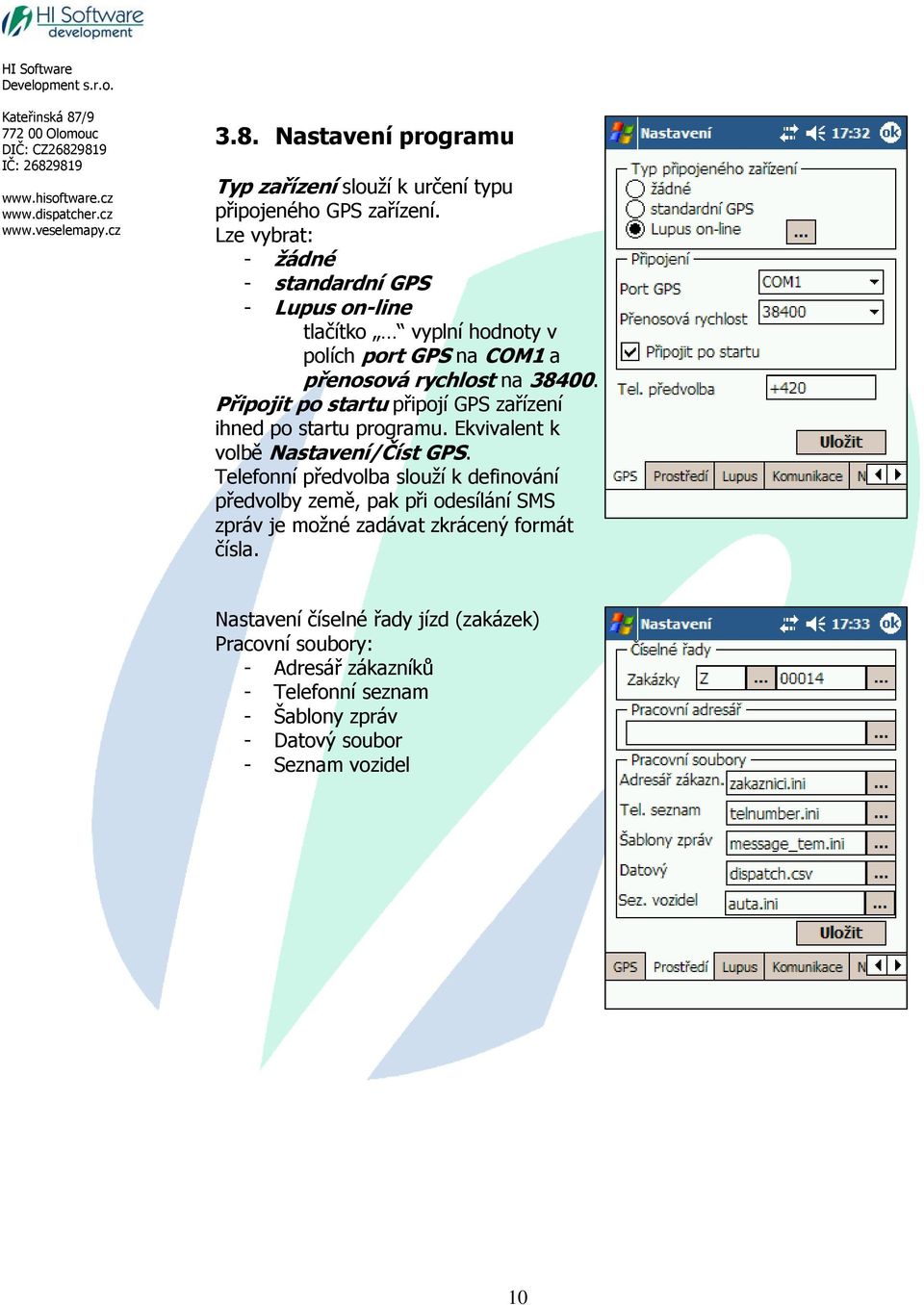

10 3.8. Nastavení programu Typ zařízení slouží k určení typu připojeného GPS zařízení. Lze vybrat: - žádné - standardn í GPS - Lupus on-line tlačítko vyplní hodnoty v polích port GPS na COM1 a přenosová rychlost na Připojit po startu připojí GPS zařízení ihned po startu programu. Ekvivalent k volbě Nastavení/Číst GPS. Telefonní předvolba slouží k definování předvolby země, pak při odesílání SMS zpráv je možné zadávat zkrácený formát čísla. Nastavení číselné řady jízd (zakázek) Pracovní soubory: - Adresář zákazníků - Telefonní seznam - Šablony zpráv - Datový soubor - Seznam vozidel 10

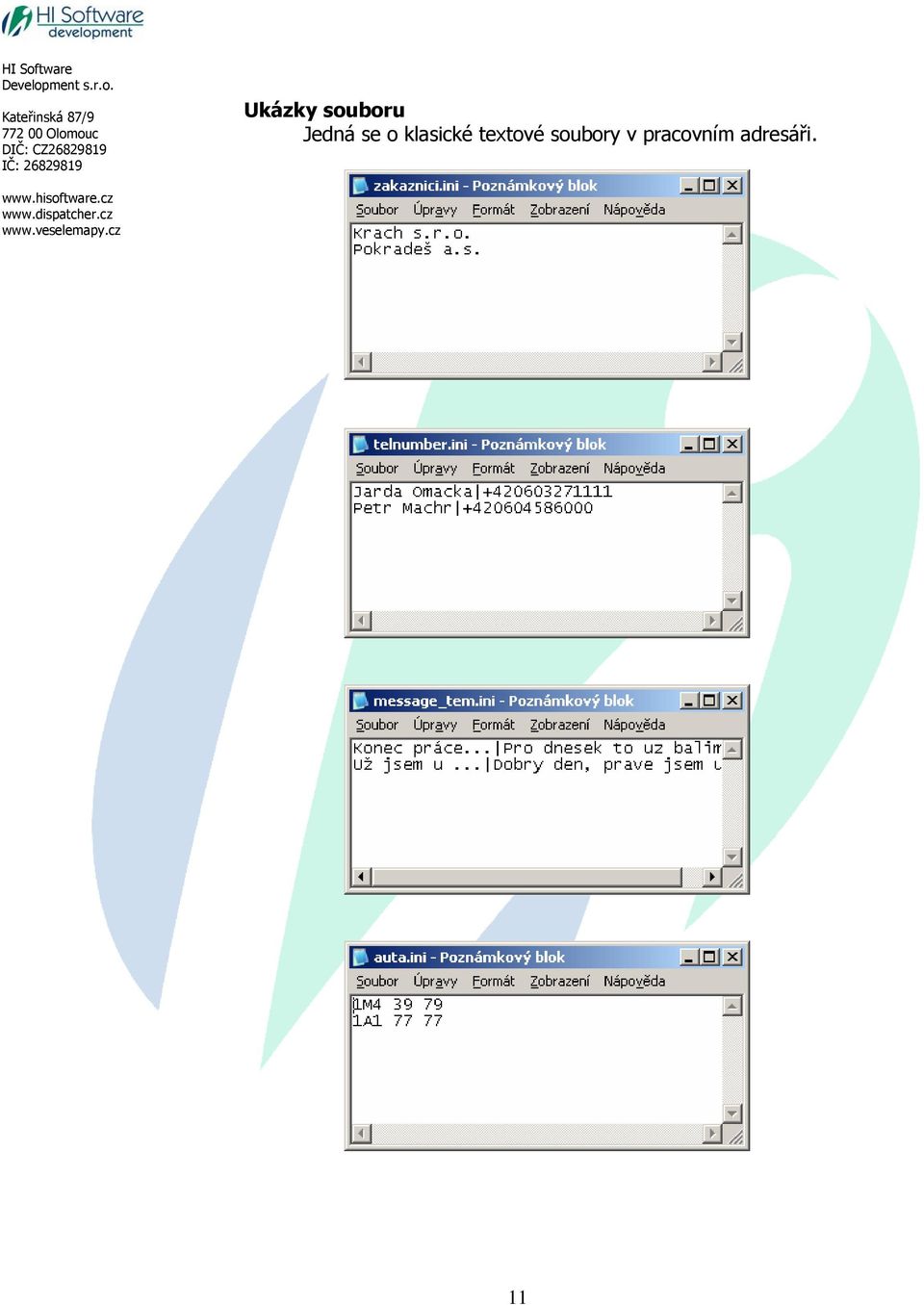

11 Ukázky souboru Jedná se o klasické textové soubory v pracovním adresáři. 11

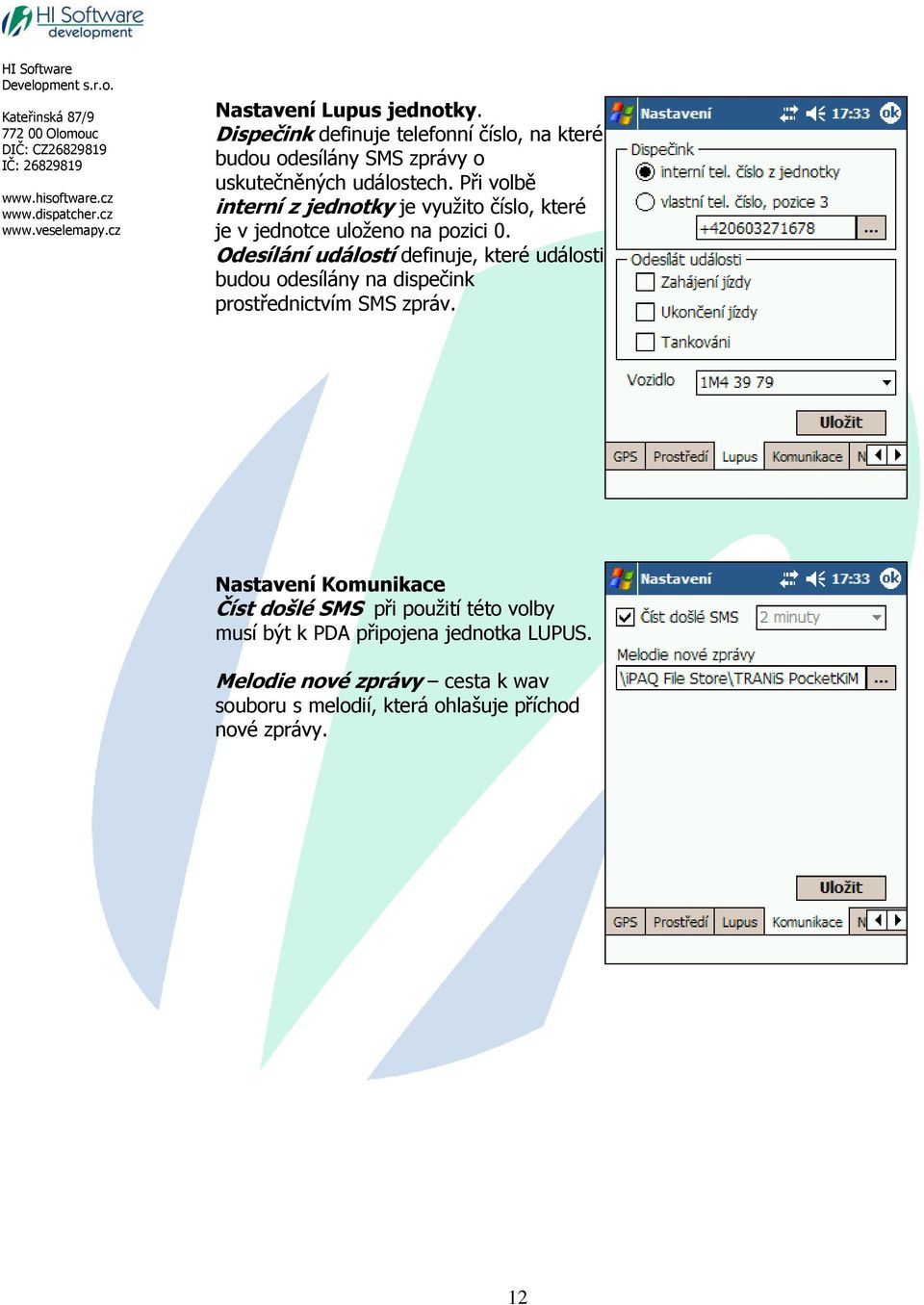

12 Nastavení Lupus jednotky. Dispečink definuje telefonní číslo, na které budou odesílány SMS zprávy o uskutečněných událostech. Při volbě interní z jednotky je využito číslo, které je v jednotce uloženo na pozici 0. Odesílání událostí definuje, které události budou odesílány na dispečink prostřednictvím SMS zpráv. Nastavení Komunikace Číst došlé SMS při použití této volby musí být k PDA připojena jednotka LUPUS. Melodie nové zprávy cesta k wav souboru s melodií, která ohlašuje příchod nové zprávy. 12

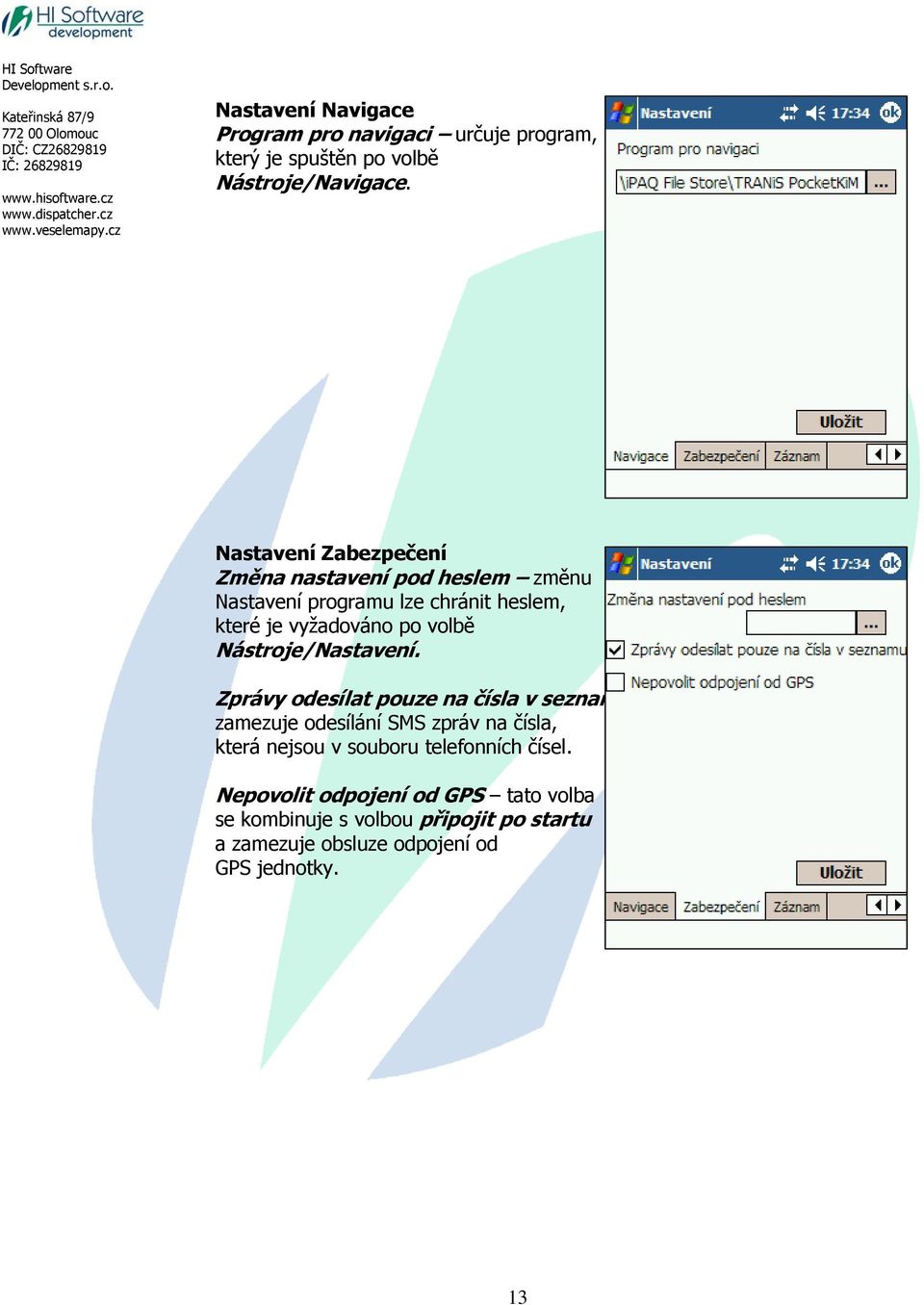

13 Nastavení Navigace Program pro navigaci určuje program, který je spuštěn po volbě Nástroje/Navigace. Nastavení Zabezpečení Změna nastavení pod heslem změnu Nastavení programu lze chránit heslem, které je vyžadováno po volbě Nástroje/Nastavení. Zprávy odesílat pouze na čísla v seznamu zamezuje odesílání SMS zpráv na čísla, která nejsou v souboru telefonních čísel. Nepovolit odpojení od GPS tato volba se kombinuje s volbou připojit po startu a zamezuje obsluze odpojení od GPS jednotky. 13

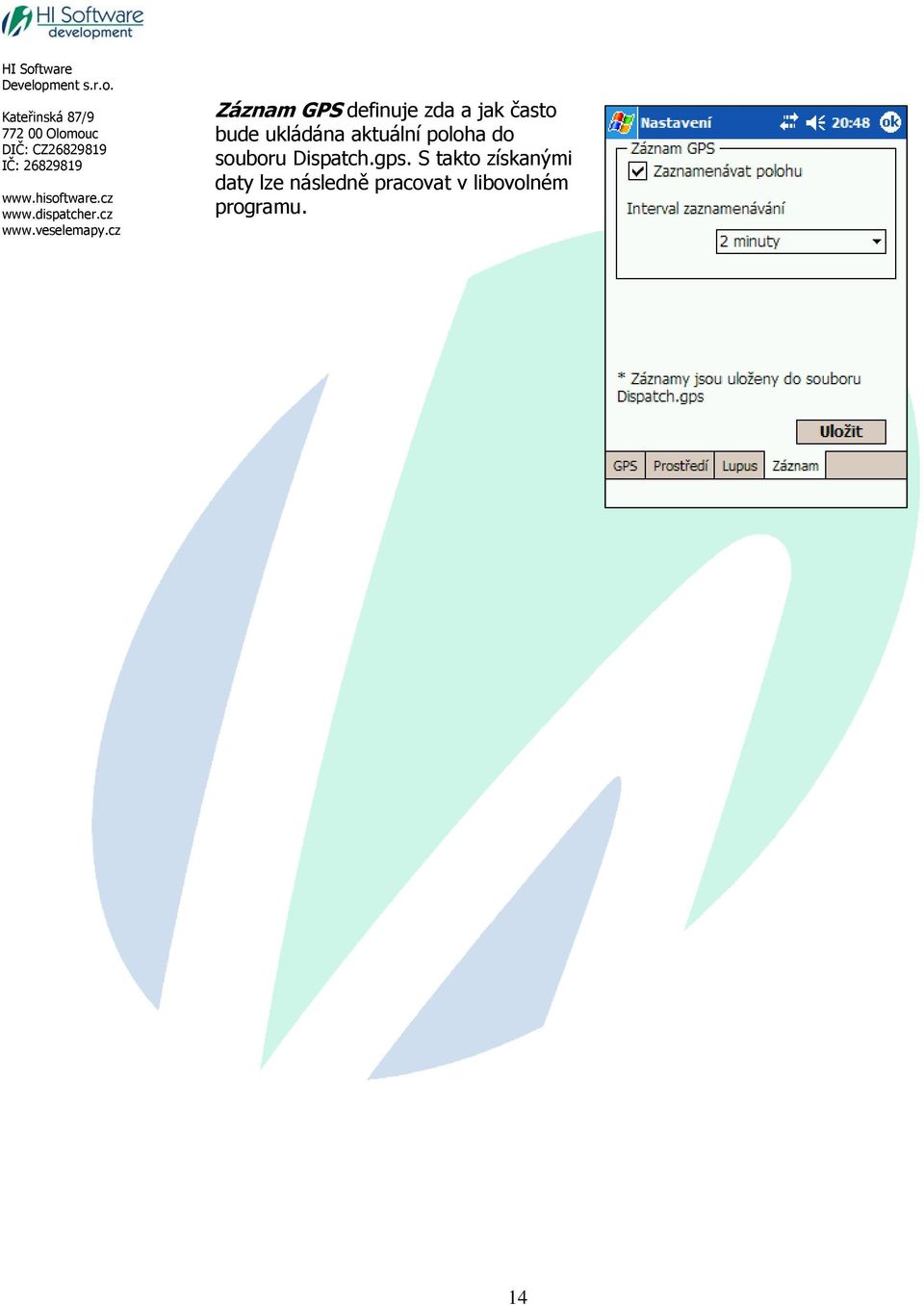

14 Záznam GPS definuje zda a jak často bude ukládána aktuální poloha do souboru Dispatch.gps. S takto získanými daty lze následně pracovat v libovolném programu. 14

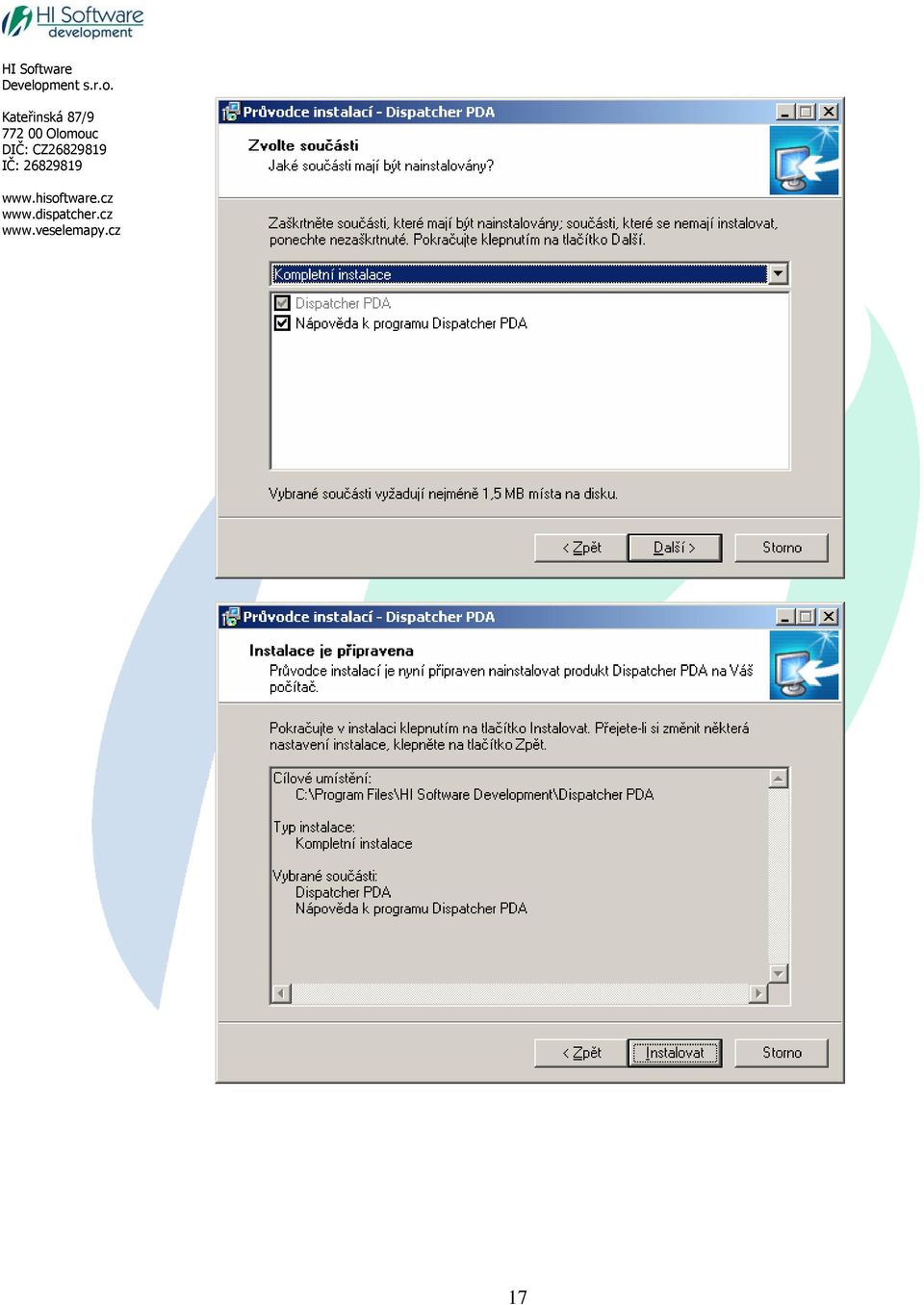

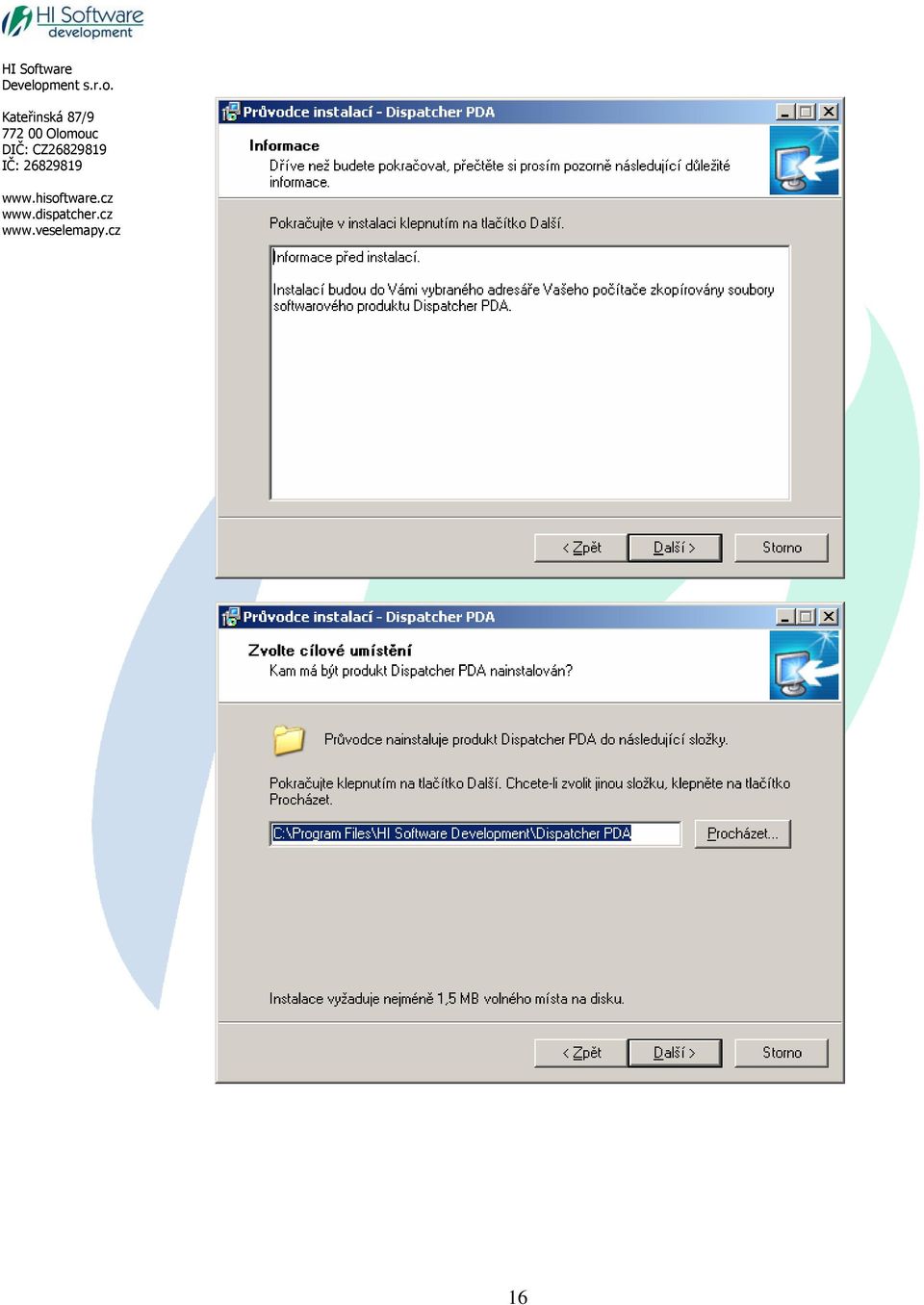

15 4. Instalace Dispatcher PDA Instalaci spustíte souborem setup.exe. Postupujte podle pokynů na obrazovce. 15

16 16

17 17

18 5. Správa SMS zpráv v programu Dispatcher 3 Pro komunikaci s GPS on-line jednotkami Lupus prostřednictvím SMS zpráv slouží volba GPS/Zprávy v agendě Rozvoz. Dialog pro psaní nové SMS a odeslání na zvolené telefonní číslo. 18

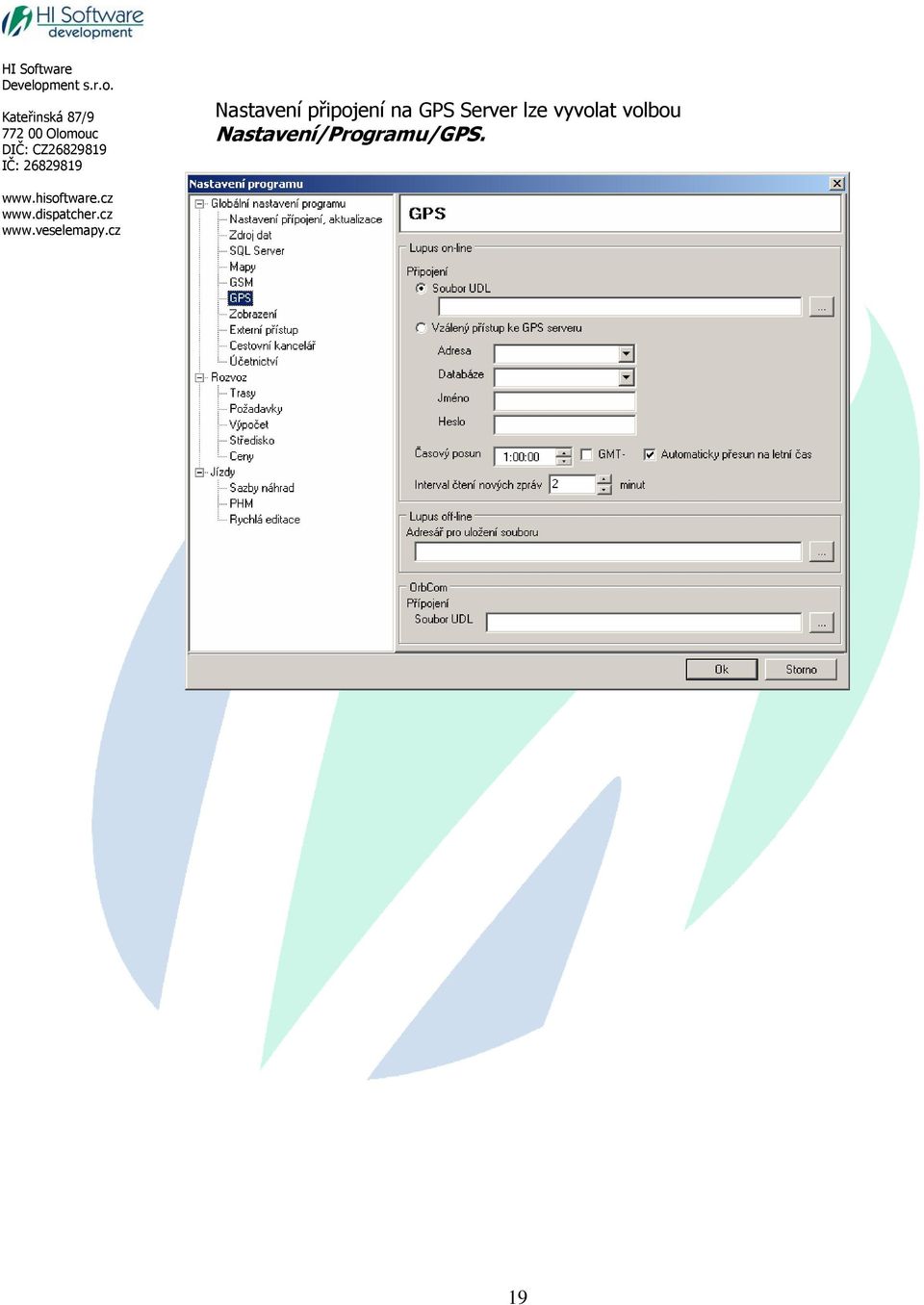

19 Nastavení připojení na GPS Server lze vyvolat volbou Nastavení/Programu/GPS. 19

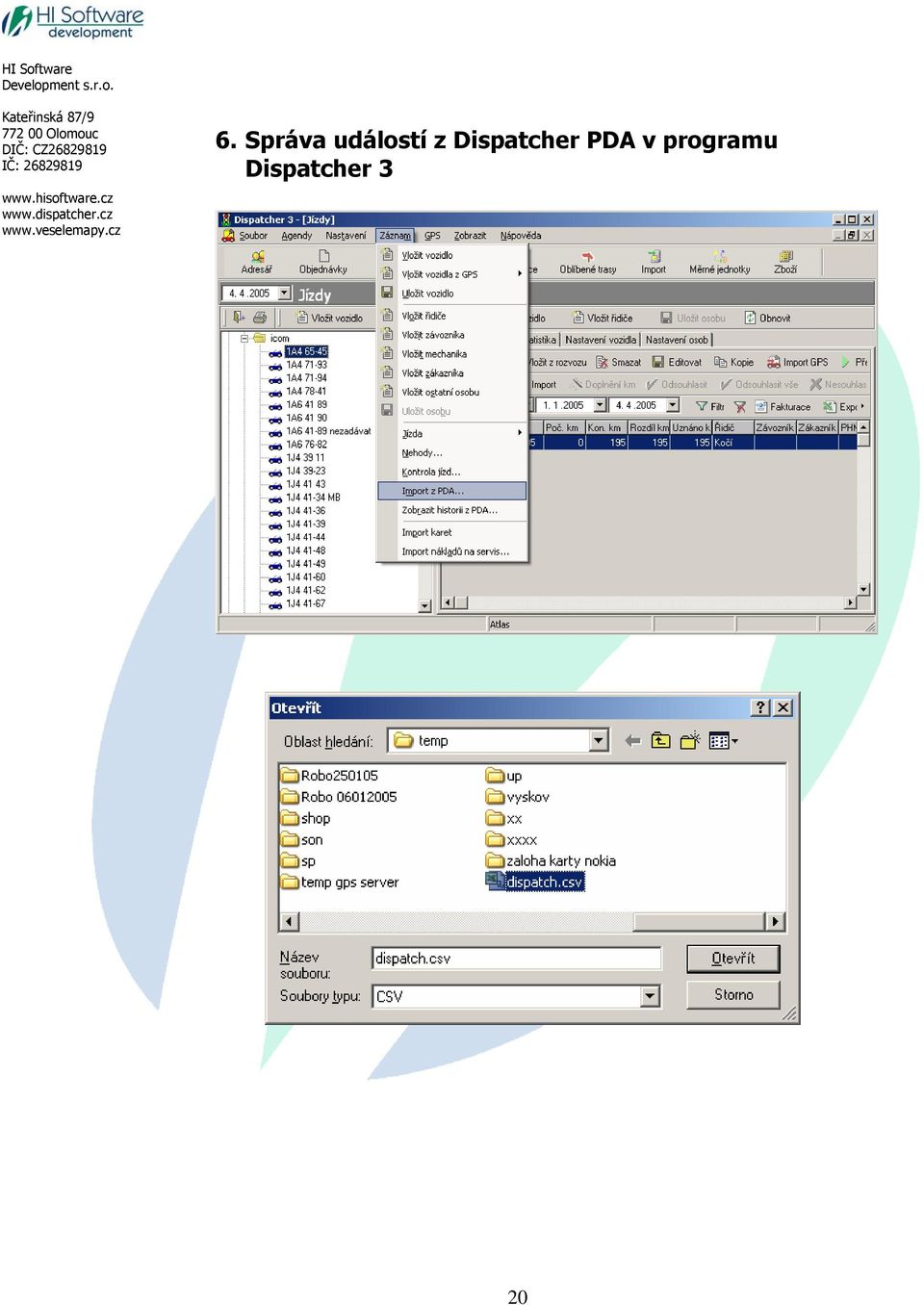

20 6. Správa událostí z Dispatcher PDA v programu Dispatcher 3 20

21 21

22 22

23 7. Konfigurace PDA zařízení 7.1. aktualizace programu v PDA Nahraďte soubor Dispatch.exe ve vašem PDA zařízení. Program Dispatcher PDA je nainstalován v adresáři: \Program Files\HI Software Development\Dispatch 23

24 7.2. Přidání zástupce do nabídky programy - ve Vašem PDA spusťte program Průzkumník - přejděte do adresáře s programem Dispatcher PDA Např. \Program Files\HI Software Development\Dispatch - označte soubor Dispatch.exe a z lokální nabídky vyberte volbu kopírovat - přejděte do adresáře \Windows\Start menu\programs - z lokální nabídky vyberte volbu Vložit zástupce (neoznačujte žádný soubor) 7.3. Nastavení spuštění programu Dispatcher PDA na stisk funkční klávesy - Zvolte volbu Start\Nastavení\Osobní\Tlačítka - Vyberte tlačítku a ze seznamu program Dispatch 24

25 7.4. Odstranění programu z nabídky Start a ze složky Programy - ve Vašem PDA spusťte program Průzkumník - Ve složce \Windows\Start menu odstraňte přebytečné programy (zástupce) - Ve složce \Windows\Start menu\programs odstraňte přebytečné programy (zástupce) 25
