Směrový vrtací stroj 4045 s kabinou Softwarové verze J a K

Transkript

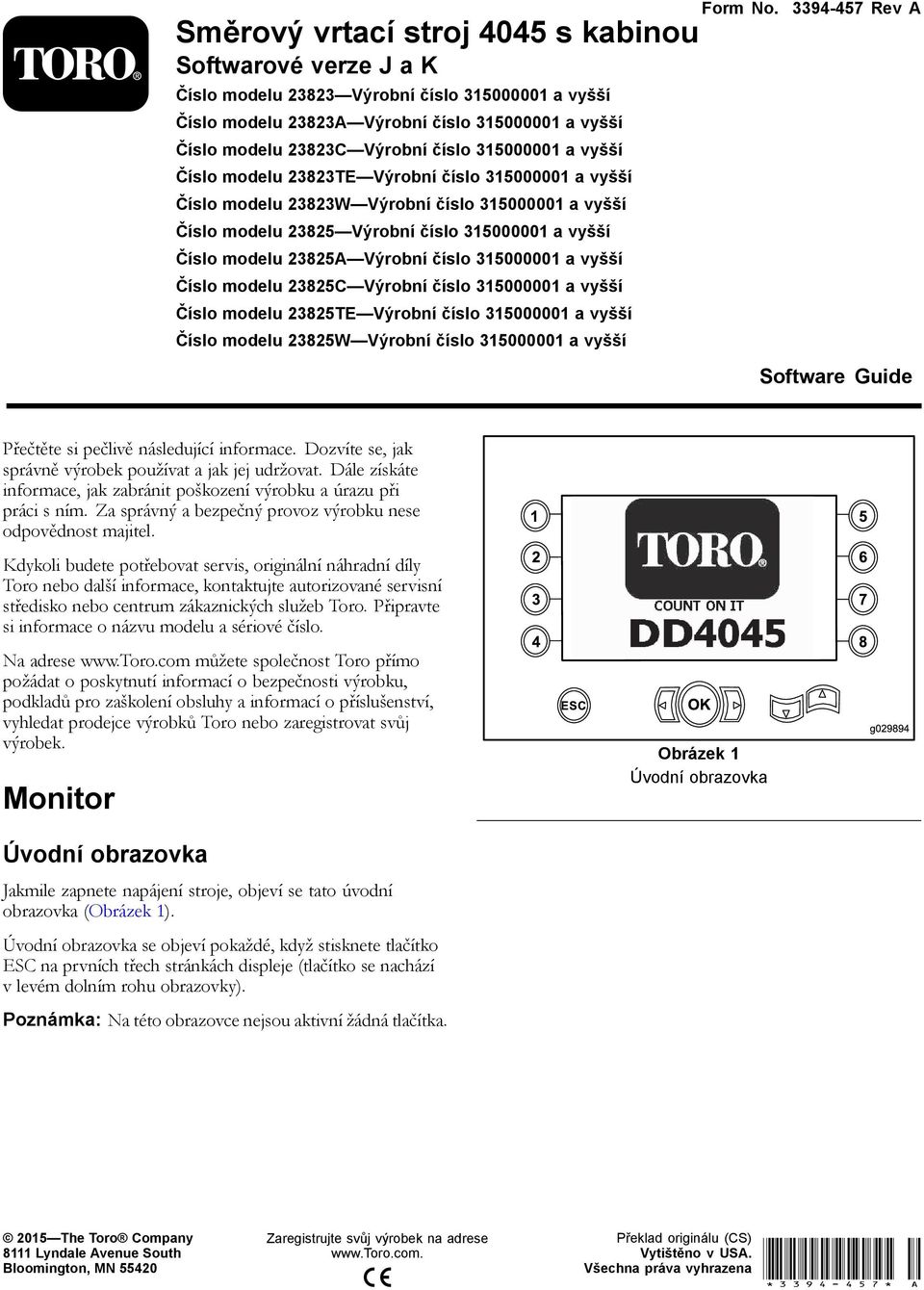

1 Směrový vrtací stroj 0 s kabinou Softwarové verze J a K Číslo modelu Výrobní číslo a vyšší Číslo modelu A Výrobní číslo a vyšší Číslo modelu C Výrobní číslo a vyšší Číslo modelu TE Výrobní číslo a vyšší Číslo modelu W Výrobní číslo a vyšší Číslo modelu Výrobní číslo a vyšší Číslo modelu A Výrobní číslo a vyšší Číslo modelu C Výrobní číslo a vyšší Číslo modelu TE Výrobní číslo a vyšší Číslo modelu W Výrobní číslo a vyšší Form No. 9- Rev A Software Guide Přečtěte si pečlivě následující informace. Dozvíte se, jak správně výrobek používat a jak jej udržovat. Dále získáte informace, jak zabránit poškození výrobku a úrazu při práci s ním. Za správný a bezpečný provoz výrobku nese odpovědnost majitel. Kdykoli budete potřebovat servis, originální náhradní díly Toro nebo další informace, kontaktujte autorizované servisní středisko nebo centrum zákaznických služeb Toro. Připravte si informace o názvu modelu a sériové číslo. Na adrese můžete společnost Toro přímo požádat o poskytnutí informací o bezpečnosti výrobku, podkladů pro zaškolení obsluhy a informací o příslušenství, vyhledat prodejce výrobků Toro nebo zaregistrovat svůj výrobek. Monitor Obrázek Úvodní obrazovka Úvodní obrazovka Jakmile zapnete napájení stroje, objeví se tato úvodní obrazovka (Obrázek ). Úvodní obrazovka se objeví pokaždé, když stisknete tlačítko ESC na prvních třech stránkách displeje (tlačítko se nachází v levém dolním rohu obrazovky). Poznámka: Na této obrazovce nejsou aktivní žádná tlačítka. 0 The Toro Company Lyndale Avenue South Bloomington, MN 0 Zaregistrujte svůj výrobek na adrese Překlad originálu (CS) Vytištěno v USA. Všechna práva vyhrazena *9-* A

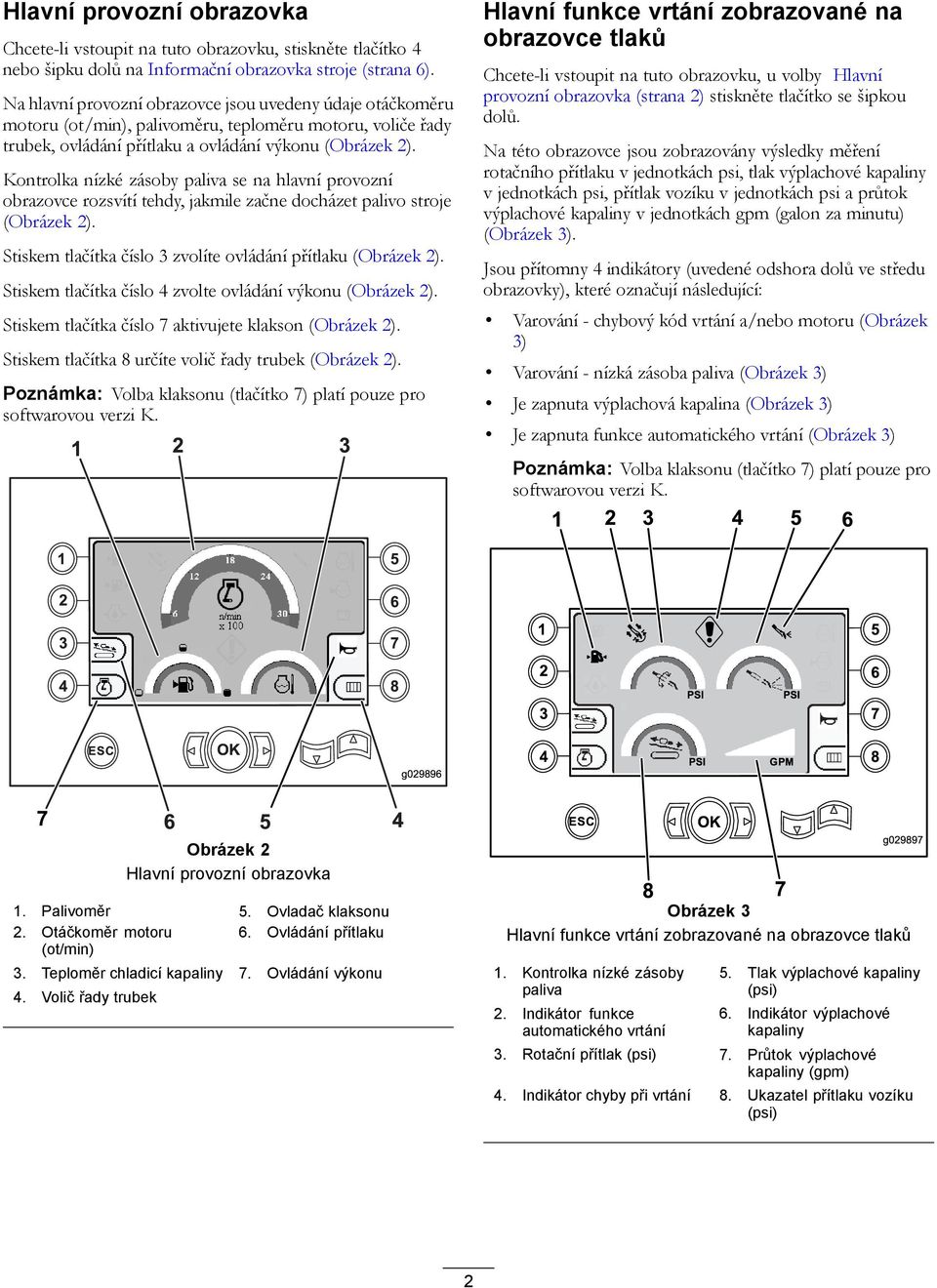

2 Hlavní provozní obrazovka Chcete-li vstoupit na tuto obrazovku, stiskněte tlačítko nebo šipku dolů na Informační obrazovka stroje (strana ). Na hlavní provozní obrazovce jsou uvedeny údaje otáčkoměru motoru (ot/min), palivoměru, teploměru motoru, voliče řady trubek, ovládání přítlaku a ovládání výkonu (Obrázek ). Kontrolka nízké zásoby paliva se na hlavní provozní obrazovce rozsvítí tehdy, jakmile začne docházet palivo stroje (Obrázek ). Stiskem tlačítka číslo zvolíte ovládání přítlaku (Obrázek ). Stiskem tlačítka číslo zvolte ovládání výkonu (Obrázek ). Stiskem tlačítka číslo aktivujete klakson (Obrázek ). Stiskem tlačítka určíte volič řady trubek (Obrázek ). Poznámka: Volba klaksonu (tlačítko ) platí pouze pro softwarovou verzi K. Hlavní funkce vrtání zobrazované na obrazovce tlaků Chcete-li vstoupit na tuto obrazovku, u volby Hlavní provozní obrazovka (strana ) stiskněte tlačítko se šipkou dolů. Na této obrazovce jsou zobrazovány výsledky měření rotačního přítlaku v jednotkách psi, tlak výplachové kapaliny v jednotkách psi, přítlak vozíku v jednotkách psi a průtok výplachové kapaliny v jednotkách gpm (galon za minutu) (Obrázek ). Jsou přítomny indikátory (uvedené odshora dolů ve středu obrazovky), které označují následující: Varování - chybový kód vrtání a/nebo motoru (Obrázek ) Varování - nízká zásoba paliva (Obrázek ) Je zapnuta výplachová kapalina (Obrázek ) Je zapnuta funkce automatického vrtání (Obrázek ) Poznámka: Volba klaksonu (tlačítko ) platí pouze pro softwarovou verzi K. ES C OK g09 9 Obrázek Hlavní provozní obrazovka. Palivoměr. Ovladač klaksonu. Otáčkoměr motoru. Ovládání přítlaku (ot/min). Teploměr chladicí kapaliny. Ovládání výkonu. Volič řady trubek Obrázek Hlavní funkce vrtání zobrazované na obrazovce tlaků. Kontrolka nízké zásoby paliva. Indikátor funkce automatického vrtání. Tlak výplachové kapaliny (psi). Indikátor výplachové kapaliny. Rotační přítlak (psi). Průtok výplachové kapaliny (gpm). Indikátor chyby při vrtání. Ukazatel přítlaku vozíku (psi)

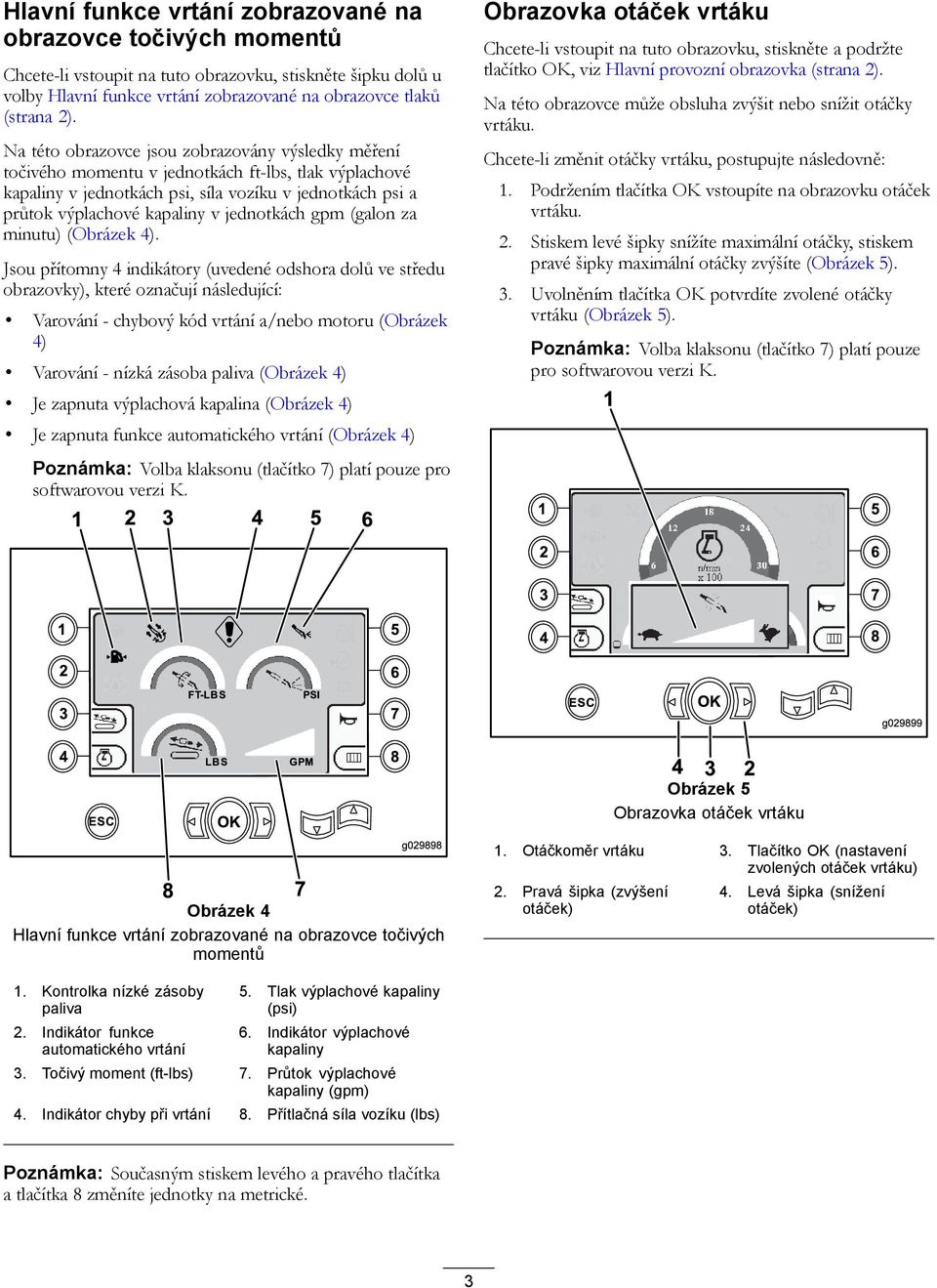

3 Hlavní funkce vrtání zobrazované na obrazovce točivých momentů Chcete-li vstoupit na tuto obrazovku, stiskněte šipku dolů u volby Hlavní funkce vrtání zobrazované na obrazovce tlaků (strana ). Na této obrazovce jsou zobrazovány výsledky měření točivého momentu v jednotkách ft-lbs, tlak výplachové kapaliny v jednotkách psi, síla vozíku v jednotkách psi a průtok výplachové kapaliny v jednotkách gpm (galon za minutu) (Obrázek ). Jsou přítomny indikátory (uvedené odshora dolů ve středu obrazovky), které označují následující: Varování - chybový kód vrtání a/nebo motoru (Obrázek ) Varování - nízká zásoba paliva (Obrázek ) Je zapnuta výplachová kapalina (Obrázek ) Je zapnuta funkce automatického vrtání (Obrázek ) Poznámka: Volba klaksonu (tlačítko ) platí pouze pro softwarovou verzi K. Obrazovka otáček vrtáku Chcete-li vstoupit na tuto obrazovku, stiskněte a podržte tlačítko OK, viz Hlavní provozní obrazovka (strana ). Na této obrazovce může obsluha zvýšit nebo snížit otáčky vrtáku. Chcete-li změnit otáčky vrtáku, postupujte následovně:. Podržením tlačítka OK vstoupíte na obrazovku otáček vrtáku.. Stiskem levé šipky snížíte maximální otáčky, stiskem pravé šipky maximální otáčky zvýšíte (Obrázek ).. Uvolněním tlačítka OK potvrdíte zvolené otáčky vrtáku (Obrázek ). Poznámka: Volba klaksonu (tlačítko ) platí pouze pro softwarovou verzi K. Obrázek Obrazovka otáček vrtáku Obrázek Hlavní funkce vrtání zobrazované na obrazovce točivých momentů. Otáčkoměr vrtáku. Tlačítko OK (nastavení zvolených otáček vrtáku). Pravá šipka (zvýšení otáček). Levá šipka (snížení otáček). Kontrolka nízké zásoby paliva. Indikátor funkce automatického vrtání. Tlak výplachové kapaliny (psi). Indikátor výplachové kapaliny. Točivý moment (ft-lbs). Průtok výplachové kapaliny (gpm). Indikátor chyby při vrtání. Přítlačná síla vozíku (lbs) Poznámka: Současným stiskem levého a pravého tlačítka a tlačítka změníte jednotky na metrické.

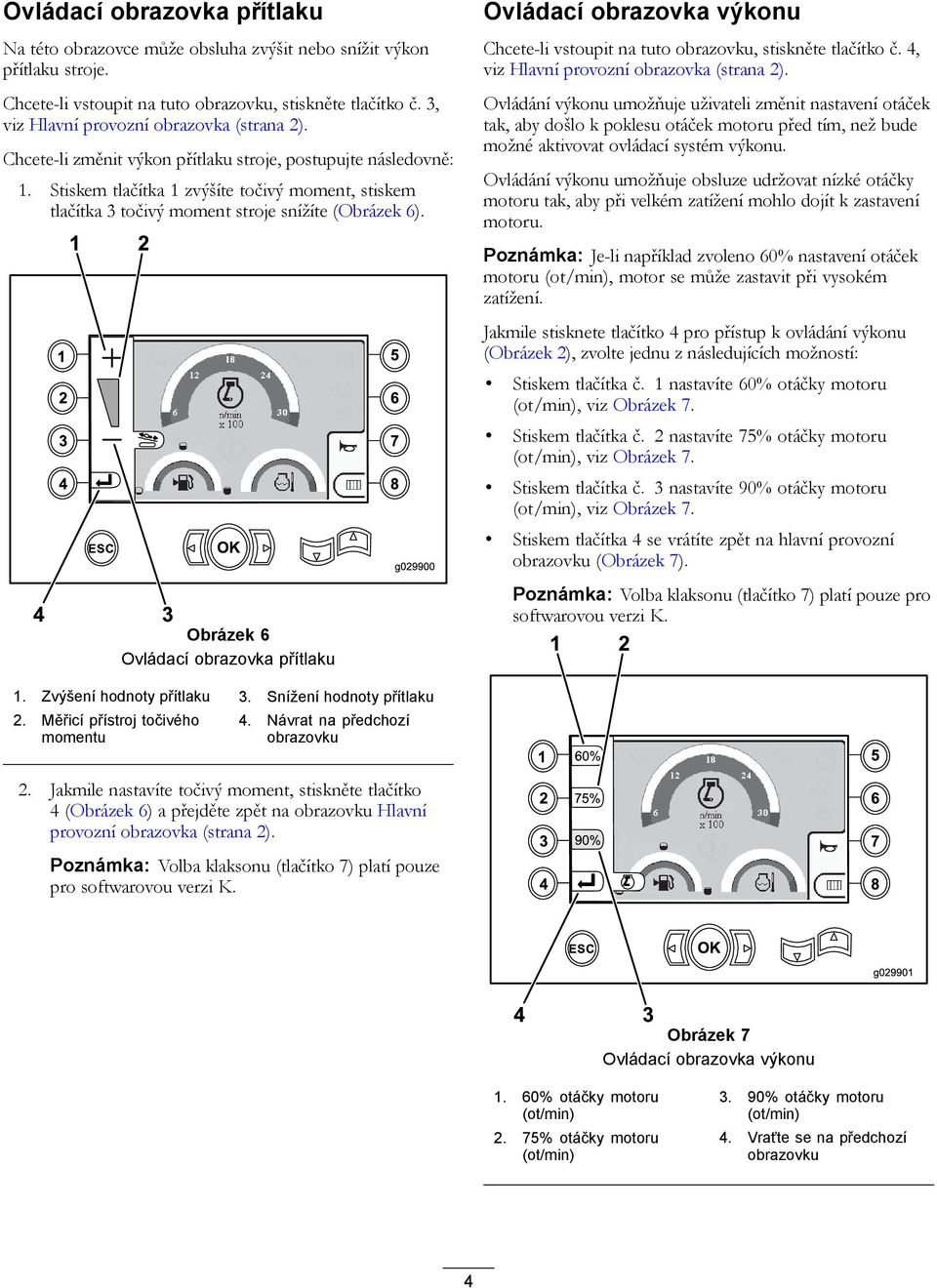

4 Ovládací obrazovka přítlaku Na této obrazovce může obsluha zvýšit nebo snížit výkon přítlaku stroje. Chcete-li vstoupit na tuto obrazovku, stiskněte tlačítko č., viz Hlavní provozní obrazovka (strana ). Chcete-li změnit výkon přítlaku stroje, postupujte následovně:. Stiskem tlačítka zvýšíte točivý moment, stiskem tlačítka točivý moment stroje snížíte (Obrázek ). Ovládací obrazovka výkonu Chcete-li vstoupit na tuto obrazovku, stiskněte tlačítko č., viz Hlavní provozní obrazovka (strana ). Ovládání výkonu umožňuje uživateli změnit nastavení otáček tak, aby došlo k poklesu otáček motoru před tím, než bude možné aktivovat ovládací systém výkonu. Ovládání výkonu umožňuje obsluze udržovat nízké otáčky motoru tak, aby při velkém zatížení mohlo dojít k zastavení motoru. Poznámka: Je-li například zvoleno 0% nastavení otáček motoru (ot/min), motor se může zastavit při vysokém zatížení. Jakmile stisknete tlačítko pro přístup k ovládání výkonu (Obrázek ), zvolte jednu z následujících možností: Stiskem tlačítka č. nastavíte 0% otáčky motoru (ot/min), viz Obrázek. Stiskem tlačítka č. nastavíte % otáčky motoru (ot/min), viz Obrázek. Stiskem tlačítka č. nastavíte 90% otáčky motoru (ot/min), viz Obrázek. Stiskem tlačítka se vrátíte zpět na hlavní provozní obrazovku (Obrázek ). Obrázek Ovládací obrazovka přítlaku Poznámka: Volba klaksonu (tlačítko ) platí pouze pro softwarovou verzi K.. Zvýšení hodnoty přítlaku. Snížení hodnoty přítlaku. Měřicí přístroj točivého momentu. Návrat na předchozí obrazovku. Jakmile nastavíte točivý moment, stiskněte tlačítko (Obrázek ) a přejděte zpět na obrazovku Hlavní provozní obrazovka (strana ). Poznámka: Volba klaksonu (tlačítko ) platí pouze pro softwarovou verzi K. Obrázek Ovládací obrazovka výkonu. 0% otáčky motoru (ot/min). % otáčky motoru (ot/min). 90% otáčky motoru (ot/min). Vraťte se na předchozí obrazovku

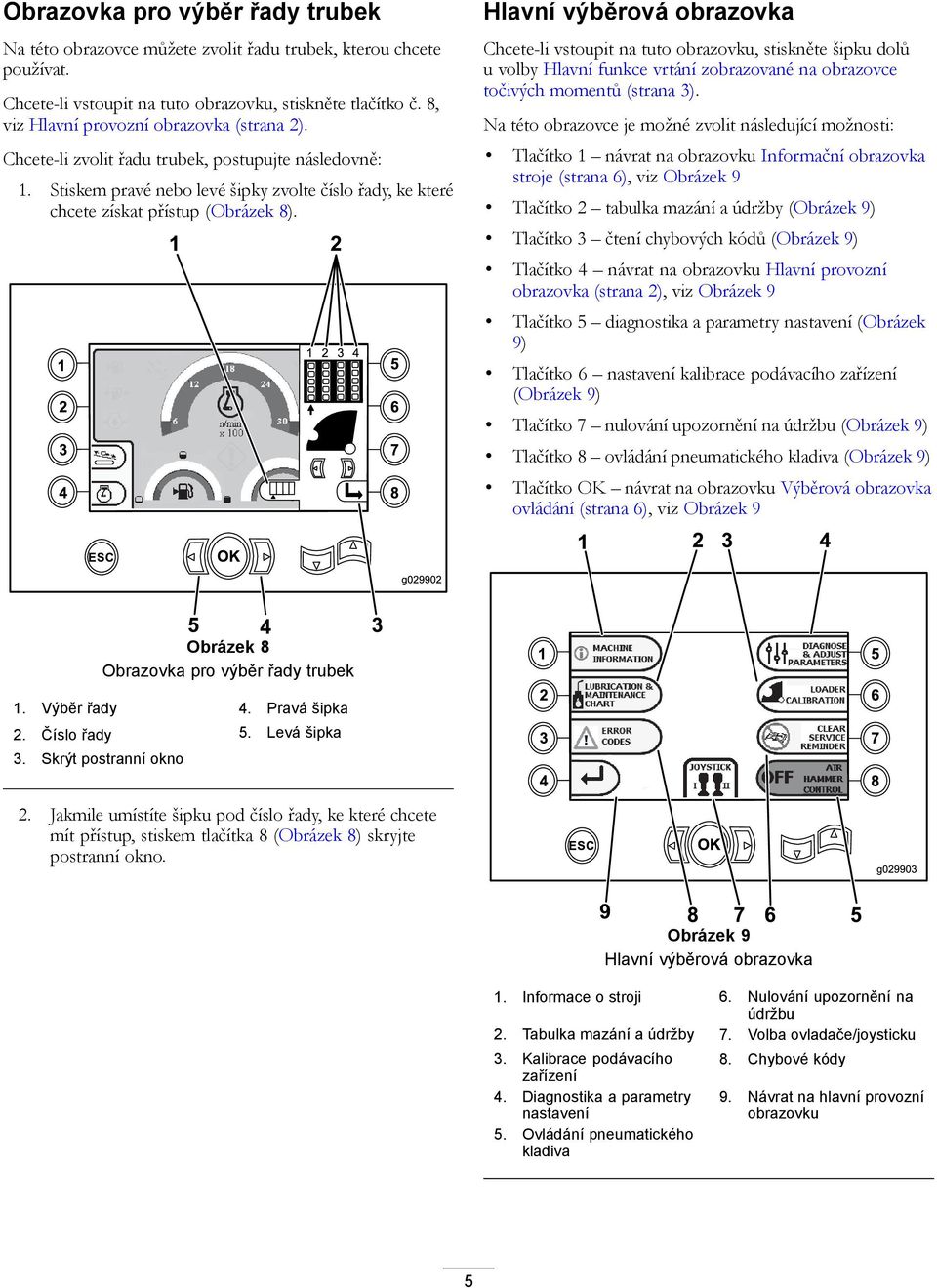

5 Obrazovka pro výběr řady trubek Na této obrazovce můžete zvolit řadu trubek, kterou chcete používat. Chcete-li vstoupit na tuto obrazovku, stiskněte tlačítko č., viz Hlavní provozní obrazovka (strana ). Chcete-li zvolit řadu trubek, postupujte následovně:. Stiskem pravé nebo levé šipky zvolte číslo řady, ke které chcete získat přístup (Obrázek ). Hlavní výběrová obrazovka Chcete-li vstoupit na tuto obrazovku, stiskněte šipku dolů u volby Hlavní funkce vrtání zobrazované na obrazovce točivých momentů (strana ). Na této obrazovce je možné zvolit následující možnosti: Tlačítko návrat na obrazovku Informační obrazovka stroje (strana ), viz Obrázek 9 Tlačítko tabulka mazání a údržby (Obrázek 9) Tlačítko čtení chybových kódů (Obrázek 9) Tlačítko návrat na obrazovku Hlavní provozní obrazovka (strana ), viz Obrázek 9 Tlačítko diagnostika a parametry nastavení (Obrázek 9) Tlačítko nastavení kalibrace podávacího zařízení (Obrázek 9) Tlačítko nulování upozornění na údržbu (Obrázek 9) Tlačítko ovládání pneumatického kladiva (Obrázek 9) Tlačítko OK návrat na obrazovku Výběrová obrazovka ovládání (strana ), viz Obrázek 9 Obrázek Obrazovka pro výběr řady trubek. Výběr řady. Pravá šipka. Číslo řady. Levá šipka. Skrýt postranní okno. Jakmile umístíte šipku pod číslo řady, ke které chcete mít přístup, stiskem tlačítka (Obrázek ) skryjte postranní okno. Obrázek 9 Hlavní výběrová obrazovka. Informace o stroji. Nulování upozornění na údržbu. Tabulka mazání a údržby. Volba ovladače/joysticku. Kalibrace podávacího zařízení. Diagnostika a parametry nastavení. Ovládání pneumatického kladiva. Chybové kódy 9. Návrat na hlavní provozní obrazovku

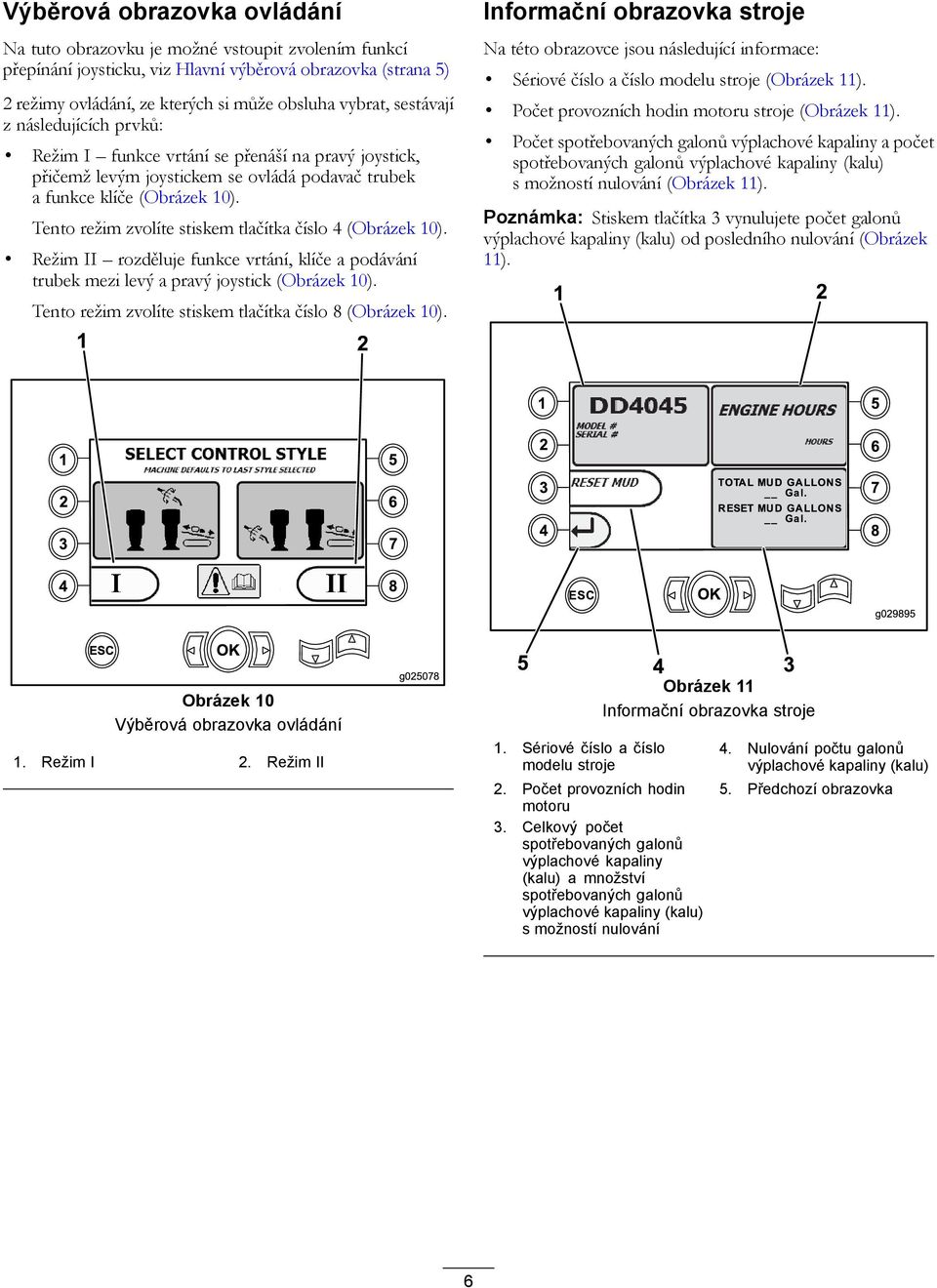

6 Výběrová obrazovka ovládání Na tuto obrazovku je možné vstoupit zvolením funkcí přepínání joysticku, viz Hlavní výběrová obrazovka (strana ) režimy ovládání, ze kterých si může obsluha vybrat, sestávají z následujících prvků: Režim I funkce vrtání se přenáší na pravý joystick, přičemž levým joystickem se ovládá podavač trubek a funkce klíče (Obrázek 0). Tento režim zvolíte stiskem tlačítka číslo (Obrázek 0). Režim II rozděluje funkce vrtání, klíče a podávání trubek mezi levý a pravý joystick (Obrázek 0). Tento režim zvolíte stiskem tlačítka číslo (Obrázek 0). Informační obrazovka stroje Na této obrazovce jsou následující informace: Sériové číslo a číslo modelu stroje (Obrázek ). Počet provozních hodin motoru stroje (Obrázek ). Počet spotřebovaných galonů výplachové kapaliny a počet spotřebovaných galonů výplachové kapaliny (kalu) s možností nulování (Obrázek ). Poznámka: Stiskem tlačítka vynulujete počet galonů výplachové kapaliny (kalu) od posledního nulování (Obrázek ). ESC OK Obrázek 0 Výběrová obrazovka ovládání. Režim I. Režim II g00. Sériové číslo a číslo modelu stroje Obrázek Informační obrazovka stroje. Počet provozních hodin motoru. Celkový počet spotřebovaných galonů výplachové kapaliny (kalu) a množství spotřebovaných galonů výplachové kapaliny (kalu) s možností nulování. Nulování počtu galonů výplachové kapaliny (kalu). Předchozí obrazovka

7 Obrazovka mazání a údržby Chcete-li vstoupit na tuto obrazovku, stiskněte tlačítko č., viz Hlavní výběrová obrazovka (strana ). Na této obrazovce se zobrazí denní plán údržby a plány údržby po každých 0, 0, 00 a 000 hodinách. Poznámka: Stiskem tlačítka OK opustíte tuto obrazovku. Stiskem následujících tlačítek zvolíte následující program údržby: Tlačítko program údržby po 0 hodinách (Obrázek ) Tlačítko program údržby po 0 hodinách (Obrázek ) Tlačítko program údržby po 00 hodinách (Obrázek ) Tlačítko program údržby po 000 hodinách (Obrázek ) Obrázek Obrazovka údržby po 0 hodinách Obrázek Hlavní obrazovka údržby Obrázek Obrazovka údržby po 00 hodinách Obrázek Obrazovka údržby po 0 hodinách Obrázek Obrazovka údržby po 000 hodinách

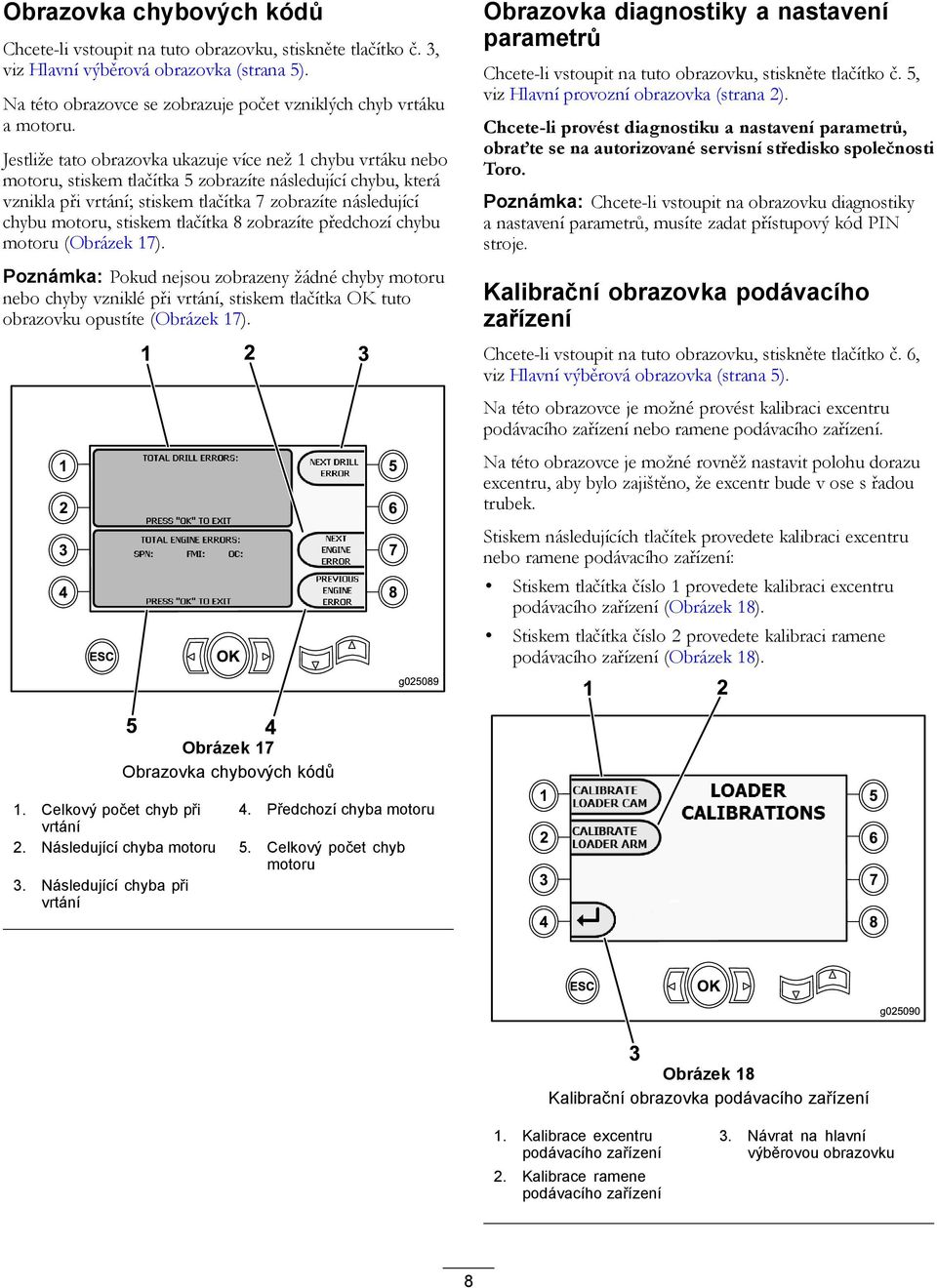

8 Obrazovka chybových kódů Chcete-li vstoupit na tuto obrazovku, stiskněte tlačítko č., viz Hlavní výběrová obrazovka (strana ). Na této obrazovce se zobrazuje počet vzniklých chyb vrtáku a motoru. Jestliže tato obrazovka ukazuje více než chybu vrtáku nebo motoru, stiskem tlačítka zobrazíte následující chybu, která vznikla při vrtání; stiskem tlačítka zobrazíte následující chybu motoru, stiskem tlačítka zobrazíte předchozí chybu motoru (Obrázek ). Poznámka: Pokud nejsou zobrazeny žádné chyby motoru nebo chyby vzniklé při vrtání, stiskem tlačítka OK tuto obrazovku opustíte (Obrázek ). ESC OK Obrázek Obrazovka chybových kódů g009. Celkový počet chyb při. Předchozí chyba motoru vrtání. Následující chyba motoru. Celkový počet chyb motoru. Následující chyba při vrtání Obrazovka diagnostiky a nastavení parametrů Chcete-li vstoupit na tuto obrazovku, stiskněte tlačítko č., viz Hlavní provozní obrazovka (strana ). Chcete-li provést diagnostiku a nastavení parametrů, obraťte se na autorizované servisní středisko společnosti Toro. Poznámka: Chcete-li vstoupit na obrazovku diagnostiky a nastavení parametrů, musíte zadat přístupový kód PIN stroje. Kalibrační obrazovka podávacího zařízení Chcete-li vstoupit na tuto obrazovku, stiskněte tlačítko č., viz Hlavní výběrová obrazovka (strana ). Na této obrazovce je možné provést kalibraci excentru podávacího zařízení nebo ramene podávacího zařízení. Na této obrazovce je možné rovněž nastavit polohu dorazu excentru, aby bylo zajištěno, že excentr bude v ose s řadou trubek. Stiskem následujících tlačítek provedete kalibraci excentru nebo ramene podávacího zařízení: Stiskem tlačítka číslo provedete kalibraci excentru podávacího zařízení (Obrázek ). Stiskem tlačítka číslo provedete kalibraci ramene podávacího zařízení (Obrázek ). ESC OK g0090 Obrázek Kalibrační obrazovka podávacího zařízení. Kalibrace excentru podávacího zařízení. Kalibrace ramene podávacího zařízení. Návrat na hlavní výběrovou obrazovku

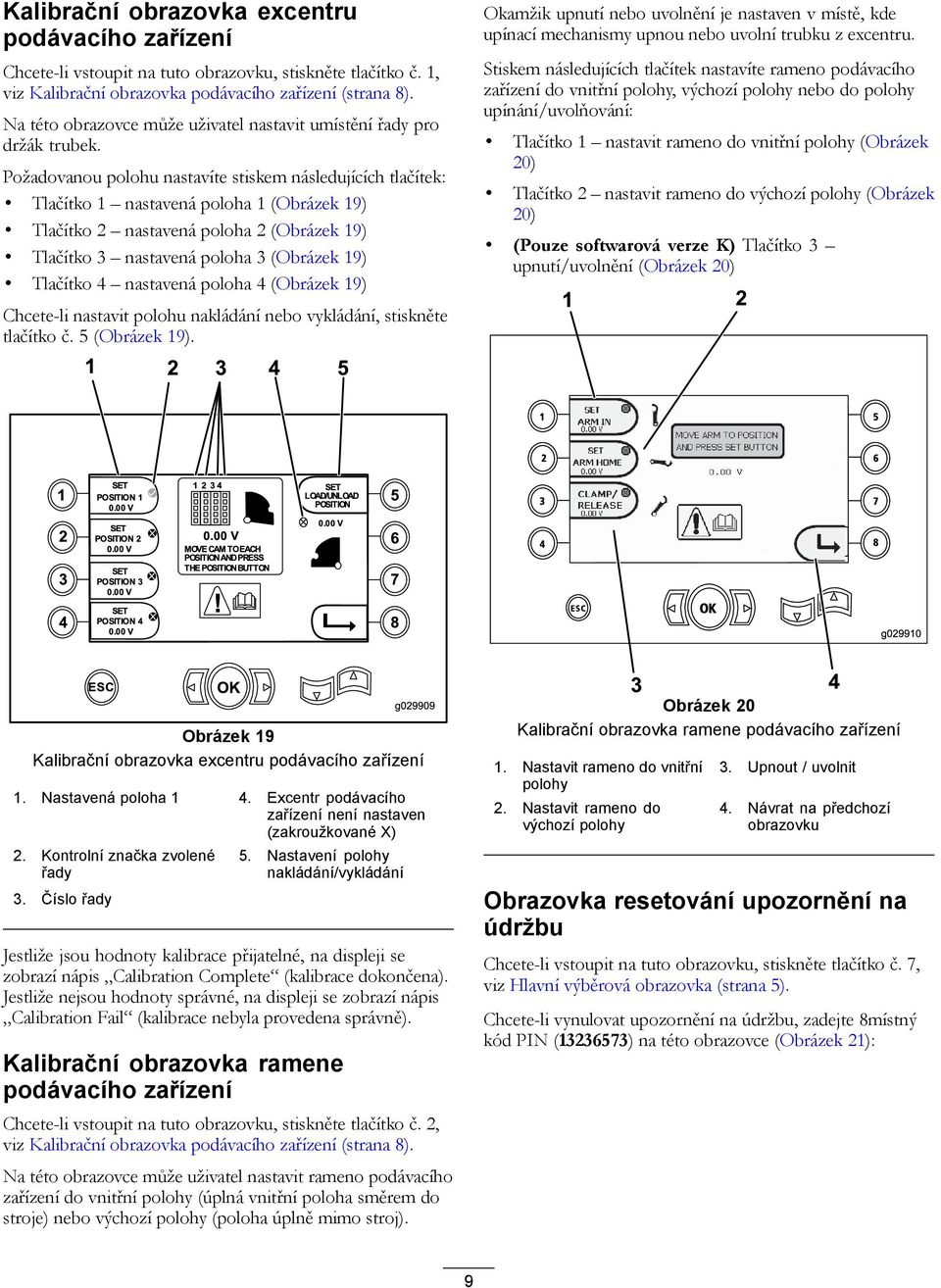

9 Kalibrační obrazovka excentru podávacího zařízení Chcete-li vstoupit na tuto obrazovku, stiskněte tlačítko č., viz Kalibrační obrazovka podávacího zařízení (strana ). Na této obrazovce může uživatel nastavit umístění řady pro držák trubek. Požadovanou polohu nastavíte stiskem následujících tlačítek: Tlačítko nastavená poloha (Obrázek 9) Tlačítko nastavená poloha (Obrázek 9) Tlačítko nastavená poloha (Obrázek 9) Tlačítko nastavená poloha (Obrázek 9) Chcete-li nastavit polohu nakládání nebo vykládání, stiskněte tlačítko č. (Obrázek 9). Okamžik upnutí nebo uvolnění je nastaven v místě, kde upínací mechanismy upnou nebo uvolní trubku z excentru. Stiskem následujících tlačítek nastavíte rameno podávacího zařízení do vnitřní polohy, výchozí polohy nebo do polohy upínání/uvolňování: Tlačítko nastavit rameno do vnitřní polohy (Obrázek 0) Tlačítko nastavit rameno do výchozí polohy (Obrázek 0) (Pouze softwarová verze K) Tlačítko upnutí/uvolnění (Obrázek 0) Obrázek 9 Kalibrační obrazovka excentru podávacího zařízení. Nastavená poloha. Excentr podávacího zařízení není nastaven (zakroužkované X). Kontrolní značka zvolené řady. Číslo řady. Nastavení polohy nakládání/vykládání Jestliže jsou hodnoty kalibrace přijatelné, na displeji se zobrazí nápis Calibration Complete (kalibrace dokončena). Jestliže nejsou hodnoty správné, na displeji se zobrazí nápis Calibration Fail (kalibrace nebyla provedena správně). Kalibrační obrazovka ramene podávacího zařízení Chcete-li vstoupit na tuto obrazovku, stiskněte tlačítko č., viz Kalibrační obrazovka podávacího zařízení (strana ). Na této obrazovce může uživatel nastavit rameno podávacího zařízení do vnitřní polohy (úplná vnitřní poloha směrem do stroje) nebo výchozí polohy (poloha úplně mimo stroj). Obrázek 0 Kalibrační obrazovka ramene podávacího zařízení. Nastavit rameno do vnitřní polohy. Nastavit rameno do výchozí polohy. Upnout / uvolnit. Návrat na předchozí obrazovku Obrazovka resetování upozornění na údržbu Chcete-li vstoupit na tuto obrazovku, stiskněte tlačítko č., viz Hlavní výběrová obrazovka (strana ). Chcete-li vynulovat upozornění na údržbu, zadejte místný kód PIN () na této obrazovce (Obrázek ): 9

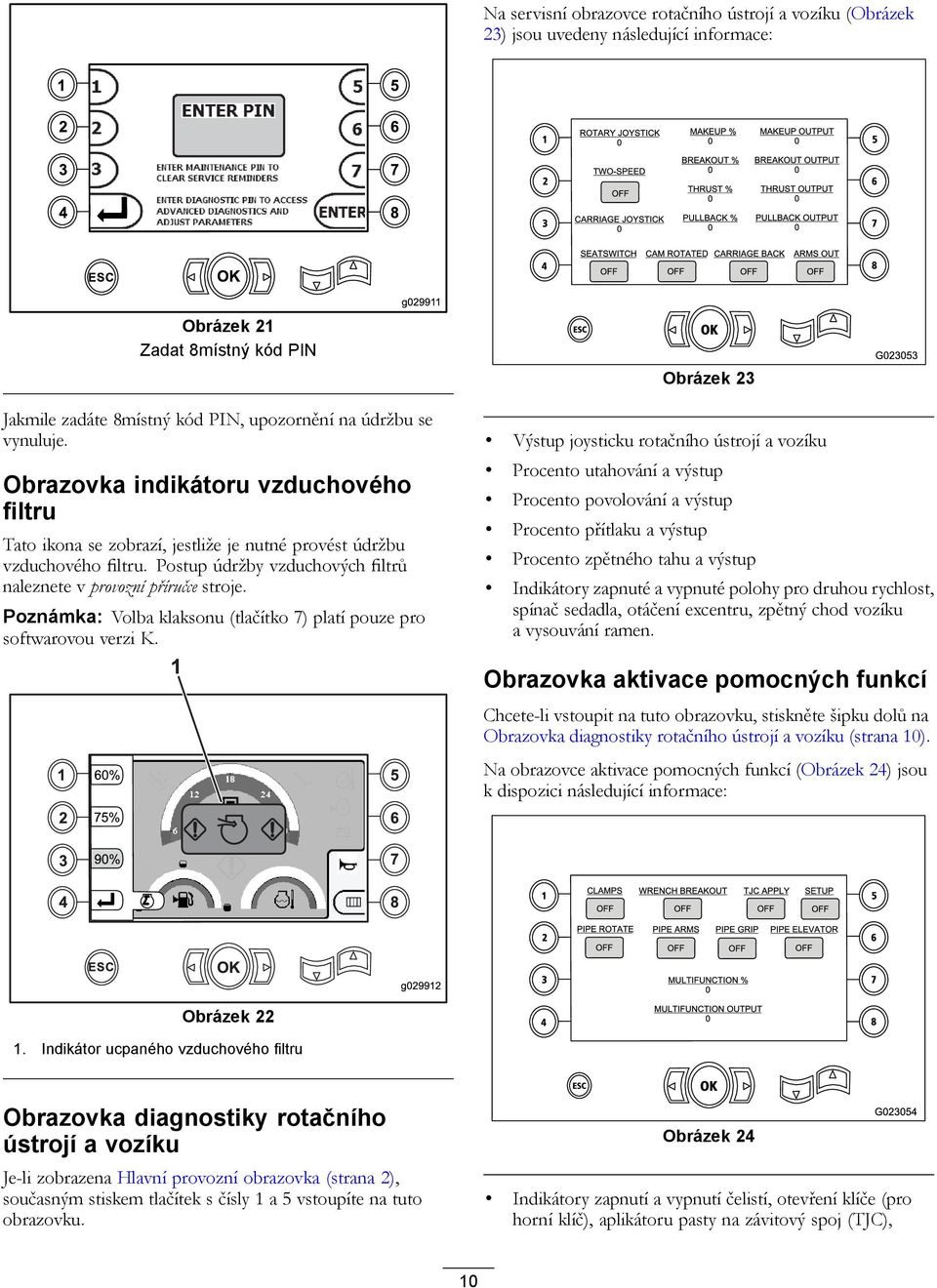

10 Na servisní obrazovce rotačního ústrojí a vozíku (Obrázek ) jsou uvedeny následující informace: Obrázek Zadat místný kód PIN Jakmile zadáte místný kód PIN, upozornění na údržbu se vynuluje. Obrazovka indikátoru vzduchového filtru Tato ikona se zobrazí, jestliže je nutné provést údržbu vzduchového filtru. Postup údržby vzduchových filtrů naleznete v provozní příručce stroje. Poznámka: Volba klaksonu (tlačítko ) platí pouze pro softwarovou verzi K. Obrázek Výstup joysticku rotačního ústrojí a vozíku Procento utahování a výstup Procento povolování a výstup Procento přítlaku a výstup Procento zpětného tahu a výstup Indikátory zapnuté a vypnuté polohy pro druhou rychlost, spínač sedadla, otáčení excentru, zpětný chod vozíku a vysouvání ramen. Obrazovka aktivace pomocných funkcí Chcete-li vstoupit na tuto obrazovku, stiskněte šipku dolů na Obrazovka diagnostiky rotačního ústrojí a vozíku (strana 0). Na obrazovce aktivace pomocných funkcí (Obrázek ) jsou k dispozici následující informace: ES C OK Obrázek g099. Indikátor ucpaného vzduchového filtru Obrazovka diagnostiky rotačního ústrojí a vozíku Je-li zobrazena Hlavní provozní obrazovka (strana ), současným stiskem tlačítek s čísly a vstoupíte na tuto obrazovku. Obrázek Indikátory zapnutí a vypnutí čelistí, otevření klíče (pro horní klíč), aplikátoru pasty na závitový spoj (TJC), 0

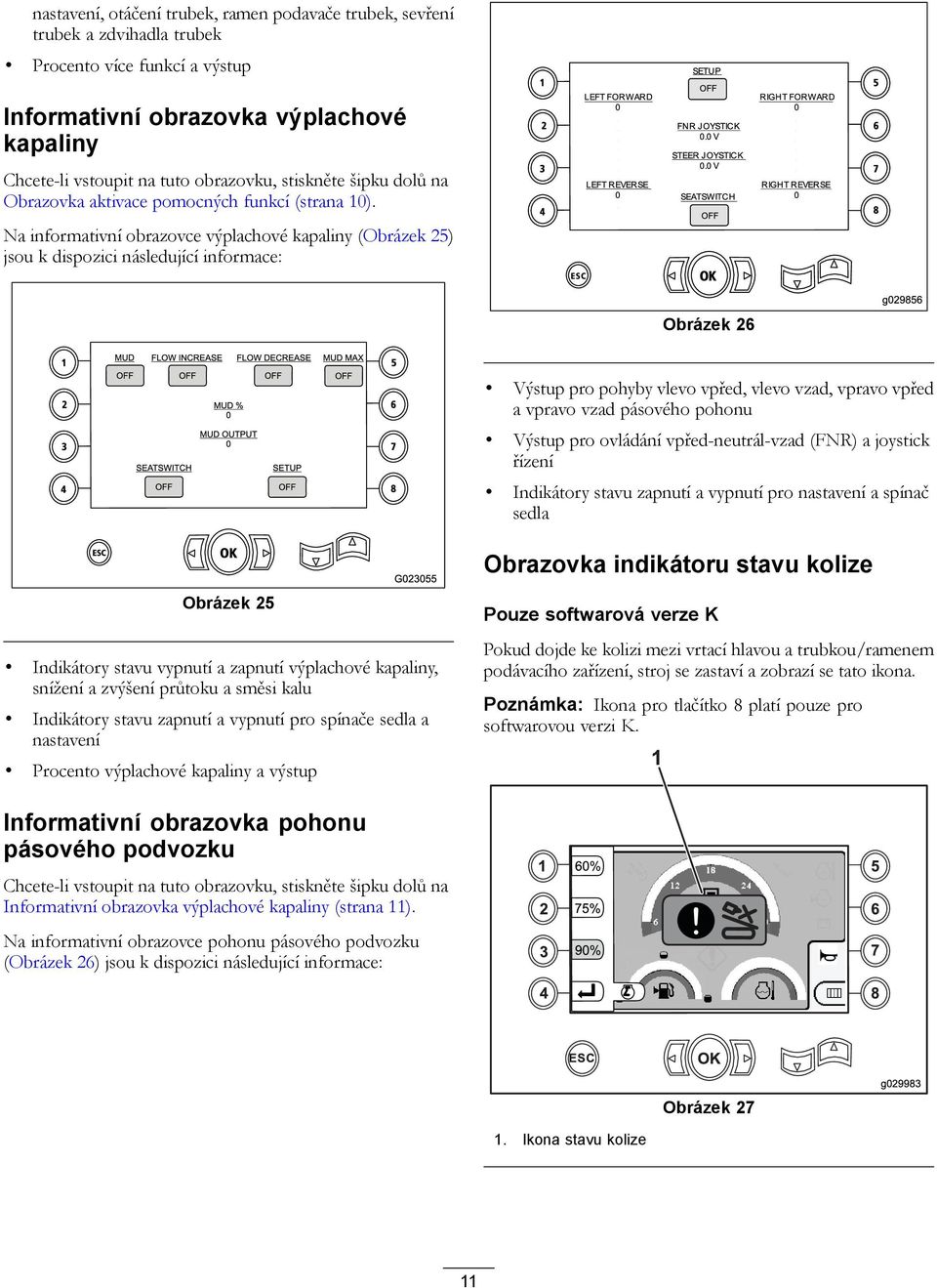

11 nastavení, otáčení trubek, ramen podavače trubek, sevření trubek a zdvihadla trubek Procento více funkcí a výstup Informativní obrazovka výplachové kapaliny Chcete-li vstoupit na tuto obrazovku, stiskněte šipku dolů na Obrazovka aktivace pomocných funkcí (strana 0). Na informativní obrazovce výplachové kapaliny (Obrázek ) jsou k dispozici následující informace: Obrázek Výstup pro pohyby vlevo vpřed, vlevo vzad, vpravo vpřed a vpravo vzad pásového pohonu Výstup pro ovládání vpřed-neutrál-vzad (FNR) a joystick řízení Indikátory stavu zapnutí a vypnutí pro nastavení a spínač sedla Obrazovka indikátoru stavu kolize Obrázek Indikátory stavu vypnutí a zapnutí výplachové kapaliny, snížení a zvýšení průtoku a směsi kalu Indikátory stavu zapnutí a vypnutí pro spínače sedla a nastavení Procento výplachové kapaliny a výstup Pouze softwarová verze K Pokud dojde ke kolizi mezi vrtací hlavou a trubkou/ramenem podávacího zařízení, stroj se zastaví a zobrazí se tato ikona. Poznámka: Ikona pro tlačítko platí pouze pro softwarovou verzi K. Informativní obrazovka pohonu pásového podvozku Chcete-li vstoupit na tuto obrazovku, stiskněte šipku dolů na Informativní obrazovka výplachové kapaliny (strana ). Na informativní obrazovce pohonu pásového podvozku (Obrázek ) jsou k dispozici následující informace: ES C OK Obrázek g099. Ikona stavu kolize
