1 SCIA CZ, s. r. o. Slavíčkova 1a Brno tel fax Systém programů pro projektování prutových a stěnodeskových konstrukcí NEXIS 32 rel Příklad protlačení železobetonové desky

2 Vydavatel tohoto manuálu si vyhrazuje právo na změny obsahu bez upozornění. Při tvorbě textů bylo postupováno s velkou péčí, přesto nelze zcela vyloučit možnost vzniku chyb. SCIA CZ, s. r. o. nemůže převzít odpovědnost ani záruku za chybné použití uvedených údajů a z toho vyplývajících důsledků. Žádná část tohoto dokumentu nesmí být reprodukována po částech ani jako celek ani převáděna do elektronické formy, včetně fotokopírování a snímání, bez výslovného písemného povolení společnosti SCIA CZ, s. r. o. Copyright 2002 SCIA Group. Všechna práva vyhrazena.

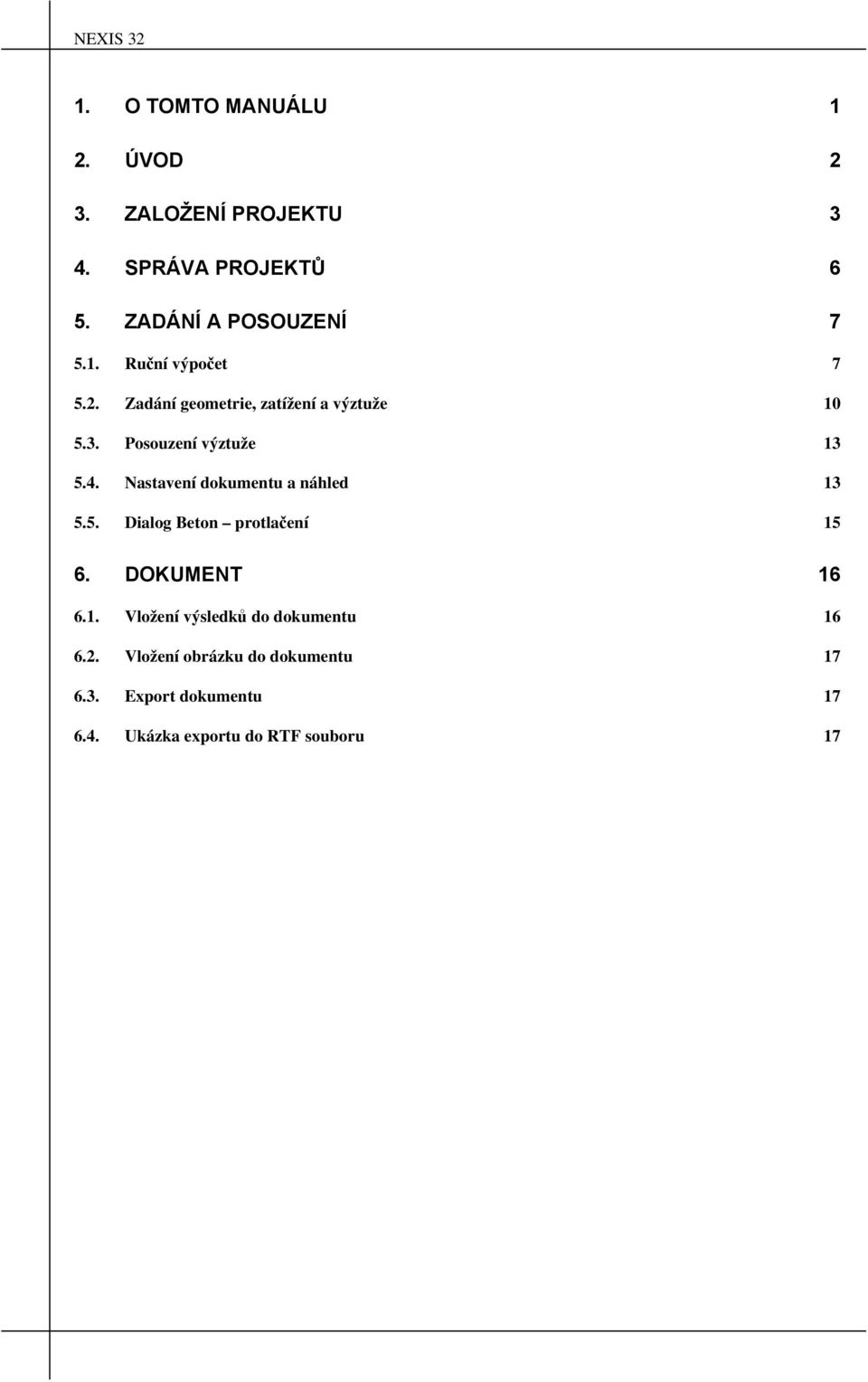

3 1. O TOMTO MANUÁLU 1 2. ÚVOD 2 3. ZALOŽENÍ PROJEKTU 3 4. SPRÁVA PROJEKTŮ 6 5. ZADÁNÍ A POSOUZENÍ Ruční výpočet Zadání geometrie, zatížení a výztuže Posouzení výztuže Nastavení dokumentu a náhled Dialog Beton protlačení DOKUMENT Vložení výsledků do dokumentu Vložení obrázku do dokumentu Export dokumentu Ukázka exportu do RTF souboru 17

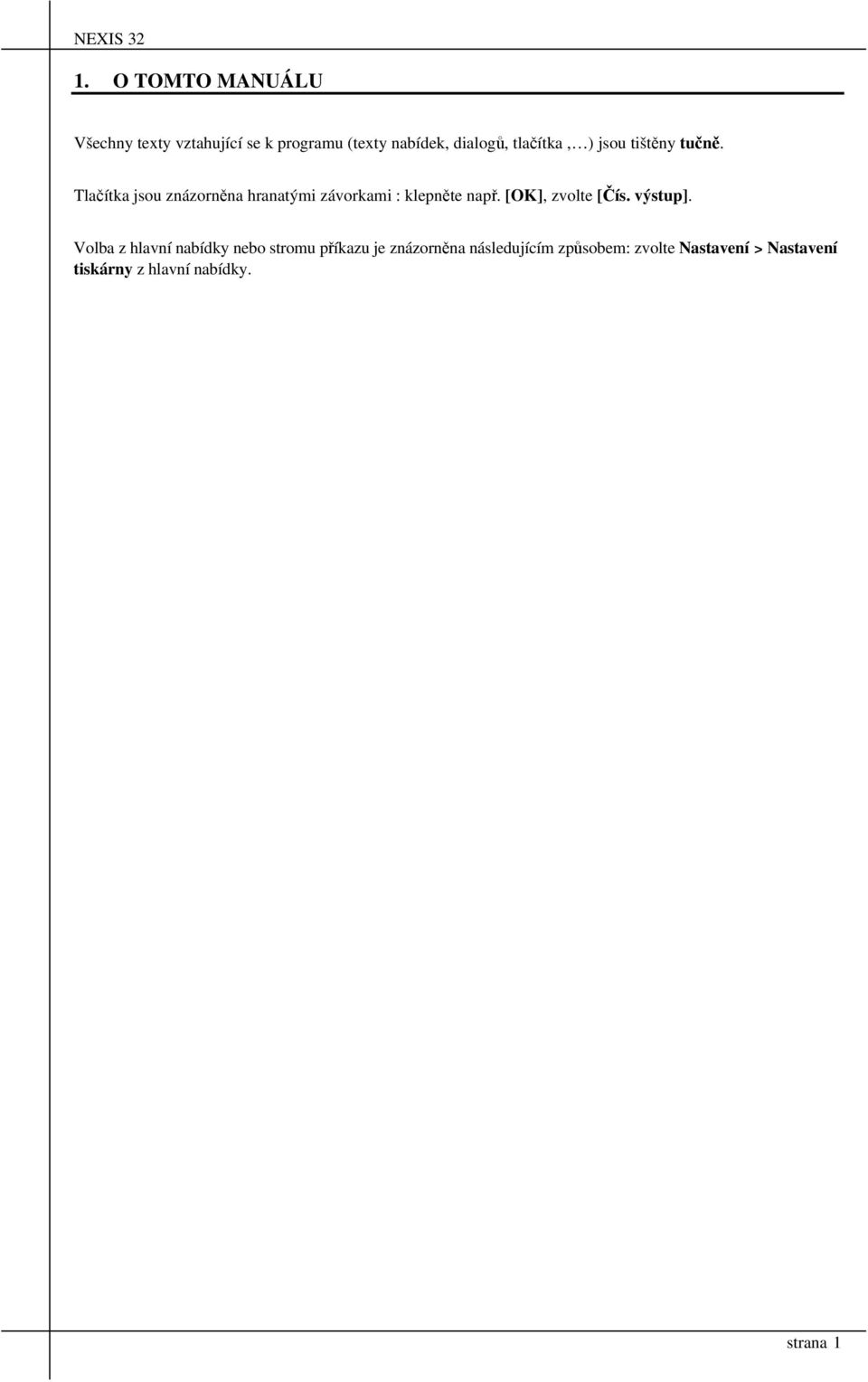

4 1. O TOMTO MANUÁLU Všechny texty vztahující se k programu (texty nabídek, dialogů, tlačítka, ) jsou tištěny tučně. Tlačítka jsou znázorněna hranatými závorkami : klepněte např. [OK], zvolte [Čís. výstup]. Volba z hlavní nabídky nebo stromu příkazu je znázorněna následujícím způsobem: zvolte Nastavení > Nastavení tiskárny z hlavní nabídky. strana 1

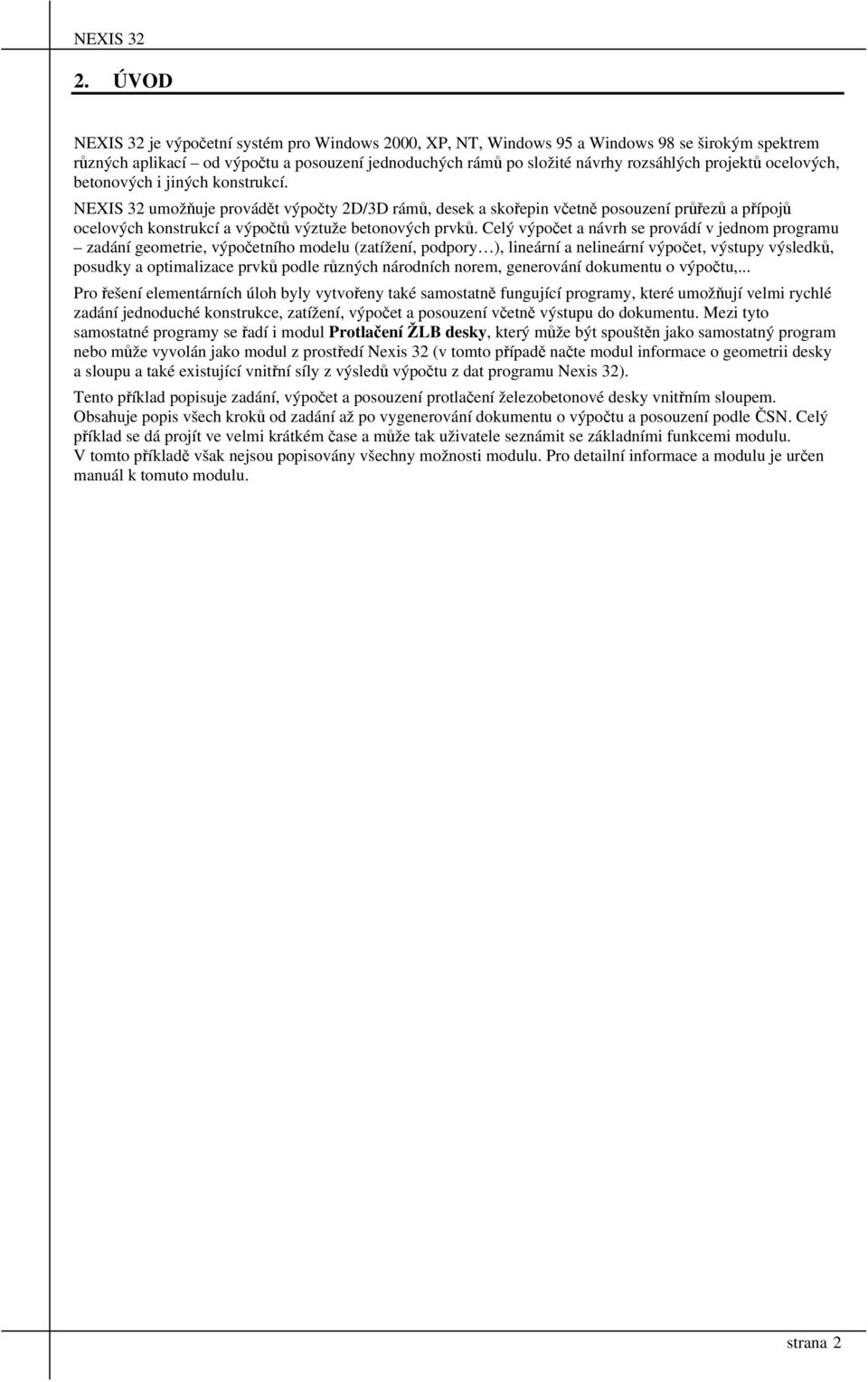

5 2. ÚVOD NEXIS 32 je výpočetní systém pro Windows 2000, XP, NT, Windows 95 a Windows 98 se širokým spektrem různých aplikací od výpočtu a posouzení jednoduchých rámů po složité návrhy rozsáhlých projektů ocelových, betonových i jiných konstrukcí. NEXIS 32 umožňuje provádět výpočty 2D/3D rámů, desek a skořepin včetně posouzení průřezů a přípojů ocelových konstrukcí a výpočtů výztuže betonových prvků. Celý výpočet a návrh se provádí v jednom programu zadání geometrie, výpočetního modelu (zatížení, podpory ), lineární a nelineární výpočet, výstupy výsledků, posudky a optimalizace prvků podle různých národních norem, generování dokumentu o výpočtu,... Pro řešení elementárních úloh byly vytvořeny také samostatně fungující programy, které umožňují velmi rychlé zadání jednoduché konstrukce, zatížení, výpočet a posouzení včetně výstupu do dokumentu. Mezi tyto samostatné programy se řadí i modul Protlačení ŽLB desky, který může být spouštěn jako samostatný program nebo může vyvolán jako modul z prostředí Nexis 32 (v tomto případě načte modul informace o geometrii desky a sloupu a také existující vnitřní síly z výsledů výpočtu z dat programu Nexis 32). Tento příklad popisuje zadání, výpočet a posouzení protlačení železobetonové desky vnitřním sloupem. Obsahuje popis všech kroků od zadání až po vygenerování dokumentu o výpočtu a posouzení podle ČSN. Celý příklad se dá projít ve velmi krátkém čase a může tak uživatele seznámit se základními funkcemi modulu. V tomto příkladě však nejsou popisovány všechny možnosti modulu. Pro detailní informace a modulu je určen manuál k tomuto modulu. strana 2

6 3. ZALOŽENÍ PROJEKTU Program Protlačení ŽLB desky se spouští jako ostatní Windows aplikace: 1. Dvojklikem na ikonu na pracovní ploše. 2. Z nabídky Windows Start > Programy > IDA NEXIS 32 rel > Protlačení ŽLB desky. Tento zástupce zastupuje příkaz C:\Nexis350\ Punching.exe /ILCZ, přičemž přepínač /ILCZ definuje jazyk prostředí programu Protlačení ŽLB desky (/ILCZ = čeština, /ILUS =angličtina, /ILGR = němčina, /ILSK =slovenština). Po spuštění se objeví úvodní obrazovka programu. Založíme nový projekt : 1. Pokud se objeví dialog Otevřít, klepněte na [Storno]. 2. V hlavním pruhu nabídek potvrďte příkaz Projekt > Nový. Objeví se dialog Informace o projektu, ve kterém lze nastavit základní údaje projektu: Obr. 1 - Dialog Informace o projektu 3. Do vstupních polí Jméno, Specifikace, Autor a Datum lze vepsat libovolné identifikační údaje o projektu. Tato data lze použít při vytváření výstupů programu. 4. Po klepnutí na obdélníček Národní norma lze nastavit výchozí národní normu pro projekt. Vyberte kartu ČSN a potvrďte klepnutím na [OK]. Tímto nastavením se zajistí, že se budou zobrazovat pouze možnosti zadávání i vyhodnocení, které se vážou ke zvolené národní normě. Národní normu je možné změnit kdykoliv při práci s programem příkazem z hlavního pruhu nabídek Projekt > Data o projektu. strana 3

7 5. Po klepnutí na [Materiál] lze nastavit aktuální materiál projektu. Objeví se dialog pro nastavení aktuálního materiálu. Národní norma a materiál je vybrána (ČSN, beton). Zobrazují se dostupné třídy betonu podle ČSN. Vyberte myší materiál B 30, zobrazí se charakteristiky materiálu. Klepněte na tlačítko [OK], dialog se zavře. Tímto se nastavil aktuální materiál projektu. Obr. 2 - Nastavení aktuálního materiálu 6. Po klepnutí na [Jednotky] lze změnit nastavení jednotek používaných v projektu. Zde můžeme ponechat výchozí nastavení. Otevře se pracovní prostředí programu. Obrazovka obsahuje následující základní komponenty: Titulek aplikace V titulku okna na horním okraji obrazovky se vypisuje jméno programu, jméno otevřeného projektu a jméno okna aktuálního pohledu na projekt. Pruh nabídek Pruh nabídek se nachází pod titulkem aplikace. Výběrem některého z názvů nabídek (Projekt, Nastavení, Nápověda, Okno) se rozbalí nabídka s dalšími příkazy. Panely nástrojů Pod pruhem nabídek jsou panely nástrojů ikon. Klepnutí levým tlačítkem myši na ikonu umožní rychlý přístup k některým často používaným příkazům. Kreslicí plocha V této ploše se vykresluje zadávaná konstrukce. Obsah kreslící plochy se může měnit podle toho, ve které části zadávání nebo vyhodnocování konstrukce se nacházíte. V případě modulu Protlačení ŽLB desky se však kreslící plocha nevyužívá. Kontextová nabídka Kontextová nabídka se objeví po klepnutí pravým tlačítkem myši nad obrázky. V kontextové nabídce se objevují některé příkazy specifické pro obrázky. Strom příkazů strana 4

8 V levé straně obrazovky je strom příkazů, který zpřístupňuje hlavní zadávací a vyhodnocovací metody. Volbou příkazu ve stromu se dostanete do hlavního dialogu, se kterým chcete pracovat. V případě modulu Protlačení ŽLB desky se příkazy stromu omezily na Protlačení a Dokument. Příkazy se spustí dvojklikem na příkaz ve stromu. Hlavní dialog Hlavní dialog se objeví na místě stromu příkazů. Hlavní dialog pak obsahuje příkazy pro příslušnou část zadávání nebo vyhodnocování. Dialogová okna Pomocí dialogových okem se provádí nastavení zadávaných parametrů. Příkazová řádka a Stavová řádka se v modulu nevyužívá. Obr. 3 - Pracovní plocha programu strana 5

9 4. SPRÁVA PROJEKTŮ Před zahájením zadávání je důležité vědět, jak uložit projekt, otevřít projekt a jak změnit základní údaje o projektu. Při práci s příkladem je vhodné provádět průběžné ukládání zadaných dat. Pak můžete práci na přikladu kdykoliv přerušit a po návratu k příkladu pokračovat na stejném místě, kde jste předtím skončili: 1. Potvrďte Projekt > Uložit z pruhu nabídek. Objeví se dialog Uložit jako (při prvním ukládání projektu). Vyberte požadovaný adresář a napište jméno souboru projektu do vstupního pole Název souboru, klepněte na [Uložit]. Při příštím provedení příkazu Projekt > Uložit se projekt automaticky uloží do takto zadaného jména souboru. Chcete-li změnit jméno a adresář souboru, proveďte příkaz Projekt > Uložit jako. 2. Potvrzením Projekt > Zavřít se aktuální projekt uzavře. Před uzavřením okna projektu se objeví nabídka pro uložení a komprimaci projektu, popřípadě smazání sítě a výsledků výpočtu. 3. Potvrzením Projekt > Otevřít otevřete existující projekt. Objeví se dialog s výpisem projektů existujících na nastaveném adresáři. Vyberte projekt a otevřete jej klepnutím [OK] nebo dvojklikem na jméno souboru projektu. 4. Kdykoliv při práci s projektem lze změnit základní údaje o projektu (Jméno, Specifikace, Materiál, Jednotky ) příkazem Projekt > Data o projektu v pruhu nabídek. Objeví se dialog Informace o projektu. Proveďte požadované změny a uložte je klepnutím na [OK]. strana 6

10 5. ZADÁNÍ A POSOUZENÍ Budeme zadávat následující úlohu: Vnitřní sloup o rozměrech 500 x 300 mm, stropní deska tloušťky 200 mm, beton je třídy B30. Na desku působí zatížení: Q cd = 510 kn, M dx = 15 knm, M dy = 25 knm, konvence vnitřních sil je na následujícím obrázku. Pro možnost srovnání výsledků výpočtu programu Nexis 32 je v následující kapitole ukázka ručního výpočtu příkladu RUČNÍ VÝPOČET Sloup : vnitřní d x = 0,5 m, d y = 0,3 m Deska : B30, h s = 0,2 m Zatížení : Q cd = 510 kn, M dx = 15 knm, M dy = 25 knm, První kritický obvod 0,5h s od líce sloupu poloha sloupu vnitřní => tvar kritického průřezu je obdélník, poloha těžiště obvodu kritického průřezu je shodná s těžištěm průřezu => M cdx = M dx = 15 knm, M cdy = M dy = 25 knm minimální nutná velikost pro započítání momentu ( ) M cd,lim = 0,2 * Q cd h s = 0,2 * 510 * 0,2 = 20,4 knm > M cdx => M cdx = 0 < M cdy délka kritického průřezu v ose x u crx = d x + 2 * h s / 2 = 0,5 + 2*0,1 = 0,7m délka kritického průřezu v ose y u cry = d y + 2 * h s / 2 = 0,3 + 2*0,1 = 0,5m u cr = 2* u crx + 2* u cry = 2*0,7 + 2*0,5 = 2,4m ν x = 1 / (1 + 2/3 * ( u crx / u cry )) = 1 / (1 + 2/3 * (0,7/0,5)) = 0,559m ( ) ν y = 1 / (1 + 2/3 * ( u cry / u crx )) = 1 / (1 + 2/3 * (0,5/0,7)) = 0,6396m M cqdx = 0 knm (M cdx = 0) M cqdy = (1- ν y ) * M cdy = (1 0,6396) * 25 = 9,01 knm ( ) maximální posouvající síla na protlačení q qd = Q cd / u cr = 510 / 2,4 = 212,5 q mdx = 0 q mdy = M cqdy * s y / I crx, s y = u cry / 2 = 0,5 / 2 = 0,25 m 3 I crx = u cry / 6 + u crx * u 2 cry / 2 = 0,5 3 / 6 + 0,7 * 0,5 2 / 2 = 0,1083 m 3 q mdy = 9,01* 0,25 / 0,1083 = 20,798 strana 7

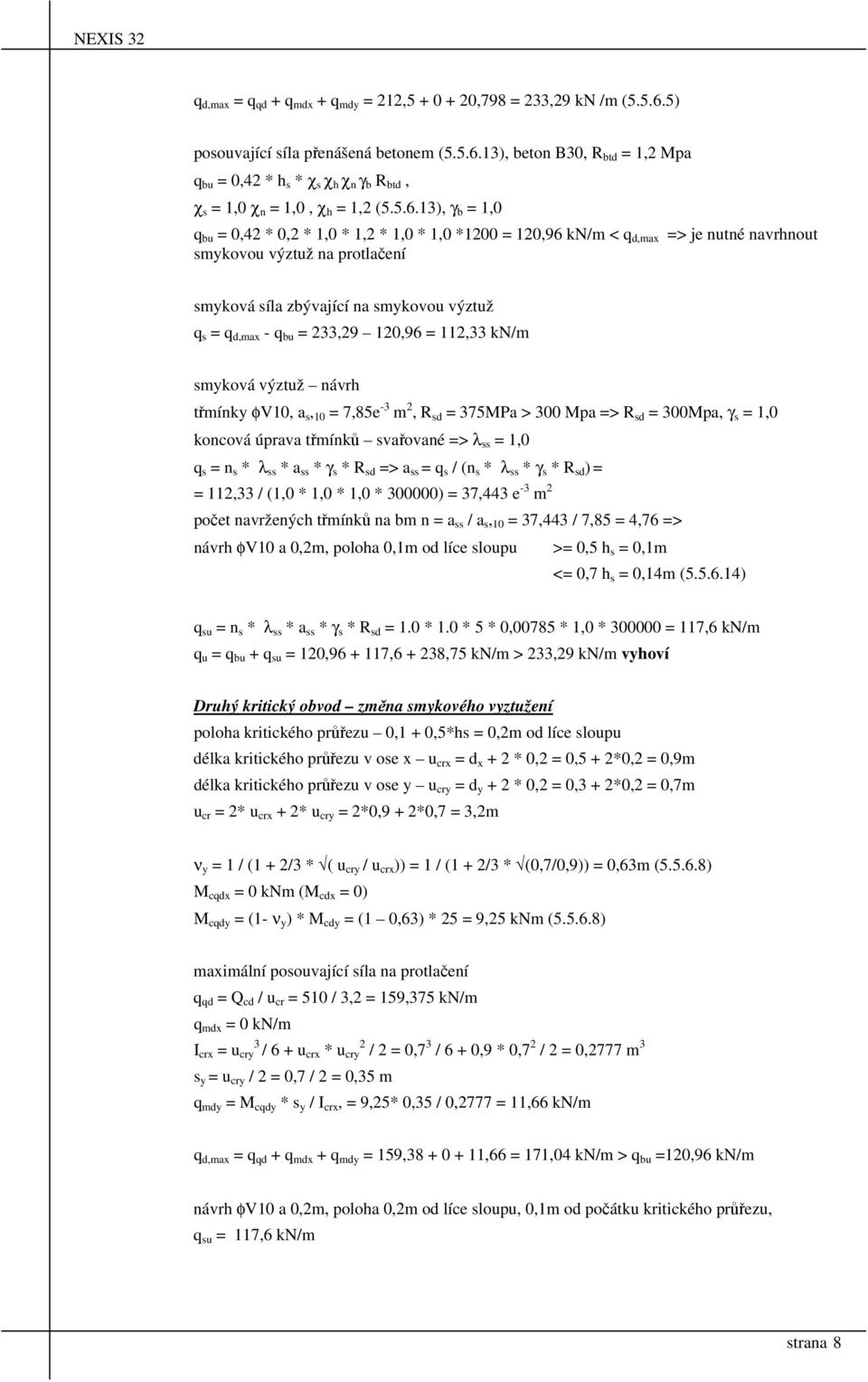

11 q d,max = q qd + q mdx + q mdy = 212, ,798 = 233,29 kn /m ( ) posouvající síla přenášená betonem ( ), beton B30, R btd = 1,2 Mpa q bu = 0,42 * h s * χ s χ h χ n γ b R btd, χ s = 1,0 χ n = 1,0, χ h = 1,2 ( ), γ b = 1,0 q bu = 0,42 * 0,2 * 1,0 * 1,2 * 1,0 * 1,0 *1200 = 120,96 < q d,max => je nutné navrhnout smykovou výztuž na protlačení smyková síla zbývající na smykovou výztuž q s = q d,max - q bu = 233,29 120,96 = 112,33 smyková výztuž návrh třmínky φv10, a s, 10 = 7,85e -3 m 2, R sd = 375MPa > 300 Mpa => R sd = 300Mpa, γ s = 1,0 koncová úprava třmínků svařované => λ ss = 1,0 q s = n s * λ ss * a ss * γ s * R sd => a ss = q s / (n s * λ ss * γ s * R sd ) = = 112,33 / (1,0 * 1,0 * 1,0 * ) = 37,443 e -3 m 2 počet navržených třmínků na bm n = a ss / a s, 10 = 37,443 / 7,85 = 4,76 => návrh φv10 a 0,2m, poloha 0,1m od líce sloupu >= 0,5 h s = 0,1m <= 0,7 h s = 0,14m ( ) q su = n s * λ ss * a ss * γ s * R sd = 1.0 * 1.0 * 5 * 0,00785 * 1,0 * = 117,6 q u = q bu + q su = 120, , ,75 > 233,29 vyhoví Druhý kritický obvod změna smykového vyztužení poloha kritického průřezu 0,1 + 0,5*hs = 0,2m od líce sloupu délka kritického průřezu v ose x u crx = d x + 2 * 0,2 = 0,5 + 2*0,2 = 0,9m délka kritického průřezu v ose y u cry = d y + 2 * 0,2 = 0,3 + 2*0,2 = 0,7m u cr = 2* u crx + 2* u cry = 2*0,9 + 2*0,7 = 3,2m ν y = 1 / (1 + 2/3 * ( u cry / u crx )) = 1 / (1 + 2/3 * (0,7/0,9)) = 0,63m ( ) M cqdx = 0 knm (M cdx = 0) M cqdy = (1- ν y ) * M cdy = (1 0,63) * 25 = 9,25 knm ( ) maximální posouvající síla na protlačení q qd = Q cd / u cr = 510 / 3,2 = 159,375 q mdx = 0 3 I crx = u cry / 6 + u crx * u 2 cry / 2 = 0,7 3 / 6 + 0,9 * 0,7 2 / 2 = 0,2777 m 3 s y = u cry / 2 = 0,7 / 2 = 0,35 m q mdy = M cqdy * s y / I crx, = 9,25* 0,35 / 0,2777 = 11,66 q d,max = q qd + q mdx + q mdy = 159, ,66 = 171,04 > q bu =120,96 návrh φv10 a 0,2m, poloha 0,2m od líce sloupu, 0,1m od počátku kritického průřezu, q su = 117,6 strana 8

12 q u = q bu + q su = 120, , ,75 > 171,04 vyhoví Třetí kritický obvod změna smykového vyztužení poloha kritického průřezu 0,2 + 0,5*hs = 0,3m od líce sloupu délka kritického průřezu v ose x u crx = d x + 2 * 0,3 = 0,5 + 2*0,3 = 1,1m délka kritického průřezu v ose y u cry = d y + 2 * 0,3 = 0,3 + 2*0,3 = 0,9m u cr = 2* u crx + 2* u cry = 2*1,1 + 2*0,9 = 4,0 m ν y = 1 / (1 + 2/3 * ( u cry / u crx )) = 1 / (1 + 2/3 * (0,9/1,1)) = 0,624m ( ) M cqdx = 0 knm (M cdx = 0) M cqdy = (1- ν y ) * M cdy = (1 0,624) * 25 = 9,4 knm ( ) maximální posouvající síla na protlačení q qd = Q cd / u cr = 510 / 4,0 = 127,5 q mdx = 0 3 I crx = u cry / 6 + u crx * u 2 cry / 2 = 0,9 3 / 6 + 1,1 * 0,9 2 / 2 = 0,567 m 3 s y = u cry / 2 = 0,9 / 2 = 0,45 m q mdy = M cqdy * s y / I crx, = 9,4* 0,45 / 0,567 = 7,46 q d,max = q qd + q mdx + q mdy = 127, ,46 = 134,96 > q bu =120,96 návrh φv10 a 0,2m, poloha 0,2m od líce sloupu, 0,1m od počátku kritického průřezu, q su = 117,6 q u = q bu + q su = 120, , ,75 > 134,96 vyhoví Čtvrtý kritický obvod změna smykového vyztužení poloha kritického průřezu 0,3 + 0,5*hs = 0,4 m od líce sloupu délka kritického průřezu v ose x u crx = d x + 2 * 0,4 = 0,5 + 2*0,4 = 1,3m délka kritického průřezu v ose y u cry = d y + 2 * 0,4 = 0,3 + 2*0,4 = 1,1m u cr = 2* u crx + 2* u cry = 2*1,3 + 2*1,1 = 4,8 m ν y = 1 / (1 + 2/3 * ( u cry / u crx )) = 1 / (1 + 2/3 * (1,1/1,3)) = 0,620m ( ) M cqdx = 0 knm (M cdx = 0) M cqdy = (1- ν y ) * M cdy = (1 0,62) * 25 = 9,5 knm ( ) maximální posouvající síla na protlačení q qd = Q cd / u cr = 510 / 4,8 = 106,25 q mdx = 0 3 I crx = u cry / 6 + u crx * u 2 cry / 2 = 1,1 3 / 6 + 1,3 * 1,1 2 / 2 = 1,008 m 3 s y = u cry / 2 = 1,1 / 2 = 0,55 m q mdy = M cqdy * s y / I crx, = 9,5* 0,55 / 1,008 = 5,18 q d,max = q qd + q mdx + q mdy = 106, ,18 = 111,43 < q bu =120,96 kn vyhoví Shrnutí Navrženy tři řady výztuže φv10 po 0,2m. strana 9

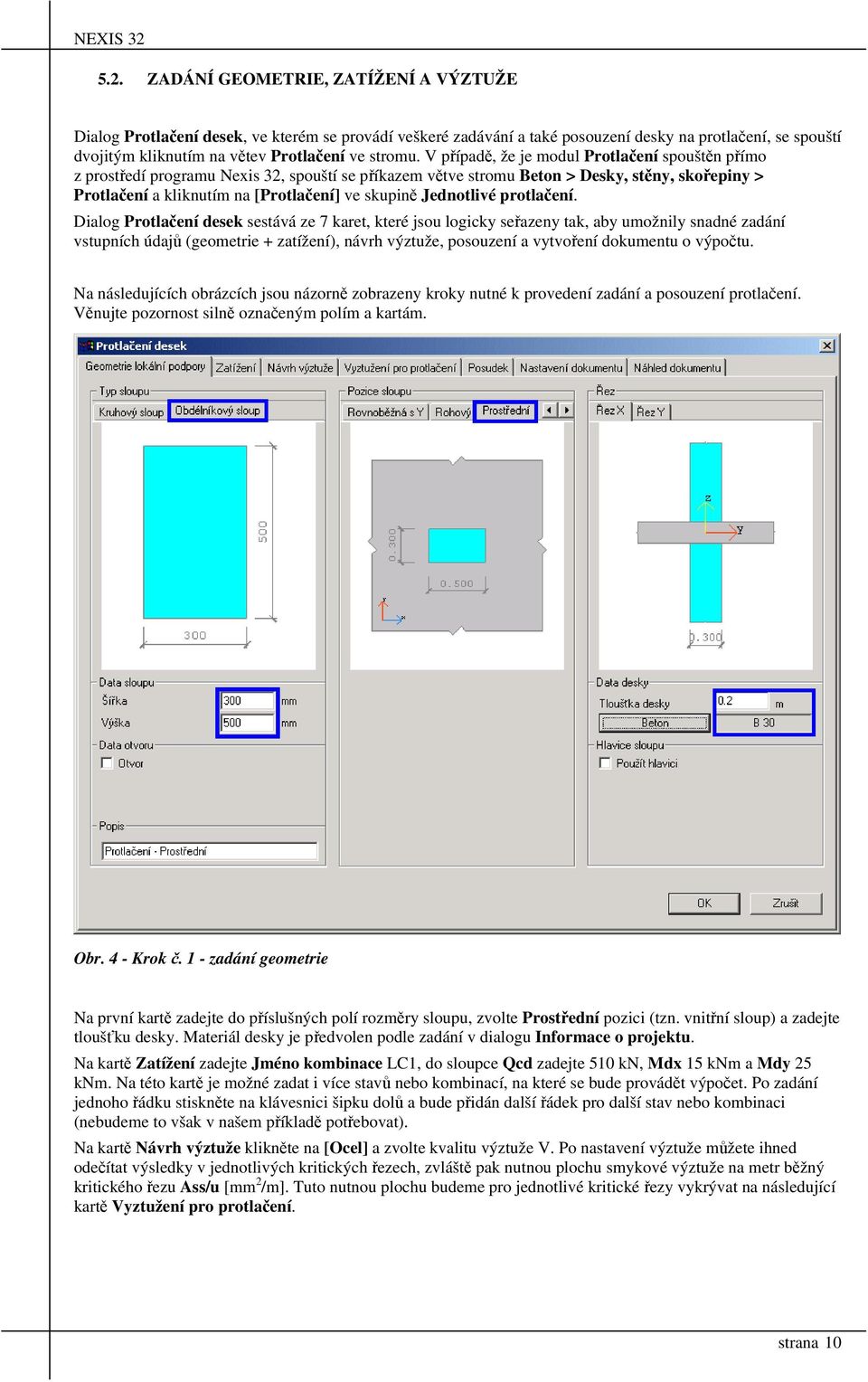

13 5.2. ZADÁNÍ GEOMETRIE, ZATÍŽENÍ A VÝZTUŽE Dialog Protlačení desek, ve kterém se provádí veškeré zadávání a také posouzení desky na protlačení, se spouští dvojitým kliknutím na větev Protlačení ve stromu. V případě, že je modul Protlačení spouštěn přímo z prostředí programu Nexis 32, spouští se příkazem větve stromu Beton > Desky, stěny, skořepiny > Protlačení a kliknutím na [Protlačení] ve skupině Jednotlivé protlačení. Dialog Protlačení desek sestává ze 7 karet, které jsou logicky seřazeny tak, aby umožnily snadné zadání vstupních údajů (geometrie + zatížení), návrh výztuže, posouzení a vytvoření dokumentu o výpočtu. Na následujících obrázcích jsou názorně zobrazeny kroky nutné k provedení zadání a posouzení protlačení. Věnujte pozornost silně označeným polím a kartám. Obr. 4 - Krok č. 1 - zadání geometrie Na první kartě zadejte do příslušných polí rozměry sloupu, zvolte Prostřední pozici (tzn. vnitřní sloup) a zadejte tloušťku desky. Materiál desky je předvolen podle zadání v dialogu Informace o projektu. Na kartě Zatížení zadejte Jméno kombinace LC1, do sloupce Qcd zadejte 510 kn, Mdx 15 knm a Mdy 25 knm. Na této kartě je možné zadat i více stavů nebo kombinací, na které se bude provádět výpočet. Po zadání jednoho řádku stiskněte na klávesnici šipku dolů a bude přidán další řádek pro další stav nebo kombinaci (nebudeme to však v našem příkladě potřebovat). Na kartě Návrh výztuže klikněte na [Ocel] a zvolte kvalitu výztuže V. Po nastavení výztuže můžete ihned odečítat výsledky v jednotlivých kritických řezech, zvláště pak nutnou plochu smykové výztuže na metr běžný kritického řezu Ass/u [mm 2 /m]. Tuto nutnou plochu budeme pro jednotlivé kritické řezy vykrývat na následující kartě Vyztužení pro protlačení. strana 10

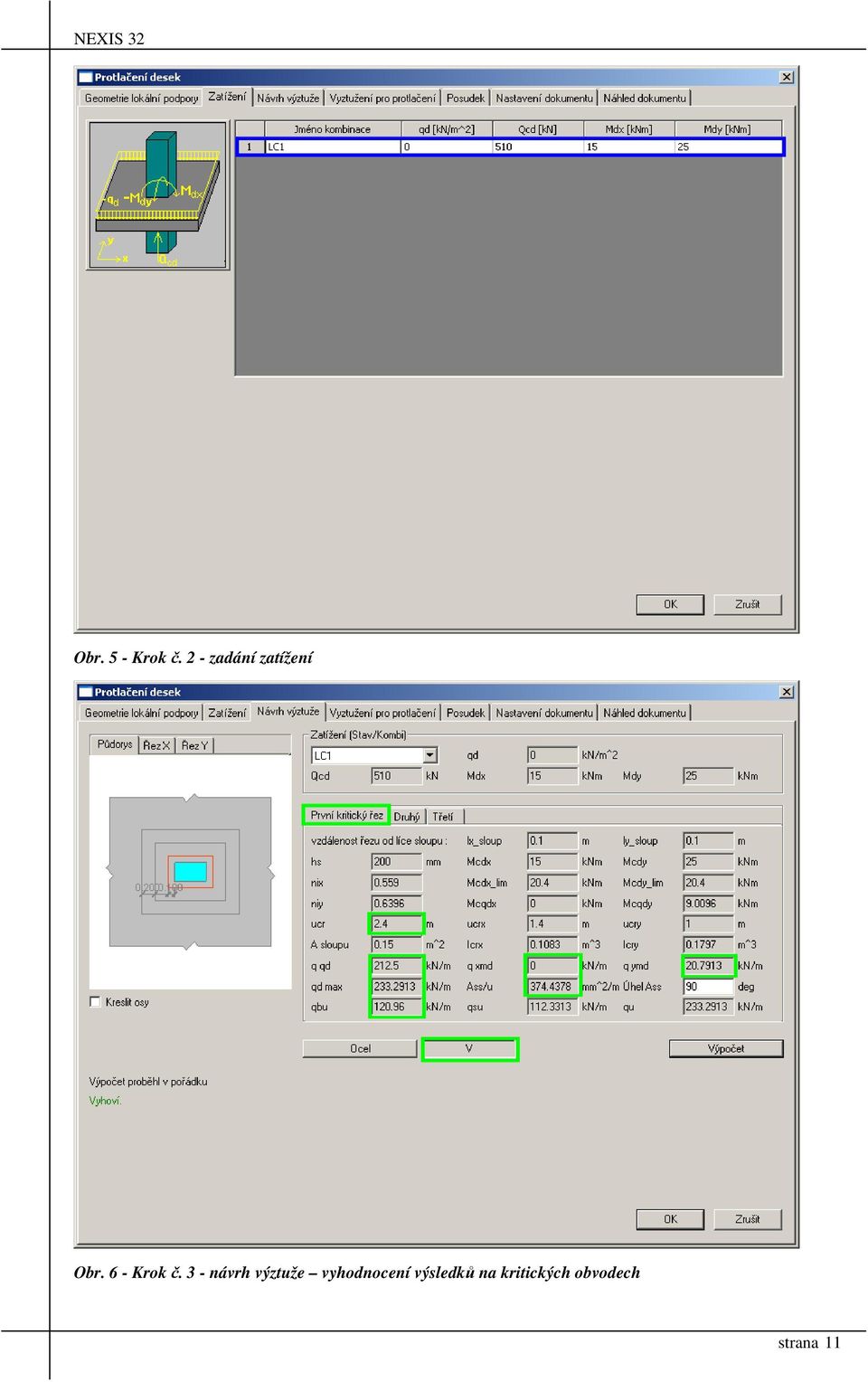

14 Obr. 5 - Krok č. 2 - zadání zatížení Obr. 6 - Krok č. 3 - návrh výztuže vyhodnocení výsledků na kritických obvodech strana 11

15 Obr. 7 - Krok č. 4 zadání výztuže na protlačení Na kartě Vyztužení pro protlačení zvolte ve skupině Výztuž Počet řad výztuže = 3. Ponechte Typ výztuže třmínky a Koncová úprava svařované. Zobrazí se karty pro nastavení výztuže (vykrývání nutných ploch) První řada, Druhá, Třetí. Na každé kartě můžete nastavovat Průměr vložek, Vzdálenost mezi vložkami třmínkové výztuže a také krytí. V poli Vykrývaná As a As výztuže můžete okamžitě vidět, zda je navržená výztuž dostatečná (As musí být větší, než vykrývaná). Na kartě První řada zvolte Průměr vložek = 10 mm. Pro nastavení polohy výztuže klikněte na [Nastavit optimální polohu výztuže]. Zobrazí se dialog, ve kterém lze vyčíst min. a max. polohu výztuže pro daný kritický řez. Ponechte volby 100 a 100 mm a klikněte na [Nastavení polohy]. Obr. 8 - Nastavení polohy výztuže Proveďte vykrytí nutných ploch také pro druhou a třetí řadu. Druhou řadu nastavte do vzdálenosti 200 a 200 mm, třetí řadu 300 a 300 mm od líce sloupu. Pokud se po provedení vykrytí vrátíte na kartu Návrh výztuže, zjistíte, že Ass/u už je nulová, tzn. plocha je vykryta. strana 12

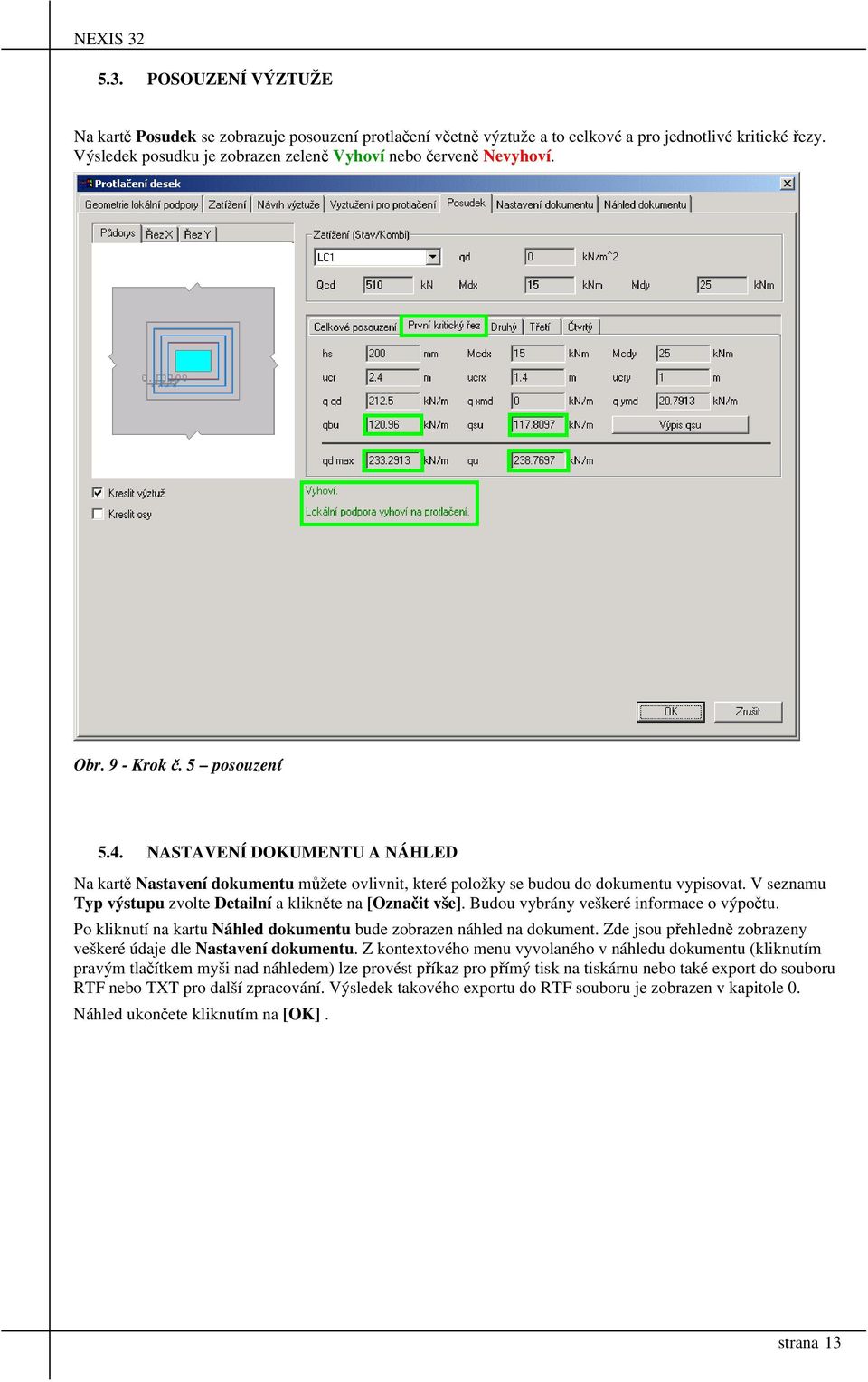

16 5.3. POSOUZENÍ VÝZTUŽE Na kartě Posudek se zobrazuje posouzení protlačení včetně výztuže a to celkové a pro jednotlivé kritické řezy. Výsledek posudku je zobrazen zeleně Vyhoví nebo červeně Nevyhoví. Obr. 9 - Krok č. 5 posouzení 5.4. NASTAVENÍ DOKUMENTU A NÁHLED Na kartě Nastavení dokumentu můžete ovlivnit, které položky se budou do dokumentu vypisovat. V seznamu Typ výstupu zvolte Detailní a klikněte na [Označit vše]. Budou vybrány veškeré informace o výpočtu. Po kliknutí na kartu Náhled dokumentu bude zobrazen náhled na dokument. Zde jsou přehledně zobrazeny veškeré údaje dle Nastavení dokumentu. Z kontextového menu vyvolaného v náhledu dokumentu (kliknutím pravým tlačítkem myši nad náhledem) lze provést příkaz pro přímý tisk na tiskárnu nebo také export do souboru RTF nebo TXT pro další zpracování. Výsledek takového exportu do RTF souboru je zobrazen v kapitole 0. Náhled ukončete kliknutím na [OK]. strana 13

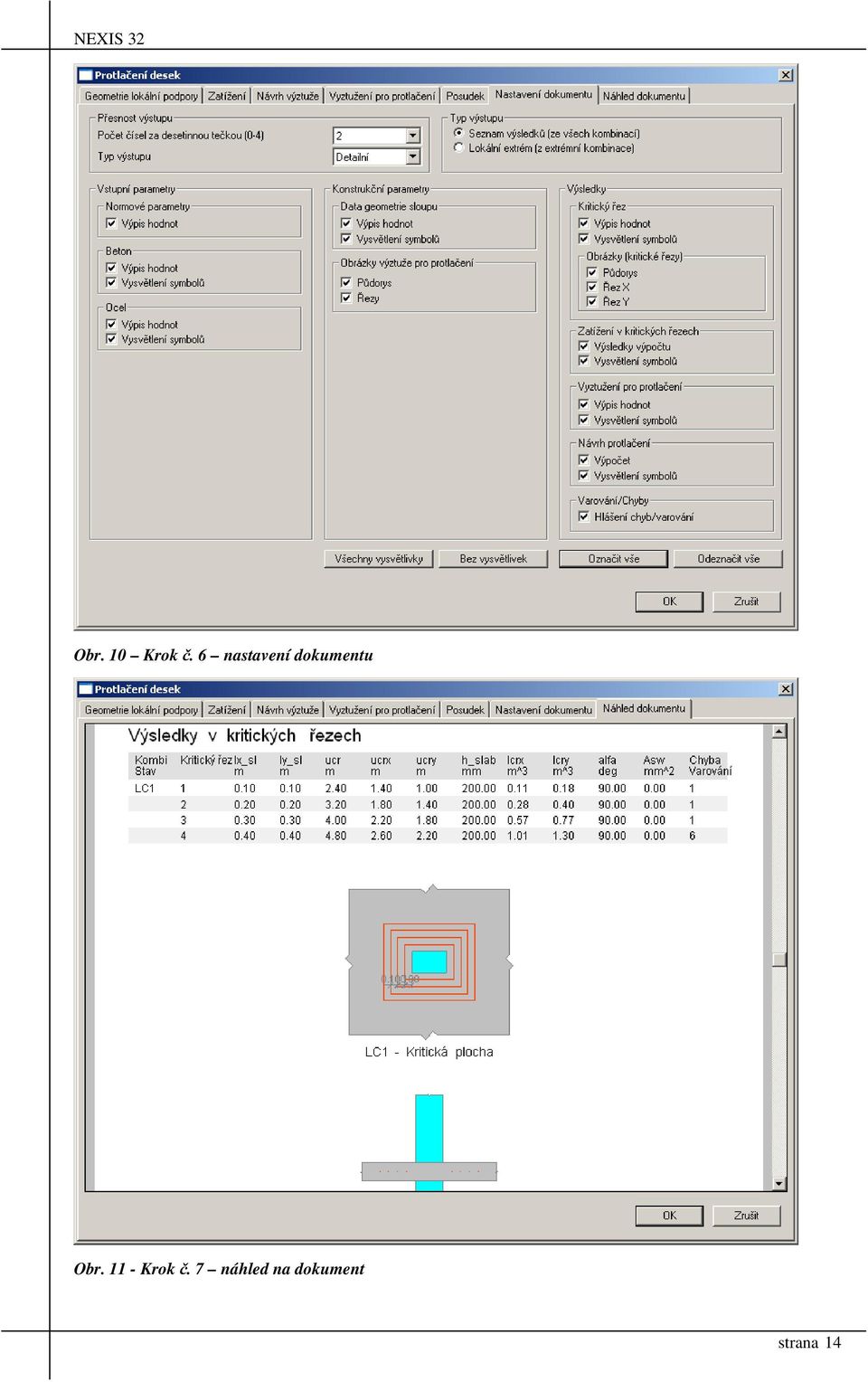

17 Obr. 10 Krok č. 6 nastavení dokumentu Obr Krok č. 7 náhled na dokument strana 14

18 5.5. DIALOG BETON PROTLAČENÍ Obr Dialog Beton - protlačení Po ukončení náhledu na dokument, popřípadě po kliknutí na příkaz stromu Protlačení ve stromu (bylo-li již zadáno protlačení), se objeví dialog Beton - protlačení. V dialogu ve skupině Výpočet je ve sloupci Popis zobrazeno zadané protlačení. Kliknutím na [Nové posouzení] se spustí zadání a posouzení nového protlačení. Po ukončení zadání údajů o protlačení se zadané protlačení objeví v seznamu protlačení. Pokud chcete znovu editovat nebo prohlížet podrobně vstupní údaje protlačení, vyberte příslušné protlačení ze seznamu a klikněte na [Opravit data]. Zobrazí se známý dialog pro definici protlačení. Po kliknutí na [Smazat data] se smaže aktuální protlačení vybrané v seznamu protlačení. [Smazat vše] smaže všechna protlačení z projektu (nezkoušejte). Ve skupině Numerické výstupy se provádí nastavení číselného vyhodnocení a číselné vyhodnocení všech protlačení v projektu. Kliknutím na [Změna nastavení] se zobrazí stejný dialog pro nastavení číselného výstupu, jako v komponentě Protlačení desek. Vyberte požadované kapitoly nebo zvolte Typ výstupu Detailní a klikněte na [Označit vše]. Nastavení ukončete kliknutím na [OK]. Po kliknutí na [Náhled (vše)] se spustí číselné vyhodnocení všech existujících protlačení na nastavené výstupní zařízení. Zvolte nejdříve volbu Náhled + tisk, na obrazovce se zobrazí náhled na dokument, ze kterého lze spustit tisk. Náhled ukončete kliknutím na. Při volbě [Náhled (vše)] a Dokument se zobrazí dialog Data do dokumentu, ve kterém můžete změnit přednastavený název kapitoly a můžete z existujících vybrat kapitolu, za kterou bude nová kapitola umístěna (při prvním vkládání do dokumentu existuje pouze kapitola Obsah). V dokumentu vznikne nová kapitola a bude obsahovat přednastavené údaje o všech protlačeních. Zvolte si název kapitoly a potvrďte dialog kliknutím na [OK]. Výstup lze také provést do souboru RTF nebo do textového souboru TXT pro další zpracování. Kliknutím na [Zavřít] zavřete dialog Beton - protlačení. strana 15

19 6. DOKUMENT Obsah dokumentu si můžete prohlédnout pomocí volby Dokument v nabídce stromu. Tím se přepnete do modulu Dokument. Pozn.: V modulu Protlačení ŽLB desky jsou do dokumentu vkládány údaje podle nastavení dokumentu. Nastavení dokumentu i vkládání údajů se provádí předem v dialogu Beton protlačení, viz výše. V samotném dokumentu lze také vkládat další údaje, které však v případě modulu Protlačení ŽLB desky nemají význam. Obrazovka bude vypadat následovně: Obr Dokument Na levé straně je seznam kapitol, na pravé straně je náhled na výsledný dokument. Kapitoly lze přesouvat tažením myší. Dokument obsahuje ty kapitoly (informace), které do něj byly vloženy podle nastavení dokumentu. Pořadí odstavců v rámci jedné kapitoly nelze upravovat. Klepnutím na ikonu se zobrazí náhled před tiskem a lze spustit tisk. Klepnutím na ikonu nebo vyvoláním příkazu Vlastnosti kliknutím pravým tl. myši ve stromu kapitol se zobrazí dialog, ve kterém lze nastavit vzhled stránek dokumentu. Klepnutím na ikonu zavřete dokument. Popis ovládání dokumentu je v tomto příkladě velmi zestručněn, další podrobnosti naleznete v manuálu pro základní modul NEXIS VLOŽENÍ VÝSLEDKŮ DO DOKUMENTU Výsledky výpočtu se vkládají do dokumentu v dialogu Beton protlačení, viz výše. strana 16

20 6.2. VLOŽENÍ OBRÁZKU DO DOKUMENTU Obrázky jsou do dokumentu vkládány automaticky a nelze je dále upravovat EXPORT DOKUMENTU Informace vložené do Dokumentu lze vytisknout přímo na tiskárnu příkazem Data > Tisk z horní nabídky příkazů. Pro další zpracování však lze tyto informace z Dokumentu také exportovat pomocí volby Data > RTF nebo ASCII. Následuje dotaz na jméno souboru, který má být vytvořen. V případě RTF formátu (Microsoft Word) budou exportovány také obrázky obsažené v dokumentu UKÁZKA EXPORTU DO RTF SOUBORU Protlačení desek podle ČSN Výpis výsledků Skupina zat. stavů 1 Vysvětlení symbolů Zkratka Vysvětlení Rbd výpočtová pevnost betonu v tlaku Rbtd výpočtová pevnost betonu v tahu Rbn normová pevnost betonu v tlaku Rbtn normová pevnost betonu v tahu Eb modul pružnosti betonu. Rsd výpočtová pevnost betonářské výztuže v tahu Rscd výpočtová pevnost betonářské výztuže v tlaku Rsn normová pevnost betonářské výztuže v tahu Rscn normová pevnost betonářské výztuže v tlaku Es Modul pružnosti betonářské výztuže b, h šířka, výška sloupu poz. poloha sloupu dx, dy vzdálenost líce sloupu od kraje desky h_slab tloušťka desky b, h otvor rozměry otvoru dx, dy otvor vzdálenost otvoru od osy sloupu dh tloušťka hlavice sloupu dx, dy hlavice rozměry hlavice sloupu lx_sl, ly_sl vzdálenosti kritického řezu od líce sloupu strana 17

21 Zkratka ucr ucrx ucry h_slab Icrx Icry alfa Asw qd Qd Mdx Mdy Mcdx Mcdy qd,max qqd qxmd qymd typ lambda s d vzdál. pos X pos Y As Rsd qd,max qbu qsu qu Posouzení Vysvětlení délka kritického průřezu délka kritického průřezu v ose x délka kritického průřezu v ose y tloušťka desky moment setrvačnosti kritického průřezu moment setrvačnosti kritického průřezu úhel výztuže plocha smykové výztuže rovnoměrné spojité zatížení extrémní posouvající síla extrémní ohybový moment přenášený do podpory extrémní ohybový moment přenášený do podpory přepočtený ohybový moment k těžišti kritického průřezu přepočtený ohybový moment k těžišti kritického průřezu posouvající síla složka posouvající síla vyvozená působením Qcd na kritický průřez složka posouvající síly vyvozená ohybovým momentem Mcqdx složka posouvající síly vyvozená ohybovým momentem Mcqdx typ vložek výztuže (třmínky nebo ohnuté vložky) součinitel účinnosti třmínků průměr vložky výztuže vzdálenost mezi vložkami poloha řad výztuže od povrchu sloupu X poloha řad výztuže od povrchu sloupu Y plochy výztuže návrhová pevnost tažené výztuže posouvající síla výpočtová posouvající síla přenášená na mezi protlačení betonem výpočtová posouvající síla přenášená na mezi protlačení smykovou výztuží výpočtová posouvající síla na mezi protlačení qd,max <= qu Normové parametry kapa_s 1.00 kapa_n 1.00 maximální výpočtová posouvající síla na mezi protlačení qu 2.00 qbu max. Rsd MPa Protlačení desek - Protlačení - Prostřední strana 18

22 0.300 y x Geometrie lokální podpory Vyhodnocení posouzení protlačení Kombi Stav Kritický řez Výpočet Další informace qd,max qu LC1 1 OK Výpočet proběhl v pořádku Charakteristiky betonu Rbd Rbtd Rbn Rbtn Eb B MPa 1.20 MPa MPa 1.80 MPa MPa Charakteristiky oceli V Rsd MPa Rscd MPa Rsn MPa Rscn MPa Es MPa součinitel povrchu Součinitel žebra 1.00 Geometrie sloupu a desky b, h mm poz. h_slab mm strana 19

23 b, h poz. h_slab mm mm , vnitřní Výpis výztuže na protlačení typ lambda s Kritický řez d mm vzdál.x mm vzdál.y mm pos X mm pos Y mm AsX mm^2 AsY mm^2 Rsd MPa Třmínky z z y x y x Vyztužení pro protlačení Výsledky v kritických řezech Kombi Stav Kritický řez lx_sl m ly_sl m ucr m ucrx m ucry m h_slab mm Icrx m^3 Icry m^3 alfa deg Asw mm^2 Chyba Varov. LC z z y x y x LC1 - Kritická plocha Zatížení v kritických řezech Kombi Stav qd ^2 Qd kn Mdx knm Mdy knm Kritický řez Mcdx knm Mcdy knm qd,max qqd qxmd qymd strana 20

24 Kombi Stav qd ^2 Qd kn Mdx knm Mdy knm Kritický řez Mcdx knm Mcdy knm qd,max qqd qxmd qymd LC Posouzení protlačení Kombi Stav Kritický řez qd,max qbu qsu qu Posouzení Chyba Varování LC OK OK OK OK 6 Vysvětlení varování a chyb Varování Vysvětlení Chyba 1 Výpočet proběhl v pořádku 6 Smykovou sílu přenese beton protlaceni_zlb_desky.epp strana 21
