A - 3 A - 5 A - 27 A - 41 A A - 2. Obsah. Obsah. Reference. Pilové řetězy. Vodící lišty. Řetězky

Transkript

1 A - 1 Obsah

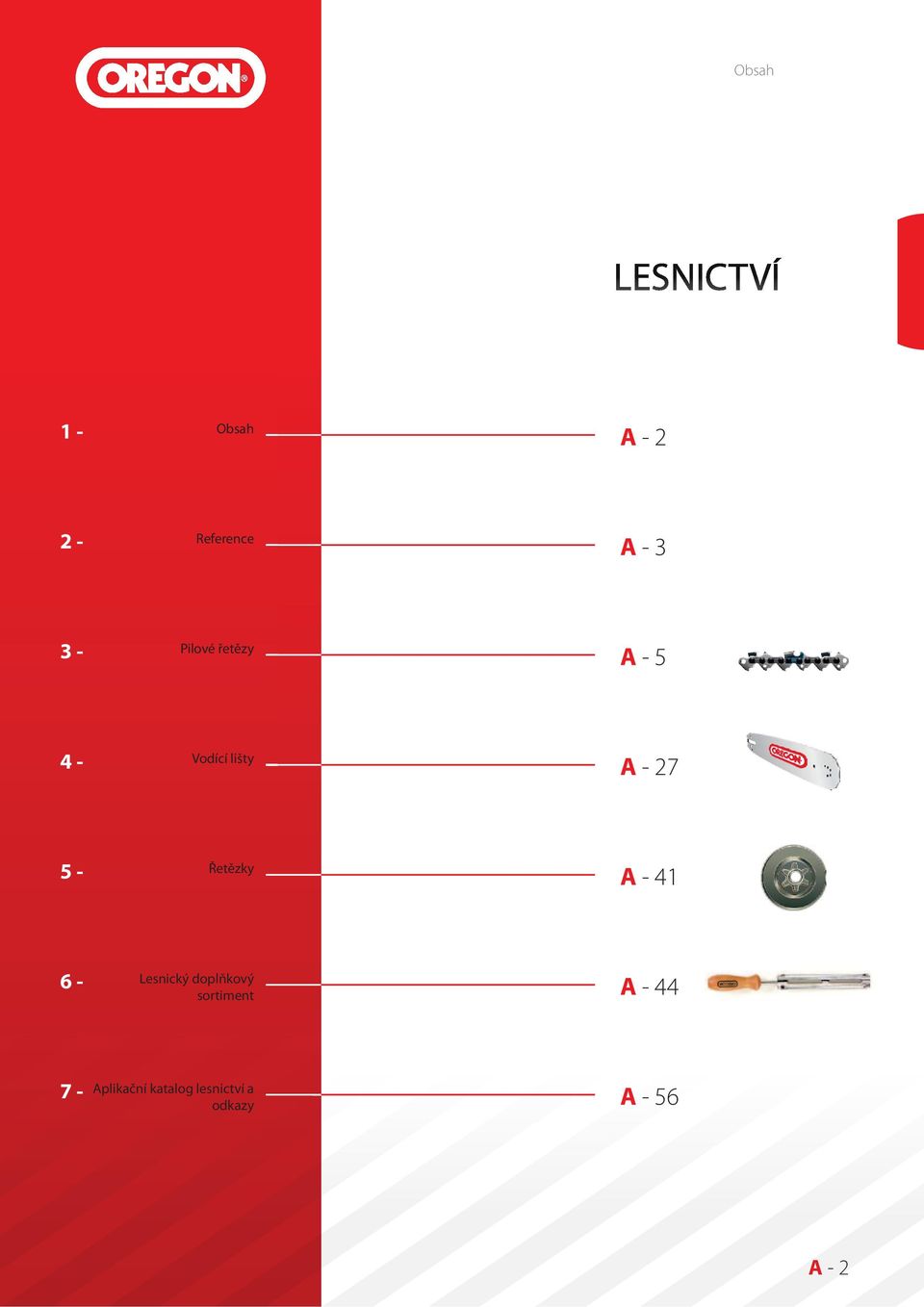

2 Obsah 1 - Obsah A Reference A Pilové řetězy A Vodící lišty A Řetězky A Lesnický doplňkový sortiment A Aplikační katalog lesnictví a odkazy odkazy A - 56 A - 2

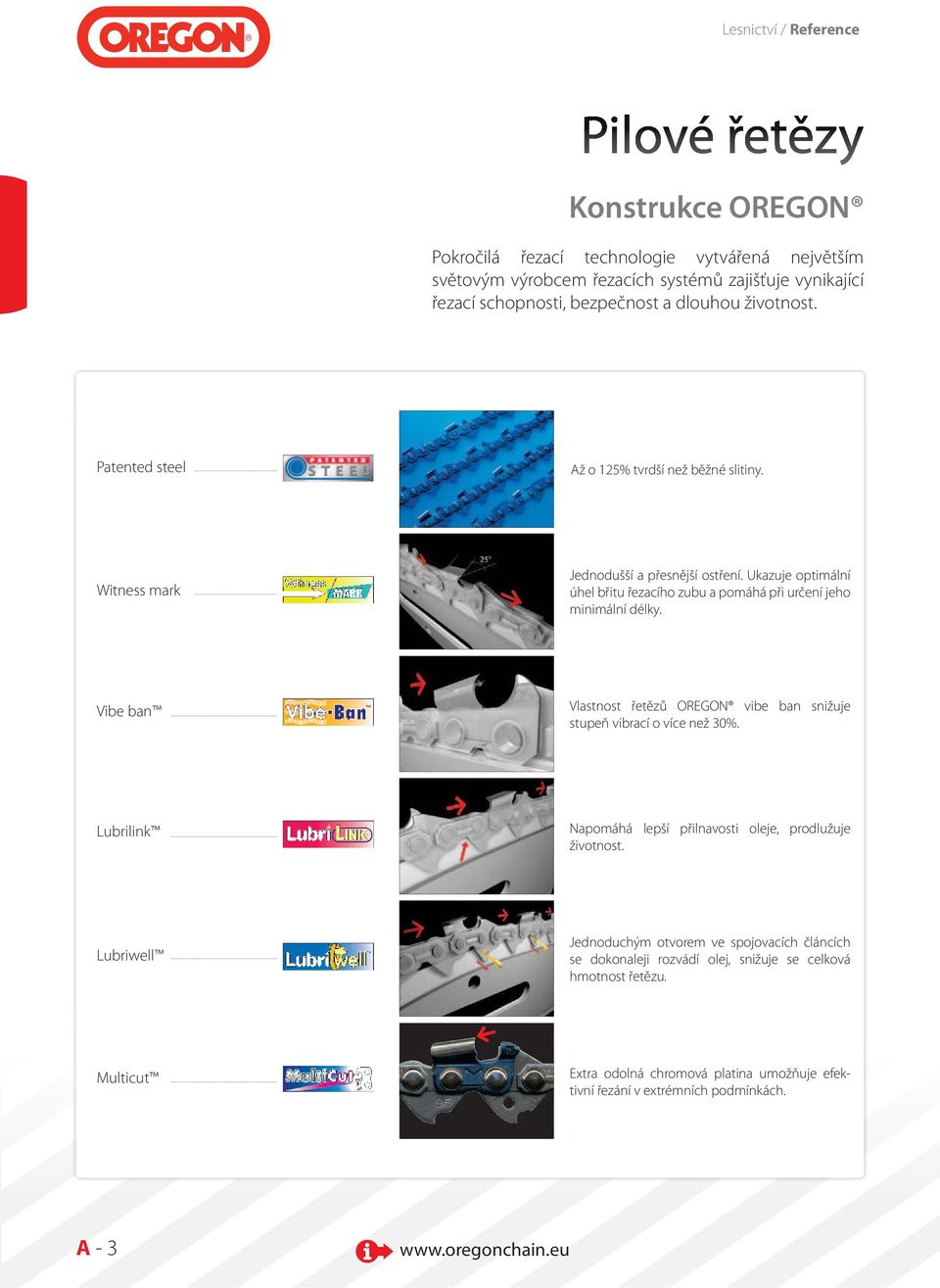

3 Lesnictví / Reference Konstrukce OREGON Pokročilá řezací technologie vytvářená největším světovým výrobcem řezacích systémů zajišťuje vynikající řezací schopnosti, bezpečnost a dlouhou životnost. Patented steel Až o 125% tvrdší než běžné slitiny. Witness mark Jednodušší a přesnější ostření. Ukazuje optimální úhel břitu řezacího zubu a pomáhá při určení jeho minimální délky. Vibe ban Vlastnost řetězů OREGON vibe ban snižuje stupeň vibrací o více než 30%. Lubrilink Napomáhá lepší přilnavosti oleje, prodlužuje životnost. Lubriwell Jednoduchým otvorem ve spojovacích článcích se dokonaleji rozvádí olej, snižuje se celková hmotnost řetězu. Multicut Extra odolná chromová platina umožňuje efektivní řezání v extrémních podmínkách. A - 3

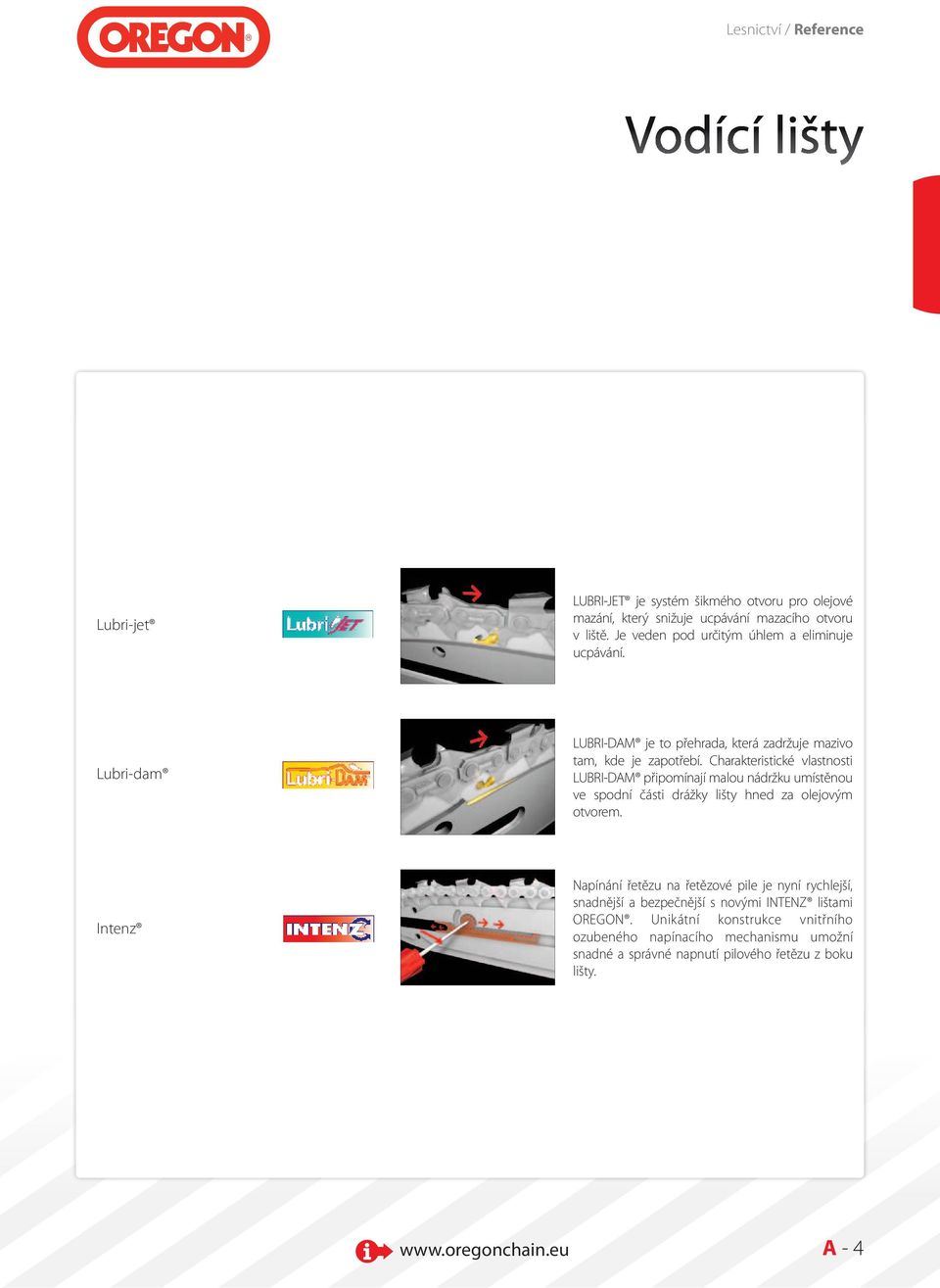

4 Lesnictví / Reference Lubri-jet LUBRI-JET je systém šikmého otvoru pro olejové mazání, který snižuje ucpávání mazacího otvoru v liště. Je veden pod určitým úhlem a eliminuje ucpávání. Lubri-dam LUBRI-DAM je to přehrada, která zadržuje mazivo tam, kde je zapotřebí. Charakteristické vlastnosti LUBRI-DAM připomínají malou nádržku umístěnou ve spodní části drážky lišty hned za olejovým otvorem. Intenz Napínání řetězu na řetězové pile je nyní rychlejší, snadnější a bezpečnější s novými INTENZ lištami OREGON. Unikátní konstrukce vnitřního ozubeného napínacího mechanismu umožní snadné a správné napnutí pilového řetězu z boku lišty. A - 4

5 Lesnictví / Pilové řetězy A - 5 Electric <35cc 35-45cc 45-60cc 60cc+

6 Lesnictví / Pilové řetězy Standardní řetězy Řetězy pro podélné řezání Řetězy Multicut MICRO- CHISEL 25A/AP cm 1/4 A - 7/8 MICRO- LITE 90SG cm 3/ A - 9 LOW PROFILE 91VXL cm 3/8-91 A - 10 XTRA GUARD 91VG cm 3/8-91 A - 11 XTRA GUARD 91P cm 3/8-91 A - 12 SUPER 20 CHISEL 20LPX 21LPX 22LPX cm.325 A - 13 MICRO- CHISEL 20BPX 21BPX 22BPX cm.325 A - 14 MICRO- LITE 95VPX cm.325 A - 15 SUPER 70 CHISEL 72LPX 73LPX 75LPX cm 3/8 A - 16 SUPER GUARD 72LGX 73LGX 75LGX cm 3/8 A - 17 S-70 SEMI CHISEL 72D/DP 73D/DP 75D/DP cm 3/8 A - 18 SUPER GUARD 58L 59L cm.404 A - 19 MICRO- CHISEL 26X 27X/PX cm.404 A - 19/20 MICRO BIT 59AC cm.404 A - 21 RIPPING 91R cm 3/8-91 A - 22 RIPPING 95R cm.325 A - 22 RIPPING 72RD 73RD 75RD cm 3/8 A - 23 RIPPING 27R cm.404 A - 23 MULTICUT M91VX cm 3/8-91 A - 24 MULTICUT M95VPX cm.325 A - 25 MULTICUT M21LPX M22LPX cm.325 A - 26 MULTICUT M73LPX M75LPX cm 3/8 A - 26 A - 6

7 Lesnictví / Pilové řetězy Micro-Chisel řetěz 1/4 Ideální pro prořezávky a řezbářké práce. Řezací zub Pravý zub Levý zub Profil Použití 25A 1/4 5/32 A - 7

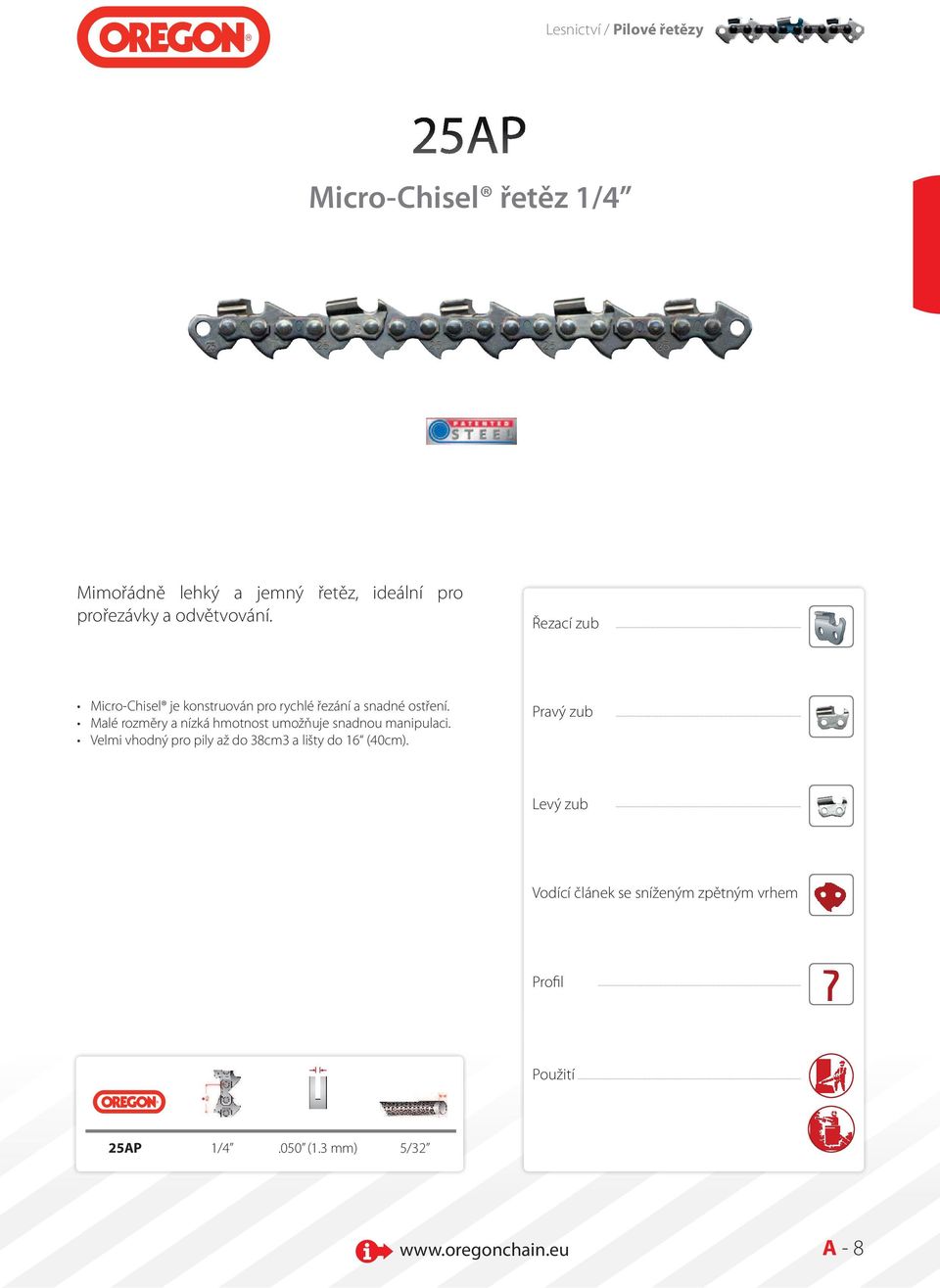

8 Lesnictví / Pilové řetězy Micro-Chisel řetěz 1/4 Mimořádně lehký a jemný řetěz, ideální pro prořezávky a odvětvování. Řezací zub Pravý zub Levý zub Vodící článek se sníženým zpětným vrhem Profil Použití 25AP 1/4 5/32 A

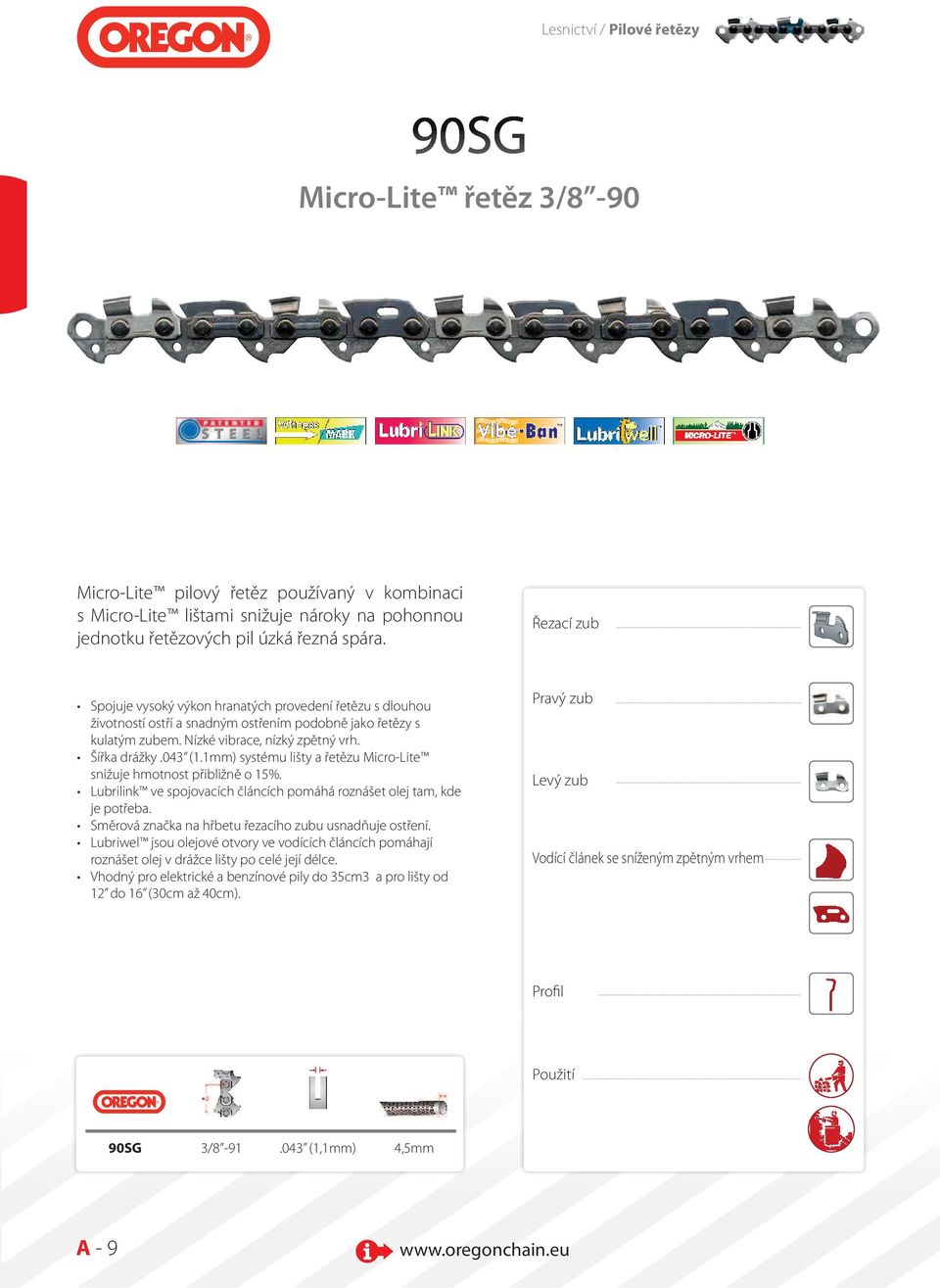

9 Lesnictví / Pilové řetězy Micro-Lite řetěz 3/8-90 Micro-Lite pilový řetěz používaný v kombinaci s Micro-Lite lištami snižuje nároky na pohonnou jednotku řetězových pil úzká řezná spára. Řezací zub životností ostří a snadným ostřením podobně jako řetězy s kulatým zubem. Nízké vibrace, nízký zpětný vrh. snižuje hmotnost přibližně o 15%. je potřeba. roznášet olej v drážce lišty po celé její délce. Pravý zub Levý zub Vodící článek se sníženým zpětným vrhem Profil Použití 90SG 4,5mm A - 9

10 Lesnictví / Pilové řetězy XL Low profile řetěz 3/8-91 X = FASTER Tento nízkoprofilový řetěz nabízí vysoký výkon a je ideální pro profesionální uživatele používající lehké řetězové pily pro odborné práce v oblasti údržby parků, zahrad a stromů. Řezací zub pomáhají dopravovat olej po celé délce lišty ve vodící drážce. Pravý zub Levý zub Vodící článek se sníženým zpětným vrhem Profil Použití 91VXL 5/32 A - 10

11 Lesnictví / Pilové řetězy Xtraguard řetěz 3/8-91 Nízký zpětný vrh a nízké vibrace předurčují tento řetěz pro použití amatérskými uživateli řetězových pil. Řezací zub životností ostří a snadným ostřením podobně jako řetězy s kulatým zubem. pomáhají dopravovat olej po celé délce lišty ve vodící drážce. Pravý zub Levý zub Vodící článek se sníženým zpětným vrhem Profil Použití 91VG 5/32 A - 11

12 Lesnictví / Pilové řetězy Xtraguard řetěz 3/8-91 Nízký zpětný vrh a nízké vibrace předurčují tento řetěz pro použití amatérskými uživateli řetězových pil. Řezací zub životností ostří a snadným ostřením podobně jako řetězy s kulatým zubem. Pravý zub Levý zub Vodící článek se sníženým zpětným vrhem Profil Použití 91P 5/32 A - 12

13 Lesnictví / Pilové řetězy X X X Super 20 Chisel řetěz.325 X = FASTER Vysoce výkonný řetěz pro profesionály, kteří Řezací zub pomáhají dopravovat olej po celé délce lišty ve vodící drážce. Pravý zub Levý zub Vodící článek se sníženým zpětným vrhem Profil 20LPX.325 3/16 21LPX.325 3/16 22LPX.325 3/16 Použití A - 13

14 Lesnictví / Pilové řetězy X X X Micro-Chisel řetěz.325 X = FASTER Lehký vysoce výkonný řetěz pro profesionály, kteří Řezací zub údržbu a ostření. pomáhají dopravovat olej po celé délce lišty ve vodící drážce. Pravý zub Levý zub Vodící článek se sníženým zpětným vrhem Profil 20BPX.325 3/16 21BPX.325 3/16 22BPX.325 3/16 Použití A - 14

15 Lesnictví / Pilové řetězy X Micro-Lite řetěz X = FASTER Řetěz Micro-Lite.325 používaný v kombinaci s lištou Micro-Lite plně uspokojí specifické potřeby dnešních lehkých řetězových pil. Tato kombinace je vhodná také s ohledem na nízké zatížení pohonné jednotky pily díky úzké řezné spáře. Řezání se tím stává efektivnějším. Řezací zub Pravý zub údržbu a ostření. pomáhají dopravovat olej po celé délce lišty ve vodící drážce. Levý zub Vodící článek se sníženým zpětným vrhem Profil Použití 95VPX.325 3/16 A - 15

16 Lesnictví / Pilové řetězy X X X Super 70 Chisel řetěz 3/8 X = FASTER Řezací zub vrhu. pomáhají dopravovat olej po celé délce lišty ve vodící drážce. Pravý zub Levý zub Vodící článek se sníženým zpětným vrhem Profil 72LPX 7/32 73LPX 7/32 75LPX 7/32 Použití A - 16

17 Lesnictví / Pilové řetězy X X X X = FASTER Super Guard řetěz 3/8 vrhu. pomáhají dopravovat olej po celé délce lišty ve vodící drážce. Řezací zub Pravý zub Levý zub Vodící článek se sníženým zpětným vrhem 72LGX 7/32 73LGX 7/32 75LGX 7/32 Profil Použití A - 17

18 Lesnictví / Pilové řetězy Semi-Chisel řetěz 3/8 při ostření, má nižší sklon ke ztupení a je vhodnější Řezací zub k chybám při ostření. Pravý zub Levý zub Vodící článek se sníženým zpětným vrhem Pouze řetěz DP Profil 72D/DP 7/32 73D/DP 7/32 75D/DP 7/32 Použití A

19 Lesnictví / Pilové řetězy Dřevorubecký řetěz určený na kácení dřeva při použití na silných profesionálních pilách. Super Guard řetěz.404 ke zpětnému vrhu. nejvíce potřeba. ostření. Řezací zub Pravý zub Levý zub Vodící článek se sníženým zpětným vrhem Profil 58L.404 7/32 59L.404 7/32 Použití X X Velmi výkonný řetěz pro profesionální použití na silných řetězových pilách. Micro-Chisel řetěz 404 X = FASTER ke zpětnému vrhu. Řezací zub Pravý zub Levý zub Profil 26X.404 7/32 27X.404 7/32 Použití A - 19

20 Lesnictví / Pilové řetězy X Vysoce výkonný řetěz s bezpečnostními vodícími články, které snižují sklon ke zpětnému vrhu určený pro použití na silných profesionálních pilách. Micro-Chisel řetěz 404 X = FASTER ostření. Řezací zub Pravý zub Levý zub Vodící článek se sníženým zpětným vrhem Profil 27PX.404 7/32 Použití A - 20

21 Lesnictví / Pilové řetězy Micro-Bit řetěz.404 zkonstruován pro dřevorubecké použití na kácení tvrdého dřeva v tropických oblastech. Řezací zub vynikající výkon a snadné ostření. Pravý zub Levý zub Profil Použití 59AC.404 7/32 A - 21

22 Lesnictví / Pilové řetězy Řetěz pro podélné řezání low profile 3/8-91R Tyto řetězy jsou speciálně konstruovány pro podélné řezání dřeva řetězovými pilami nebo stacionárními vertikálními pilami. Řezací zub Pravý zub řezacího zubu. Levý zub Vodící článek se sníženým zpětným vrhem Profil 91R 5/32 Použití Tyto řetězy jsou speciálně konstruovány pro podélné řezání dřeva řetězovými pilami nebo stacionárními vertikálními pilami. Řetěz pro podélné řezání Micro-Lite R Řezací zub *Tento řetě je již zastaralý Pravý zub řezacího zubu. Levý zub Vodící článek se sníženým zpětným vrhem Profil 95R.325 5/32 Použití A - 22

23 Lesnictví / Pilové řetězy Tyto řetězy jsou speciálně konstruovány pro podélné řezání dřeva řetězovými pilami nebo stacionárními vertikálními pilami. řezacího zubu. Řetěz pro podélné řezání S 70 3/8 72RD-73RD-75RD Řezací zub Pravý zub Levý zub Profil 72RD 7/32 73RD 7/32 75RD 7/32 Použití Řetěz pro podélné řezání Micro-chisel R Tyto řetězy jsou speciálně konstruovány pro podélné řezání dřeva řetězovými pilami nebo stacionárními vertikálními pilami. Řezací zub řezacího zubu. Pravý zub Levý zub Profil 27R.404 7/32 Použití A - 23

24 Lesnictví / Pilové řetězy X MultiCut řetěz low profile 3/8 -M91VX X = FASTER MultiCut řetěz je speciálně vyvinutý pro použití v těch nejnáročnějších podmínkách. Řezací zub chromová vrstva, která umožňuje přibližně trojnásobnou životnost ostří zubů. Pravý zub Levý zub Vodící článek se sníženým zpětným vrhem Profil Použití M91VX 5/32 A - 24

25 Lesnictví / Pilové řetězy X MultiCut Micro-Lite řetěz X = FASTER MultiCut řetěz je speciálně vyvinutý pro použití v těch nejnáročnějších podmínkách. Řezací zub Pravý zub chromová vrstva, která umožňuje přibližně trojnásobnou životnost ostří zubů. Levý zub Vodící článek se sníženým zpětným vrhem Profil Použití M95VPX.325 3/16 A - 25

26 Lesnictví / Pilové řetězy X X X = FASTER MultiCut řetěz Super 20 chisel.325 M21LPX-M22LPX MultiCut řetěz je speciálně vyvinutý pro použití v těch nejnáročnějších podmínkách. Řezací zub Pravý zub chromová vrstva, která umožňuje přibližně trojnásobnou životnost ostří zubů. Levý zub Vodící článek se sníženým zpětným vrhem Profil M21LPX.325 3/16 M22LPX.325 3/16 Použití X X X = FASTER MultiCut řetěz je speciálně vyvinutý pro použití v těch nejnáročnějších podmínkách. MultiCut řetěz Super 70 chisel 3/8 M73LPX-M75LPX Řezací zub Pravý zub chromová vrstva, která umožňuje přibližně trojnásobnou životnost ostří zubů. Levý zub Vodící článek se sníženým zpětným vrhem Profil M73LPX 7/32 M75LPX 7/32 Použití A - 26

27 Lesnictví / Vodící lišty TYP LISTY TYP VRCHOLU Laminate SN cm 3/ A - 29 Laminate SN cm 3/8-91 1/4 A - 30 Laminate SN cm 3/8-91 A - 31 Laminate SN cm A - 32 Laminate SN cm /8 A - 33 Laminate SN cm 3/8-91 A - 34 Laminate SN cm A - 35 Laminate SN cm /8 A - 36 Solid SN cm / A - 37 Solid AT cm / A - 38 A - 27

28 Lesnictví / Vodící lišty Electric <35cc 35-45cc 45-60cc 60cc+ DOUBLE GUARD PRO-AM PRO-LITE POWER MATCH ARMOR TIP A

29 Lesnictví / Vodící lišty MLE Micro-Lite Lite vodící hobby lišty jsou určeny pro uživatele pil, kteří chtějí používat řezací systém s úzkou řezací spárou. Micro-Lite lišty byly vyvinuty jako součást systému Micro-Lite pro použití s binace lišty a řetězu je rovněž vhodné s ohledem na nízké zatížení pohonné jednotky pily a řezání je díky tomu účinnější. spáry. INTENZ. pro pily 35 až 45 cm3 Použití Viz aplikační tabulka pro přesnou specifikaci A - 29

30 Lesnictví / Vodící lišty SDE, SDA Hobby lišty se sníženým sklonem ke zpětnému vrhu Double Guard INTENZ jsou vybaveny systémem napínání řetězu s rychlou a jednoduchou obsluhou. Jsou velmi vhodné pro příležitostné uživatele řetězových pil. manévrovatelnost při řezání. snadné napnutí řetězu. Použití Viz aplikační tabulka pro přesnou specifikaci A - 30

31 Lesnictví / Vodící lišty SX Kvalitní vodící lišty vhodné i pro profesionální použití se sníženým sklonem ke zpětnému vrhu. Určeny pro OREGON řetěz 91. Pro-Am 91 lišty jsou ideální pro potřeby arboristů a pracovníků udržujících zeleň. vysokou životnost. napínacím mechanizmem. Na straně A-60 najdete převodní tabulku pro lišty Pro-Lite a Pro 91 Použití Viz aplikační tabulka pro přesnou specifikaci A - 31

32 Lesnictví / Vodící lišty MLB Vodící lišty Micro-Lite jsou speciálně vyvinuty, aby uspokojily požadavky současných lehkých řetězových pil. Jsou součástí systému Micro- kou řeznou spáru a nízké nároky na výkon řetězové pily. lišty a tím zajišťuje dokonalé mazání. Na straně A-60 najdete převodní tabulku pro lišty Pro-Lite a Pro 91 Použití Viz aplikační tabulka pro přesnou specifikaci A - 32

33 Lesnictví / Vodící lišty PXB, SFG SFH Lišta pro příležitostné uživatele, kteří používají pilu hobby malé až farmářské velikosti s řetězem.325 a dlouhou životnost. jeho úniku z drážky lišty, a díky tomu zůstává více oleje pro mazání lišty a řetězu. Na straně A-60 najdete převodní tabulku pro lišty Pro-Lite a Pro 91 Použití Viz aplikační tabulka pro přesnou specifikaci A - 33

34 Lesnictví / Vodící lišty SP/GP, SPE/GPE Kvalitní vodící lišty vhodné i pro profesionální použití se sníženým sklonem ke zpětnému vrhu. Určeny pro OREGON řetěz 91. PRO 91 INTENZ lišty jsou vybaveny patentovaným systémem pro snadné napínání řetězu. Ideální pro potřeby arboristů a pracovníků udržujících zeleň. vysokou životnost. snadné napnutí řetězu. Na straně A-60 najdete převodní tabulku pro lišty Pro-Lite a Pro 91 Použití Viz aplikační tabulka pro přesnou specifikaci A - 34

35 Lesnictví / Vodící lišty MPG, MPB Vodící lišty Micro-Lite jsou speciálně vyvinuty, aby uspokojily požadavky současných lehkých řetězových pil. Jsou součástí systému Micro- kou řeznou spáru a nízké nároky na výkon řetězové pily. lišty a tím zajišťuje dokonalé mazání. Na straně A-60 najdete převodní tabulku pro lišty Pro-Lite a Pro 91 Použití Viz aplikační tabulka pro přesnou specifikaci A - 35

36 Lesnictví / Vodící lišty SLB, SLG, SLH Lišty s vodícím kolečkem Pro-Lite jsou určeny pro denní používání profesionálními dřevorubci. Jsou vhodné pro kácení, odvětvování či výrobu palivového dřeva. Používají se hlavně na moderních výkonných pilách. manévrovatelnost. lišty a tím zajišťuje dokonalé mazání. Na straně A-60 najdete převodní tabulku pro lišty Pro-Lite a Pro 91 Použití Viz aplikační tabulka pro přesnou specifikaci A - 36

37 Lesnictví / Vodící lišty RN Lišty pro profesionální uživatele pro všestranné použití. umožňuje rychlou výměnu. postupů, tělo lišty má dlouhou životnost. lišty a tím zajišťuje dokonalé mazání. dopravu mazacího oleje do těla lišty. řetězu 1,3mm, 1,5mm, 1,6mm. Použití Viz aplikační tabulka pro přesnou specifikaci A - 37

38 Lesnictví / Vodící lišty AT Lišty s pevným vrcholem jsou nejvhodnějším řešením pro ty nejnáročnější podmínky při těžbě dřeva. dlouhou životnost. poškození lišty. lišty a tím zajišťuje dokonalé mazání. dopravu mazacího oleje do těla lišty. řetězu 1,3mm, 1,5mm, 1,6mm. Použití Viz aplikační tabulka pro přesnou specifikaci A

39 Lesnictví / Vodící lišty 1X + 1X B1C130MPBD025ST 130MPBD025 B1C150MPGD025ST 150MPGD025 B1C160MPGD025ST 160MPGD025 B1C180MPGD025ST Použití Viz aplikační tabulka pro přesnou specifikaci A - 39

40 Lesnictví / Vodící lišty 1X + 2X P052E MLBK P050E P056E P055E MLBK Použití Viz aplikační tabulka pro přesnou specifikaci A - 40

41 Lesnictví / Řetězky Hnací řetězka Power Mate Tyto řetězky, složené ze dvou částí, vynikají přesným vedením řetězu a možností použití na převážné většině motorových pil. vodícího prstence. řetěz na vodící lištu, čímž přispívá vyšší životnosti celého řezacího systému. přínosem pro uživatele. Poznámka : Pouhou záměnou výměnného prstence lze změnit rozteč řetězu na pile. Pohyblivý výměnný prstenec přesně zapadá svými drážkami na ozubený náboj spojkového bubnu. sedm zubů. Je nutné vybrat správný výměnný prstenec pro spojkový buben. Chcete-li nahradit původní prstenec jiným kvůli změně rozteče, musíte vždy zvolit takový vnitřní rozměr, jako měl původní prstenec. Výměnný prstenec zabezpečuje klidný a přesný chod řetězu. opotřebení a vyšší výkon. signalizují nutnost výměny. A - 41

42 Lesnictví / Řetězky Pevná řetězka Řetězky pro hobby benzínové pily s dlouhou životností a nízkou cenou. pro příležitostné uživatele. Pevná řetězka Pevné řetězky vynikají jednoduchou montáží a dlouhou životností. Při opotřebení je nutno vyměnit celou řetězku. Ložiska řetězek Náhradní ložiska OREGON jsou k dispozici pro většinou používaných systémů řetězek. A - 42

43 VÝROBKY PRO HARVESTORY BLOUNT INTERNATIONAL je v současnosti největší světový výrobce řezacích komponentů pro těžební harvestory a má nejdůležitější pozici na trhu s těmito výrobky. OREGON byl první výrobce, který nabídl harvestorový řetěz s šířkou tím zvýšení životnosti a zkrácení servisních intervalů řezacího systému. OREGON nabízí kompletní sortiment harvestorových řetězů, vodících lišt a řetězek a neustále pracuje na rozšíření nabídky dalších výrobků vhodných pro těžební harvestorové technologie.

44 Lesnictví / Accessories Kulaté a ploché pilníky SPIRÁLOVÝ KULATÝ PILNÍK Kulaté pilníky mm in. 12 ks balení 4x3 ks balení 3 ks balení 4,0 5/ T ,5 11/ T / T ,5 7/ T ,0 13/ T Plochý pilník řetězu. 12-pack Plochý pilník 50 A - 44

45 Lesnictví / Accessories Vodítka pilníku mm in. V blistrovém balení ,0 5/ ,5 11/ / ,5 7/32 20 Srovnávač lišty V blistrovém balení 1. Použití 2. 1 x týdně A - 45 Použití u poškozených nebo přepálených lišt vodicí lišty E pilníkem

46 Lesnictví / Accessories Přístroj na ostření V blistrovém balení 23736A 6 Směrové vodítko ostření A 1 A - 46

47 Lesnictví / Accessories Souprava pro ostření pilových řetězů Originální začátečnická sada na údržbu řetězu a lišty. - Měrku pro snížení omezovacích patek. - Plochý pilník opatřený dřevěnou rukojetí a kompletní vodítko pilníku. - Čistič drážky lišty pro čištění mazacích otvorů a drážky lišty. Pouzdro údržby a šablonu pro rychlou kontrolu V blistrovém balení Pouzdro mm in. P/N mm in ,0 5/ , ,5 11/ , / , V blistrovém balení RIPPING 3/16 0, ,5 7/ , ,5 7/32 0, A - 47

48 Lesnictví / Accessories Kozlík na ostření 26368A Kozlík na ostření 12 Rukojeť pilníku Brazilské dřevo 240 Čistič drážky vodící lišty Čistič drážky vodící lišty 500 A

49 Lesnictví / Accessories Elektrická ruční ostřička Sure sharp 1. V blistrovém balení Elektrická 12voltová ostřička s brusnými 5,5mm E V blistrovém balení 31397E E E Bateriová svorka 1 Maznička Maznička bez mazacího tuku Maznička s mazacím tukem Mazací tuk červený - sáček 100 A - 49

50 Lesnictví / Accessories Plastový klín dřeva Spodní strana s vroubky Lesnické měřící pásmo provozních podmínkách pásce Lesnické měřící pásmo 15m Lesnické měřící pásmo 15m/ Lesnické měřící pásmo 20m Lesnické měřící pásmo 25m 12 A - 50

51 Lesnictví / Accessories Dřevorubecké lopatky cm Ostrý hrot pro snadné uchycení do dřeva Dřevorubecká lopatka 2, Dřevorubecká lopatka s dlouhou rukojetí 130 2,4 1 Sapiny Vroubky pro lepší uchycení do zmrzlého dřeva Neklouzavá rukojeť s koncovou zarážkou , ,54 40 cm A - 51

52 Lesnictví / Accessories Vynášecí háky Vynášecí hák 0, Vynášecí hák 0,45 30 Vynášecí kleště ,95 30 A - 52

53 Lesnictví / Accessories Dřevorubecký opasek Dřevorubecký opasek 125cm 10 Pouzdro na nástroje polyethylenu, opatřené kroužkem pro upevnění lesnického měřicího pásma štípací klín z kůže a polyethylenu Kryty vodících lišt A - 53

54 Lesnictví / Accessories Vyznačovací barvy na budovách, stavbách, kmenech atd. klimatickým podmínkám Bílý standard Lesnické popisovací křídy a držák na křídy LESNICKÉ POPISOVACÍ KŘÍDY beton, dlaždice, keramiku, plasty, sklo, gumu atd DRŽÁK LESNICKÝCH KŘÍD Držák lesnických kříd 10 A - 54

55 Lesnictví / Accessories NEJÚČINNĚJŠÍ ZPŮSOB ŘEZÁNÍ DŘEVA Stojan na řezání dříví Easy-cut Vroubkovaná zarážka udržuje kmeny bezpečně na svém místě SKLÁDACÍ 110mm Dodává se sbalené naplocho s jednoduchým návodem na montáž 1050mm 360mm A - 55

56 APLIKAČNÍ KATALOG ŘEZACÍCH KOMPONENTŮ PILOVÉ ŘETĚZY Náhradní díly... A - 57 Způsob objednávání?... A... A - 59 Způsob objednávání?... A - 60 Conversion table from Pro-Lite and Pro 91bars... A - 60 Náhradní vodící kolečka... A - 61 Tabulka montážních upevnění... A - 63 Tabulka použití... A - 70 ŘETĚZKY... A Přehled hnacích řetězek... A Porovnávací tabulka dle originálních čísel výrobců pil... A Křížová referenční tabulka řetězů... A Křížová referenční tabulka lišt... A Křížová referenční tabulka řetězek... A Dělenírozteč drážky Řezací zub levý Řezací zub pravý článek bez nýtu článek s nýty Hnací článek članek s nárazníkem Hnací članek s nárazníkem omezovací patky Způsob objednávání Role řetězu Typ řetězu Délka role Dělení vodící řetězky nebo radius Typ montážního upevnění Počet zubů Harvester číslo Objednací číslo prstence Objednací číslo Power Mate Objednací číslo pevná řetězka Provedení Pravostranný vnější závit Levostranný vnější závit Pravostranný vnitřní závit Levostranný vnitřní závit A - 56

57 LH RH Ø SUPER P35745 P35746 P31939 P / P35745 P35746 P31939 P / P35745 P35746 P35711 P / SUPER 70 P P P23910 P / P P P / P P P23921 P / SUPER GUARD P26197 P23910 P / P26197 P / P26197 P23921 P / P / L.404 P / MICRO CHISEL 25AP 1/4 P / P22574 P22575 P31939 P / P22574 P22575 P31939 P / P22574 P22575 P35711 P / P / /P.404 P / S-70 72D/DP P67419 P23910 P / D/DP P67419 P / D/DP P67419 P23921 P / MICRO BIT 59AC.404 P / XTRA-GUARD (Hobby) 91VG P21693 P21694 P24295 P21721 P26205** 5/ P21693 P21694 P24295 P / MICROLITE P P P mm P P P P P P / MULTICUT P P P24295 P / P P P P / P P P31939 P / P P P35711 P / P P / P P23921 P / RIPPING 91R P P P24295 P / R.325 P P P P P P / RD P23910 P / RD P / RD P23921 P / R.404 P35145 P35146 P / POWER -SHARP P24295 P21721 HARVESTER 16H.404 P35335 P / / /4 Pitch SEMI- CHISEL 11H 3/4 P P P24569 P24577 P / ? / pack A - 57 ** =

58 Způsob objednávání Snýtované řetězy ve smyčkách A. Zvolte žádaný typ řetězu. B. Udejte počet vodících článků, následovaný písmenem E Příklad : 73LG056E Řetězy v rolích A. Zvolte žádaný typ řetězu. Příklad : 73LG100R A

59 25A/AP 1/4 (M)91VX/VG/P 91R 90SG 91VXL 3/8-91/90 (M)20, 21, 22BPX/LPX (M)95VPX, 95R.325 (M)72, 73, 75LGX/ LPX 72, 73, 75D/DP 72, 73, 75RD 3/8 58, 59L 59AC 26(P)X, 27X, 27R.404 A - 59

60 Způsob objednávání 20 8 RN D D RN D D009 MLE štíhlá štíhlá A041 A061 ŘETĚZ širší širší A064 A074 D176 MPB, MPG širší D009 K095 T RN INTENZ AT Převodní tabulka pro lišty Pro-Lite a Pro 91: PRO-AM.325" Pro-Lite Pro-Am Pro 91 Pro-Am 138PXBK SXEA PXBK SXEA PXBK SXEA PXBK SXEA PXBK SXEA PXBK SXEA PXBK SXEA PXBK SXEA SFGD SFGD025 3/8" Pro-Lite Pro-Am 183SFGD SFHD SFHD '' Micro-Lite Pro Pro-Am 188SFHD MPBK MLBK SFHD MPBK MLBK SFHD MPBK MLBK SFHD MLBK SFHD MPBK MLBK SFHD MPBK MLBK SFHD MPBK MLBK SFHD MLBK SFHD024 A - 60

61 Náhradní vodící kolečka Výměnné vrcholy Power Match (RN) NÝTY VÝMĚNNÉ VRCHOLY ,3mm - 1,5mm - 1,6mm 1,3mm - 1,5mm - 1,6mm 1,3mm - 1,5mm - 1,6mm Výměnné vrcholy Power Match Double Guard (RG).325 1,3mm - 1,5mm - 1,6mm 1,3mm - 1,5mm - 1,6mm NÝTY VÝMĚNNÉ VRCHOLY A - 61

62 Náhradní vodící kolečka Výměnná vodící kolečka lišt Pro-lite (SL) and Micro-Lite (MP) NÝTY VÝMĚNNÉ VRCHOLY NEW 10 1,3mm NEW 10 1,5mm NEW 10 1,6mm ,3mm ,5mm ,6mm NEW 12 1,3mm NEW 12 1,5mm NEW 12 1,6mm NEW 11 1,3mm NEW 11 1,5mm NEW 11 1,6mm NEW 10 1,3mm NEW 10 1,5mm NEW 10 1,6mm NEW 12 1,3mm NEW 12 1,5mm NEW 12 1,6mm ,3mm ,5mm ,6mm A - 62

63 A041/K041 K041 AEG, ALPINA ELECTRIC, BERNARD, BOSCH, CASTOR ELECTRIC, CRAFTSMAN, DOLMAR, ECHO, EFCO, EINHELL, ESPER, HITACHI, HUSQVARNA, OPEM, IKRA, JOBU, MAFELL, MAKITA, MC CULLOCH, OLEO-MAC, PARTNER, POULAN, RYOBI, SHINDAIWA /SDK/ISEKI, SHINGU, SKIL, STANLEY, STEINMAX, TANAKA, ZENOAH T041 THIS BAR IS BEING OBS. A061 HOMELITE, BANDIT, SABRE T061 THIS BAR IS BEING OBS. A064 DANARM, DYNAMAK, EINHELL, FRONTIER, HUSQVARNA, JOBU, JONSERED, LOMBARD, PARTNER, PIONEER, SKIL OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. A - 63

64 A074 ALPINA, CASTOR, GARDEN, METABO, OLEO-MAC, STIHL T074 A095/K095 K095 ALKO, ALPINA, ISOFLOAT BLITZ, CASTOR, ISOFLOAT, DOLMAR, DYNAMAC, FOLUX, FRONTIER, HANDY, HOMELITE, OPEM, HUSQVARNA, JOBU, JONSERED, MAFELL, MC CULLOCH, MONDIAL, NAUTAC, OLEOMAC, PARTNER, MINIFARMERSAW, PIONEER, SHINDAiWA, STANLEY, ZENOAH T095 A218/A318 A218 ALKO, BELL PICKPINE, BLACK&DECKER, BULLCRAFT, MC CULLOCH, POWER PRUNER, REMINGTON, RYOBI, SHARK, SHINDAiWA, STEINMAX, STIGA A318 OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. A - 64

65 B083 DOLMAR, MAKITA D009 ALPINA, CASTOR, HUSQVARNA, PARTNER, SHINDAIWA /SDK/ ISEKI, SOLO D010 PARTNER OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. A - 65

66 D024 BLITZ, DYNAMAC, DELUXE, EFCO, FOLUX, CAMPERA, IRCEM, JONSERED, NAUTAC, OLEO-MAC, RELEX, VAP T074 D025 OPEM, STIHL D033 DOLMAR, MAKITA, POULAN OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. A - 66

67 D176 ALKO, BERNARD, DYNAMAK, ECHO, POULAN, TAS TANAKA, ZENOAH D196 ECHO, HOMELITE D276 MC CULLOCH, STIGA OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. A - 67

68 E031 BLITZ, HYDROCHIEF, OLEO-MAC, STIHL E099 ECHO, HYDROCHIEF, STIHL K153 DOLMAR OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. A - 68

69 THIS BAR IS BEING OBS. F014 HOMELITE M015 DRUSZBA OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. A - 69

70 cm mm SL/MP/SP/GP SX/PXB/SFG/SFH RN AT SD/ML/DG AEG KES35, ,3 91VG/91VX/91P 6 45E 120SPEA041* 120SXEA SDEA041* KS30, KS35, KS E 140SPEA041* 140SXEA SDEA041* E 160SPEA041* 160SXEA SDEA041* KES ,6 22BPX/LPX 7 56E 133SLBD E 153SLGD SFGD RNBD E 163SLGD SFGD RNBD ATMD E 183SLGD SFGD RNBD ATMD E 203SLGD ATMD / ,6 75LGX/LPX/D/DP 7 52E E 153SLHD SFHD RNDD E 163SLHD SFHD RNDD ATMD E 183SLHD SFHD RNDD ATMD E 203SLHD SFHD RNDD ATMD025 ALKO E1200, 1400E, 1500E, 2000, 2300, ,3 91VG/91VX/91P 7 45E 120SPEA041* 120SXEA SDEA041* E125, 25A, KS, KSB, E 140SPEA041* 140SXEA SDEA041* KE4000, KE3500 VARIO E 160SPEA041* 160SXEA SDEA041* KB3500, KB4000, ,3 91VG/91VX/91P 6 44E 120SDEA218* KB4500, BKS E 140SPEA218* 140SDEA218* E E 160SPEA218* 160SDEA218* ,3 20BPX/LPX 7 55E E ,3 20BPX/LPX 7 57E KB ,3 20BPX/LPX 7 65E 160SLGZ E 160SLGK RNBK E 180SLGK , P21, P26, P ,5 21BPX/LPX 7 60E E / ,3 72LGX/LPX/D/DP 7 59E E 160SLHD E 180SLHD E E E 200SLHD RNDD , 261, 460, / ,5 73LGX/LPX/D/DP 7 60E E 188SLHD E 8873D FARMERSAW / ,5 73LGX/LPX/D/DP 7 66E / ,6 75LGX/LPX/D/DP 7 56E E E KE ,3 91VG/91VX/91P 6 45E 120SDEA E 140SDEA E 160SDEA089 ALPINA 330, 380, Euro-35, Euro-40, ,3 91VG/91VX/91P 6 44E 432, 438, Euro 45, P 34, PR E 140SDEA E 160SDEA E OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. T* = INTENZ A - 70

71 A - 71 cm mm SL/MP/SP/GP SX/PXB/SFG/SFH RN AT SD/ML/DG ALPINA./.. ELECTRIC, E120, E130, ES182, ES202, ,3 91VG/91VX/91P 7 44E 120SPEA041* 120SXEA SDEA041* E150, KS1400B, KS 1500B, A-10E, A-14E, E 140SPEA041* 140SXEA SDEA041* 352, E 160SPEA041* 160SXEA SDEA041* Elettra 160, Elettra 170, 270, 280, ,3 91VG/91VX/91P 6 44E 120SPEA SXEA SDEA074* Energy 1.6, Energy 1.8, E 140SPEA074* 140SXEA SDEA074* Sinergy 35, Sinergy E 160SPEA074* 160SXEA SDEA074* E 160SDEZ074 P360, P370, P390, P391Q, P ,3 91VG/91VX/91P 7 44E E 140SPEA074* 140SXEA SDEA074* E 160SPEA074* 160SXEA SDEA074* P370, P410, 402, 422, ,3 95VPX 7 56E 130MLBS E 160MLBS165 P470, 480, 462, 472, ,3 95VPX 7 66E 160MLBK ,3 72E 180MLBK095 PROF-41, PROF-45, P500, ,3 20BPX/LPX 7 55E A40, A40E, PROF41, PROF45, P400, P450, E P500, P460, P510, PRO540, PRO E 160SLGZ E 180SLGK RNBK095 PROF-41, PROF-45, P500, ,5 21BPX/LPX 7 56E 138SLBK PXBK095 A40, A40E, PROF41, PROF45, P400, P450, E P500, P460, P510, PRO540, PRO600, E 168SLBK095 P E 188SLBK RNBK E 208SLBK ,3 20BPX/LPX 7 55E E E 160SLGZ E 180SLGK095 PROF-41, PROF-45, P500, ,5 21BPX/LPX 7 56E 138SLBK PXBK095 A40, A40E, PROF41, PROF45, P400, P450, E P500, P460, P510, PRO540, PRO E 168SLBK E 188SLBK RNBK E PRO55, PRO56, / ,3 72LGX/LPX/D/DP 7 59E PROF-65, PROF-66, E 180RNDK , 600i, P / ,5 73LGX/LPX/D/DP 7 59E E E RNDK ATMK E 208SLHK RNDK ATMK095 PROF-700, PROF-800, / ,5 73LGX/LPX/D/DP 7 68E 188SLHD SFHD RNDD ATMD009 P.700, P750, P.800, P660, P E 208SLHD SFHD RNDD ATMD / ,6 75LGX/LPX/D/DP 75E 223ATMD E 243ATMD ,6 59L/59AC/27/27P 76E 243ATMD , 0-70 TENDIMATIC, / ,6 75LGX/LPX/D/DP 7 55E 0-70 SPECIAL, PROF E 183RNDD E 0-90, PROF-90, ,6 59L/59AC/27/27P 7 71E PROF E E E OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. T* = INTENZ

72 cm mm SL/MP/SP/GP SX/PXB/SFG/SFH RN AT SD/ML/DG BELL PICKPINE 16, 34, ,3 91VG/91VX/91P 6 44E 120SDEA218* E 140SPEA218* 140SDEA218* E 160SPEA218* 160SDEA218* BERNARD BM225.3, BM230.0, ,3 91VG/91VX/91P 6 45E 120SPEA041* 120SXEA SDEA041* BM230.1, BM236.3, E 140SPEA041* 140SXEA SDEA041* BM441.3, BM E 160SPEA041* 160SXEA SDEA041* BM646.3, BM651.3, / ,3 72LGX/LPX/D/DP 7 60E 160SLHD RNDD176 BM E 180RNDD E 200SLHD RNDD176 BLACK&DECKER Alligator LP / ,3 25AP 9 40E E PP2018, CSC818, LH1600, GKC ,1 90SG 5 34E ,3 91VG/91VX/91P 6 56E CS30, CS35, DN400, DN401, ,3 91VG/91VX/91P 6 39E 100SDEA218 DN402, DN404, DN412, E 120SDEA218* DN416, GK425, GK330, GK310, GK1935, E 140SDEA218* GK320, GK321, GK322, GK35, E 160SDEA218* GK330, GK430, GK435, GK440, GK535, GK540, GK1440, GK1630, GK1635, GK1640, GK1940 DN301, DN302, ,3 91VG/91VX/91P 6 39E E BLITZ B300, B304, B34, ,3 91VG/91VX/91P 6 44E B35D, B38, B400, E 140SDEA111 B404, E140F E 160SDEA129 B42, B45A, B54A, ,5 21BPX/LPX 7 52E 118SLBK095 B46, B E 138SLBK PXBK RNBK E E 158SLGK RNBK E 158SLBK PXBK RNBK E 168SLGK PXBK RNBK E E 188SLGK PXBK RNBK E 208SLGK RNBK095 B50, B500, B501S, / ,5 73LGX/LPX/D/DP 7 56E B502, B504, B52, B55, E 168SLHD SFHD024 B60, B600, B64, B701, E 188SLHD SFHD ATMD024 B702, B80, B800, E 208SLHD SFHD RNDD ATMD024 B802, B E ,5 58L/ E E 188ATMD E 208ATMD E B100, B100F ,6 59L/59AC/27/27P 7 68E 213RNFE ATME E BOSCH AKE30/17S, AKE35/17S, AKE30-18S, AKE40S, ,1 90SG 7 45E 124MLEA041 OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. T* = INTENZ A - 72

73 A - 73 cm mm SL/MP/SP/GP SX/PXB/SFG/SFH RN AT SD/ML/DG BOSCH./.. AKE 40/17s, AKE35, AKE30S, AKE36S, E 144MLEA041 AKE30-19S, 35-19S, 40-19S, AKE40-19S, 40-19PRO,AKE-35-18S E 164MLEA , , AKE30B, AKE30LI ,3 91VG/91VX/91P 6 45E 120SPEA041* 120SXEA SDEA041* AKE35B, AKE40B, GKE35BC, E 140SPEA041* 140SXEA SDEA041* GKE40BC, PKE25, PKE30B, E 160SPEA041* 160SXEA SDEA041* PKE35B, PKE40, AKE35-19PRO, 40-19PRO BULLCRAFT BES1300B, KS400S, ,3 91VG/91VX/91P 6 44E 120SDEA218* KS40S, KSE1300B, E 140SPEA218* 140SDEA218* KSE30, E 160SPEA218* 160SDEA218* KS ,3 20BPX/LPX 7 65E 160SLGZ E 160SLGK RNBK E 180SLGK095 CAMPAGNOLA / ,3 25AP 9 48E 080SDAA ,3 91VG/91VX/91P 6 40E CASTEL CS35P, ,3 91VGX/91VX 6 44E E 140SDEA016 CS16E, CS17E ,3 91VG/91VX/91P 6 44E E E CS36, CS ,3 91VG/91VX/91P 7 44E E E CS45, CS ,5 21BPX/LPX 7 56E 138SLBK PXBK E E 168SLBK E 188SLBK RNBK E CS / ,5 73LGX/LPX/D/DP 7 59E E E RNDK ATMK E 208SLHK RNDK ATMK095 CASTOR TR350, ,1 90SG 6 44E 330, CX 35, 380, CX40, ,3 91VG/91VX/91P 6 44E 423, 438, CX 45, P34, E 140SDEA016 P-34S, CP-34S, TR E 160SDEA016 ELETTRA 160, ELETTRA170, ,3 91VG/91VX/91P 6 44E High-Tech 1.6, High-Tech 1.8, ES180, E Hi -TEC 2, 0Q E E CP360, CP370, CP380, CP361, CP ,3 91VG/91VX/91P 7 44E E E E CP ,3 95VPX 7 56E 130MLBS E 160MLBS165 OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. T* = INTENZ

74 CASTOR./.. cm mm SL/MP/SP/GP SX/PXB/SFG/SFH RN AT SD/ML/DG ,3 91VG/91VX/91P 7 44E E E E CP ,3 95VPX 7 56E 130MLBS E 160MLBS165 C40, C40E, CP41, CP ,3 20BPX/LPX 7 55E E E 160SLGZ E 180SLGK ,5 21BPX/LPX 7 56E 138SLBK PXBK E E 168SLBK E 188SLBK RNBK E CP400, CP450, CP500, CP460, ,5 21BPX/LPX 7 56E 138SLBK PXBK095 CP510, CP540, CP540i, CP E E 168SLBK E 188SLBK RNBK E CP-55, CP-56, / ,3 72LGX/LPX/D/DP 7 59E CP-65, CP-66, E 180RNDK095 CP600, CP600I, CP / ,5 73LGX/LPX/D/DP 7 59E E E RNDK ATMK E E 208SLHK RNDK ATMK095 CP-700, CP-800, CP / ,5 73LGX/LPX/D/DP 7 68E 188SLHD SFHD RNDD ATMD E 208SLHD SFHD RNDD ATMD / ,6 75LGX/LPX/D/DP 75E 223ATMD E 243ATMD ,6 59L/59AC/27/27P 76E 243ATMD009 C-70, C-70 TENDIMATIC, / ,6 75LGX/LPX/D/DP 7 55E C-70 SPECIAL, CP E 183RNDD E C-90, CP-90, ,6 59L/59AC/27/27P 7 71E CP E E E CRAFTSMAN 36, 38, 1636, ,3 91VG/91VX/91P 6 56E 160SDET E 180SDET041 46, ,3 20BPX/LPX 7 78E DANARM 1-36MARKII, ,3 91VG/91VX/91P 6 45E 120SDEA MARKIII, E 140SDEA MARKIV E 160SPEA SDEA064 CUB CADET CS ,3 91VG/91VX/91P 6 52E 140SPEA SXEA SDEA E 160SPEA SXEA SDEA041 OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. T* = INTENZ A - 74

75 OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. A - 75 cm mm SL/MP/SP/GP SX/PXB/SFG/SFH RN AT SD/ML/DG CUB CADET./ E 180SDEA041 CC1936, CC ,3 91VG/91VX/91P 6 52E 140SPEA SDEA E 160SPEA SDEA095 CC3045, CC3352, CC3651, ,5 21BPX/LPX 7 64E 158SLGK RNBK095 CC4051, CS5018, CS E 188SLGK PXBK RNBK095 CC4256, CS / ,5 73LGX/LPX/D/DP 7 60E 168SLHK RNDK E 188SLHK RNDK E 208RNDK095 DOLMAR AS-1212, PS221, PS-34, PS-3, / ,3 25AP 6 42E PS221,PS ,3 25AP 60E ES-31,ES-36, ES40, ES32, ES37, ES4, ES5, ,1 90SG 6 45E 124MLEA041 PS221, PS222, ES41, ES E 124MLEZ041* ES-38A E 144MLEA041* ES-42A E 164MLEZ041 ES-152A, ES-162A, ES172A, ,3 91VG/91VX/91P 6 45E 120SPEA041* 120SXEA SDEA041* PS-34, PS3410, PS350, E 120SDEZ041* PS-3300TH, PS-330, PS-340, PS34, PS45, PS E 140SPEA041* 140SXEA SDEA041* PS41, PS-341, PS-344, PS-400, ES41, E 160SDEZ041* PS390, ES40, ES6, PS-401, PS-33, E 160SPEA041* 160SXEA SDEA041* 100, 102, 103, 105, 108, ES37, CS2040, 101, 104, 106, ES152, ES2035, ES162, ES172, ES151, ES140, 275, ES30, ES3, ES160, 285, ES161, ES2040, ES2035, ES153, ES183, ES173, ES163 PS-410, PS-411, PS ,5 95VPX 7 56E 130MLBK E 150MLBK E 180MLBK , 115i, PS5000, PS4600, 110, 109, ,3 95VPX 7 56E 130MPBK MLBK095 PS510, PS540, PS5100S, E 150MPBK MLBK095 PS500, PS E 180MPBK MLBK ,5 21BPX/LPX 7 52E 118SLBK095 PS E 138SLBK PXBK RNBK E E 158SLGK RNBK E 158SLBK PXBK RNBK E 168SLBK E 168SLGK PXBK E E 188SLBK E 188SLGK PXBK RNBK E 208SLGK RNBK , PS-43, 112, 111, PS-52, 117, / ,5 73LGX/LPX/D/DP 7 56E 158SLHK , PS5000, PS5105, PS E 178RNDB ATMB E 188SLHK E 208SLHK RNDB E 112, 113, 114, ,5 21BPX/LPX 7 52E 118SLBK , ES E 138SLBK PXBK RNBK095 T* = INTENZ

76 cm mm SL/MP/SP/GP SX/PXB/SFG/SFH RN AT SD/ML/DG DOLMAR./ E E 158SLGK RNBK E 158SLBK PXBK RNBK E 168SLBK SLGK PXBK E E 188SLBK E 188SLGK PXBK RNBK E 208SLGK RNBK , 119, 120, 219, / ,5 73LGX/LPX/D/DP 7 56E 158SLHK153 PS-6000i, PS6000iH, E 178RNDB ATMB083 PS6800i, PS6800iH, E 188SLHK SI, E 208SLHK RNDB E 122, 123, 133, 143, / ,5 73LGX/LPX/D/DP 8 64E CA, KMS4, E 208RNDD ATMD033 PS9000, PS9010, E 153, 152, 144, E PS-6400, PS-7300, PS-7900, / ,5 73LGX/LPX/D/DP 7 56E 158SLHD SFH009 PS9000, PS E 168SLHD SFHD E 188SLHD SFHD ATMD E 208SLHD SFHD ATMD E 248ATMD E 288ATMD , 153, 166PD, CA ,6 59L/59AC/27/27P 7 61E 173ATMD033 CC, CT, DD217, E DRUSZBA All Models ,6 59L/59AC/27/27P 7 64E 203SLFM RNFM015 DYNAMAC DY 15E ,1 90SG 6 45E DY ,3 91VG/91VX/91P 6 45E 120SPEA041* 120SXEA SDEA041* E 140SPEA041* 140SXEA SDEA041* E 160SPEA041* 160SXEA SDEA041* 30F, 35F, E140F, DY 17E, DY ,3 91VG/91VX/91P 6 44E E 140SDEA E 160SDEA129 DY ,3 95VPX 7 56E 130MPBK MLBK E 150MPBK MLBK E 160MPBK MLBK E 180MPBK MLBK ,5 21BPX/LPX 7 52E 118SLBK E 138SLBK PXBK RNBK E E 158SLGK RNBK E 168SLGK PXBK RNBK E E 188SLGK PXBK RNBK E 208SLGK RNBK095 DY 56, DY / ,5 73LGX/LPX/D/DP 7 60E 168SLHK RNDK ATMK E RNDK ATMK095 OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. T* = INTENZ A - 76

77 OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. A - 77 cm mm SL/MP/SP/GP SX/PXB/SFG/SFH RN AT SD/ML/DG DYNAMAC./ E 208SLHK RNDK ATMK E 55DELUXE / ,5 73LGX/LPX/D/DP 7 60E 168SLHD SFHD E 188SLHD SFHD ATMD E 208SLHD SFHD RNDD ATMD024 ECHO CS-280E, CS-304VL, CS-351VL, CS-302, / ,3 25AP 9 56E 341, 346, 3000, 3400, 3450, E 120SDAA041 CS-280EG, CS-280EVL E 140SDAA041 CS-285EVL, CS-290EVL, ,3 91VG/91VX/91P 6 45E 120SPEA041* 120SXEA SDEA041* CS-300EVL, CS-280E, CS-301, E CS305, CS341, CS346, E 140SPEA041* 140SXEA SDEA041* CS-302, CS-315, ECS150, ECS1850FT, E CS-320EVL, CS-328, CS-340, CS-345, CS351, E 160SPEA041* 160SXEA SDEA041* CS-330EVL, CS-360EVL, CS370, E155, CS-2800, CS-2900, S2000, CS3000, CS3050, CCS3400, CS3450, CS4400, ECS150, ECS1850FT, S2600, CS3000, CS3400, C2700, CS3050, CS3500, CS350 CS-3600, CS-3900, CS400, CS ,3 20BPX/LPX 7 56E CS-4000, CS-4400, CS4500, CS E 160SLGK RNBK041 CS-4500, CS-400EVL, E 180SLGK RNBK041 CS-440EVL, CS-440EVLH, E CS3700, CS4200, CS510, CS E 188SLGD176 CS-5000, CS-5500, ,5 21BPX/LPX 7 67E 138SLBK PXBK041 CS-5501, CS-6700, E CS-3600, CS-360EVL, ,5 21BPX/LPX 7 56E 158SLBK PXBK041 CS-4000, CS-400EVL, E 158SLGK041 CS-4010, CS-440EVL, E 168SLGK PXBK RNBK041 CS-4500, CS-4510, E 188SLGK PXBK041 CS-4600, CS-4610, E CS-5000, 5100, CS-4400, CS E CS-60S, CS-451VL, / ,3 72LGX/LPX/D/DP 7 52E CS-452VL, CS-500EVL, E 160SLHD RNDD176 CS-500VL, CS-510EVL, E 180SLHD176 CS-550EVL, CS-600EVL, E CS-602VL, CS-610EVL, CS-706, E 200SLHD RNDD176 CS-650EVL, CS-660EVL, CS-670, CS-701, E 240RNDD176 CS-702VL, CS750EVL, CS-501, CS-601, E CS-750VL, CS-5500, 6700, E CS-5501, CS-6700, 6702, 6800, / ,5 73LGX/LPX/D/DP 7 52E CS-6701, CS-8000, E CS-5000, CS-6700, CS-8000, E 188SLHD E 208SLHD E 8873D E E E T* = INTENZ

78 cm mm SL/MP/SP/GP SX/PXB/SFG/SFH RN AT SD/ML/DG ECHO./.. CS-900EVL, CS ,6 59L/59AC/27/27P 7 62E E E 213ATLE E 253ATLE099 CS-1100VL, CS-1200, ,6 59L/59AC/27/27P 7 72E 213ATLE E 253ATLE099 EFCO PT2500, ,1 90SG 6 39E 104MLEA , 132, 125, 3600, 4000, MT350, MT ,3 91VG/91VX/91P 6 40E 100SDEA E 120SPEA041* 120SXEA SDEA041* E 140SPEA041* 140SXEA SDEA041* E 160SPEA041* 160SXEA SDEA041* 134, 135, 114E, 115, 116E, 117E, ,3 91VG/91VX/91P 6 44E 140SDEA , 140, 140S, E 160SDEA E 130MPBK MLBK , ,3 95VPX 7 56E 150MPBK MLBK E 160MPBK MLBK E 180MPBK MLBK E 130MLBK S ,3 95VPX 7 56E 160MLBK E 118SLBK , 146, 151, 156, 162, 147, 152, ,5 21BPX/LPX 7 52E 138SLBK PXBK RNBK E E 158SLGK RNBK E 168SLGK PXBK RNBK E E 188SLGK PXBK RNBK E 208SLGK RNBK E 168SLHD SFHD , 180, 171, / ,5 73LGX/LPX/D/DP 7 60E 188SLHD SFHD ATMD E 208SLHD SFHD RNDD ATMD E E E 308ATMD E ,5 58L/ E 188ATMD E 208ATMD E E 173RNFE ATLE ,6 59L/59AC/27/27P 7 60E 213RNFE ATME E E E E E EINHELL EKS25, EKS ,3 91VG/91VX/91P 7 41E E E OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. T* = INTENZ A - 78

79 OREGON and POWERSHARP are registered trademarks of Blount, Inc. All other marks are the property of their respective owners. A - 79 cm mm SL/MP/SP/GP SX/PXB/SFG/SFH RN AT SD/ML/DG EINHELL./ E 40A, 41, MKS30, ,3 91VG/91VX/91P 7 45E 120SDEA064 MKS40AV E 140SDEA E 160SPEA SDEA064 PES30, PES34, PES34, PES35, PES40, PROFI, ,3 91VG/91VX/91P 7 45E 120SPEA041* 120SXEA SDEA041* KSE1640, KSE1435, EKS1650, PES 1640, E 140SPEA041* 140SXEA SDEA041* PES 1540, KSE1435, KSE1635, KSE, E 160SPEA041* 160SXEA SDEA041* KSE1640, KSE2000, PKS1635, PKS1840 PKS45/1AV, ,5 21BPX/LPX 7 52E 118SLBK095 PKS50/1AV E 138SLBK PXBK RNBK E E 158SLGK RNBK E 168SLGK PXBK RNBK E E 188SLGK PXBK RNBK E 208SLGK RNBK095 ELPI All Models ,5 21BPX/LPX 56E 138SLBK PXBK095 ESPER SS-300, SS ,3 91VG/91VX/91P 6 45E 120SPEA041* 120SXEA SDEA041* E 140SPEA041* 140SXEA SDEA041* E 160SPEA041* 160SXEA SDEA041* FESTO ZKS ,3 20BPX/LPX 7 61E / ,3 72LGX/LPX/D/DP 7 54E FOLUX E140F, F130, F140, ,3 91VG/91VX/91P 6 44E F2, F3, F30, F35, F4, E 140SDEA111 F E 160SDEA129 F150, F155, F40, F42, ,5 21BPX/LPX 7 52E 118SLBK095 F46, F E 138SLBK PXBK RNBK E E 158SLGK RNBK E 168SLGK PXBK RNBK E E 188SLGK PXBK RNBK E 208SLGK RNBK095 CAMPERA160, F160, / ,5 73LGX/LPX/D/DP 7 60E 168SLHD SFHD024 F165, F170A, F180A, E 188SLHD SFHD ATMD024 F5, F55A, F6, F7, F E 208SLHD SFHD RNDD ATMD E E ,5 58L/ E E 188ATMD E 208ATMD E FRONTIER F35AV, FB35, FB35AV, ,3 91VG/91VX/91P 6 45E 120SDEA064 FB35VIP, FP35, E 140SDEA064 T* = INTENZ
