1 POVODŇOVÝ PLÁN MĚSTA ŽAMBERK

2 Město Žamberk Masarykovo nám. 166, Žamberk, tel , , fax Schvaluji: Mgr. Tomáš KALOUS starosta města POVODŇOVÝ PLÁN MĚSTA ŽAMBERK OBSAH : I. ÚVOD II. VĚCNÁ ČÁST III. ORGANIZAČNÍ ČÁST PŘÍLOHY Žamberk 30.září 2003 Zpracoval : Ing. Vladimír FIKEJS Potvrzení souladu s povodňovým plánem ORP Žamberk : PP M je v souladu s PP ORP

3 OBSAH : I. ÚVOD a) Základní pojmy b) Zkratky c) Legislativa II. VĚCNÁ ČÁST a) Informační část b) Charakteristika zájmového území c) Přehrada Pastviny, manipulace, zvláštní povodeň d) Další vodní díla e) Vybrané vypočtené výšky hladiny v závislosti na průtoku f) Místo a druh ohrožení g) Stupně povodňové aktivity a směrodatné limity pro jejich vyhlašování h) Chráněné a památkové objekty a území i) Zabezpečení pitnou vodou III. ORGANIZAČNÍ ČÁST A. Povodňová opatření a) Organizace povodňové ochrany b) Povodňová komise města a její statut c) Předpovědní a hlásná povodňová služba d) Povodňové zabezpečovací práce e) Povodňové prohlídky f) Povodňová kniha B. Povodňové záchranné práce a) Složky IZS okresu b) Řízení zásahu c) Meziměstská pomoc, pomoc dalších veřejnoprávních složek d) Zabezpečovaná pomoc právnickým a podnikajícím fyzickým osobám e) Spojení a komunikace f) Materiálně technické zabezpečení řídících orgánů a zasahujících jednotek g) Podávání zpráv médiím h) Dokumentování stavu povodně

4 C. Ochrana obyvatel a) Varování a vyrozumění b) Informování, informace médiím c) Vyrozumění d) Evakuace e) Nouzové přežití f) Zabezpečovaná pomoc občanům D. Vyhodnocení povodní - viz. příloha IV. PŘÍLOHY 1. Plán evakuace 2. Záplavové území D. Orlice - Žamberk 3. Jezy a mosty fotografie 4. Využitelné síly, prostředky a služby 5. Povodňové plány právnických a podnikajících fyzických osob jen u výt. č.1 6. Zprávy z povodní r a Manipulační řád VD Pastviny I 8. Manipulační řád VD jez I, II Líšnice, Zámecký rybník 9. Metodické pokyny pro činnost povodňových a zabezpeč. orgánů 10. Vyhodnocení Povodňového dotazníku občanů

5 I. ÚVOD Povodňový plán města Žamberk je zpracován v souladu se zákonem č. 254/2001 Sb., 71 v posledním znění. Je to dokument, který charakterizuje území a informuje jak zabezpečit zajištění spolehlivých informací o vývoji povodně, organizaci záchranných a zabezpečovacích prací, aktivaci povodňových orgánů, zabezpečení hlásné a hlídkové služby, stanovení směrodatných limitů pro jednotlivé stupně povodňové aktivity a způsob ochrany obyvatel. Správce vodních toků - Divoké Orlice a Rokytenky je Povodí Labe s.p., Hradec Králové Příslušný povodňový orgán Povodňová komise města Žamberk a) Základní pojmy Správci vodních toků zajišťují správu významných vodních toků Povodí Labe s.p., u dalších toků Lesy České republiky s.p., Zemědělská vodohospodářská správa a u drobných toků i obce a další osoby. Povodňové orgány jsou definované vodním zákonem a jsou oprávněné k řízení, organizaci a kontrole opatření k ochraně před povodněmi. Povodňová komise je povodňovým orgánem obce v době povodní, při své činnosti se řídí povodňovým plánem a je oprávněna činit opatření a vydávat příkazy. Pro město Žamberk je povodňová komise i povodňovým orgánem mimo povodeň a řídí ochranu před povodněmi. Orgány krizového řízení jsou definované zákonem č. 240/2000 Sb., o krizovém řízení a změně některých zákonů (krizový zákon), ve znění pozdějších předpisů a jsou oprávněné přípravou a řízením opatření za krizové situace. Orgány krizového řízení přebírají oprávnění a povinnosti povodňových orgánů v případě vyhlášení stavu nebezpečí nebo nouzového stavu podle krizového zákona. Nařízením vlády č. 462/2000 Sb., k provedení 27 a 28 krizového zákona, ve znění pozdějších předpisů je specifikován obsah a způsob zpracování krizového plánu, náležitosti a způsob zpracování plánu krizové připravenosti, činnost a složení krizových štábů a složení bezpečnostních rad. Integrovaný záchranný systém (IZS) je definován zákonem č. 239/2000 Sb., o integrovaném záchranném systému a změně některých zákonů, ve znění pozdějších předpisů jako koordinovaný postup jeho složek při přípravě na mimořádné události a při provádění záchranných a likvidačních prací. Základními složkami IZS jsou Hasičský záchranný sbor ČR (HZS), jednotky požární ochrany, zdravotnická záchranná služba a Policie ČR. Vyhláškou Ministerstva vnitra č. 328/2001 Sb., o některých podrobnostech zabezpečení integrovaného záchranného systému, jsou stanoveny zásady koordinace složek IZS, podrobnosti o úkolech Operačních a informačních středisek (OPIS), způsobu zpracování dokumentace a podrobnosti o stupních poplachu poplachového plánu, zásady a způsob zpracování, schvalování a používání havarijních plánů. Zvláštní povodeň vzniká poruchou na vodním díle (VD), která může vést až k jeho havárii včetně protržení hráze vodního díla, a může vést ke vzniku povodňové až krizové situaci na

6 území pod vodním dílem. Ohrožené území může výrazně přesahovat záplavová území a jejich rozsah se v takovém případě vymezí v krizovém plánu. Metodický pokyn odboru ochrany vod Ministerstva životního prostředí pro stanovení účinků zvláštních povodní a jejich začlenění do povodňových plánů rozpracovává postupy kvantifikace zvláštních povodní a způsoby stanovení směrodatných limitů pro hodnocení míry vyplývajícího nebezpečí pro vodní díla, na nichž může dojít ke vzniku zvláštních povodní a určení účinků zvláštních povodní v přilehlém území pod těmito díly. Havárie včetně protržení hráze vodního díla může být způsobená jak přírodní katastrofou, tak teroristickým a válečným napadením vodního díla s možným následným vznikem zvláštní povodně. Velký rozsah ohroženého území, značné destrukční účinky vzniklé povodňové vlny, nutnost zajistit včasné vyrozumění odpovědných orgánů, varování obyvatelstva a včasnou úplnou evakuaci obyvatel, zvířat a majetku z ohroženého území, vyžaduje krizové plánování a řízení a je řešena Plánem ochrany území pod vybranými vodními díly před zvláštní povodní (viz. vlastní Plán ochrany pro VD Pastviny a Vyhláška Ministerstva vnitra č. 328/2001 Sb., o některých podrobnostech zabezpečení integrovaného záchranného systému). Povodňový plán je dokument obsahující souhrn organizačních a technických opatření, potřebných k odvrácení nebo zmírnění škod při povodních na životech a majetku občanů a společnosti a na životním prostředí v rámci určitého územního celku, pozemku nebo stavby (viz TNV ). Hlásná povodňová služba zabezpečuje informace povodňovým orgánům pro varování obyvatelstva a k řízení a vyhodnocování opatření na ochranu před povodněmi. Hlásnou povodňovou službu organizují povodňové orgány a podílejí se na ní ostatní účastníci ochrany před povodněmi. K zabezpečení hlásné povodňové služby organizují povodňové orgány obcí v případě potřeby hlídkovou službu. Podrobnosti o organizaci hlásné povodňové služby upravují povodňové plány. Odborné pokyny pro hlásnou povodňovou službu (dále jen Odborné pokyny) vydává Český hydrometeorologický ústav (dále jen ČHMÚ) a obsahují odborná pravidla pro pozorování a hlášení povodňových stavů, vyhlašování stupňů povodňové aktivity a evidenční listy hlásných profilů kategorie A a B (příloha č. 1). Hlásný profil je místo na vodním toku sloužící ke sledování průběhu povodně. Hlásné profily se podle významu rozdělují do tří kategorií. Základní hlásné profily - kategorie A - jsou vybrané profily s vodoměrnými stanicemi na významných vodních tocích. Informace z těchto profilů jsou nezbytné pro řízení opatření k ochraně před povodněmi na národní úrovni, nebo jsou využívány pro předpovědní povodňovou službu. Jsou profesionálně provozované ČHMÚ nebo správci povodí. Doplňkové hlásné profily - kategorie B jsou profily na vodních tocích, které jsou nezbytné pro řízení opatření k ochraně před povodněmi na regionální (krajské) úrovni. Jsou zřizovány krajskými úřady a provozovány místně příslušnými obcemi. Pomocné hlásné profily kategorie C jsou účelové profily na vodních tocích, které mohou zřídit a provozovat pro své potřeby obce nebo vlastníci ohrožených nemovitostí. Stupně povodňové aktivity (SPA) vyjadřují míru povodňového nebezpečí. Jsou vázány na směrodatné limity, jimiž jsou zpravidla vodní stavy nebo průtoky v hlásných profilech na tocích, popřípadě na mezní nebo kritické hodnoty jiného jevu (denní úhrn srážek, hladina vody v nádrži, vznik ledových nápěchů a zácp, chod ledu, mezní nebo kritické hodnoty sledovaných jevů z hlediska bezpečnosti vodního díla apod.). U zvláštních povodní vyjadřují vývoj a míru povodňového nebezpečí na vodním díle a na území pod ním.

7 Stupně povodňové aktivity (SPA) - vyjadřují míru povodňového nebezpečí. Jsou vázány na směrodatné limity, jimiž jsou zpravidla vodní stavy nebo průtoky v hlásných profilech na tocích, popřípadě na mezní nebo kritické hodnoty jiného jevu (denní úhrn srážek, hladina vody v nádrži, vznik ledových nápěchů a zácp, chod ledu, mezní nebo kritické hodnoty sledovaných jevů z hlediska bezpečnosti vodního díla a pod.). U zvláštních povodní vyjadřují vývoj a míru povodňového nebezpečí na vodním díle a na území pod ním. 1. stupeň povodňové aktivity - bdělost - nastává při nebezpečí povodně a zaniká, pominouli příčiny takového nebezpečí. Za stav bdělosti se pokládá rovněž situace takto označená předpovědní povodňovou službou. Na vodním díle nastává také při nepříznivém vývoji bezpečnosti VD, odvozeném podle hodnocení sledovaných jevů a skutečností v rámci výkonu TBD, nebo při zjištění mimořádných okolností, jež by mohly vést ke vzniku zvláštní povodně. Nebezpečí vzniku souvisí s provozní situací, při které může dojít k mimořádnému vypouštění nebo k odtoku, při kterém je dosažen stav 1. SPA na vybraném vodočtu. 2. stupeň povodňové aktivity - pohotovost - vyhlašuje příslušný povodňový orgán, když nebezpečí povodně přerůstá v povodeň a v době povodně, když však ještě nedochází k větším rozlivům a škodám mimo koryto. Vyhlašuje se také při pokračujícím nepříznivém vývoji bezpečnosti VD, nebo při mimořádném vypouštění vody nebo odtoku z vodní nádrže, při které bude dosažen stav 2. SPA na vybraném vodočtu. Bezpečnost díla se odvozuje podle stavu a vývoje sledovaných jevů a skutečností v rámci výkonu TBD při hodnocení překročení mezních hodnot vybraných veličin. 3. stupeň povodňové aktivity - ohrožení - vyhlašuje příslušný povodňový orgán v době povodně při bezprostředním nebezpečí nebo při vzniku větších škod, ohrožení majetku a životů v záplavovém území. Vyhlašuje se také při vzniku kritické situace na VD podle vyhodnocení TBD při dosažení kritických hodnot sledovaných jevů a skutečností, pokud hrozí havárie díla doprovázená nebezpečím vzniku narušení vzdouvacího tělesa (hráze) VD, nebo za mimořádného vypouštění vody při použití nouzových opatření s vyvoláním povodňové průtoku, při kterém bude dosažen stav 3. SPA na vybraném vodočtu. Krizová situace při živelní pohromě je mimořádná událost, při níž je vyhlášen krizový stav (stav nebezpečí nebo nouzový stav). Předpověď je kvantifikovaná informace předpovědní povodňové služby o očekávaných srážkách, vodních stavech nebo průtocích v určeném místě a čase. Vydává se buď pravidelně nebo při povodni (mimořádná povodňová předpověď). Předpovědní povodňová služba informuje povodňové orgány, popřípadě další účastníky ochrany před povodněmi, o možnosti vzniku povodně a o dalším nebezpečném vývoji, o hydrometeorologických prvcích rozhodných pro vznik a vývoj povodně, zejména o srážkách, vodních stavech a průtocích ve vybraných (předpovědních) profilech. Tuto službu zabezpečuje ČHMÚ ve spolupráci se správci povodí. Předpovědní profil je místo na vodním toku, pro které je vydávána předpověď vodních stavů nebo průtoků. Upozornění ČHMÚ je mimořádná varovná zpráva předpovědní povodňové služby, upozorňující na možnost výskytu extrémních meteorologických nebo hydrologických jevů, zejména možnost výskytu extrémních srážek a možnost výrazného stoupnutí hladin vodních toků s překročením směrodatných limitů pro stupně povodňové aktivity.

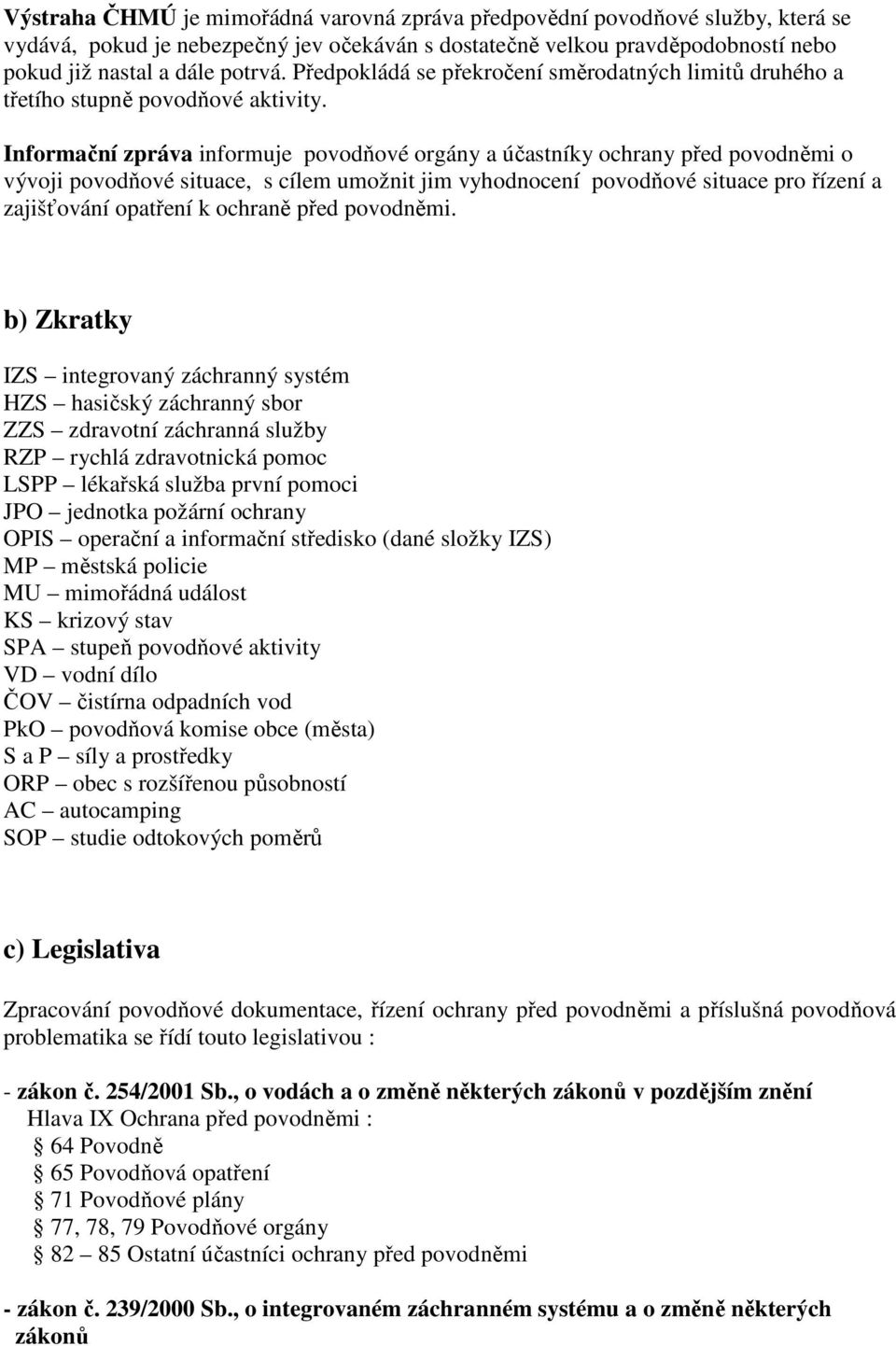

8 Výstraha ČHMÚ je mimořádná varovná zpráva předpovědní povodňové služby, která se vydává, pokud je nebezpečný jev očekáván s dostatečně velkou pravděpodobností nebo pokud již nastal a dále potrvá. Předpokládá se překročení směrodatných limitů druhého a třetího stupně povodňové aktivity. Informační zpráva informuje povodňové orgány a účastníky ochrany před povodněmi o vývoji povodňové situace, s cílem umožnit jim vyhodnocení povodňové situace pro řízení a zajišťování opatření k ochraně před povodněmi. b) Zkratky IZS integrovaný záchranný systém HZS hasičský záchranný sbor ZZS zdravotní záchranná služby RZP rychlá zdravotnická pomoc LSPP lékařská služba první pomoci JPO jednotka požární ochrany OPIS operační a informační středisko (dané složky IZS) MP městská policie MU mimořádná událost KS krizový stav SPA stupeň povodňové aktivity VD vodní dílo ČOV čistírna odpadních vod PkO povodňová komise obce (města) S a P síly a prostředky ORP obec s rozšířenou působností AC autocamping SOP studie odtokových poměrů c) Legislativa Zpracování povodňové dokumentace, řízení ochrany před povodněmi a příslušná povodňová problematika se řídí touto legislativou : - zákon č. 254/2001 Sb., o vodách a o změně některých zákonů v pozdějším znění Hlava IX Ochrana před povodněmi : 64 Povodně 65 Povodňová opatření 71 Povodňové plány 77, 78, 79 Povodňové orgány Ostatní účastníci ochrany před povodněmi - zákon č. 239/2000 Sb., o integrovaném záchranném systému a o změně některých zákonů

9 3, 4, 5 složky integrovaného záchranného systému 15, 16 postavení a úkoly obce a starosty při přípravě na MU a při provádění záchranných a likvidačních prací 23, 24, 25 povinnosti právnických a fyzických osob při MU - zákon č. 240/2000 Sb., o krizovém řízení a o změně některých zákonů 3 stav nebezpečí 21, 22, 23 orgán krizového řízení obec, povinnosti starosty povinnosti právnických a fyzických osob za KS - zákon č. 241/2000 Sb., o hospodářských opatřeních pro krizové stavy a o změně některých zákonů 3 hospodářská opatření pro KS hlava III - systém hospodářských opatření pro KS, humanitární pomoc, regulační opatření - zákon č. 128/2000 Sb., o obcích ve znění pozdějších předpisů - zákon č. 12/2002 Sb., o státní pomoci při obnově území postiženého živelní nebo jinou pohromou a o změně zákona č. 363/1999 Sb., o pojišťovnictví a o změně některých souvisejících předpisů, ve znění pozdějších předpisů - vyhláška MV č. 380/2002 Sb. k přípravě a provádění úkolů ochrany obyvatelstva zřizování zařízení CO, varování, informování a evakuace osob - vyhláška MZe č. 471/2001 Sb. o technickobezpečnostním dohledu nad vodními díly stanovuje kritéria pro jednotlivé kategorie vodních děl a rozsah a četnost provádění dohledu - vyhláška MZe č. 195/2002 Sb. o náležitostech manipulačních a provozních řádů vodních děl - vyhláška MZe č. 236/2002 Sb. o způsobu a rozsahu zpracování návrhu a stanovování záplavových území - vyhláška MZe č. 590/2002 Sb. o technických požadavcích na vodní díla - vyhláška MF č. 186/2002 Sb., kterou se stanoví náležitosti přehledu o předběžném odhadu nákladů na obnovu majetku, sloužícího k zabezpečení základních funkcí v území postiženém živelnou nebo jinou pohromou - nařízení vlády č. 462/2000 Sb., k provedení zákona č. 240/2000 Sb. o krizovém řízení - usnesení vlády ČR č. 382 ze dne k Návrhu strategie ochrany před povodněmi - metodický pokyn odboru ochrany vod MŽP k zabezpečení hlásné a předpovědní povodňové služby (Věstník MŽP ČR č.5/2003, ) vymezuje hlavní pojmy, výběr vodních toků a hlásných profilů, stanovení směrodatných limitů pro SPA podle vodních stavů v hlásných profilech, pozorování vodních stavů v hlásných profilech a informační toky hlásné a předpovědní služby - metodický pokyn odboru ochrany vod MŽP pro stanovení účinků zvláštních povodní

10 (Věstník MŽP ČR, 7/2000) vymezení pojmů, kvalifikace zvláštní povodně, stanovení směrodatných limitů pro SPA, stanovení rozsahu území ohroženého zvláštní povodní - metodický pokyn MŽP k posuzování bezpečnosti přehrad za povodní (Věstník MŽP č. 4/1999) - odborné pokyny pro hlásnou povodňovou službu (MŽP ČR a MZe ČR, 1999) - TNV Povodňové plány ( Zpravodaj MŽP 4/2001) Jez s náhonem na malou vodní elektrárnu objekt bývalého podniku Mosilana ( Orlana )

11 II. VĚCNÁ ČÁST a) Informační část město Žamberk Město Žamberk leží na úpatí Orlických hor v průměrné nadmořské výšce 440 m nad mořem. Počet obyvatel je Nejvyšším bodem 470 m n.m. je kopec Rozálka na západním okraji města.nejnižším místem pak řeka Divoká Orlice v Betlémě 395 m n.m. Město je obcí s rozšířenou působností a s pověřeným úřadem III. stupně, který sídlí v ulici Nádražní 833. Do správního obvodu spadají 3 města a 24 obcí. Veřejnou správu na území města vykonává Městský úřad, který sídlí na radnici (Masarykovo nám. 166) a na budově Města v Nádražní ul. 833 (v přízemí Česká pošta). Město je turistickým centrem pro východní část Orlických hor s nárůstem turistů převážně v letních měsících. Žamberk se pyšní zámkem, který využívá střední odborná škola a rozsáhlou zámeckou zahradou. Poloha města - Žamberk leží v Pardubickém kraji ve vzdálenosti 60 km od krajského města. Město sousedí s katastrálním územím obcí (od severu) Kameničná, Kunvald, Líšnice, Lukavice, Dlouhoňovice a Helvíkovice. Bývalé okresní město Ústí nad Orlicí, kde je nadále soustředěna část státních orgánů a institucí (včetně okresní nemocnice), je vzdáleno 20 km. Školství Ve městě jsou 2 mateřské školky (ul. Tylova a nám. gen. Knopa), 2 základní školy (ul. Nádražní a 28. října), gymnázium (ul. Nádražní), speciální (zvláštní) škola (ul. Nádražní), Střední odborné učiliště a střední odborná škola (zámek) a Zvláštní odborné učiliště a praktická škola Tyršova ulice, které jediné leží v záplavovém území. Zdravotnická a sociální zařízení V ulici Albertova (v záplavovém území) byl v 90.-tých letech min. století vybudován penzion pro důchodce s průměrnou kapacitou 96 osob a 11 osob personálu. Z ubytovaných je cca 17 osob nad 80 let a 17 osob imobilních a s omezeným pohybem. V sousedství penzionu je umístěno do rozsáhlého parku zdravotnické zařízení Albertinum odborný léčebný ústav s hlavní specializací na léčení plicních a dýchacích chorob. Záplavami je ohrožována jen spodní část parku. V případě povodní však může být omezen přístup do tohoto zařízení vzhledem k zaplavení příjezdové cesty. Nutné pak řešit příjezdem po polní cestě od silnice na Kunvald Na Drahách. V opačné části města (mimo záplavovou oblast) je rozmístěna poliklinika s rozsáhlou spádovostí a denní návštěvností přes 1000 osob. Zde ordinuje převážná část lékařů všech základních odborností. Ve městě je nepřetržitá pohotovost RZP (omezená osádka) a v daných časech LSPP (ne v nočních hodinách). Doprava středem města prochází silnice I. třídy č. 11 ve směru Hradec Králové Šumperk a Ostrava s průměrnou frekvencí dopravy až 9000 vozidel za 24 hodin, z toho 230 nákladních automobilů a 100 autobusů. Silnice je ohrožována povodní na východním okraji města u Městského koupaliště. Jižním až západním okrajem města prochází neelektrifikovaná železnice ve směru Hradec Králové Letohrad s průměrným provozem.

12 Významné právnické osoby - Agro Žamberk a.s. skladuje a distribuuje umělá hnojiva a chemické látky, leží v průmyslové části na jižním okraji města. - ZEZ Silko s.r.o. vyrábí elektronické součástky a leží na východním okraji města mimo bytovou zástavbu poblíž obce Líšnice. Závod je ohrožován povodněmi. - Rieter CZ s.r.o. obrábí součástky strojů a leží poblíž železniční stanice na jižním okraji města. Rozmístění složek IZS základní složky IZS jsou rozmístěny takto : a) HZS Pardubického kraje požární stanice v ul. Vrbí v centru města v záplavové oblasti s nepřetržitou službou 4 osob. b) Obvodní oddělení Policie ČR má stanoviště na Husově nábřeží v záplavové oblasti s nepřetržitou službou. c) JPO II sídlí společně s jednotkou HZS Pk a při zásazích využívá i část její techniky. d) Městská policie je další složkou IZS a je rozmístěna v ulici Nádražní 833 (v budově MěÚ). Není zde držena stálá služba. b) Charakteristika zájmového území Žamberkem protéká řeka Divoká Orlice. Její délka při průtoku městem je 5,3 km (od km 81,250 po km 75,950) s výškovým spádem 16m (výška dna od 409,8 do 393,8 m n. m.)plocha povodí po Žamberk po soutok s Rokytenkou měří 207,8 km 2.Tvoří ho převážně horské území Orlických hor na české i polské straně. Zásadní význam v ochraně před povodněmi má vodní dílo Pastvinská přehrada, která je postavena asi 8,5 km nad městem(na km 89,608). Přehrada reguluje průtoky a v převážné většině situací zachycuje přívalové srážkové vody a tím velmi aktivně omezuje možnosti vzniku povodní. Přesto však vznik povodní není vyloučen. Mohou nastat především v případě natolik zvětšeného přítoku do přehrady, že ta již není schopna průtok ovlivnit. Po průtoku řeky městem se v okrajové části Polsko (na km 77,480 při výšce dna 397,10 m n.m.) vlévá do Divoké Orlice říčka Rokytenka (povodí 63,2 km 2 ).

13 Soutok Divoké Orlice a Rokytenky Pod Suticí - Polsko Povodí tvoří horské oblasti Orlických hor v okolí Rokytnice v Orlických horách a Kunvaldu. Těsně před vstupem říčky na katastrální území Žamberka se do Rokytenky vlévá Horský potok protékající Kunvaldem, který je ve správě Lesů české republiky. Jeho průtok tvoří asi 1/3 průtoku Rokytenky pod soutokem s ní. Nebezpečí povodní zde vzniká hlavně při rychlém tání sněhu a letních přívalových deštích. Město Žamberk leží z hlediska ohrožení povodní ve dvou výškových úrovních. Jedna úroveň je v údolí po obou březích řeky Divoké Orlice a Rokytenky. Dno řečiště je ve výšce 393,8-409,8 m n.m., hladina 1leté vody ve výšce 394,93-410,63 m n.m. Břehy v hustě zastavěné oblasti města zpevněné pobřežními zdmi jsou podle výpočtů SOP přibližně 1 m nad hladinou 1 leté vody, výška břehů se pohybuje mezi vypočtenou úrovní hladiny 5 leté a 10 leté vody. Koryto řeky v obydlené části města je tedy schopno pojmout bez vybřežení m 3.s -1. Vodočet u železného mostu 240 cm. Tato oblast, tzv. Podměstí, Betlém a část Polska, je potenciálně téměř celá v oblasti, kterou může za určitých okolností ohrozit povodeň. Zátopové území inundační území (zpracováno podle povodně v r. 2000) je vyznačeno na přiložené mapě v př. č.2. Jedná se o oblast velikosti cca 80 ha, což je asi 26 % plochy obydlených částí města, je zde 300 domů (23 %), žije zde 900 obyvatel města (15%). 45 domů je bez trvalého pobytu osob. Nebezpečí povodní vodou z Divoké Orlice je omezeno funkcí přehrady v Pastvinách. Od doby existence přehrady byla povodeň v únoru r. 1946, v červenci r.1997 a v březnu V r.1946 protékalo podle odhadu asi m 3 /s, výška hladiny u Železného mostu byla asi 350 cm, na silnici na Albertově náměstí asi 100 cm. V červenci r.1997 protékalo při kulminaci asi 125 m 3 /s vody při výšce hladiny u Železného mostu 265 cm. V roce 2000 po deštích a prudkém tání dosáhla voda při kulminaci přes 170m 3 /s (max. přítok do VD Pastviny byl 207 m 3 /s!)

14 Rokytenka poměrně rychle reaguje na prudké deště v jejím povodí. V povodí Rokytenky jsou ohroženy: silnice ke Kunvaldu, RD U Kunvaldu (p. Žabka), v Polsku č.p. 421, 412, 405, 522, 448, 527. Menší vybřežení zde bývají relativně často, bez výrazných škod. Větší povodeň byla v poslední době v r a v r Druhou část města tvoří historické jádro i nová výstavba, která je na terénní plošině m nad úrovní řeky. Tato část leží mimo nebezpečí postižení záplavami. V případě vydatných dešťů zde mohou výjimečně vzniknout záplavy povrchovou vodou. c) Přehrada Pastviny, manipulace, zvláštní povodeň Údolní nádrž Pastviny I na Divoké Orlici byla vybudována v letech pro využití vodní energie a současně pro snížení kulminačních průtoků, které na středním toku Divoké Orlice způsobovaly značné škody. Plocha povodí v přehradním profilu vodního díla je 180,830 km 2, průměrná roční výška srážek 1141 mm a průměrný roční průtok 3,60 m 3.s -1. Vlastní přehradní těleso bylo situováno na toku Divoká Orlice v ř. km 90,685 (číslo hydrologického pořadí ), a to do katastrálního území Nekoř. Hráz vodního díla je gravitační, oblouková (poloměr zakřivení 300 m), zděná z lomového kamene, se šířkou koruny 6,5 m a délkou 192,7 m. Kóta koruny hráze je 474,14 m n. m. (výškový systém - Bpv), přičemž výška hráze je 31,3 m. Bezpečnostní přeliv je tvořen 6 nehrazenými poli s různou úrovní přelivné hrany (I. pole - 470,24 m n. m., II. pole - 471,44 m n. m., III. - IV. pole - 471,85 m n. m.). Délka přepadové hrany jednotlivých polí je 13 m. Kapacita přelivu při úrovni hladiny vody v nádrži na kótě 471,41 m n. m. 30,0 m 3.s -1 na kótě 471,61 m n. m. 40,0 m 3.s -1 na kótě 471,84 m n. m. 55,0 m 3.s -1 na kótě 472,60 m n. m. 180,0 m 3.s -1

15 Hráz vodního díla Pastviny (povodeň r. 2000) V průběhu měsíců listopad a duben je nádrž plynule vypouštěna, resp. napouštěna tak, aby bylo dosaženo hladiny stanovené pro následující období. prostor stálého nadržení (kóta - 454,60 m n. m., 23,0 ha) 1,284 mil. m 3 zásobní prostor - zimní (kóta - 454,60 až 467,60 m n. m., 68,2 ha) 5,527 mil. m 3 (při sněhové pokrývce v Deštném v O.h., dle manipul. řádu, se sníží hladina na kótu 465,60 m..n m.) - letní (kóta - 454,60 až 468,60 m n. m., 72,0 ha) 6,236 mil. m 3 ovladatelný ochranný (retenční) prostor - zimní (kóta - 467,60 až 470,24 m n. m., 81,0 ha) 1,962 mil. m 3 (kóta 465,60 m n.m.) 3,255 mil. m 3 - letní (kóta - 468,60 až 470,24 m n. m., 81,0 ha) 1,253 mil. m 3 celkový ovladatelný objem nádrže (kóta - 470,24 m n. m.) 8,773 mil. m 3 neovladatelný ochranný (retenční) prostor - (kóta - 470,24 až 472,60 m n. m.) 2,050 mil. m 3 celkový ochranný (retenční) objem nádrže - zimní 4,012 mil. m 3 - letní 3,303 mil. m 3 CELKOVÝ objem nádrže (kóta - 472,61 m n. m.) 10,823 mil. m 3 Kategorie díla z hlediska TBD II. kategorie Vlastníkem a provozovatelem tohoto díla je - Povodí Labe s. p. Hradec Králové, Víta Nejedlého 951 (Tel.: * / 730, , Fax: , Mail: vhd@pla.cz, Internet: dílo Pastviny i prioritně slouží k akumulaci vody a k hospodaření s vodou v údolní nádrži za účelem: částečné ochrany území ležícího při řece Divoké Orlici níže po toku před velkými vodami, k čemuž má v nádrži vymezen ovladatelný ochranný prostor o velikosti 1,253 mil. m 3 v letním období (resp. 1,962 mil. m 3 v zimním období) a který lze vhodnou

16 manipulací - předvypouštěním dále zvýšit až na 4,362 mil. m 3 v letním období (resp. na 5,290 mil. m 3 v zimním období). zajištění minimálního zůstatkového průtoku (dále jen MZP) v řece pod vodním dílem ve výši 0,550 m 3.s -1 a dále podle stavu naplnění nádrže odstupňované nadlepšování průtoků v řece na 1,250 nebo 0,800 m 3.s -1. energetického využití odtoku vody z nádrže ve špičkové vodní elektrárně s hltností turbiny 12 m 3.s -1 (1 Francisova turbína o instalovaném výkonu kw, vlastník vodní elektrárny - VČE - elektrárny s. r. o., Hradec Králové, Křižíkova 788, Tel.: , Fax: , Mob.: ), která je jeho nedílnou součástí. Odtok ve špičkovém režimu je vyrovnáván samostatným, níže ležícím vodním dílem Pastviny II. Vodní dílo je zároveň v souladu s podmínkami obecného užívání vody a se zásadami manipulací platnými pro plnění výše uvedených účelů díla, také využíváno zejména k rekreaci a vodním sportům na vodní hladině nádrže, sportovnímu rybaření, vlnovému nadlepšování průtoků v řece níže po toku pro vodní sporty, regulaci odtoku vody z nádrže při řešení čistotářských havárií, uvolňování koryta toku při výskytu ledových jevů apod. Manipulace za povodní Povodňová situace na vodním díle je definována naplněním nádrže na úroveň maximální hladiny zásobního prostoru (467,60 m n. m. zimní, 468,60 m n.m. letní), při současném přítoku do nádrže vyšším než 12 m 3.s -1. Pro zvýšení ochranného účinku nádrže bude, na základě operativní předpovědi ČHMÚ, vydané písemně ve formě UPOZORNĚNÍ či VÝSTRAHY, upozorňující na očekávaný výskyt dešťových srážek, tání sněhové pokrývky a následně zvýšení průtoků s možností dosažení stupňů povodňové aktivity, na příkaz VHD PL neprodleně zahájeno předvypouštění zásobního prostoru nádrže odtokem do velikosti 40 m 3.s -1. Za povodňové situace se VYPOUŠTÍ přitékající množství až do velikosti Q = 55 m 3.s -1. O velikosti odtoku rozhodne VHD s přihlédnutím k vyhodnocení průběhu povodňové vlny, získaného z předpovědního hydrologického modelu HYDROG a podle rozhodovacích tabulek (viz příloha G manipulačního řádu). Pokud bude stanovena velikost odtoku vyšší než 40 m 3.s -1, oznámí VHD tuto skutečnost povodňovým komisím obcí s rozšířenou působností nejpozději 6 hodin před provedením příslušné manipulace. Při dosažení kóty 1. bezpečnostního přelivu se postupně uzavírají spodní výpusti tak, aby byla pokud možno zachována stávající velikost odtoku beze změny. Pokud dochází k plnění neovladatelného ochranného prostoru a spodní výpusti jsou již zcela uzavřeny, je VHD oprávněn dát příkaz k zastavení špičkové VE Pastviny I. Při dosažení kóty maximální hladiny 472,60 m n. m. a nebezpečí jejího překročení se znovu otevírají spodní výpusti tak, aby tato hladina nebyla překročena. Za této situace nesmí odtok z nádrže překročit velikost přítoku do nádrže.

17 Poklesne-li hladina po kulminaci povodně na kótu 471,60 m n. m., udržuje se dále otevíráním spodních výpustí odtok 40 m 3.s -1 až do vyprázdnění ovladatelného ochranného prostoru nádrže. Manipulace za povodně se řídí platným manipulačním řádem vodního díla Pastviny na Divoké Orlici, za jehož dodržení odpovídá Povodí Labe s. p. Hradec Králové (vodohospodářský dispečink - (Tel.: * / 720, , Fax: , Mail: vhd@pla.cz, Internet: Mimořádnou manipulaci na vodním díle nad rámec schváleného manipulačního řádu s možným dosahem nad rámec správního obvodu obce s rozšířenou působností NAŘIZUJE po projednání s příslušnými povodňovými orgány obcí s rozšířenou působností (při nebezpečí prodlení pouze oznamují) povodňový orgán kraje (Pk.) Zvláštní povodeň Nastává při poruše nebo havárii na VD. Vlastník vodního díla Povodí Labe s.p. je povinen informovat obce pod VD o nebezpečí vzniku zvláštní povodně. Vzhledem k odborným posudkům, stavební dispozici hráze, pravidelné údržbě a četnosti kontrol je destrukce hráze VD (úplná nebo částečná) málo pravděpodobná. Na základě výpočtů průlomové vlny by při plné destrukci hráze došlo k vyprázdnění hráze průtokem přes 3000 m 3 /s a čelo průlomové vlny by zasáhlo východní část Žamberka asi za 70 minut. Za této situace by byl vyhlášen krizový stav a situaci by řídily krizové orgány ORP a Pardubického kraje. Do záchranných a likvidačních prací by pak byla zapojena převážná část složek IZS na celostátní, krajské úrovni a místní úrovni. Došlo by ke ztrátám na životech a značným materiálním škodám. Poř. čís. d) Další vodní díla a stavby Přehled jezů, mostů a rybníků : 1. Jezy Říční kilometr 1. 79, ,022 Typ jezu (délka / rozdíl hladin v m) vakový (16 /1,4) pevný, stavidlová propusť (31,2 / 1,3) Vlastník Město Žamberk Tel.: Majitelé FO: Růžička, Ing. Číž, Svoboda Bydliště: Praha (Číž) Fotografie jezů jsou uvedeny v příloze č.3 /II Provozovatel Město Žamberk manipulant Kulhánek Mob.: Power Eco s.r.o., Praha manipulant p. Vábr, p. Číž Mob.: , Evid. list A 2115 B 2009 Poř. čís. 2. Rybníky Vodní nádrž Plocha [ha] 1. rybník 0,20 Tok Vlastník Provozovatel přítok do náhonu Divoké Orlice David Anthony Parish, Žamberk 1371 Tel.: Správa Parishových lesů Tel.: manipul. Pokorný Tel.:

18 2. rybník 0,17 3. rybník 0,17 4. rybník 0,74 5. Velký (Zámecký) rybník (objem m 3 ) 4,90 přítok do náhonu Divoké Orlice přítok do náhonu Divoké Orlice přítok do náhonu Divoké Orlice náhon Divoké Orlice 6. Dymlovský rybník 2,89 Rokytenka David Anthony Parish, Žamberk 1371 Tel.: David Anthony Parish, Žamberk 1371 Tel.: David Anthony Parish, Žamberk 1371 Tel.: David Anthony Parish, Žamberk 1371 Tel.: ČRS MO Žamberk Tel.: Správa Parishových lesů Tel.: manipul. Pokorný Tel.: Správa Parishových lesů Tel.: manipul. Pokorný Tel.: Správa Parishových lesů Tel.: manipul. Pokorný Tel.: Správa Parishových lesů Tel.: manipul. Pokorný Tel.: ČRS MO Žamberk manipul. J. Vábr Tel.: Mosty, lávky P.č. Charakteristika mostu, lávky Poloha Nosnost /t/ 1. Železobetonová lávka pro pěší (nad úroveň terénu zvednuta o 3 schody) 2. Betonový most, dvouproudový postavený v r Železný most s asfaltovým povrchem Železňák, jednoproudový 4. Železo dřevěná lávka pro pěší se střed.pilířem 5. Betonový most, dvouproudový se střed.pilířem 6. Betonový, dvouproudový most se střed.pilířem Spojuje Havlíčkovo nábř. (za sokolovnou) s Husovým nábřežím a ulicí Pod Kapličkou Na silnici na Kunvald spojující ulice Tyršova a Na Drahách Spojující ulice Hluboká a Albertovo nám. Spojuje ulice Pod Skalami a Havlíčkovo nábř. s ulicí Orlickou Spojuje část Pod Suticí s Betlémem Spojuje část Betlém s Polskem za soutokem s Rokytenkou Vzdálenost od 3. SPA po spodní hranu Poznámka - - K lávce připevněno plyn.potrubí - 0 3,5 t 100 cm ke kopečku k Mosilaně Železná lávka pro pěší, vyvýšená nad terénem o 3 schody 8. Betonový most na hlavní silnici č. 11 Fotografie mostů a lávek jsou v příloze č. 3/II Leží ve střední části Betléma a spojuje Betlém s protějším zalesněným a skalnatým břehem k osamělým domům a silnici na Kameničnou Spojuje Žamberk s obcí Helvíkovice U Jelena strateg. most 1. Vakový jez Vakový jez na koupališti je zde umístěn z důvodu zlepšení podmínek pro koupání v korytě toku Divoká Orlice pro návštěvníky místního koupaliště. Vakový jez je gumové válcové zařízení natažené kolmo na tok řeky. Vak je v provozu v měsících květen září. V zimním období je vypuštěn a svoji funkci neplní. Vakový jez je vodním dílem, který zhoršuje průběh povodně. Při průtocích 20 m3/s a více, pokud není jez vypuštěn (úplně či zčásti) se voda vylévá na pravý břeh a vtéká do zahrady rodinného domu (Jirešovi).

19 Nutné provést vyrozumění správce koupaliště p. Kulhánka (tel ) o průtocích 20 m3/s a více provedení vypuštění vaku a odstranění oplocení. Vypouštění jezu se provádí manuálně ze šachty a trvá dle tlaku vody na vak: 2,5 3 hodiny. Zpětně se vak napouští kalovým čerpadlem. 2. Pevný karetkový jez Jez se stavědlovou propustí leží v ř. km 78,022, 200 m nad býv. textilní továrnou. Toto VD přísluší k této továrně. Dílo složí k usměrnění části vodního toku náhonem k výše uvedenému podniku na elektrárnu pro výrobu elektrické energie. Náhon lze uzavřít výsuvným stavědlem. Délka náhonu cca 700 m. Při II. SPA zabezpečit otevření jezu a snížení hladiny vody v korytě od vlastního jezu po stodoly na Havlíčkově nábřeží. Manipulace na jezu při zvýšení hladiny vody popisuje manipulační řád vodního díla. Majitelé bývalé továrna a malé vodní elektrárny: Příjmení Funkce Telefon Poznámka zaměstnání do bytu mobil Jiří Růžička Ing. Pavel Číž Tomáš Svoboda FO - spolumajitelé pavel.ciz@i.cz Činnost vodního díla se řídí zpracovaným manipulačním řádem. Při vyhlášení 2. SPA je nutné prověřit manipulaci na jezu Povod. komisí města a to dotazem manipulant p. Vábr ( ) a popř. majitel Ing. Číž.

20 Základní protipovodňové činnost majitele VD (správce) : - Při dosažení 2. SPA: otevřít štěrkové stavědlo a dle potřeby postupně i karetky ke snížení výšky hladiny vody a uzavřít stavědla do náhonu (pokle vody v odpadním kanálu z MVE) - V zimním období: při tvorbě ledu, ledových nápěchů nebo chodu ledové kaše otevřít karetky ke změně výšky vodní hladiny a rozlámání ledu a k odchodu ledových ker a kaše. Poté lze karetky uzavřít. Při zámrzu řeky ve vzdutí udržovat volný pruh o šířce 1 m od karetek výše pro odplouvání ledů plavoucích pod zámrzem. Pohyblivé mechanické části jezu udržovat provozuschopné. - Během roku: udržovat v provozuschopném stavu mechanické části jezu s důrazem na zimní období. Jezu věnovat pozornost kontrolní činnost ze strany povodňových orgánů obce. 3. Odvodňovací struha v Betlémě Tato stavba byla vybudována na přelomu 30. a 40. let 20. století jako součást rozsáhlých protipovodňových úprav v Betlémě. Suchý odpadní příkop (struha) v délce 1000 m začíná za čp. 502 poblíž vyústění Tovární ulice na asfaltovou cestu Betlémem a končí před čp. 484 (150 m nad historickým domkem P. Diviše) propustí pod asfaltovou silnicí. Účel: struha byla postavena k odvodnění luk a zahrad na levém břehu řeky za silnicí. Tato cesta lemující koryto řeky zde vytváří umělou hráz pro níže položené nemovitosti a pří vzniku povodní se zde vytváří umělé jezero. Struha pak po snížení hladiny vody v korytě odváděla tuto naakumulovanou vodu zpět do koryta. V současné době je funkční spodní polovina struhy, střední část je zatrubněna a její části jsou v majetku jednotlivých vlastníků nemovitostí. Odvod vody je usměrňován stavědlem u čp. 484 (p. Král). Povodně v r ukázaly, že není nutné uzavírat stavědlo proti vniknutí stoupající vody v korytě propustí na pozemky za silnicí, protože podloží cesty je propustné, ale je nutné zabezpečit kontrolu otevřeného stavědla (popř. jeho otevření) po snížení vody v korytě. Kontrolu otevřeného stavědla provést rovněž o 200 m dále u stavědla oproti domku P. Diviše.

21 Stavědlo struhy v Betlémě u čp m od komunikace procházející Betlémem Základní činnosti: provádí Technické služby města - Při 2. S P A - uzavřít obě propusti (stavědla do spodní polohy) - zkontrolovat propustnost struhy a jednotlivých propustí, které jsou za běžné situace na několika místech ohrazeny pletivem a mříží - zkontrolovat druhou propust pod silnicí o 100m dále oproti domku P. Diviše, která slouží k odvodnění louky mezi silnicí a protějšími 3 domky - Při poklesu vody v korytě a průchodnosti silnice provést kontrolu otevření stavědla a jeho případné otevření dvojicí zdatnějších osob (stavědlo může být ještě zaplaveno). - Údržba : Technickými službami města udržovat v provozuschopném stavu obě propusti pod silnicí vyúsťující regulací do koryta. Schéma struhy z r je přílohou Povodňového plánu města. 4. Vodní stupeň Pod Suticí Nad soutokem s Rokytenskou v části Pod Suticí se nachází Pevný spádový stabilizační stupeň z lomového kamene vystavěný jako součást regulace řeky a slouží ke stabilizování zpomalení toku řeky. Zvláštní povodeň (mimo zvláštní povodeň havárií na VD Pastviny) Zvláštní povodeň může nastat protržením hráze Zámeckého rybníka. Vlastník VD je D.A. Parish. Vzhledem ke zpevnění a tloušťce hráze je její destrukce málo pravděpodobná. Kromě obdobného zaplavení části města jako při přirozené povodni by došlo k poškození silnice I. tř. č. 11 a její až několika denní neprovozuschopnost. e) Vybrané výpočtové výšky hladiny v závislosti na průtoku Řeka Divoká Orlice

22 Lokalita Výška břehu m n.m. Pod jezem 401,5 býv. Mosilana Na jezu 401,9 Nosálovi 403,95 Proti policii 404,70 U kluziště 405,05 Jez koupal. 406,10 Km říčního toku Výška dna m n.m. 77, ,1 78, ,8 78, ,95 79, ,3 79, ,85 79, ,3 1-letá voda 30 m 3 /sec Stav -břeh /cm/ 5-letá voda 72 m 3 /sec Stav břeh /cm/ 10-letá voda 99 m 3 /sec Stav břeh /cm/ 20-letá voda 127 m 3 /sec Stav břeh /cm/ 100-letá voda 195 m 3 /sec Stav-břeh /cm/ (40) (-30) Řeka Divoká Orlice po soutoku s Rokytenskou Lokalita Výška břehu m n.m. Láv.Betlém 398,3 Km říčního toku Výška dna m n.m. 1-letá voda 31 m 3 /sec Stav -břeh /cm/ 5-letá voda 84 m 3 /sec Stav břeh /cm/ 10-letá voda 116 m 3 /sec Stav břeh /cm/ 20-letá voda 148 m 3 /sec Stav - břeh/cm/ 100-letá voda 227 m 3 /sec Stav-břeh /cm/ 76, , Rokytenka Lokalita Most Polsko- Krejsovi Hloubka koryta cm 1-letá voda 7 m 3 /sec Stav -břeh cm cm 5-letá voda 21 m 3 /sec Stav -břeh cm cm 10-letá voda 28 m 3 /sec Stav břeh cm cm 20-letá voda 38 m 3 /sec Stav -břeh cm cm 100-letá voda 61 m 3 /sec stav -břeh cm cm f) Místo a druh ohrožení Povodní nejvíce ohrožená místa a objekty, příčiny ohrožení a opatření k omezení následků povodně.

23 Ohrožená místa Ohrožení Opatření k omezení následků Zahradnictví ing. Ladislav Fajt Tel.: ZEZ SILKO s.r.o. Tel.: Autokempink provozovatel p. Kulhánek Tel.: , Fotbalové hřiště Koupaliště provozovatel p. Kulhánek Tel.: Mob.: Záplava vodou vylitou z břehů nad ohroženými objekty z důvodu vysokého stavu, nastavením ledových ker či jiných překážek na řece nebo náhonu Záplava vodou vylitou z břehů až 500m nad ohroženou oblastí. Záplava vodou vylitou z břehů přímo v oblasti.vznik překážky z ledových ker, příp. jiného materiálu. Odstranění překážek Udržování rýhy a valu mezi trénink. fotbalovým hřištěm a autokempinkem. Vypuštění vakového jezu Udržování výšky břehů Odstraňování překážek. Pila Parisch Tel.: č.p.187, Domy č.p.188, 189, 190, 191, 469, býv. kluziště Sokolovna Domy v ul. Ve Vrbí, Tyršova, Jiráskovo nám, Českých bratří Krčmářova, Havlíčkovo nábřeží, Husovo nábřeží, Lipová, Pod Kapličkou, dolní část Na Drahách Ulice Dvořákova, Macharova, V Zátiší, Pod Sanatoriem, Husovo nábřeží, Terezy Svatové, Albertovo nám., Albetova, Brorsenova, Pujmanové, Máchova, Orlická. Nejvíce (nejdříve) ohrožená č.p. 399,401, 400, , 350, 374 a domy v ulicích T. Svatové, Brorsenova, Pujmanové, Máchova a Albertovo nám. Pila firmy Forman Tel.: Záplava vodou vylitou z břehů náhonu příp. Zámeckého rybníka Záplava vodou z přepadu Zámeckého rybníka, zpětná voda ze řeky propustí přepadu rybníka, při vyšším stavu přelitím břehu řeky. Průtok vody z býv. kluziště Záplava vodou vylitou z břehů, zatopení sklepů zpětnou vodou z kanalizace zvýšení hladiny nahromaděním ledových ker nebo jiných překážek před mostem Záplava vylitou vodou. Kritické místo u č.p. 399, 401, 350 (Elstnerovi, Nosálovi) Brod u lávky u vodáren Záplava vodou vylitou z břehů, zatopení zpětnou Dodržení manipulačního řádu náhonu, regulování (omezení průtoku). Při 2. SPA odpouštění vody z rybníka Omezení přítoku do rybníka Individuální ochrana domů. Pytle s pískem Odstranění překážek Zvýšení břehu (pytli s pískem Individuální ochrana domů Uzavěra nebezpečných úseků (MP). Zvýšení břehu (pytli s pískem, fošnami ) Odstraňování nánosů a jiných (i umělých) překážek na dně řeky. Individuální ochrana domů Uzavěra nebezpečných úseků (MP) Dodržení manipulačního řádu jezu (vyhrazení )

24 Havlíčkovo nábřeží, Pod Skalami (nejvíce č.p. 1145, 1107, 431) Ulice U Splavu, Tovární, zahradní chatky na pravém břehu za mostem do Polska (jsou zaplavovány jako první v Žamberku) Betlém, Zkrácená ( č.p. 486 Durchánek) Silnice na Kunvald domy U Kunvaldu čp. 416, 417, 712 (pod Řehákovým kopcem) Ulice Dymlovská (č.p.412, 522, 527, 448) vodou z kanalizace nahromadění ledových ker nebo jiných materiálů na jezu u Mosilany, nebo u lávky Orlická ul. Záplava vodou vylitou z břehů, zatopení zpětnou vodou vystouplou ze řeky náhonem nahromadění ledových ker nebo jiných materiálů na jezu u býv. textilky Mosilana. nebo u mostu do Polska Záplava vodou vylitou z břehů. Zatopení zpětnou vodou vystouplou ze řeky odtokovou propustí Záplava vodou vylitou z břehů Rokytenky Záplava vodou vylitou z břehů Rokytenky Odstraňování překážek v toku Individuální ochrana domů Individuální ochrana domů Odstraňování překážek v toku Uzávěra nebezpečných úseků (MP) Individuální ochrana domů Zavření odtokové propusti Uzávěra nebezpečných úseků (MP) Při poklesu vody v korytě otevření stavědla propusti u čp. 484 (dolní Betlém) Uzavření silnice (MP) Individuální ochrana domů Individuální ochrana domů Udržování ochranných hrází Uzávěra nebezpečných úseků (MP) VENCL-SERVIS Vodovody a kanalizace s. r. o. Tel.: Mob.: průtok nad 30 m 3.s -1 dochází zaplavení vodního zdroje V4 - Havlíčkovo nábřeží ( Pod pivovarem ) více jak 40 m 3.s -1 - začíná zaplavování zdroje elektro nutno překontrolovat tlakové zhlaví přechod na nouzový zdroj SK 23A a V3 - Albertova - ČOV II nad 100 m 3.s -1 dochází k zaplavování objektu Albertova 1393 cca od 40 m 3.s -1 a výše dochází k ohrožení ČOV II nutno řešit vodárenský dispečink nutnost zaplavit volné prostory ČOV II a nadále přejít na nouzový provoz g) Směrodatné limity pro vyhlašování SPA a hlásné profily

25 Míra povodňového nebezpečí vázaná na směrodatné limity, jimiž jsou zpravidla vodní stavy na hlásných profilech se vyjadřuje pomocí stupňů povodňové aktivity (zákon 254/2001 Sb., 70). 1. SPA (stav bdělosti) : - při nebezpečí povodně - zahajuje činnost hlásná a hlídková služba - prověrka spojení na povodňové orgány (povodňová komise města) - barevné označení zelená 2. SPA (stav pohotovosti) : - zaplavování části území mimo koryto - aktivují se povodňové orgány (činnost povodňové komise) - pohotovost S a P pro zabezpečovací a záchranné práce - barevné označení žlutá 3. SPA (stav ohrožení) : - nebezpečí vzniku větších škod, ohrožení zdraví osob a majetku - provádějí se zabezpečovací a záchranné práce a popř. evakuace - při dosažení kritických bezpečnostních hodnot na VD Pastviny - barevné označení červená Druhý a třetí stupeň vyhlašují a odvolávají povodňové orgány! Podkladem je dosažení (nebo předpověď jeho dosažení) směrodatného limitu : - hladin nebo průtoků stanovených v povodňovém plánu (viz. níže) - zpráva předpovědní (ČHMÚ, PLA) nebo hlásné povodňové služby (z horního toku) - doporučení správce vodního toku (PLA s.p.) - oznámení vlastníka nebo uživatele vodního díla (VD Pastviny PLA s.p., Zámecký rybník p. Parisch) - popř. další skutečnosti charakterizující míru povodňového nebezpečí Hlásné profily : Nejčastěji frekventovanými směrodatnými limity jsou však vodní stavy (tj. v cm na vodočetné lati nebo podle výšky barevných značek jednotlivých SPA mosty a lávky na toku v Žamberku) ve výjimečných případech průtoky (např. na odtoku z vodních děl), v hlásných profilech na tocích (popř. mezní nebo kritické hodnoty jiného jevu - denní úhrn srážek, vznik ledových nápěchů apod.). Jednotlivé stupně povodňové aktivity pak platí pro určitý úsek toku (tzv. povodňový úsek), ke kterému je hlásný profil přiřazen. Metodický pokyn k zabezpečení hlásné a předpovědní povodňové služby (viz Věstník MŽP ČR - částka 5/2003) rozděluje hlásné profily do 3 kategorií podle plošného rozsahu povodí: - Hlásný profil C (most na Kunvald)

26 základní (kategorie A) - profily s vodoměrnými stanicemi na vodohospodářsky významných tocích. doplňkové (kategorie B) - profily na vodních tocích, které jsou nezbytné pro řízení opatření k ochraně před povodněmi na okresní úrovni. pomocné (kategorie C) - jsou účelové profily na vodních tocích, které mohou zřídit a provozovat pro své potřeby obce nebo vlastníci ohrožených nemovitostí. Doporučené minim. vybavení hlásného profilu: vodočetná lať, popř. 3 barevné značky vodních stavů. Rozmístění hlásných profilů ktg. C ve městě : 1. na D. Orlici : a) vodočetná lať : - vakový jez na koupališti - pravý břeh u Železného mostu (nábřežní zeď) b) značky pro jednotlivé SPA : - most na Kunvald (oba krajové pilíře) - železný most (levý břeh nová nábřežní zeď) - lávka Pod Skalami (středový pilíř) - most Pod Suticí (středový pilíř) - most do Polska (pravý vnitřní pilíř) - lávka v Betlémě (levý kamen. pilíř) - most na silnici č. 11 U Jelena (pravý krajní pilíř) 2. Na Rokytence : a) vodočetná lať : - Polsko u domu čp. 412 (J. Krejsa), u mostu Rozmístění hlásných profilů mimo město : Rozhodující vodočet pro Žamberk na Divoké Orlici je v Nekoři, 1,5 km pod hrází VD Pastviny I. Jeho stav sleduje a průtoky směrodatné pro vyhlášení jednotlivých stupňů povodňové aktivity hlásí na Městský úřad (případně na požádání sdělí) přehrada Pastviny hrázný (Zd. Dvořák) Tel.: , Mob.: / ! Údaje z tohoto hlásného profilu ktg. A lze zjistit na internetové adrese Orientačním vodočtem je i hlásný profil ktg. B v Klášterci n. Orl a ktg. A v Orlickém Záhoří. Směrodatné limity pro vyhlášení jednotlivých SPA pro město Žamberk : SPA D. Orlice Rokytenka /Q v m 3 /s/ / Q v m 3 /s/

27 Výška hladiny na vodočtech směrodatná pro vyhlášení stupňů povodňové aktivity na řece DIVOKÉ ORLICI - PRO ÚZEMÍ NEKOŘ - ZÁCHLUMÍ SPA I. - bdělost II. - pohotovost III. - ohrožení PROFIL Nekoř vodní stav [cm] Q [m 3.s -1 ] Pomocný vodočet Koupaliště Žamberk (při vypuštěném vaku) (x) 110 cm 31 m 3 3.s cm 41 m 3 45 / sec 145 cm 49 m 3 / sec 70 Pomocný vodočet U Železného mostu v Žamberku Q Vod.stav /cm/ ( x ) Při napuštěném vaku může být stav max. v úrovni 160 cm. Při vyšším průtoku musí být částečně nebo zcela vypuštěn. Vypouštění vak. jezu při II. SPA a hrozbě dalšího nárůstu průtoků provádí p. Kulhánek tel Na ROKYTENCE PRO MĚSTO ŽAMBERK SPA Vodní stav [cm] Q [m 3.s -1 ] I. - bdělost 5 II. - pohotovost III. - ohrožení Nadmořské výšky pro jednotlivé stupně povodňové aktivity v hlásných profilech ktg. C Profil - název 1. SPA (pro Q = 30 m 3 /s) H /m n.m. 2. SPA (pro Q = 45 m 3 /s) H /m n.m. 3. SPA (pro Q = 70 m 3 /s) H /m n.m. Označení hlásného profilu Most na Kunvald 403,69 404,00 404,47 C VII Železný most 402,85 403,18 403,66 C VI Lávka Pod Skalami 402,23 402,47 402,84 C V Most Pod Suticí 399,93 400,25 400,76 C IV Most do Polska - 398,35 398,77 399,27 C III

28 včetně Rokytenky + Q:5,10,20 m 3 /s Ocel.lávka Betlém 396,81 397,12 397,67 C II Most přes silnici č ,77 395,03 395,51 C I Pozorování vodních stavů Pozorování vodních stavů provádí Městská policie, dobrovolníci z řad SDHO (neaktivní v JPO II) a pan Krejsa Polsko čp. 880 tel h) Chráněné a památkové objekty, stromy a území v záplavovém území Přírodní park Orlice : Žamberk leží v rozsáhlém přírodním parku Orlice. Hranice v terénu pro k.ú. Žamberk jsou k.ú. Líšnice po obou březích řeky Divoké Orlice po autocamping (cca 150 m po obou stranách řeky). Průběh hranice přes vlastní město je ohraničen břehy řeky až po most v Helvíkovicích U Jelena. V Betlémě pak do parku patří i pravobřežní skalnaté zalesněné svahy. Územní systém ekologické stability : Koridor probíhá tokem a bezprostředně podél něho. Biocentra u toku jsou : a) D. Orlice : - pravobřežní stráně pod Líšnicí (za ZEZ SILKO s.r.o.) - levobřežní prostor 300 m nad autocampem - pravobřežní skalnaté stráně v Betlémě b) Rokytenka : - 2 dílčí levobřežní prostory podél toku U Kunvaldu - meandry řeky u Dymlovského rybníka a vlastní rybník - podél ústí Rokytenky v Polsku Památné stromy : P.č. Název, počet Lokalita 1. Dub letní 2 ks Za AC 100 m směrem na Líšnici 2. Dub letní 1 ks U silnice I. tř., č. 11 v zatáčce odbočka na koupaliště Na hrázi Zámeckého rybníka 3. Alej : dubů letních 36 ks, Olše lepk., Habr obec. po 1 ks 4. Buk lesní červenolistý 1 ks Na zahradě domu čp. 193 (dříve MŠ), oproti hrázi Zámeckého rybníka 5. Jasan ztepilý 1 ks U parkoviště pod zámkem oproti ZOU Tyršova ul. 6. Buk lesní červenolistý 1 ks Před sokolovnou, Tyršova ulice 7. Dub letní 1 ks Za zahradami domů na Jiráskově nám., směrem k radnici. 8. Lípa velkolistá 2 ks U pomníku na Jiráskově náměstí 9. Buk lesní červenolistý 1 ks U domu čp. 630 oproti hasičské zbrojnici 10. Lípa malolistá 1 ks Poblíž čp. 408, vpravo za mostem do Polska Památné objekty : Název památky Adresa - lokalita Číslo památky Poznámka Socha sv. J. Křtitele Zahrada u čp. 310, Husovo nábřeží 4151
