2 210 ELEKTRIKÁŘSKÉ HMOŽDINKY Smyčková hmoždinka ClipFix SF plus LS Přehled SF plus LS smyčková hmoždinka Vhodná pro: Popis Upevňovací rozsah 3-40 mm. UV stabilní. Neobsahuje halogeny a je nehořlavý pro vyšší bezpečnost v případě požáru. VÝHODY NA PRVNÍ POHLED Západka Klín Klínový účinek mezi západkou a klínem umožňuje vysoké hodnoty přídržné síly. Vysoce kvalitní materiál: nylon bez obsahu halogenů a odolný proti šíření plamene. Snadná šetří až 80% času. Ø vrtáku minimální hloubka upínací rozsah vyvrtané díry d 0 t D [Ø mm] SF plus LS 3/ SF plus LS 8/ SF plus LS 20/ Minimální hloubka vyvrtané díry pro nejmenší daný průřez kabelu. Jednoháčková hmoždinka ClipFix SF plus ES Dvouháčková hmoždinka ClipFix SF plus ZS Doporučená zatížení N rec (zahrnující koeficient bezpečnosti 4) Ø vrtání zatížení [kn] 6 0,1 6,1 0,1 6,2 0,08 6,3 0,06 6,4 0,06 Přehled SF plus ZS dvouháčková hmoždinka ClipFix plus SF plus ES jednoháčková hmoždinka Clip fix plus Vhodná pro: kabelů plastových trubek základní ZNALOSTI Obecné principy e, správný postup při vrtání a mnohé další viz str

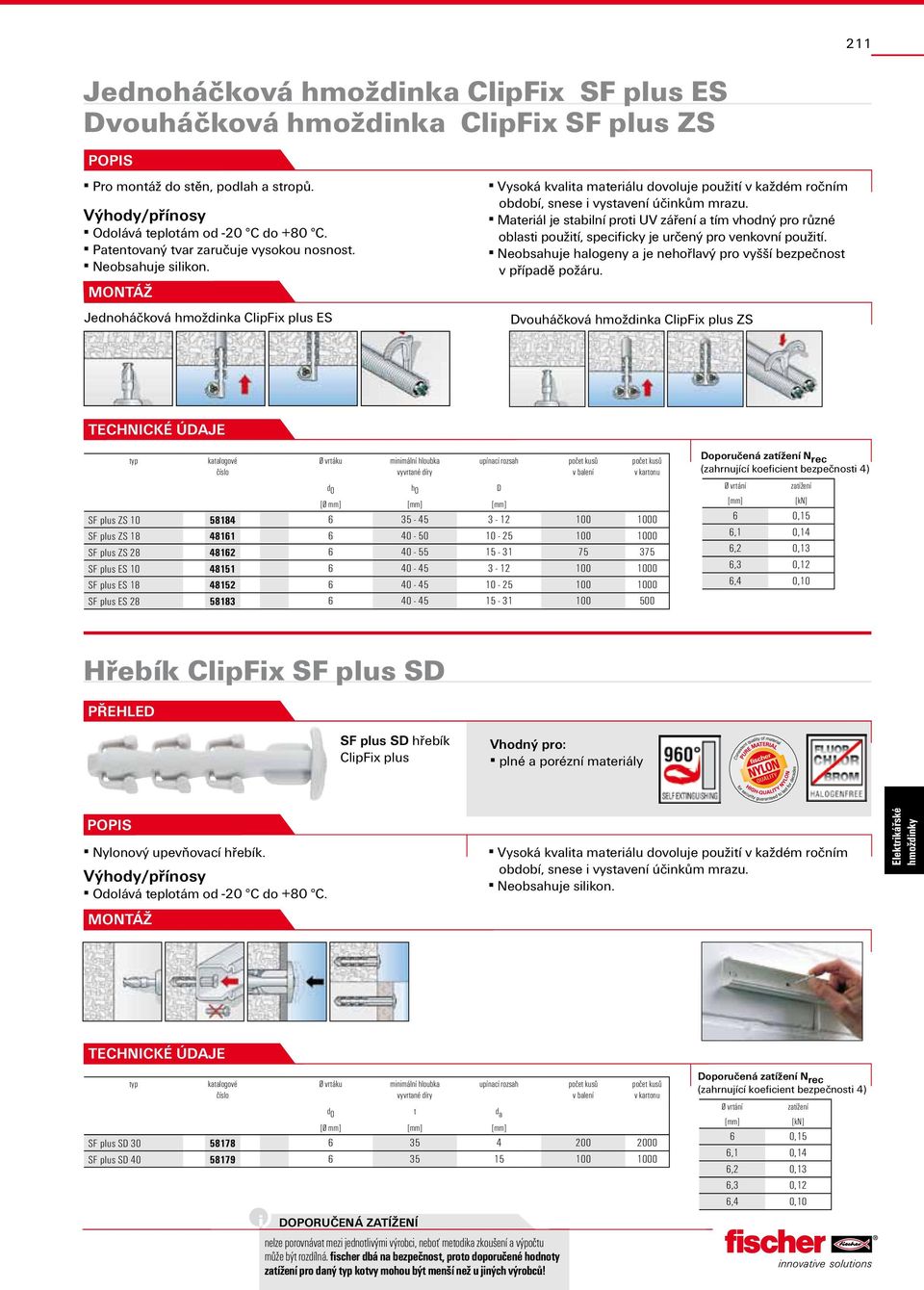

3 211 Jednoháčková hmoždinka ClipFix SF plus ES Dvouháčková hmoždinka ClipFix SF plus ZS Pro do stěn, podlah a stropů. Patentovaný tvar zaručuje vysokou nosnost. Jednoháčková hmoždinka ClipFix plus ES Vysoká kvalita materiálu dovoluje použití v každém ročním období, snese i vystavení účinkům mrazu. Materiál je stabilní proti UV záření a tím vhodný pro různé oblasti použití, specificky je určený pro venkovní použití. Neobsahuje halogeny a je nehořlavý pro vyšší bezpečnost v případě požáru. Dvouháčková hmoždinka ClipFix plus ZS Ø vrtáku minimální hloubka upínací rozsah vyvrtané díry d 0 h 0 D [Ø mm] SF plus ZS SF plus ZS SF plus ZS SF plus ES SF plus ES SF plus ES Doporučená zatížení N rec (zahrnující koeficient bezpečnosti 4) Ø vrtání zatížení [kn] 6 0,15 6,1 0,14 6,2 0,13 6,3 0,12 6,4 0,10 Hřebík ClipFix SF plus SD SF plus SD hřebík ClipFix plus Vhodný pro: Nylonový upevňovací hřebík. Vysoká kvalita materiálu dovoluje použití v každém ročním období, snese i vystavení účinkům mrazu. Ø vrtáku minimální hloubka vyvrtané díry upínací rozsah d 0 t d a [Ø mm] SF plus SD SF plus SD Doporučená zatížení N rec (zahrnující koeficient bezpečnosti 4) Ø vrtání zatížení [kn] 6 0,15 6,1 0,14 6,2 0,13 6,3 0,12 6,4 0,10 DOPORUČENÁ zatížení nelze porovnávat mezi jednotlivými výrobci, neboť metodika zkoušení a výpočtu může být rozdílná. fischer dbá na bezpečnost, proto doporučené hodnoty zatížení pro daný kotvy mohou být menší než u jiných výrobců!

4 212 ELEKTRIKÁŘSKÉ HMOŽDINKY Kabelová příchytka ClipFix SF plus KB/ Kabelová příchytka KB KB 8 ClipFix SF plus KB 16 ClipFix SF plus SF plus KB kabelová příchytka ClipFix Vhodný pro: kabelů KB 8 KB 16 KB kabelová příchytka KB - výhody na první pohled Západka s klínem Upínací síly se dosahuje efektem zaklínění. Pro do stropů, stěn a podlah. K dispozici v odstínech RAL 7035 světle šedá a RAL 7030 tmavě šedá (nehořlavá verze). Předmontovaný upevňovací hřebík SD lze vyjmout. Kabelová příchytka KB (bez hřebíku) je určen pro s natloukací hmoždinkou N 6 (viz. str. 128). Neobsahuje halogeny a je nehořlavý pro vyšší bezpečnost v případě požáru. Materiál je stabilní proti UV záření a tím vhodný pro různé oblasti použití i pro venkovní použití. Pro snadné upevňování nad hlavou. Rychlá díky snadnému stlačení příchytky. maximální počet kabelů Ø vrtáku d 0 hloubka vyvrtané díry h 0 [Ø mm] SF plus KB kabelů NYM 3 x 1, SF plus KB kabelů NYM 3 x 1, maximální počet kabelů rozměr rozměr otvoru KB kabelů NYM 3 x 1,5 15 x x KB kabelů NYM 3 x 1,5 15 x x Trubková příchytka ClipFix SF plus RC SF plus RC trubková příchytka ClipFix Vhodná pro: plastových trubek dle DIN 49016, a IEC 423 (dříve DIN 49026). základní ZNALOSTI Obecné principy e, správný postup při vrtání a mnohé další viz str

5 213 Trubková příchytka ClipFix SF plus RC Předmontovaný hřebík SD lze vyjmout. Jednoduchá a rychlá pomocí jedné ruky snižuje pracnost až o 80 %. Neobsahuje halogeny a je nehořlavý pro vyšší bezpečnost v případě požáru. Materiál je stabilní proti UV záření a tím vhodný pro různé oblasti použití i pro venkovní použití. Typ e Předsazená Tipy pro Do sebe zapadající základny příchytek umožňují připojit do řady další dvě příchytky. Na jeden upevňovací bod je možné montovat až 3 trubky najednou. Ø vrtáku vhodná pro IEC upínací rozsah d 0 D zatížení [Ø mm] [kn] SF plus RC IEC , SF plus RC IEC , SF plus RC IEC , SF plus RC IEC , SF plus RC IEC , SF plus RC IEC , Sběrný kabelový držák SHA Vhodný pro: SHA sběrný kabelový držák SHA KP spojka SF plus MS upevňovací podložka ClipFix SHA MS upevňovací podložka Sběrný kabelový držák pro přímou pomocí a šroubu nebo pomocí upevňovací podložky SHA MS. K dispozici v odstínech RAL 7035 světle šedá a RAL 7030 tmavě šedá (nehořlavá verze). Materiál je stabilní proti UV záření a tím vhodný pro různé oblasti použití, specificky je určený pro venkovní použití. Tipy pro Pomocí spojky SHA KP lze instalovat dva sběrné kabelové držáky zády k sobě v jediném upevňovacím bodě. Zaklapávací spona umožňuje použít řadu sběrných držáků namontovaných pod sebou. Nedoporučujeme instalovat ve větší vzdálenosti než 80 cm od sebe. DOPORUČENÁ zatížení nelze porovnávat mezi jednotlivými výrobci, neboť metodika zkoušení a výpočtu může být rozdílná. fischer dbá na bezpečnost, proto doporučené hodnoty zatížení pro daný kotvy mohou být menší než u jiných výrobců!

6 214 ELEKTRIKÁŘSKÉ HMOŽDINKY Sběrný kabelový držák SHA maximální počet kabelů rozměry SHA kabelů NYM 3 x 1,5 92 x SHA kabelů NYM 3 x 1,5 127 x SHA MS spojka 28 x SHA KP upevňovací podložka SF plus MS upevňovací podložka s hmoždinkou Trubková příchytka RC IEC RC IEC trubková příchytka plastových trubek dle DIN 49016, a IEC 423 (dřív DIN 49026) Nylonová příchytka. Neobsahuje halogeny pro vyšší bezpečnost v případě požáru. UV záření stabilní. Typ e Protáhlý otvor o průměru 6 mm pro snadnou pomocí natloukací 6 mm. Tipy pro Do sebe zapadající základny příchytky umožňují připojit do řady další dvě příchytky. Na jeden upevňovací bod je možné montovat až tři trubky najednou. vhodná pro IEC upínací rozsah D rozměr otvoru RC IEC x RC IEC x RC IEC x RC IEC x RC IEC x RC IEC x RC IEC x RC IEC x základní ZNALOSTI Obecné principy e, správný postup při vrtání a mnohé další viz str

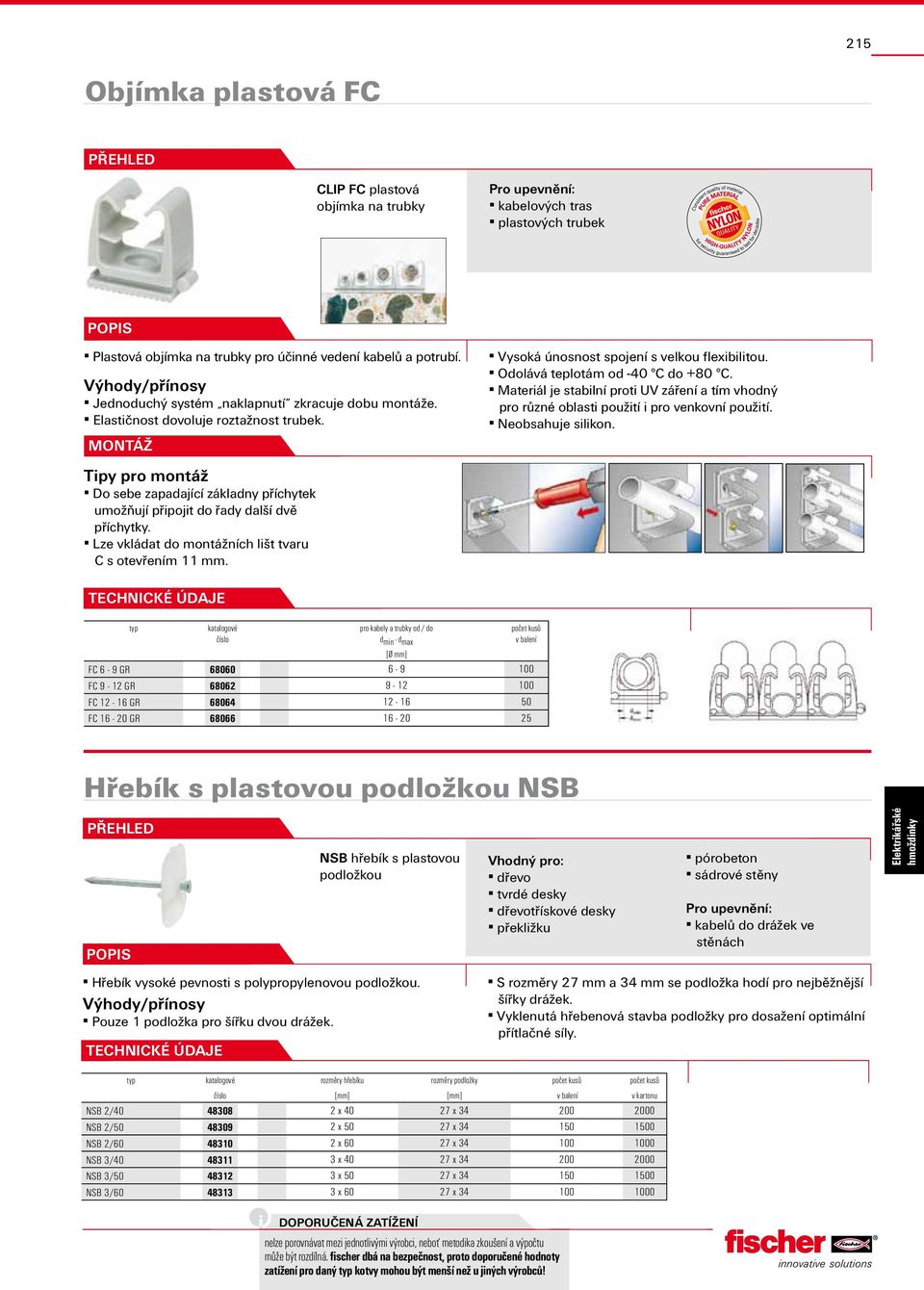

7 215 Objímka plastová FC CLIP FC plastová objímka na trubky kabelových tras plastových trubek Plastová objímka na trubky pro účinné vedení kabelů a potrubí. Jednoduchý systém naklapnutí zkracuje dobu e. Elastičnost dovoluje roztažnost trubek. Tipy pro Do sebe zapadající základny příchytek umožňují připojit do řady další dvě příchytky. Lze vkládat do ních lišt tvaru C s otevřením 11 mm. Vysoká únosnost spojení s velkou flexibilitou. Odolává teplotám od -40 C do +80 C. Materiál je stabilní proti UV záření a tím vhodný pro různé oblasti použití i pro venkovní použití. pro kabely a trubky od / do d min - d max [Ø mm] FC 6-9 GR FC 9-12 GR FC GR FC GR Hřebík s plastovou podložkou NSB NSB hřebík s plastovou podložkou Hřebík vysoké pevnosti s polypropylenovou podložkou. Pouze 1 podložka pro šířku dvou drážek. Vhodný pro: dřevo tvrdé desky dřevotřískové desky překližku pórobeton sádrové stěny kabelů do drážek ve stěnách S rozměry 27 mm a 34 mm se podložka hodí pro nejběžnější šířky drážek. Vyklenutá hřebenová stavba podložky pro dosažení optimální přítlačné síly. rozměry hřebíku rozměry podložky NSB 2/ x x NSB 2/ x x NSB 2/ x x NSB 3/ x x NSB 3/ x x NSB 3/ x x DOPORUČENÁ zatížení nelze porovnávat mezi jednotlivými výrobci, neboť metodika zkoušení a výpočtu může být rozdílná. fischer dbá na bezpečnost, proto doporučené hodnoty zatížení pro daný kotvy mohou být menší než u jiných výrobců!

8 216 ELEKTRIKÁŘSKÉ HMOŽDINKY Hřebík s kabelovou příchytkou NS, MNS NS hřebík s kabelovou příchytkou MNS hřebík s kabelovou příchytkou Vhodný pro: dřevo tvrdé desky dřevotřískové desky překližku pórobeton sádrokarton plné cihly kabelových tras barva pro kabel délka hřebíku [Ø mm] NS RAL 7035 šedá NS RAL 7035 šedá NS RAL 7035 šedá NS RAL 7035 šedá NS RAL 7035 šedá upínací rozsah délka hřebíku D MNS MNS MNS Nylonová zaklapávací příchytka SCH PŘEHLED SCH nylonová zaklapávací příchytka kabelových tras ohebných a neohebných plastových trubek Tlak pružiny vnitřních per umožňuje vést kabely a trubky různého průměru. Odolává teplotám od -40 C do +80 C. Materiál je stabilní proti UV záření a tím vhodný pro různé oblasti použití, specificky je určený pro venkovní použití Tipy pro Systém do sebe zapadajících základen dovoluje používat jednotlivé příchytky nebo skupiny příchytek SCH různých velikostí. základní ZNALOSTI Obecné principy e, správný postup při vrtání a mnohé další viz str

9 217 Nylonová zaklapávací příchytka SCH ZATÍŽENÍ Doporučená zatížení N rec (zahrnující koeficient bezpečnosti 4) kn SCH 812 0,03 SCH ,05 SCH ,05 SCH ,05 SCH ,08 Důležité rozměry zaklapávací příchytky SCH upínací rozsah h b s a l t c SCH SCH SCH SCH SCH pro kabely a trubky od / do rozměr izolovaných trubek d min - d max [Ø mm] barva: transparentní nylon SCH x 1-8 x SCH x 1-12 x 1 50 SCH SCH x 1-18 x 1 50 SCH x 1-22 x 1,5 25 SCH x 1-22 x 1,5 25 barva: šedá RAL 7035 SCH 812 GR x 1-8 x SCH 1216 GR x 1-12 x 1 50 SCH 1619 GR SCH 1623 GR x 1-18 x 1 50 SCH 2332 GR x 1-22 x 1,5 25 Kovová dvoudílná šroubovací objímka AM AM kovová dvoudílná šroubovací objímka kovových potrubí dle DIN rozměr dle IEC vhodná pro [Ø mm] AM AM AM AM AM 15/ / AM AM AM AM Kovová objímka s vnitřním závitem M6 pro distanční kovového potrubí dle DIN rozměr dle IEC vhodná pro [Ø mm] AM 25/ / AM AM AM AM AM AM AM AM DOPORUČENÁ zatížení nelze porovnávat mezi jednotlivými výrobci, neboť metodika zkoušení a výpočtu může být rozdílná. fischer dbá na bezpečnost, proto doporučené hodnoty zatížení pro daný kotvy mohou být menší než u jiných výrobců!

10 218 ELEKTRIKÁŘSKÉ HMOŽDINKY Plechová objímka BSM, BSMD, BSMZ BSMZ BSMD BSM kabelových tras ohebných a neohebných plastových trubek kovového potrubí Plechová objímka s 1 nebo 2 upevňovacími body. Galvanizovaný povrch zajišťuje ochranu proti korozi. rozměr dle IEC vhodná pro [Ø mm] BSM BSM BSM BSM BSM BSM BSM BSM BSM BSM BSM BSM BSMD Tipy pro Pro upevňování do betonu doporučujeme natloukací hřebík ED 15, 18 nebo 22. rozměr dle IEC vhodná pro [Ø mm] BSMD BSMD BSMD BSMD BSMD BSMD BSMD BSMD BSMD BSMD BSMZ BSMZ BSMZ Kabelová stahovací páska BN, UBN BN UBN páska stabilní proti UV záření Kabelová stahovací páska pro svazování trubek a kabelových tras. Samozhášecí materiál dle normy UL 94 třída V2. Zkosené zakončení zajišťuje snadnou. kabelových tras Odolává teplotám od -40 C do +80 C. Materiál je stabilní proti UV záření (pouze UBN, černá) i pro venkovní použití. Neobsahuje silikon ani halogeny, je samozhášecí a tím zvyšuje bezpečnost v případě požáru. rozměry pásky BN 2,5 x ,5 x BN 2,5 x ,5 x BN 2,5 x ,5 x BN 3,6 x ,6 x BN 3,6 x ,6 x BN 3,6 x ,6 x BN 4,6 x ,6 x BN 4,8 x ,8 x BN 4,8 x ,8 x BN 4,8 x ,8 x BN 4,8 x ,8 x BN 4,8 x ,8 x BN 7,6 x ,6 x BN 7,6 x ,6 x BN 7,6 x ,6 x BN 8,8 x ,8 x BN 8,8 x ,8 x BN 8,8 x ,8 x rozměry pásky UBN 2,5 x ,5 x UBN 2,5 x ,5 x UBN 2,5 x ,5 x UBN 3,6 x ,6 x UBN 3,6 x ,6 x UBN 3,6 x ,6 x UBN 4,6 x ,6 x UBN 4,8 x ,8 x UBN 4,8 x ,8 x UBN 4,8 x ,8 x UBN 4,8 x ,8 x UBN 4,8 x ,8 x UBN 7,6 x ,6 x UBN 7,6 x ,6 x UBN 7,6 x ,6 x UBN 8,8 x ,8 x UBN 8,8 x ,8 x UBN 8,8 x ,8 x základní ZNALOSTI Obecné principy e, správný postup při vrtání a mnohé další viz str
