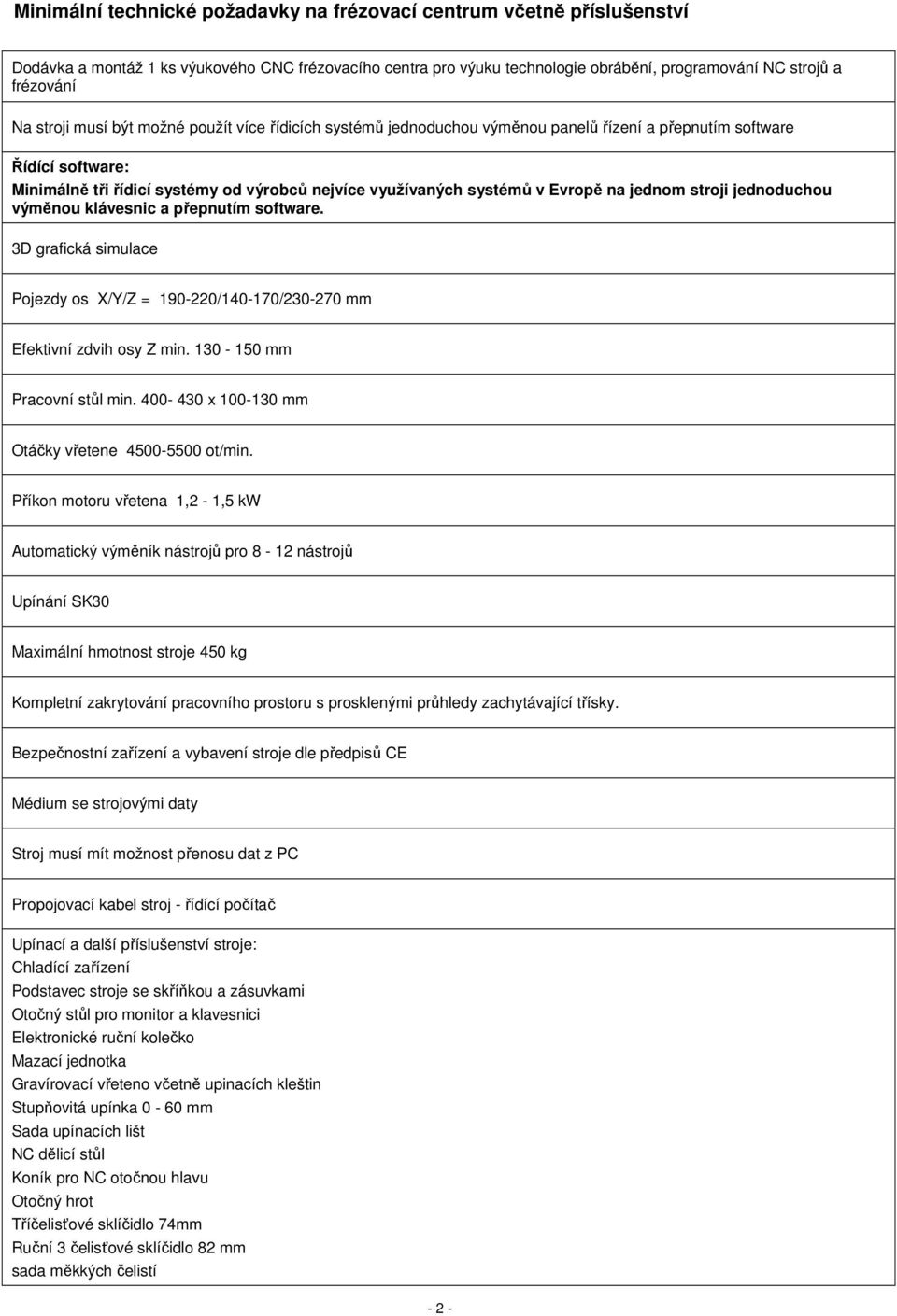

2 Minimální technické požadavky na frézovací centrum včetně příslušenství Dodávka a montáž 1 ks výukového CNC frézovacího centra pro výuku technologie obrábění, programování NC strojů a frézování Na stroji musí být možné použít více řídicích systémů jednoduchou výměnou panelů řízení a přepnutím software Řídící software: Minimálně tři řídicí systémy od výrobců nejvíce využívaných systémů v Evropě na jednom stroji jednoduchou výměnou klávesnic a přepnutím software. 3D grafická simulace Pojezdy os X/Y/Z = / / mm Efektivní zdvih osy Z min mm Pracovní stůl min x mm Otáčky vřetene ot/min. Příkon motoru vřetena 1,2-1,5 kw Automatický výměník nástrojů pro 8-12 nástrojů Upínání SK30 Maximální hmotnost stroje 450 kg Kompletní zakrytování pracovního prostoru s prosklenými průhledy zachytávající třísky. Bezpečnostní zařízení a vybavení stroje dle předpisů CE Médium se strojovými daty Stroj musí mít možnost přenosu dat z PC Propojovací kabel stroj - řídící počítač Upínací a další příslušenství stroje: Chladící zařízení Podstavec stroje se skříňkou a zásuvkami Otočný stůl pro monitor a klavesnici Elektronické ruční kolečko Mazací jednotka Gravírovací vřeteno včetně upinacích kleštin Stupňovitá upínka 0-60 mm Sada upínacích lišt NC dělicí stůl Koník pro NC otočnou hlavu Otočný hrot Tříčelisťové sklíčidlo 74mm Ruční 3 čelisťové sklíčidlo 82 mm sada měkkých čelistí - 2 -

3 Sada nástrojových držáků Sada kleštin 2-14 mm Nástrčný frézovací trn Frézovací držák 10 mm Frézovací držák 12 mm Frézovací držák 16 mm Držák závitníku M3 - M8 Číselníkový úchylkoměr s držákem Pneumatická jednotka Automatika dveří Sada nástrojů: Drážkovací fréza 2-12 Kotoučová fréza HSS 16/35 mm Vysokovýkonná stopková fréza HSS 8-16 mm Rádiusová fréza HSS 6 mm Rádiusová fréza HSS 12 mm Úhlová fréza HSS, stopka 12 mm, 60 stupňů, 16 mm Úhlová fréza 45 stupňů, 16x4 Závitovací fréza 12 mm Břitové destičky pro vnější závity (10 ks) Břitové destičky pro vnitřní závity (10 ks) Sada gravírovacích nástrojů (5 kusů) Svěrák Sondy pro nastavení nástrojů a obrobku Kleštinové upínací zařízení SK30 Součástí dodávky musí být technická dokumentace v češtině s manuálem na obsluhu stroje a řídicích systémů Součástí dodávky musí být instalace a uvedení do provozu Záruka min. 36 měsíců Dostupný servis záruční i pozáruční do 48 hodin Součástí dodávky musí být zaškolení obsluhy a údržby: 2 osoby jeden den - 8 hodin - 3 -

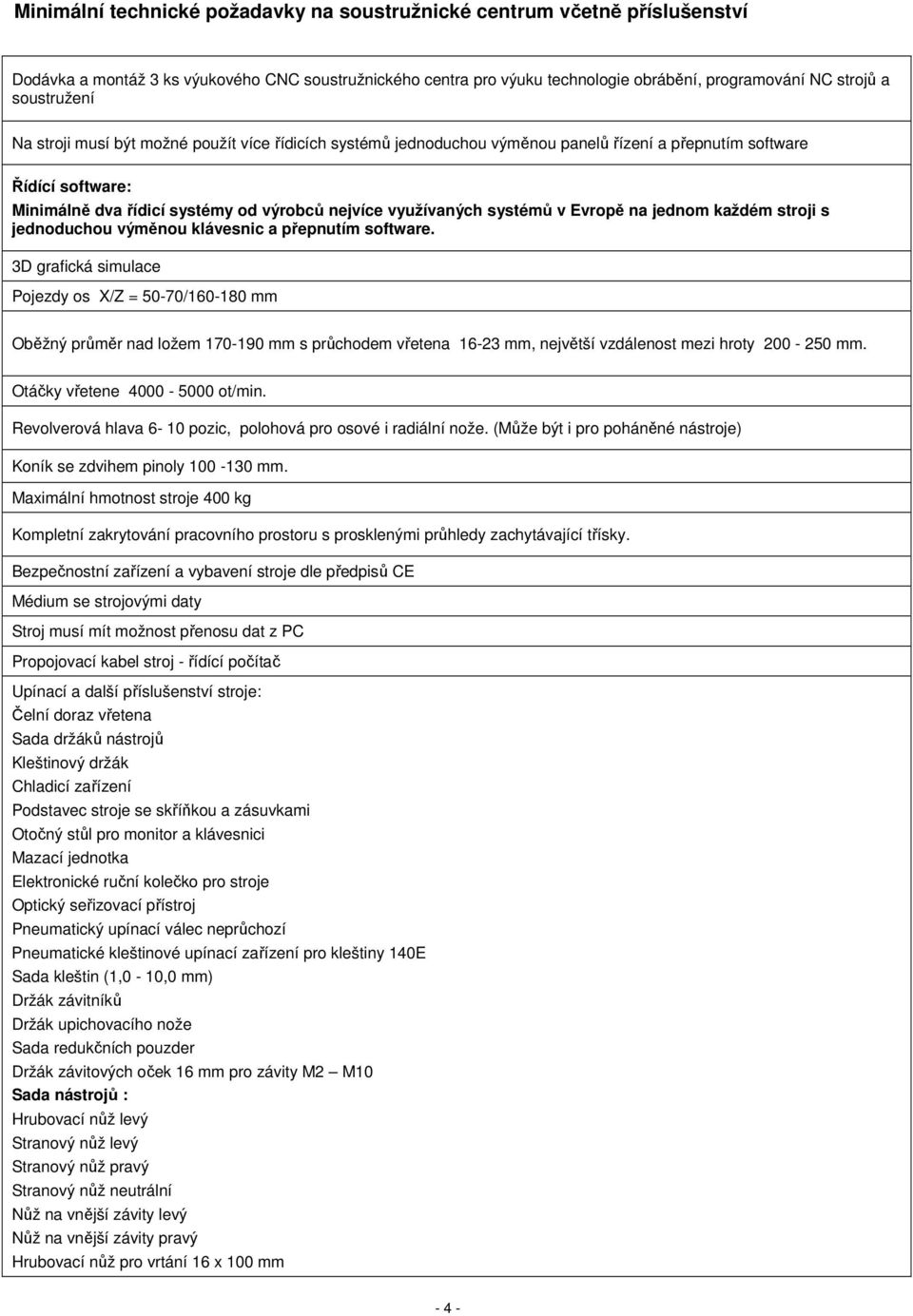

4 Minimální technické požadavky na soustružnické centrum včetně příslušenství Dodávka a montáž 3 ks výukového CNC soustružnického centra pro výuku technologie obrábění, programování NC strojů a soustružení Na stroji musí být možné použít více řídicích systémů jednoduchou výměnou panelů řízení a přepnutím software Řídící software: Minimálně dva řídicí systémy od výrobců nejvíce využívaných systémů v Evropě na jednom každém stroji s jednoduchou výměnou klávesnic a přepnutím software. 3D grafická simulace Pojezdy os X/Z = 50-70/ mm Oběžný průměr nad ložem mm s průchodem vřetena mm, největší vzdálenost mezi hroty mm. Otáčky vřetene ot/min. Revolverová hlava 6-10 pozic, polohová pro osové i radiální nože. (Může být i pro poháněné nástroje) Koník se zdvihem pinoly mm. Maximální hmotnost stroje 400 kg Kompletní zakrytování pracovního prostoru s prosklenými průhledy zachytávající třísky. Bezpečnostní zařízení a vybavení stroje dle předpisů CE Médium se strojovými daty Stroj musí mít možnost přenosu dat z PC Propojovací kabel stroj - řídící počítač Upínací a další příslušenství stroje: Čelní doraz vřetena Sada držáků nástrojů Kleštinový držák Chladicí zařízení Podstavec stroje se skříňkou a zásuvkami Otočný stůl pro monitor a klávesnici Mazací jednotka Elektronické ruční kolečko pro stroje Optický seřizovací přístroj Pneumatický upínací válec neprůchozí Pneumatické kleštinové upínací zařízení pro kleštiny 140E Sada kleštin (1,0-10,0 mm) Držák závitníků Držák upichovacího nože Sada redukčních pouzder Držák závitových oček 16 mm pro závity M2 M10 Sada nástrojů : Hrubovací nůž levý Stranový nůž levý Stranový nůž pravý Stranový nůž neutrální Nůž na vnější závity levý Nůž na vnější závity pravý Hrubovací nůž pro vrtání 16 x 100 mm - 4 -

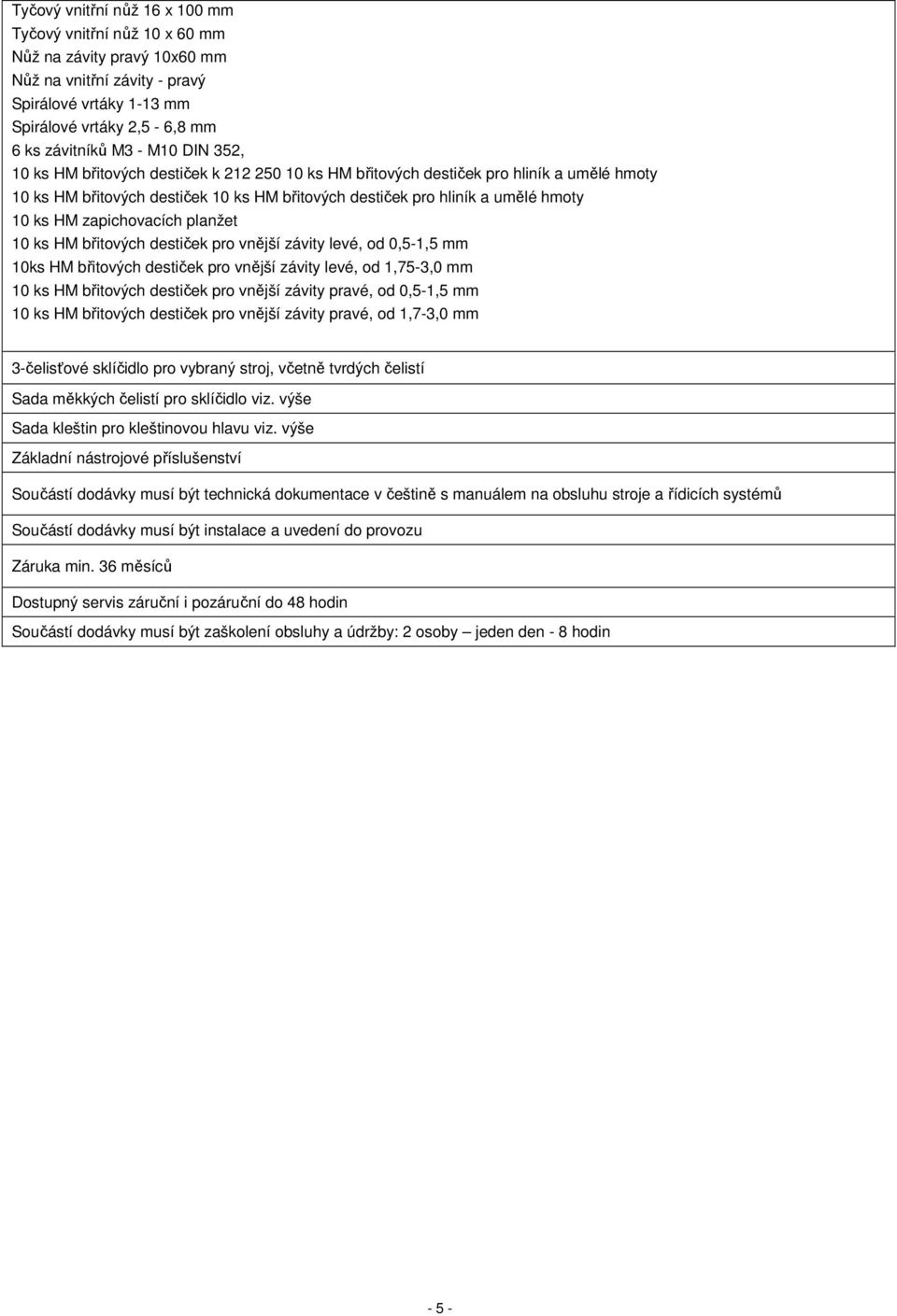

5 Tyčový vnitřní nůž 16 x 100 mm Tyčový vnitřní nůž 10 x 60 mm Nůž na závity pravý 10x60 mm Nůž na vnitřní závity - pravý Spirálové vrtáky 1-13 mm Spirálové vrtáky 2,5-6,8 mm 6 ks závitníků M3 - M10 DIN 352, 10 ks HM břitových destiček k ks HM břitových destiček pro hliník a umělé hmoty 10 ks HM břitových destiček 10 ks HM břitových destiček pro hliník a umělé hmoty 10 ks HM zapichovacích planžet 10 ks HM břitových destiček pro vnější závity levé, od 0,5-1,5 mm 10ks HM břitových destiček pro vnější závity levé, od 1,75-3,0 mm 10 ks HM břitových destiček pro vnější závity pravé, od 0,5-1,5 mm 10 ks HM břitových destiček pro vnější závity pravé, od 1,7-3,0 mm 3-čelisťové sklíčidlo pro vybraný stroj, včetně tvrdých čelistí Sada měkkých čelistí pro sklíčidlo viz. výše Sada kleštin pro kleštinovou hlavu viz. výše Základní nástrojové příslušenství Součástí dodávky musí být technická dokumentace v češtině s manuálem na obsluhu stroje a řídicích systémů Součástí dodávky musí být instalace a uvedení do provozu Záruka min. 36 měsíců Dostupný servis záruční i pozáruční do 48 hodin Součástí dodávky musí být zaškolení obsluhy a údržby: 2 osoby jeden den - 8 hodin - 5 -

6 Minimální technické požadavky na učebnu pro CNC frézování a soustružení Dodávka a montáž 7 ks výukového CNC simulačního pracoviště pro výuku technologie obrábění, programování NC strojů, soustružení I frézování Na simulačním pracovišti musí být možné použít více řídicích systémů jednoduchou výměnou panelů řízení a přepnutím software Řídící software: Minimálně dva řídicí systémy od výrobců nejvíce využívaných systémů v Evropě na jednom zařízení jednoduchou výměnou klávesnic a přepnutím software. Simulační řídicí software musí být jak pro soustružení, tak i pro frézování v multilicenci pro neomezený počet instalací na PC Multimediální výukový software pro výuku a testování žáků s možností vlastní správy a doplňování výukové látky o vlastní postupy a materiály pro min. 20 uživatelů. Součástí dodávky musí být technická dokumentace v češtině s manuálem řídicích systémů Součástí dodávky musí být instalace a uvedení do provozu Transport k zákazníkovi Záruka min. 36 měsíců Dostupný servis záruční i pozáruční do 48 hodin Součástí dodávky musí být zaškolení obsluhy a údržby: 2 osoby jeden den - 8 hodin - 6 -

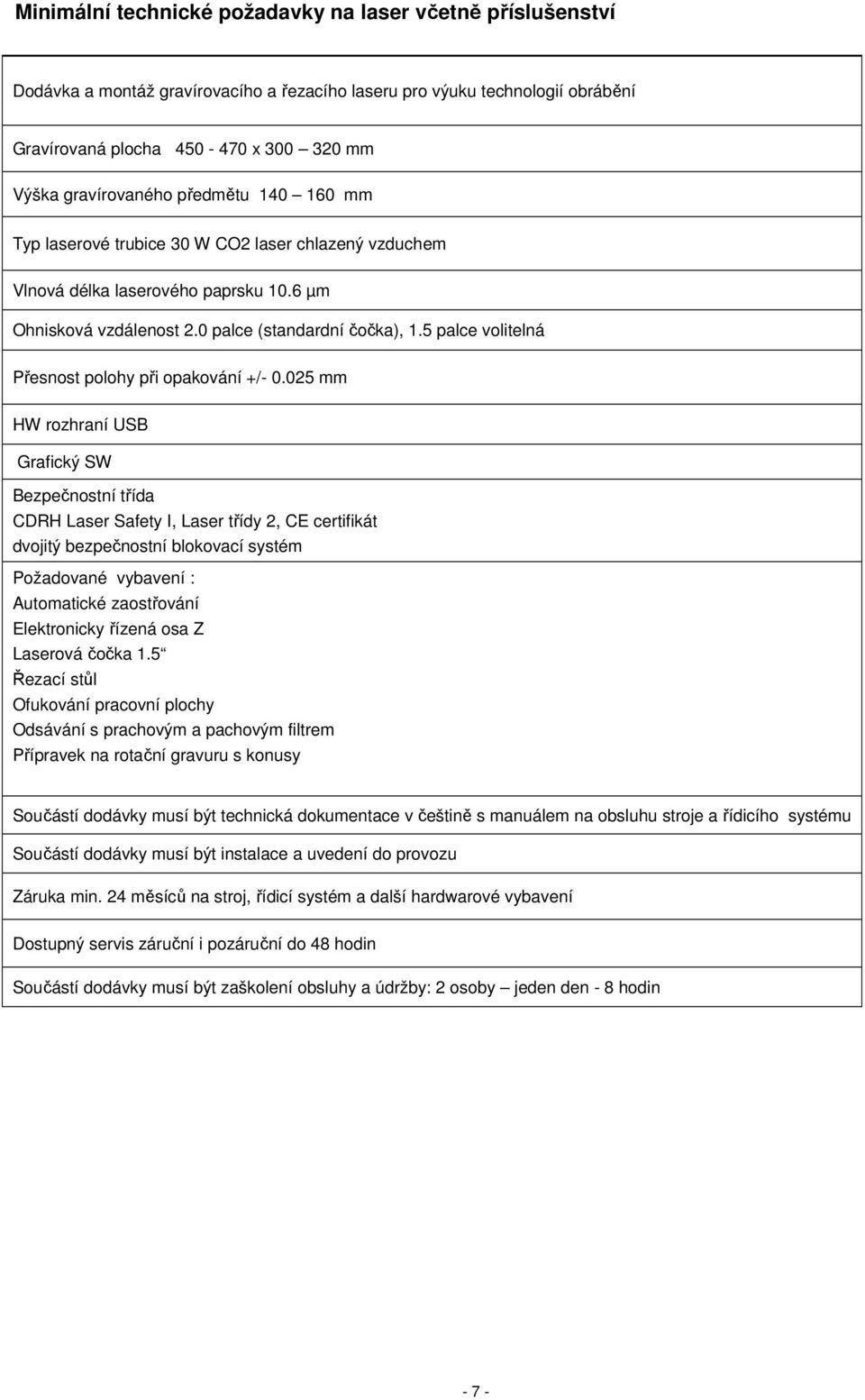

7 Minimální technické požadavky na laser včetně příslušenství Dodávka a montáž gravírovacího a řezacího laseru pro výuku technologií obrábění Gravírovaná plocha x mm Výška gravírovaného předmětu mm Typ laserové trubice 30 W CO2 laser chlazený vzduchem Vlnová délka laserového paprsku 10.6 µm Ohnisková vzdálenost 2.0 palce (standardní čočka), 1.5 palce volitelná Přesnost polohy při opakování +/ mm HW rozhraní USB Grafický SW Bezpečnostní třída CDRH Laser Safety I, Laser třídy 2, CE certifikát dvojitý bezpečnostní blokovací systém Požadované vybavení : Automatické zaostřování Elektronicky řízená osa Z Laserová čočka 1.5 Řezací stůl Ofukování pracovní plochy Odsávání s prachovým a pachovým filtrem Přípravek na rotační gravuru s konusy Součástí dodávky musí být technická dokumentace v češtině s manuálem na obsluhu stroje a řídicího systému Součástí dodávky musí být instalace a uvedení do provozu Záruka min. 24 měsíců na stroj, řídicí systém a další hardwarové vybavení Dostupný servis záruční i pozáruční do 48 hodin Součástí dodávky musí být zaškolení obsluhy a údržby: 2 osoby jeden den - 8 hodin - 7 -

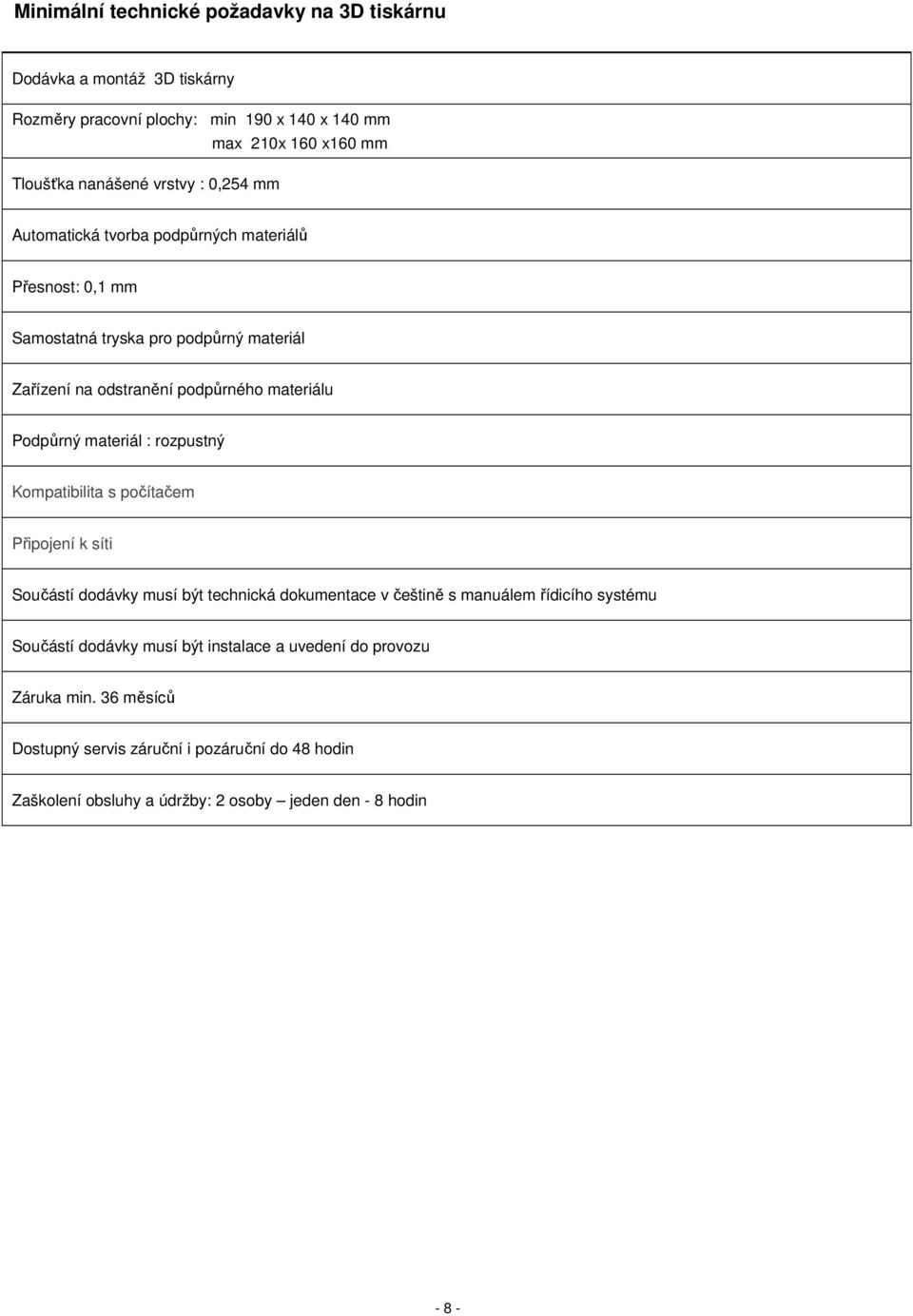

8 Minimální technické požadavky na 3D tiskárnu Dodávka a montáž 3D tiskárny Rozměry pracovní plochy: min 190 x 140 x 140 mm max 210x 160 x160 mm Tloušťka nanášené vrstvy : 0,254 mm Automatická tvorba podpůrných materiálů Přesnost: 0,1 mm Samostatná tryska pro podpůrný materiál Zařízení na odstranění podpůrného materiálu Podpůrný materiál : rozpustný Kompatibilita s počítačem Připojení k síti Součástí dodávky musí být technická dokumentace v češtině s manuálem řídicího systému Součástí dodávky musí být instalace a uvedení do provozu Záruka min. 36 měsíců Dostupný servis záruční i pozáruční do 48 hodin Zaškolení obsluhy a údržby: 2 osoby jeden den - 8 hodin - 8 -

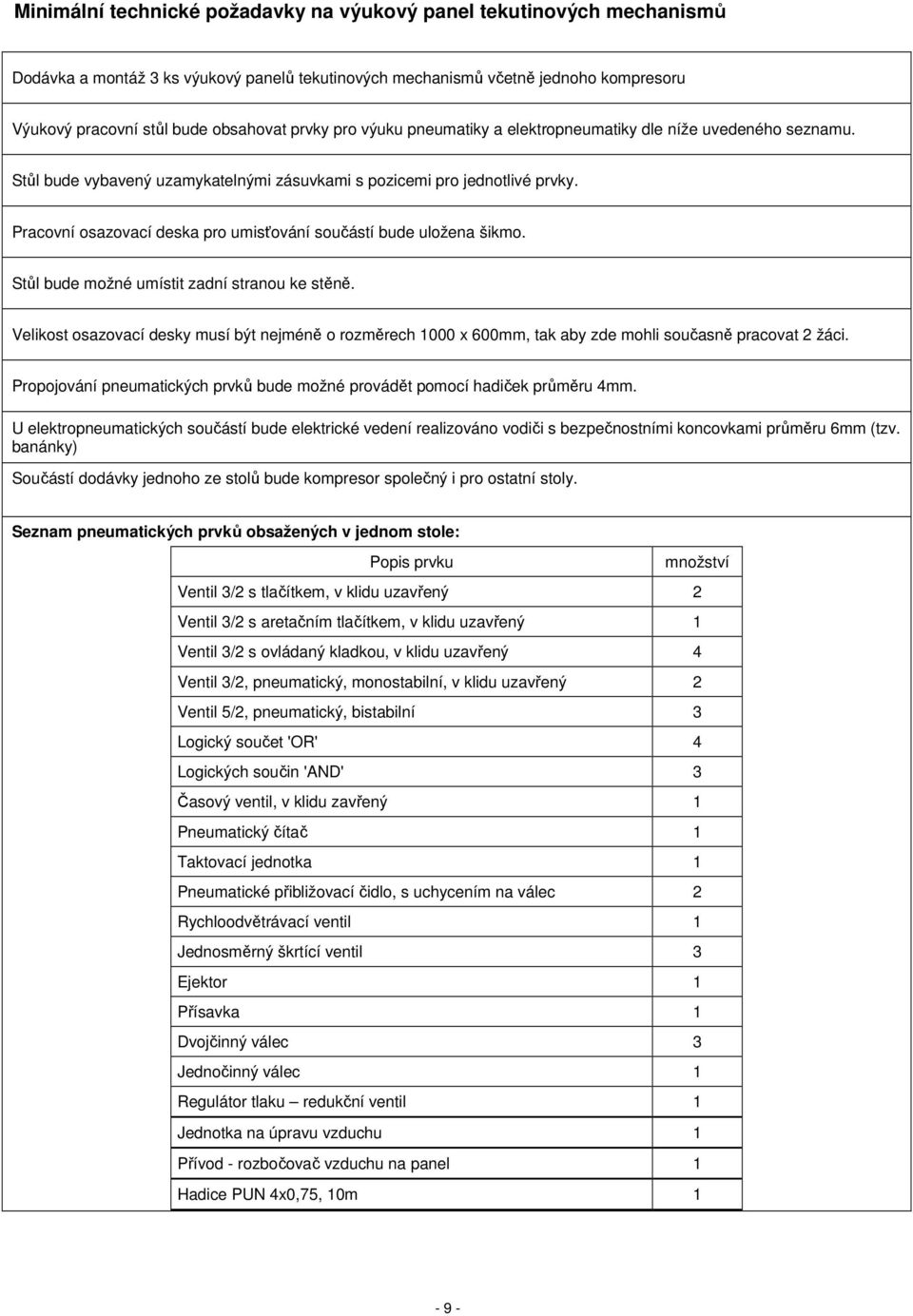

9 Minimální technické požadavky na výukový panel tekutinových mechanismů Dodávka a montáž 3 ks výukový panelů tekutinových mechanismů včetně jednoho kompresoru Výukový pracovní stůl bude obsahovat prvky pro výuku pneumatiky a elektropneumatiky dle níže uvedeného seznamu. Stůl bude vybavený uzamykatelnými zásuvkami s pozicemi pro jednotlivé prvky. Pracovní osazovací deska pro umisťování součástí bude uložena šikmo. Stůl bude možné umístit zadní stranou ke stěně. Velikost osazovací desky musí být nejméně o rozměrech 1000 x 600mm, tak aby zde mohli současně pracovat 2 žáci. Propojování pneumatických prvků bude možné provádět pomocí hadiček průměru 4mm. U elektropneumatických součástí bude elektrické vedení realizováno vodiči s bezpečnostními koncovkami průměru 6mm (tzv. banánky) Součástí dodávky jednoho ze stolů bude kompresor společný i pro ostatní stoly. Seznam pneumatických prvků obsažených v jednom stole: Popis prvku množství Ventil 3/2 s tlačítkem, v klidu uzavřený 2 Ventil 3/2 s aretačním tlačítkem, v klidu uzavřený 1 Ventil 3/2 s ovládaný kladkou, v klidu uzavřený 4 Ventil 3/2, pneumatický, monostabilní, v klidu uzavřený 2 Ventil 5/2, pneumatický, bistabilní 3 Logický součet 'OR' 4 Logických součin 'AND' 3 Časový ventil, v klidu zavřený 1 Pneumatický čítač 1 Taktovací jednotka 1 Pneumatické přibližovací čidlo, s uchycením na válec 2 Rychloodvětrávací ventil 1 Jednosměrný škrtící ventil 3 Ejektor 1 Přísavka 1 Dvojčinný válec 3 Jednočinný válec 1 Regulátor tlaku redukční ventil 1 Jednotka na úpravu vzduchu 1 Přívod - rozbočovač vzduchu na panel 1 Hadice PUN 4x0,75, 10m 1-9 -

10 Seznam elektropneumatických prvků obsažených v jednom stole: popis kusy Blok s tlačítky a signalizací 1 Blok s relé 2 Koncový spínač, levý 2 Koncový spínač, pravý 2 Magnetický snímač s uchycením na válec 4 Optický snímač 1 Ventil 3/2, elektromagnetický, monostabilní, v klidu uzavřený 2 Ventil 5/2, elektromagnetický, monostabilní 2 Ventil 5/2, elektromagnetický s LED, bistabilní 2 Zpožďovací relé - vypnutí a zapnutí 1 Releový čítač 1 Zdroj 24V 1 Propojovací vodiče 40 Kompresor : - Max. tlak 800 kpa - Min. průtok 50 l/min - Vzdušník min. 20 l - Hlučnost max. 50 db - Vybavený redukčním ventilem - Napájecí napětí 230 V
