Doplněk návodu k použití kávovaru Promac Green ME Plus 2,3,4 páka

Transkript

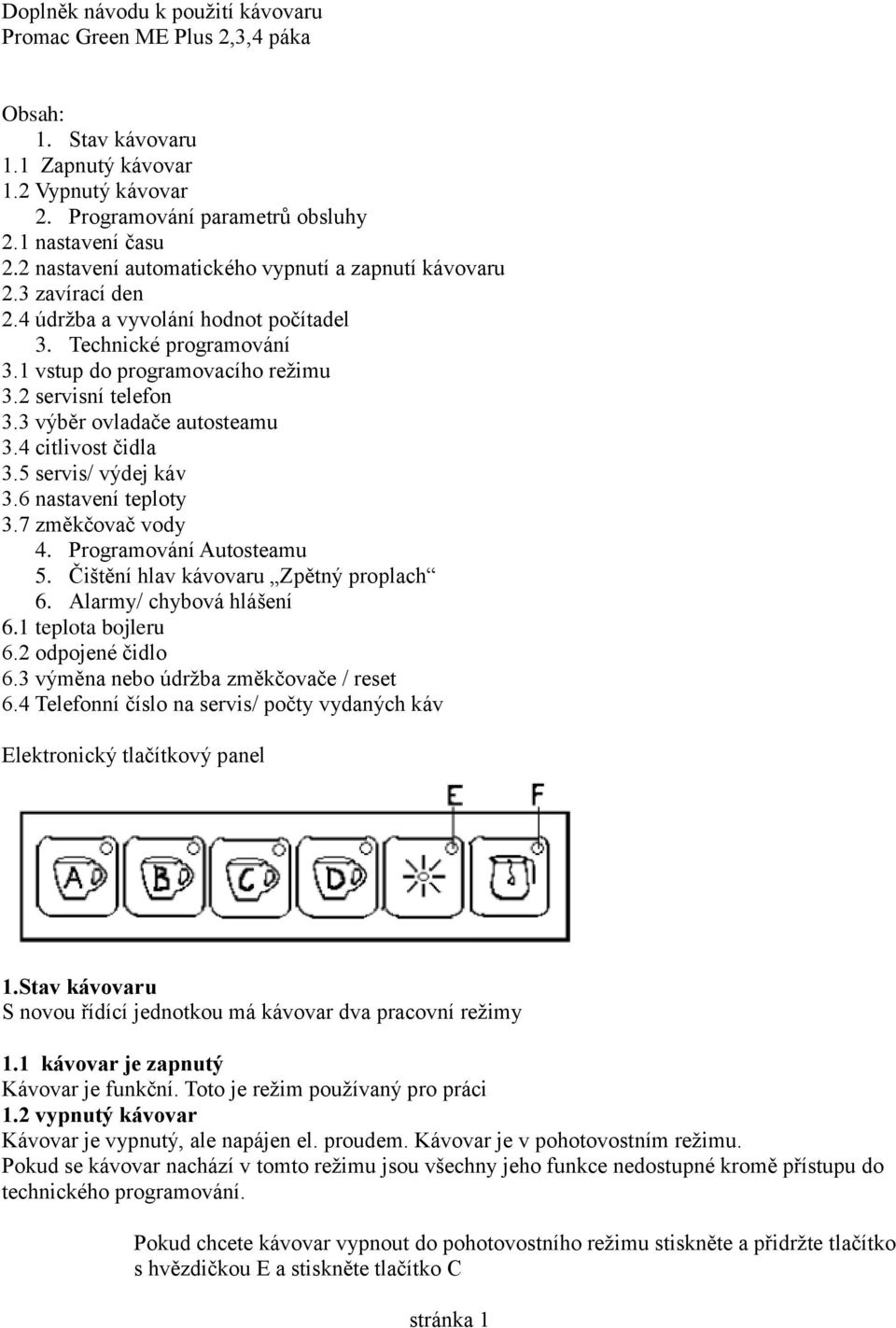

1 Doplněk návodu k použití kávovaru Promac Green ME Plus 2,3,4 páka Obsah: 1. Stav kávovaru 1.1 Zapnutý kávovar 1.2 Vypnutý kávovar 2. Programování parametrů obsluhy 2.1 nastavení času 2.2 nastavení automatického vypnutí a zapnutí kávovaru 2.3 zavírací den 2.4 údržba a vyvolání hodnot počítadel 3. Technické programování 3.1 vstup do programovacího režimu 3.2 servisní telefon 3.3 výběr ovladače autosteamu 3.4 citlivost čidla 3.5 servis/ výdej káv 3.6 nastavení teploty 3.7 změkčovač vody 4. Programování Autosteamu 5. Čištění hlav kávovaru Zpětný proplach 6. Alarmy/ chybová hlášení 6.1 teplota bojleru 6.2 odpojené čidlo 6.3 výměna nebo údržba změkčovače / reset 6.4 Telefonní číslo na servis/ počty vydaných káv Elektronický tlačítkový panel 1.Stav kávovaru S novou řídící jednotkou má kávovar dva pracovní režimy 1.1 kávovar je zapnutý Kávovar je funkční. Toto je režim používaný pro práci 1.2 vypnutý kávovar Kávovar je vypnutý, ale napájen el. proudem. Kávovar je v pohotovostním režimu. Pokud se kávovar nachází v tomto režimu jsou všechny jeho funkce nedostupné kromě přístupu do technického programování. Pokud chcete kávovar vypnout do pohotovostního režimu stiskněte a přidržte tlačítko s hvězdičkou E a stiskněte tlačítko C stránka 1

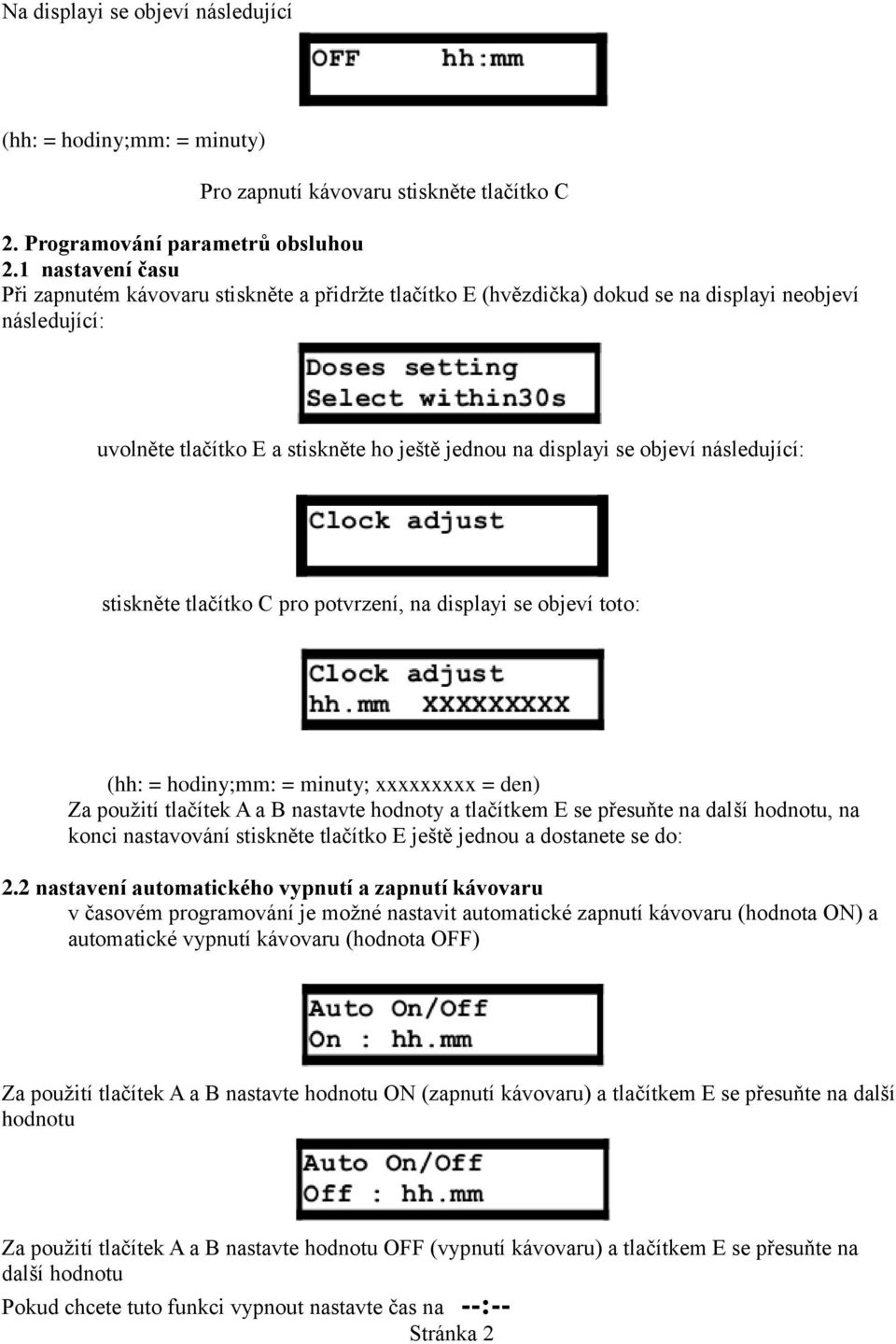

2 Na displayi se objeví následující (hh: = hodiny;mm: = minuty) Pro zapnutí kávovaru stiskněte tlačítko C 2. Programování parametrů obsluhou 2.1 nastavení času Při zapnutém kávovaru stiskněte a přidržte tlačítko E (hvězdička) dokud se na displayi neobjeví následující: uvolněte tlačítko E a stiskněte ho ještě jednou na displayi se objeví následující: stiskněte tlačítko C pro potvrzení, na displayi se objeví toto: (hh: = hodiny;mm: = minuty; xxxxxxxxx = den) Za použití tlačítek A a B nastavte hodnoty a tlačítkem E se přesuňte na další hodnotu, na konci nastavování stiskněte tlačítko E ještě jednou a dostanete se do: 2.2 nastavení automatického vypnutí a zapnutí kávovaru v časovém programování je možné nastavit automatické zapnutí kávovaru (hodnota ON) a automatické vypnutí kávovaru (hodnota OFF) Za použití tlačítek A a B nastavte hodnotu ON (zapnutí kávovaru) a tlačítkem E se přesuňte na další hodnotu Za použití tlačítek A a B nastavte hodnotu OFF (vypnutí kávovaru) a tlačítkem E se přesuňte na další hodnotu Pokud chcete tuto funkci vypnout nastavte čas na --:-- Stránka 2

3 Na konci menu naleznete : 2.3 zavírací den - Je možno vybrat pouze jeden den v týdnu - Použitím tlačítek A a B vyberte den a potvrďte a přejděte dále stiskem tlačítka E - nechcete-li tuto funkci aktivní nepotvrzujte nic 2.4 údržba a vyvolání hodnot počítadel Na konci časového programovacího menu nebo pokud display ukazuje toto: Stiskněte tlačítko E po dobu 2 vteřin Na displayi se objeví následující: V tomto menu naleznete všechny počty vydaných káv a spotřebě litrů vody Stiskněte tlačítko C pro vstup Za použití tlačítka E postupujte menu, v kterém můžete najít: (DD = den, MM = měsíc, YY = rok) Zde naleznete datum poslední zprávy údržby v závislosti na množství zkonzumované vody (výměna nebo údržba změkčovače stránka 9) Tento display informuje o datu poslední zprávy servisu v závislosti na počtu vydaných káv. (stránka 10) Stránka 3

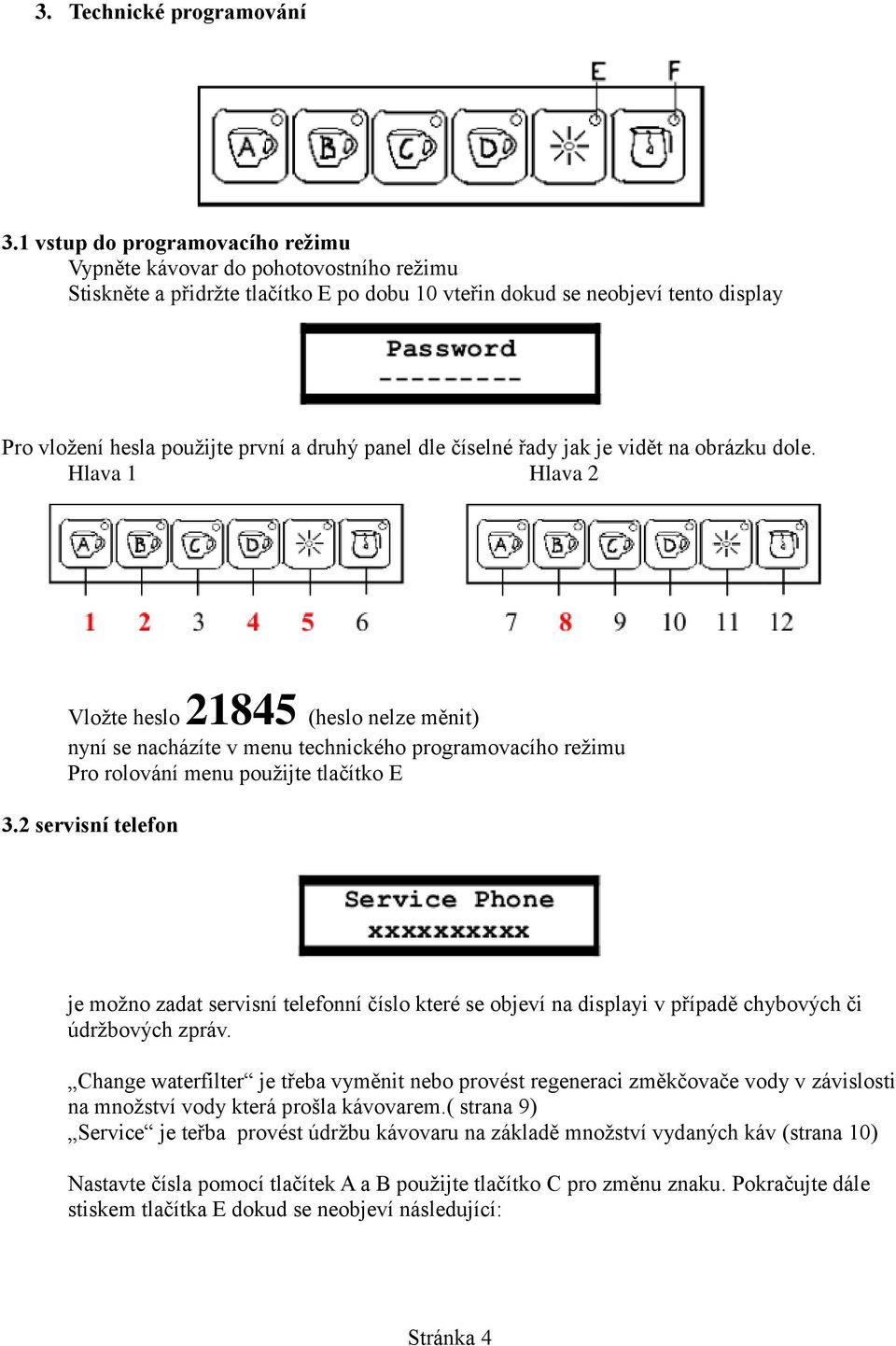

4 3. Technické programování 3.1 vstup do programovacího režimu Vypněte kávovar do pohotovostního režimu Stiskněte a přidržte tlačítko E po dobu 10 vteřin dokud se neobjeví tento display Pro vložení hesla použijte první a druhý panel dle číselné řady jak je vidět na obrázku dole. Hlava 1 Hlava 2 Vložte heslo (heslo nelze měnit) nyní se nacházíte v menu technického programovacího režimu Pro rolování menu použijte tlačítko E 3.2 servisní telefon je možno zadat servisní telefonní číslo které se objeví na displayi v případě chybových či údržbových zpráv. Change waterfilter je třeba vyměnit nebo provést regeneraci změkčovače vody v závislosti na množství vody která prošla kávovarem.( strana 9) Service je teřba provést údržbu kávovaru na základě množství vydaných káv (strana 10) Nastavte čísla pomocí tlačítek A a B použijte tlačítko C pro změnu znaku. Pokračujte dále stiskem tlačítka E dokud se neobjeví následující: Stránka 4

5 3.3 výběr ovladače autosteamu Zde je možno nastavit tlačítko na panelu, které ovládá autosteam. Tlačítko které ovládá autosteam je tlačítko F horká voda. Je možno nastavit pouze jedno tlačítko. Nastavte za použití tlačítka A a B pokud chcete aby: 0: kohoutek je odpojen, všechny tlačítka na horkou vodu vydávají horkou vodu 1: kohoutek je funkční a je ovládán tlačítkem na horkou vodu na první hlavě 2: kohoutek je funkční a je ovládán tlačítkem na horkou vodu na druhé hlavě 3: kohoutek je funkční a je ovládán tlačítkem na horkou vodu na třetí hlavě (pořadí hlav je bráno zleva doprava) Přejděte dále stiskem tlačítka E 3.4 citlivost čidla citlivost čidla je možné nastavit za použití tlačítek A a B. Dají se nastavit 3 různé citlivosti čidla. LOW - nízká citlivost 150 KΩ MID - střední citlivost 400 KΩ HIGH vysoká citlivost 1 MΩ Správný parametr je MID ostatní se používají ve výjimečných situacích Přejděte dále stiskem tlačítka E 3.5 servis/ výdej káv Pomocí tlačítek A a B můžete nastavit počet káv. Při překročení nastaveného množství káv se objeví servisní výstraha na displayi. Hodnota může být nastavena mezi 0000 až hodnota se přidává či ubírá po Je li nastaveno 0000 je funkce vypnuta. 3.6 nastavení teploty Za použití tlačítek A a B zvolte jednotky měření C nebo F (stupně Celsia či Farenheita) Pokračujte dále stiskem tlačítka E Stránka 5

6 Pomocí tlačítek A a B můžete nastavit teplotu v bojleru. Teplotu lze nastavovat v rozmezí C nebo F přidávat nebo ubírat lze krokově po 1 Pokračujte dále stiskem tlačítka E 3.7 změkčovač vody Pomocí tlačítek A a B můžete nastavit počet litrů vody. Při překročení nastaveného množství litrů se objeví servisní výstraha na displayi. Hodnota může být nastavena + mezi 0000 až 5000 hodnota se přidává či ubírá po 100. Je li nastaveno 0000 je funkce vypnuta. Pokračujte stiskem tlačítka E 3.8 funkce stopky Cronos function pomocí kláves A a B vyberte tuto funkci zapnout (enabled) nebo vypnout (disabled) je-li funkce zapnuta na displayi se objeví nápis GR1 až GR3 a pod ním 3 číslice. Při každém stisku tlačítka začne počítadlo na displayi odpovídající hlavy počítat vteřiny. Stopky se zastaví po zastavení extrakce. Údaj zůstane na displayi tak dlouho dokud nestisknete odpovídající tlačítko znovu tím se počítadlo zresetuje a počítá na novo. 3.9 funkce míchání vody na čaj pro zapnutí čerpadla v průběhu výdeje horké vody, Je třeba zapnout funkci na YES. Funkci zapnete či vypnete pomocí kláves A a B. Chcete-li funkci vypnout nastavte na NO Jakmile vyjedete z menu kávovar se bude nacházet v pohotovostním režimu vypnutý Stiskněte tlačítko C pro zapnutí kávovaru 3.9 funkce stopky Cronos function pomocí kláves A a B vyberte tuto funkci zapnout (enabled) nebo vypnout (disabled) je-li funkce zapnuta na displayi se objeví nápis GR1 až GR3 a pod ním 3 číslice. Při každém stisku tlačítka začne počítadlo na displayi odpovídající hlavy počítat vteřiny. Stopky se zastaví po zastavení extrakce. Údaj zůstane na displayi tak dlouho dokud nestisknete odpovídající tlačítko znovu tím se počítadlo zresetuje a počítá na novo. 3.9 funkce míchání vody na čaj pro zapnutí čerpadla v průběhu výdeje horké vody, Je třeba zapnout funkci na YES. Funkci zapnete či vypnete pomocí kláves A a B. Chcete-li funkci vypnout nastavte na NO 4. Programování autosteamu Nastavení teploty pro teplotní čidlo je velmi podobné jako nastavení porcí kávy

7 Stiskněte a přidržte tlačítko E dokud se na displayi neobjeví následující vezměte konvičku s mlékem a vložte ji do ní trysku autosteamu vložte do konvičky teploměr stiskněte tlačítko F na prvním tlačítkovém panelu, pára začne pěnit mléko jakmile teplota mléka dosáhne požadované hodnoty stiskněte tlačítko F. Výdej páry bude zastaven. Údaj z čidla bude zaznamenán jednotkou Vyjděte z menu pomocí tlačítka E Po tomto nastavení bude pára vypínána automaticky jakmile bude dosaženo nastavené teploty mléka. Změnu provedete opětovným provedením výše popsané procedury. Pokud po stisknutí tlačítka nedojde k výdeji páry, nezapomeňte nastavit tlačítko v technickém programování (stránka 6) Pára bude vypnuta automaticky po 120 vteřinách pokud teplota mléka nedosáhne nastavené hodnoty. Stránka 6 V průběhu výdeje páry lze zároveň vydávat horkou vodu 5.Čištění hlav kávovaru Zpětný proplach při zapnutém kávovaru stiskněte a přidržte tlačítko E a stiskněte tlačítko A Kávovar začne čistící cyklus na korespondující hlavě. Kávovar provede 10 cyklů Po skončení čištění se kávovar navrátí zpět do normálního režimu 6.Alarmy/ chybová hlášení 6.1 teplota bojleru Pokud dojde ke zkratu teplotního čidla nebo k přehřátí bojleru tj teplota vyšší než 140 C po dobu delší než 5 vteřin. Na displayi se objeví následující alarm Pokud je zobrazen tento alarm vypne se topné těleso a jsou vypnuty tlačítkové panely. Alarm vymizí jakmile dojde k ochlazení bojleru pod 140 C. Alarm zmizí pokud vypnete kávovar 6.2 odpojené čidlo Tato zpráva se objeví pokud je porušeno nebo odpojeno teplotní čidlo bojleru

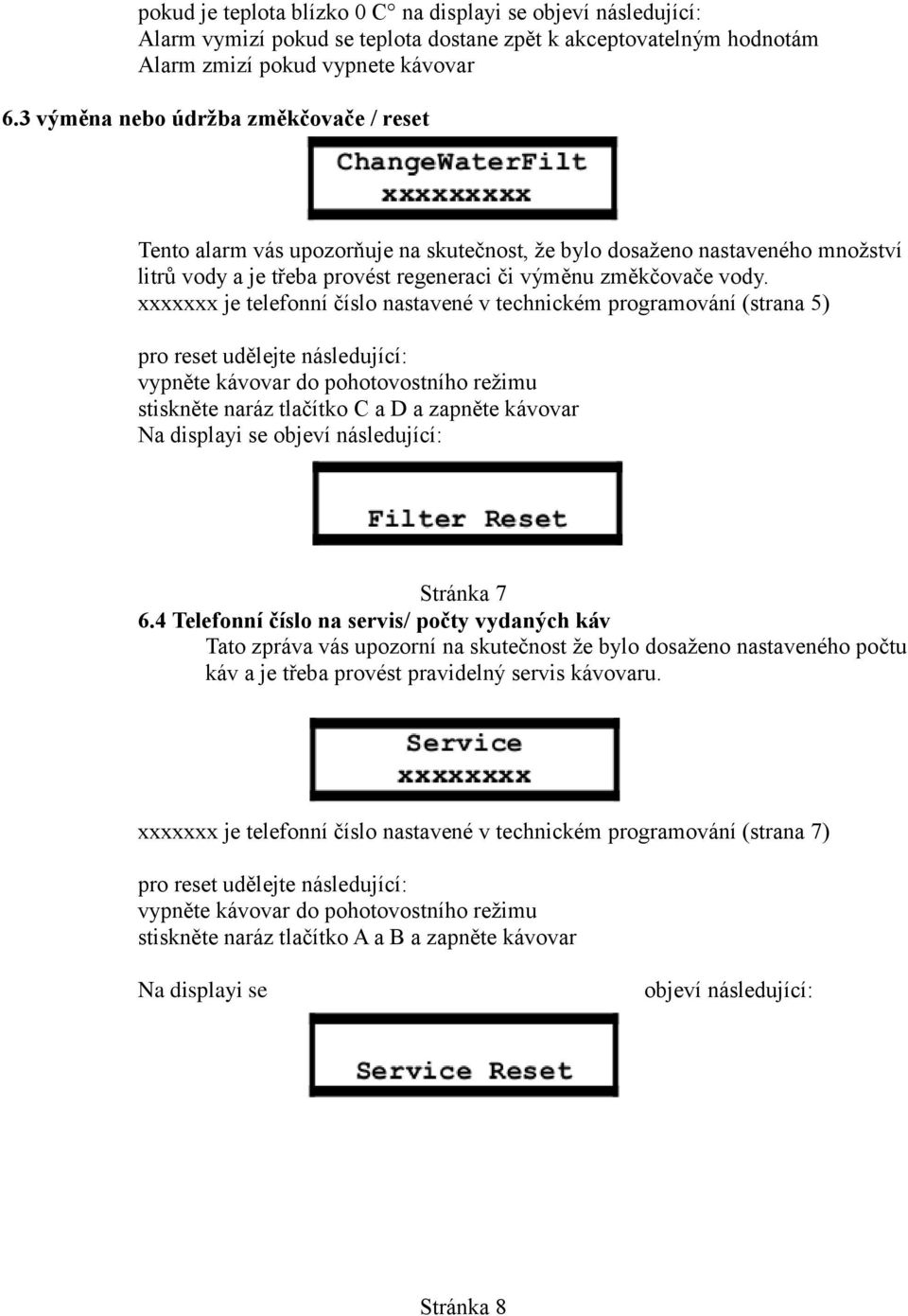

8 pokud je teplota blízko 0 C na displayi se objeví následující: Alarm vymizí pokud se teplota dostane zpět k akceptovatelným hodnotám Alarm zmizí pokud vypnete kávovar 6.3 výměna nebo údržba změkčovače / reset Tento alarm vás upozorňuje na skutečnost, že bylo dosaženo nastaveného množství litrů vody a je třeba provést regeneraci či výměnu změkčovače vody. xxxxxxx je telefonní číslo nastavené v technickém programování (strana 5) pro reset udělejte následující: vypněte kávovar do pohotovostního režimu stiskněte naráz tlačítko C a D a zapněte kávovar Na displayi se objeví následující: Stránka Telefonní číslo na servis/ počty vydaných káv Tato zpráva vás upozorní na skutečnost že bylo dosaženo nastaveného počtu káv a je třeba provést pravidelný servis kávovaru. xxxxxxx je telefonní číslo nastavené v technickém programování (strana 7) pro reset udělejte následující: vypněte kávovar do pohotovostního režimu stiskněte naráz tlačítko A a B a zapněte kávovar Na displayi se objeví následující: Stránka 8
