1 PŘÍLOHY

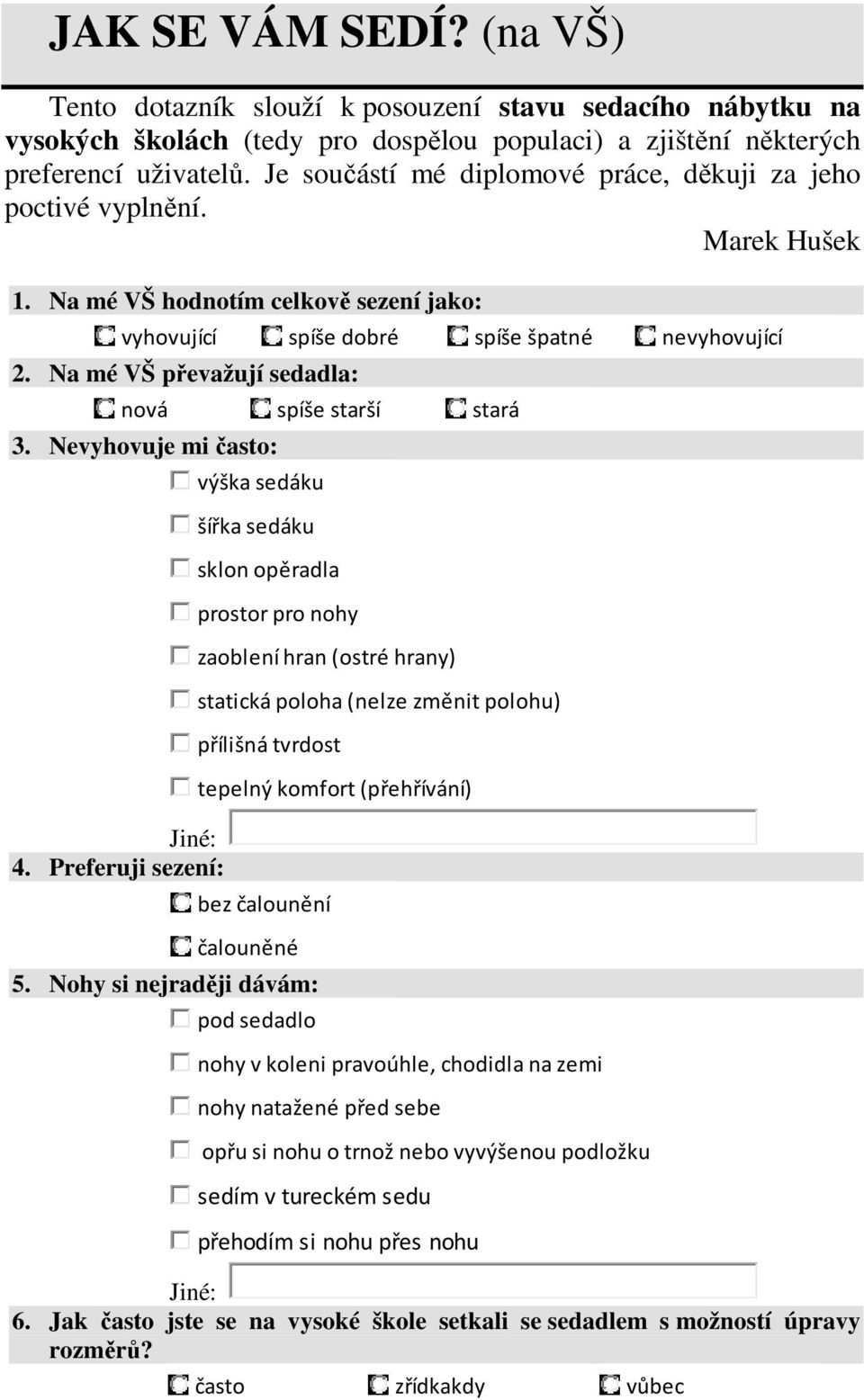

2 JAK SE VÁM SEDÍ? (na VŠ) Tento dotazník slouží k posouzení stavu sedacího nábytku na vysokých školách (tedy pro dospělou populaci) a zjištění některých preferencí uživatelů. Je součástí mé diplomové práce, děkuji za jeho poctivé vyplnění. Marek Hušek 1. Na mé VŠ hodnotím celkově sezení jako: vyhovující spíše dobré spíše špatné nevyhovující 2. Na mé VŠ převažují sedadla: nová spíše starší stará 3. Nevyhovuje mi často: Jiné: 4. Preferuji sezení: výška sedáku šířka sedáku sklon opěradla prostor pro nohy zaoblení hran (ostré hrany) statická poloha (nelze změnit polohu) přílišná tvrdost tepelný komfort (přehřívání) bez čalounění čalouněné 5. Nohy si nejraději dávám: pod sedadlo nohy v koleni pravoúhle, chodidla na zemi nohy natažené před sebe opřu si nohu o trnož nebo vyvýšenou podložku sedím v tureckém sedu přehodím si nohu přes nohu Jiné: 6. Jak často jste se na vysoké škole setkali se sedadlem s možností úpravy rozměrů? často zřídkakdy vůbec

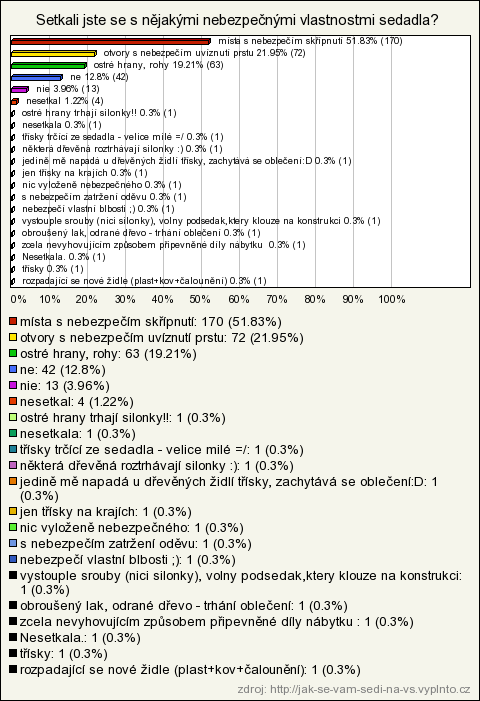

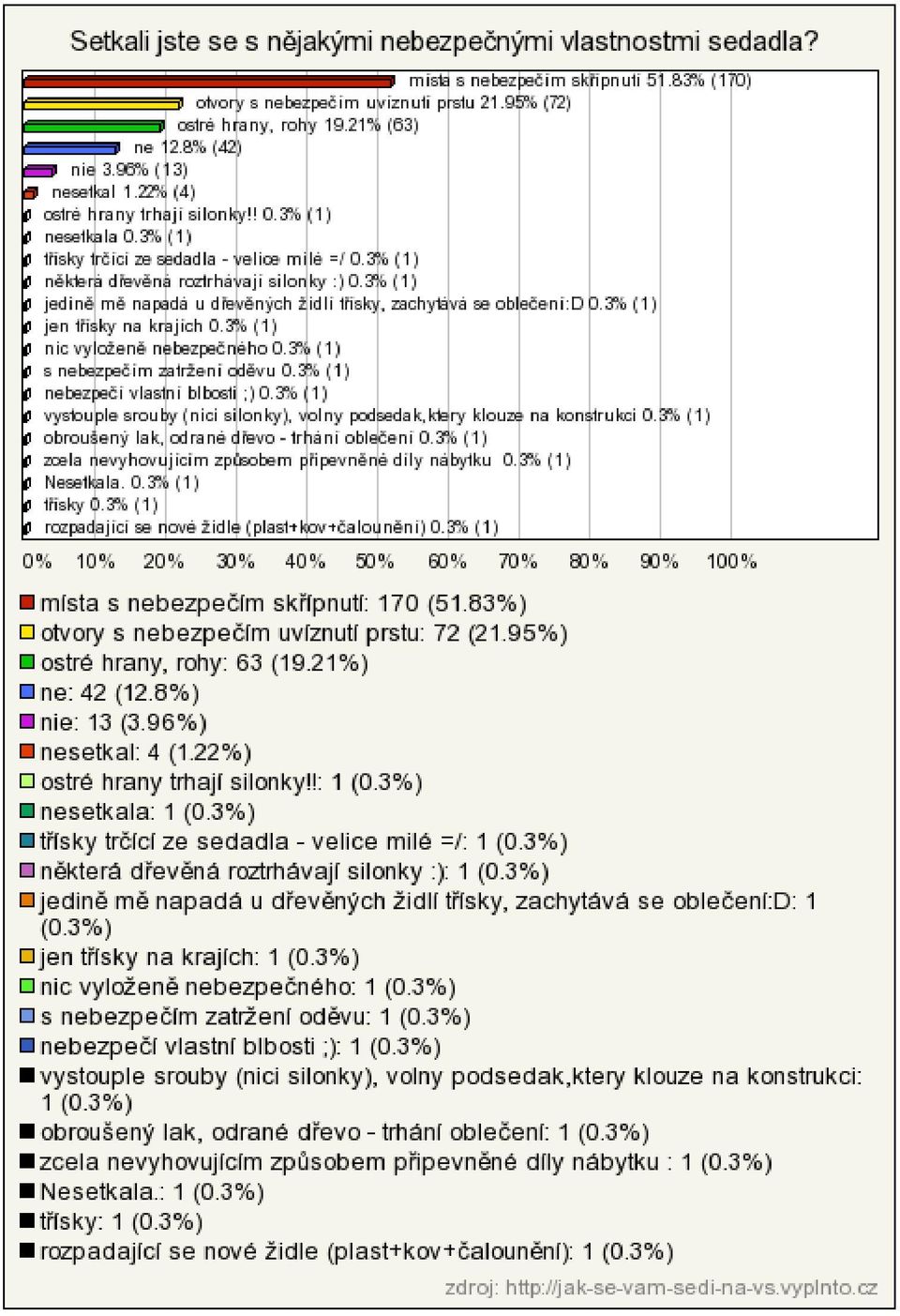

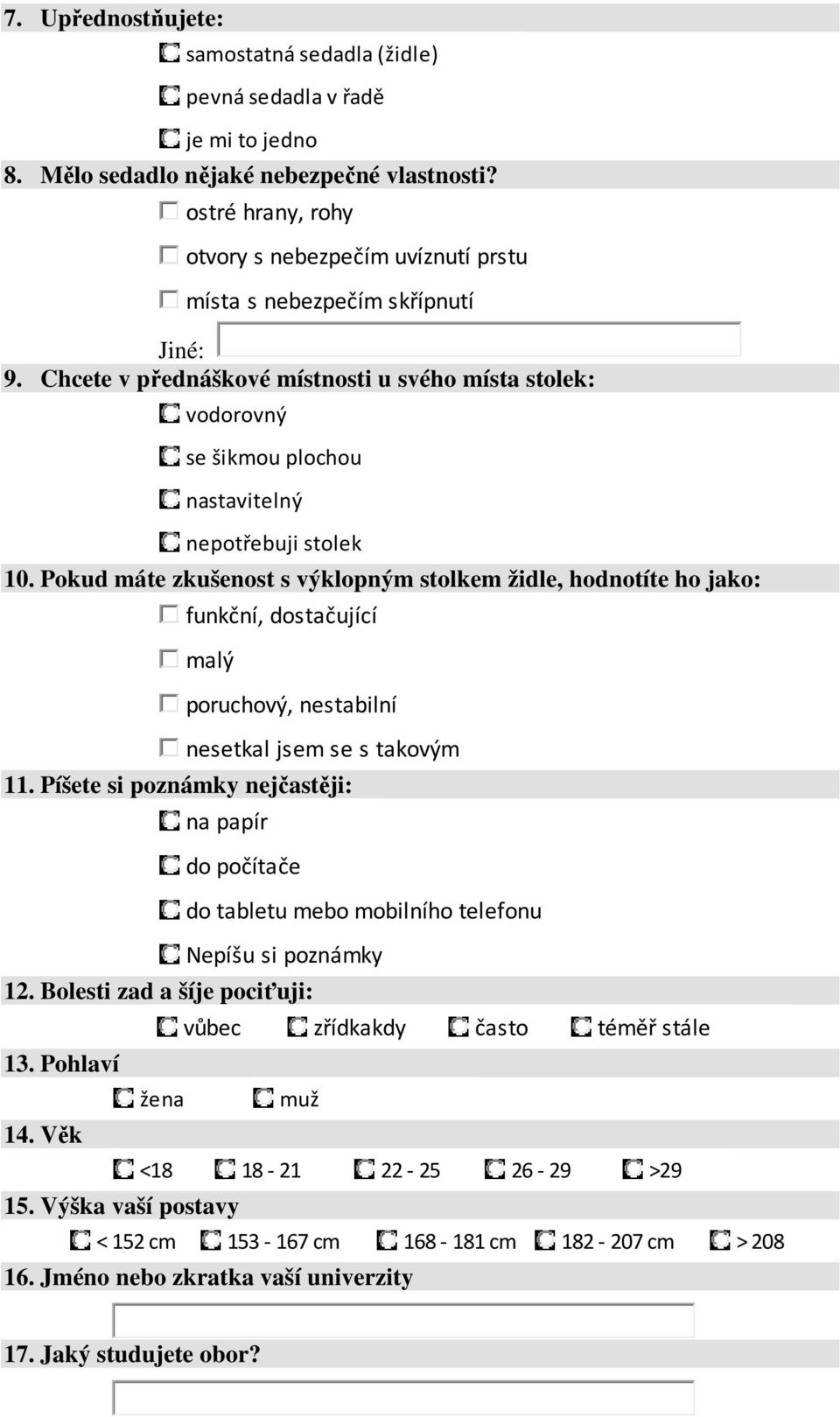

3 7. Upřednostňujete: samostatná sedadla (židle) pevná sedadla v řadě je mi to jedno 8. Mělo sedadlo nějaké nebezpečné vlastnosti? ostré hrany, rohy otvory s nebezpečím uvíznutí prstu místa s nebezpečím skřípnutí Jiné: 9. Chcete v přednáškové místnosti u svého místa stolek: vodorovný se šikmou plochou nastavitelný nepotřebuji stolek 10. Pokud máte zkušenost s výklopným stolkem židle, hodnotíte ho jako: funkční, dostačující malý poruchový, nestabilní nesetkal jsem se s takovým 11. Píšete si poznámky nejčastěji: na papír do počítače do tabletu mebo mobilního telefonu Nepíšu si poznámky 12. Bolesti zad a šíje pociťuji: 13. Pohlaví 14. Věk žena 15. Výška vaší postavy vůbec zřídkakdy často téměř stále muž < >29 < 152 cm cm cm cm > Jméno nebo zkratka vaší univerzity 17. Jaký studujete obor?

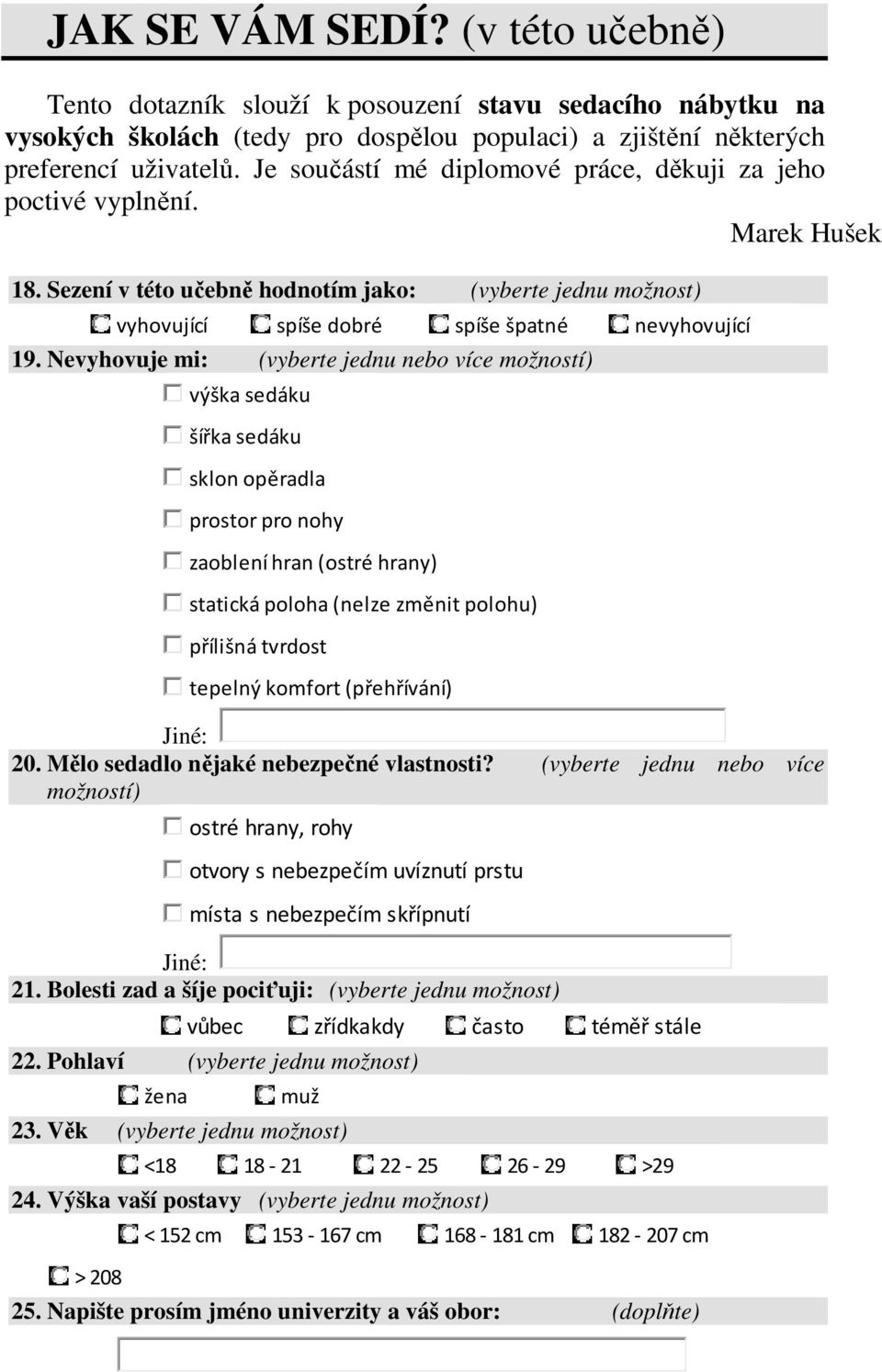

4 JAK SE VÁM SEDÍ? (v této učebně) Tento dotazník slouží k posouzení stavu sedacího nábytku na vysokých školách (tedy pro dospělou populaci) a zjištění některých preferencí uživatelů. Je součástí mé diplomové práce, děkuji za jeho poctivé vyplnění. Marek Hušek 18. Sezení v této učebně hodnotím jako: (vyberte jednu možnost) vyhovující spíše dobré spíše špatné nevyhovující 19. Nevyhovuje mi: (vyberte jednu nebo více možností) výška sedáku šířka sedáku sklon opěradla prostor pro nohy zaoblení hran (ostré hrany) statická poloha (nelze změnit polohu) přílišná tvrdost tepelný komfort (přehřívání) Jiné: 20. Mělo sedadlo nějaké nebezpečné vlastnosti? (vyberte jednu nebo více možností) ostré hrany, rohy otvory s nebezpečím uvíznutí prstu místa s nebezpečím skřípnutí Jiné: 21. Bolesti zad a šíje pociťuji: (vyberte jednu možnost) vůbec zřídkakdy často téměř stále 22. Pohlaví (vyberte jednu možnost) žena muž 23. Věk (vyberte jednu možnost) < > Výška vaší postavy (vyberte jednu možnost) > 208 < 152 cm cm cm cm 25. Napište prosím jméno univerzity a váš obor: (doplňte)

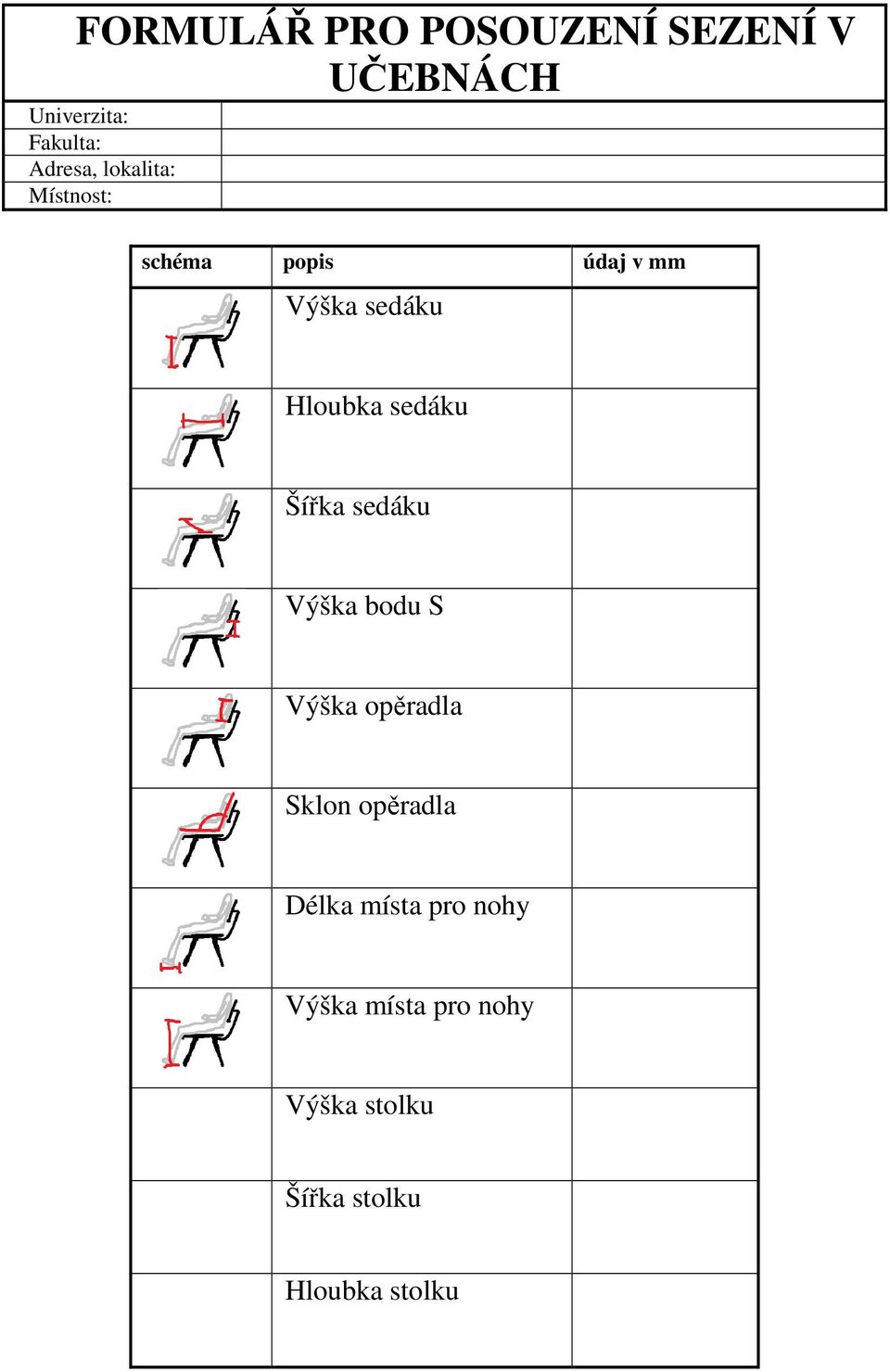

5 FORMULÁŘ PRO POSOUZENÍ SEZENÍ V UČEBNÁCH Univerzita: Fakulta: Adresa, lokalita: Místnost: schéma popis údaj v mm Výška sedáku Hloubka sedáku Šířka sedáku Výška bodu S Výška opěradla Sklon opěradla Délka místa pro nohy Výška místa pro nohy Výška stolku Šířka stolku Hloubka stolku

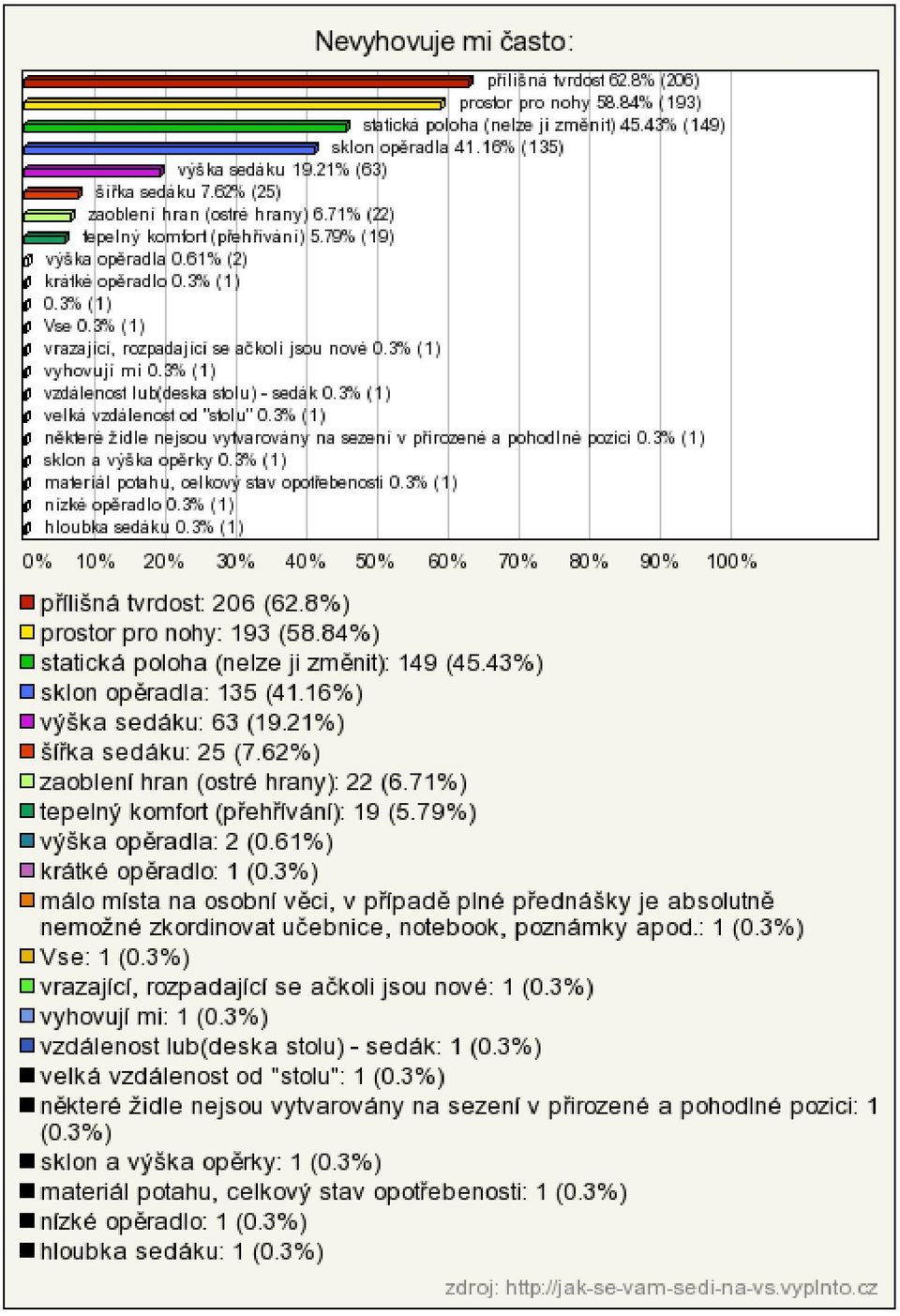

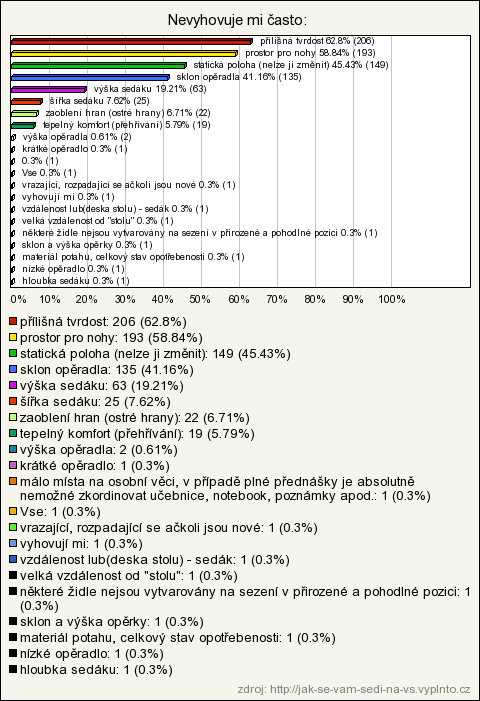

6

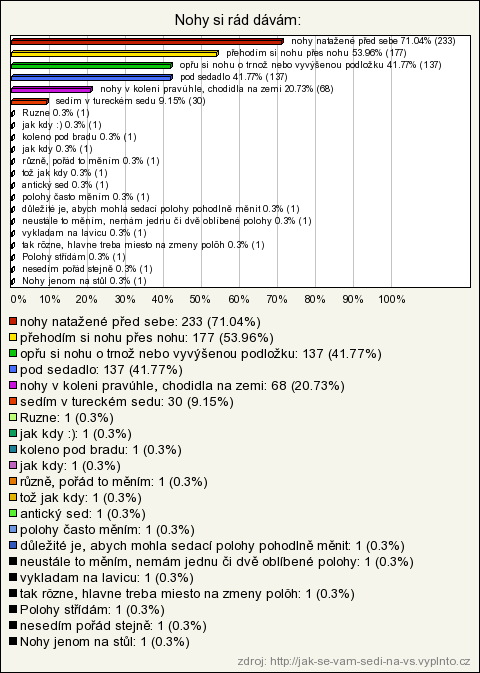

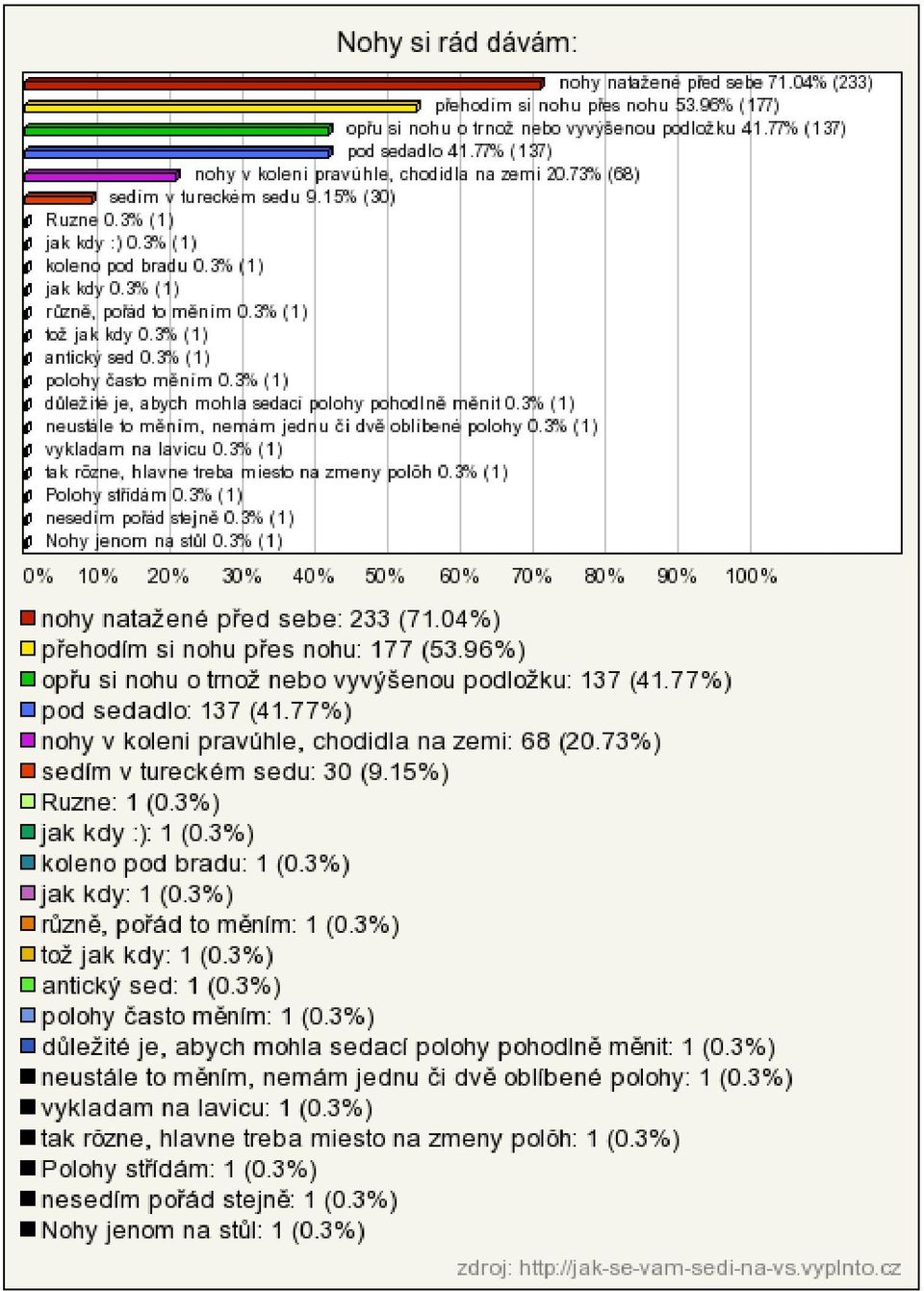

7

8

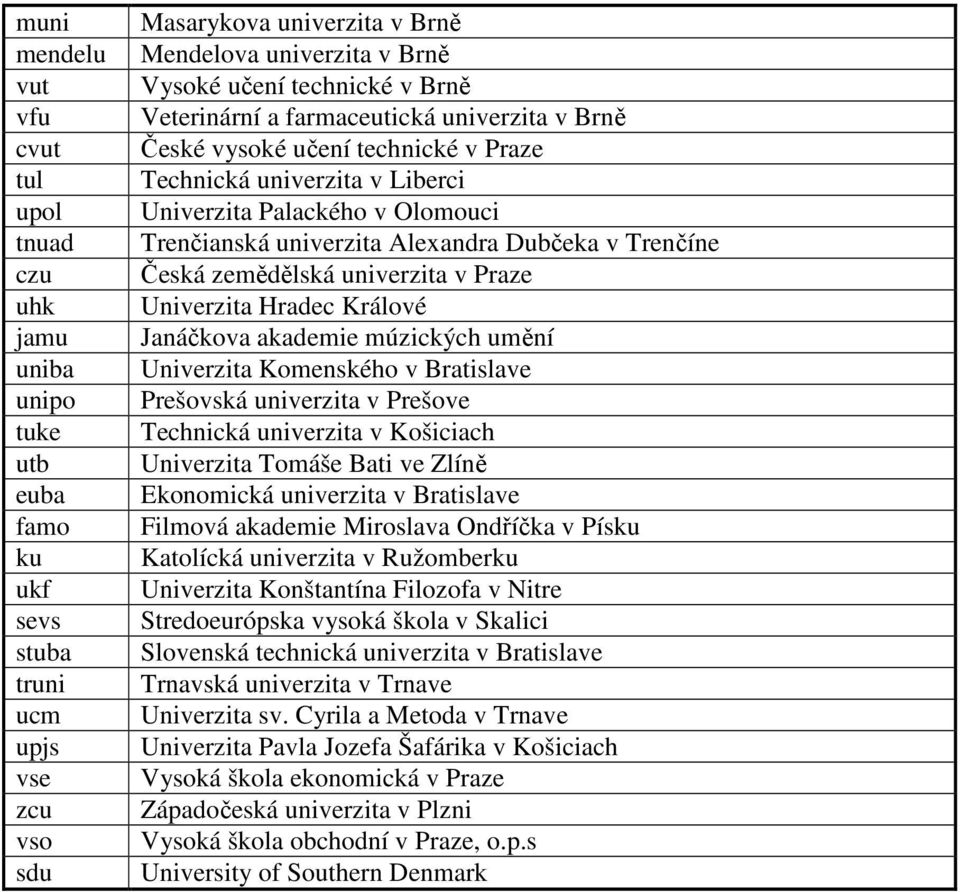

9 muni mendelu vut vfu cvut tul upol tnuad czu uhk jamu uniba unipo tuke utb euba famo ku ukf sevs stuba truni ucm upjs vse zcu vso sdu Masarykova univerzita v Brně Mendelova univerzita v Brně Vysoké učení technické v Brně Veterinární a farmaceutická univerzita v Brně České vysoké učení technické v Praze Technická univerzita v Liberci Univerzita Palackého v Olomouci Trenčianská univerzita Alexandra Dubčeka v Trenčíne Česká zemědělská univerzita v Praze Univerzita Hradec Králové Janáčkova akademie múzických umění Univerzita Komenského v Bratislave Prešovská univerzita v Prešove Technická univerzita v Košiciach Univerzita Tomáše Bati ve Zlíně Ekonomická univerzita v Bratislave Filmová akademie Miroslava Ondříčka v Písku Katolícká univerzita v Ružomberku Univerzita Konštantína Filozofa v Nitre Stredoeurópska vysoká škola v Skalici Slovenská technická univerzita v Bratislave Trnavská univerzita v Trnave Univerzita sv. Cyrila a Metoda v Trnave Univerzita Pavla Jozefa Šafárika v Košiciach Vysoká škola ekonomická v Praze Západočeská univerzita v Plzni Vysoká škola obchodní v Praze, o.p.s University of Southern Denmark

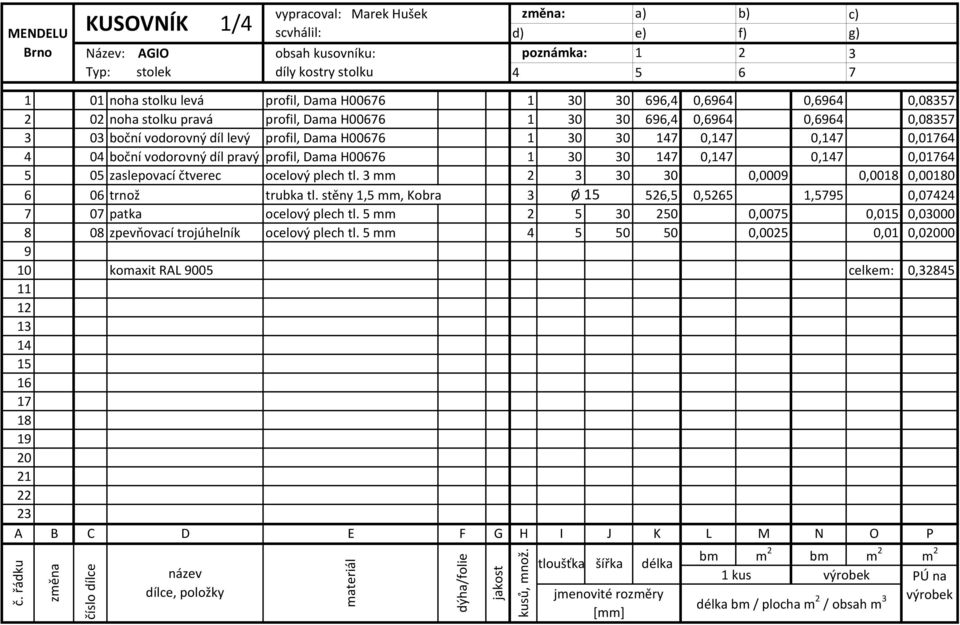

10 MENDELU Brno KUSOVNÍK 1/4 Název: AGIO Typ: stolek vypracoval: Marek Hušek scvhálil: obsah kusovníku: díly kostry stolku změna: d) poznámka: 4 a) b) c) e) f) g) noha stolku levá profil, Dama H ,4 0,6964 0,6964 0, noha stolku pravá profil, Dama H ,4 0,6964 0,6964 0, boční vodorovný díl levý profil, Dama H ,147 0,147 0, boční vodorovný díl pravý profil, Dama H ,147 0,147 0, zaslepovací čtverec ocelový plech tl. 3 mm ,0009 0,0018 0, trnož trubka tl. stěny 1,5 mm, Kobra 3 Ø ,5 0,5265 1,5795 0, patka ocelový plech tl. 5 mm ,0075 0,015 0, zpevňovací trojúhelník ocelový plech tl. 5 mm ,0025 0,01 0, komaxit RAL 9005 celkem: 0, A B C D E F G H I J K L M N O P č. řádku změna číslo dílce název dílce, položky materiál dýha/folie jakost kusů, množ. tloušťka šířka délka jmenovité rozměry [mm] bm m 2 bm m 2 m 2 1 kus výrobek PÚ na délka bm / plocha m 2 / obsah m 3 výrobek

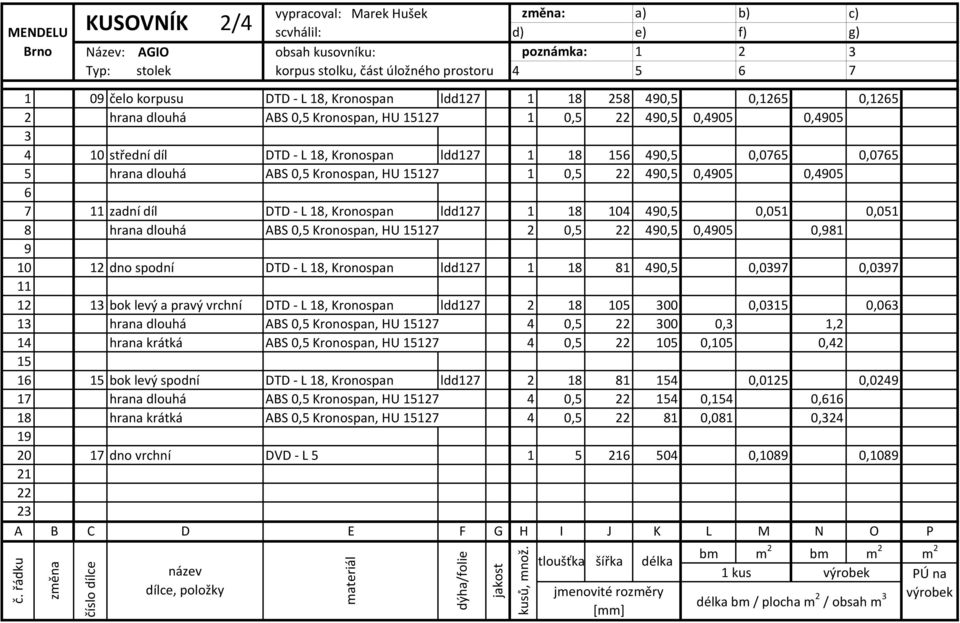

11 MENDELU Brno KUSOVNÍK 2/4 Název: AGIO Typ: stolek vypracoval: Marek Hušek scvhálil: obsah kusovníku: korpus stolku, část úložného prostoru změna: d) poznámka: 4 a) b) c) e) f) g) čelo korpusu DTD - L 18, Kronospan ldd ,5 0,1265 0, hrana dlouhá ABS 0,5 Kronospan, HU , ,5 0,4905 0, střední díl DTD - L 18, Kronospan ldd ,5 0,0765 0, hrana dlouhá ABS 0,5 Kronospan, HU , ,5 0,4905 0, zadní díl DTD - L 18, Kronospan ldd ,5 0,051 0,051 8 hrana dlouhá ABS 0,5 Kronospan, HU , ,5 0,4905 0, dno spodní DTD - L 18, Kronospan ldd ,5 0,0397 0, bok levý a pravý vrchní DTD - L 18, Kronospan ldd ,0315 0, hrana dlouhá ABS 0,5 Kronospan, HU , ,3 1,2 14 hrana krátká ABS 0,5 Kronospan, HU , ,105 0, bok levý spodní DTD - L 18, Kronospan ldd ,0125 0, hrana dlouhá ABS 0,5 Kronospan, HU , ,154 0, hrana krátká ABS 0,5 Kronospan, HU , ,081 0, dno vrchní DVD - L ,1089 0, A B C D E F G H I J K L M N O P č. řádku změna číslo dílce název dílce, položky materiál dýha/folie jakost kusů, množ. tloušťka šířka délka jmenovité rozměry [mm] bm m 2 bm m 2 m 2 1 kus výrobek PÚ na výrobek délka bm / plocha m 2 / obsah m 3

12 MENDELU Brno KUSOVNÍK 3/4 vypracoval: Marek Hušek Název: AGIO Typ: stolek scvhálil: obsah kusovníku: korpus stolku, část pracovní změna: a) b) c) d) e) f) g) poznámka: čelo DTD - L 18, Kronospan ldd ,03 0,03 2 hrana dlouhá ABS 0,5 Kronospan, HU , ,6 1,2 3 hrana krátká ABS 0,5 Kronospan, HU , ,05 0, bok DTD - L 18, Kronospan ldd ,015 0,015 6 hrana dlouhá ABS 0,5 Kronospan, HU , ,3 0,6 7 hrana krátká ABS 0,5 Kronospan, HU , ,05 0, pracovní deska PDP ,1794 0,3588 0, m 2 celkem: 0, lak na pracovní desku (3v) AXAPUR POLOMAT + U7002 kg celkem: 0, A B C D E F G H I J K L M N O P č. řádku změna číslo dílce název dílce, položky materiál dýha/folie jakost kusů, množ. tloušťka šířka délka jmenovité rozměry [mm] bm m 2 bm m 2 m 2 1 kus výrobek PÚ na délka bm / plocha m 2 / obsah m 3 výrobek

13 MENDELU Brno KUSOVNÍK 4/4 vypracoval: Marek Hušek Název: AGIO Typ: stolek scvhálil: obsah kusovníku: stolek - kování, spojovací materiál změna: a) b) c) d) e) f) g) poznámka: BK kolík Ø8 x Ø8 35 spojení korpusu 2 vratový šroub AKROS M5 30 montáž kostry a korpusu 3 vrut se zápustnou hlavou Häfele Ø4 15 připevnění výsuvu na korpus 4 vrut se zápustnou hlavou Häfele Ø4 15 připevnění úhelníku do DTD 5 vrut s půlkulatou hlavou AKROS Ø3 20 připevnění výsuvu na desku 0,65 6 vrut se zápustnou hlavou BOSSARD B2.5X6/BN Ø2,5 6 připevnění úhelníku do PDP 7 vrut se zápustnou hlavou BOSSARD B2.5X6/BN Ø2,5 6 připevnění stolových závěsů 8 pojistná matice 8 AKROS M5 6,3 montáž kostry a korpusu 9 kuličkový výsuv L 300 Häfele sada 300 spojení částí stolku, výsuv 10 úhelník Häfele připevnění pracovní desky 11 plastová krytka Häfele pro otvor Ø15 zaslepení montážních otvorů 12 stolový závěs, mat Häfele spojení částí prac. Desky lepidlo PVAC VINALEP 823 0,04 kg A B C D E F G H I J K L M N O P č. řádku změna číslo dílce název dílce, položky materiál dýha/folie jakost kusů, množ. tloušťka šířka délka jmenovité rozměry [mm] bm m 2 bm m 2 m 2 1 kus výrobek PÚ na výrobek délka bm / plocha m 2 / obsah m 3

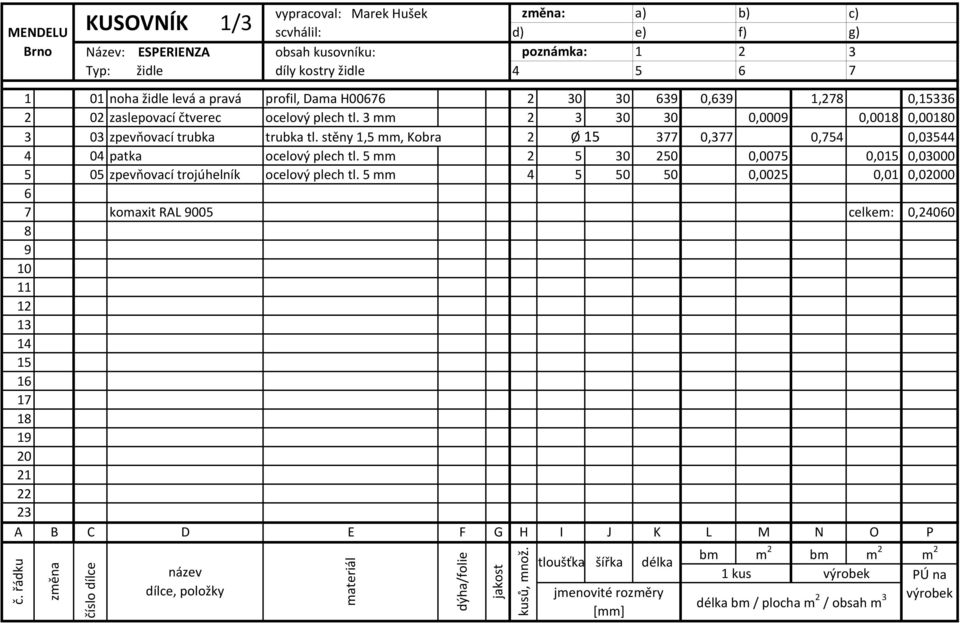

14 MENDELU Brno KUSOVNÍK 1/3 vypracoval: Marek Hušek Název: ESPERIENZA Typ: židle scvhálil: obsah kusovníku: díly kostry židle změna: a) b) c) d) e) f) g) poznámka: noha židle levá a pravá profil, Dama H ,639 1,278 0, zaslepovací čtverec ocelový plech tl. 3 mm ,0009 0,0018 0, zpevňovací trubka trubka tl. stěny 1,5 mm, Kobra 2 Ø ,377 0,754 0, patka ocelový plech tl. 5 mm ,0075 0,015 0, zpevňovací trojúhelník ocelový plech tl. 5 mm ,0025 0,01 0, komaxit RAL 9005 celkem: 0, A B C D E F G H I J K L M N O P č. řádku změna číslo dílce název dílce, položky materiál dýha/folie jakost kusů, množ. tloušťka šířka délka jmenovité rozměry [mm] bm m 2 bm m 2 m 2 1 kus výrobek PÚ na výrobek délka bm / plocha m 2 / obsah m 3

15 MENDELU Brno KUSOVNÍK 2/3 vypracoval: Marek Hušek Název: ESPERIENZA Typ: židle scvhálil: obsah kusovníku: sedák a opěrák změna: a) b) c) d) e) f) g) poznámka: sedák dýha podélná pro výrobu tvarové překližky BK 0,9 18 0, ,0713 1, sedák dýha příčná tl. 10 mm, 11 vrstev dýhy BK 0,9 15 0, ,0713 1, , opěrák dýha podélná pro výrobu tvarové překližky BK 0,9 18 0, ,0538 0, opěrák dýha příčná tl. 10 mm, 11 vrstev dýhy BK 0,9 15 0, ,0538 0, sedák pěna PUR ,1722 0, opěrák pěna PUR ,2153 0, zdrhovadlo pro sedák zdrhovadlo pro opěrák potahová látka pro sedák 0, potahová látka pro opěrák 0, PES rouno 180g/m 2 0, rozpouštědlové lepidlo UNILEP SPRAY H22 0, A B C D E F G H I J K L M N O P č. řádku změna číslo dílce název dílce, položky materiál dýha/folie jakost kusů, množ. tloušťka šířka délka jmenovité rozměry [mm] bm m 2 bm m 2 m 2 1 kus výrobek PÚ na výrobek délka bm / plocha m 2 / obsah m 3

16 MENDELU Brno KUSOVNÍK 3/3 vypracoval: Marek Hušek Název: ESPERIENZA Typ: židle scvhálil: obsah kusovníku: židle - kovaní, spojovací kování změna: a) b) c) d) e) f) g) poznámka: šroub s talířovou hlavou Häfele M4 15 montáž sedáku a opěráku 2 17 plastová krytka Häfele pro otvor Ø15 zaslepení montážních otvorů 3 18 pojistná matice 8 AKROS M6 6,3 montáž sklopného kování 4 19 závrtná matice Häfele M4 10 do sedáku a opěráku 5 20 podložka R 6,6 AKROS R R6,6 mezi sklopné kování a kostru 6 21 šroub s půlkulatou hlavou AKROS M6 20 montáž sklopného kování 7 22 sklopné kování levé Jagger 0288/ montáž na kostru 8 23 sklopné kování pravé Jagger 0288/ montáž na kostru A B C D E F G H I J K L M N O P č. řádku změna číslo dílce název dílce, položky materiál dýha/folie jakost kusů, množ. tloušťka šířka délka jmenovité rozměry [mm] bm m 2 bm m 2 m 2 1 kus výrobek PÚ na výrobek délka bm / plocha m 2 / obsah m 3

17 MENDELU Brno THN spotřeby přímeho materiálu 1/1 Název: AGIO Typ: stolek vypracoval: Marek Hušek scvhálil: obsah THN: stolek - materiál změna: a) b) c) d) e) f) g) poznámka: Poř. č. Číslo Materiály Přesun Jmenovitá Normativ využ., Norma Náklady [Kč] MJ z do spotřeba ztrát, zmetk. spotřeby v MJ za jednotku celkem 1 čtvercový profil tažený 30x30 tl. 3mm, Dama H00676 bm 1,6868 1,1 1, ,32 108, tažená ocelová trubka Ø 15 mm tl. 1,5, Kobra bm 1,5795 1,1 1, ,81 36, ocelový plech 3 mm m 2 0,0009 1,1 0, ,4 0, ocelový plech 5 mm m 2 0,01 1,1 0, ,5 9, DTD - L 18, Kronospan, ldd127 m 2 0, ,2 0, ,3 201, hranovací páska ABS 0,5 Kronospan, HU bm 6,472 1,2 7,7664 4,24 32, DVD - L 5 m 2 0, ,2 0, , PDP 8 m 2 0,3588 1,3 0, , Komaxit RAL 9005 m 2 0, ,4 0, , lepidlo PVAC (VINALEP 823) kg 0,04 1,4 0,056 73,3 4, lak na pracovní desku (AXAPUR POLOMAT + U7002) kg 0, ,4 0, ,01 289, BK kolík Ø8 x 35 ks 40 1,5 60 0, vratový šroub (AKROS ) ks 6 1,3 7,8 3,52 27, vrut se zápustnou hlavou (Häfele ) ks 15 1,3 19,5 0,242 4, vrut s půlkulatou hlavou (AKROS ) ks 8 1,3 10,4 0,65 6,76 25 vrut se zápustnou hlavou (BOSSARD B2.5X6/BN13576) ks 19 1,3 24,7 0,9 22,23 26 pojistná matice 8 (AKROS ) ks 6 1,3 7,8 3,73 29, kuličkový výsuv L 300 (Häfele ) sada ks 1 1,05 1, , , úhelník (Häfele ) ks 7 1,2 8,4 3,267 27, plastová krytka (Häfele ) ks 6 1,3 7,8 0,363 2, stolový závěs, mat (Häfele ) ks 2 1,2 2,4 114, , celkem: 2427,95649

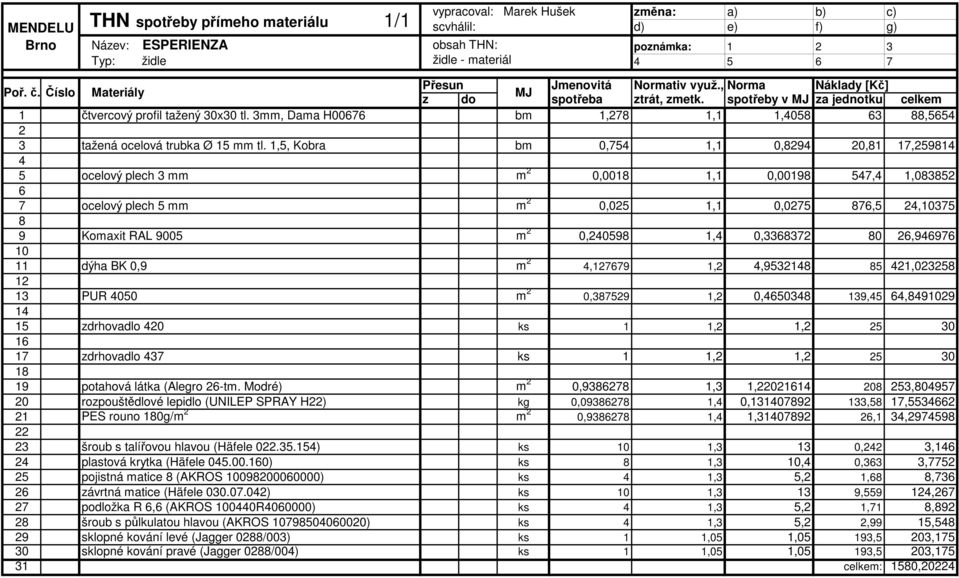

18 MENDELU Brno THN spotřeby přímeho materiálu 1/1 Název: ESPERIENZA Typ: židle vypracoval: Marek Hušek scvhálil: obsah THN: židle - materiál změna: a) b) c) d) e) f) g) poznámka: Poř. č. Číslo Materiály Přesun Jmenovitá Normativ využ., Norma Náklady [Kč] MJ z do spotřeba ztrát, zmetk. spotřeby v MJ za jednotku celkem 1 čtvercový profil tažený 30x30 tl. 3mm, Dama H00676 bm 1,278 1,1 1, , tažená ocelová trubka Ø 15 mm tl. 1,5, Kobra bm 0,754 1,1 0, ,81 17, ocelový plech 3 mm m 2 0,0018 1,1 0, ,4 1, ocelový plech 5 mm m 2 0,025 1,1 0, ,5 24, Komaxit RAL 9005 m 2 0, ,4 0, , dýha BK 0,9 m 2 4, ,2 4, , PUR 4050 m 2 0, ,2 0, ,45 64, zdrhovadlo 420 ks 1 1,2 1, zdrhovadlo 437 ks 1 1,2 1, potahová látka (Alegro 26-tm. Modré) m 2 0, ,3 1, , rozpouštědlové lepidlo (UNILEP SPRAY H22) kg 0, ,4 0, ,58 17, PES rouno 180g/m 2 m 2 0, ,4 1, ,1 34, šroub s talířovou hlavou (Häfele ) ks 10 1,3 13 0,242 3, plastová krytka (Häfele ) ks 8 1,3 10,4 0,363 3, pojistná matice 8 (AKROS ) ks 4 1,3 5,2 1,68 8, závrtná matice (Häfele ) ks 10 1,3 13 9, , podložka R 6,6 (AKROS R ) ks 4 1,3 5,2 1,71 8, šroub s půlkulatou hlavou (AKROS ) ks 4 1,3 5,2 2,99 15, sklopné kování levé (Jagger 0288/003) ks 1 1,05 1,05 193,5 203, sklopné kování pravé (Jagger 0288/004) ks 1 1,05 1,05 193,5 203, celkem: 1580,20224

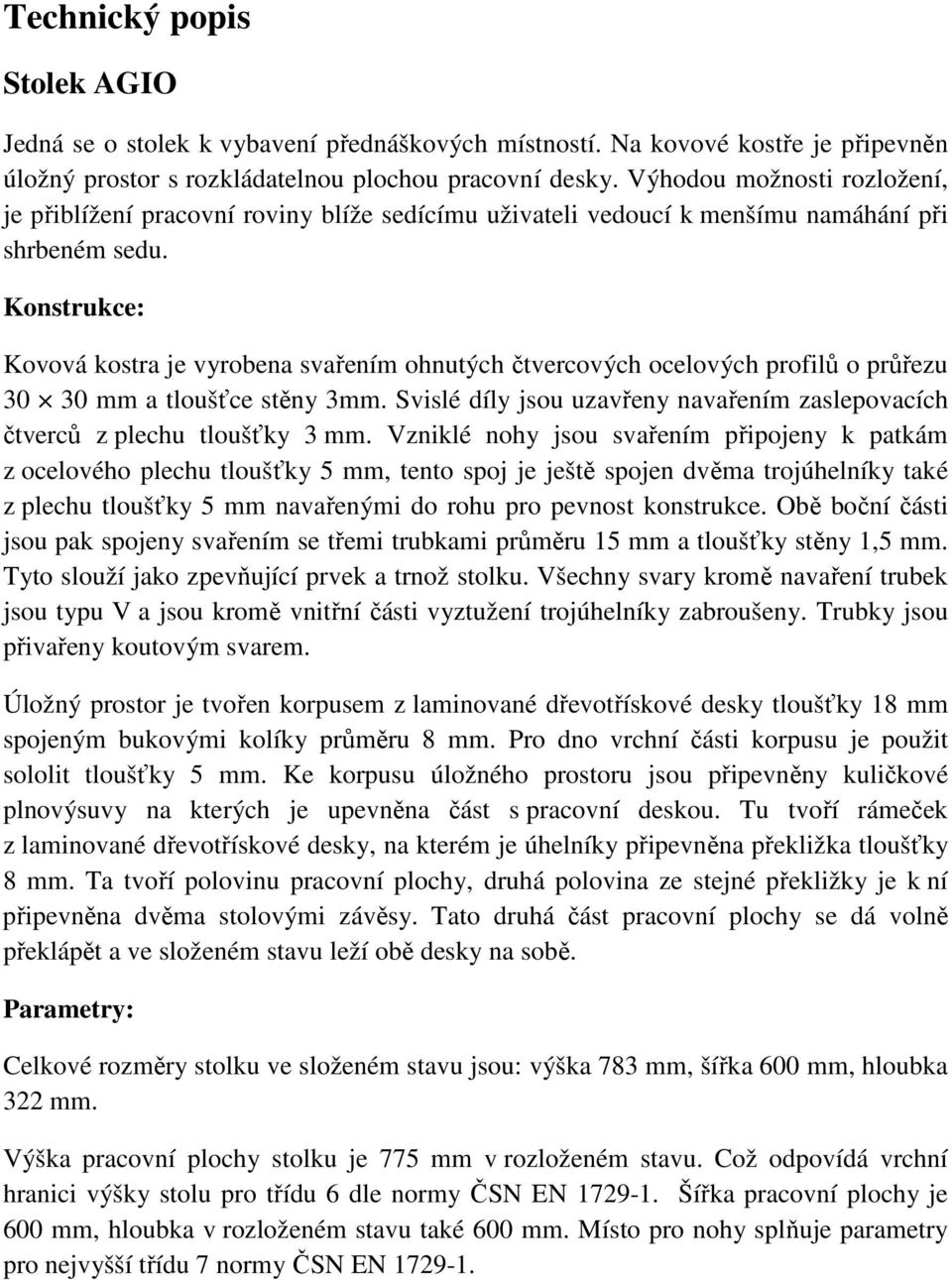

19 Technický popis Stolek AGIO Jedná se o stolek k vybavení přednáškových místností. Na kovové kostře je připevněn úložný prostor s rozkládatelnou plochou pracovní desky. Výhodou možnosti rozložení, je přiblížení pracovní roviny blíže sedícímu uživateli vedoucí k menšímu namáhání při shrbeném sedu. Konstrukce: Kovová kostra je vyrobena svařením ohnutých čtvercových ocelových profilů o průřezu mm a tloušťce stěny 3mm. Svislé díly jsou uzavřeny navařením zaslepovacích čtverců z plechu tloušťky 3 mm. Vzniklé nohy jsou svařením připojeny k patkám z ocelového plechu tloušťky 5 mm, tento spoj je ještě spojen dvěma trojúhelníky také z plechu tloušťky 5 mm navařenými do rohu pro pevnost konstrukce. Obě boční části jsou pak spojeny svařením se třemi trubkami průměru 15 mm a tloušťky stěny 1,5 mm. Tyto slouží jako zpevňující prvek a trnož stolku. Všechny svary kromě navaření trubek jsou typu V a jsou kromě vnitřní části vyztužení trojúhelníky zabroušeny. Trubky jsou přivařeny koutovým svarem. Úložný prostor je tvořen korpusem z laminované dřevotřískové desky tloušťky 18 mm spojeným bukovými kolíky průměru 8 mm. Pro dno vrchní části korpusu je použit sololit tloušťky 5 mm. Ke korpusu úložného prostoru jsou připevněny kuličkové plnovýsuvy na kterých je upevněna část s pracovní deskou. Tu tvoří rámeček z laminované dřevotřískové desky, na kterém je úhelníky připevněna překližka tloušťky 8 mm. Ta tvoří polovinu pracovní plochy, druhá polovina ze stejné překližky je k ní připevněna dvěma stolovými závěsy. Tato druhá část pracovní plochy se dá volně překlápět a ve složeném stavu leží obě desky na sobě. Parametry: Celkové rozměry stolku ve složeném stavu jsou: výška 783 mm, šířka 600 mm, hloubka 322 mm. Výška pracovní plochy stolku je 775 mm v rozloženém stavu. Což odpovídá vrchní hranici výšky stolu pro třídu 6 dle normy ČSN EN Šířka pracovní plochy je 600 mm, hloubka v rozloženém stavu také 600 mm. Místo pro nohy splňuje parametry pro nejvyšší třídu 7 normy ČSN EN

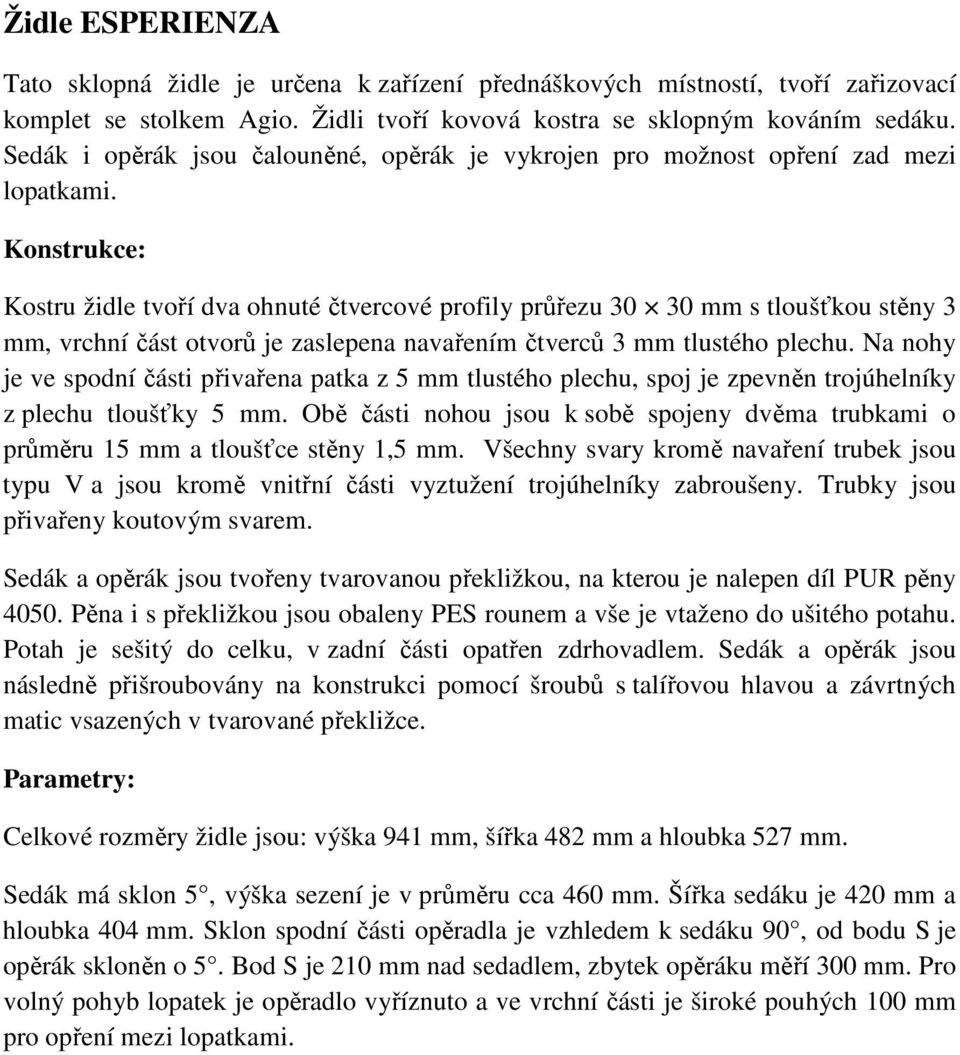

20 Židle ESPERIENZA Tato sklopná židle je určena k zařízení přednáškových místností, tvoří zařizovací komplet se stolkem Agio. Židli tvoří kovová kostra se sklopným kováním sedáku. Sedák i opěrák jsou čalouněné, opěrák je vykrojen pro možnost opření zad mezi lopatkami. Konstrukce: Kostru židle tvoří dva ohnuté čtvercové profily průřezu mm s tloušťkou stěny 3 mm, vrchní část otvorů je zaslepena navařením čtverců 3 mm tlustého plechu. Na nohy je ve spodní části přivařena patka z 5 mm tlustého plechu, spoj je zpevněn trojúhelníky z plechu tloušťky 5 mm. Obě části nohou jsou k sobě spojeny dvěma trubkami o průměru 15 mm a tloušťce stěny 1,5 mm. Všechny svary kromě navaření trubek jsou typu V a jsou kromě vnitřní části vyztužení trojúhelníky zabroušeny. Trubky jsou přivařeny koutovým svarem. Sedák a opěrák jsou tvořeny tvarovanou překližkou, na kterou je nalepen díl PUR pěny Pěna i s překližkou jsou obaleny PES rounem a vše je vtaženo do ušitého potahu. Potah je sešitý do celku, v zadní části opatřen zdrhovadlem. Sedák a opěrák jsou následně přišroubovány na konstrukci pomocí šroubů s talířovou hlavou a závrtných matic vsazených v tvarované překližce. Parametry: Celkové rozměry židle jsou: výška 941 mm, šířka 482 mm a hloubka 527 mm. Sedák má sklon 5, výška sezení je v průměru cca 460 mm. Šířka sedáku je 420 mm a hloubka 404 mm. Sklon spodní části opěradla je vzhledem k sedáku 90, od bodu S je opěrák skloněn o 5. Bod S je 210 mm nad sedadlem, zbytek opěráku měří 300 mm. Pro volný pohyb lopatek je opěradlo vyříznuto a ve vrchní části je široké pouhých 100 mm pro opření mezi lopatkami.
