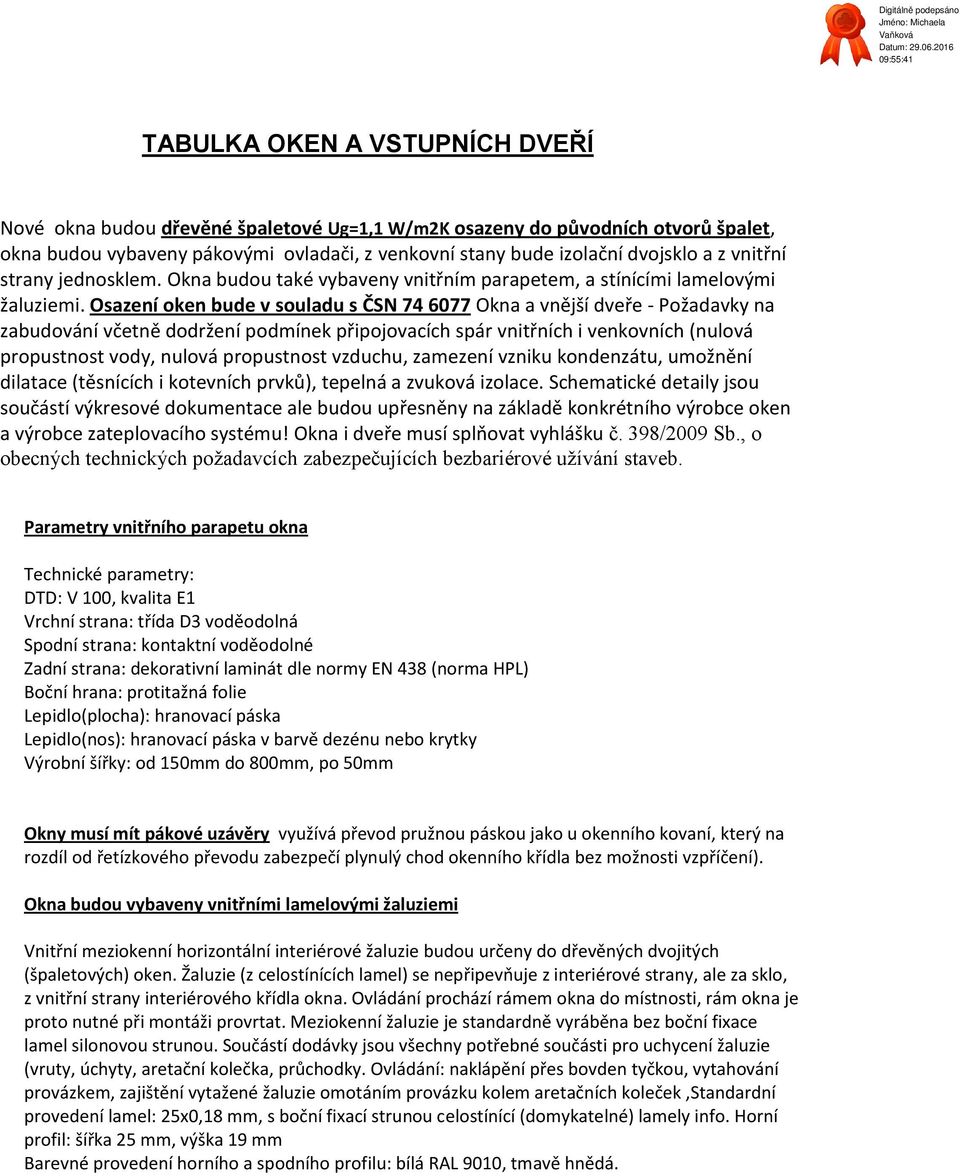

1 TABULKA OKEN A VSTUPNÍCH DVEŘÍ Nové okna budou dřevěné špaletové Ug=, W/m2K osazeny do původních otvorů špalet, okna budou vybaveny pákovými ovladači, z venkovní stany bude izolační dvojsklo a z vnitřní strany jednosklem. Okna budou také vybaveny vnitřním parapetem, a stínícími lamelovými žaluziemi. Osazení oken bude v souladu s ČSN Okna a vnější dveře - Požadavky na zabudování včetně dodržení podmínek připojovacích spár vnitřních i venkovních (nulová propustnost vody, nulová propustnost vzduchu, zamezení vzniku kondenzátu, umožnění dilatace (těsnících i kotevních prvků), tepelná a zvuková izolace. Schematické detaily jsou součástí výkresové dokumentace ale budou upřesněny na základě konkrétního výrobce oken a výrobce zateplovacího systému! Okna i dveře musí splňovat vyhlášku č. 398/2009 Sb., o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb. Parametry vnitřního parapetu okna Technické parametry: DTD: V 00, kvalita E Vrchní strana: třída D3 voděodolná Spodní strana: kontaktní voděodolné Zadní strana: dekorativní laminát dle normy EN 438 (norma HPL) Boční hrana: protitažná folie Lepidlo(plocha): hranovací páska Lepidlo(nos): hranovací páska v barvě dezénu nebo krytky Výrobní šířky: od 50mm do 800mm, po 50mm Okny musí mít pákové uzávěry využívá převod pružnou páskou jako u okenního kovaní, který na rozdíl od řetízkového převodu zabezpečí plynulý chod okenního křídla bez možnosti vzpříčení). Okna budou vybaveny vnitřními lamelovými žaluziemi Vnitřní meziokenní horizontální interiérové žaluzie budou určeny do dřevěných dvojitých (špaletových) oken. Žaluzie (z celostínících lamel) se nepřipevňuje z interiérové strany, ale za sklo, z vnitřní strany interiérového křídla okna. Ovládání prochází rámem okna do místnosti, rám okna je proto nutné při montáži provrtat. Meziokenní žaluzie je standardně vyráběna bez boční fixace lamel silonovou strunou. Součástí dodávky jsou všechny potřebné součásti pro uchycení žaluzie (vruty, úchyty, aretační kolečka, průchodky. Ovládání: naklápění přes bovden tyčkou, vytahování provázkem, zajištění vytažené žaluzie omotáním provázku kolem aretačních koleček,standardní provedení lamel: 25x0,8 mm, s boční fixací strunou celostínící (domykatelné) lamely info. Horní profil: šířka 25 mm, výška 9 mm Barevné provedení horního a spodního profilu: bílá RAL 900, tmavě hnědá.

2 Příloha č.- Vzorový profil oken jedná se o orientační vzorek, zhotovitel stavby před dodávkou předloží vzorek NPÚ k odsouhlasení!

3 ,7 533, pozice množství popis EX 29 ks Profil: viz příloha č, k tabulce oken 4/6/4 Ug=, W/m2K transparentní Kování: okno sklopné špaletové vícebodové, okno špaletové Křídlo: 3 * křídlo 52x52mm Rozměry: 080x500mm Hmotnost: 5.68kg Klika Verona 92 K/KO se zakrytím 78 ocel elox F9 IN 29 ks Profil: viz příloha č, k tabulce oken 4mm Float- jednosklo čiré, Ug=, W/m2K Kování: transparentní okno sklopné špaletové vícebodové, okno špaletové 3 * 52x44mm bez okapnice hnědé 80x600mm 32.58kg Křídlo: Okapnice: Těsnění: Rozměry: Hmotnost: Pákový ovladač - 29 KS 2EX 9 ks Profil: viz příloha č, k tabulce oken 4mm Float- jednosklo čiré, Ug=, W/m2K transparentní Kování: okno sklopné špaletové vícebodové, okno špaletové Křídlo: 3 * křídlo 52x52mm Rozměry: 060x500mm Hmotnost: 50.98kg

4 ,7 533,3 600 pozice množství popis 2IN 9 ks Profil: viz příloha č, k tabulce oken 4mm Float- jednosklo čiré, Ug=, W/m2K Kování: transparentní okno sklopné špaletové vícebodové, okno špaletové 3 * 52x44mm bez okapnice hnědé 60x600mm 32.44kg Křídlo: Okapnice: Těsnění: Rozměry: Hmotnost: Pákový ovladač 9 KS 3EX ks Profil: viz příloha č, k tabulce oken Dřevina: Barva: smrk - napojovaný určí NPU 4/6/4 Ug=, W/m2K transparentní Kování: okno špaletové pravé vícebodové Křídlo: křídlo 52x52mm Rozměry: 375x800mm Hmotnost: 2.768kg 3IN ks Profil: viz příloha č, k tabulce oken Dřevina: Barva: smrk - napojovaný Modř/Smrk/Bor/RAL tóny 8000 až 4mm Float- jednosklo čiré Kování: okno špaletové pravé vícebodové Křídlo: castle 52x44mm Okapnice: bez okapnice Rozměry: 475x900mm Hmotnost: 8.245kg

5 pozice množství popis 4EX ks Profil: viz příloha č, k tabulce oken Barva: Modř/Smrk/Bor/RAL tóny 8000 až 4/6/4 Ug=, W/m2K transparentní Kování: okno špaletové levé vícebodové, okno špaletové pravé vícebodové Křídlo: 2 * křídlo castle 52x52mm Rozměry: 080x780mm Hmotnost: kg 4IN 2 9 ks Profil: viz příloha č, k tabulce oken Dřevina: Barva: smrk - napojovaný Modř/Smrk/Bor/RAL tóny 8000 až 4mm Float- jednosklo čiré Kování: transparentní okno špaletové levé vícebodové, okno špaletové pravé vícebodové 2 * castle 52x44mm bez okapnice hnědé 80x880mm 8.528kg Křídlo: Okapnice: Těsnění: Rozměry: Hmotnost: celkem D ks Profil: SOFTLINE 78 - EURO / vchodové dveře + 2*boční pevné zasklení z obou stran š350 mm, spodní hrana okopová Dřevina: smrk - fixní Barva: Modř/Smrk/Bor/RAL tóny 8000 až 4/2/4/2/4 Ug=0,7 Kování: Zámek Automatic, panty SFS, Pravý Křídlo: kridlo vchodove dvere euro, 2* fixní boční křídlo 350mm Okapnice: s okapnicí Rozměry: 060x2050mm Hmotnost: 8.68kg Dveře musí splnovat č. 398/2009 Sb., o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb - - Otevíraná dveřní křídla musí být ve výši 800 až 900 mm opatřena vodorovnými madly přes celou jejich šířku, umístěnými na straně opačné než jsou závěsy. Dveře smí být zaskleny od výšky 400 mm, nebo musí být chráněny proti mechanickému poškození vozíkem. Zámek dveří musí být umístěn nejvýše 000 mm od podlahy, klika nejvýše 00 mm. Horní hrana zvonkového panelu smí být nejvýše 200 mm od úrovně podlahy s odsazením od pevné překážky nejméně 500 mm.
