TI - 4 Stavba kabinek z MAX kompaktních desek a MAX kompaktních ohýbaných prvků

Transkript

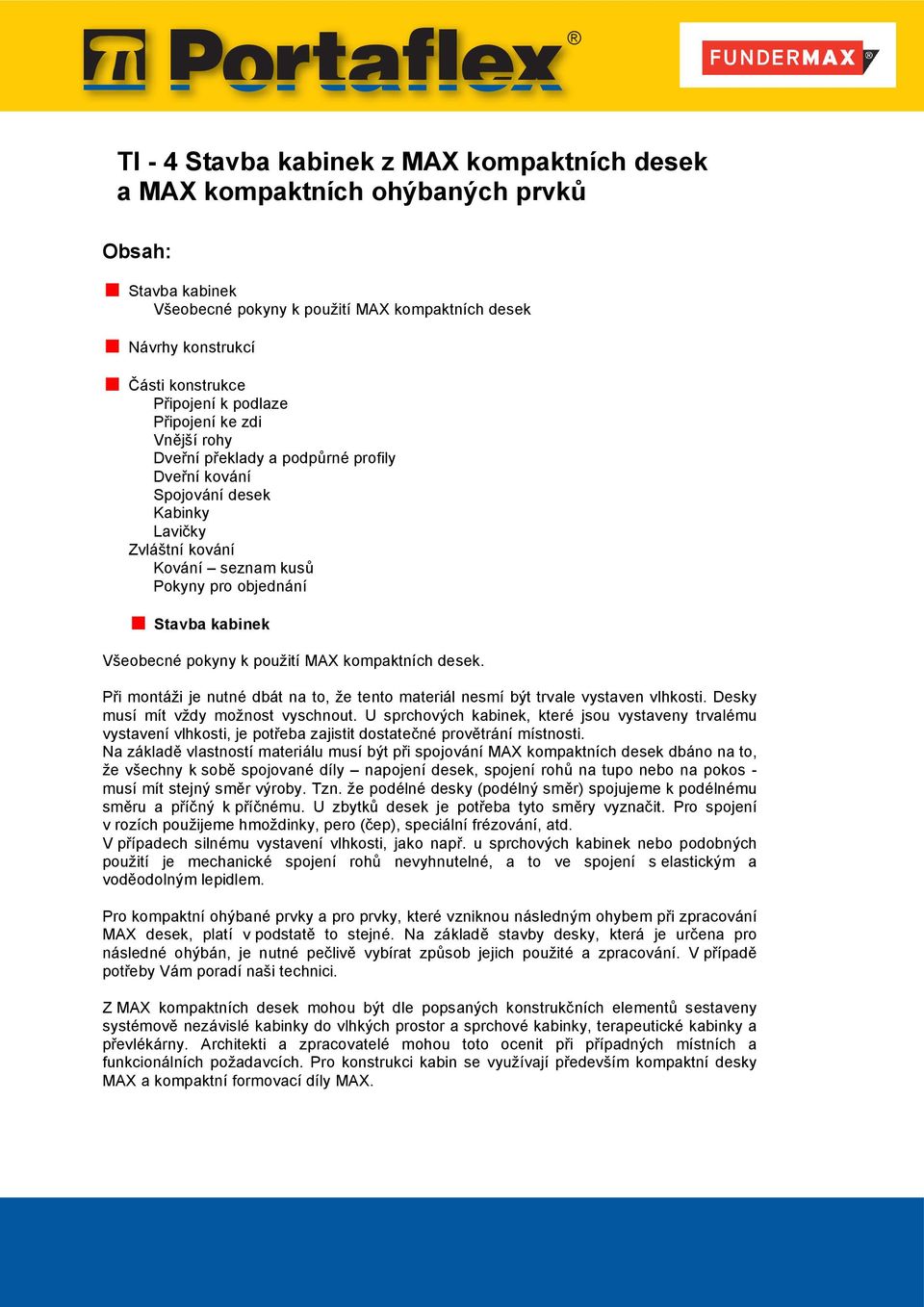

1 TI - 4 Stavba kabinek z MAX kompaktních desek a MAX kompaktních ohýbaných prvků Obsah: Stavba kabinek Všeobecné pokyny k použití MAX kompaktních desek Návrhy konstrukcí Části konstrukce Připojení k podlaze Připojení ke zdi Vnější rohy Dveřní překlady a podpůrné profily Dveřní kování Spojování desek Kabinky Lavičky Zvláštní kování Kování seznam kusů Pokyny pro objednání Stavba kabinek Všeobecné pokyny k použití MAX kompaktních desek. Při montáži je nutné dbát na to, že tento materiál nesmí být trvale vystaven vlhkosti. Desky musí mít vždy možnost vyschnout. U sprchových kabinek, které jsou vystaveny trvalému vystavení vlhkosti, je potřeba zajistit dostatečné provětrání místnosti. Na základě vlastností materiálu musí být při spojování MAX kompaktních desek dbáno na to, že všechny k sobě spojované díly napojení desek, spojení rohů na tupo nebo na pokos - musí mít stejný směr výroby. Tzn. že podélné desky (podélný směr) spojujeme k podélnému směru a příčný k příčnému. U zbytků desek je potřeba tyto směry vyznačit. Pro spojení v rozích použijeme hmoždinky, pero (čep), speciální frézování, atd. V případech silnému vystavení vlhkosti, jako např. u sprchových kabinek nebo podobných použití je mechanické spojení rohů nevyhnutelné, a to ve spojení s elastickým a voděodolným lepidlem. Pro kompaktní ohýbané prvky a pro prvky, které vzniknou následným ohybem při zpracování MAX desek, platí v podstatě to stejné. Na základě stavby desky, která je určena pro následné ohýbán, je nutné pečlivě vybírat způsob jejich použité a zpracování. V případě potřeby Vám poradí naši technici. Z MAX kompaktních desek mohou být dle popsaných konstrukčních elementů sestaveny systémově nezávislé kabinky do vlhkých prostor a sprchové kabinky, terapeutické kabinky a převlékárny. Architekti a zpracovatelé mohou toto ocenit při případných místních a funkcionálních požadavcích. Pro konstrukci kabin se využívají především kompaktní desky MAX a kompaktní formovací díly MAX.

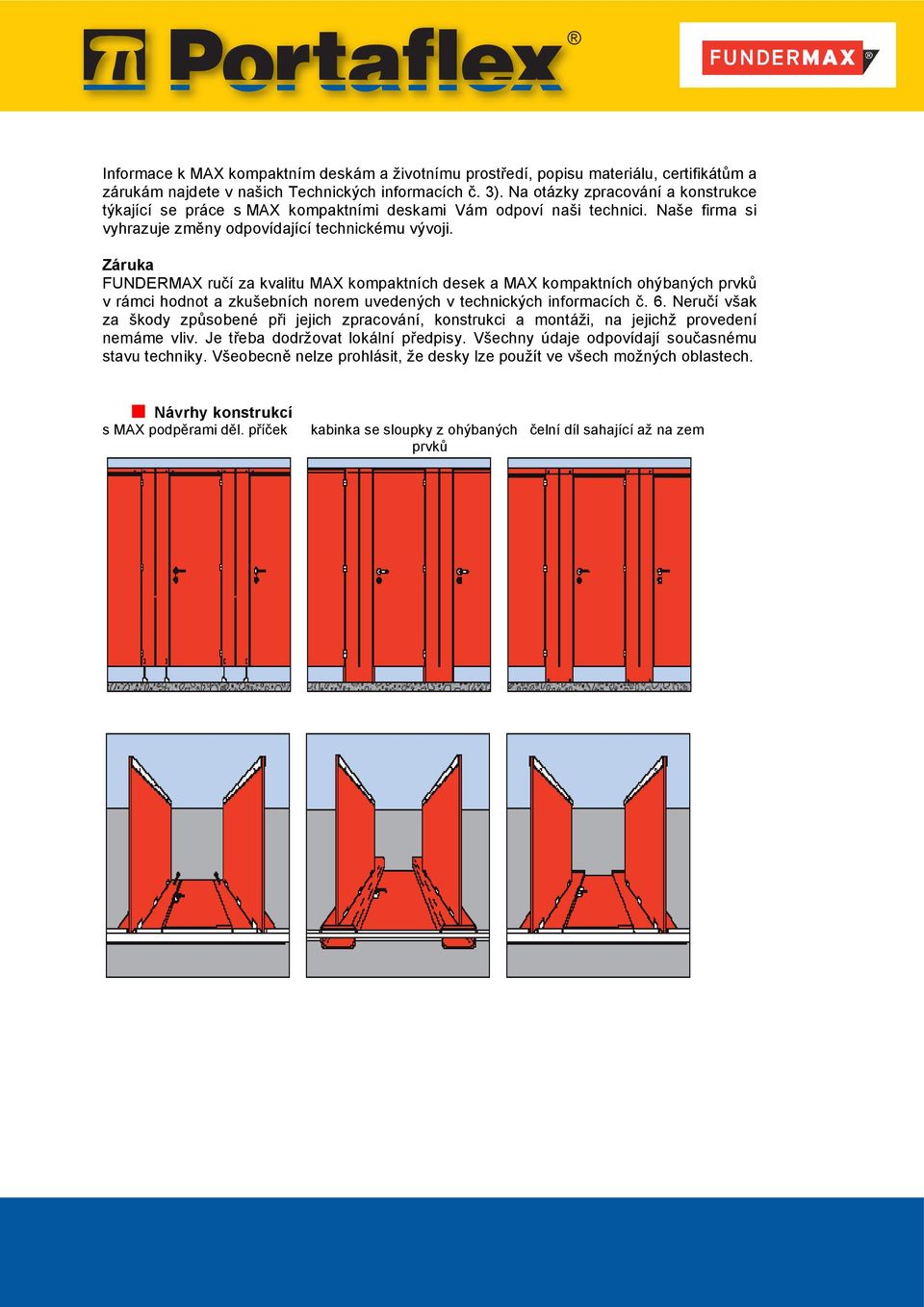

2 Informace k MAX kompaktním deskám a životnímu prostředí, popisu materiálu, certifikátům a zárukám najdete v našich Technických informacích č. 3). Na otázky zpracování a konstrukce týkající se práce s MAX kompaktními deskami Vám odpoví naši technici. Naše firma si vyhrazuje změny odpovídající technickému vývoji. Záruka FUNDERMAX ručí za kvalitu MAX kompaktních desek a MAX kompaktních ohýbaných prvků v rámci hodnot a zkušebních norem uvedených v technických informacích č. 6. Neručí však za škody způsobené při jejich zpracování, konstrukci a montáži, na jejichž provedení nemáme vliv. Je třeba dodržovat lokální předpisy. Všechny údaje odpovídají současnému stavu techniky. Všeobecně nelze prohlásit, že desky lze použít ve všech možných oblastech. Návrhy konstrukcí s MAX podpěrami děl. příček kabinka se sloupky z ohýbaných čelní díl sahající až na zem prvků

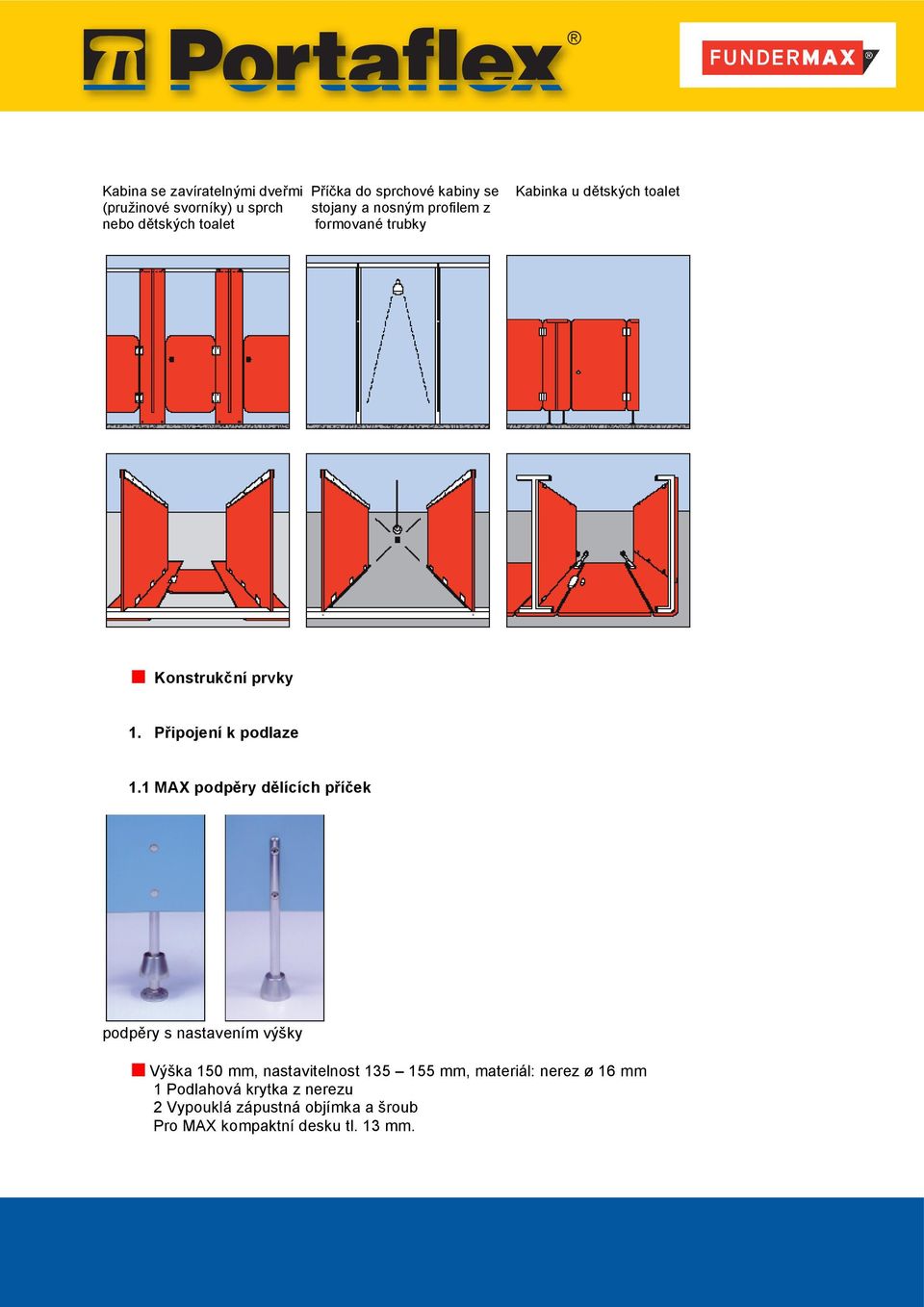

3 Kabina se zavíratelnými dveřmi Příčka do sprchové kabiny se (pružinové svorníky) u sprch stojany a nosným profilem z nebo dětských toalet formované trubky Kabinka u dětských toalet Konstrukční prvky 1. Připojení k podlaze 1.1 MAX podpěry dělících příček podpěry s nastavením výšky Výška 150 mm, nastavitelnost mm, materiál: nerez ø 16 mm 1 Podlahová krytka z nerezu 2 Vypouklá zápustná objímka a šroub Pro MAX kompaktní desku tl. 13 mm.

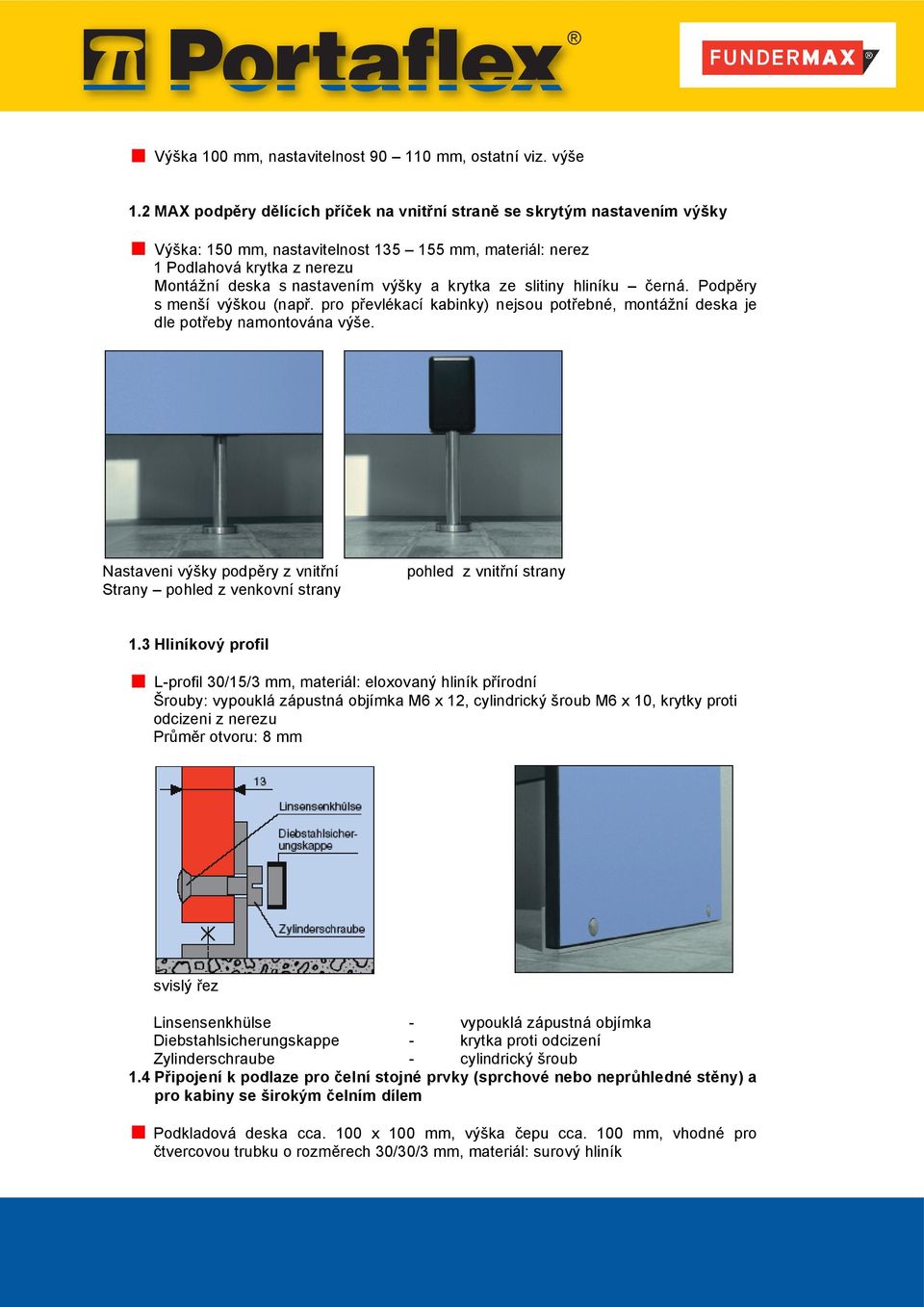

4 Výška 100 mm, nastavitelnost mm, ostatní viz. výše 1.2 MAX podpěry dělících příček na vnitřní straně se skrytým nastavením výšky Výška: 150 mm, nastavitelnost mm, materiál: nerez 1 Podlahová krytka z nerezu Montážní deska s nastavením výšky a krytka ze slitiny hliníku černá. Podpěry s menší výškou (např. pro převlékací kabinky) nejsou potřebné, montážní deska je dle potřeby namontována výše. Nastaveni výšky podpěry z vnitřní Strany pohled z venkovní strany pohled z vnitřní strany 1.3 Hliníkový profil L-profil 30/15/3 mm, materiál: eloxovaný hliník přírodní Šrouby: vypouklá zápustná objímka M6 x 12, cylindrický šroub M6 x 10, krytky proti odcizeni z nerezu Průměr otvoru: 8 mm svislý řez Linsensenkhülse - vypouklá zápustná objímka Diebstahlsicherungskappe - krytka proti odcizení Zylinderschraube - cylindrický šroub 1.4 Připojení k podlaze pro čelní stojné prvky (sprchové nebo neprůhledné stěny) a pro kabiny se širokým čelním dílem Podkladová deska cca. 100 x 100 mm, výška čepu cca. 100 mm, vhodné pro čtvercovou trubku o rozměrech 30/30/3 mm, materiál: surový hliník

5 Na podlahu připevnit před položením kachliček. Ploché plechové šrouby 4,8 x 22 mm šroubujte do čtvercové trubky uprostřed (šrouby jsou součástí dodávky). čelní řez 1.5 Připojení k podlaze u pilířových kabinek Podlahový roh z pocínované oceli o rozměrech 200/290/70/3 mm se 4 plochými šrouby z nerez plechu. M=1:2,5, vodorovný řez Bodenwinkel - podlahový roh

6 2. Připojení ke zdi 2.1 MAX připojení ke zdi Materiál: nerez, 2 černé krytky, 1 vypouklá zápustná objímka a šroub Průměr vrtu do kompaktní desky: 8 mm Ke každému kusu přípojky na zeď jsou dodávány 2 ks vyrovnávacích podložek; pro tl. desky 13 mm M=1:1, vodorovný řez 2.2 MAX připojení předního dílu ke zdi pomocí úhelníkové přípojky pro dělící příčky 1 úhelník cca. 45/35/35, materiál: polyamid černý, 1 vypouklá zápustná objímka, šroub M6 x 10, bezpečnostní krytka proti zcizení Průměr vrtu do kompaktní desky: 8 mm, bez šroubů pro upevnění do zdi! Pro desku tl. 13 mm Boční spára větší než 12 mm není vhodná. Přesto není vhled dovnitř kabiny možný. M=1:1, vodorovný řez

7 2.3 Hliníkový profil pro připojení dělící příčky ke zdi U - profil rozměrů 23/17/23/2 mm (13 mm vnitřní rozteč), materiál: přírodní hliník, eloxovaný Šrouby: vypouklá zápustná objímka M6 x 12, cylindrický šroub M6 x 10, bezpečnostní krytka proti zcizení, průměr vrtu: 8 mm M=1:2,5, vodorovný řez 2.4 MAX přípojky na dělící příčku 2 úhelníky černé cca. 45/35/35 mm, materiál polyamid černý, 1 cylindrická objímka, šroub, 2 krytky proti zcizení Průměr vrtu: 8mm, bez šroubů na upevnění ke zdi pro tl. desky 13 mm M=1:2,5, vodorovný řez

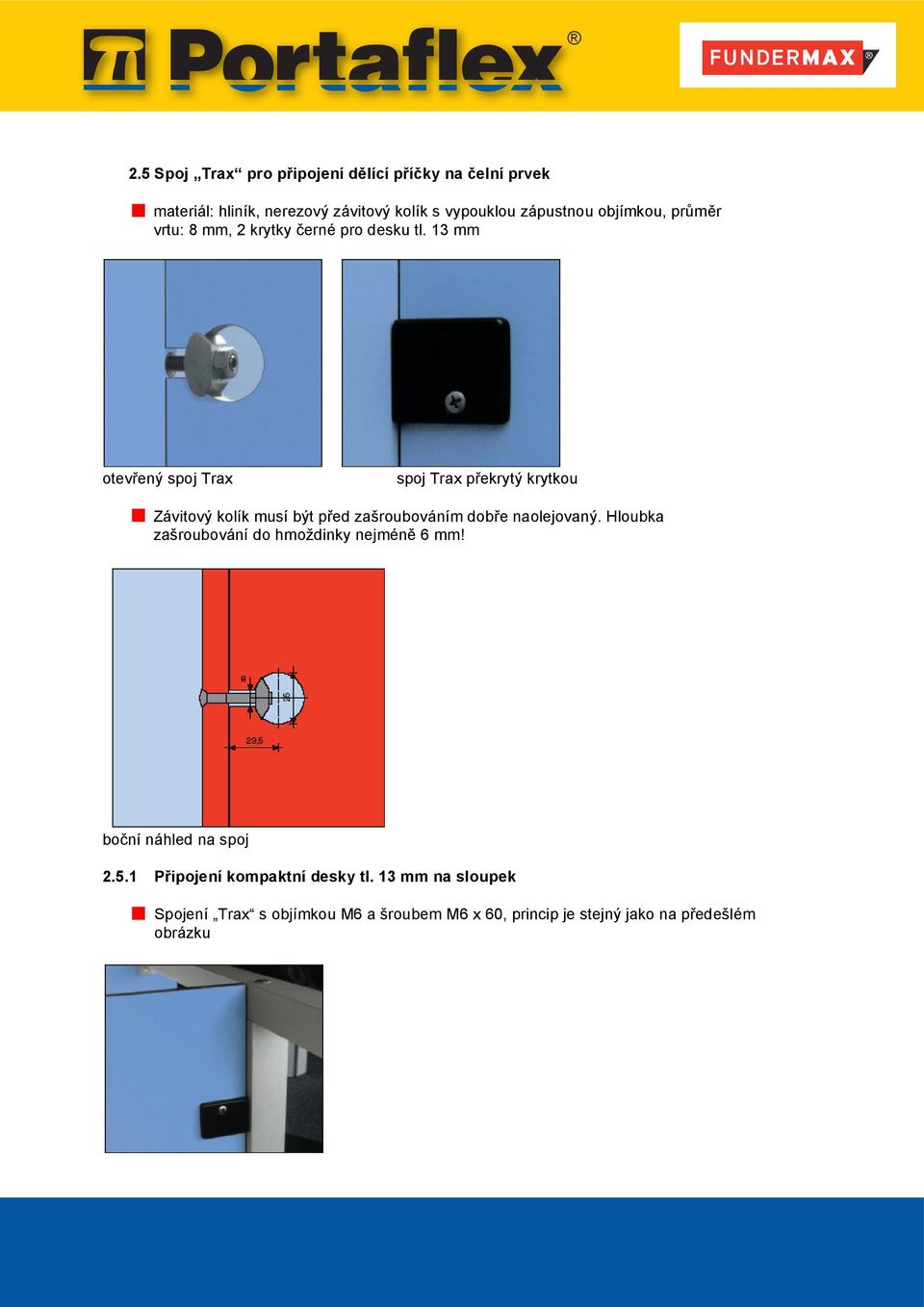

8 2.5 Spoj Trax pro připojení dělící příčky na čelní prvek materiál: hliník, nerezový závitový kolík s vypouklou zápustnou objímkou, průměr vrtu: 8 mm, 2 krytky černé pro desku tl. 13 mm otevřený spoj Trax spoj Trax překrytý krytkou Závitový kolík musí být před zašroubováním dobře naolejovaný. Hloubka zašroubování do hmoždinky nejméně 6 mm! boční náhled na spoj Připojení kompaktní desky tl. 13 mm na sloupek Spojení Trax s objímkou M6 a šroubem M6 x 60, princip je stejný jako na předešlém obrázku

9 3. Vnější rohy 3.1 Ohýbané prvky pro rohový sloupek Hliníkový profil ve tvaru L 30/30/3 mm, přírodní, eloxovaný Přeplátování desek musí být nejméně 30 mm, slepení polyuretanovým lepidlem, vypouklá zápustná objímka M6 x 12, cylindrický šroub M6 x 10, krytka proti odcizení, průměr otvoru 8 mm Boční připevnění sloupků pomocí trubky 30/30/3 mm a vždy 2 hliníkových rohovníků 30/30/3 mm, délky 30 mm + 4 ploché plechové šrouby z nerezu. vodorovný řez sloupovou kabinkou 3.2 Rohy z ohýbaných prvků. Přeplátování jako v bodě 3.1 Kompaktní ohýbané prvky jsou k dostání u našich prodejců, dekory dle platného dodavatelského programu, dodací termín na poptávku! U kompaktních ohýbaných prvků neupevňujte šrouby do hrany, ke spojení dělící příčky a rohového prvku použijte Trax spojení nebo přeplátování. Viz. bod 6.1 a 6.2 těchto Technických informací. vodorovný řez zaobleným rohem

10 4. Dveřní překlady a podpůrné profily 4.1 Překlad Hliníková trubka 30/30/3 mm, přírodní eloxovaný hliník Šrouby k prošroubování: vypouklá zápustná objímka M6 x 12, cylindrický šroub M6 x 35, podložka, krytka proti odcizení, průměr otvoru 8 mm U dveří, které se otvírají dovnitř, je třeba mít překlad minimálně 80 mm vysoký, aby se dveře daly vysadit, rozměr A svislý řez překladem dveří čelní pohled vnitřní pohled 4.2 Připojení překladu na sloupky u sprchových nebo neprůhledných stěn Horizontální profil je spojen do vertikálního profilu vešroubovaným čepem odpovídajícím trubce 30/30/3 mm. Materiál hliník se slepým vývrtem se závitem. Plochý šroub M6 x 50 mm, trubka se 2 zašroubovanými plechovými plochými šrouby 4,8 x 22 mm. Šroubujte směrem ze středu! čelní řez

11 4.2.2 Trubka k vyztužení U kabinek s toaletou umístěnou na boku vzniká obzvláště širší čelní díl. Aby tento byl dostatečně vyztužen, je třeba použít k podepření v oblasti otevírání dveří svislý hliníkový profil 30/30/3 mm. Tento profil připevníme k podlaze přípojku č a k překladovému profilu č Tam, kde čelní štíty nemají žádnou podpěru díky dělícím příčkám, musí být překladový profil silnější! Nejlépe hliníkový profil 40/30/2,5 mm Objednací číslo: Šrouby pro prošroubování: vypouklá zápustná objímka M6 x 12 mm, cylindrický šroub M6 x 45 mm, podložka, krytka proti odcizení z nerezu. Průměr otvoru 8 mm svislý řez překladem 4.3 Skládaný dveřní překlad (obr. A) Při skládání jsou obě trubky spojeny čepem, který prošroubujeme. Dílka cca. 200 mm, pro trubku 30/30/3 mm. Materiál: hliník. Součástí dodávky jsou 4 zápustné plechové šrouby k prošroubování. A B

12 4.4 Připojení dveřního překladu na stěnu (obr. B) Délka připojovacího prvku cca. 100 mm, pro trubku 30/30/3 mm. Materiál: eloxovaný hliník přírodní. Součástí dodávky jsou 2 zápustné plechoví šrouby k přichycení profilu. 4.5 Dveřní překlad sloupových kabinek Hliníková trubka 30/30/3 mm, eloxovaná, přírodní Úhelník pro fixaci sloupů včetně zápustných plechových šroubů z nerezu Trubku nasadíme do vyříznutého sloupu, viz. bod 3.1 svislý řez překladem sloupové kabinky 4.6 Stabilizace dělících příček WC v dětských školkách Ocelová trubka 30/30/3 mm navařená do tvaru I, resp. tvaru C. Konce jsou uzavřeny krytkami. vodorovný řez kabinkou

13 5. Dveřní kování 5.1 MAX kompakt dorazová lišta Materiál: hliník přírodní, eloxovaný, vrtaný, 40 mm široký s černou gumovou zarážkou. Součástí dodávky jsou nerezové šrouby 3,9 x 16 mm. Průměr otvoru v kompaktní desce: 3,5 mm. Konce dorazových lišt jsou vyfrézovány tak, aby byly stejní jako druhá část zámku, která není umístěna na dveřích. Délka: 2000mm. vodorovný řez dorazovou lištou 5.2 MAX kompakt šroubovaný zámek Zámek a druhá část zámku, která není umístěna na dveřích, jsou pozinkované a ošetřeny práškovou barvou, včetně upevňovacích šroubů a podložek. Barva je RAL 9011 černá, ostatní barvy je možné obdržet jako zvláštní provedení dle barevné kolekce. Nutno počítat s dodacím termínem! Pro WC-zámky Pro profilovaný válec vodorovný řez - ven otvírající se dveře, zarážka připevněná na štít vodorovný řez dovnitř otvírající se dveře dorazová lišta připevněna na dveře

14 5.3 MAX kompakt dveřní závěs MAX kompakt dveřní závěs 80 x 58 mm s mosazným kolíčkem a polyamidovou podložkou. Materiál: hliník, přírodní, eloxovaný a nerezové šrouby 4,2 x 25 mm a 4,2 x 13 mm. Pozor, při šroubování předvrtejte otvory tak, aby nedocházelo k roztřepení hrany dveří. U kompaktních ohýbaných prvků do hrany nešroubujte vůbec. vodorovný řez závěsem Tür dveře otvírání dveří 5.4 Boční těsnění dveřních závěsů Speciální gumové těsnění, drážka 6 x 3 mm vodorovný řez

15 5.5 MAX kompakt pružinový závěs pro kabinky v mateřských školkách s těsněním pro velké dveřní mezery Pružinový závěs vnější (otvírající se) Pružinový závěs vnitřní (zavírající se) Těsnění pro kabinky v mateřských školkách vodorovný řez závěsové strany vodorovný řez, dílem kompaktní desky cca. 100 x 600 x 10 jako zarážka dveří s tlumičem nárazů 5.6 MAX kompakt pružinový závěs Cca. 80 x 100 mm pro vnější (otvírající se) nebo vnitřní (zavírající se) dveře převlékací kabinky, sprchy. Materiál: hliník, ošetřen práškovou barvou (černá), včetně 4 nerezových vypouklých zápustných objímek, šroubů a krytek proti odcizení.

16 5.7 MAX kompakt závěs pro samozavírací kabinkové dveře Cca. 80 x 40 mm s mosazným kolíčkem. Materiál: černý polyamid zesílený skelnými vlákny. Součástí dodávky jsou odpovídající šrouby: Plechové zápustné šrouby z nerezu 4,2 x 25 mm. Podkladová deska pro sloupek z kompaktních ohýbaných prvků. vodorovný řez závěsem závěs 5.8 GM zárubňový profil Sklo

17 6. Spojování desek 6.1 Dvojité spojení Trax ke spojení MAX kompaktních desek, např. dělících příček. Pro tl. desky 13 mm. vyfrézování pro spoj napínací šroub překrytí spoje 6.2 Přeplátování Přeplátování musí být široké nejméně 30 mm, slepeno polyuretanovým lepidlem a následně pak zpevněno 3 až 4 šrouby. Vypouklá zápustná objímka M6 x 12, cylindrický šroub M6 x 10, krytka proti odcizení z nerezu. Průměr otvoru 8 mm. Při šířkách stěny nad 1300 mm je třeba použít vyztužovací profil a podpěru viz. bod 3.2

18 vodorovný řez přeplátováním 7. Sloupové kabinky Přední sloupky vzniknou spojením 2 kompaktních ohýbaných prvků ve tvaru U slepými nýty 4,á x 25 mm. Sloupek je přišroubován 4 plechovými šrouby na podlahový úhelník, který je upevněn 2 hmoždinkami a které snesou velké zatížení. Podlahový úhelník, 4 plechové pozinkované šrouby viz. bod 1.5. MAX kompakt dveřní závěs, 80 x 58 mm s mosazným kolíčkem a polyamidovou podložkou. Materiál: hliník přírodní, eloxovaný, nerezové šrouby 4,2 x 25 mm. Hranu dveří je potřeba v oblasti závěsů vyříznout 3 mm. Při našroubování přes hranu dbejte na přesný průměr otvoru!! Zhotovte si vzorek. Šroubový zámek, viz. 5.2, je u sloupových kabinek používán bez části, která je mimo dveře. Standardní barva RAL 9011 černá, ostatní barvy jsou možné jako zvláštní zhotovení dle barevné kolekce. Dbejte na dodací termín.

19 MAX sloupové kabinky z kompaktních ohýbaných prvků detail: vnitřní a vnější závěs detail: zámek se zámkovým plechem vodorovný řez půleným sloupkem u zdi a dveřmi se středním sloupkem Unterlagsplatte podkladová deska Winkel úhelník

20 MAX šroubovaný zámek se zámkovým plechem pro sloupky z kompaktních ohýbaných prvků. Klika dveří musí být objednána samostatně. Při objednání kliky je potřeba uvádět tl. zámku (cca. 16 mm) a tl. použitých kompaktních desek. Jako zábrana proti nárazům se používá gumový profil viz. bod 5.4. Boční upevnění sloupů trubkou 30/30/3 mm, hliníkový úhelník a šrouby viz. bod 4.5 vodorovný řez středovým sloupkem z kompaktních formovaných prvků 8. Lavička Lavička z kompaktního ohýbaného prvku ve tvaru L, tl. 10 mm. Montáž je prováděna na hliníkovou trubku 30/30/3 mm. svislý řez lavičkou (sedákem) Lavička (sedák)

21 9. Zvláštní kování zavírání se zarážkou zvenku a červeno-bílým značením, používá se s páčkou úchytka, 2 ks zavírání s červeno-bílým značením pro dveře s polodrážkou Klika pro zavírání vnitřní zavírání s klikou, úchytkami a vnitřní zarážkou zavírání s úchytkou a červeno-bílým značením zvenku

22 10. pokyny k objednávání Při výrobě kabinek z MAX kompaktních desek máte možnost výběru barev z našeho barevného programu FUNDERMAX kolekce. Sledujte náš platný dodavatelský program. Konstrukční elementy, které jsou popsány v těchto Technických informacích jsou určeny pro všechny oblasti použití u MAX kompaktních desek. Budete-li používat jiné profily, šrouby, atd, musí být však určeny pro použití ve vlhkém prostředí v každém případě musí být v nerezavějící kvalitě (nerez, mosaz, hliník). Dbejte také na dostatečný prostor související s roztažností MAX kompaktních desek!
