Obsah dodávky. Přehled termínů. Powerline Adapter

Transkript

1 Powerline Adapter Prosím, nepřehlédněte! Nevystavujte Powerline Adapter extrémním teplotám. Nestavte jej na přímé sluneční světlo nebo do přímé blízkosti tepelných zdrojů. Powerline Adapter nepoužívejte v extrémně vlhkém nebo suchém prostředí. Zařízení chraňte před nárazy a pády, mohlo by dojít k poškození vnitřní elektroniky. Nikdy zařízení neotvírejte - uvnitř nejsou součásti, které by vyžadovaly údržbu. Otevřením výrobku zaniká záruka. Obsah dodávky V tomto balení naleznete: Powerline Adapter Network cable cd with software and manual Pokud zjistíte, že některá část dodávky chybí, vraťte zásilku prodejci. Přehled termínů Tento návod obsahuje množství technických termínů. Tato část návodu je vysvětluje. router Router je síťové zařízení potřebné pro sdílení internetového připojení mezi několika zařízeními jako jsou počítače, ale také další zařízení jako je například síťová tiskárna, Blue-Ray přehrávač používající internet nebo síťová úložná zařízení / NAS. Pokud chcete použít síťové adaptéry k připojení více než jednoho zařízení k internetu, je taktéž potřebný router. Síťový kabel Síťový kabel se používá k k připojení síťových zařízení jako jsou počítače, modemy a routery k síťovému adaptéru nebo pro propojení zařízení mezi sebou. Síťový adaptér To je výrobek, který jste si koupili. Zabezpečení sítě Ve výchozím stavu není vaše síť zabezpečena. To znamená, že je ostatním osobám v budově nebo ve vedlejších budovách umožněno využívat síťového adaptéru pro přísdtup k vaší síti. Síťové zabezpečení chrání vaši síť takovým způsobem, že přístup získá jen auatorizovaný adaptér. Sweex doporučuje všem uživatelům, aby po instalaci zajistili jejich síť. Pro více informací nahlédněte do části návodu Zabezpečení vaší sítě. 158

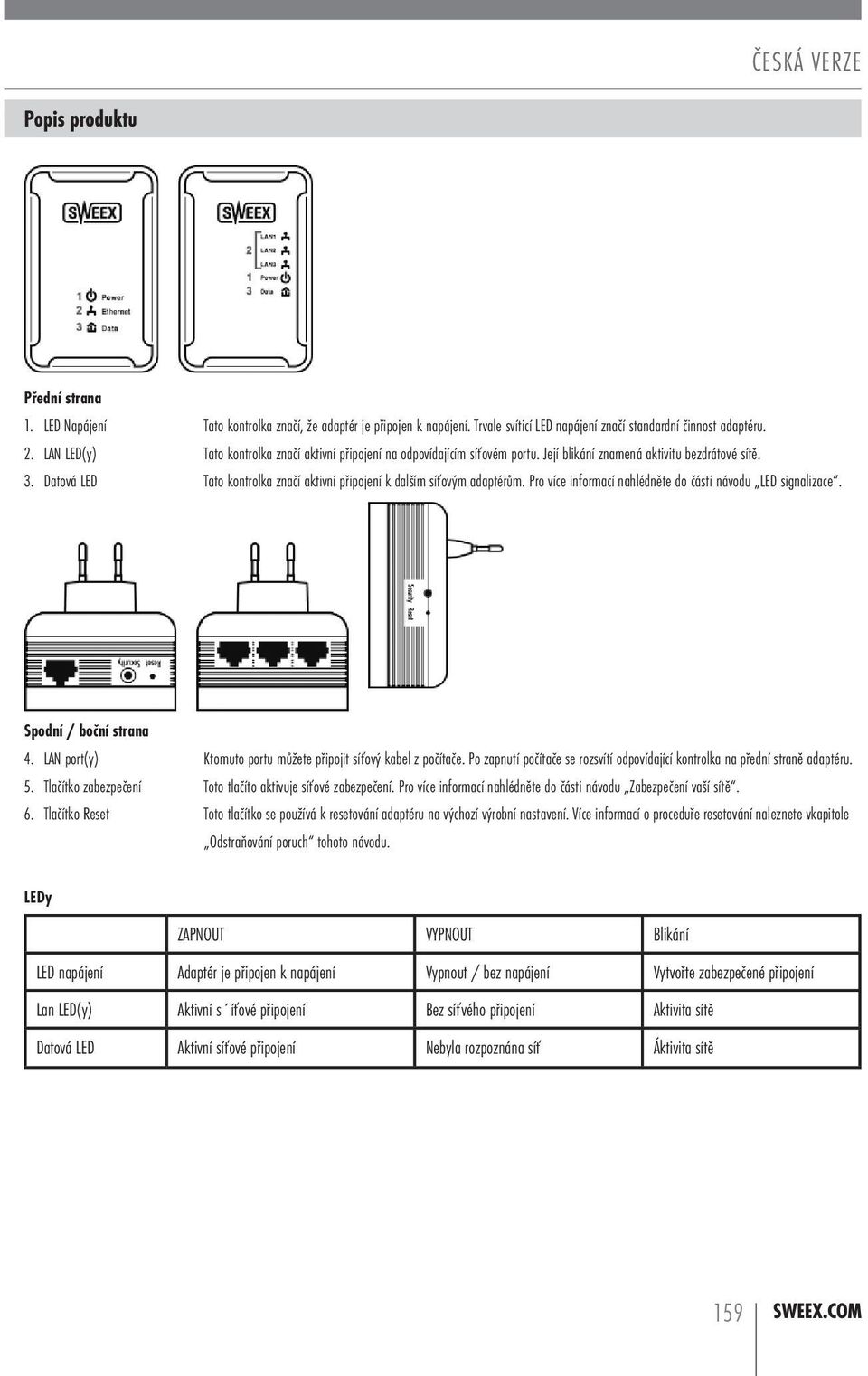

2 Popis produktu Přední strana 1. led Napájení tato kontrolka značí, že adaptér je připojen k napájení. Trvale svíticí LED napájení značí standardní činnost adaptéru. 2. lan LED(y) T tato kontrolka značí aktivní připojení na odpovídajícím síťovém portu. Její blikání znamená aktivitu bezdrátové sítě. 3. Datová LED T tato kontrolka značí aktivní připojení k dalším síťovým adaptérům. Pro více informací nahlédněte do části návodu LED signalizace. Spodní / boční strana 4. lan port(y) K ktomuto portu můžete připojit síťový kabel z počítače. Po zapnutí počítače se rozsvítí odpovídající kontrolka na přední straně adaptéru. 5. tlačítko zabezpečení toto tlačíto aktivuje síťové zabezpečení. Pro více informací nahlédněte do části návodu Zabezpečení vaší sítě. 6. tlačítko Reset toto tlačítko se používá k resetování adaptéru na výchozí výrobní nastavení. Více informací o proceduře resetování naleznete vkapitole Odstraňování poruch tohoto návodu. LEDy ZAPNOUT VYPNOUT Blikání LED napájení Adaptér je připojen k napájení Vypnout / bez napájení Vytvořte zabezpečené připojení Lan LED(y) Aktivní s íťové připojení Bez síťvého připojení Aktivita sítě Datová LED Aktivní síťové připojení Nebyla rozpoznána síť Áktivita sítě 159

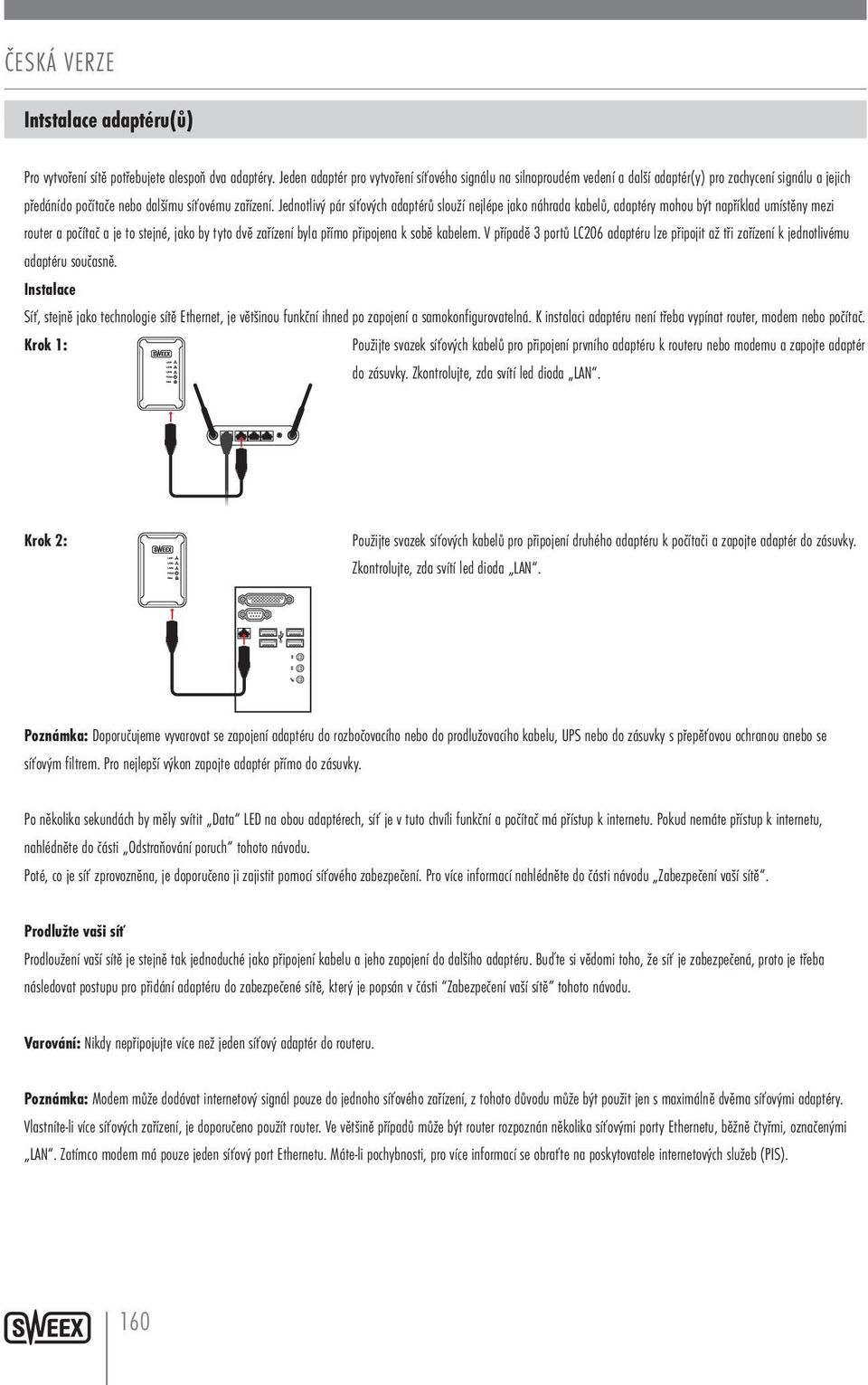

3 Intstalace adaptéru(ů) Pro vytvoření sítě potřebujete alespoň dva adaptéry. Jeden adaptér pro vytvoření síťového signálu na silnoproudém vedení a další adaptér(y) pro zachycení signálu a jejich předánído počítače nebo dalšímu síťovému zařízení. Jednotlivý pár síťových adaptérů slouží nejlépe jako náhrada kabelů, adaptéry mohou být například umístěny mezi router a počítač a je to stejné, jako by tyto dvě zařízení byla přímo připojena k sobě kabelem. V případě 3 portů LC206 adaptéru lze připojit až tři zařízení k jednotlivému adaptéru současně. Instalace Síť, stejně jako technologie sítě Ethernet, je většinou funkční ihned po zapojení a samokonfigurovatelná. K instalaci adaptéru není třeba vypínat router, modem nebo počítač. Krok 1: Použijte svazek síťových kabelů pro připojení prvního adaptéru k routeru nebo modemu a zapojte adaptér do zásuvky. Zkontrolujte, zda svítí led dioda LAN. Krok 2: Použijte svazek síťových kabelů pro připojení druhého adaptéru k počítači a zapojte adaptér do zásuvky. Zkontrolujte, zda svítí led dioda LAN. Poznámka: Doporučujeme vyvarovat se zapojení adaptéru do rozbočovacího nebo do prodlužovacího kabelu, UPS nebo do zásuvky s přepěťovou ochranou anebo se síťovým filtrem. Pro nejlepší výkon zapojte adaptér přímo do zásuvky. Po několika sekundách by měly svítit Data LED na obou adaptérech, síť je v tuto chvíli funkční a počítač má přístup k internetu. Pokud nemáte přístup k internetu, nahlédněte do části Odstraňování poruch tohoto návodu. Poté, co je síť zprovozněna, je doporučeno ji zajistit pomocí síťového zabezpečení. Pro více informací nahlédněte do části návodu Zabezpečení vaší sítě. Prodlužte vaši síť Prodloužení vaší sítě je stejně tak jednoduché jako připojení kabelu a jeho zapojení do dalšího adaptéru. Buďte si vědomi toho, že síť je zabezpečená, proto je třeba následovat postupu pro přidání adaptéru do zabezpečené sítě, který je popsán v části Zabezpečení vaší sítě tohoto návodu. Varování: Nikdy nepřipojujte více než jeden síťový adaptér do routeru. Poznámka: Modem může dodávat internetový signál pouze do jednoho síťového zařízení, z tohoto důvodu může být použit jen s maximálně dvěma síťovými adaptéry. Vlastníte-li více síťových zařízení, je doporučeno použít router. Ve většině případů může být router rozpoznán několika síťovými porty Ethernetu, běžně čtyřmi, označenými LAN. Zatímco modem má pouze jeden síťový port Ethernetu. Máte-li pochybnosti, pro více informací se obraťte na poskytovatele internetových služeb (PIS). 160

4 Pokročilé: Technicky jsou funkce adaptéru stejné jako u virtuálního Ethernetového přepínače. Pokud byste měli rozbočovací kabel se zapojenými 5 síťovými adaptéry, funkčně by to bylo stejné jako u 5 portů Ethernetového přepínače. Zkrátka, port(y) síťového adaptéru mohou být dále rozšířeny Ethernetovým přepínačem. Zabezpečení vaší sítě Zabezpečení vaší sítě je jednoduché díky zabezpečovacímu tlačítku umístěnému na spodní nebo boční straně adaptéru. Provede se následovně: Výchozí zabezpečení dvěma adaptéry A a B 1. Stiskněte a podržte zabezpečovací tlačítko na adaptéru A dokud nezhasne světlo 2. Stiskněte a podržte zabezpečovací tlačítko na adaptéru B dokud nezhasne světlo 3. Počkejte 30 sekund dokud na obou adaptérech nesvítí pouze napájecí LED 4. Stiskněte a podržte zabezpečovací tlačítko na adaptéru A po dobu 1 sekundy 5. Stiskněte a podržte zabezpečovací tlačítko na adaptéru B po dobu 1 sekundy 6. Na obou adaptérech světla zhasnou a opět se rozsvítí. Maximálně po 1 minutě je zprovozněno a zabezpečeno připojení. Přidání dalšího adaptéru X k zabezpečené síti 1. Stiskněte a podržte zabezpečovací tlačítko na adaptéru X dokud nezhasnou světla 2. Počkejte 30 sekund, dokud na adaptéru X nebude svítit pouze LED napájení 3. Stiskněte a podržte zabezpečovací tlačítko na adaptéru A nebo B po dobu 1 sekundy 4. Stiskněte a podržte zabezpečovací tlačítko na adaptéru X po dobu 1 sekundy 5. Na adaptéru X zhasnou věechna světla a opět se rozsvítí. Maximálně po 1 minutě je zprovozněno a zabezpečeno připojení. Sdružený software Sdružený software nabízí dodatečné funkce pro správu a zabezpečení, jako je zobrazení adaptérů na vaší síti a jejich rychlost, sílu signálu a ruční konfiguraci zabezpečení. Tyto funkce jsou mimo rozsah tohoto návodu a standardně se využívají pouze pro rozpoznání problémů a technickou podporu. Odstraňování poruch Tato kapitola návodu popisuje řadu běžných situací, do kterých se můžete dostat, a jejich řešení. Síťová LED dioda svítí na všech adaptérech, ale nemám přístup k internetu z jednoho nebo více počítačů tato záležitost může mít dvě běžné příčiny: 1. Zkontrolujte, zda máte router nebo zda modem má integrovaný router. Máte-li pochyby, obraťte se pro více informací na poskytovatele internetových služeb (PIS). 2. Nepsrávné nastavení IP na vašem počítači. Své nastavení můžete zkontrolovat a opravit takto: 161

5 Windows XP 1. Vpravo dole na obrazovce klikněte na tlačítko Start a poté klikněte na Ovládací panely 2. Na ovládacím panelu klikněte na Síť a internetové připojení a otevřete ikonu Síťová připojení. Pokud máte ovládací panel nastavený na klasický vzhled, můžete otevřít přímo ikonu Síťová připojení. 3. Pravým tlačítkem klikněte na první připojenou síť LAN nebo vysokorychlostní internetové připojení, vtomto případě Připojení kmístní síti a vkontextovém menu zvolte Vlastnosti. Pokud máte více připojených spojení, opakujte kroky 3 až 6 pro každé spojení. 4. Zobrazí se okno s vlastnostmi připojení. Vtomto okně zvolte ze seznamu položek Přenosový protokol a klikněte na tlačítko Vlastnosti : 162

6 5. Zobrazí se okno sparametry protokolu internetového přenosu. Vtomto okně nastavte obě možnosti na Získat automaticky : 6. Nastavení potvrďte kliknutím na OK. Síť XP byla nyní správně nastavena pro práci routeru. Windows Vista 1. Vpravo dole na obrazovce klikněte na tlačítko Start a poté klikněte na Ovládací panely 2. Na ovládacím panelu klikněte na Zobrazit úlohy a stav sítě. Pokud máte ovládací panel nastavený na klasický vzhled, klikněte na ikonu Centrum sítí asdílení : 3. Nyní se otevře okno Centrum sítí asdílení. 163

7 V Centru sítí a sdílení klikněte na Spravovat síťová připojení na liště vlevo: 4. Pravým tlačítkem klikněte na první připojenou síť LAN nebo vysokorychlostní internetové spojení, vtomto případě Připojení kmístní síti a vkontextovém menu zvolte Vlastnosti. Pokud máte více připojených spojení, opakujte kroky 4 až 7 pro každé spojení: 5. Zobrazí se okno s vlastnostmi připojení. Vtomto okně zvolte ze seznamu položek TCP/IPv4 (protokol internetu verze 4) a klikněte na tlačítko Vlastnosti : 164

8 6. Zobrazí se okno sparametry protokolu internetu verze 4. Vtomto okně nastavte obě možnosti na Získat automaticky : 7. Nastavení potvrďte kliknutím na OK. Síť Vista byla nyní správně nastavena pro práci routeru. Windows 7 1. Vpravo dole na obrazovce klikněte na tlačítko Start a poté klikněte na Ovládací panely 2. Na ovládacím panelu klikněte na Zobrazit úlohy a stav sítě. Pokud je ovládací panel nastavený na zobrazení ikon, otevřete Centrum sítí asdílení : 3. Nyní se otevře okno Centrum sítí asdílení. 165

9 V Centru sítí a sdílení klikněte na Změnit nastavení adaptéru na liště vlevo: 4. Pravým tlačítkem klikněte na první připojenou síť, vtomto případě Připojení kmístní síti a vkontextovém menu zvolte Vlastnosti. Pokud máte více připojených spojení, opakujte kroky 4 až 7 pro každé spojení: 5. Zobrazí se okno s vlastnostmi připojení. Vtomto okně zvolte ze seznamu položek TCP/IPv4 (protokol internetu verze 4) a klikněte na tlačítko Vlastnosti : 6. Zobrazí se okno sparametry protokolu internetu verze 4. Vtomto okně nastavte obě možnosti na Získat automaticky : 7. Nastavení potvrďte kliknutím na OK. Síťová nastavení pro Windows 7 jsou nyní správně nakonfigurována pro router. --Zdá se, že jsem připojen, ale Internet Explorer stále zobrazuje chybovou zprávu Internet Explorer cannot display the webpage (Internet Explorer nemůže zobrazit webovou stránku) nebo podobně. tento problém může vzniknout z důvodu nesprávného nastavení serveru proxy. Toto nastavení můžete upravit takto: 166

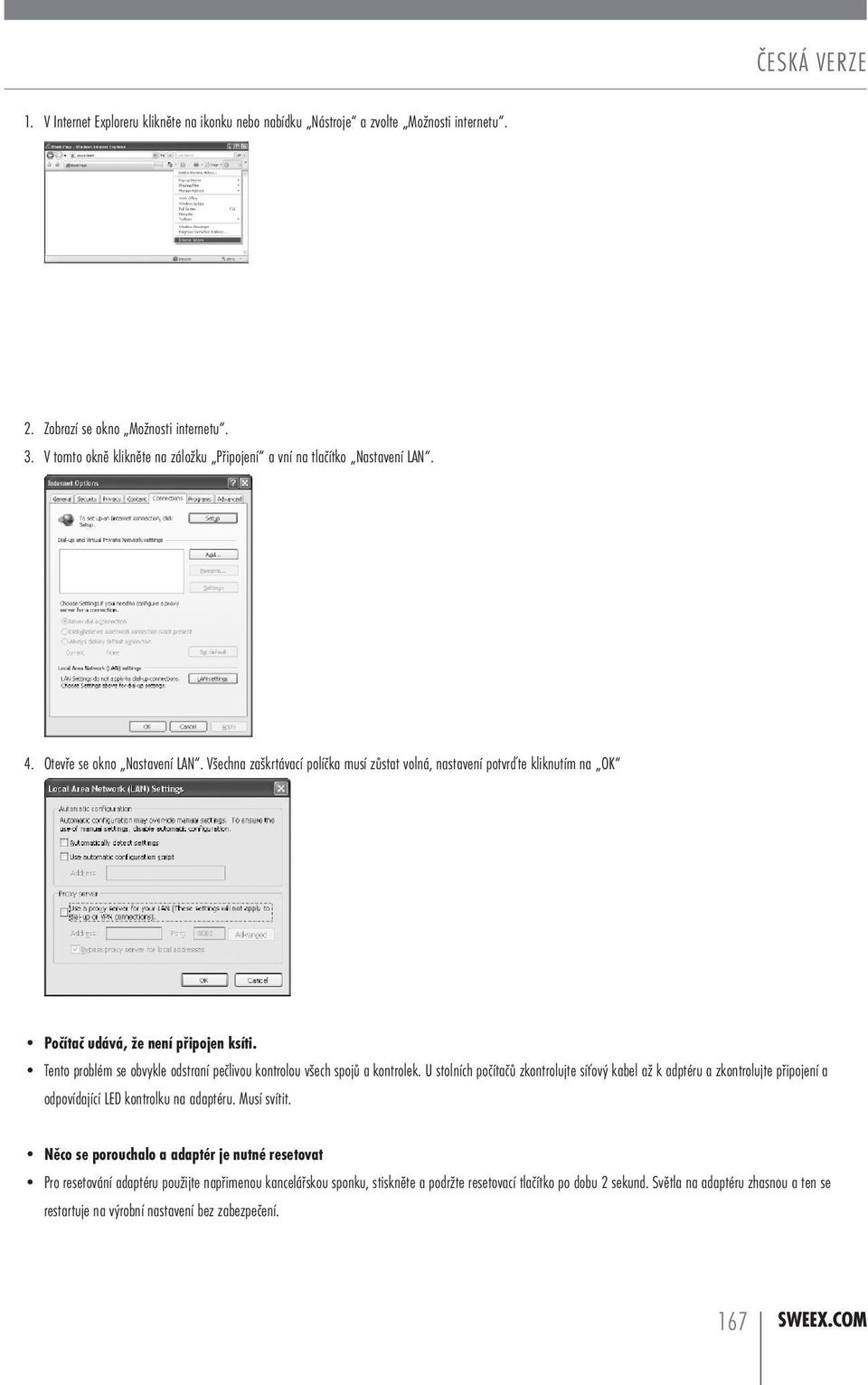

10 1. V Internet Exploreru klikněte na ikonku nebo nabídku Nástroje a zvolte Možnosti internetu. 2. Zobrazí se okno Možnosti internetu. 3. V tomto okně klikněte na záložku Připojení a vní na tlačítko Nastavení LAN. 4. otevře se okno Nastavení LAN. Všechna zaškrtávací políčka musí zůstat volná, nastavení potvrďte kliknutím na OK Počítač udává, že není připojen ksíti. tento problém se obvykle odstraní pečlivou kontrolou všech spojů a kontrolek. U stolních počítačů zkontrolujte síťový kabel až k adptéru a zkontrolujte připojení a odpovídající LED kontrolku na adaptéru. Musí svítit. Něco se porouchalo a adaptér je nutné resetovat Pro resetování adaptéru použijte napřimenou kancelářskou sponku, stiskněte a podržte resetovací tlačítko po dobu 2 sekund. Světla na adaptéru zhasnou a ten se restartuje na výrobní nastavení bez zabezpečení. 167

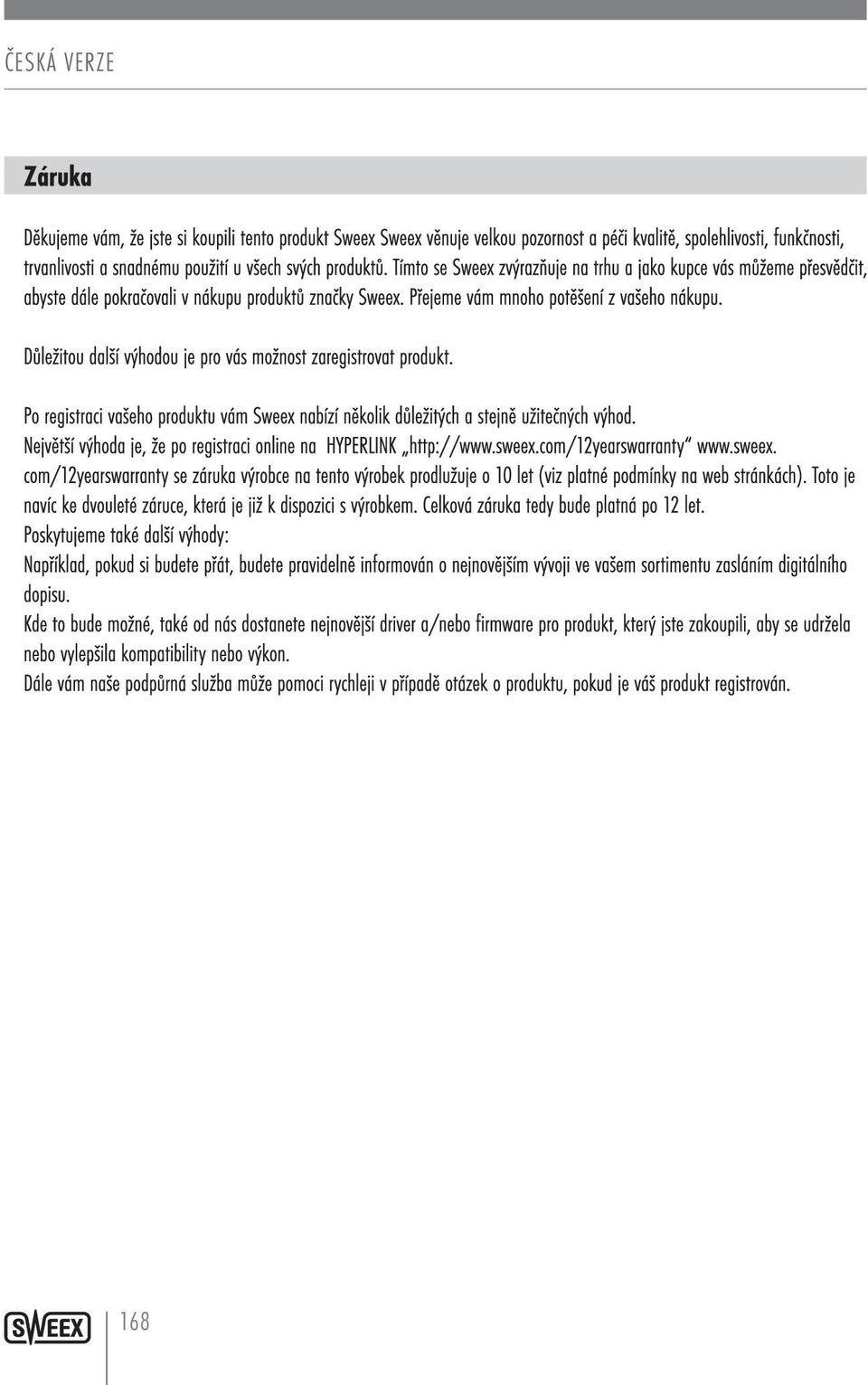

11 168

12 169 Česká verze
