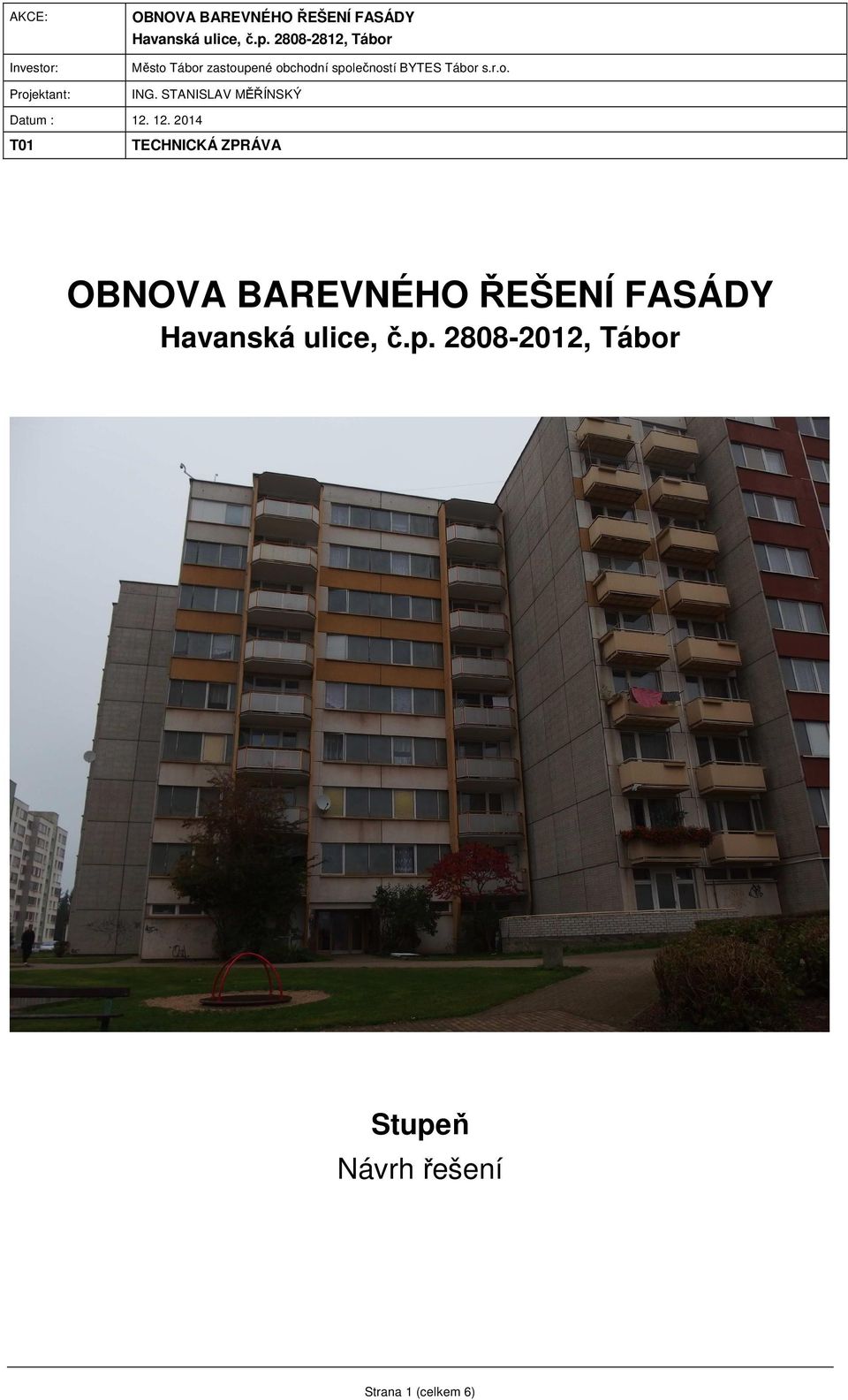

1 Havanská ulice, č.p , Tábor Stupeň Návrh řešení Strana 1 (celkem 6)

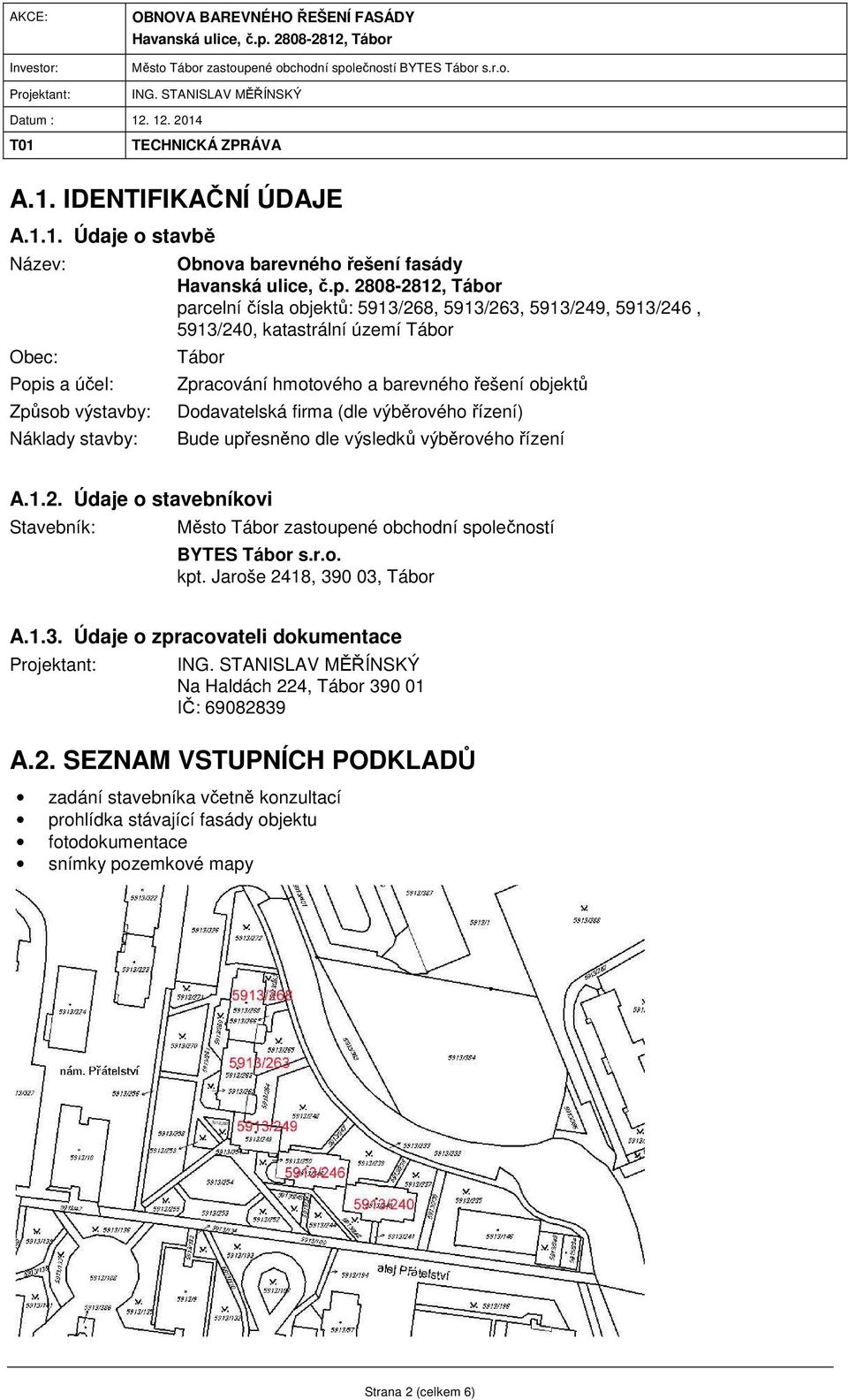

2 A.1. IDENTIFIKAČNÍ ÚDAJE A.1.1. Údaje o stavbě Název: Obec: Popis a účel: Způsob výstavby: Náklady stavby: Obnova barevného řešení fasády parcelní čísla objektů: 5913/268, 5913/263, 5913/249, 5913/246, 5913/240, katastrální území Tábor Tábor Zpracování hmotového a barevného řešení objektů Dodavatelská firma (dle výběrového řízení) Bude upřesněno dle výsledků výběrového řízení A.1.2. Údaje o stavebníkovi Stavebník: Město Tábor zastoupené obchodní společností BYTES Tábor s.r.o. kpt. Jaroše 2418, , Tábor A.1.3. Údaje o zpracovateli dokumentace Na Haldách 224, Tábor IČ: A.2. SEZNAM VSTUPNÍCH PODKLADŮ zadání stavebníka včetně konzultací prohlídka stávající fasády objektu fotodokumentace snímky pozemkové mapy Strana 2 (celkem 6)

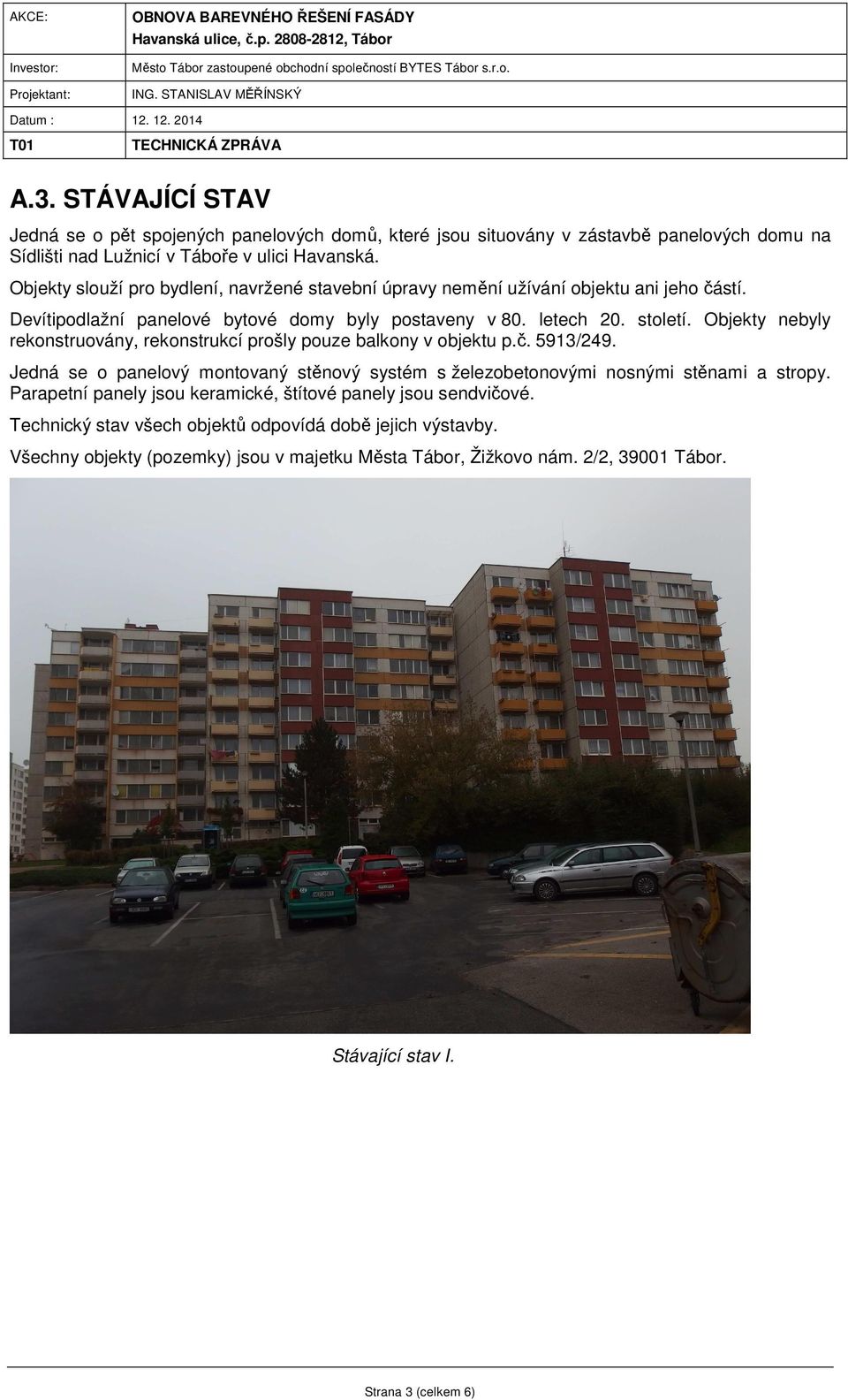

3 A.3. STÁVAJÍCÍ STAV Jedná se o pět spojených panelových domů, které jsou situovány v zástavbě panelových domu na Sídlišti nad Lužnicí v Táboře v ulici Havanská. Objekty slouží pro bydlení, navržené stavební úpravy nemění užívání objektu ani jeho částí. Devítipodlažní panelové bytové domy byly postaveny v 80. letech 20. století. Objekty nebyly rekonstruovány, rekonstrukcí prošly pouze balkony v objektu p.č. 5913/249. Jedná se o panelový montovaný stěnový systém s železobetonovými nosnými stěnami a stropy. Parapetní panely jsou keramické, štítové panely jsou sendvičové. Technický stav všech objektů odpovídá době jejich výstavby. Všechny objekty (pozemky) jsou v majetku Města Tábor, Žižkovo nám. 2/2, Tábor. Stávající stav I. Strana 3 (celkem 6)

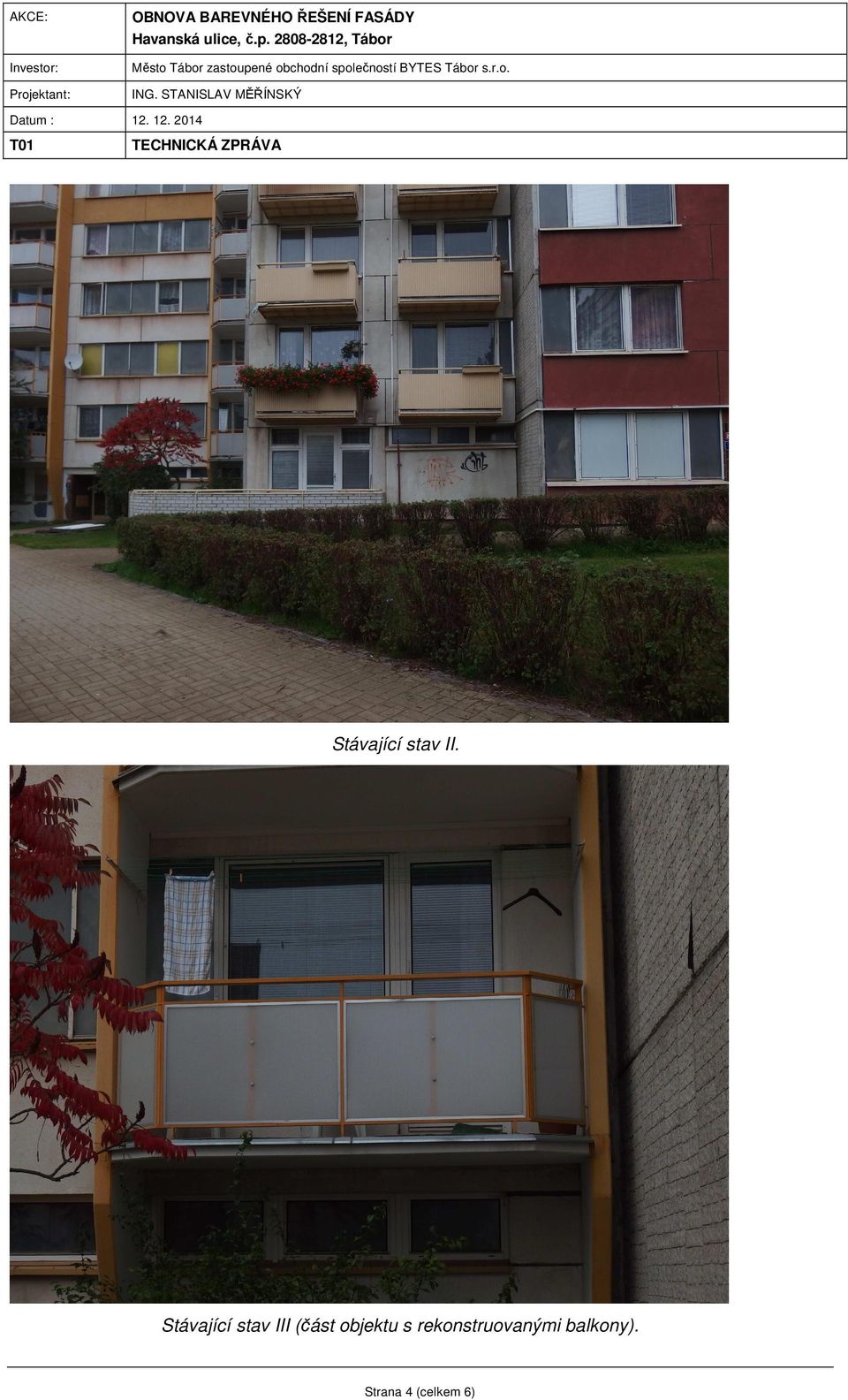

4 AKCE: Datum : Stávající stav II. Stávající stav III (část objektu s rekonstruovanými balkony). Strana 4 (celkem 6)

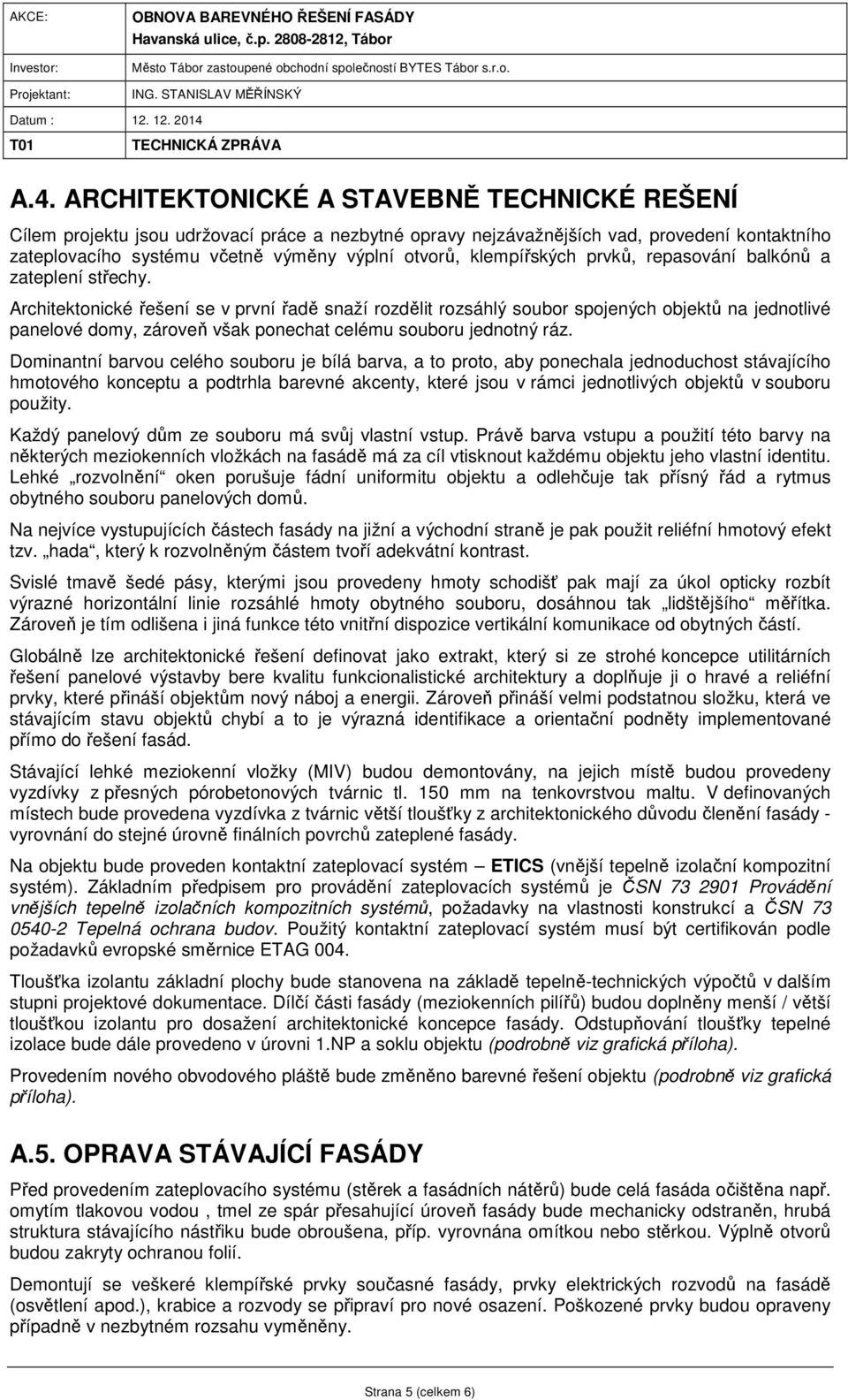

5 A.4. ARCHITEKTONICKÉ A STAVEBNĚ TECHNICKÉ REŠENÍ Cílem projektu jsou udržovací práce a nezbytné opravy nejzávažnějších vad, provedení kontaktního zateplovacího systému včetně výměny výplní otvorů, klempířských prvků, repasování balkónů a zateplení střechy. Architektonické řešení se v první řadě snaží rozdělit rozsáhlý soubor spojených objektů na jednotlivé panelové domy, zároveň však ponechat celému souboru jednotný ráz. Dominantní barvou celého souboru je bílá barva, a to proto, aby ponechala jednoduchost stávajícího hmotového konceptu a podtrhla barevné akcenty, které jsou v rámci jednotlivých objektů v souboru použity. Každý panelový dům ze souboru má svůj vlastní vstup. Právě barva vstupu a použití této barvy na některých meziokenních vložkách na fasádě má za cíl vtisknout každému objektu jeho vlastní identitu. Lehké rozvolnění oken porušuje fádní uniformitu objektu a odlehčuje tak přísný řád a rytmus obytného souboru panelových domů. Na nejvíce vystupujících částech fasády na jižní a východní straně je pak použit reliéfní hmotový efekt tzv. hada, který k rozvolněným částem tvoří adekvátní kontrast. Svislé tmavě šedé pásy, kterými jsou provedeny hmoty schodišť pak mají za úkol opticky rozbít výrazné horizontální linie rozsáhlé hmoty obytného souboru, dosáhnou tak lidštějšího měřítka. Zároveň je tím odlišena i jiná funkce této vnitřní dispozice vertikální komunikace od obytných částí. Globálně lze architektonické řešení definovat jako extrakt, který si ze strohé koncepce utilitárních řešení panelové výstavby bere kvalitu funkcionalistické architektury a doplňuje ji o hravé a reliéfní prvky, které přináší objektům nový náboj a energii. Zároveň přináší velmi podstatnou složku, která ve stávajícím stavu objektů chybí a to je výrazná identifikace a orientační podněty implementované přímo do řešení fasád. Stávající lehké meziokenní vložky (MIV) budou demontovány, na jejich místě budou provedeny vyzdívky z přesných pórobetonových tvárnic tl. 150 mm na tenkovrstvou maltu. V definovaných místech bude provedena vyzdívka z tvárnic větší tloušťky z architektonického důvodu členění fasády - vyrovnání do stejné úrovně finálních povrchů zateplené fasády. Na objektu bude proveden kontaktní zateplovací systém ETICS (vnější tepelně izolační kompozitní systém). Základním předpisem pro provádění zateplovacích systémů je ČSN Provádění vnějších tepelně izolačních kompozitních systémů, požadavky na vlastnosti konstrukcí a ČSN Tepelná ochrana budov. Použitý kontaktní zateplovací systém musí být certifikován podle požadavků evropské směrnice ETAG 004. Tloušťka izolantu základní plochy bude stanovena na základě tepelně-technických výpočtů v dalším stupni projektové dokumentace. Dílčí části fasády (meziokenních pilířů) budou doplněny menší / větší tloušťkou izolantu pro dosažení architektonické koncepce fasády. Odstupňování tloušťky tepelné izolace bude dále provedeno v úrovni 1.NP a soklu objektu (podrobně viz grafická příloha). Provedením nového obvodového pláště bude změněno barevné řešení objektu (podrobně viz grafická příloha). A.5. OPRAVA STÁVAJÍCÍ FASÁDY Před provedením zateplovacího systému (stěrek a fasádních nátěrů) bude celá fasáda očištěna např. omytím tlakovou vodou, tmel ze spár přesahující úroveň fasády bude mechanicky odstraněn, hrubá struktura stávajícího nástřiku bude obroušena, příp. vyrovnána omítkou nebo stěrkou. Výplně otvorů budou zakryty ochranou folií. Demontují se veškeré klempířské prvky současné fasády, prvky elektrických rozvodů na fasádě (osvětlení apod.), krabice a rozvody se připraví pro nové osazení. Poškozené prvky budou opraveny případně v nezbytném rozsahu vyměněny. Strana 5 (celkem 6)

6 Z fasády objektů budou sejmuty veškeré dodatečně namontované konstrukce (osvětlovací tělesa, listovní schránky, prvky informačního systému, sušáky na prádlo, TV-antény apod.). Bude zajištěna ochrana zeleně a konstrukcí kolem objektů. A.6. REFERENČNÍ VÝROBEK (systém, technologický postup) Jako referenční výrobek je stanoven systém WEBER. Jedná se o nejnižší možný standard, alternativně může být použit kvalitativně adekvátní systém jiného výrobce doložených stejných nebo lepších technických a kvalitativních parametrů a vlastností než je specifikovaný výrobek např. systém DEKTHERM, STOMIX apod. Strana 6 (celkem 6)
