1 ZODPOVĚDNÝ PROJEKTANT VYPRACOVAL KONTROLOVAL PARÉ Č Ing JIŘÍ SVOBODA Bc JAROSLAV MACHAIN Ing SVOBODA ČÁST D14 TECHNIKA PROSTŘEDÍ STAVEB D142 SLABOPROUDÉ ELEKTROINSTALACE

2 ZODPOVĚDNÝ PROJEKTANT VYPRACOVAL KONTROLOVAL PARÉ Č Ing JIŘÍ SVOBODA Bc Jaroslav Machain Ing JIŘÍ SVOBODA ČÁST D142 SLABOPROUDÉ ELEKTROINSTALACE TECHNICKÁ ZPRÁVA FORMÁT: MĚŘÍTKO 4xA4 VÝKRES Č: 1:100 D142b-001

SVOBODA ČÁST D142 SLABOPROUDÉ ELEKTROINSTALACE

3 -PROJEKTOVÁNÍ -STAVEBNÍ DOZOR -RÍZENÍ STAVEB Název akce: REKONSTRUKCE A ROZŠÍŘENÍ INSTALACÍ NN A SLP : SPRÁVNÍ BUDOVA, Projekt: D142 SLABOPROUDÉ ELEKTROINSTALACE Stupeň: Projekt pro stavební povolení a realizaci stavby Stavebník: Domov Hvězda, příspěvková organizace, Nové Hvězdlice 200 Bc Jaroslav Machain Laštovkova 17/733, Brno tel/fax/zázn: tel/fax/zázn: machain@ cz IČO: Obsah technické zprávy: Obsah technické zprávy: 2 Úvodní část 3 Základní technické údaje 3 Obecná pravidla 3 1 Společná televizní anténa 3 2 Závěr 3 Strana 2 z 3

Jaroslav Machain Laštovkova 17/733, Brno tel/fax/zázn: +420 547 356 607 tel/fax/zázn: +420 547 215 447 e-mail: machain@emailcz IČO: 67053319 Obsah

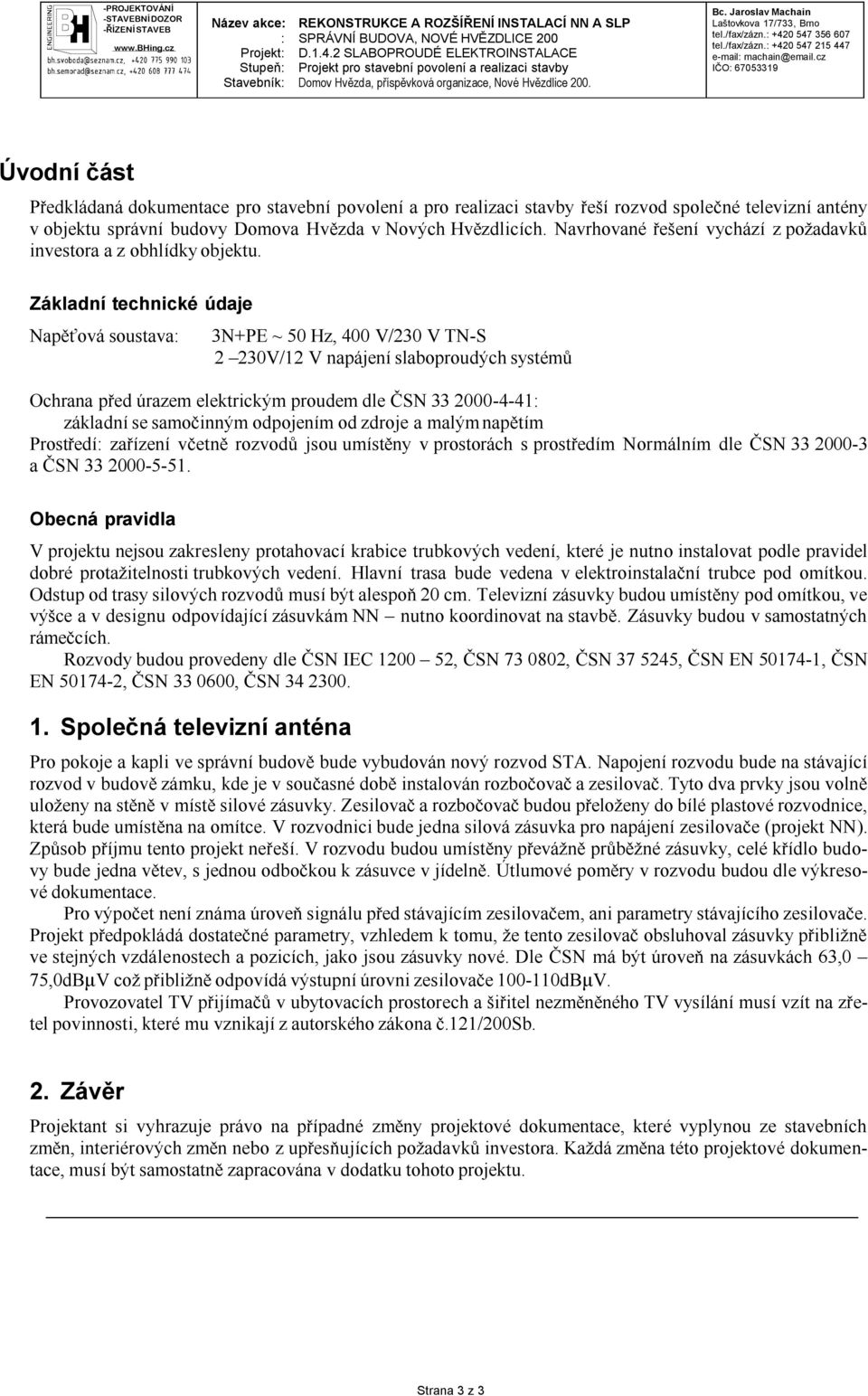

4 -PROJEKTOVÁNÍ -STAVEBNÍ DOZOR -RÍZENÍ STAVEB Název akce: REKONSTRUKCE A ROZŠÍŘENÍ INSTALACÍ NN A SLP : SPRÁVNÍ BUDOVA, Projekt: D142 SLABOPROUDÉ ELEKTROINSTALACE Stupeň: Projekt pro stavební povolení a realizaci stavby Stavebník: Domov Hvězda, příspěvková organizace, Nové Hvězdlice 200 Bc Jaroslav Machain Laštovkova 17/733, Brno tel/fax/zázn: tel/fax/zázn: machain@ cz IČO: Úvodní část Předkládaná dokumentace pro stavební povolení a pro realizaci stavby řeší rozvod společné televizní antény v objektu správní budovy Domova Hvězda v Nových Hvězdlicích Navrhované řešení vychází z požadavků investora a z obhlídky objektu Základní technické údaje Napěťová soustava: 3N+PE ~ 50 Hz, 400 V/230 V TN-S 2 230V/12 V napájení slaboproudých systémů Ochrana před úrazem elektrickým proudem dle ČSN : základní se samočinným odpojením od zdroje a malým napětím Prostředí: zařízení včetně rozvodů jsou umístěny v prostorách s prostředím Normálním dle ČSN a ČSN Obecná pravidla V projektu nejsou zakresleny protahovací krabice trubkových vedení, které je nutno instalovat podle pravidel dobré protažitelnosti trubkových vedení Hlavní trasa bude vedena v elektroinstalační trubce pod omítkou Odstup od trasy silových rozvodů musí být alespoň 20 cm Televizní zásuvky budou umístěny pod omítkou, ve výšce a v designu odpovídající zásuvkám NN nutno koordinovat na stavbě Zásuvky budou v samostatných rámečcích Rozvody budou provedeny dle ČSN IEC , ČSN , ČSN , ČSN EN , ČSN EN , ČSN , ČSN Společná televizní anténa Pro pokoje a kapli ve správní budově bude vybudován nový rozvod STA Napojení rozvodu bude na stávající rozvod v budově zámku, kde je v současné době instalován rozbočovač a zesilovač Tyto dva prvky jsou volně uloženy na stěně v místě silové zásuvky Zesilovač a rozbočovač budou přeloženy do bílé plastové rozvodnice, která bude umístěna na omítce V rozvodnici bude jedna silová zásuvka pro napájení zesilovače (projekt NN) Způsob příjmu tento projekt neřeší V rozvodu budou umístěny převážně průběžné zásuvky, celé křídlo budovy bude jedna větev, s jednou odbočkou k zásuvce v jídelně Útlumové poměry v rozvodu budou dle výkresové dokumentace Pro výpočet není známa úroveň signálu před stávajícím zesilovačem, ani parametry stávajícího zesilovače Projekt předpokládá dostatečné parametry, vzhledem k tomu, že tento zesilovač obsluhoval zásuvky přibližně ve stejných vzdálenostech a pozicích, jako jsou zásuvky nové Dle ČSN má být úroveň na zásuvkách 63,0 75,0dBμV což přibližně odpovídá výstupní úrovni zesilovače dBμV Provozovatel TV přijímačů v ubytovacích prostorech a šiřitel nezměněného TV vysílání musí vzít na zřetel povinnosti, které mu vznikají z autorského zákona č121/200sb 2 Závěr Projektant si vyhrazuje právo na případné změny projektové dokumentace, které vyplynou ze stavebních změn, interiérových změn nebo z upřesňujících požadavků investora Každá změna této projektové dokumentace, musí být samostatně zapracována v dodatku tohoto projektu Strana 3 z 3

e-mail: machain@emailcz IČO: 67053319 Úvodní část Předkládaná dokumentace pro stavební povolení a pro realizaci stavby řeší rozvod společné televizní antény v objektu správní budovy Domova Hvězda v

5 ZODPOVĚDNÝ PROJEKTANT VYPRACOVAL KONTROLOVAL PARÉ Č Ing JIŘÍ SVOBODA Bc Jaroslav Machain Ing JIŘÍ SVOBODA ČÁST D142 SLABOPROUDÉ ELEKTROINSTALACE VÝKAZ VÝMĚR FORMÁT: MĚŘÍTKO 4xA4 VÝKRES Č: 1:100 D142b-002

6 Hvězdlice Společná televizní anténa Vyplní uchazeč u označených položek Pol Zatřídění Název - dodávka včetně montáže a popis standardu Výrobce/typ Odkaz na dokument Jednotka Množství Výkaz výměr Ceník Cen soustava 1 Plastová rozvodnice na omítku pro aktivní prvky rozvodu, cca 300x200x170 Půdorys 1 NP ks 1 1x1 Vlastní 2 Přeložení stávajícího rozbočovače a zesilovače do rozvodnice Půdorys 1 NP ks 1 1x1 Vlastní 3 Rozbočovač 16/2 Půdorys 1 NP ks 1 1x1 Vlastní 4 Zásuvka koncová BM-100 včetně instalační krabice a rámečku, design dle NN Půdorys 1 NP ks 2 2x1 Vlastní 5 Zásuvka průběžná BM-200 včetně instalační krabice a rámečku, design dle NN Půdorys 1 NP ks 2 2x1 Vlastní 6 Zásuvka průběžná BM-500 včetně instalační krabice a rámečku, design dle NN Půdorys 1 NP ks 2 2x1 Vlastní 7 Zásuvka průběžná BM-700 včetně instalační krabice a rámečku, design dle NN Půdorys 1 NP ks 4 4x1 Vlastní 8 Bižuterie-útlumové články, propojovací kabely, konektory a zakončení Půdorys 1 NP ks 1 1x1 Vlastní 9 F konektory Půdorys 1 NP ks 8 8x1 Vlastní 10 Koaxiální kabel vnitřní PVC 75 ohm LSOH Půdorys 1 NP m x1 Vlastní 11 Trubka ohebná PVC 2m Půdorys 1 NP m x1 Vlastní 12 KO 97 - Krabice kruhová odbočná ( s víčkem ) Půdorys 1 NP ks 10 10x1 Vlastní 13 KU 68 - Elektroinstalační krabicie Půdorys 1 NP ks 10 10x1 Vlastní 14 Lišta hranatá, 20x20, bezhalogenová Půdorys 1 NP m 10 10x1 Vlastní 15 Montážní, instalační materiál, pomocné stavební práce Půdorys 1 NP kpl 1 1x1 Vlastní 16 Hmoždinky Půdorys 1 NP ks 50 50x1 Vlastní 17 Průraz do 30 cm Půdorys 1 NP ks 8 8x1 Vlastní 18 Značení trasy vedení Půdorys 1 NP m x1 Vlastní 19 Signálové měření Půdorys 1 NP ks 1 1x1 Vlastní 20 Nastavení zesilovače a úrovní na zásuvkách Půdorys 1 NP ks 11 11x1 Vlastní 21 Výchozí revize systému Půdorys 1 NP ks 1 1x1 Vlastní 22 Dokumentace skutečného provedení Půdorys 1 NP ks 1 1x1 Vlastní Strana 2 z 2

ks 1 1x1 Vlastní 3 Rozbočovač 16/2 Půdorys 1 NP ks 1 1x1 Vlastní 4 Zásuvka koncová BM-100 včetně instalační krabice a rámečku, design dle NN Půdorys 1 NP ks 2 2x1 Vlastní 5 Zásuvka průběžná BM-200

7 BM 100 v130 Kaple 9 m 1,7 db 2 lůžka Předsíň BM 200 BM lůžka BM 500 BM lůžko 5 m 1 db 4 lůžka Sklad 0,56 db 4 m Předsíň 3 lůžka Kadeřnice Kancelář 36 m 6,8 db Jídelna XGDC 16/2 15 m 2,8 db BM m 2,3 db ZODPOVĚDNÝ PROJEKTANT VYPRACOVAL KONTROLOVAL PARÉ Č Ing JIŘÍ SVOBODA Bc Jaroslav Machain Ing JIŘÍ SVOBODA ČÁST D142 SLABOPROUDÉ ELEKTROINSTALACE PŮDORYS 2 NP FORMÁT: 4xA4 MĚŘÍTKO VÝKRES Č: 1:100 D142b-101

m 2,3 db ZODPOVĚDNÝ PROJEKTANT VYPRACOVAL KONTROLOVAL PARÉ Č Ing JIŘÍ SVOBODA Bc Jaroslav Machain Ing
