1 1 VÝSTAVBA MÍSTNÍ KOMUNIKACE A CHODNÍKU LOKALITA 02, 03 Místo stavby: Stupeň: Investor: Zpracovatel: Č.parc. 87/2, 1196/4, k.ú. Žim Zadávací dokumentace stavby Obec Žim, Žim 28, Teplice KLD servis s.r.o., IČ: Máchova 431/21, Praha 2 Projektová činnost ve výstavbě Karel Jiras, ČKAIT Tel , karel.jiras@volny.cz Datum: 01/2016 Razítko a podpis:

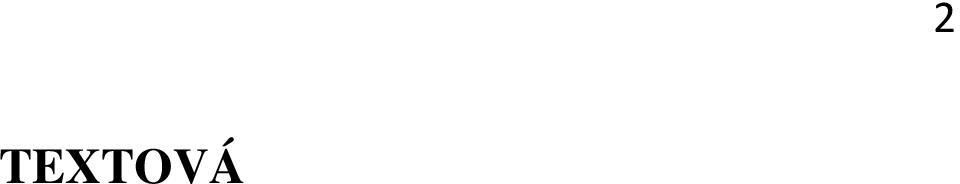

2 2 TEXTOVÁ ČÁST Identifikační údaje: Identifikační údaje stavby Místo stavby: Č.parc. 87/2, 1196/4, k.ú. Žim Investor: Obec Žim, IČ: Žim 28, Teplice Identifikační údaje projektanta: KLD servis s.r.o., IČ: Máchova 431/21, Praha 2 Karel Jiras Číslo autorizace ČKAIT Rozsah a účel dokumentace Zadávací dokumentace stavby pro výběrové řízení na akci Oprava a výstavba chodníků a místních komunikací v Obci Žim Podklady Vizuální prohlídka Geodetické zaměření dotčeného území STÁVAJÍCÍ STAV Pozemky dotčené záměrem se nachází v zastavěné části území obce Žim. Jedná se o pozemky parc.č. 87/2 a 1196/4. LOKALITA 02 V současnosti je pozemek na parc. č. 87/2 opatřen povrchem ze zaválcovaného štěrku 16/32, který kopíruje budoucí tvar tělesa komunikace. Na pozemku byla realizována výstavba technické infrastruktury. Na pozemek č. parc. 87/2 je vjezd z místní komunikace od severovýchodu. Tato komunikace má asfaltový povrch.

3 3 LOKALITA 03 Jedná se o místo, kde se nachází cesta, která spojuje centrální část obce s nádražím pro pěší. Těleso cesty je umístěno na č.parc. 1196/4. V současnosti jde o nezpevněnou prošlapanou cestu bez povrchové úpravy. NÁVRHOVANÝ STAV 1.1. Základní údaje o stavbě Tato dokumentace byla zpracována pro potřeby výběru dodavatele jako Zadávací dokumentace stavby. LOKALITA 02 Záměrem stavebníka je provedení asfaltového povrchu na již provedená zhutněná podloží. Součástí realizace stavby bude úprava osazení poklopů kanálů a souprav uzávěrů vody do budoucí nivelity komunikace. Jedná se o obousměrnou slepou komunikaci šíře 3,5 m, která je určena pro dopravní obslužnost přilehlých nemovitostí Technický popis Účelová komunikace bude obousměrná, se smíšeným provozem. Předpokládaná maximální denní intenzita dopravy na této komunikaci bude do 50 vozidel/24hod. Napojena je stykovou, úrovňovou křižovatkou na místní komunikaci s asfaltovým krytem. Návrhová rychlost je uvažována v=30km/h. Šířka jízdního pásu je navržena 3,50 m. Hrany zpevněné vozovky po obou stranách budou opatřeny zhutněnou krajnicí s proměnnou šíří do 0,50 m ze štěrku fr Požadovaná míra zhutnění je D=95% PCS (ČSN ). Pod vrstvou štěrku na pravé straně ve směru k výjezdu se bude nacházet systém vsakovací drenáže ve spádu. Komunikace bude respektovat stávající upravený terén. Příčný sklon vozovky bude jednostranný 2%. V počátku staničení bude přizpůsoben podélnému sklonu stávající komunikace. Konstrukce komunikace je navržena s ohledem na předpokládané dopravní zatížení TDZ= V. třída dle ČSN , tj. TNV = do 100 TNVk/ 24 hod s návrhovou životností 25 let. Povrch vozovky je navržen z asfaltového betonu. Celková tloušťka konstrukce včetně stávajícího štěrkového podloží bude 410 mm. Svislé a vodorovné dopravní značení bude realizováno dle schválené dokumentace pro stavební povolení.

4 4 LOKALITA 3 Záměrem stavebníka je provedení tělesa chodníku z betonové zámkové dlažby s oboustranným zahradním obrubníkem. Šíře chodníku je navržena 1,5 m. Skladba jednotlivých podkladních vrstev bude respektovat technologii předepsanou výrobcem. V obou lokalitách zhotovitel stavby zajistí přehled a výskyt stávajících podzemních inženýrských sítí a v souladu s pokyny jejich správců učiní požadovaná ochranná opatření. Dokumentace neobsahuje zákres stávajících inženýrských sítí.

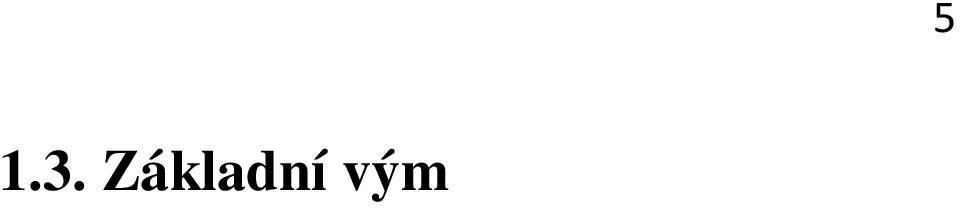

5 Základní výměry Lokalita 02 Geodetické práce sb 1,00 Trativody a obsyp štěrkopískem, světlost trub 10 cm bm 85,00 Zhutněný štěrkový zásyp do hl. 600 mm, štěrk m 2 82,00 Zhutněná krajnice - zahliněné štěrky 0-32 m 2 82,00 Komunikace z asfaltového betonu Asfaltový beton středně zrnitý 40 mm, ČSN EN m 2 308,00 Postřik spojovací asfaltový (0,35 kg/m2), ČSN m 2 308,00 Obalované kamenivo středně zrnné ACp mm, ČSN EN m 2 308,00 Postřik spojovací asfaltový (0,25 kg/m2), ČSN m 2 308,00 Úprava a oprava stávající vrstvy štěrkodrtí m 2 308,00 Komunikace z asfaltového betonu - vjezdy Asfaltový beton středně zrnitý 40 mm, ČSN EN m 2 6,13 Postřik spojovací asfaltový (0,35 kg/m2), ČSN m 2 6,13 Obalované kamenivo středně zrnné ACp mm, ČSN EN m 2 6,13 Postřik spojovací asfaltový (0,25 kg/m2), ČSN m 2 6,13 Úprava a oprava stávající vrstvy štěrkodrtí m 2 6,13 Odvoz stavebního odpadu t 6,00

6 Lokalita 03 Geodetické práce sb 1,00 Betonová dlažba zámková tl. 60 mm m 2 108,10 Kladení zámkové dlažby tl. 6 cm do drtě tl. 3 cm m 2 108,10 50 mm - drcené kamenivo 8 16 mm m 2 108, mm - drcené kamenivo 0 63 mm m 2 108,10 Ztržení zemní pláně ve spádu budoucí plochy a zhutnění m 2 108,10 Vodorovné přemístění výkopku m 3 27,00 Osazení stojat. obrub. bet. s opěrou,lože z B 12,5 m 5,50 Obrubník silniční betonový 100x250x1000 mm bm 5,50 Osazení záhon.obrubníků do lože z B 12,5 s opěrou bm 139,00 Obrubník parkový betonový 50x250x1000 mm bm 139,00 Rozprostření ornice, rovina, tl cm,nad 500m2 m 2 167,00 Založení trávníku lučního v rovině s dodáním osiva m 2 167,00 Odvoz stavebního odpadu t 4,50
