1 Stahovací schody risto, LusSo, Kombo a verticale

2 Protipožární stahovací schody risto PP Pro pasivní domy Protipožární stahovací schody Kombo PP Pro pasivní domy Protipožární stahovací schody risto PP splňují přísné požadavky pro nízkoenergetické a pasivní domy. Schody s plechovým sendvičovým víkem zabudované do stropu. Uvnitř víka je tepelná a protipožární izolace. Spára mezi víkem a rámem je těsněná protipožární zpěňovací páskou. Na konstrukci rámu je upevněn skládací žebřík spojený s víkem. Celý prostor schodů je z hora uzavřen zatepleným víkem. Obě víka jsou ve standardním provedení opatřeny pákovým mechanismem pro synchronní otvírání. Dolní víko je z pohledové části opatřeno bílou barvou a kryté ochrannou fólií, dřevěné části horního víka jsou ošetřeny fungicidním roztokem a použitá překližka je voděodolná. Protipožární odolnost je ověřena ve zkušebním institutu Centrum stavebního inženýrství a.s., Zlín a ift Rosenheim GmbH, Rosenheim, Německo. stavební R H C Protipožární stahovací schody Kombo PP splňují přísné požadavky pro nízkoenergetické domy. Schody s plechovým sendvičovým víkem zabudované do stropu. Uvnitř víka je tepelná a protipožární izolace. Spára mezi víkem a rámem je těsněná protipožární zpěňovací páskou. Na konstrukci rámu je upevněn harmonikový žebřík spojený s víkem. Celý prostor schodů je z hora uzavřen zatepleným víkem. Dolní víko je z pohledové části opatřeno bílou barvou a kryté ochrannou fólií, dřevěné části horního víka jsou ošetřeny fungicidním roztokem a použitá překližka je voděodolná. Protipožární odolnost je ověřena ve zkušebním institutu Centrum stavebního inženýrství a.s., Zlín. stavební otvor d š 00x C R x x x x x x V tabulce jsou uvedeny míry»c«a»r«při odlišných výškách»«. C vzdálenost od místa položení roztažených schodů na podlahu ke konci rámu. R maximální vzdálenost stahovacích schodů od konce rámu ve fázi stahování. šířka nášlapu risto dodáváme do maximální tloušťky stropu 90 mm V tabulce jsou uvedeny míry»c« a»r«při odlišných výškách»«. C vzdálenost od místa položení roztažených schodů na 00 8 podlahu ke konci rámu R maximální vzdálenost stahovacích schodů od konce 00 0 rámu ve fázi stahování. šířka nášlapu Kombo dodáváme do maximální tloušťky stropu 0 mm. H výška otevřeného víka G výška zavřeného systému /6 mm T síla stropu T síla stropu. H výška otevřeného víka 69 mm. G výška zavřeného systému mm. Řez dolním víkem risto Řez dolním víkem Kombo Překližka Překližka EI /EI /EW U = 0,66 W/m.K Skelná vata Zpěňovací izolační páska Deska ze žáruvzdorných keramických vláken EI /EI /EW U = 0,66 W/m.K Skelná vata Zpěňovací izolační páska Deska ze žáruvzdorných keramických vláken

3 Protipožární stahovací schody LUSSO PP Schody s plechovým sendvičovým víkem pro zabudování do stropu. Stahovací schody LUSSO Schody s jednoduchým dřevotřískovým víkem pro zabudování do stropu. Rám (průchod) schodů lze také vyrobit v atypických rozměrech. EI 0/EI 60/EW60 U =,8 W/m.K Uvnitř víka je tepelná izolace a protipožární vložka. Požární odolnost je certifikována Centrem stavebního inženýrství, a.s. Zlín. Otevírací systém víka je od rozměru d 000 mm opatřen brzdícím mechanismem proti prudkému otevření. Sendvičové víko: dřevěný rám vyplněný izolačními materiály je opláštěn pozinkovaným plechem. Podhledová část je lakována v bílé barvě a kryta ochrannou fólií. Lze také dodat pouze požární uzávěr bez stahovacích schodů. stavební C R V tabulce jsou uvedeny míry»c«a»r«při odlišných výškách»«. C vzdálenost od místa položení roztažených schodů na podlahu ke konci rámu. R maximální vzdálenost stahovacích schodů od konce rámu ve fázi stahování. Skelná vata tříska Vzpěňující izolační páska Deska s žáruvzdorných keramických vláken Minimální rozměr hrubého stavebního otvoru: mm (d š) Maximální rozměr hrubého stavebního otvoru: mm (d š) stavební otvor d š C R V tabulce jsou uvedeny míry»c«a»r«při odlišných výškách»«. C vzdálenost od místa položení roztažených schodů na podlahu ke konci rámu R maximální vzdálenost stahovacích schodů od konce rámu ve fázi stahování. Zateplené stahovací schody LUSSO ZP Schody s plechovým sendvičovým víkem pro zabudování do stropu. Stahovací schody VERTICLE Schody s jednoduchým dřevotřískovým víkem pro zabudování do zdi. Uvnitř víka je tepelná izolace. Otevírací systém víka je od rozměru d 000 mm opatřen brzdícím mechanismem proti prudkému otevření. Sendvičové víko: dřevěný rám vyplněný izolačními materiály je opláštěn pozinkovaným plechem. Podhledová část je lakována v bílé barvě a kryta ochrannou fólií. Lze také dodat pouze zateplený uzávěr bez stahovacích schodů. stavební stavební C R stavební V tabulce jsou uvedeny míry»c«a»r«při odlišných výškách»«. C vzdálenost od místa položení roztažených schodů na podlahu ke konci rámu. R maximální vzdálenost stahovacích schodů od konce rámu ve fázi stahování. C R V tabulce jsou uvedeny míry»c«a»r«při odlišných výškách»«. C vzdálenost od místa položení roztažených schodů na podlahu ke konci rámu. R maximální vzdálenost stahovacích schodů od konce rámu ve fázi stahování Polystyren U=,6W/m².K tříska LUSSO CZ.indd LUSSO CZ.indd Izolační páska Polystyren

4 Technické parametry Ukázka praktického užití Rám Tělo schodiště Víko je svařen z válcovaného profilovaného plechu s povrchovou úpravou komaxitem (bílá barva) Kombo a LUSSO nášlapy válcovaný profil svařený s plechovými výlisky tvaru S s povrchovou úpravou komaxitem (černá barva) spojnice plechové výlisky tvaru S galvanicky zinkované (žlutý chromát). RISTO jeklový rám s plechovými výlisky. a) jednoduché surová dřevotříska tl. 6 mm bez povrchové úpravy. b) sendvičové dřevěný rám vyplněný izolačními materály je opláštěn zinkovaným plechem; podhledová část je lakována v bílé barvě a kryta ochrannou fólií. Pokud je síla stropu, do kterého budete vsazovat schodiště, do 0 mm, dostačuje vám pro upevnění délka dodaných šroubů. V opačném případě, pokud má strop Montáž 0 na tlustý strop a více mm, je nutno použít šrouby delší. Stahovací schody RISTO max. nosnost 0 kg Kování a spojovací prvky Panty jsou z pevnostního materiálu, povrchově upraveného zinkováním. LUSSO u zateplených a protipožárních vík jsou v nerezu. RISTO a KOMO u spodního víka jsou v nerezu, u horního víka jsou pozinkované. Upozorněte na tuto skutečnost při objednávce a delší šrouby vám budou dodány. Montáž na tenký strop Montáž na tlustý strop Montážní rozměry Montáž na tlustý strop LUSSO Stahovací schody KOMO a LUSSO max. nosnost 0 kg 6 6 Montáž na tlustý strop Montážní rozměry RISTO E G = 00 mm F = 0 mm D = d mm E = s 0 mm Doplňky Horní madlo lze přidat ke všem stahovacím schodům LUSSO, které mají šířku hrubého stavebního otvoru 700 mm. K typům LUSSO ZP a LUSSO PP je madlo od těchto rozměrů přidáváno automaticky a je zahrnuto v ceně. U schodů RISTO je madlo součástí výrobku. F D F = 0 mm D = d mm E = s 0 mm Montážní rozměry KOMO F = 0 mm D = d-0 mm E = s-0 mm Horní dřevotřískový nádstavec se zatepleným víkem lze dodatečné přidat ke všem stahovacím schodům LUSSO. oční vyklápění usnadňuje manipulaci s horním víkem. Panty mají bezpečnostní pojistku. Dodáváme v rozloženém stavu. Společné použití madla a horního nádstavce není možné madlo je vyšší.

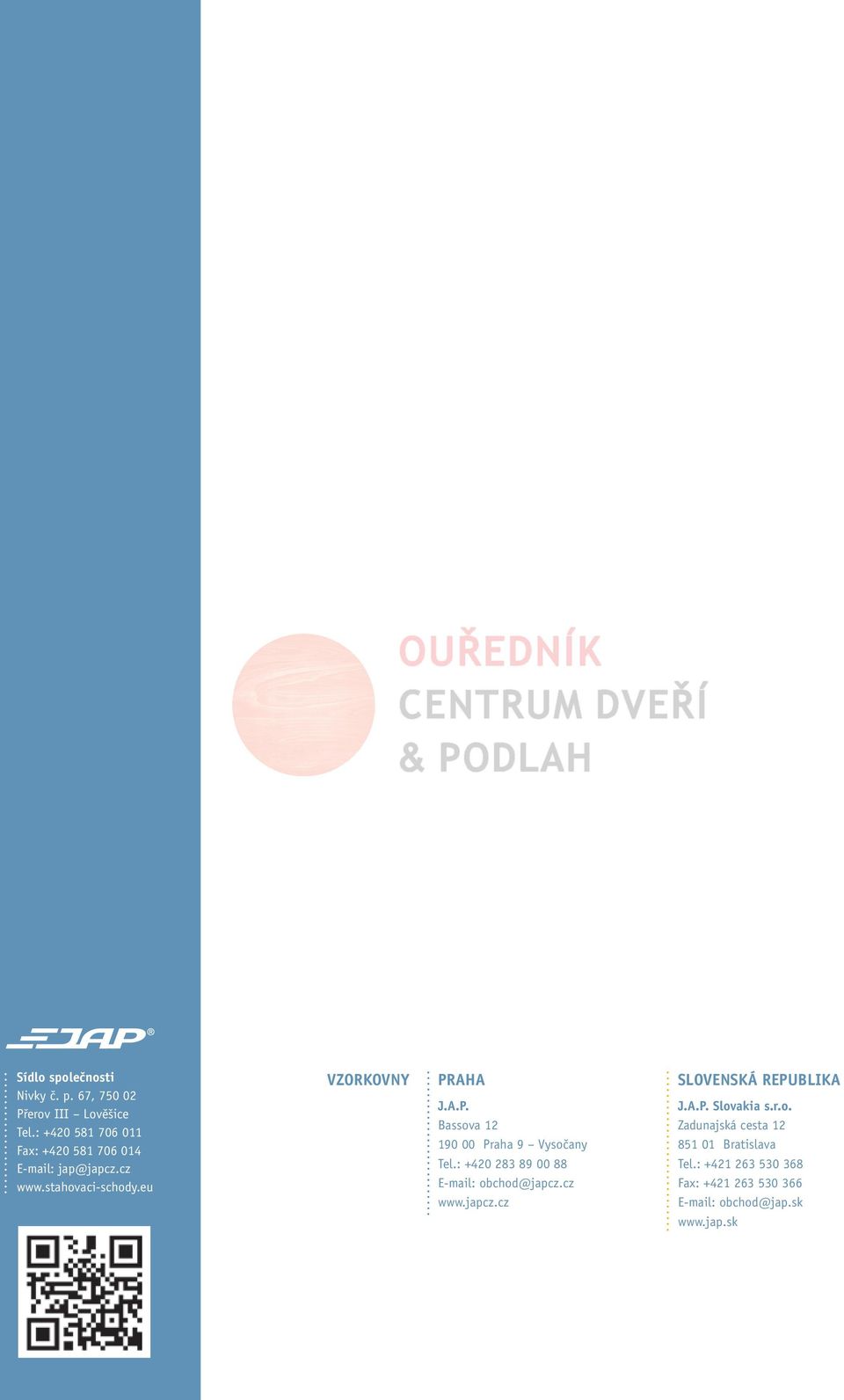

5 Sídlo společnosti Nivky č. p. 67, 70 0 Přerov III Lověšice Tel.: Fax: jap@japcz.cz VZORKOVNY Praha J..P. assova Praha 9 Vysočany Tel.: obchod@japcz.cz SLOVENSKÁ REPULIK J..P. Slovakia s.r.o. Zadunajská cesta 8 0 ratislava Tel.: Fax: obchod@jap.sk
