XSAFETY BOX. Montážní návod pro bránu:

Transkript

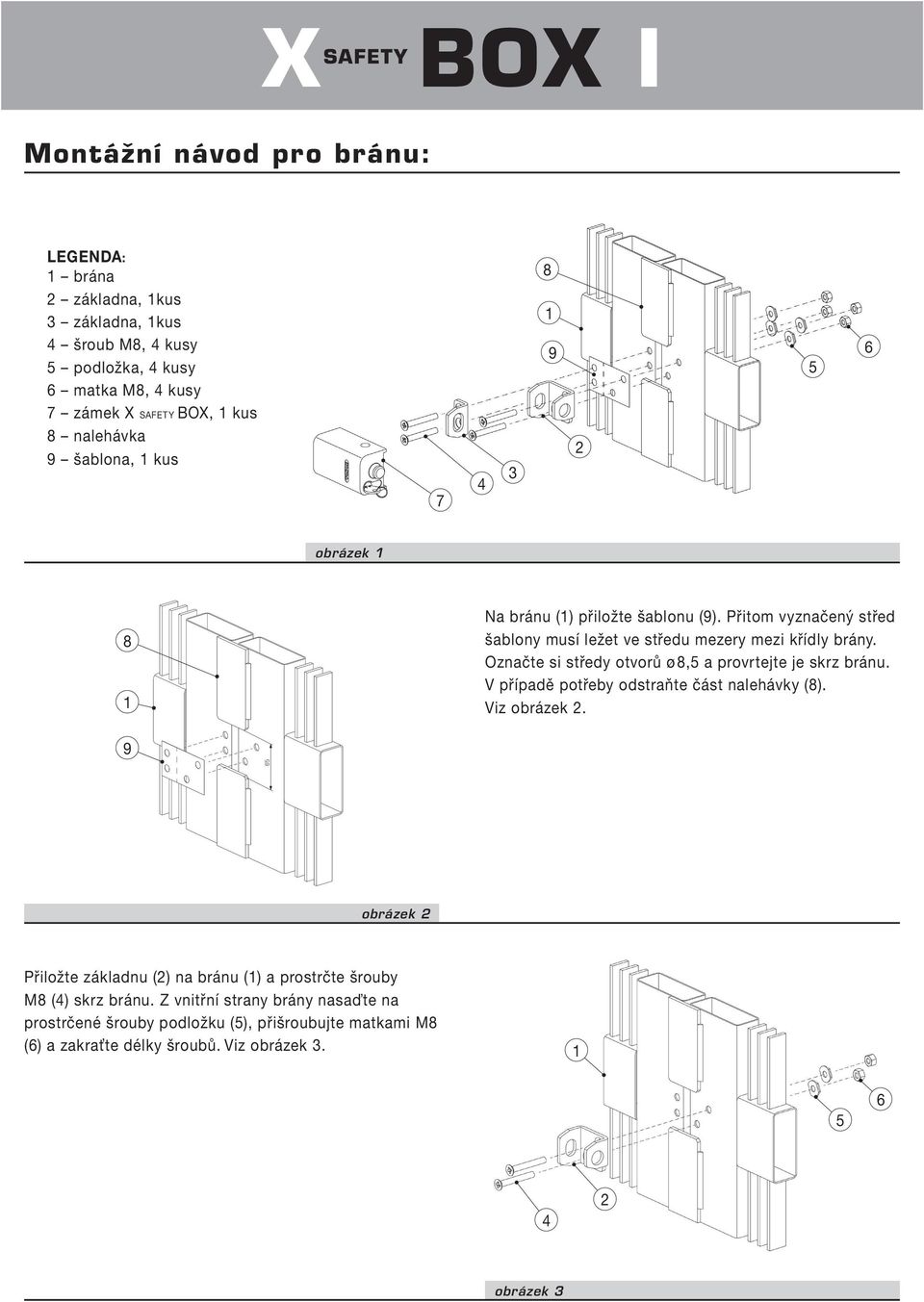

1 XSAFETY BOX I Montážní návod pro bránu: LEGENDA: brána základna, kus základna, kus šroub M, kusy podložka, kusy matka M, kusy 7 zámek X SAFETY BOX, kus nalehávka 9 šablona, kus 7 9 obrázek Na bránu () přiložte šablonu (9). Přitom vyznačený střed šablony musí ležet ve středu mezery mezi křídly brány. Označte si středy otvorů ø, a provrtejte je skrz bránu. V případě potřeby odstraňte část nalehávky (). Viz obrázek. 9 obrázek Přiložte základnu () na bránu () a prostrčte šrouby M () skrz bránu. Z vnitřní strany brány nasaďte na prostrčené šrouby podložku (), přišroubujte matkami M () a zakraťte délky šroubů. Viz obrázek. obrázek

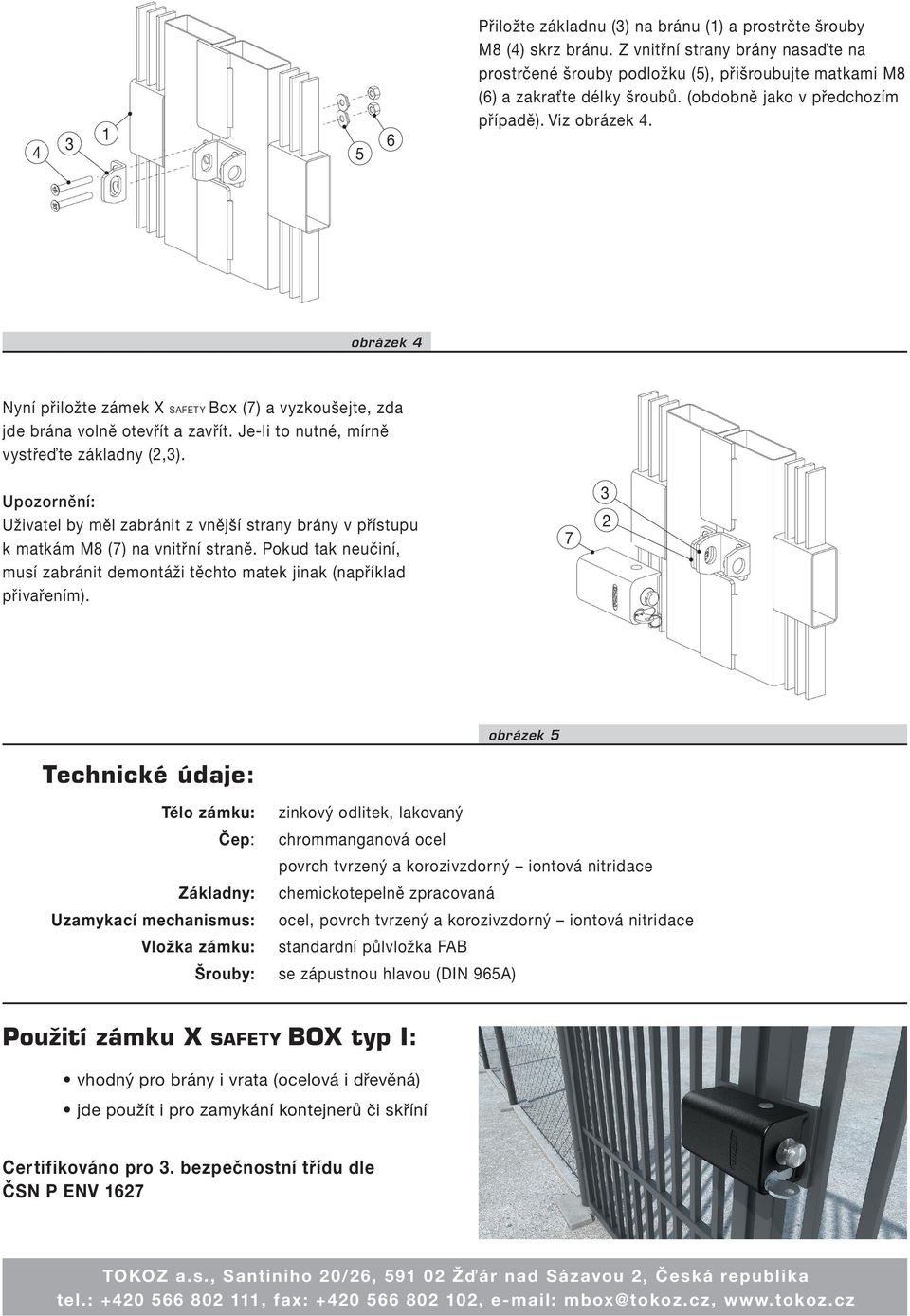

2 Přiložte základnu () na bránu () a prostrčte šrouby M () skrz bránu. Z vnitřní strany brány nasaďte na prostrčené šrouby podložku (), přišroubujte matkami M () a zakraťte délky šroubů. (obdobně jako v předchozím případě). Viz obrázek. obrázek Nyní přiložte zámek X SAFETY Box (7) a vyzkoušejte, zda jde brána volně otevřít a zavřít. Je-li to nutné, mírně vystřeďte základny (,). Upozornění: Uživatel by měl zabránit z vnější strany brány v přístupu k matkám M (7) na vnitřní straně. Pokud tak neučiní, musí zabránit demontáži těchto matek jinak (například přivařením). 7 obrázek Technické údaje: Tělo zámku: Čep: zinkový odlitek, lakovaný chrommanganová ocel povrch tvrzený a korozivzdorný iontová nitridace Základny: Uzamykací mechanismus: Vložka zámku: Šrouby: Použití zámku X chemickotepelně zpracovaná ocel, povrch tvrzený a korozivzdorný iontová nitridace standardní půlvložka FAB se zápustnou hlavou (DIN 9A) SAFETY BOX typ I: vhodný pro brány i vrata (ocelová i dřevěná) jde použít i pro zamykání kontejnerů či skříní Certifikováno pro. bezpečnostní třídu dle ČSN P ENV 7 TOKOZ a.s., Santiniho 0/, 9 0 Žďár nad Sázavou, Česká republika tel.: +0 0, fax: , mbox@tokoz.cz,

3 XSAFETY BOX I Montážní návod pro vrata: LEGENDA: ) brána ) základna, kus ) základna, kus ) nalehávka ) podložka, kusů ) šroub M, kusů 7) matka M, kusů ) zámek X SAFETY BOX, kus 9) šablona, kus 9 7 obrázek 9 Na bránu () přiložte šablonu (9). Vyznačená čárkovaná čára na šabloně musí ležet ve středu mezery mezi křídly vrat. Označte si středy otvorů ø, a provrtejte je skrz bránu. V případě potřeby odstraňte část nalehávky (). Viz obrázek. Poznámka: Pokud by vrtaný otvor pro první zápustný šroub procházel přesazením dveří (falcem), tento otvor vynechte. Viz obrázek. obrázek Přiložte základnu () na bránu () a prostrčte šrouby M () skrz bránu. Z vnitřní strany brány nasaďte na prostrčené šrouby podložky () a přišroubujte matkami M (7). V případě nutnosti vložte pod matku M (7) další podložku a zakraťte délku šroubů na potřebnou vzdálenost. Viz obrázek. 7 obrázek

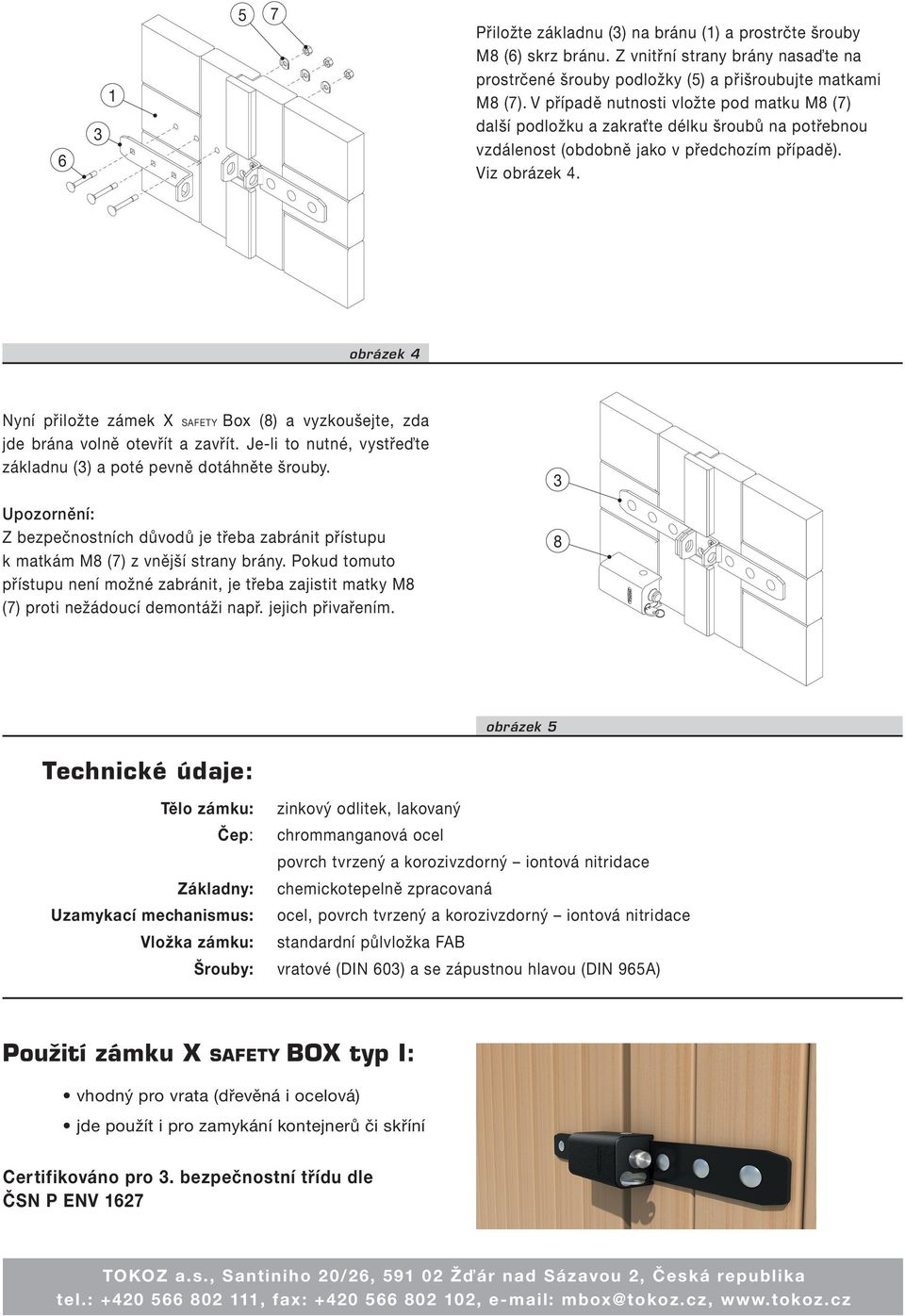

4 7 Přiložte základnu () na bránu () a prostrčte šrouby M () skrz bránu. Z vnitřní strany brány nasaďte na prostrčené šrouby podložky () a přišroubujte matkami M (7). V případě nutnosti vložte pod matku M (7) další podložku a zakraťte délku šroubů na potřebnou vzdálenost (obdobně jako v předchozím případě). Viz obrázek. obrázek Nyní přiložte zámek X SAFETY Box () a vyzkoušejte, zda jde brána volně otevřít a zavřít. Je-li to nutné, vystřeďte základnu () a poté pevně dotáhněte šrouby. Upozornění: Z bezpečnostních důvodů je třeba zabránit přístupu k matkám M (7) z vnější strany brány. Pokud tomuto přístupu není možné zabránit, je třeba zajistit matky M (7) proti nežádoucí demontáži např. jejich přivařením. obrázek Technické údaje: Tělo zámku: Čep: Základny: Uzamykací mechanismus: Vložka zámku: Šrouby: zinkový odlitek, lakovaný chrommanganová ocel povrch tvrzený a korozivzdorný iontová nitridace chemickotepelně zpracovaná ocel, povrch tvrzený a korozivzdorný iontová nitridace standardní půlvložka FAB vratové (DIN 0) a se zápustnou hlavou (DIN 9A) Použití zámku X SAFETY BOX typ I: vhodný pro vrata (dřevěná i ocelová) jde použít i pro zamykání kontejnerů či skříní Certifikováno pro. bezpečnostní třídu dle ČSN P ENV 7 TOKOZ a.s., Santiniho 0/, 9 0 Žďár nad Sázavou, Česká republika tel.: +0 0, fax: , mbox@tokoz.cz,

5

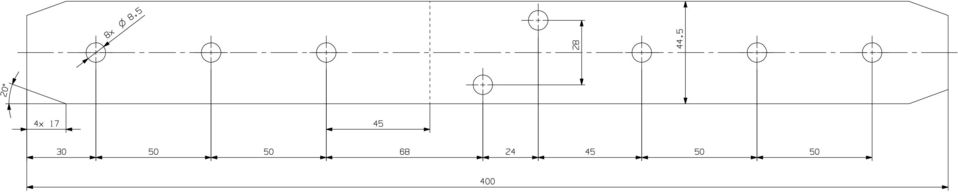

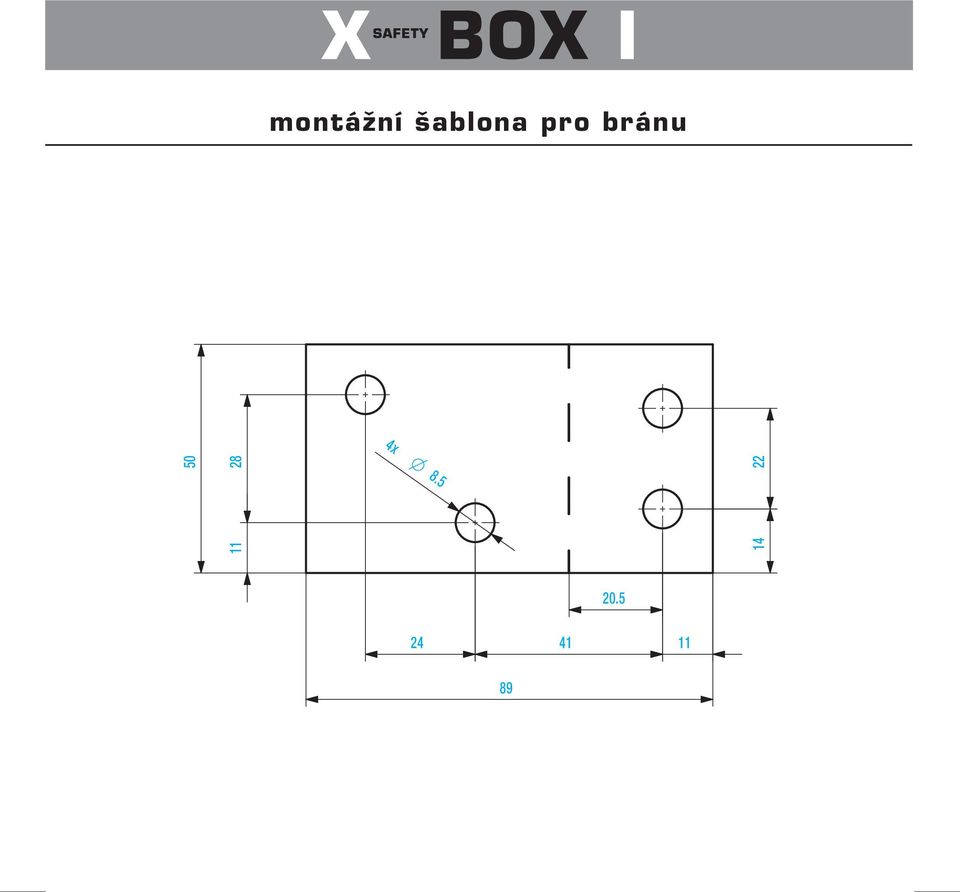

6 montážní šablona pro bránu x
