MagicWave 1700/2200 TransTig 2200

Transkript

1 MagicWave 1700/2200 TransTig 2200

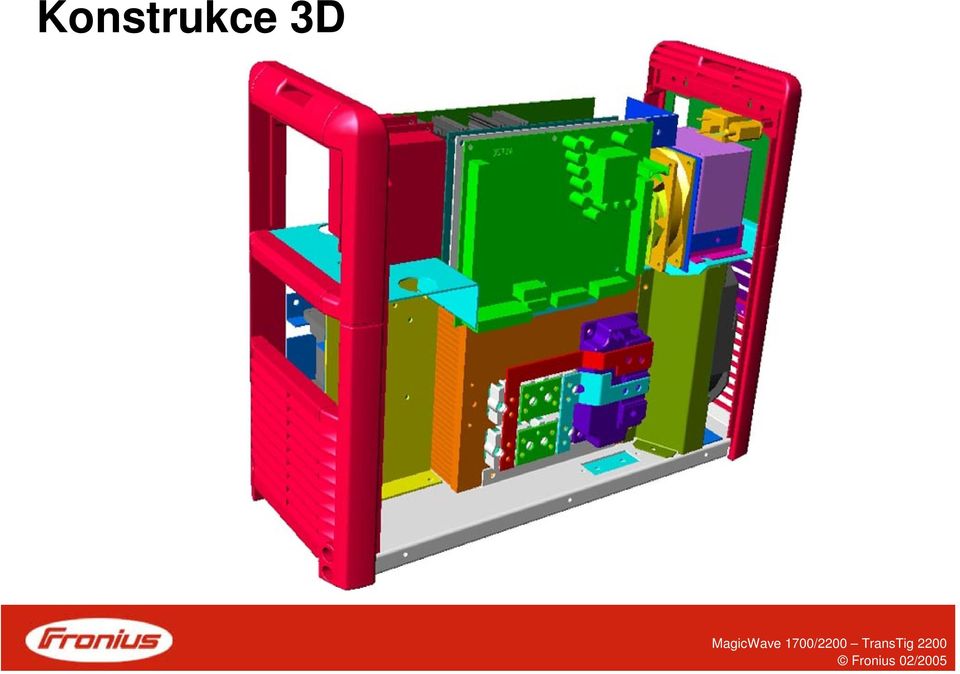

2 Konstrukce 3D

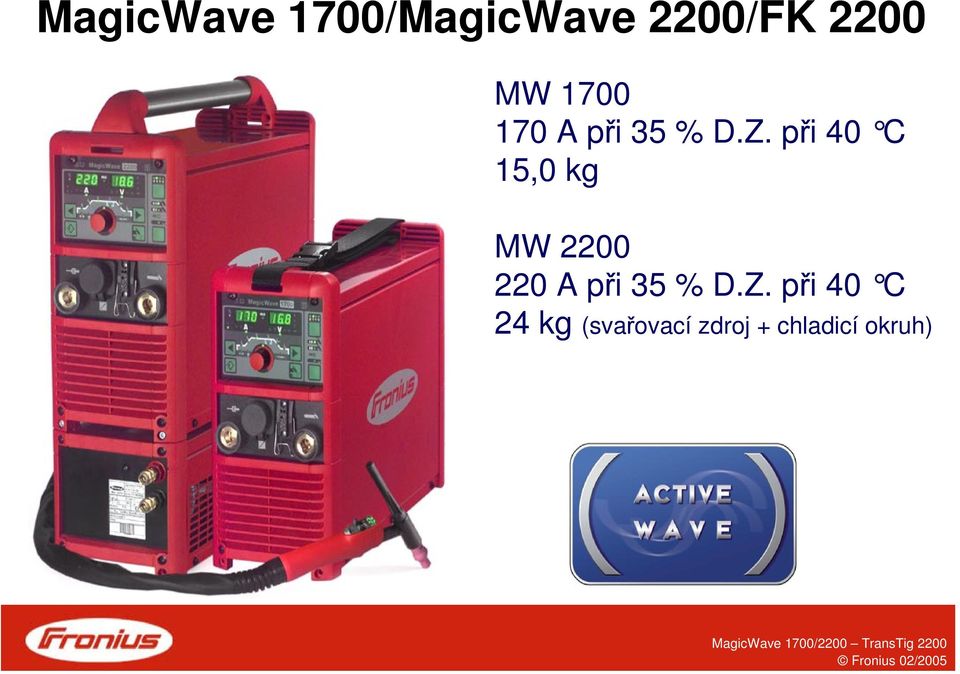

3 MagicWave 1700/MagicWave 2200/FK 2200 MW A při 35 % D.Z. při 40 C 15,0 kg MW A při 35 % D.Z. při 40 C 24 kg (svařovací zdroj + chladicí okruh)

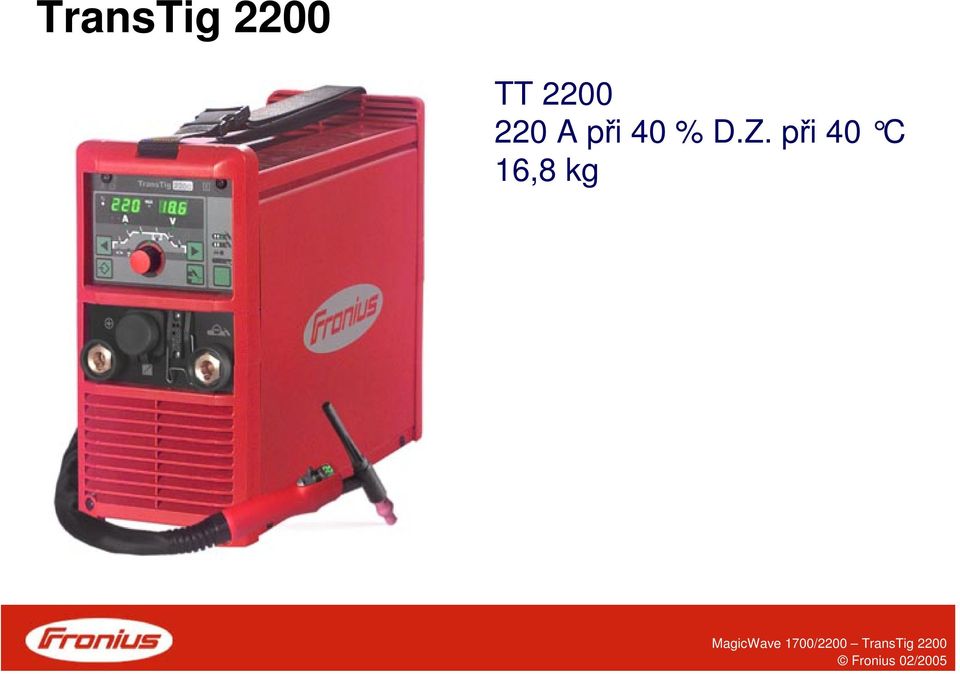

4 TransTig 2200 TT A při 40 % D.Z.při 40 C 16,8 kg

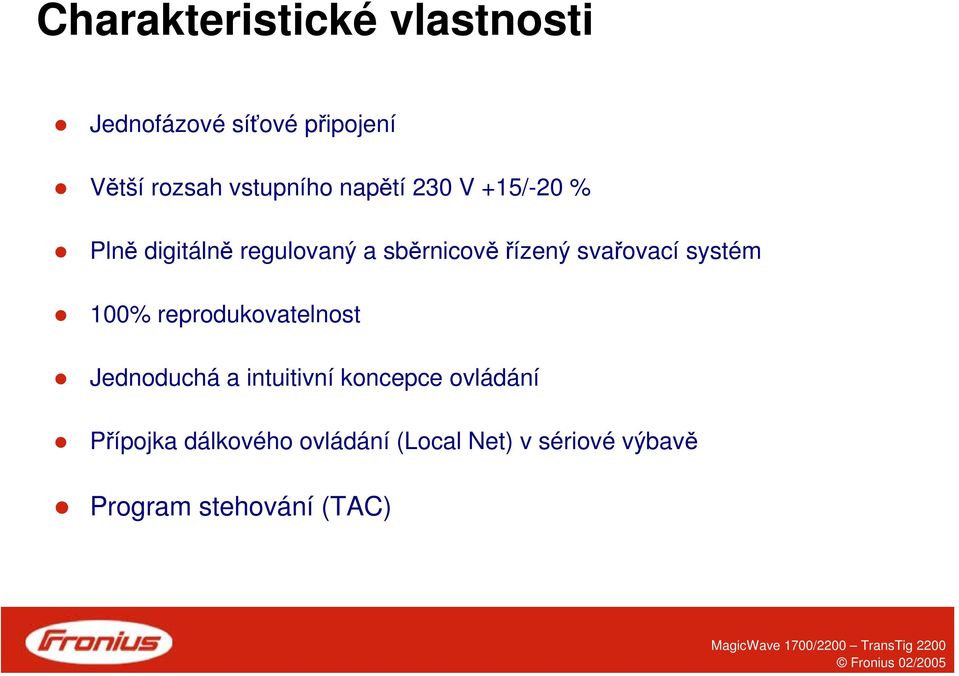

5 Charakteristické vlastnosti Jednofázové síťové připojení Větší rozsah vstupního napětí 230 V +15/-20 % Plně digitálně regulovaný a sběrnicově řízený svařovací systém 100% reprodukovatelnost Jednoduchá a intuitivní koncepce ovládání Přípojka dálkového ovládání (Local Net) v sériové výbavě Program stehování (TAC)

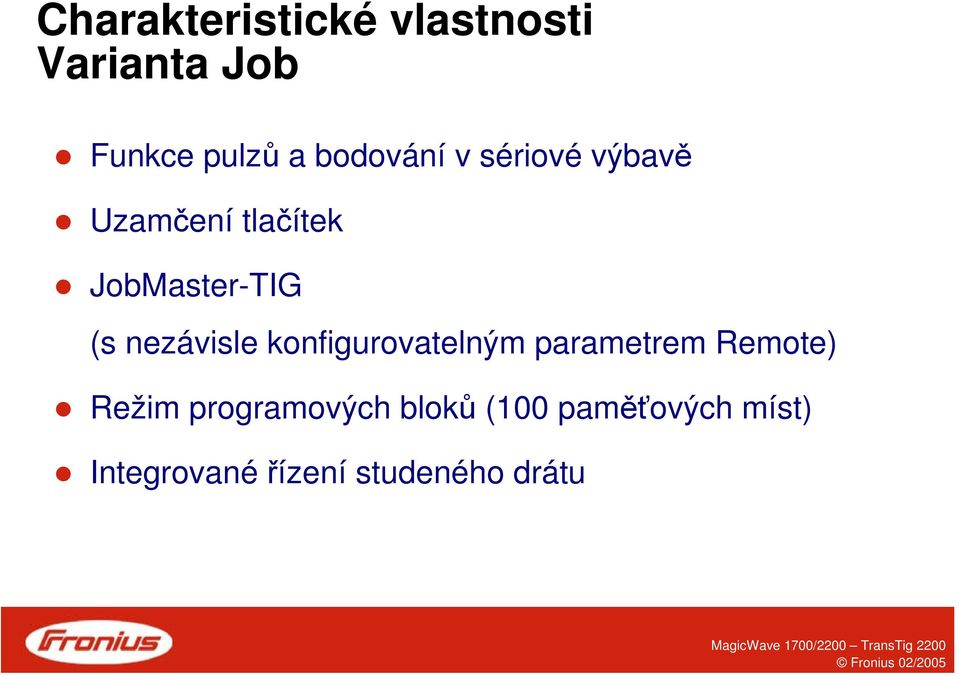

6 Charakteristické vlastnosti Varianta Job Funkce pulzů a bodování v sériové výbavě Uzamčení tlačítek JobMaster-TIG (s nezávisle konfigurovatelným parametrem Remote) Režim programových bloků (100 paměťových míst) Integrované řízení studeného drátu

7 Uživatelské rozhraní zařízení TransTig 2200

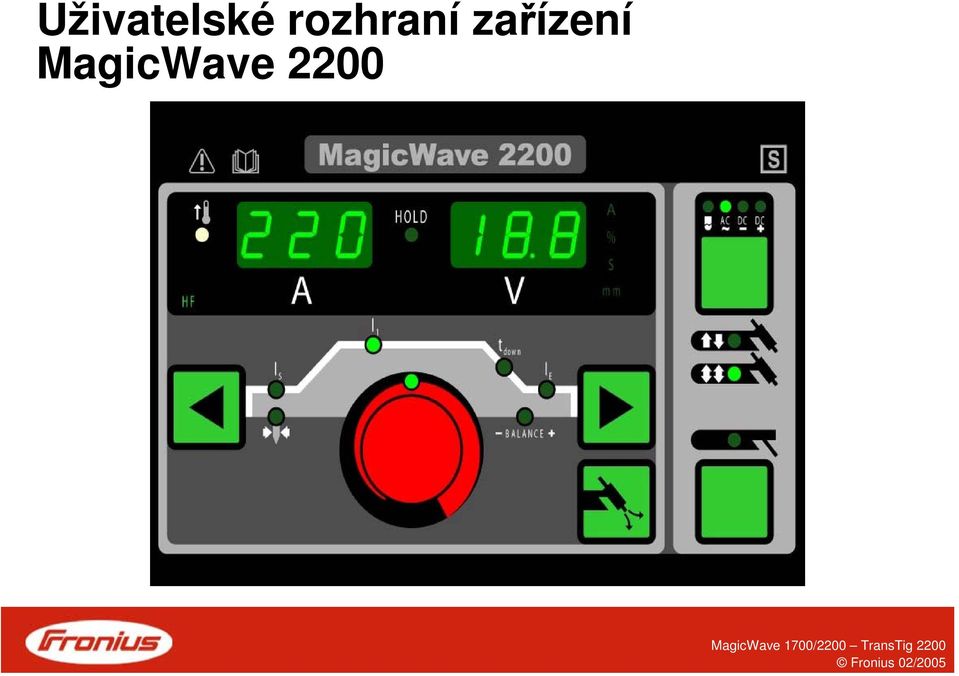

8 Uživatelské rozhraní zařízení MagicWave 2200

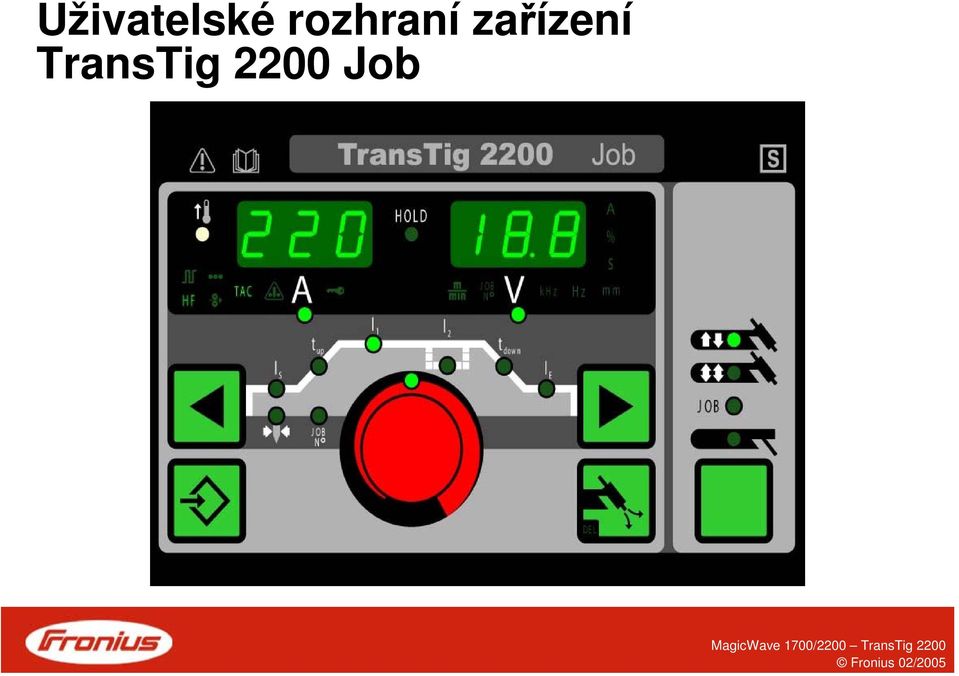

9 Uživatelské rozhraní zařízení TransTig 2200 Job

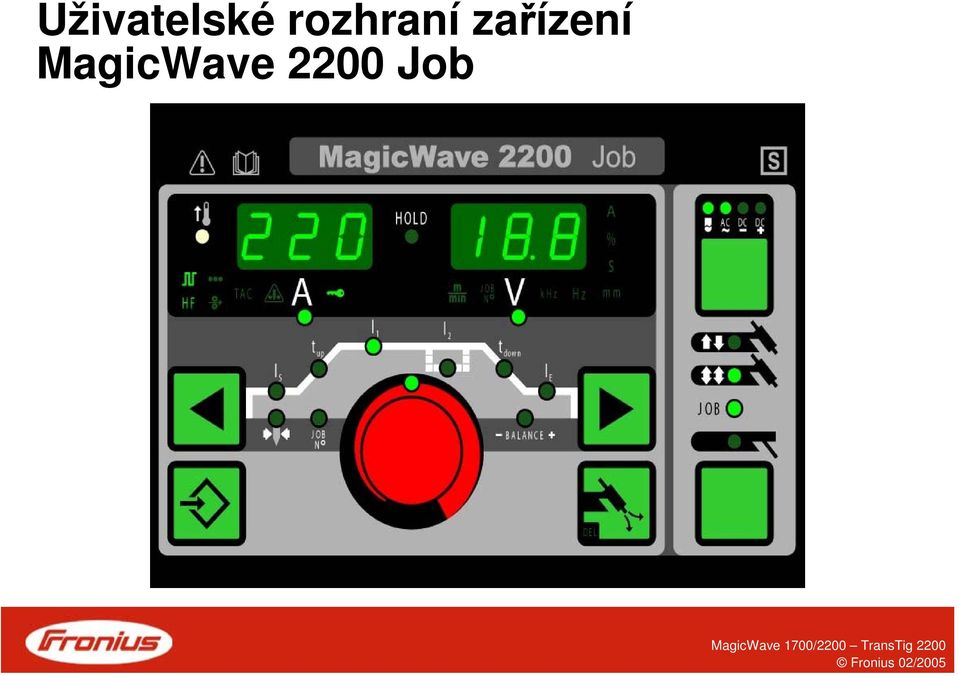

10 Uživatelské rozhraní zařízení MagicWave 2200 Job

11 Návod k nabídce Setup

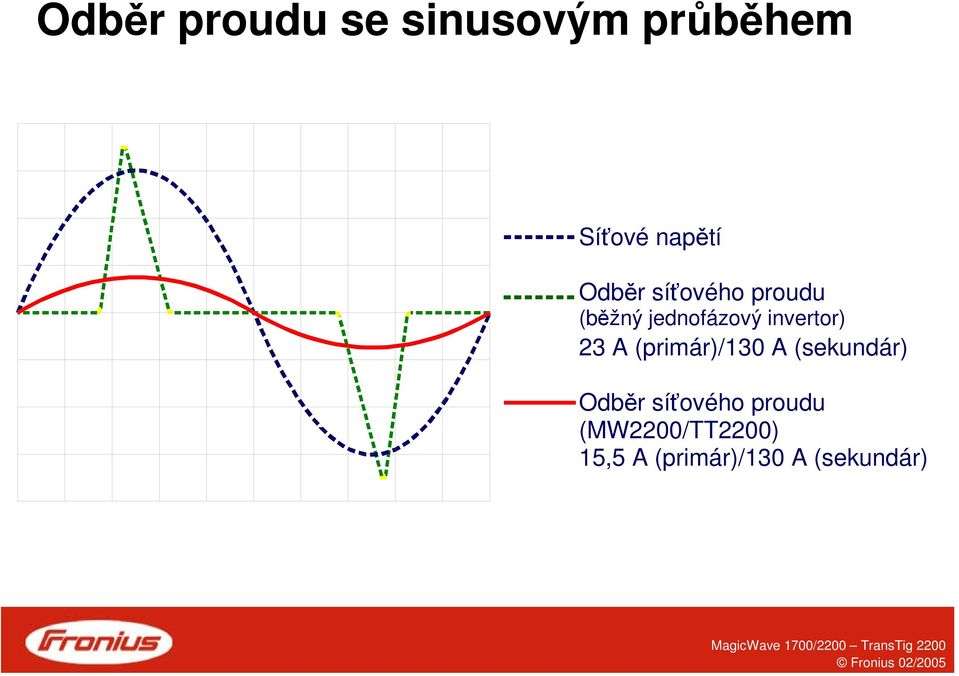

12 Odběr proudu se sinusovým průběhem Síťové napětí Odběr síťového proudu (běžný jednofázový invertor) 23 A (primár)/130 A (sekundár) Odběr síťového proudu (MW2200/TT2200) 15,5 A (primár)/130 A (sekundár)

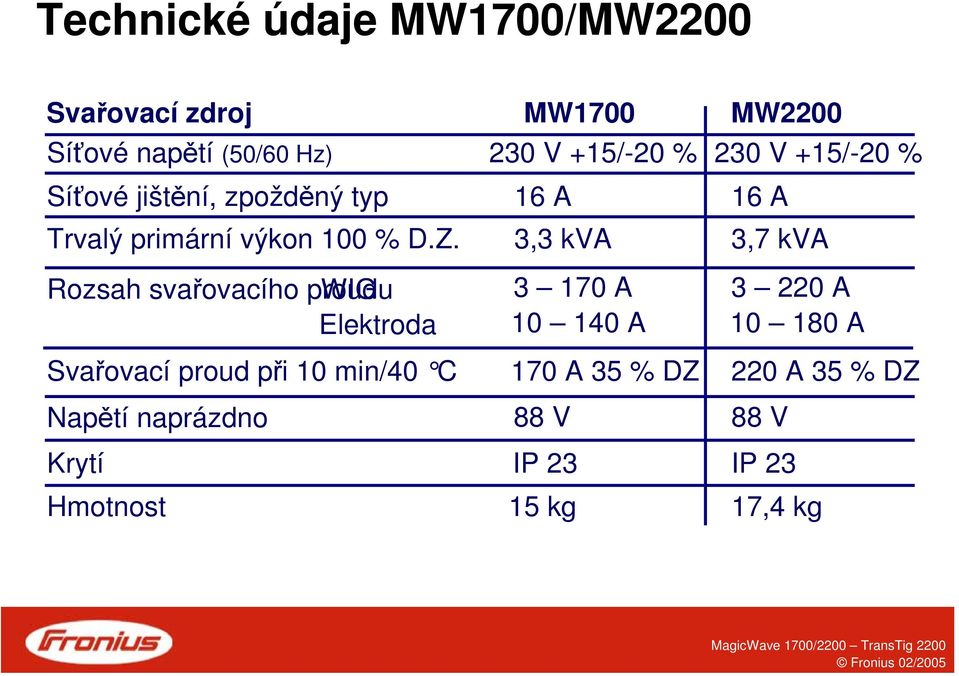

13 Technické údaje MW1700/MW2200 Svařovací zdroj Síťové napětí (50/60 Hz) Síťové jištění, zpožděný typ Trvalý primární výkon 100 % D.Z. Rozsah svařovacího proudu WIG Elektroda Svařovací proud při 10 min/40 C Napětí naprázdno Krytí Hmotnost MW V +15/-20 % 16 A 3,3 kva A A 170 A 35 % DZ 88 V IP kg MW V +15/-20 % 16 A 3,7 kva A A 220 A 35 % DZ 88 V IP 23 17,4 kg

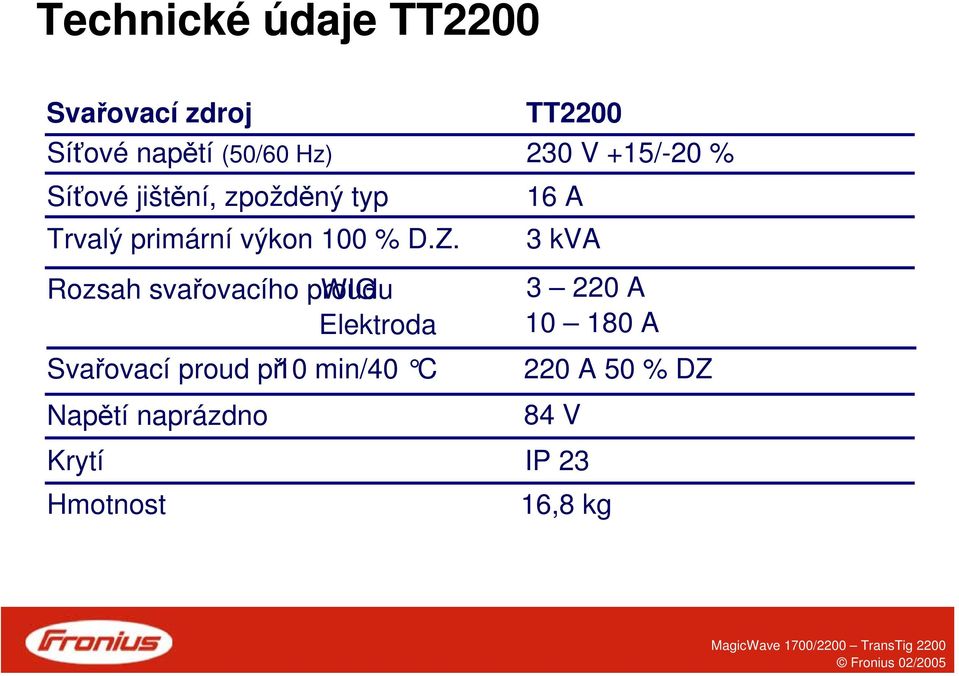

14 Technické údaje TT2200 Svařovací zdroj Síťové napětí (50/60 Hz) Síťové jištění, zpožděný typ Trvalý primární výkon 100 % D.Z. Rozsah svařovacího proudu WIG Elektroda Svařovací proud při 10 min/40 C Napětí naprázdno Krytí Hmotnost TT V +15/-20 % 16 A 3kVA A A 220 A 50 % DZ 84 V IP 23 16,8 kg

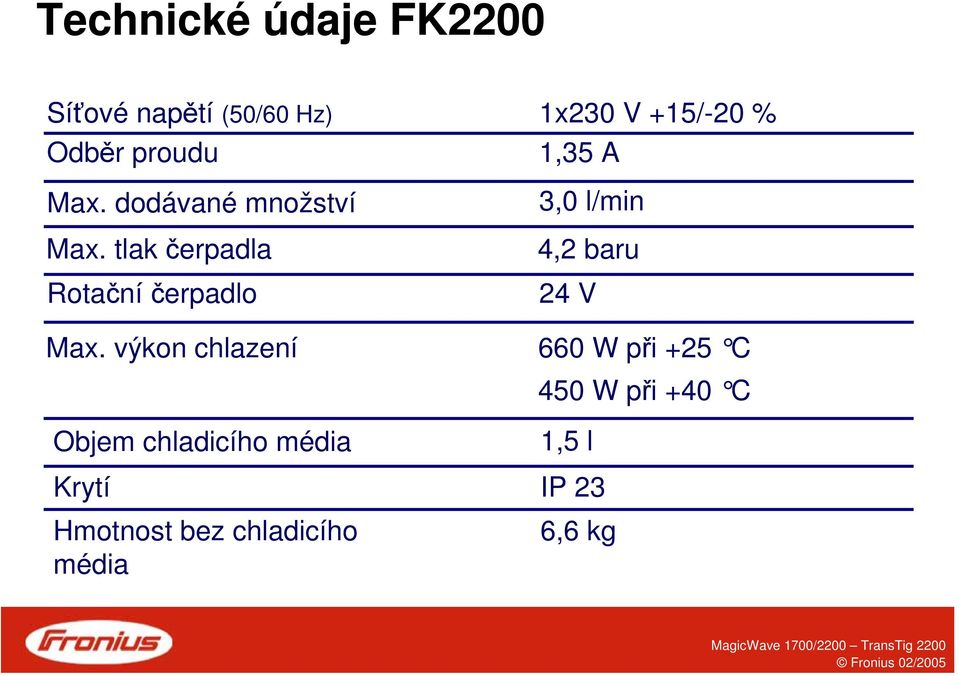

15 Technické údaje FK2200 Síťové napětí (50/60 Hz) Odběr proudu Max. dodávané množství Max. tlak čerpadla Rotační čerpadlo Max. výkon chlazení Objem chladicího média Krytí Hmotnost bez chladicího média 1x230 V +15/-20 % 1,35 A 3,0 l/min 4,2 baru 24 V 660 W při +25 C 450 W při +40 C 1,5 l IP 23 6,6 kg

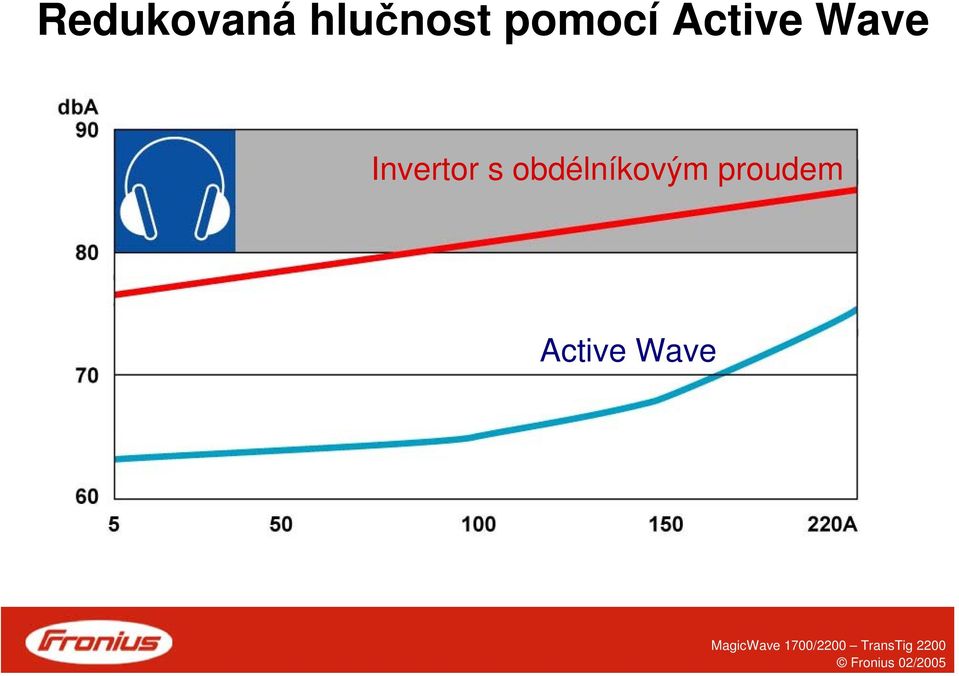

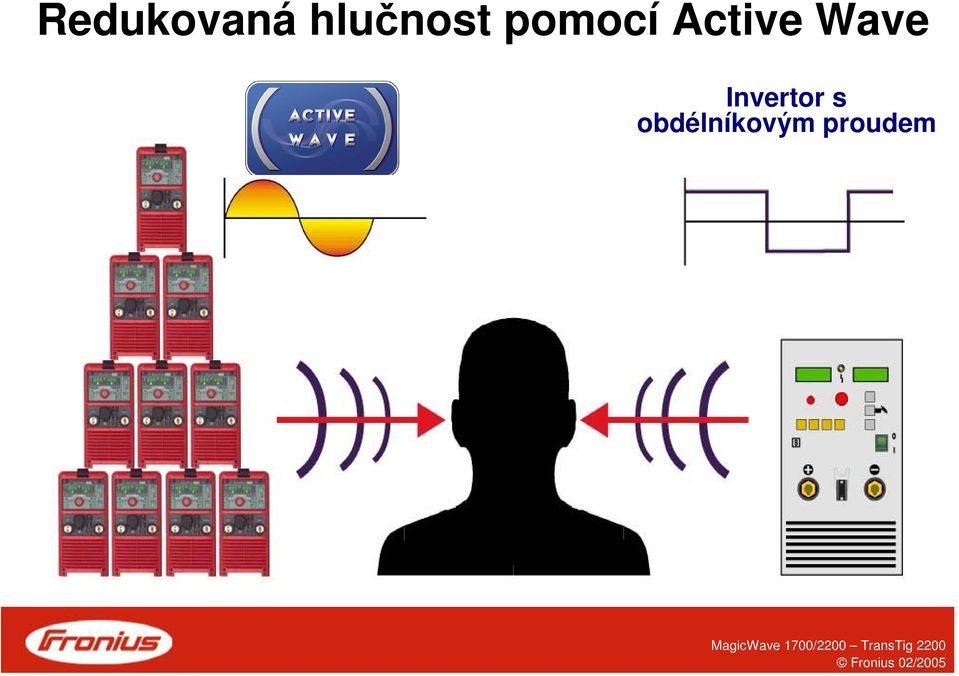

16 Redukovaná hlučnost pomocí Active Wave Invertor s obdélníkovým proudem Active Wave

17 Redukovaná hlučnost pomocí Active Wave Invertor s obdélníkovým proudem

18 ROZŠÍŘENÁ VÝBAVA Chladicí modul FK 2200/FK 2200 FC (MagicWave 2200 a TransTig 2200) Podvozek Easy LT Dálkové ovladače Podavač studeného drátu KD1500D-11/KD4000D-11/KD7000D-11 KD-Supply (MagicWave 2200 a TransTig 2200) Rozhraní robota ROB3000/ROB4000/ROB5000 Rozhraní Feldbus (Interbus, Profibus, Can Open,...) Software JobExplorer, WinRCU, Weldoffice,...

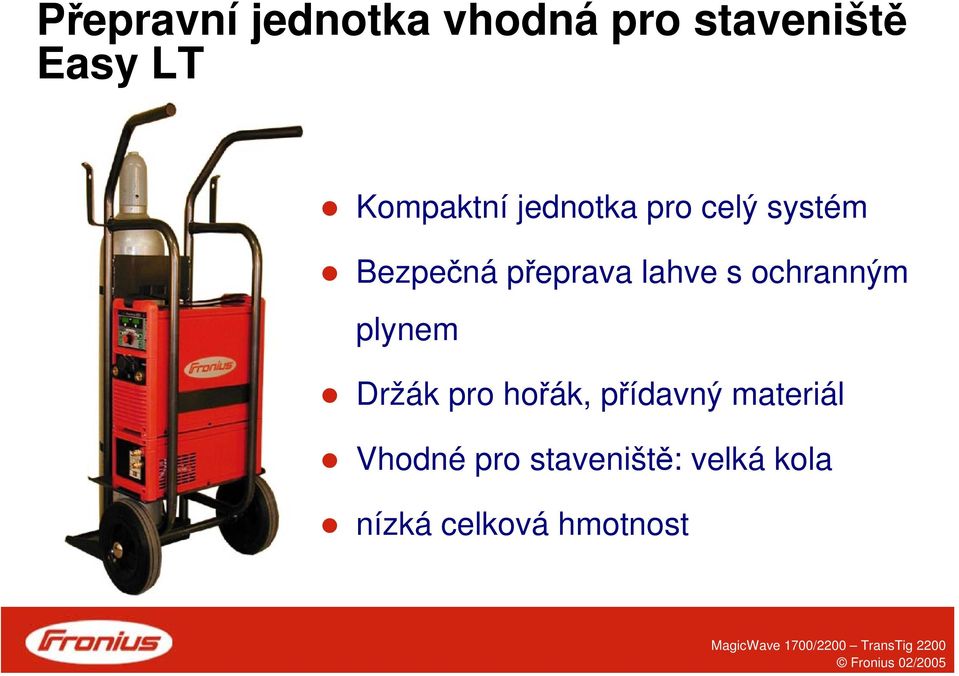

19 Přepravní jednotka vhodná pro staveniště Easy LT Kompaktní jednotka pro celý systém Bezpečná přeprava lahve s ochranným plynem Držák pro hořák, přídavný materiál Vhodné pro staveniště: velká kola nízká celková hmotnost

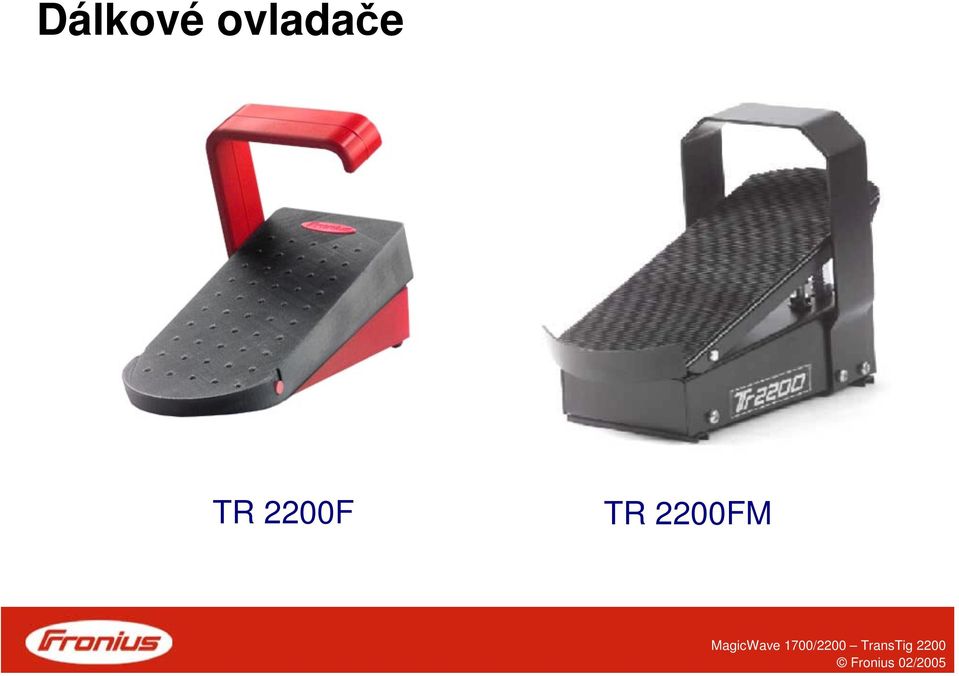

20 Dálkové ovladače TR 2200F TR 2200FM

21 Dálkové ovladače TR1300 TR1600

22 Dálkové ovladače TR1000 TR4000

23 Dálkové ovladače TR3000 RCU 2000

24 JobMaster-TIG, inteligentní hořák Integrované dálkové ovládání Digitální zobrazení parametrů Vyvolání programu Kontrolka aktivované vytváření kaloty Tepelná ochrana proti přetížení Nezávisle volitelný parametr Remote

25 JobMaster-TIG, inteligentní hořák Nezávisle volitelný parametr Remote bal... Vyvážení Spt... Doba bodování ACF... Frekvence stř. proudu (AC) tac... Funkce stehování I-G... Základní proud dcy... Duty Cycle F-P... Pulzní frekvence Fd1... Podavač studeného drátu...

26 Active Wave v praxi vše v rukojeti

27 Uchycení plynových hubic pomocí upevňovacího pružného kroužku Zajištěno rovnoměrné pevné usazení plynové hubice při různých teplotách Plynovou hubici lze tím snáze uvolnit z těla hořáku

28 Zlepšená manipulace s hořákem WIG Ergonomická rukojeť hořáku Ohebná kožená hadice Otočně uložená rukojeť svařovacího hořáku Zlepšená manipulace

29 Systém přípojky hořáku F++ Vedení proudu Připojení vody Řídicí vodiče Připojení vody Prostorově oddělené přívody ochranného plynu a vody (průchody) Snadná a rychlá výměna hořáku (bez nářadí)

30 WIG Řízení KD

31 Systém studeného drátu WIG, manuální Možné jen ve spojení s variantou Job

32 Podavač studeného drátu KD4000D-11 Plně digitálně asběrnicově řízený systém podávání Precizní, spolehlivá jednotka podavače drátu Rychlost drátu (0,1 11 m/min) Pulzy drátu, zpětné zatažení drátu Přípojka dálkového odvládání (LocalNet) JobMaster-TIG KD

33 Ruční hořák WIG-KD Optimální přístupnost díky integrovanému přívodu studeného drátu JobMaster-TIG Nastavitelná rychlost posuvu drátu Aktivování/deaktivování posuvu studeného drátu (např. při stehování)

34 Systém studeného drátu WIG, automatický Možné jen ve spojení s variantou Job

35 Podavače studeného drátu KD1500D-11 KD7000D-11 Plně digitálně a sběrnicově řízený systém podávání Precizní, spolehlivá jednotka podavače drátu Rychlost drátu (0,1 11 m/min) Pulzy drátu, zpětné zatažení drátu Přípojka dálkového odvládání (LocalNet) Rozšířená výbava: Digitální snímač plynu Funkce monitorování konce drátu Pohon KD

36 TIG Robacta TTW4500 Robotizovaný svařovací hořák 450 A AC 60 % DZ Elektroda: 2,4 4,8 mm Délka: 6 m Upínání uzpůsobené pro robota, proto dokonalé TCP Modulární konstrukce KD, HD, pohon Identické TCP jako Robacta PTW1500

37 Rozhraní robota ROB3000 ROB4000 ROB5000 Rozhraní Feldbus (Interbus, Profibus,...)

38 Zapalování RPI Magic Wave

39 Funkce stehování WIG TAC Stehování s TAC Běžné stehování

40 Active Wave v praxi Zapalování s RPI a stehování s TAC Rychlé Spolehlivé Hospodárné

41 Svařování AC Čištění Natavení

42 Svařování AC bez vysokofrekvenčního směšování

43 Úsporné vytváření kaloty Potřebný čas: 91 s Nově: 1 s Úspora: 1,5 min 8 x za den 12,0 min 5 x za týden 1 hod 40 týdnů/rok 40 hodin Úspora: 1 pracovní týden za rok

44 Koutový svar/vytvoření dříku Průměr kaloty: 1 mm Základní materiál: AlMg3 Tloušťka plechu: 5 mm Svařovací proud: 185 A Svařovací napětí: 15,6 V Vyvážení AC: - 5 Průměr kaloty: 3,2 mm Základní materiál: AlMg3 Tloušťka plechu: 5 mm Svařovací proud: 185 A Svařovací napětí: 15,6 V Vyvážení AC: - 0

45 Efekt vyvážení AC I Vyvážení = 0 I Vyvážení = _ t _ t

46 Active Wave v praxi

47 Active Wave v praxi Snadno x 2 Synchronizační funkce v sériové výbavě Fáze nastavitelná v nabídce Setup

48 Active Wave v praxi Snadno x 2

49 KVALITA SVAŘOVÁNÍ
