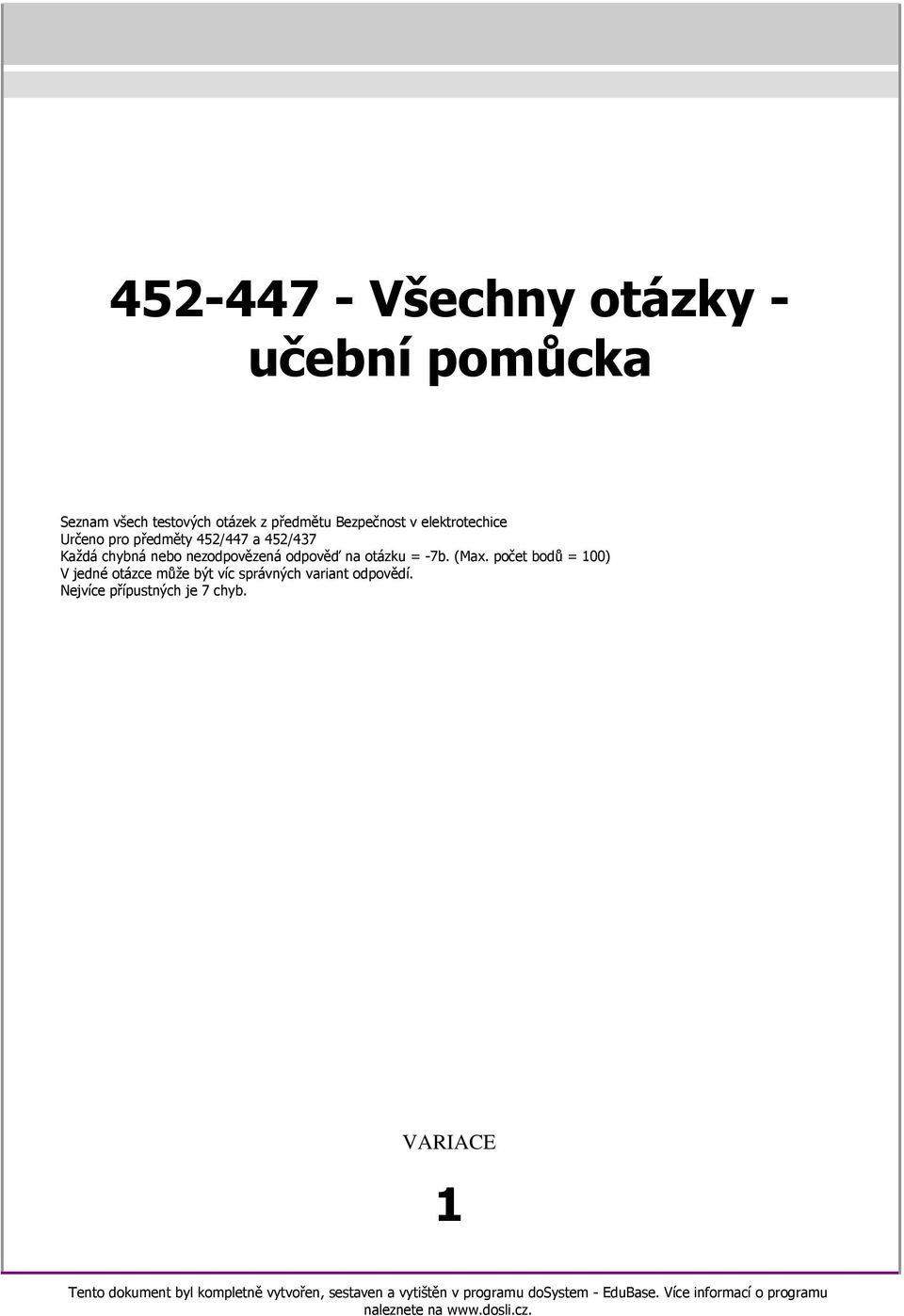

1 Všechny otázky - učební pomůcka Seznam všech testových otázek z předmětu Bezpečnost v elektrotechice Určeno pro předměty 452/447 a 452/437 Každá chybná nebo nezodpovězená odpověď na otázku = -7b. (Max. počet bodů = 100) V jedné otázce může být víc správných variant odpovědí. Nejvíce přípustných je 7 chyb. VARIACE 1 Tento dokument byl kompletně vytvořen, sestaven a vytištěn v programu dosystem - EduBase. Více informací o programu naleznete na

2 1. Síť vyobrazená na obrázku je síť: TN-S IT TN-C-S TT 2. Může vodič PEN procházet magnetickým obvodem proudového chrániče? Ano Ano, ale jen v síti TN-C přičemž v nejbližším místě je nutné vodič PEN rozdělit na vodiče PE a N Ne Osoba znalá 5 vyhl. 50/1978 Sb. může samostatně: pracovat na zařízení nízkého napětí pod napětím podle pracovních postupů, ale v prostorách mokrých, venkovních a vlhkých pouze pod dozorem pracovat na zařízení nízkého napětí pod napětím bez omezení pracovat na zařízení nízkého napětí, ale jen bez napětí 4. Při použití ochrany neživých částí před úrazem elektrickým proudem - elektrickým oddělením - nesmí napětí elektricky odděleného obvodu přesáhnout: 50 V 500 V 230 V 400 V Je možno vyměnit jistič za jistič s vyšším vybavovacím proudem, dovoluje-li to z hlediska proudové zatížitelnosti průřez vedení ano, za předpokladu posouzení funkčnosti ochrany před nebezpečným dotykem (samočinného odpojení od zdroje) revizním technikem a to jen v případě, že to umožňuje charakter připojeného spotřebiče ano vždy ne nikdy 6. Jako síť TN-C se označuje síť, která: Má izolovaný uzel zdroje, spotřebiče jsou zemněny samostatně nebo po skupinách Má uzemněný uzel zdroje a funkce ochranného a nulového vodiče je sloučena v jeden vodič PEN Má uzemněný uzel zdroje a funkce ochranného a nulového vodiče je v celé síti rozdělena na vodič PE a N Má přímo uzemněný uzel zdroje, spotřebiče jsou zemněny samostatně nebo po skupinách 7. Automatické odpojení od zdroje lze v síti TN realizovat pojistkami, jističi, proudovým chráničem napěťovým chráničem jen jističi samočinné odpojení se při výskytu prvé poruchy obvykle nepožaduje 8. Spotřebiče třídy I. s pohyblivým přívodem je nutno zapojit dvou nebo třívodičově pro sítě TN-C dvouvodičově, jinak třívodičově třívodičově dvouvodičově z 16

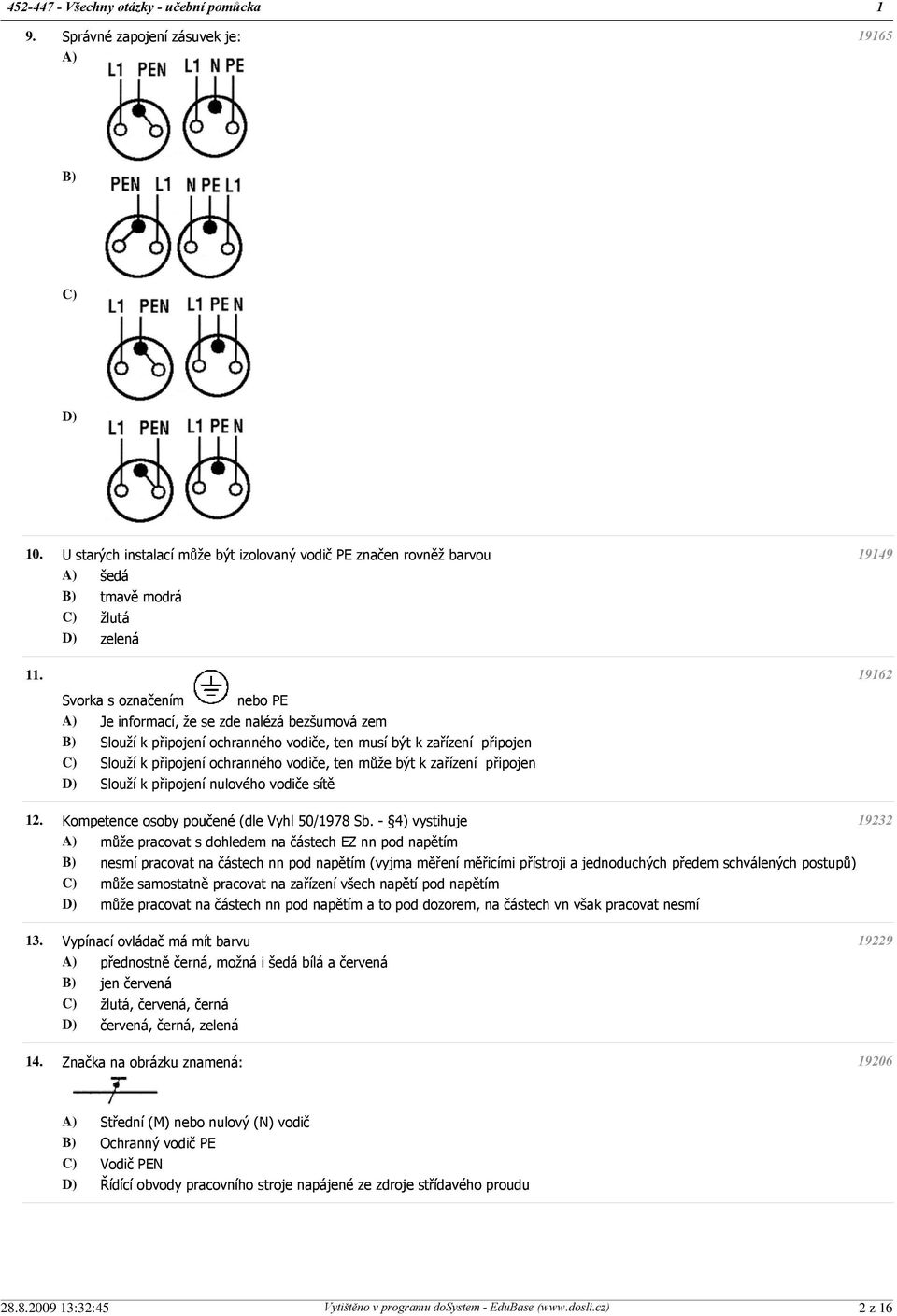

3 9. Správné zapojení zásuvek je: U starých instalací může být izolovaný vodič PE značen rovněž barvou šedá tmavě modrá žlutá zelená Svorka s označením nebo PE Je informací, že se zde nalézá bezšumová zem Slouží k připojení ochranného vodiče, ten musí být k zařízení připojen Slouží k připojení ochranného vodiče, ten může být k zařízení připojen Slouží k připojení nulového vodiče sítě 12. Kompetence osoby poučené (dle Vyhl 50/1978 Sb. - 4) vystihuje může pracovat s dohledem na částech EZ nn pod napětím nesmí pracovat na částech nn pod napětím (vyjma měření měřicími přístroji a jednoduchých předem schválených postupů) může samostatně pracovat na zařízení všech napětí pod napětím může pracovat na částech nn pod napětím a to pod dozorem, na částech vn však pracovat nesmí 13. Vypínací ovládač má mít barvu přednostně černá, možná i šedá bílá a červená jen červená žlutá, červená, černá červená, černá, zelená 14. Značka na obrázku znamená: Střední (M) nebo nulový (N) vodič Ochranný vodič PE Vodič PEN Řídící obvody pracovního stroje napájené ze zdroje střídavého proudu 2 z 16

4 15. Povinnost sepsat záznam o úrazu má ošetřující lékař ošetřující lékař za asistence policie České republiky zaměstnavatel orán OIP (oblastní inspektorát práce) 16. Oranžová barva izolovaného vodiče v instalaci znamená vodič střídavých řídících obvodů pracovního stroje vodič není vypínán hlavním vypínačem, je živý i po vypnutí hlavního jističe / vypínače vodič obvodu PELV oranžová barva se nesmí v instalacích používat Při rozšíření stávajícího okruhu nevyžadující změnu jištění Není nutné žádných opatření Vypracování revizní zprávy se obvykle nepožaduje je nutné provést záznam o kontrole s podpisem pověřeného pracovníka Je nutné vypracovat revizní zprávu 18. Kterými hasicími přístroji je možné hasit elektrické zařízení pod napětím? Sněhový Práškový Vodní Pěnový 19. Kdy se sepisuje zaměstnavatel záznam o úrazu? záznam o úrazu sepisuje zaměstnavatel nejpozději do 5 pracovních dnů po oznámení pracovního úrazu jen je-li doba pracovní neschopnosti delší než 1 měsíc zaměstnavatel záznam o úrazu nesepisuje, činí tak zaměstnanec 20. Ochranný vodič (PE) se značí barvou černou světle modrá zelenožlutou libovolnou 21. Síť vyobrazená na obrázku níže je síť TN-S TT TN-C-S IT Přívodní vedení k přístroji s provozním napětím 230 V AC, který má na svém štítku schematickou značku může být dvoužílové, ale kostra musí být spojena s vodičem PE musí být trojžílové může být dvoužílové 3 z 16

5 23. Izolovaný nulový vodič se ve střídavých sítích značí narvou zelenožlutá světle modrá červená černá 24. Sdělovač (signálka) barvy žluté má význam nebezpečí, nouzové zastavení - např. porucha důležitého zařízení zvláštní význam - indikace podmínek vyžadujících zásah Mimořádný stav - např. přetížení, výpadek normální stav - indikace normálních podmínek 25. Zelenožlutý vodič se může přeznačovat za účelem jiné funkce může použít pro funkci nulového vodiče nesmí přeznačovat za účelem jiné funkce může použít pro funkci fázového vodiče 26. Mez bezpečného malého napětí v prostorách normálních a nebezpečných je pro neživé části (kryty) a izolované vodiče 25 C st, 60 V ss 12 V st, 25 V ss 50 V st, 50 V ss 50 V st, 120 V ss 27. Síť vyobrazená na obrázku je síť: TN-C IT TN-S TT 28. Síť vyobrazená na obrázku je síť: TN-S TN-C IT TT 4 z 16

6 29. První porucha v síti IT se projeví jako je vyloučena existence první poruchy v síti IT bez hlídače izolačního stavu je obtížně zjistitelná nadproud ve fázovém vodiči podobající se přetížení nadproud ve fázovém vodiči charakteru zkratu 30. Tmavě modrou barvou se značí střídavé ovládací vodiče pracovních strojů fázové vodiče řídící okruhy pracovních strojů pro stejnosměrné napájení přednostně stejnosměrné izolované vodiče v pevné instalaci 31. Černý izolovaný vodič se může bez úprav použít pro libovolnou funkci v krajních případech může trvanlivým značením přeznačit pro jinou funkci nikdy nesmí použít pro jinou funkci než jako fázový vodič nikdy nesmí použít pro jinou funkci než nulový vodič Jaký je všeobecně správný postup při vzniku úrazu elektrickým proudem? Vyprostit postiženého z dosahu elektrického proudu, zajistit životní funkce (umělé dýchání, nepřímá srdeční masáž), přivolání lékařské pomoci, uvědomění vedoucího, zápis do knihy úrazů. Přivolání lékařské pomoci, vyprostit postiženého z dosahu elektrického proudu, zajistit životní funkce (umělé dýchání, nepřímá srdeční masáž), zápis do knihy úrazů, uvědomění vedoucího. Volat 112 a vyčkat instrukcí operátora Uvědomění vedoucího, přivolání lékařské pomoci, vyproštění z dosahu elektrického proudu Označení gg na pojistce znamená Určení pro jištění motorů a spotřebičů s velkým záběrovým proudem, jistí v omezeném rozsahu nadproudů Určeno pro všeobecné použití - jištění vedení, kabelů, zařízení před přetížením a zkratem Určení pro jištění motorů a spotřebičů s velkým záběrovým proudem, jistí v celém rozsahu nadproudů Určeno pro jištění polovodičů - rychlé pojistky 34. Izolovaný vodič PEN v sítích TN-C se značí barvou zelenožlutá s modrýma návlečkama na konci, světle modrá se zelenožlutou návlečkou na koncích černá s modrýma návlečkama na koncích hnědá světle modrá Za práci pod napětím se považuje práce na zařízení: kdy pracovník některou částí těla, nářadím nebo předměty zasahuje do ochranného prostoru nebo je v kontaktu s živou částí kdy se pracovník dotýká holýma rukama živých částí kdy se pracovník dotýká živých částí 36. Napětí obvodů SELV, PELV v prostorách normálních nesmí přesáhnout hodnotu 25 V střídavé, 50 V stejnosměrné 50 V střídavé, 120 V stejnosměrné 12 V střídavé, 25 V stejnosměrné 37. Tlačítko nouzového vypnutí, zastavení má mít barvu žlutá na červeném pozadí žlutá červená, vhodné je umístění na žlutém reflexním pozadí 38. Při použití ochrany samočinným odpojením od zdroje pro spotřebiče třídy ochrany I. je v síti TN s jmenovitým fázovým napětím 230 V pro koncové obvody do 32 A předepsán čas 0,2 s 0,4 s 5 s 0,8 s z 16

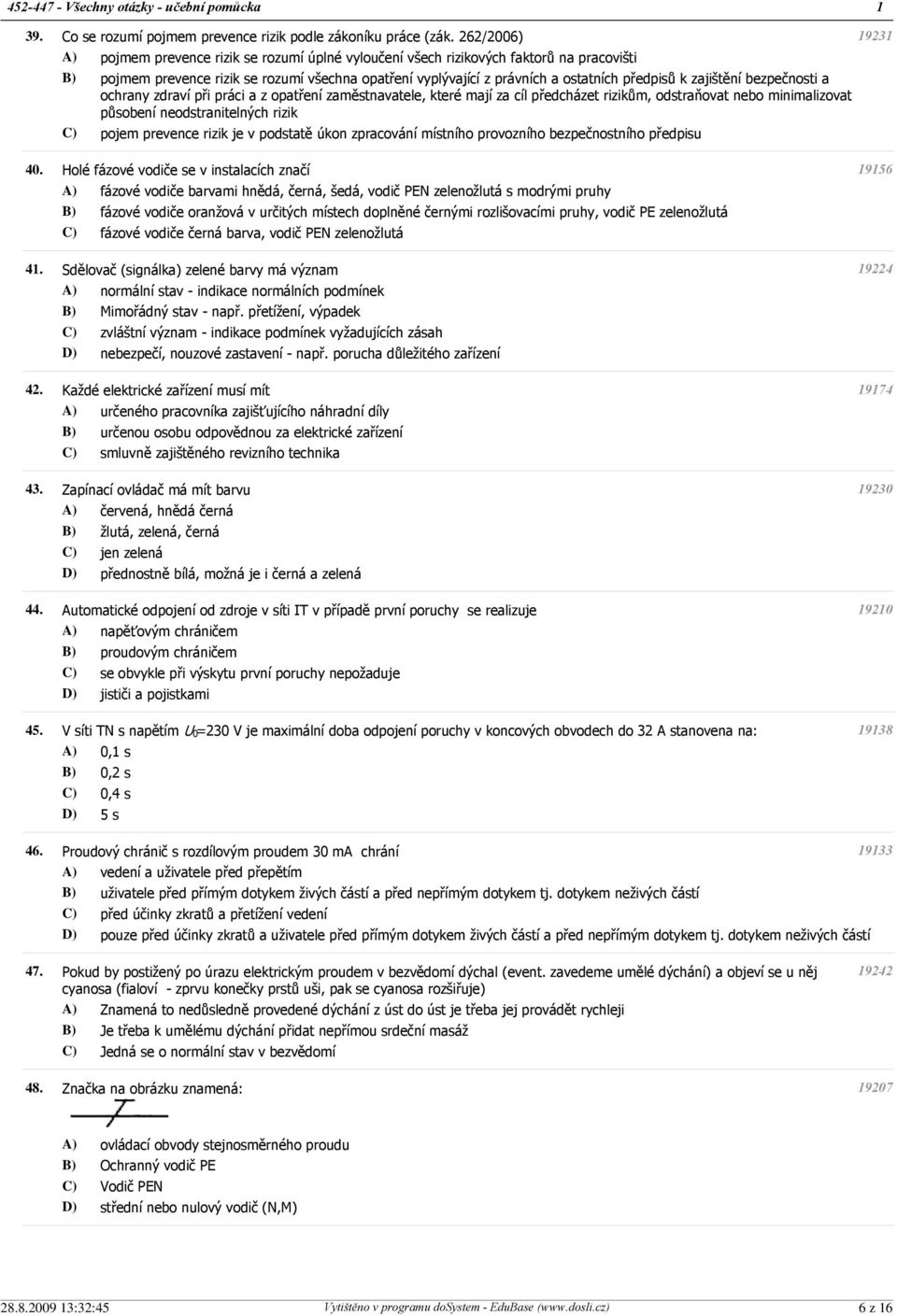

7 39. Co se rozumí pojmem prevence rizik podle zákoníku práce (zák. 262/2006) pojmem prevence rizik se rozumí úplné vyloučení všech rizikových faktorů na pracovišti pojmem prevence rizik se rozumí všechna opatření vyplývající z právních a ostatních předpisů k zajištění bezpečnosti a ochrany zdraví při práci a z opatření zaměstnavatele, které mají za cíl předcházet rizikům, odstraňovat nebo minimalizovat působení neodstranitelných rizik pojem prevence rizik je v podstatě úkon zpracování místního provozního bezpečnostního předpisu Holé fázové vodiče se v instalacích značí fázové vodiče barvami hnědá, černá, šedá, vodič PEN zelenožlutá s modrými pruhy fázové vodiče oranžová v určitých místech doplněné černými rozlišovacími pruhy, vodič PE zelenožlutá fázové vodiče černá barva, vodič PEN zelenožlutá 41. Sdělovač (signálka) zelené barvy má význam normální stav - indikace normálních podmínek Mimořádný stav - např. přetížení, výpadek zvláštní význam - indikace podmínek vyžadujících zásah nebezpečí, nouzové zastavení - např. porucha důležitého zařízení 42. Každé elektrické zařízení musí mít určeného pracovníka zajišťujícího náhradní díly určenou osobu odpovědnou za elektrické zařízení smluvně zajištěného revizního technika 43. Zapínací ovládač má mít barvu červená, hnědá černá žlutá, zelená, černá jen zelená přednostně bílá, možná je i černá a zelená 44. Automatické odpojení od zdroje v síti IT v případě první poruchy se realizuje napěťovým chráničem proudovým chráničem se obvykle při výskytu první poruchy nepožaduje jističi a pojistkami 45. V síti TN s napětím U 0=230 V je maximální doba odpojení poruchy v koncových obvodech do 32 A stanovena na: 0,1 s 0,2 s 0,4 s 5 s Proudový chránič s rozdílovým proudem 30 ma chrání vedení a uživatele před přepětím uživatele před přímým dotykem živých částí a před nepřímým dotykem tj. dotykem neživých částí před účinky zkratů a přetížení vedení pouze před účinky zkratů a uživatele před přímým dotykem živých částí a před nepřímým dotykem tj. dotykem neživých částí 47. Pokud by postižený po úrazu elektrickým proudem v bezvědomí dýchal (event. zavedeme umělé dýchání) a objeví se u něj cyanosa (fialoví - zprvu konečky prstů uši, pak se cyanosa rozšiřuje) Znamená to nedůsledně provedené dýchání z úst do úst je třeba jej provádět rychleji Je třeba k umělému dýchání přidat nepřímou srdeční masáž Jedná se o normální stav v bezvědomí 48. Značka na obrázku znamená: ovládací obvody stejnosměrného proudu Ochranný vodič PE Vodič PEN střední nebo nulový vodič (N,M) 6 z 16

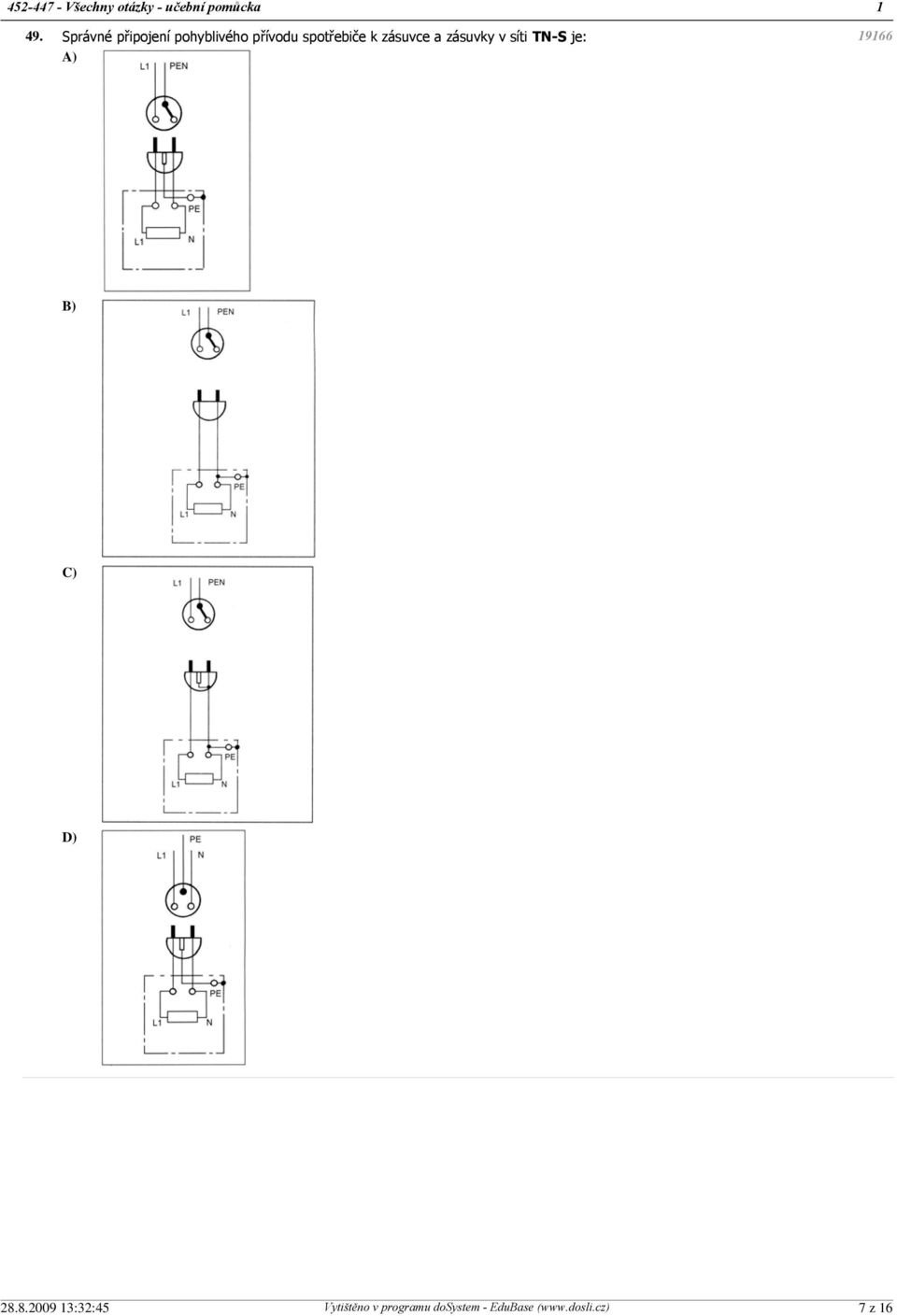

8 49. Správné připojení pohyblivého přívodu spotřebiče k zásuvce a zásuvky v síti TN-S je: z 16

9 50. Označte jakým způsobem se nesmí provést zapojení zásuvek a spotřebiče třídy I. v síti TN-C z 16

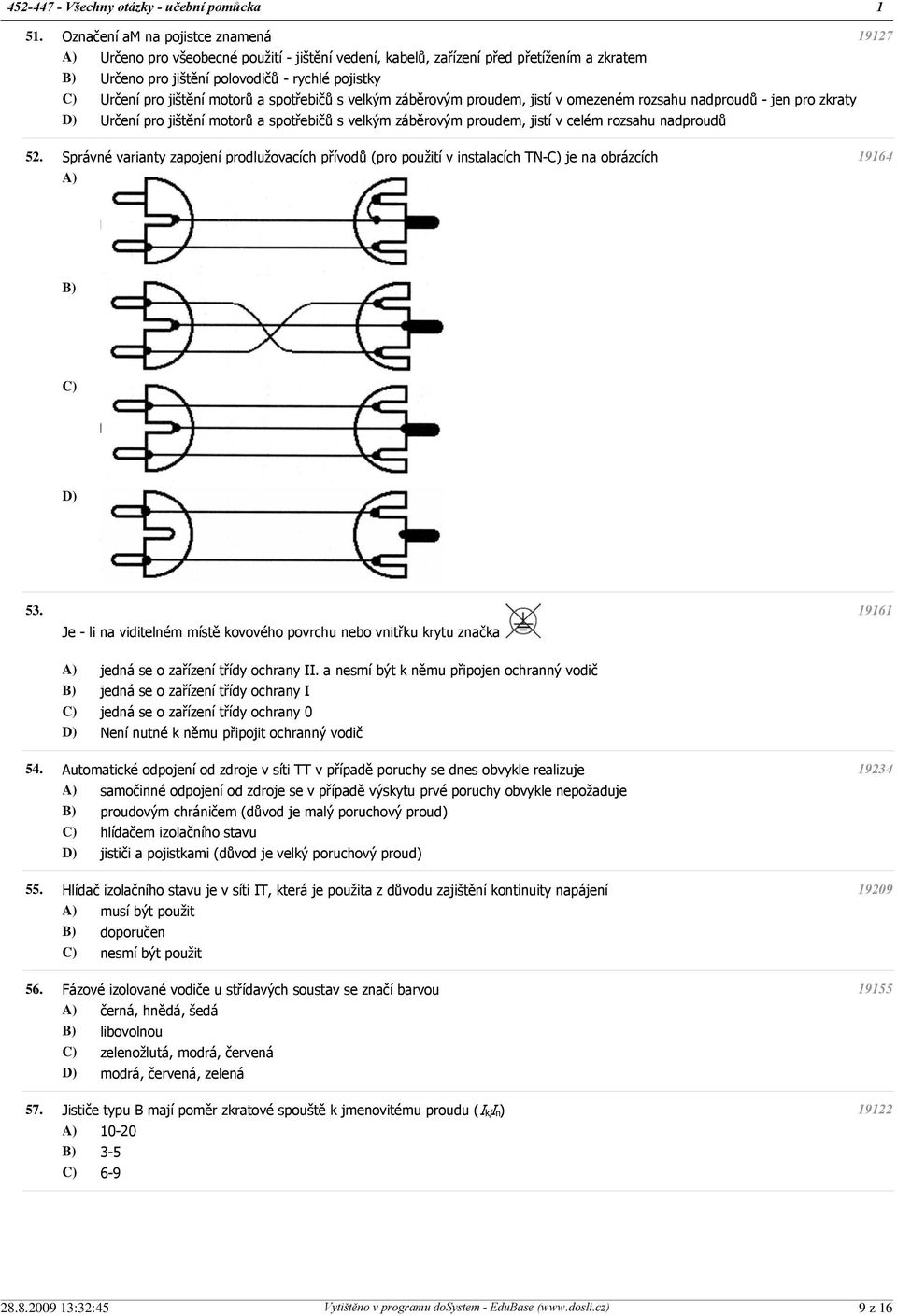

10 51. Označení am na pojistce znamená Určeno pro všeobecné použití - jištění vedení, kabelů, zařízení před přetížením a zkratem Určeno pro jištění polovodičů - rychlé pojistky Určení pro jištění motorů a spotřebičů s velkým záběrovým proudem, jistí v omezeném rozsahu nadproudů - jen pro zkraty Určení pro jištění motorů a spotřebičů s velkým záběrovým proudem, jistí v celém rozsahu nadproudů 52. Správné varianty zapojení prodlužovacích přívodů (pro použití v instalacích TN- je na obrázcích Je - li na viditelném místě kovového povrchu nebo vnitřku krytu značka jedná se o zařízení třídy ochrany II. a nesmí být k němu připojen ochranný vodič jedná se o zařízení třídy ochrany I jedná se o zařízení třídy ochrany 0 Není nutné k němu připojit ochranný vodič 54. Automatické odpojení od zdroje v síti TT v případě poruchy se dnes obvykle realizuje samočinné odpojení od zdroje se v případě výskytu prvé poruchy obvykle nepožaduje proudovým chráničem (důvod je malý poruchový proud) hlídačem izolačního stavu jističi a pojistkami (důvod je velký poruchový proud) 55. Hlídač izolačního stavu je v síti IT, která je použita z důvodu zajištění kontinuity napájení musí být použit doporučen nesmí být použit 56. Fázové izolované vodiče u střídavých soustav se značí barvou černá, hnědá, šedá libovolnou zelenožlutá, modrá, červená modrá, červená, zelená 57. Jističe typu B mají poměr zkratové spouště k jmenovitému proudu (I k/i n) z 16

11 58. Označte správné zapojení zásuvek, které bylo provedeno po roce 1999 a později (v síti TN-S) Jističe typu C mají poměr zkratové spouště k jmenovitému proudu (I k/i n) na cca Jak se připojují pojistkové spodky závitových pojistek? Nezáleží na zapojení Střední kontakt musí být zapojen na stranu zdroje Objímka musí být zapojena na stranu zdroje 61. Vedení se jistí proti přetížení a zkratu na konec vedení ji-li jištěno koncové zařízení, jištění vedení se obvykle nepožaduje na začátku vedení, na začátek odbočky při snížení průřezu vedení kdekoliv po trase vedení z 16

12 62. Správné zapojení pohyblivého přívodu spotřebiče k zásuvce ve starší instalaci v síti TN-C je: Je-li postižený po úraze elektrickým proudem při vědomí pak stačí V každém případě trvat na uložení ve stabilizované poloze a volat rychlou záchrannou pomoc Udržovat umělé dýchání a nepřímou srdeční masáž do příjezdu lékaře Udržovat jej pod dohledem (ticho - teplo - tekutiny) Poslat jej domů k rekonvalescenci z 16

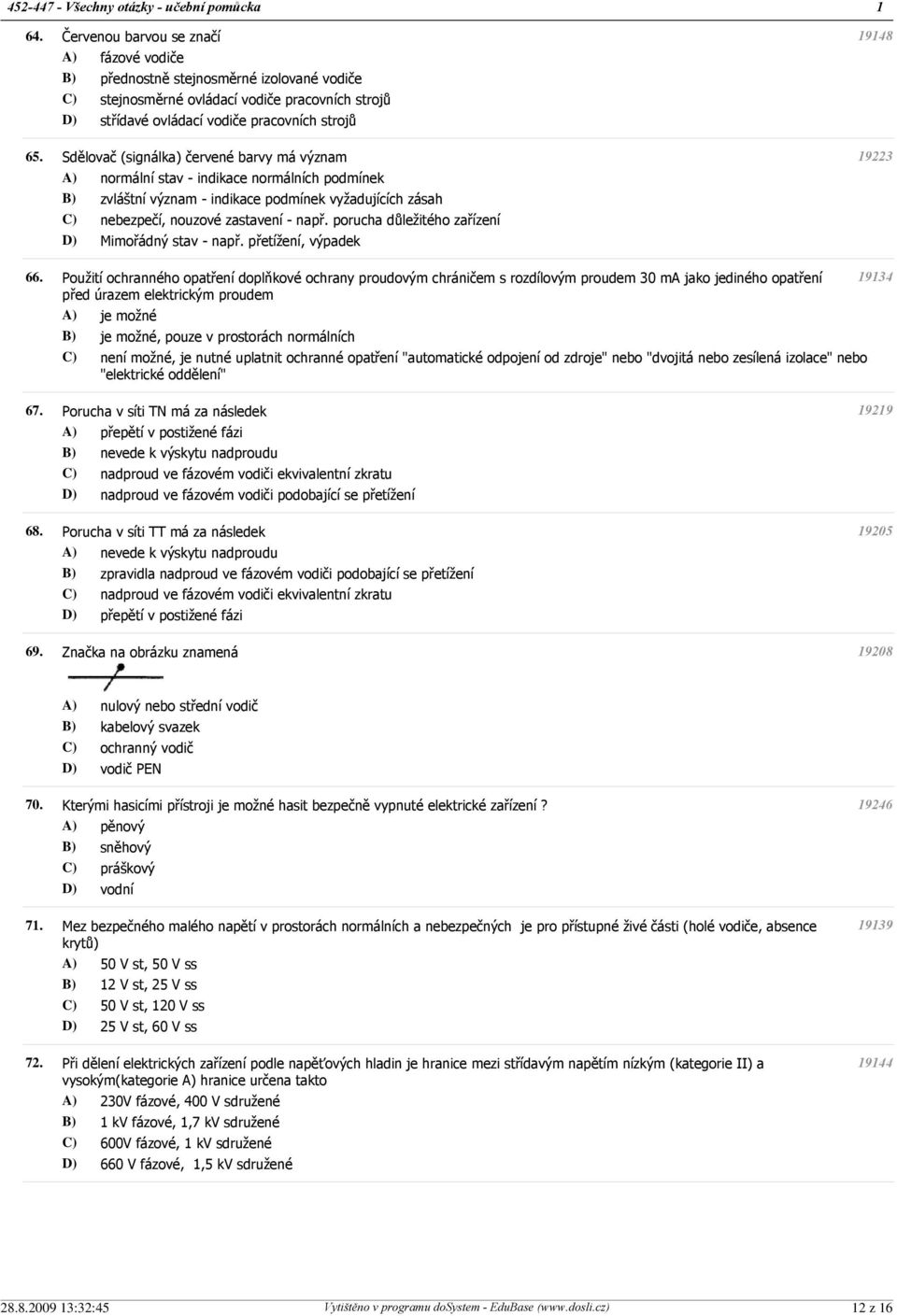

13 64. Červenou barvou se značí fázové vodiče přednostně stejnosměrné izolované vodiče stejnosměrné ovládací vodiče pracovních strojů střídavé ovládací vodiče pracovních strojů 65. Sdělovač (signálka) červené barvy má význam normální stav - indikace normálních podmínek zvláštní význam - indikace podmínek vyžadujících zásah nebezpečí, nouzové zastavení - např. porucha důležitého zařízení Mimořádný stav - např. přetížení, výpadek Použití ochranného opatření doplňkové ochrany proudovým chráničem s rozdílovým proudem 30 ma jako jediného opatření před úrazem elektrickým proudem je možné je možné, pouze v prostorách normálních není možné, je nutné uplatnit ochranné opatření "automatické odpojení od zdroje" nebo "dvojitá nebo zesílená izolace" nebo "elektrické oddělení" Porucha v síti TN má za následek přepětí v postižené fázi nevede k výskytu nadproudu nadproud ve fázovém vodiči ekvivalentní zkratu nadproud ve fázovém vodiči podobající se přetížení 68. Porucha v síti TT má za následek nevede k výskytu nadproudu zpravidla nadproud ve fázovém vodiči podobající se přetížení nadproud ve fázovém vodiči ekvivalentní zkratu přepětí v postižené fázi 69. Značka na obrázku znamená nulový nebo střední vodič kabelový svazek ochranný vodič vodič PEN 70. Kterými hasicími přístroji je možné hasit bezpečně vypnuté elektrické zařízení? pěnový sněhový práškový vodní 71. Mez bezpečného malého napětí v prostorách normálních a nebezpečných je pro přístupné živé části (holé vodiče, absence krytů) 50 V st, 50 V ss 12 V st, 25 V ss 50 V st, 120 V ss 25 V st, 60 V ss 72. Při dělení elektrických zařízení podle napěťových hladin je hranice mezi střídavým napětím nízkým (kategorie II) a vysokým(kategorie hranice určena takto 230V fázové, 400 V sdružené 1 kv fázové, 1,7 kv sdružené 600V fázové, 1 kv sdružené 660 V fázové, 1,5 kv sdružené z 16

14 73. Jističe vyráběné v současné době se podle vypínacích charakteristik dělí na L, U, G ITV, IJV, ITM, IJM, JIK B, C, D gg, am, gl 74. Síť vyobrazená na obrázku níže je síť: TN-C TN-S TT IT 75. Jako síť TN se obecně označuje síť, která má přímo uzemněný jeden bod sítě - nulový nebo krajní vodič, neživé části zařízení jsou k tomuto bodu spojeny prostřednictvím ochranných vodičů přímo uzemněný jeden bod sítě - nulový nebo krajní vodič, neživé části zařízení nejsou k tomuto bodu spojeny prostřednictvím ochranných vodičů nemá uzemněný ani jeden bod sítě - neživé části zařízení jsou uzemněny samostatně nebo po skupinách Označení SELV se používá Pro obvody s funkčním malým napětím Pro obvody s bezpečným malým napětím (pro daný prostor) jejichž živé části nejsou spojeny v žádném případě se zemí Pro obvody s bezpečným malým napětím (pro daný prostor) jejichž živé části jsou spojeny se zemí v určitém bodě 77. Označení PELV se používá Pro obvody s bezpečným malým napětím (pro daný prostor) jejichž živé části jsou spojeny se zemí v určitém bodě Pro obvody s bezpečným malým napětím (pro daný prostor) jejichž živé části nejsou spojeny v žádném případě se zemí Pro obvody s funkčním malým napětím 78. Vedoucí práce: se určuje pouze pro práce na zařízení vysokého napětí musí být určen jen v případě, že vede pracovníky poučené se určuje pouze pro práce na elektrickém zařízení pod napětím musí být určen pro každou práci na elektrickém zařízení 79. Jmenovitou vypínací schopností vypínacího prvku (pojistka, jistič) rozumíme Proud, pro něž je definován počet vypínacích cyklů (zpravidla 3) Maximální poruchový proud, který je schopen prvek bezpečně vypnout Jmenovitý proud prvku, proud nižší prvek nevypíná Proud, který zajistí vypnutí prvku právě v době 0,4 s (předepsaný vypínací čas v síti TN s Uo = 230 V) 80. Jak často je nutné dohlížet na dodržování bezpečnostních předpisů při práci s dohledem? před započetím práce a v průběhu prací podle potřeby občas pravidelně v hodinových intervalech před započetím práce potom již netřeba z 16

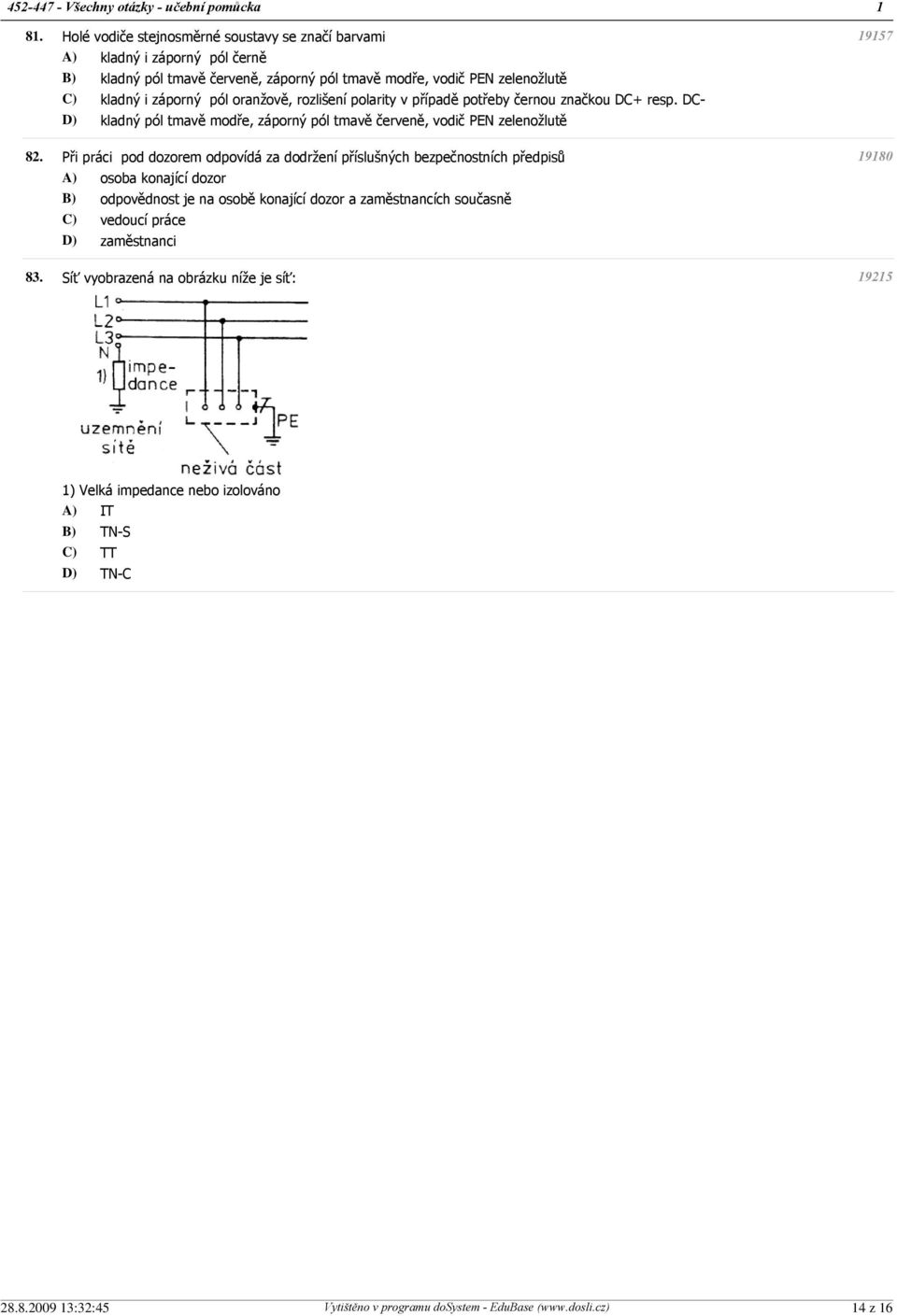

15 81. Holé vodiče stejnosměrné soustavy se značí barvami kladný i záporný pól černě kladný pól tmavě červeně, záporný pól tmavě modře, vodič PEN zelenožlutě kladný i záporný pól oranžově, rozlišení polarity v případě potřeby černou značkou DC+ resp. DC- kladný pól tmavě modře, záporný pól tmavě červeně, vodič PEN zelenožlutě 82. Při práci pod dozorem odpovídá za dodržení příslušných bezpečnostních předpisů osoba konající dozor odpovědnost je na osobě konající dozor a zaměstnancích současně vedoucí práce zaměstnanci 83. Síť vyobrazená na obrázku níže je síť: ) Velká impedance nebo izolováno IT TN-S TT TN-C 14 z 16

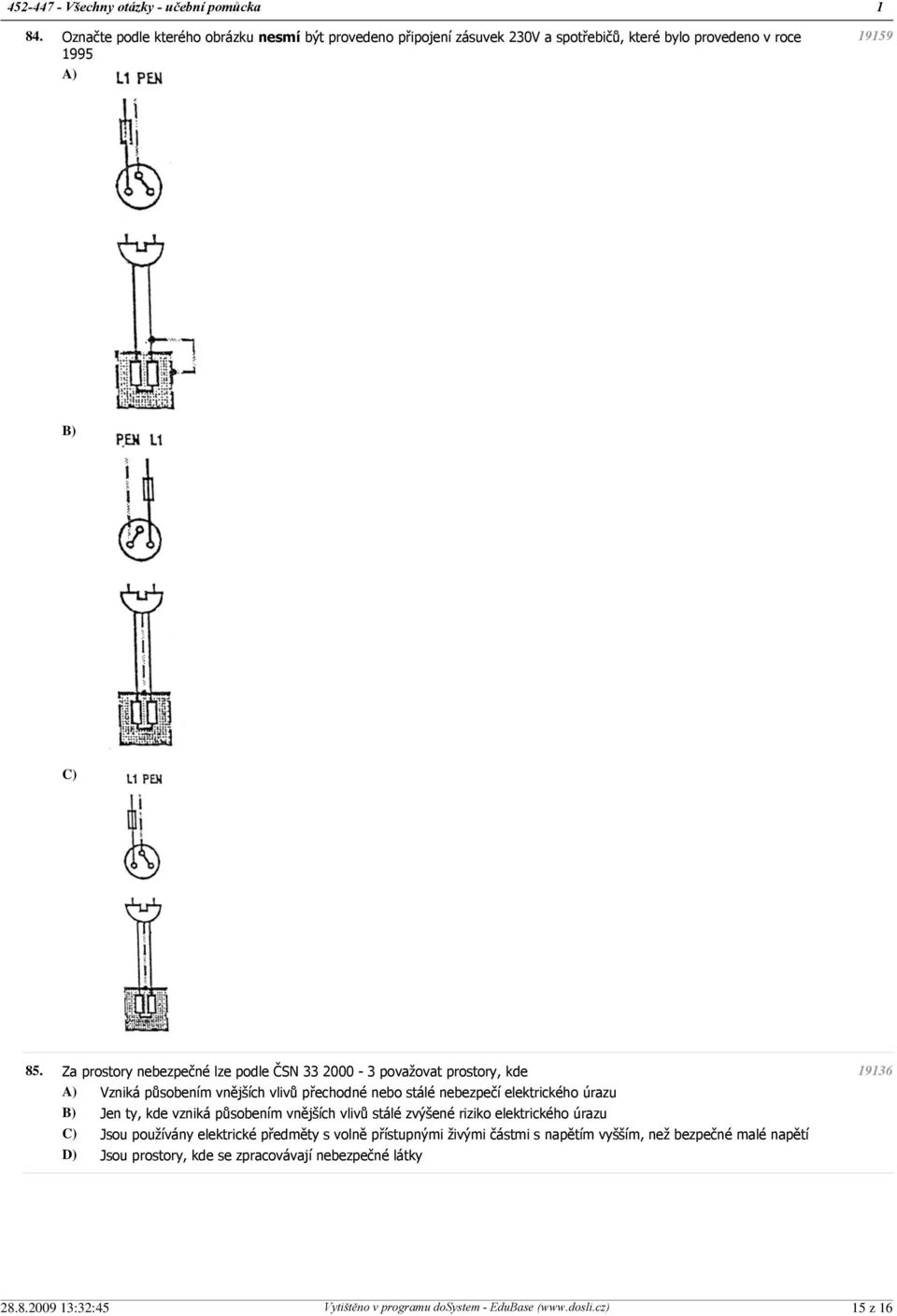

16 84. Označte podle kterého obrázku nesmí být provedeno připojení zásuvek 230V a spotřebičů, které bylo provedeno v roce Za prostory nebezpečné lze podle ČSN považovat prostory, kde Vzniká působením vnějších vlivů přechodné nebo stálé nebezpečí elektrického úrazu Jen ty, kde vzniká působením vnějších vlivů stálé zvýšené riziko elektrického úrazu Jsou používány elektrické předměty s volně přístupnými živými částmi s napětím vyšším, než bezpečné malé napětí Jsou prostory, kde se zpracovávají nebezpečné látky z 16

17 86. Sdělovač (signálka) modré barvy má význam zvláštní význam - indikace podmínek vyžadujících zásah nebezpečí, nouzové zastavení - např. porucha důležitého zařízení normální stav - indikace normálních podmínek Mimořádný stav - např. přetížení, výpadek Ochranná vypínací smyčka je v síti TN-S tvořena vinutím transformátoru - odporem zemniče Re a odporem uzemnění transformátoru Ra vinutím transformátoru - fázovým vodičem k místu poruchy a ochranným vodičem sítě PE vinutím transformátoru a fázovým vodičem k místu poruchy vinutím transformátoru - fázovým vodičem k místu poruchy a druhým fázovým vodičem zpět ke transformátoru spolu s vinutím transformátoru druhé fáze Modré tlačítko má obecně význam kombinované použití start/stop pohyb po dobu stlačení ovládače start seřízení, nastavení - obecně zvláštní význam 89. Žluté tlačítko má obecně význam Mimořádný stav, např. ruční najetí přerušeného automatického cyklu, potlačení poruchy pohyb po dobu stlačení ovládače Start - stop pro opakované použití téhož tlačítka Nouzové vypnutí 90. Lze hasit elektrická zařízení pod napětím vodním hasicím přístrojem? Ano, v krajním případě při dodržení bezpečné vzdálenosti Ano, ale jen zařízení do 1000 V Ne z 16
