Analogové panelové měřící přístroje

Transkript

1 Analogové panelové měřící přístroje Analogové panelové měřící přístroje Používají se na měření elektrických veličin ve velíně, hlavních rozvaděčích elektrické energie, v elektrických instalacích nízkého napětí, ve střídavých jako i stejnosměrných soustavách. Ochrana krytím (kryt, svorky, kryt svorek): IP 52, IP 00, IP 20 Montážní poloha: vertikální, tolerance ±5 % Stupnice přístrojů: 90, vyměnitelná Způsob uchycení: Tloušťka montážní desky: Korekce nuly: přiloženými plastovými profily a šrouby max. 5 mm pomocí nulovacího šroubu na čelním panelu Analogové voltmetry pro střídavé napětí Jsou určeny na měření skutečné efektivní hodnoty střídavého napětí v měřícím rozsahu od V. Feromagnetický měřící systém s pevnou stupnicí s logaritmickým cejchováním. Typ stupnice: pevná, s logaritmickým cejchováním Zatížitelnost: 1,5 U n (trvalá), 2 U n (krátkodobá) PľÍSLUŠNÉ NORMY ČSN EN Rozměry (mm) Měřící rozsah (V) Třída přesnosti (%) ACVM ,5 ACVM ,5 ACVM ,5 ACVM ,5 ACVM ,5 ACVM ,5 ACVM ,5 ACVM ,5 ACVM ,5 ACVM ,5 ACVM ,5 ACVM ,5 ACVM ,5 ACVM ,5 ACVM ,5 Analogové voltmetry pro stejnosměrné napětí Jsou určeny na měření stejnosměrného napětí v měřícím rozsahu od V. Magnetoelektrický měřící systém s pevnou stupnicí s lineárním cejchováním. Typ stupnice: pevná, s lineárním cejchováním ČSN EN Zatížitelnost: 1,5 U n (trvalá), 2 U n (krátkodobá) I/2 V= Rozměry (mm) Měřící rozsah (V) Třída přesnosti (%) DCVM ,5 DCVM ,5 DCVM ,5 DCVM ,5 DCVM ,5 DCVM ,5 DCVM ,5 DCVM ,5 DCVM ,5 DCVM ,5 DCVM ,5 DCVM ,5 DCVM ,5 DCVM ,5 DCVM ,5

2 Analogové panelové měřící přístroje Analogové ampérmetry pro střídavý proud Jsou určeny na přímé měření skutečné efektivní hodnoty střídavého proudu v rozsahu 0-100/200 A, bez nutnosti použití měřícího transformátoru proudu. Feromagnetický měřící systém s pevnou stupnicí s logaritmickým cejchováním. Speciální stupnice typu X/2X umožňuje i krátkodobou přetížitelnost měřícího přístroje (např. při rozběhu třífázového motoru). Typ stupnice: pevná, s logaritmickým cejchováním Zatížitelnost: 1,2 I n (trvalá), 4 I n (krátkodobá) ČSN EN Rozměry (mm) Měřící rozsah (A) Třída přesnosti (%) ACAM /10 1,5 ACAM /20 1,5 ACAM /60 1,5 ACAM /100 1,5 ACAM /150 1,5 ACAM /200 1,5 ACAM /10 1,5 ACAM /20 1,5 ACAM /60 1,5 ACAM /100 1,5 ACAM /150 1,5 ACAM /10 1,5 Analogové ampérmetry pro střídavý proud, měření přes měnič proudu = sestava (1) + (2) + (3) Jsou určeny na nepřímé měření skutečné efektivní hodnoty střídavého proudu v rozsahu /10000 A pomocí měřícího transformátoru proudu. Podle rozměru rámu a velikosti měřeného proudu je potřebný výběr indikátoru (1), stupnice (2) a měřícího transformátoru proudu (3) sestavy, podle uvedené tabulky. Feromagnetický měřící systém s vyměnitelnou stupnicí s logaritmickým cejchováním. Typ stupnice: vyměnitelná, s logaritmickým cejchováním Zatížitelnost: 1,2 I n (trvalá), 4 I n (krátkodobá) ČSN EN (1) Indikátor (volba velikosti rámu) Rozměry (mm) Měřící rozsah (A) Třída přesnosti (%) ACAM ,5 ACAM ,5 ACAM ,5 (2) Vyměnitelná stupnice (volba měřícího rozsahu 0-X/2X) Rozměry (mm) Měřící rozsah (A)* Třída přesnosti (%) Stupnice AC96-X/5A X/2X 1,5 Stupnice AC72-X/5A X/2X 1,5 Stupnice AC48-X/5A X/2X 1,5 (3) Řazení stupnic k měřícím transformátorům proudu měnič Převod Měřící Převod Měřící Převod Měřící Převod Měřící měniče rozsah měniče rozsah měniče rozsah měniče rozsah X/5A 0-X/2X (A) X/5A 0-X/2X (A) X/5A 0-X/2X (A) X/5A 0-X/2X (A) 30/5 0-30/60 120/ / / / / / /5 0-40/80 125/ / / / / / /5 0-50/ / / / / / / /5 0-60/ / / / / / / /5 0-75/ / / / / / / /5 0-80/ / / / / / /10000 Stupnice typu X/2X 100/ /200 * X = měřící rozsah ampérmetru. Prosíme doplnit údaj při objednávce. Sortiment měřících transformátorů proudu viz na str. I/22-I/26. I/3

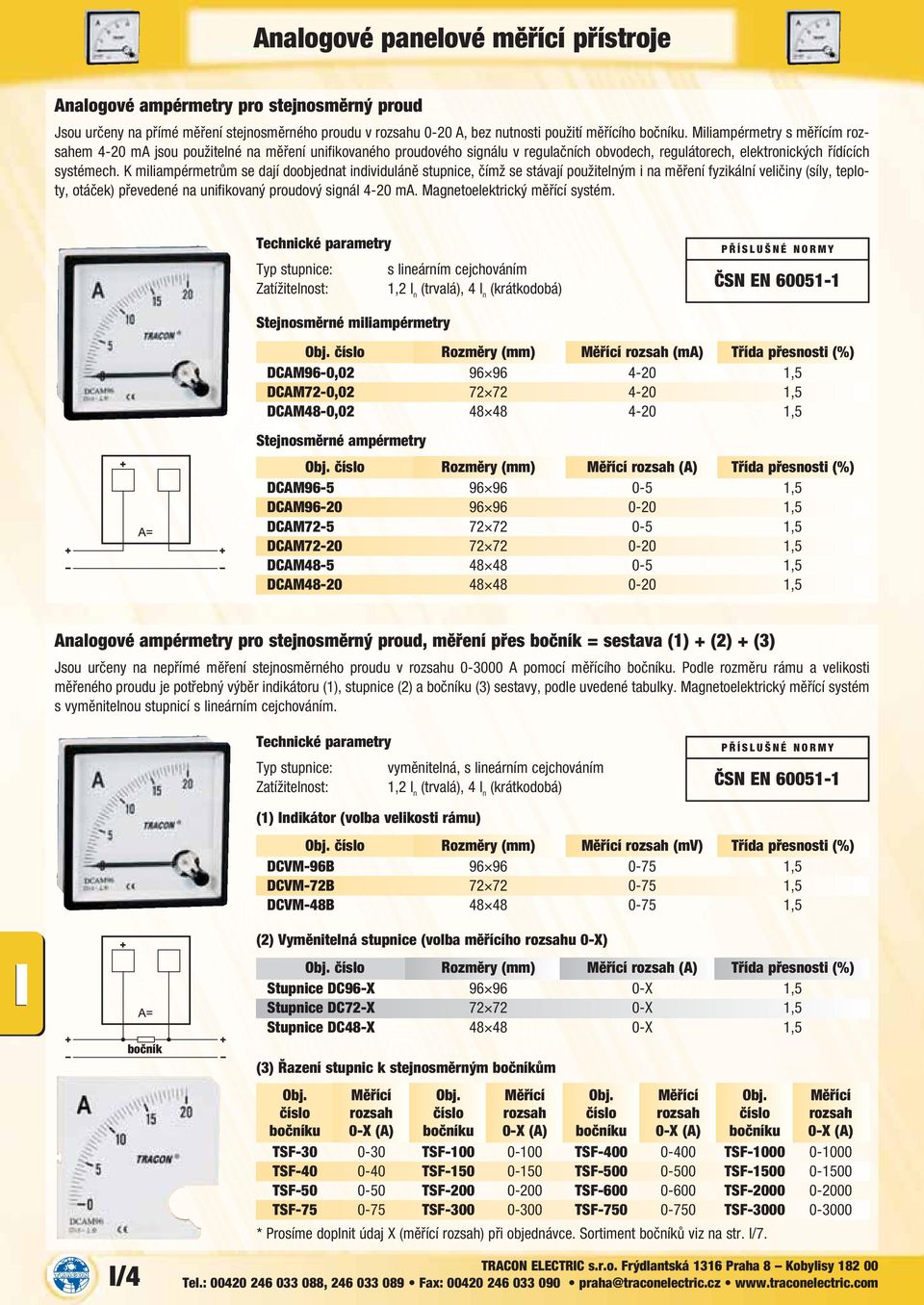

3 Analogové panelové měřící přístroje Analogové ampérmetry pro stejnosměrný proud Jsou určeny na přímé měření stejnosměrného proudu v rozsahu 0-20 A, bez nutnosti použití měřícího bočníku. Miliampérmetry s měřícím rozsahem 4-20 ma jsou použitelné na měření unifikovaného proudového signálu v regulačních obvodech, regulátorech, elektroni ckých řídících systémech. K miliampérmetrům se dají doobjednat individuláně stupnice, čímž se stávají použitelným i na měření fyzikální veličiny (síly, teploty, otáček) převedené na unifikovaný proudový signál 4-20 ma. Magnetoelektrický měřící systém. Typ stupnice: s lineárním cejchováním Zatížitelnost: 1,2 I n (trvalá), 4 I n (krátkodobá) ČSN EN Stejnosměrné miliampérmetry Rozměry (mm) Měřící rozsah (ma) Třída přesnosti (%) DCAM96-0, ,5 DCAM72-0, ,5 DCAM48-0, ,5 Stejnosměrné ampérmetry Rozměry (mm) Měřící rozsah (A) Třída přesnosti (%) DCAM ,5 DCAM ,5 DCAM ,5 DCAM ,5 DCAM ,5 DCAM ,5 Analogové ampérmetry pro stejnosměrný proud, měření přes bočník = sestava (1) + (2) + (3) Jsou určeny na nepřímé měření stejnosměrného proudu v rozsahu A pomocí měřícího bočníku. Podle rozměru rámu a velikosti měřeného proudu je potřebný výběr indikátoru (1), stupnice (2) a bočníku (3) sestavy, podle uvedené tabulky. Magnetoelektrický měřící systém s vyměnitelnou stupnicí s lineárním cejchováním. Typ stupnice: vyměnitelná, s lineárním cejchováním Zatížitelnost: 1,2 I n (trvalá), 4 I n (krátkodobá) ČSN EN (1) Indikátor (volba velikosti rámu) Rozměry (mm) Měřící rozsah (mv) Třída přesnosti (%) DCVM-96B ,5 DCVM-72B ,5 DCVM-48B ,5 I/4 I/4 bočník (2) Vyměnitelná stupnice (volba měřícího rozsahu 0-X) Rozměry (mm) Měřící rozsah (A) Třída přesnosti (%) Stupnice DC96-X X 1,5 Stupnice DC72-X X 1,5 Stupnice DC48-X X 1,5 (3) Řazení stupnic k stejnosměrným bočníkům Obj. Měřící Obj. Měřící Obj. Měřící Obj. Měřící číslo rozsah číslo rozsah číslo rozsah číslo rozsah bočníku 0-X (A) bočníku 0-X (A) bočníku 0-X (A) bočníku 0-X (A) TSF TSF TSF TSF TSF TSF TSF TSF TSF TSF TSF TSF TSF TSF TSF TSF * Prosíme doplnit údaj X (měřící rozsah) při objednávce. Sortiment bočníků viz na str. I/7.

4 Analogové panelové měřící přístroje Analogové wattmetry pro střídavý výkon Jsou určeny na nepřímé měření jednofázového a třífázového činného výkonu ve střídavých elektrických sítích. Podle rozměru rámu a velikosti měřeného výkonu je potřebný výběr indikátoru (1), stupnice (2) a měničů (3) sestavy podle uvedené tabulky, jako i typu zapojení (třívodičové, čtyřvodičové). V případě nesouměrného zatížení jednotlivých fází je žádoucí použití čtyřvodičového zapojení. Pro rozměr rámu mm měřící převodník je součástí přístroje, pro rozměr rámu mm je měřící převodník přiložený k měřícímu přístroji. Magnetoelektrický měřící systém s vyměnitelnou stupnicí s lineárním cejchováním. Typ stupnice: s lineárním cejchováním Zatížitelnost: 1,2 I n ; 1,2 U n (trvalá), 4 I n ; 2 U n (krátkodobá) (1) Indikátory k jednofázovým wattmetrům (volba podle rozměru) (1) Indikátory k třífázovým wattmetrům (volba podle rozměru) Obj. Rozměry Stupnice Jmenovité Jmenovitý Třída přesnosti číslo (mm) podle tab. (3) napětí proud (%) W96-240V/ P 240 V X/5 A 1,5 W72-240V/ P 240 V X/5 A 1,5 Obj. Rozměry Stupnice Jmenovité Převod Třída Počet Typ třífázové číslo (mm) podle tab. (3) napětí měniče přesnosti (%) meničů soustavy W96-400V/ P 400 V X/5 A 1,5 2 3-vodičová W96-400V/ P 400 V X/5 A 1,5 3 4-vodičová W72-400V/ P 400 V X/5 A 1,5 2 3-vodičová W72-400V/ P 400 V X/5 A 1,5 3 4-vodičová (2) Vyměnitelná stupnice (volba podle měřícího rozsahu) Rozměry Měřící 1-fázový wattmetr 3-fázový, 3-vodičový 3-fázový, 4-vodičový (mm) rozsah (kw) Stupnice W96/1-P Stupnice W96/3-P Stupnice W96/4-P P Stupnice W72/1-P Stupnice W72/3-P Stupnice W72/4-P P ČSN EN ČSN EN (3) Řazení stupnic wattmetrů k měřícím transformátorům proudu Převod Měřící rozsah P* Převod Měřící rozsah P* měniče Jednofázový Třífázový měniče Jednofázový Třífázový X/5 A* wattmetr wattmetr X/5 A* wattmetr wattmetr 30/5 6 kw 24 kw 300/5 60 kw 240 kw 40/5 8 kw 32 kw 400/5 80 kw 320 kw 50/5 10 kw 40 kw 500/5 100 kw 400 kw 60/5 12 kw 48 kw 600/5 120 kw 480 kw 75/5 15 kw 60 kw 750/5 150 kw 600 kw 80/5 16 kw 64 kw 800/5 160 kw 640 kw 100/5 20 kw 80 kw 1000/5 200 kw 800 kw 120/5 24 kw 96 kw 1500/5 300 kw 1200 kw 125/5 25 kw 100 kw 2000/5 400 kw 1600 kw 150/5 30 kw 120 kw 2500/5 500 kw 2000 kw 200/5 40 kw 160 kw 4000/5 800 kw 3200 kw 250/5 50 kw 200 kw 5000/ kw 4000 kw * P = měřící rozsah wattmetru. X = primární proud měniče. Prosíme doplnit údaje při objednávce. Označení svorek CT=měřící transformátor proudu k,l=svorky sekundární cívky měničů proudu U,I=svorky měřících napěťových a proudových vstupů Schéma zapojení jednofázových wattmetrů 3-vodičové zapojení třífázových wattmetrů 4-vodičové zapojení třífázových wattmetrů I/5 I/5

5 Analogové panelové měřící přístroje Analogové frekventoměry Jsou určeny na měření frekvence v nízkonapěťových střídavých sítích v rozsahu Hz. Na měřící svorky přístroje je potřeba přivést síťové napětí. Měřící převodník je zabudován do měřícího přístroje. Schéma zapojení frekventoměrů se shoduje se schématem zapojení střídavého voltmetru, viz na str. I/2. Jmenovité napětí: 230 V Typ stupnice: pevná, nelineární Zatížitelnost: 1,2 U n (trvalá), 2 U n (krátkodobá) ČSN EN Rozměry (mm) Měřící rozsah (Hz) Třída přesnosti (%) F96-220/ (230 V) 1,5 F72-220/ (230 V) 1,5 F48-220/ (230 V) 2,5 Analogové měřící přístroje účinníku (cos ϕ) Jsou určeny na měření účinníku (cos ϕ) v nízkonapěťových střídavých sítích v rozsahu 0,5 kap. 0,5 ind. V případě měření účinníku v elektrickém obvodu s proudem větším než 5 A je potřeba použít měřící transformátor proudu se sekundárním proudem 5 A (zapojení podle obr. b a obr. d ). Symetrická stupnice se střídavou polohou 0. Měřící převodník je zabudovanou součástí přístroje. Jmenovité napětí: 240/400 V Typ stupnice: pevná, symetrická, s logaritmickým cejchováním ČSN EN Zatížitelnost: 1,2 I n ; 1,2 U n (trvalá), 4 I n ; 2 U n (krátkodobá) Jednofázové cos ϕ-metry Rozměry Jmenovité Třída (mm) Měřící rozsah napětí a proud přesnosti (%) CF96-0,5/ ,5 cap-1-0,5 ind 240 V; 5 A 1,5 CF72-0,5/ ,5 cap-1-0,5 ind 240 V; 5 A 1,5 Lead=kapacitní záťěž Lag=induktivní záťěž Třífázové cos ϕ-metry Rozměry Jmenovité Třída (mm) Měřící rozsah napětí a proud přesnosti (%) CF96-0,5/ ,5 cap-1-0,5 ind 400 V; 5 A 2,5 CF72-0,5/ ,5 cap-1-0,5 ind 400 V; 5 A 2,5 Schéma zapojení 1-fázových cos ϕ-metrů Schéma zapojení 3-fázových cos ϕ-metrů a b c d Rozměry a zabudování analogových panelových měřících přístrojů Rozměry (mm) A (mm) B (mm) C (mm) Upevňovací profil Plastový šroub I/6

6 Bočníky Bočníky Používají se při měření velkých proudů v silových rozvodech stejnos měr ného proudu. Měřící přístroje stejnosměrného proudu konstrukčně neumožňují měření velkých proudů (několik desítek až tisíce Ampér) jejich přímým sériovým řazením do prou do vod né dráhy. Používá se proto tzv. nepřímé měření (velkého) stejnosměrného proudu podle uvedeného schéma zapojení. Na bočníku v důsledku velkého procházejícího proudu I vzniká úbytek napětí Um úměrný velikosti procházejícího proudu. Konstantou úměrnosti podle Ohmova zákona je odpor bočníku Rs. Úbytek napětí Um na bočníku se měří základním měřícím přístrojem milivoltmetrem mv, jeho stupnice je kalibrována v Ampérech. Tím se měření velkého proudu převádí na měření úbytku napětí na bočníku. Mezi svorkami bočníku se objevuje napětí max. 75 mv, proto základní měřící přístroje mají měřící rozsah do 75 mv. Měřící rozsah (A/mV) L (mm) C (mm) B (mm) H (mm) C1 (mm) M (mm) TSF-30 30A/75mV TSF-40 40A/75mV TSF-50 50A/75mV TSF-75 75A/75mV M8 35 TSF A/75mV M8 35 TSF A/75mV M8 35 TSF A/75mV M8 35 TSF A/75mV M10 35 TSF A/75mV M10 35 TSF A/75mV M10 35 TSF A/75mV M10 35 TSF A/75mV M10 35 TSF A/75mV M12 60 TSF A/75mV M12 60 TSF A/75mV M12 60 TSF A/75mV M12 60 Výměnné stupnice jsou uvedeny na str. I/4 v katalogu. TSF-30...TSF-50 TSF TSF-600 TSF-75...TSF-100 TSF TSF-2000 TSF-3000 I/7

7 Digitální panelové měřící přístroje Digitální panelové měřící přístroje Moderní digitální měřící přístroje s mikroprocesorovým řízením sloužící na měření elektrických veličin v jedno- a třífázové síti nízkého napětí. Jsou určeny na měření střídavého proudu (A), střídavého napětí (V), frekvence (Hz) a účinníku (cos ϕ), další typy umožňují měření činného, jalového a zdánlivého výkonu (kw, kvar, kva), činné, jalové a zdánlivé energie (kwh, kvarh, kvah) jako i harmonic kou analýzu fázových napětí a proudu. Rozměry rámu: 96 96mm, mm Plastové tělo přístrojů: samozhášivý ABS podle UL94-V1 Měřící systém: mikropocesorový Změnu měřícího rozsahu ampérmetrů se realizuje použitím měřících transformátorů proudu AV, AVA, viz na str. I/22-I/26. Rozměry přístrojů a jejich způsob upevnění do otvorů na montážní desce viz na str. I/10. Digitální ampérmetry na přímé měření střídavého proudu Používají se na přímé měření efektivní hodnoty střídavého proudu v rozsahu 0-50 A bez použití měřícího transformátoru proudu. Přístroj obsahuje zabudovaný měřící transformátor proudu s převodem 50/5A, přes který je potřeba převléci fázový vodič soustavy. Přívodní vodiče napájecího napětí se zapojují do šroubových svorek konektoru na zadním panelu přístroje. Činnost přístroje je automatická, měřená hodnota proudu je zobrazená na 3-digitovém displeji Led na čelním panelu. Napájecí napětí U n : 230 V, 50/60 Hz Přípustný rozsah: (0,8 1,2) U n Třída přesnosti: ± 0,1 % Zobrazení údajů: 3-digitový displej Led Průřez vodičů: 1 mm ,5 mm 2-25 C +65 C Řízení přístroje: mikroprocesorové Ochrana krytím: IP 20 (svorky) Ochrana krytím: IP 40 (v zabudovaném stavu) CT Měřící rozsah Rozměry Hmotnost ACAMD A AC mm 445 g ACAMD A AC mm 245 g Digitální ampérmetry s nastavitelným převodem měniče Používají se na nepřímé měření efektivní hodnoty střídavého proudu v rozsahu A s použitím externího měniče proudu. Převod použitého měřícího transformátoru Ct v rozmezí 5/5-9500/5 A je potřeba nastavit na měřícím přístroji pomocí tlačítek. Typy ACAMD-P obsahují programovatelný alarmový výstup při překročení kritického nastaveného proudu v rozsahu A. Časové zpoždění alarmu je nastavitelné v rozsahu 1-60 s pro něcitlivost vůči krátkodobým proudovým špičkám. Napájecí napětí U n : 230 V, 50/60 Hz Přípustný rozsah: (0,8 1,2) U n Zatížitelnost výstupu: max. 5 A/250 V AC Měřící proudový vstup: 0 5 A AC Převod externího měniče: 5/5 A 9500/5 A Typ výstupního stupně: 1 ks přepínací kontakt Třída přesnosti: ± 2 % Zobrazení údajů: 3-digitový displej Led Průřez vodičů: 1 mm ,5 mm 2-25 C +65 C Ochrana krytím: IP 20 (svorky) Ochrana krytím: IP 40 (v zabudovaném stavu) ALARM Provedení Měřící rozsah* Rozměry Hmotnost ACAMD-96 Bez alarmového výstupu A AC mm 305 g ACAMD-72 Bez alarmového výstupu A AC mm 250 g ACAMD-P-96 S programovatelným alarmovým výstupem A AC mm 320 g ACAMD-P-72 S programovatelným alarmovým výstupem A AC mm 265 g * Sortiment a technické parametry použitelných měřících transformátorů proudu typu AV, AVA viz na str. I/22-I/26. I/8

8 Digitální panelové měřící přístroje Digitální jednofázové a třífázové voltmetry Používají se na měření efektivní hodnoty střídavého napětí v rozsahu V v jedno- i třífázových sítích. Typy ACVDM-K obsahují tlačítko na čelním panelu sloužící na volbu dané fáze třífázové sítě. Přívodní vodiče napájecího napětí se zapojují do šroubových svorek konektoru uloženého na zadním panelu přístroje. Oddělený elektrický obvod napájecího napětí a měřících napěťových vstupů daného typu elektrické soustavy. Činnost přístroje je automatická, měřená hodnota napětí je zobrazena na 3-digitovém displeji Led na čelním panelu. Napájecí napětí U n : 230 V AC Přípustný rozsah: (0,8 1,2) U n Jmenovitá frekvence: 50/60 Hz Měřící napěťové vstupy: V1,V2 (typy ACVMD) Měřící napěťové vstupy: L1,L2,L3,N (typy ACVMD-K) Třída přesnosti: ± 1 % Zobrazovač: 3-digitový displej Led Průřez vodičů: 1 mm ,5 mm 2 Řízení přístroje: mikroprocesorové -25 C +65 C Ochrana krytím: IP 20 (svorky) Ochrana krytím: IP 40 (v zabudovaném stavu) Způsob montáže: do otvoru montážní desky DIN Typ Měřící rozsah Rozměry Hmotnost ACVMD Jednofázový V AC mm 300 g ACVMD Jednofázový V AC mm 240 g ACVMD-K Třífázový, s voličem dané fáze* V AC mm 305 g ACVMD-K Třífázový, s voličem dané fáze* V AC mm 245 g * Volba dané fáze se realizuje tlačítkem uloženým na čelním panelu přístroje. Digitální A-V-metry s nastavitelným převodem měniče Používají se na měření skutečné efektivní hodnoty (T.R.M.S.) střídavého napětí a proudu v rozsahu V resp A. Převod použitého měřícího transformátoru Ct v rozmezí 5/5-9500/5 A je potřeba nastavit na čelním panelu měřícího přístroje. Přívodní vodiče napájecího napětí a měřících vstupů se zapojují do šroubových svorek konektoru uloženého na zadním panelu. Oddělený elektrický obvod ovládacího napětí a měřících napěťových a proudových vstupů daného typu elektrické soustavy. Činnost přístroje je automatická, měřené hodnoty napětí a proudu jsou zobrazeny na displejích Led na čelním panelu. Volba měřené veličiny a převodu měniče se realizuje pomocí tlačítek uložených na čelním panelu přístroje. Napájecí napětí U n : 230 V AC Přípustný rozsah: (0,8 1,2) U n Jmenovitá frekvence: 50/60 Hz Měřící proudový vstup: 0 5 A AC Převod externího měniče: 5/5 A 9500/5 A Měřící napěťový vstup: V1,V2, V AC Třída přesnosti: ± 1 % Zobrazení údajů: 3- a 4-digitový displej Led Průřez vodičů: 1 mm ,5 mm 2 Řízení přístroje: mikroprocesorové -25 C +65 C Ochrana krytím: IP 20 (svorky) Ochrana krytím: IP 40 (v zabudovaném stavu) DIN Napěťový měřící rozsah Proudový měřící rozsah* Rozměry Hmotnost DTT V AC A AC mm 325 g DTT V AC A AC mm 245 g * Sortiment a technické parametry použitelných měřících transformátorů proudu typu AV, AVA viz na str. I/22-I/26. I/9

9 Digitální panelové měřící přístroje Digitální frekventoměry Citlivý a přesný přístroj na měření frekvence v nízkonapěťových střídavých sítích v rozsahu Hz. Na měřící svorky přístroje je potřeba přivést síťové napětí. Činnost přístroje je automatická, měřená hodnota frekvence zobrazena na displeji Led na panelu. Napájecí napětí U n : 230 V AC Přípustný rozsah: (0,8 1,2) U n Jmenovitá frekvence: 50/60 Hz Třída přesnosti: ± 0,1 % Zobrazení údajů: 3-digitový displej Led Průřez vodičů: 1 mm ,5 mm 2-25 C +65 C Řízení přístroje: mikroprocesorové Ochrana krytím: IP 20 (svorky) Ochrana krytím: IP 40 (v zabudovaném stavu) Měřící rozsah Rozměry Hmotnost FD Hz mm 445 g FD Hz mm 245 g Digitální měřící přístroje účinníku (cos ϕ) Jsou určeny na měření účinníku (cos ϕ) v nízkonapěťových střídavých sítích v rozsahu 0,1-0,99. V případě měření účinníku v obvodu s proudem větším než 5 A je potřeba použít měnič proudu se sekundárním proudem 5 A. Přívodní vodiče napájecího napětí a měřících vstupů se zapojují do šroubových svorek konektoru uloženého na zadním panelu. Činnost přístroje je automatická, měřená hodnota resp. charakter účinníku jsou zobrazeny indikátorem resp. displejem Led na panelu. Napájecí napětí U n : 230 V AC Přípustný rozsah: (0,8 1,2) U n Jmenovitá frekvence: 50/60 Hz Měřící proudový vstup: 0 5 A AC Třída přesnosti: ± 1 % Průřez vodičů: 1 mm ,5 mm 2-25 C +65 C Řízení přístroje: mikroprocesorové Ochrana krytím: IP 20 (svorky) Ochrana krytím: IP 40 (v zabudovaném stavu) Měřící rozsah Rozměry Hmotnost CFD-96 0,1-0, mm 305 g CFD-72 0,1-0, mm 250 g * Sortiment a technické parametry použitelných měřících transformátorů proudu typu AV, AVA viz na str. I/22-I/26. Upevnění digitálních panelových měřících přístrojů a způsob upevnění Upevnění digitálních panelových měřících přístrojů do výřezu na montážní desce se realizuje zasunutím dvou přibalených plastových upevňovacích elementů do vodících drážek přístrojů. Doporučena tloušťka montážní desky: max. 5 mm. Rozměry (mm) A (mm) B (mm) C (mm) D (mm) Plastový upevňovací element DIN I/10

10 Digitální panelové multimetry Digitální multimetry Jsou určeny na měření fázových proudů I (A), fázových a sdružených napětí U L-N (V); U L-L (V) a frekvence f (Hz) ve třífázové síti. Vlastnosti Měřené veličiny jsou T.R.M.S. (skutečné efektivní hodnoty), jsou zobrazeny na čtyřech displejích Led. Umožňují uchování min. a max. hodnot napětí a proudů s možností jejich dalšího zobrazení. Volba měřené veličiny a převodu měniče Ct v rozmezí 5/5-9500/5 A se realizuje pomocí tlačítek. Přívodní vodiče napájecího napětí a měřících vstupů se zapojují do šroubových svorek. Oddělený elektrický obvod napájecího napětí a měřících vstupů daného typu elektrické soustavy. Činnost přístroje je automatická, měření v dané fázi je signalizováno svitem Led indikátoru na čelním panelu. Alarmy Typ DTT-3 obsahuje 2 ks vzájemně nezávislých alarmových výstupů, samostatně pro indikaci napěťových a proudových poruch. Proudový alarm: pokles proudu pod nastavenou mez, zvýšení proudu nad nastavenou mez. Napěťový alarm: pokles napětí pod nastavenou mez, zvýšení napětí nad nastavenou mez. Nastavení mezních hodnot a časového zpoždění alarmů: pomocí tlačítek na čelním panelu. Časové zpoždění alarmu je nastavitelné v rozsahu 1-60 s pro necitlivost vůči krátkodobým napěťovým a proudovým výkyvům. Jmenovité napájecí napětí U n : 230 V AC, ± 20 % (L-N) Jmenovitá frekvence: 50/60 Hz Příkon: max. 4 VA Vstupní výkon: min. 1 VA Rozsah měřících napěťových vstupů: V AC (L-N) Rozsah měřících napěťových vstupů: V AC (L-L) Převod měniče (nastavitelný): 5/5 A 9500/5 A Měřící proudový vstup: 50 ma 5,5 A Primární proud měničů: 5/5 A 9500/5 A Měřící rozsah frekvence: 40 Hz... 99,9 Hz Třída přesnosti: ± 1 % Zatížitelnost alarmových výstupů: max. 5 A / 250 V AC Počet a typ výstupních stupňů: 2 ks přepínacích kontaktů Průřez připojitelných vodičů: 1 mm ,5 mm * Sortiment a technické parametry použitelných měřících transformátorů proudu typu AV, AVA viz na str. I/22-I/ C +65 C Řízení přístroje: mikroprocesorové Ochrana krytím: IP 20 (svorky), IP 40 (v zabudovaném stavu) alarmové výstupy proudové vstupy alarmové výstupy proudové vstupy DIN napěťové vstupy napěťové vstupy napájení napájení Zapojení při použití měřících transformátorů proudu Zapojení bez použití měřících transformátorů proudu Provedení Měřené elektrické veličiny a měřící rozsah Fázové napětí Sdružené napětí Fázový proud* Frekvence Rozměry Hmotnost Bez DTT-2 alarmových V AC V AC A AC 40-99,9 Hz mm 470 g výstupů DTT-3 S alarmovými výstupy V AC V AC A AC 40-99,9 Hz mm 515 g I/11

11 Digitální panelové multimetry Digitální kontrolní inteligentní multimetr Slouží na komplexní kontrolu stavu připojeného zařízení přes měření a průběžné sledování jeho elektrických veličin. Měřené hodnoty fázových proudů I (A), fázových a sdružených napětí U L-N (V); U L-L (V) a frekvence f (Hz) v třífázové síti porovnává s referenčními hodnotami získanými po dobu testovacího režimu bezporuchového provozu zařízení. Odchylky okamžitých hodnot veličin od uložených aktivují víceúrovňový alarmový systém multimetru, který je indikován postupným rozsvícením alarmových Led indikátorů na čelním panelu, podle velikosti rozdílu (závažnosti poruchy). Umožňuje se tím kromě měření elektrických veličin i detekce těch nejjemnějších poruch elektrického zařízení, jako i poruch připojené mechanické zátěže (poruchy ložisek, nevyváženost rotoru, a pod.). Vlastnosti Měřené veličiny jsou T.R.M.S. (skutečné efektivní hodnoty), jsou zobrazeny na třech displejích Led na čelním panelu. Umožňují uchování min. a max. hodnot fázových proudů s možností jejich dalšího zobrazení. Volba měřené veličiny a převodu měniče Ct v rozmezí 5/5-9500/5 A se realizuje pomocí tlačítek uložených na čelním panelu přístroje. Činnost přístroje je automatická, měření dané veličiny je signalizováno svitem Led indikátorů na čelním panelu. Alarmy Přístroj obsahuje 1 ks programovatelný alarmový výstup, který je možno nastavit na proudovou anebo napěťovou poruchu. Proudový alarm: pokles proudu pod nastavenou mez, zvýšení proudu nad nastavenou mez. Napěťový alarm: pokles napětí pod nastavenou mez, zvýšení napětí nad nastavenou mez. Nastavení mezních hodnot a časového zpoždění alarmů: pomocí tlačítek na čelním panelu. Časové zpoždění alarmu je nastavitelné v rozsahu 1-60 s pro necitlivost na krátkodobé napěťové a proudové výkyvy. Jmenovité napájecí napětí U n : 230 V AC, 50/60 Hz Měřící napěťové vstupy: V AC (L-N) Měřící napěťové vstupy: V AC (L-L) Převod měniče (nastavitelný): 5/5 A 9500/5 A Měřící proudový vstup: 50 ma 5,5 A Primární proud měničů: 5/5 A 9500/5 A Měřící rozsah frekvence: 45 Hz Hz Třída přesnosti: ± 0,1 % Zatížitelnost alarmového výstupu: max. 5 A / 250 V AC Počet a typ výstupního stupně: 1 ks přepínací kontakt Průřez připojitelných vodičů: 1 mm ,5 mm 2 * Sortiment a technické parametry použitelných měřících transformátorů proudu typu AV, AVA viz na str. I/22-I/ C +65 C Řízení přístroje: mikroprocesorové Ochrana krytím: IP 20 (svorky), IP 40 (v zabudovaném stavu) Feritové kroužky Feritové kroužky ČSN EN Zapojení při použití měřících transformátorů proudu Zapojení bez použití měřících transformátorů proudu DTT-5 Připojené vodiče je potřeba provléci přes feritové kroužky na eliminaci elektromagnetických rušení a zvýšení přesnosti měření. I/12 Provedení S programovatelným alarmovým výstupem Měřené elektrické veličiny a měřící rozsah Fázové napětí Sdružené napětí Fázový proud* Frekvence Rozměry Hmotnost V AC V AC A AC Hz mm 305 g

12 Digitální panelový analyzátor sítě Digitální analyzátor sítě Je určen na měření střídavého proudu (A), střídavého napětí (V), frekvence (Hz) a účinníku (cos ϕ), umožňuje též měření činného, jalového a zdánlivého výkonu (kw, kvar, kva), činné jalové a zdánlivé energie (kwh, kvarh, kvah) jako i harmonickou analýzu fázových napětí a proudu. Měří až 75 veličin v elektrické síti se zobrazením vyšších harmonických fázových napětí a proudů až do 13. harmonické jako i faktor harmonického zkreslení (THD) napětí a proudu. Jeho použití je účelné v instalacích s elektronickými spínacími prvky, pohony, frekvenčními měniči, kde výskyt vyšších harmonických je nejvíc pravděpodobný. Vlastnosti Měřené veličiny jsou T.R.M.S. (skutečné efektivní hodnoty), jsou zobrazeny na čtyřech displejích Led. Volba měřené veličiny a převodu měniče Ct v rozmezí 5/5-9500/5 A se realizuje pomocí tlačítek uložených na čelním panelu. Přívodní vodiče napájecího napětí a měřících vstupů se zapojují do šroubových svorek konektoru uloženého na zadním panelu. Oddělený elektrický obvod napájecího napětí a měřících vstupů daného typu elektrické soustavy. Činnost přístroje je automatická, měření dané veličiny je signalizováno svitem Led indikátorů na čelním panelu. Alarmy Přístroj obsahuje 2 ks vzájemně nezávisle programovatelných alarmových výstupů. alarmové výstupy Každý alarmový výstup je možno přiřadit k jedné měřené veličině podle tabulky. Nastavení mezních hodnot a časového zpoždění alarmů: pomocí tlačítek. Časové zpoždění alarmů je vzájemně nezávisle nastavitelné v rozsahu s. proudové vstupy Ovládací napětí: 230 V AC ± 10 %, 50/60 Hz Zobrazení údajů: 3 3-digitový a 1 7-digitový displej Led Napěťové měřící svorky: L1, L2, L3, N: 230 V (L-N), 400 V (L-L) Zatížitelnost proudového vstupu: trvalá max. 7 A, okamžitá max. 20 A/1 s Algoritmus měření: do 13. harmonické (50 Hz) do 9. harmonické (60 Hz) Vzorkovací frekvence: 64 vzorek/perioda Třída přesnosti: 1 % (napětí a proud), 2 % (výkony) Typ výstupního stupně: 2 ks programovatelných přepín. kontaktů Zatížitelnost výstupu: max. 5 A/250 V AC Průřez vodičů: 1 mm ,5 mm 2-25 C +65 C Ochrana krytím: IP 20 (svorky) Ochrana krytím: IP 40 (v zabudovaném stavu) * Přístroj zobrazuje aritmetickou střední hodnotu veličin v jednotlivých fázích. napěťové vstupy napájení Označení Měřené elektrické veličiny Alarm 3 L1 L2 L3 VLN Fázové napětí (V) (*) VLL Sdružené napětí (V) (*) I Fázový proud (A) FRQ Frekvence (Hz) PF Účinník (cos ϕ) (*) kw Činný výkon (kw) kvar Jalový výkon (kvar) kva Zdánlivý výkon (kva) kwh Činná energie (kwh) kvarh.ind Induktivní jalová energie (kvarh.l) kvarh.cap Kapacitní jalová energie (kvarh.c) kvah Zdánlivá energie (kvah) VTHD Faktor harmonického zkreslení napětí (%) V3-V13 Liché harmonické (do 13.) napětí (V) ITHD Faktor harmonického zkreslení proudu (%) I3-I13 Liché harmonické (do 13.) proudu (A) Provedení Měřené elektrické veličiny Rozměry Hmotnost DTT-4 S programovatelnými alarmovými výstupy 75 ks podle výše uvedené tabulky mm 500 g I/13

13 Elektroměry Modulární a zásuvkové elektroměry Jednosazbové elektroměry, určené na podružné měření spotřebované činné elektrické energie v 1- a 3-fázových sítích TNC, TNC-S, TNS. Zásuvkové typy se používají na měření činné elektrické energie konkrétních spotřebičů a zařízení hlavně v domácnostech. Modulární typy obsahují obvod vysílání impulzů typu S0 (standardní pasivní impulzní výstup, galvanicky oddělený signál). Impulzní výstup umožňuje použití elektroměrů v informačních a řídících systémech, při koncentraci a zpracování údajů o naměřené elektrické energii. Kryt svorek přístrojů je plombovatelný. TVO-F1M2 TVO-F1-1 TVO-F3M2 TVO-F3-2 TVO-F1MV TVO-F1M1.5 * Zatížitelnost zásuvkových elektroměrů je max.16 A. ** I p primární proud měřícího transformátoru (měniče) proudu. Poznámka k odčítávání údajů při polopřímém měření: Při polopřímém měření (měření s měničem/i proudu) skutečnou hodnotu spotřebované činné energie získáváme vynásobením odčítaného údaje z elektroměru převodovým číslem měniče! Všeobecné technické parametry modulárních elektroměrů Jmenovitá frekvence: 50/60 Hz Příkon: 10 VA/fáze Zatížitelnost: max. 1.2 I max Způsob měření: přímé, polopřímé (s měničem/i proudu) Třída přesnosti: 1-15 C +50 C Skladovací teplota: -30 C +65 C Relativní vlhkost: max. 95 % Stupeň ochrany krytím: IP 20 (svorky), IP 40 (po zabudování) Připojování vodičů: do šroubových svorek Způsob instalace: na montážní lištu s rozměry 35/7,5 mm podle ČSN EN anebo do rozvodných skříní Typ Provedení, šířka Měření proudu Měřící Základní proud Způsob přístroje rozsah (max. proud) zobrazení TVO-F1M1 1~ fázový Modulární, 4 moduly Polopřímé 0,002I p I p ** I p /5A TVO-F1M2 1~ fázový Modulární, 4 moduly Přímé 80 ma 60 A 20 (60) A TVO-F3M1 3~ fázový Modulární, 7 modulů Polopřímé 0,002I p I p ** I p /5A Elektro- TVO-F3M2 3~ fázový Modulární, 7 modulů Přímé 80 ma 80 A 20 (80) A mechanický TVO-F1MV 1~ fázový Modulární, 1 modul Přímé 20 ma 30 A 5 (30) A TVO-F1M1.5 1~ fázový Modulární, 1.5 modulu Přímé 40 ma 65 A 10 (65) A TVO-1D116 1~ fázový Zásuvkové Schuko Přímé 20 ma 16 A 16 A* TVO-F1-1 1~ fázový Modulární, 4 moduly Přímé 80 ma 30 A 5 (30) A TVO-F1V 1~ fázový Modulární, 1 modul Přímé 20 ma 32 A 5 (32) A TVO-F1-2 1~ fázový Modulární, 4 moduly Přímé 80 ma 100 A 20 (100) A TVO-F3-CT 3~ fázový Modulární, 7 modulů Polopřímé 0,002I p I p ** I p /5A Digitální TVO-F3-1 3~ fázový Modulární, 7 modulů Přímé 20 ma 30 A 5 (30) A (LCD) TVO-F3-2 3~ fázový Modulární, 7 modulů Přímé 80 ma 100 A 20 (100) A TVO-1D216 1~ fázový Zásuvkové Schuko Přímé 20 ma 16 A 16 A* ČSN EN ČSN EN O impulzním výstupu modulárních elektroměrů TVO Modulární elektroměry TVO obsahují obvod vysílání impulzů typu S0 podle normy ČSN EN (standardní pasivní impulzní výstup, galvanicky oddělený signál). Tento výstup je nejběžnějším při používání elektroměrů v informačních a řídících systémech, při koncentraci a zpracování údajů o naměřené elektrické energii. Na napájení impulzního výstupu S0 je potřeba použít externí zdroj napětí s níže uvedenými technickými parametry. Získanou elektronickou informaci o naměřené činné elektrické energii je možné přivést z vícerých elektroměrů na vstup vyhodnocovacího a zobrazovacího zařízení (podle přiloženého koncepčního schématu), což umožňuje dálkový centrální odpočet jednotlivých elektroměrů (např. z velínu technologického zařízení). SO Šířka impulzu: Externí napájecí zdroj: Zatížitelnost impulzního výstupu: >30 ms min. 18 V, max. 27 V max. 27 ma I/14

14 Elektroměry 1~fázové modulární elektromechanické elektroměry TVO-F1M1 TVO-F1M2 Jmenovité napětí V AC Náběhový proud 0,002I p * 80 ma Jmenovitý proud I p /5A 20 (60) A Způsob měření Polopřímé (s měničem) Přímé Impulzní výstup (S0) 6400 imp./kwh 1600 imp./kwh Hmotnost 200 g Průřez vodičů plné/ohebné vodiče Měřící svorky 25 mm 2 /16 mm 2 Impulzní výstup 2,5 mm 2 /1,5 mm 2 * I p primární proud měniče proudu TVO-F1M1 TVO-F1M2 1~fázové modulární elektroměry se šířkou 1 resp. 1,5 modulu TVO-F1MV TVO-F1M1.5 TVO-F1V TVO-F1MV, TVO-F1M1.5, TVO-F1V ČSN EN ČSN EN ČSN EN Spotřebič 1~fázové modulární digitální elektroměry TVO-F1-1 TVO-F1-2 Jmenovité napětí V AC Náběhový proud 80 ma 80 ma Jmenovitý proud 5 (30) A 20 (100) A Způsob měření Přímé Přímé Impulzní výstup (S0) 3200 imp./kwh 800 imp./kwh Hmotnost 200 g Průřez vodičů plné/ohebné vodiče Měřící svorky 25 mm 2 /16 mm 2 Impulzní výstup 2,5 mm 2 /1,5 mm 2 TVO-F1-1 TVO-F1-2 Spotřebič Síť Spotřebič Síť Spotřebič Síť Síť Spotřebič Síť TVO-F1MV TVO-F1M1.5 TVO-F1V Jmenovité napětí V AC V AC V AC Náběhový proud 20 ma 40 ma 20 ma Jmenovitý proud 5 (30) A 10 (65) A 5 (32) A Způsob měření Přímé Přímé Přímé Impulzní výstup (S0) 2000 imp./kwh 1000 imp./kwh 2000 imp./kwh Hmotnost 80 g 170 g 80 g Průřez vodičů plné/ohebné vodiče plné/ohebné vodiče plné/ohebné vodiče Měřící svorky 25 mm 2 /10 mm 2 25 mm 2 /10 mm 2 25 mm 2 /10 mm 2 Impulzní výstup 2,5 mm 2 /1,5 mm 2 2,5 mm 2 /1,5 mm 2 2,5 mm 2 /1,5 mm 2 I/15

15 Elektroměry 3~fázové modulární elektromechanické elektroměry * I p primární proud měniče proudu TVO-F3M1 TVO-F3M2 Jmenovité napětí 3 230/400 V AC±10 % Nábehový proudu 0,002I p * 80 ma Jmenovitý proud I p /5A 20 (80) A Způsob měření Polopřímé (s měniči) Přímé Impulzní výstup (S0) 3200 imp./kwh 400 imp./kwh Hmotnost 450 g Průřez vodičů plné/ohebné vodiče Měřící svorky 25 mm 2 /16 mm 2 Impulzní výstup 2,5 mm 2 /1,5 mm 2 TVO-F3M1 TVO-F3M2 Spotřebič Síť Spotřebič Síť 3~fázové modulární digitální elektroměry * I p primární proud měniče proudu TVO-F3-CT TVO-F3-1 TVO-F3-2 Jmenovité napětí 3 230/400 V AC±10 % Náběhový proud 0,002I p * 20 ma 80 ma Jmenovitý proud I p /5A 5 (30) A 20 (100) A Způsob měření Polopřímé (s měniči) Přímé Přímé Impulzní výstup (S0) 1600 imp./kwh 800 imp./kwh 400 imp./kwh Hmotnost 450 g 450 g 450 g Průřez vodičů plné/ohebné vodiče plné/ohebné vodiče plné/ohebné vodiče Měřící svorky 25 mm 2 /16 mm 2 25 mm 2 /16 mm 2 25 mm 2 /16 mm 2 Impulzní výstup 2,5 mm 2 /1,5 mm 2 2,5 mm 2 /1,5 mm 2 2,5 mm 2 /1,5 mm 2 TVO-F3-CT TVO-F3-1, TVO-F3-2 Spotřebič Síť Spotřebič Síť Užitečné informace o 3šfázových modulárních elektroměrech typu TVO Indikátory Led uložené na čelním panelu třífázových elektroměrů poskytují informaci o stavu elektroměrů po dobu měření. Když proud v některé fázi poklesne pod hodnotu náběhového proudu (hodnoty viz v tabulkách), začne blikat Led příslušné fáze. Třífázové elektroměry indikují i případnou změnu sledu fází, tato skutečnost je signalizována blikáním posledního indikátoru Led. Třífázové elektroměry se instalují do sítí typu TNC, TNC-S anebo TNS v 4-vodičovém zapojení. Používání a bezpečnost Přístroj musí být napájen ovládacím napětím trvale z uvedeného intervalu! Instalování zařízení je nutné realizovat ve vypnutém stavu bez napětí! Na kontrolu beznapěťového stavu používejte fázovou zkoušečku anebo kontrolní multimetr! Montáž musí vykonat osoba s příslušnými elektrotechnickými kvalifikacemi při přísném dodržení předpisů BOZPP! ČSN EN ČSN EN ČSN EN I/16

16 Elektroměry Zásuvkový digitální elektroměr Schuko s kalkulací ceny za spotřebu Je určen na měření spotřebované činné energie připojeným elektrickým spotřebičem. Přístroj zobrazuje spotřebovanou činnou elektrickou energiu v kilowatthodinách (kwh) jako i kalkulaci ceny za spotřebovanou elektřinu (v EUR). Poskytované funkce Alarm při přetížení Zobrazení maximálního proudu a maximální energie Měření doby spotřeby elektrické energie Hodiny, časovač Kalkulace ceny za spotřebovanou elektřinu Ovládací prvky a zobrazené veličiny Jmenovité napětí: Jmenovitý proud: Příkon: Zatížitelnost: Napájení elektroměru: Tlačítko Chg : přepínání mezi funkcemi: maximální výkon, proudové přetížení, výkonové přetížení, napětí, proudu, maximální napětí, maximální proud Max. W: maximální výkonové zatížení ve Wattech Overload A: hraniční hodnota proudového přetížení v Ampérech (nastavitelná) Overload W: hraniční hodnota výkonového přetížení ve Wattech (nastavitelná) A resp. V: okamžitá hodnota proudu resp. napětí Max. V: nejvyšší hodnota měřeného napětí Max. A: nejvyšší hodnota měřeného proudu tyto veličiny zobrazené na horním dipleji Tlačítko Mode : přepínání mezi funkcemi: - mezi cenou a celkovou cenou na středním displeji - mezi dobou spotřeby a celkovou spotřebovanou energií na dolním displeji Price: jednotková cena za 1 kwh v EUR (nastavitelná) W: okamžitý činný výkon Total: celková cena za měřenou spotřebovanou energii v EUR Tlačítko Prg : nastavení jednotkové ceny, hodnoty proudového přetížení, hodin Max. zatížení Ukazatel přetížení Činný výkon (W) Cena za celkovou spotřebu (EUR) Napětí (V) Proud (A) Časovač Doba spotřebování energie 230 V AC, 50 Hz max. 16 A 4,5 VA max W (nastavitelná) 3 ks baterií typu 357A (knoflíkové) 0 C C IEC ČSN EN Celková spotřebovaná energie TVO-1D216 Popis 1 fázový zásuvkový digitální elektroměr Schuko s kalkulací ceny za spotřebu Zásuvkový elektromechanický elektroměr Schuko Výhodně se používá v domácnostech na měření činné spotřeby elektrické energie připojeným spotřebičem. Vidlici spotřebiče je potřeba zasunout do zásuvky elektroměru. Hodnota spotřebované činné elektrické energie je zobrazována na číselníku přístroje v kilowatthodinách (kwh). O stavu přístroje informují indikátory Led uložené pod číselníkem na čelním panelu. Jmenovité napětí: 230 V AC ±5% Přípustný rozsah ovl. napětí: V AC Jmenovitá frekvence: 50 Hz Max. zatížitelnost: 16 A Max. výkon: 3600 W Příkon: 2,5 VA Přesnost: <5 % Způsob zobrazení: elektromechanický, v kwh 0 C C IEC ČSN EN TVO-1D116 Popis 1~fázový zásuvkový elektromechanický elektroměr Schuko I/17

17 Regulátory jalového výkonu Regulátory jalového výkonu Kompenzace jalového výkonu je potřeba v elektrických instalacích nízkého napětí s připojenými elektrickými zařízeními induktivního charakteru. Tyto zařízení odebírají z elektrické soustavy kromě činného výkonu i výkon jalový, který vyvolává činné ztráty na vedeních a zvyšuje jejich oteplení. Regulátory jalového výkonu kontrolují hodnotu účinníku (cos ϕ) sítě a podle algoritmu spínání sepínají kondenzátorové baterie dodávající jalový výkon do sítě. Při dosažení stejné hodnoty odebrané jalové elektrické energie induktivními spotřebiči (motory, transformátory) a dodávané jalové energie kondenzátorovými bateriemi se vytvoří bilance výkonů sítě, která se potom jeví jako ohmická a cos ϕ=1. Provozní hodnota účinníku cos ϕ se pohybuje v intervalu (0,95-1). Regulátory typu TFJA jsou účinné přístroje na kompenzaci jalového výkonu s mikroprocesorovým řízením. Přívodní vodiče napájecího napětí, měřících vstupů a cívek stykačů na spínání kapacitních zátěží se zapojují do šroubových svorek konektoru uloženého na zadním panelu přístroje. Na měření proudu je potřeba použít měřící transformátor proudu. Instalační rozměry a způsob upevnění regulátorů viz na str. I/21. Regulátory jalového výkonu s měřením v jedné fázi pro 7 a 12 kondenzátorových baterií Jednoduše programovatelné, mikroprocesorem řízené regulátory s rychlým řídícím zásahem zaručují optimální rozdělení jalového výkonu v dané instalaci a minimalizaci spotřeby elektrické energie. Jejich použití je účelné na kompenzaci jalového výkonu v třífázové, symetricky zatížené soustavě. Po dobu testovacího režimu je převedeno nafázování, kontrola činnosti instalovaných kondenzátorových baterií a kalkulace požadovaného jalového výkonu pro jednotlivé stupně. V ručním režimu je možné na stavení parametrů regulátoru a individuální zapínání jednotlivých stupňů. V automatickém režimu při každé periodě vykonávání řídícího zásahu je vypočítán požadovaný jalový výkon na dosažení žádaného účinníku. Jednotlivé kondenzátorové baterie jsou zapínány a vypínány podle řídícího algoritmu a na stavených parametrů regulátoru, s cílem dosažení žádané hodnoty cos ϕ za nejkratší dobu regulace, s možností zobrazení počtu připnutých stupňů a stavu stupňů, charakteru a velikosti cos ϕ, fázového napětí a proudu, vyšších harmonických napětí a teploty baterií. Komplexní řídící algoritmus ovládá kondenzátorové baterie s minimálním počtem přepínaných stupňů, při dosažení maximální životnosti stykačů kapacitních baterií. Po dobu re gulace probíhá průběžná kontrola stavu kompenzačních stupňů. V případě překročení kritických dopředu nastavených hodnot veličin se aktivuje alarmový výstup regulátoru, který je současně indikován i svitem Led na čelním panelu. Funkce Žádáný účinník je nastavitelný v rozmezí cos ϕ=(0,8 ind. 1,0 kap.) Automatický/manuální režim regulátoru Automatický výpočet požadovaného jalového výkonu Automatické nafázování se na síť TFJA-01, 02 Automatický výpočet hraničního proudu C/k Měřené, kontrolované a zobrazené veličiny Fázové napětí, fázový proud, cos ϕ, frekvence, vyšší harmonické proudu a napětí, teplota baterií, počet připojených stupňů. Nastavitelné hodnoty Kritické hodnoty pro alarm: pokles proudu, zvýšení napětí a harmonických napětí, zvýšení teploty, překompenzování, nedokompenzování, časové zpoždění alarmu. Doba regulace: časové zpoždění při zapínání jako i vypínání kondenzátorových baterií. ČSN EN Ovládací napětí: 230 V ± 20 %, 50/60 Hz Měřící proudový vstup: 0,02 A 5,5 A Převod měniče proudu: 5/5 A 5000/5 A Zatížitelnost výstupu (stykače, alarm, ventilátor): 250 V/5 A AC Zobrazení údajů: Displejem LCD Nastavitelný teplotní rozsah: -25 C +99 C -25 C +55 C Stupeň ochrany krytím (svorky): IP 20 Stupeň ochrany krytím (po zabudování): IP 54 Průřez připojitelných vodičů: 1 mm ,5 mm 2 Ovládací napětí Počet stupňů (kondenzátorových baterií) Hmotnost TFJA V AC 7 kondenzátorových baterií + 1 pevný stupeň (CF) 1000 g TFJA V AC 12 kondenzátorových baterií + 1 pevný stupeň (CF) 1050 g I/18

18 Regulátory jalového výkonu Regulátory jalového výkonu s měřením ve třech fázích pro 7 a 12 kondenzátorových baterií Jednoduše programovatelné, mikroprocesorem řízené regulátory s rychlým řídícím zásahem zaručují optimální rozdělení jalového výkonu v dané instalaci a minimalizaci spotřeby elektrické energie. Jejich použití je účelné na kompenzaci jalového výkonu v třífázové, symetricky jako i nesouměrně zatížené soustavě. Po dobu testovacího režimu je převedeno nafázování, kontrola činnosti instalovaných kondenzátorových baterií a kalkulace požadovaného jalového výkonu pro jednotlivé stupně. V ručním režimu je možno nastavení parametrů regulátoru a individuální zapínání jednotlivých stupňů, s možností zobrazení cos ϕ jednotlivých fází, fázových proudů i napětí a jejich vyšších harmonických, činné, kapacitní a induktivní jalové jako i zdánlivé energie sítě. V automatickém režimu při každé periodě vykonávání řídícího zásahu je vypočítán požadovaný jalový výkon na dosažení žádaného účinníku, zobrazen je celkový účinník cos ϕ i charakter a počet připnutých stupňů a stav stupňů. Jednotlivé kondenzátorové baterie jsou zapínány a vypínány podle řídícího algoritmu a nastavených parametrů regulátoru, s cílem dosažení žádané hodnoty cos ϕ za nejkratší dobu regulace. Komplexní řídící algoritmus ovládá kondenzátorové baterie s minimálním počtem přepínaných stupňů, při dosažení maximální životnosti stykačů kapacitních baterií. Po dobu regulace probíhá průběžná kontrola stavu kompenzačních stupňů. V případě překročení kritických dopředu nastavených hodnot veličin se aktivuje alarmový výstup regulátoru, který je současně indikován i svitem Led na čelním panelu. Funkce Nastavitelný rozsah požadovaného účinníku sítě cos ϕ = (0,8 ind. 0,9 kap.) Automatický/manuální režim regulátoru Vzájemně nezávisle nastavitelný kapacitní jalový výkon jednotlivých stupňů Automatický výpočet požadovaného jalového výkonu Automatické nafázování se na síť Automatický výpočet hraničního proudu C/k Měřené, kontrolované a zobrazené veličiny Fázové napětí, fázové proudy, sdružené napětí, celkový proud, cos ϕ a faktor harmonického zkreslení jednotlivých fází Kapacitní jalový výkon, teplota baterií, frekvence, celkový účinník Činná, kapacitní a induktivní jalová i zdánlivá energie. Nastavitelné hodnoty Kritické hodnoty pro alarm: zvýšení napětí, zvýšení teploty, zvýšení harmonických napětí (V THD ; V 3 ; V 5 V 13 ) a proudu (I THD ; I 3 ; I 5 I 13 ), zvýšení poměru jalové/činné energie, překompenzování, nedokompenzování, časové zpoždění alarmu. Doba regulace: časové zpoždění při zapínání jako i vypínání kondenzátorových baterií. Ovládací napětí: 3 230/400 V ± 10 % Frekvence: 50/60 Hz Příkon: max. 10 VA Max. relativní vlhkost: 90 % Měřící proudové vstupy: 0,02 A... 5,5 A Převod měniče proudu: 5/5 A /5 A LCD rozhraní: 2 16 Typ A/D-převodníku: 10 bitový Vzorkovací frekvence: 64 vzorek/perioda Zatížitelnost výstupu na stykače: 250 V/5 A AC Zatížitelnost výstupu alarmu: 250 V/5 A AC Zatížitelnost ventilátorového výstupu: 250 V/5 A AC Zobrazení údajů: Displejem LCD Nastavitelný teplotní rozsah: -25 C +99 C -25 C +55 C Stupeň ochrany krytím (svorky): IP 20 Stupeň ochrany krytím (po zabudování): IP 54 Průřez připojitelných vodičů: 1 mm ,5 mm 2 Stykače na spínání kapacitních zátěží viz na str. G/34-G/35. ČSN EN Ovládací napětí Počet stupňů (kondenzátorových baterií) Hmotnost TFJA /400 V AC 7 ks kondenzátorových baterií + 1 pevný stupeň (CF) 1030 g TFJA /400 V AC 12 ks kondenzátorových baterií + 1 pevný stupeň (CF) 1130 g I/19

19 Regulátory jalového výkonu Regulátory jalového výkonu s měřením v jedné fázi pro 5 a 7 kondenzátorových baterií Používají se na kompenzaci jalového výkonu v třífázové, symetricky zatížené soustavě. Jednoduše programovatelné, mikroprocesorem řízené regulátory TFJA-06 s rychlým řídícím zásahem. Po dobu testovacího režimu je převedené nafázování, kontrola činnosti instalovaných kondenzátorových baterií a kalkulace požadovaného jalového výkonu pro jednotlivé stupně. V ručním režimu je možné nastavení parametrů regulátoru a individuální zapínání jednotlivých stupňů. V automatickém režimu při každé periodě vykonávání řídícího zásahu je vypočítán požadovaný jalový výkon na dosažení žádaného účinníku. Jednotlivé kondenzátorové baterie jsou zapínány a vypínány podle řídícího algoritmu a nastavených parametrů regulátoru, s cílem dosažení žádané hodnoty cos ϕ za nejkratší dobu regulace, se současnou signalizací připnutých stupňů a charakteru zátěže pomocí indikátorů Led na čelním panelu. Komplexní řídící algoritmus ovládá kondenzátorové baterie s minimálním počtem přepínaných stupňů, při dosažení maximální životnosti stykačů kapacitních baterií. Po dobu regulace probíhá průběžná kontrola stavu kompenzačních TFJA-05 stupňů a zobrazena je okamžitá hodnota cos ϕ. V případě překročení kritických dopředu nastavených hodnot veličin se aktivuje alarmový výstup regulátoru, který je současně indikován i svitem Led indikátoru na čelním panelu. Funkce Požadovaný účinník sítě je nastavitelný v rozmezí cos ϕ = (0,8 1,0) Automatický/manuální režim regulátoru Automatický výpočet požadovaného jalového výkonu Automatické nafázování se na síť Automatický výpočet hraničního proudu C/k Měřené, kontrolované a zobrazené veličiny Fázové napětí, účinník sítě cos ϕ Charakter zátěže, zapnutý stav baterií. Tyto veličiny jsou signalizovány pomocí Led indikátorů na čelním panelu. Nastavitelné hodnoty Kritické hodnoty pro alarm: zvýšení fázového napětí, překompenzování, nedokompenzování, časové zpoždění alarmu. Doba regulace: časové zpoždění při zapínání jako i vypínání kondenzátorových baterií. Ovládací napětí: 230 V AC ± 20 %, 50/60 Hz Převod měniče proudu: 5/5 A 5000/5 A Zatížitelnost výstupu na stykače: 250 V/5 A (TFJA-05), 250 V/3 A (TFJA-06) Zatížitelnost výstupu alarmu: 250 V/5 A (TFJA-05), 250 V/3 A (TFJA-06) Zobrazení údajů: 7-segmentový 3-digitový displej Led -25 C +55 C Stupeň ochrany krytím: IP 20 (svorky), IP 54 (po zabudování) Průřez připojitelných vodičů: 1 mm ,5 mm 2 ČSN EN TFJA-05 TFJA-06 Ovládací napětí Počet stupňů (kondenzátorových baterií) Hmotnost TFJA V AC 5 ks kondenzátorových baterií + 1 pevný stupeň (CF) 1000 g TFJA V AC 7 ks kondenzátorových baterií + 1 pevný stupeň (CF) 600 g I/20

20 Regulátory jalového výkonu Plnoautomatický regulátor jalového výkonu pro 5 kondenzátorových baterií Plnoautomatická činnost regulátoru s mikroprocesorovým řízením, bez ovládacích a nastavovacích prvků na čelním panelu. Používá se na kompenzaci jalového výkonu v třífázové, symetricky zatížené soustavě. Rychlý řídící zásah zaručuje optimální rozdělení jalového výkonu v dané instalaci a minimalizaci spotřeby elektrické energie. Funkce Zaručuje hodnotu účinníku v dané elektrické instalaci v rozmezí cos ϕ = (0,95 1,0) Pevné nastavení časového zpoždění při zapínání baterií: 14 s Pevné nastavení časového zpoždění při vypínání baterií: 5 s Kontrolované a zobrazené veličiny Okamžitá hodnota účinníku sítě cos ϕ (displejem Led) Charakter zátěže: induktivní, ohmická, kapacitní (indikátory Led na panelu) Stupně kondenzátorových baterií 1. stupeň 2. stupeň 3. stupeň 4. stupeň 5. stupeň Výkon stupňů baterií 1-1,5 kvar 2,5 kvar 5 kvar 10 kvar 20 kvar Algoritmus zapínání baterií, rozdělení jalového výkonu na jednotlivé stupně Pomocí bázového 1. stupně a váhových funkcí dalších stupňů, podle uvedené tabulky. Ovládací napětí: 230 V ± 10 %, 50/60 Hz Příkon: max. 5 VA Zobrazení údajů: 7-segmentovým displejem Led, 9 mm Měřící napěťový vstup: L1-N, 230 V Vzorkovací frekvence: 64 vzorek / perioda Zatížitelnost proudového vstupu: max. 7 A (trvalá), 20 A (za 1 s) Převod měniče proudu: 5/5 A 5000/5 A Zatížitelnost výstupu na stykače: 250 V/5 A AC Třída přesnosti: 1 % Relativní vlhkost: 20 % %, bez kondenzace -25 C +55 C Stupeň ochrany krytím: IP 20 (svorky); IP 54 (po zabudování) ČSN EN Průřez vodičů: 1 mm ,5 mm 2 TFJA-07 Ovládací napětí Počet stupňů (kondenzátorových baterií) Hmotnost TFJA V AC 5 ks kondenzátorových baterií 1200 g Rozměry a způsob zabudování regulátorů jalového výkonu Upevnění regulátorů jalového výkonu do výřezu na montážní desce se realizuje zasunutím dvou přibalených plastových upevňovacích elementů do vodících drážek přístrojů. Doporučená tloušťka montážní desky: 5 mm. Rozměry (mm) A (mm) B (mm) C (mm) D (mm) Upevňovací profil I/21
