Maximalizace výkonu ložiska. Hřídelové těsnicí kroužky HMS5 a HMSA10 Delší životnost Zlepšené těsnicí vlastnosti Vynikající odolnost vůči oleji

Transkript

1 Maximalizace výkonu ložiska Hřídelové těsnicí kroužky HMS5 a HMSA10 Delší životnost Zlepšené těsnicí vlastnosti Vynikající odolnost vůči oleji

2 Hřídelové těsnicí kroužky HMS5 a HMSA10 Základní vlastnosti Nová řada radiálních metrických hřídelových těsnicích kroužků s vnějším povrchem z elastomeru typů HMS5 a HMSA10 byla vytvořena podle norem ISO 6194 a DIN 3760 pro široké spektrum aplikací všech průmyslových oborů, např. převodovky. Nabízený rozsah rozměrů HMS5 a HMSA10 pokrývá celou rozměrovou řadu podle ISO 6194 a DIN 3760 až do průměru hřídele 250 mm. Hlavní vlastnosti: Nové optimalizované složení materiálu. Upravený těsnicí břit předepjatý pružinou. Optimalizovaný těsnicí břit a pružná část. Vlnová úprava vnějšího průměru. Pomocný břit (prachovka) u typu HMSA10. Konstrukce Vnější povrch z elastomeru poskytuje lepší u v díře tělesa, a to také při větší drsnosti povrchu a u dělených těles. Těsnící břit předepjatý pružinou přispívá ke schopnosti rychle reagovat na dynamické házení a udržuje jeho těsnicí schopnost i při velkém opotřebení. Těsnicí břit je upravený tak, aby se dosáhlo ostré těsnící hrany. Optimalizovaný těsnicí břit a pružná část umožňují lepší sledovatelnost povrchu a snášejí větší házení a nesouosost. Vlnová úprava vnějšího průměru zlepšuje těsnici schopnost a zajištění v montážní díře. Brání také odpružení při montáži. Pomocný těsnicí břit byl navržen s nulovým přesahem břitu vůči hřídeli, aby nedocházelo k dalšímu tření, a tím k vývinu tepla a ztrátě energie. Materiál Příklad montáže Kovová výztuha: Uhlíková ocel Pružina: Pružinová ocel Těsnicí břity a vnější průměr: Akrylnitrilový butadien (nitrilkaučuk) s tvrdostí 75 Shore A, kód materiálu SKF NBR Směs má přídavné označení RG. Nové složení nitrilkaučuku SKF 3243 je výsledkem dlouholetých zkušeností a nejnovějších poznatků v rámci vývoje materiálů společnosti SKF. Jeho hlavní výhody: Dobrá odolnost vůči stárnutí. Velmi dobrá odolnost vůči syntetickým olejům. Velmi dobrý pumpovací efekt. Dobrá odolnost vůči opotřebení. Pumpovací efekt je definován jako čas potřebný pro vrácení určitého množství oleje ze strany vzduchu na stranu oleje. Čím kratší je tato doba, tím vyšší je účinnost. Díky mikrostruktuře složení SKF NBR 3243 čerpá olej zpět okamžitě. Tabulka 1 a diagram 1 ukazují rozdíl mezi dříve užívaným standardním materiálem a novou směsí HMS5 RG a HMSA10 RG, a to z pohledu těsnicích schopností a životnosti. Kompletní sortiment HMS5 a HMSA10 je k dispozici na vyžádání i ve variantě z fluorkaučukové směsi se šroubovou pružinou z nerezové oceli. Toto složení má přídavné označení V a používá se v aplikacích s teplotami přesahujícími limitní možnosti nitrilkaučuku. Aplikace a provozní podmínky Těsnění řady HMS5 ( obr. 1) a HMSA10 ( obr. 2) byly navrženy pro optimální využití v aplikacích s mazáním olejem nebo plastickým mazivem při telotách -40 až C (-40 až 212 F), a krátkodobě až do teploty 120 C (248 F). Tato řada je vhodná i pro maziva v širokém rozmezí viskozit. Obvodová rychlost: až 14 m/s (2 755 ft/min) Provozní tlak: Max. 0,03 MPa (5 psi) Jedná se o maximální hodnoty pro dané provozní podmínky a neměly by nastat současně. Je nutno věnovat pozornost vzájemnému vlivu jednotlivých provozních podmínek. Pokyny pro obrábění Doporučení podle normy ISO Hřídel Tolerance: h11 Drsnost povrchu: R a 0,2 až 0,63 mm R z 0,8 až 2,5 mm Tvrdost: Min. 45 HRC Dokončování povrchu: bez směrové orientace, nejlépe zapichovacím broušením 2

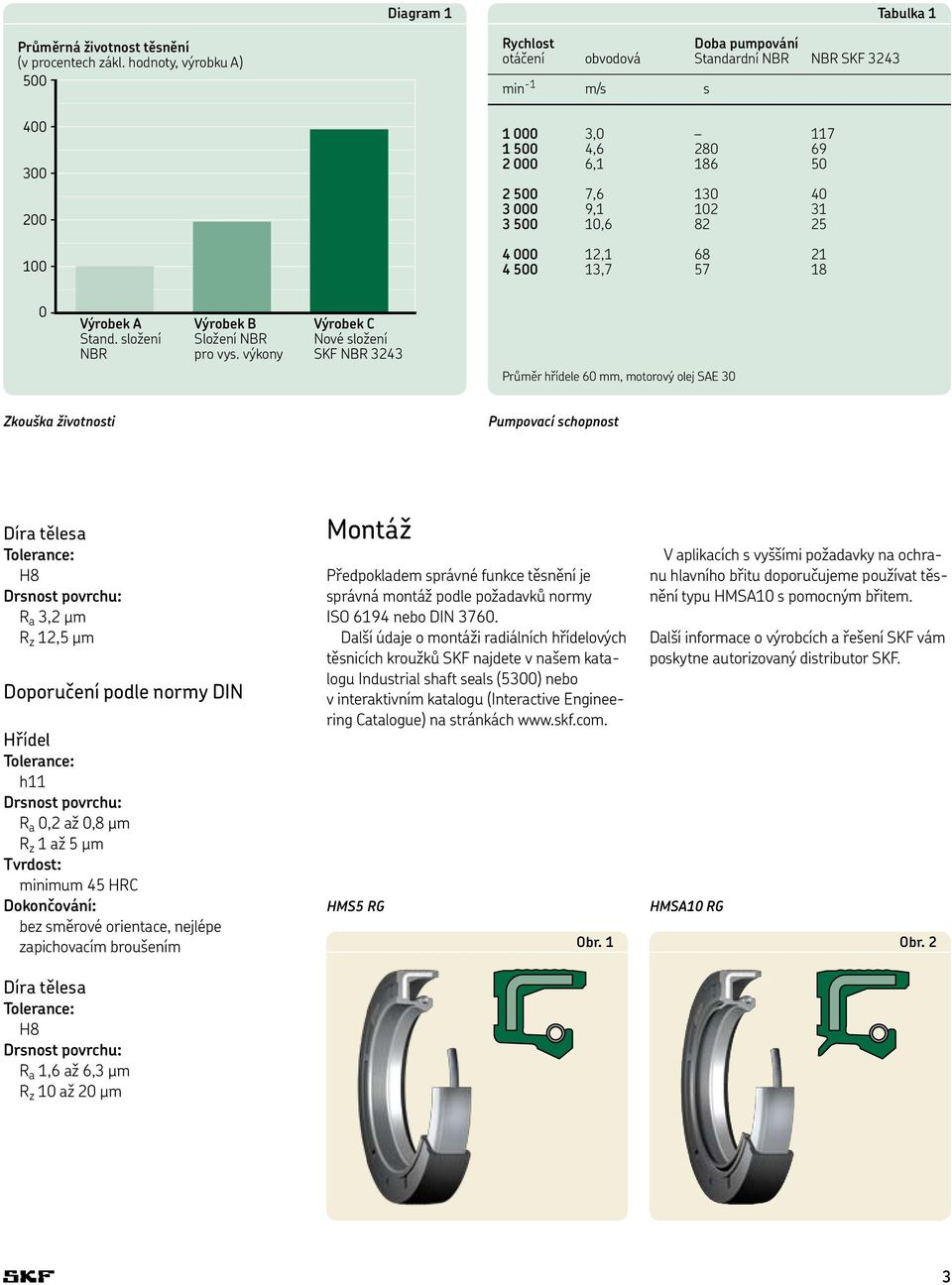

3 Diagram 1 Tabulka 1 Průměrná životnost (v procentech zákl. hodnoty, výrobku A) Rychlost Doba pumpování otáčení obvodová Standardní NBR NBR SKF 3243 min -1 m/s s , , , , , , , , Výrobek A Stand. složení NBR Výrobek B Složení NBR pro vys. výkony Výrobek C Nové složení SKF NBR 3243 Průměr hřídele 60 mm, motorový olej SAE 30 Zkouška životnosti Pumpovací schopnost Díra tělesa Tolerance: H8 Drsnost povrchu: R a 3,2 mm R z 12,5 mm Doporučení podle normy DIN Hřídel Tolerance: h11 Drsnost povrchu: R a 0,2 až 0,8 mm R z 1 až 5 mm Tvrdost: minimum 45 HRC Dokončování: bez směrové orientace, nejlépe zapichovacím broušením Díra tělesa Tolerance: H8 Drsnost povrchu: R a 1,6 až 6,3 mm R z 10 až 20 mm Montáž Předpokladem správné funkce je správná montáž podle požadavků normy ISO 6194 nebo DIN Další údaje o montáži radiálních hřídelových těsnicích kroužků SKF najdete v našem katalogu Industrial shaft seals (5300) nebo v interaktivním katalogu (Interactive Engineering Catalogue) na stránkách HMS5 RG Obr. 1 V aplikacích s vyššími požadavky na ochranu hlavního břitu doporučujeme používat typu HMSA10 s pomocným břitem. Další informace o výrobcích a řešení SKF vám poskytne autorizovaný distributor SKF. HMSA10 RG Obr. 2 3

4 Hřídelové těsnicí kroužky HMS5 a HMSA10 d mm b d 1 D CR * 16 7 CR * 22 7 CR * CR ** 22 7 CR * CR * 18 7 CR * 22 7 CR * 24 7 CR * CR * CR ** 20 6 CR * 20 7 CR * 22 7 CR * 24 7 CR * 25 7 CR * 26 7 CR * CR ** 22 5 CR * 22 6 CR * 22 7 CR * CR * 32 7 CR * CR * CR * 25 5 CR * 28 7 CR * 30 7 CR * CR ** 25 5 CR * 25 6 CR * 26 7 CR * 30 7 CR * 32 7 CR * 35 7 CR * CR * CR * 30 7 CR * 32 7 CR * 35 7 CR * 24 7 CR * 25 7 CR * 28 7 CR * * Následuje kód konstrukce a materiálu, určující jednu ze čtyř variant dostupné pro každý rozměr: HMS5 RG bez pomocného břitu, nitrilkaučuk HMS5 V bez pomocného břitu, fluorkaučuk. HMSA10 RG s pomocným břitem, nitrilkaučuk HMSA10 V s pomocným břitem, fluorkaučuk Příklad: CR 6x16x5 HMSA10 RG * ** Provedení konstrukce se liší od základní konstrukce a je označeno číslem, např. RG1 4

5 CR * 29 5 CR * 30 7 CR * 32 7 CR * 35 7 CR * 40 7 CR * CR * CR * 30 6 CR * 30 7 CR * 32 7 CR * 35 7 CR * 40 7 CR * CR * 30 8 CR * 32 7 CR * CR * 30 7 CR * 32 7 CR * 34 7 CR * 35 6 CR * 35 7 CR * 35 8 CR * CR * 36 7 CR * 38 7 CR * 40 7 CR * CR * 42 7 CR * CR * 47 7 CR * CR * 52 7 CR * CR * CR * CR * 35 7 CR * 36 7 CR * 38 8 CR * 40 7 CR * CR * CR * 47 7 CR * CR * CR * 37 7 CR * 40 7 CR * 42 8 CR * 47 7 CR * CR * 35 7 CR * 37 5 CR * 37 6 CR * 37 7 CR * 38 7 CR * 40 5 CR * 40 7 CR * 40 8 CR * CR * 42 6 CR * 42 7 CR * CR * 45 7 CR * 45 8 CR * CR * 46 7 CR * 47 7 CR * CR * CR * 52 7 CR * 52 8 CR * CR * 62 7 CR * 62 8 CR * CR * CR * 38 5 CR * 38 7 CR * 42 7 CR * 47 7 CR * CR * CR * 43 7 CR * CR * 5

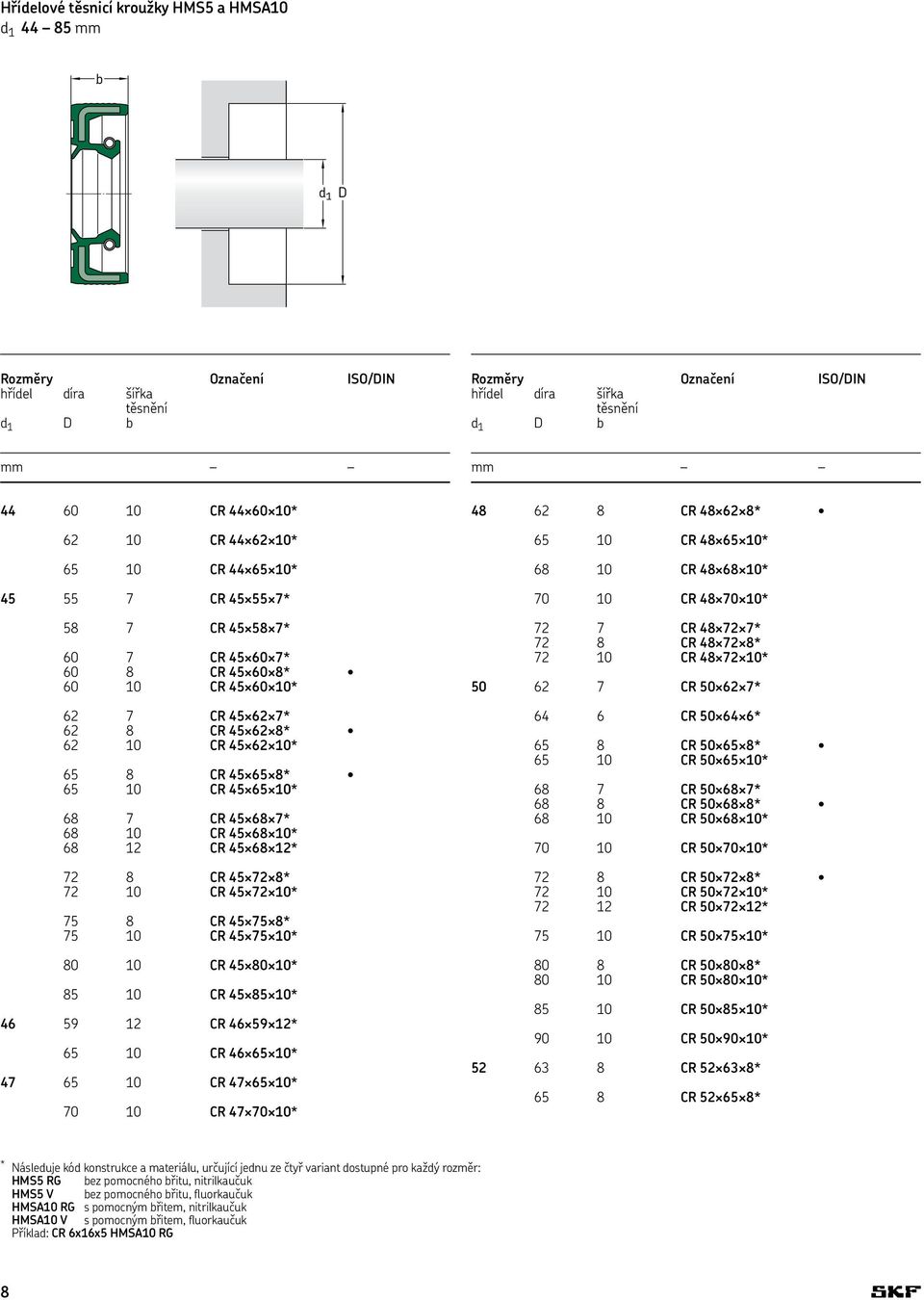

6 Hřídelové těsnicí kroužky HMS5 a HMSA10 d mm b d 1 D CR * 38 8 CR * 40 7 CR * 40 8 CR * 42 7 CR * 42 8 CR * 44 6 CR * 45 8 CR * 47 7 CR * CR * 52 7 CR * CR * CR * 42 6 CR * 42 7 CR * 42 8 CR * 44 7 CR * 45 7 CR * 45 8 CR * 46 7 CR * 47 6 CR * 47 7 CR * 47 8 CR * CR * 48 8 CR * 50 7 CR * 50 8 CR * CR * CR * 52 8 CR * CR * 55 7 CR * CR * 62 7 CR * CR * CR * CR * 43 7 CR * 44 7 CR * 45 7 CR * 45 8 CR * 47 6 CR * 47 7 CR * 47 8 CR * CR * 48 8 CR * 50 8 CR * CR * 52 7 CR * 52 8 CR * CR * CR * 72 7 CR * CR * 50 6 CR * * Následuje kód konstrukce a materiálu, určující jednu ze čtyř variant dostupné pro každý rozměr: HMS5 RG bez pomocného břitu, nitrilkaučuk HMS5 V bez pomocného břitu, fluorkaučuk HMSA10 RG s pomocným břitem, nitrilkaučuk HMSA10 V s pomocným břitem, fluorkaučuk Příklad: CR 6x16x5 HMSA10 RG 6

7 CR * 48 8 CR * 52 8 CR * CR * CR * 47 6 CR * 47 7 CR * 47 8 CR * 48 8 CR * 49 6 CR * 50 7 CR * 50 8 CR * CR * 52 7 CR * 52 8 CR * CR * 55 7 CR * 55 8 CR * CR * CR * CR * CR * 62 7 CR * 62 8 CR * CR * CR * CR * CR * CR * 50 7 CR * 52 7 CR * CR * 62 7 CR * CR * CR * 52 7 CR * 52 8 CR * CR * 55 7 CR * 55 8 CR * CR * 58 8 CR * CR * CR * 62 7 CR * 62 8 CR * CR * CR * 38, CR * CR * 52 6 CR * 52 7 CR * 52 8 CR * 55 7 CR * 55 8 CR * 56 8 CR * 58 7 CR * 58 8 CR * CR * CR * 62 6 CR * 62 7 CR * 62 8 CR * CR * CR * CR * 68 8 CR * CR * 72 7 CR * CR * CR * CR * CR * CR * 55 8 CR * 56 7 CR * 60 7 CR * 62 7 CR * 62 8 CR * CR * CR * CR * CR * CR * 72 8 CR * CR * CR * 7

8 Hřídelové těsnicí kroužky HMS5 a HMSA10 d mm b d 1 D CR * CR * CR * CR * 58 7 CR * 60 7 CR * 60 8 CR * CR * 62 7 CR * 62 8 CR * CR * 65 8 CR * CR * 68 7 CR * CR * CR * 72 8 CR * CR * 75 8 CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * 72 7 CR * 72 8 CR * CR * CR * 64 6 CR * 65 8 CR * CR * 68 7 CR * 68 8 CR * CR * CR * 72 8 CR * CR * CR * CR * 80 8 CR * CR * CR * CR * CR * 65 8 CR * * Následuje kód konstrukce a materiálu, určující jednu ze čtyř variant dostupné pro každý rozměr: HMS5 RG bez pomocného břitu, nitrilkaučuk HMS5 V bez pomocného břitu, fluorkaučuk HMSA10 RG s pomocným břitem, nitrilkaučuk HMSA10 V s pomocným břitem, fluorkaučuk Příklad: CR 6x16x5 HMSA10 RG 8

9 CR * 72 8 CR * CR * CR * CR * CR * 70 8 CR * CR * 72 8 CR * CR * CR * CR * CR * 80 8 CR * CR * 85 8 CR * CR * CR * CR * CR * CR * CR * 80 8 CR * CR * CR * CR * 75 8 CR * 80 8 CR * CR * CR * 85 8 CR * CR * 90 8 CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * 9

10 Hřídelové těsnicí kroužky HMS5 a HMSA10 d mm b d 1 D CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * CR * * Následuje kód konstrukce a materiálu, určující jednu ze čtyř variant dostupné pro každý rozměr: HMS5 RG bez pomocného břitu, nitrilkaučuk HMS5 V bez pomocného břitu, fluorkaučuk HMSA10 RG s pomocným břitem, nitrilkaučuk HMSA10 V s pomocným břitem, fluorkaučuk Příklad: CR 6x16x5 HMSA10 RG 10

11 CR * CR * CR * 11

12 SKF je registrovaná obchodní známka SKF Group. SKF 2006 Obsah této publikace je autorským vlastnictvím vydavatele a nemůže být reprodukován (ani výňatky) bez udělení povolení. Byla věnována veškerá péče zajištění přesnosti informací obsažených v této publikaci, ale nemůže být přijata žádná zodpovědnost za jakékoliv ztráty nebo škody, ať již přímé, nepřímé nebo následné, vzniklé z použití informací obsažených v této publikaci. Publikace 6234 CS Březen skf.com skf.cz
