1 PROVOZNÍ NÁVOD C4000 Advanced Ex Bezpečnostní světelný závěs

2 Popisovaný produkt C4000 Advanced Ex Výroce SICK AG Erwin-Sick-Str Waldkirch Německo Právní upozornění Tento dokument je chráněn autorským právem. Tím odůvodněná práva pozůstávají u firmy SICK AG. Rozmnožování dokumentu neo jeho částí je povoleno jenom v rozmezí zákonných ustanovení autorského zákona. Každá změna neo zkrácení překladu dokumentu ez výslovného písemného povolení firmy SICK AG je zakázáno. Ochodní značky uvedené v tomto dokumentu jsou výhradním vlastnictvím jejich majitelů. SICK AG. Všechna práva vyhrazena. Překlad originálního dokumentu Tento dokument je překladem originálního dokumentu společnosti SICK AG. 2 P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

3 OBSAH Osah 1 K tomuto dokumentu Pro vaši ezpečnost Použití v souladu s určením Základní ezpečnostní pokyny Montáž Bezpečnost Vyalení Montáž Montáž ezpečnostního světelného závěsu v pouzdru na ochranu proti výuchu (pouze při použití ezpečnostního světelného závěsu v Severní Americe) Montáž volitelného kaelového šrouení Montáž rukojetí na kryt pouzdra na ochranu proti výuchu Montáž ezpečnostního světelného závěsu Elektrická instalace Bezpečnost Vyrovnání vysílače a přijímače Údrža Pravidelné čištění Technické údaje Datový list Taulka hmotností Rozměrové výkresy Ojednací údaje Osah dodávky Ojednací údaje C4000 Advanced Ex Příslušenství Držáky Připojovací technika Pomůcka pro vyrovnání Příloha Shoda se směrnicemi EU Seznam ilustrací Seznam taulek /YSV5/ SICK P ROV OZ NÍ N ÁV OD C4000 Advanced Ex 3

4 1 K TOMUTO DOKUMENTU 1 K tomuto dokumentu Tento provozní návod musí ýt k dispozici všem osoám, které s ezpečnostním světelným závěsem C4000 Advanced Ex pracují. Než udete s ezpečnostním světelným závěsem C4000 Advanced Ex pracovat, pozorně si tento provozní návod přečtěte a ujistěte se, že jeho osahu úplně rozumíte. Rozsah platnosti Tento provozní návod platí jen pro ezpečnostní světelný závěs C4000 Advanced Ex s následujícím osahem typového štítku v poli Operating Instructions: /YIZ /YSV5 Tento provozní návod platí pouze ve spojení se základním provozním návodem Bezpečnostní světelný závěs C4000 Standard/Advanced (číslo výroku SICK , změnový list WA65 neo novější). Pokud v tomto dokumentu není uvedeno jinak, platí informace uvedené v základním provozním návodu, vztahující se k ezpečnostnímu světelnému závěsu C4000 Advanced ez rozšiřujícího konektoru a s příslušnou výškou ochranného pole a rozlišením. Tento dokument je součástí produktů s níže uvedenými ojednacími čísly SICK (tento dokument ve všech dostupných jazykových verzích): /YSV5 4 P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

5 PRO VAŠI BEZPEČNOST 2 2 Pro vaši ezpečnost 2.1 Použití v souladu s určením Při použití ezpečnostního světelného závěsu C4000 Advanced Ex respektujte dodatečně k údajům v základním provozním návodu pro ezpečnostní světelný závěs C4000 Advanced ještě následující upozornění. Bezpečnostní světelný závěs C4000 Advanced Ex je ezkontaktní ochranné zařízení (ESPE) vhodné pro následující aplikace: zaezpečení neezpečných míst zaezpečení přístupu zaezpečení neezpečného prostoru Bezpečnostní světelný závěs C4000 Advanced Ex je vhodný pouze pro použití v uzavřených prostorech. Má certifikaci UL/cUL pro následující neezpečné olasti definované v normách National Electrical Code a Canadian Electrical Code : třída I, skupiny C, D třída II, skupiny E, F, G třída III Bezpečnostní světelný závěs C4000 Advanced Ex navíc splňuje normy EN :2012/A11:2013 / IEC Edition 6.0, EN :2014 / IEC Edition 7.0, EN :2014 / IEC Edition 2.0 a je certifikovaný pro následující neezpečné prostory: II 2 G Ex d IIB T6 II 2 D Ex t IIIC T56 C D IP6X Ex d IIB T6 Ex t IIIC T56 C D IP6X DEMKO 14 ATEX 1315X IECEx UL X Bezpečnostní světelný závěs C4000 Advanced Ex neuvolňuje do svého okolního prostředí žádné látky narušující smáčivost laku, žádné těkavé silikony ani pevné části neo materiály. Předvídatelné nesprávné použití Bezpečnostní světelný závěs C4000 Advanced Exnení vhodný pro následující použití: pod širým neem ve vodě v olastech zasažených odlétajícími jiskrami /YSV5/ SICK PR OV OZN Í NÁ V OD C4000 Advanced Ex 5

6 2 PRO VAŠI BEZPEČNOST Neezpečí vznícení Při nedodržení pokynů hrozí neezpečí vznícení. Vysílač, přijímač a dodaná vedení ezpečnostního světelného závěsu C4000 Advanced nejsou určeny pro použití ve výušném prostředí Je na odpovědnosti kupujícího, montéra a uživatele, ay tato vedení yla uložena do vhodných kaelových vedení s ochranou proti výuchu a/neo kaelových šrouení tak, ay yla zaručena integrita systému. Informace o klasifikaci zařízení, pokud jde o třídu a skupinu neezpečného prostoru, jsou zaznamenány na typovém štítku každého pouzdra na ochranu proti výuchu. Každé zařízení, které prostupuje do pouzdra na ochranu proti výuchu, musí ýt, pokud jde o jeho třídu a skupinu neo zónu neezpečného prostoru, vhodné pro okolní prostředí, ve kterém je pouzdro na ochranu proti výuchu nainstalováno. Neezpečí vznícení Při nedodržení pokynů hrozí neezpečí vznícení. Pokud se ezpečnostní světelný závěs používá v okolním prostředí, které je klasifikováno jako t IIIC, tc IIIB neo tc IIIC, kryt nesmí ýt odstraněn, a to ani dočasně (např. za účelem údržy). Neezpečí vznícení Při nedodržení pokynů hrozí neezpečí vznícení. Pouze při použití ezpečnostního světelného závěsu mimo Severní Ameriku: Musí ýt namontovány kaelové šrouení. Kaelové šrouení musí ýt certifikováno pro okolní prostředí podle d a t. Neezpečí vznícení Při nedodržení pokynů hrozí neezpečí vznícení. Pouze při použití ezpečnostního světelného závěsu v Severní Americe: Veškeré nepoužité průchodky vedení musí ýt uzavřeny. Schváleny jsou uzávěry s minimálně pěti (5) plnými otáčkami závitu a tloušťkou minimálně 3,175 mm (1/8"). V každém nainstalovaném kaelovém vedení musí ýt umístěna těsnění (ve vzdálenosti maximálně 457 mm (18") od pouzdra na ochranu proti výuchu), ay yla splněna ustanovení nejnovějšího vydání National Electrical Code, odstavce a/neo , jakož i všech ostatních aplikovaných předpisů. 6 P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

7 PRO VAŠI BEZPEČNOST Základní ezpečnostní pokyny Neezpečí neúčinnosti ochranného zařízení Neezpečný stav stroje se při nesprávném použití případně neukončí neo se neukončí včas. Než udete s přístrojem pracovat, pozorně si přečtěte tento dokument a ujistěte se, že jeho osahu úplně rozumíte. Dodržujte zejména všechny ezpečnostní pokyny uvedené v tomto dokumentu. VAROVÁNÍ Neezpečí neúčinnosti ochranného zařízení Respektujte následující upozornění, ay ylo zajištěno správné a ezpečné použití ez pečnostního světelného závěsu C4000 Advanced Ex. Pro montáž a použití elektrických přístrojů v prostředí ohroženém explozí a pro jejich uvedení do provozu a pravidelnou technickou kontrolu je nutno dodržovat speciální národní a mezinárodní předpisy a směrnice, zejména National Electrical Code, článek 500, a směrnici ATEX 2014/34/EU. Výroce a provozovatel stroje, který je používán u ezpečnostního světelného závěsu, nesou odpovědnost za dodržování všech použitelných ezpečnostních předpisů a směrnic. Tento provozní návod musí ýt k dispozici osluze stroje, u kterého se ezpeč nostní světelný závěs používá. Osluha musí ýt oprávněnou osoou zaško lena pro použití zařízení a musí ýt vyzvána, ay si provozní návod přečetla a řídila se podle něj. POZNÁMKA Oraťte se na společnost SICK, chcete-li získat další informace k níže uvedeným spo jům chráněným proti výuchu: /YSV5/ SICK spojení mezi sklem a krytem spojení mezi sklem a pouzdrem na ochranu proti výuchu P R O V O Z N Í N Á V O D C4000 Advanced Ex 7

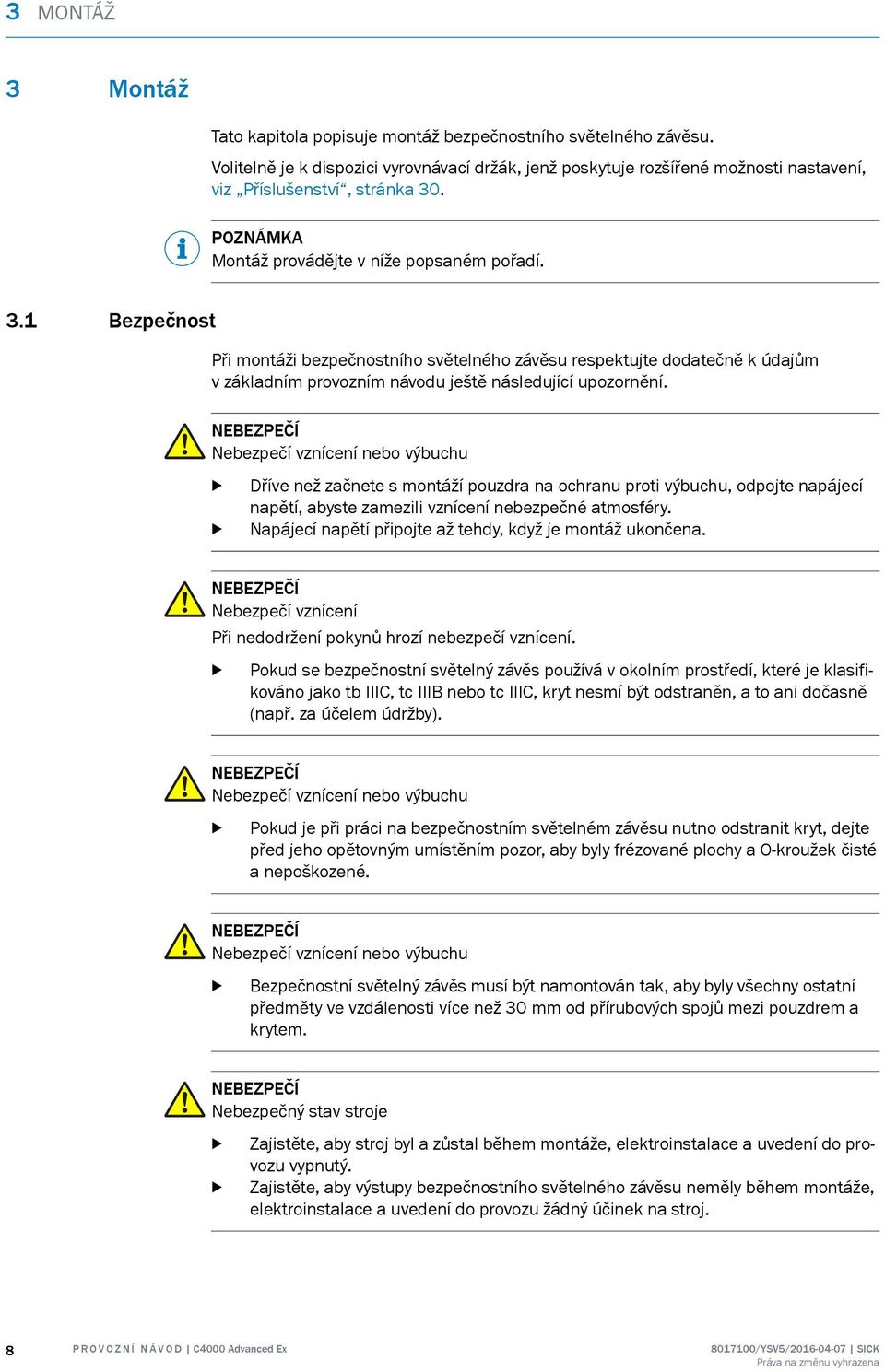

8 3 MONTÁŽ 3 Montáž Tato kapitola popisuje montáž ezpečnostního světelného závěsu. Volitelně je k dispozici vyrovnávací držák, jenž poskytuje rozšířené možnosti nastavení, viz Příslušenství, stránka 30. POZNÁMKA Montáž provádějte v níže popsaném pořadí. 3.1 Bezpečnost Při montáži ezpečnostního světelného závěsu respektujte dodatečně k údajům v základním provozním návodu ještě následující upozornění. Neezpečí vznícení neo výuchu Dříve než začnete s montáží pouzdra na ochranu proti výuchu, odpojte napájecí napětí, ayste zamezili vznícení neezpečné atmosféry. Napájecí napětí připojte až tehdy, když je montáž ukončena. Neezpečí vznícení Při nedodržení pokynů hrozí neezpečí vznícení. Pokud se ezpečnostní světelný závěs používá v okolním prostředí, které je klasifi kováno jako t IIIC, tc IIIB neo tc IIIC, kryt nesmí ýt odstraněn, a to ani dočasně (např. za účelem údržy). Neezpečí vznícení neo výuchu Pokud je při práci na ezpečnostním světelném závěsu nutno odstranit kryt, dejte před jeho opětovným umístěním pozor, ay yly frézované plochy a O-kroužek čisté a nepoškozené. Neezpečí vznícení neo výuchu Bezpečnostní světelný závěs musí ýt namontován tak, ay yly všechny ostatní předměty ve vzdálenosti více než 30 mm od příruových spojů mezi pouzdrem a krytem. Neezpečný stav stroje 8 Zajistěte, ay stroj yl a zůstal ěhem montáže, elektroinstalace a uvedení do pro vozu vypnutý. Zajistěte, ay výstupy ezpečnostního světelného závěsu neměly ěhem montáže, elektroinstalace a uvedení do provozu žádný účinek na stroj. P R O V O Z N Í N Á V O D C4000 Advanced Ex /YSV5/ SICK

9 MONTÁŽ 3 Neezpečí neúčinnosti ochranného zařízení V případě nedalosti neudou osoy či části těla, které mají ýt chráněny, rozpoznány. K montáži používejte pouze držáky doporučené společností SICK. Proveďte vhodná opatření k tlumení virací, jestliže virace a požadavky na rázy přesahují hodnoty a zkušení podmínky uvedené v datovém listu, viz Datový list, stránka 25. UPOZORNĚNÍ Neezpečí zranění velkou hmotností Zvedání a pohy těžkých řemen může způsoit zranění. Nezajištěná těžká řemena se mohou např. převrátit a způsoit pohmoždění. Bezpečnostní světelný závěs zvedejte vždy prostřednictvím pomůcky neo ve dvou. Noste vhodný ochranný oděv a ezpečnostní ouv. 3.2 Vyalení Zkontrolujte komponenty z hlediska úplnosti a neporušenosti všech dílů, viz Osah dodávky, stránka 29. V případě reklamací se oraťte na příslušnou poočku společnosti SICK. 3.3 Montáž Neezpečí vznícení neo výuchu Dříve než začnete s montáží pouzdra na ochranu proti výuchu, odpojte napájecí napětí, ayste zamezili vznícení neezpečné atmosféry. Napájecí napětí připojte až tehdy, když je montáž ukončena. Neezpečí vznícení Při nedodržení pokynů hrozí neezpečí vznícení. Pokud se ezpečnostní světelný závěs používá v okolním prostředí, které je klasifikováno jako t IIIC, tc IIIB neo tc IIIC, kryt nesmí ýt odstraněn, a to ani dočasně (např. za účelem údržy). Neezpečí vznícení neo výuchu Pokud je při práci na ezpečnostním světelném závěsu nutno odstranit kryt, dejte před jeho opětovným umístěním pozor, ay yly frézované plochy a O-kroužek čisté a nepoškozené. Montáž se skládá ze tří neo čtyř kroků: 1. Pokud jste ezpečnostní světelný závěs zakoupili smontovaný, tento krok přeskočte. Nejdříve namontujte ezpečnostní světelný závěs C4000 Advanced pomocí oou dodaných držáků Swivel-Mount a dodaného upevňovacího úhelníku v pouzdru na ochranu proti výuchu. Doporučená pomůcka: zahnutý nástrčkový klíč /YSV5/ SICK PR OV OZN Í NÁ V OD C4000 Advanced Ex 9

10 3 MONTÁŽ V případě potřey namontujte kaelová šrouení. Upevněte dodané rukojeti na kryt pouzdra. Namontujte ezpečnostní světelný závěs v pouzdru na ochranu proti výuchu na stroj. Pouzdro na ochranu proti výuchu lze upevnit uď přímo, neo pomocí vyrov návacího držáku (dostupné jako příslušenství, viz Příslušenství, stránka 30). POZNÁMKA Přečtěte si tento odstavec dříve, než namontujete ezpečnostní světelný závěs. Přečtěte si odstavec Vyrovnání vysílače a přijímače, stránka 21. Montáž ezpečnostního světelného závěsu v pouzdru na ochranu proti výuchu (pouze při použití ezpečnostního světelného závěsu v Severní Americe) POZNÁMKA Přeskočte tuto kapitolu, pokud jste ezpečnostní světelný závěs održeli již nainstalo vaný. Neezpečí vznícení neo výuchu Použijte upevňovací šrouy s mezí skluzu minimálně 640 MPa a umístěte kryt na pouzdro na ochranu proti výuchu. POZNÁMKA Pro montáž pouzdra na ochranu proti výuchu jsou vhodné výlučně ezpečnostní svě telné závěsy s rozlišením 30 mm Uvolněte upevňovací šrouy krytu a sejměte kryt z pouzdra na ochranu proti výu chu. Držáky Swivel-Mount umístěte na horní a dolní koncovou krytku ezpečnostního světelného závěsu. Upevňovací úhelník upevněte pomocí dodaných upevňovacích šrouů na distanční držák. Upevňovací úhelník vyrovnejte pomocí dvou lícovaných kolíků. Upevňovací šrouy utáhněte utahovacím momentem od 5 do 5,5 Nm. Namontovaný upevňovací úhelník upevněte pomocí dvou vložek do drážky přili žně v polovině délky ezpečnostního světelného závěsu tak, ay se distanční držák nacházel za ezpečnostním světelným závěsem. Šrouy u vložek do drážky pevně utáhněte rukou. Bezpečnostní světelný závěs umístěte v pouzdru na ochranu proti výuchu tak, ay se připojovací kael nacházel na stejném konci pouzdra na ochranu proti výuchu jako jeho otvor NPT o velikosti 3/4". Držáky Swivel-Mount a distanční držák upevněte pomocí dodaných upevňovacích šrouů k tomu do určených montážních otvorů v pouzdru na ochranu proti výu chu. Upevňovací šrouy držáků Swivel-Mount utáhněte utahovacím momentem od 2,5 do 3 Nm. Vyšší utahovací moment může držáky Swivel-Mount poškodit, nižší uta hovací moment nenaízí dostatečnou ochranu proti viracím. P R O V O Z N Í N Á V O D C4000 Advanced Ex /YSV5/ SICK

11 MONTÁŽ 3 Orázek 1: Montáž ezpečnostního světelného závěsu v pouzdru na ochranu proti výuchu 2 1 Orázek 2: Vyrovnání ezpečnostního světelného závěsu v pouzdru na ochranu proti výuchu Změřte vzdálenost od konce krytu až k prvnímu můstku. Detailní zvětšení 8. Bezpečnostní světelný závěs vyrovnejte v pouzdru na ochranu proti výuchu tak, ay yly splněny následující podmínky: Každý můstek okna krytu smí zakrývat pouze jednu optickou čočku. První můstek ze strany připojení musí v závislosti na výšce ochranného pole zakrývat následující optickou čočku: /YSV5/ SICK PR OV OZN Í NÁ V OD C4000 Advanced Ex 11

12 3 MONTÁŽ Výška ochranného pole Zakrytá optická čočka 600 mm 6. optická čočka 900 mm 2. optická čočka mm 2. optická čočka Šrouy, pomocí kterých je upevněn upevňovací úhelník na pouzdro na ochranu proti výuchu, utáhněte utahovacím momentem od 12 do 13 Nm. Šrouy, pomocí kterých je upevněn upevňovací úhelník na ezpečnostní světelný závěs, utáhněte utahovacím momentem od 5 do 5,5 Nm. Šrouy, pomocí kterých je ezpečnostní světelný závěs upevněn do držáků SwivelMount, utáhněte utahovacím momentem od 2,5 do 3 Nm. Připojovací kael veďte přes otvor NPT o velikosti 3/4". Zajistěte, ay závit otvoru NPT o velikosti 3/4" neyl poškozen. Pokud je nezytné kaelové šrouení, namontujte je podle instrukcí, viz Montáž volitelného kaelového šrouení, stránka 12.viz Montáž volitelného kaelo vého šrouení, stránka 12. Kryt pomocí dodaných upevňovacích šrouů a podložek umístěte na pouzdro na ochranu proti výuchu. Upevňovací šrouy utáhněte utahovacím momentem od 11,5 do 14,5 Nm. POZNÁMKA Podložky jsou zapotřeí k tomu, ay ylo dosaženo stupně krytí IP Montáž volitelného kaelového šrouení V závislosti na národních předpisech a směrnicích může ýt zapotřeí instalace kaelo vého šrouení. Kaelové šrouení je k dostání jako příslušenství Vedení veďte skrz kaelové šrouení. Kaelové šrouení zašrouujte do otvoru NPT o velikosti 3/4" na pouzdru na ochranu proti výuchu. Manžetu kaelového šrouení utáhněte tak, ay ylo vedení ezpečně upevněno. Neezpečí vznícení neo výuchu Montáž rukojetí na kryt pouzdra na ochranu proti výuchu Zkontrolujte závit otvoru NPT o velikosti 3/4" z hlediska poškození. Zařízení nepoužívejte, pokud je závit otvoru NPT o velikosti 3/4" poškozený. Oě rukojeti upevněte pomocí dodaných šrouů M6 na kryt pouzdra na ochranu proti výuchu. Šrouy utáhněte utahovacím momentem od 4,5 do 5 Nm. P R O V O Z N Í N Á V O D C4000 Advanced Ex /YSV5/ SICK

13 MONTÁŽ 3 Orázek 3: Montáž oou rukojetí Montáž ezpečnostního světelného závěsu Všeoecné pokyny k montáži Místo montáže musí vykazovat dostatečnou stailitu pro hmotnost ezpečnostního světelného závěsu. Vysílač a přijímač namontujte na rovný podklad. Vysílač a přijímač namontujte ve stejné výšce. Konec s připojovacím kaelem musí u oou zařízení ukazovat stejným směrem. Orázek 4: Nesprávná montáž vysílače a přijímače Vysílač a přijímač nesmí ýt namontovány se vzájemným pootočením o 180. Věnujte pozornost správnému vyrovnání vysílače a přijímače. Optiky vysílače a přijímače musí ležet proti soě /YSV5/ SICK PR OV OZN Í NÁ V OD C4000 Advanced Ex 13

14 3 MONTÁŽ Rovnoěžnost komponent příp. zkontrolujte pomocí vodováhy. Vyrovnávací držák umožňuje otočení vysílače a přijímače kolem osy zařízení a správné vyrovnání, viz Vyrovnání vysílače a přijímače, stránka 21. Montáž ezpečnostního světelného závěsu ez vyrovnávacího držáku Osah dodávky 4x 4x Potřené nářadí vel. klíče 13 mm Orázek 5: Montáž ezpečnostního světelného závěsu ez vyrovnávacího držáku Použijte klíč na šrouy s velikostí = 13 mm. Orázek 6: Montáž ezpečnostního světelného závěsu ez vyrovnávacího držáku, krok 1 1. Dva šrouy M8 pro upevnění spodního konce pouzdra na ochranu proti výuchu zašrouujte se 6 až 8 otáčkami. Mezi šrouy a montážní plochou nechte dostatek místa pro spodní konec pouzdra na ochranu proti výuchu. Orázek 7: Montáž ezpečnostního světelného závěsu ez vyrovnávacího držáku, krok 2 14 P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

15 MONTÁŽ 3 2. Pouzdro na ochranu proti výuchu umístěte na oa šrouy tak, ay montážní otvory přímo doléhaly na částečně zašrouované šrouy. Orázek 8: Montáž ezpečnostního světelného závěsu ez vyrovnávacího držáku, kroky 3 a 4 3. Horní konec pouzdra na ochranu proti výuchu upevněte pomocí dvou šrouů M8 na montážní plochu. 4. Spodní dva šrouy M8 pevně utáhněte. Montáž ezpečnostního světelného závěsu s vyrovnávacími držáky Osah dodávky 4x 4x Č. výr x 4x Potřené nářadí vel. klíče 13 mm Orázek 9: Montáž ezpečnostního světelného závěsu s vyrovnávacími držáky /YSV5/ SICK PR OV OZN Í NÁ V OD C4000 Advanced Ex 15

16 3 MONTÁŽ Orázek 10: Sestavení vyrovnávacích držáků 1. Spodní vyrovnávací držák namontujte tak, ay závitový otvor ukazoval směrem nahoru a hlava upínacího šrouu ukazovala směrem dolů. 2. Spodní vyrovnávací držák co nejvíce otočte na stranu. Vyrovnávací držák na otevřené straně pevně sešrouujte pomocí prvního šrouu M8 přes průchozí otvor. 3. Otočte spodní vyrovnávací držák na druhou stranu. Vyrovnávací držák pevně sešrouujte pomocí dvou šrouů M8. 4. Horní vyrovnávací držák namontujte tak, ay závitový otvor ukazoval směrem dolů a hlava upínacího šrouu ukazovala směrem nahoru. 5. Horní vyrovnávací držák co nejvíce otočte na stranu. Vyrovnávací držák na otevřené straně pevně sešrouujte pomocí prvního šrouu M8 přes průchozí otvor. 6. Otočte horní vyrovnávací držák na druhou stranu. Vyrovnávací držák pevně sešrouujte pomocí dvou šrouů M8. 16 P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

17 MONTÁŽ 3 Orázek 11: Montáž ezpečnostního světelného závěsu s vyrovnávacími držáky, kroky 1 až 6 7. Dva šrouy M8 pro upevnění spodního konce pouzdra na ochranu proti výuchu zašrouujte se 6 až 8 otáčkami do spodního vyrovnávacího držáku. Mezi šrouy a vyrovnávacím držákem nechte dostatek místa pro spodní konec pouzdra na ochranu proti výuchu. Orázek 12: Montáž ezpečnostního světelného závěsu s vyrovnávacími držáky, krok 7 8. Pouzdro na ochranu proti výuchu umístěte na oa šrouy tak, ay montážní otvory přímo doléhaly na částečně zašrouované šrouy. Orázek 13: Montáž ezpečnostního světelného závěsu s vyrovnávacími držáky, krok 8 9. Horní konec pouzdra na ochranu proti výuchu upevněte pomocí dvou šrouů M8 na horní vyrovnávací držák /YSV5/ SICK PR OV OZN Í NÁ V OD C4000 Advanced Ex 17

18 3 MONTÁŽ 10. Spodní dva šrouy pevně utáhněte. Orázek 14: Montáž ezpečnostního světelného závěsu s vyrovnávacími držáky, kroky 9 a Bezpečnostní světelné závěsy natočte tak, ay yly vzájemně vyrovnány a přijímač přijímal co možná nejsilnější signál. 18 P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

19 MONTÁŽ 3 28 Nm 28,5 Nm 28 Nm 28,5 Nm Orázek 15: Montáž ezpečnostního světelného závěsu s vyrovnávacími držáky, kroky 11 a Upínací šrouy na všech vyrovnávacích držácích utáhněte utahovacím momentem od 28 do 28,5 Nm, ay yl ezpečnostní světelný závěs zafixován v této poloze /YSV5/ SICK PR OV OZN Í NÁ V OD C4000 Advanced Ex 19

20 4 ELEKTRICKÁ INSTALACE 4 Elektrická instalace 4.1 Bezpečnost Při elektroinstalaci ezpečnostního světelného závěsu respektujte dodatečně k údajům v základním provozním návodu ještě následující upozornění. Neezpečí vznícení Při nedodržení hrozí neezpečí vznícení Dříve než od zařízení odpojíte připojovací kael, vypněte vždy napájecí napětí. Zajistěte, ay veškerá elektrická spojení k zařízení neo připojení yla chráněna. Stupeň krytí IP připojení, a tím i zařízení, je zaručen pouze tehdy, když jsou chráněna připojení. V opačném případě se cizí předměty mohou dostat do prostoru přípojek. To může při dalším zapnutí zařízení způsoit výuch. V každém případě učiňte vhodná technická opatření, ay yl zaručen stupeň krytí IP připojovacích kaelů. Neezpečí vznícení Při nedodržení pokynů hrozí neezpečí vznícení. Pokud se ezpečnostní světelný závěs používá v okolním prostředí, které je klasifikováno jako t IIIC, tc IIIB neo tc IIIC, kryt nesmí ýt odstraněn, a to ani dočasně (např. za účelem údržy). Neezpečí vznícení neo výuchu Pokud je při práci na ezpečnostním světelném závěsu nutno odstranit kryt, dejte před jeho opětovným umístěním pozor, ay yly frézované plochy a O-kroužek čisté a nepoškozené. Neezpečí vznícení neo výuchu Dříve než otevřete pouzdro na ochranu proti výuchu, odpojte napájecí napětí, ayste zamezili vznícení neezpečné atmosféry. Napájecí napětí připojte až tehdy, když je elektrická instalace ukončena. Neezpečí vznícení neo výuchu Jakékoliv připojení ochranného uzemnění (PE) k pouzdru na ochranu proti výuchu musí ýt provedeno minimálně jedním vodičem, jehož průřez odpovídá požadavkům následující taulky. Průřez vnějšího vodiče S S 16 mm 2 16 mm 2 < S 35 mm 2 16 mm 2 S > 35 mm 2 Minimální průřez příslušného vodiče ochranného uzemnění S P S 0,5 S Taulka 1: Minimální průřez vodiče pro ochranné uzemnění (PE) 20 P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

21 VYROVNÁNÍ VYSÍLAČE A PŘIJÍMAČE 5 5 Vyrovnání vysílače a přijímače Po montáži a elektrické instalaci je nutno vysílač a přijímač vzájemně vyrovnat. Neezpečný stav stroje Zajistěte, ay výstupy ezpečnostního světelného závěsu neměly ěhem procesu vyrovnávání žádný účinek na stroj. POZNÁMKA Není-li vyrovnání při přímé montáži ezpečnostního světelného závěsu možné, použijte vyrovnávací držák, který je volitelně k dispozici. Vyrovnání pomocí vyrovnávacího držáku Pomocí vyrovnávacího držáku lze ezpečnostní světelný závěs seřídit následujícím způ soem: Natočení (± 45 ) Orázek 16: Natočení pomocí vyrovnávacího držáku Vzájemné vyrovnání vysílače a přijímače Vysílač a přijímač vzájemně vyrovnáte pomocí vyrovnávacího držáku následujícím způ soem: /YSV5/ SICK Dávejte pozor na montážní výšky vysílače a přijímače. Oě zařízení musí ýt namontována ve stejné výšce. Zajistěte odélníkové ochranné pole. Vysílač a přijímač musí ýt namontovány rov noěžně vůči soě. Zapněte napájecí napětí ezpečnostního světelného závěsu. Vyrovnejte vysílač s přijímačem tak, že vysílač natočíte. P R O V O Z N Í N Á V O D C4000 Advanced Ex 21

22 5 VYROVNÁNÍ VYSÍLAČE A PŘIJÍMAČE Vyrovnejte přijímač s vysílačem tak, že přijímač natočíte. Postupujte podle pokynů pro vyrovnání v základním provozním návodu. Pokud je dosaženo optimálního vyrovnání, komponenty zafixujte ve vyrovnávacích držácích utahovacím momentem od 28 do 28,5 Nm. Napájecí napětí vypněte a znovu zapněte. Zkontrolujte indikátor kvality vyrovnání, jak je popsáno v základním provozním návodu, ayste zajistili, že komponenty udou i nadále vzájemně správně vyrovnány. 22 P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

23 ÚDRŽBA 6 6 Údrža Neezpečí vznícení neo výuchu Dříve než provedete údržářské práce, odpojte napájecí napětí, ayste zamezili vznícení neezpečné atmosféry. Napájecí napětí připojte až tehdy, když jsou údržářské práce ukončeny. Neezpečí vznícení Při nedodržení pokynů hrozí neezpečí vznícení. Pokud se ezpečnostní světelný závěs používá v okolním prostředí, které je klasifi kováno jako t IIIC, tc IIIB neo tc IIIC, kryt nesmí ýt odstraněn, a to ani dočasně (např. za účelem údržy). Neezpečí vznícení neo výuchu Pokud je při práci na ezpečnostním světelném závěsu nutno odstranit kryt, dejte před jeho opětovným umístěním pozor, ay yly frézované plochy a O-kroužek čisté a nepoškozené. Neezpečí vznícení neo výuchu Použijte upevňovací šrouy s mezí skluzu minimálně 640 MPa a umístěte kryt na pouzdro na ochranu proti výuchu. Bezpečnostní světelný závěs nevyžaduje údržu. Vždy v závislosti na okolních podmín kách je zapotřeí pravidelné čištění. 6.1 Pravidelné čištění Neezpečí vznícení neo výuchu Statické výoje mohou v neezpečné atmosféře způsoit výuch. K zamezení statického náoje používejte vždy antistatické čisticí prostředky. Zařízení nikdy nečistěte suchým hadrem. DŮLEŽITÉ Nepoužívejte žádné agresivní čisticí prostředky. Nepoužívejte žádné arazivní čisticí prostředky. Nepoužívejte žádné čisticí prostředky na ázi oleje. Doporučujeme antistatické čisticí prostředky. Čištění čelního skla /YSV5/ SICK Čistým a měkkým štětcem odstraňte prach z čelního skla. Poté otřete čelní sklo čistým, vlhkým hadrem. P R O V O Z N Í N Á V O D C4000 Advanced Ex 23

24 6 ÚDRŽBA 3. Po čištění zkontrolujte polohu vysílače a přijímače. 4. Zkontrolujte účinnost ochranného zařízení. Informace o postupu při kontrole naleznete v základním provozním návodu. 24 P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

25 TECHNICKÉ ÚDAJE 7 7 Technické údaje 7.1 Datový list POZNÁMKA Následující taulka osahuje pouze údaje o ezpečnostním světelném závěsu, které nevyplývají ze základního provozního návodu. Minimálně Typicky Výška ochranného pole, v závislosti na typu 600, 900 a mm Rozlišení (schopnost detekce) 30 mm Šířka ochranného pole Maximálně 0 m 16 m 1) Stupeň krytí (ČSN EN 60529) IP 66 Skupina/kategorie zařízení II 2 G Ex d IIB T6 G II 2 D Ex t IIIC T56 C D Hmotnost V závislosti na výšce ochranného pole, viz Taulka hmotností, stránka 25 2) Taulka 2: Všeoecné systémové údaje 1) 2) 7.2 Při využití plné šířky ochranného pole je nutno počítat s rozsvícením oranžové LED diody (zapotřeí čištění neo vyrovnání). Systém má poté vždy ještě rezervu 30 %. K dosažení stupně krytí IP 66 je nutno použít podložky pro upevňovací šrouy krytu pouzdra. Taulka hmotností Výška ochranného pole [mm] Hmotnost [kg] 1) Vysílač Přijímač ,51 28, ,54 36, ,55 44,58 Taulka 3: Hmotnost vysílače a přijímače 1) /YSV5/ SICK Tolerance: ± 50 g. P R O V O Z N Í N Á V O D C4000 Advanced Ex 25

26 7 TECHNICKÉ ÚDAJE 7.3 Rozměrové výkresy 50,8 161,8 67,5 58,7 89,6 9,5 44,5 6,4 267, , , ,6 142,1 Orázek 17: Rozměrový výkres vysílače a přijímače, výška ochranného pole 600 mm 26 P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

27 TECHNICKÉ ÚDAJE 7 50,8 161,8 67,5 58,7 89,6 9,5 44,5 6, , , ,4 192,6 142,1 Orázek 18: Rozměrový výkres vysílače a přijímače, výška ochranného pole 900 mm /YSV5/ SICK PR OV OZN Í NÁ V OD C4000 Advanced Ex 27

28 7 TECHNICKÉ ÚDAJE 50,8 161,8 67,5 58,7 89,6 9,5 44,5 6, , , ,7 206,9 142,1 Orázek 19: Rozměrový výkres vysílače a přijímače, výška ochranného pole mm 28 P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

29 OBJEDNACÍ ÚDAJE 8 8 Ojednací údaje 8.1 Osah dodávky Osah dodávky vysílače Vysílač C4000 Advanced ez rozšiřující přípojky Pouzdro na ochranu proti výuchu 2 ks držáků Swivel-Mount 2 ks rukojetí 30 m systémového připojovacího vedení, otevřený konec Osah dodávky přijímače Přijímač C4000 Advanced ez rozšiřující přípojky Pouzdro na ochranu proti výuchu 2 ks držáků Swivel-Mount 2 ks rukojetí 30 m systémového připojovacího vedení, otevřený konec Zkušení tyč o průměru odpovídajícím fyzickému rozlišení ezpečnostního světelného závěsu Nálepka Upozornění pro ATEX II 2G/2D Nálepka Důležitá upozornění" Informační štítek Upozornění pro osluhu stroje Provozní návod na CD-ROMu CDS (konfigurační a diagnostický software) na CD-ROMu 8.2 Ojednací údaje C4000 Advanced Ex Výška ochranného pole [mm] Vysílač Přijímač Vysílač a přijímač Číslo výroku Typový klíč Číslo výroku Typový klíč Číslo výroku Typový klíč EXS-06C6203B EXE-06C6203B EXP-06C6203B EXS-09C6403B EXE-09C6403B EXP-09C6403B EXS-12C6603B EXE-12C6603B EXP-12C6603B020 Taulka 4: Ojednací údaje C4000 Advanced Ex /YSV5/ SICK PR OV OZN Í NÁ V OD C4000 Advanced Ex 29

30 9 PŘÍSLUŠENSTVÍ 9 Příslušenství 9.1 Držáky Výroek 2 ks držáků Swivel-Mount, 2 ks distančních držáků, 1 upevňovací úhelník s distančním držákem (je součástí dodávky) Číslo výroku ks vyrovnávacích držáků pro pouzdro na ochranu proti výuchu Držák Swivel-Mount s upevňovacím úhelníkem a distančními držáky 3,6 8, Ø 30,6 14,5 Ø 8,4 37, , Orázek 20: Rozměrový výkres držáku Swivel-Mount s distančním držákem ( ) 50±1 22,5 8 4, ,3±0,1 7, Ø 8,3±0, ±1 90,5 36,1 15,1 Orázek 21: Rozměrový výkres upevňovacího úhelníku s distančním držákem ( ) 30 P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

31 PŘÍSLUŠENSTVÍ 9 Vyrovnávací držák 95,3 56,2 80 Orázek 22: Rozměrový výkres vyrovnávacího držáku ( ) 9.2 Připojovací technika Výroek Připojovací kael 1) M26, 12pólový (0,75 mm 2 ) DOL-0612G2M5075KM0, přímá zásuvka s vedením 2,5 m, otevřený konec DOL-0612G05M075KM0, přímá zásuvka s vedením 5 m, otevřený konec DOL-0612G7M5075KM0, přímá zásuvka s vedením 7,5 m, otevřený konec DOL-0612G10M075KM0, přímá zásuvka s vedením 10 m, otevřený konec DOL-0612G15M075KM0, přímá zásuvka s vedením 15 m, otevřený konec DOL-0612G20M075KM0, přímá zásuvka s vedením 20 m, otevřený konec DOL-0612G30M075KM0, přímá zásuvka s vedením 30 m, otevřený konec DOL-0612G50MD75KM0, přímá zásuvka s vedením 50 m, otevřený konec Vedení (na míru) Číslo výroku Metrové zoží, max. 100 m, 12žílové (0,75 mm 2 ) Kaelové šrouení Kaelové šrouení pro evropský trh Napájecí zdroje Výstup 24 V DC, 50 W (2,1 A), napájecí napětí NEC třída 2, SELV, PELV, vstup V AC (PS50WE24V) Výstup 24 V DC, 95 W (3,9 A), napájecí napětí NEC třída 2, SELV, PELV, vstup / V AC (PS95WE24V) 1) Provozní teplota okolního prostředí: do 30 C při pevném pokládání Pomůcka pro vyrovnání Výroek Číslo výroku Laserový zaměřovač AR /YSV5/ SICK PR OV OZN Í NÁ V OD C4000 Advanced Ex 31

32 9 PŘÍSLUŠENSTVÍ Výroek Číslo výroku Adaptér P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

33 PŘÍLOHA Příloha 10.1 Shoda se směrnicemi EU EU prohlášení o shodě (výňatek) Níže podepsaný, zastupující následujícího výroce, tímto prohlašuje, že výroek je v souladu s ustanoveními následující(ch) směrnice (směrnic) EU (včetně všech platných změn) a že podkladem yly odpovídající normy a/neo technické specifikace. Kompletní prohlášení o shodě EU ke stažení na Prohlášení o shodě EU a aktuální provozní návod k ochrannému zařízení naleznete tak, že zadáte do pole pro vyhledávání na weu ojednací číslo zařízení (ojednací číslo: viz položka na typovém štítku v poli Ident. no. ) /YSV5/ SICK P RO VOZ NÍ N Á VO D C4000 Advanced Ex 33

34 11 SEZNAM ILUSTRACÍ 11 Seznam ilustrací 1. Montáž ezpečnostního světelného závěsu v pouzdru na ochranu proti výuchu11 2. Vyrovnání ezpečnostního světelného závěsu v pouzdru na ochranu proti výuchu Montáž oou rukojetí Nesprávná montáž vysílače a přijímače Montáž ezpečnostního světelného závěsu ez vyrovnávacího držáku Montáž ezpečnostního světelného závěsu ez vyrovnávacího držáku, krok Montáž ezpečnostního světelného závěsu ez vyrovnávacího držáku, krok Montáž ezpečnostního světelného závěsu ez vyrovnávacího držáku, kroky 3 a Montáž ezpečnostního světelného závěsu s vyrovnávacími držáky Sestavení vyrovnávacích držáků Montáž ezpečnostního světelného závěsu s vyrovnávacími držáky, kroky 1 až Montáž ezpečnostního světelného závěsu s vyrovnávacími držáky, krok Montáž ezpečnostního světelného závěsu s vyrovnávacími držáky, krok Montáž ezpečnostního světelného závěsu s vyrovnávacími držáky, kroky 9 a Montáž ezpečnostního světelného závěsu s vyrovnávacími držáky, kroky 11 a Natočení pomocí vyrovnávacího držáku Rozměrový výkres vysílače a přijímače, výška ochranného pole 600 mm Rozměrový výkres vysílače a přijímače, výška ochranného pole 900 mm Rozměrový výkres vysílače a přijímače, výška ochranného pole mm Rozměrový výkres držáku Swivel-Mount s distančním držákem ( ) Rozměrový výkres upevňovacího úhelníku s distančním držákem ( ) Rozměrový výkres vyrovnávacího držáku ( ) P ROV OZ NÍ N ÁV OD C4000 Advanced Ex /YSV5/ SICK

35 SEZNAM TABULEK Seznam taulek 1. Minimální průřez vodiče pro ochranné uzemnění (PE) Všeoecné systémové údaje Hmotnost vysílače a přijímače Ojednací údaje C4000 Advanced Ex /YSV5/ SICK P RO VOZ NÍ N Á VO D C4000 Advanced Ex 35
