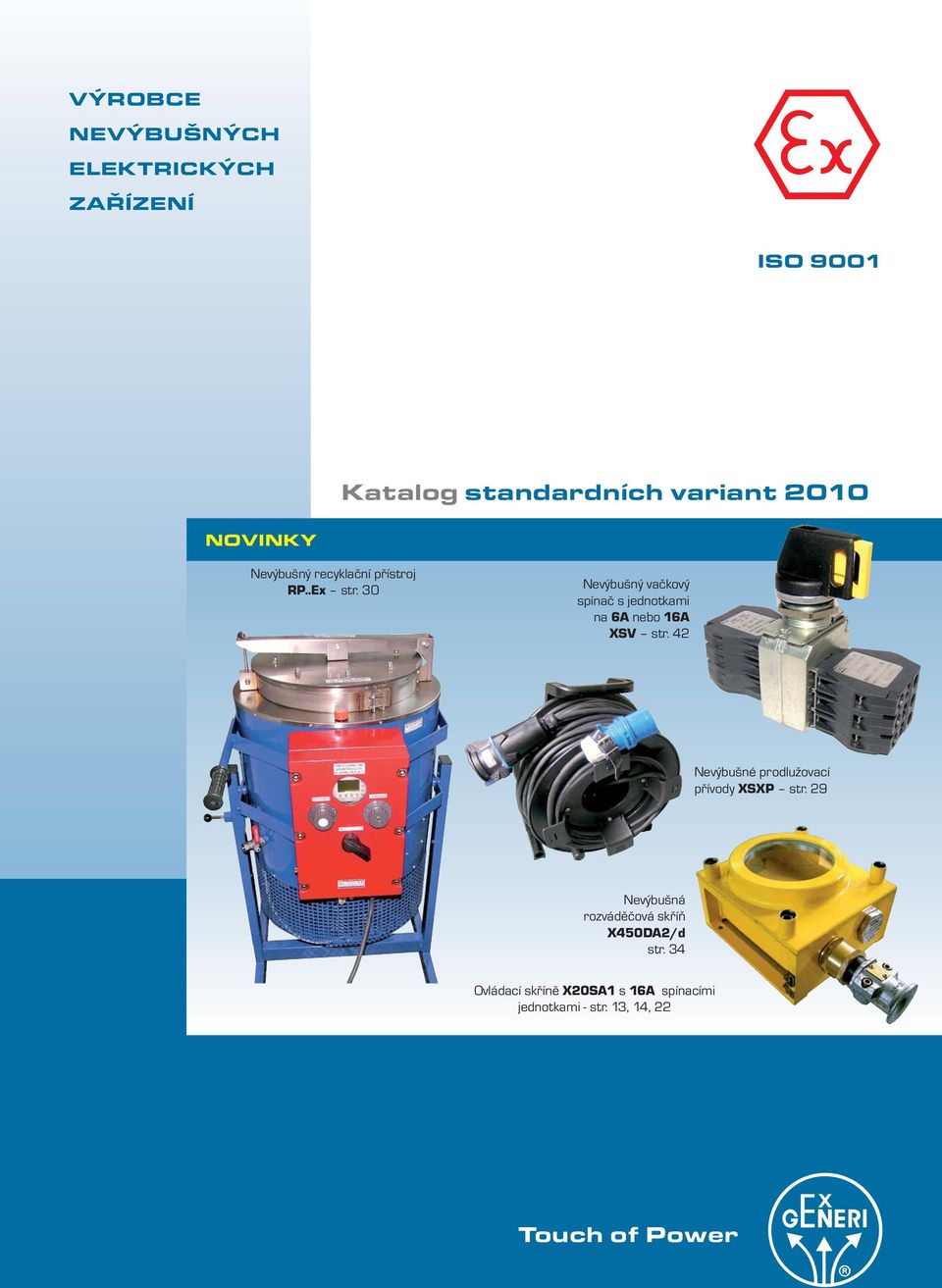

1 VÝROBCE NEVÝBUŠNÝCH ELEKTRICKÝCH ZAŘÍZENÍ ISO 9001 Katalog standardních variant 2010 NOVINKY Nevýbušný recyklační přístroj RP..Ex str. 30 Nevýbušný vačkový spínač s jednotkami na 6A nebo 16A XSV str. 42 Nevýbušné prodlužovací přívody XSXP str. 29 Nevýbušná rozváděčová skříň X450DA2/d str. 34 Ovládací skříně X20SA1 s 16A spínacími jednotkami - str. 13, 14, 22 Touch of Power

2 GENERI, s. r. o. je český výrobce nevýbušných elektrických přístrojů. Společnost byla založena v roce 1993 a v současné době má do 50 stálých zaměstnanců. Od roku 1997 je GENERI, s. r. o. certifikována dle ISO Výrobky firmy GENERI, s. r. o. jsou dodávány dle katalogu, nebo jsou vyráběny podle individuálních potřeb zákazníka tak, aby se dosáhlo co nejvhodnějšího technického řešení. Ex svorkovnicové skříně Ex svorkovnicová skříň přechodová speciální provedení pro doly Ex centrál stop Ex ovládací a indikační skříně Ex rozváděče Ex přepěťové ochrany Ex vývodky a zátky Ex zásuvky a vidlice Ex koncové spínače Ex svítidla Doprovodné ohřevy (diagram ukazuje změnu výkonu při změně teploty u samoregulačního kabelu)

3 OBSAH Typy zařízení Změna vůči vydání X str. Výběr zařízení pro příslušné prostory Spojování elektrických obvodů Svorkovnicové skříně pro osvětlení x20x1 OS Nová varianta OS Svorkovnicové skříně pro měření a regulaci x20x1, X20X1/JB TC, MaR Svorkovnicové skříně pro koncové spínače XCW X12X1 XCW Svorkovnicové skříně přechodové x.x1, X.X2 PK Přechodové skříně k motorům x.x1, X.X2 PM Svorkovnicové skříně z nerez oceli dle DEP SHELL X.X2, X.X2/JB DEP Svorkovnicové skříně přehled nejpoužívanějších rozměrových typů..x.x0, X.X1, X.X Ovládání elektrických obvodů, indikace stavů, měření el. veličin Jednotlačítko, tlačítko hřibové x20sa1 V Dvojtlačítko, indikační svítidlo x20sa1 V Přepínače, signálka s tlačítkem, signálka s vypínačem x20sa1 V Rozšíření o varianty na 16A Dvojtlačítko s indikací, trojtlačítko x20sa1 V Potenciometr X20SA1 RP Nepřímoměřící ampérmetr x20sa1 PA Ovládací skříně x23sa1 V Svorkovnicové a ovládací skríně pro připojení topných kabelů x20x1tk, X20SA1 TK....Rozšíření X20SA1 TK na 16A Pojistková skříň, používané Ex komponenty x26sa1 FU..A Rozšíření o varianty 12,5 a 16A.23 Ovládací skříně přehled nejpoužívanějších rozměrových typů x.sa0, X.SA1, X.SA Přepěťové ochrany x.fv./..., X.FV./.../JB....Rozšíření rozměrových typů Pohony X551M Zásuvkové skříně x.xs(t) Osvětlovací souprava xel Prodlužovací přívody xsxp novinka Destilační přístroj rp..ex novinka Aktivní separátor kapalin novinka Ovládače "d" xaw-p, X201MSe, X201MSd Rozváděče X103HM, X40..DA2, X40..DA2/d, Rozváděčové skříně x450da2, X450DA2/d Koncové spínače xcw, XC Magnetické a kapacitní snímače Vývodky, zátky v-tec, HSK, 50P, 70P, S Ex součásti Elektroinstalační skříně nerezové xn Signálky "e", signálky "i", pojistky, zakončovací členy xhl, XHL/JB, XFU, XZ...Rozšíření XFU o 12,5 a 16A Vačkový spínač xsv novinka Průchodky D...x., M...x Rozšíření o typ M Transformátory, potenciometr xto, X195RP Zásuvky a vidlice dxn1, DXN3, DXN Svítidla Žárovková, výbojková Zářivková, reflektory Ruční, výstražné a přenosné svítilny Optická a signalizační zařízení Ochranné skříně pro měřící přístroje Topení pro ochranné skříně Doprovodné ohřevy Vzhledem k neustálému technickému rozvoji si výrobce vyhrazuje právo měnit dílčí parametry bez předchozího upozornění. OBSAH Strana: 1

4 VÝBĚR ZAŘÍZENÍ PRO PŘÍSLUŠNÉ PROSTORY údaje, které uvádíme u všech zařízení v tomto katalogu UPOZORNĚNÍ: V požadavcích na konstrukci Ex zařízení došlo k významné změně - do evropských norem (EN) byly převzaty normy idt resp. mod IEC (plyny a páry) a IEC (prachy). Většina výrobků GENERI s.r.o. již byla certifikována dle nových norem. Proto mají nové označení Ex... místo starého EEx.... SKUPINA A KATEGORIE Zařízení schválená dle ATEX musí být označena skupinou a kategorií výrobku (např.: II 2GD; I M1). Z tohoto označení můžete zcela jednoznačně určit, pro které prostory je zařízení vhodné: Skupina I (zařízení pro podzemní doly s výskytem metanu) ZAŘÍZENÍ LZE POUŽÍT V PROSTORECH Kategorie Označení zařízení Nebezpečné (atmosférické) podmínky 2* (prostředí s nebezpečím výbuchu) Nebezpečné (atmosférické) podmínky 1* (výbušná atmosféra) SNP, SNM s koncentrací metanu 1,5 % ** SNP***, SNM s koncentrací metanu > 1,5 % ** M1 I M1 OK OK M2 I M2 OK nelze použít * Klasifikace prostor dle ČSN EN :2003 Výbušná prostředí - Prevence a ochrana proti výbuchu - Část 2: Základní koncepce a metodika pro doly. ČSN EN nahradila zrušenou ČSN :1985. ** SNM je zařazení důlních prostor z hlediska nebezpečí výbuchu metanu, které stanovil Český báňský úřad (ČBÚ) vyhláškou č. 282/2007 Sb. Tato vyhláška novelizuje vyhlášku ČBÚ č. 22/1989 Sb. Původní prostory s nebezpečím výbuchu metanu SNM 1, SNM 2 a SNM 3 jsou označeny pouze SNM, prostory SNM 0 jsou nyní označeny BNM. Původní prostory s nebezpečím výbuchu uhelného prachu SNP 1 a SNP 2 jsou nyní označeny pouze SNP. Prostory SNP 0 jsou nyní označeny BNP. *** Týká se zásobníku uhlí a prostoru s ním bezprostředně souvisejícím do vzdálenosti 30 m. Skupina II (zařízení pro prostory s nebezpečím výbuchu jiné než podzemní doly s výskytem metanu) Kategorie Plyny: Prachy: 1G 2G 3G 1D 2D 3D Označení zařízení* ZAŘÍZENÍ LZE POUŽÍT V PROSTORECH ZÓNA 0 ZÓNA 1 ZÓNA 2 II 1G OK OK OK II 2G nelze použít OK OK ZAŘÍZENÍ LZE POUŽÍT V PROSTORECH ZÓNA 20 ZÓNA 21 ZÓNA 22 II 3G nelze použít nelze použít OK II 1D OK OK OK II 2D nelze použít OK OK II 3D ** nelze použít nelze použít OK * zařízení vhodné pro plyny i prachy zároveň bývá označeno zkráceně: II 2GD apod. ** zařízení kategorie 3 nelze použít v prostorech zóny 22 s přítomností vodivého typu prachu TEPLOTNÍ TŘÍDA Další důležitý štítkový údaj je teplotní třída. Ta udává maximální povrchovou teplotu el. zařízení. U svítidel bývá někdy tato teplota uváděna v několika údajích a to v závislosti na teplotě okolí T amb (někdy se také značí Ta). Teplotní třída: T1 T2 T3 T4 T5 T6 Max. povrchová teplota zařízení: 450 C 300 C 200 C 135 C 100 C 85 C MAXIMÁLNÍ POVRCHOVÁ TEPLOTA ZÁVĚRU T se udává pouze u zařízení určených do prostor s hořlavým prachem. Příklad označení: II 3D T130 C (dle staré ČSN EN ) II 3D Ex td A 130 C (dle nové ČSN EN ) u zařízení pro plyny i prachy: II 2GD Ex e II T6 T85 C (dle staré ČSN EN a ČSN EN ) II 2GD Ex e td A II T6 T85 C (dle nové ČSN EN a ČSN EN ) Podrobné údaje jsou v publikaci ELIMINACE NEBEZPEČÍ VÝBUCHU HOŘLAVÝCH LÁTEK teoretické základy, o které si u nás můžete požádat. V praxi doporučujeme též využít přehledných pomůcek v barevném provedení ve formátech A4. Oboje vydala firma GENERI s.r.o. - napište si o ně - obchod@generi.cz, nebo jsou také ke stažení na našich www. generi.cz. Strana: 2 ÚVOD

5 ZÓNA 1, 2 ZÓNA 21, 22 STANDARDNÍ SVORKOVNICOVÁ SKŘÍŇ PRO OSVĚTLENÍ X12X1 OS22 Certifikována dle ATEX Použití v prostorách s nebezpečím výbuchu: ZÓNA 1 & 2 ZÓNA 21 & 22 Vhodná pro el. instalace osvětlení včetně 3-fázového rozvodu Malé rozměry, nízká cena Spojování pouze tuhých vodičů o průřezu 1,5 nebo 2,5 mm 2 Mechanicky i chemicky odolná skříň z polyesteru tvrzeného skelným vláknem Antistatická Bezrevizové bezšroubové svornice se snadným připojením vodičů shora pouhým zasunutím odizolovaného vodiče bez použití nástroje Stupeň krytí min. IP 66 X12X1 OS22 Technické údaje: Nevýbušné provedení II 2GD Ex e td II T6 T85 C Stupeň krytí IP66 Teplota okolí * -50 C Ta +40 C Jmenovité napětí V Jmenovité zatížení 1,5 mm 2 : 13A; 2,5 mm 2 : 16A Rozměry skříně (š v h) ( ) mm Svorky WAGO, 4 ks 4 2,5 mm 2 + PE Vývodky 4 ks M20, ( 5,5 13 mm) + 2 ks zátka M20 (příbal)* * Zátky jsou standardně dodávány pro rozsah okolních teplot -20 C Ta +40 C xM4 Příklad zapojení 4 kabelů CYKY 5C 2,5 mm 2 Upevňovací otvory Typ: X12X1 OS22 Strana: 3

6 STANDARDNÍ SVORKOVNICOVÉ SKŘÍNĚ PRO OSVĚTLENÍ ZÓNA 1, 2 ZÓNA 21, 22 POLYESTEROVÉ SKŘÍNĚ TYPU X20X1 II 2GD Ex e td II T6 T85 C IP66 Jmenovité napětí: 550 V Rozměry skříně (š v h): ( ) mm Svorky Vývodky Hmotnost Objednací č. WAGO 4 ks 3 4,0 mm 2 šedá + lišta PE 4 ks P16 ( 7 14) mm 2 ks zátka P16 (příbal) 0,98 kg X20X1 OS01 Svorky Vývodky Hmotnost Objednací č. WAGO *8 ks 2 4,0 mm 2 šedá + lišta PE 4 ks P16 ( 7 14) mm 2 ks zátka P16 (příbal) 1,00 kg X20X1 OS02 * Svornice jsou proklemovány do 4 párů. Svorky Vývodky Hmotnost Objednací č. WAGO 4 ks 2 6,0 mm 2 šedá + lišta PE 3 ks M25 ( 12 18) mm 1 ks zátka M25 (příbal) 1,00 kg X20X1 OS03 Svorky Vývodky Hmotnost Objednací č. WAGO *8 ks 2 6,0 mm 2 šedá + lišta PE 3 ks M25 ( 12 18) mm 1 ks zátka M25 (příbal) 1,10 kg X20X1 OS04 * Svornice jsou proklemovány do 4 párů. Svorky Vývodky Hmotnost Objednací č. WAGO *8 ks 2 6,0 mm 2 šedá + lišta PE 4 ks M25 ( 12 18) mm 1 ks zátka M25 (příbal) 1,10 kg X20X1 OS05 * Svornice jsou proklemovány do 4 párů. Další varianty na objednávku. Podrobné technické údaje k typu X.X1 na požádání obchod@generi.cz. Strana: 4 Typ: X20X1 OS..

7 ZÓNA 1, 2 ZÓNA 21, 22 STANDARDNÍ SVORKOVNICOVÉ SKŘÍNĚ PRO MaR POLYESTEROVÉ SKŘÍNĚ TYPU X20X1, X20X1/JB typ X20X1: II 2GD Ex e td II T6 T85 C IP66 Napětí: U n = 550 V Rozměry skříně (š v h): ( ) mm X20X1/JB: II 2GD Ex ia td IIC T6 85 C IP66 U i = 60 V Skříň pro připojení termočlánků typu K Svorky Vývodky Hmotnost Objednací č. WEIDMÜLLER pro termočlánky 2 ks Ni/Cr 1 ks Fe 2 2,5 mm 2 šedá WEIDMÜLLER pro termočlánky 2 ks Ni/Cr 1 ks Fe 2 2,5 mm 2 šedá 2 ks M20 černá ( 7 12) mm 1 ks M16 černá ( 5 8) mm 1ks zátka M16 příbal 2 ks M20 modrá ( 6 12) mm 1 ks M16 modrá ( 4 8) mm 1ks zátka M16 příbal 0,88 kg 0,88 kg X20X1 TC K X20X1/JB TC K Svorky Vývodky Hmotnost Objednací č. WAGO mini 6 ks 2 2,5 mm 2 šedá 1 ks 4 2,5 mm 2 PE zž WAGO mini 6 ks 2 2,5 mm 2 modrá 1 ks 4 2,5 mm 2 PE zž 2 ks M20 černá ( 7 12) mm 2 ks M20 modrá ( 6 12) mm 0,88 kg 0,88 kg X20X1 MaR01 X20X1/JB MaR01 Svorky Vývodky Hmotnost Objednací č. WAGO mini 6 ks 2 2,5 mm 2 šedá + 1 ks 4 2,5 mm 2 PE zž WAGO mini 6 ks 2 2,5 mm 2 modrá + 1 ks 4 2,5 mm 2 PE zž 1 ks M20 černá ( 7 12) mm 2 ks M16 černá ( 5 8) mm 1 ks zátka M16 příbal 1 ks M20 modrá ( 6 12) mm 2 ks M16 modrá ( 4 8) mm 1 ks zátka M16 příbal 0,88 kg X20X1 MaR02 0,88 kg X20X1/JB MaR02 Svorky Vývodky Hmotnost Objednací č. WAGO mini 12 ks 2 2,5 mm 2 šedá + 1 ks 4 2,5 mm 2 PE zž WAGO mini 12 ks 2 2,5 mm 2 modrá + 1 ks 4 2,5 mm 2 PE zž 1 ks M25 černá ( 12 18) mm 2 ks M20 černá ( 7 12) mm 1 ks zátka M20 příbal 1 ks M25 modrá ( 13 18) mm 2 ks M20 modrá ( 6 12) mm 1 ks zátka M20 příbal 0,97 kg X20X1 MaR03 0,97 kg X20X1/JB MaR03 Svorky Vývodky Hmotnost Objednací č. WAGO mini 12 ks 2 2,5 mm 2 šedá + 1 ks 4 2,5 mm 2 PE zž WAGO mini 12 ks 2 2,5 mm 2 modrá + 1 ks 4 2,5 mm 2 PE zž 1 ks M25 černá ( 12 18) mm 4 ks M16 černá ( 5 8) mm 2 ks zátka M16 příbal 1 ks M25 modrá ( 13 18) mm 4 ks M16 modrá ( 4 8) mm 2 ks zátka M16 příbal 0,98 kg X20X1 MaR04 0,98 kg X20X1/JB MaR04 Typ: X20X1, X20X1/JB TC, MaR Strana: 5

8 STANDARDNÍ SVORKOVNICOVÉ SKŘÍNĚ PRO MaR ZÓNA 1, 2 ZÓNA 21, 22 POLYESTEROVÉ SKŘÍNĚ TYPU X12X1, X12X1/JB typ X12X1: II 2GD Ex e td II T6 T85 C IP66 Napětí: U n = 550 V Rozměry skříně (š v h): Standard: ( ) mm vývodky na spodní straně X12X1/JB: II 2GD Ex ia td IIC T6 T85 C IP66 U i = 60 V Svorky Vývodky Hmotnost Objednací č. WAGO mini 6 ks 2 2,5 mm 2 šedá + 1 ks 4 2,5 mm 2 PE zž WAGO mini 6 ks 2 2,5 mm 2 modrá + 1 ks 4 2,5 mm 2 PE zž 2 ks M20 černá ( 7 12) mm 2 ks M20 modrá ( 6 12) mm 0,35 kg X12X1 MaR01 0,35 kg X12X1/JB MaR01 Svorky Vývodky Hmotnost Objednací č. WAGO mini 6 ks 2 2,5 mm 2 šedá + 1 ks 4 2,5 mm 2 PE zž WAGO mini 6 ks 2 2,5 mm 2 modrá + 1 ks 4 2,5 mm 2 PE zž 1 ks M20 černá ( 7 12) mm 2 ks M16 černá ( 5 8) mm 1ks zátka M16 příbal 1 ks M20 modrá ( 6 12) mm 2 ks M16 modrá ( 4 8) mm 1ks zátka M16 příbal 0,36 kg 0,36 kg X12X1 MaR02 X12X1/JB MaR02 ZÓNA 1, 2 ZÓNA 21, 22 SVORKOVNICOVÉ SKŘÍNĚ PRO KONCOVÉ SPÍNAČE TYPU XCW POLYESTEROVÉ SKŘÍNĚ TYPU X12X1 II 2GD Ex e td II T6 T85 C IP66 Napětí: 550 V Rozměry skříně (š v h): ( ) mm Svorky Vývodky Hmotnost Objednací č. WAGO mini 1 ks M20 4 ks 2 2,5 mm 2 ( 7 12) mm 0,33 kg X12X1 XCW ks M16 1 ks 4 2,5 mm 2 PE zž ( 5 8) mm Svorky Vývodky Hmotnost Objednací č. WAGO mini 1 ks M20 4 ks 4 2,5 mm 2 ( 7 12) mm 0,37 kg X12X1 XCW ks M16 1 ks 4 2,5 mm 2 PE zž ( 5 8) mm Strana: 6 Typ: X12X1, X12X1/JB MaR, XCW

9 ZÓNA 1, 2 ZÓNA 21, 22 SVORKOVNICOVÉ SKŘÍNĚ PŘECHODOVÉ POLYESTEROVÉ SKŘÍNĚ TYPU X.X1 II 2GD Ex e td II T6 T85 C IP66 Svorky: L1, L2, L3, N, PE U n [V]: viz. tabulka Standard: 2 ks vývodek na spodní straně bez zajištění proti tahu. Rozsah svornic [mm 2 ] U n Velikost skříně Vývodky* Hmotnost min. jmenovitý [V] š v h (průměr kabelu v mm) kg 0, ks: M20 ( 7 12) 0,9 X20X1 PK04 0, ks: M25 ( 12 18) 1,0 X20X1 PK ks: M25 ( 12 18) 1,6 X25X1 PK10 0, ks: M32 ( 17 25) 1,6 X25X1 PK16 2, X27X1 PK ks: M40 ( 22 32) 2,6 X27X1 PK ks: M40 ( 22 32) 3,6 X37X1 PK ks: M50 ( 24 38) 6,6 X45X1 PK ks: M63 ( 37 44) 6,6 X45X1 PK95 NEREZOVÉ SKŘÍNĚ TYPU X.X2 II 2GD Ex e td II T6 T85 C IP66 Svorky: L1, L2, L3, N, PE (pro kabelová oka) U n [V]: 750 V Standard: 2 ks přírubových vývodek na spodní straně se zajištění proti tahu. Rozsah svornic [mm 2 ] min. jmenovitý X342X2 PK120 Velikost skříně š v h Vývodky* (průměr kabelu v mm) Hmotnost kg ks: 50P TOe ( 32 42) 15,7 X342X2 PK ks: 50P TOe ( 32 42) 15,7 X342X2 PK ks: 50P TOe ( 40 50) 19,5 X343X2 PK ks: 70P TOe ( 44 54) 19,7 X343X2 PK240 * Poznámka: 1) Pokud Vám nevyhovuje velikost vývodek u výše uvedených standardních variant, specifikujte jako nestandardní variantu například: X27X1 PK35/M40*/M32* * zde uveďte velikost vývodky nebo průměr či typ použitého kabelu. 2) V případě spojování více než dvou kabelů, kontaktujte oddělení technických služeb, rádi vám navrhneme a vyrobíme skříň dle Vaší aktuální potřeby. Další varianty na objednávku. Podrobné technické údaje k typu X.X1, X.X2 na požádání obchod@generi.cz. Typ: X.X1, X.X2 PK Strana: 7

10 ZÓNA 1, 2 ZÓNA 21, 22 PŘECHODOVÉ SKŘÍNĚ K MOTORŮM POLYESTEROVÉ SKŘÍNĚ typu X.X1 II 2GD Ex e td II T6 T85 C IP66 Svorky: L1, L2, L3, N, PE U n : [V]: viz. tabulka Standard: 2 ks vývodky na spodní straně: 1 ks: pro pohyblivý přívod se zajištěním proti tahu 1 ks: pro kabel s pevnou instalací bez zajištění proti tahu Rozsah svornic [mm 2 ] min. jmenovitý 0,2 2,5 U n Velikost skříně Vývodky (průměr kabelu v mm) m [V] š v h 1 ks 1 ks [kg] M25 ( 13 18) M20 ( 12 17) 1,0 X20X1 PM02,5 0, M32 ( 18 25) M20 ( 12 17) 1,0 X20X1 PM04 0,5 0,5 0,5 2, X37X1 PM M32 ( 18 25) M25 ( 12 18) 1,0 X20X1 PM M40 ( 22 32) M25 ( 12 18) 1,5 X25X1 PM M40 ( 22 32) M32 ( 17 25) 1,6 X25X1 PM M50 ( 32 38) M63 ( 37 44) M63 ( 37 44) M63 ( 37 44) M40 ( 21 32) M40 ( 21 32) M50 ( 24 37) M63 ( 30 44) 3,3 3,7 6,7 6,7 X37X1 PM35 X37X1 PM50 X45X1 PM70 X45X1 PM95 NEREZOVÉ SKŘÍNĚ TYPU X.X2 II 2GD Ex e td II T6 T85 C IP66 Svorky: L1, L2, L3, N, PE (pro kabelová oka) U n : [V]: 750 V Standard: 2 ks přírubových vývodek na spodní straně se zajištěním proti tahu. X342X2 PM120 Rozsah svornic [mm 2 ] Velikost skříně Vývodky (průměr kabelu v mm) min. jmenovitý š v h 1 ks 1 ks m [kg] P TOe ( 52 62) 50P TOe ( 32 42) 15,8 X342X2 PM P TOe ( 40 50) 50P TOe ( 32 42) 15,7 X342X2 PM P TOe ( 44 54) 50P TOe ( 40 50) 19,6 X343X2 PM P TOe ( 52 62) 70P TOe ( 44 54) 19,7 X343X2 PM240 Další varianty na objednávku. Podrobné technické údaje k typu X.X1, X.X2 na požádání obchod@generi.cz. Strana: 8 Typ: X.X1, X.X2 PM

11 ZÓNA 1, 2 ZÓNA 21, 22 SVORKOVNICOVÉ SKŘÍNĚ Z NEREZ OCELI DLE DEP SHELL NEREZOVÉ SKŘÍNĚ typu X.X2 II 2GD Ex e td II T6 T85 C IP66 Skříně jsou standardně osazeny odvzdušňovací vývodkou M25, která nemá vliv na počet otvorů pro vývodky. X340X2 DEPtyp3 Svorky WEIDMÜLLER 40 ks 2 4 mm 2 22 ks 2 4 mm 2 (FE) 22 ks 1 4 mm 2 (PE) WEIDMÜLLER 20 ks 2 4 mm 2 11 ks 2 4 mm 2 (FE) 12 ks 1 4 mm 2 (PE) Velikost skříně š v h Otvory pro vývodky* 1 25 mm mm 1 25 mm mm * typ a množství vývodek a zátek dle specifikace zákazníka Hmotnost Objednací č. 10,3 kg X341X2 DEPtyp1 8,1 kg X340X2 DEPtyp3 SVORKOVNICOVÉ SKŘÍNĚ Z NEREZ OCELI DLE DEP SHELL ZÓNA 1, 2 ZÓNA 21, 22 NEREZOVÉ SKŘÍNĚ typu X.X2/JB II 2GD Ex ia td IIC T6 T85 C IP66 Skříně jsou standardně osazeny odvzdušňovací vývodkou M25, která nemá vliv na počet otvorů pro vývodky. X341X2/JB DEPtyp2 Svorky WEIDMÜLLER 40 ks 2 4 mm 2 22 ks 2 4 mm 2 (FE) 22 ks 1 4 mm 2 (PE) WEIDMÜLLER 20 ks 2 4 mm 2 11 ks 2 4 mm 2 (FE) 12 ks 1 4 mm 2 (PE) Velikost skříně š v h Otvory pro vývodky* 1 25 mm mm 1 25 mm mm * typ a množství vývodek a zátek dle specifikace zákazníka Hmotnost Objednací č. 10,3 kg X341X2/JB DEPtyp2 8,1 kg X340X2/JB DEPtyp4 Další varianty na objednávku. Podrobné technické údaje k typu X.X2 na požádání obchod@generi.cz. Typ: X.X2 dle DEP SHELL Strana: 9

12 SVORKOVNICOVÉ SKŘÍNĚ OBECNÝ PŘEHLED ZÓNA 1, 2 ZÓNA 21, 22 Teplota okolí*: Materiál skříně: II 2GD Ex e td II T6 T85 C IP65/66-60 C až +90 C X.X0 AL slitina X.X1 polyester X.X2 nerez ocel Svorky: 2,5 až 300 mm 2 Vývodky: viz katalogové listy vývodek Un: 500V, 690V, 750V, 1000V * Jedná se o maximální rozsah. PŘEHLED NEJPOUŽÍVANĚJŠÍCH ROZMĚROVÝCH TYPŮ AL TLAK. ODLITEK Typ Rozměry X09X X10X X11X X16X X17X X18X X19X X21X X22X X23X X24X X25X X26X X27X X28X X29X X31X X32X X33X X35X X42X X43X X46X X47X X48X X49X X50X X51X X52X X53X X54X X55X X56X X57X X58X X59X X60X X70X POLYESTER Typ Rozměry X12X X13X X14X X15X X20X X23X X25X X26X X27X X28X X37X X38X X39X X40X X44X X45X X71X X72X X73X X74X X75X X80X X365X NEREZ Typ Rozměry X05X X06X2 pr X320X X321X X322X X323X X324X X325X X326X X327X X328X X329X X330X X331X X332X X333X X334X X335X X340X X341X X342X X343X X344X X345X X346X X347X X349X X357X X397X X398X X407X X408X X409X X410X X411X X412X X413X NEREZ Typ Rozměry X414X X415X X416X X417X X430X X431X X432X X433X X434X X435X X436X X437X X438X X439X X440X X441X X442X X443X X444X X445X X446X X460X X461X X462X X463X X464X X465X X466X X467X X468X Velikost skříně je dána požadovaným technickým zadáním (počet svorek, vývodek, napětí, proud). Na základě těchto údajů Vám navrhneme optimální řešení. Kontaktujte naše oddělení OTS obchod@generi.cz. Strana: 10 Typ: X.X0, X.X1, X.X2

13 ZÓNA 1, 2 ZÓNA 21, 22 TLAČÍTKO HŘIBOVÉ POD SKLEM (BEZ SKLA) PROVEDENÍ POD SKLEM Materiál, rozměr skříně: Vývodka: II 2GD Ex de td IIC T6 T85 C IP65 polyester, (š v h) mm M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 Standard hlavice: pootočením odblokovat Standard text: HAVARIJNÍ STOP Jiný typ hlavice, kontaktů a textu na objednávku. Kontakty Hmotnost 1,36 kg X20SA1 V001 X20SA1 V001 až V005 1,36 kg X20SA1 V002 1,39 kg X20SA1 V003 PROVEDENÍ BEZ SKLA 1,39 kg X20SA1 V004 1,39 kg X20SA1 V005 Kontakty Hmotnost * 0,89 kg X20SA1 V006/?? X20SA1 V006 až V010 0,89 kg X20SA1 V007/?? * za?? se dosadí: Specifikace textu?? Příklad CENTRAL STOP (standard) X20SA1 V006 NOUZOVÉ ZASTAVENÍ NZ X20SA1 V006/NZ EMERGENCY STOP ES X20SA1 V006/ES NOUZOVÉ VYPNUTÍ NV X20SA1 V006/NV EMERGENCI SWITCHING OFF ESO X20SA1 V006/ESO 0,92 kg X20SA1 V008/?? 0,92 kg X20SA1 V009/?? 0,92 kg X20SA1 V010/?? ZÓNA 1, 2 ZÓNA 21, 22 JEDNOTLAČÍTKO SE SAMONÁVRATEM Materiál, rozměr skříně: Vývodka: II 2GD Ex de td IIC T6 T85 C IP65 polyester, (š v h) mm M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 Jiné kontakty na objednávku. Kontakty Hmotnost * 0,85 kg X20SA1 V011/? X20SA1 V011 až V015 0,85 kg X20SA1 V012/? * za? se dosadí: Specifikace barvy tlačítka? Příklad ČERNÁ (black) B X20SA1 V011/B ZELENÁ (green) G X20SA1 V011/G BÍLÁ (white) W X20SA1 V011/W RUDÁ (red) R X20SA1 V011/R ŽLUTÁ (yellow) Y X20SA1 V011/Y 0,88 kg X20SA1 V013/? 0,88 kg X20SA1 V014/? 0,88 kg X20SA1 V015/? Další varianty na objednávku. Podrobnější technické údaje k použitým komponentům skříní typu X.SA1 jsou na str. 23 nebo na požádání obchod@generi.cz. Typ: X20SA1 V0.. Strana: 11

14 DVOJTLAČÍTKO SE SAMONÁVRATEM ZÓNA 1, 2 ZÓNA 21, 22 Materiál, rozměr skříně: Vývodky: II 2GD Ex de td IIC T6 T85 C IP65 polyester, (š v h) mm M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 Specifikace barvy tlačítka příklad: SB1 = rudá (R) SB2 = zelená (G) X20SA1 V017/ R / G Barva Kód ČERNÁ (black) B ZELENÁ (green) G BÍLÁ (white) W RUDÁ (red) R ŽLUTÁ (yellow) Y X20SA1 V017 /. /. až X20SA1 V020 /. /. X20SA1 V016 /. /., V017 /. /. X20SA1 V018 /. /. X20SA1 V019 /. /. X20SA1 V020 /. /. Místo otazníků doplň kód barvy tlačítka Barva hlavic Hmotnost viz. horní tabulka 0,90 kg X20SA1 V017/?/? viz. horní tabulka 0,90 kg X20SA1 V018/?/? viz. horní tabulka 0,90 kg X20SA1 V019/?/? viz. horní tabulka 0,96 kg X20SA1 V020/?/? X20SA1 V016 /. /. Provedení se zdvojenou stiskací hlavicí Barva tlačítek Hmotnost horní (SB2) = zelená spodní (SB1) = rudá 0,90 kg X20SA1 V016/ G/R horní (SB2) = bílá spodní (SB1) = černá 0,90 kg X20SA1 V016/ W/B INDIKAČNÍ SVÍTIDLO ZÓNA 1,2 - ZÓNA 21, 22 Materiál, rozměr skříně: Vývodky: II 2GD Ex emb td II T6 T85 C IP65 polyester, (š v h) mm M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 Specifikace barvy signálky: místo otazníků se doplní kód barvy příklad: Transparentní (průsvitná) X20SA1 V021/ T Barva Kód ZELENÁ (green) G TRANSPARENTNÍ T RUDÁ (red) R ŽLUTÁ (yellow) Y MODRÁ (blue) BE X20SA1 V021 až V026 Napájecí napětí * Hmotnost 230V 50Hz X20SA1 V021/? 0,85 kg 120V 50Hz X20SA1 V022/? 0,85 kg 48V AC/DC X20SA1 V023/? 0,85 kg 24V AC/DC X20SA1 V024/? 0,85 kg 12V AC/DC X20SA1 V025/? 0,85 kg 6V AC/DC X20SA1 V026/? 0,85 kg * za? se dosadí kód barvy Další varianty na objednávku. Podrobnější technické údaje k použitým komponentům skříní typu X.SA1 jsou na str. 23 nebo na požádání obchod@generi.cz. Strana: 12 Typ: X20SA1 V0..

15 ZÓNA 1, 2 ZÓNA 21, 22 JEDNOTLAČÍTKO S INDIKAČNÍM SVÍTIDLEM X20SA1 V140/./. až V141/./. HL1 SB1 II 2GD Ex demb td IIC T6 IP65 Materiál, rozměr skříně: polyester, (š v h) mm Vývodka: M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 Specifikace barvy signálky/tlačítka: místo otazníku se doplní kód barvy uvedený na str. 11 a 12. Napájecí napětí 230V 50Hz 24V AC/DC Objednací O číslo X20SA1 V140/?/? X20SA1 V141/?/? Hmotnost 0,90 kg 0,90 kg ZÓNA 1, 2 ZÓNA 21, 22 DVOJPOLOHOVÝ PŘEPÍNAČ S INDIKAČNÍM SVÍTIDLEM X20SA1 V130/././.A až V131/././.A * místo otazníku doplňte I th spínací jednotky 6A nebo 16A. ZÓNA 1, 2 ZÓNA 21, 22 HL1 SA1 II 2GD Ex demb td IIC T6 IP65 Materiál, rozměr skříně: polyester, (š v h) mm Vývodka: M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 Specifikace barvy signálky/tlačítka: místo prvních dvou otazníků se doplní kód barvy uvedený na str. 11 a 12. Napájecí napětí Objednací O číslo* Hmotnost 230V 50Hz X20SA1 V130/?/?/?A 0,91 kg 24V AC/DC X20SA1 V131/?/?/?A 0,91 kg SA1 Poloha Kontakt 3 4 sepnuto DVOJPOLOHOVÝ/TROJPOLOHOVÝ PŘEPÍNAČ II 2GD Ex de td IIC T6 T85 C IP65 Materiál, rozměr skříně: polyester, (š v h) mm Vývodky: M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 Specifikace I th spínacích jednotek: I th = 6A: X20SA1 V.../6A I th = 16A: X20SA1 V.../16A 1 pólový vypínač ŘAZENÍ 1 X20SA1 V027/?A Poloha 2 pólový vypínač ŘAZENÍ 2 X20SA1 V028/?A Poloha Hmotnost 0,86 kg sepnuto Hmotnost 0,88 kg střídavý přepínač ŘAZENÍ 6 X20SA1 V029/?A Poloha sepnuto sepnuto Hmotnost 0,89 kg X20SA1 V029/.A sepnuto 3 polohový přepínač X20SA1 V030/?A Poloha sepnuto Hmotnost 0,89 kg sepnuto sepnuto 3 polohový přepínač ve funkci dvojtlačítka pro ovládání stykačů Samonávrat z polohy START do polohy STOP Hmotnost X20SA1 V031/?A 0,89 kg Poloha X20SA1 V030/.A sepnuto sepnuto sepnuto Typ: X20SA1 V... Strana:13

16 UZAMYKATELNÝ VYPÍNAČ ZÓNA 1, 2 ZÓNA 21, 22 Materiál, rozměr skříně: Vývodky: II 2GD Ex de td IIC T6 T85 C IP65 polyester, (š v h) mm M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 * X20SA1 V032/?A Poloha Hmotnost 0,88 kg X20SA1 V032/.A sepnuto Uzamykání v jiných polohách, visací zámek, hřibové hlavice atd. na objednávku * Místo otazníku doplňte I th spínací jednotky 6A nebo 16A. SÉRIOVÝ PŘEPÍNAČ ŘAZENÍ 5 ZÓNA 1, 2 ZÓNA 21, 22 Materiál, rozměr skříně: Vývodky: II 2GD Ex de td IIC T6 T85 C IP65 polyester, (š v h) mm M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 SA1 SA2 * X20SA1 V033/?A SA1 Kontakt 3 4 Hmotnost 0,91 kg Poloha sepnuto X20SA1 V033/.A * Místo otazníku doplňte I th spínací jednotky 6A nebo 16A. DVOJTLAČÍTKO S INDIKAČNÍM SVÍTIDLEM ZÓNA 1, 2 ZÓNA 21, 22 Materiál, rozměr skříně: Vývodky: II 2GD Ex demb td IIC T6 T85 C IP65 polyester, (š v h) mm M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 X20SA1 V101 až V104 Signálka HL1 Barva tlačítek Hmotnost 230V 50Hz zelená barva 230V 50Hz zelená barva 24V AC/DC zelená barva 24V AC/DC zelená barva pravé(sb2) zelená levé(sb1) bílá pravé(sb2) zelená levé(sb1) rudá pravé(sb2) zelená levé(sb1) bílá pravé(sb2) zelená levé(sb1) rudá 0,98 kg X20SA1 V101 0,98 kg X20SA1 V102 0,98 kg X20SA1 V103 0,90 kg X20SA1 V104 TROJTLAČÍTKO ZÓNA 1, 2 ZÓNA 21, 22 Materiál, rozměr skříně: Vývodky: II 2GD Ex de td IIC T6 T85 C IP65 polyester, (š v h) mm M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 X20SA1 V105 až V108 Barva tlačítek Hmotnost SB1, SB2 zelená SB3 bílá 0,98 kg X20SA1 V105 SB1, SB2 zelená SB3 rudá 0,98 kg X20SA1 V106 SB1, SB2 černá SB3 rudá 0,98 kg X20SA1 V107 SB1, SB2 černá SB3 černá 0,98 kg X20SA1 V108 Další varianty na objednávku. Podrobnější technické údaje k použitým komponentům skříní typu X.SA1 jsou na str. 23 nebo na požádání obchod@generi.cz. Strana: 14 Typ:X20SA1 V...

17 ZÓNA 1, 2 ZÓNA 21, 22 DVOJTLAČÍTKO S PŘEPÍNAČEM Materiál, rozměr skříně: Vývodka: II 2GD Ex de td IIC T6 IP65 polyester, (š v h) mm M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 Specifikace barev tlačítek SB1/SB2: Místo otazníků se doplní kód barvy uvedený na straně 10 Hmotnost X20SA1 V120/?/? 1,02 kg SA1 Poloha Kontakty 3 4 4* 3* M sepnuto O D sepnuto X20SA1 V120/./. ZÓNA 1, 2 ZÓNA 21, 22 NEVÝBUŠNÝ POTENCIOMETR Typ: Materiál, rozměr skříně: Vývodky: X20SA1 RP.. II 2GD Ex de td IIC T6 T85 C IP65 polyester, (š v h) mm M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 ZÓNA 1, 2 ZÓNA 21, 22 X20SA1 RP.. Hodnota potenciometru Hmotnost 1 kω 1,00 kg X20SA1 RP 1k 2 kω 1,00 kg X20SA1 RP 2k 5 kω 1,00 kg X20SA1 RP 5k 10 kω 1,00 kg X20SA1 RP 10k NEPŘÍMO MĚŘÍCÍ A metr Typ: X20SA1 PA. /.. II 2GD Ex emb td II T6 T85 C IP65 Materiál, rozměr skříně: polyester, (š v h) mm Vývodky: M20 ( 7 12) mm Svorky: max. 2 2,5 mm 2 Nepřímo měřící A metr (určen pro připojení k měřícímu transformátoru proudu) In/1A nebo In/5A X20SA1 PA../.. Rozsah stupnice Hmotnost 0 10/30 1,00 kg Pozn.: Jiný rozsah stupnic možný dle požadavku. In/1A In/5A X20SA1 PA1A/10 X20SA1 PA5A/ /45 1,00 kg X20SA1 PA1A/15 X20SA1 PA5A/ /60 1,00 kg X20SA1 PA1A/20 X20SA1 PA5A/ /90 1,00 kg X20SA1 PA1A/30 X20SA1 PA5A/ /120 1,00 kg X20SA1 PA1A/40 X20SA1 PA5A/ /150 1,00 kg X20SA1 PA1A/50 X20SA1 PA5A/ /180 1,00 kg X20SA1 PA1A/60 X20SA1 PA5A/ /225 1,00 kg X20SA1 PA1A/75 X20SA1 PA5A/ /300 1,00 kg X20SA1 PA1A/100 X20SA1 PA5A/ /450 1,00 kg X20SA1 PA1A/150 X20SA1 PA5A/ /600 1,00 kg X20SA1 PA1A/200 X20SA1 PA5A/200 Další varianty na objednávku. Podrobnější technické údaje k použitým komponentům skříní typu X.SA1 jsou na str. 23 nebo na požádání obchod@generi.cz. Typ: X20SA1 RP, PA Strana:15

18 OVLÁDACÍ SKŘÍŇ X23SA1 V2.. ZÓNA 1, 2 ZÓNA 21, 22 Polyesterová ovládací skříň objednací číslo X23SA1 V202 Polyesterová ovládací skříň obj. č. (sign. hlavice 24V) X23SA1 V202/24 II 2GD Ex demb td IIC T6 T85 C IP65 Vývodka (dole): 1 ks M25 ( 8-17) mm Rozměry skříně (š v h): ( ) mm Hmotnost: 1,38 kg X1 X1 HL1 HL2 SB1 SB2 1 11: řadová svorka WAGO 2 4 mm 2, barva šedá PE: řadová svorka WAGO 2 4 mm 2, barva žlutozelená 1 ks signální hlavice, 230V/AC, barva žlutá, text štítku: PORUCHA 1 ks signální hlavice, 230V/AC, barva zelená, text štítku: CHOD 1 ks stiskací hlavice, 0/1, barva bílá, text štítku: STOP 1 ks stiskací hlavice, 1/0, barva zelená, text štítku: START Polyesterová ovládací skříň objednací číslo X23SA1 V203 Polyesterová ovládací skříň obj. č. (sign. hlavice 24V) X23SA1 V203/24 II 2GD Ex demb td IIC T6 T85 C IP65 Vývodka (dole): 1 ks M25 ( 8-17) mm Rozměry skříně (š v h): ( ) mm Hmotnost: 1,39 kg X1 X1 HL1 SB1 SB2 SA1 1 11: řadová svorka WAGO 2 4 mm 2, barva šedá PE: řadová svorka WAGO 2 4 mm 2, barva žlutozelená 1 ks signální hlavice, 230V/AC, barva zelená, text štítku: CHOD 1 ks stiskací hlavice, 0/1, barva bílá, text štítku: STOP 1 ks stiskací hlavice, 1/0, barva zelená, text štítku: START 1 ks otočná dvoupolohová hlavice, 1/1, barva černá, text štítku: MÍST. - DÁLK. Další varianty na objednávku. Podrobnější technické údaje k použitým komponentům skříní typu X.SA1 jsou na str. 23 nebo na požádání obchod@generi.cz. Strana: 16 Typ: X23SA1 V2..

19 ZÓNA 1, 2 ZÓNA 21, 22 OVLÁDACÍ SKŘÍŇ X23SA1 V2.. Polyesterová ovládací skříň objednací číslo X23SA1 V204 II 2GD Ex demb td IIC T6 T85 C IP65 Vývodka (dole): 1 ks M25 ( 8-17) mm Rozměry skříně (š v h): ( ) mm Hmotnost: 1,50 kg X1 1 11: řadová svorka WAGO 2 4 mm 2, barva šedá X1 PE: řadová svorka WAGO 2 4 mm 2, barva žlutozelená PA 1 ks nepřímoměřící ampérmetr 0-x / 1A, 3-násobná přetížitelnost SB1 1 ks stiskací hlavice, 0/1, barva bílá, text štítku: STOP SB2 1 ks stiskací hlavice, 1/0, barva zelená, text štítku: START Polyesterová ovládací skříň objednací číslo X23SA1 V205 II 2GD Ex demb td IIC T6 T85 C IP65 Vývodka (dole): 1 ks M25 ( 8-17) mm Rozměry skříně (š v h): ( ) mm Hmotnost: 1,55 kg X1 1 11: řadová svorka WAGO 2 4 mm 2, barva šedá X1 PE: řadová svorka WAGO 2 4 mm 2, barva žlutozelená PA 1 ks nepřímoměřící ampérmetr 0-x / 1A, 3-násobná přetížitelnost SB1 1 ks stiskací hlavice, 0/1, barva bílá, text štítku: STOP SB2 1 ks stiskací hlavice, 1/0, barva zelená, text štítku: START SA1 1 ks otočná dvoupolohová hlavice, 1/1, barva černá, text štítku: MÍST. - DÁLK. Další varianty na objednávku. Podrobnější technické údaje k použitým komponentům skříní typu X.SA1 jsou na str. 23 nebo na požádání obchod@generi.cz. Typ: X23SA1 V2.. Strana: 17

20 OVLÁDACÍ SKŘÍŇ X23SA1 V2.. ZÓNA 1, 2 ZÓNA 21, 22 Polyesterová ovládací skříň objednací číslo X23SA1 V206 Polyesterová ovládací skříň obj. č. (sign. hlavice 24V) X23SA1 V206/24 II 2GD Ex demb td IIC T6 T85 C IP65 Vývodka (dole): 1 ks M25 ( 8-17) mm Rozměry skříně (š v h): ( ) mm Hmotnost: 1,51 kg X1 X1 HL1 HL2 SB1 SB2 SB3 SA1 1 11: řadová svorka WAGO 2 4 mm 2, barva šedá PE: řadová svorka WAGO 2 4 mm 2, barva žlutozelená 1 ks signální hlavice, 230V/AC, barva bílá, text štítku: ZAVŘEN 1 ks signální hlavice, 230V/AC, barva bílá, text štítku: OTEVŘEN 1 ks stiskací hlavice, 1/0, barva bílá, text štítku: ZAVŘÍT 1 ks stiskací hlavice, 1/0, barva bílá, text štítku: OTEVŘÍT 1 ks stiskací hlavice, 0/1, barva černá, text štítku: STOP 1 ks otočná dvoupolohová hlavice, 1/1, barva černá, text štítku: MÍST. - DÁLK. Polyesterová ovládací skříň objednací číslo X23SA1 V207 Polyesterová ovládací skříň obj. č. (sign. hlavice 24V) X23SA1 V207/24 II 2GD Ex demb td IIC T6 T85 C IP65 Vývodka (dole): 1 ks M25 ( 8-17) mm Rozměry skříně (š v h): ( ) mm Hmotnost: 1,44 kg X1 X1 HL1 HL2 SB1 SB2 SA1 1 11: řadová svorka WAGO 2 4 mm 2, barva šedá PE: řadová svorka WAGO 2 4 mm 2, barva žlutozelená 1 ks signální hlavice, 230V/AC, barva žlutá, text štítku: PORUCHA 1 ks signální hlavice, 230V/AC, barva zelená, text štítku: CHOD 1 ks stiskací hlavice, 0/1, barva bílá, text štítku: STOP 1 ks stiskací hlavice, 1/0, barva zelená, text štítku: START 1 ks otočná dvoupolohová hlavice, 1/1, barva černá, text štítku: MÍST. - DÁLK. Další varianty na objednávku. Podrobnější technické údaje k použitým komponentům skříní typu X.SA1 jsou na str. 23 nebo na požádání obchod@generi.cz. Strana: 18 Typ: X23SA1 V2..

21 ZÓNA 1, 2 ZÓNA 21, 22 OVLÁDACÍ SKŘÍŇ X23SA1 V2.. Polyesterová ovládací skříň objednací číslo X23SA1 V213 Polyesterová ovládací skříň obj. č. (sign. hlavice 24V) X23SA1 V213/24 II 2GD Ex demb td IIC T6 T85 C IP65 Vývodka (dole): 1 ks M25 ( 8-17) mm Rozměry skříně (š v h): ( ) mm Hmotnost: 1,36 kg X1 X1 HL1 SB1 SB2 SA1 1 11: řadová svorka WAGO 2 4 mm 2, barva šedá PE: řadová svorka WAGO 2 4 mm 2, barva žlutozelená 1 ks signální hlavice, 230V/AC, barva zelená, text štítku: CHOD 1 ks stiskací hlavice, 0/1, barva bílá, text štítku: STOP 1 ks stiskací hlavice, 1/0, barva zelená, text štítku: START 1 ks otočná třípolohová hlavice, 2/0, barva černá, text štítku: MÍST. - O - DÁLK. Polyesterová ovládací skříň objednací číslo X23SA1 V215 II 2GD Ex demb td IIC T6 T85 C IP65 Vývodka (dole): 1 ks M25 ( 8-17) mm Rozměry skříně (š v h): ( ) mm Hmotnost: 1,52 kg X1 1 11: řadová svorka WAGO 2 4 mm 2, barva šedá X1 PE: řadová svorka WAGO 2 4 mm 2, barva žlutozelená PA 1 ks nepřímoměřící ampérmetr 0-x / 1A, 3-násobná přetížitelnost SB1 1 ks stiskací hlavice, 0/1, barva bílá, text štítku: STOP SB2 1 ks stiskací hlavice, 1/0, barva zelená, text štítku: START SA1 1 ks otočná třípolohová hlavice, 2/0, barva černá, text štítku: MÍST. - O - DÁLK. Další varianty na objednávku. Podrobnější technické údaje k použitým komponentům skříní typu X.SA1 jsou na str. 23 nebo na požádání obchod@generi.cz. Typ: X23SA1 V2.. Strana: 19

22 OVLÁDACÍ SKŘÍŇ X23SA1 V2.. ZÓNA 1, 2 ZÓNA 21, 22 Polyesterová ovládací skříň objednací číslo X23SA1 V216 Polyesterová ovládací skříň obj. č. (sign. hlavice 24V) X23SA1 V216/24 II 2GD Ex demb td IIC T6 T85 C IP65 Vývodka (dole): 1 ks M25 ( 8-17) mm Rozměry skříně (š v h): ( ) mm Hmotnost: 1,48 kg X1 X1 HL1 HL2 SB1 SB2 SB3 SA1 1 11: řadová svorka WAGO 2 4 mm 2, barva šedá PE: řadová svorka WAGO 2 4 mm 2, barva žlutozelená 1 ks signální hlavice, 230V/AC, barva bílá, text štítku: ZAVŘEN 1 ks signální hlavice, 230V/AC, barva bílá, text štítku: OTEVŘEN 1 ks stiskací hlavice, 1/0, barva bílá, text štítku: ZAVŘÍT 1 ks stiskací hlavice, 1/0, barva bílá, text štítku: OTEVŘÍT 1 ks stiskací hlavice, 0/1, barva černá, text štítku: STOP 1 ks otočná třípolohová hlavice, 2/0, barva černá, text štítku: MÍST. - O - DÁLK. Polyesterová ovládací skříň objednací číslo X23SA1 V217 Polyesterová ovládací skříň obj. č. (sign. hlavice 24V) X23SA1 V217/24 II 2GD Ex demb td IIC T6 T85 C IP65 Vývodka (dole): 1 ks M25 ( 8-17) mm Rozměry skříně (š v h): ( ) mm Hmotnost: 1,41 kg X1 X1 HL1 HL2 SB1 SB2 SA1 1 11: řadová svorka WAGO 2 4 mm 2, barva šedá PE: řadová svorka WAGO 2 4 mm 2, barva žlutozelená 1 ks signální hlavice, 230V/AC, barva žlutá, text štítku: PORUCHA 1 ks signální hlavice, 230V/AC, barva zelená, text štítku: CHOD 1 ks stiskací hlavice, 0/1, barva bílá, text štítku: STOP 1 ks stiskací hlavice, 1/0, barva zelená, text štítku: START 1 ks otočná třípolohová hlavice, 2/0, barva černá, text štítku: MÍST. - O - DÁLK. Další varianty na objednávku. Podrobnější technické údaje k použitým komponentům skříní typu X.SA1 jsou na str. 23 nebo na požádání obchod@generi.cz. Strana: 20 Typ: X23SA1 V2..

23 ZÓNA 1, 2 ZÓNA 21, 22 STANDARDNÍ SVORKOVNICOVÉ A SIGNALIZAČNÍ SKŘÍNĚ PRO PŘIPOJENÍ TOPNÝCH KABELŮ POLYESTEROVÁ SVORKOVNICOVÁ SKŘÍŇ - typ X20X1 Provedení Napětí: Rozměry skříně: II 2GD Ex e td II T6 T85 C, IP V mm Skříň pro topný kabel BSX, RSX, VSX, KSX, HTSX Objednací č. Svorky* Vývodky Barva X20X1 TK1.1 X20X1 TK3 X20X1 TK1.1 WAGO 4 ks 2 4 mm 2 + lišta PE 1 ks M25 1,5 ( 8 17) mm 1ks výv. pro kabel BSX 2 ks zátka M25 1,5 černá Volitelné příslušenství Skříň pro topný kabel HPT držák svorkovnicové skříně vývodka Ex vývodka Ex vývodka Ex svornice Ex propojka Nerez / 210 vč. instal. přísl. M25 1,5 ( 8 17) mm M25 1,5 pro kabel HTSX, RSX M25 1,5 pro kabel BSX, VSX-5 a 10 WAGO šedá 2 4 mm 2 pro svorky WAGO Objednací č. X20X1 TK3 Svorky* WAGO 4 ks 2 4 mm 2 + lišta PE Vývodky 2 ks M25 1,5 ( 8 17) mm 2 ks zátka M25 1,5 Barva černá * Svornice proklemovány do dvou párů. POLYESTEROVÁ SVORKOVNICOVÁ SKŘÍŇ - typ X20X1 s plastovým držákem Provedení Napětí: Rozměry skříně: II 2GD Ex e td II T6 T85 C, IP V mm Skříň pro topný kabel BSX, RSX, KSX, HTSX, VSX, HPT Objednací č.* X20X1 TK2 Svorky** WAGO 4 ks 2 4 mm 2 + lišta PE Vývodky 1 ks M25 1,5 ( 8 17) mm 1ks zátka M25 1,5 v držáku průchod pro 3 TK Barva černá/ hnědá * V poznámce prosím uveďte pro jaký typ topného kabelu je skříň určena ** Svornice proklemovány do dvou párů. Volitelné příslušenství X20X1 TK2 vývodka Ex svornice Ex propojka M25 1,5 ( 8 17) mm WAGO šedá 2 4 mm 2 pro svorky WAGO POLYESTEROVÁ SIGNALIZAČNÍ SKŘÍŇ - typ X20SA1 s plastovým držákem Provedení Napětí: Rozměry skříně: II 2GD Ex e td II T6 T85 C, IP V mm Skříň se signalizací funkčnosti topného kabelu Objednací č.* Signalizace Vývodky Barva X20SA1 TK4 1 ks zelená signálka 230 V / 50 Hz 2 ks zátka M25 1,5 v držáku průchod pro 3 TK černá/ hnědá * V poznámce prosím uveďte pro jaký typ topného kabelu je skříň určena Volitelné příslušenství vývodka Ex M25 1,5 ( 8 17) mm X20SA1 TK4 Typ: X20X1 TK., X20SA1 TK. Strana: 21

24 STANDARDNÍ SVORKOVNICOVÉ A SIGNALIZAČNÍ SKŘÍNĚ PRO PŘIPOJENÍ TOPNÝCH KABELŮ ZÓNA 1, 2 ZÓNA 21, 22 POLYESTEROVÁ OVLÁDACÍ A SIGNALIZAČNÍ SKŘÍŇ - typ X20SA1 Provedení Napětí: Rozměry skříně: II 2GD Ex demb td IIC T6 T85 C, IP V mm Skříň se spínáním a signalizací funkčnosti topného kabelu Objednací č.* Osazení Vývodky Barva X20SA1 TK5.1/?A 1 ks zelená signálka 230V/50Hz 1 ks otočný spínač 1 ks M25 1,5 ( 8 17) mm 1 ks vývodka pro TK černá X20SA1 TK5.1/.A * Místo otazníku doplňte I th spínací jednotky 6A nebo 16A. V poznámce prosím uveďte pro jaký typ topného kabelu je skříň určena. Skříň je standardně vybavena svorkami WAGO mini. Volitelné příslušenství držák svorkovnicové skříně vývodka Ex vývodka Ex Nerez / 210 vč. instal. přísl. M25 1,5 ( 8 17) mm M25 1,5 pro kabel HTSX, RSX vývodka Ex svornice Ex M25 1,5 pro kabel BSX, VSX-5 a 10 WAGO mini ne Ex (BNV) STANDARDNÍ SVORKOVNICOVÉ SKŘÍNĚ PRO PŘIPOJENÍ TOPNÝCH KABELŮ POLYESTEROVÁ SVORKOVNICOVÁ SKŘÍŇ - typ L20X1 Provedení Napětí: Rozměry skříně: IP V mm Skříň pro topný kabel BSX, RSX, KSX, HTSX, VSX, HPT L20X1 TK1L Objednací č. L20X1 TK1L Volitelné příslušenství Svorky* WAGO 4 ks 2 4 mm 2 + lišta PE držák svorkovnicové skříně vývodka vývodka vývodka svornice propojka Vývodky 1 ks M25 1,5 ( 9 17) mm 1ks výv. dle typu TK 2 ks zátka M25 1,5 Nerez / 210 vč. instal. přísl. M25 1,5 ( 9 17) mm M25 1,5 pro kabel HTSX, RSX M25 1,5 pro kabel BSX, VSX + M25 / M20 1,5 WAGO šedá 2 4 mm 2 pro svorky WAGO Barva šedá * Svornice proklemovány do dvou párů. HLINÍKOVÁ SVORKOVNICOVÁ SKŘÍŇ - typ L21X0 Provedení Napětí: Rozměry skříně: IP V mm Skříň pro topný kabel MIK L21X0 TK8L Objednací č. L21X0 TK8L Volitelné příslušenství vývodka svornice propojka Svorky* WAGO 4 ks 2 4 mm 2 + lišta PE Vývodky 1 ks M25 1,5 ( 9 17)mm 2 otvor se závitem M 20 1,5 1 ks zátka M25 1,5 M25 1,5 ( 9 17) mm WAGO šedá 2 4 mm 2 pro svorky WAGO Barva šedá * Svornice proklemovány do dvou párů. Strana: 22 Typ: X20SA1 TK.,L20X1 TK., L21X0 TK.

25 ZÓNA 1, 2 ZÓNA 22 STOŽÁROVÁ POJISTKOVÁ SKŘÍŇ X26SA1 FU..A Polyesterové stožárové pojistkové skříně typu X26SA1 FU..A II 2GD Ex emb II T6 T85 C IP65 Pojistka: charakteristika T, vypínací schopnost 1500A Vývodky nahoře: 1 ks M20 ( 7-12) mm Vývodky dole: 2 ks M32 ( 17-25) mm Rozměry skříně (š v h): ( ) mm Hmotnost: 2,22 kg X26SA1 FU16A X26SA1 FU12A X26SA1 FU10A X26SA1 FU06A X26SA1 FU04A X26SA1 FU02A Jmenovitý proud pojistky 16 A 12,5 A 10 A 6,3 A 4 A 2 A FU1 nevýbušná pojistka charakteristika T, vypínací schopnost 1500A, GENERI X1 N, 2L3, 1L3: řadová svorka WAGO 2 4 mm 2, barva šedá X1 N, 1L3, L2, L1: řadová svorka WAGO 2 16 mm 2, barva šedá X1 PE: řadová PE svorka WAGO 2 4 mm 2, barva žlutozelená X1 PE: řadová PE svorka WAGO 2 16 mm 2, barva žlutozelená 2 ks propojka WAGO OVLÁDACÍ A INDIKAČNÍ SKŘÍNĚ - Ex KOMPONENTY ZÓNA 1, 2 ZÓNA 21, 22 Max.2 kontakty na hlavici Samostatná spínací / rozpínací jednotka Zapuštěná stiskací hlavice se samonávratem Zapuštěná stiskací hlavice zdvojená se samonávratem Hřibová stiskací hlavice pootočením odblokovat Otočná hlavice Otočná hlavice uzamykatelná Indikační svítidlo LED El. značka prvku Vlastnosti I th : 6 A* AC 15: 240 V 3 A DC 13: 250 V 0,27 A Barva: černá, zelená, rudá, modrá Barva: zelená/rudá Barva: černá, rudá Barva: černá 2 polohy, 3 polohy Barva: černá 2 polohy, 3 polohy uzamykání dle požadavku Barva: rudá, modrá, bílá, zelená, žlutá 6, 12, 24, 48V AC/DC 110, 230 V AC 110, 230 V AC/DC * Lze dodat jednotky s I th = 16 A. Speciální prvky zde neuvedené na požádání obchod@generi.cz. NOVÉ K dispozici je i varianta s otočnou hlavicí s více než dvěma spínacími jednotkami. K dispozici je univerzální signálka 20 V 415 V AC/DC, kterou je mimo jiné možno použít do prosvětlených tlačítek a otočných přepínačů společně s novými spínacími jednotkami. Svornice ve skříni vlastnosti 2 4 mm mm 2 500V, 22A 500V, 22A A - metr pro připojení k měřícímu transformátoru proudu (I n /1A nebo I n /5A) trojnásobná resp. dvojnásobná přetižitelnost, tř. přesnosti 1,5 standardní rozsah stupnice (A): 0 10/30, 0 15/45, 0 20/60, 0 30/90, 0 40/120, 0 50/150, 0 60/180, 0 75/225, 0 100/300, 0 150/450, 0 200/600 Typ: X26SA1 FU..A, Ex komponenty Strana: 23

26 OVLÁDACÍ A INDIKAČNÍ SKŘÍNĚ - OBECNÝ PŘEHLED ZÓNA 1, 2 ZÓNA 21, 22 Provedení dle použitých Ex součástí: Max. rozsah okolních teplot: II 2GD Ex e td II T6,T5 T85 C, T100 C IP65 II 2GD Ex de td IIC T6,T5 T85 C, T100 C IP65 II 2GD Ex emb td II T6,T5 T85 C, T100 C IP65 II 2GD Ex demb td IIC T6,T5 T85 C, T100 C IP65-55 C až +80 C Konstrukce: číslice před označením SA udává rozměrový typ,číslice za označením SA udává materiál skříně: 0 Al slitina 1 polyester 2 nerezová ocel Vývodky: viz str. 35 PŘEHLED NEJPOUŽÍVANĚJŠÍCH ROZMĚROVÝCH TYPŮ AL TLAK. ODLITEK Typ Rozměry X16SA X17SA X18SA X19SA X21SA X22SA X23SA X24SA X25SA X26SA X27SA X28SA X29SA X31SA X32SA X33SA X35SA X42SA X43SA X46SA X47SA X48SA X49SA X50SA X51SA X52SA X53SA X54SA X55SA X56SA X57SA X58SA X59SA X60SA X70SA POLYESTER Typ Rozměry X12SA X13SA X14SA X15SA X20SA X23SA X25SA X26SA X27SA X28SA X37SA X38SA X39SA X40SA X44SA X45SA X71SA X72SA X73SA X74SA X75SA X80SA X365SA NEREZ Typ Rozměry X05SA X06SA2 pr X320SA X321SA X322SA X323SA X324SA X325SA X326SA X327SA X328SA X329SA X330SA X331SA X332SA X333SA X334SA X335SA X340SA X341SA X342SA X343SA X344SA X345SA X346SA X347SA X349SA X357SA X397SA X398SA X407SA X408SA X409SA X410SA X411SA X412SA X413SA NEREZ Typ Rozměry X414SA X415SA X416SA X417SA X430SA X431SA X432SA X433SA X434SA X435SA X436SA X437SA X438SA X439SA X440SA X441SA X442SA X443SA X444SA X445SA X446SA X460SA X461SA X462SA X463SA X464SA X465SA X466SA X467SA X468SA Velikost skříně je dána požadovaným technickým zadáním (počet prvků, schéma zapojení, připojovací kabely apod.). Na základě těchto údajů Vám navrhneme optimální řešení. Kontaktujte naše oddělení OTS. Strana: 24 Typ: X.SA0, X.SA1, X.SA2

27 ZÓNA 1, 2 ZÓNA 21, 22 NEVÝBUŠNÉ PŘEPĚŤOVÉ OCHRANY X12FV1/..1 Typ X.FV./ II 2GD Ex emb td A21 II T6 T50 C -55 C Ta +70 C IP66 Typ X.FV./ /JB II 2GD Ex iamb td A21 IIC T6 T50 C -55 C Ta +70 C IP66 Přepěťové ochrany jsou standardně dodávány pro teplotu okolí -20 C Ta +40 C Jmenovité napětí: Zbytkové napětí: Ochranný účinek před opakovaným výbojem: Rázová vlna 8/20 μs 10 operací: Rázová vlna 10/1000 μs 400 operací: Zkratový proud po dobu 1s: Doba odezvy: Průřez připojovacích vodičů: 0,35 mm 2 až 2,5 mm 2 6 V DC 12 V DC 24 V DC 48 V DC 11 V DC 17 V DC 36 V DC 62 V DC 10 ka 500 A 30 A pod 1 ns X14FV1/..2 Tvorba objednacího kódu X. FV. /... / JB Jen u typu JB (jiskrově bezpečné) Počet chráněných linek: 1 1-modulová jednotka 2 2-modulová jednotka modulová jednotka modulová jednotka Vazební člen: R rezistor (60 ma / 1 MHz) LA indukčnost 1 (370 ma / 150 khz) LB indukčnost 2 (2 A / 150 khz) Jmenovité napětí: 06 6 V DC V DC V DC V DC Materiál skříně: 0 Al - slitina 1 plast (polyester) 2 nerezový plech FV: označení přepěťové ochrany (odpovídá EN ) Rozměrový typ: mohou být použity všechny rozměrové typy skříní uvedené na straně 24 X : označení nevýbušného (Ex) provedení Materiál skříně Rozměry Nejčastěji používané typy přepěťových ochran pro jednu linku Jmenovité napětí Vazební člen polyester V rezistor rezistor Indukčnost 1 Indukčnost 2 * /JB = provedení pro jiskrově bezpečné obvody Max. proud 60 ma 60 ma 370 ma 2 A Mezní frekvence 1 MHz 1 MHz 150 khz 150 khz X12FV1/24R1/JB* X12FV1/24R1 X12FV1/24LA1 X12FV1/24LB1 Materiál skříně Rozměry Nejčastěji používané typy přepěťových ochran pro dvě linky Jmenovité napětí Vazební člen polyester V rezistor rezistor Indukčnost 1 Indukčnost 2 * /JB = provedení pro jiskrově bezpečné obvody Max. proud 60 ma 60 ma 370 ma 2 A Mezní frekvence 1 MHz 1 MHz 150 khz 150 khz X14FV1/24R1/JB* X14FV1/24R1 X14FV1/24LA1 X14FV1/24LB1 příklad zapojení 1-modulové jednotky Bližší technické údaje na požádání obchod@generi.cz. Typ: X.FV.. Strana: 25
