CIUR a.s. Montáž krok za krokem SLOVINYL SIDING. Brandýs nad Labem. 2. Svislý obklad. Krok č. 1:

Transkript

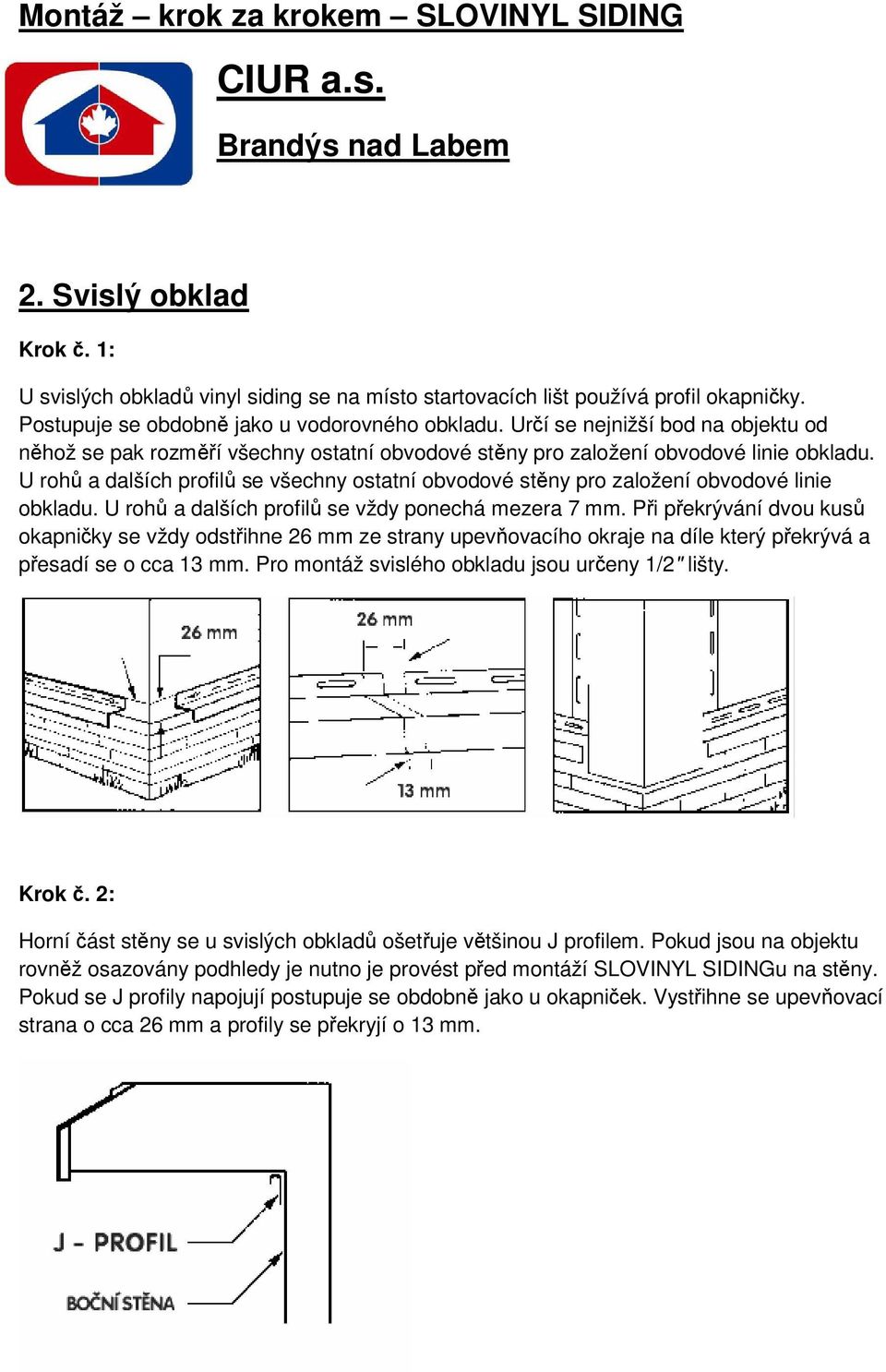

1 Montáž krok za krokem SLOVINYL SIDING CIUR a.s. Brandýs nad Labem 2. Svislý obklad Krok č. 1: U svislých obkladů vinyl siding se na místo startovacích lišt používá profil okapničky. Postupuje se obdobně jako u vodorovného obkladu. Určí se nejnižší bod na objektu od něhož se pak rozměří všechny ostatní obvodové stěny pro založení obvodové linie obkladu. U rohů a dalších profilů se všechny ostatní obvodové stěny pro založení obvodové linie obkladu. U rohů a dalších profilů se vždy ponechá mezera 7 mm. Při překrývání dvou kusů okapničky se vždy odstřihne 26 mm ze strany upevňovacího okraje na díle který překrývá a přesadí se o cca 13 mm. Pro montáž svislého obkladu jsou určeny 1/2" lišty. Krok č. 2: Horní část stěny se u svislých obkladů ošetřuje většinou J profilem. Pokud jsou na objektu rovněž osazovány podhledy je nutno je provést před montáží SLOVINYL SIDINGu na stěny. Pokud se J profily napojují postupuje se obdobně jako u okapniček. Vystřihne se upevňovací strana o cca 26 mm a profily se překryjí o 13 mm.

2 Krok č. 3: Lemování okolo oken a dveří - nezapuštěné otvory - se principielně provádí stejným způsobem jako u vodorovného SLOVINYL SIDINGu. Krok č. 4 Lemování J profily se provádí tak, že se nejprve nainstaluje spodní J profil podle šířky okna. Pak se instalují nařezané pásky, které se vyřežou a založí do kanálků spodního J profilu. Nainstalují se postranní J profily. Krok č. 5: Na vršek okna - nadpraží se nainstaluje okapnička a nad ní J profil. U okapničky se vyřízne a vyjme proužek podle horních okrajů boční J profilů a žlábek se nainstaluje. Konce horního J profilu se nastřihnou, tak jak ukazuje obrázek a zahnou do obvodových J profilů.

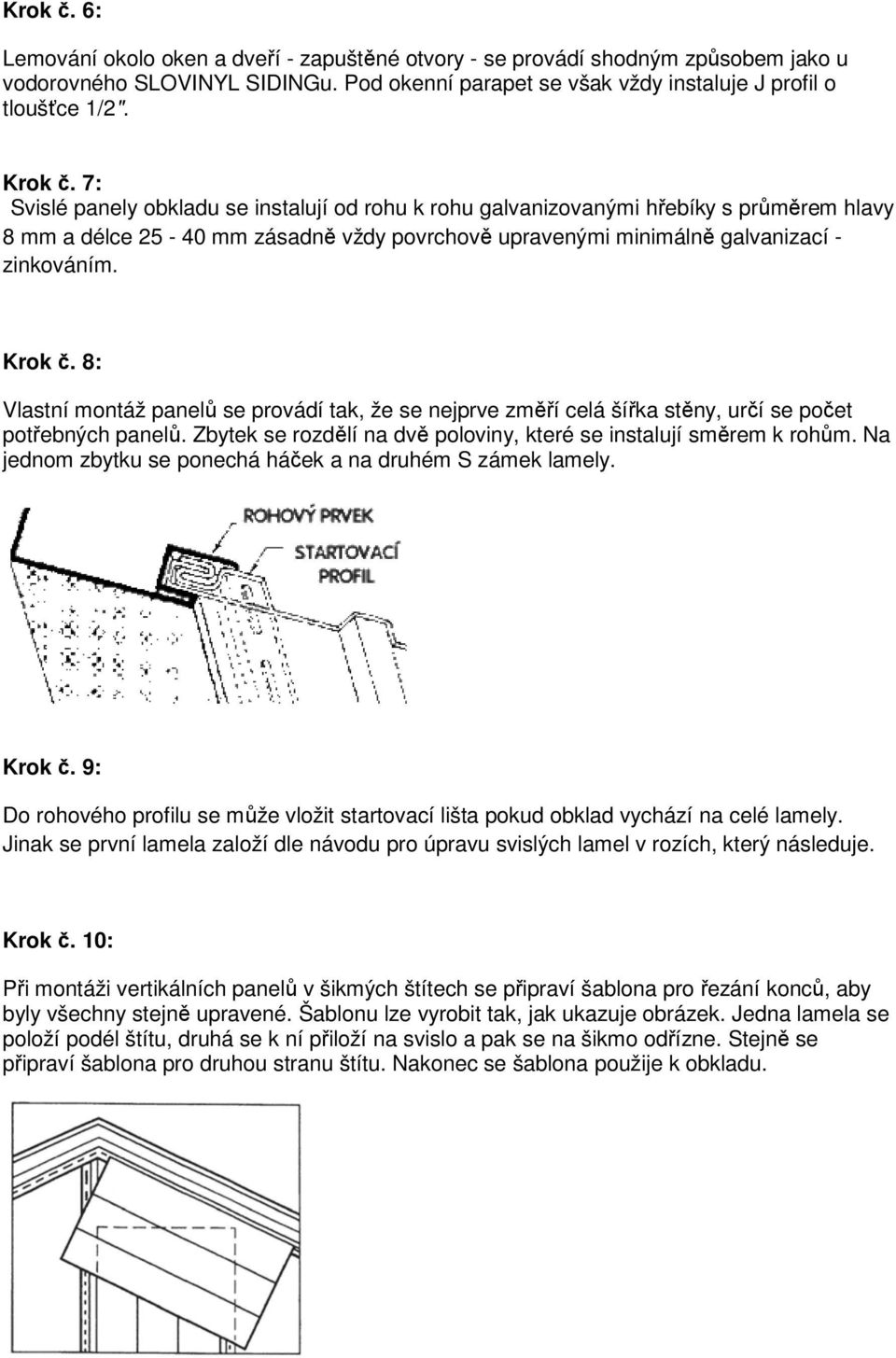

3 Krok č. 6: Lemování okolo oken a dveří - zapuštěné otvory - se provádí shodným způsobem jako u vodorovného SLOVINYL SIDINGu. Pod okenní parapet se však vždy instaluje J profil o tloušťce 1/2". Krok č. 7: Svislé panely obkladu se instalují od rohu k rohu galvanizovanými hřebíky s průměrem hlavy 8 mm a délce mm zásadně vždy povrchově upravenými minimálně galvanizací - zinkováním. Krok č. 8: Vlastní montáž panelů se provádí tak, že se nejprve změří celá šířka stěny, určí se počet potřebných panelů. Zbytek se rozdělí na dvě poloviny, které se instalují směrem k rohům. Na jednom zbytku se ponechá háček a na druhém S zámek lamely. Krok č. 9: Do rohového profilu se může vložit startovací lišta pokud obklad vychází na celé lamely. Jinak se první lamela založí dle návodu pro úpravu svislých lamel v rozích, který následuje. Krok č. 10: Při montáži vertikálních panelů v šikmých štítech se připraví šablona pro řezání konců, aby byly všechny stejně upravené. Šablonu lze vyrobit tak, jak ukazuje obrázek. Jedna lamela se položí podél štítu, druhá se k ní přiloží na svislo a pak se na šikmo odřízne. Stejně se připraví šablona pro druhou stranu štítu. Nakonec se šablona použije k obkladu.

4 Krok č. 11: Pokud je na výšku budovy třeba použít více řad svislého obkladu je nutné lamely na sebe vzájemně správně napojit. Jednu z možností ukazuje obrázek. Jinak je rovněž možné použít některý ze speciální profilů jako např profil T a nebo profil Vertical trans moulding. U všech ukončovacích profilů se ponechává mezera od konce lamel 7 mm. Krok č. 12: Pokud je zkrácený panel uříznutý uprostřed V zářezu, upevní se pod panel dřevěná lišta, která vyrovná jeho tloušťku. Odstřižená lamela se zasune do J profilu přes dřevěnou lištu a na druhé straně se zahákne do předcházející lamely. Krok č. 13: Pokud je panel odříznutý na rovném povrchu, nainstaluje se ukončovací lišta undersil trim a nebo 11 mm silná podkladová laťka do J profilu kotvícími prvky tak aby nebylo proděravěno rameno J profilu.

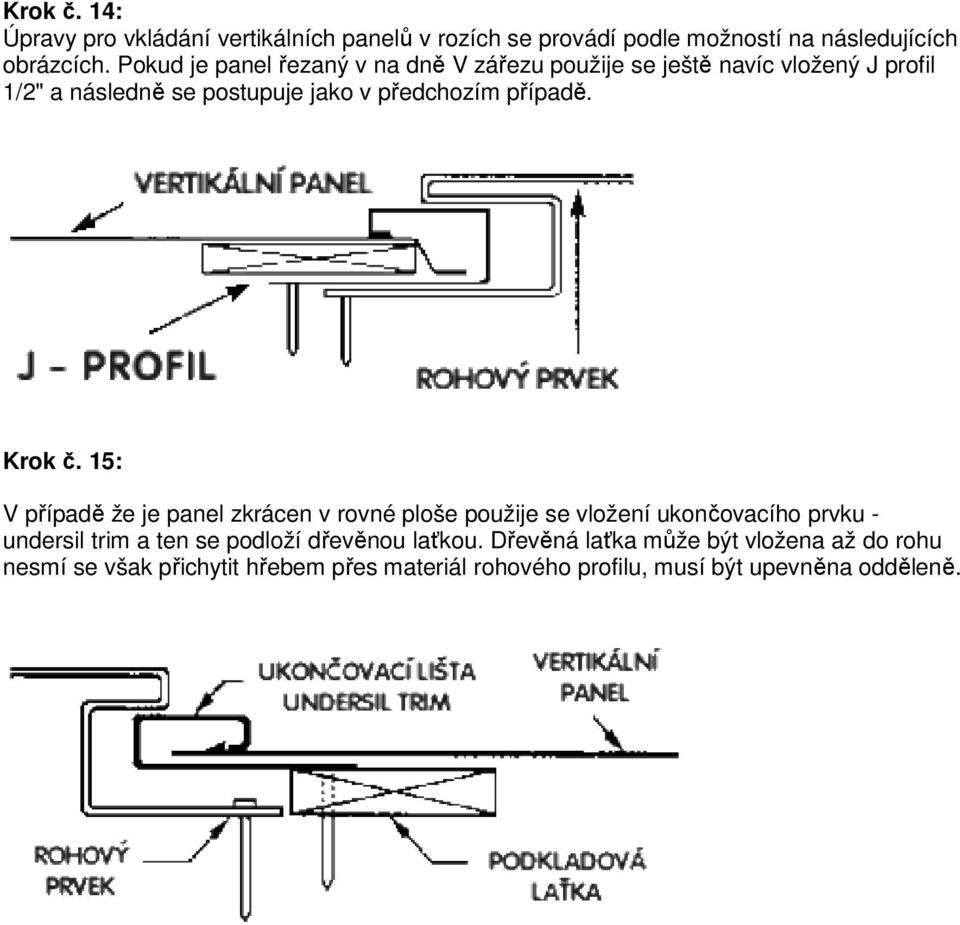

5 Krok č. 14: Úpravy pro vkládání vertikálních panelů v rozích se provádí podle možností na následujících obrázcích. Pokud je panel řezaný v na dně V zářezu použije se ještě navíc vložený J profil 1/2" a následně se postupuje jako v předchozím případě. Krok č. 15: V případě že je panel zkrácen v rovné ploše použije se vložení ukončovacího prvku - undersil trim a ten se podloží dřevěnou laťkou. Dřevěná laťka může být vložena až do rohu nesmí se však přichytit hřebem přes materiál rohového profilu, musí být upevněna odděleně.
