1 , Brno Připravil: Ing. Zdeněk Holouš, Ph.D. Konstrukce nábytku I Klasické konstrukce 1

2 Základní konstrukce strana 2 Spojení na šířku, spojení do plochy Spojení na tupou spáru Spojení zubovou spáru Spojení na vlastní pero a vícečetné vlastní pero Spojení na vlastní pero aglomerovaných materiálů Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ.1.07/2.2.00/

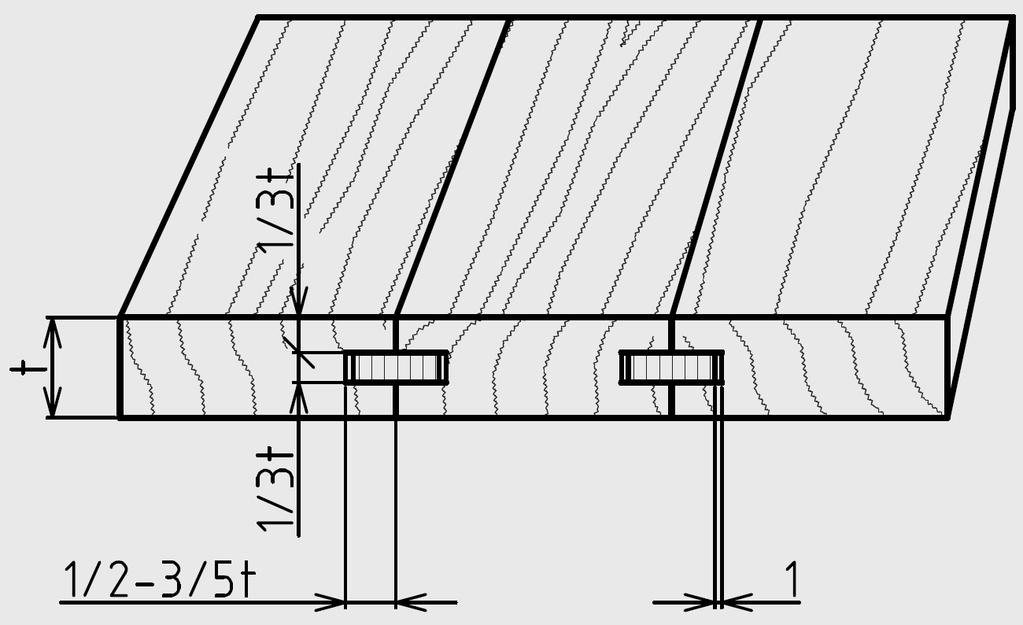

3 Klasické konstrukce strana 3 Spojení na šířku, spojení do plochy Spojení na vložené pero Spojení pomocí dřevěných kolíků Spojení pomocí spojovací lamely Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ.1.07/2.2.00/

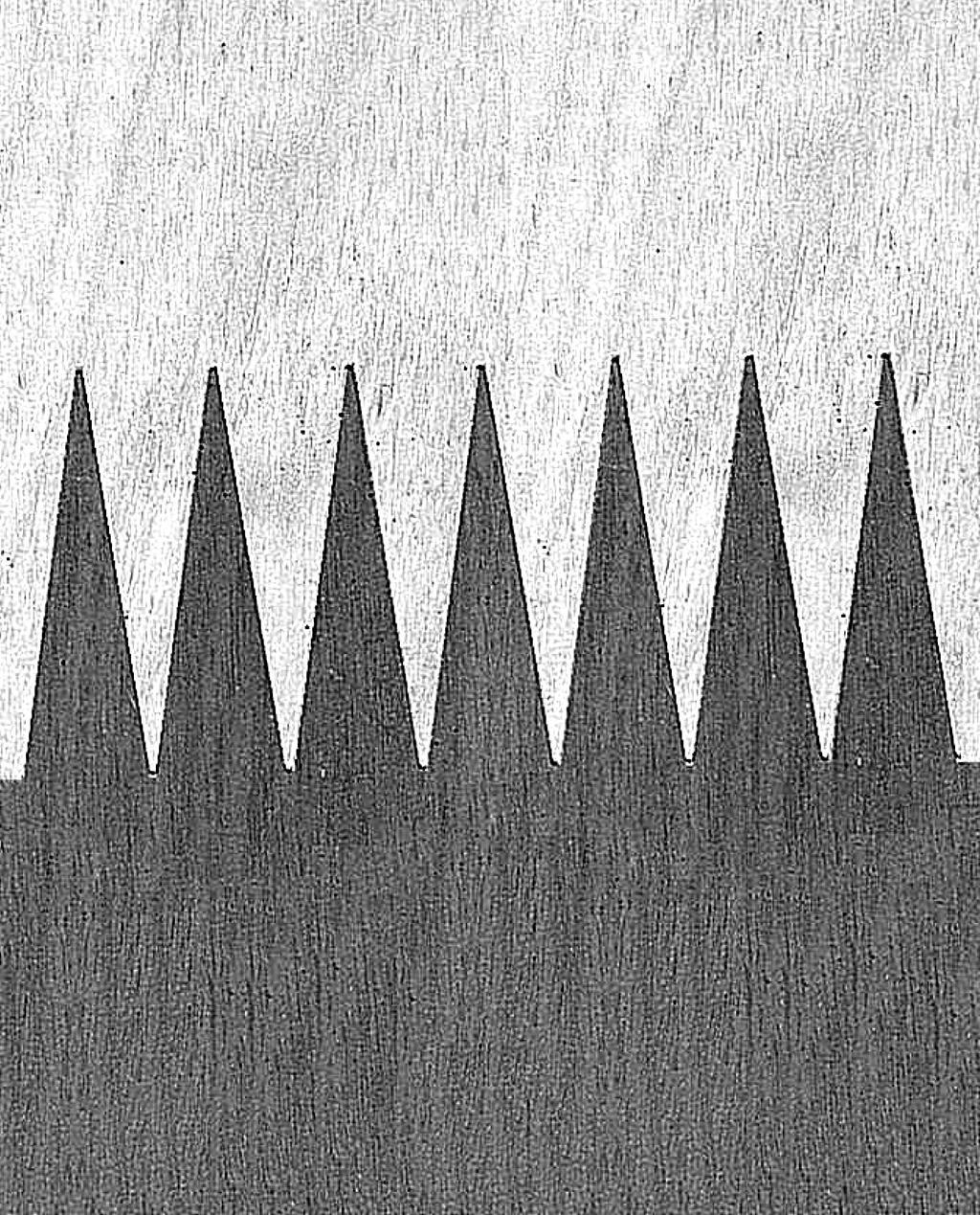

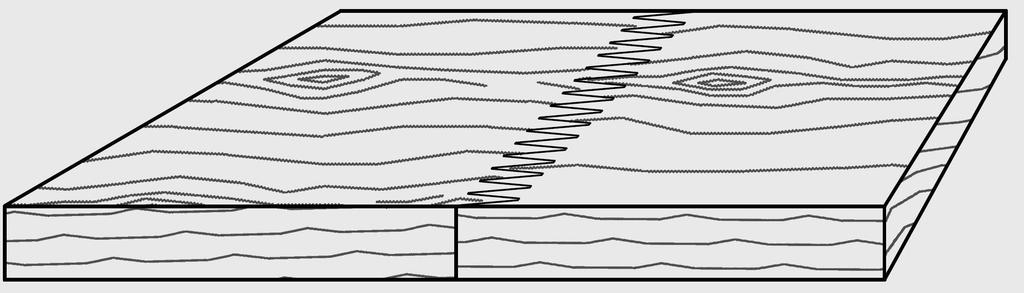

4 Klasické konstrukce strana 4 Spojení na délku Spojení na délku vícečetným ozubem Rozměry ozubů l x p x bt [mm] 10 x 3,7 x 0,6 15 x 3,8 x 0,42 20 x 6,2 x 1,0 20 x 6,2 x 1,0 32 x 6,2 x 1,0 Orientace ozubů Viditelné na ploše Viditelné na boku Geometrie

5 Základní konstrukce strana 5 Spojení na délku vícečetným ozubem Délkové spojení vlysů na čep s otvorem a křížový čep s rozporem Spojení vlysy na délku s oplášťováním

6 Základní konstrukce Rámové konstrukce strana 6 Rámové konstrukce jsou relativně jednoduché pro výrobu s využitím spodní frézky, především čep a rozpor (pozice A), vícečetné čepy a rozpory (B) a přeplátování (E). Podle účelu použití můžou být všechny rámové spoje zajištěny vrutem (H), průmyslovým spojovačem (J), hřebíky bez hlavičky (K), které mohou být nastřelovací, dále dřevěným kolíkem (L) s čely zabroušenými s plochou vlysů. Rámové konstrukce mohou být v různých kombinacích čepů a rozporů například čep a drážku (C), čep a dlab s průběžným perem (D), polokrytý čep a rozpor na pokos (F) a jednostranný pokos (G). Šířky čepů, dlabů, drážek a per vychází z rozměru vlysu a jsou zpravidla rovnoměrně rozloženy v šířce vlysů.

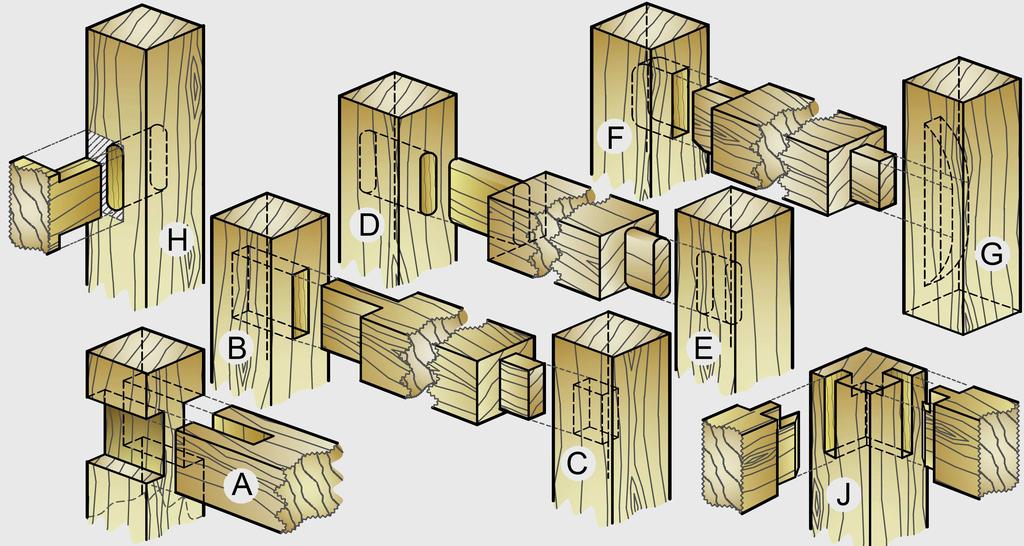

7 Klasické konstrukce Rámové konstrukce strana 7 Čep a rozpor jako středový spoj rámu (pozice (A), průběžný hranatý čep a dlab (B), plochý hranatý čep a dlab (C), plochý oválný průběžný čep a dlab (D). Plochý oválný čep a dlab (E), zkosený čep s zaobleným dlabem dla vytvořen dlabačkou (F), plochý hranatý čep v drážce drážka (dlab) vyrobený spodní frézkou (G), jednostranně odsazený hranatý čep s oválným dlabem (H), rohové spojení hranatým čepem s průběžným dlabem a nosem používá se např. k rohovému spojení židlí (J).

8 Klasické konstrukce Rámové konstrukce strana 8 t tloušťka čepu a dlabu; tc tloušťka čepu; td tloušťka dlabu S šířka čepu a dlabu; Sc šířka čepu (pera) a dlabu (drážky); Sn šířka nosu pera; L délky čepu; m spára mezi dnem dlabu a čelem čepu a tloušťka materiálu ode dna dlabu; b odsazení čepu T tloušťka vlysu B, L - šířka čepu a délka průběžného čepu Pro: 1: optimálně B = L; t = 0.33 T; t1 = 0,5 (T- t) 2 a 3: td = (0,3 0,43)T ; L = (0,65 0,85) S ; Sc = Sd + (0,2 0,5) mm ; tc = td + (0,1-0,2) mm - platí pro tvrdé dřeviny, kótuje se jmenovitý rozměr S tc = td + (0,15-0,3) mm-platí pro měkké dřeviny a 4 mm; b = 0 4 mm; m = 1 1,5 mm 3: Sn = (0,33 0,5)S1; L1 7 mm

9 Klasické konstrukce Rohové spoje dílců z masivního dřeva strana 9 A vlastní pero a drážka B, C, D pero a drážka vyrobené profilovou frézou (tvar dle použité frézy), těmito spoji se zvětšuje lepená plocha spoje. C a D je možné použít jak pro podélný tak příčný průběh vláken.

10 Klasické konstrukce Rohové spoje dílců z masivního dřeva strana 10 Spojení na ozuby lze mimo masivního dřeva částečně použít i u dílců z překližky, rybinové ozuby zajišťují samosvornost spojení. Dělí se na otevřené, polozakryté a celokryté. Lze je vyrábět ručně, stopkovými frézami na horní frézce (pozice A), spodní frézce (C) nebo na NC čepovačkách (B, D). Zkosení rybiny je 1 : 6 až 1 : 7, což odpovídá sklonu 8 až 9.

11 Klasické konstrukce Rohové spoje dílců z masivního dřeva strana 11 Strojně vyráběné rybinové ozuby stopkovou frézou Spojení tvaru T klasické konstrukce:

12 Klasické konstrukce Rohové spoje dílců z masivního dřeva strana 12 Spojení tvaru T na rybinové vlastní pero Příklad zakreslení s vyznačeným nesprávným kótováním

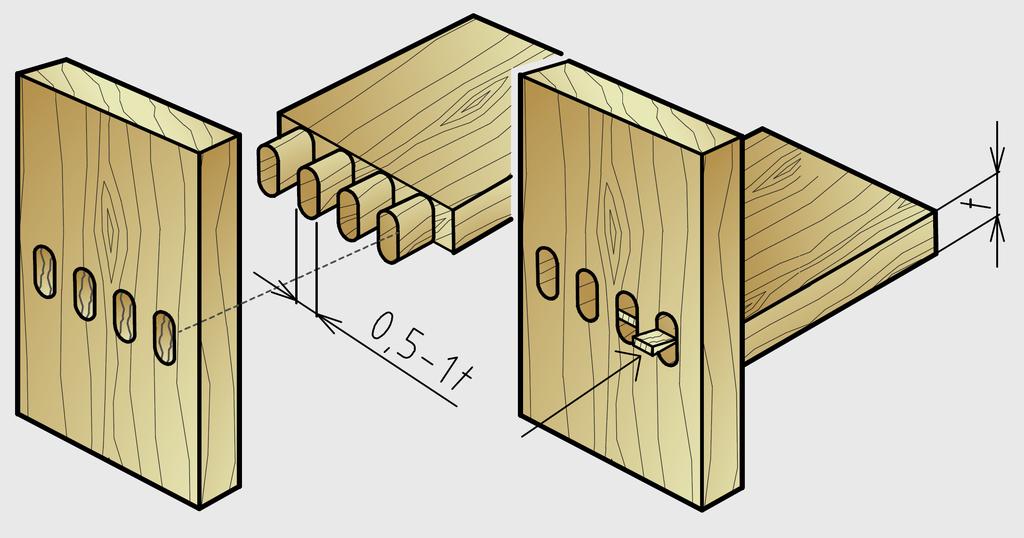

13 Klasické konstrukce Spoje dílců z masivního dřeva strana 13 T spoj na frézované sdružené čepy )např. vodorovné mezistěny) Moderní způsob napojení dílců z masivního dřeva je spojení na vlastní pero a drážku se zámkem. Používá se pro spojení na sucho při obkladech stěn, v nábytku na výplně dveří s rámovou konstrukcí.

14 Klasické konstrukce Spoje dílců z masivního dřeva strana 14 Klasická konstrukce korpusu Materiál je především spárovka, masivní dřevo, laťovky a částečně překližky. Místo mezistěn je využívaná rámová konstrukce z masivního dřeva

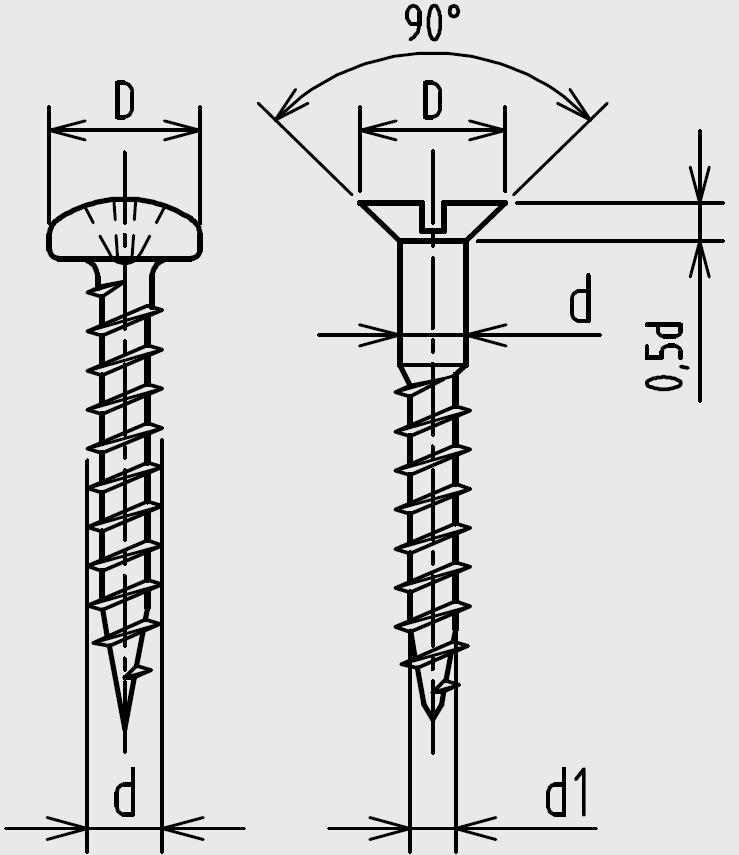

15 Klasické konstrukce Spoje dílců z masivního dřeva - vruty strana 15 Průměr vrtání v přípojném dílci je minimálně ø dříku vrutu d1, pro tvrdé dřeva se zvětšuje o 0,1 mm, pro speciální šrouby (SPAX, HOSPA) se nemusí při použití AKU šroubováku toto vrtání provádět, pozor je nutné dát u jehličnatých dřevin, u kterých může dojít k prasknutí dílce a u tvrdých dřevin, které předvrtání u větších průměrů vrutů vyžadují. Průměr vrtání v připojovaném dílci průměr vrutu d + 0,5 až 1 mm, vrut má v otvoru vůli. Průměr vrtání zapuštěné hlavy je 2x průměr vrutu d + vůle 0,5 až 1 mm. Hloubka zapuštění zápustné a čočkové hlavy je dvojnásobný průměr dříku d, u měkkých materiálů (SM, MDF) se k dosažení zalícování plochy hlavy s plochou dílce po dotažení vrutu se snižuje max. o 0,5 mm. Průměr hlavy vrutu D je dvojnásobek průměru vrutu d. Úhel zapuštění hlavy vrutů je vždy 90 (neplatí pro ostatní spojovací prostředky se závitem do dřeva, např. konfirmaty které mají jiný úhel zapuštění, zapuštění se provádí záhrubníky ne vrtáky, tyto mají úhel hrotu 120 ).

16 Klasické konstrukce Spoje dílců z masivního dřeva - vruty strana 16 Zakreslení spojení vruty - příklady A vrut v plném zobrazení s okótovanými otvory; B zjednodušené zakreslení vruty s odkazem na parametry vrtání; C zakreslení otvorů s okótováním a odkazem na vrut. A; B správné zakreslení; C nesprávné zakreslení.

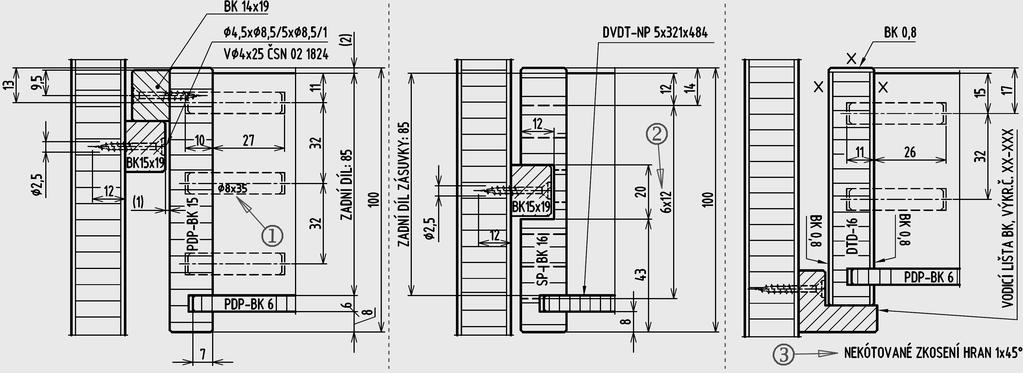

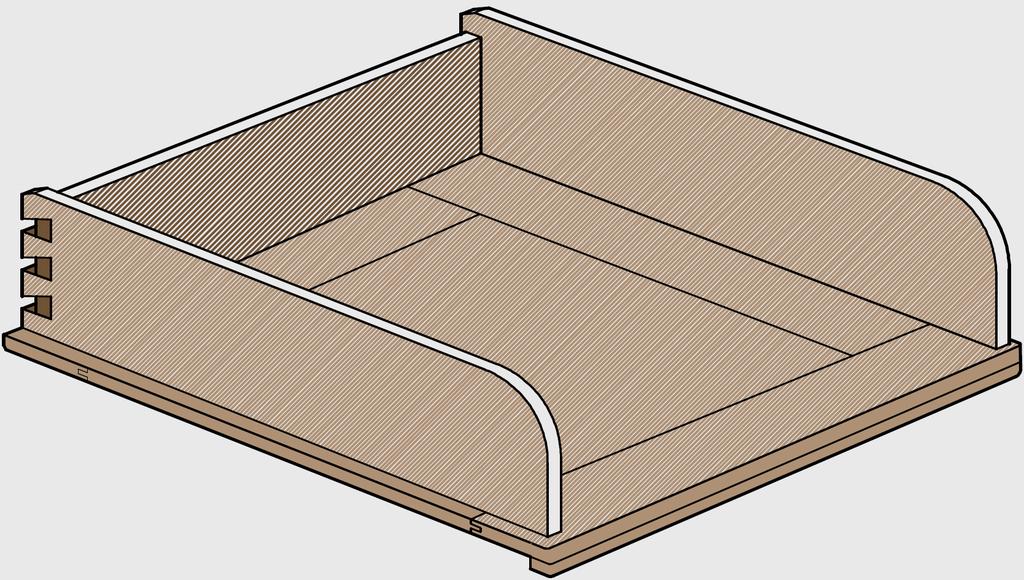

17 Základní konstrukce strana 17 Využití klasických spojů v konstrukci a vedení zásuvek Příklady zakreslení Vedení pomocí dřevěných vodicích lišt horní/střední/spodní

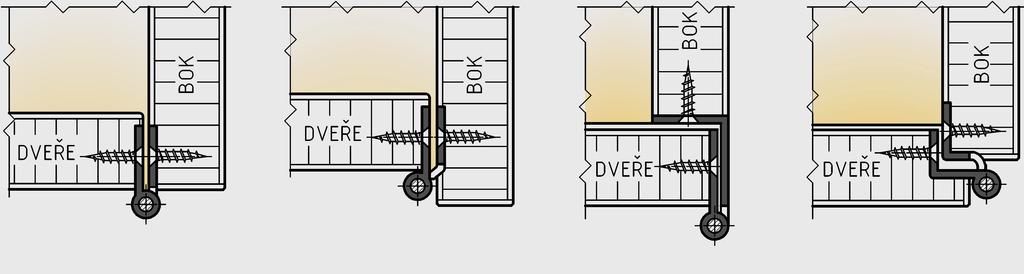

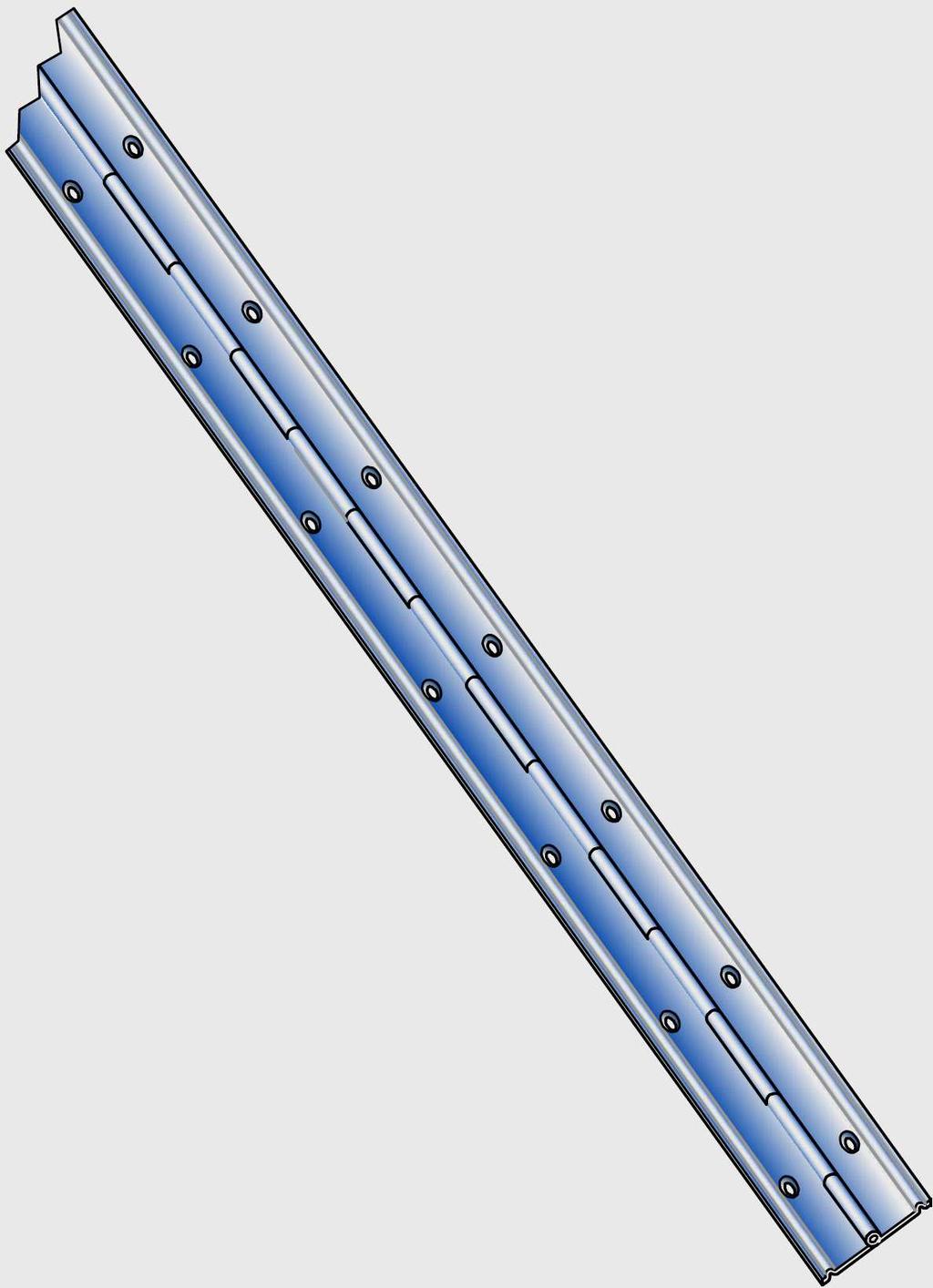

18 Základní konstrukce strana 18 Zavěšení dveří klasických konstrukcí Kloubové a závěsy, vysazovací závěsy, pianové závěsy Čípkové závěsy

19 Klasické konstrukce strana 19 Nábytkové nůžky sklopných dveří

20 Klasické konstrukce strana 20 b > a Vedení posuvných dveří klasických konstrukcí

21 Klasické konstrukce strana 21 Využití klasických spojení v konstrukci židlí - podrobněji v části Židle 1. čep s nosem a dlab (lze i čep a rozpor) 2. čep a dlab oválného průřezu 3. čep a dlab + přeplátování s vrutem 4. čep a dlab 5. dlab kruhového tvaru, dílec v celém profilu do dlabu čep a dlab hranatý 7. kruhový čep a dlab 8. zkosení hran dílců Konstrukce židle bez použití spojovacích prostředků:

22 Klasické konstrukce zdroje strana 22 Literatura JOŠČÁK, P., M. GAFF a N. LANGOVÁ. Nábytkové konstrukčné spoje. [Zvolen, Slovensko]: Technická univerzita vo Zvolene, ISBN SPANNAGEL, F. Der Möbelbau für Tischler, Architekten und Lehrer. [Ravensburg, Německo]: Otto Maier Verlag Ravensburg, HOLOUŠ, Z. Konstrukce I. Podklady pro přednášky a cvičení. Brno: Mendelova univerzita v Brně, MÁCHOVÁ, E. Výkresy nábytku. Podklady pro přednášky a cvičení. Brno: Mendelova univerzita v Brně, Obrázky HOLOUŠ, Z. Konstrukce nábytku, procesy, příklady a návody. [digitální obraz]. Brno: Mendelova univerzita v Brně, 2012, Tento projekt je spolufinancován Evropským sociálním fondem a Státním rozpočtem ČR Techdrev - CZ.1.07/2.2.00/
