SLP /slaboproudé rozvody/ - elektrická zabezpečovací signalizace - přístupový a docházkový systém - kamerový systém

Transkript

1 Městská část Praha 22 ALKON ČÁSLAV s.r.o Nové náměstí 1250/10 Chotusická Praha Čáslav Název stavby: PODZEMNÍ GARÁŽE Nové náměstí 1257, PRAHA 114 Stupeň: DOKUMENTACE PROVÁDĚCÍ investor: MČ PRAHA 22, Nové náměstí 1250/10, Praha 114 SLP /slaboproudé rozvody/ - elektrická zabezpečovací signalizace - přístupový a docházkový systém - kamerový systém Číslo zakázky: 04/2013 Projektant: ing.stanislav Kunášek, Jaromír Pavlásek Číslo : SLP 02 Datum: červen 2013 ALKON ČÁSLAV s.r.o , , fax: alkon@alkon.cz 1/8

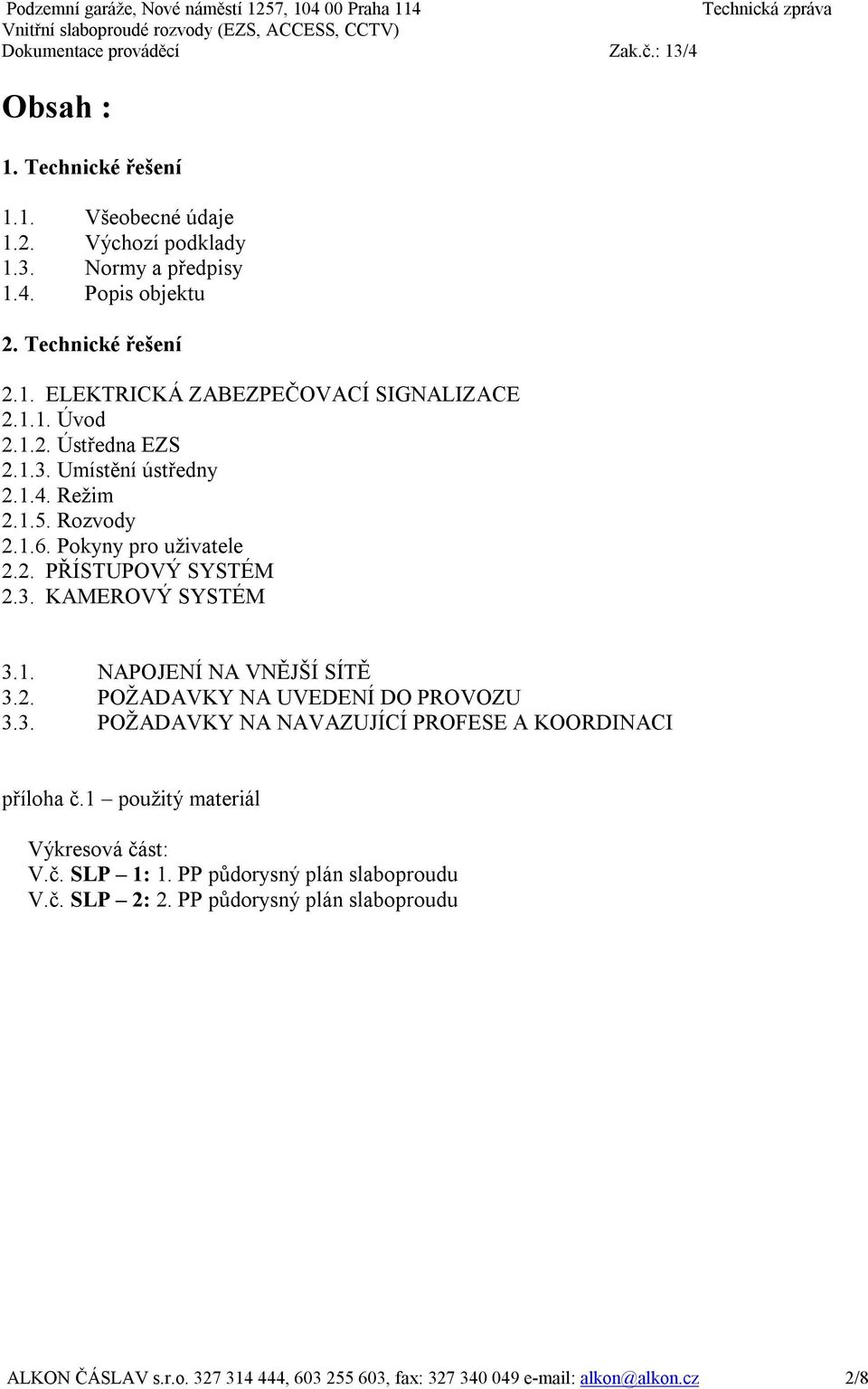

2 Obsah : 1. Technické řešení 1.1. Všeobecné údaje 1.2. Výchozí podklady 1.3. Normy a předpisy 1.4. Popis objektu 2. Technické řešení 2.1. ELEKTRICKÁ ZABEZPEČOVACÍ SIGNALIZACE Úvod Ústředna EZS Umístění ústředny Režim Rozvody Pokyny pro uživatele 2.2. PŘÍSTUPOVÝ SYSTÉM 2.3. KAMEROVÝ SYSTÉM 3.1. NAPOJENÍ NA VNĚJŠÍ SÍTĚ 3.2. POŽADAVKY NA UVEDENÍ DO PROVOZU 3.3. POŽADAVKY NA NAVAZUJÍCÍ PROFESE A KOORDINACI příloha č.1 použitý materiál Výkresová část: V.č. SLP 1: 1. PP půdorysný plán slaboproudu V.č. SLP 2: 2. PP půdorysný plán slaboproudu ALKON ČÁSLAV s.r.o , , fax: alkon@alkon.cz 2/8

3 TECHNICKÁ ZPRÁVA 1. VŠEOBECNÁ ČÁST 1.1 VŠEOBECNÉ ÚDAJE Název stavby: Podzemní garáže, Praha 22, GPS souřadnice: 50 1'54.012"N, 14 35'59.575"E Název PS: dokumentace prováděcí Projektanti: ing. Kunášek Stanislav, Pavlásek Jaromír Investor: MČ PRAHA 22, Nové náměstí 1250/10, Praha 114 tel.: , fax: VÝCHOZÍ PODKLADY Pro zpracování této zprávy bylo použito následujících podkladů: Analýza rizik pro standardní prostředí Stavební podklady v AutoCADu Bezpečnostní posouzení a návrhy řešení fy ALKON ČÁSLAV s.r.o. pro standardní prostředí 1.3. NORMY A PŘEDPISY Projektová dokumentace byla zpracována v souladu s normou ČSN EN a se zásadami Asociace technických bezpečnostních služeb Grémium alarm. Dále s požadavky ČSN předpisy pro vnitřní rozvody sdělovacích vedení. ČSN (Z3/2004) - Revize el. zařízení ČSN ed.2 Elektrické instalace nízkého napětí Část 4.41: Ochranná opatření pro zajištění bezpečnosti Ochrana před úrazem elektrickým proudem, ČSN EN 54 (342710): ČSN EN 54-1 (2007), ČSN EN 54-4 (A2/2007), Vyhláška 23 Vyhláška o technických podmínkách požární ochrany staveb z r POPIS OBJEKTU Víceúčelový 6-ti podlažní bytový dům s dvěmi podzemními podlažími pro parkování. Samostatné vjezdy do 1. PP a 2. PP. ALKON ČÁSLAV s.r.o , , fax: alkon@alkon.cz 3/8

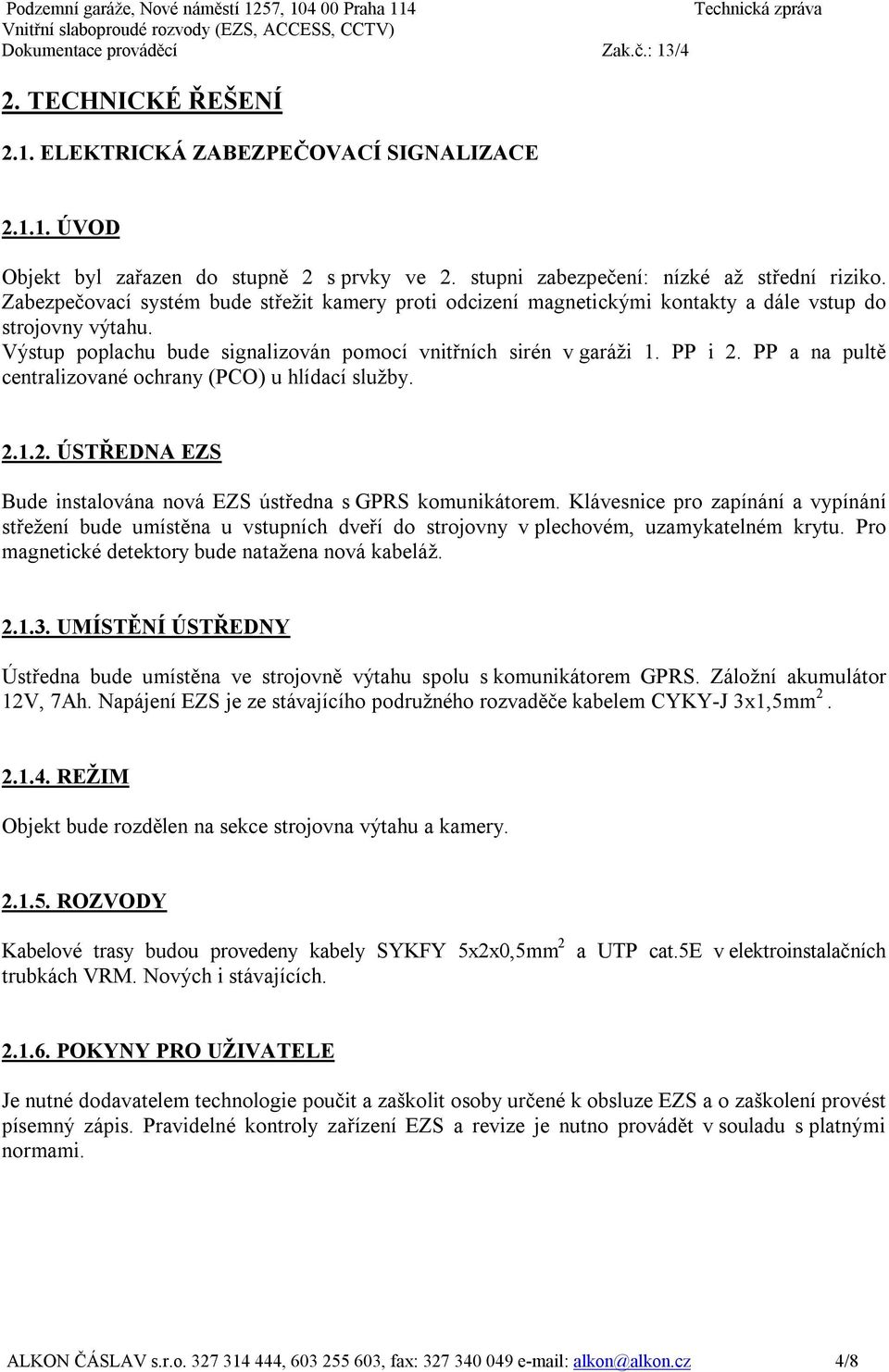

4 2. TECHNICKÉ ŘEŠENÍ 2.1. ELEKTRICKÁ ZABEZPEČOVACÍ SIGNALIZACE ÚVOD Objekt byl zařazen do stupně 2 s prvky ve 2. stupni zabezpečení: nízké až střední riziko. Zabezpečovací systém bude střežit kamery proti odcizení magnetickými kontakty a dále vstup do strojovny výtahu. Výstup poplachu bude signalizován pomocí vnitřních sirén v garáži 1. PP i 2. PP a na pultě centralizované ochrany (PCO) u hlídací služby ÚSTŘEDNA EZS Bude instalována nová EZS ústředna s GPRS komunikátorem. Klávesnice pro zapínání a vypínání střežení bude umístěna u vstupních dveří do strojovny v plechovém, uzamykatelném krytu. Pro magnetické detektory bude natažena nová kabeláž UMÍSTĚNÍ ÚSTŘEDNY Ústředna bude umístěna ve strojovně výtahu spolu s komunikátorem GPRS. Záložní akumulátor 12V, 7Ah. Napájení EZS je ze stávajícího podružného rozvaděče kabelem CYKY-J 3x1,5mm REŽIM Objekt bude rozdělen na sekce strojovna výtahu a kamery ROZVODY Kabelové trasy budou provedeny kabely SYKFY 5x2x0,5mm 2 trubkách VRM. Nových i stávajících. a UTP cat.5e v elektroinstalačních POKYNY PRO UŽIVATELE Je nutné dodavatelem technologie poučit a zaškolit osoby určené k obsluze EZS a o zaškolení provést písemný zápis. Pravidelné kontroly zařízení EZS a revize je nutno provádět v souladu s platnými normami. ALKON ČÁSLAV s.r.o , , fax: alkon@alkon.cz 4/8

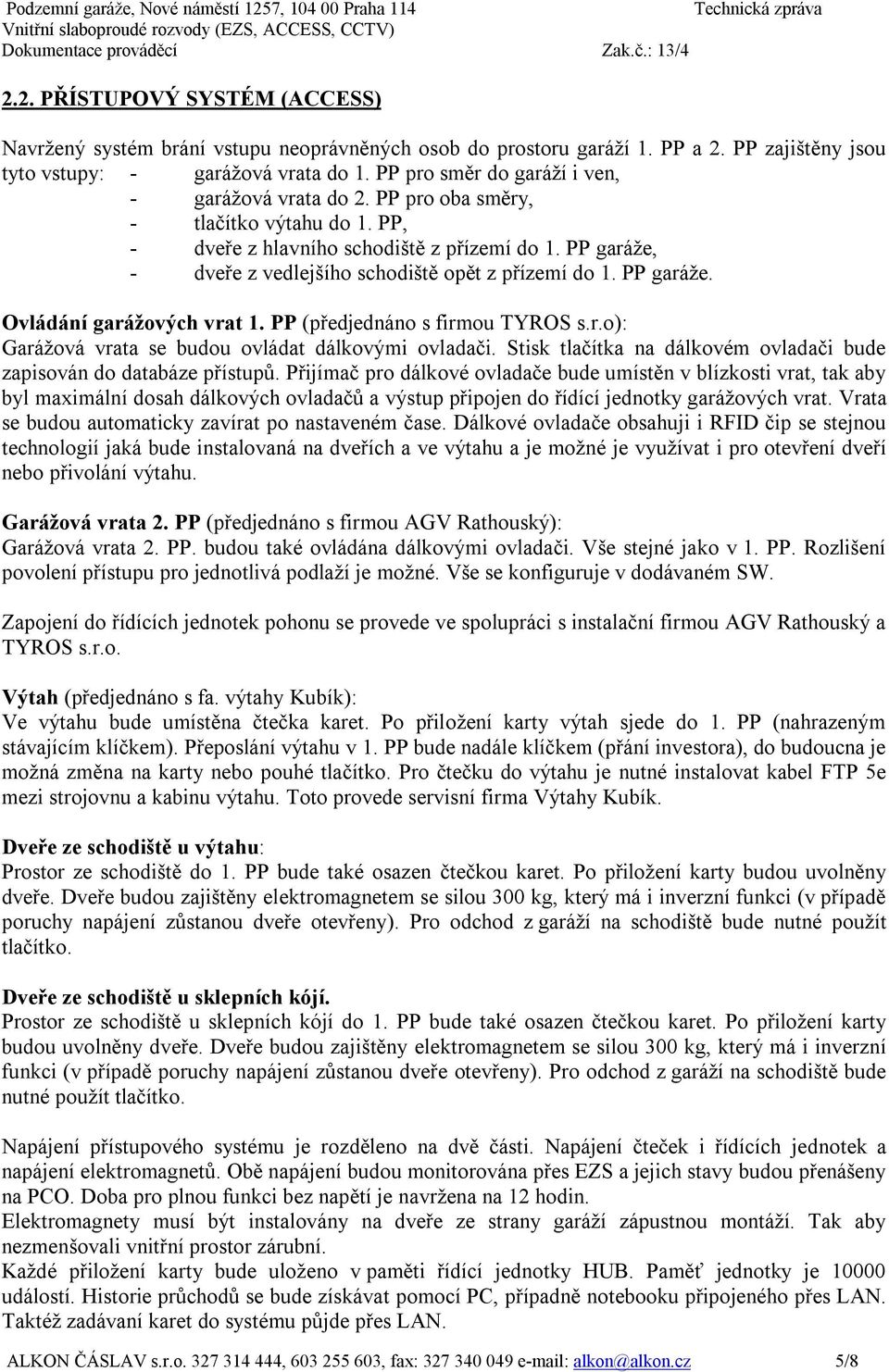

5 2.2. PŘÍSTUPOVÝ SYSTÉM (ACCESS) Navržený systém brání vstupu neoprávněných osob do prostoru garáží 1. PP a 2. PP zajištěny jsou tyto vstupy: - garážová vrata do 1. PP pro směr do garáží i ven, - garážová vrata do 2. PP pro oba směry, - tlačítko výtahu do 1. PP, - dveře z hlavního schodiště z přízemí do 1. PP garáže, - dveře z vedlejšího schodiště opět z přízemí do 1. PP garáže. Ovládání garážových vrat 1. PP (předjednáno s firmou TYROS s.r.o): Garážová vrata se budou ovládat dálkovými ovladači. Stisk tlačítka na dálkovém ovladači bude zapisován do databáze přístupů. Přijímač pro dálkové ovladače bude umístěn v blízkosti vrat, tak aby byl maximální dosah dálkových ovladačů a výstup připojen do řídící jednotky garážových vrat. Vrata se budou automaticky zavírat po nastaveném čase. Dálkové ovladače obsahuji i RFID čip se stejnou technologií jaká bude instalovaná na dveřích a ve výtahu a je možné je využívat i pro otevření dveří nebo přivolání výtahu. Garážová vrata 2. PP (předjednáno s firmou AGV Rathouský): Garážová vrata 2. PP. budou také ovládána dálkovými ovladači. Vše stejné jako v 1. PP. Rozlišení povolení přístupu pro jednotlivá podlaží je možné. Vše se konfiguruje v dodávaném SW. Zapojení do řídících jednotek pohonu se provede ve spolupráci s instalační firmou AGV Rathouský a TYROS s.r.o. Výtah (předjednáno s fa. výtahy Kubík): Ve výtahu bude umístěna čtečka karet. Po přiložení karty výtah sjede do 1. PP (nahrazeným stávajícím klíčkem). Přeposlání výtahu v 1. PP bude nadále klíčkem (přání investora), do budoucna je možná změna na karty nebo pouhé tlačítko. Pro čtečku do výtahu je nutné instalovat kabel FTP 5e mezi strojovnu a kabinu výtahu. Toto provede servisní firma Výtahy Kubík. Dveře ze schodiště u výtahu: Prostor ze schodiště do 1. PP bude také osazen čtečkou karet. Po přiložení karty budou uvolněny dveře. Dveře budou zajištěny elektromagnetem se silou 300 kg, který má i inverzní funkci (v případě poruchy napájení zůstanou dveře otevřeny). Pro odchod z garáží na schodiště bude nutné použít tlačítko. Dveře ze schodiště u sklepních kójí. Prostor ze schodiště u sklepních kójí do 1. PP bude také osazen čtečkou karet. Po přiložení karty budou uvolněny dveře. Dveře budou zajištěny elektromagnetem se silou 300 kg, který má i inverzní funkci (v případě poruchy napájení zůstanou dveře otevřeny). Pro odchod z garáží na schodiště bude nutné použít tlačítko. Napájení přístupového systému je rozděleno na dvě části. Napájení čteček i řídících jednotek a napájení elektromagnetů. Obě napájení budou monitorována přes EZS a jejich stavy budou přenášeny na PCO. Doba pro plnou funkci bez napětí je navržena na 12 hodin. Elektromagnety musí být instalovány na dveře ze strany garáží zápustnou montáží. Tak aby nezmenšovali vnitřní prostor zárubní. Každé přiložení karty bude uloženo v paměti řídící jednotky HUB. Paměť jednotky je událostí. Historie průchodů se bude získávat pomocí PC, případně notebooku připojeného přes LAN. Taktéž zadávaní karet do systému půjde přes LAN. ALKON ČÁSLAV s.r.o , , fax: alkon@alkon.cz 5/8

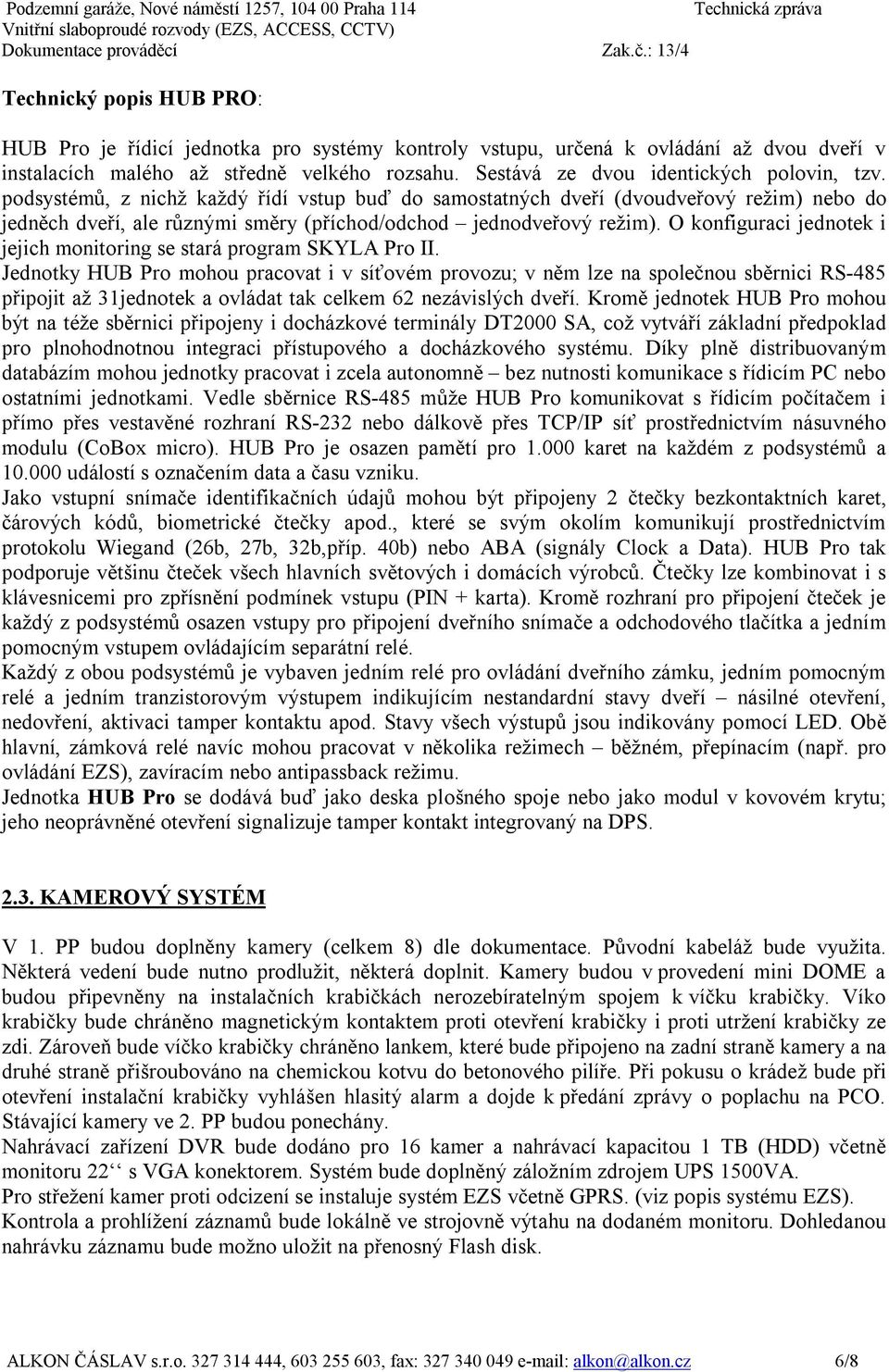

6 Technický popis HUB PRO: HUB Pro je řídicí jednotka pro systémy kontroly vstupu, určená k ovládání až dvou dveří v instalacích malého až středně velkého rozsahu. Sestává ze dvou identických polovin, tzv. podsystémů, z nichž každý řídí vstup buď do samostatných dveří (dvoudveřový režim) nebo do jedněch dveří, ale různými směry (příchod/odchod jednodveřový režim). O konfiguraci jednotek i jejich monitoring se stará program SKYLA Pro II. Jednotky HUB Pro mohou pracovat i v síťovém provozu; v něm lze na společnou sběrnici RS-485 připojit až 31jednotek a ovládat tak celkem 62 nezávislých dveří. Kromě jednotek HUB Pro mohou být na téže sběrnici připojeny i docházkové terminály DT2000 SA, což vytváří základní předpoklad pro plnohodnotnou integraci přístupového a docházkového systému. Díky plně distribuovaným databázím mohou jednotky pracovat i zcela autonomně bez nutnosti komunikace s řídicím PC nebo ostatními jednotkami. Vedle sběrnice RS-485 může HUB Pro komunikovat s řídicím počítačem i přímo přes vestavěné rozhraní RS-232 nebo dálkově přes TCP/IP síť prostřednictvím násuvného modulu (CoBox micro). HUB Pro je osazen pamětí pro karet na každém z podsystémů a událostí s označením data a času vzniku. Jako vstupní snímače identifikačních údajů mohou být připojeny 2 čtečky bezkontaktních karet, čárových kódů, biometrické čtečky apod., které se svým okolím komunikují prostřednictvím protokolu Wiegand (26b, 27b, 32b,příp. 40b) nebo ABA (signály Clock a Data). HUB Pro tak podporuje většinu čteček všech hlavních světových i domácích výrobců. Čtečky lze kombinovat i s klávesnicemi pro zpřísnění podmínek vstupu (PIN + karta). Kromě rozhraní pro připojení čteček je každý z podsystémů osazen vstupy pro připojení dveřního snímače a odchodového tlačítka a jedním pomocným vstupem ovládajícím separátní relé. Každý z obou podsystémů je vybaven jedním relé pro ovládání dveřního zámku, jedním pomocným relé a jedním tranzistorovým výstupem indikujícím nestandardní stavy dveří násilné otevření, nedovření, aktivaci tamper kontaktu apod. Stavy všech výstupů jsou indikovány pomocí LED. Obě hlavní, zámková relé navíc mohou pracovat v několika režimech běžném, přepínacím (např. pro ovládání EZS), zavíracím nebo antipassback režimu. Jednotka HUB Pro se dodává buď jako deska plošného spoje nebo jako modul v kovovém krytu; jeho neoprávněné otevření signalizuje tamper kontakt integrovaný na DPS KAMEROVÝ SYSTÉM V 1. PP budou doplněny kamery (celkem 8) dle dokumentace. Původní kabeláž bude využita. Některá vedení bude nutno prodlužit, některá doplnit. Kamery budou v provedení mini DOME a budou připevněny na instalačních krabičkách nerozebíratelným spojem k víčku krabičky. Víko krabičky bude chráněno magnetickým kontaktem proti otevření krabičky i proti utržení krabičky ze zdi. Zároveň bude víčko krabičky chráněno lankem, které bude připojeno na zadní straně kamery a na druhé straně přišroubováno na chemickou kotvu do betonového pilíře. Při pokusu o krádež bude při otevření instalační krabičky vyhlášen hlasitý alarm a dojde k předání zprávy o poplachu na PCO. Stávající kamery ve 2. PP budou ponechány. Nahrávací zařízení DVR bude dodáno pro 16 kamer a nahrávací kapacitou 1 TB (HDD) včetně monitoru 22 s VGA konektorem. Systém bude doplněný záložním zdrojem UPS 1500VA. Pro střežení kamer proti odcizení se instaluje systém EZS včetně GPRS. (viz popis systému EZS). Kontrola a prohlížení záznamů bude lokálně ve strojovně výtahu na dodaném monitoru. Dohledanou nahrávku záznamu bude možno uložit na přenosný Flash disk. ALKON ČÁSLAV s.r.o , , fax: alkon@alkon.cz 6/8

7 3.1. NAPOJENÍ NA VNĚJŠÍ SÍTĚ Ani kamerový ani přístupový systém není napojen na veřejné vnější sítě. EZS bude připojeno na PCO pomocí GPRS Požadavky na uvedení do provozu Před uvedením zařízení do provozu musí být provedeno vyzkoušení, případně zkušební provoz, o kterém bude zpracován protokol. Uvedení do provozu je podmíněno řádným předáním díla spolu s kompletní dodavatelskou dokumentací (dokumentace skutečného provedení, revizní zprávy, návody k použití a manuály v češtině, prohlášení o shodnosti zařízení, soupis náhradních dílů apod.). Před předáním díla je třeba provést proškolení obsluhy případně i technické údržby Požadavky na navazující profese a koordinaci Při sestavování plánu odborné výstavby (POV) je třeba zajistit koordinaci a časovou návaznost všech montážních prací slaboproudých rozvodů a ostatních stavebních nebo profesních činností, zvláště pak instalaci nosných a úložných konstrukcí a instalaci rozvodů NN a zabezpečovacích a ostatních rozvodů. Profese pojezdová vrata: AGV Rathouský kontakt: Jurčovský TYROS p. Vrobec tel: Profese výtah: Výtahy Kubík. p. Peřina: ALKON ČÁSLAV s.r.o , , fax: alkon@alkon.cz 7/8

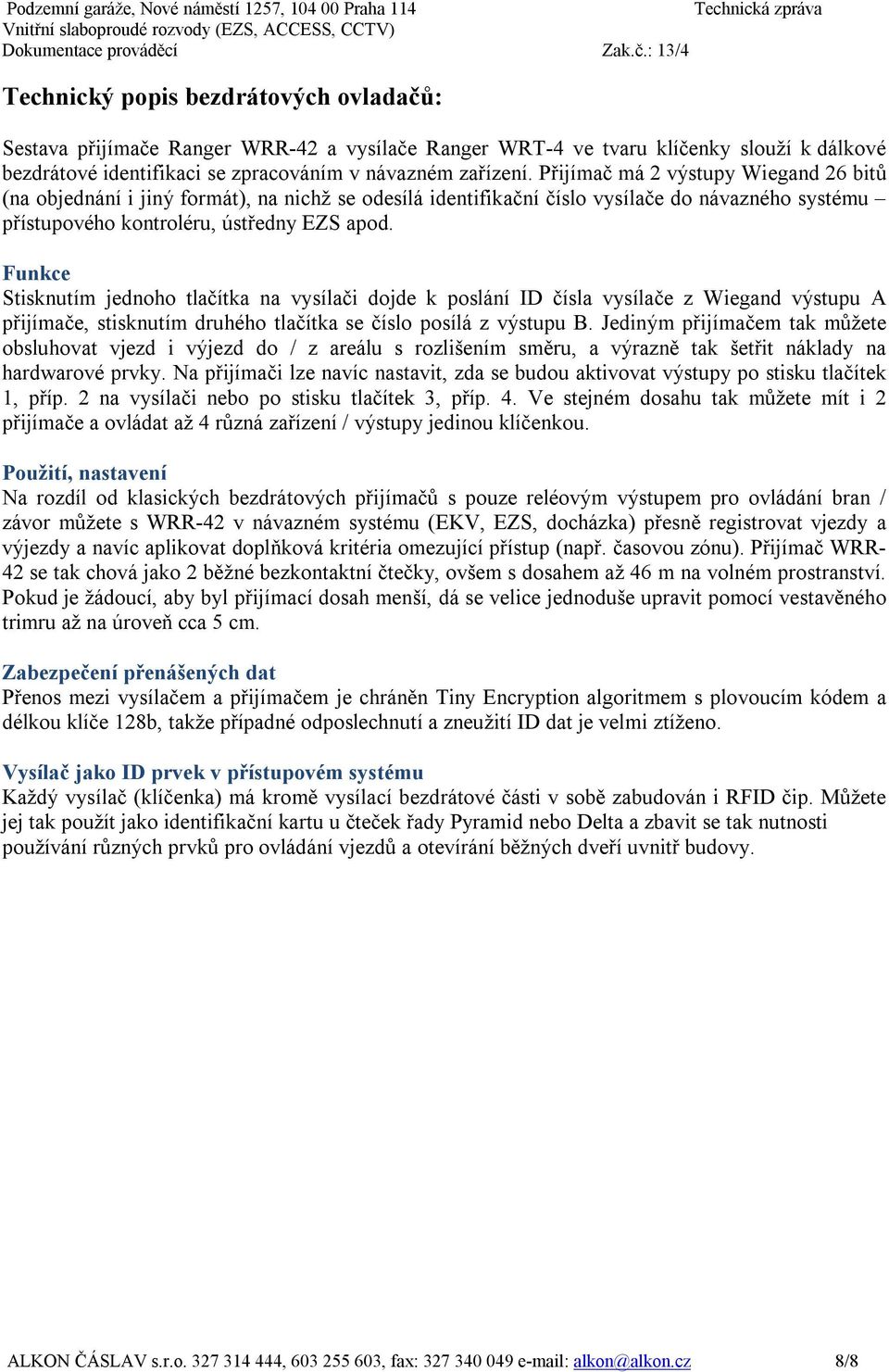

8 Technický popis bezdrátových ovladačů: Sestava přijímače Ranger WRR-42 a vysílače Ranger WRT-4 ve tvaru klíčenky slouží k dálkové bezdrátové identifikaci se zpracováním v návazném zařízení. Přijímač má 2 výstupy Wiegand 26 bitů (na objednání i jiný formát), na nichž se odesílá identifikační číslo vysílače do návazného systému přístupového kontroléru, ústředny EZS apod. Funkce Stisknutím jednoho tlačítka na vysílači dojde k poslání ID čísla vysílače z Wiegand výstupu A přijímače, stisknutím druhého tlačítka se číslo posílá z výstupu B. Jediným přijímačem tak můžete obsluhovat vjezd i výjezd do / z areálu s rozlišením směru, a výrazně tak šetřit náklady na hardwarové prvky. Na přijímači lze navíc nastavit, zda se budou aktivovat výstupy po stisku tlačítek 1, příp. 2 na vysílači nebo po stisku tlačítek 3, příp. 4. Ve stejném dosahu tak můžete mít i 2 přijímače a ovládat až 4 různá zařízení / výstupy jedinou klíčenkou. Použití, nastavení Na rozdíl od klasických bezdrátových přijímačů s pouze reléovým výstupem pro ovládání bran / závor můžete s WRR-42 v návazném systému (EKV, EZS, docházka) přesně registrovat vjezdy a výjezdy a navíc aplikovat doplňková kritéria omezující přístup (např. časovou zónu). Přijímač WRR- 42 se tak chová jako 2 běžné bezkontaktní čtečky, ovšem s dosahem až 46 m na volném prostranství. Pokud je žádoucí, aby byl přijímací dosah menší, dá se velice jednoduše upravit pomocí vestavěného trimru až na úroveň cca 5 cm. Zabezpečení přenášených dat Přenos mezi vysílačem a přijímačem je chráněn Tiny Encryption algoritmem s plovoucím kódem a délkou klíče 128b, takže případné odposlechnutí a zneužití ID dat je velmi ztíženo. Vysílač jako ID prvek v přístupovém systému Každý vysílač (klíčenka) má kromě vysílací bezdrátové části v sobě zabudován i RFID čip. Můžete jej tak použít jako identifikační kartu u čteček řady Pyramid nebo Delta a zbavit se tak nutnosti používání různých prvků pro ovládání vjezdů a otevírání běžných dveří uvnitř budovy. ALKON ČÁSLAV s.r.o , , fax: alkon@alkon.cz 8/8
