1 Systém pro zabezpečení garážových stání a dálkového otevírání vjezdových bran GEWA Celý systém se skládá z několika částí (modulů) : 1. elektronické a mechanické zabezpečení společných prostor garážových stání 2. elektronické zabezpečení jednotlivých garážových stání 3. dálkové otevírání vjezdových bran 4. dálkový dozor systému 5. uživatelský a informační modul 1. elektronické a mechanické zabezpečení společných prostor garážových stání Vjezd do společných prostor garáží je zabezpečen nesenými pojezdovými vraty vyrobenými z masivních ocelových profilů. V zavřené poloze jsou vrata zajištěna pomocí mechanického tříbodového zámku s vložkou FAB. V případě otvírání musí uživatel nejprve odemknout, potom ručně odtlačit pojezdová vrata. Při odchodu následuje opačný postup. I když vrata mají zabudovány zábrany proti násilnému vniknutí (například vysazení z kolejnic a odtažení z jedné strany), nejsou zabezpečením proti vstupu nepovolaných osob v době, kdy jsou otevřena, nebo zůstanou odemčena například nedbalostí uživatele. Také se může stát, že existuje duplikát klíče, který může být zneužit. Navrhovaný systém umožní sledovat nedovolené vniknutí do společných prostor a rozezná oprávněného uživatele od neoprávněného. Navíc umožní uživatelům dálkové otevírání posuvných vrat pomocí elektrického pohonu. Oprávněnost vstupu je dána povelem uživatele k otevření vrat. Při velkém počtu uživatelů, jako v tomto případě, je výhodné použít jako dálkový ovladač mobilní telefon. Ten nám jednoduše a bezpečným způsobem identifikuje uživatele (číslo telefonu je jedinečné). V praxi to vypadá následovně: uživatel vytočí na svém telefonu číslo GSM brány, která otevírá posuvná vrata. Po prvním zazvonění GSM brána vyhodnotí číslo, které právě volalo. Při jeho porovnání s databází čísel vyhodnotí, zda je uživatel oprávněný či ne. Na základě této informace otevře posuvná vrata a provede další úkony (odkódování příslušné garáže - viz popis dalších modulů). Zabezpečení společných prostor při vniknutí do prostoru neoprávněným způsobem je provedeno elektronicky. Používají se pohybová čidla PIR, optické a ultrazvukové závory, mikrovlnné detektory, kamery, zemní smyčky, magnetické spínače a další prvky elektronické ostrahy. Konkrétní řešení, vzhledem k tomu, že se jedná o zabezpečovací zařízení je diskrétní. Navrhovaný systém spolehlivě detekuje nepovolanou osobu (pohyb) a rozliší při vstupu, jestli se jedná o osobu (více osob) nebo automobil. Navíc lze do systému připojit například kouřové nebo požární snímače a tím rozšířit systém ochrany. Mechanicky jsou pojezdová vrata zajištěna převodem pohonu elektrického ovládání. Pohon je dimenzován na maximální váhu pojezdových vrat 400 kg. Jelikož se jedná o šnekový převod, síla potřebná k násilnému otevření je několikrát vyšší. V případě poruchy či výpadku elektrického proudu lze elektrický pohon mechanicky odpojit. Přístup je ze společných prostor garáží, který je elektronicky střežen. V běžném provozu se uzamčení vrat mechanickým zámkem nepoužívá.

2 2. elektronické zabezpečení jednotlivých garážových stání Každé garážové stání (garáž) je elektricky napojeno na systém GEWA. Přípojným místem je malý elektronický modul կgwc (mikrogwc), ke kterému je připojen inteligentní snímač (akcelerometr,gyroskop, HAL ), který vyhodnocuje otevření, nebo manipulaci s garážovými vraty. Systém GEWA tento signál vyhodnotí a v případě neoprávněného narušení vydá poplachový signál. K modulu jednotlivé garáže կgwc lze případně připojit výstup z vlastního zabezpečovacího zařízení a výstupem lze ovládát svoje garážová vtata. Odblokování (odkódování) je prováděno zároveň se signálem otevření posuvné brány). Zakódování systému se provádí automaticky po zavření garážových vrat a opuštění společného prostoru. Jednotlivé moduly կgwc jsou propojeny sériově a jsou zabezpečeny, včetně přívodů, proti nepovolené manipulaci (ochrana proti přerušení, zkratu, proti neoprávněné manipulaci). Konkrétní řešení v daném případě může být různé a je předmětem utajení. Moduly կgwc chrání nejen jednotlivé garáže, ale i vchodové dveře v zadní části a elektrický rozvaděč s elektronikou a ovládáním. 3. dálkové otevírání vjezdových bran Otevírání pojezdových vrat se provádí vytočením čísla GSM brány pro otevírání vrat. Při obdržení volání GSM modul pošle do řídicího počítače číslo volajícího. Na základě porovnání s databází oprávněných čísel je nebo není vydán povel k otevření příslušných pojezdových vrat. V případě oprávněnosti je zároveň s povelem pro otevření vrat i odkódováno příslušné garážové stání. O každé akci je uložen záznam (LOG), opatřený datem a časem. Modul otevírání vrat a odkódování garážového stání řeší následující zadání: - příchod bez auta, výjezd s autem - příjezd s autem, odchod bez auta - příchod bez auta, odchod bez auta - příjezd s autem, odjezd s autem - práce v garáži (kutil) Pro odkódování garážového stání musí vždy předcházet povel k otevření vrat. V případě, že uživatel vejde do společných garáží například otevřenými vraty jiným uživatem, je při pokusu o otevření jeho garážových vrat vyhlášen tzv. tichý poplach. Uživatel je akusticky a opticky upozorněn na nestandardní postup. Do určité doby (TimeOut) musí uživatel prozvonit GSM bránu z oprávněného telefonu. V tomto případě bude tichý poplach zrušen. Neprovede-li prozvonění, je vyhlášen poplach narušení garáže č. xx a tento stav je vyhodnocen jako násilné vniknutí. V případě prozvánění GSM brány se neúčtuje žádný poplatek, protože GSM brána odmítne po prvním zazvonění spojení. Zazvonění přenáší údaj o čísle volajícího tzv. CLIP, který se využívá pro identifikaci. Ke každému garážovému stání jsou standardně přiřazeny 2 mobilní telefony. V případě zájmu o více čísel se každý požadavek řeší individuálně. Samostatně se řeší: - otevírání více garáží z jednoho čísla - více čísel než 2 pro jednu garáž

Systém GEWA tento signál vyhodnotí a v případě neoprávněného narušení vydá poplachový signál.

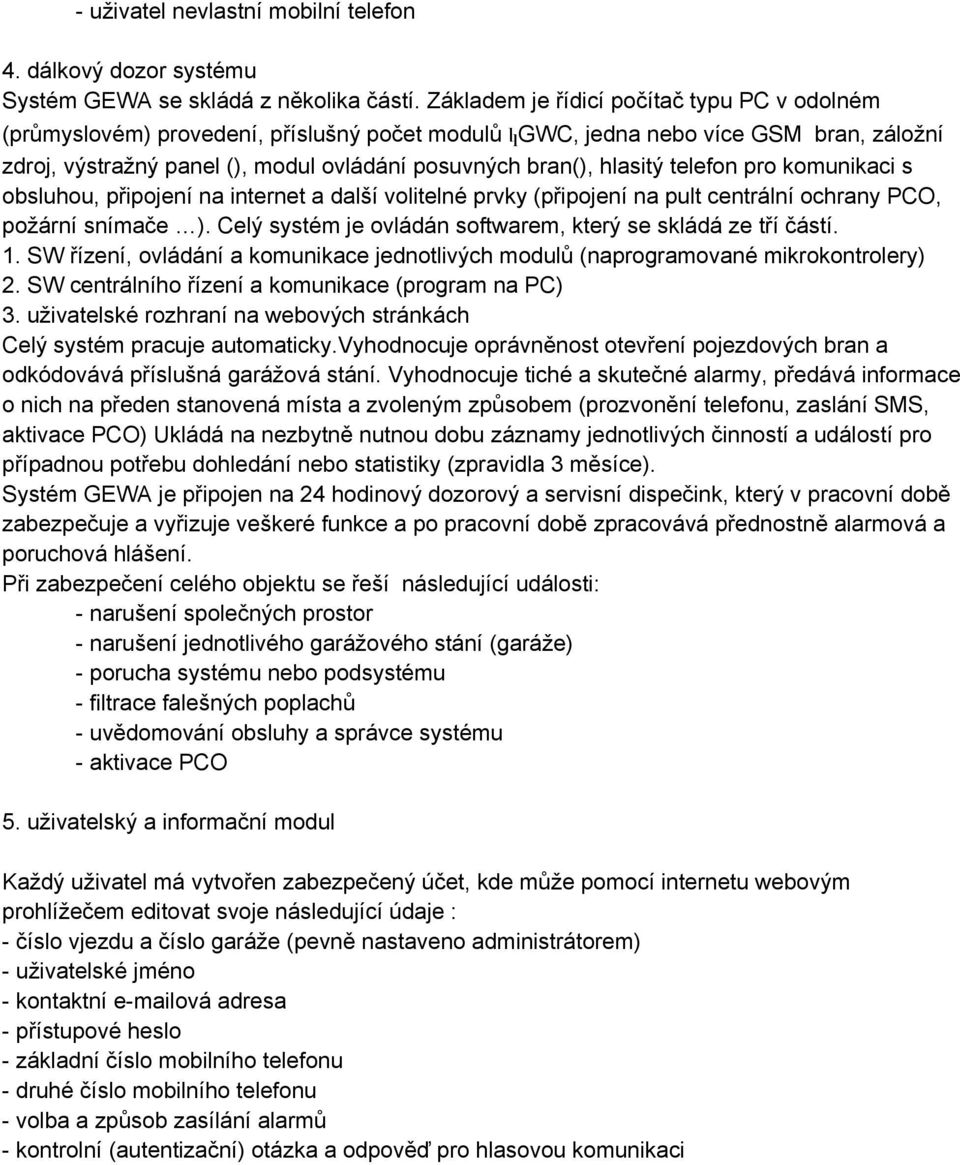

3 - uživatel nevlastní mobilní telefon 4. dálkový dozor systému Systém GEWA se skládá z několika částí. Základem je řídicí počítač typu PC v odolném (průmyslovém) provedení, příslušný počet modulů կgwc, jedna nebo více GSM bran, záložní zdroj, výstražný panel (), modul ovládání posuvných bran(), hlasitý telefon pro komunikaci s obsluhou, připojení na internet a další volitelné prvky (připojení na pult centrální ochrany PCO, požární snímače ). Celý systém je ovládán softwarem, který se skládá ze tří částí. 1. SW řízení, ovládání a komunikace jednotlivých modulů (naprogramované mikrokontrolery) 2. SW centrálního řízení a komunikace (program na PC) 3. uživatelské rozhraní na webových stránkách Celý systém pracuje automaticky.vyhodnocuje oprávněnost otevření pojezdových bran a odkódovává příslušná garážová stání. Vyhodnocuje tiché a skutečné alarmy, předává informace o nich na předen stanovená místa a zvoleným způsobem (prozvonění telefonu, zaslání SMS, aktivace PCO) Ukládá na nezbytně nutnou dobu záznamy jednotlivých činností a událostí pro případnou potřebu dohledání nebo statistiky (zpravidla 3 měsíce). Systém GEWA je připojen na 24 hodinový dozorový a servisní dispečink, který v pracovní době zabezpečuje a vyřizuje veškeré funkce a po pracovní době zpracovává přednostně alarmová a poruchová hlášení. Při zabezpečení celého objektu se řeší následující události: - narušení společných prostor - narušení jednotlivého garážového stání (garáže) - porucha systému nebo podsystému - filtrace falešných poplachů - uvědomování obsluhy a správce systému - aktivace PCO 5. uživatelský a informační modul Každý uživatel má vytvořen zabezpečený účet, kde může pomocí internetu webovým prohlížečem editovat svoje následující údaje : - číslo vjezdu a číslo garáže (pevně nastaveno administrátorem) - uživatelské jméno - kontaktní ová adresa - přístupové heslo - základní číslo mobilního telefonu - druhé číslo mobilního telefonu - volba a způsob zasílání alarmů - kontrolní (autentizační) otázka a odpověď pro hlasovou komunikaci

hlasitý telefon pro komunikaci s obsluhou, připojení na internet a další volitelné prvky (připojení na pult centrální ochrany PCO, požární snímače ).

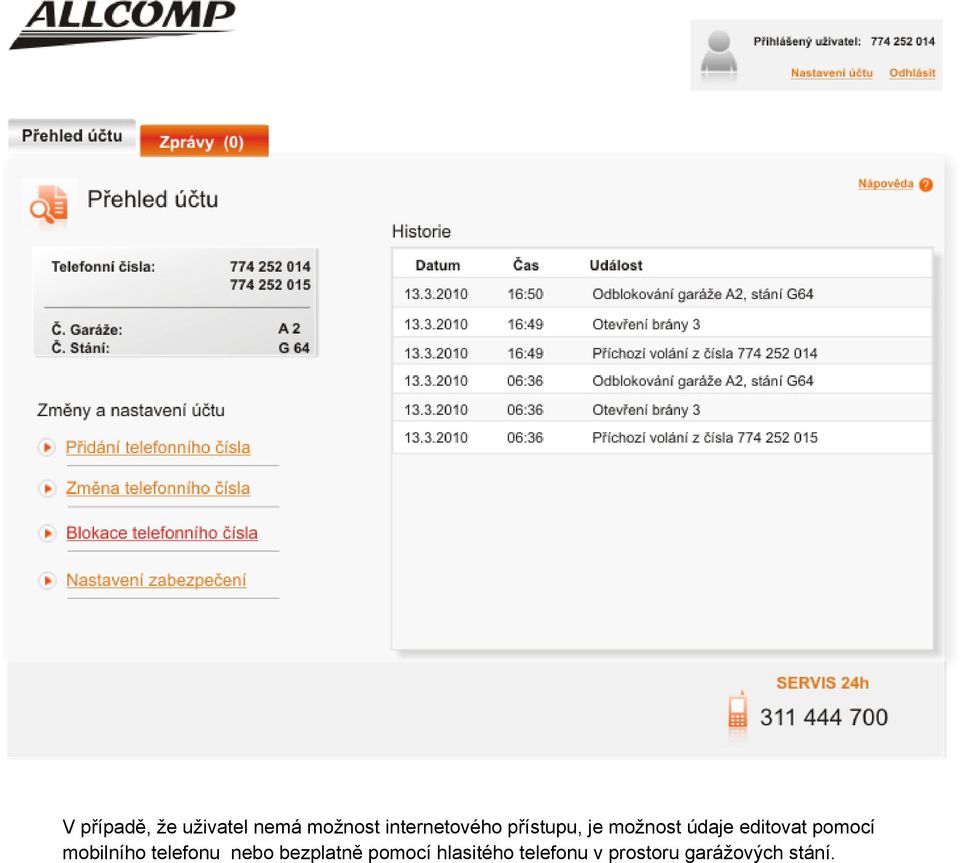

5 V případě, že uživatel nemá možnost internetového přístupu, je možnost údaje editovat pomocí mobilního telefonu nebo bezplatně pomocí hlasitého telefonu v prostoru garážových stání.
