1 Návod k provozu Plynový teploměr dle ATEX, modely 73, 74 CE Ex II 2 GD c TX Model F Model R74.100

2 Návod k provozu pro modely 73, 74 (ATEX) Strana /2016 WIKA Alexander Wiegand SE & Co. KG Všechna práva vyhrazena. WIKA je značka zaregistrovaná v různých zemích. Pročtěte si návod k provozu před zahájením jakýchkoli prací! Uschovejte ho pro budoucí použití! 2 Návod k provozu WIKA pro modely 73, 74 (ATEX)

3 Obsah Obsah 1. Všeobecné informace 4 2. Bezpečnost 6 3. Specifikace Konstrukce a funkce Přeprava, balení a uskladnění Uvedení do provozu, provoz Údržba a čištění Demontáž, vrácení a likvidace 16 Příloha: Prohlášení ES o shodě 18 Prohlášení shody naleznete na stránce Návod k provozu WIKA pro modely 73, 74 (ATEX) 3

4 1. Všeobecné informace 1. Všeobecné informace Plynové teploměry popsané v tomto návodu k provozu byly navrženy a vyrobeny na základě současného stavu vědy a techniky. Během výroby podléhají všechny komponenty přísným kvalitativním a ekologickým kritériím. Náš managementový systém je certifikovaný dle norem ISO 9001 a ISO Tento návod k provozu obsahuje důležité informace o zacházení s přístrojem. Předpokladem bezpečnosti při práci je, aby byly dodržovány všechny bezpečnostní a pracovní pokyny. Dodržujte příslušné platné místní předpisy protiúrazové prevence a obecné bezpečnostní předpisy pro rozsah použití přístroje. Návod k provozu je součástí přístroje a musí být uschováván v bezprostřední blízkosti přístroje. Musí být pro odborné pracovníky kdykoliv lehce přístupný a čitelný. Odborní pracovníci si musí před zahájením jakékoliv práce návod k provozu pročíst a porozumět mu. Výrobce neručí v případě jakékoli škody způsobené použitím výrobku, které je v rozporu se zamýšleným účelem použití, nerespektováním tohoto návodu k provozu, nasazením nedostatečně kvalifikovaných pracovníků nebo neoprávněnými úpravami přístroje. Platí všeobecné podmínky obsažené v prodejní dokumentaci. Technické změny vyhrazeny. Další informace: - Internetová adresa: / - Příslušný údajový list: TM 73.01, TM Návod k provozu WIKA pro modely 73, 74 (ATEX)

5 1. Všeobecné informace Vysvětlení symbolů... označuje potenciálně nebezpečnou situaci. Pokud se jí nevyvarujete, může vést k závažnému zranění nebo usmrcení. POZOR!... označuje potenciálně nebezpečnou situaci. Pokud se jí nevyvarujete, může vést k lehkému zranění nebo poškození zařízení či životního prostředí. Informace... uvádí užitečné rady, doporučení a informace pro efektivní provoz bez problémů.... označuje potenciálně nebezpečnou situaci v nebezpečné zóně, která může vést k závažnému zranění nebo usmrcení.... označuje potenciálně nebezpečnou situaci, která může vést k popáleninám způsobeným horkými povrchy nebo kapalinami. Návod k provozu WIKA pro modely 73, 74 (ATEX) 5

6 2. Bezpečnost 2. Bezpečnost Před instalací, uvedení do provozu a provozem se ujistěte, že jste ohledně rozsahu měření, konstrukce a specifických podmínek měření vybrali správný plynový teploměr. Musí být testována snášenlivost smáčených částí procesních přípojek (teploměrná jímka, stopka teploměrné jímky) s médiem. Nedbání tohoto opatření může vést k závažnému zranění a/nebo poškození zařízení. Další důležité bezpečnostní pokyny naleznete v jednotlivých kapitolách tohoto návodu k provozu. 2.1 Účel použití Tyto plynové teploměry se používají na měření teploty v nebezpečných oblastech průmyslových aplikací. Přístroj byl navržen a vyroben pouze pro zde popsaný účel použití a smí být používán pouze v souladu s tímto účelem. Technické specifikace obsažené v tomto návodu k provozu je nutno doržovat. Při nesprávném zacházení nebo provozování přístroje mimo jeho technické specifikace je nutno, aby byl okamžitě odstaven z provozu a podroben inspekci autorizovaným servisním technikem firmy WIKA. Výrobce neručí za žádné vady způsobené použitím, které je v rozporu se zamýšleným účelem. 6 Návod k provozu WIKA pro modely 73, 74 (ATEX)

7 2. Bezpečnost 2.2 Kvalifikace personálu Nebezpečí poranění v případě nedostačující kvalifikace! Nesprávné zacházení může vést k vážnému zranění a poškození zařízení. Činnosti popsané v tomto návodu k provozu smí provádět pouze odborní pracovníci s níže popsanými kvalifikacemi. Zajistěte, aby nekvalifikovaní pracovníci nevstupovali do nebezpečných zón. Odborný pracovník Za odborné pracovníky se považují pracovníci, kteří na základě svého technického školení, znalostí v oblasti měřicí a řídicí technologie, jakož svých zkušeností a znalostí předpisů příslušné země, aktuálních norem a směrnic jsou schopni provádět popsanou práci a samostatně poznat potenciální rizika. 2.3 Dodatečné bezpečnostní pokyny pro přístroje dle ATEX Nedodržování těchto pokynů a jejich obsahu může vést ke ztrátě ochrany proti výbuchu. Podmínky použití a bezpečnostní požadavky dle osvědčení ES přezkoušení typu musí být bezpodmínečně dodržovány. Teploměrné přístroje musí být uzemněny přes procesní přípojku! Plynové teploměry neobsahují žádný vnitřní zdroj tepla, a pokud jsou instalovány a provozovány správně, nevedou ke zvýšení teploty! Návod k provozu WIKA pro modely 73, 74 (ATEX) 7

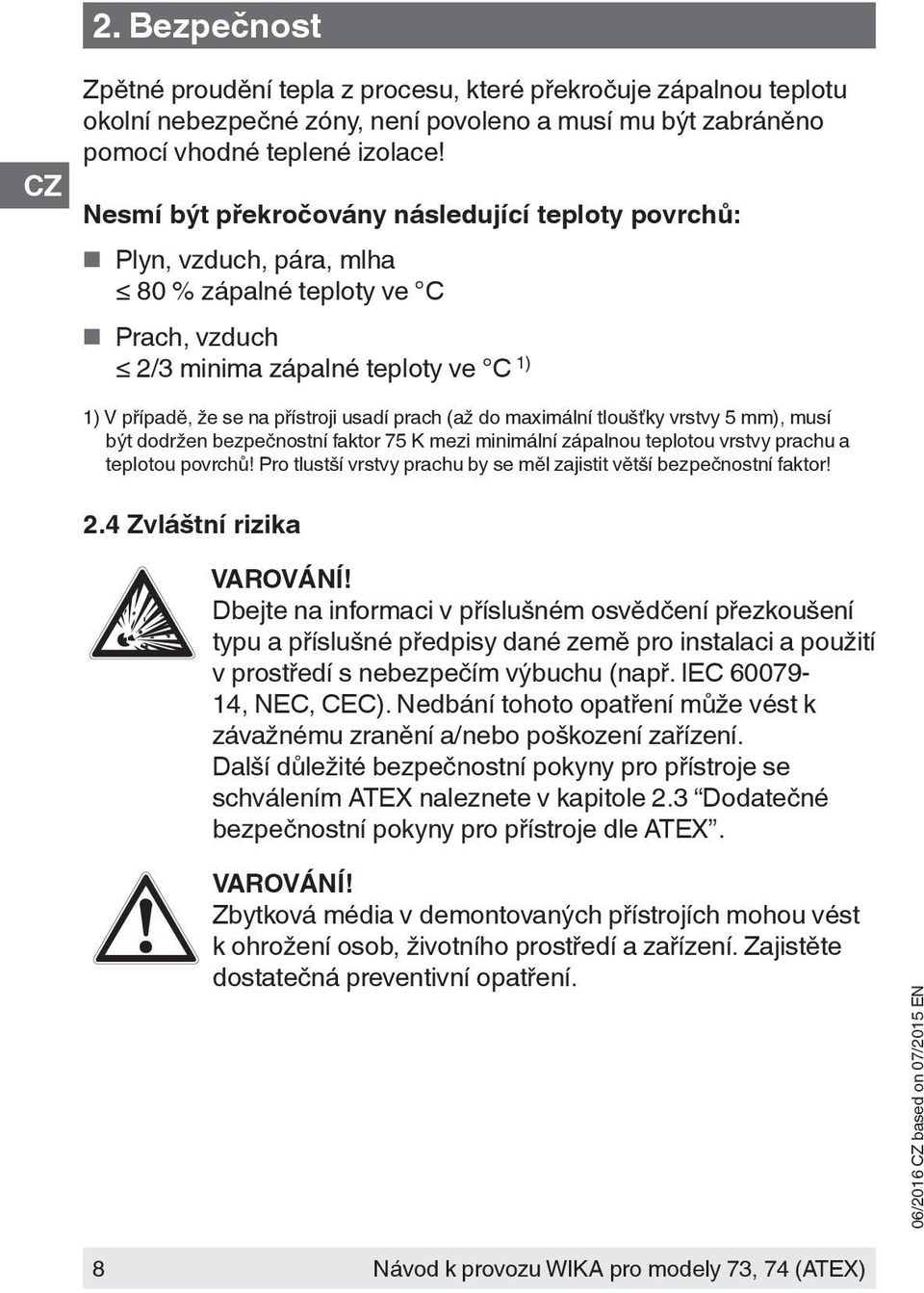

8 2. Bezpečnost Zpětné proudění tepla z procesu, které překročuje zápalnou teplotu okolní nebezpečné zóny, není povoleno a musí mu být zabráněno pomocí vhodné teplené izolace! Nesmí být překročovány následující teploty povrchů: Plyn, vzduch, pára, mlha 80 % zápalné teploty ve C Prach, vzduch 2/3 minima zápalné teploty ve C 1) 1) V případě, že se na přístroji usadí prach (až do maximální tloušťky vrstvy 5 mm), musí být dodržen bezpečnostní faktor 75 K mezi minimální zápalnou teplotou vrstvy prachu a teplotou povrchů! Pro tlustší vrstvy prachu by se měl zajistit větší bezpečnostní faktor! 2.4 Zvláštní rizika Dbejte na informaci v příslušném osvědčení přezkoušení typu a příslušné předpisy dané země pro instalaci a použití v prostředí s nebezpečím výbuchu (např. IEC , NEC, CEC). Nedbání tohoto opatření může vést k závažnému zranění a/nebo poškození zařízení. Další důležité bezpečnostní pokyny pro přístroje se schválením ATEX naleznete v kapitole 2.3 Dodatečné bezpečnostní pokyny pro přístroje dle ATEX. Zbytková média v demontovaných přístrojích mohou vést k ohrožení osob, životního prostředí a zařízení. Zajistěte dostatečná preventivní opatření. 8 Návod k provozu WIKA pro modely 73, 74 (ATEX)

9 2. Bezpečnost 2.5 Označení, bezpečnostní značky Označení výrobku Model Rok výroby Vysvětlení symbolů Před montáží a uvedením přístroje do provozu si musíte přečíst návod k provozu! CE, Communauté Européenne Přístroje s touto značkou vyhovují příslušným evropským směrnicím. ATEX Evropská směrnice o ochraně proti výbuchu (Atmosphère = AT, explosible = EX) Přístroje s touto značkou splňují požadavky Evropské směrnice 94/9/ES (ATEX) o ochraně proti výbuchu. Návod k provozu WIKA pro modely 73, 74 (ATEX) 9

10 3. Specifikace / 4. Konstrukce a funkce 3. Specifikace Specifikace Měřicí prvek Naplněno stlačeným inertním plynem Jmenovitá velikost 100, 160, 144 x Verze přístroje Model A7x Model R7x Model S73 Model F73 Připojení zezadu (axiálně) Připojení zespodu (radiálně) Připojení zezadu, nastavitelný dřík a ciferník Přístroje s kapilárami Povolená teplota prostředí C Pracovní tlak Trvalé zatížení (1 rok) krátkodobě (max. 24 hod) Rozsah měření (EN 13190) Rozsah stupnice (EN 13190) Připojení zezadu (axiálně) Připojení zespodu (radiálně) - Pouzdro, prstenec Nerez ocel 1,4301 Stopka, procesní přípojka Nerez ocel Nerez ocel Druh ochrany dle EN/IEC IP65 IP66 (kapalinová náplň) - IP65 (zvláštní nabídka: IP66) Pro další specifikace viz údajový list WIKA TM nebo TM a zakázkovou dokumentaci. 4. Konstrukce a funkce 4.1 Popis Plynový teploměr se skládá z dříku, kapiláry a Bourdonovy trubky v pouzdře. Tyto části jsou kombinované do jediné jednotky. Celý měřicí systém je naplněný inertním plynem pod tlakem. 10 Návod k provozu WIKA pro modely 73, 74 (ATEX)

11 4. Konstrukce a funkce / 5. Přeprava, balení a... Změna teploty způsobí změnu vnitřního tlaku v dříku Tlak způsobí deformaci měřicí pružiny a vychýlení je pohybem číselníku přeneseno na ukazatel. Kolísání okolní teploty působící na pouzdro lze zanedbávat, protože mezi pohybem číselníku a měřicí pružinou je nainstalován bimetalový kompenzační prvek. Rozsahy stupnic s třída přesnosti 1 dle EN od C 4.2 Rozsah dodávky Zkontrolujte, zda rozsah dodávky odpovídá dodacímu listu. 5. Přeprava, balení a uskladnění 5.1 Přeprava Zkontrolujte přístroj, zda nevykazuje žádná poškození, ke kterým mohlo dojít během přepravy. Zjevná poškození musí být nahlášena ihned. 5.2 Obal Obal odstraňujte teprve přímo před montáží. Obal uschovejte, neboť poskytuje optimální ochranu při přepravě (např. při změně místa instalace, zasílání do opravy). 5.3 Uskladnění Přípustné podmínky v místě uskladnění: Skladovací teplota: C bez kapalinového tlumení C s kapalinovým tlumením Nevystavujte přístroj následujícím vlivům: Přímé záření slunce nebo blízkost horkých předmětů Mechanické vibrace, mechanické nárazy (prudké pokládání) Saze, pára, prach a korozivní plyny Návod k provozu WIKA pro modely 73, 74 (ATEX) 11

12 5. Přeprava.../ 6. Uvedení do provozu, provoz Přístroj skladujte v jeho originálním balení v místě splňujícím výše uvedené podmínky. Není-li originální balení k dispozici, zabalte a uskladňujte teploměr takto: 1. Zabalte teploměr do antistatické plastové fólie. 2. Vložte teploměr spolu s protinárazovým materiálem do balení. 3. Bude-li teploměr uskladněn po delší dobu (více než 30 dní), vložte do balení sáček se sikativem. Před uskladněním přístroje (následující krok) odstraňte všechny zbytky média. To je zvláště důležité, když médium je zdraví nebezpečné, např. žíravé, jedovaté, rakovinotvorné, radioaktivní, atd. Použití kapalinového tlumení doporučujeme vždy pro teploty v blízkosti rosného bodu (±1 C kolem 0 C). 6. Uvedení do provozu, provoz Plynový teploměr musí být uzemněn přes procesní přípojku!! Při zašroubování přístrojů nesmí být použitá síla aplikována skrz pouzdro, nýbrž pouze přes k tomu určené plochy pro nasazení klíče a za použití vhodného nářadí. Instalace pomocí klíče 12 Návod k provozu WIKA pro modely 73, 74 (ATEX)

13 6. Uvedení do provozu, provoz Celá délka dříku by měla být pokud možno vystavená měřené teplotě. Nejméně ovšem délka aktivní části odpovídající délce plynové expanzní nádoby (aktivní délka). V potrubích nebo měřicích bodech musí být tepelná sonda nasměrována co možná nejblíž k proudicímu médiu. Chyby ve vedení tepla nastávají, když oblast, kde má být měřena teplota, je tak malá, že hmota tepelné sondy působí jako tepelná funkce. Chyby ve vedení tepla mohou nastat také tehdy, když hloubka ponoru je nedostačující, když upevňovací díly jsou spojeny s dobrým tepelným vodičem (kovová deska nebo podobně) a když tu je výrazný rozdíl teploty mezi měřěnou teplotou a teplotou upevňovacího dílu. Namontujte pouzdro ukazatele tak, aby nebylo vystaveno vibracím V případě potřeby se přístroj dá od bodu montáže izolovat nainstalováním flexibilního spojovacího vedení mezi bodem měření a teploměrem a namontováním přístroje na vhodný držák. Pokud to není možné, nesmí být překročovány následující limitní hodnoty: Kmitočtový rozsah < 150 Hz Zrychlení < 0,5 g (5 m/s 2 ) Po montáži nastavte vyrovnávací ventil (pokud se používá) ze ZAVŘENO na OTEVŘENO. Návod k provozu WIKA pro modely 73, 74 (ATEX) 13

14 6. Uvedení do provozu, provoz Kapalná náplň musí být pravidelně kontrolována. Hladina kapaliny nesmí klesnout pod 75 % průměru tlakoměru. Silné údery, chvění a vibrace vedou k nepřesným hodnotám, zvýšenému opotřebení v přenosovém mechanismu a trhlinám na svařených nebo pájených spojech. Při montáži plynového teploměru s ukazatelem se stupnicí, jenž se dá otáčet a naklánět, postupujte podle specifických pokynů. K nastavení ukazatele do požadované polohy, postupujte takto: 1. Na procesní přípojce uvolněte pojistnou matici nebo spojovací matici. 2. Šrouby s šestihrannou hlavou a šrouby s drážkou na nakláněcím spoji musí být uvolněny. Uvolňování Dávejte pozor, aby ste uvolňovali šrouby zároveň na protilehlé straně! 3. Nastavte ukazatel do požadované polohy, utáhněte šrouby s šestihrannou hlavou a šrouby s drážkou a na konec pevně utáhněte pojistnou matici nebo spojovací matici. V případě použití teploměrných jímek je nutno, aby byly naplněny kontaktním tepelným médiem, aby odpor přenosu tepla mezi vnější stěnou senzoru a vnitřní stěnou teploměrné jímky byl snížen. Provozní teplota tepelné sloučeniny je C. Nenaplňujte horké teploměrné jímky. Může dojít k vystříknutí oleje! 14 Návod k provozu WIKA pro modely 73, 74 (ATEX)

15 6. Uvedení do provozu, provoz / 7. Údržba a čištění Teploměrná jímka Stopka POZOR! Při používání teploměrných jímek dbejte na to, aby se stopka nedotýkala dna teploměrné jímky, protože by se stopka důsledkem odlišných expanzních koeficientů mohla na dně teploměrné jímky ohnout. (Vzorec výpočtu délky zasunutí l 1 viz příslušný údajový list teploměrné jímky) Požadované bezpečnostní vzdálenosti 7. Údržba a čištění 7.1 Údržba Plynové teploměry nevyžadují údržbu! Ukazatel by se měl zkontrolovat jednou nebo dvakrát ročně. Pro tento účel musíte přístroj odpojit od procesu a zkontrolovat pomocí kalibračního teploměru. Opravy smí provádět výhradně výrobce. 7.2 Čištění POZOR! Na čištění teploměru používejte navlhčený hadřík. Před vrácením teploměr umyjte či očistěte, aby personál a životní prostředí nebyly vystaveny zbytkovému médiu. Zbytková média v demontovaných přístrojích mohou vést k ohrožení osob, životního prostředí a zařízení. Zajistěte dostatečná preventivní opatření. Návod k provozu WIKA pro modely 73, 74 (ATEX) 15

16 7. Údržba a čištění / 8. Demontáž, vrácení a... Informace o vrácení přístroje viz 8.2 Vrácení. 8. Demontáž, vrácení a likvidace 8.1 Demontáž 8.2 Vrácení Zbytková média v demontovaných přístrojích mohou vést k ohrožení osob, životního prostředí a zařízení. Zajistěte dostatečná preventivní opatření. Nebezpečí popálení! Před demontáží nechte přístroj dostatečně zchladnout! Při demontáži hrozí nebezpečí vystupování nebezpečně horkého média pod tlakem. Při zasílání přístroje bezpodmínečně dbejte na toto: Všechny přístroje zaslané firmě WIKA musí být zproštěny jakýchkoliv nebezpečných látek (kyseliny, výluhy, roztoky, atd.). Při vrácení přístroje používejte originální obal nebo vhodný přepravní obal. Abyste zabránil poškození: 1. Zabalte přístroj do antistatické plastové fólie. 2. Vložte přístroj spolu s protinárazovým materiálem do balení. Rozmístěte protinárazový materiál rovnoměrně po všech stranách přepravní bedny. 16 Návod k provozu WIKA pro modely 73, 74 (ATEX)

17 8. Demontáž, vrácení a likvidace 3. Do balení pokud možno vložte sáček se sikativem. 4. Označte zásilku jako přepravu vysoce citlivého měřicího přístroje. Informace o vratkách naleznete pod nadpisem Servis na naší webové stránce. 8.3 Likvidace Nesprávná likvidace může vést k ohrožení životního prostředí. Likvidaci komponentů přístroje provádějte ekologicky šetrným způsobem a v souladu s národními předpisy o likvidaci odpadu. Návod k provozu WIKA pro modely 73, 74 (ATEX) 17

18 Příloha: Prohlášení ES o shodě 18 Návod k provozu WIKA pro modely 73, 74 (ATEX)
