1 VY_32_INOVACE_2_3_INF_KN Datová úložiště

2 Název výukového materiálu Datová úložiště Anotace Formou frontální prezentace se žáci dozví, jaké byly možnosti ukládání dat a současně si připomenou, jaká úložiště využíváme v současnosti. Přínos: Žáci se učí názorně text je doplněn obrázky, úkoly, odkazy Autor Mgr. Pavel Knébl Datum Předmět Informatika Vzdělávací oblast Informatika Očekávaný výstup Speciální vzdělávací potřeby Žádné Žáci se seznámí s historickými i současnými možnostmi ukládání počítačových dat. Druh učebního materiálu Stupeň a typ vzdělávání Ročník Metodika PowerPoint ZŠ 2. stupeň 8. ročník Text na jednotlivých snímcích se objevuje po kliknutí. Texty se doplňují po kliknutí. Na snímku č. 10 jsou otázky, žáci mohou odpovědi vyhledat na internetu. O správnosti se přesvědčí na další stránce.

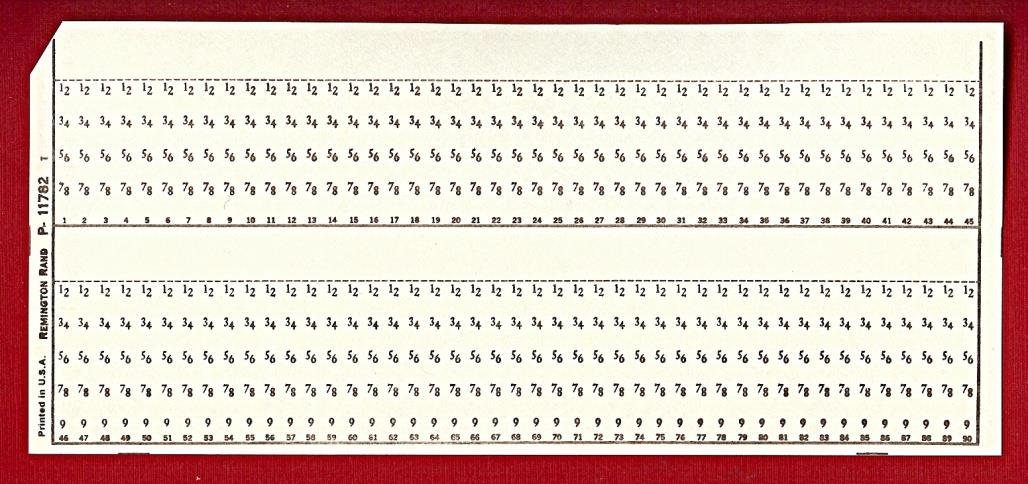

3 Historie datových úložišť Děrné štítky Možnost zapisovat data, jež by byla zpětně strojově čitelná Používaly téměř celé další století až do sedmdesátých let. Děrné štítky na vrcholu své slávy dosáhly kapacity až 0,08 kb 1)

4 Historie datových úložišť Magnetické pásky Médium prvotně určené pro záznam zvuku. Pro uchování počítačových dat začala využívat pásky v padesátých letech společnost IBM. Masově využívaným médiem až do poloviny osmdesátých let. Prostor pro uložení dat měl velikost až 0,85 MB 2)

5 Historie datových úložišť Kompaktní kazety Využití magnetické pásky představil Philips v roce 1963 Kazeta mohla na každé straně pásky obsahovat až 1 MB dat 3) V sedmdesátých letech, kdy začaly sloužit k ukládání dat v tehdejších počítačích ZX Spectrum, Commodore 64 4)

6 Historie datových úložišť Diskety V roce 1971 přichází IBM na trh s první, 8palcovou disketou s kapacitou 160 kb 5,25palcová až 1,2 MB. V roce 1987 se začaly vyrábět 3,5palcové s kapacitou 1,44 MB, které se používaly následujících dvacet let. Data jsou uložená na folii s magnetickou vrstvou chráněnou pevným pouzdrem. Zapsána jsou ve stopě seřazené do podoby soustředných kružnic rozdělených do několika sektorů. Čtení a zápis probíhá tak, že se mechanice folie roztočí, zatímco se v blízkosti nad jejím povrchem pohybuje jedna nebo dvě elektromagnetické hlavy. 5) 6)

7 Pevný disk Datová úložiště Využívá magnetické plochy. Ty se nachází na kotouči z pevného, tzv. plotně. Standardní disk velikosti 3,5 palce obsahuje čtyři. Uvnitř hermetického obalu jsou umístěny nad sebou na hřídeli hnacího motoru. Ve velmi malé vzdálenosti se nad jejich povrchem pohybují čtecí a zapisovací hlavy. U typů určených pro PC se plotny otáčí rychlostí 7200 ot./min. U úsporných disků a 2,5palcových typů pro notebooky to bývá 5400 ot/min. Serverové a další speciální disky dosahují i ot./min. Kapacita se u dnešních PC disků pohybuje mezi 120 GB a 3 TB s přenosovou rychlostí 100 MB/s i vyšší 7)

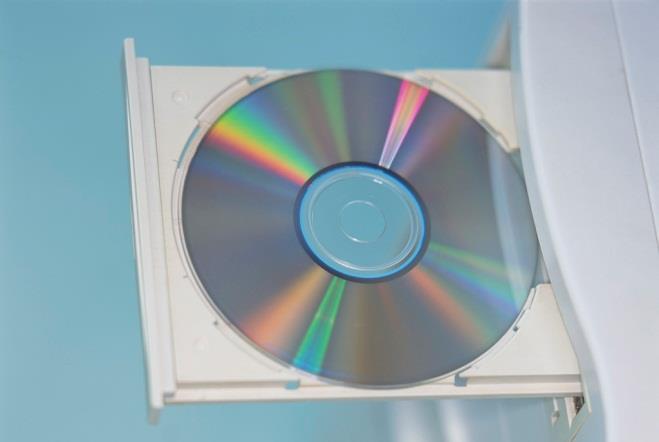

8 Datová úložiště Kompaktní disk Datová stopa má podobu spirály, jež začíná uprostřed disku a rozvíjí se směrem k okraji. Čtení se provádí pomocí laserového paprsku. Ten snímá na vrstvě uvnitř CD prohlubně mikroskopických rozměrů. Odraz paprsku z děr a mezer mezi nimi je následně zachycen a převeden na data. Zápis se provádí také pomocí laseru Kompaktní disk se velmi rychle rozšířil především díky velké, trvanlivosti uchovávaných dat a relativně nízkými náklady na výrobu. 8) S postupným zlepšováním technologie pevných disků přicházeli i nástupci CD, DVD a Blu-ray. 9)

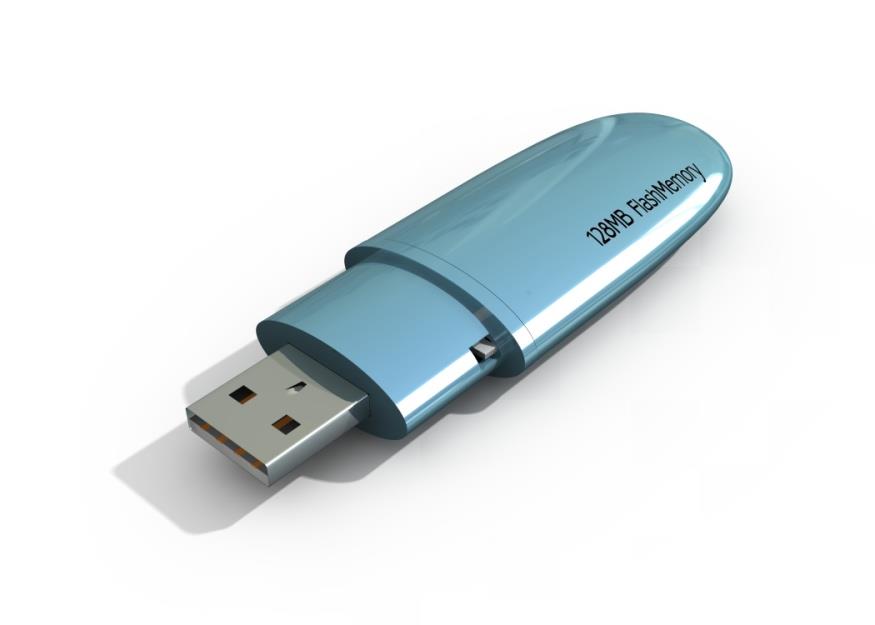

9 Datová úložiště Flash Flash paměť je nevolatilní paměťový čip, který může být libovolně programovatelný a přepisovatelný. Data jsou organizována do bloků, skládajících se z buněk, jež reprezentují jeden bit. Uložení informace v buňce je realizováno pomocí tranzistoru s plovoucím hradlem. Velkou výhodou této technologie je právě stabilní zachování informace i po přerušení napájení. Proto se začala využívat zejména v přenosných médiích tedy paměťových kartách. Dnes velmi oblíbeným přenosným řešením jsou USB flash disky. Jedná se o jednoduché propojení této univerzální sběrnice a přepisovatelné flash paměti. Dnešní USB disky dosahují kapacity až 256 GB. 10)

10 Zjištění získaných znalostí Jak se jmenovala papírová podoba záznamu dat? Co se v sedmdesátých letech používalo k záznamu dat? Jaké znáš diskety? Co používají pevné disky k ukládání dat? Co patří mezi kompaktní disky? Jaká může být velikost úložiště flash disk?

11 Zjištění získaných znalostí Jak se jmenovala papírová podoba záznamu dat? Děrné štítky Co se v sedmdesátých letech používalo k záznamu dat? Kompaktní kazety Jaké znáš diskety? 8 palcová; 5,25palcová; 3,5palcová Co používají pevné disky k ukládání dat? Magnetické kotoučové plochy Co patří mezi kompaktní disky? CD, DVD, Blu-ray Jaká může být velikost úložiště flash disku? 64MB 256GB
