1 VY_32_INOVACE_IKT_668 Hardware I. Autor: Marta Koubová, Mgr. Použití: 5-6. třída Datum vypracování: Datum pilotáže: Anotace: Tato prezentace slouží k bližšímu seznámení s pojmem hardware. Pojmy skříň PC, základní deska, mikroprocesor, sběrnice. Základní škola Kladno, Vašatova 1438 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Marta Koubová

2 fyzické vybavení počítačového systému (vše, co je hmatatelné) sestava počítače se skládá ze 3 základních součástí: počítač vstupní zařízení výstupní zařízení

3 většinou je počítač plechová nebo plastová skříň, která obsahuje příslušné součástky design skříně může být různý a je důležitý pro to, jak PC umístíme na pracovní stůl typ skříně tower věž na výšku desktop na šířku

4 tlačítka síťový vypínač zapínáme PC, používáme velmi málo reset poslední záchrana v případě, kdy PC přestane fungovat (tzv. zamrzne), umožňuje restartovat PC, bez vypnutí trojkombinace kláves CTRL + ALT + DELETE signální diody signalizují zapnutí PC, práci harddisku a mechanik disketové mechaniky nutné je vyprázdnit před vypnutím PC mechanika CD, DVD nutné je vyprázdnit před vypnutím PC

5 zásuvka pro připojení přívodní šňůry elektrického proudu zásuvka pro připojení monitoru mřížka ventilátoru porty pro tiskárnu, myš, klávesnici USB porty internet, síťové připojení

6 základní deska mikroprocesor sběrnice hard disk karty paměť

7 důležitá součást, na které jsou umístěny a navzájem spojeny další součástky je z plastického materiálu a je protkána sítí tištěných spojů vzhledem k jejich množství je tvořena několika vrstvami, které jsou od sebe odděleny nevodivou hmotnou důležitý je typ desky pro další rozšiřování PC

8

9 první byl od firmy Intel 1969 později se začaly rozvíjet i firmy Motorola, IBM na počátku byly vyráběny procesory 8088, 8086, později (zkráceně 286), 386, 486, Pentium. je to tzv. srdce PC základní řídící obvod fyzicky křemíková destička s jemnými spoji obvodů, je uložen je uložen do keramického nebo plastického pouzdra, které je osazeno kolíčky, které se zasunou do zásuvky na základní desce PC

10 provádí veškeré numerické výpočty, překládá a vykonává různé instrukce na jeho rychlosti závisí z velké části výkonnost PC výkon je určován několika charakteristikami nejčastěji se uvádí taktovací frekvence, což je rychlost, se kterou pracuje např. máme procesor 486/100 MHz = 100 miliónů tiknutí za vteřinu, přičemž při každém tiknutí provede mikroprocesor jednu operaci vzhledem k výkonu je u procesoru malý ventilátor z důvodu přehřátí

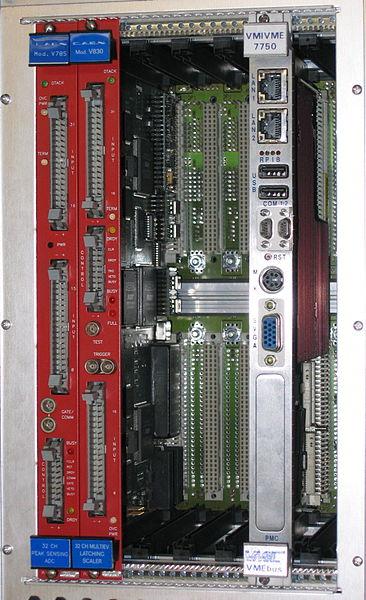

11 je to vlastně společná cesta, která spojuje různé části systému mikroprocesor, paměť atd. základním požadavkem na ní je rychlost přenosu dat tedy počet bitů, který je schopna najednou přenést (32bitové sběrnice přenos 32 bitů) vedle procesoru je typ sběrnice to hlavní, co určuje výkon PC

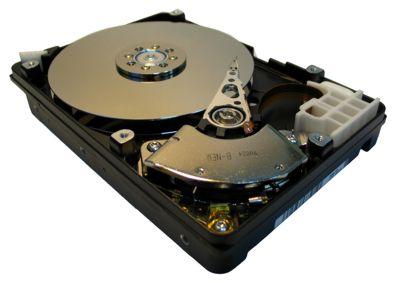

12 používá se k dočasnému nebo trvalému uchování většího množství dat data jsou na pevném disku uložena pomocí magnetického záznamu disk obsahuje kovové nebo keramické desky tzv. plotny, pokryté tenkou magneticky měkkou data jsou na povrchu pevného disku organizována do soustředných kružnic zvaných stopy
