1 Andriod4.1 Dual-core Mini PC Shenzhen Rikomagic Tech Corp.,Ltd Page0

2 Table of Contents Prohlášení Konektory zařízení První připojení zařízení Start zařízení Úvod do hlavního rozhraní Přesouvání/mazání ikon na hlavní ploše Hlavní ikony Stavový řádek Aplikace Nastavení WIFI nastavení LAN nastavení sítě PPPOE nastavení USB Zvuk Obraz Obraz Uložiště Aplikace Zabezpečení Jazyk a vstup Záloha a reset Datum a čas Vývojářské možnosti O zařízení Procházení / kopírování souborů Stahování a instalace aplikací Online instalace Lokální instalace Smazání aplikace Airplay/DLNA Prohlížení internetu Lokální přehravání Virtuální klávesnice Přepnutí vstupních metod Otázky a odpovědi Specifikace Page1

3 Declaration Tento návod k použití obsahuje všechny informace pro bezpečné a správné fungování zařízení MK802 II. Chcete-li zabránit nehodám a poškození zařízení, projděte pečlivě návod před použitím tohoto zařízení. Chraňte přístroj před vysokými teplotami, vlhostí a prašným prostředím. Neupusťte zařízení z výšky. Pomocí software Vypnutí vypínejte zařízení. Pokud probíhá formát a nebo aktualizace software atd. Nevypínejte zařízení může dojít k chybě operačního systému. Pokud se tak stane, restartujte zařízení. Nerozebírejte zařízení, nečistěte jej ředidlem, alkoholem a nebo benzínem. Firma Rikomagic si vyhrazuje právo aktualizace operačního systému bez předchozí informace. Prohlášení: Ačkoliv jsme zodpovědní za zařízení (záruka), tak je uživatel zodpovědný za své vlastní údaje, které převede/nahraje do zařízení. Nejsme zodpovědni za ztrátu dat! Toto zařízení není voděodolné! Všechny obrázky v tomto manuálu jsou pouze pro referenční účely. Page2

4 1.Konektory zařízení Micro-USB Power: 5V 1A Power USB 2.0 HOST: Připojení pomocí USB zařízení, nebo pro přenos dat s počítačem HDMI: High Definition Multimedia Interface výstup (samec) pro TV nebo monitor T-Flash: Podporuje rozšíření paměti pro ukládání od 2 GB do 32 GB pomocí TF karet (micro-sd) Page3

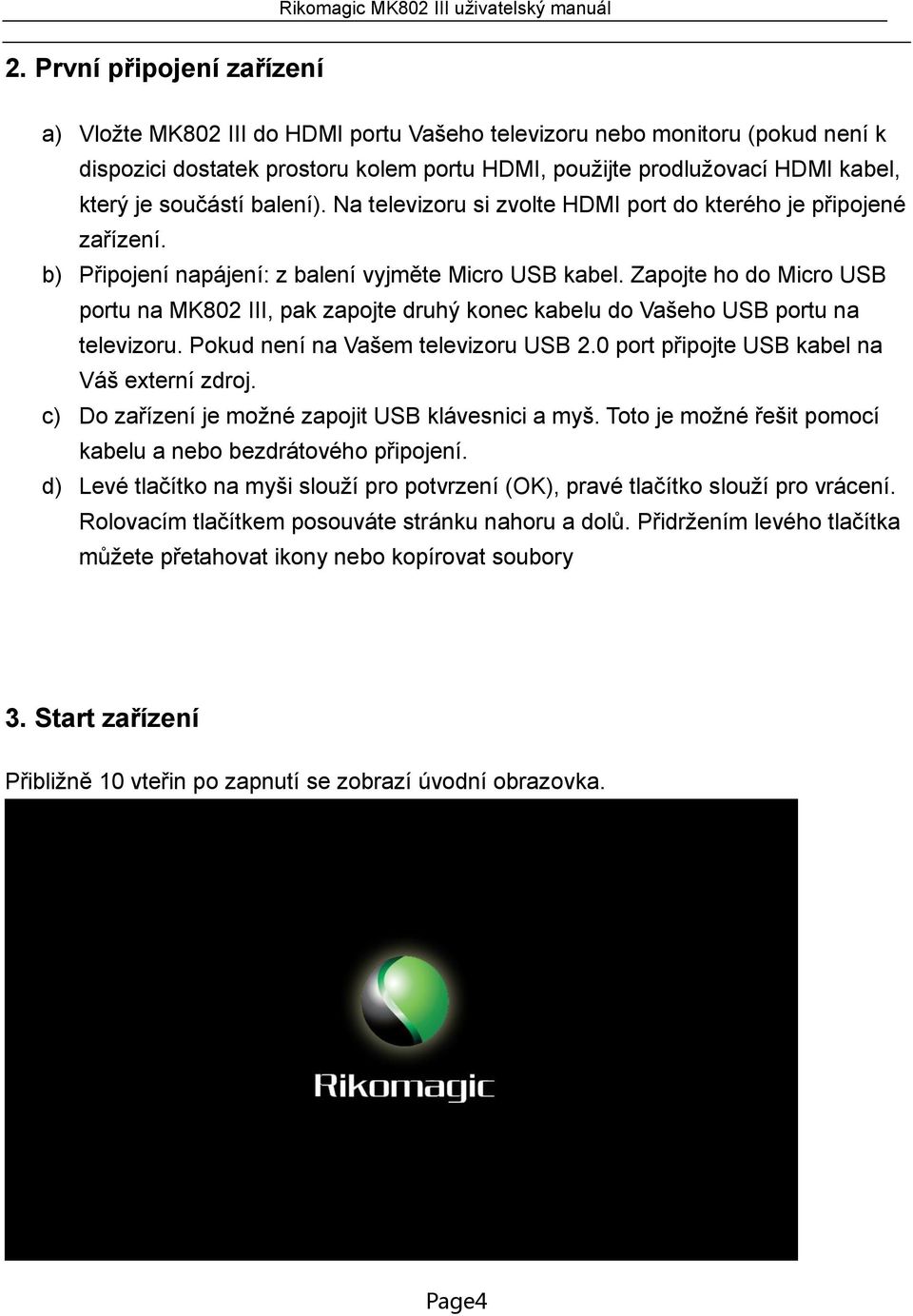

5 2. První připojení zařízení a) Vložte MK802 III do HDMI portu Vašeho televizoru nebo monitoru (pokud není k dispozici dostatek prostoru kolem portu HDMI, použijte prodlužovací HDMI kabel, který je součástí balení). Na televizoru si zvolte HDMI port do kterého je připojené zařízení. b) Připojení napájení: z balení vyjměte Micro USB kabel. Zapojte ho do Micro USB portu na MK802 III, pak zapojte druhý konec kabelu do Vašeho USB portu na televizoru. Pokud není na Vašem televizoru USB 2.0 port připojte USB kabel na Váš externí zdroj. c) Do zařízení je možné zapojit USB klávesnici a myš. Toto je možné řešit pomocí kabelu a nebo bezdrátového připojení. d) Levé tlačítko na myši slouží pro potvrzení (OK), pravé tlačítko slouží pro vrácení. Rolovacím tlačítkem posouváte stránku nahoru a dolů. Přidržením levého tlačítka můžete přetahovat ikony nebo kopírovat soubory 3. Start zařízení Přibližně 10 vteřin po zapnutí se zobrazí úvodní obrazovka. Page4

6 Následuje načítání kde bude logo firmy Rikomagic. Během několika vteřin zařízení načte hlavní okno. Page5

7 4. Úvod do hlavního rozhraní 4.1 Přesouvání/mázání ikon na hlavní ploše Podržte levé tlačítko myši na libovolné ikoně a můžete jí dle potřeby přemístit. Obdobně tak můžete přemístit jakékoliv aplikace, zástupce programu na hlavní obrazovku. Přetáhnutím jakékoliv ikony do horní části s X jí odstraníte z plochy. Page6

8 Zařízení má k dispozici několik hlavních ploch. Přidržením levého tlačítka na myši a tahem na levou nebo pravou stranu se dostanete na další plochy. Můžete také použít kolečko na myši pro pohyb na další plochy. Page7

9 4.2 Hlavní ikony Tlačítko pro návrat: Zpět na předchozí stránku. Hlavní menu:klepněte na něj kdykoliv a vrátíte se do hlavního menu. Spuštěné programy: Tlačítko pro kontrolu všech spuštěných programů. Snížení hlasitosti: Klikněte pro snížení hlasitosti. Zvýšení hlasitosti: Klikněte pro zvýšení hlasitosti. Vlastnosti: Umožní Vám otevřít nastavení právě spuštěného program. Je to obdoba vlastnosti z Windows. Hledat: Nachází se v levém horním rohu pracovní plochy. Klepněte na tuto ikonu pro vyhledávání na webu. Programy: Nachází se v pravém horním rohu pracovní plochy. Klepnutím na tuto ikonu se Vám zobrazí nainstalované aplikace. 4.3 Stavový řádek V pravém dolním rohu je stavový řádek. Ten ukazuje stav paměťové karty (micro-sd), připojené USB, čas, Wi-Fi, stahování, atd. Kliknutím na stavový řádek se Vám rozbalí nabídka. Page8

10 4.4 Aplikace Klikněte na a otevře se Vám nabídka nainstalovaných program, nastavení atd.. Pokud máte nainstalováno hodně programů, můžete se pohybovat v nabídce na levou a pravou stranu. Můžete spustti jakoukoliv aplikaci a nebo jí můžete přetáhnout na plochu Kliknutím na WIDGETY můžete umístit na plochu. Vám zpřístupní widgety, které Page9

11 5. Nastavení V Nastavení, může uživatel nastavit zařízení podle svých vlastních požadavků, jako je připojení k síti, jazyk, vstupní zařízení, výstupní rozlišení videa, zvukový výstup a můžete zkontrolovat dostupnou a obsazenou paměť. Nastavení je na panelu nástrojů. Klikněte pro zobrazení obrazovky níže. 5.1 WIFI nastavení Po otevření nastavení začne zařízení vyhledávat dostupné bezdrátové sítě do vzdálenost cca 30 metrů. V nabídce můžete jednoduše vybrat přístupový bod na který se chcete připojit. Pro přihlášení je třeba znát přístupové údaje! Pokud není přístupový bod chráněný heslem, zařízení se něj připojí a zpřístupní Vám internet. 5.2 LAN nastavení sítě Pokud není v dosahu Wifi, můžete použít ethernetový (LAN / RJ45) kabel pro přístup k Page10

12 internetu. Ale nejprve musíte zakoupit USB 2.0 Ethernet (LAN / RJ45) adaptér a zapojte jedením koncem do MK802 II USB a nebo do OTG portu. Připojte RJ45/LAN/Ethernet kabel, klikněte na tlačítko "Nastavení"-"Další"-"Ethernet" zaškrtněte "Použít Ethernet" 5.3 PPPOE nastavení Pokud máte doma nebo v kanceláři síť kde je Dial-Up, tak klepněte na tlačítko nastavení PPPoE a zadejte účet a heslo. Připojte RJ45/LAN/Ethernet kabel, klikněte na tlačítko "Nastavení"-"Další"-"nastavení PPPoE" - vstupní účet a heslo. 5.4 USB Tato funkce umožní uživateli vyměňovat data mezi přehrávačem a počítačem. Konkrétní pracovní postup: 1. Připojení zařízení: Použijte kabel Micro USB na USB propojte zařízení a televizi, potom připojte přehrávač do televise HDMI konektorem. 1. Nastavení: Až vám naběhne úvodní obrazovka/plocha kliknětě na nastavení - USB - připojení k PC a potvďte. Jakmile zařízení přejde do režimu usb stiskněte tlačítko "Zapnout úložiště USB". Po 5 sekundách můžete zařízení používat. 5.5 Zvuk Hlasitos: Klikněte pro nastavení úrovně hlasitosti pro hudbu, video a hry nebo jiné média Klikněte na zvuky: Klikněte pro zapnutí nebo vypnutí tlačítkem myši zvuky Vypnutí/Zapnutí zvuku: Klikněte pro zapnutí nebo vypnutí zvuku na obrazovce 5.6 Obraz Velikost písma: Klepněte na tlačítko nastavit systémové písmo podle jejich preferencí; Page11

13 5.7 Obraz 1. Rozlišení obrazu: Používá se k nastavení velikosti obrazu. 2. Výstupní rozhraní: Defaultně HDMI 3. HDMI Režim: Uživatel může nastavit odpovídající výstupní rozlišení v závislosti na jejich televizi 5.8 Úložiště V této variantě může uživatel zobrazit místní úložný prostor a externí úložný prostor, kromě toho, může uživatel odinstalovat nebo formátovat paměťové zařízení. 5.9 Aplikace In this option, user could view installed and running apps, at same time could check DDR parameters. V této variantě může uživatel prohlížet instalovat a spuštět aplikace Zabezpečení Uživatel může nastavit heslo podle svých potřeb Jazyk a vystup Jazyk: uživatel může nastavit jazyk pro systémové menu podle země nebo preferencí (60 podporovaných jazyků) Vstup: Čínský a anglický vstup je podporován ve výchozím nastavení a uživatel může nainstalovat další vstupní metody v případě potřeby. Uživatelé zde mohou také nastavit klávesnici a rychlost kurzoru myš.. Page12

14 5.12 Záloha a reset Backup: when you have very important files or apps, you d better choose backup in case files lost. Reset: when choose this option, and confirm, system will erase user s settings and all the apps missing, and apply default configuration immediately (Not suggest); 5.13 Datum a čas Zařízení nemá vestavěnou baterii, takže čas a datum není možné uložit. Nicméně, můžete nastavit automatické nastavení datumu a času, takže když se stroj připojí k internetu, automaticky se nastaví čas a datum pro Váš region Vývojářské možnosti Ladění USB: USB ladění je pro kopírování data mezi počítačem a MK802 II, k instalaci aplikací na zařízení bez předchozího upozornění O zařízení Toto nastavení Vám ukáže informace o zařízení. 6. Procházení / kopírování souborů 1. Otevřete průzkumníka na ploše Page13

15 Interní paměť: Interní paměť zařízení SD karta: pokud je vložená karta, nadpis zesvětlá USB: pokud je vložené USB disk, nadpis zesvětlá Místa v síti: Můžete mít přístup do jiného pc po LAN Kopírování souborů V Průzkumníku dlouze stiskněte soubor nebo složku pak vyskočí menu, včetně: kopírování, mazání, přesun, vkládání, přejmenování atd. 7. Stahování a instalace aplikací MK802III support many commonly used third-party apps. You could install or uninstall apps freely, there are two methods available install Apps: 7.1 Online instalace Stahovat aplikace z různých android obchodů nebo Google Play. Po dokončení stahování postupujte podle pokynů na dokončení instalace. Page14

16 7.2 Lokální instalace Můžete také použít USB disk k instalaci aplikací. Nejprve připojte USB disk k přístroji, otevřete disk USB, vyberte aplikace které chcete instalovat a pak postupujte podle pokynů a dokončete instalaci. 7.3 Smazání aplikace Jděte do Nastavení - Aplikace - Správce aplikací, kde uvidíte seznam nainstalovaných aplikací. Klikněte na ikonu aplikace, kterou chtete smazat. Klikněte na Odinstalovat, po chvilce se Vám zobrazí okno s dokončenou odinstalací. 8. Airplay/DLNA Airplay: S Airplay funkcní, můžete použít iphona, ipad k přehrávání hudby, videa a obrázků prostřednictvím bezdrátového přenosu na zařízení MK802 III. DLNA : DLNA může prostřednictvím specifické aplikace umožňuje sdílet hudbu, video a obrázky s inteligentními mobilními telefony a Tablety. Existuje mnoho aplikací které by mohly realizovat DLNA funkci, jako je například Air Play Free, Air Play DMR, Google TV Page15

17 Remote, Media Remote, imedia Share Lite, SoftMedia Player Tridl a tak dále. 9. Prohlížení internetu Pro prohlížení internetu, je v systému předinstalovaný prohlížeč. Je možné z Google Play nainstalovat ostatní prohlížeče. Když otevřete prohlížeč, uvidíte webové stránky a "kartu" v horní části, můžete kliknout na "+" a přidáte další nové webové stránky, nebo klikněte na tlačítko "X" pro zavření webové stránky. Většina prohlížečů používá tuto metodu "záložek". 10. Lokální přehrávání Můžete použít Správce souborů pro procházení a prohlížení externí pam. karty (micro-sd), připojeného USB flash disku nebo externí HDD a přehrávat jakékoliv hudební soubory, videa, fotografie a soubory. Page16

18 11. Virtuální klávesnice MK802 II podporuje připojené myši, s klávesnicí. Pokud přístroj detekuje připojenou klávesnici, bude softwarová klávesnice skryta. 12. Přepnutí vstupních metod Po klepnutí na vstupní pole, si můžete zvolit vstupní metody. Chcete-li je nastavit, prosím klikněte na ploše ikonu klávesnice v pravém dolním rohu stavového řádku. Page17

19 Všechny nainstalované metody se budou zobrazovat jako na obrázku níže, a můžete si vybrat tu, kterou preferujete: Otázky a odpovědi Pokud bliká a nebo zrní obrazovka.: Zkontrolujte HDMI kabel a jeho zapojení. Nelze spustit zařízení: prosím stáhněte recovery software z Rikomagic oficiálních stránek: postupujte podle instrukcí.při tomto zásahuju přijdete o veškerá data. Systém se stále restaruje: zkontrolujte napájecí kabel, po případně připojená zařízení, které mohou odebírat proud externí disk. Page18

20 Specifications Model# CPU GPU MK802 III RK3066 Dual Core Quad- Core 2D/ 3D/ OpenGL ES2.0(AMD Z430)/ OpenVG1.1 OS Android 4.1 Main Frequency RAM Cortex-A9,Up to 1.6GHZ 1G DDR3 Memory Expand SD Browser Micro 4GB/8GB T-Flash(Maximum support 32GB) Browse webpage Video Format Audio Format Music Picture format WiFi WMV/ASF/MP4/3GP/3G2M4V/AVI/MJPEG/RV10/DivX/VC-1/MPEG-2/ MPEG-4/H.263/H.264/1280*720P HD 30 fps, 1080P/720*480 D1 30fps MP3/WMA/APE/FLAC/AAC/OGG/AC3/WAV Can be connected to the Internet, listen to music online Max.8000x8000 JPEG BMP GIF PNG b/g/n Flash Supports flash 11.1 Porty Příslušenství Rozměry HDMI(male),Micro SD slot, USB host, USB power port; LED(Blue) HDMI cable, USB power cable, manual, USB power adapter(optional) 90mm*40mm*13mm Page19
