1 Android 4.1 dvoujádrový Mini PC Český manuál 1

2 Distribuce: Kontakt: Obsah 1. Obsah Podmínky Konektory Návod k připojení Spouštění systému Ovládání úvodní plochy Ovládací panel Stavový řádek Nastavení Nastavené WiFi sítě Ethernet nastavení PPPOE nastavení USB Zvuk Display Obrazovka Jednotky pevných disků Aplikace Bezpečnost Nastavení jazyku a vstupů Záloha a restart Datum a čas Prohlížení/kopírování souborů Instalování/Odinstalování aplikací

3 9.1. Online instalování Místní instalace Odinstalování aplikace Airplay/DLNA Prohlížení internetu Použití klávesnice Otázky a odpovědi Specifikace

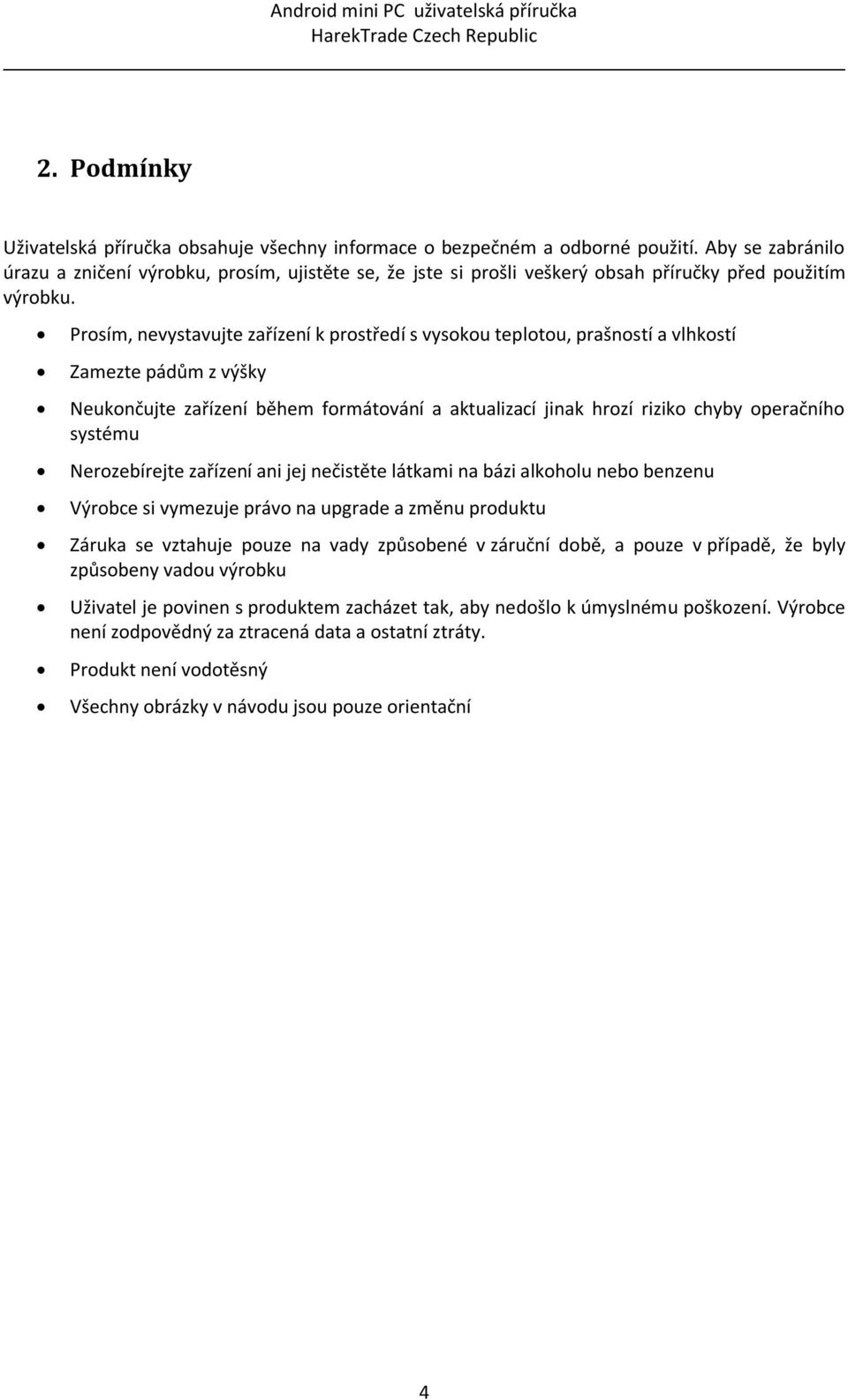

4 2. Podmínky Uživatelská příručka obsahuje všechny informace o bezpečném a odborné použití. Aby se zabránilo úrazu a zničení výrobku, prosím, ujistěte se, že jste si prošli veškerý obsah příručky před použitím výrobku. Prosím, nevystavujte zařízení k prostředí s vysokou teplotou, prašností a vlhkostí Zamezte pádům z výšky Neukončujte zařízení během formátování a aktualizací jinak hrozí riziko chyby operačního systému Nerozebírejte zařízení ani jej nečistěte látkami na bázi alkoholu nebo benzenu Výrobce si vymezuje právo na upgrade a změnu produktu Záruka se vztahuje pouze na vady způsobené v záruční době, a pouze v případě, že byly způsobeny vadou výrobku Uživatel je povinen s produktem zacházet tak, aby nedošlo k úmyslnému poškození. Výrobce není zodpovědný za ztracená data a ostatní ztráty. Produkt není vodotěsný Všechny obrázky v návodu jsou pouze orientační 4

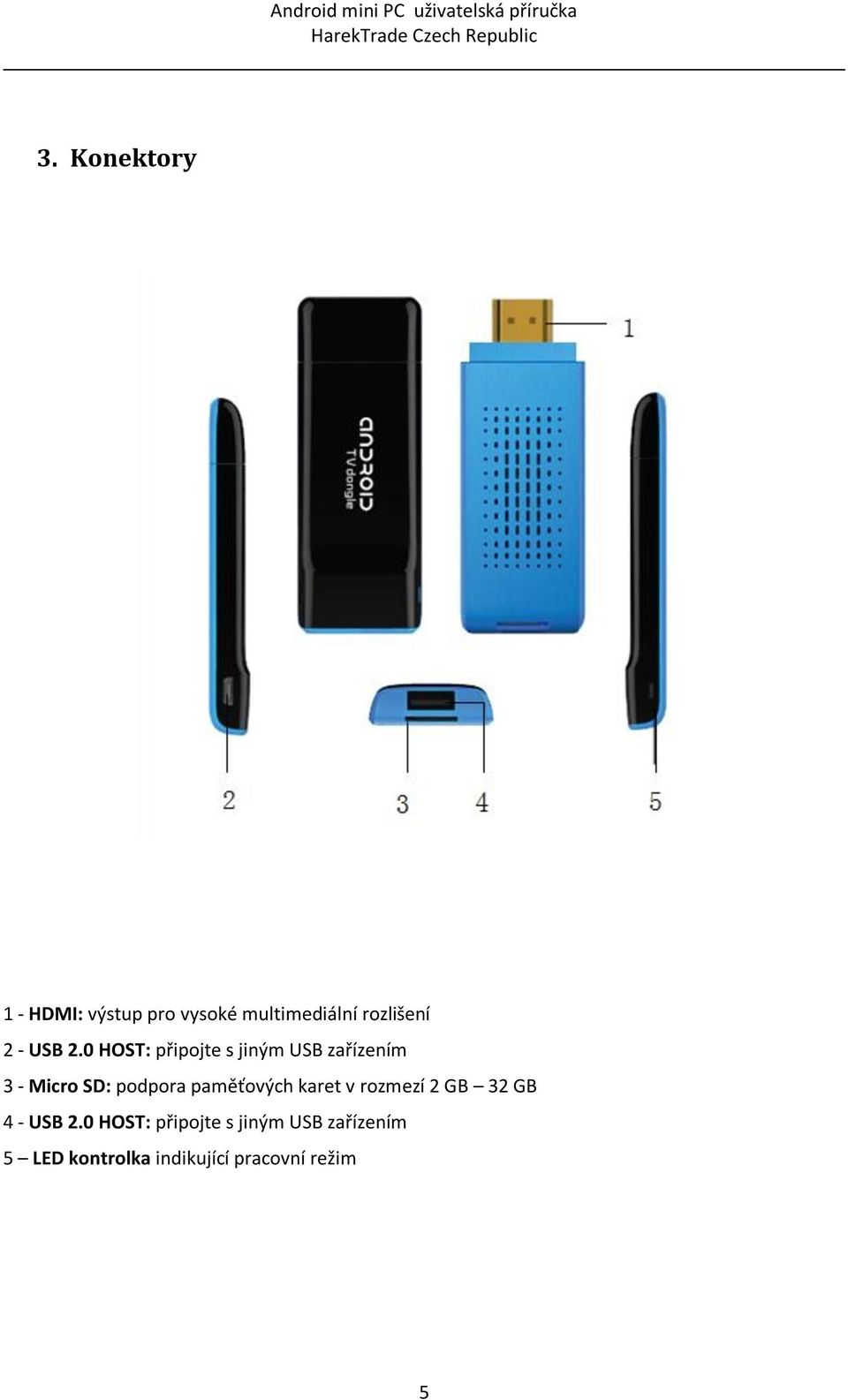

5 3. Konektory 1 - HDMI: výstup pro vysoké multimediální rozlišení 2 - USB 2.0 HOST: připojte s jiným USB zařízením 3 - Micro SD: podpora paměťových karet v rozmezí 2 GB 32 GB 4 - USB 2.0 HOST: připojte s jiným USB zařízením 5 LED kontrolka indikující pracovní režim 5

6 4. Návod k připojení a) Připojte zařízení do TV HDMI portu (pokud není dostatek místa okolo HDMI portu, použijte prodlužovací kabel, který je součástí balení. Na TV nastavte režim HDMI (dle manuálu Vaší TV) b) Propojte USB 2.0 kabel se zařízením a nabíjecím adaptérem s výstupem USB. c) Pro tento produkt doporučujeme používat 2.4G bezdrátovou klávesnici nebo myš. Připojte 2.4G přijímač signálu do USB portu. Nebo připojte běžnou drátovou myš nebo klávesnici do portu USB, u kterých není zapotřebí doinstalovat ovladače. d) Levé tlačítko myši slouží k potvrzení operace, pravým tlačítkem vyvoláte návrat. Prostředním kolečkem myši rolujete. Držením levého tlačítka se objeví seznam operací, kdy můžete volit mezi kopírováním a vložením 5. Spouštění systému Po připojení napájení se objeví úvodní obrazovka cca na 10 sekund. První spuštění bude trvat přibližně 50 sekund. Poté se objeví úvodní plocha. 6

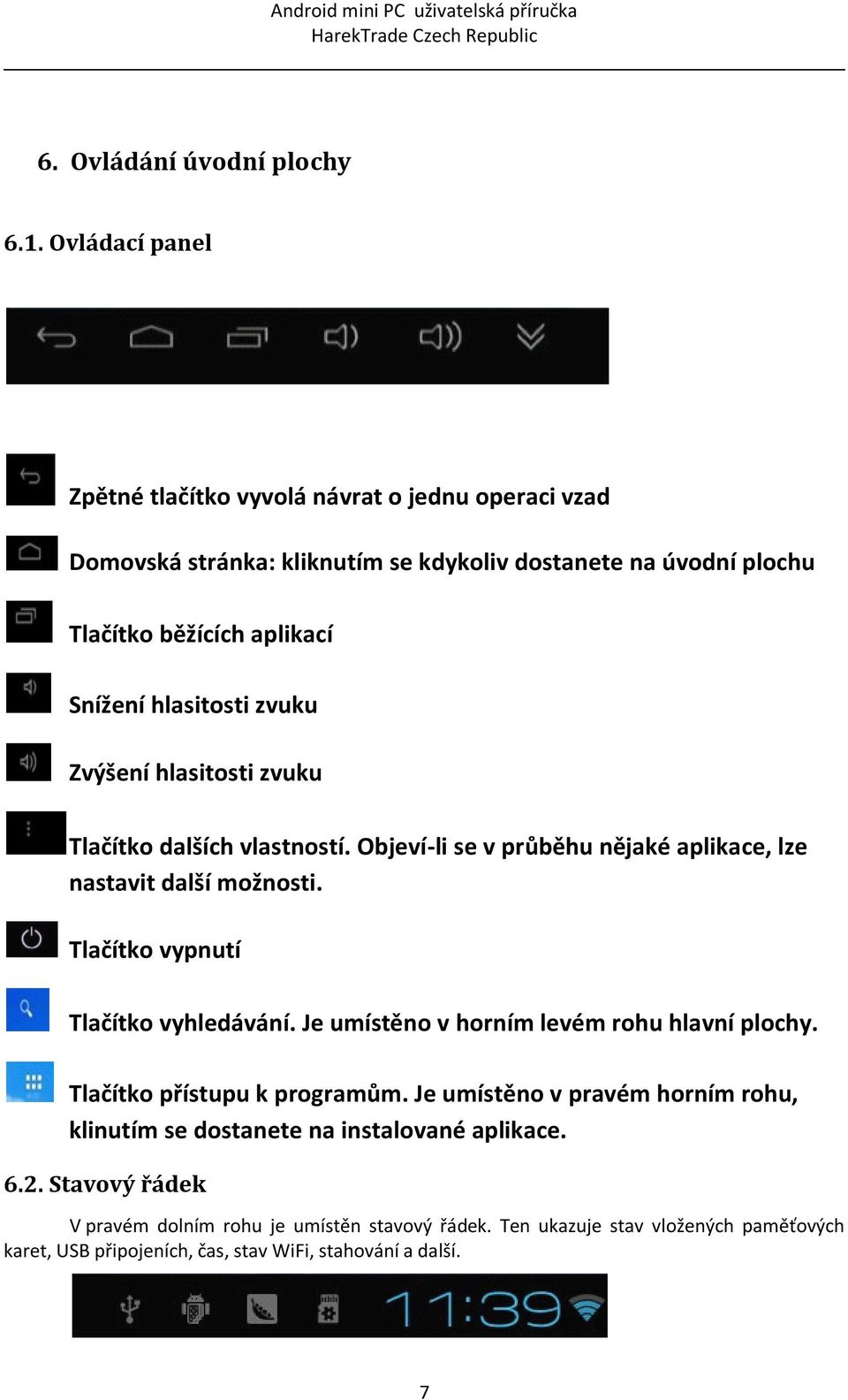

7 6. Ovládání úvodní plochy 6.1. Ovládací panel Zpětné tlačítko vyvolá návrat o jednu operaci vzad Domovská stránka: kliknutím se kdykoliv dostanete na úvodní plochu Tlačítko běžících aplikací Snížení hlasitosti zvuku Zvýšení hlasitosti zvuku Tlačítko dalších vlastností. Objeví-li se v průběhu nějaké aplikace, lze nastavit další možnosti. Tlačítko vypnutí Tlačítko vyhledávání. Je umístěno v horním levém rohu hlavní plochy. Tlačítko přístupu k programům. Je umístěno v pravém horním rohu, klinutím se dostanete na instalované aplikace Stavový řádek V pravém dolním rohu je umístěn stavový řádek. Ten ukazuje stav vložených paměťových karet, USB připojeních, čas, stav WiFi, stahování a další. 7

8 Kliknutím na stavový řádek se rozevřou další informace 7. Nastavení V nastavení si může uživatel nastavit zařízení dle svých požadavků. Zejména nastavení sítě připojení, jazyk, rozlišení, nastavení zvuku a zjistit stav obsazenosti ukládacího prostoru paměti. Kliknutím se objeví následující možnosti: 7.1. Nastavené WiFi sítě 8

9 Po otevření nastavení a zajištění polohy tlačítka ON v kolonce Wi-Fi máte okamžitý přístup k nastavení WiFi spojení s routerem, který se nachází v dosahu signálu. Stačí pouze zadat správné heslo a ihned můžete prohlížet libovolné internetové stránky Ethernet nastavení Pokud nemáte WiFi router můžete se na internet připojit připojením USB 2.0 LAN adaptérem, do kterého připojíte běžný internetový kabel s koncovkou RJ45. LAN adaptér připojíte do portu USB a nebo OTG. (Pozn.: USB 2.0 LAN adaptér není součástí balení) PPPOE nastavení Pokud v domácnosti nebo kanceláři používáte vytáčené dial-up připojení, nastavte v PPPOE nastavení údaje o Vašem uživatelském jméně a hesle. Připojte RJ45 LAN kabel, dále klikněte na Nastavené ->Více-> PPPOE nastavení -> vložit jméno a heslo USB Postup ke spojení: Tato funkce zajišťuje přenos dat mezi počítačem a zařízením. - Propojte zařízení s PC pomocí micro USB kabelu a poté připojte zařízení do HDMI portu Vaší TV. - Nastavení: Poté co se spustí základní obrazovka v zařízení, klikněte na Nastavení -> USB -> Připojit k PC. Poté co se zařízení připojí do USB módu, bude Vaše zařízení rozpoznáno v systému Vašeho PC Zvuk ikonka nastavení zvuku: Volume: slouží k nastavení úrovně hlasitosti zvuku; Touch sound: klinutím nastavíte zvuk při kliknutí nebo jiných operací Screen lock sound: nastavení zvuku při uzamknutí obrazu 7.6. Display Front size: Nastavení velikost písmen 9

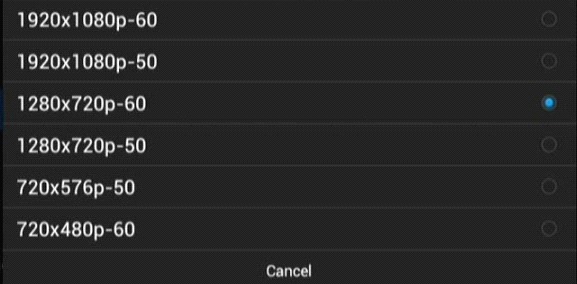

10 7.6. Obrazovka Nastavení obrazu: 1. Nastavení velikost 2. Output 3. HDMI: Nastavení rozlišení obrazovky 7.8. Jednotky pevných disků Tato volba umožňuje uživateli si prohlédnout aktuální kapacitu místní paměti a přidaných paměťových karet. V této volbě lze i provést kompletní formát úložného prostoru. Poznámka: Systém rozděluje úložný prostor na 7 částí. Pouze 2 části jsou pro uživatele viditelná, zbylé části jsou určené pro práci Android systému Aplikace V této volbě může uživatel vidět své instalované a běžící aplikace. Dále může zjistit vytíženost DDR paměti jednotlivými aplikacemi Bezpečnost Můžete nastavit bezpečnostní heslo pro přístup do zařízení 7.11 Nastavení jazyku a vstupů 1. Uživatel může nastavit systém na jazyk, který preferuje. Systém disponuje více jak 60 druhy světových jazyků. Tato verze zařízení je dostupná plně v českém jazyce včetně interpunkce. 2. Zařízení standardně podporuje Čínský a Anglický jazyk pro vkládání znaků. Tato verze zařízení plně podporu českou klávesnici s interpunkčními znaménky. 3. Uživatel zde může změnit nastavení klávesnice a rychlost kurzoru. 10

11 7.12. Záloha a restart Záloha: před restartem systému proveďte zálohu důležitých souborů a aplikací. Pokud tak neučiníte, o veškeré dokumenty a aplikace přijdete. Restart: pokud zvolíte tuto možnost a potvrdíte ji, systém vymaže veškerá nahraná data, aplikace a nastavení (nedoporučuje se) Datum a čas Jelikož v zařízení není baterie, nemůže být manuální nastavení času a data uloženo. Uživatel může nastavit automatickou detekci data a času a po každém připojení k internetu se provede automatická aktualizace. 8. Prohlížení/kopírování souborů Otevřete explorer (ikona je na hlavní ploše) Internal Flash: Vnitřní paměť zařízení SD Card: v případě připojení SD karty se font popisu vybarví a můžete prohlížet přidaná zařízení USB: Font popisu se vybarví přidáním USB zařízení (HDD, U-disk) Network Places: pomocí místní sítě se můžete připojit na ostatní počítače 11

12 Kopírování souborů Android mini PC uživatelská příručka Klikněte dlouze na požadovaný soubor nebo složku a vyskočí menu obsahující: Kopírovat (Copy), Smazat (Delete), Přesunout (Move), Vložit (Paste), Přejmenovat (Rename). Pokud žádnou operaci provádět nechcete, zvolte Zrušit (Cancel). 9. Instalování/Odinstalování aplikací AD6333 podporuje mnoho aplikací vytvořených třetí stranou. Můžete instalovat nebo odinstalovat aplikace dle libosti. Existují dva způsoby jak tak učinit: 9.1. Online instalování Uživatel může využít vestavěné funkce Google Play store ke stažení aplikací. Podmínkou je mít zařízený účet na Gmailu. Poté co si uživatel zvolí aplikace, proběhne její stažení a okamžitá instalace Místní instalace Uživatel také může instalovat aplikace přesunuté z PC nebo paměťových karet. Vložte zařízení s aplikací do tomu určeného portu a pomocí APKInstall nebo Exploreru aplikaci nainstalujte. 7.3 Odinstalování aplikace Zvolte Nastavení -> Aplikace, zvolte aplikaci, kterou chcete odinstalovat. Objeví se odinstalační okénko, ve kterém zvolíte Odinstalovat (Uninstall) 10. Airplay/DLNA Airplay: Pomocí této funkce můžete použít zařízení jako je iphone, ipad apod. a díky bezdrátovému přenosu zobrazit video muziku a obrázky na Vaší TV obrazovce. DLNA: Díky této funkci můžete pomocí aplikace ovládat AD6333 pomocí Vašeho smartphonu s operačním systémem Android. Existuje celá řada aplikací, která tuto funkci zajišťuje jako je např. Air Play Free, Air Play DMR, Google TV Remote, Media Remote, imedia Share Lite, SoftMedia Player Tridl a další. Všechny dostupné na Android Marketu. 12

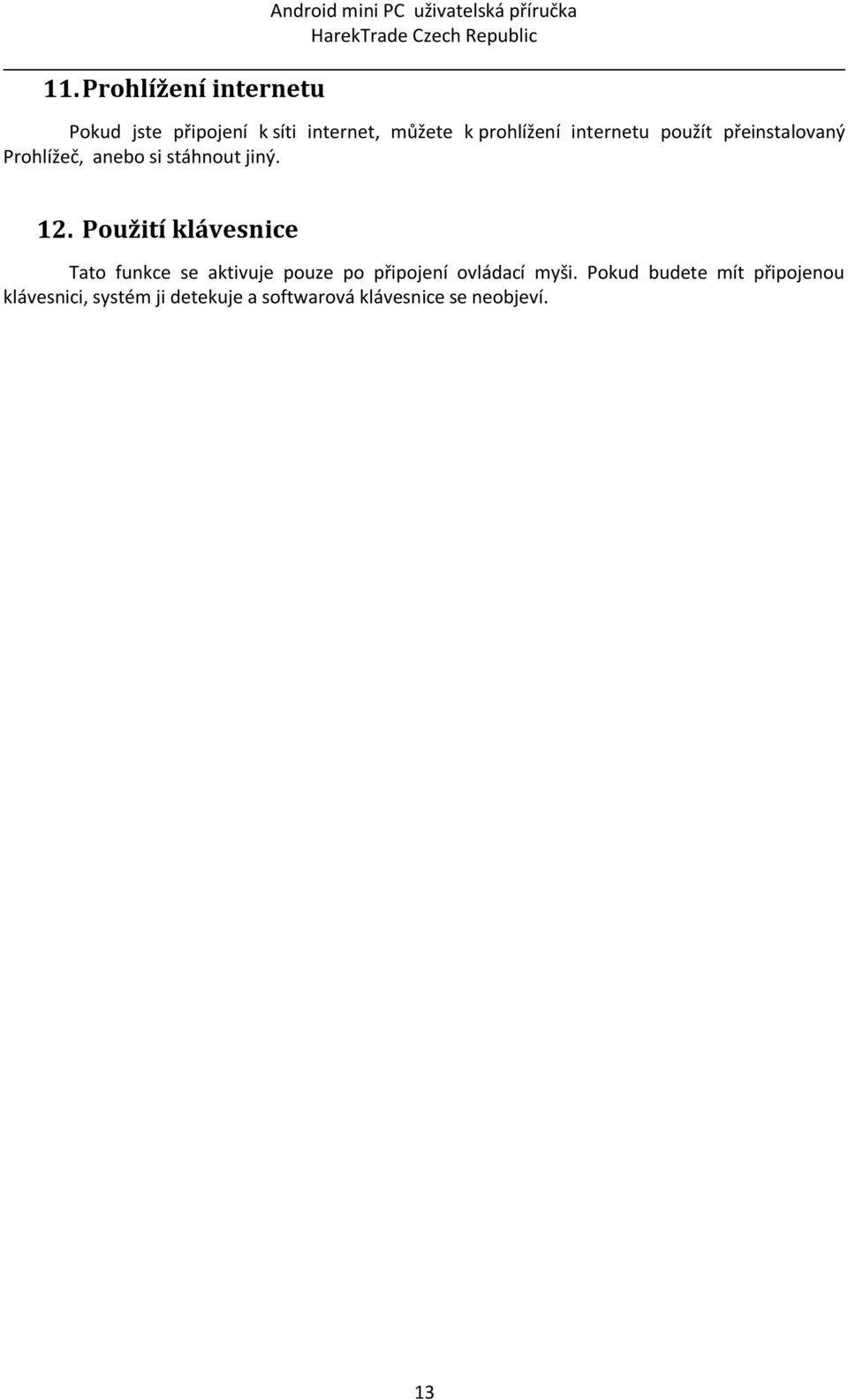

13 11. Prohlížení internetu Android mini PC uživatelská příručka Pokud jste připojení k síti internet, můžete k prohlížení internetu použít přeinstalovaný Prohlížeč, anebo si stáhnout jiný. 12. Použití klávesnice Tato funkce se aktivuje pouze po připojení ovládací myši. Pokud budete mít připojenou klávesnici, systém ji detekuje a softwarová klávesnice se neobjeví. 13

14 13. Otázky a odpovědi Android mini PC uživatelská příručka Obrazovka bliká a obraz je nestabilní: Zkontrolujte prosím, zdali je HDMI kabel pevně připojený Systém se neustále restartuje: Ujistěte se prosím, zdali je k zařízení dodáván dostatek elektrické energie. V případě externích HDD ne někdy zapotřebí využít dalšího externího napájení. Systém nedokáže najít vložené SD karty: Zkontrolujte prosím, zdali máte v nastavení povolenou funkce SD karet a USB zařízení. 14. Specifikace Model CPU GPU AD6333 RK3066 Dual Core (dvou jádro) Quar- Core 2D/3D/ OpenGL ES2.0(AMD Z430)/OpenVG1.1 Operační systém Android 4.1 Frekvence CPU RAM Paměť Rozšíření SD karty Video formáty Cortex-A9, 1.6 GHz 1 GB DDR3 4 GB T-Flash (max. 32 GB) WMV/ASF/MP4/3GP/3G2M4V/AVI/MJPEG/RV10/DivX/VC-1/MPEG-2/ MPEG-4/H.263/H.264/1280*720P HD 30 fps, 1080P/720*480 D1 30fps Audio formáty Grafické formáty WiFi MP3/WMA/APE/FLAC/AAC/OGG/AC3/WAV Max.8000x8000 JPEG BMP GIF PNG b/g/n Flash Podpora Flash 11.1 Porty Příslušenství Rozměry (mm) HDMI(samec), Micro SD, USB, USB napájecí port, LED (modrá) HDMI kabel, USB napájecí kabel, manuál, Napájecí adaptér EU standart 90mm*33,3mm*12mm 14
