1 OSVĚTLENÍ KANCELÁŘÍ

2 MOTTO: Doba, kdy standardem kancelářského osvětlení bylo zářivkové svítidlo s plastovým opálovým krytem, či dokonce žárovkový lustr zavěšený pod stropem, je nenávratně pryč. V současné době dynamicky se rozvíjejícího obchodu, globalizace a budování nových evropských i světových struktur stávají se kanceláře a kancelářské prostory místem, kde miliony lidí tráví značnou část svého života. Vytvoření příjemného prostředí v těchto prostorách je tedy jedním ze základních předpokladů dobrých pracovních výkonů, ale především dobré pohody a zdraví zde pracujících osob. Současně však ještě nikdy v historii nebyly tak vysoké požadavky na úspory energií a šetrnost k životnímu prostředí, jako je tomu nyní, na počátku 21. století. Jaké předpoklady tedy musí splňovat osvětlovací soustava v kancelářských prostorách? Využívat denní osvětlení sdružená osvětlovací soustava Respektovat požadavky normy ČSN EN Respektovat požadavky Nařízení vlády 178/2001 Sb., kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci Ekonomická efektivnost a vysoká účinnost Uživatelský komfort Design svítidel NAŘÍZENÍ VLÁDY 178/2001 Sb. ze dne 18. dubna 2001, kterým se stanoví podmínky ochrany zdraví zaměstnanců při práci OSVĚTLENÍ Konstrukce a uspořádání pracovišť se řeší tak, aby bylo zajištěno denní osvětlení pracovišť a byla omezována tepelná zátěž zaměstnanců slunečním zářením. Osvětlení nesmí být příčinou oslňování. Osvětlení pracovišť denním, umělým, popřípadě sdruženým osvětlením musí odpovídat nárokům vykonávané práce na zrakovou činnost, pohodu vidění a bezpečnost zaměstnanců v souladu s normovými hodnotami. Normovou hodnotou se rozumí konkrétní technický požadavek obsažený v příslušné české technické normě. Osvětlovací soustavy a části vnitřních prostor pracoviště odrážející světlo musí být pravidelně čištěny ve lhůtách odpovídajících nejméně normovým hodnotám a trvale udržovány v takovém stavu, aby vlastnosti osvětlení byly zachovány. Pracoviště, na nichž jsou zaměstnanci při výpadku umělého osvětlení vystaveni ve zvýšené míře možnosti úrazu nebo jiného poškození zdraví, musí být vybavena dostačujícím nouzovým osvětlením.

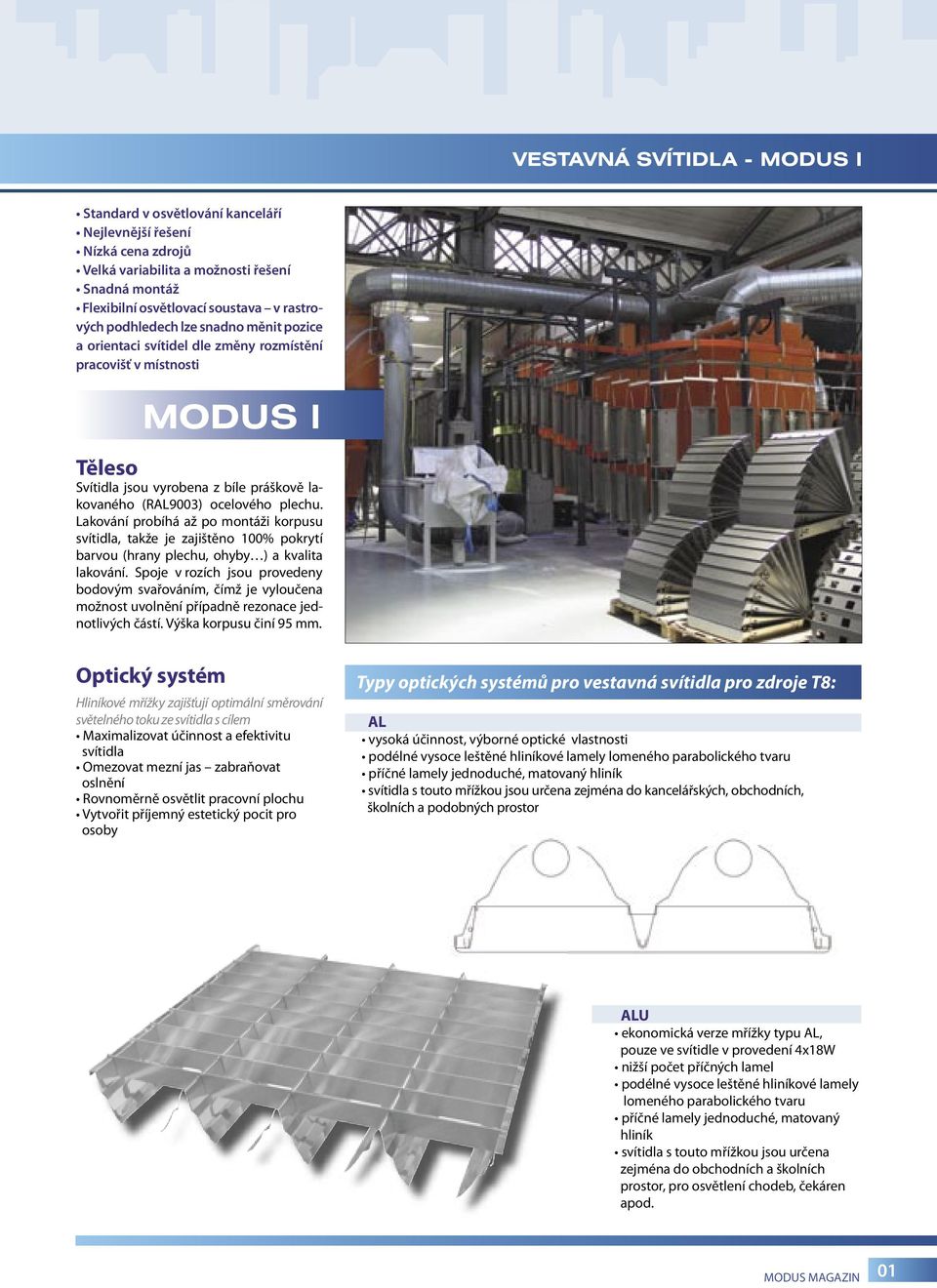

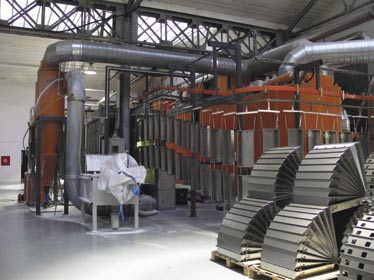

3 VESTAVNÁ SVÍTIDLA - MODUS I Standard v osvětlování kanceláří Nejlevnější řešení Nízká cena zdrojů Velká variabilita a možnosti řešení Snadná montáž Flexibilní osvětlovací soustava v rastrových podhledech lze snadno měnit pozice a orientaci svítidel dle změny rozmístění pracovišť v místnosti MODUS l Těleso Svítidla jsou vyrobena z bíle práškově lakovaného (RAL9003) ocelového plechu. Lakování probíhá až po montáži korpusu svítidla, takže je zajištěno 100% pokrytí barvou (hrany plechu, ohyby ) a kvalita lakování. Spoje v rozích jsou provedeny bodovým svařováním, čímž je vyloučena možnost uvolnění případně rezonace jednotlivých částí. Výška korpusu činí 95 mm. Optický systém Hliníkové mřížky zajišťují optimální směrování světelného toku ze svítidla s cílem Maximalizovat účinnost a efektivitu svítidla Omezovat mezní jas zabraňovat oslnění Rovnoměrně osvětlit pracovní plochu Vytvořit příjemný estetický pocit pro osoby Typy optických systémů pro vestavná svítidla pro zdroje T8: AL vysoká účinnost, výborné optické vlastnosti podélné vysoce leštěné hliníkové lamely lomeného parabolického tvaru příčné lamely jednoduché, matovaný hliník svítidla s touto mřížkou jsou určena zejména do kancelářských, obchodních, školních a podobných prostor ALU ekonomická verze mřížky typu AL, pouze ve svítidle v provedení 4x18W nižší počet příčných lamel podélné vysoce leštěné hliníkové lamely lomeného parabolického tvaru příčné lamely jednoduché, matovaný hliník svítidla s touto mřížkou jsou určena zejména do obchodních a školních prostor, pro osvětlení chodeb, čekáren apod. MODUS MAGAZIN 01

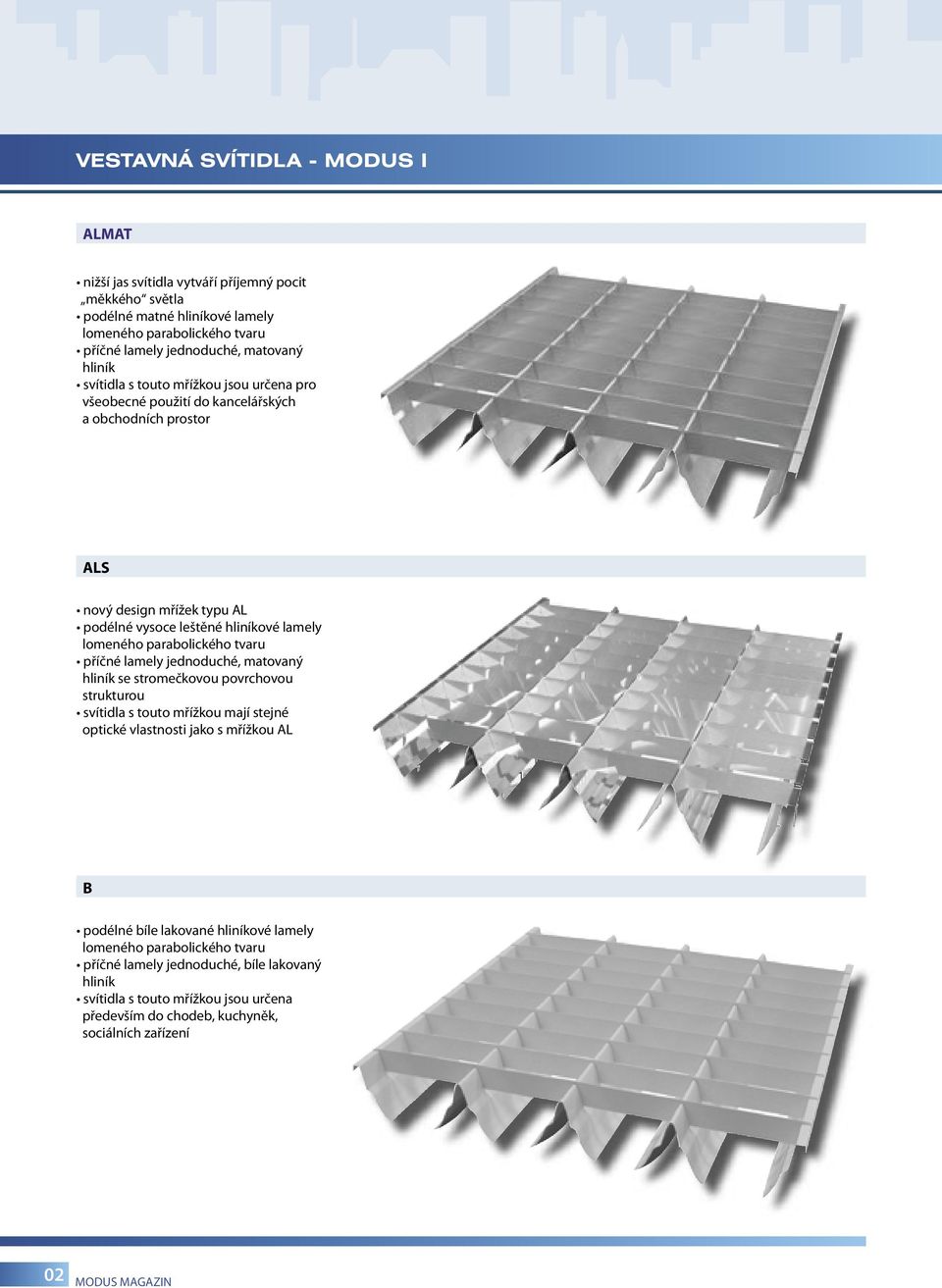

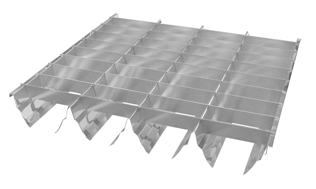

4 VESTAVNÁ SVÍTIDLA - MODUS I ALMAT nižší jas svítidla vytváří příjemný pocit měkkého světla podélné matné hliníkové lamely lomeného parabolického tvaru příčné lamely jednoduché, matovaný hliník svítidla s touto mřížkou jsou určena pro všeobecné použití do kancelářských a obchodních prostor ALS nový design mřížek typu AL podélné vysoce leštěné hliníkové lamely lomeného parabolického tvaru příčné lamely jednoduché, matovaný hliník se stromečkovou povrchovou strukturou svítidla s touto mřížkou mají stejné optické vlastnosti jako s mřížkou AL B podélné bíle lakované hliníkové lamely lomeného parabolického tvaru příčné lamely jednoduché, bíle lakovaný hliník svítidla s touto mřížkou jsou určena především do chodeb, kuchyněk, sociálních zařízení 02 MODUS MAGAZIN

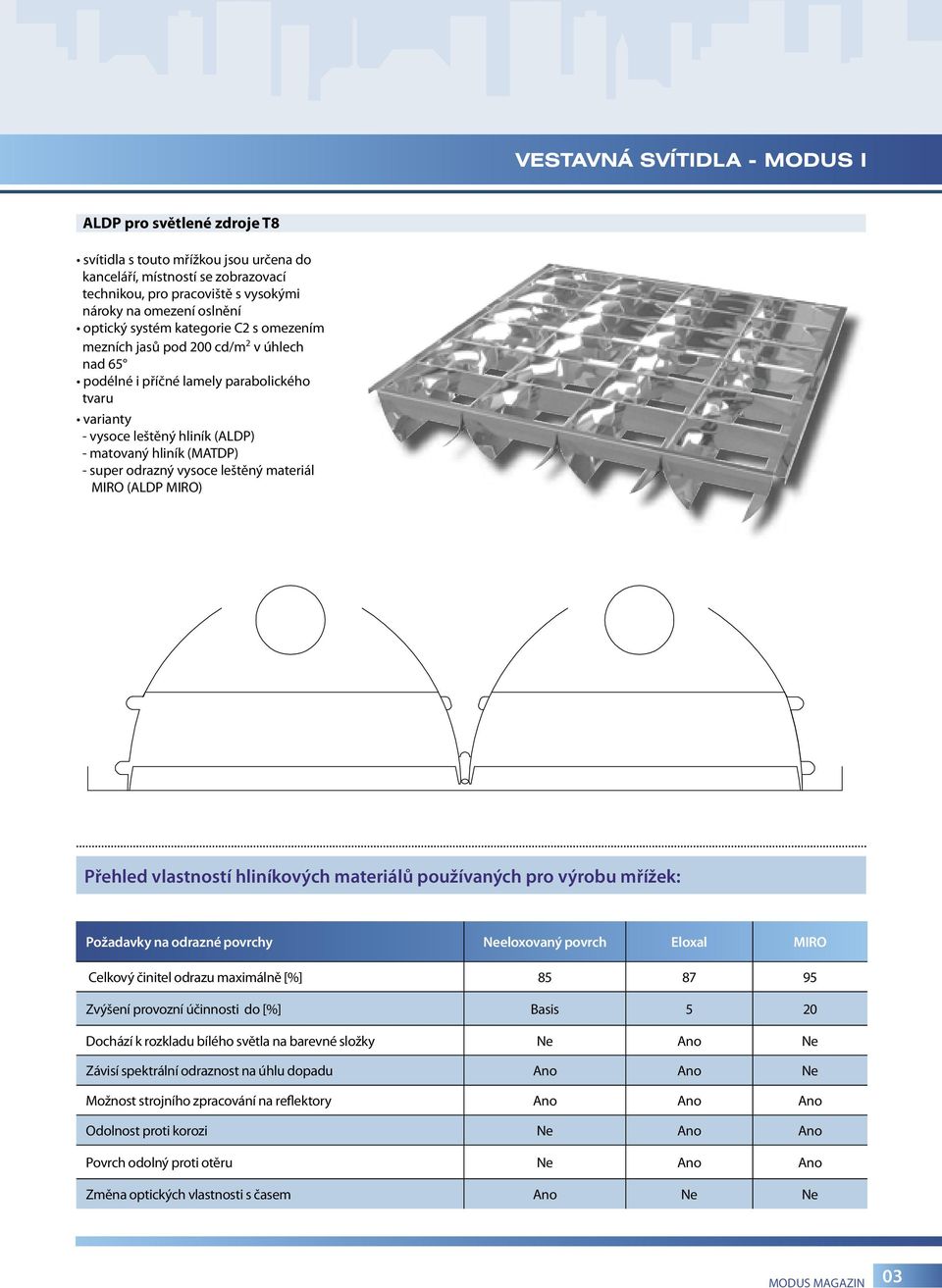

5 VESTAVNÁ SVÍTIDLA - MODUS I ALDP pro světlené zdroje T8 svítidla s touto mřížkou jsou určena do kanceláří, místností se zobrazovací technikou, pro pracoviště s vysokými nároky na omezení oslnění optický systém kategorie C2 s omezením mezních jasů pod 200 cd/m 2 v úhlech nad 65 podélné i příčné lamely parabolického tvaru varianty - vysoce leštěný hliník (ALDP) - matovaný hliník (MATDP) - super odrazný vysoce leštěný materiál MIRO (ALDP MIRO) Přehled vlastností hliníkových materiálů používaných pro výrobu mřížek: Požadavky na odrazné povrchy Neeloxovaný povrch Eloxal MIRO Celkový činitel odrazu maximálně [%] Zvýšení provozní účinnosti do [%] Basis 5 20 Dochází k rozkladu bílého světla na barevné složky Ne Ano Ne Závisí spektrální odraznost na úhlu dopadu Ano Ano Ne Možnost strojního zpracování na reflektory Ano Ano Ano Odolnost proti korozi Ne Ano Ano Povrch odolný proti otěru Ne Ano Ano Změna optických vlastnosti s časem Ano Ne Ne MODUS MAGAZIN 03

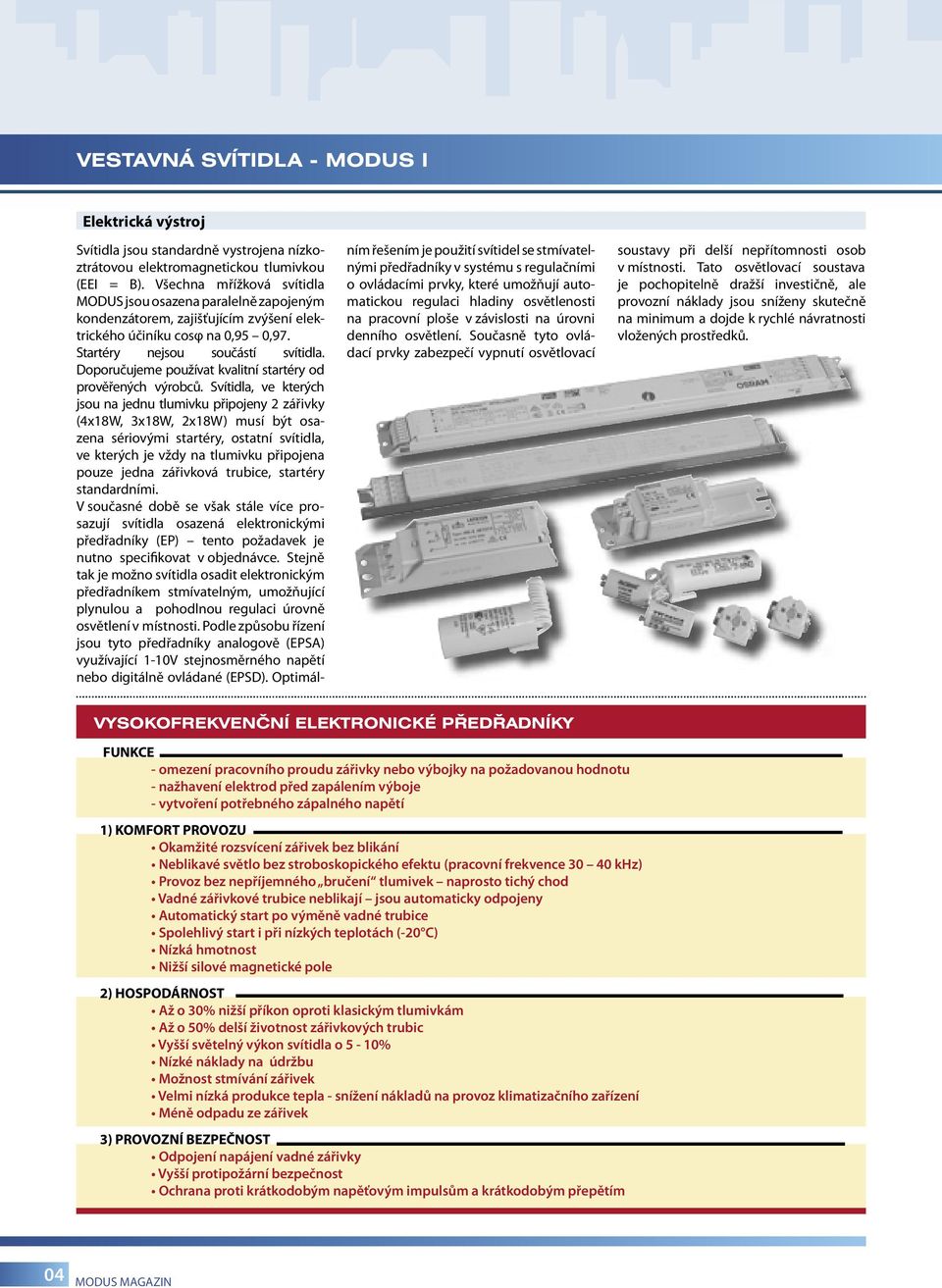

6 VESTAVNÁ SVÍTIDLA - MODUS I Elektrická výstroj Svítidla jsou standardně vystrojena nízkoztrátovou elektromagnetickou tlumivkou (EEI = B). Všechna mřížková svítidla MODUS jsou osazena paralelně zapojeným kondenzátorem, zajišťujícím zvýšení elektrického účiníku cosφ na 0,95 0,97. Startéry nejsou součástí svítidla. Doporučujeme používat kvalitní startéry od prověřených výrobců. Svítidla, ve kterých jsou na jednu tlumivku připojeny 2 zářivky (4x18W, 3x18W, 2x18W) musí být osazena sériovými startéry, ostatní svítidla, ve kterých je vždy na tlumivku připojena pouze jedna zářivková trubice, startéry standardními. V současné době se však stále více prosazují svítidla osazená elektronickými předřadníky (EP) tento požadavek je nutno specifikovat v objednávce. Stejně tak je možno svítidla osadit elektronickým předřadníkem stmívatelným, umožňující plynulou a pohodlnou regulaci úrovně osvětlení v místnosti. Podle způsobu řízení jsou tyto předřadníky analogově (EPSA) využívající 1-10V stejnosměrného napětí nebo digitálně ovládané (EPSD). Optimálním řešením je použití svítidel se stmívatelnými předřadníky v systému s regulačními o ovládacími prvky, které umožňují automatickou regulaci hladiny osvětlenosti na pracovní ploše v závislosti na úrovni denního osvětlení. Současně tyto ovládací prvky zabezpečí vypnutí osvětlovací soustavy při delší nepřítomnosti osob v místnosti. Tato osvětlovací soustava je pochopitelně dražší investičně, ale provozní náklady jsou sníženy skutečně na minimum a dojde k rychlé návratnosti vložených prostředků. VYSOKOFREKVENČNÍ ELEKTRONICKÉ PŘEDŘADNÍKY FUNKCE - omezení pracovního proudu zářivky nebo výbojky na požadovanou hodnotu - nažhavení elektrod před zapálením výboje - vytvoření potřebného zápalného napětí 1) KOMFORT PROVOZU Okamžité rozsvícení zářivek bez blikání Neblikavé světlo bez stroboskopického efektu (pracovní frekvence khz) Provoz bez nepříjemného bručení tlumivek naprosto tichý chod Vadné zářivkové trubice neblikají jsou automaticky odpojeny Automatický start po výměně vadné trubice Spolehlivý start i při nízkých teplotách (-20 C) Nízká hmotnost Nižší silové magnetické pole 2) HOSPODÁRNOST Až o 30% nižší příkon oproti klasickým tlumivkám Až o 50% delší životnost zářivkových trubic Vyšší světelný výkon svítidla o 5-10% Nízké náklady na údržbu Možnost stmívání zářivek Velmi nízká produkce tepla - snížení nákladů na provoz klimatizačního zařízení Méně odpadu ze zářivek 3) PROVOZNÍ BEZPEČNOST Odpojení napájení vadné zářivky Vyšší protipožární bezpečnost Ochrana proti krátkodobým napěťovým impulsům a krátkodobým přepětím 04 MODUS MAGAZIN

7 VESTAVNÁ SVÍTIDLA - MODUS I Varianty svítidel NZ - svítidlo je osazeno nouzovým modulem (inverter, baterie a signální LED dioda), pro zajištění nouzového osvětlení při výpadku normálního napájení pro dobu 1 nebo 3 hodin. Modul je zapojen vždy pouze na jednu trubici, takže při normálním provozu svítí svítidlo všemi trubicemi, při nouzovém provozu pouze jedním zdrojem (patice této trubice jsou označeny zelenou tečkou 5mm). Svítivost světelného zdroje (trubice) v nouzovém provozu dosahuje 12-20% svítivosti v normálním režimu. Napájení nouzového modulu musí být nevypínatelné a modul musí být připojen na stejnou fázi, jako tlumivky resp. předřadník ve svítidle. speciální svorkovnice umožňuje připojení a smyčkování standardního přívodního kabelu bez konektoru, zvenčí, bez nutnosti vstupu do svítidla. Svítidlo zůstává po instalaci překryto folií, která se odstraní až po provedení úklidových prací na staveništi, kdy nehrozí nebezpečí nenávratného zaprášení mřížky svítidla. systému a tím výrazně zkrátit dobu instalace. Pro možnost průběžné montáže lze svítidlo osadit dvojicí konektorů ( zástrčka / zásuvka). F pro připojení do sítě je svítidlo vybaveno flexošňůrou KIT pro urychlení montáže a zajištění čistoty optického systému jsou svítidla dodávána včetně světelných zdrojů a mřížka je překryta ochrannou folií. Připojení svítidla do sítě se provádí pomocí vestavné svorkovnice, která je umístěna ve dně svítidla. Tato K svítidlo je osazeno třípólovým jednofázovým konektorem (zástrčkou) systému Wieland GESIS. Toto svítidlo je možné jednoduše zapojit do přípojnicového OK dvouokruhové provedení svítidla. Vícezdrojová svítidla lze objednat v provedení, kdy zdroje jsou rozděleny na dva na sobě nezávislé okruhy samostatně ovládané vypínačem. Toto řešení je obzvlášť výhodné pro tzv. pochůzkové nebo noční osvětlení, kdy pro úspory el. energie se nechá rozsvícena např. jen jedna trubice ve svítidle, což je dostačující noční osvětlení např na chodbách a v místech pouze s krátkodobým pobytem osob. Protipožární kryt Vestavná svítidla MODUS nejsou konstruována jako požárně odolná. V případech, kde je třeba zajistit požární odolnost podhledu, ve kterém jsou vestavěna svítidla, je nutno zajistit tuto odolnost pomocí protipožárního krytu. Souprava protipožárního krytu pro svítidla do minerálních podhledů AMF je vyrobena z 19mm desek z minerálních vláken, zařazených dle DIN4102 do kategorie B1, dle ČSN do stupně nehořlavé. Souprava se skládá ze 4 bočnic širokých 100mm, opatřených zářezy pro zasunutí na nosnou konstrukci podhledu a rohovými zámky pro spojení bočnic a z krycí desky překrývající celý půdorys svítidla. Soupravu je možno použít na ochranu svítidel vestavěných do rastru 600x600mm nebo 625x625mm, pro požární odolnost do 120 min. Nosnou konstrukci podhledu přiléhající ke svítidlu se soupravou protipožárního krytu je nutno opatřit přídavnými závěsy co nejblíže tělesa svítidla. Na desky podhledu se sádrovou maltou přilepí bočnice soupravy tak, aby do sebe zapadly rohové zámky. Případné otvory, kolem kabelu apod. je třeba vyplnit sádrou. Po osazení svítidla je na bočnice symetricky položena krycí deska. Protipožární kryt je možno instalovat na svítidla MODUS I 4x18W, 2x36W a 4x36W. MODUS MAGAZIN 05

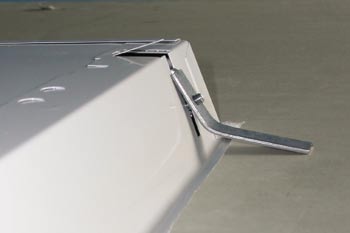

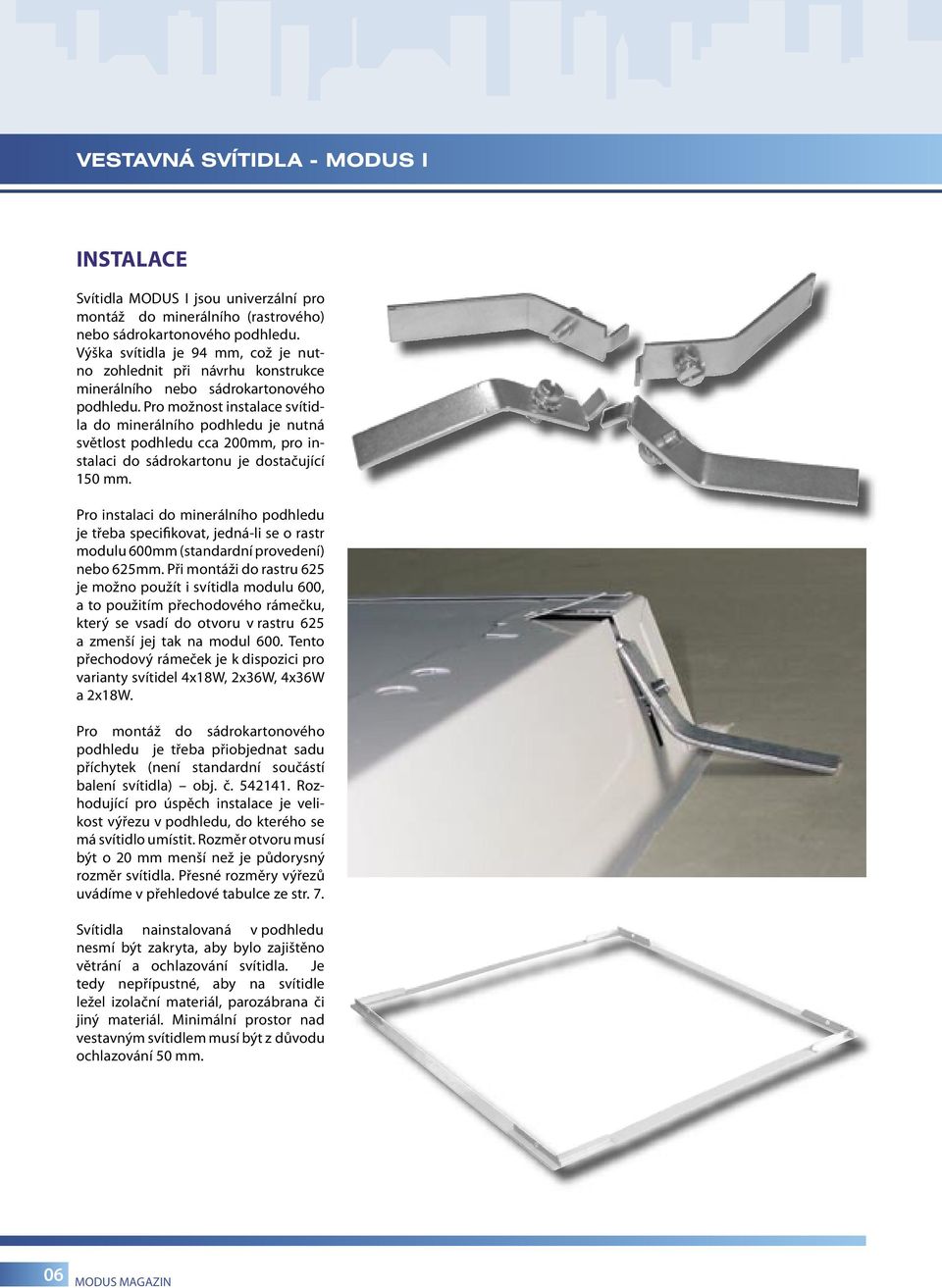

8 VESTAVNÁ SVÍTIDLA - MODUS I INSTALACE Svítidla MODUS I jsou univerzální pro montáž do minerálního (rastrového) nebo sádrokartonového podhledu. Výška svítidla je 94 mm, což je nutno zohlednit při návrhu konstrukce minerálního nebo sádrokartonového podhledu. Pro možnost instalace svítidla do minerálního podhledu je nutná světlost podhledu cca 200mm, pro instalaci do sádrokartonu je dostačující 150 mm. Pro instalaci do minerálního podhledu je třeba specifikovat, jedná-li se o rastr modulu 600mm (standardní provedení) nebo 625mm. Při montáži do rastru 625 je možno použít i svítidla modulu 600, a to použitím přechodového rámečku, který se vsadí do otvoru v rastru 625 a zmenší jej tak na modul 600. Tento přechodový rámeček je k dispozici pro varianty svítidel 4x18W, 2x36W, 4x36W a 2x18W. Pro montáž do sádrokartonového podhledu je třeba přiobjednat sadu příchytek (není standardní součástí balení svítidla) obj. č Rozhodující pro úspěch instalace je velikost výřezu v podhledu, do kterého se má svítidlo umístit. Rozměr otvoru musí být o 20 mm menší než je půdorysný rozměr svítidla. Přesné rozměry výřezů uvádíme v přehledové tabulce ze str. 7. Svítidla nainstalovaná v podhledu nesmí být zakryta, aby bylo zajištěno větrání a ochlazování svítidla. Je tedy nepřípustné, aby na svítidle ležel izolační materiál, parozábrana či jiný materiál. Minimální prostor nad vestavným svítidlem musí být z důvodu ochlazování 50 mm. 06 MODUS MAGAZIN

9 VESTAVNÁ SVÍTIDLA - MODUS I Tabulka uvádí velikost montážních výřezů při spodní montáži svítidel MODUS I: MODUS I Modul 600 Modul 625 délka šířka výřez délka šířka výřez výška kg* 1x x x ,1 2x x x ,5 3x x x ,8 4x x x ,9 1x x x ,9 2x x x ,9 3x x x ,1 4x x x ,5 1x x x ,9 2x x x ,1 3x x x ,5 4x x x rozměry v mm * - provedení s tlumivkou MODUS MAGAZIN 07

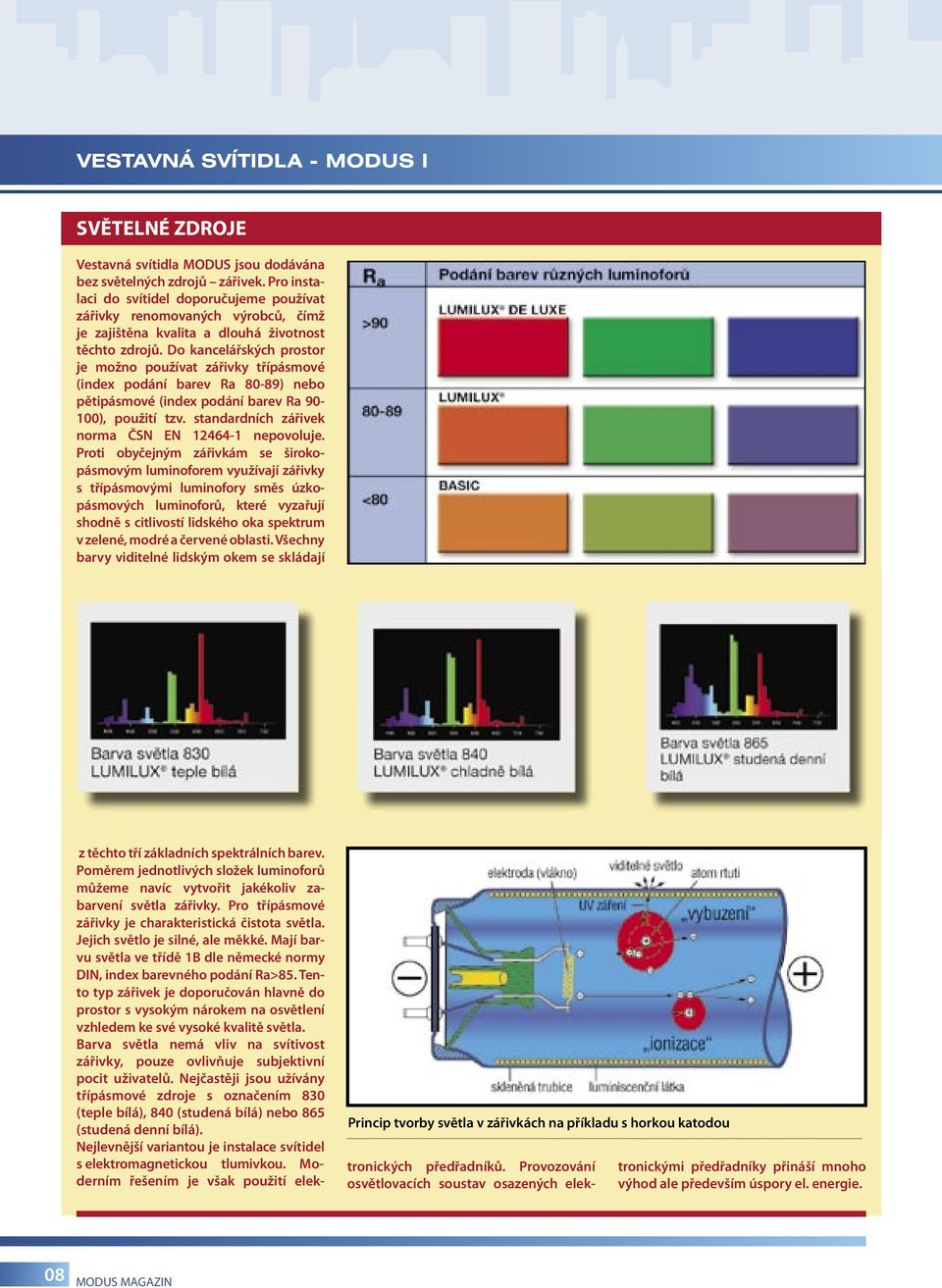

10 VESTAVNÁ SVÍTIDLA - MODUS I SVĚTELNÉ ZDROJE Vestavná svítidla MODUS jsou dodávána bez světelných zdrojů zářivek. Pro instalaci do svítidel doporučujeme používat zářivky renomovaných výrobců, čímž je zajištěna kvalita a dlouhá životnost těchto zdrojů. Do kancelářských prostor je možno používat zářivky třípásmové (index podání barev Ra 80-89) nebo pětipásmové (index podání barev Ra ), použití tzv. standardních zářivek norma ČSN EN nepovoluje. Proti obyčejným zářivkám se širokopásmovým luminoforem využívají zářivky s třípásmovými luminofory směs úzkopásmových luminoforů, které vyzařují shodně s citlivostí lidského oka spektrum v zelené, modré a červené oblasti. Všechny barvy viditelné lidským okem se skládají z těchto tří základních spektrálních barev. Poměrem jednotlivých složek luminoforů můžeme navíc vytvořit jakékoliv zabarvení světla zářivky. Pro třípásmové zářivky je charakteristická čistota světla. Jejich světlo je silné, ale měkké. Mají barvu světla ve třídě 1B dle německé normy DIN, index barevného podání Ra>85. Tento typ zářivek je doporučován hlavně do prostor s vysokým nárokem na osvětlení vzhledem ke své vysoké kvalitě světla. Barva světla nemá vliv na svítivost zářivky, pouze ovlivňuje subjektivní pocit uživatelů. Nejčastěji jsou užívány třípásmové zdroje s označením 830 (teple bílá), 840 (studená bílá) nebo 865 (studená denní bílá). Nejlevnější variantou je instalace svítidel s elektromagnetickou tlumivkou. Moderním řešením je však použití elek- Princip tvorby světla v zářivkách na příkladu s horkou katodou tronických předřadníků. Provozování osvětlovacích soustav osazených elektronickými předřadníky přináší mnoho výhod ale především úspory el. energie. 08 MODUS MAGAZIN

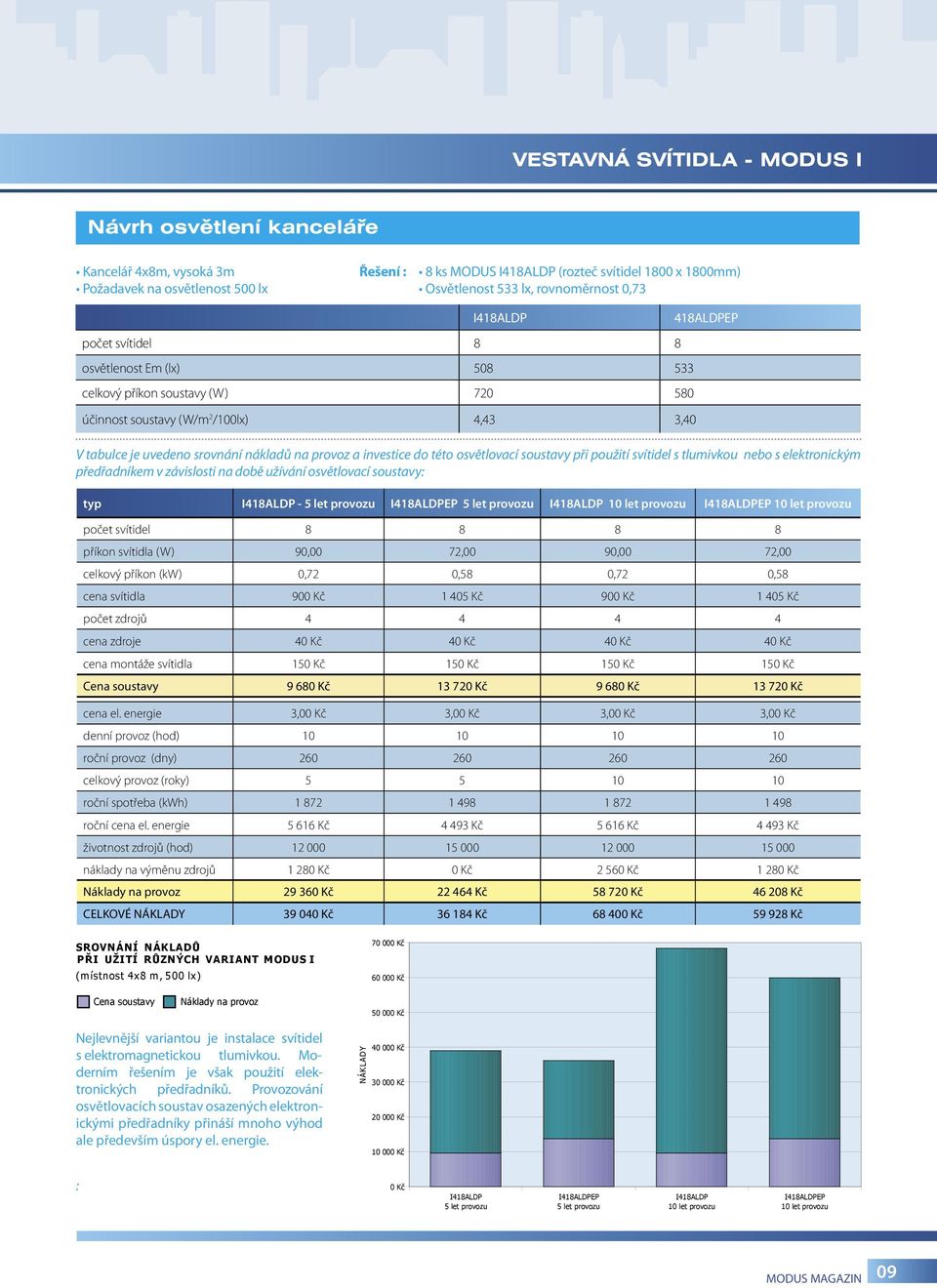

11 VESTAVNÁ SVÍTIDLA - MODUS I Návrh osvětlení kanceláře Kancelář 4x8m, vysoká 3m Řešení : 8 ks MODUS I418ALDP (rozteč svítidel 1800 x 1800mm) Požadavek na osvětlenost 500 lx Osvětlenost 533 lx, rovnoměrnost 0,73 I418ALDP 418ALDPEP počet svítidel 8 8 osvětlenost Em (lx) celkový příkon soustavy (W) účinnost soustavy (W/m 2 /100lx) 4,43 3,40 V tabulce je uvedeno srovnání nákladů na provoz a investice do této osvětlovací soustavy při použití svítidel s tlumivkou nebo s elektronickým předřadníkem v závislosti na době užívání osvětlovací soustavy: typ I418ALDP - 5 let provozu I418ALDPEP 5 let provozu I418ALDP 10 let provozu I418ALDPEP 10 let provozu NÁKLADY Kč Kč Kč Kč Kč Kč Kč počet svítidel příkon svítidla (W) 90,00 72,00 90,00 72,00 celkový příkon (kw) 0,72 0,58 0,72 0,58 cena svítidla 900 Kč Kč 900 Kč Kč počet zdrojů cena zdroje 40 Kč 40 Kč 40 Kč 40 Kč cena SROVNÁNÍ montáže NÁKLADŮ svítidla 150 Kč 150 Kč 150 Kč 150 Kč PŘI UŽITÍ RŮZNÝCH VARIANT M ODUS I Cena (místnost soustavy 4x8 m, 500 lx) Kč Kč Kč Kč cena el. energie 3,00 Kč 3,00 Kč 3,00 Kč 3,00 Kč denní provoz (hod) roční provoz (dny) celkový provoz (roky) roční spotřeba (kwh) roční cena el. energie Kč Kč Kč Kč životnost zdrojů (hod) náklady na výměnu zdrojů Kč 0 Kč Kč Kč Náklady na provoz Kč SROVNÁNÍ KčNÁKLADŮ Kč Kč CELKOVÉ NÁKLADY Kč PŘI UŽITÍ RŮZNÝCH VARIANT M ODUS I Kč Kč Kč (místnost 4x8 m, 500 lx) Kč SROVNÁNÍ NÁKLADŮ 0 Kč PŘI UŽITÍ RŮZNÝCH VARIANT M ODUS I I418ALDP I418ALDPEP (místnost 5 let 4x8 provozu m, 500 lx) 5 let provozu Cena soustavy Náklady na provoz Kč I418ALDP 10 let provozu Kč Kč I418ALDPEP 10 let provozu NÁKLADY Kč Kč Kč Kč Nejlevnější variantou je instalace svítidel s elektromagnetickou tlumivkou. Moderním řešením je však použití elektronických předřadníků. Provozování osvětlovacích soustav osazených elektronickými předřadníky přináší mnoho výhod ale především úspory el. energie. NÁKLADY Kč Kč Kč Kč Kč Kč : 0 Kč I418ALDP 5 let provozu I418ALDPEP 5 let provozu I418ALDP 10 let provozu I418ALDPEP 10 let provozu Cena soustavy Náklady na provoz 0 Kč I418ALDP 5 let provozu Cena soustavy I418ALDPEP 5 let provozu Náklady na provoz I418ALDP 10 let provozu I418ALDPEP 10 let provozu MODUS MAGAZIN 09

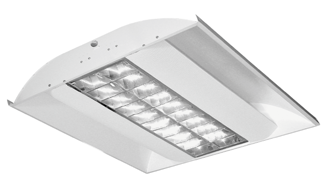

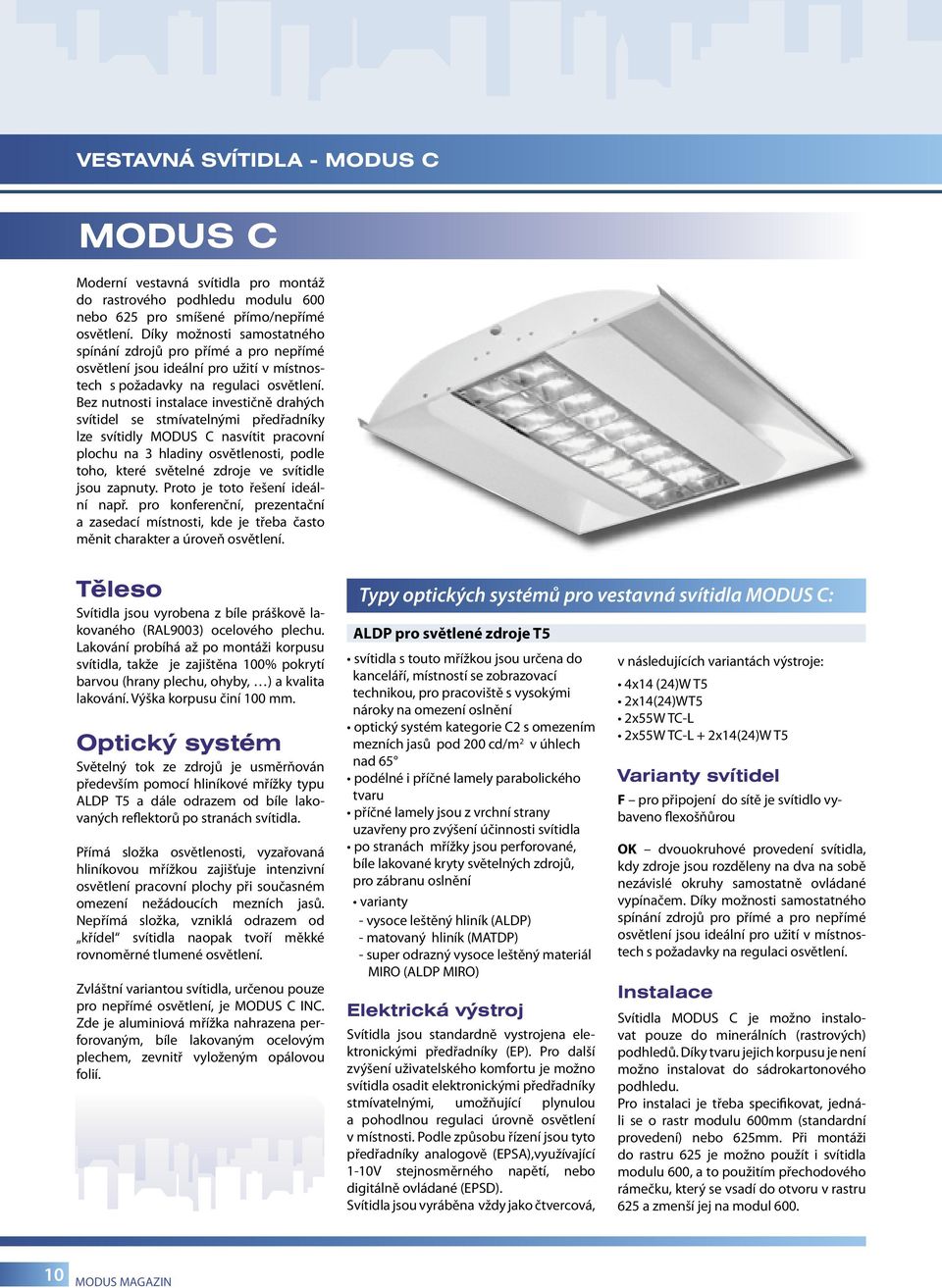

12 VESTAVNÁ SVÍTIDLA - MODUS C MODUS C Moderní vestavná svítidla pro montáž do rastrového podhledu modulu 600 nebo 625 pro smíšené přímo/nepřímé osvětlení. Díky možnosti samostatného spínání zdrojů pro přímé a pro nepřímé osvětlení jsou ideální pro užití v místnostech s požadavky na regulaci osvětlení. Bez nutnosti instalace investičně drahých svítidel se stmívatelnými předřadníky lze svítidly MODUS C nasvítit pracovní plochu na 3 hladiny osvětlenosti, podle toho, které světelné zdroje ve svítidle jsou zapnuty. Proto je toto řešení ideální např. pro konferenční, prezentační a zasedací místnosti, kde je třeba často měnit charakter a úroveň osvětlení. Těleso Svítidla jsou vyrobena z bíle práškově lakovaného (RAL9003) ocelového plechu. Lakování probíhá až po montáži korpusu svítidla, takže je zajištěna 100% pokrytí barvou (hrany plechu, ohyby, ) a kvalita lakování. Výška korpusu činí 100 mm. Optický systém Světelný tok ze zdrojů je usměrňován především pomocí hliníkové mřížky typu ALDP T5 a dále odrazem od bíle lakovaných reflektorů po stranách svítidla. Přímá složka osvětlenosti, vyzařovaná hliníkovou mřížkou zajišťuje intenzivní osvětlení pracovní plochy při současném omezení nežádoucích mezních jasů. Nepřímá složka, vzniklá odrazem od křídel svítidla naopak tvoří měkké rovnoměrné tlumené osvětlení. Zvláštní variantou svítidla, určenou pouze pro nepřímé osvětlení, je MODUS C INC. Zde je aluminiová mřížka nahrazena perforovaným, bíle lakovaným ocelovým plechem, zevnitř vyloženým opálovou folií. Typy optických systémů pro vestavná svítidla MODUS C: ALDP pro světlené zdroje T5 svítidla s touto mřížkou jsou určena do kanceláří, místností se zobrazovací technikou, pro pracoviště s vysokými nároky na omezení oslnění optický systém kategorie C2 s omezením mezních jasů pod 200 cd/m 2 v úhlech nad 65 podélné i příčné lamely parabolického tvaru příčné lamely jsou z vrchní strany uzavřeny pro zvýšení účinnosti svítidla po stranách mřížky jsou perforované, bíle lakované kryty světelných zdrojů, pro zábranu oslnění varianty - vysoce leštěný hliník (ALDP) - matovaný hliník (MATDP) - super odrazný vysoce leštěný materiál MIRO (ALDP MIRO) Elektrická výstroj Svítidla jsou standardně vystrojena elektronickými předřadníky (EP). Pro další zvýšení uživatelského komfortu je možno svítidla osadit elektronickými předřadníky stmívatelnými, umožňující plynulou a pohodlnou regulaci úrovně osvětlení v místnosti. Podle způsobu řízení jsou tyto předřadníky analogově (EPSA),využívající 1-10V stejnosměrného napětí, nebo digitálně ovládané (EPSD). Svítidla jsou vyráběna vždy jako čtvercová, v následujících variantách výstroje: 4x14 (24)W T5 2x14(24)WT5 2x55W TC-L 2x55W TC-L + 2x14(24)W T5 Varianty svítidel F pro připojení do sítě je svítidlo vybaveno flexošňůrou OK dvouokruhové provedení svítidla, kdy zdroje jsou rozděleny na dva na sobě nezávislé okruhy samostatně ovládané vypínačem. Díky možnosti samostatného spínání zdrojů pro přímé a pro nepřímé osvětlení jsou ideální pro užití v místnostech s požadavky na regulaci osvětlení. Instalace Svítidla MODUS C je možno instalovat pouze do minerálních (rastrových) podhledů. Díky tvaru jejich korpusu je není možno instalovat do sádrokartonového podhledu. Pro instalaci je třeba specifikovat, jednáli se o rastr modulu 600mm (standardní provedení) nebo 625mm. Při montáži do rastru 625 je možno použít i svítidla modulu 600, a to použitím přechodového rámečku, který se vsadí do otvoru v rastru 625 a zmenší jej na modul MODUS MAGAZIN

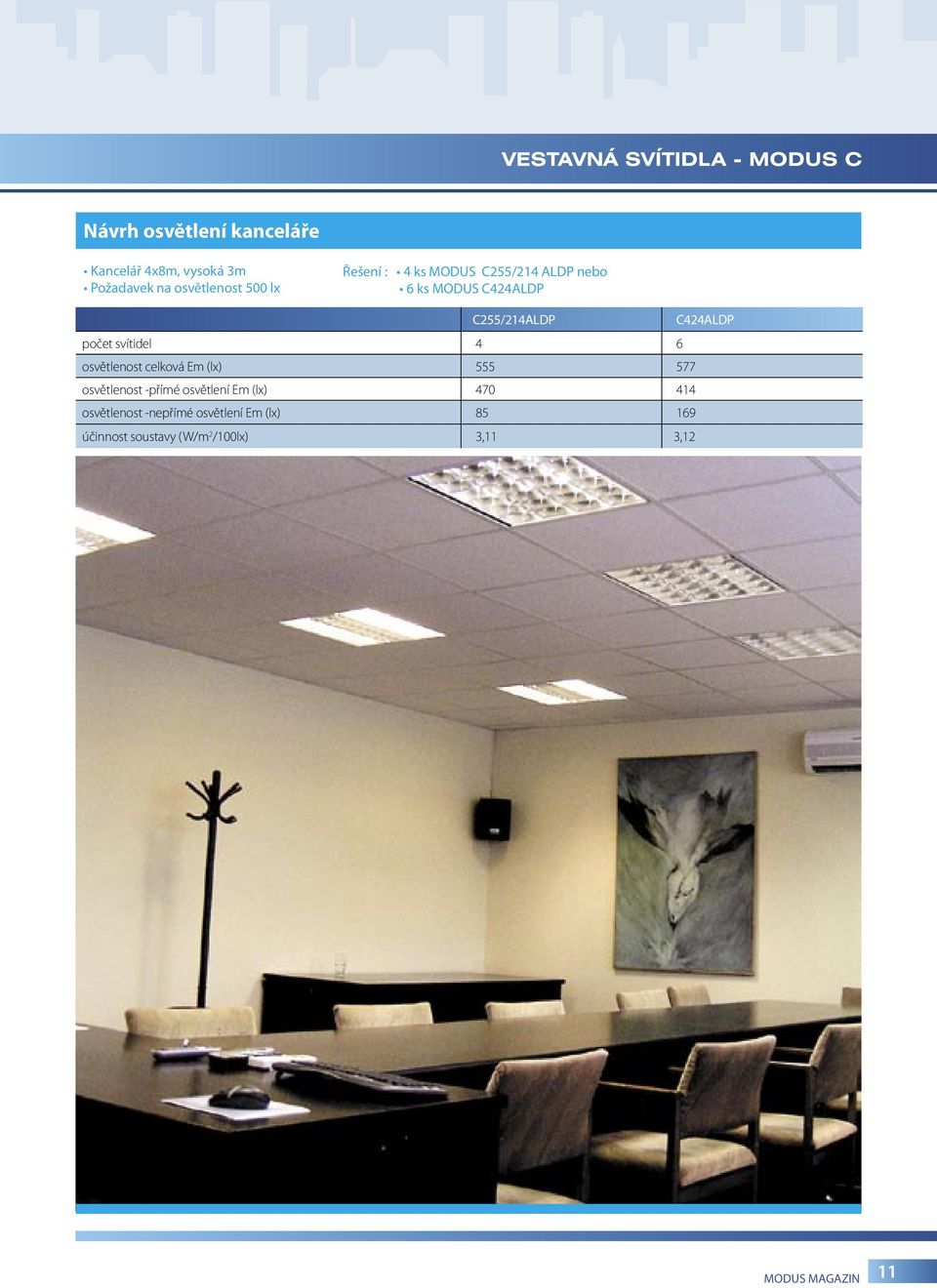

13 VESTAVNÁ SVÍTIDLA - MODUS C Návrh osvětlení kanceláře Kancelář 4x8m, vysoká 3m Požadavek na osvětlenost 500 lx Řešení : 4 ks MODUS C255/214 ALDP nebo 6 ks MODUS C424ALDP C255/214ALDP C424ALDP počet svítidel 4 6 osvětlenost celková Em (lx) osvětlenost -přímé osvětlení Em (lx) osvětlenost -nepřímé osvětlení Em (lx) účinnost soustavy (W/m 2 /100lx) 3,11 3,12 MODUS MAGAZIN 11

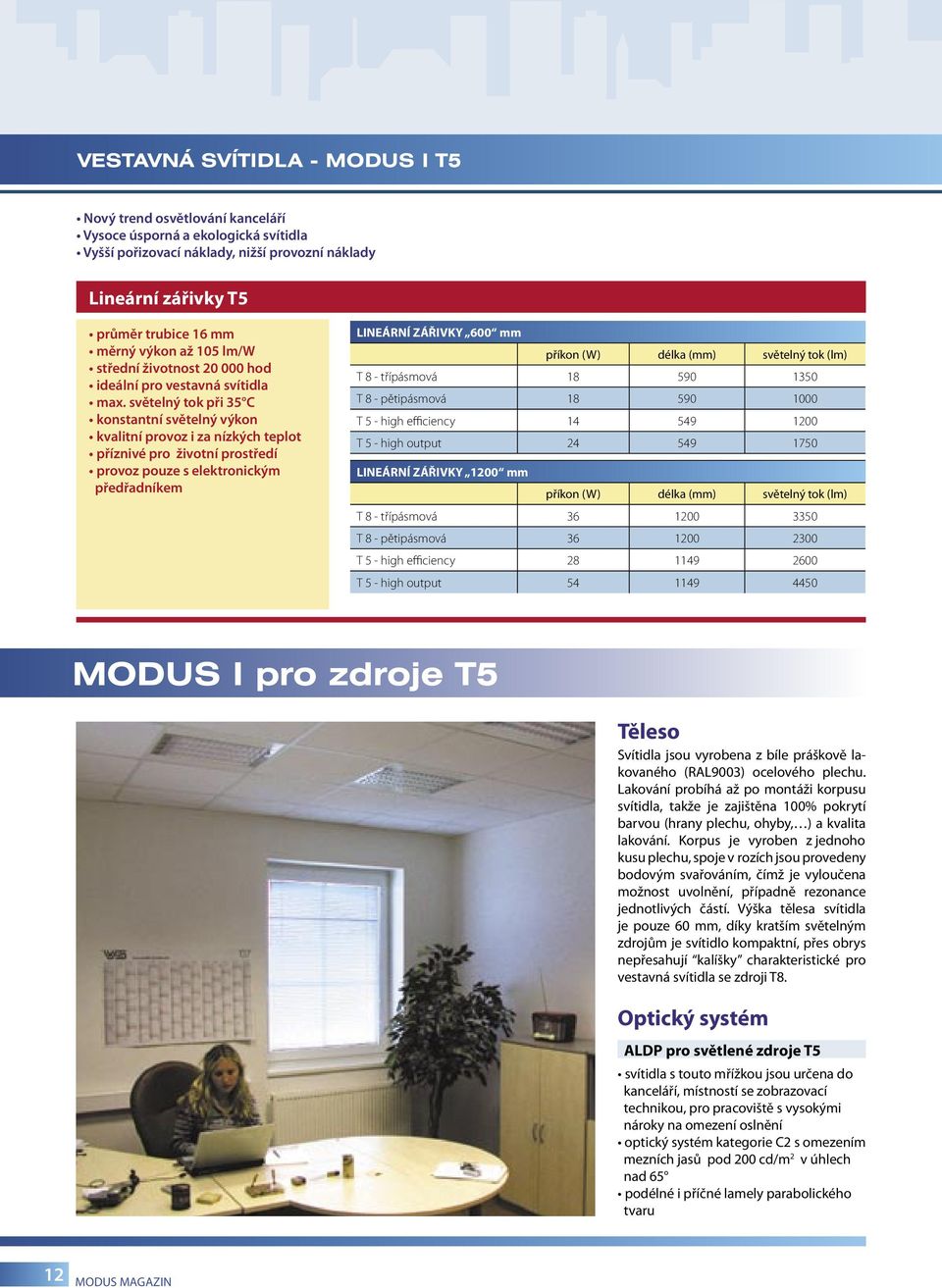

14 VESTAVNÁ SVÍTIDLA - MODUS I T5 Nový trend osvětlování kanceláří Vysoce úsporná a ekologická svítidla Vyšší pořizovací náklady, nižší provozní náklady Lineární zářivky T5 průměr trubice 16 mm měrný výkon až 105 lm/w střední životnost hod ideální pro vestavná svítidla max. světelný tok při 35 C konstantní světelný výkon kvalitní provoz i za nízkých teplot příznivé pro životní prostředí provoz pouze s elektronickým předřadníkem LINEÁRNÍ ZÁŘIVKY 600 mm příkon (W) délka (mm) světelný tok (lm) T 8 - třípásmová T 8 - pětipásmová T 5 - high efficiency T 5 - high output LINEÁRNÍ ZÁŘIVKY 1200 mm příkon (W) délka (mm) světelný tok (lm) T 8 - třípásmová T 8 - pětipásmová T 5 - high efficiency T 5 - high output MODUS I pro zdroje T5 Těleso Svítidla jsou vyrobena z bíle práškově lakovaného (RAL9003) ocelového plechu. Lakování probíhá až po montáži korpusu svítidla, takže je zajištěna 100% pokrytí barvou (hrany plechu, ohyby, ) a kvalita lakování. Korpus je vyroben z jednoho kusu plechu, spoje v rozích jsou provedeny bodovým svařováním, čímž je vyloučena možnost uvolnění, případně rezonance jednotlivých částí. Výška tělesa svítidla je pouze 60 mm, díky kratším světelným zdrojům je svítidlo kompaktní, přes obrys nepřesahují kalíšky charakteristické pro vestavná svítidla se zdroji T8. Optický systém ALDP pro světlené zdroje T5 svítidla s touto mřížkou jsou určena do kanceláří, místností se zobrazovací technikou, pro pracoviště s vysokými nároky na omezení oslnění optický systém kategorie C2 s omezením mezních jasů pod 200 cd/m 2 v úhlech nad 65 podélné i příčné lamely parabolického tvaru 12 MODUS MAGAZIN

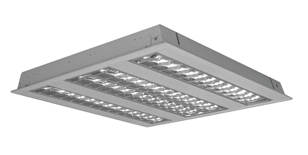

15 VESTAVNÁ SVÍTIDLA - MODUS I T5 příčné lamely jsou z vrchní strany uzavřeny pro zvýšení účinnosti svítidla varianty - vysoce leštěný hliník (ALDP) - matovaný hliník (MATDP) - vysoce odrazný leštěný materiál MIRO (ALDP MIRO) - super odrazný vysoce leštěný materiál MIRO (ALDP MIRO SILVER) Varianty svítidel MODUS I T5: Mřížky ve svítidle jsou pevně spojeny s odnímatelným spodním krytem, čímž je dosaženo komfortního přístupu do svítidla při instalaci nebo při výměně trubic. V tomto případě je kryt zavěšen na dvojici pojistných lanek. Podle uspořádání mřížek je možné objednávat 4 varianty svítidla: ALDP A ALDP C ALDP B ALDP D Spodní kryt svítidla může být dekorativně upraven perforací (ozn. Y v kódu svítidla), zvrchu překryté opálovou folií, nebo v stříbřité povrchové úpravě RAL9006 (práškové lakování, ozn. S v kódu svítidla). Pro zvýšení účinnosti svítidla je možno objednávat s vnitřními odraznými reflektory, které jsou umístěny v korpusu svítidla nad světelnými zdroji. ALDP A ALDP B ALDP C ALDP D Elektrická výstroj Svítidla jsou standardně vystrojena elektronickými předřadníky (EP). Je možno svítidla osadit elektronickým předřadníkem stmívatelným, umožňující plynulou a pohodlnou regulaci úrovně osvětlení v místnosti. Podle způsobu řízení jsou tyto předřadníky analogově (EPSA) využívající 1-10V stejnosměrného napětí nebo digitálně ovládané (EPSD). MODUS MAGAZIN 13

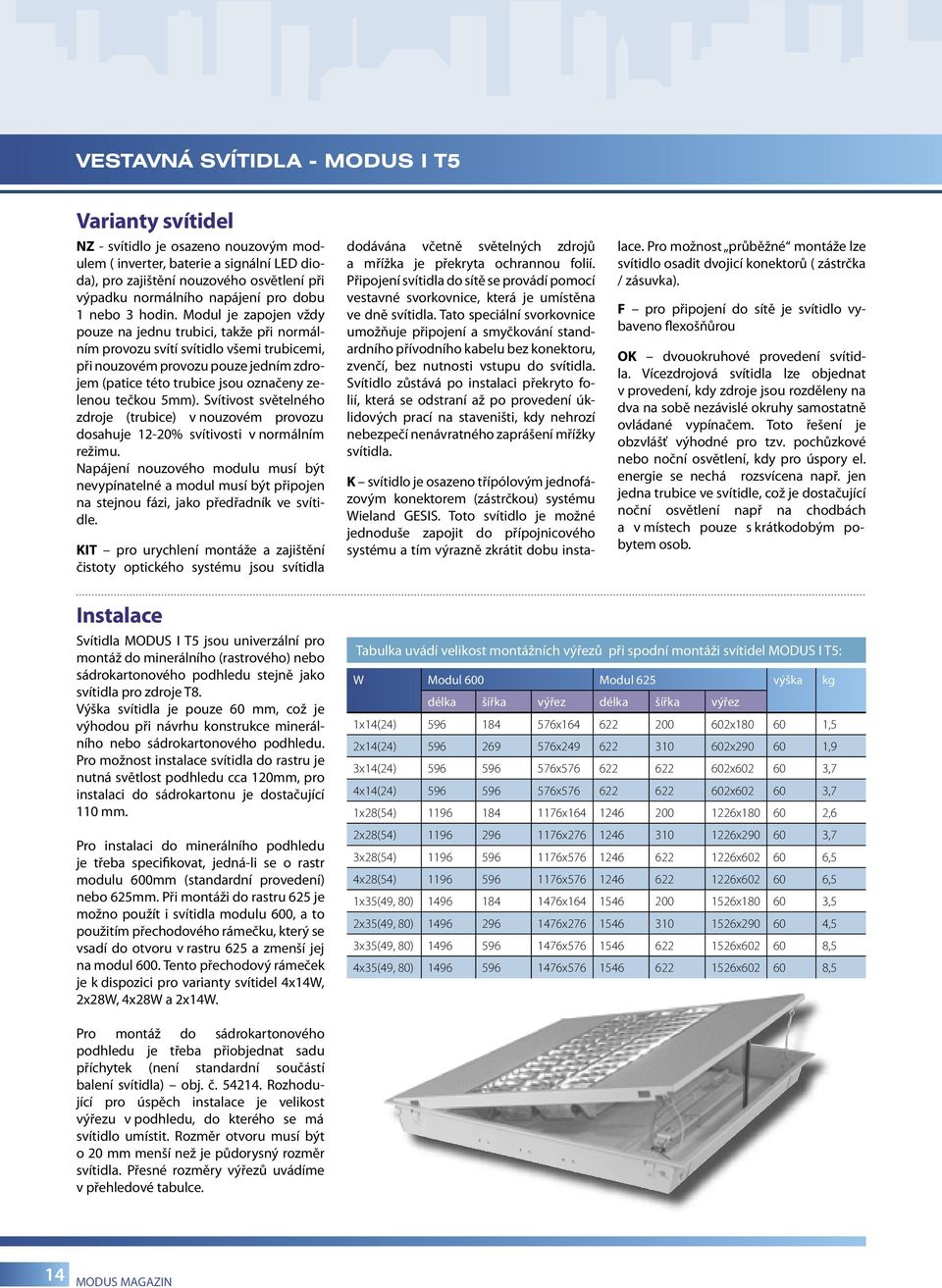

16 VESTAVNÁ SVÍTIDLA - MODUS I T5 Varianty svítidel NZ - svítidlo je osazeno nouzovým modulem ( inverter, baterie a signální LED dioda), pro zajištění nouzového osvětlení při výpadku normálního napájení pro dobu 1 nebo 3 hodin. Modul je zapojen vždy pouze na jednu trubici, takže při normálním provozu svítí svítidlo všemi trubicemi, při nouzovém provozu pouze jedním zdrojem (patice této trubice jsou označeny zelenou tečkou 5mm). Svítivost světelného zdroje (trubice) v nouzovém provozu dosahuje 12-20% svítivosti v normálním režimu. Napájení nouzového modulu musí být nevypínatelné a modul musí být připojen na stejnou fázi, jako předřadník ve svítidle. KIT pro urychlení montáže a zajištění čistoty optického systému jsou svítidla dodávána včetně světelných zdrojů a mřížka je překryta ochrannou folií. Připojení svítidla do sítě se provádí pomocí vestavné svorkovnice, která je umístěna ve dně svítidla. Tato speciální svorkovnice umožňuje připojení a smyčkování standardního přívodního kabelu bez konektoru, zvenčí, bez nutnosti vstupu do svítidla. Svítidlo zůstává po instalaci překryto folií, která se odstraní až po provedení úklidových prací na staveništi, kdy nehrozí nebezpečí nenávratného zaprášení mřížky svítidla. K svítidlo je osazeno třípólovým jednofázovým konektorem (zástrčkou) systému Wieland GESIS. Toto svítidlo je možné jednoduše zapojit do přípojnicového systému a tím výrazně zkrátit dobu instalace. Pro možnost průběžné montáže lze svítidlo osadit dvojicí konektorů ( zástrčka / zásuvka). F pro připojení do sítě je svítidlo vybaveno flexošňůrou OK dvouokruhové provedení svítidla. Vícezdrojová svítidla lze objednat v provedení, kdy zdroje jsou rozděleny na dva na sobě nezávislé okruhy samostatně ovládané vypínačem. Toto řešení je obzvlášť výhodné pro tzv. pochůzkové nebo noční osvětlení, kdy pro úspory el. energie se nechá rozsvícena např. jen jedna trubice ve svítidle, což je dostačující noční osvětlení např na chodbách a v místech pouze s krátkodobým pobytem osob. Instalace Svítidla MODUS I T5 jsou univerzální pro montáž do minerálního (rastrového) nebo sádrokartonového podhledu stejně jako svítidla pro zdroje T8. Výška svítidla je pouze 60 mm, což je výhodou při návrhu konstrukce minerálního nebo sádrokartonového podhledu. Pro možnost instalace svítidla do rastru je nutná světlost podhledu cca 120mm, pro instalaci do sádrokartonu je dostačující 110 mm. Pro instalaci do minerálního podhledu je třeba specifikovat, jedná-li se o rastr modulu 600mm (standardní provedení) nebo 625mm. Při montáži do rastru 625 je možno použít i svítidla modulu 600, a to použitím přechodového rámečku, který se vsadí do otvoru v rastru 625 a zmenší jej na modul 600. Tento přechodový rámeček je k dispozici pro varianty svítidel 4x14W, 2x28W, 4x28W a 2x14W. Tabulka uvádí velikost montážních výřezů při spodní montáži svítidel MODUS I T5: W Modul 600 Modul 625 výška kg délka šířka výřez délka šířka výřez 1x14(24) x x ,5 2x14(24) x x ,9 3x14(24) x x ,7 4x14(24) x x ,7 1x28(54) x x ,6 2x28(54) x x ,7 3x28(54) x x ,5 4x28(54) x x ,5 1x35(49, 80) x x ,5 2x35(49, 80) x x ,5 3x35(49, 80) x x ,5 4x35(49, 80) x x ,5 Pro montáž do sádrokartonového podhledu je třeba přiobjednat sadu příchytek (není standardní součástí balení svítidla) obj. č Rozhodující pro úspěch instalace je velikost výřezu v podhledu, do kterého se má svítidlo umístit. Rozměr otvoru musí být o 20 mm menší než je půdorysný rozměr svítidla. Přesné rozměry výřezů uvádíme v přehledové tabulce. 14 MODUS MAGAZIN

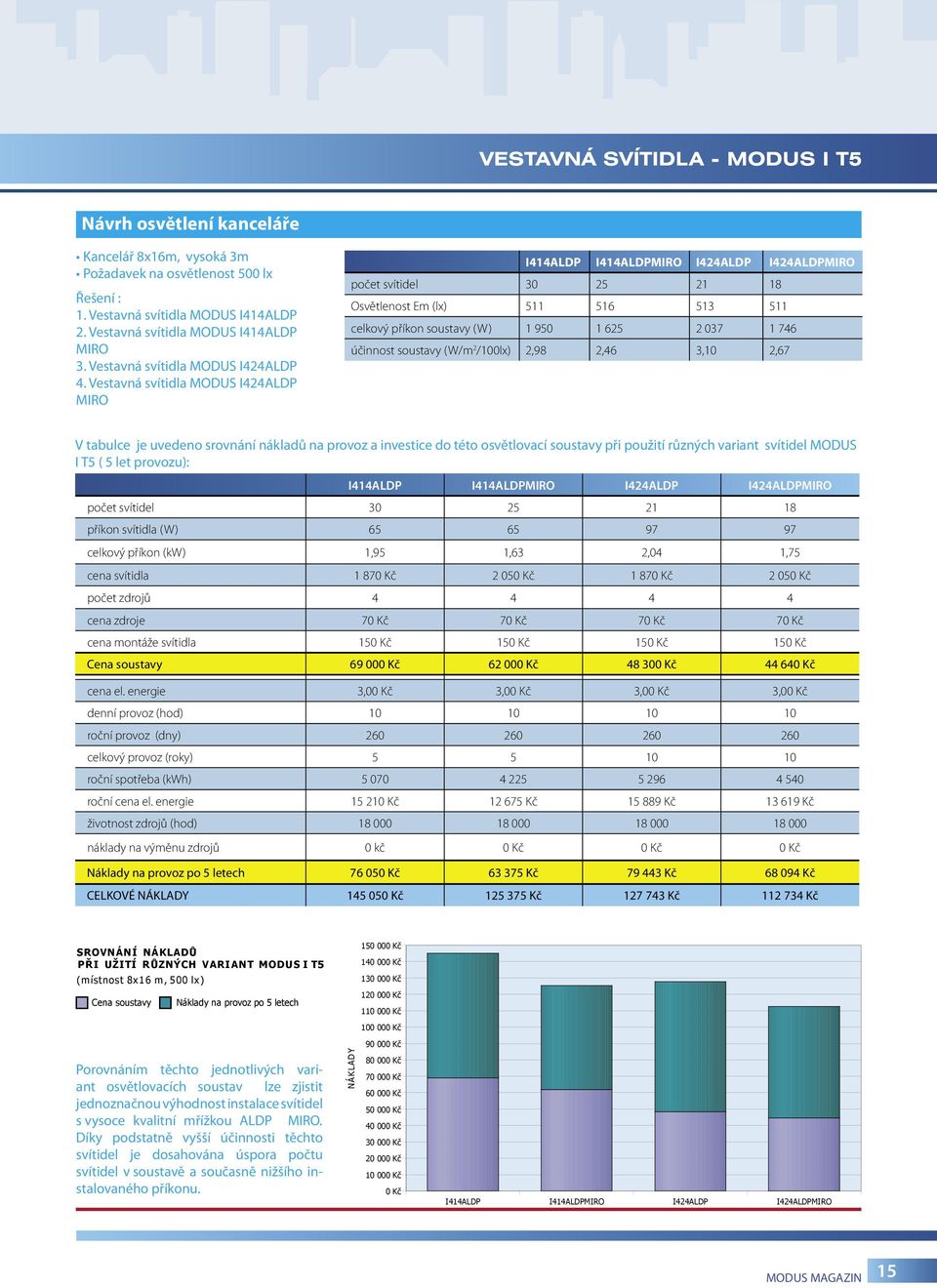

17 VESTAVNÁ SVÍTIDLA - MODUS I T5 Návrh osvětlení kanceláře Kancelář 8x16m, vysoká 3m Požadavek na osvětlenost 500 lx Řešení : 1. Vestavná svítidla MODUS I414ALDP 2. Vestavná svítidla MODUS I414ALDP MIRO 3. Vestavná svítidla MODUS I424ALDP 4. Vestavná svítidla MODUS I424ALDP MIRO I414ALDP I414ALDPMIRO I424ALDP I424ALDPMIRO počet svítidel Osvětlenost Em (lx) celkový příkon soustavy (W) účinnost soustavy (W/m 2 /100lx) 2,98 2,46 3,10 2,67 NÁKLADY NÁKLADY Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč V tabulce je uvedeno srovnání nákladů na provoz a investice do této osvětlovací soustavy při použití různých variant svítidel MODUS I T5 ( 5 let provozu): I414ALDP I414ALDPMIRO I424ALDP I424ALDPMIRO počet svítidel příkon svítidla (W) celkový příkon (kw) 1,95 1,63 2,04 1,75 cena svítidla Kč Kč Kč Kč počet zdrojů cena zdroje 70 Kč 70 Kč 70 Kč 70 Kč cena montáže svítidla 150 Kč 150 Kč 150 Kč 150 Kč Cena soustavy Kč Kč Kč Kč SROVNÁNÍ NÁKLADŮ PŘI cena UŽITÍ el. energie RŮZNÝCH VARIANT M ODUS I T5 3,00 Kč 3,00 Kč 3,00 Kč 3,00 Kč (místnost 8x16 m, 500 lx) denní provoz (hod) roční provoz (dny) celkový provoz (roky) roční spotřeba (kwh) roční cena el. energie Kč Kč Kč Kč životnost zdrojů (hod) náklady na výměnu zdrojů 0 kč 0 Kč 0 Kč 0 Kč Náklady na provoz po 5 letech Kč Kč Kč Kč SROVNÁNÍ NÁKLADŮ CELKOVÉ NÁKLADY Kč Kč Kč Kč PŘI UŽITÍ RŮZNÝCH VARIANT M ODUS I T Kč Kč SROVNÁNÍ NÁKLADŮ Kč PŘI UŽITÍ RŮZNÝCH VARIANT M ODUS I T Kč 0 Kč (místnost 8x16 m, 500 lx) Kč I414ALDP I414ALDPMIRO I424ALDP I424ALDPMIRO Kč Cena soustavy Náklady na provoz po 5 letech Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč 0 Kč Porovnáním těchto jednotlivých variant osvětlovacích soustav lze zjistit jednoznačnou výhodnost instalace svítidel s vysoce kvalitní mřížkou ALDP MIRO. Díky podstatně vyšší účinnosti těchto svítidel je dosahována úspora počtu svítidel v soustavě a současně nižšího instalovaného příkonu. NÁKLADY Kč Kč Kč Kč Kč Kč Kč Kč Kč Kč 0 Kč (místnost 8x16 m, 500 lx) I414ALDP I414ALDPMIRO I424ALDP I424ALDPMIRO Cena soustavy I414ALDP I414ALDPMIRO I424ALDP I424ALDPMIRO Cena soustavy Náklady na provoz po 5 letech Náklady na provoz po 5 letech MODUS MAGAZIN 15

18 NEJKVALITNĚJŠÍ MATERIÁLY PRO VÝROBU MŘÍŽEK Materiál ALANOD MIRO - koeficient celkového odrazu 95% Srovnání křivek svítivosti svítidla I414ALDP s mřížkou vyrobenou ze standardního anodizovaného hliníku a mřížkou z materiálu ALANO MIRO. Účinnost svítidla s mřížkou MIRO je o 12% vyšší, což představuje 21% nárůst světelného výkonu svítidla. účinost 56% účinost 68% 16 MODUS MAGAZIN

19 NEJKVALITNĚJŠÍ MATERIÁLY PRO VÝROBU MŘÍŽEK Materiál ALANOD MIRO SILVER - koeficient celkového odrazu: 98 % Aluminiový materiál nejvyšší světové kvality, který díky pokrytí vrstvou stříbra dosahuje maximální úrovně odraznosti. Je používán v designových a závěsných svítidlech v tzv. mikromřížkách. Koeficient celkového odrazu: 98 % MIRO-SILVER MIRO Eloxal MODUS MAGAZIN 17

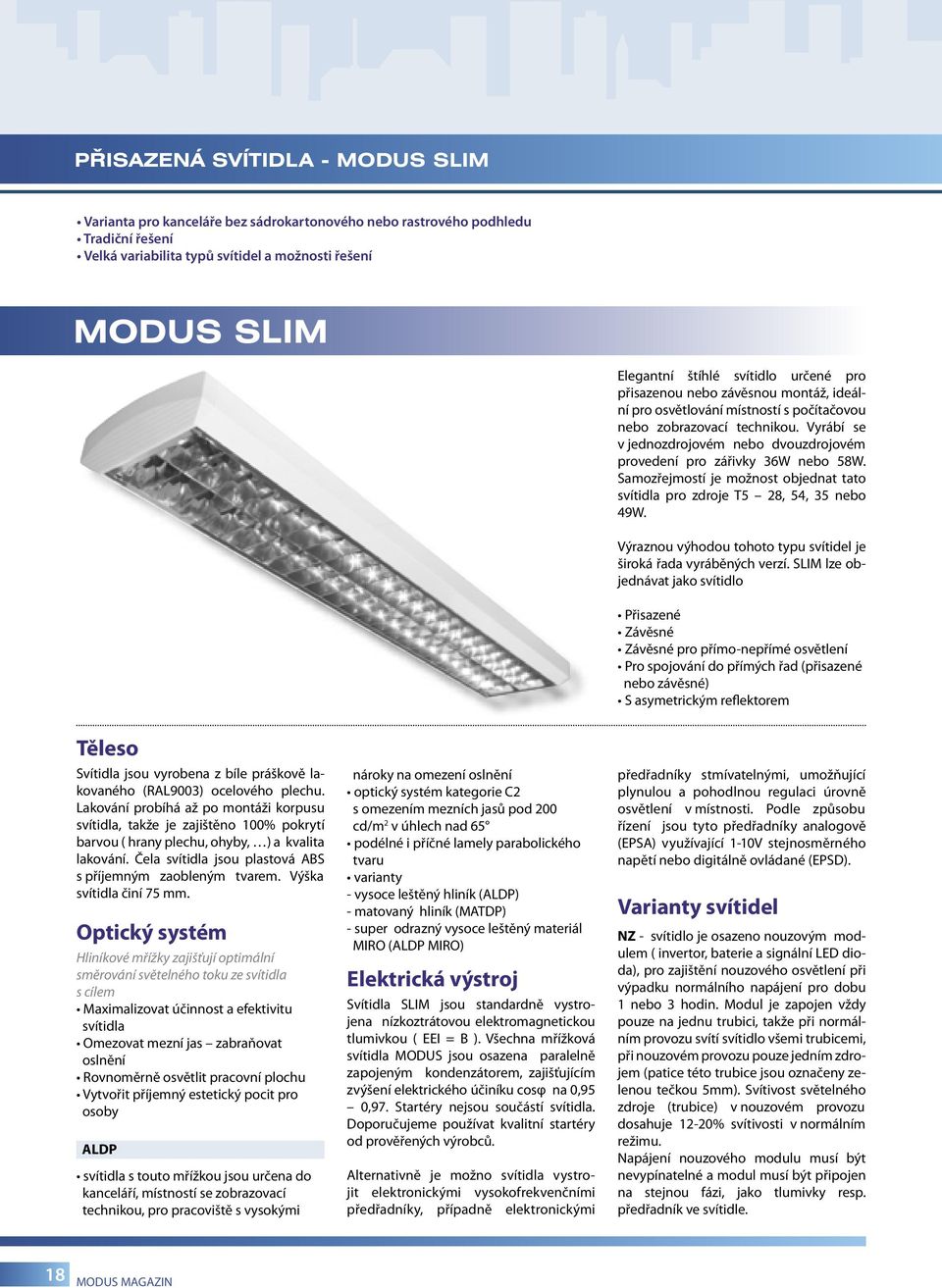

20 PŘISAZENÁ SVÍTIDLA - MODUS SLIM Varianta pro kanceláře bez sádrokartonového nebo rastrového podhledu Tradiční řešení Velká variabilita typů svítidel a možnosti řešení MODUS SLIM Elegantní štíhlé svítidlo určené pro přisazenou nebo závěsnou montáž, ideální pro osvětlování místností s počítačovou nebo zobrazovací technikou. Vyrábí se v jednozdrojovém nebo dvouzdrojovém provedení pro zářivky 36W nebo 58W. Samozřejmostí je možnost objednat tato svítidla pro zdroje T5 28, 54, 35 nebo 49W. Výraznou výhodou tohoto typu svítidel je široká řada vyráběných verzí. SLIM lze objednávat jako svítidlo Přisazené Závěsné Závěsné pro přímo-nepřímé osvětlení Pro spojování do přímých řad (přisazené nebo závěsné) S asymetrickým reflektorem Těleso Svítidla jsou vyrobena z bíle práškově lakovaného (RAL9003) ocelového plechu. Lakování probíhá až po montáži korpusu svítidla, takže je zajištěno 100% pokrytí barvou ( hrany plechu, ohyby, ) a kvalita lakování. Čela svítidla jsou plastová ABS s příjemným zaobleným tvarem. Výška svítidla činí 75 mm. Optický systém Hliníkové mřížky zajišťují optimální směrování světelného toku ze svítidla s cílem Maximalizovat účinnost a efektivitu svítidla Omezovat mezní jas zabraňovat oslnění Rovnoměrně osvětlit pracovní plochu Vytvořit příjemný estetický pocit pro osoby ALDP svítidla s touto mřížkou jsou určena do kanceláří, místností se zobrazovací technikou, pro pracoviště s vysokými nároky na omezení oslnění optický systém kategorie C2 s omezením mezních jasů pod 200 cd/m 2 v úhlech nad 65 podélné i příčné lamely parabolického tvaru varianty - vysoce leštěný hliník (ALDP) - matovaný hliník (MATDP) - super odrazný vysoce leštěný materiál MIRO (ALDP MIRO) Elektrická výstroj Svítidla SLIM jsou standardně vystrojena nízkoztrátovou elektromagnetickou tlumivkou ( EEI = B ). Všechna mřížková svítidla MODUS jsou osazena paralelně zapojeným kondenzátorem, zajišťujícím zvýšení elektrického účiníku cosφ na 0,95 0,97. Startéry nejsou součástí svítidla. Doporučujeme používat kvalitní startéry od prověřených výrobců. Alternativně je možno svítidla vystrojit elektronickými vysokofrekvenčními předřadníky, případně elektronickými předřadníky stmívatelnými, umožňující plynulou a pohodlnou regulaci úrovně osvětlení v místnosti. Podle způsobu řízení jsou tyto předřadníky analogově (EPSA) využívající 1-10V stejnosměrného napětí nebo digitálně ovládané (EPSD). Varianty svítidel NZ - svítidlo je osazeno nouzovým modulem ( invertor, baterie a signální LED dioda), pro zajištění nouzového osvětlení při výpadku normálního napájení pro dobu 1 nebo 3 hodin. Modul je zapojen vždy pouze na jednu trubici, takže při normálním provozu svítí svítidlo všemi trubicemi, při nouzovém provozu pouze jedním zdrojem (patice této trubice jsou označeny zelenou tečkou 5mm). Svítivost světelného zdroje (trubice) v nouzovém provozu dosahuje 12-20% svítivosti v normálním režimu. Napájení nouzového modulu musí být nevypínatelné a modul musí být připojen na stejnou fázi, jako tlumivky resp. předřadník ve svítidle. 18 MODUS MAGAZIN

21 PŘISAZENÁ SVÍTIDLA - MODUS SLIM P svítidlo je vystrojeno pro průběžnou montáž. Na obou koncích svítidla jsou pětipólové svorkovnice a svítidlo je průběžně 3 fázově prodrátováno vodiči 1,5mm 2 Takto jsou standardně vystrojena svítidla určená pro montáž do řad SLIM/R, ale lze objednávat takto provedená svítidla (označení SLIM/P) pro sólovou montáž svítidel, kdy je výhodné zapojovat svítidla do linie. OK dvouokruhové provedení svítidla. Vícezdrojová svítidla lze objednat v provedení, kdy zdroje jsou rozděleny na dva na sobě nezávislé okruhy samostatně ovládané vypínačem. Toto řešení je obzvlášť výhodné pro tzv. pochůzkové nebo noční osvětlení, kdy pro úspory el. energie se nechá rozsvícena např. jen jedna trubice ve svítidle, což je dostačující noční osvětlení např. na chodbách a v místech pouze s krátkodobým pobytem osob. Světelné zdroje Svítidla MODUS SLIM jsou dodávána bez světelných zdrojů zářivek. Pro instalaci do svítidel doporučujeme používat zářivky renomovaných výrobců, čímž je zajištěna kvalita a dlouhá životnost těchto zdrojů. Do kancelářských prostor je možno používat zářivky třípásmové (index podání barev Ra 80-89) nebo pětipásmové (index podání barev Ra ), použití tzv. standardních zářivek norma ČSN EN nepovoluje. Barva světla nemá vliv na svítivost zářivky, pouze ovlivňuje subjektivní pocit uživatelů. Nejčastěji jsou užívány třípásmové zdroje s označením 830 (teple bílá), 840 (studená bílá) nebo 865 (studená denní bílá). nativu lze užít trubkové závěsy 54110, zde je však při objednávce nutno specifikovat délku trubek. Verze svítidel SLIM SLIM ALDP Svítidlo určené pro přisazenou nebo závěsnou montáž, pouze pro přímé osvětlení. Instalace D - UPEVNĚNÍ ŠROUBŮ (VRUTY) E- PŘEVOD G = 35, PŘEVOD PRO SMÍVÁNÍ (EPS) NEBO OVLÁDÁNÍ NOUZOVÉHO ZDROJE Svítidla je možno instalovat jako přisazená nebo závěsná. Při montáži přímo ke stropu je svítidlo připevněno ve 2 bodech, pomocí tzv. zámků. Pro závěsnou montáž je třeba užít závěsné lankové sady (svítidlo musí být zavěšeno na 4 lankách). Lanka v sadách jsou dlouhá 2 m, přívodní šňůra není součástí této sady. Jako alterpříkon A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) SLIM136ALDP 1x36W SLIM236ALDP 2x36W SLIM158ALDP 1x58W SLIM258ALDP 2x58W SLIM128ALDP 1x28 (54)W SLIM228ALDP 2x28 (54)W SLIM135ALDP 1x35 (49, 80)W SLIM235ALDP 2x35 (49, 80)W MODUS MAGAZIN 19

22 PŘISAZENÁ SVÍTIDLA - MODUS SLIM SLIM ALDP/Z Svítidlo určené pro závěsnou montáž, pro přímo / nepřímé osvětlení. Instalace Svítidla je možno instalovat pouze jako závěsná. Jsou ideální do místností s vyššími stropy, s klenbami apod. Pro montáž je třeba užít závěsné lankové sady (dvouzdrojová svítidla svítidlo musí být zavěšeno na 4 lankách). Lanka v sadách jsou dlouhá 2 m, přívodní šňůra není součástí této sady. Jako alternativu lze užít trubkové závěsy 54110, zde je však při objednávce nutno specifikovat délku trubek. E - PŘÍVOD F,D - ROZTEČ ZÁVĚSŮ H = 205, PŘÍVOD PRO STMÍVÁNÍ (EPS) příkon A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) SLIM136ALDP/Z 1x36W SLIM236ALDP/Z 2x36W SLIM158ALDP/Z 1x58W SLIM258ALDP/Z 2x58W SLIM128ALDP/Z 1x28 (54)W SLIM228ALDP/Z 2x28 (54)W SLIM135ALDP/Z 1x35 (49, 80)W SLIM235ALDP/Z 2x35 (49, 80)W SLIM ALDP/R Svítidlo určené pro montáž do přímých řad pomocí jednoduchých spojek. Pro přisazenou nebo závěsnou montáž, pro přímé nebo i nepřímé osvětlení. Svítidla jsou standardně vystrojena pro průběžnou montáž, na obou koncích jsou pětipólové svorkovnice a svítidlo je průběžně 3 fázově prodrátováno vodiči 1,5mm 2. Svítidla jsou dodávána bez koncových plastových čel, takže je nutno přiobjednat příslušný počet čel na zakončení řad (čelo pro jednozdrojové svítidlo , pro dvouzdrojové svítidlo ). Pro spojování jednotlivých svítidel mezi sebou jsou užity spojky, pro jednozdrojová svítidla, pro dvouzdrojová. Součástí spojky je kabel pro propojení svítidel. 20 MODUS MAGAZIN

23 PŘISAZENÁ SVÍTIDLA - MODUS SLIM Přisazená montáž příkon A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) SLIM136ALDP/R 1x36W SLIM236ALDP/R 2x36W SLIM158ALDP/R 1x58W SLIM258ALDP/R 2x58W SLIM128ALDP/R 1x28 (54)W SLIM228ALDP/R 2x28 (54)W SLIM135ALDP/R 1x35 (49, 80)W SLIM235ALDP/R 2x35 (49, 80)W Instalace Svítidla je možno instalovat jako přisazená nebo závěsná. Při přisazené montáži přímo ke stropu je svítidlo připevněno ve místech spojek a na koncích řad. Závěsná montáž příkon A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) SLIM136ALDP/ZR 1x36W SLIM236ALDP/ZR 2x36W SLIM158ALDP/ZR 1x58W SLIM258ALDP/ZR 2x58W SLIM128ALDP/ZR 1x28 (54)W SLIM228ALDP/ZR 2x28 (54)W SLIM135ALDP/ZR 1x35 (49, 80)W SLIM235ALDP/ZR 2x35 (49, 80)W Pro závěsnou montáž je třeba užít závěsné lankové sady (svítidlo musí být zavěšeno na 4 lankách). Lanka v sadách jsou dlouhá 2 m, přívodní šňůra není součástí této sady. Jako alternativu lze užít trubkové závěsy 54110, zde je však při objednávce nutno specifikovat délku trubek. MODUS MAGAZIN 21

24 PŘISAZENÁ SVÍTIDLA - MODUS LL Návrh osvětlení kanceláře Kancelář 4x8m, vysoká 3m Požadavek na osvětlenost 500 lx Řešení osvětlení kancelář pomocí svítidel SLIM je výhodné zejména v místnostech s vysokými nebo šikmými stropy, kde není možné pouřít standardní přisazená svítidla. Současně je zde výhoda možnost spojování do přímých řad nad řadami stolů apod. Nezanedbatelnou výhodou je moderní elegantní tvar těchto osvětlovacích těles. SLIM236ALDP SLIM236ALDPEP počet svítidel 8 8 osvětlenost Em (lx) celkový příkon soustavy (W) účinnost soustavy (W/m 2 /100lx) 4,25 3,24 MODUS LL Tradiční svítidlo určené pro přisazenou nebo závěsnou montáž, vhodné pro osvětlování místností s počítačovou nebo zobrazovací technikou, kanceláří, škol, obchodů apod.. Vyrábí se pouze v provedeních se zdroji T8. Těleso Svítidla jsou vyrobena z bíle práškově lakovaného (RAL9003) ocelového plechu. Lakování probíhá až po montáži korpusu svítidla, takže je zajištěno 100% pokrytí barvou (hrany plechu, ohyby, ) a kvalita lakování. Zkosené rohy tělesa jsou z bílého plastu ABS Výška svítidla činí 87 mm. Optický systém Hliníkové mřížky zajišťují optimální směrování světelného toku ze svítidla s cílem Maximalizovat účinnost a efektivitu svítidla Omezovat mezní jas zabraňovat oslnění Rovnoměrně osvětlit pracovní plochu Vytvořit příjemný estetický pocit pro osoby 22 MODUS MAGAZIN

25 PŘISAZENÁ SVÍTIDLA - MODUS LL AL vysoká účinnost, výborné optické vlastnosti podélné vysoce leštěné hliníkové lamely lomeného parabolického tvaru příčné lamely matovaný hliník svítidla s touto mřížkou jsou určena zejména do kancelářských, obchodních, školních a podobných prostor ALMAT nižší jas svítidla vytváří příjemný pocit měkkého světla podélné matné hliníkové lamely lomeného parabolického tvaru příčné lamely matovaný hliník svítidla s touto mřížkou jsou určena pro všeobecné použití do kancelářských a obchodních prostor B Typy optických systémů pro MODUS LL: podélné bíle lakované hliníkové lamely lomeného parabolického tvaru příčné lamely bíle lakovaný hliník svítidla s touto mřížkou jsou určena především do chodeb, kuchyněk, sociálních zařízení ALDP svítidla s touto mřížkou jsou určena do kanceláří, místností se zobrazovací technikou, pro pracoviště s vysokými nároky na omezení oslnění optický systém kategorie C2 s omezením mezních jasů pod 200 cd/m 2 v úhlech nad 65 podélné i příčné lamely parabolického tvaru varianty - vysoce leštěný hliník (ALDP) - matovaný hliník (MATDP) Elektrická výstroj Svítidla MODUS LL jsou standardně vystrojena nízkoztrátovou elektromagnetickou tlumivkou (EEI = B), osazena paralelně zapojeným kondenzátorem. Startéry nejsou součástí svítidla. Doporučujeme používat kvalitní startéry od prověřených výrobců. Alternativně je možno svítidla vystrojit elektronickými vysokofrekvenčními předřadníky, případně elektronickými předřadníky stmívatelnými, umožňující plynulou a pohodlnou regulaci úrovně osvětlení v místnosti. Podle způsobu řízení jsou tyto předřadníky analogově (EPSA) využívající 1-10V stejnosměrného napětí nebo digitálně ovládané (EPSD) Varianty svítidel NZ - svítidlo je osazeno nouzovým modulem ( invertor, baterie a signální LED dioda), pro zajištění nouzového osvětlení při výpadku normálního napájení pro dobu 1 nebo 3 hodin. Modul je zapojen vždy pouze na jednu trubici, takže při normálním provozu svítí svítidlo všemi trubicemi, při nouzovém provozu pouze jedním zdrojem (patice této trubice jsou označeny zelenou tečkou 5mm). Svítivost světelného zdroje (trubice) v nouzovém provozu dosahuje 12-20% svítivosti v normálním režimu. Napájení nouzového modulu musí být nevypínatelné a modul musí být připojen na stejnou fázi, jako tlumivky resp. předřadník ve svítidle. OK dvouokruhové provedení svítidla. Vícezdrojová svítidla lze objednat v provedení, kdy zdroje jsou rozděleny na dva na sobě nezávislé okruhy samostatně ovládané vypínačem. Toto řešení je obzvlášť výhodné pro tzv. pochůzkové nebo noční osvětlení, kdy pro úspory el. energie se nechá rozsvícena např. jen jedna trubice ve svítidle, což je dostačující noční osvětlení např. na chodbách a v místech pouze s krátkodobým pobytem osob. Světelné zdroje Svítidla MODUS LL jsou dodávána bez světelných zdrojů zářivek. Pro instalaci do svítidel doporučujeme používat zářivky renomovaných výrobců, čímž je zajištěna kvalita a dlouhá životnost těchto zdrojů. Do kancelářských prostor je možno používat zářivky třípásmové (index MODUS MAGAZIN 23

26 PŘISAZENÁ SVÍTIDLA - MODUS LL podání barev Ra 80-89) nebo pětipásmové (index podání barev Ra ), použití tzv. standardních zářivek norma ČSN EN nepovoluje. Barva světla nemá vliv na svítivost zářivky, pouze ovlivňuje subjektivní pocit uživatelů. Nejčastěji jsou užívány třípásmové zdroje s označením 830 (teple bílá), 840 (studená bílá) nebo 865 (studená denní bílá). Instalace Svítidla je možno instalovat jako přisazená nebo závěsná. Při montáži přímo ke stropu je svítidlo připevněno ve 4 bodech, přes distanční podložky, které zabezpečují zachování větrací mezery mezi svítidlem a podložkou. Pro závěsnou montáž je třeba užít závěsné lankové sady (svítidlo musí být zavěšeno na 4 lankách). Lanka v sadách jsou dlouhá 2 m, přívodní šňůra není součástí této sady. Jako alternativu lze užít trubkové závěsy 54110, zde je však při objednávce nutno specifikovat délku trubek. E - Trubkový závěs, D - Upevnění šroubů (vruty), G - přívod F - Trubkový závěs, E - Upevnění šroubů (vruty), G - Přívod, H - Průběžná montáž (H=G) příkon A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) LL418 4x18W LL136 1x36W LL236 2x36W LL158 1x58W LL258 2x58W Návrh osvětlení kanceláře Kancelář 4x8m, vysoká 3m Požadavek na osvětlenost 500 lx LL236ALDP LL236ALDPEP Praktické řešení osvětlení kanceláře, kdy při velmi nízkých investičních nákladech je dosaženo vysoké hladiny osvětlení současně se zachováním výborných světelných a jasových poměrů. počet svítidel 8 8 osvětlenost Em (lx) celkový příkon soustavy (W) účinnost soustavy (W/m 2 /100lx) 3,88 2,97 24 MODUS MAGAZIN
