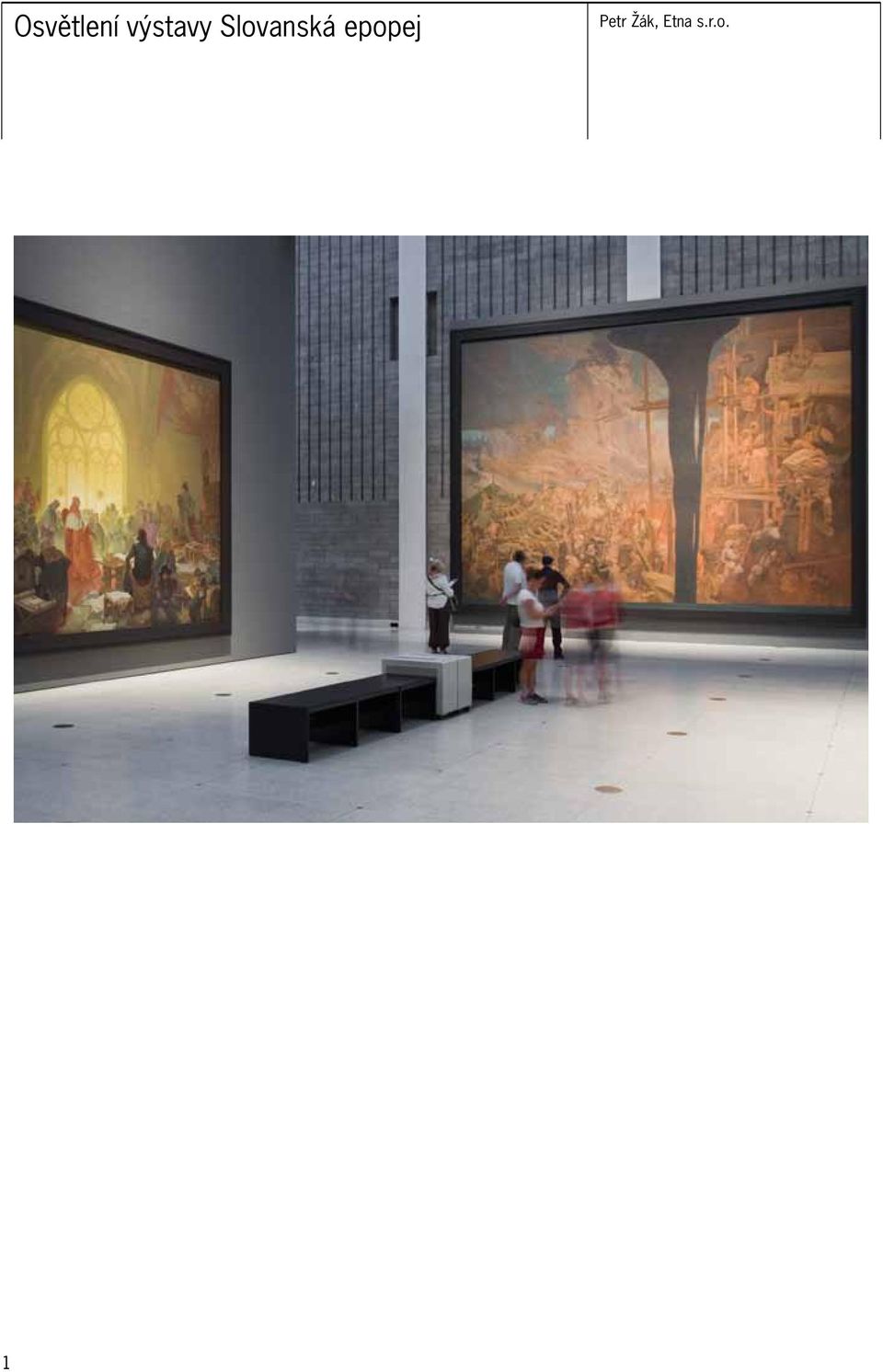

1 Osvětlení výstavy Slovanská epopej Petr Žák, Etna s.r.o. 1

2 Investor Galerie hlavního města Prahy Kurátor PhDr. Karel Srp Architekt akad arch. Emil Zavadil Návrh osvětlení Ing. Petr Žák Realizace Green architecture s.r.o. Svítidla Sydecar, IN90, (iguzzini) Foto Tomáš Bogner 1 V polovině května letošního roku byla v prostorách Veletržního paláce otevřena dlouho očekávaná výstava cyklu obrazů Slovanská epopej od českého malíře Alfonse Muchy. Alfons Mucha ( ), získal mezinárodní slávu a uznání v Paříži na přelomu 19. a 20. století díky svému originálnímu secesnímu dekorativnímu stylu. Smysl své tvorby ale spatřoval v jiném díle, jež považoval za mnohem závažnější v souboru dvaceti monumentálních obrazů Slovanská epopej, na němž pracoval v letech 1912 až Dokončený cyklus byl jako celek poprvé představen veřejnosti na podzim roku 1928 u příležitosti oslav deseti let samostatnosti československého státu ve velké dvoraně tehdy právě dobudovaného Veletržního paláce. Tematické rozpětí Slovanské epopeje sahá od působivých představ slovanského dávnověku a uctívání pohanských božstev, přes znázornění historicky doložených událostí, až po závěrečnou vizi duchovního významu Slovanstva pro celé lidstvo. Cyklus 20 obrazů inspirovaných slovanskou mytologií a dějinami Čechů a Moravanů se tak vrací na místo, kde byl v roce 1928 poprvé představen veřejnosti. Současná instalace vychází z Muchova původního obsahového rozvržení Slovanské epopeje, z časového sledu jednotlivých témat a odkrývá vnitřní vazby mezi obrazy a vyzdvihuje hlavní záměr rozsáhlého díla. Náročnost realizace výstavy spočívala nejen v zajištění odpovídajícího prostoru pro exponáty tak velkých rozměrů, největší plátna mají rozměry 8,1x6,1m (obr. 1), ale také ve vhodném dispozičním a výtvarném řešení a v zajištění odpovídajících mikroklimatických podmínek, jejichž součástí jsou také podmínky světelné. Z pohledu ochrany vystavených exponátů bylo požadováno, aby osvětlenosti na exponátech nepřekročily hodnotu 150 lx a aby bylo eliminováno UV záření. Z pohledu vizuálního měly být obrazy plynule a rovnoměrně osvětleny, bez výrazného a zřejmého světelné zdůrazňování. 2

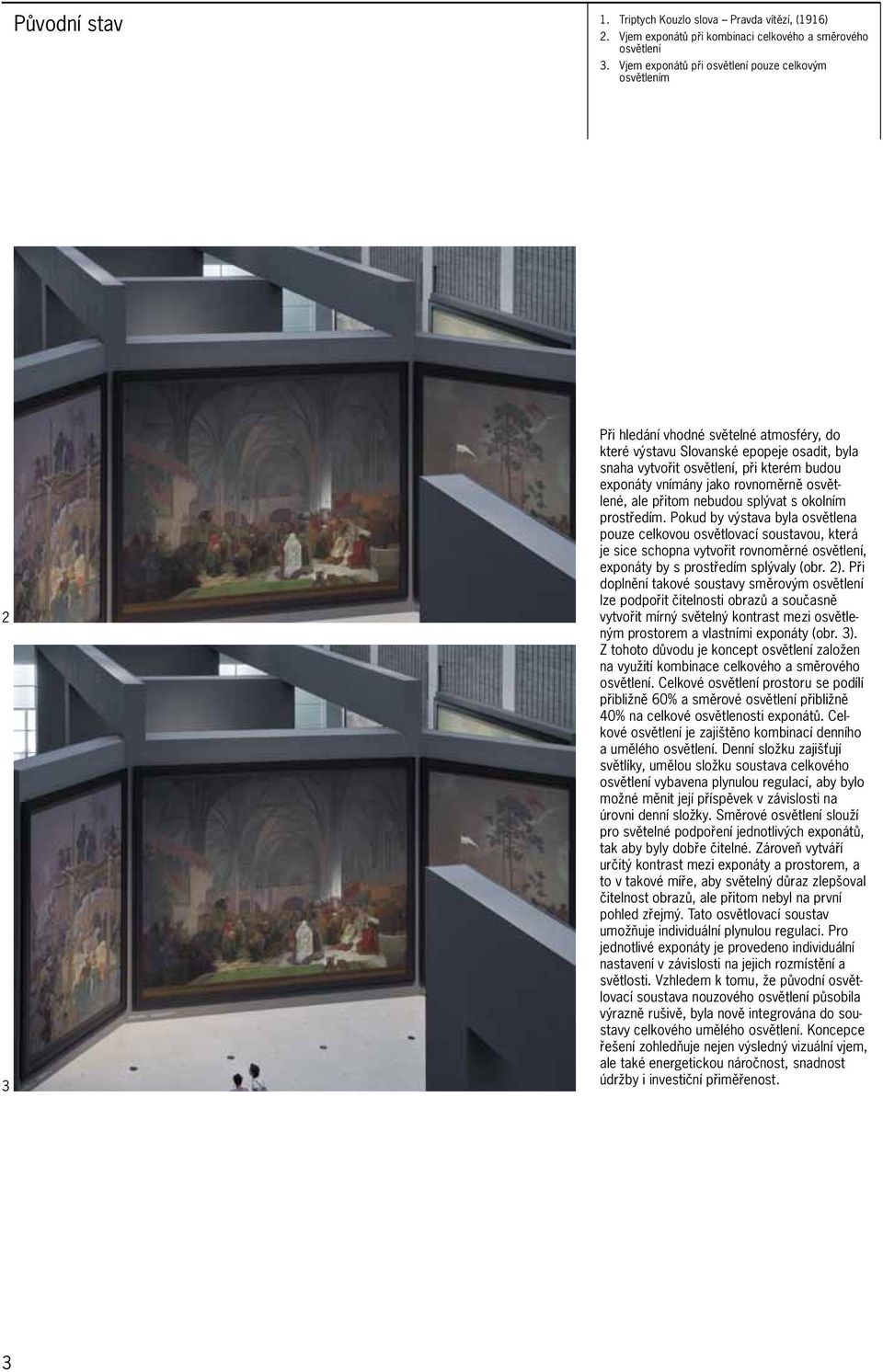

3 Původní stav 1. Triptych Kouzlo slova Pravda vítězí, (1916) 2. Vjem exponátů při kombinaci celkového a směrového osvětlení 3. Vjem exponátů při osvětlení pouze celkovým osvětlením 2 3 Při hledání vhodné světelné atmosféry, do které výstavu Slovanské epopeje osadit, byla snaha vytvořit osvětlení, při kterém budou exponáty vnímány jako rovnoměrně osvětlené, ale přitom nebudou splývat s okolním prostředím. Pokud by výstava byla osvětlena pouze celkovou osvětlovací soustavou, která je sice schopna vytvořit rovnoměrné osvětlení, exponáty by s prostředím splývaly (obr. 2). Při doplnění takové soustavy směrovým osvětlení lze podpořit čitelnosti obrazů a současně vytvořit mírný světelný kontrast mezi osvětleným prostorem a vlastními exponáty (obr. 3). Z tohoto důvodu je koncept osvětlení založen na využití kombinace celkového a směrového osvětlení. Celkové osvětlení prostoru se podílí přibližně 60% a směrové osvětlení přibližně 40% na celkové osvětlenosti exponátů. Celkové osvětlení je zajištěno kombinací denního a umělého osvětlení. Denní složku zajišťují světlíky, umělou složku soustava celkového osvětlení vybavena plynulou regulací, aby bylo možné měnit její příspěvek v závislosti na úrovni denní složky. Směrové osvětlení slouží pro světelné podpoření jednotlivých exponátů, tak aby byly dobře čitelné. Zároveň vytváří určitý kontrast mezi exponáty a prostorem, a to v takové míře, aby světelný důraz zlepšoval čitelnost obrazů, ale přitom nebyl na první pohled zřejmý. Tato osvětlovací soustav umožňuje individuální plynulou regulaci. Pro jednotlivé exponáty je provedeno individuální nastavení v závislosti na jejich rozmístění a světlosti. Vzhledem k tomu, že původní osvětlovací soustava nouzového osvětlení působila výrazně rušivě, byla nově integrována do soustavy celkového umělého osvětlení. Koncepce řešení zohledňuje nejen výsledný vizuální vjem, ale také energetickou náročnost, snadnost údržby i investiční přiměřenost. 3

vnímány jako rovnoměrně osvětlené, ale přitom nebudou splývat s okolním prostředím.

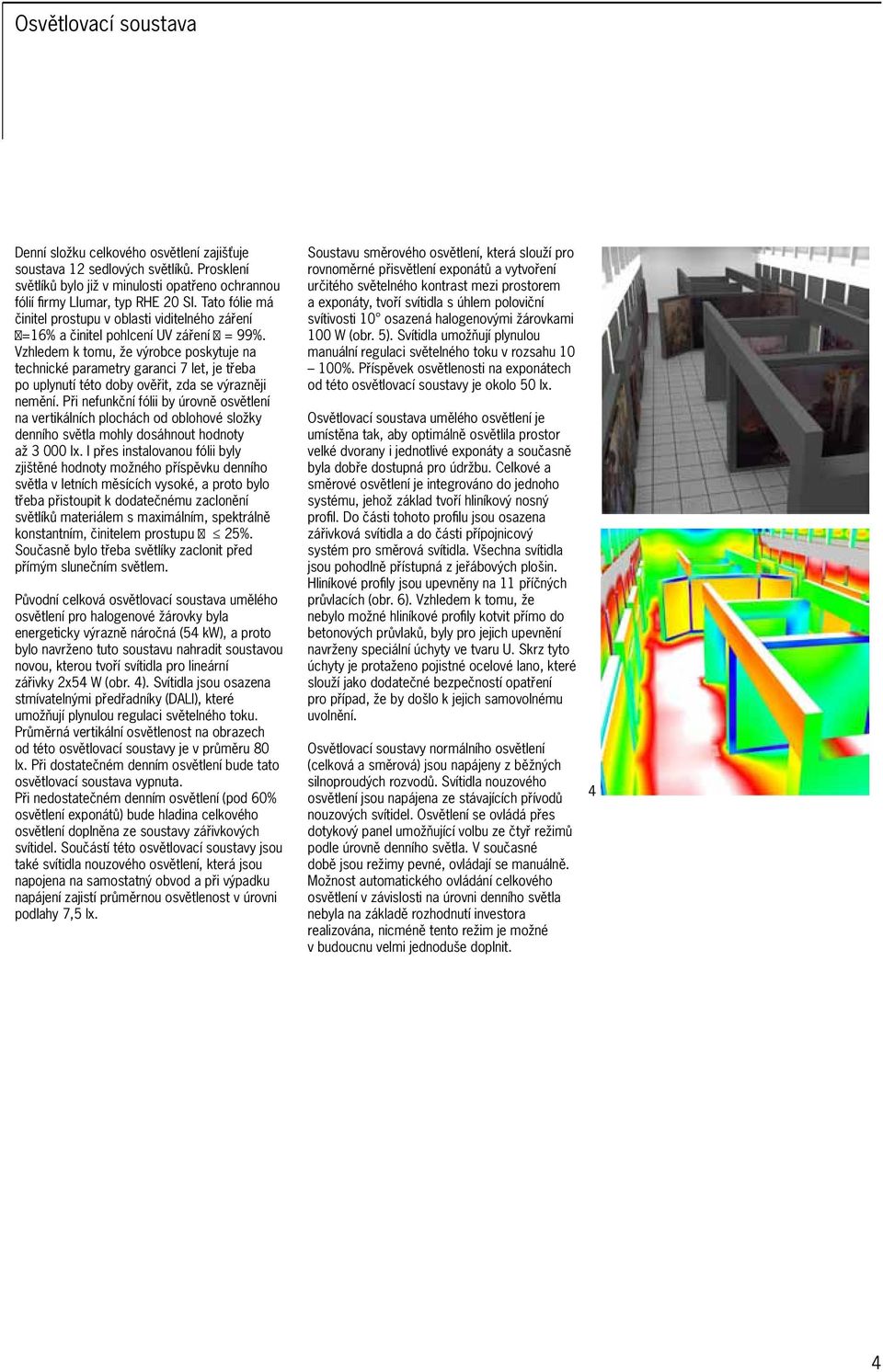

4 Osvětlovací soustava Denní složku celkového osvětlení zajišťuje soustava 12 sedlových světlíků. Prosklení světlíků bylo již v minulosti opatřeno ochrannou fólií firmy Llumar, typ RHE 20 SI. Tato fólie má činitel prostupu v oblasti viditelného záření =16% a činitel pohlcení UV záření = 99%. Vzhledem k tomu, že výrobce poskytuje na technické parametry garanci 7 let, je třeba po uplynutí této doby ověřit, zda se výrazněji nemění. Při nefunkční fólii by úrovně osvětlení na vertikálních plochách od oblohové složky denního světla mohly dosáhnout hodnoty až lx. I přes instalovanou fólii byly zjištěné hodnoty možného příspěvku denního světla v letních měsících vysoké, a proto bylo třeba přistoupit k dodatečnému zaclonění světlíků materiálem s maximálním, spektrálně konstantním, činitelem prostupu 25%. Současně bylo třeba světlíky zaclonit před přímým slunečním světlem. Původní celková osvětlovací soustava umělého osvětlení pro halogenové žárovky byla energeticky výrazně náročná (54 kw), a proto bylo navrženo tuto soustavu nahradit soustavou novou, kterou tvoří svítidla pro lineární zářivky 2x54 W (obr. 4). Svítidla jsou osazena stmívatelnými předřadníky (DALI), které umožňují plynulou regulaci světelného toku. Průměrná vertikální osvětlenost na obrazech od této osvětlovací soustavy je v průměru 80 lx. Při dostatečném denním osvětlení bude tato osvětlovací soustava vypnuta. Při nedostatečném denním osvětlení (pod 60% osvětlení exponátů) bude hladina celkového osvětlení doplněna ze soustavy zářivkových svítidel. Součástí této osvětlovací soustavy jsou také svítidla nouzového osvětlení, která jsou napojena na samostatný obvod a při výpadku napájení zajistí průměrnou osvětlenost v úrovni podlahy 7,5 lx. Soustavu směrového osvětlení, která slouží pro rovnoměrné přisvětlení exponátů a vytvoření určitého světelného kontrast mezi prostorem a exponáty, tvoří svítidla s úhlem poloviční svítivosti 10 osazená halogenovými žárovkami 100 W (obr. 5). Svítidla umožňují plynulou manuální regulaci světelného toku v rozsahu %. Příspěvek osvětlenosti na exponátech od této osvětlovací soustavy je okolo 50 lx. Osvětlovací soustava umělého osvětlení je umístěna tak, aby optimálně osvětlila prostor velké dvorany i jednotlivé exponáty a současně byla dobře dostupná pro údržbu. Celkové a směrové osvětlení je integrováno do jednoho systému, jehož základ tvoří hliníkový nosný profil. Do části tohoto profilu jsou osazena zářivková svítidla a do části přípojnicový systém pro směrová svítidla. Všechna svítidla jsou pohodlně přístupná z jeřábových plošin. Hliníkové profily jsou upevněny na 11 příčných průvlacích (obr. 6). Vzhledem k tomu, že nebylo možné hliníkové profily kotvit přímo do betonových průvlaků, byly pro jejich upevnění navrženy speciální úchyty ve tvaru U. Skrz tyto úchyty je protaženo pojistné ocelové lano, které slouží jako dodatečné bezpečností opatření pro případ, že by došlo k jejich samovolnému uvolnění. Osvětlovací soustavy normálního osvětlení (celková a směrová) jsou napájeny z běžných silnoproudých rozvodů. Svítidla nouzového osvětlení jsou napájena ze stávajících přívodů nouzových svítidel. Osvětlení se ovládá přes dotykový panel umožňující volbu ze čtyř režimů podle úrovně denního světla. V současné době jsou režimy pevné, ovládají se manuálně. Možnost automatického ovládání celkového osvětlení v závislosti na úrovni denního světla nebyla na základě rozhodnutí investora realizována, nicméně tento režim je možné v budoucnu velmi jednoduše doplnit. 4 4

Vzhledem k tomu, že výrobce poskytuje na technické parametry garanci 7 let, je třeba po uplynutí této doby ověřit, zda se výrazněji nemění.

5 Svítidla a světelné zdroje 4. Vizualizace návrhu celkového umělého osvětlení 5. Směrová svítidla Sydecar pro halogenovou žárovku 100W (iguzzini) 6. Upevnění osvětlovací soustavy na příčných průvlacích 5 Pro celkové a nouzové osvětlení bude použita zářivková svítidla pro lineární zářivky 2x54W s rozptylným opálovým krytem. Svítidla jsou osazena stmívatelnými předřadníky DALI a jsou integrována do společného modulu s napájecí lištou Součástí průběžného přípojnicového vedení uvnitř hliníkového profilu jsou tři samostatné okruhy a jeden řídicí okruh. Na jeden silový okruh jsou připojena svítidla pro celkové normální osvětlení, na druhý okruh svítidla pro nouzové osvětlení a na třetí svítidla směrová. Svítidla pro celkové a nouzové osvětlení jsou osazena lineárními zářivkami 54W se světelným tokem lm, teplotou chromatičnosti 4000K, indexem podání barev 80 a dobou života hodin. Celkový příkon soustavy celkového osvětlení je 13 kw. Pro směrové osvětlení exponátů jsou použita směrová svítidla pro halogenové žárovky 100 W s manuální plynulou regulací světelného toku. Optický systém svítidla vytváří křivku svítivosti s úhlem poloviční svítivosti 10. Směrová svítidla jsou osazena halogenovými žárovkami 100 W se světelným tokem lm, teplotou chromatičnosti 3000 K, indexem podání barev 100 a dobou života hodin. Celkový příkon soustavy směrových svítidel je 12 kw. 6 5

Svítidla jsou osazena stmívatelnými předřadníky DALI a jsou integrována do společného modulu s napájecí lištou Součástí průběžného přípojnicového vedení uvnitř hliníkového profilu jsou tři samostatné
