Všeobecná ženijní podpora. T2/8 - Geomatická podpora, údaje o zemském povrchu

Transkript

1 Všeobecná ženijní podpora T2/8 - Geomatická podpora, údaje o zemském povrchu Cvičení Operační program Vzdělávání pro konkurenceschopnost Název projektu: Inovace magisterského studijního programu Fakulty ekonomiky a managementu Registrační číslo projektu: CZ.1.07/2.2.00/

2 Cíl cvičení: Objasnit význam geomatické podpory s ohledem na potřeby jednotek ženijního vojska. Objasnit význam základních pojmů v oblasti údajů o zemském povrchu.

3 Obsah cvičení 1. Úvod 2. Geomatická podpora 3. Úkoly geomatické podpory 4. Závěr

4 1. Úvod Geomatika ( geomatics ) je podle normy ISO definována jako vědecký a technický interdisciplinární obor zabývající se sběrem, distribucí, ukládáním, analýzou, zpracováním a prezentací geografických dat nebo geografických informací. Vývoj oboru Na počátku teprve padesátileté historie takto u nás pojmenovaného oboru se nejprve objevuje termín géomatique jehož původcem je Francouz Jean Denegre (kolem roku 1965). Z Francie se zakrátko dostal tento termín do francouzsky mluvící části Kanady (provincie Québec) a také v Kanadě bylo záhy vytvořeno anglické synonymum geomatics, které se rychle rozšířilo do Spojených států amerických a odtud do Austrálie, Oceánie, Velké Británie a Irska.

5 1. Úvod Geomatika v současném českém pojetí je širším integrovaným vědním oborem převážně zaměřeným na sběr základních geografických dat různými způsoby měření, jejich prvotní zpracování a distribuci. Samotný termín se však, až na malé výjimky, v České republice příliš nerozšířil. Prof. G. Konecny (Hannover) uvádí v anglicky psané učebnici Geoinformation (2002), že integrovaný obor, založený zejména na globálním určování polohy (GPS), dálkovém průzkumu Země a digitální fotogrammetrii pro sběr geodat a na technologii GIS pro manipulaci s těmito daty a jejich výstup, se nazývá německy Geoinformation nebo Geo-Information.

6 1. Úvod GEOMATIKA (geoinformatika) (soubor vědeckých měření povrchu země) je termín používaný pro popis těch přírodovědeckých a inženýrských činností, jež jsou zahrnuty v procesu: shromažďování; uchovávání; analýzy; zpracovávání; prezentace; šíření; správy informací o zemském povrchu.

7 1. Úvod Podpora informacemi o zemském povrchu zahrnuje: odpovědnost za aktualizaci, opravu a udržování databáze informací o zemském povrchu, včetně papírových map; poskytování omezených výrobních kapacit; distribuci geografických dat, včetně mapování a elektronického kopírování dat; další produkty obsahující informace o zemském povrchu využitelné pro analýzu terénu; zabezpečování týmů k analýze terénu pro jednotky (útvary) úkolových uskupení a provádění měření v terénu.

8 2. Geomatická podpora Podpora informacemi o zemském povrchu je nezbytná pro vedení moderních vojenských operací. Každý zbraňový systém, bojová jednotka, letadlo a loď potřebují nějaký druh informací o zemském povrchu pro rozvinutí, navigaci, manévr a boj.

9 2. Geomatická podpora Pro jak získávání, tak ověřování dat, je nezbytná spolupráce s příslušníky G2, ženijními a průzkumnými jednotkami. Rovněž je nezbytná spolupráce s odpovídajícím štábem ve vztahu k poskytování informací o zemském povrchu hostitelským státem.

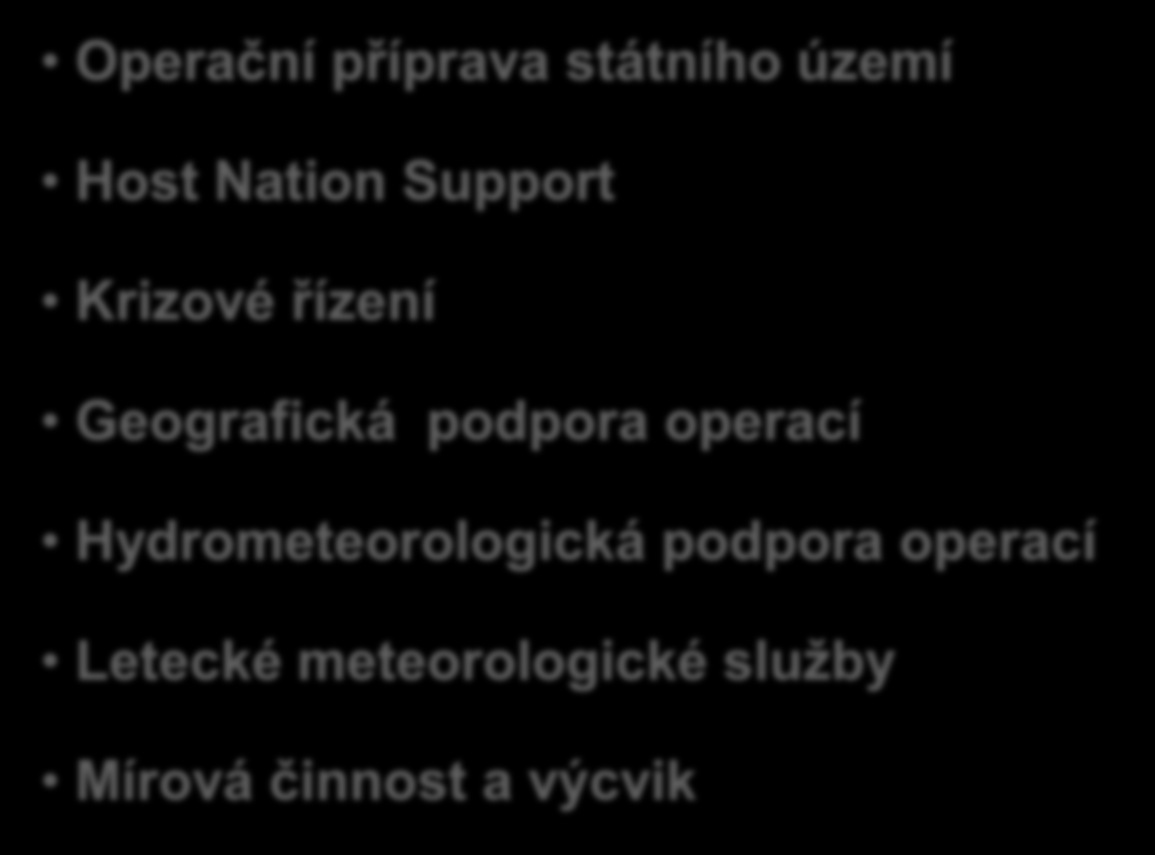

10 2. Geomatická podpora Působnost GeoSl AČR a HMSl AČR: (geografická služba a hydrometeorologická služba) Operační příprava státního území Host Nation Support Krizové řízení Geografická podpora operací Hydrometeorologická podpora operací Letecké meteorologické služby Mírová činnost a výcvik

11 2. Geomatická podpora Geografické a hydrometeorologické zabezpečení činností ozbrojených sil Hlavní rysy: Nepřetržitost Dostupnost Spolehlivost Včasnost Interoperabilita

12 3. Úkoly geomatické podpory Úkoly podle ATP-52(B) UDRŽOVÁNÍ DATABÁZE Složky zpracovávající data o zemském povrchu poskytují polní podporu uživatelům mapových podkladů jak v tištěné podobě, tak i ve formě softwaru. Je nezbytné zajistit, aby informace o zemském povrchu byly běžně dostupné, aktualizované a distribuované v rámci celého prostoru činnosti. Protože personál zpracovávající data o zemském povrchu může také udržovat databáze ve vztahu k minám, UXO a ženijnímu zpravodajství, je zde požadavek na úzkou spolupráci s příslušníky EOD specializace a ženijního zpravodajství. PRODUKCE Složky zpracovávající data o zemském povrchu mají omezený potenciál pro poskytování grafické podpory (tisku) pro štáb a tvorbu geomatických produktů, včetně mapování. Vysokorychlostní a velkokapacitní reprografické kapacity však nemusejí být dostupné v poli, v takovémto případě musí být zajišťovány prostředky zařízení národních základen.

13 3. Úkoly geomatické podpory DISTRIBUCE GEOGRAFICKÝCH INFORMACÍ Složky zpracovávající data o zemském povrchu jsou úkolovány zřizovat místa pro zásobování mapami, začleněných do uskupení/útvarů vyšší úrovně a regionálních nebo národních sítí. Odpovědnost zahrnuje dopravu, přijímání, katalogizaci a vytváření zdrojů geomatických dat jak v tištěné podobě, tak i ve formě softwaru. Tato odpovědnost nezahrnuje dodání polním jednotkám, což zůstává úkolem logistické podpory. ANALÝZA TERÉNU Studie analýz terénu jsou prováděny s cílem pochopit specifické zájmy velitele vzhledem k terénu, a jak terén bude ovlivňovat realizaci plánu. Analýzy terénu pozůstávají z aplikování klasických pracovních postupů a iniciativy k vytvoření analýzy terénu jako výstupu s využitím databází informací o terénu společně s dalšími zdroji. Tento proces nezahrnuje sběr informací. Poskytované informace z analýz terénu jsou využívány ženisty v rámci G2/G3/G4 a dalšími příslušníky uskupení/útvaru při plánování operací.

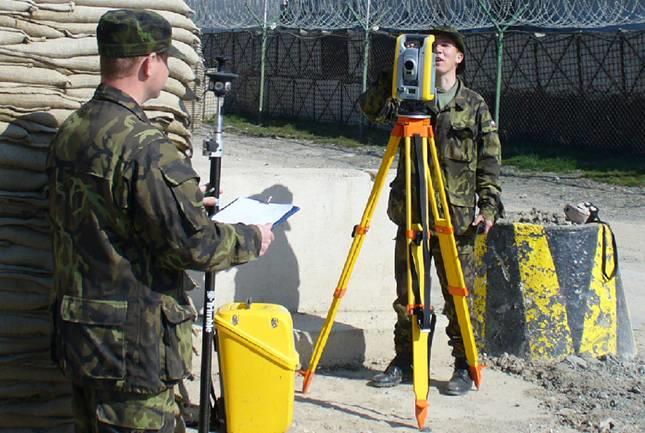

14 3. Úkoly geomatické podpory TERÉNNÍ PRŮZKUM (Polní zaměřování) Složky zpracovávající data o zemském povrchu poskytují na úrovni bojiště měřičskou podporu různým druhům zbraňových systémů. Realizují také systém globální navigace GPS (global positioning systém) nebo pozemní mapování pokud je vyžadováno a mohou shromažďovat data pro tvorbu úkolově specifického mapování buď ze zemského povrchu, nebo z obrazového materiálu. Další úkoly mohou zahrnovat zaměření zátarasů a navigační poradenství. VYTVÁŘENÍ GEOGRAFICKÉHO OBRAZOVÉHO MATERIÁLU Ačkoliv většina obrazového materiálu je dodávána od a pro G2, pracovníci zpracovávající data o zemském povrchu mají také přístup k obrazovému materiálu, jež může být využit pro tvorbu obrazových map a grafiky pro prvky G3. Toto vyžaduje úzkou spolupráci s G2 pro zajištění nejvhodnějšího určení priorit/klasifikace, protože zdroje obrazového materiálu budou často stejné.

15 3. Úkoly geomatické podpory VELENÍ A ŘÍZENÍ Pro všechny operace na stupni divize a výše je nezbytné ustanovit náčelníka geografické služby, začleněného ve velitelství nadřízeného stupně. Tito náčelníci zodpovídají za koordinaci geografických požadavků pro operaci. Úkoly zahrnují produkci mapových tiskových forem, návody na použití informací o geodetických a souřadnicových systémech pro válčiště, výklad všech informací v oblasti mezi vnitřním a vnějším rámem mapy, stanovení priorit pro geografickou podporu a poradenství pro velitele uskupení/útvaru v oblasti informací o zemském povrchu. Velitelský prvek řízení pracovníků zpracovávajících data o zemském povrchu může být umístěn s G2,G3 nebo ženijní skupinou/oddělením, jak stát/uskupení/útvar uzná za vhodné, rozhodující je, že spolupráce mezi všemi články štábu je nezbytná pro zajištění, že podpora informacemi o zemském povrchu je prováděna nejúčinněji.

16 3. Úkoly geomatické podpory Úkoly podle Vševojsk-2-2 TOPOGRAFICKO-GEODETICKÁ PODPORA Topografická podpora vytváří orgánům velení ženijního vojska podmínky pro včasné a reálné naplánování použití útvarů a jednotek ženijního vojska a úspěšné splnění stanovených úkolů ženijní podpory včasným dodáním topograficko-geodetických podkladů o terénu v prostorech jejich činnosti. Nejdůležitějším požadavkem kladeným na topograficko-geodetické údaje je jejich přesnost, hodnověrnost a včasnost doručení. Topografická podpora útvarů a jednotek ŽV se organizuje na základě rozhodnutí velitele v souladu s rozhodnutím nadřízeného. Organizátorem topo-geo podpory je náčelník štábu útvaru, u jednotek organizuje tuto činnost velitel jednotky.

17 3. Úkoly geomatické podpory HYDROMETEROLOGICKÁ PODPORA Umožňuje zohlednit hydrometeorologické podmínky při plánování a použití útvarů a jednotek ŽV a využít je k efektivnímu použití ženijních sil a prostředků při plnění úkolů ženijní podpory. K hlavním úkolům hydrometeo podpory patří: - informování o meteorologické situaci v prostorech činnosti jednotek ŽV; - příprava údajů pro předpověď o hodnocení prostorů zaplavení a šíření požárů; - příprava údajů o průchodnosti terénu. Organizátorem hydrometeo podpory je u útvarů ŽV náčelník štábu a u jednotek velitel jednotky.

18 3. Úkoly geomatické podpory GPS (Global Positioning Systém) Jde o vynález americké armády. V provozu je od r Tehdy to byla přísně utajovaná technologie, ke které měli přístup jen pečlivě vybraní jedinci. Co to je GPS? GPS je systém, který je tvořen 26 vesmírnými družicemi, které vysílají na zemský povrch svůj signál. Druhou částí je vlastní přijímač, který vždy zachytí signál z několika satelitů a z jejich vzájemné polohy dokáže velmi přesně spočítat vaši polohu. Běžné nejlevnější GPS přijímače mají přesnost kolem několika metrů (což v běžných podmínkách plně dostačuje), vojenské pracují až s centimetrovou přesností. GPS přijímač je dnes velikosti mobilního telefonu. Existují ale i jako moduly pro notebooky či kapesní počítače. Přijímač nám umožňuje zadat plánovanou cestu (zadáte kontrolní body, a na displeji se Vám ukazuje směr) další funkce jsou určení: nadmořské výšky, přesné polohy, digitální kompas, výpočet průměrné rychlosti, záznam průběhu převýšení aj. Využití GPS není jen pro turisty a armádu, ale také pro záchranné složky, námořní dopravu, letectví, policii a vůbec všude tam kde je třeba rychle a přesně znát svou polohu.

19 3. Úkoly geomatické podpory Česká republika Geografická podpora Sběr, správa, aktualizace, zpracování a distribuce geografických informací Poskytování služeb geografické podpory systému řízení a velení resortu Zabezpečení zeměměřických činností pro obranu státu Geografická podpora orgánů KŘ a IZS Příprava standardizovaných geoprostorových dat a informací

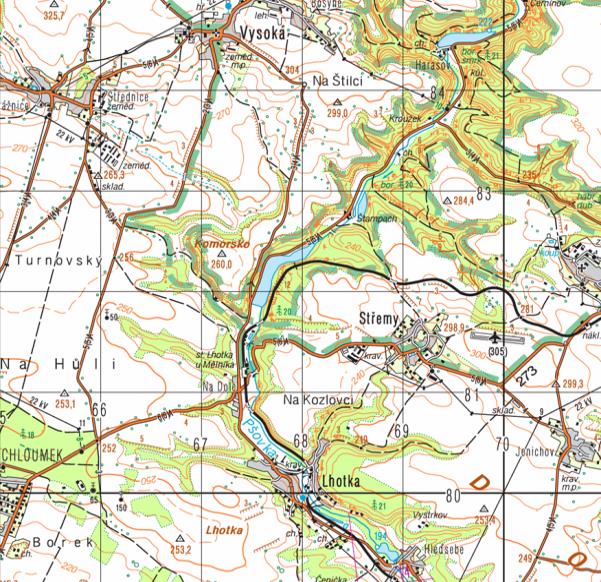

20 3. Úkoly geomatické podpory Topografické mapy

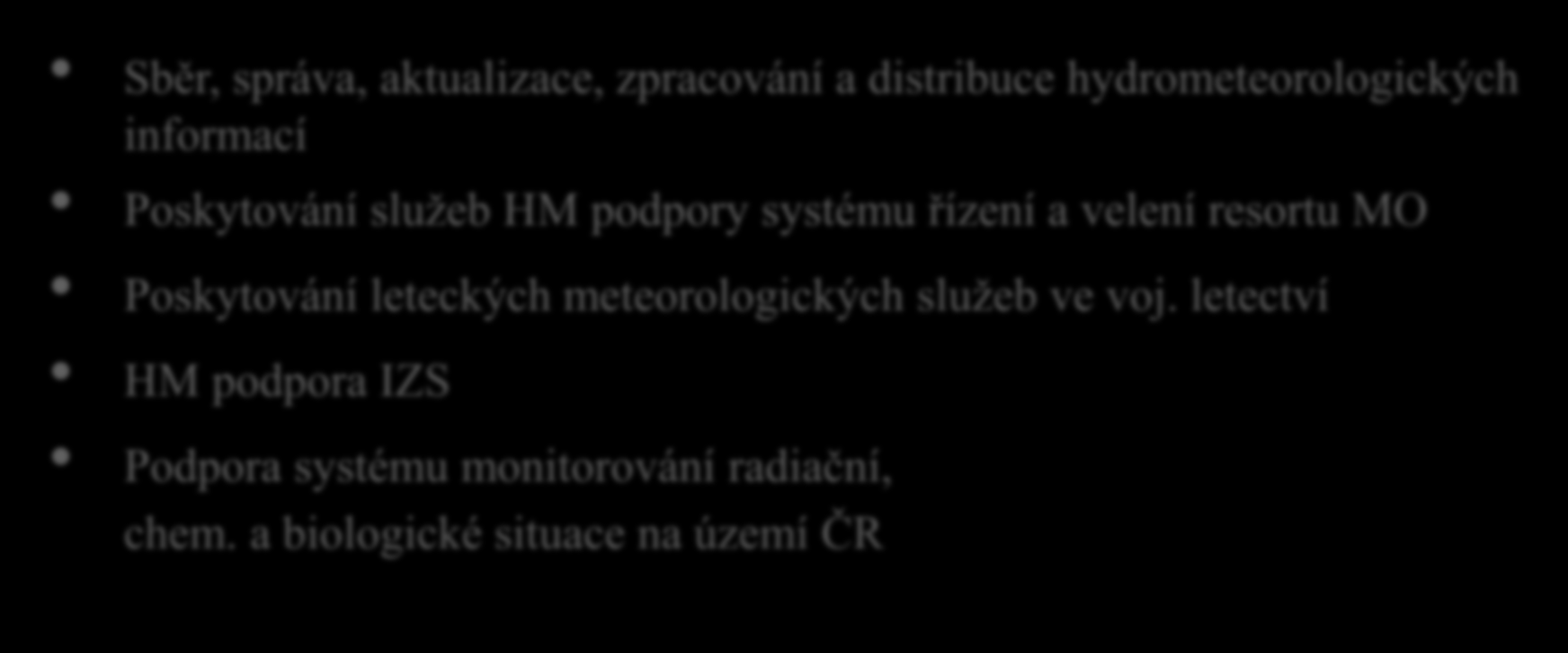

21 3. Úkoly geomatické podpory Česká republika Hydrometeorologická podpora Sběr, správa, aktualizace, zpracování a distribuce hydrometeorologických informací Poskytování služeb HM podpory systému řízení a velení resortu MO Poskytování leteckých meteorologických služeb ve voj. letectví HM podpora IZS Podpora systému monitorování radiační, chem. a biologické situace na území ČR

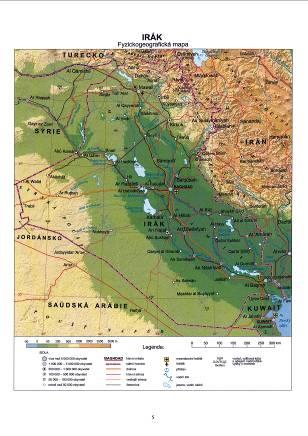

22 3. Úkoly geomatické podpory Geografické a hydrometeorologické zabezpečení zahraničních operací Kábul

23 4. Závěr Geomatické skupiny (složky zpracovávající data o zemském povrchu) poskytují uživatelům praktické zabezpečení mapovými podklady jak v tištěné podobě, tak i ve formě softwaru. Je nezbytné zajistit, aby informace o zemském povrchu byly běžně dostupné, aktualizované a distribuované v rámci celého prostoru činnosti (operace). Protože personál, zpracovávající data o zemském povrchu, může také udržovat databáze ve vztahu k minám, nevybuchlé munici a k ženijní podpoře zpravodajství, je zde požadavek na úzkou spolupráci složek zpracovávajících data o zemském povrchu s příslušníky EOD specializace a ženijní podpory zpravodajství.

24 4. Závěr Od složek zpracovávajících data o zemském povrchu je požadováno zřizování míst pro zásobování mapami, začleněných do svazků (útvarů) vyšší úrovně a regionálních nebo národních sítí. V jejich odpovědnosti je doprava, přijímání, katalogizace a vytváření zdrojů geomatických dat jak v tištěné podobě, tak i ve formě softwaru. Tato odpovědnost nezahrnuje dodání dat o zemském povrchu uživatelům (jednotkám) v polních podmínkách, což zůstává úkolem logistické podpory. Studie analýz terénu jsou prováděny s cílem pochopit specifické záměry velitele vzhledem k terénu a to jak bude terén ovlivňovat realizaci plánu operace. Analýzy terénu pozůstávají z aplikování klasických pracovních postupů a iniciativy při tvorbě analýzy terénu jako výstupu s využitím databází informací o terénu společně s dalšími zdroji. Poskytované informace z analýz terénu jsou využívány příslušníky ženijní specializace působícími v rámci oddělení G2/G3/G4 a dalšími příslušníky štábu svazku (útvaru) při plánování operací.

25 4. Závěr Přesto, že většina obrazového materiálu je dodávána od a pro oddělení G2 štábu, pracovníci zpracovávající data o zemském povrchu mají také přístup k obrazovému materiálu, jež může být využit pro tvorbu obrazových map a grafiky pro složky oddělení G3 štábu. Toto vyžaduje úzkou spolupráci s oddělením G2 štábu pro zajištění nejvhodnějšího určení priorit, protože zdroje obrazového materiálu budou často stejné. Jak pro získávání, tak ověřování dat, je nezbytná spolupráce s příslušníky G2, ženijními a průzkumnými jednotkami.

26 Základní a doporučená literatura: 1. ZELENÝ, J. (S ) Všeobecná ženijní podpora. Brno: UO, 2011; 2. STANAG 2394-ATP-52(B) Ženijní doktrína pozemních sil; 3. Návrh předpisu Vševojsk-2-2. Ženijní zabezpečení boje. Praha 2004; 4. Zákony a Nařízení vlády ČR; 5. Dokumenty NATO; 6. Mezinárodní dohody.

27 Úkoly pro samostatnou práci: Charakterizujte všeobecně geomatickou podporu. Objasněte, kdo se v AČR nebo na štábu útvaru zabývá sběrem dat o zemském povrchu a k čemu jsou tyto informace využívány. Stručně popište úkoly, které se v rámci geomantické podpory plní.
