1 MIMO / Bezdrátové lokální sítě / Fast Ethernet Série širokopásmových routerů BR-6218Mg / BR-6215SMg / BR-6215SRg BR-6304Wg / BR-6204Wg / BR-6104KP / BR-6104K Průvodce rychlou instalací Verze 2.0 / Říjen 2006

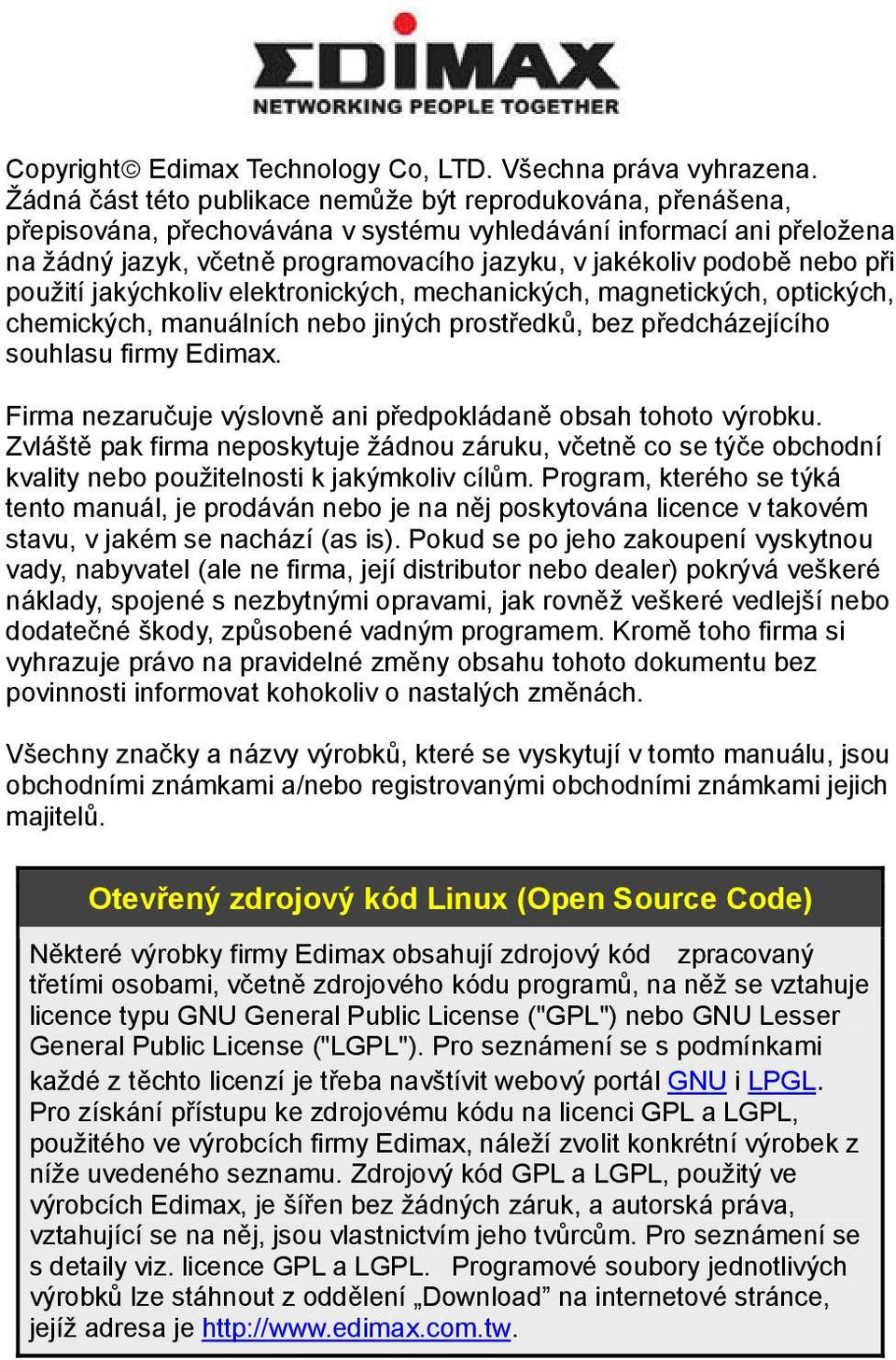

2 Copyright Edimax Technology Co, LTD. Všechna práva vyhrazena. Žádná část této publikace nemůže být reprodukována, přenášena, přepisována, přechovávána v systému vyhledávání informací ani přeložena na žádný jazyk, včetně programovacího jazyku, v jakékoliv podobě nebo při použití jakýchkoliv elektronických, mechanických, magnetických, optických, chemických, manuálních nebo jiných prostředků, bez předcházejícího souhlasu firmy Edimax. Firma nezaručuje výslovně ani předpokládaně obsah tohoto výrobku. Zvláště pak firma neposkytuje žádnou záruku, včetně co se týče obchodní kvality nebo použitelnosti k jakýmkoliv cílům. Program, kterého se týká tento manuál, je prodáván nebo je na něj poskytována licence v takovém stavu, v jakém se nachází (as is). Pokud se po jeho zakoupení vyskytnou vady, nabyvatel (ale ne firma, její distributor nebo dealer) pokrývá veškeré náklady, spojené s nezbytnými opravami, jak rovněž veškeré vedlejší nebo dodatečné škody, způsobené vadným programem. Kromě toho firma si vyhrazuje právo na pravidelné změny obsahu tohoto dokumentu bez povinnosti informovat kohokoliv o nastalých změnách. Všechny značky a názvy výrobků, které se vyskytují v tomto manuálu, jsou obchodními známkami a/nebo registrovanými obchodními známkami jejich majitelů. Otevřený zdrojový kód Linux (Open Source Code) Některé výrobky firmy Edimax obsahují zdrojový kód zpracovaný třetími osobami, včetně zdrojového kódu programů, na něž se vztahuje licence typu GNU General Public License ("GPL") nebo GNU Lesser General Public License ("LGPL"). Pro seznámení se s podmínkami každé z těchto licenzí je třeba navštívit webový portál GNU i LPGL. Pro získání přístupu ke zdrojovému kódu na licenci GPL a LGPL, použitého ve výrobcích firmy Edimax, náleží zvolit konkrétní výrobek z níže uvedeného seznamu. Zdrojový kód GPL a LGPL, použitý ve výrobcích Edimax, je šířen bez žádných záruk, a autorská práva, vztahující se na něj, jsou vlastnictvím jeho tvůrcům. Pro seznámení se s detaily viz. licence GPL a LGPL. Programové soubory jednotlivých výrobků lze stáhnout z oddělení Download na internetové stránce, jejíž adresa je

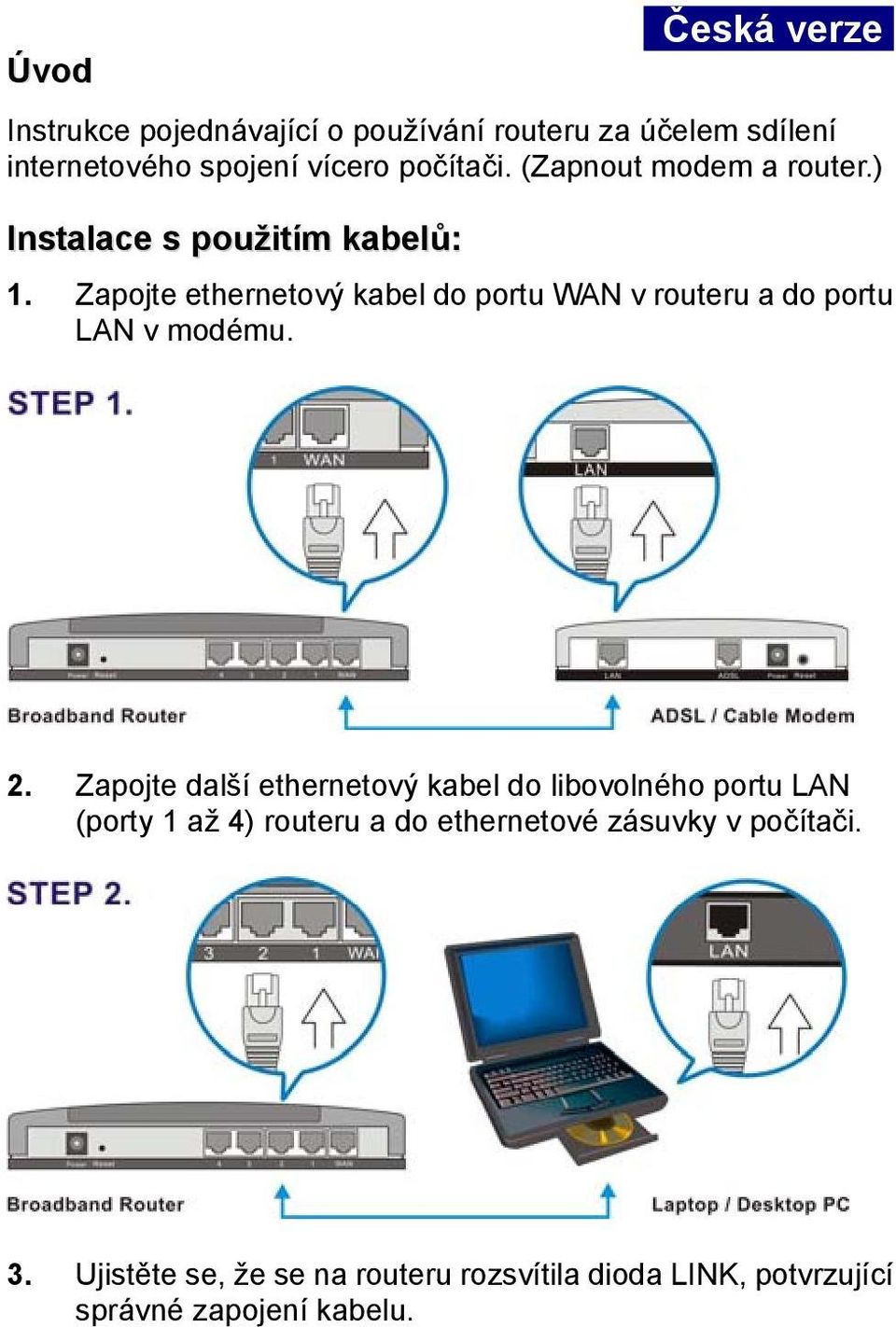

3 Úvod Česká verze. Instrukce pojednávající o používání routeru za účelem sdílení internetového spojení vícero počítači. (Zapnout modem a router.) Instalace s použitím kabelů: 1. Zapojte ethernetový kabel do portu WAN v routeru a do portu LAN v modému. 2. Zapojte další ethernetový kabel do libovolného portu LAN (porty 1 až 4) routeru a do ethernetové zásuvky v počítači. 3. Ujistěte se, že se na routeru rozsvítila dioda LINK, potvrzující správné zapojení kabelu.

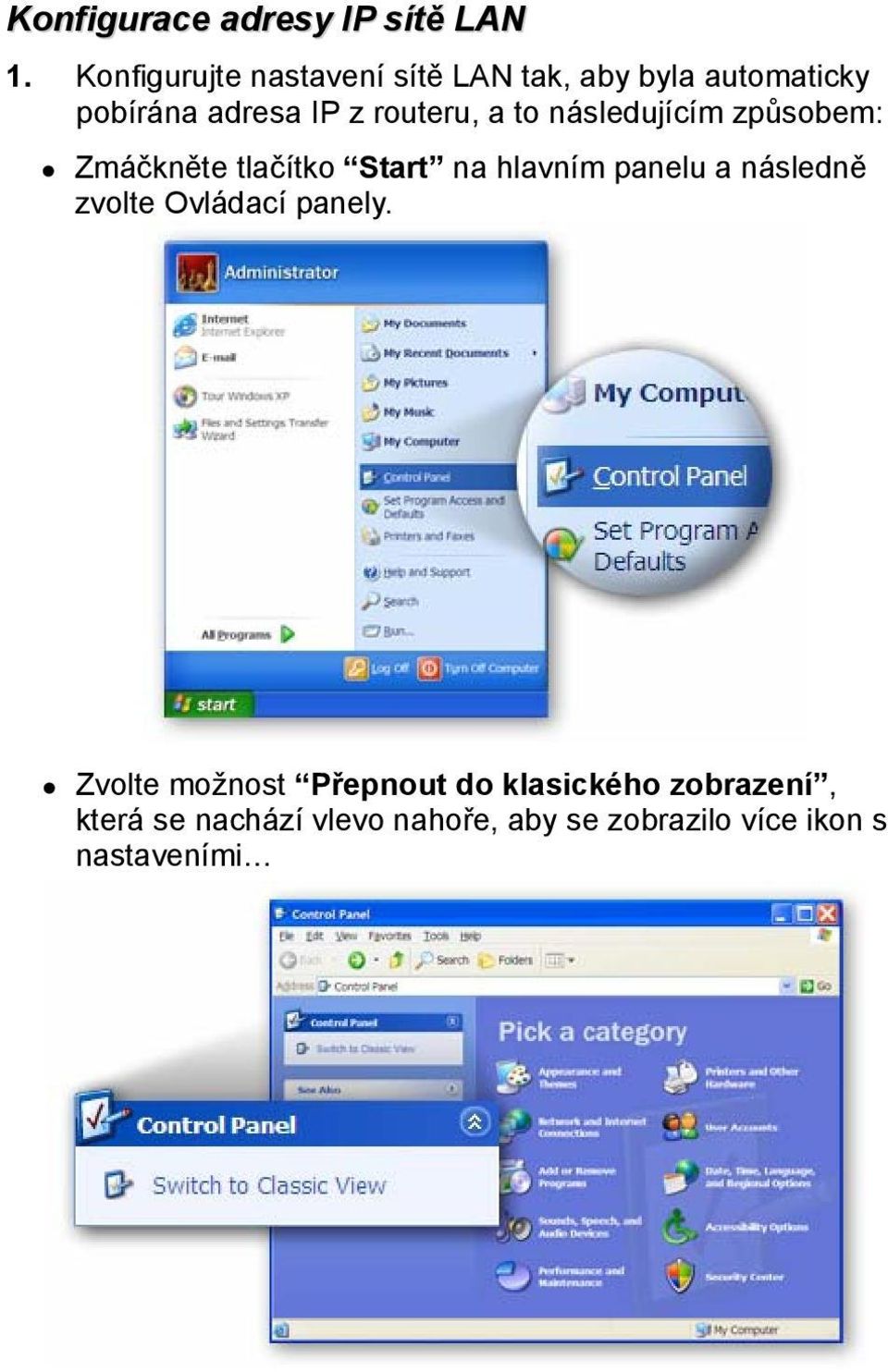

4 Konfigurace adresy IP sítě LAN 1. Konfigurujte nastavení sítě LAN tak, aby byla automaticky pobírána adresa IP z routeru, a to následujícím způsobem: Zmáčkněte tlačítko Start na hlavním panelu a následně zvolte Ovládací panely. Zvolte možnost Přepnout do klasického zobrazení, která se nachází vlevo nahoře, aby se zobrazilo více ikon s nastaveními

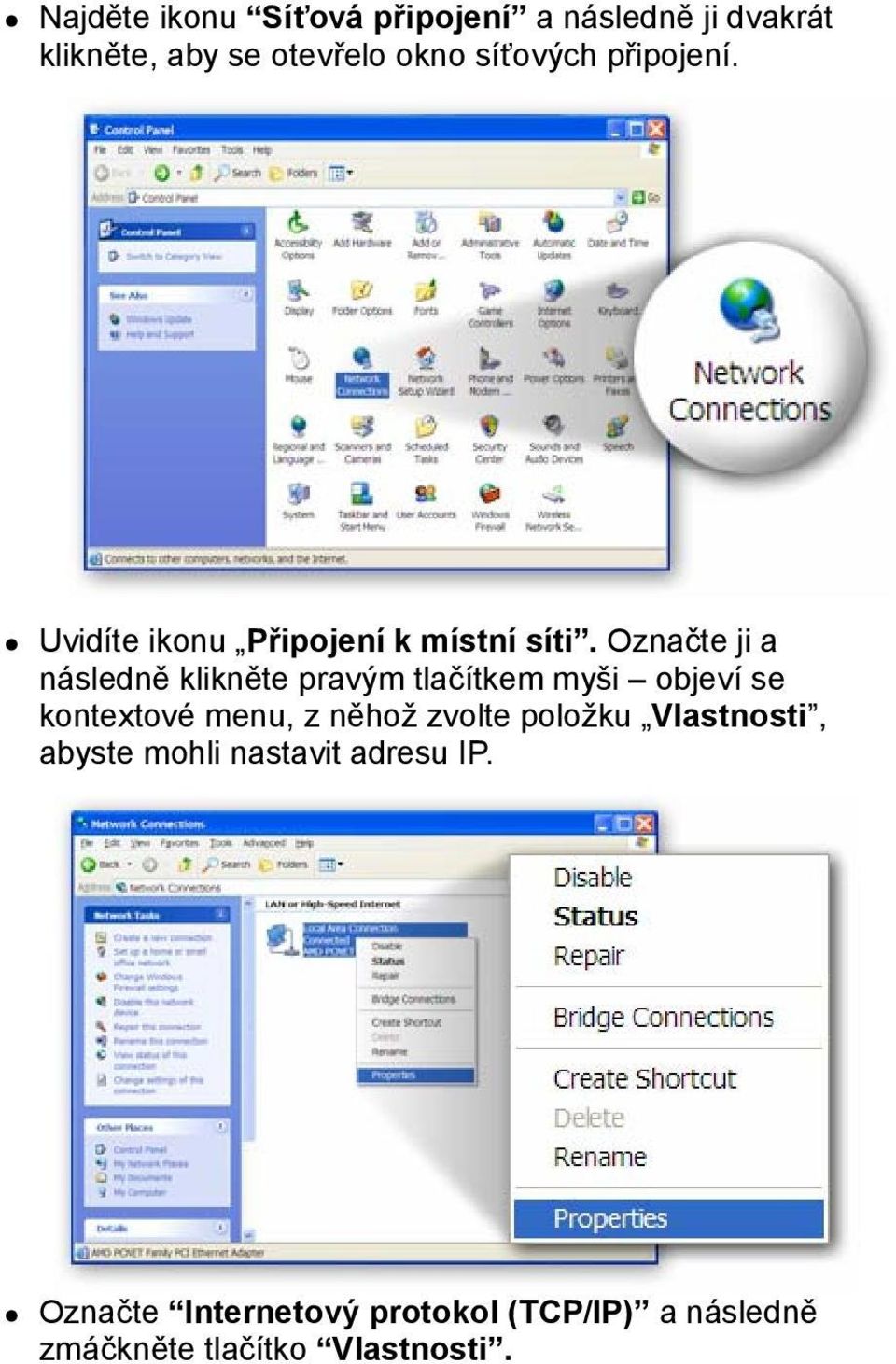

5 Najděte ikonu Síťová připojení a následně ji dvakrát klikněte, aby se otevřelo okno síťových připojení. Uvidíte ikonu Připojení k místní síti. Označte ji a následně klikněte pravým tlačítkem myši objeví se kontextové menu, z něhož zvolte položku Vlastnosti, abyste mohli nastavit adresu IP. Označte Internetový protokol (TCP/IP) a následně zmáčkněte tlačítko Vlastnosti.

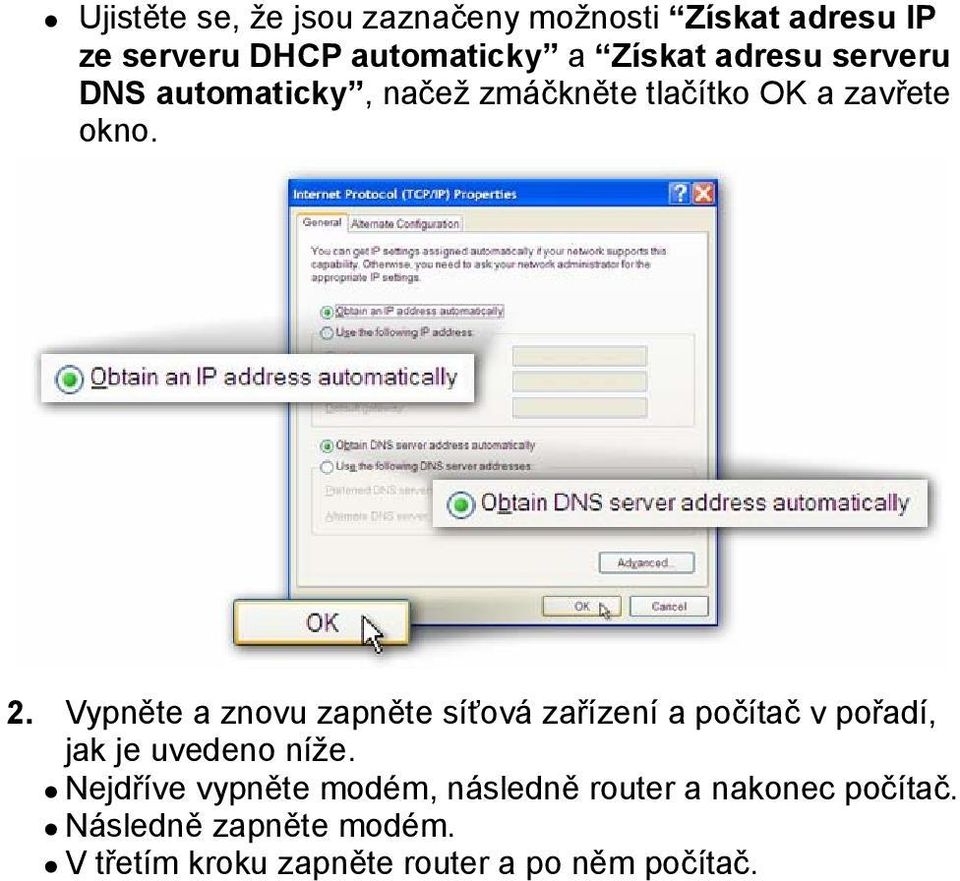

6 Ujistěte se, že jsou zaznačeny možnosti Získat adresu IP ze serveru DHCP automaticky a Získat adresu serveru DNS automaticky, načež zmáčkněte tlačítko OK a zavřete okno. 2. Vypněte a znovu zapněte síťová zařízení a počítač v pořadí, jak je uvedeno níže. Nejdříve vypněte modém, následně router a nakonec počítač. Následně zapněte modém. V třetím kroku zapněte router a po něm počítač.

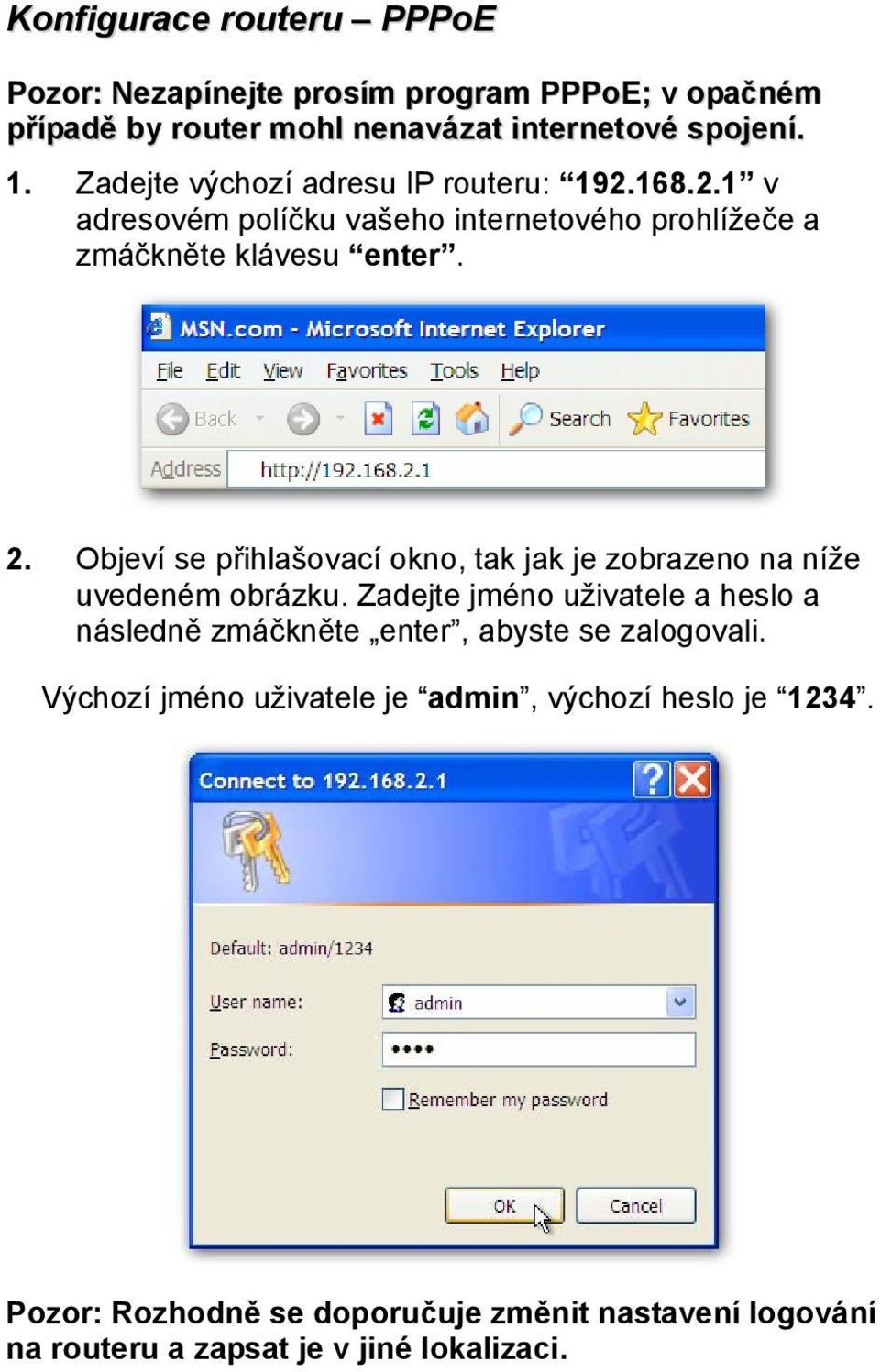

7 Konfigurace routeru PPPoE Pozor: Nezapínejte prosím program PPPoE; v opačném případě by router mohl nenavázat internetové spojení. 1. Zadejte výchozí adresu IP routeru: v adresovém políčku vašeho internetového prohlížeče a zmáčkněte klávesu enter. 2. Objeví se přihlašovací okno, tak jak je zobrazeno na níže uvedeném obrázku. Zadejte jméno uživatele a heslo a následně zmáčkněte enter, abyste se zalogovali. Výchozí jméno uživatele je admin, výchozí heslo je Pozor: Rozhodně se doporučuje změnit nastavení logování na routeru a zapsat je v jiné lokalizaci.

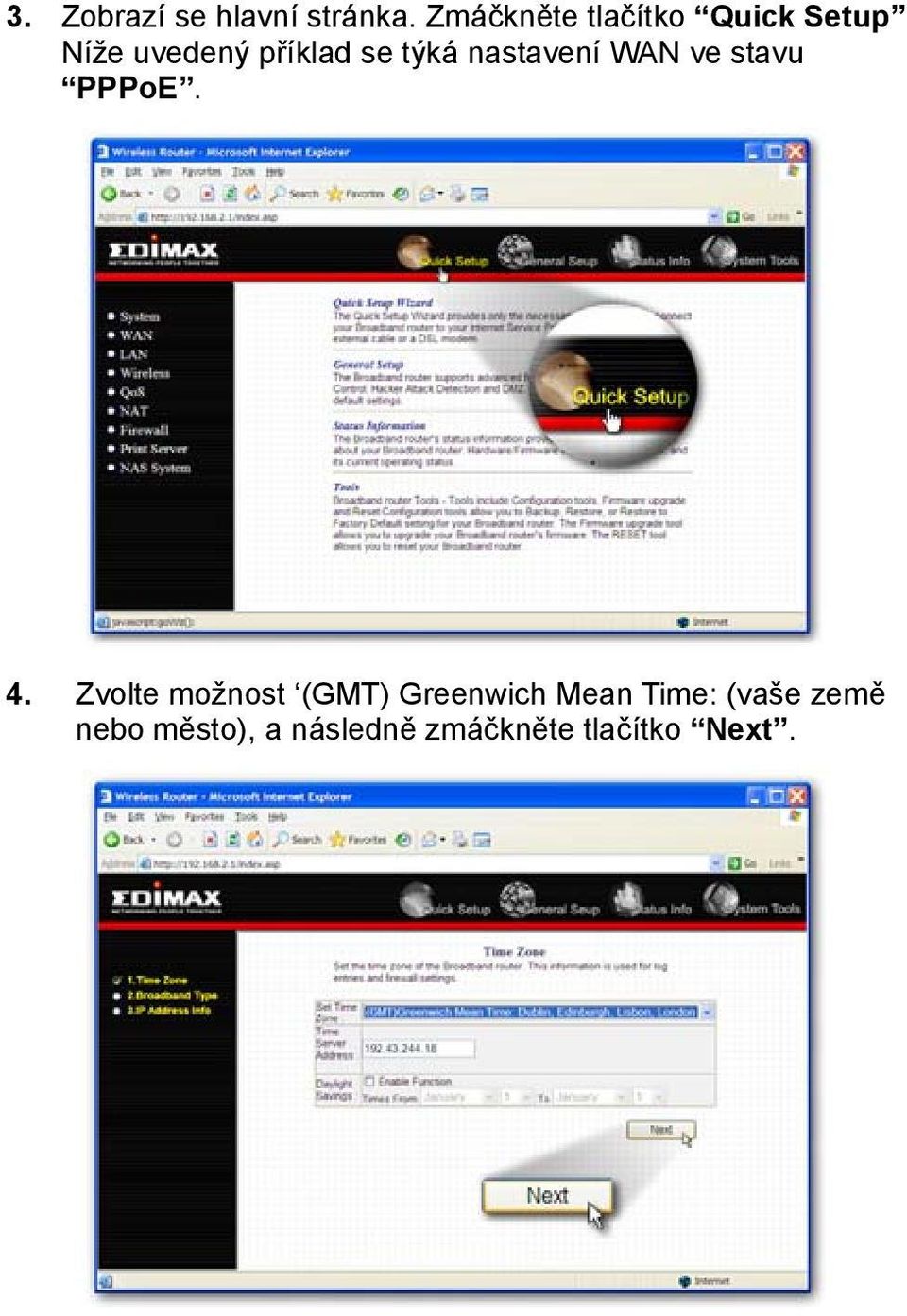

8 3. Zobrazí se hlavní stránka. Zmáčkněte tlačítko Quick Setup Níže uvedený příklad se týká nastavení WAN ve stavu PPPoE. 4. Zvolte možnost (GMT) Greenwich Mean Time: (vaše země nebo město), a následně zmáčkněte tlačítko Next.

9 5. Zvolte PPPoE xdsl, systém přejde k dalšímu kroku. 6. V políčku User Name a Password zadejte jméno uživatele a heslo, které vám přidělil váš poskytovatel internetových služeb (ISP). Přeskočte zbývající možnosti (pole Service Name může být prázdné) a zmáčkněte OK. Nastavení bude zapsáno. Následně restartujte počítač.

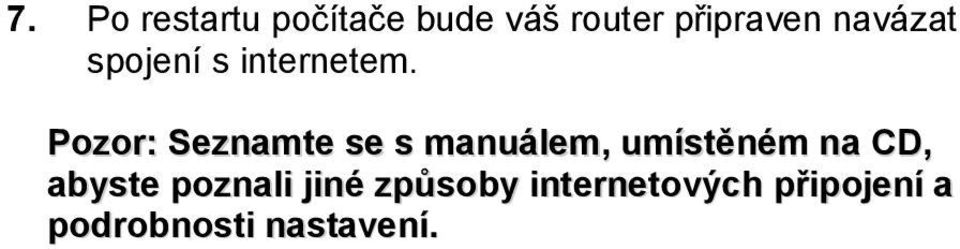

10 7. Po restartu počítače bude váš router připraven navázat spojení s internetem. Pozor: Seznamte se s manuálem, umístěném na CD, abyste poznali jiné způsoby internetových připojení a podrobnosti nastavení.

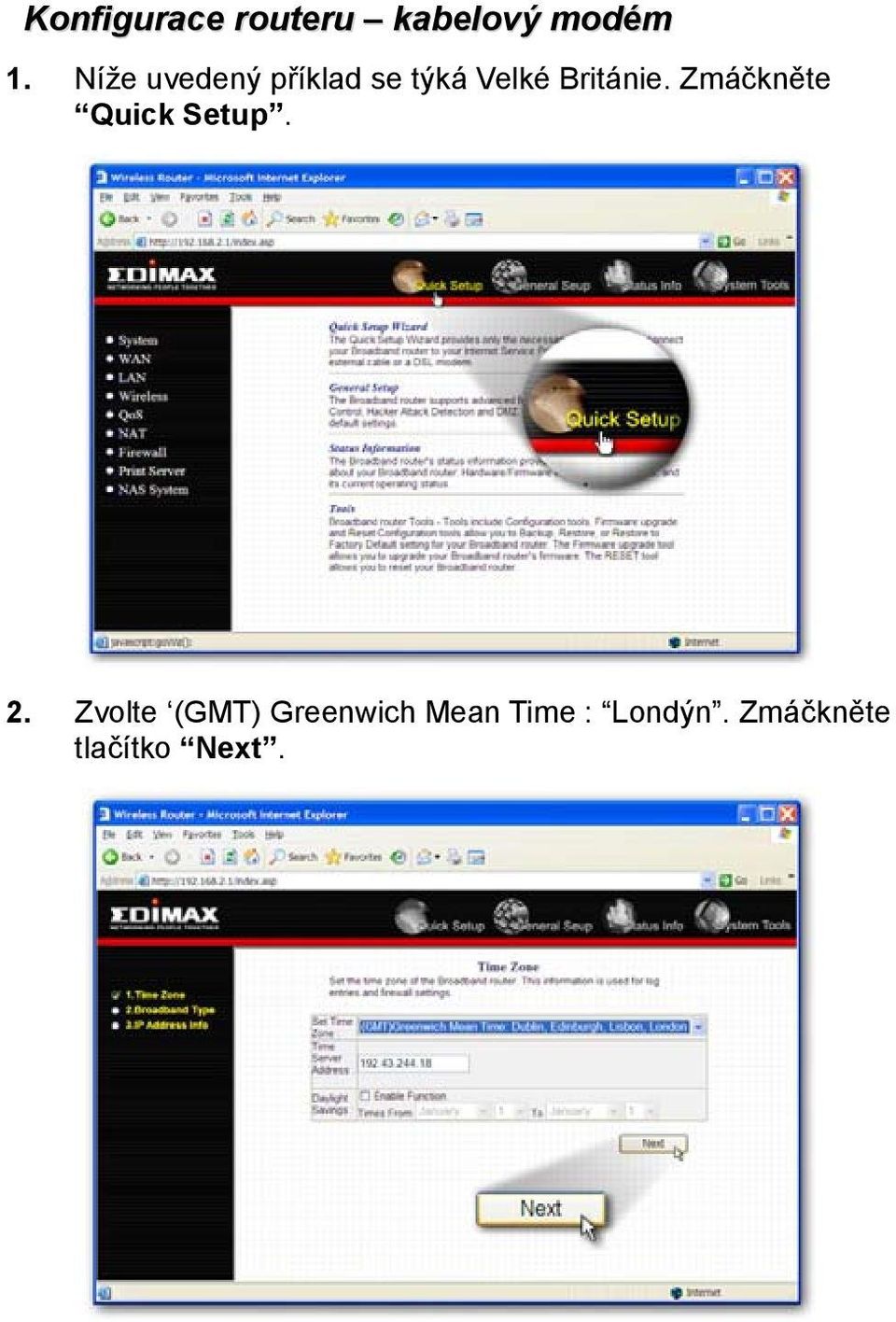

11 Konfigurace routeru kabelový modém 1. Níže uvedený příklad se týká Velké Británie. Zmáčkněte Quick Setup. 2. Zvolte (GMT) Greenwich Mean Time : Londýn. Zmáčkněte tlačítko Next.

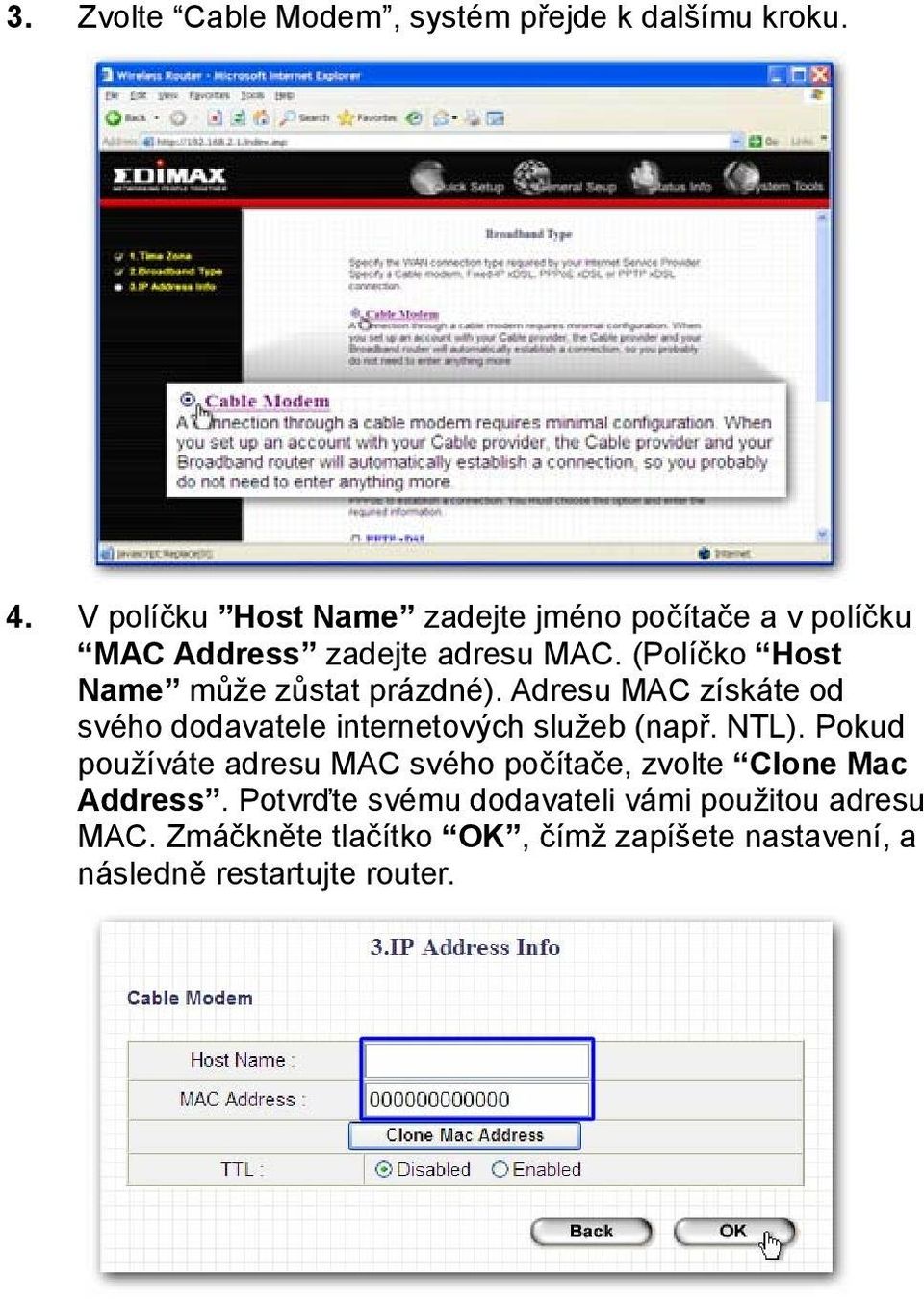

12 3. Zvolte Cable Modem, systém přejde k dalšímu kroku. 4. V políčku Host Name zadejte jméno počítače a v políčku MAC Address zadejte adresu MAC. (Políčko Host Name může zůstat prázdné). Adresu MAC získáte od svého dodavatele internetových služeb (např. NTL). Pokud používáte adresu MAC svého počítače, zvolte Clone Mac Address. Potvrďte svému dodavateli vámi použitou adresu MAC. Zmáčkněte tlačítko OK, čímž zapíšete nastavení, a následně restartujte router.

13 5. Po restartu bude váš router připraven navázat internetové spojení. Pozor: Seznamte se s manuálem, umístěným na přiloženém CD, abyste poznali jiné druhy internetových spojení a podrobná nastavení.

14 Osvědčení Federální Komise Spojů o interferenci V souladu s usneseními Části 15 Zásad FCC toto zařízení bylo testováno a uznáno za splňující požadavky pro digitální zařízení Třídy B. Tyto požadavky mají za cíl zajištění opodstatněné ochrany před škodlivým působením zařízení v případě jejich instalace v obytných místnostech. Toto zařízení vytváří, využívá a může vyzařovat energii o frekvenci rádiových vln a pokud nebude instalováno a používáno v souladu s návodem, může záporně působit na rádiové spojení. Nicméně nezaručuje se, že se v případě konkrétní instalace neobjeví interference. Pokud bude zařízení rušit fungování rádiových nebo televizních přijímačů, což lze zjistit jejich střídavým zapínáním a vypínáním, je uživatel povinen učinit vše pro odstranění interference, a to jedním z následujících způsobů: 1. Změna postavení nebo umístění přijímací antény. 2. Zvětšení vzdálenosti mezi zařízením a přijímačem. 3. Zapojení zařízení do zástrčky v jiném obvodu než ten, do něhož je zapojen přijímač. 4. Kontakt s prodejcem nebo zkušeným rádiovým technikem pro získání pomoci. Bezpečnostní opatření FCC Toto zařízení spolu s anténou se nesmí umísťovat ani zapojovat spolu s jinými anténami nebo přijímači. Toto zařízení odpovídá předpisům, stanoveným v Části 15 Zásad FCC. Jeho fungování závisí na dvou podmínkách: (1) zařízení nemůže způsobovat škodlivé interference, a (2) zařízení musí přijímat veškeré odebírané interference, včetně interference, která může být příčinou nežádoucího fungování. Veškeré změny nebo modifikace, které nebyly výrazně odsouhlaseny podmětem, nesoucím odpovědnost za shodnost, mohou být příčinou zániku práva používat zařízení. Osvědčení Federální Komise Spojů (FCC) o nebezpečí ozáření Toto zařízení odpovídá požadavkům FCC ohledně nebezpečí ozáření v nekontrolovaném prostředí. Pro vyhnutí se překročení horní meze vystavení se rádiovým frekvencím během fungování zařízení musí se jeho anténa nacházet ve vzdálenosti co nejméně 2,5 cm (1 coul) od lidského organismu.

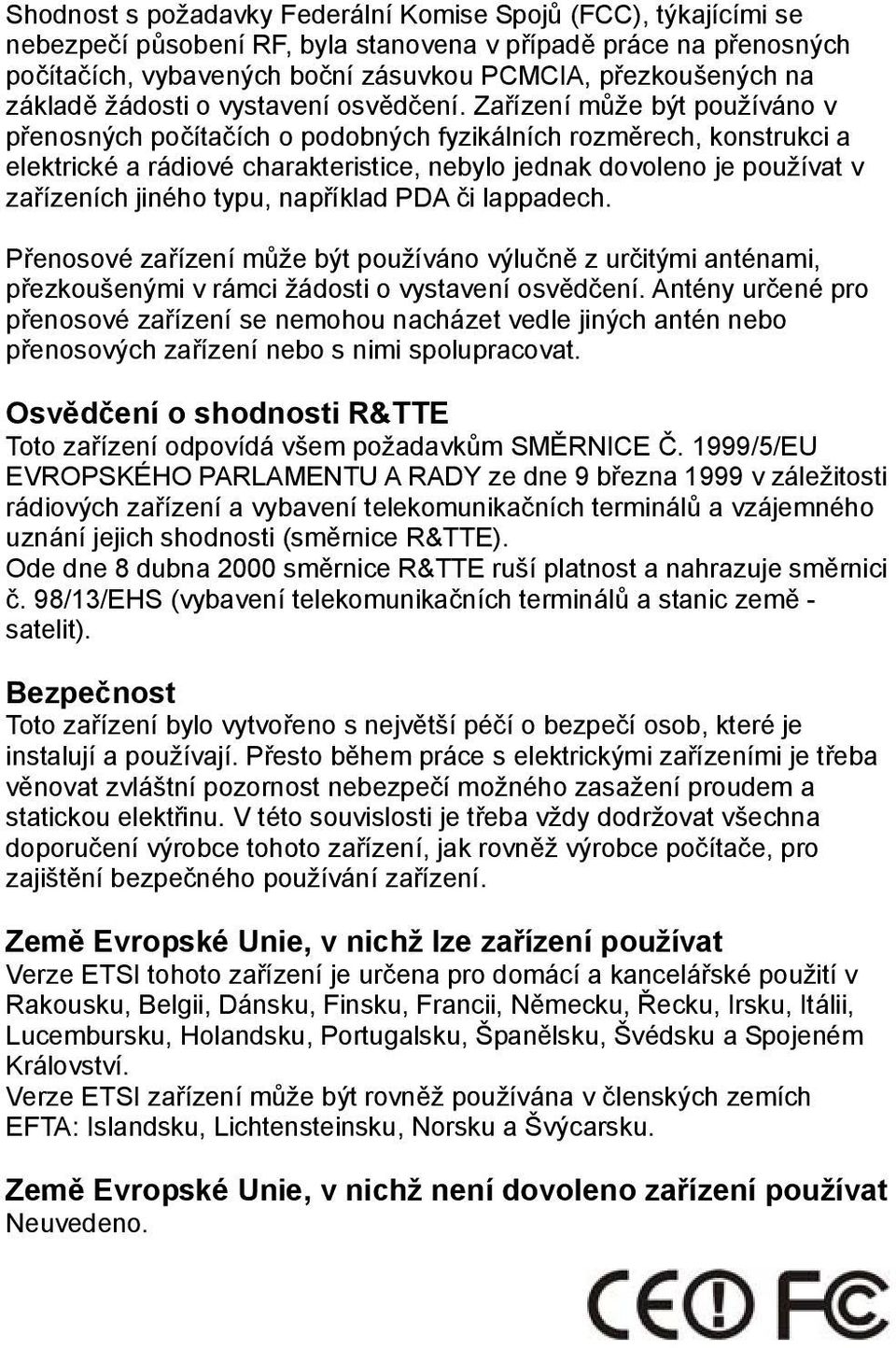

15 Shodnost s požadavky Federální Komise Spojů (FCC), týkajícími se nebezpečí působení RF, byla stanovena v případě práce na přenosných počítačích, vybavených boční zásuvkou PCMCIA, přezkoušených na základě žádosti o vystavení osvědčení. Zařízení může být používáno v přenosných počítačích o podobných fyzikálních rozměrech, konstrukci a elektrické a rádiové charakteristice, nebylo jednak dovoleno je používat v zařízeních jiného typu, například PDA či lappadech. Přenosové zařízení může být používáno výlučně z určitými anténami, přezkoušenými v rámci žádosti o vystavení osvědčení. Antény určené pro přenosové zařízení se nemohou nacházet vedle jiných antén nebo přenosových zařízení nebo s nimi spolupracovat. Osvědčení o shodnosti R&TTE Toto zařízení odpovídá všem požadavkům SMĚRNICE Č. 1999/5/EU EVROPSKÉHO PARLAMENTU A RADY ze dne 9 března 1999 v záležitosti rádiových zařízení a vybavení telekomunikačních terminálů a vzájemného uznání jejich shodnosti (směrnice R&TTE). Ode dne 8 dubna 2000 směrnice R&TTE ruší platnost a nahrazuje směrnici č. 98/13/EHS (vybavení telekomunikačních terminálů a stanic země - satelit). Bezpečnost Toto zařízení bylo vytvořeno s největší péčí o bezpečí osob, které je instalují a používají. Přesto během práce s elektrickými zařízeními je třeba věnovat zvláštní pozornost nebezpečí možného zasažení proudem a statickou elektřinu. V této souvislosti je třeba vždy dodržovat všechna doporučení výrobce tohoto zařízení, jak rovněž výrobce počítače, pro zajištění bezpečného používání zařízení. Země Evropské Unie, v nichž lze zařízení používat Verze ETSI tohoto zařízení je určena pro domácí a kancelářské použití v Rakousku, Belgii, Dánsku, Finsku, Francii, Německu, Řecku, Irsku, Itálii, Lucembursku, Holandsku, Portugalsku, Španělsku, Švédsku a Spojeném Království. Verze ETSI zařízení může být rovněž používána v členských zemích EFTA: Islandsku, Lichtensteinsku, Norsku a Švýcarsku. Země Evropské Unie, v nichž není dovoleno zařízení používat Neuvedeno.
